Кулиса ВАЗ 2109

На современных автомобилях кулисы рычага переключения передач совсем нет. Кулиса ВАЗ 2109 механически передаёт усилие на исполнительное устройство КПП, а на современных автомобилях даже ручная коробка управляется селектором — джойстиком. Его датчики передают сигналы в электронный блок управления, а он, с учётом показаний других датчиков, формирует команды исполнительным устройствам.

Содержание

• Переключение передач на ВАЗ 2109
• Сравнение короткого и длинного хода
• Замена кулисы на короткоходную

Вернуться к оглавлению

Переключение передач на ВАЗ 2109

На «девятке» устанавливают пятиступенчатую ручную коробку перемены передач (КПП). Связь рычага управления выбором передачи с исполнительными устройствами КПП осуществляется чисто механически. Для этого служит стальной стержень, нижний конец которого закреплён на шаровой опоре в корпусе механизма выбора передачи, а верхний снабжён удобно ложащимся в руку водителя набалдашником.

Этот рычаг, не совсем обоснованно, в народе называют «кулисой».

У классической кулисы рычаги соединяются при помощи ползуна, который может перемещаться вдоль неё. Особенно эффектно она выглядит в приводе ведущих колёс магистрального паровоза. В автомобильной кулисе элементы имеют определённую свободу, они соединены шарниром, но точка сочленения не может перемещаться вдоль кулисы. Тем не менее, название прижилось.

Рычаг перемены передач «девятки» имеет две степени свободы по три положения в каждой: «вперёд — нейтраль — назад» и «влево — нейтраль — вправо». Это даёт 9 вариантов положения селектора, из которых два (влево назад и вправо назад) не используются. Остальным семи соответствуют пять передач переднего хода, одна передача заднего и нейтраль.

Стандартную кулису ВАЗ 2109 называют длинноходной потому, что точка крепления тяги, ведущей к КПП, расположена довольно близко к шаровой опоре. Расстояние до точки крепления составляет примерно 4 см. При общей длине рычага с набалдашником в 30 см, чтобы переместить шток КПП всего на 2 см, рукоятку КПП надо передвинуть на 15 см.

Плюс люфты — получается очень длинноходный вариант, и его нельзя настроить иначе.

Из автоспорта пришла мода — замена кулисы с уменьшением хода. Ремонт предусматривает перенос точки крепления тяги вверх по кулисе на 5–6 сантиметров. Получается короткоходная кулиса на ВАЗ 2109, ход ручки перемены передач уменьшается вдвое. Многим это нравится.

Кулиса от Калины на ВАЗ 2109 тоже улучшает ситуацию.

Вернуться к оглавлению

Сравнение короткого и длинного хода

Автолюбители характеризуют разницу вариантов как фантастическую. Ремонт решительно улучшает эргономику. Амплитуда движений ручки переключения передач уменьшается в два—три раза, но растёт усилие на её оголовке. Рост вполне приемлем, так как переключение передач происходит в ненагруженном состоянии при выжатом сцеплении и не требует прикладывания серьёзных усилий.

Некоторые специалисты считают, что увеличение плеча приводит к росту усилий на штоках КПП, к дополнительному износу КПП. Статистического подтверждения этой точки зрения пока нет. К сожалению, невозможно заказать короткоходную конфигурацию на заводе. Её установку надо производить самостоятельно на свой страх и риск. АвтоВАЗ не одобряет таких изменений конструкции «девятки».

Самостоятельная модернизация конструкции, связанная с навариванием рычагов, их удлиняет, и высота расположения ручки КПП над тоннелем увеличивается примерно на 5 см. Такая переделка требует проведения сварочных работ и привлечения опытного специалиста, для которого разрезание рычагов при помощи болгарки, наставка трубой и полосой соответствующего сечения, а также сварка рычагов не представляет трудностей.

Наставка изменяет эргономику, но за счёт уменьшения ходов ручки переключения не воспринимается как ухудшение.

Вернуться к оглавлению

Замена кулисы на короткоходную

Короткоходную кулису можно купить в автомагазине или на авторынке. Отличить её от стандартной довольно просто. Достаточно замерить расстояние от шаровой опоры до шарнира сопряжения с тягой, ведущей к исполнительным устройствам КПП. У стандартного длинноходного механизма это расстояние составляет примерно 4 см, а у короткоходного — около 10 см.

Короткоходная кулиса ВАЗ 2109 своими руками устанавливается без особых проблем.

Этапы	Действия

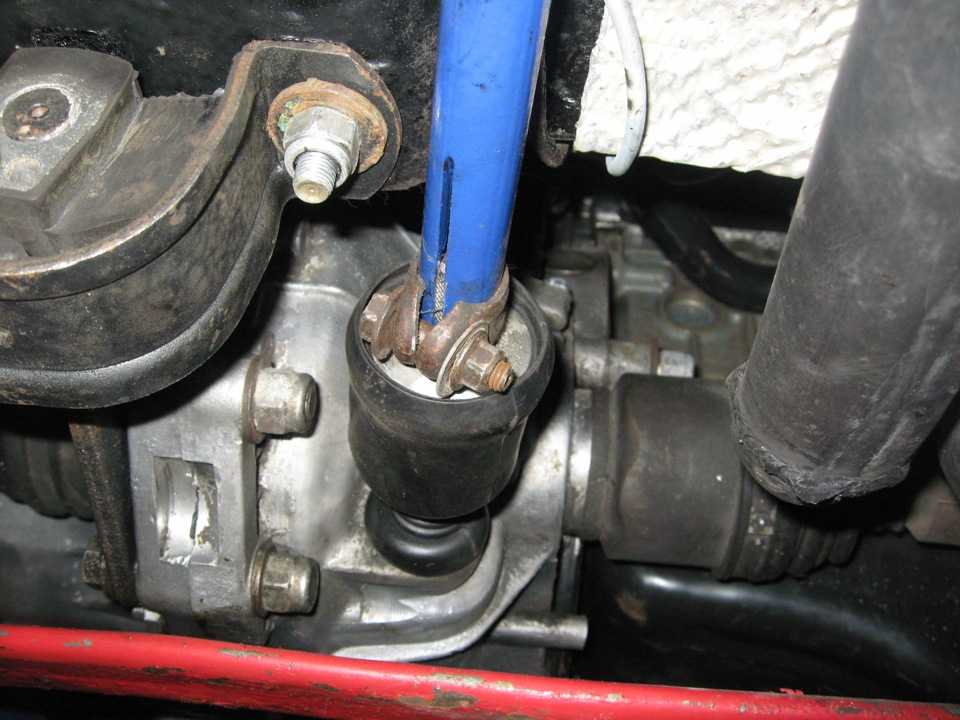

Демонтаж начинайте с отворачивания пяти болтов крепления механизма переключения передач со стороны салона.	Открутите от карданчика хомут фиксации тяги, ведущей к исполнительному устройству КПП. Вынимайте агрегат в сторону салона. Убедитесь в том, что сальник кулисы не разрушен. В противном случае потребуется замена сальника.
Традиционно замена механизма на короткоходный сопровождает замена карданчика на аналогичный карданный механизм от Лады Калины.	Это связано с рядом известных конструктивных недостатков штатного карданчика. Такая замена уменьшает люфты в агрегате, дополняя эффект улучшения эргономики за счёт замены штатного узла. Поменять кардан лучше вместе с пыльником, он не взаимозаменяем со штатным.

Порядок замены кардана.

1. После отсоединения хомута крепления кардана к тяге привода исполнительного устройства, снимите пыльник.
2. Открутите фиксирующий болт, расположенный на кардане.
3. Несколькими лёгкими ударами среднего молотка сбейте кардан кулисы с вала.
4. Наденьте новый пыльник, установите кардан от Калины.

Параллельно со сборкой механизма привода переключения передач проводится регулировка кулисы ВАЗ 2109. Вам понадобится помощь товарища. До того как отрегулировать механизм, предложите помощнику занять место в салоне «девятки». Установив ручку переключения передач в центральное нейтральное положение и аккуратно отведя ручку вправо, помощник дождётся, пока вы затянете фиксирующий болт и хомут. Необходимо настроить правильность включения передач и окончательно затянуть из салона пять фиксирующих механизм болтов.

Закончив работы, садитесь за руль. Чётким коротким движением включайте первую передачу.
