Как выставить электронное зажигание на ВАЗ-2106 разными способами: инструкция с видео

Автомобиль ВАЗ-2106 давным-давно снят с производства. Однако несмотря на это на российских дорогах можно встретить огромное множество этих машин. Наиболее опытные их владельцы предпринимают все возможные меры для того, чтобы усовершенствовать конструкцию авто, внести модернизации, приводящие транспортное средство хотя бы в приблизительное соответствие с современными стандартами. Одним из видов такого тюнинга является установка электронной системы зажигания.

Принцип работы бесконтактного зажигания

Чтобы устанавливать бесконтактное зажигание на автомобиль ВАЗ-2106 необходимо знать его конструкцию и принцип работы. Это поможет значительно быстрее разобраться с принципиально новой системой и точно отрегулировать ее, не привлекая для этой цели специалистов автосервиса.

Итак, электронное зажигание, используемое сегодня практически на всех авто, состоит из следующих основных компонентов:

• распределитель зажигания или трамблер. Внутри этого устройства установлен бегунок, оснащенный подвижным контактом, а также привод, позволяющий установить позднее или ранее зажигание;
• коммутатор, представляющий собой электронный модуль с собственной системой охлаждения;
• высоковольтная катушка, состоящая из первичной и вторичной обмоток;
• датчик Холла. Так называется фотоэлемент, который фиксирует прохождение поршнем двигателя верхней мертвой точки;
• проводка для подключения системы к бортовой сети автомобиля.

Читайте также: Монтаж бесшумных замков на ВАЗ-2106

Как работает бесконтактная система? Ее функционирование осуществляется следующим образом:

• первичная обмотка катушки зажигания подсоединяется к генератору и аккумулятору авто через коммутатор, и всегда находится под высоким напряжением. Как только датчик Холла фиксирует приближение поршня к верхней мертвой точке, она отключается от аккумуляторной батареи;
• после разрыва электрической цепи во вторичной обмотке катушки возникает импульсный разряд. Именно он передается в распределитель по высоковольтному проводу;
• бегунок распределителя осуществляет передачу импульса дальше, на свечу зажигания того цилиндра, поршень которого был зафиксирован датчиком;
• возникает искра, что приводит к возгоранию топливовоздушной смеси;
• датчик Холла фиксирует прохождение поршнем верхней мертвой точки, и цепь вновь замыкается. Процесс является цикличным и повторяется требуемое количество раз.

Как установить бесконтактную систему зажигания на ВАЗ-2106

Установка электронной системы зажигания – относительно простая процедура, с которой вполне сможет справиться любой опытный водитель.

Осуществляется она в описанной ниже последовательности:

• устанавливаем поршень первого или четвертого цилиндра в верхнюю мертвую точку;
• извлекаем трамблер. При этом желательно запомнить положение бегунка, а также заменить высоковольтные провода, чтобы избежать проблем при выполнении последующих этапов;
• ставим трамблер с бесконтактной системы зажигания. Подключаем высоковольтные провода и вакуумную трубку;
• монтируем новую высоковольтную катушку и подсоединяем к ней проводку;
• устанавливаем коммутатор. Обычно он ставиться в непосредственной близости от трамблера на специально предназначенное место. Присоединяем разъем с проводами.

Сегодня в специализированных магазинах можно без особых проблем пробрести полный комплект электронного зажигания для установки на автомобили ВАЗ-2106. Если же вы по каким-либо причинам вынуждены покупать детали системы по отдельности, настоятельно рекомендуем уделить особое внимание выбору трамблера.

Все дело в том, что на разные модификации «шестерок» устанавливались разные двигатели и поэтому к ним подходят далеко не все распределители зажигания. Если на головке блока цилиндров силового агрегата нанесена маркировка 2106 и 2103, то потребуется покупать трамблер с удлиненным валом.

Настройка электронного зажигания

Как выставить электронное зажигание на автомобиле ВАЗ-2106? Опытные автолюбители смогут сделать это даже без стробоскопа, так как процедура не отличается повышенной сложностью. Потребуется выполнить следующие действия:

• немного ослабляем гайку, удерживающую трамблер. Двигатель при этом должен работать в обычном режиме;
• проворачиваем распределитель в разные стороны, стремясь добиться наиболее стабильной работы мотора, определяя ее на слух;
• как только цель будет достигнута, закручиваем гайку до упора.

При выставлении зажигания таким образом точность будет не слишком высока. Поэтому мы настоятельно рекомендуем все же использовать стробоскоп.

Читайте также: Тюнинг салона на ВАЗ-2106

Данный прибор подключается к высоковольтному проводу первого цилиндра, а также к аккумуляторным клеммам. После этого запускается двигатель, и лампа стробоскопа подносится вплотную к меткам на блоке. Благодаря устройству, вы сможете разглядеть специальную риску, нанесенную на шкив. После этого можно ослаблять гайку трамблера и вращать распределитель таким образом, чтобы совместить эту саму риску с самой короткой меткой.

Мы полностью уверены, что рекомендации, приведенные в данной статье, помогут вам не только установить систему электронного зажигания, но и грамотно настроить ее, обеспечив максимально стабильную работу силового агрегата.

https://www.youtube.com/watch?v=NbtcE2rEgPQ

Описание бесконтактного (электронного) зажигания на ВАЗ 2106, установка и настройка » Авто центр ру

Как показывает практика, большинство владельцев отечественных авто производят ремонт своих «ласточек» своими руками. Поэтому большая часть возможных проблем, которые могут произойти при работе двигателей, автовладельцам известна. В этой статье мы расскажем о том, что представляет собой зажигание автомобиля ВАЗ 2106 — как правильно выставить бесконтактное зажигание и какие неисправности для него характерны.

Схема

Схема зажигания на шестерочном двигателе включает в себя следующие компоненты:

1. Сам распределительный узел.
2. Свечи.
3. Так называемый экран.
4. Бесконтактный регулятор.
5. Катушка.
6. Генераторное устройство.
7. Выключатель зажигания.
8. АКБ.
9. Коммутаторное устройство.

Схема системы зажигания ВАЗ 2106

Возможные неисправности

Электронное зажигание ВАЗ не может вечно работать правильно.

Рано или поздно в работе системы появляются неисправности:

• обрыв проводки между распределительным устройство и коммутатором;
• поломка бесконтактного регулятора;
• обрыв проводки между коммутаторным узлом и выключателем либо непосредственно катушкой;
• выход из строя коммутатора;
• поломка выключателя зажигания;
• плохой контакт или окисление наконечников высоковольтных кабелей;
• выход из строя либо зависание контактного уголька в крышке распределительного устройства;
• утечка напряжения через трещины или другие повреждения трамблера, также этому могут способствовать нагар и влага, скапливающиеся на внутренней стороне крышки;
• выход из строя резистора в роторе трамблера;
• поломка самой катушки;
• выход из строя свечей зажигания, обусловленный их износом или механическими воздействиями;
• выходу из строя трамблера в целом может способствовать неправильное подключение высоковольтных проводов;
• некорректная работа двигателя может быть обусловлена слишком большим зазором между электродами свечей;
• ослабление пружин грузов регуляторного устройства опережения (автор видео — канал Евгений Александрович).

Инструкция по установке

Итак, если вам нужно выставить электронное зажигание на ВАЗ 2106 для обеспечения нормальной работы цилиндров и двигателя в целом, мы готовы вам помочь в этом.

Порядок выставления бесконтактного зажигания (БСЗ) следующий:

1. Сначала отключается от бортовой сети аккумулятор, после чего производится демонтаж крышки распределительного устройства с высоковольтными кабелями. Один из высоковольтников необходимо отключить от катушки.
2. При помощи кратковременных включений стартерного устройства необходимо установить бегунок трамблера в положение перпендикулярно силовому агрегату. Схема бесконтактного зажигания, вернее, его регулировки, подразумевает именно такое расположение устройства.

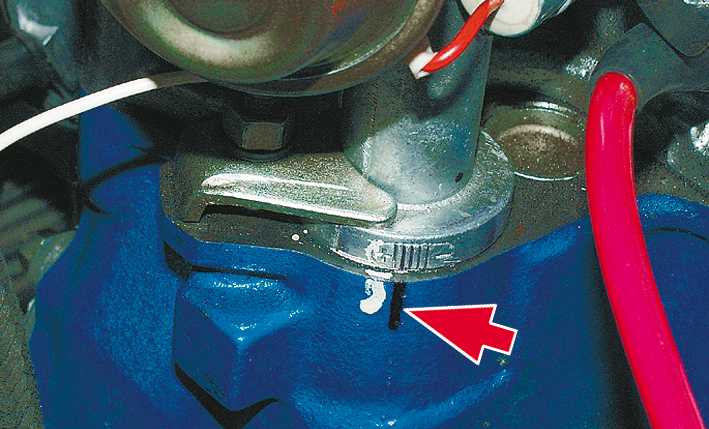

3. Сделав это, нужно выставить метку расположения распределителя на самом моторе. Чтобы сделать метку, используйте маркер. Далее, необходимо выкрутить гайку, которая фиксирует сам прерывательный узел, для этого потребуется гаечный ключ на 13. Сделав это, можно отключить кабель, который соединяет узел с катушкой, это обязательно нужно сделать перед демонтажем.
4. Производится установка нового прерывателя в систему на мест старого.
5. Далее, корпус узла необходимо повернуть таким образом, чтобы средняя отметка на его корпусе была совмещена с установленной отметкой на двигателе, которую вы нанесли ранее. После этого можно затянуть гайку фиксации нового трамблера и надеть на него крышку. После установки крышки производится подключение высоковольтных кабелей.
6. Произведите замену катушки на новую, для нормальной работы новой системы оптимально использовать новую катушку.
7. Далее, подключите всю необходимую проводку к этому компоненту. Для правильного подключения вам может потребоваться схема электронного зажигания ВАЗ 2106. Завершающим этапом будет монтаж коммутатора, его можно поставить в любое удобное место. При помощи брели необходимо просверлить соответствующие отверстия и, используя саморезы, зафиксировать устройство.

1. Отключите провод от катушки.

2. Установите трамблер так, как показано на фото.

3. Установите новый прерыватель.

Как выставить зажигание?

После того, как двухконтурное зажигание на ВАЗ 2106 было установлено, для нормальной работы двигателя его надо правильно настроить. Без этого мотор будет работать с перебоями, доставляя неудобства владельцу авто.

Как правильно выставить угол опережения зажигания:

1. Сначала нужно открутить свечку первого цилиндра, для этого понадобится свечной ключ, а затем пальцем или резиновой пробкой необходимо закрыть отверстие.
2. При помощи специального ключа необходимо прокрутить коленчатый вал до того момента, пока поршень не начнет двигаться вверх — в это время в цилиндре произойдет такт сжатия. О такте сжатия вы сможете узнать по тому, как из свечного отверстия выстрелит пробка. Если вы закрыли отверстие пальцем, то сможете почувствовать, как его выдавливает. Коленвал необходимо проворачивать, пока риска на его шкиве не будет совмещена с риской на крышке газораспределительного механизма. Если транспортное средство эксплуатируется на 92 ил 95 топливе, то вал нужно совместить со средней меткой. Если бензин менее качественный, то его нужно совместить с самой длинной отметкой.
3. Далее, необходимо отсоединить фиксаторы, после чего произвести демонтаж крышки трамблера. После того, как вы провернули коленчатый вал, ротор трамблера должен самостоятельно развернуться в определенное положение. При нем внешний контакт будет направлен в сторону первого цилиндра на крышке трамблера. После того, как все отметки будут совмещены, необходимо обратить внимание на сам узел — попробуйте провести визуальную линию через фиксаторы крышки. Эта линия в идеале должна пройти по оси силового агрегата, если это не так, то регулируйте дальше.
4. Выкрутите гайку, которая фиксирует трамблер, после чего сам узел необходимо повернуть вверх. Путем вращения оси ротора, нужно поставить ее параллельно в отношении оси мотора. Выставите трамблер и затяните гайку фиксации, только не до конца. Только после выполнения всех этих действий начинается непосредственно регулировка, для которой мы будем использовать контрольную лампочку.
5. Лампочка подключается так: один проводок от нее должен идти на вывод катушки, который, в свою очередь, соединен с кабелем трамблера. Что касается второго провода, то его нужно подключить к массе, то есть к кузову двигателя или корпусу силового агрегата.
6. Включите зажигание и проверните трамблер по часовой стрелке, делайте это медленно, чтобы не упустить момент, пока не перестанет гореть контролька. Если лампочка не горит изначально, то необходимость регулировки отпадает.
7. После этих действий следует провернуть трамблер против часовой стрелки. Когда лампочка начнет гореть, трамблер следует зафиксировать в данном положении. Гайку крепления узла нужно будет затянуть до конца. Выполнив эти действия, зажигание нужно выключить, а крышку распределительного узла следует установить обратно.

Извините, в настоящее время нет доступных опросов.

Видео «Правильная настройка электронного зажигания на ВАЗ 2106»

Подробная наглядная инструкция по регулировке системы на «шестерке» представлена на видео ниже (автор — канал Ремонт автомобиля своими руками).

Регулировка зажигания на ВАЗ 2106 своими руками

• Выявление неисправностей
• Способы регулировки
• Установка угла зажигания
• Преимущества бесконтактной системы зажигания
• Проверка угла
• Обеспечение опережения зажигания
• Использование лампочки
• Под газ
• Видео инструкция

Динамические показатели, стабильность работы и расход топлива во многом зависят от правильной регулировки контактного зажигания автомобиля ВАЗ 2106. Своевременная диагностика и правильное проведение регулировки позволяют избежать выхода из строя узлов автомобиля.

Схема регулировки клапанов ВАЗ 2106.

Все операции можно выполнить с помощью специалистов или самостоятельно без

СТО. Для самостоятельного ремонта нужно обладать определёнными навыками и знанием теории устройства автомобиля.

Выявление неисправностей

Для определения уровня настройки зажигания необходимо проанализировать работу двигателя:

• двигатель при работе не развивает максимальные обороты;
• происходят сбои при работе двигателя в режиме холостого хода;
• двигатель расходует много топлива;
• происходит перегрев систем двигателя при нагрузках;
• при отключении двигателя происходит непроизвольная детонация;
• при движении в двигателе возникает стук пальцев, при резком наборе мощности.

При появлении признаков обратиться к специалисту или немедленно приступить к самостоятельному ремонту.

Неисправности системы зажигания автомобиля.

Способы регулировки

Для стабильной работы двигателя необходимо провести регулировку:

1. Установить правильное значение зажигания угла замкнутого состояния контактов (УЗСК).
2. Провести регулировку угла опережения зажигания (УОЗ).

После выполнения двух пунктов обязательно осуществить проверку зажигания во время движения автомобиля.

Установка угла зажигания

Установка необходимого угла замкнутого состояния контактов.

Устройство для установки угла зажигания.

Регулирование работы производится при установке на автомобиле электронного зажигания или классической системы с выполнением следующих пошаговых работ.

• Открыть капот автомобиля и удалить крышку с прерывателя. Аккуратно с помощью инструмента произвести зачистку контактов прерывателя и осмотреть контакты, плотность их соприкосновения.
  Если есть необходимость, произвести регулировку контактов.
• Провернуть коленвал, используя специальный ключ до установки наибольшего расстояния между контактами (при отсутствии ключа, включить 5 передачу и путём перемещения автомобиля произвести регулировку расстояния между контактами).
• Ослабить фиксацию контрольной группы установленной на панели подшипника путём выкручивания фиксирующего винта.
• Произвести регулировку контактов, используя щуп на 0,4 мм.
• Закрутить фиксирующий винт.
• Произвести контрольные замеры, используя щупы на 3,5 мм и 0,45 мм. Щуп на 0,35 мм должен свободно проходить между контактами, а на 0,45 мм нет.

После установки необходимого зазора в контактах прерывателя провести установку угла замкнутого состояния и при необходимости выставить угол равный 55* +/- 3*.

Преимущества бесконтактной системы зажигания

При возникновении проблем со штатной системой зажигания на Lada 2106, предлагается произвести замену на бесконтактную.

Бесконтактная позволит повысить надёжность работы двигателя.

Набор бесконтактной системы зажигания.

После установки нового зажигания необходимо произвести регулировку бесконтактной системы зажигания, которая позволяет получить автовладельцу определённые преимущества.

• За счёт возрастания мощности искры с 16–18 кВт до 22–24 кВт увеличивается устойчивость работы системы пуска двигателя при отрицательных температурах;
• происходит более полное сгорание топлива, снижается содержание вредных веществ, выбрасываемых в атмосферу;
• повышаются динамические характеристики автомобиля.

Проверка угла

Регулировку угла можно произвести, используя электронный тахометр, позволяющий осуществить замер УЗСК.

Включить двигатель и с помощью тахометра зафиксировать УЗСК. В случае расхождения произвести регулировку. При невозможности выставить необходимый угол заменить контакты на новые.

Обеспечение опережения зажигания

Для регулировки и установки зажигания автомобиля используют несколько вариантов настройки системы:

Стробоскоп для установки угла опережения зажигания.

Установить зажигание с использованием стробоскопа. Этот способ настройки очень удобен и занимает мало времени, но требует использования специального прибора – стробоскопа.

Последовательность выполнения операций:

• произвести соединение стробоскопа с электросетью автомобиля;
• отсоединить и поставить заглушку на шланг октан-корректора прерывателя;
• запустить двигатель и дать ему поработать в течение 5–15 мин;
• частично открутить крепёжный винт фиксирующий прерыватель;
• направить луч света испускаемого стробоскопом на шкив коленвала;
• вращать прерыватель до совпадения метки 1 на шкиве коленвала с меткой 2 на крышке газораспределительной системы;
• совместив метки, завинтить крепёжный винт.

При регулировке данным способом важно соблюдать минимальные обороты двигателя с сохранением постоянной частоты вращения коленвала.

Использование лампочки

Для этого вида регулировки потребуется ключ вращения коленвала и лампочка на 12 В.

Прибор для контроля и регулировки системы зажигания на ВАЗ 2106.

Производятся следующие операции:

• с помощью ключа провернуть коленвал до совпадения метки на маховике и крышке газораспределительной системы, бегунок прерывателя должен быть установлен на проводе первого цилиндра;
• подключить лампочку одним контактом к катушке зажигания и вторым к массе;
• вытащить центральный провод прерывателя и соединить с массой;
• выкрутить частично крепёжный винт прерывателя и отключить зажигание;
• аккуратно повернуть прерыватель по часовой стрелке до момента, когда лампочка погаснет;
• вернуть прерыватель в прежнее положение;
• опять провернуть прерыватель по часовой стрелке до загорания лампочки;
• произвести фиксацию крепёжного винта.

Под газ

В практике регулировки зажигания применяется метод, позволяющий устанавливать оптимальное значение зажигания во время движения Жигули Шестёрка.

Регулировка системы зажигания под ГБО.

Последовательность выполняемых действий при регулировке под ГБО:

• запустить двигатель и дать ему поработать течение 5–15 мин, чтобы он хорошо прогрелся;
• на ровном участке дороги набрать скорость 40–50 км/ч, включить 5 передачу и нажать педаль аза. В двигателе должен появиться детонационный стук, который через 1–2 секунды должен исчезнуть.
• при отсутствии набора скорости необходимо произвести регулировку, передвинув на одно деление шкалы против часовой стрелки;
• при возникновении детонации более 1-2 сек, прерыватель перемещаем на 1 деление по часовой стрелке.

Обязательно надо учитывать, что при осуществлении регулировки положения прерывателя должно меняться на минимальную величину, а при значительном изменении положения прерывателя требуется ремонт или замена.

Ремонтируем автомобиль ВАЗ 2106 самостоятельно:

• Тюнинг ВАЗ 2106 своими силами
• Ремонт стартера ВАЗ 2106 своими силами
• Регулировка клапанов ВАЗ 2106 своими силами

установка, схема, цена.

Регулировка электронного зажигания ВАЗ-2106

Чем может похвастаться электронное зажигание на ВАЗ-2106, какие у него недостатки? Чтобы ответить на эти вопросы, необходимо рассмотреть основные узлы и принцип работы двух систем – контактной и бесконтактной (электронной). Микропроцессор рассматривать нет смысла, так как он устанавливается исключительно на автомобили с инжекторной системой впрыска топлива. К сожалению, на всех шестерках устанавливался только карбюратор. Есть, конечно, возможность установки инжекторной системы, но это влетит в копеечку. Конечно, это значительное улучшение мотора, но его можно немного модернизировать, если внести изменения в систему зажигания.

Основные элементы системы зажигания

Теперь нужно рассмотреть общие элементы всех систем зажигания. Они одинаковы у всех, независимо от того, установлена ​​ли электронная система зажигания ВАЗ-2106 или контактная. Во-первых, свечи повсюду. Они состоят из центрального электрода, между ним и массой имеется небольшой зазор. Он изолирован от корпуса керамическим элементом. Редкие свечи живут 30 тыс. км. Пробег, а у некоторых даже развал. Прожигайте так, чтобы часть центрального электрода попала в цилиндр. По этой причине необходимо своевременно их заменять.

Во-вторых, бронепровода, соединяющие высоковольтные части. Они состоят из специального волокна, по которому передается импульс с высоким напряжением. Всего пять проводов — четыре для соединения крышки трамблера со свечами. И один — соединить катушку с трамблером. В-третьих, распределитель зажигания присутствует во всех конструкциях, однако они имеют небольшие отличия. В-четвертых, катушка зажигания представляет собой трансформатор, способный в десятки раз увеличить напряжение, поступающее на первичную обмотку. А вот схема электронного зажигания ВАЗ-2106 немного сложнее той, что используется в классической системе.

Контактная система зажигания

Самая старая, самая старая, морально устаревшая, с множеством недостатков. Только так его можно описать, другие слова для него не подходят. Несмотря на все свои недостатки, он широко применялся на протяжении многих лет, даже когда европейские автомобили оснащались микропроцессорной системой управления с впрыском топлива, например, M-Jetronic и L-Jetronic. Преимущество контактной системы в ее простоте. А вот регулировка электронного зажигания ВАЗ 2106, например, особых трудностей не вызывает.

В распределителе зажигания имеется центральная ось, которая перемещается за счет соединения с приводом, вращающим масляный насос. А вот ось имеет небольшой кулачок в верхней части. Надо погонять контактную группу. Это центральный элемент системы, именно с его помощью на высоковольтную катушку подается импульс, следовательно, напряжение около 30 кВ. Но есть недостаток — коммутация большого тока осуществляется контактной группой. Из-за этого вечные проблемы.

Контактно-транзисторная

Чуть более совершенная, но не L-Jetronic, конечно, контактно-транзисторная система. У него есть один большой плюс, правда от классической системы зажигания осталось много недостатков. Размыкатель контактов никуда не делся, стоит на своем месте в распределителе. Точно так же приводится в движение, постепенно контакты размываются, приходят в негодность. Зато от одного вредного фактора избавился — происходит коммутация малых токов. Можно сказать, что это почти электронное зажигание на ВАЗ 2106, но нет переключателя. Также нет обгорания контактов, уже немного легче эксплуатировать систему, увеличивается ее ресурс. Контакты управляют транзистором, работающим в особом ключевом режиме (как переключатель). И весь большой ток коммутируется вместе с ним.

Бесконтактная система (электронная)

До этой системы осталось полшага до L-Jetronic, так как в ней используется даже один датчик. Это датчик Холла. Небольшое устройство, взявшее на себя функции прерывателя контактов. У него много преимуществ. Начинается с того, что прямого контакта нет. Следовательно, ресурс системы напрямую зависит от качества трамблера и проводов. Также не лишним будет упомянуть о том, что все слабые токи контролируются. Это также отличает электронное зажигание ВАЗ 2106 от классической схемы.

Датчик Холла выдает слабый сигнал, которого недостаточно для возбуждения первичной обмотки катушки. Но вполне достаточно, чтобы он читался как специальное устройство — выключатель. С его помощью сигнал усиливается и подает его на катушку зажигания. О преимуществах системы будет рассказано чуть ниже, а сейчас самое время поговорить о сложностях, с которыми можно столкнуться при установке электронного зажигания.

Сложно сделать замену?

Если коротко ответить, то можно просто сказать одно слово — нет. На самом деле, если вы умеете выставлять угол опережения зажигания по контактной системе, то и с электронной проблем не будет. Продается электронное зажигание ВАЗ-2106, цена которого колеблется в пределах 700-900 рублей, в любом магазине. А в комплекте поставки есть все, что нужно — и провода, и распределительный щит, и распределитель, и даже саморезы по металлу. Покупайте только биток, чтобы с его помощью эти шурупы можно было вкрутить.

Что касается распределителя, то он похож на тот, что используется в контактной системе. С одним отличием — вместо группы контактов датчик Холла, а на боковой поверхности разъем для включения в бортовую сеть. Привод тот же, от маслонасоса, крышка трамблера тоже, суть процедуры установки угла опережения ничем не отличается от той, которую вы используете в случае классической системы.

Какие преимущества вы можете получить?

Но вы получите много преимуществ, если вместо контактного установите электронное зажигание ВАЗ-2106. Начать лучше с того, что любому водителю больше нравится водить машину, чем ремонтировать машину. Но частая замена контактной группы или ее чистка и регулировка, вызывает у автомобилистов жуткую неприязнь. Более того, контакт может выйти из строя в любой момент, поэтому необходимо иметь при себе запасной. Зато электронная система с этой стороны намного надежнее и не требует частого обслуживания.

Но самое главное происходит в двигателе — в сердце любого автомобиля. Его работа нормализуется. Он начинает правильно функционировать вне зависимости от частоты вращения коленчатого вала. Хоть на холостых, хоть на 4000 об/мин двигатель работает идеально ровно, стабильно, воспламенение топливно-воздушной смеси происходит своевременно. А это повышает ваш комфорт, повышает надежность двигателя, а главное – увеличивает его ресурс.

Правила установки и схема

Стоит отметить, что схема электронного зажигания ВАЗ-2106 очень проста, в ней сможет разобраться человек, далекий от электрики. В комплекте есть небольшой мануал, в котором нарисованы все провода, указана их цветовая маркировка. Кроме того, на концах проводов есть наконечники и заглушки, которые нельзя неправильно поставить. Единственный нюанс, всю систему нужно запитать от контакта замка, на котором есть напряжение при включении зажигания. В противном случае выключатель и вся система будут находиться под постоянным напряжением, а это недопустимо, так как высок риск возгорания.

Заключение

В заключение хотелось бы отметить, что, как бы ни было совершенно электронное зажигание на ВАЗ-2106, микропроцессорная система гораздо эффективнее и перспективнее. Поэтому, думая о том, как поменять машину, обратите внимание на инжекторный впрыск. Его применение позволит добиться большей мощности двигателя, а также добавит комфорта при езде.

Как правильно отрегулировать зажигание на ваз. Марки зажигания

Рассмотрим установку угла опережения зажигания (опережения зажигания) на «классических» автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 с контактной системой зажигания и их модификациях. Необходимость выставить угол опережения зажигания может возникнуть после снятия и установки распределителя зажигания (распределителя), либо при попытках более оптимально настроить двигатель. Неправильно выставленный угол опережения зажигания грозит вызвать ряд проблем в работе двигателя. Вот некоторые из них: падение мощности и приемистости, повышенный расход топлива, неустойчивый холостой ход, проблемы с запуском двигателя, выстрелы и хлопки в глушителе, черный дым из глушителя, прогоревшие клапана и т. д.

Необходимый инструмент

Все работы по установке угла опережения зажигания на автомобилях ВАЗ 2101-2107 можно проводить без применения каких-либо специальных приспособлений и приспособлений. Использование стробоскопа, контрольной лампы особого смысла не имеет, так как после установки угла опережения зажигания необходимо будет проверить его правильность на движущемся автомобиле. Из инструментов вам понадобятся только:

— Гаечный ключ рожковый или накидной на 13 мм.

— Рожковый или специальный ключ на 38 мм.

Подготовительные работы

— Ставим машину на ручник;

Установка угла опережения зажигания на автомобилях ВАЗ 2101-2107

Ставим угол опережения зажигания под 92-й бензин.

1. Совмещаем метку на шкиве коленвала и метку на передней крышке двигателя (средняя из трех имеющихся там).

Для этого специальным ключом (или рожковым ключом на 38) медленно проворачивать коленчатый вал за храповик до их совпадения.

2. Устанавливаем трамблер защелками параллельно двигателю, контакт ползунка должен смотреть на 4 цилиндр (определить по крышке трамблера).

Контакты прерывателя должны быть замкнуты. Слегка прижмите корпус распределителя держателем.

3. Включите зажигание и медленно поворачивайте корпус распределителя до размыкания контактов прерывателя. Между контактами проскакивает искра.

Это будет желаемый момент зажигания. Ключом на 13 мм затяните гайку держателя распределителя.

Проверка правильности установки момента зажигания

Вождение автомобиля со скоростью 45-50 км/ч на 4-й передаче по ровной дороге резко, кратковременно нажать на педаль газа. При этом прислушайтесь к работе двигателя. Возникшая кратковременная детонация — 1-3 секунды (стук «пальцев») свидетельствует о правильной установке опережения зажигания, долгая тоже, стука нет. Корректировать угол опережения необходимо вращением распределителя (против часовой стрелки — делаем зажигание раньше, по часовой — позже). Затем проверьте еще раз.

Примечания и дополнения

— Бывают ситуации, когда при правильно выставленном угле опережения зажигания (короткая детонация при езде), на автомобилях ВАЗ 2101-2107 работа двигателя на холостых оборотах оставляет желать лучшего. В этих случаях многие просто крутят трамблер, устанавливая зажигание немного раньше, чтобы стабилизировать холостой ход. Эту неисправность желательно устранять регулировкой карбюратора, а не вращением распределителя, так как теряется ранее выставленный правильный угол опережения зажигания.

Владельцам карбюраторной классики, независимо от того, какая у них система зажигания — контактная или бесконтактная, периодически приходится сталкиваться с задачей регулировки зажигания. Правильно отрегулировать зажигание на ВАЗ-2107 несложно, даже не имея опыта и навыков, можно настроить разными способами стробоскоп, контроль света, просто настроить по определенным параметрам. Сегодня мы постараемся рассказать, с какими нюансами вы столкнетесь при настройке и что нужно знать, чтобы отрегулировать зажигание на ВАЗ-2106 самостоятельно .

Ведь все мы знаем, что неправильно отрегулированное зажигание на классике может привести к таким последствиям, как перерасход топлива, неравномерность работы на холостом ходу, плохая тяга и т. д. :
Ключ на «13», контрольный, вольтметр или стробоскоп, свечной ключ и ключ для проворачивания коленвала.
Выставляем зажигание на первый или четвертый цилиндр на свой вкус. Мы пойдем классическим путем и поставим первую.
Итак, обратим внимание на крышку ГРМ нашего двигателя, там есть метки, а на шкиве коленвала контр-метка.
Короткая метка на крышке соответствует углу опережения 10°.
Средний — 5° и длинный — 0°. На шкиве нанесена метка
ВМТ (верхняя мертвая точка). Снимите крышку с распределителя.

Проворачивать коленчатый вал ключом до тех пор, пока метка на шкиве коленчатого вала не окажется относительно 3-й метки на крышке ГРМ, что соответствует 0°.

При этом бегунок распределителя должен находиться напротив высоковольтного провода первого цилиндра. Подключаем один из проводов лампочки к проводу, идущему от трамблера к катушке зажигания, а второй провод подключаем к массе. Вынимаем из крышки распределителя центральный провод и также прислоняем его к массе. Ослабляем гайку крепления корпуса распределителя.

Поверните ключ в положение, при котором зажигание включено.
Поворачиваем корпус распределителя по часовой стрелке до тех пор, пока не погаснет лампочка (контакты распределителя замкнуты). Затем медленно вращайте в другую сторону, пока не загорится лампа (контакты разомкнутся). Кстати, вместо лампочки можно использовать свечу, на которую одеваем провод прямо от катушки зажигания. В момент открытия проскакивает искра. В таком положении фиксируем корпус распределителя. Закручиваем гайку.
Теперь проверим насколько правильно мы отрегулировали зажигание на нашем карбюраторном ВАЗ-2107 .
Для этого заводим и прогреваем двигатель до рабочей температуры и начинаем движение. Разгоняемся примерно до скорости 45 километров в час, врубаем 4-ю передачу и жмем педаль газа. Прислушайтесь к детонации. Должно быть, но при разгоне должно быстро исчезнуть. Если детонация сохраняется во время разгона, возможно, зажигание произошло слишком рано. А если детонации нет вообще, то потом. Настраиваем до тех пор, пока не добьетесь детонации, которая «самоуничтожается» через пару секунд после нажатия на педаль газа. Тогда можно считать, что регулировка зажигания на нашей классике закончилась.

Исправно работающая система зажигания – залог надежной работы двигателя и легкого запуска. Кроме того, расход топлива и динамические характеристики также зависят от момента зажигания. Неправильный момент может вызвать детонацию двигателя, что может привести к весьма плачевным последствиям. Давайте посмотрим, как установить зажигание на ВАЗ-2106, а также поговорим об электронном зажигании и установке замка зажигания на эту модель от АвтоВАЗа.

Бесконтактное зажигание на ВАЗ-2106

Штатно на эту модель устанавливалась система зажигания контактного типа. У многих с этим были большие проблемы. По этой причине большинство автомобилистов меняют контактное зажигание на бесконтактную или электронную систему. Такой ставился на модели ВАЗ-08 и далее. Бесконтактная система включает в себя следующие элементы. Это катушка зажигания, трамблер или трамблер с датчиком холла, коммутатор и проводка.

Аксессуары можно приобрести отдельно или в комплекте. Проблем с покупкой комплектов обычно не возникает. Но если комплектующие приобретаются отдельно, то стоит обратить внимание на длину вала в трамблере. Все дело в том, что двигатель у этой модели может быть разных модификаций. Лучше заранее посмотреть маркировку на двигателе. Если маркировка 2103 или 2106, то трамблер должен быть с более длинным валом. Перед установкой бесконтактного зажигания на ВАЗ-2106 нужно убедиться, что трамблер подходит, так как стоит он недешево.

В отличие от моторов с маркировкой 2101 и 21011, у 2106 другой ход поршня. Иногда в особых случаях вместо штатного коленчатого вала устанавливают коленчатый вал от моделей Нива. Таким образом можно увеличить ход поршня. Этот тюнинг не повлияет на длину вала распределителя, которая подбирается по маркировке на блоке двигателя.

Выбор и покупка комплекта

Специалисты советуют приобретать отечественные комплекты производства Старого Оскола. Эти комплекты не раз подтверждают свое высокое качество. Они надежнее всех остальных аналогов. Что касается датчика Холла, то в дальнейшем не рекомендуется приобретать продукцию калужского производства «Автоэлектроника».

Инструкция по установке зажигания

Давайте посмотрим, как установить электронное зажигание на ВАЗ-2106. На самом деле процесс установки несложный, но требует определенного времени и внимания.

Коленчатый вал проворачивают ключом или любым удобным приспособлением до совмещения метки на шкиве с риской на блоке двигателя. При совмещении меток первый или четвертый цилиндр двигателя будет находиться в верхней мертвой точке. Это проверяется выкручиванием свечей зажигания и снятием крышки с распределителя зажигания. Бегунок внутри распределителя будет повернут к первому или четвертому цилиндру. Проще всего ориентироваться по крышке.

Затем снимается вакуумная трубка со штуцера на вакуумном регуляторе УОЗ, вытягиваются провода из крышки трамблера и откручивается гайка, удерживающая трамблер. Затем снимается трамблер, но сначала нужно вспомнить или зарисовать, как стоит бегунок. В процессе снятия трамблера важно следить, чтобы прокладка, которая установлена ​​между блоком и трамблёром, никуда не делась — она ещё понадобится.

Далее берут новый трамблер из комплекта бесконтактного зажигания и ставят на него прокладку. Затем вал поворачивают так, чтобы ползунок установился в то же положение, что и на старом распределителе. Затем нужно установить трамблер на блок и немного затянуть фиксирующую гайку. После этого надевают крышку трамблера, провода подсоединяют к свечам. Не забываем про вакуумную трубку.

Далее катушка зажигания демонтируется, и на ее место устанавливается новая из комплекта. Здесь главное не перепутать провода, которые были подключены к этой самой катушке. Иногда можно подключить не тот провод к плюсовому контакту. Затем установите переключатель. В новых автомобилях последних лет для него есть специальное место возле распределителя. В более старых моделях вам придется сделать отверстия для крепления переключателя.

Когда вы знаете, как установить электронное зажигание ВАЗ-2106 самостоятельно, остается только научиться регулировать УОЗ.

Настройка УОЗ

Электронное зажигание установлено и теперь посмотрим как регулируется угол опережения зажигания. Эту операцию можно произвести тремя разными способами — стробоскопом, лампочкой, а также искрой.

Используем стробоскоп

Посмотрим как установить зажигание на ВАЗ-2106. Кстати, этот способ самый быстрый, но есть нюансы. Для работы подойдет любой стробоскоп на розжиг – можно купить прибор в магазине или сделать самому. Лучше всего, если прибор будет питаться от бортовой сети автомобиля, а сигнал будет подключен в виде датчика, который надевается на ВВ провод первого цилиндра.

Когда все будет готово, снимите трубку с вакуумного регулятора, запустите и прогрейте двигатель. Двигатель должен нормально работать на холостом ходу. Затем ослабьте болт или гайку, крепящие корпус распределителя зажигания. Стробоскоп направлен на коленчатый вал, а точнее на его шкив. Сама настройка заключается в том, что метка на шкиве находится особым образом к меткам на крышке ГРМ. Вращением распределителя можно заставить метку двигаться. Когда положение найдено, распределитель можно затянуть.

Вообще это практически единственный точный способ настройки ЭБУ на двигателях с бесконтактной системой зажигания. Подробно это описано в книгах, где также написано, как правильно установить зажигание на ВАЗ-2106. Зажигание настраивается аналогично.

ООП на слух

Как установить зажигание на ВАЗ-2106 своими руками? Иногда может случиться так, что рекомендуемого заводом угла опережения недостаточно для нормальной работы двигателя. Тогда стробоскоп надо выкинуть на помойку — толку от него не будет. Двигатель имеет определенный пробег, износ и заводские параметры ему уже не подходят. Тогда вам следует настроиться на слух. Давайте посмотрим, как выставить зажигание на ВАЗ-2106, используя только уши.

Двигатель работает на холостом ходу, вращением распределителя достигается увеличение оборотов. Если увеличить угол, скорость увеличится, а двигатель стабилизируется. Из этого положения нужно немного повернуть трамблер в сторону уменьшения угла — совсем чуть-чуть. Затем подтягивается распределитель.

Об установке замка зажигания

Замок зажигания также является частью конструкции системы зажигания двигателя. Иногда в нем изнашивается контактная группа или механическая часть. Не лишним будет рассмотреть, как установить замок зажигания на ВАЗ-2106.

Перед установкой элемента его необходимо снять. Для этого отсоедините минусовую клемму от аккумулятора, затем снимите декоративную накладку на рулевой колонке. Затем важно зарисовать или записать места подключения проводов. После этого с помощью крестообразной отвертки откручиваем нижний крепеж замка зажигания. Далее вставьте ключ в замок и поверните его в нулевое положение, чтобы отключить механизм блокировки руля. Тонким шилом нажмите на защелку, за счет чего замок сможет удерживаться на месте. Если потянуть за ключ, замок можно снять.

После снятия механизма замка устанавливается новый замок таким же образом в обратном порядке.

Соединение

Зажигание включается посредством соединения электрической цепи. Для этого в замке зажигания есть провода с разъемами. На новом замке чаще всего провода будут подключаться с помощью большого круглого разъема.

Синий провод с черной полосой подключается к клемме 15 и отвечает за зажигание, печку и другие приборы. Розовый провод подключается к контакту 30, коричневый провод подключается к контакту 30/1, черный провод подключается к INT.

Заключение

Мы рассмотрели как установить зажигание на ВАЗ-2106 карбюратор. После установки электронного зажигания эта система больше не будет доставлять владельцу проблем. Автомобиль будет исправно работать и заводиться при любых условиях, в любую погоду.

Чем точнее выставлено зажигание на вашем автомобиле, тем экономичнее и долговечнее будет работать двигатель ваших Жигулей. От этого зависит и динамика мотора. А устранив детонацию в цилиндрах из-за слишком раннего зажигания, вы избежите огромных нагрузок на детали и механизмы.

В этой статье пойдет речь о том, как самостоятельно выставить зажигание на ВАЗ 2106 классика, используя ключ на «13», контрольную лампочку и свечной ключ.

Выставляем зажигание на первый цилиндр.

Обратите внимание на метки на блоке двигателя — их 3 (короткая, средняя и длинная) и метка на шкиве коленчатого вала (ВМТ). При совпадении с короткой отметкой опережение зажигания составляет 10 градусов, при средней отметке — 5 градусов и при длинной отметке — ноль градусов.

Итак, нам нужно:

1. Снять свечу зажигания с первого цилиндра. Отверстие должно быть заглушено для определения такта сжатия. Лучше всего подойдет фольга из-под пачки сигарет. Вы можете заткнуть отверстие пальцем.

Проворачивая коленвал, нужно дождаться пока из цилиндра не вылетит заглушка. Затем поршень занимает верхнюю мертвую точку во время такта сжатия.

2. Теперь прокручиваем коленвал до совпадения метки на шкиве с меткой на блоке двигателя (на крышке ГРМ). В зависимости от того, какой бензин вы используете, нужно установить шкив на среднюю отметку — на 92 и 95 бензин. Что ж, если вы используете 80-й бензин, совместите метку на шкиве с длинной меткой на крышке ГРМ.

3. Теперь обращаем внимание на распределитель зажигания. Расстегните защелки и снимите крышку с распределителя. Посмотрим на бегуна. Он должен быть направлен вбок и совпадать с меткой на крышке первого цилиндра.

4. Когда метки совпадут, обратите внимание на трамблер, попробуйте провести воображаемую линию через защелки крышки, она должна проходить параллельно оси двигателя, если нет, то сделать следующее:

• Отверните гайку крепления распределителя, затем поверните распределитель вверх. Вращая ось ротора, установите ее параллельно оси двигателя.
• Поставить трамблер, затянуть гайку крепления, не затягивая до конца.

После этой подготовки можно переходить непосредственно к процедуре регулировки зажигания.

5. Подключаем «контрольную лампочку» следующим образом: один конец к выводу катушки зажигания, подключенной к низковольтному проводу распределителя, другой конец кидаем на массу.

6. Включите зажигание. Медленно поворачивайте трамблер по часовой стрелке, пока не погаснет контрольная лампа. Если не горит, то ничего делать не надо.

8. Теперь можно выключить зажигание и поставить на место крышку распределителя.

После выставления зажигания необходимо проверить правильность:

1. Для этого завести двигатель и начать движение.
2. Разгоните машину до 45 км в час, затем включите четвертую скорость и резко нажмите «газ».
3. После этого примерно через 2-3 секунды произойдет детонация (хлопки, звон «пальцев»), пропадающая по мере разгона автомобиля.
4. Если детонация возникла и не исчезла при разгоне автомобиля, можно предположить, что зажигание «раннее». Если у вас вообще нет детонации, то зажигание «позднее». При раннем зажигании повернуть трамблер по часовой стрелке примерно на 0,5-1 деление. Если, наоборот, повернуть против часовой стрелки на 0,5-1 деление позже.

По завершении регулировки зажигания отметьте положение средней отметки шкалы относительно блока краской на корпусе распределителя.

23

В процессе эксплуатации автомобиля ВАЗ 2106 автовладелец может столкнуться с затрудненным запуском двигателя и появлением перебоев в работе. блок питания. Причиной таких неисправностей является неправильно выставленный угол опережения зажигания, требующий своевременной корректировки. Такая работа не представляет особой сложности, поэтому с ней справятся даже те автовладельцы, которые имеют отдаленное представление о ремонте своего автомобиля. В этой статье мы расскажем вам, как выставить зажигание на ВАЗ 2106.

Признаки неисправности

Определить неправильно выставленное зажигание несложно. Если у вашего автомобиля проблемы с запуском, двигатель работает неровно, присутствует ярко выраженная детонация, все это может свидетельствовать о неправильном зажигании.
Также проблемы с зажиганием можно определить и народным способом:
Автомобиль разгоняется до скорости примерно 45 километров. Включите четвертую скорость и резко нажмите на педаль газа.
После такого резкого разгона появляется ярко выраженная детонация и звон так называемых пальцев, который пропадает по мере разгона автомобиля, это может свидетельствовать о неудачном зажигании.

Необходимый инструмент

Выполнить такой ремонт двигателя самостоятельно несложно. Для самостоятельной настройки зажигания ВАЗ 2106 потребуются следующие инструменты:

• Вольтметр или контрольная лампа, питающаяся от 12 вольт.
• Накидной ключ № 13.
• Свечной ключ.

Пошаговая инструкция по ремонтным работам

Выставить зажигание на двигателе ВАЗ 2106 можно на 4 и 1 цилиндр. Алгоритм работы несколько отличается в зависимости от цилиндра, с которым производится работа. Также в этой статье мы расскажем, как выставить электронное зажигание на ВАЗ 2106.
В первую очередь нужно определить, по каким меткам будет выставлено зажигание. Зажигание выставляется по меткам на ГРМ. Длинная отметка соответствует нулевому зажиганию, средняя — пяти градусам угла опережения зажигания, короткая — десяти градусам угла опережения зажигания.

Также можно найти метку ВМТ на ободе шкива, а также небольшой наплыв на шкиве, расположенный напротив метки ВМТ. Именно по этим меткам и следует выставлять бесконтактное зажигание на ВАЗ 2106.
Необходимо выкрутить свечу из 1-го цилиндра свечным ключом, закрыть появившееся свечное отверстие пробкой или пальцем.

Специальным ключом нужно провернуть коленчатый вал до начала такта сжатия. Этот такт сжатия начинается, как только поршень начинает двигаться вверх. Определить компрессию можно по давлению в отверстии свечи.
Проворачивать коленвал нужно до совпадения метки на крышке, расположенной на линии ГРМ. В том случае, если вы используете низкооктановое топливо, то необходимо совместить метку на шкиве коленчатого вала с длинной меткой, равной нулевому углу опережения. Если заправить двигатель 92 бензин, то нужно совместить марку со средним риском.

Далее отстегиваем защелки и демонтируем крышку трамблера.

Ротор после проворачивания коленчатого вала окажется в положении, при котором контакт ротора в распределителе направлен в сторону первого цилиндра.
Совместив метки, от распределителя следует провести линию, которая проходит через защелки крышки и направлена ​​параллельно оси двигателя. В том случае, если такая воображаемая линия не пересекает защелки крышки, необходимо обязательно произвести соответствующую регулировку:
Откручиваем гайку, фиксирующую трамблер, после чего тянем трамблер вверх. При вращении оси ротора она должна быть установлена ​​параллельно оси двигателя.

Устанавливаем трамблер на место, фиксируем гайкой крепления, но до конца не затягиваем.

Далее вам понадобится контрольная лампа или вольтметр. Это устройство необходимо подключить одним концом к выводу катушки зажигания, а второй провод от лампы подключить к массе или к карбюратору.

Включить зажигание и плавно повернуть трамблер. Поворачивать необходимо до тех пор, пока не погаснет контрольная лампа. Если лампа изначально не загорается, то регулировка не требуется.
После этого начинаем крутить трамблер против часовой стрелки. Как только контрольная лампа загорится, зафиксируйте трамблер, затянув гайку.
Включите зажигание и установите трамблер на место.

Проверить правильность выполненной работы не сложно. Разгоняем машину до скорости 40 километров и резко нажимаем на газ на четвертой передаче. Если при таких манипуляциях возникает детонация, не исчезающая при разгоне автомобиля, выставляется раннее зажигание. Отсутствие детонации свидетельствует о позднем воспламенении. При выставленном раннем зажигании трамблер должен быть повернут примерно на одно деление. Если установлено позднее зажигание, то наоборот, поворачивается против часовой стрелки на одно деление.

Заключение

Как видите, самостоятельная регулировка и выставление зажигания на автомобиле ВАЗ 2106 не представляет особой сложности. С такой работой справится каждый автовладелец, для того чтобы правильно выставить зажигание в машине не нужно использовать никаких специальных инструментов. Если у вас возникли трудности с этой работой, то ниже мы подготовили видео, в котором наглядно показано, как выставить зажигание на ВАЗ 2106. Проводить такую ​​регулировку рекомендуется каждые 15 тысяч километров или при появлении характерных признаков проблем с зажиганием. .

Схема электрооборудования. Схемы электропроводки LADA Samara Электропроводка зажигания ваз 2106

Схема электрооборудования ваз 2106 достаточно проста. Элементы этой проводки соединяются по принципу однопроводного соединения. То есть минусовые контакты электроприборов выведены на «массу» автомобиля. Соединение между проводами обеспечивается только плюсовыми клеммами.

Электропроводка автомобиля

Такую электропроводку в народе называют классической по нескольким причинам:

• запуск электрических цепей происходит непосредственно через замок зажигания;
• аккумулятор подключается непосредственно к блоку предохранителей;
• корпуса, проводящие ток, расположены в ключевых узлах.

Примечание: Если одна из систем вышла из строя, то в первую очередь необходимо искать поломку в замке зажигания или в контактных группах.

Принцип работы электрооборудования ВАЗ 2106

Предусмотрено четыре режима работы замка зажигания. Каждая фаза имеет различную функциональность:

1. Фаза «0». В этом режиме питание получают только провода 30 и 30/1. Другие функции не работают;
2. Фаза «1». рабочие ходовые огни, фары против противотуманок, дворники, двигатель, печка;
3. Фаза «2». начинают работать поворотники, панель приборов и система зажигания;
4. Фаза «3». На этом этапе стартер заводит автомобиль.

Некоторые автомобили ВАЗ 2106 имеют дополнительные аксессуары, такие как отопительный комплекс, автоматические омыватели и так далее. Запуск этих надстроек происходит в фазах 1 и 2.

Сигнализация, звуковой сигнал, стоп-сигналы, прикуриватель, освещение приборов работают в постоянном режиме, то есть вне зависимости от положения ключа в любой фазе.

Блок предохранительный — элемент электропроводки. К сожалению, он не соответствует требованиям, установленным современными специалистами.

• предохранитель и розетка соединены ненадежно, что приводит к возгоранию;
• предохранительный элемент нагревается во время использования.
• это очень плохо для гнезд, которые находятся поблизости;

Как правило, покупные предохранители ненадежны. Из-за этого стоит регулярно проверять.

На заметку. В ВАЗ-е 2106 используются «жучки». Они опасны тем, что существует достаточно большой риск короткого замыкания, которое может привести к возгоранию автомобиля.

Поэтому для обеспечения большей безопасности необходимо заменить «жучки» на предохранители ножевого типа. Их особенности:

• стабильное соединение с другими элементами;
• плавкий элемент герметизирован поливинилхлоридом;
• снижение нагрева за счет отвода тепла за счет увеличенной площади контакта.

Замок зажигания

Вы можете провести работы по замене системы зажигания в домашних условиях. Но если вы не уверены в своих силах, то можете обратиться в сервис. Стоимость ремонта будет не очень высокой.

Система зажигания состоит из следующих частей:

• сам корпус;
• текущий принимающий диск; ядро
• ;
• ролик;
• втулка для соединения контактов;
• блок.

Таким образом, электрооборудование ВАЗ 2106 достаточно простое и уход за ним также не составит труда даже новичкам в автомобильном деле.

Электрооборудование на автомобиле ВАЗ 2106 выполнено по однопроводной схеме — минусовые выводы источников и потребителей электроэнергии соединены с «землей», выполняющей роль второго провода. В 90s внесены небольшие изменения в электрическую схему. Итак, теперь на автомобиле установлен один звуковой сигнал без реле его включения, не используются лампочки сигнализации открытых передних дверей и реле-прерыватель контрольной лампы ручного тормоза. Также автомобиль оборудован задним противотуманным фонарем. Некоторые автомобили могут быть оборудованы системой обогрева заднего стекла. Большинство цепей включаются выключателем зажигания. Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, плафонов, патрона переносной лампы, цепи питания сигнализации и сигнальных ламп открытых передних дверей.

Схема

1 — указатели поворота боковые; 2 — бортовые фонари; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106; 7 — датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения ваз 2106; 11 — катушка зажигания ваз 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — моторчик стеклоочистителя; 16 — свечи зажигания ваз 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19- датчик указателя температуры охлаждающей жидкости; 20 — лампа моторного отсека; 21- электромагнитный клапан карбюратора ваз 2106; 22 — генератор ваз 2106; 23 — стартер ваз 2106; 24 — батарея; 25 — аккумуляторная батарея реле контрольной лампы заряда; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар ваз 2106; 28 — реле стеклоочистителей; 29- дополнительный блок предохранителей; 30 — главный блок предохранителей; 31 — выключатель фонарей заднего хода; 32 — контрольная лампа выключателя стояночного тормоза; 33 — патрон переносной лампы; 34 — реле-прерыватель указателей поворотов и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор двигателя отопителя; 39- лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — замок зажигания; 43 — переключатель ближнего-дальнего света; 44 — переключатель указателей поворота; 45 — переключатель звукового сигнала; 46 — переключатель стеклоочистителей; 47 — выключатель омывателя ветрового стекла; 48 — выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52- контрольная лампа уровня тормозной жидкости; 53 — выключатели сигнализаторов открытых передних дверей; 54 — сигнализаторы открытых передних дверей; 55 — выключатели плафона, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости ваз 2106; 58 — указатель давления масла с контрольной лампой; 59- тахометр ваз 2106; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр ваз 2106; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонного освещения, расположенные в стойках задних дверей; 71 — оттенки; 72 — элемент обогрева заднего стекла*; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75- задние фонари; 76 — подсветка номерного знака.

* Устанавливается на некоторые автомобили ВАЗ-2106

Неисправности

Причина неисправности	Метод ликвидации
Аккумулятор разряжен
Автомобиль давно не использовался	Зарядить аккумулятор зарядным устройством или в другом автомобиле
Неисправный генератор	См. Генератор
Нарушен контакт в электрических цепях: крепление проводов на генераторе, в блоке предохранителей (предохранитель №10), ослабли клеммы на аккумуляторе, окислены поверхности клемм или штырей	Очистите окисленные поверхности, подтяните соединения, замените перегоревший предохранитель (после проверки цепи, которую он защищает)
При выключенном зажигании работают многие потребители электроэнергии (радио, сигнализация, радиостанция и т. п.)	Уменьшить количество потребителей, работающих от аккумуляторов. При длительной стоянке снять магнитолу (как правило, для питания ее памяти требуется значительный ток — несколько десятков миллиампер)
Повреждение изоляции электрических цепей, ток утечки на поверхность аккумуляторной батареи	Проверить ток утечки (не более 0,01 А при отключенных потребителях), очистить поверхность аккумулятора раствором пищевой соды или нашатырным спиртом
Замыкание между пластинами («кипение» электролита, локальный нагрев батареи)	Заменить аккумулятор
В электролит попали соли железа, другие примеси (ускоренный саморазряд батареи)	Заменить аккумулятор
Сульфатация пластин из-за высокой концентрации кислоты или естественного старения батареи (низкая емкость)	Заменить аккумулятор
Низкий уровень электролита	Если не было случаев разбрызгивания электролита, долейте дистиллированную воду
электролит на поверхности аккумулятора
Повышенный уровень электролита	Пипеткой с резиновой грушей взять электролит из банок аккумуляторов
«Вскипание» электролита из-за перезарядки аккумуляторной батареи (высокое напряжение в бортовой сети)	См. Генератор
«Вскипание» электролита из-за сильной сульфатации пластин или их короткого замыкания (напряжение заряда в норме)	Заменить аккумулятор
Трещины на корпусе батареи, незакрепленные крышки	Замените крышки, очистите вентиляционные отверстия, замените треснувшую батарею

Схемы электропроводки ВАЗ 2101 и 2102 несколько отличаются от схем ВАЗ 21011 и 21013, для этого мы разместили несколько схем для лучшего ознакомления, с подробным обозначением всех узлов.

• 1. Фары
• 2. Боковые фонари
• 3. Боковые указатели поворота
• 4. Аккумулятор
• 5. Реле контрольной лампы заряда аккумуляторной батареи
• 6. Генератор
• 7. Стартер
• 8. Лампа освещения моторного отсека
• 9. Свечи
• 10. Датчик контроля давления масла
• 11. Датчик указателя температуры охлаждающей жидкости
• 12. Звуковые предупредительные сигналы
• 13. Распределитель зажигания или распределитель
• 14. Электродвигатель стеклоочистителя
• 15. Датчик сигнализации аварийного падения уровня тормозной жидкости
• 16. Катушка зажигания или катушка
• 17. Регулятор напряжения
• 18. Выключатель стеклоочистителя, расположенный в насосе омывателя
• 19. Электродвигатель отопителя салона
• 20. Лампа вещевого ящика
• 21. Резистор дополнительный, обогреватель салона автомобиля
• 22. Штепсельная розетка, для переноски
• 23. Выключатель ручного тормоза
• 24. Выключатель стоп-сигнала
• 25. Реле-выключатель указателя поворота
• 26. Выключатель фонарей заднего хода
• 27. Блок безопасности
• 28. Реле прерывателя ручного тормоза
• 29. Реле стеклоочистителя
• 30. Переключатель режимов электродвигателя отопителя салона автомобиля
• 31. Прикуриватель
• 32. Выключатель освещения, расположенный в стойках задних дверей
• 33. Выключатели освещения салона автомобиля, расположенные в стойках передних дверей
• 34. Плафоны
• 35. Замок зажигания или выключатель
• 36. Комбинация приборов
• 37. Указатель температуры охлаждающей жидкости
• 38. Управление дальним светом фар
• 39. Управление наружным освещением
• 40. Управление указателями поворота
• 41. Контроль заряда аккумулятора
• 42. Регулятор давления масла в двигателе автомобиля
• 43. Проверка ручного тормоза и уровня тормозной жидкости
• 44. Бензомер в баке автомобиля
• 45. Контроль предельного запаса топлива
• 46. Лампа освещения комбинации приборов
• 47. Выключатель звукового оповещения
• 48. Выключатель фар
• 49. Переключатель указателей поворота
• 50. Выключатель наружного освещения
• 51. Выключатель подсветки приборов
• 52. Выключатель стеклоочистителя
• 53. Датчик индикации уровня и резерва топлива в баке автомобиля
• 54. Лампа багажного отделения
• 55. Фонари задние
• 56. Освещение номерного знака
• 57. Фонарь освещения заднего хода автомобиля
• 58. Штепсельные колодки, задний пучок проводов, конструктивное расположение на ВАЗ 2102
• 59. Крышка освещения задней части автомобиля ВАЗ 2102

Представляем электрические схемы ВАЗ 2110 1996+ г.в. Для более активных водителей на базе этого двигателя разработана 16-клапанная версия с бензиновым двигателем рабочим объемом 1,5 литра. мощностью 94 л.с., с двухвальной головкой блока цилиндров, обеспечивающей повышенные показатели по мощности (69 кВт) и крутящему моменту (130 Нм), позволяющие автомобилю иметь улучшенные динамические качества. Автомобиль, оснащенный таким двигателем, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км/ч, а разгон до «сотни» занимает всего 12,5 секунды. Эти модификации на дорогах встречаются все чаще, а также 2-литровые 150-сильные версии ВАЗ-21106 CTi достаточно экономичны, выразительны и дороги. Еще бы, ведь двигатель Opel X20XEV с двухвальной 16-клапанной ГБЦ и системой точечного впрыска позволяет разогнаться до 205 км/ч. С ним стокилометровый барьер преодолевается всего за 9.5 секунд. Есть и боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со встроенным в кузов специальным каркасом безопасности. Его максимальная скорость составляет 220 км/ч, а время разгона до 100 км/ч занимает всего 7 секунд! Но делают его штучно, только по заказам спортсменов, а стоит — как иностранные раллийные машины: дорого (22 тысячи долларов). Надо сказать, что некоторые отечественные тюнинговые компании создают (даже без применения дорогих импортных комплектующих) вполне удачные по скорости или, наоборот, комфортные версии «десятки», динамики, управляемость которых при езде значительно улучшается.

Есть и полноприводные версии «десятки» спортивной или вездеходной направленности, но они либо экспериментальные, либо мелкосерийные, а потому дорогие.

Схема подключения системы генератора

1 — аккумуляторная батарея;
2 — генератор;
3 — блок монтажный;
4 — замок зажигания;
5 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Подключение стартера — схема

1 — аккумуляторная батарея;
2 — генератор;
3 — стартер;
4 — замок зажигания

Схема системы зажигания на ВАЗ 2110

Если не самую важную, то одну из ведущих ролей в обеспечении надежного функционирования всех систем и устройств автомобиля играет электропроводка. Рассмотрим, как устроена проводка на ВАЗ 2110, а также как обеспечить необходимые условия для ее безаварийной работы и произвести регулировку своими руками.

Основные принципы

Независимо от того, карбюратор или инжектор установлен на вашем ВАЗ 2110, основные принципы проводки одинаковы. Найти схему подключения совсем не сложно, главное в ней разобраться. Собственно, проводка по месту расположения находится под капотом и в салоне.

Его основные принципы одинаковы, и сводятся к тому, что:

• Какое бы устройство автомобиля, работающего от электричества, вы ни взяли, его подключение будет однопроводным. Причем создатели ВАЗ 2110 с самого начала предусмотрели, что и на схемах в инструкции по эксплуатации, и в реальности цвета проводов будут четко распределены. Проще говоря – все электрооборудование подключается с помощью проводов четко определенного цвета. Каждый блок имеет свой жгут проводов, заключенный в колодки. Естественно, это сделано для того, чтобы тем, кто занимается ремонтом своими руками, было проще разобраться в этих тонкостях. Таким образом, замена подкапотной проводки становится более понятной. Совет: если у вас небольшая проблема с той или иной единицей оборудования и требуется заменить только один провод, лучше не жадничать и не менять его на первый попавшийся. Купите полный жгут и замените его проводом нужного цвета – вам потом будет легче;
• провод, подающий питание на плюсовую клемму аккумулятора, всегда оплетается красным цветом, также желательно не менять его цвет. На всех схемах он обозначается как «П», то есть плюс;
• а вот роль «минуса» (иными словами — массы) отведена кузову автомобиля;
• все выводы любых потребителей электроэнергии подключаются напрямую к корпусу;
• каждая система, к которой подключен электрик, имеет свой жгут проводов.

На ВАЗ 2110 постоянно, если подключен аккумулятор, все электрооборудование находится под напряжением. Именно поэтому, собственно, перед началом любого ремонта (особенно если он связан с электрической частью автомобиля) настоятельно рекомендуется отключить аккумуляторную батарею.

Бесконтактная система

Кроме электрики также представлена ​​бесконтактная система — она ​​необходима для эффективного образования искры при сгорании топливной смеси. Эта система не может функционировать без высоковольтных проводов.

карбюраторный автомобиль

Когда первые ВАЗ 2110 только начинали сходить с конвейера, в их оснащение входил карбюратор, который впоследствии заменил инжектор как более современную и надежную систему, обеспечивающую экономичную стабильную работу двигателя. В проводку двигателя с карбюратором входят практически те же системы жизнеобеспечения автомобиля, что и с инжектором.

Тем более, если вы, например, решите поменять карбюратор на инжектор, у вас не возникнет особых проблем, вы достаточно легко сможете установить все электрооборудование. Дело в том, что и в более старых ВАЗ 2110, и в современных электрика моторного отсека практически одинакова.

Кроме того, проводка моторного отсека имеет одинаковые штекеры. Конечно, при такой переделке своими руками лучше всего поменять весь жгут проводов, так как старые могут иметь незаметные глазу дефекты и неисправности.

Единственное, что придется добавить при установке форсунки, а вместе с ней и необходимых комплектующих, так это проложить дополнительный провод от бензонасоса к бортовому компьютеру.

Такая замена будет оправдана, так как карбюратор уже устаревшая деталь автомобиля. Он и менее надежен, и не способен обеспечить столь точную подачу топливной смеси.

Инжекторная «десятка»

Помимо проводки, которая предусмотрена для ВАЗ 2110 — карбюратор, «десятка» — инжектор также снабжена рядом предохранителей, которые защищают почти всю ее от возможности короткое замыкание.

Конструктивно предохранители не предусмотрены только для питания электрики с проводом реле от аккумуляторной батареи, в цепях запуска и зажигания машины, а также для провода, идущего на генератор.

Кроме того, инжектор (в отличие от карбюратора) более сложная система, и чтобы починить ее самостоятельно, нужно хорошо в ней разбираться. Контроллер в этой системе проводки «считывает» работу всех систем, тем самым определяя и устанавливая многие показатели – расчет топливной смеси и др.

Обнаружение поломки

На самом деле поиск неисправностей в проводке надо начинать искать в контактах. Причем нужно проверить все провода, которые входят в жгут: их визуальную целостность, сопротивление, надежность контактов и т. д.

Особое внимание следует уделить осмотру и, возможно, замене высоковольтных проводов. Почему на них? Потому что моторный отсек, где они расположены, не слишком благоприятен для электропроводки, а задача, стоящая перед ними, очень важная. Высоковольтные провода отвечают за передачу импульсов на свечи зажигания от катушки зажигания.

Признаки их выхода из строя:

1. Имеются шумы в работе магнитолы, которых ранее не наблюдалось;
2. Автомобиль дергается;
3. Увеличивается расход топлива;
4. Двигатель «захлебывается» на малых оборотах;
5. Выхлоп становится более токсичным.

Профилактика

При подозрении на неисправность необходимо проверить мультиметром сопротивление высоковольтных проводов. Черный провод нужно установить в левое отверстие, посередине — красный. Мультиметр должен стоять в синем положении 20, щупы должны быть соединены друг с другом.

Если сопротивление равно нулю, значит все в порядке. Если стрелка мультиметра показывает 1, значит сопротивление выше предельного, такой провод подлежит замене.
