Схема зажигания включает в себя несколько основных элементов — это замок зажигания ВАЗ, трамблер, свечи, высоковольтные провода. Перед тем, как настроить трамблер и выставить бесконтактное зажигание ВАЗ (БСЗ), необходимо понимать, чем чревата его неправильная настройка. Прежде чем отрегулировать устройство, необходимо удостовериться в том, что проблема кроется не в трамблере, свечах зажигания или подключении проводов, поскольку симптомы у них схожие.

Установка бесконтактного устройства производится при таких признаках:

1. Детонация. При работе двигателя из-под капота раздаются металлические звуки.
2. Мощность двигателя, а также число оборотов значительно снизились.
3. Силовой агрегат в целом работает не устойчиво на небольших оборотах.
4. Возрастет расход горючего.
5. Кроме того, если трамблер настроен на позднее зажигание, это может быть чревато перегревом мотора.

При этих симптомах на стенках двигателя будет образовываться большое количество отложений и нагара, а также усилится износ компонентов силового агрегата.

Инструкция по установке

В некоторых случаях невозможность запуска мотора кроется в катушке зажигания или замке. Если виноваты эти элементы, то производится замена замка зажигания ВАЗ 2105 и катушки зажигания. Если проблема заключается в неправильно выставленном угле, то ниже приведена инструкция по выставлению бесконтактного зажигания. Для этого существует несколько способов (автор видео о пошаговой регулировке электронного зажигания на отечественной «пятерке» — канал Sdelaj Sam! Pljus interesnoe!).

Как выставить зажигание на ВАЗ 2105 по лампочке:

1. Для начала необходимо демонтировать крышку трамблера, при этом высоковольтники извлекать не стоит.
2. Затем нужно провернуть коленчатый вал при помощи храповичного ключа до того момента, пока отметка на его шкиве не совпадет со средней отметкой на передней крышке мотора, всего их три. Также нужно учитывать, что когда метки будут совмещены, может быть выставлен или первый, или четвертый цилиндры. Сам цилиндр проверяется с помощью бегунка — он должен быть направлен в сторону цилиндра 1.
3. При помощи гаечного ключа на 13 нужно ослабить корпус распределителя.
4. Далее, один провод от лампы необходимо подключить к кузову авто, а второй — к контакту К на катушке.
5. Теперь необходимо провернуть ключ в замке зажигания, но мотор заводить не нужно. Проворачивайте распределитель по и против часовой стрелки, при этом сама лампа будет то мигать, то тухнуть. От вас требуется найти положение, при котором тестирующая лампочка начинает гореть. Когда вы найдете его, распределитель нужно будет закрутить.

Есть еще один вариант регулировки, который поможет, если у вас нет лампочки.

Этот метод позволяет настроить угол на слух:

1. Сначала сядьте в салон машины и заведите мотор.
2. Далее, используя гаечный ключ на 13, необходимо немного ослабить гайку, которая фиксирует распределитель. Но при этом устройство необходимо придерживать, чтобы не допустить его произвольного поворачивания.
3. После этого медленно попробуйте провернуть распределитель в обе стороны.
4. От вас требуется найти тот момент, при котором силовой агрегат сможет набрать наиболее высокие обороты. Когда вы сделаете это, корпус распределителя нужно будет немного провернуть по часовой стрелке, но так, чтобы не сбить настройку.
5. Сделав это, закрутите гаечный ключом на 13 гайку, крепящую распределитель, и проверьте работоспособность мотора. Если вас что-то не устраивает, то регулировка производится еще раз.

Проверка правильности установки

После того, как регулировка будет проведена, выставленное устройство необходимо проверить на работоспособность. Для начала заведите силовой агрегат и попробуйте резко нажать на газ. В этот момент из-под капота должна доноситься легкая детонация — если это так, то настроенный узел работает корректно.

Есть еще один вариант проверки. После того, как все будет сделано, нужно выехать на ровную дорогу и разогнаться примерно до 40 км/час, на этой скорости необходимо активировать четвертую передачу. Если в тот момент, когда вы активировали передачу, детонация отсутствует, это говорит о том, что все действия были выполнены верно. Детонация допускается, но не сильная. Если же металлический звук достаточно громкий, то это говорит о необходимости повторной регулировки. В том случае, если у вас вызывает сложности один из описанных выше методов, то попробуйте воспользоваться вторым.

Видео «Наглядная инструкция по регулировке узла своими руками»

Более наглядная инструкция по поводу настройки угла в домашних условиях с обозначением всех нюансов приведена на видео ниже (автор ролика — канал Ато! мото-лайф).

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (90.00%)

Нет (10.00%)

Регулировка зажигания на ВАЗ 2105 ⋆ I Love My Lada

Двигатель ВАЗ 2105 устанавливался на одноименную модель, а кроме того, в кузова 2107, 2104 и на некоторые экспортные комплектации Жигулей в более старых кузовах. От старого 1,1 или 1,3-литрового фиатовского мотора (ВАЗ 2101-21011) он отличался не цепным, а ременным приводом распределительного вала. В остальном, за мелкими исключениями, конструкция основных систем повторяла двигатель более старых классических заднеприводных моделей ВАЗ. Замена цепи на приводной ремень также вносила некоторые коррективы в обслуживание двигателя. Как отрегулировать зажигание на автомобилях с двигателем ВАЗ 2105, как правильно выставить момент зажигания, какие инструменты и приспособления для этого нужны, будем разбираться прямо сейчас.

Содержание

• 1 Зажигание ВАЗ 2105: признаки неисправности, устройство
• 2 Регулировочные данные и номиналы зажигания ВАЗ 2105
• 3 Как выставить зажигание ВАЗ 2105 правильно

Зажигание ВАЗ 2105: признаки неисправности, устройство

Изначально на автомобилях ВАЗ 2105 с 1980 года была установлена классическая контактная система зажигания вплоть до 1989 года. Позже ее заменили на бесконтактную, но принцип работы системы остался прежним. Стабильность работы системы влияет не только на запуск, экономичность и мощность двигателя, но и на характер его работы. Неправильно выставленное или сбитое зажигание, точнее, момент образования искры в камере сгорания, может привести к детонации двигателя, а это прямая угроза разрушения как цилиндро-поршневой группы, так и других элементов силового агрегата.

Зажигание ВАЗ 2105 состоит из основных элементов, каждый из которых подвержен своим болячкам:

1. Трамблер, прерыватель-распределитель (2). В любой системе зажигания он выполняет функцию не только распределения напряжения между свечами цилиндров в определенной последовательности (1-3-4-2), но и отвечает за своевременную подачу импульса на катушку зажигания с помощью контактной группы 4, которая в свою очередь генерирует ток высокого напряжения для образования искры на электродах свечи.
2. Катушка зажигания (5). В автомобилях ВАЗ 2105 используется маслонаполненная катушка разомкнутого типа Б-117. Ее задача — преобразовывать ток 12 В в ток высокого напряжения (около 12-24 кВ) по сигналу с коммутатора 6.
3. Коммутатор 6 представляет собой монтажную плату на полупроводниках для управления системой зажигания. После подачи управляющего импульса с реле зажигания 7, коммутатор замыкает цепь вторичной обмотки катушки 5, активируя повышающий трансформатор.
4. Система активируется с помощью контактной группы
   замка зажигания 8.

Бесконтактная система зажигания работает по такому же принципу. Разница между ними заключается в том, что в трамблере вместо контактной группы 4 установлен датчик Холла, который работает более стабильно и не требует точной регулировки зазора между контактами. Схема контактной и бесконтактной системы зажигания ВАЗ 2105 для ознакомления приведена ниже.

Регулировочные данные и номиналы зажигания ВАЗ 2105

1. Для бесконтактной системы зажигания применяются свечи А17ДВ-10 или или их аналоги. Зазор между электродами свечей должен быть в пределах 0,8 мм, а для свечей А17ДВ (для контактного зажигания) зазор составляет 0,6 мм. Стандартная свеча ВАЗ 2105
2. Марки коммутаторов для зажигания ВАЗ 2105 — 3620.3734, HIM-52, ВАТ10. 2 или PZE4020. Коммутатор должен подавать импульс на катушку в пределах
   9 Ампер.


3. Трамблер для контактной системы зажигания марки 30.3706, зазор между контактами при полностью разомкнутых пластинах составляет от 0,35 до 0,45 мм, регулируется с помощью щупа. Для бесконтактного зажигания ВАЗ 2105 применяется трамблер марки 37/38.3706, который не требует регулировки зазора.

4. Угол опережения зажигания на двигателях ВАЗ 2105 составляет 3-5 градусов.

Зная эти номиналы и регулировочные данные, мы легко настроим систему зажигания ВАЗ 2105 и выставим момент зажигания точно и быстро. Для регулировки нам пригодится либо стробоскоп, либо контрольная лампа на 12 В, либо можно обойтись без них и выставить зажигание по меткам на передней крышке коленвала и шкиве коленвала.

Как выставить зажигание ВАЗ 2105 правильно

Первые признаки проблем с зажиганием на ВАЗ 2105 понятны — это в первую очередь плохой запуск двигателя, высокий расход топлива, потеря мощности, хлопки в карбюратор или в глушитель, а также провалы при смене оборотов, разгоне или трогании с места.

В худшем случае может наблюдаться детонация или полный отказ в запуске мотора как на холодную, так и на горячую.

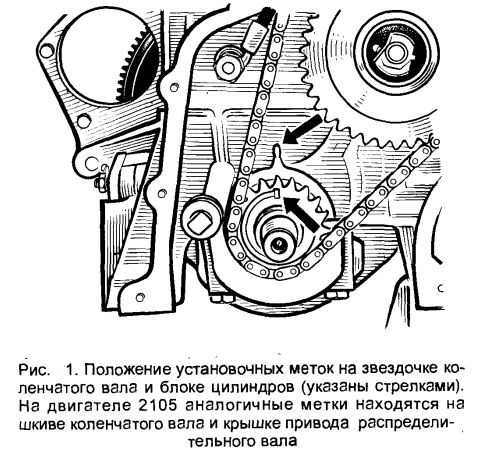

Как мы уже выяснили, опережение зажигания должно быть в пределах 3-5 градусов на такте сжатия. Осталось разобраться, как определить такт сжатия в первом или любом другом цилиндре. Поскольку метки на шкиве и на передней крышке коленвала соответствуют ВМТ (верхней мертвой точке) в первом цилиндре, то спорить с ним мы не станем и выясним, как определить такт сжатия именно в первом цилиндре.

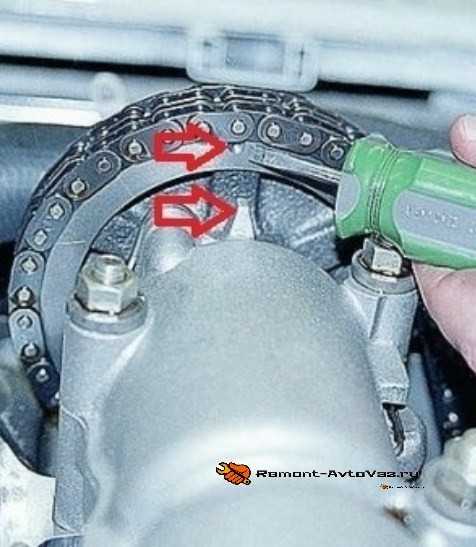

Для этого смотрим на фото выше и видим три метки на крышке напротив метки 4 на шкиве коленвала. Метка 3, самая большая, соответствует верхней мертвой точке в первом цилиндре. Метки 1 и 2 соответствуют углам опережения зажигания в

Для этого выкручиваем свечу из первого цилиндра, а вместо нее вкладываем бумажную пробку в отверстие или просто прикрываем его большим пальцем. Головкой на 38 или спецключом для гайки коленвала вращаем его по часовой стрелке до тех пор, пока пробка не выстрелит или же наш палец не вытолкнет давлением воздуха. Готово. Осталось точно совместить метки на шкиве с меткой 2 на крышке.

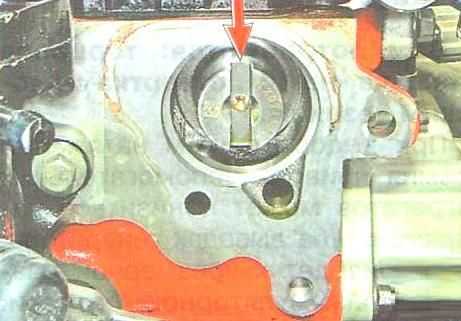

Теперь открываем крышку трамблера и проверяем положение бегунка. Он должен быть направлен в сторону контактного разъема на крышке трамблера для первого цилиндра. Если это не так, переставляем бегунок. После этого выставляем точный момент опережения зажигания.

Ключом на 13 откручиваем крепление трамблера и проворачиваем его на несколько градусов до тех пор, пока контакты в контактной группе не сомкнутся. В этот момент должна проскочить искра на первом цилиндре. Чтобы определить этот момент более точно, подключаем контрольную лампу минусом на массу, а плюсом на низковольтный вывод с трамблера. Вращая трамблер, вычисляем момент, когда лампа загорится, естественно, при включенном зажигании. Закрываем крышку трамблера и запускаем двигатель.

В том случае, если у нас под руками есть стробоскоп, ничего разбирать не нужно. Для проверки момента зажигания на ВАЗ 2105 достаточно подключить стробоскоп одним высоковольтным проводом к выводу на первый цилиндр с крышки трамблера, а затем подключить штатный высоковольтный провод в тройник устройства. Низковольтный провод подключаем к выводу с трамблера или к катушке, а провода питания стробоскопа — к АКБ. В зависимости от конструкции стробоскопа, схема подключения к аккумулятору может отличаться.

Когда стробоскоп подключен, запускаем двигатель, прогреваем его на холостых оборотах и направляем луч устройства на шкив коленвала. Момент вспышки лампы стробоскопа совпадает с моментом появления искры на первом цилиндре в такте сжатия.
