Диагностика по лямбдам

Прежде чем поговорить об устройстве, работе и диагностике лямбда- зонда, обратимся к некоторым особенностям работы топливной системы. Нам поможет в этом эксперт журнала, Федор Александрович Рязанов, диагност с большим стажем работы, руководитель курсов обучения диагностов в компании «ИнжКар».

Современный автомобилист хочет владеть мощным, но в тоже время экономичным автомобилем. У экологов другое требование – минимальное содержание вредных веществ в выхлопе машины. И в данных вопросах интересы автомобилистов и экологов в итоге совпадают. И вот почему.

Известно, что когда двигатель не сжигает все топливо, расход горючего возрастает, растут затраты и на эксплуатацию автомобиля. Мощность двигателя (или ДВС) в условиях неполного сгорания топлива неизбежно падает, а крутящий момент снижается. Одновременно с этим увеличивается уровень вредных веществ в выхлопе автомобиля.

В этой связи одной из основных задач современного автомобилестроения является максимально полное сжигание топливной смеси в двигателе.

На сжигание смеси прямым образом влияет ее состав. Идеальной ситуацией является стехиометрический состав топлива. Говоря более простым языком, должна быть соблюдена пропорция – на 14,7 кг воздуха должен приходиться 1 кг топлива. Именно такое соотношение позволяет оптимально использовать и то, и другое. Владелец автомобиля получает больший крутящий момент и, как следствие, — адекватное ускорение автомобиля, равномерную работу двигателя во всех режимах работы. Также падает расход топлива, и автомобиль перестает загрязнять окружающую среду.

Отклонения от правильного состава топливной смеси – богатая и бедная смесь. Богатая топливная смесь образуется, когда в цилиндрах мало кислорода, но много топлива, которое, конечно же, из-за недостатка кислорода, полностью сгореть не сможет. Следовательно, автомобиль, работающий на богатой смеси, будет больше расходовать топливо, а избыток несгоревшего топлива, в этом случае, охладит камеру сгорания, мощность двигателя при этом будет падать, несгоревшое топливо попадет в атмосферу, загрязняя ее.

Другая ситуация: двигатель получает обедненную топливную смесь. В этом случае топливо в цилиндрах будет сгорать не полностью из-за недостатка топлива. Об экономичности, ради которой и разрабатывались такие двигатели, в этом случае также придется забыть. Ведь бедная смесь плохо горит, и это автоматически приводит к падению крутящего момента. Водителю приходится больше нажимать на газ, что в свою очередь, ведет к перерасходу топлива.

Таким образом, понятно, что со всех аспектов только стехиометрия топливной смеси (пропорция 14,7/1) является самым оптимальным режимом работы двигателя. И, конечно же, автомобиль, который только-только сошел с конвейера, обычно, укладывается во все рамки этого критерия. Но и «заводская» настройка может отличаться от идеала. Более того, в процессе эксплуатации автомобиля неизбежно наступает износ некоторых компонентов, датчики, отвечающие за настройку топливной системы, могут терять точность настроек. В итоге состав топливной смеси все больше уходит от идеальных показателей.

В этом случае как раз и необходим лямбда- зонд, он фиксирует количество кислорода в выхлопе автомобиля. И если в выхлопе окажется большое количество кислорода, это «сигнализирует» о бедной топливной смеси и, наоборот, если в выхлопе нет кислорода, это указывает на то, что смесь стала богатой. А мы уже выяснили, что и в том, и в другом случае уменьшается мощность двигателя, растет расход топлива, снижается экологичность выхлопа. Задача лямбда-зонда как раз и заключается в том, чтобы скорректировать эти отклонения.

Возьмем в качестве примера такую ситуацию: в топливной системе засорились форсунки, их производительность снизилась, смесь стала обедненной. Лямба-зонд фиксирует этот факт, а блок управления топливной системой реагирует на эту информацию и «доливает» немного топлива в цилиндры. Так происходит корректировка возникающих отклонений с учетом показаний этого датчика.

Таким образом, основное назначение лямбда- зонда заключается в том, чтобы компенсировать неизбежно возникающие в процессе эксплуатации автомобиля отклонения в составе топливной смеси.

Однако нужно понимать, что лямбда-зонд как таковой не является панацеей от всех бед, он лишь позволяет вернуть состав топливной смеси в состояние стехиометрии. Но это не устранение дефектов, а только их компенсация.

Вернемся к нашим форсункам. При загрязненных форсунках нарушается эффективность распыления бензина, топливо распыляется крупными каплями, испаряются они с трудом. И система топливоподачи рассчитывает тот объем топлива, который необходим для достижения состояния стехиометрии, для этого фиксируются показания датчика расхода воздуха. Однако если бензин в системе выпрыскивается крупными каплями, его пары полностью не смешиваются с воздухом, часть паров сгорает, а часть капель бензина попросту вылетает в выхлопную трубу. Лямбда-зонд трактует такую ситуацию как бедную смесь, а датчик топливной системы, который «не видит» отдельные капли бензина, добавляет топлива, чтобы привести смесь в состояние стехиометрии. Но в этом случае, резко повышается расход топлива.

Поэтому для работы лямбда-зонда важен не фактор того, как система справляется с выводом смеси на стехиометрию, а фактор того, какой «ценой» ей удается это сделать.

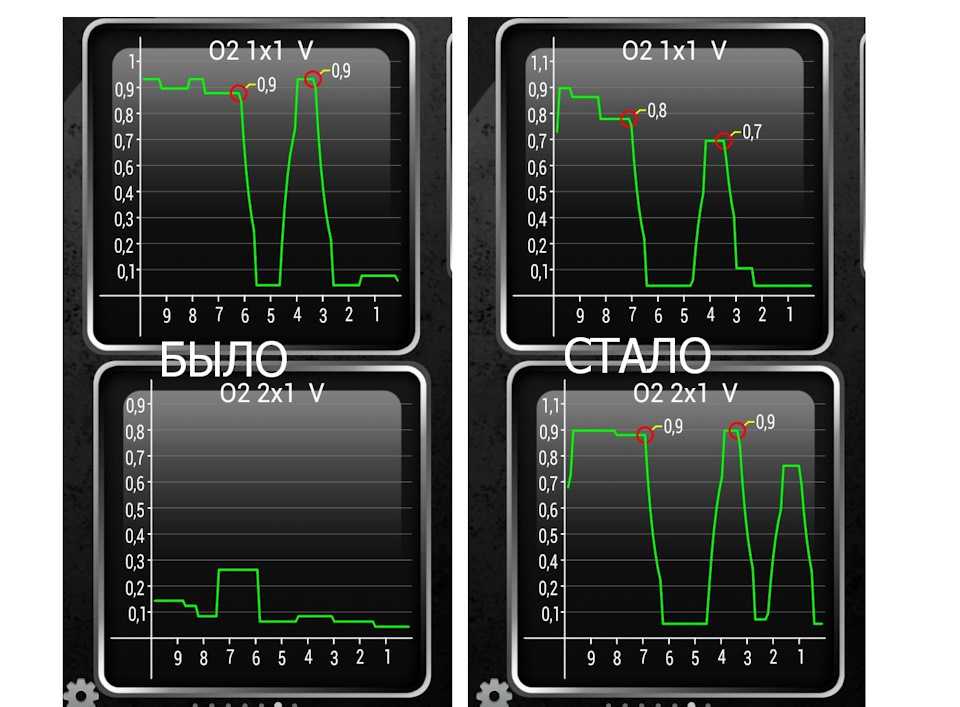

Рассмотрим осциллограмму работы лямбда- зонда. Датчик сам по себе не может отличить состояние стехиометрии от состояния богатой топливной смеси, так как и в том, и в другом случае кислорода в выхлопе нет. При отсутствии кислорода в топливе блок управления (ЭБУ – электронный блок управления) немного уменьшает количество подаваемого в цилиндр топлива. Как следствие, в выхлопе появляется кислород.

И в этом случае показания лямбда-зонда находятся ниже отметки 0,4 В, что для датчика является признаком того, что топливная смесь обеднела (LEARN). При низких показателях лямбда-зонда (ниже 0,4 В), блок управления увеличивает подачу топлива на несколько процентов, смесь становится богатой и показания датчика достигают уровня выше 0,6В. ЭБУ воспринимает это как признак того, что в топливной системе находится богатая смесь (RICH). Подача топлива уменьшается, показания лябда-зонда падают, цикл повторяется — состав смеси начинает колебаться. В такт изменению состава смеси меняются показания лямбда-зонда.

Такие колебания ЭБУ понимает как нормальное явление, указывающее на то, что состав топливной смеси находится в зоне стехиометрии.

Вспомним также, что в катализаторе автомобиля обязательно есть цирконий, этот металл способен накапливать кислород. И в фазе бедной смеси кислород запасается в катализаторе, а в фазе богатой смеси он расходуется. В результате на выходе топливной смеси катализатор дожигает все ее остатки.

На холостом ходу такие колебания возникают с частотой одно колебание примерно в одну секунду. Время такого переключения – еще один важный показатель для лямба-зонда. В нашем случае (см. осциллограмму, Рис. 1) время переключения составило 88 мс, при этом нормой является – 120 мс.

Если переключение длится долго, как в случае нашей осциллограммы (см. осциллограмму, Рис. 2) – 350 мс, да к тому же такая ситуация повторяется многократно, блок управления выдаст ошибку: «замедленная реакция лямбда-зонда».

Величины, при которых появляется эта ошибка, определяются, главным образом, настройками программного обеспечения блока управления.

Таким образом, для диагностики по лямбда-зонду необходимо изучить фазы переключения датчика. И если на осциллограмме появится хотя бы одно переключение с низкого показания на высокое (максимальное – 1В, минимальное – 0В), это значит, что лямбда-зонд работает исправно. Исправный датчик делает примерно одно переключение в секунду. Напомним, что в алгоритме работы блока управления о бедной смеси «сигналят» показания лямбда-зонда ниже 0,4В, а о богатой – выше 0,6 В. Поэтому оценить состояние топливной системы автомобиля можно и по работе датчика. В нашем случае (см. осциллограмму, Рис. 3) блоку управления удалось скомпенсировать все дефекты и вывести стехиометрию.


Вернемся к примеру с загрязненными форсунками. При обедненной смеси показания лямбда-зонда падают ниже 0,4В. Блок управления добавляет топлива до того момента, когда смесь станет богатой. Отметим, что в этом случае блок управления «самостоятельно» отклонился от установленных заводом-изготовителем в его карте параметров.

Величину отклонения он записывает в своей памяти как топливную коррекцию (fuel trime). Предельно допустимые показатели топливной коррекции для большинства современных автомобилей составляют ±20-25%. Коррекция в «плюс» означает, что блоку пришлось добавлять топлива, коррекция в «минус» — наоборот, убавлять.

Допустим, неисправность носит долговременный характер: блок управления уже дошел до предела топливной коррекции, загорается код ошибки — «Превышение пределов топливной коррекции». Стерев код, исправить такой дефект нельзя, а наличие этой неисправности повлечет за собой перерасход топлива. Стоит отметить, что уже на 15% топливной коррекции обнаруживаются проблемы: автомобиль почти не едет, но расходует большое количество топлива.

То есть важно помнить, что показатель топливной коррекции и работа лямбда-зонда – это комплексный параметр, он указывает на наличие дефекта, но не указывает конкретную причину, которую придется найти и устранить на автосервисе.

И немного об особенностях строения лямбда-зонда. Такой датчик имеет циркониевую колбочку, которая одной стороной помещена в выхлопные газы. Цирконий уникальный материал, так как сквозь него может проходить кислород. Ион кислорода, «прилипая» к атомам циркония, движется по ним, при этом на циркониевом колпачке возникает напряжение. И если все идет в штатном порядке, то диффузия ионов кислорода осуществляется равномерно, и напряжение на обкладках колбочки составляет 1В. Если в выхлопе появляется кислород, диффузия невозможна, и напряжение в этом случае равно 0В. Вместо циркония в лямбда-зондах может использоваться окись титана. Отличие циркониевого лямбда-зонда от титанового заключается в том, что первый вырабатывает напряжение, а другой – меняет свое сопротивление (в переделах от 0 до 5В), и ему нужна схема, которая переводит меняющееся сопротивление в напряжение.

Слой платины на колбочке поверх циркония позволяет снять с него напряжение, играет роль катализатора, дожигает бензин и несгоревший кислород. Все ухудшается при использовании некачественного топлива, а также топливных присадок, которые в прямом смысле закупоривают слой платины и циркония, и зонд выходит из строя. Однако в этом случае, если у зонда нет физических повреждений, обычная промывка вернет его в рабочее состояние. «Современный бич» – это добавки антидетонационных присадок в топливо. До недавнего времени в качестве присадки использовался ферроцент — опасное вещество, которое мы окрестили «красная смерть» за ее красный оттенок, а также за способность быстро выводить из строя свечи, лямбда-зонды и катализатор», — отмечает Федор Александрович. Зонд может «замерзнуть» в высоком или в низком положении, то есть или в фазе богатой, или в фазе бедной смеси. И в этом случае датчик достигнет пределов топливной коррекции и прекратит попытки выравнивать состав смеси до стехиометрии.

Диагностику состояния системы топливоподачи начинаем с подключения сканера к автомобилю. Отсутствие кода «Превышение пределов топливной коррекции» еще не говорит об отсутствии дефектов в системе топливоподачи. Необходимо в потоке данных (Data Stream) убедиться в наличии колебаний лямбда-зонда (стехиометрия достигнута), а также по величине топливной коррекции оценить, какой ценой она достигнута.

Подводя итог, еще раз отметим, что при проверке лямбда-зонда необходимо обращать внимание на колебания датчика, если они есть, датчик исправен; если же система лямбда регулирования не совершает колебаний, это может указывать или на неисправность лямбда-зонда или на бедную или богатую топливную смесь. То есть сначала надо проверить сами датчики. Для этого нужно принудительно обогатить или обеднить смесь, чтобы получить колебания лямбды и убедиться в том, что он исправен.

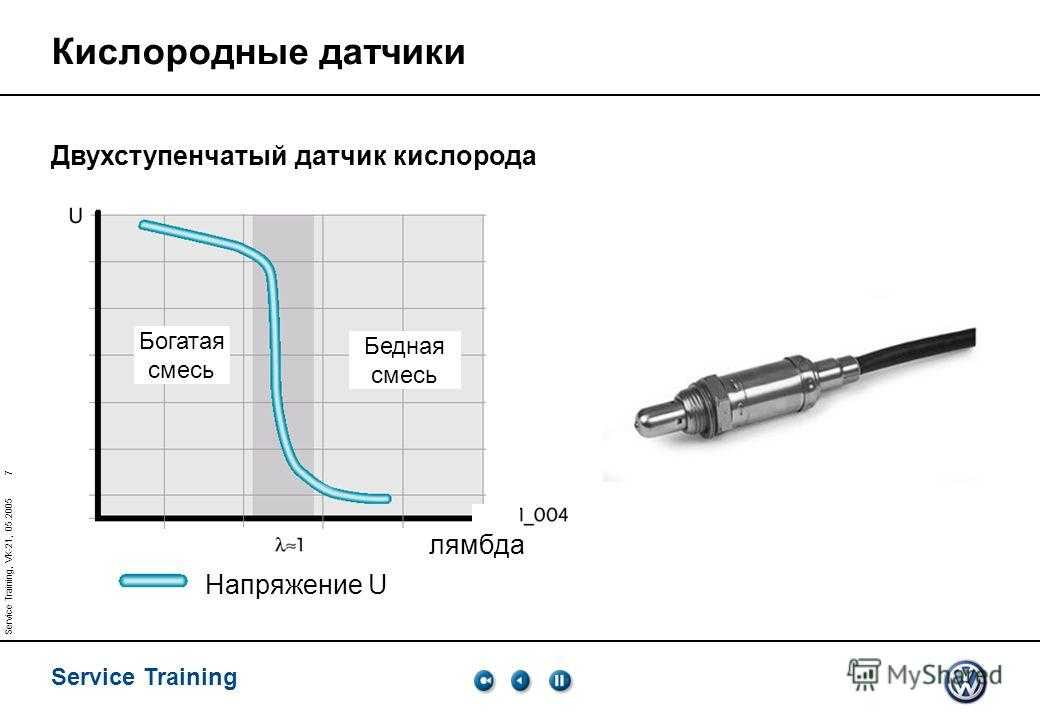

Рассмотренные выше лямбда-зонды носят название «скачковые». Т.е. они указывают на то, есть кислород в выхлопе или нет. Но все более ужесточающиеся требования к экологии заставили производителей разработать датчики, которые способны не только работать по принципу «Да-Нет», но и определять процент кисло- рода в выхлопе. Такие датчики получили название «широкополосные датчики кислорода».

Принципы их работы и особенности диагностики автомобиля по показаниям широкополосных лямбда-зондов будут рассмотрены в следующих публикациях.

МНЕНИЕ
Максим Пастухов, технический специалист компании «ДЕНСО Рус»: «Практика показывает, что основными причинами выхода из строя лямбда зондов являются: 1. Загрязнение лямбда-зонда продуктами сгорания топлива. Фактически это присадки, которые используются для повышения октанового числа бензина, устранения детонации или для других целей. Также на это влияет степень очистки топлива. Присадки, сера и парафины «закупоривают» проводящий слой лямбда-зонда, и он «слепнет». Блок управления переводит двигатель в аварийный режим, и мы видим на приборной панели значок «Проверьте двигатель». Кстати, от вышеописанных вещей страдают также свечи зажигания, клапаны, катализатор и др. компоненты двигателя. Имеет смысл комплексно подходить к ремонту, если лямбда-зонд вышел из строя. 2. Агрессивная смесь, которой посыпают наши дороги. Она разъедает изоляцию проводов и сами провода. Мы для защиты от этого используем двойную изоляцию проводов, а также прячем место сварки проводов с датчиком внутрь лямбда-зонда».

09.04.2014 г.

Ваше Имя:

Ваш комментарий: Внимание: HTML не поддерживается! Используйте обычный текст.

Оценка: Плохо           Хорошо

Введите код, указанный на картинке:

Продолжить

Как работает и что показывает датчик кислорода

Если вы попали сюда по запросу о показаниях второго (2) лямбда-зонда, то вам СЮДА.

Итак, попробуем разобраться в том как работает датчик кислорода. Ну, как вы уже знаете есть много датчиков, необходимых для работы современного двигателя, но, однако функция других датчиков зачастую не так важна, как функция датчиков кислорода.

Эти датчики считывают количество несгоревшего кислорода в выхлопных газах. Затем компьютер использует это значение для баланса топливной смеси. Когда содержание кислорода в выхлопных газах увеличивается (характеризует смесь как обедненную) выходное напряжение датчиков уменьшается. Это является сигналом для ЭБУ к увеличению объема топлива подаваемого через форсунки. В свою очередь, когда содержание кислорода в выхлопных газах снижается (характеризует смесь как богатую), датчик кислорода увеличивает напряжение выходного сигнала, а компьютер реагирует путем уменьшение подачи топлива. Как только количество топлива уменьшается, мы возвращаемся к обедненной смеси, и напряжение на датчике падает. Этот процесс многократно повторяется пока двигатель работает. Это непрерывный цикл обратной связи является сердцем системы контроля подачи топлива.

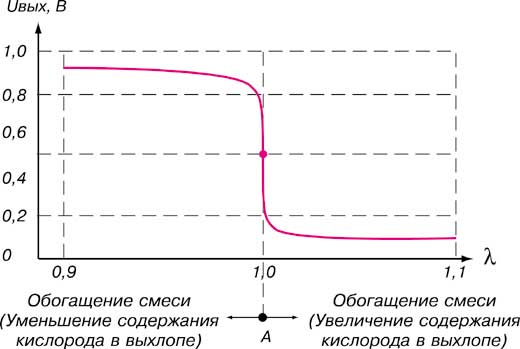

Типичные показания датчика при обедненной смеси — напряжение между 0 и 0.3 В и для богатой смеси показания в диапазоне от 0.6 до 1 вольта. Идеальная воздушно-топливная смесь (14.7:1) создает напряжение на выводах датчика 0.5 В

Так почему бы просто не поддерживать постоянно дозированное количество топлива, которое изменяется с положения дроссельной заслонки? На самом деле, довольно много факторов влияют на количество топлива, которое необходимо для поддержания отношения 14. 7:1. Некоторые из этих факторов: качество топлива, атмосферное давление, влажность и многое другое. Таким образом, необходимы О2-датчики (датчики кислорода)! Количество раз в единицу времени обновлений информации датчиками весьма разнятся, но большинство современных датчиков в среднем обновляют показания минимум полдюжины раз в секунду. Старые датчики обновляли показания медленно порядка одного раза в секунду, так что вы можете себе представить насколько лучше стали контролировать выхлоп современные датчики.

Старые кислородные датчики, использовавшиеся до 1982 года были 1 или 2 проводные неподогреваемого типа. Эти датчики не будут на самом деле начинать правильно регистрировать состояние выхлопной пока датчик не нагреется, чтобы достичь свой рабочий диапазон. В результате компьютер работает в режиме «открытого контура» (использование заданных топливных значений, которые фактически заставляют двигатель работать на переобогащенной смеси) в течение более длительных периодов времени. Все датчики нового типа «с подогревом» (датчик ho2s), которые включают нагревательный элемент для приведения датчика до рабочей температуры быстрее, обычно это занимает меньше минуты, так быстро, как это возможно, даже за 10 секунд — это возможно! Нагревательные элементы предотвращают охлаждение датчиков, когда двигатель работает на холостом ходу. Эти подогреваемые датчики имеют обычно 3 и 4 провода в конструкции своих разъемов.

Есть несколько различных видов датчиков, которые различаются по химическому составу и дизайну, но их назначение и функции остаются неизменными. Техника за эти годы вышла далеко за рамки того, что описано на этой странице, но есть несколько вещей, которые нужно понимать. Датчики кислорода сравнивают содержание кислорода в окружающем воздухе с содержанием кислорода в выхлопных газах. Наружного воздух попадает в датчик через отверстие в корпусе датчика или через разъем проводки. Некоторые типы датчиков генерируют (изменяют) напряжение, когда изменяется содержание кислорода в выхлопных газах, а некоторые изменяют сопротивление. Новейший тип, обогреваемые широкополосные O2 датчики (кислородные датчики) имеют диапазон напряжений от 2 до 5 вольт.

Несмотря на все их различия и фактические показания выдаваемые датчиками, компьютер обрабатывает информацию так, что у нас ожидаются значения от 0 до 1 В. Есть пара исключений, конечно. Некоторые типы кислородных датчиков «Титания» с подогревом могут производить напряжение до 5 вольт. Это значение не изменяется с помощью компьютера. Еще один тип того же датчика настроен для чтения значений противоположное тому, что вы ожидаете. Высокое напряжение указывают на бедную смесь и низкое напряжение на богатую. Эти 2 типа датчиков кислорода не распространены и использовались в основном на некоторых Ниссанах, Jeep’ах и Иглах. В каждом правиле должны быть исключения! Инженеры они такие, да, я знаю.

Вы также заметите, что на большинстве автомобилей после ’96 года, есть второй комплект датчиков кислорода за каталитическим нейтрализатором (т. е. там стоит вторая лямбда, он же 2 датчик кислорода). Их функция такая же, как и передних О2 датчиков, а их показания используются по-разному, и их целью является измерить эффективность преобразователей, а не контролировать соотношение топлива двигателя. Вы можете обратиться к нашей статье «коды по датчику кислорода» и «помощь в диагностике» для дальнейшего уточнения показаний датчиков кислорода. Эти статья содержат ценную диагностическую информацию и процедуры проведения испытаний, а также возможные причины кодов ошибок по богатой или бедной смеси. Я надеюсь, что вы нашли эту информацию полезной.

Англоязычный оригинал

С уважением, перевод предоставлен коллективом мастерской Works-Garage.

Works-Project.ru

Как проверить лямбда-зонд мультиметром — Kvazar-wp

Экологические нормы становятся более жесткими, поэтому в каждую машину устанавливают катализатор (каталитический нейтрализатор), благодаря которому выхлопные газы становятся менее токсичными. Среди условий для правильной и долгой работы катализатора — контроль топливно-воздушной смеси. Эта роль возложена на датчик, который именуется лямбда-зондом. Если он работает не в полную силу или ломается, топливо становится менее качественным, что плохо сказывается на работоспособности двигателя. Мастера рекомендуют проверять датчик каждые 10 тыс км, даже если нет явных признаков сбоя. Давайте разбираться, как проверить лямбда-зонд мультиметром.

Contents

• 1 Особенности устройства
• 2 Проверяем напряжение
• 3 Проверяем сопротивление
  • 3.1 Вопрос — ответ

Особенности устройства

Датчик так называется из-за буквы (ƛ) греческого алфавита лямбда, обозначающей в автомобильной области коэффициент превышения уровня воздуха в топливовоздушной смеси. То есть это элемент, измеряющий кислородный объём в выхлопе. Он сравнивает его со стандартом, при несоответствии показаний подаёт сигнал. Называется также кислородным датчиком.

Место расположения соответствует количеству датчиков в машине. Если автомобиль выпустили до начала 21 века, обычно датчик один (под капотом, перед катализатором). В более современных авто от двух датчиков: первый — на привычном месте, другой — под днищем.

Принцип функционирования основан на прохождении выхлопов через датчик, внутрь которого идет чистый атмосферный воздух. Так как окислительная способность этих двух масс отличается, создаётся разность потенциалов, значения выводятся на электронный блок управления. Система в датчике начинает функционировать, когда прогрев достигает от трех до четырех сотен градусов (в титановых разновидностях нужна ещё более высокая t°), чтобы твердый электролит мог проводить электричество

Есть несколько видов датчиков, очень популярны циркониевые, которые бывают одно-, двух-, трёх- и четырехпроводные.

Обычно лямбда-зонд становится неисправен из-за проблем с топливом: плохое качество, попадание внутрь (как и масла) или проблемы с подачей.

Признаками того, что с датчиком неполадки, могут быть:

1. Падение или “плавание” оборотов на холостом ходу.
2. “Дерганье” авто, после запуска движка появляются необычные хлопки.
3. Снижение мощности двигателя, медленная реакция, когда нажимается газовая педаль.
4. Сильный перегрев мотора, увеличение бензинового расхода.
5. Изменение запаха в выхлопной трубе (более «ядерные”).

Конечно, лучше не допускать появление таких признаков, регулярно выполняя проверку датчика кислорода мультиметром на неисправность.

Срок использования лямбда-зонда 60-130 тыс. км, но его служба может закончиться раньше из-за неблагоприятных факторов.

Перед тестированием датчика измерительным прибором важно провести его осмотр. Не должно быть оплавленных мест, обрывов. Нужно обратить внимание на состояние нижней части, которая прячется в катализаторе (для этого датчик выкручивается). Если замечены отложения, датчик важно заменить из-за его плохой работоспособности.

Если внешне не выявлено никаких проблем, приступаем к тестированию тестером.

Перед измерениями советуем посмотреть на картинку, которая поможет при распределении щупов измерителя в зависимости от модели кислородного датчика:

Также полезно прочитать статью о правильном использовании мультиметра, а также руководство к своей модели кислородного датчика.

Благодаря изложенной ниже информации вы узнаете, как проверить мультиметром лямбда-зонд с 4 контактами и другими вариациями, потому что принцип тестирования схож.

Проверяем напряжение

Способ, как проверить напряжение в цепи подогрева своими руками:

1. Включить зажигание без снятия разъёма с лямбда-зонда.
2. Соединить щупы с цепью подогрева.
3. Посмотреть на значения мультиметра: в норме они такие же, как напряжение на АКБ — 12 В.

Два момента:

1. «+» направлен на датчик от АКБ с помощью предохранителя. Если его нет, нужно прозвонить эту цепь.
2. «—» идёт от управленческого блока. Если не обнаружили, тестируйте клеммы линии «лямбда-зонд — электронный управленческий блок».

Как померить опорное напряжение:

1. Включить зажигание.
2. Замерить напряжение между массой и сигнальным проводком.
3. Норма показаний — приблизительно 0,45-0,50 В.

Полезное видео, как прозвонить лямбда зонд мультиметром на исправность:

Важно проверить сигнал, то есть восприимчивость наконечника. Инструкция, как проверить датчик кислорода мультиметром:

1. Завести автомобиль и прогреть движок до семи-восьми десятков градусов°. Довести его до трех тысяч оборотов в минуту и удерживать так две-три минуты, чтобы датчик был прогретым.
2. Отрицательный провод мультиметра подключить на корпус движка (к массе авто). Положительный к сигнальному проводку (чаще это черный проводок).
3. Посмотреть на показания мультиметра. В норме они варьируются от 0,2 до 1 В, часто меняясь. Примерно за десять секунд датчик включается такое же количество раз. Если мультиметр показывает 0,5 В, а включения нет, датчик неисправен.
4. Нажать газовую педаль в пол и резко отпустить. У рабочего датчика значение в 1 В, после чего падает до 0. Если при манипуляциях с педалью значения не меняются и показывают, скажем, 0,4 В, лямбда-зонд неисправен.

Если же напряжения вообще нет, проведите диагностику проводки: прощупайте с помощью мультиметра все кабели, которые соединяют реле с выключателем зажигания.

Проверяем сопротивление

Как проверить сопротивление:

1. Выбрать на мультиметре режим измерения сопротивления и диапазон 200 Ом.
2. Вывести из колодки лямбда-зонда контакты нагревателя (например, в датчике с четырьмя контактами это 3 и 4 разъёмы).
3. Присоединить наконечники мультиметра к выходам и посмотреть на показания.

В норме значение в диапазоне 2-10 Ом в зависимости от модели кислородника. Часто показание выше 5 Ом указывает на отличную функциональность лямбда-зонда. Если на дисплее нет никаких показаний, произошел разрыв цепи, то есть в нагревателе порвался провод.

Вы узнали, как проверить лямбда-зонд мультиметром правильно и безопасно. Делитесь своим опытом в комментариях.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как проверить напряжение датчика кислорода мультиметром?

Имя: Матвей

Ответ: Чтобы проверить напряжение в цепи подогрева, нужно включить зажигание без снятия разъёма с лямбда-зонда. Соединить щупы с цепью подогрева. Посмотреть на значения мультиметра: в норме они должны совпасть с напряжением на АКБ — 12 В.



Вопрос: Как проверить цифровым мультиметром лямбда зонд 4 контакта?

Имя: Дмитрий

Ответ: Кислородный датчик можно проверить на напряжение и сопротивление. Во втором случае нужно выбрать на мультиметре режим измерения сопротивления и диапазон 200 Ом. Вывести из колодки лямбда-зонда контакты нагревателя (например, в датчике с четырьмя контактами это 3 и 4 разъёмы). Присоединить наконечники мультиметра к выходам и посмотреть на показания.



Вопрос: Как проверить опорное напряжение лямбды мультиметром?

Имя: Рамиль

Ответ: Включить зажигание. Замерить напряжение между массой и сигнальным проводком. Норма показаний — приблизительно 0,45-0,50 В.



Вопрос: Как правильно прозвонить лямбда-зонд мультиметром?

Имя: Александр

Ответ: Советуется проверять восприимчивость наконечника датчика. Для этого завести автомобиль и прогреть движок. Довести его до трех тысяч оборотов в минуту и удерживать так две-три минуты. Отрицательный провод мультиметра подключить на корпус движка (к массе авто). Положительный к сигнальному проводку (чаще это черный проводок).



Как проверить лямбда зонд? — 2 ответа

Перво-наперво при выходе из строя и неисправности лямбды в поведении авто появляются несколько ощутимых последствий:

• Увеличенный расход топлива
• Нестабильная работа двигателя авто (рывки)
• Нарушается работа катализатора (повышается токсичность)

Затем, чтобы проверить лямбда-зонд, для начала можно выкрутить и провести визуальную проверку (так же как и визуальная проверка свечей может о многом рассказать).

Визуальная проверка лямбда-зонда

На автомобилях устанавливается несколько видов лямбд, датчики могут быть с одним, 2-мя, 3-мя, 4-мя даже пятью проводами, но стоит запомнить что в любом из вариантов один из них является сигнальным (зачастую чёрный), а остальные предназначены для подогревателя (как правило они белого цвета).

Чем и как можно проверить лямбду

Для проверки потребуется цифровой вольтметр (лучше аналоговый вольтметром, поскольку у него время «дискретизации» значительно меньше чем у цифрового) и осциллограф если есть возможность, измерения будут более точнее. Перед проверкой следует прогреть авто поскольку лямбда правильно работать при температуре более 300C°.

Сначала ищем провод обогрева:

Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра. При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика. При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.

Проверка лямбда-зонда тестером

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

Исключения:

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

И так подведу итог чем можно проверить лямбда зонд: внешним осмотром, мультиметром, прогревом, осциллографом, бортовой системой.

Если отключить лямбда зонд и выполнять проверку без машины, можно измерить только опорное сопротивление. При подключенном элементе, можно измерить сопротивление и напряжение на прогретом двигателе.

Как проверить лямбда зонд мультиметром

Принцип проверки лямбда зонда на всех автомобилях похож. Отличия бывают только в напряжении. Детальнее разобраться поможет проверка на разных машинах.

К примеру, для проверки на Шкоде Октавия, выставляем на мультиметре сопротивление 200 Ом. Когда двигатель холодный оптимальное значение будет равно 9 Ом. Если прогреть двигатель, значение уменьшится за счет токопроводящего напыления.

После этого замеряем чувствительность датчика. Выставляем мультиметр в режим постоянного тока. Подсоединив красный щуп к лямбда зонду а черный к массе, нужно включить зажигание. Показатели будут находиться на уровне 0,45-0,47 V. После прогрева машины показатели будут прыгать от 0,1 до 0,9 V.

Проверка лямбда зонда на Тойоте Камри выполняется также. При включенном зажигании будет показывать до 0,5 V, а при постоянной работе мотора на уровне 2000 оборотов — 0,1 — 0,9 V.

Приблизительно такие же показатели будут на Форд Фокус. Только если нажать педаль газа, а потом ее резко отпустить, мультиметр покажет 1 V. На Камри и Октавии значение может быть чуть ниже — 0,8 V. Это означает, что лямбда зонд работает нормально.

Кислородный датчик: устройство, назначение, диагностика

Сомнительная заправка, плохой бензин, «чек» на панели — стандартный и быстрый путь к замене кислородного датчика. Про лямбда-зонд слышали многие автомобилисты, но мало кто разбирался, за что именно он отвечает и почему так легко выходит из строя. Рассказываем про датчик кислорода — «обоняние» двигателя.

Лямбда и стехиометрия двигателя

Название датчика происходит от греческой буквы λ (лямбда), которая обозначает коэффициент избытка воздуха в топливно-воздушной смеси. Для полного сгорания смеси соотношение воздуха с топливом должно быть 14,7:1 (λ=1). Такой состав топливно-воздушной смеси называют стехиометрическим — идеальным с точки зрения химической реакции: топливо и кислород в воздухе будут полностью израсходованы в процессе горения. При этом двигатель произведёт минимум токсичных выбросов, а соотношение мощности и расхода топлива будет оптимальным.

Если лямбда будет <1 (недостаток воздуха), смесь станет обогащённой; при лямбде >1 (избыток воздуха) смесь называют обеднённой. Чересчур богатая смесь — это повышенный расход топлива и более токсичный выхлоп, а слишком бедная смесь грозит потерей мощности и нестабильной работой двигателя.

Зависимость мощности и расхода топлива от состава смеси

Из графика видно, что при λ=1 мощность двигателя не пиковая, а расход топлива не минимален — это лишь оптимальный баланс между ними. Наибольшую мощность мотор развивает на слегка обогащённой смеси, но расход топлива при этом возрастает. А максимальная топливная эффективность достигается на слегка обеднённой смеси, но ценой падения мощности. Поэтому задача ЭБУ (электронного блока управления) двигателя — корректировать топливно-воздушную смесь исходя из ситуации: обогащать её при холодном пуске или резком ускорении, и обеднять при равномерном движении, добиваясь оптимальной работы мотора во всех режимах. Для этого блок управления ориентируется на показания датчика кислорода.

Зачем нужен кислородный датчик

Датчиков в современном двигателе великое множество. С помощью различных сенсоров ЭБУ замеряет температуру забортного воздуха и его поток, «видит» положение дроссельной заслонки, отслеживает детонацию и положение коленвала — словом, внимательно следит за воздухом «на входе» и показателями работы мотора, регулируя подачу топлива для создания оптимальной смеси в цилиндрах.

Схема лямбда-коррекции двигателя

Лямбда-зонд показывает, что же получилось «на выходе», замеряя количество кислорода в выхлопных газах. Другими словами, кислородный датчик определяет, оптимально ли работает мотор, соответствуют ли расчёты ЭБУ реальной картине и нужно ли вносить в них поправки. Основываясь на данных с лямбда-зонда, ЭБУ вносит соответствующие коррекции в работу двигателя и подготовку топливно-воздушной смеси.

Где находится кислородный датчик

Датчик кислорода установлен в выпускном коллекторе или приёмной трубе глушителя двигателя, замеряя, сколько несгоревшего кислорода находится в выхлопных газах. На многих автомобилях есть ещё один лямбда-зонд, расположенный после каталитического нейтрализатора выхлопа — для контроля его работы.

Если у двигателя две головки блока (V-образники, «оппозитники»), то удваивается количество выпускных коллекторов и катализаторов, а значит и лямбда-зондов — у современной машины может быть и 4 кислородных датчика.

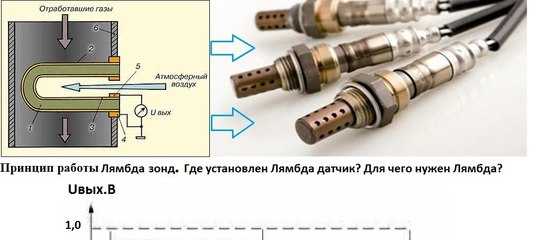

Устройство кислородного датчика

Классический лямбда-зонд порогового типа — узкополосный — работает по принципу гальванического элемента. Внутри него находится твёрдый электролит — керамика из диоксида циркония, поэтому такие датчики часто называют циркониевыми. Поверх керамики напылены токопроводящие пористые электроды из платины. Будучи погружённым в выхлопные газы, датчик реагирует на разницу между уровнем кислорода в них и в атмосферном воздухе, вырабатывая на выходе напряжение, которое считывает ЭБУ.

Циркониевый элемент лямбда-зонда приобретает проводимость и начинает работать только после прогрева до температуры 300 °C. До этого ЭБУ двигателя действует «вслепую» согласно топливной карте, без обратной связи от кислородного датчика, что повышает расход топлива при прогреве двигателя и количество вредных выбросов. Чтобы быстрее задействовать лямбда-зонд, ему добавляют принудительный электрический подогрев. Кислородные датчики с подогревом внешне отличаются увеличенным количеством проводов: у них 3–4 жилы против 1–2 у обычных датчиков.

В названии узкополосного датчика кроется его недостаток — он способен замерять количество кислорода в выхлопе в достаточно узком диапазоне. ЭБУ может корректировать смесь по его показаниям только в некоторых режимах работы мотора (холостой ход, движение с постоянной скоростью), что не отвечает современным требованиям по экономичности и экологичности двигателей. Для более точных замеров в широком диапазоне используют широкополосный лямбда-зонд (A/F-сенсор), который также называют датчиком соотношения «воздух-топливо» (Air/Fuel Sensor). Обычно к нему подходят 5–6 проводов, хотя бывают и исключения.

Внешне «широкополосник» похож на обычный датчик кислорода, но внутри есть отличия. Благодаря специальным накачивающим ячейкам эталонный лямбда-коэффициент газового содержимого датчика всегда равен 1, и генерируемое им напряжение постоянно. А вот ток меняется в зависимости от количества кислорода в выхлопных газах, и ЭБУ двигателя считывает его в реальном времени. Это позволяет электронике быстрее и точнее корректировать смесь, добиваясь её полного сгорания в цилиндрах.

Почему до сих пор производят узкополосные датчики? Во-первых, для старых автомобилей, где A/F-сенсоры не применялись. Во-вторых, из-за особенностей «широкополосника» его нельзя устанавливать после катализатора, где он быстро выходит из строя. А контролировать работу катализатора как-то надо. Поэтому в современных двигателях ставят два лямбда-зонда разного типа: широкополосный (управляющий) — в районе выпускного коллектора, а узкополосный (диагностический) — после катализатора.

Причины и признаки неисправности лямбда-зонда

Основная причина поломок кислородных датчиков — некачественный бензин: свинец и ферроценовые присадки оседают на чувствительном элементе датчика, выводя его из строя. На состояние лямбда-зонда влияет и нестабильная работа двигателя: при пропусках зажигания от старых свечей или пробитых катушек несгоревшая смесь попадает в выхлопную систему, где догорает, выжигая и катализатор, и датчики кислорода. Приговорить датчик также может попадание в цилиндры антифриза или масла.

Самый очевидный признак неисправности лямбда-зонда — индикатор Check Engine на приборной панели. Считав код ошибки с помощью сканера или самодиагностики, можно проверить, какой именно датчик вышел из строя, если их несколько. Иногда всё дело в повреждённой проводке датчика — с проверки цепи и стоит начать поиск поломки.

Но далеко не всегда проблемный лямбда-зонд зажигает «Чек»: иногда он не ломается полностью, а медленно умирает, давая при этом ложные показания, из-за чего ЭБУ двигателя неверно корректирует состав смеси. В этом случае нужно ориентироваться на косвенные признаки — ухудшение работы двигателя.

Проблемы с датчиком кислорода нарушают всю систему обратной связи и лямбда-коррекции, вызывая целый букет неисправностей. Прежде всего, это увеличение расхода топлива и токсичности выхлопа, снижение мощности и нестабильный холостой ход. Если вовремя не заменить лямбда-зонд, следом выйдет из строя каталитический нейтрализатор, осыпавшись из-за перегрева от обогащённой смеси.

Универсальные кислородные датчики

Цена на оригинальные датчики кислорода вряд ли обрадует автомобилистов, но все лямбда-зонды работают по единому принципу, что позволяет без труда подобрать замену. Главное, чтобы соответствовал типа датчика (широкополосный/узкополосный), количество проводов и резьбовая часть. В продаже есть универсальные кислородные датчики без разъёма, которые можно использовать на десятках моделей автомобилей — подобрать и купить лямбда-зонд не составляет проблемы.

Чтобы избежать проблем с кислородными датчиками, следите за состоянием двигателя, заправляйтесь качественным топливом и регулярно выполняйте компьютерную диагностику, которая позволит выявить неисправности на ранней стадии.

Лямбда зонд: признаки неисправности и диагностика

Кислородный датчик, иначе «лямбда-зонд», выполняет важную роль регулировки соотношения объема воздуха к объему топлива в камере сгорания автомобиля, таким образом деталь корректирует состав топливной смеси для достижения максимальной эффективности работы мотора при минимальной токсичности выбросов в атмосферу. Кислородный датчик не только положительно влияет на окружающую экологию, но и позволяет двигателю работать в полную мощность на минимальном расходе топлива.

Как правило, лямбда-зонд устанавливается перед и после катализатора, для двигателей V6, V8, V10 количество датчиков в два раза больше. В среднем ресурс датчика кислорода составляет 50 -100 тыс. км, в зависимости от качества детали и условий эксплуатации автомобиля. Следить за состоянием лямбда-зонда крайне важно, так как неисправность детали приводит к серьезным нарушениям в работе двигателя. Если вы обнаружили поломку, не стоит ее игнорировать, рекомендуем произвести замену детали в кратчайшие сроки. Кроме того, существует несколько факторов, которые могут привести к досрочной поломке датчика: использование химических средств для очистки корпуса датчика, попадание на поверхность антифриза или тормозной жидкости, повышенное содержание свинца в составе топлива, использование топливной смеси низкого качества, эксплуатация некачественного или «забитого» топливного фильтра.

Внешние признаки выхода из строя кислородного датчика:

• увеличение расхода топлива
• рывки во время движения
• неисправная работа катализатора
• повышение токсичности выхлопа
• наличие кода неисправности (DTC)

Если вы заметили один из приведенных симптомов, советуем провести диагностику и оценить состояние установленного лямбда-зонда.

Как проверить состояние лямбда-зонда

1. Проведите визуальный осмотр датчика на наличие утечек в системе выпуска отработавших газов, сажи или загрязнений на поверхности детали (в этом случае деталь лучше сразу заменить). Работающий датчик должен быть светло-серого цвета, если же цвет изменился на красный – скорее всего произошло загрязнение топливными присадками, и необходима замена детали.
2. Проверьте провода и электрические разъемы системы управления двигателем на наличие признаков попадания воды.
3. Если в вашем распоряжении есть вольтметр, вы можете провести диагностику датчика на работающем двигателе:
   — отключите лямбда-датчик от штатной колодки и подключите к вольтметру;
   — при режиме в 2500 оборотов /мин и вынутой вакуумной трубке датчик должен выдавать 0,9 В; неисправный датчик покажет результаты ниже 0,3 В. При работе двигателя в 1500 оборотов/мин датчик должен показывать напряжение примерно в 0,5 В.
4. Проверьте диагностические коды DTC — такую процедуру лучше проводить в условиях автосервиса.

Купить лямбда вы можете у нас в интернет-магазине «Железка73.рф». Мы обязательно поможем сделать правильный выбор, ответим на все ваши вопросы. Обращайтесь, это выгодно и удобно.

Производитель	Номер детали	Наименование	Применяемость*
DENSO	DOX0106	Лямбда-зонд DENSO	LEXUS LS
DENSO	DOX0109	Лямбда-зонд DENSO	SUZUKI SWIFT
DENSO	DOX0110	Лямбда-зонд DENSO	LEXUS LS
DENSO	DOX0113	Лямбда-зонд DENSO	DAIHATSU COPEN
DENSO	DOX0114	Лямбда-зонд DENSO	AUDI A4
DENSO	DOX0125	Лямбда-зонд DENSO	AUDI 100
DENSO	DOX0119	Лямбда-зонд DENSO	AUDI Q7
DENSO	DOX0120	Лямбда-зонд DENSO	ALFA ROMEO 145
DENSO	DOX1371	Лямбда-зонд DENSO	FORD FIESTA
DENSO	DOX1000	Лямбда-зонд DENSO	DAEWOO ARANOS
DENSO	DOX0307	Лямбда-зонд DENSO	SUBARU FORESTER
DENSO	DOX0343	Лямбда-зонд DENSO	MITSUBISHI OUTLANDER
DENSO	DOX0351	Лямбда-зонд DENSO	FIAT SEDICI
DENSO	DOX0238	Лямбда-зонд DENSO	LEXUS GS
DENSO	DOX0261	Лямбда-зонд DENSO	TOYOTA PREVIA
DENSO	DOX0306	Лямбда-зонд DENSO	SUBARU IMPREZA
DENSO	DOX1409	Лямбда-зонд DENSO	HONDA ACCORD V
DENSO	DOX0237	Лямбда-зонд DENSO	TOYOTA YARIS
DENSO	DOX2004	Лямбда-зонд DENSO	FORD C-MAX I
DENSO	DOX0111	Лямбда-зонд DENSO	TOYOTA COROLLA

* Применяемость деталей конкретно для Вашего автомобиля уточняйте по телефону: 72-60-60.

Что делает лямбда-зонд?

Что такое лямбда-зонд?

Проще говоря, лямбда-зонд измеряет количество кислорода в выхлопных газах, чтобы обеспечить правильное сжигание топлива двигателем.

Через мгновение мы углубимся в то, как именно и почему. Мы также ответим на несколько других вопросов, таких как «Как проверить лямбда-зонд?» и «Какой лямбда-зонд мне выбрать?»0003

Лямбда-зонды были введены в 1977 году для повышения эффективности автомобильных двигателей. Устанавливаемые как на бензиновые, так и на дизельные автомобили, они помогают снизить количество вредных выбросов, в первую очередь таких газов, как угарный газ, и загрязняющих веществ, производимых вашим автомобилем.

Датчики предназначены для работы в рамках государственного законодательства по выхлопным газам. Из-за роли, которую они играют в работе вашего автомобиля, они также широко известны как датчики кислорода или датчики кислорода .

Научные принципы работы лямбда-зонда

Соотношение воздух-топливо

Когда ваш автомобиль работает на бензине или дизельном топливе, он смешивается с воздухом, чтобы обеспечить наиболее эффективную работу вашего двигателя.

Это соотношение воздуха и топлива известно как стехиометрическое соотношение. Или, что гораздо проще произнести, коэффициент лямбда. Лямбда — греческая буква, обозначаемая буквой λ.

Работа на обогащенной смеси

Когда топливо работает на обогащенной смеси, это означает, что в смеси не так много воздуха, как должно быть. При богатом топливе остается избыточное несгоревшее топливо. Несгоревшее топливо создает загрязнение окружающей среды, чего мы пытаемся избежать.

Бедная смесь

Когда в вашей топливной смеси слишком много воздуха, она создает обедненную топливную смесь. Бедная топливная смесь имеет тенденцию производить больше загрязняющих веществ оксидов азота. Это также может привести к снижению производительности двигателя и возможному его повреждению.

Как лямбда-зонд корректирует топливную смесь?

Ваш автомобиль будет иметь как минимум один датчик в выхлопной системе для измерения количества кислорода в выхлопных газах после сгорания топлива.

В современных автомобилях часто бывает 2 датчика. Первый — непосредственно после двигателя и перед каталитическим нейтрализатором. Второй ставится после каталитического нейтрализатора для наблюдения за общей работой. Он также проверяет, правильно ли ваша кошка выполняет свою работу.

Ваш лямбда-зонд преобразует количество кислорода, присутствующего в выхлопных газах, в электрический сигнал и отправляет его на компьютер, который управляет работой двигателя.

ЭБУ (блок управления двигателем) обрабатывает показания и отправляет информацию обратно в двигатель. Затем двигатель компенсирует, как смешивать топливо и воздух, чтобы вернуть соотношение к тому, которое должно быть.

Напряжение, создаваемое датчиком, находится в диапазоне от 0,1 В до 0,9 В. Показание 0,1 В соответствует обедненной топливной смеси, а 0,9 В.V-чтение, тот, который работает скудно. Оптимальное напряжение для идеального микса составляет 0,45 В.

Как часто требуется замена лямбда-зонда?

Из-за особенностей работы и расположения в очень жаркой и грязной среде ваш лямбда-зонд со временем изнашивается.

Несколько факторов могут повлиять на срок службы ваших датчиков, но обычно он должен длиться от 50 до 100 тысяч миль.

Ранние датчики не имели нагревательного элемента. Для работы им требовалось, чтобы температура выхлопных газов достигала удельной теплоемкости. Современные датчики оснащены нагревательным элементом, который снимает с датчика большую часть давления. Эти новые датчики имеют гораздо более длительный срок службы.

Ваш датчик следует периодически проверять, чтобы обеспечить его правильную работу.

Как определить, что ваш лямбда-зонд не работает должным образом

• Производительность вашего двигателя пострадает — часто будут пропуски зажигания, перебои или вообще не запустится
• Когда ваш двигатель работает на холостом ходу или просто работает, он будет грубым и комковатым по сравнению с обычным
• Работа двигателя плохая
• Расход топлива выше нормы
• Ваш автомобиль не прошел тест на выбросы
• На приборной панели загорится сигнальная лампа двигателя

Как проверить лямбда-зонд

Существует несколько способов проверки лямбда-зонда.

1. Проверка лямбда-зонда с помощью прибора для проверки выхлопных газов

Быстрый и простой способ измерения производительности лямбда-зонда — анализатор выбросов четырех газов . Это выполняется так же, как и ваш тест на выбросы. Значение лямбда рассчитывается на основе изменения состава отработавших газов за 60 секунд, чтобы убедиться, что поддерживаемое соотношение всегда работает на уровне 1,9.0005

Проверка лямбда-зонда мультиметром

Используйте только мультиметр с высоким импедансом и цифровым дисплеем. Мультиметр должен быть подключен параллельно сигнальной линии датчика и настроен на 1В или 2В. Когда вы запускаете двигатель, должно появиться значение от 0,4 до 0,6 В. Как только двигатель прогреется, показания должны чередоваться между 0,1–0,9 В. Идеальная частота вращения двигателя для наилучших измерений должна составлять 2500 об/мин.

Проверка лямбда-зонда с помощью осциллографа

Подключите осциллограф к сигнальной линии. Установите диапазон напряжения 1–5 В и настройку времени 1–2 секунды и снова запустите двигатель на 2500 об/мин. Высота амплитуды сигнала будет соответствовать максимальному и минимальному напряжению (0,1–0,9 В), а время отклика и продолжительность периода покажут частоту (0,5–4 Гц).

Проверка лямбда-зонда с помощью тестера лямбда-зонда

Вы можете купить прибор, предназначенный исключительно для измерения лямбда-зонда. Как и в случае с осциллографом или мультиметром, подключите тестер к сигнальной линии, и когда вы достигнете правильной температуры, ваши показания будут отображаться с использованием светодиодной шкалы.

Всегда заменяйте свой датчик, наподобие

Учитывая, что доступны сотни датчиков, вы можете спросить: «Какой лямбда-зонд мне нужен?»

Всегда проверяйте рекомендации производителя, так как существуют разные типы датчиков, и вам нужен правильный вариант для вашего ЭБУ.

Когда дело доходит до , заменяющего ваш датчик , вот несколько советов для чистой и правильной установки:

• Тщательно очистите резьбу на выхлопе.
• Наносите на резьбу датчика только входящую в комплект поставки смазку соответствующего типа. Не смазывайте носик датчика.
• Затягивайте датчик только с предписанным крутящим моментом. Используйте динамометрический ключ с подходящей головкой для лямбда-зонда. Чрезмерная затяжка опасна для любого датчика с нагревательным элементом, так как это может привести к растрескиванию внутренней керамики и выходу датчика из строя.

Проверка и устранение неисправностей лямбда-зонда

Лямбда-зонд определяет остаточное содержание кислорода в выхлопных газах и подает на блок управления двигателем электрический сигнал для регулирования соотношения воздух-топливо. Прокрутите эту страницу и узнайте о вариантах, принципах их работы, методах проверки и важной информации о правильной замене лямбда-зондов.

ЧТО ТАКОЕ ФУНКЦИЯ ЛЯМБДА-ДАТЧИКА?: ПРИНЦИП РАБОТЫ

Оптимальное сгорание необходимо для обеспечения идеальной скорости преобразования каталитического нейтрализатора. В случае бензинового двигателя это достигается при соотношении воздух-топливо 14,7 кг воздуха на 1 кг топлива (стехиометрическая смесь). Эта оптимальная смесь обозначается греческой буквой λ (лямбда). Лямбда используется для выражения соотношения воздуха между теоретической потребностью в воздухе и фактическим подаваемым потоком воздуха:



λ = расход подаваемого воздуха : теоретический расход воздуха = 14,7 кг : 14,7 кг = 1

Обогрев лямбда-зонда

достичь своей рабочей температуры как можно быстрее. В настоящее время лямбда-зонды оснащены подогревом датчика. Это означает, что датчики также могут быть установлены вдали от двигателя.



Преимущество:
Они больше не подвергаются высокой тепловой нагрузке. Нагрев датчика позволяет им достигать своей рабочей температуры за короткий период, сводя к минимуму время, в течение которого лямбда-регулирование неактивно. Чрезмерное охлаждение предотвращается в режиме холостого хода, когда температура выхлопных газов не такая высокая. Лямбда-зонды с подогревом имеют меньшее время отклика, что положительно сказывается на скорости регулирования.

Использование нескольких лямбда-зондов

С появлением EOBD необходимо также контролировать работу каталитического нейтрализатора. Для этого за каталитическим нейтрализатором установлен дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.



Зонд после каталитического нейтрализатора выполняет те же функции, что и датчик перед каталитическим нейтрализатором. Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения нижнего датчика очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем ниже накопительная емкость каталитического нейтрализатора, тем выше амплитуды напряжения выходного датчика из-за повышенного содержания кислорода.



Высоты амплитуд на выходном датчике зависят от фактической накопительной емкости каталитического нейтрализатора, которая варьируется в зависимости от нагрузки и скорости. Таким образом, при сравнении амплитуд зонда учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков остаются примерно одинаковыми, достигнута накопительная емкость каталитического нейтрализатора, т.е. через старение.

неисправный датчик кислорода Lambda: Симптомы

Столковый датчик Lambda может вызвать следующие симптомы:

• Высокое потребление топлива
• Плохое двигатель
• Высокие выпускные выхлопы
• Индикатор двигателя. хранится

ПОСЛЕДСТВИЯ НЕИСПРАВНОСТИ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПРИЧИНА НЕИСПРАВНОСТИ

Существует несколько причин неисправности:

• Внутреннее и внешнее короткое замыкание
• Отсутствие заземления / подачи напряжения
• Перегрев
• Отложения/загрязнение
• Механические повреждения
• Использование этилированного топлива/присадок

Существует ряд типичных часто встречающихся неисправностей лямбда-зонда. В следующем списке показаны причины диагностированных неисправностей:

Необогреваемые датчики

.

Диагностированные неисправности	Причина
Защитная трубка или корпус зонда забиты остатками масла	Несгоревшее масло попало в выхлопную систему, напр. из-за неисправных поршневых колец или маслосъемных колпачков
Неправильный впуск воздуха, отсутствие эталонного воздуха	Неправильно установлен зонд, отверстие для эталонного воздуха заблокировано
Повреждение из-за перегрева	Температура выше 950 °C из-за неправильного зажигания точечный или клапанный люфт
Плохое соединение на контактах завола	Окисление
Механическое повреждение	Чрезмерный момент затяжки
Химическое старение	Очень часто короткие маршруты
Ведущие отложения	Использование свинцового топлива

Диагностика неисправностей для датчика Lambda кислорода: основные принципы

. сохранить их в памяти неисправностей. Обычно это отображается через контрольную лампу двигателя. После этого память неисправностей может быть считана диагностическим прибором для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с неисправным компонентом или, например, с неисправностью. неисправность кабеля. В этом случае механик должен провести дополнительные испытания.



В рамках EOBD контроль лямбда-зонда расширен за счет включения следующих пунктов:

• Обрыв цепи,
• Готовность к работе,
• Короткое замыкание на массу блока управления,
• Короткое замыкание на плюс
• Обрыв кабеля и старение лямбда-зонда.


Для диагностики сигналов лямбда-зонда блок управления использует форму частоты сигнала.



Для этого блок управления рассчитывает следующие данные:

• Максимальное и минимальное обнаруженное значение напряжения датчика,
• Время между положительным и отрицательным фронтом,
• Регулятор лямбда-контроля, регулирующий переменную в зависимости от богатой и бедной смеси,
• Управление порог лямбда-регулирования,
• Напряжение датчика и продолжительность периода.

ПРОВЕРКА Лямбда-зонда с помощью осциллографа, мультиметра, тестера лямбда-зонда, анализатора выбросов: поиск и устранение неисправностей

Как правило, перед каждой проверкой необходимо проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема. Выхлопная система не должна иметь утечек.



Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо следить за тем, чтобы лямбда-регулирование не было активным в некоторых рабочих состояниях, напр. при холодном пуске до достижения рабочей температуры и при полной нагрузке.

Проверка лямбда-зонда с помощью тестера выхлопных газов

Тестер выхлопных газов

Одним из самых быстрых и простых тестов является измерение с помощью анализатора выбросов четырех газов.



Испытание проводится так же, как предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух подключается как переменная возмущения путем снятия шланга. Из-за изменения состава отработавших газов также изменяется значение лямбда, которое рассчитывается и отображается прибором для проверки отработавших газов. Система смесеобразования должна определить это по определенному значению и скорректировать в течение определенного времени (60 секунд, как в тесте на выбросы выхлопных газов). Если возмущающая переменная удаляется, значение лямбда должно быть уменьшено до исходного значения.



В качестве основного принципа необходимо соблюдать спецификации для подключения переменных помех и значения лямбда производителя.



Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем регулируют смесь за счет точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-контроль не работает.

Проверка лямбда-зонда с помощью мультиметра

Мультиметр

Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.



Мультиметры с малым внутренним сопротивлением (в основном аналоговые приборы) перегружают сигнал лямбда-зонда и могут привести к его выходу из строя. Из-за быстро меняющегося напряжения сигнал лучше всего изображается аналоговым устройством.



Мультиметр подключается параллельно сигнальной линии (черный кабель, см. принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра устанавливается на 1 В или 2 В. После запуска двигателя на дисплее появляется значение от 0,4 до 0,6 В (опорное напряжение). При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает чередоваться между 0,1 В и 0,9 В.V.



Для получения безупречных результатов измерения скорость вращения двигателя должна составлять прибл. 2500 об/мин. Это гарантирует достижение рабочей температуры зонда даже в системах с необогреваемым лямбда-зондом. Если в режиме холостого хода температура отработавших газов недостаточна, существует опасность того, что необогреваемый датчик остынет и сигнал перестанет формироваться.

Проверка лямбда-зонда осциллографом

Схема сигнала лямбда-зонда

Сигнал лямбда-зонда лучше всего отображается с помощью осциллографа. Что касается измерения мультиметром, то основным условием является то, что двигатель или лямбда-зонд должны быть прогреты до рабочей температуры.



Осциллограф подключен к сигнальной линии. Устанавливаемый диапазон измерений зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и время 1–2 секунды.



Частота вращения двигателя снова должна быть прибл. 2500 об/мин.



Переменное напряжение отображается на дисплее в виде синусоидальной формы. По этому сигналу можно оценить следующие параметры:

• Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
• Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).

Проверка лямбда-зонда с помощью тестера лямбда-зондов

Тестер лямбда-зондов

Различные производители предлагают для проверки специальные тестеры лямбда-зондов. В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.



Подобно мультиметру и осциллографу, он подключается к сигнальной линии пробника. Как только зонд достигает рабочей температуры и начинает работать, светодиоды начинают загораться попеременно – в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.



Здесь все спецификации по настройкам измерительного прибора для измерения напряжения относятся к датчикам из диоксида циркония (датчикам скачков напряжения). Для диоксида титана диапазон измерения напряжения меняется на 0–10 В, при этом измеряемые напряжения чередуются в пределах 0,1–5 В.

Проверка состояния защитной трубки

В качестве основного принципа необходимо соблюдать указания производителя. Наряду с электронной проверкой состояние защитной трубки элемента зонда может свидетельствовать о функциональной способности:

ПРОВЕРКА ПОДОГРЕВА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.



Для этого отсоедините разъем от лямбда-зонда. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента. Оно должно быть между 2 и 14 Ом. Со стороны автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение > 10,5 В (бортовое напряжение).

Different connection options and cable colors

Unheated probes

Number of cables	Cable colour	Connection
1	Black	Signal (ground via housing)
2	Черный	Сигнал Заземление



Зонды с подогревом

Количество кабелей	Цвет кабеля	Соединение
3	Black 2 x White	. 2 x белый Серый	Сигнал, нагревательный элемент, заземление



Зонды из диоксида титана

Number of cables	Cable colour	Connection
4	Red White Black Yellow	Heating element (+) Heating element (-) Signal (-) Signal (+ )
4	Черный 2 x белый Серый	Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+)

3 (Необходимо учитывать спецификации производителя)

ЗАМЕНА Лямбда-датчика кислорода: ВИДЕО

Лямбда-зонд — до и после

.

Как выполнить тест

Просмотрите рекомендации по подключению.

1. Используйте данные производителя для определения функции цепей датчика кислорода до и после каталитического нейтрализатора.
2. Подключить Канал PicoScope A . к цепи выходного сигнала датчика перед кат.
3. Подключить Канал PicoScope B . к цепи выходного сигнала датчика пост-кат.
4. Запустите двигатель и дайте ему поработать, пока не будет достигнута нормальная рабочая температура, затем дайте ему поработать на холостом ходу.
5. Свернуть страницу справки. Вы увидите, что PicoScope отобразил образец сигнала и настроен на захват вашего сигнала.
6. Запустите область для просмотра данных в реальном времени.
7. Когда ваши осциллограммы отображаются на экране, остановите осциллограф.
8. Используйте инструменты Waveform Buffer, Zoom и Measurements для изучения формы сигнала.

Пример сигнала

Примечания к форме сигнала

Эти известные исправные сигналы имеют следующие характеристики:

• Сигнал датчика перед каталитическим нейтрализатором Канал A периодически переключается между примерно 0,1 В (указывает на бедную смесь) и 0,8 В (указывает на богатую смесь).
• Переход сигнала перед каталитическим нейтрализатором с обедненной смеси на богатую или наоборот занимает около 0,5 с.
• Сигнал датчика после каталитического нейтрализатора, канал B , остается около 0,1 В, что указывает на бедную смесь на выходе каталитического нейтрализатора, независимо от входных сигналов обогащенной смеси, показанных датчиком перед каталитическим нейтрализатором, канал A .

Библиотека сигналов

Перейдите к строке раскрывающегося меню в левом нижнем углу библиотеки сигналов и выберите Кислородный / O2 / лямбда-зонд .

Дополнительные указания

Лямбда-зонд также называется датчиком кислорода или O ₂ или датчиком кислорода в выхлопных газах с подогревом (HEGO). Он играет очень важную роль в контроле выбросов выхлопных газов на автомобилях с каталитическими нейтрализаторами. . Датчик предварительного каталитического нейтрализатора устанавливается в выхлопную трубу перед каталитическим нейтрализатором, а автомобили, использующие новый EOBD2, также имеют лямбда-зонд после каталитического нейтрализатора.

Датчики имеют различное количество электрических соединений, максимум до четырех проводов. Они реагируют на содержание кислорода в выхлопной системе и создают небольшое напряжение в зависимости от воздушно-топливной смеси, наблюдаемой в данный момент. Диапазон напряжения, в большинстве случаев, варьируется между 0,2 и 0,8 вольта: 0,2 вольта указывает на обедненную смесь, а 0,8 вольта на более богатую смесь.

Автомобиль, оснащенный лямбда-зондом, называется «замкнутым контуром», что означает, что после сгорания топлива в процессе сгорания датчик анализирует полученные выбросы и соответствующим образом регулирует подачу топлива в двигатель.

Лямбда-зонды могут иметь нагревательный элемент, который нагревает датчик до оптимальной рабочей температуры 600 °C. Это позволяет расположить датчик дальше от источника тепла на коллекторе в «более чистом» месте. Датчик не работает при температуре ниже 300 °C.

Лямбда-зонд представляет собой два пористых платиновых электрода. Внешняя поверхность электрода подвергается воздействию выхлопных газов и покрыта пористой керамикой, а внутренняя поверхность с покрытием подвергается воздействию свежего воздуха.

Наиболее часто используемый датчик имеет элемент из диоксида циркония, вырабатывающий напряжение при наличии разницы в содержании кислорода между двумя электродами. Затем этот сигнал отправляется в электронный блок управления (ECM), и смесь корректируется соответствующим образом.

Титан также используется в производстве другого типа лямбда-зонда, который обеспечивает более быстрое время переключения, чем более распространенный циркониевый датчик. Кислородный датчик Titania отличается от датчика Zirconia тем, что он не способен генерировать собственное выходное напряжение и поэтому зависит от 5-вольтового питания от ECM автомобиля. Опорное напряжение изменяется в зависимости от соотношения воздух-топливо в двигателе, при этом на бедной смеси возвращается всего 0,4 вольта, а на богатой смеси — около 4,0 вольт.

Модуль управления двигателем будет контролировать подачу топлива в «замкнутом контуре» только тогда, когда позволяют соответствующие условия, что обычно происходит на холостом ходу, при малой нагрузке и в крейсерском режиме. Когда автомобиль ускоряется, ECM допускает перегрузку и игнорирует лямбда-сигналы. Это также происходит во время начального разогрева.

Датчики из титана и циркония при правильной работе переключаются примерно раз в секунду (1 Гц) и оба начинают переключаться только после достижения нормальной рабочей температуры. Это переключение можно наблюдать на осциллографе или с помощью мультиметра по напряжению низкого диапазона. На осциллографе результирующий сигнал должен выглядеть так, как показано на рисунке выше. Если частота переключения медленнее, чем ожидалось, снятие датчика и его очистка с помощью спрея с растворителем может улучшить время отклика.

Постоянное высокое напряжение на выходе Zirconia указывает на то, что двигатель постоянно работает на обогащенной смеси и выходит за пределы диапазона регулировки ECM; тогда как низкое напряжение указывает на обедненную или слабую смесь.

Напряжение переключения на датчике после каталитического нейтрализатора указывает на то, что газы проходят через керамический монолит каталитического нейтрализатора, не подвергаясь химическому изменению, и, следовательно, каталитический нейтрализатор требует замены заведомо исправным, при условии, что форма сигнала до каталитического нейтрализатора находится в пределах Технические характеристики.

Типичный циркониевый лямбда-зонд имеет четыре провода. Цвета варьируются в зависимости от производителя, но наиболее распространенное расположение показано ниже.

Верхний провод: белый нагреватель (+)
2-й провод: белый нагреватель (-)
3-й провод: черный — сигнал
4-й провод: серый — масса

GT128-3

Отказ от ответственности меняется без уведомления. Информация внутри тщательно проверяется и считается достоверной. Эта информация является примером наших исследований и выводов и не является окончательной процедурой. Pico Technology не несет ответственности за неточности. Каждое транспортное средство может быть разным и требует уникального теста настройки.

Подходящие аксессуары

Помогите нам улучшить наши тесты

Мы знаем, что наши пользователи PicoScope умны и креативны, и мы будем рады получить ваши идеи по улучшению этого теста. Нажмите кнопку Добавить комментарий , чтобы оставить свой отзыв.

Добавить комментарий

Как проверить датчик кислорода



  Следующая статья взята из моей книги «Стратегии диагностики современных автомобильных систем — тестирование датчиков». Здесь я не буду вдаваться в подробности конструкции датчика O2, так как это скорее обучение его тестированию и диагностике. Не стесняйтесь звонить мне с любыми вопросами по номеру, указанному здесь. Наслаждайтесь…

Датчик O2 или кислорода работает как крошечный генератор напряжения. Он фактически производит напряжение в теоретическом диапазоне от 0,01 до 0,98 вольт. Это происходит в зависимости от содержания кислорода в выхлопе. Этот сигнал является основным входом для ECM, который он использует для управления топливно-воздушной смесью и выбросами.

Принцип работы

Датчик O2 измеряет содержание кислорода в выхлопных газах. Чувствительная способность датчика O2 достигается за счет создания небольшого напряжения, пропорционального содержанию кислорода в выхлопных газах. Другими словами, если содержание кислорода низкое, оно создает высокое напряжение (0,90 вольт — богатая смесь), а при высоком содержании кислорода выдает низкое напряжение (0,10 вольт — бедная смесь). Хотя теоретически датчик O2 должен циклически колебаться между 0,00 вольт и 1,00 вольт, в действительности он колеблется между 0,10 вольт и 0,90 вольт.

Во многих современных автомобилях датчик O2 заменен датчиком AFR или широкополосным датчиком. Но задний или задний датчик O2 — это все тот же старомодный датчик O2.

При анализе сигналов датчиков O2 очень важны несколько ключевых моментов.

• Датчик O2 будет циклически изменяться от 0,10 до 0,90 или почти 1 вольт.

• Датчик O2 должен достигать отметки амплитуды 0,8x В при полной работе.

• Датчик O2 также должен достигать отметки амплитуды 0,1x В при полной работе.

(Полная работа означает, что двигатель полностью прогрет, рабочая температура датчика O2 превышает 600 градусов по Фаренгейту, и отсутствуют топливные или механические проблемы. нажимайте на педаль газа и проведите несколько событий WOT, чтобы проверить колебание напряжения датчика O2.)

• Передний датчик O2 должен выполнять цикл не реже одного раза в секунду, что будет показывать 3 перекрестных отсчета на PID диагностического прибора.

• Силикон является основной причиной загрязнения кислородом.

• Датчику O2 легче перейти от богатого к бедному, чем наоборот.

• Датчики O2 склонны к сбою при богатом смещении. Другими словами, они склонны смещать свою цикличность в верхнюю или богатую сторону шкалы напряжения.

• В корпусе датчика O2 есть небольшое отверстие, которое позволяет ему брать внешний эталонный кислород.

• Вопреки мнению многих людей, датчик O2 НЕ БУДЕТ работать сам по себе. Цикл датчика O2 является прямым результатом реакции ECM на изменения в смеси.

• Когда O2 циклически повторяется и каждую секунду пересекает отметку 0,450 В, система находится в ЗАМКНУТОМ КОНТУРЕ.

• Несмотря на то, что датчик O2 работает циклически и пересекает 0,450 вольта (ECM в замкнутом контуре), это НЕ означает, что он работает правильно.

• Работа датчика O2 чрезвычайно важна не только для поддержания низкого уровня выбросов HC и CO, но и для снижения NOx.

• Эффективность каталитического нейтрализатора зависит от правильного цикла работы датчика O2. Каталитическому нейтрализатору необходимо, чтобы датчик O2 работал с соответствующей амплитудой и частотой, чтобы он работал с максимальной эффективностью.

• Датчик O2 с высоким напряжением не обязательно означает, что смесь богата или имеет высокое содержание топлива. Проблема с клапаном рециркуляции отработавших газов также приведет к высокому уровню сигнала O2.

• Сигнал датчика O2 застрял на уровне 450 мВ, что свидетельствует об обрыве цепи датчика O2 (сигнальный провод) или неисправности заземления сигнала O2. Значение 450 мВ называется напряжением смещения и не является одинаковым для всех производителей. Некоторые производители используют специальное заземление датчика O2. Такой провод заземления крепится к блоку цилиндров или шасси и питает только контакт заземления ECM O2. Цепь O2 затем заземляется через внутреннюю часть электронной платы ECM с помощью этого заземляющего провода. Потеря этого заземления также приведет к тому, что сигнал датчика O2 будет около 450 мВ, что делает его похожим на разомкнутую цепь. То же самое верно и для Chrysler, но они используют другое напряжение смещения O2, которое обычно составляет от 2,00 до 4,00 вольт. Помните, что эта цепь напряжения смещения имеет очень малый ток.

Большое заблуждение техников, пытающихся понять датчики O2, состоит в том, что они работают сами по себе. Датчик O2 просто считывает содержание кислорода в выхлопных газах, ВОТ ЭТО . Избыток кислорода в виде обычного окружающего воздуха приведет к низкому сигналу напряжения датчика O2 (ниже 0,450 вольт), а его недостаток приведет к высокому сигналу напряжения (более 0,450 вольт). Заклинивший открытый клапан рециркуляции отработавших газов создаст недостаток кислорода в выхлопных газах, поскольку весь кислород в рециркулирующих выхлопах уже сожжен. ECM иногда использует датчик O2 для проверки правильной работы EGR и при необходимости устанавливает код. Итак, имейте в виду тот факт, что автомобиль может работать на обедненной смеси, потому что ECM видит сигнал богатого O2 из-за неисправного (застрявшего в открытом положении) клапана EGR. Поскольку модуль ECM видит богатый сигнал, он попытается скорректировать его с помощью команды обеднения и понизить сигнал высокого напряжения датчика O2. В более новых системах без EGR этой проблемы нет, поскольку эффект EGR достигается за счет изменения фаз газораспределения. Однако проблема с перекрытием фаз газораспределения создаст тот же эффект, что и заклинивший открытый клапан рециркуляции отработавших газов.



Условия, влияющие на работу

ПРИМЕЧАНИЕ: ПРИ ПРОВЕРКЕ ДАТЧИКА O2 ВАЖНО ПРОВЕСТИ ИЗМЕРЕНИЯ НА ХОЛОСТОМ ХОДУ И 2000 ОБ/МИН. ПОМНИТЕ, ЧТО ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА ДАТЧИКА O2 ВАЖНА ДАЖЕ НА НОВЫХ ДАТЧИКАХ O2 С ПОДОГРЕВОМ (не датчики AFR). ПРЕДВАРИТЕЛЬНО ПОДГОТОВЬТЕ ДАТЧИК O2, ПОВЫШАЯ ОБОРОТЫ ДВИГАТЕЛЯ ДО 2000 ОБ/МИН ПРИМЕРНО НА 15 СЕКУНД. ТЕМПЕРАТУРА ДАТЧИКА O2 ДОЛЖНА БЫТЬ ВЫШЕ 600 ºF. ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ. ДОЛГИЕ ПЕРИОДЫ ПРОСТОЯ МОГУТ СДЕЛАТЬ НЕОБОГРЕВАЕМЫЙ ИЛИ СТАРЫЙ ДАТЧИК O2 СЛИШКОМ ХОЛОДНЫМ, ЧТОБЫ ОНО ВООБЩЕ НЕ РАБОТАЛО. В ТО ЖЕ ВРЕМЯ НЕ ПЫТАЙТЕСЬ ВКЛЮЧИТЬ ПОДОГРЕВАЕМЫЙ ДАТЧИК O2 ПРИНУДИТЕЛЬНО. ДАТЧИК О2 С НЕИСПРАВНЫМ НАГРЕВАТЕЛЕМ ПЕРЕХОДИТ В ЗАМКНУТУЮ КОНТУРУ ПОСЛЕ ХОРОШЕГО ПРОГРЕВАНИЯ.

После того, как двигатель прогрелся (датчик кислорода не влияет на работу двигателя, пока двигатель холодный), модуль ECM ищет значение кислорода. Отметка 0,450 вольт почти повсеместно считается промежуточной точкой или точкой пересечения для работы датчика O2. Если сигнал находится на богатой стороне (выше 0,45 В), то ECM ответит командой обеднения (уменьшая пульсацию форсунки), или, если сигнал находится на обедненной стороне (ниже 0,45 В), тогда ECM

ответит. с богатой командой (увеличение пульсации форсунки). Величина коррекции импульса форсунки , пропорциональный напряжению, наблюдаемому ECM на сигнальном проводе датчика O2. Чем выше напряжение, тем больше ECM сокращает время включения форсунки. Чем ниже напряжение, тем больше ECM увеличивает время включения форсунки. ECM постоянно делает именно это, слегка увеличивая и уменьшая пульсацию форсунки. Постоянная регулировка придает сигналу датчика O2 вид переключения (синусоидальная волна) на экране осциллографа.

ПРИМЕЧАНИЕ : Корректировка топливного импульса ECM, постоянно выполняемая по сигналу форсунки, на сканере называется КРАТКОВРЕМЕННОЙ РЕГУЛИРОВКОЙ ТОПЛИВА (GM назвала это ИНТЕГРАТОРОМ) и ДОЛГОСРОЧНОЙ РЕГУЛИРОВКОЙ ТОПЛИВА (GM назвала это БЛОК ОБУЧЕНИЕМ). FUEL TRIMS — это системное отклонение импульса BASE-INJECTION. Анализ LTFT и STFT — отличный способ узнать тенденцию потребления топлива конкретным транспортным средством или насколько хорошо этот автомобиль работает в отношении контроля расхода топлива. STFT и LTFT — это первое, на что следует обратить внимание при оценке проблем с контролем подачи топлива.

Тот факт, что сигнал датчика O2 переключается между богатой-обедненной-богатой-обедненной смесью, также показывает, что ECM управляет пульсацией форсунки и, следовательно, система находится в режиме замкнутого контура. Считается, что ECM, находящийся в полном контроле (циклирование датчика O2), находится в замкнутом контуре из-за действия замкнутого контура от датчика O2 к ECM и импульсному управлению форсункой, затем к датчику O2 и обратно к ECM. Контроллер ЭСУД должен находиться под контролем все время, за исключением режимов прогрева, WOT, повышения мощности и режима торможения.

Датчик O2 должен не только работать, он также должен работать достаточно быстро (правильная частота) и достаточно широко (правильная амплитуда). На сигнальном проводе должен быть виден хотя бы один цикл в секунду (1 Гц), чтобы О2 считался хорошим (не ленивым). При одном цикле в секунду кривая прицела пересекает отметку 0,450 В примерно 3 раза, что ECM распознает как 3 перекрестных отсчета. Медленно работающий кислородный датчик оказывает разрушительное воздействие на каталитический нейтрализатор и выбрасывает в атмосферу чрезмерное количество выбросов.

Цикл — это полные богатые и обедненные гребни сигнала датчика O2 при пересечении точки напряжения 0,45. Правильная амплитуда относится к способности датчика O2 достигать полного обогащения (0,90 вольт) и полного обеднения (0,10 вольт) при езде на велосипеде. Чем выше напряжение на сигнальной линии O2, тем больше ECM уменьшает пульсацию на форсунках. Чем ниже напряжение на сигнальной линии O2, тем сильнее ECM увеличивает пульсацию форсунки. Это причина, по которой датчик O2, который не считывает смесь должным образом, на полной амплитуде и частоте, фактически вводит ECM в заблуждение в сторону неправильной схемы управления подачей топлива. Как только датчик O2 достигнет правильной температуры 600 ºF, найдите цикл сигнала O2 с правильной амплитудой и частотой, и он обязательно укажет на исправно работающий датчик O2.



Проверка компонентов

ПРИМЕЧАНИЕ. В ранних системах OBD ​​II датчик O2 после каталитического нейтрализатора не влияет на управление подачей топлива. Посткаталитический датчик O2 изначально отвечал только за контроль эффективности каталитического нейтрализатора. В большинстве систем сигнал датчика O2 после преобразователя никогда не должен имитировать сигнал O2 до катализатора или следовать за ним. Это может указывать на неисправность или низкую способность хранения кислорода в конвертере. В ранних системах OBD ​​II датчик O2 после катализатора должен показывать небольшие колебания напряжения на осциллограмме или вообще не показывать их, поскольку все колебания смеси поглощаются каталитическим нейтрализатором.

Примерно в 1999 модельном году на рынке появился новый тип преобразователя под названием «Преобразователь с низким содержанием кислорода» или LOC. При LOC датчики O2 до и после работают с одинаковой скоростью. Эти преобразователи тестируются путем измерения времени задержки между двумя сигналами. Дальнейшее развитие этой системы заключается в том, что сигнал постпреобразователя также используется для коррекции A/F, но в меньшей степени.

Эти простые шаги следует выполнять при проверке датчиков O2.

1. Просканируйте автомобиль на наличие кодов датчика O2 и проанализируйте поток данных PID. Напряжение датчика O2 должно нормально колебаться с надлежащей амплитудой и частотой. Датчик O2, застрявший при фиксированном напряжении смещения, является признаком обрыва цепи O2 или отсутствия заземления датчика O2 (выделенного). Если возможно, используйте графический мультиметр для анализа данных датчика O2, чтобы определить возможные проблемы.

2. Считывая значения сканирования, нажмите на дроссельную заслонку и наблюдайте за минимальными и максимальными значениями датчика O2 (от 0,1x вольт до 0,9). х вольт). Хотя это не является окончательным доказательством правильной работы датчика O2, оно служит предварительным признаком правильной работы.

3. Некоторые производители автомобилей используют специальный провод заземления датчика O2, который заземляется где-то на блоке двигателя или шасси. Потеря или разрыв этого заземляющего провода сделает датчик O2 бесполезным. Этот провод массы питает только цепь датчика кислорода ECM. Масса основного двигателя не питает цепь датчика O2 этого типа.

4. Проверьте целостность провода датчика O2. Большинство датчиков O2 смещены, и открытый сигнальный провод даст показания любого напряжения смещения. Цепи O2 более поздних моделей Jeep / Chrysler, как правило, имеют смещение около 2 или 4 вольт, поэтому постоянное показание около 2 или 4 вольт на Chrysler также является признаком обрыва цепи. Во многих из этих случаев ECM выдает код «Высокое напряжение датчика O2».

5. Наконец, проверьте правильность работы датчика O2 с помощью осциллографа или графического мультиметра. Проверьте правильность амплитуды и частоты. Помните, что показания датчика O2 сканера являются только интерпретируемыми значениями и могут не отображать реальное значение напряжения. Это причина для выполнения этого окончательного ручного теста.

Надеюсь, вам понравилась эта статья о тестировании датчиков O2. Он в значительной степени основан на одной из моих публикаций и доступен здесь, в LinkedIn. Для получения более подробной информации об автомобильных технологиях посетите наш канал YouTube (ADPTraining), DIYCarDoctor и Automotive-Diagnostics-Publishing. Спасибо… Мэнди.

Тестирование датчиков кислорода — General Technologies Corp.

Существует несколько различных тестов для датчиков кислорода (также известных как лямбда-зонды), некоторые из которых можно выполнять без специальных инструментов. Наиболее эффективные тесты, как правило, проводятся в нормальных условиях эксплуатации на датчике, установленном в системе двигателя, хотя есть некоторые тесты, которые можно проводить вне автомобиля. Датчики кислорода можно проверить с помощью следующих инструментов:

• Мультиметры
• Клещи
• Осциллографы
• Тестер датчика кислорода ST05

Предупреждение: Обязательно соблюдайте меры предосторожности производителя датчика кислорода при тестировании, а также инструкции производителя инструмента и прочитайте руководство по обслуживанию автомобиля (или другой системы) перед делать какие-либо тесты. Кислородные датчики сильно нагреваются при работе, будьте осторожны!

Но подождите! Прежде чем что-либо тестировать, вам нужно знать, с каким датчиком вы работаете и где он находится.

Типы датчиков кислорода

Есть несколько распространенных типов кислородных датчиков, установленных на транспортных средствах, которые имеют от одного до пяти проводов, соединяющих их с остальной частью автомобиля. Вы должны определить, с каким типом кислородного датчика вы работаете, прежде чем пытаться выполнить какой-либо тест:

• Циркониевые датчики, также известные как «узкополосные кислородные датчики», являются наиболее распространенным типом. Циркониевые датчики имеют два электрода, которые выдают 200 мВ (0,2 В) в «бедном» состоянии и 800 мВ (0,8 В) в богатом состоянии. В нормально работающем двигателе циркониевые датчики обычно выдают 450 мВ (0,45 В).
Широкополосные циркониевые датчики
• , часто называемые просто «широкополосными датчиками», также довольно распространены. Широкополосные датчики имеют четыре электронных соединения, одна пара из которых является их выходным сигналом.
Датчики
• Titania, представляющие собой тип узкополосных датчиков, которые встречаются редко, но не редко. Существует два типа датчиков Titania, один из которых работает в диапазоне полного диапазона 5 вольт, а другой — в 1 вольте.

Расположение датчиков кислорода

Кислородные датчики обычно расположены в одном из двух мест (вдоль выхлопа двигателя), и важно знать, с каким из них вы имеете дело. Позиции:

• Между выпускным коллектором и каталитическим нейтрализатором. Они известны как датчики «предварительного каталитического нейтрализатора» или «предкатализаторы»
.
• Между каталитическим нейтрализатором и выпускным патрубком (выхлопной трубой). Они известны как датчики кислорода «после каталитического нейтрализатора» или «после каталитического нейтрализатора».

Датчики кислорода перед каталитическим нейтрализатором обычно выдают сигнал, который варьируется между «бедным» и «богатым» (или высоким и низким). Кислородные датчики после каталитического нейтрализатора обычно имеют плавный выходной сигнал, поскольку каталитический нейтрализатор смешивает оставшиеся несгоревшие выхлопные газы и вступает в реакцию кислорода с топливом.

Проверка датчика кислорода

«Проверка кислородного датчика» может означать много разных вещей. Наиболее распространенные тесты:

• Проверка нагревателя датчика кислорода. Обычно это проверка сопротивления нагревательного элемента или потребляемой мощности с помощью мультиметра или токоизмерительных клещей.
• Проверка среднего выходного уровня датчика кислорода. Это тест среднего выходного сигнала датчика, выполненный с помощью мультиметра.
• Проверка количества пересечений кислородного датчика. Это тест поведения датчика кислорода на работающем двигателе, выполняемый с помощью осциллографа или тестера/симулятора датчика кислорода ST05.
• Тесты отклика датчика кислорода. Они сильно различаются, но обычно выполняются с помощью пропановой горелки (или другого источника тепла) и некоторого измерительного устройства (например, мультиметра или тестера / симулятора датчика кислорода ST05).
• Тест срабатывания кислородного датчика Совета по воздушным ресурсам Калифорнии. Это специальный тест (описанный ниже), который так и не получил широкого распространения.

Калифорнийский тест датчика кислорода

В 1990-х годах Калифорнийский совет по воздушным ресурсам ввел стандарт для тестирования автомобильных кислородных датчиков. Чтобы пройти этот тест, кислородный датчик должен перейти от «низкого» к «высокому» менее чем за 100 мс, когда двигатель прогрет и работает на 1800 об/мин. По разным причинам этот тест так и не получил широкого распространения в автомобильной промышленности, поэтому большинство кислородных датчиков не проходят тест, даже если они совершенно новые и работают должным образом. Вы не должны полагаться на тест, если только производитель кислородного датчика прямо не заявляет, что его устройство соответствует тесту Калифорнии.

Как проверить датчик кислорода с помощью мультиметра

Самый простой тест кислородного датчика с помощью (цифрового) мультиметра – это проверить, не сломан ли нагревательный элемент (при условии, что рассматриваемый датчик самонагревается). Вы можете проверить нагревательный элемент кислородного датчика,

1. Включение мультиметра в режим «Сопротивление».
2. Подсоедините измерительные провода к штырям или проводам разъема питания и заземления нагревателя.
3. Прочтите показания мультиметра, большинство этих нагревателей имеют внутреннее сопротивление примерно от 10 Ом до 20 Ом (в холодном состоянии).

Следующий тест, который вы можете запустить на датчике кислорода с самонагревом, — это проверить, подается ли питание на его нагревательный элемент. Чтобы сделать этот тест:

1. Убедитесь, что выхлопная система двигателя холодная. Некоторые обогреватели не включаются, если выхлопные трубы двигателя горячие.
2. Включить мультиметр в режим «Напряжение постоянного тока».
3. Подсоедините мультиметр к проводам или контактам питания отопителя. Back-probes — лучший инструмент для этого. Если у вас нет доступа к обратным датчикам, может быть проще всего подключить мультиметр к линиям электропередач, отсоединив кислородный датчик от его жгута и подключив мультиметр к разъему. Вам следует прочитать руководство по обслуживанию двигателя, чтобы узнать, что здесь можно и чего нельзя делать.
4. Включите двигатель.
5. Следите за показаниями мультиметра, они должны быть в пределах от 12В до 14В.

Если вы работаете с широкополосным циркониевым датчиком, вы также можете попробовать проверить его среднее выходное напряжение, которое обычно должно составлять около 450 мВ и быть стабильным при работающем и прогретом двигателе. Узкополосные датчики (диоксид циркония и титана), особенно предварительный каталитический нейтрализатор, сложно проверить с помощью мультиметра. Мультиметры не реагируют достаточно быстро, чтобы уловить быстро меняющийся выходной сигнал узкополосного датчика.

Как проверить датчик кислорода с помощью клещей

Клещи значительно ускоряют и упрощают проверку самонагрева датчика кислорода. Все, что вам нужно сделать, это:

1. Убедитесь, что выхлопная система двигателя холодная.
2. Включить токоизмерительные клещи в режим «Постоянный ток/Постоянный ток».
3. Наденьте зажим на любой из проводов питания нагревателя кислородного датчика (но не на оба). Будьте осторожны, не кладите руку или инструмент на двигатель или выхлопную трубу
.
4. Включите двигатель.
5. Наблюдайте за показаниями, которые должны находиться в пределах от 0,25 А до 1,5 А.

Некоторые из преимуществ использования токоизмерительных клещей (по сравнению с обычным мультиметром) заключаются в том, что он быстрее, информативнее и менее навязчив, так как не мешает нормальной работе двигателя.

Как проверить кислородный датчик с помощью осциллографа

Осциллографы являются очень полезными инструментами и гораздо более информативны, чем мультиметры, но их использование с кислородными датчиками может быть сложным. Обычно лучше использовать осциллограф с питанием от батареи или с изолированными входами, поскольку транспортные средства могут не иметь общего заземления с сетью в гараже или магазине. Если транспортное средство «плавает» выше или ниже напряжения источника питания осциллографа, может разрядиться значительный ток в тысячи вольт, что приведет к повреждению цепей автомобиля или осциллографа. Второй проблемой при использовании осциллографа для проверки датчиков кислорода является фактическое подключение осциллографа к цепи (цепям) датчика кислорода, что лучше всего выполняется с помощью обратных датчиков. Чтобы использовать осциллограф на датчике кислорода, вы должны:

1. Убедитесь, что входы вашего осциллографа должным образом изолированы от сети гаража или магазина.
2. Убедитесь, что двигатель холодный.
3. Подсоедините щупы осциллографа к линиям ячеек датчика кислорода (убедитесь, что используется эталонный/заземляющий зажим осциллографа). Убедитесь, что провода не будут мешать движущимся частям двигателя.
4.  Запустить двигатель
5. Наблюдайте за выходными сигналами кислородного датчика во время работы двигателя и во времени. Выходные данные датчика кислорода должны быть низкими, пока двигатель прогревается, а затем повышаться до среднего значения, соответствующего «сбалансированной» смеси. Выходные данные датчика перед каталитическим нейтрализатором обычно должны быстро колебаться между «богатым» и «обедненным». Выходные данные после каталитического нейтрализатора должны быть намного более стабильными, примерно на «сбалансированном» уровне. Количество пересечений сигнала со своим средним значением является важным параметром, и каждая система (ECM/PCM, двигатель и кислородный датчик) имеет характерное количество пересечений в секунду.
6. Выключите двигатель.
7. Подождите, пока двигатель не остынет.
8. Снимите щупы осциллографа.

Проверка с помощью тестера датчика кислорода ST05

Наш собственный тестер/симулятор датчика кислорода ST05, вероятно, является лучшим и самым простым в использовании инструментом для проверки датчиков кислорода. ST05 не повредит кислородные датчики и поставляется со специальными зажимами, которые можно либо прикрепить к открытому металлу, либо использовать для прокалывания сигнальных проводов (где это приемлемо).

1. Убедитесь, что двигатель холодный.
2. Подсоедините измерительные провода ST05 к выходам кислородного датчика. ST05 сообщит вам (через буквенно-цифровой дисплей с правой стороны), если обнаружит неправильное соединение, например, отсутствие соединения, соединение с проводами нагревателя или обратную полярность.
3. Включите двигатель.
4. Наблюдайте за дисплеями ST05 по мере прогрева двигателя и с течением времени. Выход кислородного датчика (отображаемый на левой панели ST05) обычно должен начинаться с низкого уровня и повышаться по мере прогрева. Когда двигатель прогрет, вы можете увидеть «количество пересечений» на правом дисплее. Количество пересечений сигнала со своим средним значением является важным параметром, и каждая система (ECM/PCM, двигатель и кислородный датчик) имеет характерное количество пересечений в секунду. Выходные данные датчика перед каталитическим нейтрализатором обычно должны быстро колебаться между «богатым» и «обедненным». Выходные данные после каталитического нейтрализатора должны быть намного более стабильными, примерно на «сбалансированном» уровне.
5. Выключите двигатель.
6. Подождите, пока двигатель не остынет.
7. Снимите измерительные провода ST05.

Таким образом, ST05 может предоставить вам столько же информации о датчике кислорода на работающем двигателе, сколько и осциллограф, при этом он дешевле и намного проще в использовании. ST05 также может управлять выходным сигналом кислородного датчика (вход ECM / PCM) «бедным» или «богатым» (низким или высоким), что часто полезно для тестирования, но это выходит за рамки этого поста.

Вот и все!

Если вас интересует дополнительная информация о нашем тестере датчика кислорода, вы можете найти ее на странице продукта тестера/симулятора датчика кислорода ST05. Если у вас есть идеи по темам, которые мы должны осветить в будущих сообщениях блога, отправьте нам электронное письмо.

Датчики кислорода | Как они работают и что они делают

Что такое датчик кислорода?

Кислородные датчики (обычно называемые «датчиком O2», так как O2 — это химическая формула кислорода) устанавливаются в выпускном коллекторе автомобиля и контролируют количество несгоревшего кислорода в выхлопных газах, выходящих из двигателя.

Отслеживая уровень кислорода и отправляя эту информацию на компьютер вашего двигателя, эти датчики сообщают вашему автомобилю, является ли топливная смесь богатой (недостаточно кислорода) или обедненной (слишком много кислорода). Правильное соотношение воздух-топливо имеет решающее значение для обеспечения бесперебойной работы вашего автомобиля.

Поскольку датчик O2 играет жизненно важную роль в работе двигателя, выбросах и эффективности использования топлива, важно понимать, как они работают, и убедиться, что ваш датчик работает правильно.

Где расположены датчики кислорода?

Количество датчиков O2 в автомобиле различается. Каждый автомобиль, выпущенный после 1996 года, должен иметь датчики кислорода до и после каждого каталитического нейтрализатора. Таким образом, в то время как большинство автомобилей имеют два датчика кислорода, двигатели V6 и V8, оснащенные двойным выхлопом, имеют четыре датчика кислорода — один перед каталитическим нейтрализатором на каждой машине.

Что делает датчик кислорода?

Датчик 02 автомобиля измеряет количество кислорода в выхлопных газах и сообщает об этом на компьютер вашего автомобиля. Затем компьютер использует эту информацию для корректировки воздушно-топливной смеси.

Кислородные датчики работают, создавая напряжение, когда они нагреваются (примерно 600°F). На наконечнике датчика O2, который подключается к выпускному коллектору, находится керамическая колба из циркония. Внутри и снаружи колбы покрыты пористым слоем платины, которые служат электродами. Внутренняя часть колбы вентилируется внутри через корпус датчика во внешнюю атмосферу.

Когда внешняя часть колбы подвергается воздействию горячих газов выхлопных газов, разница в уровнях кислорода между колбой и внешней атмосферой внутри датчика вызывает протекание напряжения через колбу.

Если соотношение топлива бедное (недостаточное количество топлива в смеси), напряжение относительно низкое — примерно 0,1 вольта. Если соотношение топлива богатое (слишком много мощности в смеси), напряжение относительно высокое — около 0,9 вольта. Когда воздушно-топливная смесь находится в стехиометрическом соотношении (14,7 частей воздуха на 1 часть топлива), кислородный датчик выдает 0,45 вольта.

Верхний кислородный датчик (кислородный датчик 1)

Кислородный датчик 1 — это датчики кислорода перед каталитическим нейтрализатором. Он измеряет соотношение воздух-топливо в выхлопе из выпускного коллектора и отправляет сигналы высокого и низкого напряжения в модуль управления силовым агрегатом для регулирования воздушно-топливной смеси. Когда модуль управления силовым агрегатом получает сигнал низкого напряжения (обеднение), он компенсирует это увеличением количества топлива в смеси. Когда модуль управления силовым агрегатом получает сигнал высокого напряжения (богатый), он обедняет смесь, уменьшая количество добавляемой к ней энергии.

Использование модулем управления трансмиссией входных данных от датчика O2 для регулирования состава топливной смеси известно как замкнутый контур управления с обратной связью. Эта работа с замкнутым контуром приводит к постоянному переключению между обогащением и обеднением, что позволяет каталитическому нейтрализатору минимизировать выбросы за счет поддержания общего среднего соотношения топливной смеси в надлежащем балансе.

Однако при запуске холодного двигателя или выходе из строя датчика кислорода модуль управления силовым агрегатом переходит в режим разомкнутого контура. В режиме работы с доступным контуром модуль управления силовым агрегатом не получает сигнал от кислородного датчика и выдает фиксированную богатую топливную смесь. Работа с открытым контуром приводит к повышенному расходу топлива и выбросам. Многие новые кислородные датчики содержат нагревательные элементы, помогающие им быстро достичь рабочей температуры и свести к минимуму время, затрачиваемое на работу в разомкнутом контуре.

Нижний кислородный датчик (кислородный датчик 2)

Кислородный датчик 2 — это нижний кислородный датчик по отношению к каталитическому нейтрализатору. Он измеряет соотношение воздух-топливо от каталитического нейтрализатора, чтобы убедиться, что он работает правильно. Каталитический нейтрализатор поддерживает стехиометрическое соотношение воздух-топливо 14,7:1. В то же время модуль управления силовым агрегатом постоянно переключается между обогащенной и обедненной топливно-воздушной смесью из-за входного сигнала от верхнего кислородного датчика (датчик 1). Следовательно, нижний датчик O2 (датчик 2) должен выдавать постоянное напряжение примерно 0,45 В.

Признаки неисправности датчика O2

При выходе из строя датчика 02 может появиться множество диагностических кодов неисправностей (DTC). Неисправный датчик O2 часто приводит к тому, что загорается индикатор проверки двигателя, сопровождаемый кодом неисправности, который вы можете прочитать с помощью сканера OBD2, такого как FIXD. Основываясь на этом коде неисправности, он укажет на то, как он вышел из строя, а затем перейдет к диагностике.

Симптомы неисправности датчика O2 могут включать следующее:

• Бедная или богатая смесь
• Плохое ускорение
• Колебание двигателя
• Черный дым из выхлопной трубы (богатые условия работы) черный дым – это избыток топлива, выходящего из выхлопной трубы
• Грубый холостой ход
• Автомобиль глохнет
• Снижение эффективности использования топлива

Чтобы определить, есть ли у вас неисправные датчики O2 или бедная или богатая рабочая среда, первым шагом является проверка работы вашего датчика O2 с помощью сканирующего прибора.

Как проверить датчики кислорода

Поскольку датчик O2 играет жизненно важную роль в поддержании максимально эффективной и чистой работы вашего двигателя, очень важно убедиться, что он работает правильно. Большинство кислородных датчиков обычно служат от 30 000 до 50 000 миль или 3-5 лет, а новые датчики служат еще дольше при надлежащем обслуживании и обслуживании. Стоимость замены датчика кислорода колеблется от 155 до 500 долларов, в зависимости от того, делаете ли вы его сами или идете в магазин.

Вы можете проверить датчик кислорода дома с помощью вольтметра или сканера OBD2, такого как датчик FIXD. Перейдите к потоку данных в реальном времени в приложении FIXD, чтобы увидеть напряжение и время отклика ваших датчиков O2.

Как правило, правильно функционирующий передний (вверх по потоку) датчик O2 будет переключаться с богатого на обедненное с достаточно постоянной скоростью, создавая волнообразную форму. Напряжение, генерируемое датчиком O2, должно составлять от 0,1 В до 0,9 В, при этом 0,9 В на богатой стороне и 0,1 В на обедненной. Если ваши показания находятся в этом диапазоне, датчик O2 работает правильно.

Задний (нижний) кислородный датчик 2 является датчиком катализатора, и если все работает нормально, этот датчик будет колебаться в районе полвольта.
