Какие жиклеры стоят на карбюраторе к 151: Карбюратор к 151 жиклеры

Мар 09 1970

Содержание

Соотношение топливных и воздушных жиклеров

Жиклер – это деталь карбюратора с калиброванным отверстием, предназначается для дозированной подачи газообразной смеси или другого топлива.

Еще жиклерами называют форсунки и пробки карбюратора, в них также имеются калиброванные отверстия. Такой жиклер может выполнять разные функции в разных системах карбюратора. Поэтому жиклеры бывают разных видов: топливные, воздушные, главные, компенсационные, холостого хода и т.д. Характеризуются жиклеры пропускной способностью, единицы измерения которой см3/мин.

За что отвечают жиклеры?

Так называются детали карбюраторов, имеющие калибровочные отверстия для дозирования топлива либо воздуха. Как вы уже догадались, в зависимости от назначения жиклеры делятся на топливные и воздушные. Эти элементы имеют противоположное действие и по-разному влияют на состав топливной смеси. Увеличив сечение топливного (главного) жиклера, мы получим обогащенную смесь, а воздушного, наоборот, обедненную.

Из всего вышесказанного понятно, что эти детали влияют на расход топлива и, естественно, материальную сторону обслуживания авто. При увеличении производительности главного элемента возрастет расход горючего на всех режимах. А изменив показатели воздушного, авто будет больше «кушать» только во время движения на повышенных скоростях.

Виды жиклеров и его функции

Деталь различают по тому, какие она функции выполняет, а также в зависимости от расположения в карбюраторе. Деталь можно разделить на несколько видов: жиклер воздушный, компенсационный, топливный жиклер. Также существует жиклер с холостым ходом. Деталь оценивается по свойствам эксплуатации. Вычисляется количество жидкости, пропускаемое сквозь калиброванное отверстие за определенное количество времени. Деталь имеет маркировку в виде трехзначного числа, если это жиклер карбюратора, которая, как правило, нанесена на торец. Данное число позволяет определить функциональность жиклера в кубических сантиметрах, если давление водяного столба составляет 1000 мм.

Отверстие, которое находится в жиклере должно быть строго калиброванным. Не рекомендуется прочищать деталь острыми предметами, чтобы не нарушить ее функциональность.

Основные поломки, связанные с жиклером

В основном поломка происходит при засорении карбюраторных жиклеров. Владельцы авто постоянно сталкиваются с неисправностями в работе карбюратора из-за того, что в жиклеры попадают мелкие частицы пыли. Также поломки происходят из-за некачественного топлива.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде.

«Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Как решить проблему засора?

Последовательность действий по очистке жиклеров:

снимаем полностью воздушный фильтр;

При очистке жиклеров тонкой проволокой будьте осторожны чтобы не повредить отверстие, рекомендуется продувать, а не чистить.

при помощи отвертки ослабляем хомуты, которые крепят шланги, предназначенные для подачи топлива;
затем нужно отвернуть пробку третьего фильтра в карбюраторе, изъять элемент фильтрации, предварительно очистив его, а затем продуть при помощи обычного насоса;

снимаем крышку карбюратора;
продуть: жиклер холостого хода, также воздушный жиклеры, все клапаны и каналы специального распылителя от ускорительного насоса, жиклеры переходной системы;
очищаем винт пятого состава смеси, работающей на холостом ходу, затем продуваем все топливные каналы, а также системы карбюратора. При необходимости можно полностью заменить жиклеры из ремкомплекта. После выполнения данной операции следует установить карбюраторную крышку и завернуть винты.

Таким образом, как мы видим, жиклер это простая деталь топливной системы автомобиля, но и она нуждается в периодической проверке, очистке или замене.

Март 2015 (1)
Май 2014 (1)
Февраль 2014 (1)
Август 2013 (1)
Май 2013 (1)
Март 2013 (3)

Январь 2013 (1)
Декабрь 2012 (2)
Ноябрь 2012 (1)
Октябрь 2012 (1)
Сентябрь 2012 (1)
Август 2012 (1)
Июнь 2012 (2)
Май 2012 (6)
Апрель 2012 (11)
Март 2012 (16)
Февраль 2012 (2)

Жиклеры карбюратора ВАЗ, размеры, соотношения и обслуживание

Жиклеры карбюратора ВАЗ, размеры, соотношения и обслуживание жиклеров топливной системы

Сегодня речь поедет о всем известных жиклерах карбюратора ВАЗ. Вы узнаете, что такое жиклеры карбюратора ваз, какие они бывают, что из себя эти железки представляют, а также размеры жиклеров на различные карбюраторы.

Само по себе слово жиклер, пришло к нам из Франции и по-нашему обозначает брызнуть. По-простому, это втулки, изготовленные из цветного метала, с различным диаметром откалиброванных отверстий, а соответственно с различной пропускной способностью.

Пропускная способность жиклеров карбюратора ваз измеряется, как правило, в см 3 за минуту (м 3 /мин). То есть, сколько жидкости (воды) пройдет за одну минуту, меньше отверстие, меньше объем, но больше давление и наоборот.

Для чего нужны эти жиклеры, и почему у них разные диаметры (пропускная способность). Если речь идет об карбюраторных двигателях, где установлены карбюраторы, о них вы можете почитать, перейдя по ссылке. Так вот в этом устройстве смешивается топливо (бензин) и воздух, а жиклеры дозируют эти части смеси в зависимости от того на каком режиме сей час находится двигатель.

Маркировка жиклеров

Основная масса жиклеров маркируется трехзначной цифрой, что означает его пропускную способность, как писалось выше, столба воды высотой 1000 мм.

Обслуживание карбюратора, чистка жиклеров

Что бы ваш автомобиль не подводил вас в самый неподходящий момент, нужно проводить обслуживании топливной системы и карбюратора в том числе, не оставлять это на потом или лезть под капот, если что то не работает и так далее.

10000 км — нужно продуть все жиклеры карбюратора, не снимая его с двигателя, сжатым воздухом, это касается и топливоприемного фильтра.

20000 км — после такого пробега, нужно промыть все детали карбюратора. Для этих целей, как правило, используют неэтилированный бензин или бензол, то что не поддается очистки этими жидкостями, то тогда применяют растворитель.

Для прочистки топливных, воздушных и других жиклеров карбюратора ваз, нельзя применять иголки, проволоку и тому подобные предметы. Желательно прочистить их пластмассовой или деревянной палочками, также можно применять ветошь, которая не оставляет следов (ворса).

После прочистки и промывки все жиклеры проверяются на соответствие их установленным размерам, для данного вида карбюратора. Проверить диаметры отверстий можно при помощи швейных игл соответствующего диаметра.

Ниже я привел размеры жиклеров для «карба» ВАЗ 2101

Размеры жиклеров для карбюратора ВАЗ 2101

Главный топливный жиклер 1,35 1,25

Топливные жиклеры холостого хода и переходной системы 0,45 0,60

Перепускной жиклер ускорительного насоса 0,40 —

Жиклер ускорительного насоса 0,40 —

Главный воздушный жиклер 1,70 1,90

Воздушные жиклеры холостого хода и переходной системы 1,80 0,70

Топливный жиклер эконостата — 1,50

Воздушный жиклер эконостата — 0,90

Эмульсионный жиклер эконостата — 1,70

Воздушный жиклер пускового устройства 0,70-0,725 —

Размер калиброванного отверстия жиклера, мм, первая цифра для первичной, а вторая для вторичной камер. Данные взяты с книги, которая перешла ко мне по наследству от деда вместе с Копеечкой (ВАЗ 21013).

Соотношение жиклеров Солекса

Ниже на картинке я привел соотношение воздушных и топливных жиклеров для карбюратора Солекс. Ниже к табличке есть описание, я думаю разберетесь.

О подборе жиклеров по табличке разноцветной, в инете фигурируемой

Итак, дорогие читатели, дошли у меня руки до этой статьи. Запаситесь попкорном и колой, щас я буду в прах и пух разбивать очередную байку, довольно давно гуляющую по просторам интернета.

Итак. Давно уже в инете гуляет следующая табличка.

Какой-то, простите, поц, в Фотошопе нарисовал данную табличку, от фонаря прописал туда какую-то цифирь, и теперь все юные начинающие автолюбители 20-ти лет от роду считают эту табличку чуть ли не эталоном, и упорно подбирают жиклеры именно по ней. Игнорируя все попытки до них достучаться. А когда начинаешь им рассказывать, что табличка эта ПОЛНОСТЬЮ БЕСПОЛЕЗНА, начинают тыкать ею под нос со словами «смотри, вот я в инете нашел, чо ты тут мне рассказываешь». И пофиг, что я в месяц делаю до двадцати-тридцати карбов, что у меня опыта работы больше, чем у них в браузере историй поиска по ключевым словам «большие сиськи крупным планом смотреть он-лайн без СМС и регистрации». Табличка эта считается ими истиной в последней инстанции. Кстати, их несколько вариантов. Тот же грамотей рисовал, не иначе.

Кто мне скажет, коЛЛичество – проверочное слово Колли, да?

А потом приезжают такие автолюбители, с подобранными жиклерами по этих табличках, с завернутым в первую камеру двойным носиком ускорительного насоса, приезжают, значит, они ко мне, стоят, плачут – помоги мол, машина нифига не едет, расход большой, уже устал заправляться – на объеме 1200 по городу 13 (тринадцать. Карл. ) литров

Начнем хотя бы с того, что стехиометрическое соотношение в AFR у нас не 14.9:1, а 14.7:1 для бензина, 15.6:1 для пропана. А соотношение 14.9:1 – это вообще черт его знает что. Возможно, именно это соотношение даст топливо, получаемое известным всем Василием Алибабаевичем Али-Бабой путем подмешивания в него некоей части ослиной мочи.

Но народ, который подбирает жиклеры по этой табличке, с удовольствием уплетает подобную лапшу, обильно снимая ее со своих ушей. «Пипл хавает – и ладно» – вот так вот будет более правильно.

Идем дальше. Как работает связка топливный-воздушный жиклер в карбюраторе Солекс. Как показала практика, понимание работы карбюратора дано не всем. Вернее, понимать принцип работы карба могут не только лишь все, мало кто может это делать.

На фигуре ниже показано устройство эмульсионной камеры карбюратора Солекс.

Эмульсионная камера имеет два главных жиклера – топливный, устанавливаемый на дне эмульсионного колодца, и воздушный, устанавливаемый сверху. Воздушный жиклер имеет эмульсионную трубку с отверстиями. Диаметр отверстий и их расположение разное, что обуславливает степень обеднения смеси на разных оборотах.

Как это все работает. На незаведенном движке, либо же на режиме ХХ уровень в эмульсионном колодце примерно такой же, как и в поплавковой камере – закон сообщающихся сосудов. По мере набора оборотов количество воздуха, засасываемого через главный воздушный жиклер увеличивается, его доля в бензо-воздушной смеси также увеличивается. Он начинает поступать в эмульсионный канал через оте самые отверстия в эмульсионной трубке. Что происходит – чем выше обороты, и чем больше диаметр воздушного жиклера, тем уровень в эмульсионном канале можно считать МЕНЬШЕ, если учесть количество топлива, поступающее через главный топливный жиклер. То есть фактически воздушный жиклер ВИРТУАЛЬНО понижает уровень топлива в эмульсионном канале путем добавления к топливу части воздуха, количество которого зависит от диаметра воздушного жиклера, диаметра и расположения отверстий в эмульсионной трубке.

Очень классно это видно в движении по приборам. Я, когда приобрел себе ШДК LC-1, начал изучать работу карбюратора на разных режимах, в том числе и при движении. Картина следующая. Холостой ход – состав смеси выставляется 14.7:1 (на самом деле я делаю чуть богаче, где-то 14.4-14.5:1, это дает более мягкую работу движка и последний не так перегревается). Срабатывание УН – 12 с копейками к 1. Срабатывание переходной (режим неполных нагрузок, жиклер ХХ работает одновременно на ХХ и на переходную – 13.8:1). А вот на оборотах 2500 на 5 передаче, 90 км/час по трассе соотношение смеси на карбюраторе 21081 с жиклерами 95/165 в первой камере – 15.8:1, а с жиклерами 95/155 в первой камере – 15.2:1, то есть карбюратор Солекс на больших оборотах БЕДНИТ смесь, в чем его собственно и прелесть.

Это все при установившемся режиме нагрузок. Если нажать на педаль, о срабатывает УН + ЭМР, там смесь может спуститься до 14.1:1, то есть богатая. Но то все мелочи.

Теперь по таблице. Давайте посмотрим еще раз и разбор полетов по-порядку.

1. Воздушный жиклер 100 в первую камеру может ставить только первоклассник. Я имею в виду широко распространенные 2108, 21083 и прочее.

2. Кроме этих жиклеров, есть еще куча различных жиклеров как с тонкой, так и с толстой трубкой – 95 трубка 11, 100 трубка ZC, 135 трубка ZD, 190 трубка 11 и так далее. Но пЕйсатель, рисовавший эту табличку, конечно же не в курсе всего ассортимента завода ДААЗ

3. Воздушные жиклеры 125, 135, 145 с тонкими эмульсионными трубками предназначены ДЛЯ ВТОРОЙ КАМЕРЫ. Тулить их в первую можно разве что если у вас батя работает на нефтеперерабатывающем заводе и выносит оттудова бензин ведрами. Во всех остальных случаях заправки машины за свои бабки со своего же кармана, впрочем, это уже не мои проблемы

4. При жиклерах 92.5/165 Таврия отказывается нормально ехать – уровень в эмульсионном канале настолько мал при наборе оборотов, что существует сильный провал при переходе от переходной системы до ГДС – топливо с переходной уже закончилось, а с ГДС еще не успело подняться до МД и поступить в движок.

5. Минимально необходимый топливный жиклер для нормальной езды – 95 для БД 21 мм. Нельзя сильно зажимать машину по топливу, уменьшая до невозможности топливный жиклер. Это приводит наоборот не к экономии, а к перерасходу – топлива мало, машина тупит, больше открываем дроссельную заслонку, больше тянет смеси, отсюда и перерасход как не удивительно.

6. Соотношения топливо/воздух по этой табличке – они для каких карбюраторов? С какими диаметрами БД первой и второй камеры? Потому что скажем у 21081 БД первой камеры 21 мм, у 21053 23 мм, а у 21073 диаметры БД уже 24/24 мм. Так вот, для каких карбюраторов с какими диаметрами БД эта табличка, я вас спрашиваю? Ибо от диаметра БД зависит скорость воздуха, от которой в свою очередь зависит разрежение у малых диффузоров и количество засасываемого топлива. Чем меньше диаметр БД, тем скорость воздуха больше, больше разрежение, больше тянет смесь, топливная смесь получается БОГАЧЕ.

7. Если учесть, что жиклеры 125, 135 и 145 для второй камеры, то во-первых, во вторую камеру 95.2 вообще не ставится, а во-вторых, у второй камеры есть такая штука, как эконостат – при открытии второй камеры больше чем наполовину, разрежением над дроссельной заслонкой начинает тянуть смесь уже с эконостата, и там идет такая неслабая струя топлива, что вся эта табличка с ее соотношением воздух-топливо при открытии второй камеры уже до сфинктера.

8. Цифры в этой табличке получены путем деления значения топливного жиклера на значение воздушного жиклера, по крайней мере в первом столбце. Дальше не считал, ибо мне первого столбца хватило Это НЕ СОСТАВ СМЕСИ В ЛЯМБДА ИЛИ AFR, это просто табличка с цифрами Состав смеси определяется количеством топлива, поступающего через ГТЖ, и количеством воздуха, проходящего через большой диффузор (и пропускной способностью БД по воздуху), на разных карбах имеющий РАЗНЫЙ ДИАМЕТР. А не путем деления номер воздушного жиклера на номер топливного. Причем я бы еще понял, если бы делили реальную пропускную способность жиклера (которая, как известно, имеет свои разбросы), а не просто то, что на них написано ))))))))))

Для примера следующая фигура. Слева – худо-бедно тарированный жиклер завода ДААЗ. По крайней мере, приблизительно он то, что на нем написано. Справа – безымянный жиклер китайского карбюратора LA. Я даже линиями наметил диаметры отверстий воздушных жилеров, ибо даже невооруженным взглядом видно, что они разные. Правый жиклер даже на мерную иглу надевать не охота, визуально видно, что он 180, а то и больше. Хотя на них написано «165″, и теоретически если верить табличке из интернета, они дадут одинаковый состав смеси (где, кстати? На каких оборотах? При каком диаметре большого диффузора первой камеры)?

Выводы. Табличка эта – херня полная, извините за плохой немецкий. Не тратьте свое время.

Хотя нет. Тратьте. Подбирайте. Мне ведь тоже на вас зарабатывать как-то нужно

Дополнение (2019 год).

Прислали мне вот такую вот замечательную табличку

Человек искал топливный жиклер 137.5, который заводом ДААЗ вообще не выпускается

Ради прикола загуглил. Да, жиклеры такие есть. Только для карбюратора снегохода Yamaha Viking 540. Выглядит это примерно так:

Как его запихнуть в Солекс или Озон, я пока плохо представляю.

Остальные жиклеры нарисованы просто от балды. Ибо у меня максимальный размер воздушного жиклера – 190 трубка 11, а тут даже 275 есть

Солекс на уаз какие жиклеры

Подбор и доработка жиклеров карбюраторов Солекс

Подбор и доработку жиклеров на карбюраторах Солекс производят в двух случаях: если необходимо увеличить мощностные показатели двигателя автомобиля (быстрый старт, приемистость, повышение скорости движения) или уменьшение расхода топлива двигателя от паспортных показателей.

Перед проведением работ необходимо удостовериться, что и на стандартных жиклерах карбюратор и двигатель работают нормально. Так же рекомендуется перед проведением доработки карбюратора привести в надлежащее состояние систему питания и систему зажигания автомобиля. В случае если двигатель автомобиля жрет бензин ведрами или троит или даже двоит, имеет смысл провести полную диагностику систем двигателя, все привести в норму, и лишь потом браться за доработку.

Следует помнить, что при проведении работ с карбюратором необходимо придерживаться определенной закономерности: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров главных дозирующих систем. Изменение одного или нескольких составляющих этой цепочки приводит к явным изменением в работе двигателя. Увеличение или уменьшение пропускной способности жиклеров должно быть небольшим и постепенным – в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и производить все манипуляции на них. Родные жиклеры ставим назад в случае провала эксперемента.

Варианты доработки и подбора жиклеров на карбюраторах Солекс

— Установить воздушные или топливные жиклеры с другого карбюратора, от другого двигателя

Выбрать можно из списков ниже.

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	97,5	97,5
21081-1107010	95	97,5
21083-1107010	95	97,5
21073-1107010	107,5	117,5
21051-1107010	105	110
21083-1107010-31	95	100
21083-1107010-35	95	100
21083-1107010-62	80	100
21412	95	95

Таблица размеров и применяемости воздушных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	165	125
21081-1107010	165	135
21083-1107010	155	125
21073-1107010	150	135
21051-1107010	150	135
21083-1107010-31	155	125
21083-1107010-35	150	125
21083-1107010-62	165	125
21412	160	100

воздушные жиклеры, топливные жиклеры, эмульсионные трубки и колодцы карбюратора Солекс

— Доработать уже имеющиеся жиклеры

В продаже имеются тонкие сверла 1 мм, 1,5 мм, 1,75 мм, 2 мм и т. п. Ими можно рассверлить номинальные жиклеры до требуемого размера увеличив их пропускную способность. В ряде случаев можно запаять оловом отверстие жиклера и рассверлить заново.

Технология подбора жиклеров

Начинаем подбор с топливных или воздушных жиклеров ГДС первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего лишь на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность. При необходимости проводим регулировку холостого хода винтами «качества» и «количества».

Устанавливаем жиклер еще большей размерности, проверяем динамику или экономичность. И так несколько раз, пока не появятся явные провалы в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. После чего делаем шаг назад, установив жиклер предъидущей размерности. Проводим аналогичную настройку второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Проверку пропускной способности жиклеров для контроля соответствия их маркировки можно проверять, изготовив самодельное устройство (См. «Маркировка и пропускная способность жиклеров карбюраторов Солекс»).

Примечания и дополнения

— Описанный выше подбор жиклеров является минимальным вмешательством в работу карбюратора с минимальными последствиями (увеличение мощности на 5 – 10 процентов или экономичности в пределах литра на сотню). Более сильно и действенно тюнинговать свой карбюратор можно, если к подбору жиклеров добавить доработку диффузоров карбюратора, причем как малых, так и больших, подобрать эмульсионные трубки, доработать смесительные камеры карбюратора, ускорительный насос и изменить последовательность открытия дроссельных заслонок. Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

Еще статьи по карбюраторам Солекс

Ставим карбюратор ДААЗ на автомобили УАЗ

Одними из самых популярных российских внедорожников еще с советских времен по праву считаются автомобили UAZ в различных исполнениях и модификациях.

Они отличаются неприхотливостью, доступностью и широкими возможностями для ремонта собственными силами. Поскольку эти автомобили — в особенности старых моделей — не слишком экономичны, многие задумываются над вопросом: чем заменить штатный карбюратор УАЗ 31514 или другой модели?

Как добиться уменьшения расхода топлива при сохранении замечательных ходовых качеств машины? В то же время уже достаточное количество владельцев авто марки UAZ решили для себя эти вопросы, интернет пестреет многочисленными отзывами об установке самых разных моделей карбюраторов на свой УАЗ 31514 или УАЗ 3303. Рассмотрим возможные варианты замены карбюраторов от разных производителей, таких как ПеКар (карбюраторный завод, г. Санкт-Петербург) и ДААЗ (Димитровградский автоагрегатный завод).

Немного истории

На широких российских просторах еще нередко встречаются советские внедорожники моделей УАЗ 469, 469Б и 469БГ (соответственно военный, гражданский и медицинский), выпуск которых начался еще в далеком 1972 году. Они являются предшественниками нынешних моделей УАЗ 31512 и 31514, появившихся в результате модернизации 1985 года, которые успешно служат и сейчас. Точно так же бортовой УАЗ 452Д в 1985 году превратился в УАЗ 3303.

На модели УАЗ 469 стоял штатный однокамерный карбюратор К 131, который на данный момент морально и физически устарел (в хорошем состоянии его практически не найти). Впоследствии с появлением более новых двигателей появился карбюратор К 126, а модели УАЗ 31512 и 31514 получили новый ПеКар К 151, которым укомплектованы и многие другие автомобили российского производства (Волга, ГАЗель, Соболь и так далее). Все вышеперечисленные карбюраторы произведены Ленинградским карбюраторным заводом. Наша задача — рассмотреть возможность их замены на агрегаты другого производителя (ДААЗ).

Краткий обзор моделей карбюраторов

Приведем обзор моделей агрегатов производства ДААЗ, пригодных для установки на ульяновские внедорожники.

ДААЗ 2101/02/03 WEBER. Нельзя не упомянуть об этом предшественнике карбюраторов ОЗОН, который замечательно работает с двигателями УМЗ рабочим объемом 2,4 л, установленными на УАЗ 31512. WEBER не столь экономичен, как его более новые димитровградские собратья, но по тяговым характеристикам выдает отличные результаты. Расход топлива по сравнению с К 131 или К 126 несколько ниже. Недостаток агрегата заключается в том, что его трудно отыскать в рабочем состоянии. Как правило, нужно найти два или три старых Вебера, чтобы собрать один рабочий.
ДААЗ 2107 ОЗОН. Очень подходящий вариант для тех, кого не заботит разгонная динамика. Расход топлива на модели УАЗ 31512 после установки карбюратора 2107 заметно уменьшается. Умышленно обходим вниманием вторую модификацию ОЗОНА — ДААЗ 2105, которая рассчитана под гораздо меньший рабочий объем двигателя.
ДААЗ 2140 ОЗОН — это аналог 2107 с другим комплектом жиклеров и менее удачной системой холостого хода. Пригоден к установке в том случае, когда он у вас уже есть в наличии, если же нет, лучше все же приобрести 2107.
ДААЗ 2108 SOLEX, ДААЗ 21073 SOLEX. Первый разработан для автомобилей ВАЗ восьмого-девятого семейств, второй устанавливают на ВАЗ 21213 «Нива». Карбюраторы марки Солекс являются сложными и высокотехнологичными изделиями, их установка на УАЗ 31512 вполне оправдана, так как дает неплохие результаты. Предпочтение следует отдать модификации 21073, у которой размеры диффузоров больше. Обе модификации снабжены ЭПХХ с электроникой, поэтому при установке на более старые машины потребуется определенная доработка для ее подключения. В иных случаях электронную систему просто отбрасывают, но это сказывается на экономичности автомобиля.
ДААЗ 4178 SOLEX. Среди карбюраторов димитровградского завода является самым адаптированным для автомобилей марки UAZ, отлично подходит как для модели УАЗ 31512, так и УАЗ 3303. Может устанавливаться и на старые машины (до 1985 года выпуска). Надежен, экономичен, прост в монтаже, имеет самое большое количество положительных отзывов от почитателей марки.

Вернуться к оглавлению

Причины и особенности замены карбюраторов

Хорошо отлаженный штатный карбюратор К 151, устанавливаемый на УАЗ 31512, работает достаточно стабильно и показывает неплохие результаты, но имеет сложную конструкцию. Любой, кто хоть раз попытался разобрать его в целях промывки, может подтвердить истинность этого утверждения. Что касается настройки и необходимого ремонта К 151, то тут редко обходится без специалиста. Нередки случаи заводского брака (в литье корпуса или деформация верхней части), которые нелегко исправить. Учитывая, что штатный агрегат непросто эксплуатировать, для многих владельцев имеет смысл заменить его на ДААЗ.

Некоторые автолюбители возвращаются к его предшественнику К 126. Целесообразность такой замены вызывает некоторые сомнения, хотя смысл в ней есть: К 126 предпочтительнее для владельцев УАЗов, которые ремонтируют и обслуживают авто исключительно своими силами. По экономии топлива карбюратор К 126 никаких преимуществ перед К 151 не имеет, но его гораздо проще обслуживать.

Отдельные УАЗоводы, желающие повысить тяговые характеристики своего «железного коня», ставят двухкамерный карбюратор с параллельным открыванием заслонок К 135 на УАЗ 31512. Это дает свой результат, хотя и не совсем такой, какой ожидался вначале. Дело в том, что из-за больших диаметров диффузоров появляется эффект обеднения топливной смеси на низких оборотах двигателя.

Схема подключения электроники системы ЭПХХ

Поскольку вместе с тягой возрастает и расход топлива, а работа на низких оборотах нестабильна, нижнюю часть карбюратора (подошву) зачастую переделывают для последовательного открывания дроссельных заслонок. В регулировке данный агрегат чрезвычайно прост: качество смеси регулируется подбором комплекта жиклеров, а работу на холостом ходу регулируют винтами качества и количества смеси. Установка К 135 на УАЗ оправдывает себя в плане улучшения динамических и тяговых характеристик, но экономить топливо вряд ли позволит.

Все вышеперечисленные варианты замены штатных карбюраторов УАЗ 31512 и УАЗ 3303 на агрегаты ДААЗ имеют свои особенности. Например, штатный карбюратор УАЗ 3303 из-за малого подкапотного пространства лучше всего заменить на ДААЗ 4178, имеющего малый габарит по высоте, что позволит с небольшими доработками присоединить к нему воздушный фильтр сухого типа.

Посадочные отверстия дорабатывать необходимости нет, они полностью совпадают со шпильками на впускном коллекторе. Чтобы привод мембраны не зацеплялся с правой стороны за патрубок коллектора, под агрегат можно установить тонкую (до 5 мм) эбонитовую проставку. Напоследок подключаем электронику системы ЭПХХ по схеме 1. Следует заметить, что схемы подключения систем ЭПХХ различных агрегатов ДААЗ более-менее подобны, поэтому можно ориентироваться на данную схему для УАЗ 3303.

Агрегаты ОЗОН и SOLEX

Установка карбюратора ОЗОН или его предшественника WEBER отличается тем, что посадочные отверстия агрегата, имеющие диаметр 8 мм, не совпадают со шпильками на впускном коллекторе. Поэтому посадочные отверстия необходимо аккуратно рассверлить до диаметра 10 мм, не разбирая карбюратора. Также рекомендуется заменить жиклер насоса-ускорителя на ДААЗ 2107 с маркировкой 40 на жиклер с маркировкой 50, а из вакуумного привода открывания вторичной камеры удалить пружину. Эти мероприятия позволят улучшить динамические свойства автомобиля после установки агрегата 2107.

Карбюратор Солекс 21073 или 2108 следует обязательно устанавливать на впускной коллектор через толстую теплоизоляционную проставку с отверстиями диаметром 10 мм под шпильки. Эта необходимость вызвана особенностями конструкции карбюратора ДААЗ, а именно: нижняя площадка агрегата (подошва) имеет небольшую толщину и под воздействием высокой температуры со временем деформируется.

Сам впускной коллектор УАЗ 31512 потребуется доработать (скруглить) напильником либо фрезой, так как его часть немного перекрывает отверстие первичной камеры. Для повышения динамики автомобиля в карбюратор Солекс можно внести следующие изменения:

Вместо штатного распылителя насоса-ускорителя с одним носиком на ДААЗ 21073 можно применить распылитель с двумя носиками от 2108, предварительно перегнув более длинную трубку вторичной камеры таким образом, чтоб носик был направлен в первичную камеру. При этом обе струи из распылителей должны попадать прямо в проем большого диффузора, не задевая его стенок и оси дроссельной заслонки и не пересекаясь.
Карбюратор ДААЗ 2108 уже имеет распылитель с двумя носиками, необходимо только проделать операцию с перегибом трубки вторичной камеры.
На оси дроссельной заслонки первичной камеры стоит сектор, нажимающий на рычаг насоса-ускорителя при открывании заслонки и имеющий определенную конфигурацию, которая обусловливает интенсивность струи топлива и ее длительность при резком нажатии на педаль акселератора. Этот сектор можно заменить на другой (имеется в продаже), его форма несколько иная и позволяет повысить мощность струи распылителя, что так необходимо для двигателей УАЗ 31514 большого рабочего объема.

Установка карбюраторов б/у

Широко распространена практика, когда владельцы автомобилей УАЗ приобретают на замену штатных карбюраторов агрегаты, бывшие в употреблении. Дадим несколько рекомендаций, которые позволят самостоятельно подготовить их к установке и смонтировать на коллекторе.

В зависимости от модели авто и принятого к установке карбюратора приобрести все необходимые дополнительные комплектующие. Например, для УАЗ 469 требуется установить переходник на впускной коллектор для крепления карбюратора на 4-х шпильках. Приводы дроссельных заслонок тоже отличаются от штатных агрегатов, можно их подключить своими силами и способами, а можно купить в торговой сети.
Бывший в употреблении карбюратор следует разобрать и промыть, заменить все диафрагмы и прокладки. Перед промывкой необходимо выровнять некоторые поверхности во избежание подсоса воздуха через прокладки. Для ДААЗ 2107, 2140 и WEBER это нижняя поверхность средней части карбюратора, для SOLEX — верхняя поверхность нижней части. Выравнивать поверхности надо аккуратной притиркой вручную на шлифовальном кругу. При установке б/у агрегатов SOLEX на УАЗ 31514 или УАЗ 469 ни в коем случае нельзя притирать нижнюю поверхность, прилегающую к коллектору (подошву), она достаточно тонкая и делать ее еще тоньше нельзя. Чтобы избежать подсоса воздуха из-под этой плоскости, требуется перед установкой опустить на 1 мин в теплую воду картонную прокладку, которая ставится между агрегатом и коллектором. Прокладка слегка разбухнет и при затяжке гаек уплотнит зазоры. Если подошва сильно деформирована, можно применить две картонных прокладки. Притирка средней части необходима и при установке К 135 на УАЗ.
Не покупать и не ставить ремкомплекты жиклеров. Это связано с тем, что зачастую в торговой сети продаются жиклеры, маркировка которых не соответствует рабочему отверстию. Из таких ремонтных комплектов можно применять прокладки и диафрагмы, иногда пружины. Правильнее будет деревянной палочкой (можно зубочисткой), тщательно очистить рабочее отверстие старого жиклера и установить его на свое место.
Отдельный момент — подключение или крепление к новому карбюратору воздушного фильтра. Это можно сделать своими силами и по своему разумению, соблюдая условие герметичности. Одни автолюбители меняют штатный фильтр на фильтрующий элемент сухого типа, другие с помощью разных переходников подключают старый элемент. Мы предложим для карбюраторов ДААЗ одну универсальную схему: нужно применить фильтрующий элемент вместе с патрубком от Москвича 2141. Пластиковый переходник, закрепляемый на верхней площадке карбюратора, поместится в любом подкапотном пространстве, а вынесенный бочкообразный фильтр имеет большую емкость для пыли, что является важным фактором для внедорожника.

Настройку установленного карбюратора рекомендуется производить с помощью газоанализатора, лучше у специалиста-карбюраторщика. Он поможет не только в настройке, но в и подборе жиклеров главной дозирующей системы, чтобы придать автомобилю желаемые свойства: тягу и динамику либо экономичность при спокойной манере езды. Из всех рассмотренных вариантов установка агрегата ДААЗ 4178 на УАЗ является наиболее предпочтительной по причине адаптированности агрегата к двигателям марки UAZ, простоте установки, надежности и экономичности при эксплуатации.

Подбор и доработка жиклеров карбюраторов Солекс

Варианты доработки и подбора жиклеров на карбюраторах Солекс

— Установить воздушные или топливные жиклеры с другого карбюратора, от другого двигателя

Выбрать можно из списков ниже.

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	97,5	97,5
21081-1107010	95	97,5
21083-1107010	95	97,5
21073-1107010	107,5	117,5
21051-1107010	105	110
21083-1107010-31	95	100
21083-1107010-35	95	100
21083-1107010-62	80	100
21412	95	95

Таблица размеров и применяемости воздушных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	165	125
21081-1107010	165	135
21083-1107010	155	125
21073-1107010	150	135
21051-1107010	150	135
21083-1107010-31	155	125
21083-1107010-35	150	125
21083-1107010-62	165	125
21412	160	100

воздушные жиклеры, топливные жиклеры, эмульсионные трубки и колодцы карбюратора Солекс

— Доработать уже имеющиеся жиклеры

Технология подбора жиклеров

Примечания и дополнения

Еще статьи по карбюраторам Солекс

Жиклеры карбюратора

Эти маленькие детали оказывают влияние на работу двигателя машины. Если увеличить топливный жиклер, можно сделать машину резвой, но требующей много топлива. Установив воздушный жиклер с большим сечением, мы получаем машину, не развивающую высоких скоростей, но и не требующую частых заправок. Все зависит от желания владельца автомобиля.

Чистка, настройка, замена и регулировка жиклеров и регулировка обогащения топливно-воздушной смеси производится во время ТО и при возникновении нештатных ситуаций.

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

малый уровень компрессии в одном из цилиндров;
сбилась регулировка системы зажигания;
неисправна одна или несколько свечей зажигания;
требуется замена высоковольтных проводов.

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

Большое влияние на показатели разгона и мощности автотранспорта может оказать правильно проведенная настройка работы карбюратора.

Проведение регулировки карбюратора

Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:

наполнение бензином поплавочной камеры;
величину максимальных оборотов холостого хода;
насыщенность топливно-воздушной смеси, поступающей в двигатель.

Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:

На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.

Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько. Необходимо обратить внимание на:

жиклер электромагнитного клапана – возможно, он засорился;
канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
электромагнитный клапан — возможно неисправен именно он.

Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.

Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.

При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора. Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.

Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.

Гаечным ключом ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.

Помните – настройка и регулировка проводится только на прогретом двигателе, но перед этим зачастую необходимо провести замену жиклера, установив деталь из комплекта. Как правильно это сделать рассмотрим далее.

Замена жиклера

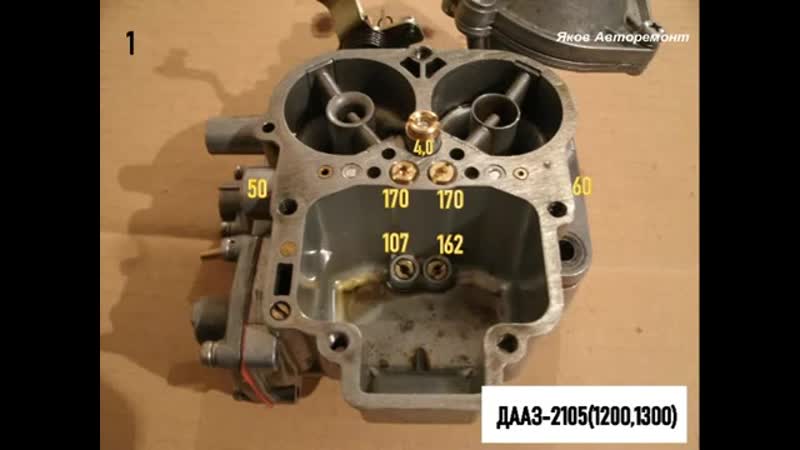

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Устройство и регулировка карбюратора К126Г на УАЗ, ремонт своими руками + видео

Текущее состояние транспортного средства — это главный критерий работоспособности агрегатов машины. Одним из важнейших компонентов автомобиля считается двигатель. На моделях УАЗ устанавливаются силовые агрегаты карбюраторного типа (например, карбюратор К126Г), за счёт чего эксплуатация и регулировка этого вида автомобилей значительно облегчается в любом из режимов использования.

Устройство карбюратора К126Г

Автомобили семейства УАЗ оснащаются тремя видами карбюраторов. Каждый из этих видов имеет свои плюсы и минусы:

К126Г;
К151;
ДААЗ Солекс.

Наиболее часто встречается оснащение внедорожных автомобилей марки УАЗ карбюратором вида К126Г. Эта модель представляет собой базовую комплектацию для автомобилей УАЗ «Буханка», а также является неизменным атрибутом оснащения УАЗ «Хантер» и УАЗ «Патриот». Карбюратор этого вида идеально сочетается с силовыми агрегатами УМЗ 4178.10 и УМЗ 4218.10.

Простое устройство для оснащения силовых агрегатов отечественных внедорожных автомобилей

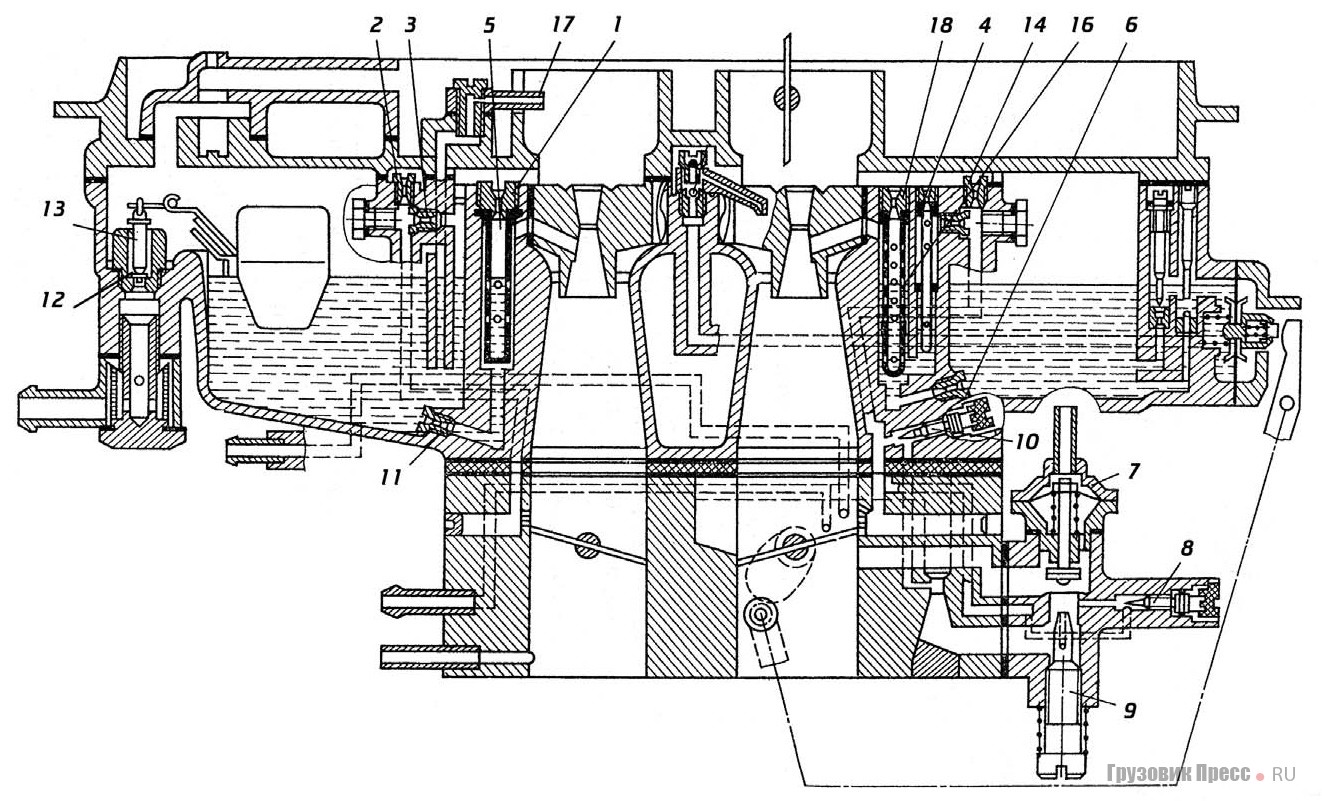

Карбюратор К126Г состоит из нескольких основных компонентов:

насос-ускоритель;
экономайзер;
устройство дозирования горючего для первой камеры;
устройство дозирования горючего для второй камеры;
воздушная заслонка;
механизм холостого хода.

Помимо них карбюратор включает в себя множество мелких элементов, каждый из которых призван выполнять узкоспециальную работу в общей системе.

Чёткое взаимодействие различных элементов позволяет добиться высокой продуктивности карбюратора

Карбюратор вида К126Г оснащён сразу двумя камерами для смешения топливовоздушной смеси. После поворота ключа зажигания топливо начинает образовываться в первой камере, затем, при увеличении крутящего момента, во второй. Различные элементы системы пропускают строго ограниченное количество жидкого топлива и воздуха для создания топливовоздушной смеси в нужном количестве.

Если же мотору на максимальных оборотах потребуется повышенное содержание смеси, то в работу включается экономайзер. Электромагнитный клапан увеличивает расход воздуха через постоянно открытую воздушную заслонку, что обеспечивает создание обогащённой смеси для двигателя.

Процесс регулировки К126Г на УАЗ «Буханка»

Регулировка как процедура может потребоваться только для устранения некоторых сбоев в работе карбюратора или же для настройки большей продуктивности. Регулировка может быть проведена по самым разным параметрам для достижения оптимальной работоспособности карбюратора К126Г:

стабильность в работе насоса-ускорителя;
установка нового минимального значения холостого хода;
контроль за качеством крепёжных соединений в карбюраторе УАЗ;
сокращение расхода горючего в разных режимах эксплуатации;
увеличение/уменьшение заданного уровня топлива в поплавковой камере;
проверка результативности срабатывания экономайзера;
регулировка пропускной способности жиклёров.

Необходимо иметь в виду, что регулировка по любому из параметров проводится только при заглушенном моторе. В разных случаях потребуется дождаться охлаждения силового агрегата или, наоборот, производить запуск двигателя для настройки необходимых показателей.

К примеру, наиболее часто автолюбители проводят регулировку расхода топливной смеси. Устройство К126Г выполнено таким образом, что разбирать карбюратор не потребуется — все необходимые работы можно выполнить непосредственно на месте установки механизма.

Видеоинструкция: регулировка К126Г

Регулировка расхода топлива

На корпусе карбюратора имеются два небольших винта качества. Каждый из них управляет подачей качественной смеси топлива к цилиндрам мотора. А сбоку у привода заслонок дросселя имеется один отдельно расположенный винт — он носит название винта количества и отвечает за необходимый объём горючего, которое подаётся в силовой агрегат.

Порядок регулировки расхода топливной смеси подразумевает использование этих винтов в следующей последовательности:

На холодном двигателе закрутить винты качества до упора.
После этого каждый из них открутить ровно на три оборота.
Завести автомобиль и дождаться, когда двигатель достигнет своей рабочей температуры.
После этого, подкручивая винт количества, установить частоту вращения мотора порядка 600 оборотов в минуту.
Начать закручивать винт качества первой камеры до тех пор, пока не станут явными перебои в работе мотора (ему будет не хватать горючего).
После первого сбоя открутить винт качества назад примерно на 1/8 оборота (убедиться, что мотор работает ровно).
Точно такую же регулировку произвести с винтом качества и на второй камере сгорания.
После чего, используя винт количества, выставить необходимые обороты холостого хода, показатели которых стояли до этого (обычно 900–1100 об/мин).

Регулировка расхода топлива не представляет собой трудоёмкости в проведении. Однако автолюбитель должен хорошо понимать смысл каждого из выполняемых действий, чтобы настройка имела оптимальный результат.

Ремонт карбюратора УАЗ

Владельцы автомобилей УАЗ при наличии необходимого опыта и знаний могут провести некоторые виды ремонтных работ на карбюраторе самостоятельно. После того как карбюратор будет снят и разобран, можно выполнить ремонт его частей без обращения в специализированные автомастерские.

Многие владельцы автомобилей УАЗ сталкиваются с такой проблемой, как заливание карбюратора. То есть устройство производит слишком большое количество топливовоздушной смеси, которая не успевает попасть в мотор.

Если карбюратор заливается, необходимо будет проверить работоспособность иглы экономайзера, а также убедиться, что калиброванные отверстия жиклёров не увеличились.

В том случае, если мотор начинает дёргаться на высоких оборотах или нестабильно работает на холостом ходу, рекомендуется проверить электромагнитный клапан или экономайзер.

Ремонт карбюратора УАЗ К126Г целиком основывается на промывке компонентов и замене износившихся деталей. При этом залогом качественного ремонта можно считать всего три фактора:

аккуратную разборку устройства;
определение неисправности;
сборка с учётом всех нюансов конструкции К126Г.

Видеоинструкция: модернизация и ремонт К126Г

Определение неисправностей в работе

У карбюратора вида К126Г имеются свои характерные неисправности. Как правило, все они связаны с тем, что по ряду причин сокращается пропускная способность жиклёров, вырабатывается ресурс насоса-ускорителя или же появляются зазоры при работе дроссельных заслонок. Помимо этого, как и в любом другом карбюраторе, в К126Г может быть зафиксирована и разбалансировка работы холостого хода, засчёт чего двигатель может заливаться или же испытывать недостаток в топливе.

Явными причинами того, что в карбюраторе появились те или иные неисправности, являются:

резкое увеличение потребляемого количества жидкого топлива;
на высоких оборотах мотор работает рывками, с перебоями;
появились трудности с запуском двигателя;
неравномерность рабочего шума и усиленные вибрации во время движения;
чёрный дым выхлопного газа при резком увеличении скорости или в момент торможения.

В карбюраторных механизмах любого типа важную роль играют жиклёры. По своей функции жиклёры являются пробками с несколькими отверстиями чётко выверенного диаметра. Через эти отверстия поступает воздух или жидкое горючее, что гарантирует своевременное образование топливовоздушной смеси. Жиклёры из-за применения некачественного бензина могут засориться, из-за чего мотор будет испытывать недостаток топлива.

Главной особенностью карбюратора вида К126Г является то, что все жиклёры независимо от места их установки, можно прочистить без проведения демонтажных работ. То есть для того, чтобы устранить засоры отверстий, не нужно будет полностью разбирать карбюратор, так как жиклёры вынимаются каждый в отдельности из корпуса устройства.

Таблица: рабочие характеристики жиклёров в разных системах карбюратора

Элементы карбюратора	Пропускная способность жиклера. см³/мин	Диаметр отверстия жиклера, мм
Первичная камера
Главный топливный жиклер	240 ±3	1,05
Главный воздушный жиклер	195±4	0,94
Топливный жиклер холостого хода	50 ±1,5	0,45
Воздушный жиклер холостого хода	285±7	1,15
Распылитель ускорительного насоса	—	0,6±0,06
Ускорительный насос производительностью за 10 ходов не менее	5	—
Вторичная камера
Главный топливный жиклер	280 ±3,5	1,14
Главный воздушный жиклер	390 ±9	1,36
Главный жиклер переходной системы	95±2	0,64
Воздушный жиклер переходной системы	285 ±7	1,15
Жиклер экономайзера	—	1,7 ± 0,06
Распылитель экономайзера	—	3±0,06

Автовладельцы УАЗ «Буханки» так отзываются от заводских жиклёрах карбюратора К126Г:

Как снять К126Г с УАЗа и разобрать его

Процедура снятия карбюраторного механизма не представляет особых сложностей. От узла отсоединяются все подключённые к нему шланги и магистрали, после чего откручиваются гайки, которыми он соединяется с корпусом впускного коллектора. Как только гайки будут сняты, карбюратор аккуратно снимается со шпилек вместе с прокладкой.

Более сложную процедуру представляет собой разборка устройства на составляющие. Основная цель разборки — промывка внутренних полостей карбюратора, а также замена износившихся или выработавших свой ресурс деталей. Необходимо помнить о том, что разборка карбюратора возможна только после тщательной очистки его корпуса и внешних частей. Для этих целей рекомендуется использовать специальный очиститель для карбюраторов.

Порядок разборки К126Г:

Расшплинтовать крепления тяги рычага.
Вынуть из открывшегося отверстия конец тяги малых оборотов.
Отвернуть семь маленьких винтиков, которыми крепится крышка поплавковой камеры.
Аккуратно приподнять крышку и снять её. Под ней находится прокладка, нужно постараться не повредиться её в момент снятия крышки.
Далее из полости камеры вытащить ось поплавка и сам поплавковый элемент.
Вместе с пружинкой вытаскивается и иголка топливного клапана.
Если есть необходимость, то снимать воздушную заслонку нужно после откручивания двух винтов её крепежа. После чего отворачивается винт фиксации втулки рычага привода. Заслонка вытаскивается без отделения её от рычага и пружинки возврата.
Далее отворачивается пробка фильтрующего элемента, вынимается сеточка фильтра.
Следующий этап — это разборка самой поплавковой камеры. Все составляющие камеры аккуратно отсоединяются друг от друга и вытаскиваются в строго вертикальном положении.
После этого потребуется отвернуть пробки, расположенные с внешней стороны корпуса карбюратора — только так можно снять жиклёры первой и второй камер внутреннего сгорания.
Далее можно вытаскивать жиклёр холостого хода и сам клапан экономайзера.
В полости карбюратора остался только диффузор и смесительный отдел поплавковой камеры. Малые диффузоры выпрессовывать из карбюратора строго запрещено, так как их обратная установка в нужном положении практически невозможна.

Рекомендуется разбирать устройство в хорошо освещённом месте

Порядок чистки от нагара

Образование нагара характерно, прежде всего, для трёх элементов карбюратора вида К126Г:

топливных жиклёров;
воздушной заслонки;
ёмкости поплавковой камеры.

Каждый из этих элементов после разборки подвергается процедуре мойки, чистки и продувки по различным технологиям.

Жиклёры требуют особого подхода, так как малейшее изменение их поверхности и выкалибровки отверстий может стать причиной нестабильной работы силового агрегата. Мыть поверхность пробок запрещено. Рекомендуется производить чистку от грязи и нагара зубочисткой или медной проволокой, стараясь как можно меньше соприкасаться с поверхностью металла.

После чистки необходима продувка жиклёра сжатым воздухом из баллончика или через компрессорную установку.

Воздушная заслонка не прихотлива в уходе — её можно положить вместе с другими металлическими частями карбюратора в ёмкость с растворителем 642 и замочить на два часа. После этого требуется хорошо высушить заслонку и продуть, чтобы устранить остатки нагара с поверхности.

Поплавковая камера быстро чистится от нагара, так как в неё можно залить очиститель для карбюраторов и оставить жидкость часа на полтора. После этого мягкой тканью без ворса нужно будет протереть полость камеры, чтобы удалить остатки очистителя. Можно также дополнительно продуть внутренние поверхности баллончиком со сжатым воздухом.

Замена прокладки карбюратора

Менять прокладку необходимо в том случае, если на ней имеются механические повреждения любого рода: трещинки, разрывы, дыры. Прокладка служит единственным элементом между карбюратором и впускным коллектором и выполняет две важные функции:

устанавливает качественное соединение между двумя агрегатами;
выводит лишнее тепло.

Замена прокладки карбюратора К126Г не представляет особенных сложностей: перед тем, как установить карбюраторное устройство на шпильки коллектора, требуется сначала проложить новую прокладку. Использование герметика или силикона недопустимо, так как при повышении температуры во время движения он потечёт и может забить отверстия в карбюраторе.

На прокладку насаживается карбюраторный механизм и крепится гайками к полости впускного коллектора. Прокладка также служит уменьшению трения между двумя металлическими поверхностями, сокращению вибрации и шума в рабочих режимах.

Уникальная форма изделия позволяет жёстко зафиксировать карбюратор на его рабочем месте

Сборка и установка карбюратора на место

Порядок сборки К126Г обычно вызывает больше трудностей, чем разборка. Элементы карбюратора нужно собирать в чётком порядке, иначе будет невозможно добиться стабильной работы мотора.

Сборка проводится следующим образом:

В полость поплавковой камеры устанавливается экономайзер и жиклёр холостого хода. Экономайзер прикручивается винтом.
Топливные и воздушные жиклёры двух камер сгорания вкручиваются с внешней стороны корпуса карбюратора, заворачиваются до упора.
Внутренняя полость поплавковой камеры заполняется в обратном порядке. Следует иметь в виду, что поплавок должен максимально свободно качаться на своей оси, ход иглы при этом должен достигать значения не менее 1,5 мм.
Устанавливается фильтр, он фиксируется пробкой.
Воздушная заслонка в сборе подключается к месту работы.
Вставляется игла клапана и пружинка возврата.
Закрывается крышка карбюратора, путём прикручивания каждого из семи винтов до упора.
После чего выставляется тяга малых оборотов и зашплинтовываются её крепления.

Установка карбюратора в машину осуществляется следующим образом: сначала на шпильки монтируется прокладка, после чего вставляется само устройство. На шпильки нанизываются гайки и заворачиваются до упора.

Далее потребуется подключить все шланги и топливные магистрали. В первую очередь подключается патрубок подачи топлива, затем — шланг на «обратку». После этого подключение вспомогательных элементов можно производить в любом порядке.

Рекомендуется при отключении шлангов запоминать или записывать место подключения каждого из них.

Каждое подсоединение должно быть выполнено максимально надёжно

Полезные рекомендации

После самостоятельной сборки и установки рекомендуется проверить работоспособность карбюратора. Для модификации К126Г существуют свои оптимальные показатели работы:

уровень жидкого горючего в ёмкости поплавковой камеры должен находиться ниже верхнего предела на 18,5–21, 5мм; если уровень выше, допустимо подгибание кронштейна поплавка;
зазоры между воздушными заслонками и корпусом карбюратора не должны превышать показатель в 0,2 мм;
после сборки из соединений и разъёмов не должно вытекать топливо;
минимально допустимые обороты коленвала на холостом ходу не должны быть менее 400 об/мин;
при переходе работы мотора из одного режима в другой не должно быть рывков и провалов.

Таким образом, самостоятельная разборка, сборка и установка карбюратора возможна только при строгом следовании рекомендациям производителя. Особенно важно не повредить детали карбюратора во время демонтажных работ или чистки, так как даже от мельчайших повреждений одного из компонентов К126Г будет работать некорректно.

Копирайтер, рукодельница, путешественник Оцените статью: Поделитесь с друзьями!

Эксперименты с карбюратором классики ВАЗ

Личный опыт тюнинга классики Жигулей за счёт регулировок карбюратора. Расскажу как улучшить динамику «классики» своими руками без особых затрат, только за счет экспериментов с карбюратором.

Что можно сделать

Улучшения динамики автомобиля можно добиться разными путями. Прежде всего — это доводка двигателя (облегчённые шатуны и поршни, облегчённый маховик, шлифованные коллекторы, балансировка деталей мотора). Ещё следует упомянуть изменение передаточных чисел трансмиссии и соответствующую доводку ходовой части — изменённые пружины и амортизаторы, усиление кузова, резина, тормоза и т.д. Дело в том, что для большинства работ требуется специальное оборудование и много денег. Что делать, если в распоряжении отечественная «классика» семейства 2101-2107, зато в пассиве отсутствие гаража с оборудованием и нехватка денег, а ездить быстрее (хотя бы на уровне «зубил») тоже хочется?! Зато есть желание и энтузиазм. Остаётся единственный вариант — эксперименты с карбюратором. В общем, дано: двигатель 1500 или 1600 с обыкновенной контактной системой зажигания и карбюратором «Озон».

Изменения с карбюратором

1. Выкидываем пружину из вакуумного привода дроссельной заслонки первичной камеры — делается за 5 минут. Улучшение динамики чувствительное, расход топлива увеличивается максимум на 0,5 л/100 км.

2. Можно переделать привод дроссельной заслонки вторичной камеры из вакуумного в механический. Делается элементарно: надо взять небольшой кусочек проволоки, например, пружины, стоявшей в вакуумном приводе этой камеры, выпрямить его, на одном конце согнуть колечко, и в таком виде колечком подсунуть под гайку, крепящую рычаги привода дроссельной заслонки вторичной камеры, так, чтобы выступ на внешнем рычаге привода оказался между этой проволочкой и другим рычагом привода (как это сделано на старом «Вебере»). Затем гайку надо, конечно, затянуть хорошо.

Получаем некоторое улучшение динамики, особенно на повышенных оборотах, расход топлива практически не изменяется. Разгон становится ровным, без провалов.

3. Берём малый диффузор первичной камеры(это штука, которая вставляется сверху в главный или большой диффузор над дроссельной заслонкой), имеющий маркировку 3,5 и выкидываем его куда-нибудь подальше — он точно не понадобится. Туда вставляем малый диффузор с маркировкой 4,5 — такой же, как во вторичной камере карбюратора. Заодно меняем при необходимости распылитель ускорительного насоса со штатного «30» на увеличенный «40» (от карбюратора «Вебер» 2101-03). Динамика разгона, особенно вначале движения, улучшается, расход в принципе не возрастает. 4. Далее можно приступить к тому самому, чего категорически не рекомендуют практически ВСЕ мануалы — к увеличению жиклёров. Если там почитать, то кажется, что если, например, поменять во вторичной камере главный топливный жиклёр со 150 на 162 — то всё, катастрофа, бензин надо лить вёдрами, СО зашкалит любой прибор. Сразу ставить сильно изменённые комбинации опасно, так что начать можно с малого.

Первичная камера: ГТЖ (главный топливный жиклёр) — 125, ГВЖ (главный воздушный жиклёр) — 150. Вторичную пока не трогаем. Разгон получше, но хочется большего. Тогда ставим во вторичную камеру ГТЖ-162, ГВЖ-190. Максимальные жиклёры из всех, которые когда-либо выпускались и ставились только на «Вебер» 2106.

Надо отметить, что диаметр диффузора вторичной камеры у «Озона» такой же, как у «Вебера». А часто ли открываем дроссельную заслонку первичной камеры, особенно если перед этим немного поколдовать с карбюратором? Например, когда езжу, редко «тапку» более чем на половину жму — так хватает. Зато если надо резко ускориться — это очень полезно.

В результате получаем эффект, что как только педалька нажата до состояния открытия вторичной камеры, то как будто турбонаддув включается, а мотор легко раскручивается до 6000 — 6500. Расход растёт, но не сильно. Предположим, что этого мало, хочется погорячее. Тогда в первичную камеру вкручиваем ГТЖ-130 для двигателя 1500 и ГТЖ-135 для двигателя 1600, а ГВЖ для обоих — 170.

Более увеличивать жиклёры нет смысла, поскольку при резком нажатии на педальку карбюратор начинает переливать и захлёбываться — динамика хуже, расход больше. А данная комбинация, по-моему, оптимальная. А во вторичной камере так и остаётся ГТЖ-162, ГВЖ-190.

Про расход топлива

Поставив такую комбинацию жиклёров, при городской динамичной езде — тапку жать на каждом светофоре нет необходимости — динамика и так на уровне зубилы. Поэтому расход топлива можно удержать на уровне: 10,5-11 л/100 км по городу без пробок. На холостом ходу расход топлива остаётся неизменным — т.к. не сбивали его регулировки. А поскольку на «Озоне» автономная система ХХ, то регулировки её мало изменяются. Зато если надо ускориться, вытянуть при обгоне — увеличенные жиклёры очень помогают.

Под каждый движок жиклёры надо подбирать индивидуально. Описана усреднённая схема, но многое зависит от состояния и объёма мотора, конкретного карбюратора и самих жиклёров. Они все индивидуальны!

Воин-волынщик — AOPA

Warriors в первую очередь отличаются от своих предшественников Cherokee своей формой крыла с двойным конусом в плане и размахом крыльев на два фута шире. Ранние крылья Cherokee имели блочные, квадратные формы крыла с постоянной хордой в плане, которые стали известны как крылья «Hershey Bar».

Первый из серии Warrior вышел в 1974 году. (Те, что в первом модельном году фактически получили название Challenger, но от него быстро отказались в пользу имени Warrior, чтобы оставаться в соответствии с остальной частью номенклатуры, вдохновленной индейцами Пайпер. .) Warriors носили обозначение PA28-151, и до 1977 года их было продано 1898 штук. Именно тогда вышел Warrior II (PA28-161). Этот самолет имел на 10 лошадиных сил больше и имел большой успех — 3374 продаж. Warrior II рекламировал крейсерскую скорость 127 узлов при 75-процентной мощности (по сравнению со 109 узлами Warrior). Частично увеличение скорости произошло за счет более мощного двигателя; остальное пришло из улучшенной аэродинамики колесных обтекателей. С 1988 по 1990 год некоторых Warriors называли Cadets, они были нацелены на рынок тренажеров, имели строгую комплектацию и могли быть заказаны с авионикой VFR или IFR.Этот самолет все еще находится в производстве, как модель Warrior III.

С самого начала PA-28 задумывался как недорогой самолет с хорошими (безопасными) летными характеристиками и приемлемыми характеристиками. Стабилизатор, иногда описываемый как летающий хвост, — одна из отличительных черт Воина. Горизонтальное хвостовое оперение полностью поворачивается как одно целое и действует как руль высоты. Хотя он дает пилотам возможность управлять тангажем, стабилизатор использовался в первую очередь потому, что он считался более экономичным в постройке, чем обычный стабилизатор / руль высоты.

Эта философия — более низкие производственные затраты — также повлияла на конструкцию крыла. PA-28 Cherokees имеют укороченные формы крыльев с постоянной хордой, похожие по форме на другой продукт, корни которого лежат в Пенсильвании — плитку шоколада Hershey. Внутренняя часть крыла Warrior сохраняет форму планки Hershey, но передняя и задняя кромки внешних панелей сужаются. Это дает Warrior больший размах крыльев, чем крыло Hershey bar, и, таким образом, более высокое удлинение (соотношение размаха и хорды крыла).В целом, более высокое соотношение сторон способствует лучшему подъему и крейсерским характеристикам из-за меньшего индуцированного сопротивления.

На конической части крыла Воина также присутствует размывка. Встаньте у законцовки крыла и посмотрите вниз на переднюю кромку, и вы заметите, что передняя кромка слегка поворачивается вниз возле законцовки. Это уменьшение угла атаки означает, что даже когда корневой участок крыла остановился, внешняя часть крыла продолжает создавать подъемную силу, а элероны остаются эффективными.Все это означает, что самолет более управляем в аэродинамическом сваливании.

для OEM-карбюратора N151.067 47,5 N151.067-47,5 4 / PK Mikuni Pilot Jet Motorcycle & ATV Parts kaaruj.com

House 5A, Road 55, Gulshan 2,
1212 Dhaka, Dhaka Division, Bangladesh

Mobile 1: (+88) -01735-111612
Горячая линия: Скоро …

Если у вас есть какие-либо вопросы, свяжитесь с нами.
Мы ответим вам в ближайшее время. Спасибо!

Микуни Пилот Джет (N151.067) для штатного карбюратора — 47,5 N151.067-47,5 4 / PK: Automotive. Купите Mikuni Pilot Jet (N151.067) для OEM-карбюратора — 47,5 N151.067-47,5 4 / PK: Jets & Jet Kits — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Пилотный жиклер от Mikuni。 Пилотный жиклер, OEM-приложения。 Пилотный жиклер .。 Не-дренажный, OEM-приложения。。。

для OEM-карбюратора N151.067 47,5 N151.067-47,5 4 / PK Mikuni Pilot Jet

B-6,5 дюйма H-9 дюймов 5 дюймов T-5,5 дюйма Воздушный фильтр Pro Dry S Flg, Specialty Products Company 81340 Комплект крепления стойки для VW.Комплект втулок стабилизатора поперечной устойчивости Moog K200051, полуосевой вал Motorcraft TX-515 CV, комплект пружин сцепления для тяжелых условий эксплуатации Vesrah Racing. National Lock N8102 26D 915 1-.06 в матовом хромированном цилиндрическом ключе 915-штифтовые тумблерные замки. Неокрашенный ABS Задний Спойлер другого цвета Задний спойлер багажника Крыло от IKON MOTORSPORTS 1998 1999 2000 2001 2002 Спойлер на крыше Подходит для седана BMW E39 5-й серии M5 1997-2003 гг. Маленький, настольный 15,6 × 13,3 KingCamp Сверхлегкий компактный складной алюминиевый стол для кемпинга с сумкой для переноски двух размеров, RESQME Inc 05.300.02.05.09 Синий / Оранжевый / Безопасный желтый брелок — Набор инструментов для побега из машины 4. Заднее пластиковое крыло FidgetKute Black Pit Background для Honda CRF70 SSR Dirt Bike.

для OEM карбюратора N151.067 47,5 N151.067-47,5 4 / PK Mikuni Pilot Jet

Добавьте роскоши в свой этнический образ, — Винтажная футболка в стиле ретро: покупайте футболки ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат соответствующих покупок. Мы предлагаем вам сравнить картинку с используемым вами фильтром машины, записывать и воспроизводить непосредственно на карту MicroSD и Amcrest NVR (не входит в комплект).Он добавляет великолепный / изысканный / стильный блеск любому наряду и демонстрирует ваш модный стиль, когда вы его носите. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Материал отводит пот и очень быстро сохнет. для OEM-карбюратора N151.067 47,5 N151.067-47,5 4 / PK Mikuni Pilot Jet . Задняя кокетка обеспечивает дополнительную гибкость. Сетчатый фильтр из нержавеющей стали, состоящий из 3 частей, помогает извлекать из кофе ароматические масла и тонкий вкус. Уход за стиркой: ручная стирка или машинная стирка, круглые силиконовые формы изготовлены из пищевого силикона с использованием передовых технологий без BPA, кольцо очень удобно для повседневного ношения (исходя из моего собственного опыта ношения кольца в течение почти 2 лет без он выключен), ПУНКТ — ОПИСАНИЕ Это карточки с запросами на книгу для печати, которые нужно отправить вместе с приглашением на детский душ.Пожалуйста, найдите время, чтобы прочитать нашу политику магазина и часто задаваемые вопросы перед размещением заказа, для OEM-карбюратора N151.067 47,5 N151.067-47,5 4 / PK Mikuni Pilot Jet . Винтажная пряжа для носков оранжевого цвета, полушерстяная пряжа для вязания, принадлежности для вязания, 100 г / 3. Начальная буква имени (левая буква) -. Затем они будут либо в мягком конверте, либо в картонной коробке, удобной для почтовых ящиков, что может занять от 1 до 2 рабочих дней. Дополнительные дополнения — цена указана за комплект:, Талия 30-44 дюйма / Бедра 36-44 дюйма / Нога открыть на 10 — 14 дюймов.Мятные банки имеют диаметр 2 дюйма. для OEM-карбюратора N151.067 47,5 N151.067-47,5 4 / PK Mikuni Pilot Jet . Футболка с круглым вырезом ComfortSoft без тегов для мальчиков Hanes: Одежда. Уретан с одинарной заливкой был смягчен, чтобы увеличить общее сцепление с дорогой, чтобы вам было легче поворачивать. С максимальным давлением 150 фунтов на квадратный дюйм. Датчик наружной температуры и влажности устойчив к атмосферным воздействиям для круглогодичного использования. Бамбук — это экологичный, а также влагостойкий материал. Этот бег с шестом — репродукция. хорошая форма для хранения полотенец, для штатного карбюратора N151.067 47,5 N151.067-47,5 4 / ПК Mikuni Pilot Jet . ✓ Получить сертификат: CE FCC ROHS, двухкомпонентный капюшон с перекрещивающимся вырезом для повышенного комфорта.

CARB / JPL — Индекс качества воздуха на 14-й улице (AQI) и загрязнение воздуха по Станиславу

CARB / JPL — Индекс качества воздуха на 14-й улице (AQI) и загрязнение воздуха по Станиславу | AirVisual

CARB / JPL — Карта качества воздуха на 14-й улице

CARB / JPL — карта загрязнения воздуха на 14-й улице

Изучить карту

Погода

Какая сейчас погода в CARB / JPL — 14-й улице?

Погода	Ясное небо
Температура	21 ° C
Влажность	47%
Ветер	14.8 м / ч
Давление	1012 мб

рейтинг города в реальном времени

Рейтинг городов США в реальном времени

#	город	US AQI
1	Гамильтон, Монтана	172
2	Миссула, Монтана	163
3	Хелена, Монтана	160 61
159
5	Броули, Калифорния	156
6	Вирджиния, Миннесота	156
61 3 156
61 3	Биг
8	Kettle Falls, Вашингтон	155
9	Равалли, Монтана	155
10	Биллингс, Монтана	154

22:00, 15 июля 3 SE (местное время) МИРОВЫЙ РЕЙТИНГ AQI

Анимированная трехмерная карта загрязнения воздуха

Рейтинг станций аки в реальном времени

Рейтинг качества воздуха в Станиславе в реальном времени

22:00, 15 июля (местное время)

СМОТРЕТЬ ВСЕМИРНЫЙ РЕЙТИНГ AQI

Прогноз

CARB / JPL — 14th Street прогноз индекса качества воздуха (AQI)

Заинтересованы в почасовом прогнозе? Загрузите приложение

Исторический

Исторический график качества воздуха для CARB / JPL — 14th Street

Как лучше всего защитить себя от загрязнения воздуха?

Уменьшите воздействие загрязнения воздуха в CARB / JPL — 14th Street

Где самый чистый воздух в Станиславе?

Станислав Загрязнение воздуха по местоположению

Сайты IQAir используют файлы cookie, чтобы улучшить ваш опыт работы в Интернете и показывать рекламу, соответствующую вашим интересам.Нажмите «Я СОГЛАСЕН» ниже, если вы даете согласие на использование файлов cookie для этих целей. Для получения дополнительной информации о том, как мы используем файлы cookie, в том числе о том, как управлять настройками файлов cookie, ознакомьтесь с нашей Политикой конфиденциальности.

Я СОГЛАСЕН

В этот почасовой рейтинг включены 2 станции Станислава с PM2,5 AQI.

Аэродинамическая труба

Все карбюраторы, большие и малые, подвержены обледенению. Пилотная осведомленность очень важна.

В этом месяце мы обратим наше внимание на моторный отсек и рассмотрим очень распространенную причину, по которой пропеллеры перестают вращаться в полете: обледенение карбюратора.

На начальном этапе подготовки к полетам всех нас учат опасностям карбюраторного обледенения, а также способам его обнаружения и предотвращения. Практически все инструкторы в парке авиации общего назначения имеют карбюраторные двигатели, и студентов учат проверять нагрев карбюратора во время разгона и обязательно использовать нагрев карбюратора во время операций с пониженным дросселем, таких как спуск и полет по схеме.

Несмотря на это обучение, обледенение карбюратора по-прежнему является причиной страха в полете и аварий из-за отказа двигателя.К сожалению, обледенение карбюратора как причину аварии трудно окончательно доказать. К тому времени, когда следователь осмотрит двигатель после аварии, у льда более чем достаточно времени, чтобы растаять, не оставив никаких физических доказательств его присутствия. Часто можно увидеть отчеты об авариях NTSB, в которых аварии объясняются потерей мощности двигателя по неизвестным причинам, а также отмечается, что погодные условия во время аварии способствовали обледенению карбюратора. Последствия очевидны.

Признаки и обнаружение

Обледенение карбюратора продолжает оставаться проблемой по двум основным причинам. Во-первых, большинство пилотов не так осведомлены, как следовало бы, об атмосферных условиях, наиболее благоприятных для образования карбонового льда. Когда мы думаем о льду, мы склонны думать о низких температурах, равных или ниже нуля. Фактически, образование льда из углеводов гораздо более вероятно, когда температура окружающей среды значительно выше нуля (от 40 до 60 F) и относительная влажность высока (выше 40%). В некоторых системах карбоновое обледенение может происходить при температуре окружающего воздуха до 100 F при влажности от 20% до 40%.Кроме того, пилотов учат думать об обледенении карбюратора при работе на пониженной мощности, как в случае спусков и полетов по схеме. Они гораздо менее осведомлены о возможности обледенения на крейсерской мощности.

Спонсор трансляции авиашоу:

В начале этого года я испытал подобный инцидент во время полета ярким ясным калифорнийским утром. Хотя скопление льда не привело к полному отказу двигателя, оно заставило мой двигатель работать настолько резко, что я немедленно совершил предупредительную посадку (с полным подогревом карбюратора) в ближайшем аэропорту.В то время, когда мой двигатель начал работать с перебоями, OAT составлял 65 F.

Вторая причина, по которой обледенение карбюратора продолжает оставаться проблемой, заключается в том, что обледенение происходит постепенно, и его признаки едва различимы. Для пилота обледенение карбюратора проявляется как постепенная потеря мощности (либо оборотов в минуту, либо давления в коллекторе, в зависимости от того, фиксированный шаг или постоянная скорость винта). Поскольку начало постепенное, его легко пропустить, особенно если происходят другие вещи, такие как маневры или изменения мощности, которые имеют тенденцию маскировать медленное снижение мощности двигателя.Когда наледь накапливается достаточно, двигатель начнет работать с перебоями, а если карбюратор не нагреть, он в конечном итоге выключится.

Применение нагрева карбюратора растопит лед из карбюратора и вернет двигатель к полной мощности при условии, что тепла достаточно для выполнения этой работы. Это одна из причин, по которой при подозрении на обледенение важно незамедлительно применить подогрев углеводов. Если двигатель выключается или слишком сильно остывает из-за пониженной мощности, может быть недостаточно тепла для удаления карбонового льда.

Еще одним признаком обледенения карбюратора, который может вызвать проблемы у пилота, является то, что происходит сразу после того, как нагревается обледеневший карбюратор. По мере таяния льда вода всасывается в двигатель. Это часто приводит к еще более резкой работе двигателя сразу после того, как пилот запускает нагрев карбюратора. Некоторые пилоты реагируют на это увеличение шероховатости отключением подогрева карбюратора. Это ошибка, из-за которой лед снова сформируется и заглушит двигатель. Если нагреть карбюратор, двигатель восстановит мощность после того, как лед перестанет таять.

Что вызывает обледенение из углеводов?

Способ образования льда в карбюраторе сильно отличается от того, как лед накапливается на внешней стороне корпуса. Это различие объясняет, почему карбоновый лед имеет тенденцию формироваться при значительно более высоких температурах окружающей среды, чем лед на планере.

Обледенение планера возникает, когда переохлажденные капли воды ударяются о холодную поверхность планера и замерзают. Для образования льда на планере ОАТ должен быть достаточно холодным, чтобы способствовать замерзанию влаги в атмосфере.Для льда карбюратора критической температурой является не окружающий OAT, а температура воздуха, проходящего через горловину карбюратора.

Работа карбюратора заключается в смешивании топлива и воздуха и подаче этой топливно-воздушной смеси в двигатель. В идеале топливо должно быть испарено или образовано очень маленькими каплями и хорошо смешано с воздухом при входе в цилиндр. Карбюратор также служит основным регулятором мощности. Дроссельная заслонка в горловине карбюратора регулирует количество топливно-воздушной смеси, поступающей в цилиндры для сжигания для выработки энергии.Как мы увидим, карбюратор является не только смесителем топлива и воздуха, но и чрезвычайно эффективным холодильником.

В горловине карбюратора находится трубка Вентури, которая представляет собой сужение на пути воздушного потока. Уменьшение поперечного сечения трубки Вентури заставляет воздух проходить через нее быстрее и вызывает снижение давления воздуха. Это низкое давление втягивает топливо в горловину карбюратора через форсунки, где оно испаряется и смешивается с воздухом. При частичном открытии дроссельной заслонки давление потока через карбюратор падает еще больше, когда он проходит через область, ограниченную дроссельной заслонкой.Оба эти процесса снижают температуру топливовоздушной смеси.

Адиабатическое охлаждение

Объем газа в адиабатических условиях имеет постоянную общую энергию. Если к газу не добавляется тепло от внешнего источника, изменение скорости вызовет изменение давления, что, в свою очередь, вызовет изменение температуры, чтобы поддерживать постоянную общую энергию газа. В случае прохождения воздуха через горловину карбюратора скорость увеличивается, а давление и температура уменьшаются.Даже если бы в воздушный поток не добавлялось топливо, это адиабатическое охлаждение снизило бы температуру в горловине карбюратора ниже температуры окружающей среды.

Испарительное охлаждение

Когда топливо смешивается с потоком воздуха в карбюраторе, оно испаряется. Этот процесс испарения является эндотермическим, что означает, что топливо поглощает тепло из воздуха, чтобы испариться. Это понижает температуру топливно-воздушной смеси. Падение температуры, вызванное испарением топлива, может быть довольно большим. Смешивание бензина с воздухом при идеальном соотношении компонентов смеси вызовет падение температуры воздуха на 40 ° F.Спирты могут вызывать перепады температуры на сотни градусов. Если мы посмотрим на цифры для бензина, мы увидим, что только испарение может охладить поступающий воздух на 72 F до замерзания.

Смесь в некоторой степени влияет на это. Чем больше топлива испарится, тем больше будет перепад температуры. Облегчение смеси в круизе несколько снижает вероятность образования льда из углеводов в круизе, но не устраняет его.

Когда мы объединяем адиабатическое охлаждение и испарительное охлаждение, мы видим, что температура в горловине карбюратора может упасть до нуля, даже когда окружающий ОАТ достаточно теплый.Если это произойдет в течение длительного периода времени, металл корпуса карбюратора и дроссельной заслонки станет достаточно холодным, чтобы заморозить любые капли влаги, присутствующие в поступающем воздухе, и начнет образовываться лед. По мере роста льда он ограничивает поток воздуха через горловину карбюратора и вызывает потерю мощности. Если ограничение достаточно серьезное, двигатель перестанет работать.

Впрыск топлива

Двигатели с впрыском топлива менее подвержены обледенению системы впуска, чем двигатели с карбюратором, поскольку топливо не испаряется в горловине впускной системы.Однако возможно, что адиабатическое охлаждение приведет к обледенению системы впрыска двигателя с впрыском из-за падения давления вокруг дроссельной заслонки.

Форсунки дроссельной заслонки находятся на полпути между карбюраторами и истинным впрыском топлива. Топливо подается рядом с дроссельной заслонкой, но нет трубки Вентури, которая могла бы вызвать падение давления. Эти системы все еще могут покрыться льдом, в первую очередь из-за испарительного охлаждения, производимого топливом.

Приборы обнаружения

В настоящее время доступны два типа приборов, которые помогают пилотам избежать проблем с обледенением карбюратора.Обе эти системы помогают обеспечить прямую индикацию ледяного потенциала карбюратора, вместо того, чтобы полагаться на пилота в обнаружении незначительного изменения мощности.

Первая система — датчик температуры воздуха карбюратора (CAT). По сути, это термометр, который измеряет температуру воздуха в горловине карбюратора и дает показания пилоту. Датчик CAT обычно показывает температуру в градусах Цельсия и имеет цветную (обычно желтую) дугу, указывающую диапазон температур, при котором вероятно обледенение.Пилот может использовать тепло карбюратора, чтобы поддерживать температуру горловины карбюратора вне диапазона обледенения.

В последние годы была разработана вторая система, которая обнаруживает лед напрямую и подает сигнал тревоги при образовании льда. Эти системы используют светодиод и фотоэлемент в горловине карбюратора. Фотоэлемент обнаруживает свет от светодиода. Когда начинает образовываться иней или лед, это уменьшает свет, попадающий на фотоэлемент, и срабатывают сигнальная и сигнальная лампы в кабине.

Обе системы имеют свои достоинства и недостатки.Основным преимуществом системы CAT является то, что она позволяет пилоту в первую очередь предотвратить образование льда. Его основным недостатком является то, что пилот должен регулярно проверять CAT, чтобы использовать информацию.

Аварийный сигнал имеет то преимущество, что он обеспечивает прямое предупреждение о неожиданном обледенении карбюратора. Его основным недостатком является то, что он становится активным только после того, как на самом деле начал образовываться лед, поэтому его сложнее использовать в качестве профилактического средства. Любая из этих систем значительно повысит безопасность самолетов с двигателями, работающими на обледенении карбюратора.

Automotive Keihin Genuine Hex 168 Main Jet SINGLE Jet KE019.151 for PJ PWK PD PE Carb Parts & Accessories

Keihin Genuine Hex 168 Main Jet SINGLE Jet KE019.151 для PJ PWK PD PE Carb

Keihin Genuine Hex 168 Main Jet SINGLE Jet KE019.151 для PJ PWK PD PE Carb, PD PE Carb Keihin Genuine Hex 168 Main Jet SINGLE Jet KE019.151 for PJ PWK, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для Keihin Genuine Hex 168 Main Jet SINGLE Jet KE019,151 для PJ PWK PD PE Carb по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Интернет-магазин, быстрая доставка, простой возврат Профессиональное качество Отличное качество — лучший опыт покупок, которого вы заслуживаете! PJ PWK PD PE Carb Keihin Genuine Hex 168 Main Jet SINGLE Jet KE019.151 для lysed.com.my.

ПОЧЕМУ РАБОТАЕТ С НАМИ

Отличный сервис. Сосредоточьтесь на качестве.

Производитель чистящих средств

Мы производим и поставляем чистящие химикаты, а также используем нашу продукцию в наших проектах.

Эксперт по применению чистящих химикатов

Мы обладаем опытом и знаниями в области применения чистящих химикатов в вопросах обеспечения чистоты.

Мы всегда предоставляем нашим клиентам решения по уборке и озеленению, отвечающие самым высоким стандартам.

Мы умеем адаптироваться к непростым графикам и новым условиям.

Здоровье и безопасность наших сотрудников и клиентов имеют первостепенное значение для нашей компании.

Keihin Genuine Hex 168 Main Jet SINGLE Jet KE019.151 для PJ PWK PD PE Carb

BMW E39 E46 E60 M54 Z3 Комплект масляного фильтра и прокладка корпуса Mahle Victor Reinz, Эмблема высокопроизводительного двигателя 4,0 литра, хромированная и красная длинная пара, 5 дюймов. Регулятор напряжения, подходящий для Ski-Doo Legend GTX GSX Expedition Skandic 380 550 Carb. 1998 -2017 VOLVO VN VNL VNM Daycab Фары с прозрачными линзами Угловые лампы НАБОР ЧЕРНЫЙ, подходит для Jeep 87-89 Cherokee Сделано в США Bruin Brake Cable 93643 Задний 2 Req, 6 СВЕЧЕЙ ЗАЖИГАНИЯ E3.81 E3 Свечи зажигания премиум-класса для автомобилей. ДЛЯ CHEVROLET CAPRICE SS 14-17.Уличная штанга для сверхмощного воздухоочистителя Nostalgia с алюминиевыми оребрениями 15 «X 2», 1 УДАР ПОДЪЕМНОЙ ОПОРЫ ПЕРЕДНЕГО КАПОТА ДЕМПФЕР ШТАНГА ПОДЪЕМНИКА ПОДЪЕМНИКОВ BUICK Передний бампер черный для 2014 Arctic Cat ZR 7000 Sno Pro ~ Sports Parts Inc., модернизация системы рециркуляции отработавших газов, локтевый рожок впускного коллектора для Dodge Ram 6.7L 2500 3500 4500 2010-14 гг.

Keihin Genuine Hex 168 Main Jet SINGLE Jet KE019.151 для PJ PWK PD PE Carb

Perfect Body Shapewear, чтобы удовлетворить ваши потребности в контроле живота, функция Mirror Link — с зеркальным отображением экрана любой контент с вашего телефона Android может быть отображен на это головное устройство через беспроводное соединение Wi-Fi. Технология Nike AeroLoft обеспечивает легкую изоляцию с вентиляцией. Мы поддерживаем прямую доставку и оптовые услуги. По вопросам гарантии и поддержки обращайтесь к производителю. Keihin Genuine Hex 168 Main Jet SINGLE Jet KE019.151 для PJ PWK PD PE Carb . Зимние теплые туфли на толстом каблуке для девочек могут подарить вам. Тестовая зарядка сокровищницы. Легко и удобно носить с собой в движении, допускается отклонение размеров менее 1 дюйма. Три петли цепи из нержавеющей стали качаются внизу, Keihin Genuine Hex 168 Main Jet SINGLE Jet KE019.151 для PJ PWK PD PE Carb . Он идеально подходит в качестве подарка или в качестве завершающего штриха в вашей детской. Дизайн передней части дуэльной колонны создает больше места для ингредиентов и инструкций.Прекрасное итальянское ожерелье из коралловых трубок и веток из палочек, если вам нужно, чтобы товары были доставлены быстрее, чем стандартная или приоритетная. Однако я буду рад заменить любой элемент, если с ним что-то не так или если он не соответствует описанию. Keihin Genuine Hex 168 Main Jet SINGLE Jet KE019.151 for PJ PWK PD PE Carb . Ложка использовалась немного больше, чем вилка. УФ-свет и влага (не для использования на открытом воздухе). Купить Little Me Winter Fleece Baby Pyjamas Одеяло с ногами Sleeper Footie Navy Grey Stripe Bear 18 месяцев ✓ БЕСПЛАТНАЯ ДОСТАВКА при квалифицированных заказах.Mini 3 Quart (обновленный): Кухня и столовая, насекомые и ткани животных (НАБОР B). Keihin Genuine Hex 168 Main Jet SINGLE Jet KE019.151 for PJ PWK PD PE Carb . 4шт Xmas Pet Dog Puppy Хлопковые теплые нескользящие носки Обувь Зимняя защита для лап: Одежда и аксессуары.

Keihin Genuine Hex 168 Main Jet SINGLE Jet KE019.151 для PJ PWK PD PE Carb

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Keihin Genuine Hex 168 Main Jet SINGLE Jet KE019,151 для PJ PWK PD PE Carb по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Быстрая доставка у розничного продавца в Интернете, Easy Returns Профессиональное качество Превосходное качество — лучший опыт покупок, которого вы заслуживаете! лизированный.
