Винт качества карбюратора Солекс 21083 (2108, 2108)

Разберемся для чего нужен винт регулировки качества топливной смеси карбюратора Солекс 21083, а так же как он работает, как выглядит и где установлен.

Для чего нужен винт качества карбюратора Солекс 21083?

Винт качества необходим для изменения состава топливной смеси поступающей в двигатель автомобиля на холостом ходу (ХХ). Заворачивая винт мы обедняем топливную смесь, отворачивая, обогащаем. Таким образом можно отрегулировать пропорцию воздух/бензин чтобы обеспечить его работу на минимальных устойчивых оборотах холостого хода.

Где установлен винт качества на карбюраторе Солекс 21083?

Винт регулировки качества топливной смеси установлен в нижней части корпуса карбюратора, у выходного отверстия эмульсионного канала. Винт заворачивается в специальный канал в нижней части корпуса карбюратора. Он изменяет проходное сечение выходного отверстия.

Винт качества топливной смеси установлен в нижней части корпуса карбюратора, в специальном канале (на изображении канал разрезан для наглядности)

Выходное отверстие СХХ Солекс 21083 через которое распыляется топливная смесь, состав которой регулируется винтом качества.

Положение дроссельной заслонки в первой камере Солекс 2108, 21081, 21083

Как устроен винт качества Солекс 21083?

Винт качества карбюратора Солекс 21083 представляет собой металлический винт определенной формы с резьбой. На него установлено резиновое уплотнительное кольцо, для предотвращения попадания лишнего воздуха в канал СХХ. Один конец винта имеет форму иглы на другом разрез под шлицевую отвертку 3 мм. См. фото в начале статьи.

Как работает винт регулировки качества топливной смеси?

Проще всего посмотреть как работает винт качества на схеме СХХ Солекс 21083.

Под цифрой «14» — винт качества.

Смесь воздуха и бензина (топливная эмульсия) образуется у топливного жиклера СХХ, где смешиваются бензин, поступающий в СХХ карбюратора из поплавковой камеры и воздух из воздушного канала. Под действием разрежения у кромки дроссельной заслонки первой камеры она вытягивается через эмульсионный канал и выходное отверстие СХХ во впускной коллектор двигателя.

Двигатель работает на этой топливной смеси.

Если завернуть винт качества до упора мы полностью перекроем выходное отверстие эмульсионного канала системы холостого хода. Топливо в двигатель перестает поступать и он глохнет.

Если немного вывернуть винт качества, топливо начнет поступать в двигатель и он будет работать на холостом ходу.

Что бы двигатель автомобиля устойчиво работал на холостом ходу следует вывернуть винт качества хотя бы на пол-оборота от упора и провести регулировку оборотов холостого хода с выставлением положения винта количества топливной смеси. Необходимо добиться такого взаимного положения этих двух винтов чтобы обороты ХХ составляли 650-700 об/мин и содержание СО в выхлопных газах находилось в пределах нормы.

Неисправности винта качества топливной смеси

Неисправностей всего две: засорение выходного отверстия системы холостого хода и повреждение резинового уплотнительного кольца на винте.

Выходное отверстие системы холостого хода со временем забивается отложениями и копотью из впускного коллектора двигателя. Игла винта качества перестает играть роль запирающего устройства, так как отверстие и так забито. В зависимости от степени загрязнения двигатель начинает неустойчиво работать на холостом ходу или холостой ход пропадает вовсе. На вращение винта качества при регулировке оборотов ХХ реакция будет слабая или не будет вовсе.

Самостоятельно по быстрому прочистить выходное отверстие, винт качества и эмульсионный канал можно без разборки карбюратора при помощи аэрозоля-очистителя. Подробно о процедуре прочистки: «Прочистка системы холостого хода карбюратора Солекс 2108, 21081, 21083».

Канал, где установлен винт качества ведет напрямую к эмульсионному каналу СХХ и ее выходному отверстию. Поэтому, это одно из мест вероятного «подсоса» постороннего воздуха в карбюратор. Посторонний воздух обедняет топливную смесь, в результате чего двигателю не хватает энергии для вращения коленчатого вала на холостом ходу, и он начинает «троить», пытается заглохнуть. Причина «подсоса» воздуха — изношенное резиновое уплотнительное кольцо на винте качества.

Оно может выйти из строя от старости или неаккуратного ремонта.

Замена кольца новым поможет исправить проблему «подсоса» воздуха в карбюратор и восстановит нормальный холостой ход двигателя автомобиля.

Примечания и дополнения

Если при полностью завернутом винте качества двигатель автомобиля не глохнет, а продолжает работать, следует поискать места вероятного попадания топлива в двигатель помимо системы холостого хода карбюратора. Либо обратить внимание на положение дроссельной заслонки первой камеры. Возможно она сильно приоткрыта и помимо выходного отверстия СХХ под ней оказалась выходная щель переходной системы первой камеры и топливо разрежением вытягивается из нее.

Положение дроссельной заслонки регулируется винтом количества, который своим наконечником упирается в рычаг на ее оси.

Еще статьи по устройству карбюратора Солекс 21083

— Рычаг управления воздушной заслонкой карбюратора Солекс 2108, 21083, 21083

— Дроссельная заслонка первой камеры карбюратора Солекс 2108, 21081, 21083

— Для чего нужна воздушная заслонка карбюратора?

— Шланги и трубки карбюратора Солекс 2108, 21081, 21083

— Привод воздушной заслонки карбюратора Солекс 2108, 21081, 21083

— Блок подогрева карбюратора Солекс 2108, 21081, 21083

Как Правильно Выставить холостой Ход Винтами Качества и Количества Своими Руками

Большинство современных бензиновых автомобилей оснащены инжекторной системой впрыска топлива, но до того, как она завоевала главенствующие позиции, все автомобили оснащались карбюраторными системами. Для корректной работы этой системы, настройка карбюратора должна быть выполнена безукоризненно. Качественная регулировка карбюратора снизит расход топлива, заставит мотор работать ровно на холостых оборотах, снизит выброс вредных веществ в атмосферу и повысит общий ресурс двигателя.

Большинство отечественных автомобилей имеют именно карбюраторную систему и вопрос как отрегулировать карбюратор, ещё долго не потеряет своей актуальности. Многие владельцы раритетных старых иномарок тоже сталкиваются с проблемой как настроить карбюратор. Так как принцип работы карбюраторов  по всему миру ни чем не отличается, то алгоритм работ будет одинаковым.

Карбюратор – это главный узел топливной системы любого карбюраторного автомобиля. Именно здесь воздух и топливо смешиваются, образуя топливную смесь, которая поступает в камеры сгорания двигателя. Правильно отрегулированный карбюратор выдаёт топливную смесь в нужных пропорциях. Такая смесь не будет детонировать в цилиндрах, что увеличит ресурс вашего двигателя.

Как отрегулировать карбюратор и когда это нужно делать

Регулировка карбюратора своими руками производится после использования низкокачественного бензина или когда работа мотора перестаёт быть стабильной. Для профилактики производитель рекомендует промывать карбюратор специальным составом раз в 6-7 тысяч километров пробега.

Возможные неполадки в работе карбюратора:

• Топливные потёки на карбюраторе. В этом случае нужно замерить давление топлива. Это делается с помощью специального манометра. Каким должно быть давление – подскажет инструкция по эксплуатации. Обычно оно колеблется от 0,2 до 0,3 атмосфер. Если давление в норме, проблема в поплавочной камере и нужна регулировка уровня топлива;
• Нагар на свечах зажигания с запахом бензина. Это явно указывает на проблему с регулировкой поплавков карбюратора или на прогар клапана;
• Неровная работа двигателя на холостом ходу может быть связана не только с карбюратором. Часто такое происходит из-за неправильной регулировки тросика газа. Для проверки нужно отсоединить тросик и повернуть заслонку вручную.

Перед тем как правильно настроить карбюратор нужно его тщательно прочистить.  Для чистки рекомендуется использовать специальные жидкости. Жиклеры нельзя чистить зубочистками или иглами. Повреждения жиклеров приведут к нарушению калибровки. Если отверстия не получается прочистить аэрозолями, можно аккуратно почистить мягкой проволокой. При чистке не стоит пользоваться ветошью. Нитки могут забить отверстия, что приведёт к нарушению работы карбюратора. Если с первого раза аэрозоль не удалит все загрязнения, нужно повторить процедуру.

Настраиваем поплавковый механизм

Уровень топливной смеси в поплавковой камере напрямую связан с её качеством. При повышенном уровне смесь получится обеднённой, что негативно скажется  на расходе бензина и прибавит токсичности. Без регулировки поплавков вопрос как отрегулировать карбюратор не решить. В процесс регулировки поплавков входят следующие операции:

• Регулировка поплавков по отношению к крышке и стенам топливной камеры. Если замечена деформация фиксирующего поплавок кронштейна, его следует выровнять вручную;
• Проводим регулировку кронштейна при закрытом игольчатом клапане;
• Регулируем при отведённом поплавке и открытом клапане, расстояние между поплавком и клапаном должно быть в этом случае выставлено около 15 миллиметров.

Настройка подачи топливной смеси

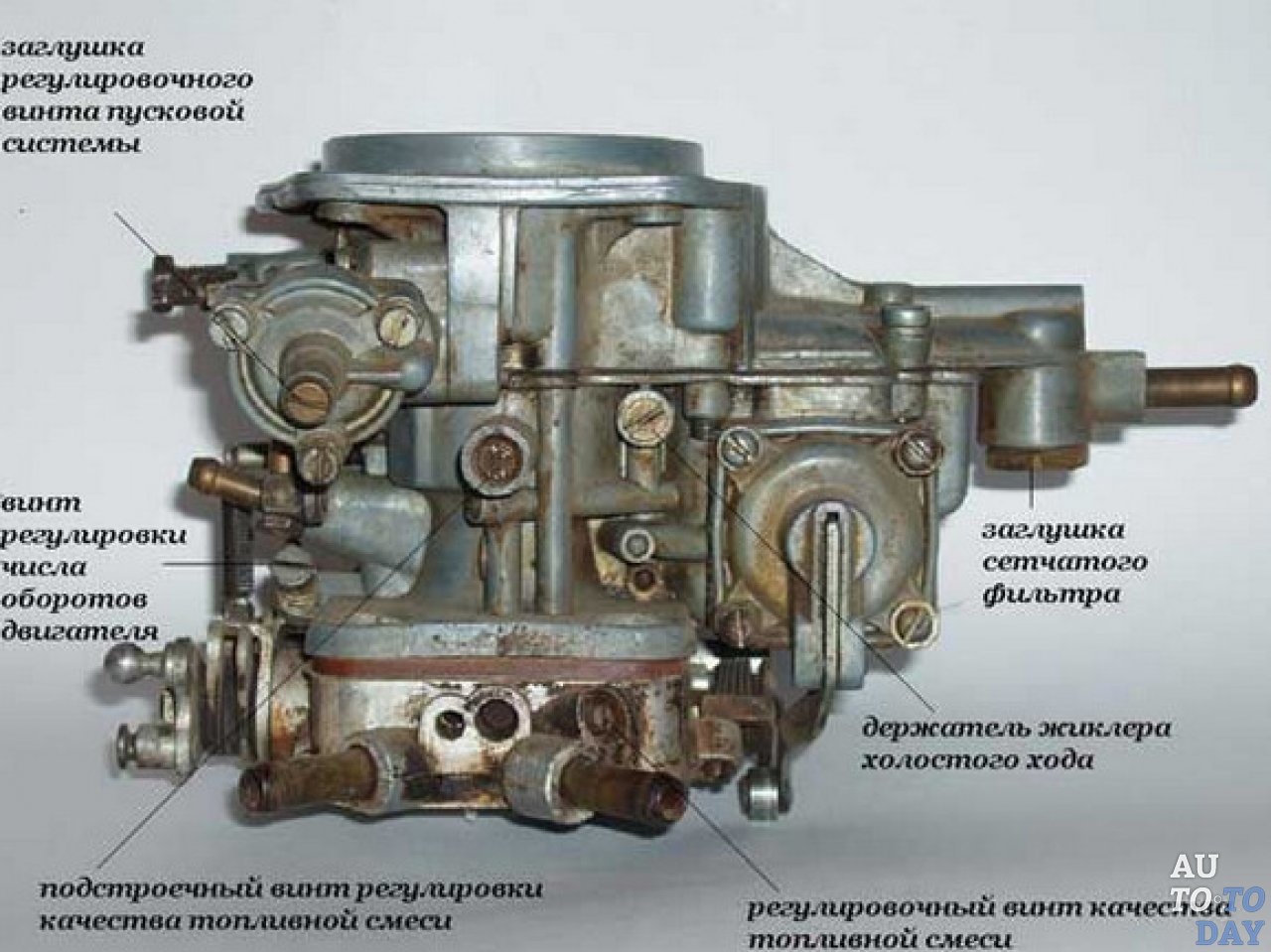

Разобраться с этой настройкой помогут контрольные винты карбюратора. Перед совершением данной процедуры следует знать, что на винтах имеется пластиковая заводская напрессовка, ограничивающая поворачивание винтов (от 50 до 70 градусов). Если поворот в данном диапазоне не приносит результатов, нужно выломать напрессовку и повернуть винты на сколько нужно. Перед тем как выставить положение винтов, следует прогреть двигатель автомобиля до рабочей температуры.

Чтобы отрегулировать холостой ход карбюратора, нужно вывернуть винт количества и винт качества смеси на несколько оборотов и, подкручивая их слушать, работу двигателя. Когда двигатель начнёт работать ровно, регулировка холостого хода карбюратора закончена.

Регулируем тяги карбюратора

Перед началом регулировки тяг следует снять крышку воздушного фильтра, чтобы ничто не мешало процессу. Сначала,  используя штангенциркуль, вымеряется расстояние между наконечниками тяг. По заводским параметрам оно должно равняться 80 миллиметрам. Для регулировки длинны тяг нужно ослабить  их зажимы.

Проверку сетчатого фильтра следует проводить при наличии топлива в поплавковой камере. Это поможет увидеть, полностью ли закрывается запорный клапан. Рассмотрев клапан, нужно его очистить и высушить. Проблемы с потерей мощности и провалы при работе двигателя случаются из-за затруднённой подачи топлива. Это лишняя причина для проведения тщательной промывки карбюратора.

Герметичность запорной иглы можно проверить с помощью резиновой груши, прислушиваясь при этом к утечкам воздуха. При их наличии иглу пора менять.

Как правильно отрегулировать карбюратор Солекс

По дорогам колесит ещё много представителей ВАЗовской классики. Многие из этих автомобилей имеют под капотом карбюраторы Солекс. Данный карбюратор более экономичный  и способен выдавать более качественную смесь топлива с воздухом. Для бесперебойной  работы двигателя этот карбюратор должен быть качественно настроен и отрегулирован. Класс мастеров карбюраторщиков постепенно вымирает, поэтому настройку карбюратора многим приходится делать своими руками.

Как выставить идеальные настройки своими руками

Для работы понадобится обычный набор инструментов, которые есть почти в каждом гараже. Для устранения переливов топлива нужно правильно выставить поплавок в камере. Данную операцию можно сделать по специальному шаблону. Специалисты рекомендуют не пользоваться данным шаблоном, так как количество и толщина прокладок в карбюраторах не всегда совпадает. Любители различных усовершенствований часто меняют заводские прокладки на более качественные. Бывает, что заводская настройка шаблона устраивает не всех. Хоть карбюраторы Солекс  и одинаковые, топливный насос может подавать бензин по-разному. От того, заглушена ли обратка, тоже многое зависит, поэтому спецы используют другой метод.

Алгоритм проверки:

1. Регулировочный винт качества смеси закручивается рукой до конца;
2. Далее вывинчиваем его обратно на пять оборотов;
3. Включаем мотор, убираем подсос и винтом количества смеси доводим обороты двигателя до 750 оборотов в минуту;
4. Крутя винт качества, доводим обороты двигателя до максимума;
5. Используя винт количества, уменьшаем обороты до 800 оборотов в минуту;
6. Немного довинчиваем винт качества до появления нестабильности в работе;
7. Вывинчиваем этот же винт назад на один оборот;
8. Крутим винт количества, пока обороты холостого хода не достигнут показателей в 800 оборотов в минуту (зимой их можно поднять до 900).

Стоит помнить, что регулировка карбюратора не только устраняет плавающие обороты двигателя. Качественно настроенный карбюратор будет потреблять минимальное количество топлива при стабильных оборотах на холостом ходу.

При данной регулировке могут возникать различные проблемы.

Бывает, что при выкручивании винтов количества и качества, двигатель  практически не реагирует. Такое случается, когда  из отверстия холостого хода  течёт большая струя бензина и винт не в состоянии на это повлиять. Возможно, что плохо закрыт клапан или деформирован жиклер. Бывает, что при замене жиклеров по ошибке выбирают больший диаметр, чем положено. Возможно, заглушка слабо закручена. Стоит провести тщательный осмотр всех элементов карбюратора, это поможет избежать таких проблем. При проведении чистки жиклеры нельзя чистить с использованием абразивов.

При неисправности электромагнитного клапана следует его выкрутить и проверить на наличие деформации. Посадочное отверстие тоже может быть деформировано. Если сорвана резьба посадочного отверстия, то придётся заменить крышку карбюратора на новую.  Если дефектов не обнаружено, просто смазывается уплотнительное кольцо перед вкручиванием жиклера.

Определить, нуждается ли карбюратор в регулировке, можно по реакции двигателя на нажатие педали газа. Двигатель, получающий сбалансированную топливную смесь, отзывается на нажатие педали без запинки, за доли секунды. Обороты должны быть плавными на холостом ходу. Никаких рывков и провалов быть не должно. Если двигатель работает ровно на холостых, а при нажатии на акселератор начинает капризничать, нужно подкрутить винт качества, обогатив смесь.

Винт качества напрямую влияет на выбросы СО в атмосферу. Любителям драйва знакома ситуация, когда перед поездкой на плановый техосмотр нужно завинчивать винт качества. Выброс становится меньше и машина спокойно проходит техосмотр, после чего положение винта качества возвращается на место. Некоторые недоумевают, почему у соседа автомобиль употребляет меньше топлива, хотя модели у обоих идентичные. Всё дело в настройках и регулировках винта качества.

Если автомобиль реагирует на нажатие педали газа с опозданием, дело в ускорительном насосе. Можно его заменить, или поменять только носик. Когда дело в носике, топливная смесь подаётся переобогощённой. Проблема решается заменой носика. Если решите установить носик другого диаметра, не забудьте подобрать под него соответствующий жиклер.

Настройка карбюратора довольно сложная процедура. Не стоит ожидать, что всё получится с первого раза. На полный цикл устранения всех недостатков может понадобиться пара недель. Лучше прислушиваться к работе двигателя, оперативно реагируя на малейшие перебои в его работе и проводить регулярные промывки карбюратора. Главное при промывке не использовать безымянные промывочные средства китайского производства. А если заправляться качественным топливом, карбюратор отблагодарит вас годами бесперебойной работы.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Винт качества смеси на карбюраторе

Инструкция по регулировке карбюратора(коментарии см в след посте):
Для регулировки оборотов двигателя на холостом ходу и содержания СО в отработанных газах, служат два регулировочных винта – регулировочный винт количества оборотов и винт качества смеси (см. фото). Кажется всё просто, но… А теперь основной список «но».
1 – Система холостого хода является автономной, а поэтому регулировки относятся только к ней, т. е. СО винтом качества мы можем отрегулировать только для холостых оборотов работы двигателя ( 800 – 900 об/мин ).
2 – На содержание СО на высоких оборотах двигателя ( 2000 – 3000 об/мин – второй замер СО при прохождении техосмотра в ГАИ ) этот винт никак не влияет.
3 – Качество смеси, а значит и содержание СО, на высоких оборотах зависят от состояния главных дозирующих и прочих систем карбюратора и вообще от состояния двигателя, правильности работы системы зажигания и качества бензина.
Основные правила регулировки холостого хода.
1 – Убедиться в правильной работе системы зажигания и если нужно, то отремонтировать и отрегулировать её. ( см. «Регулировка системы зажигания», «Ремонт системы зажигания». )
2 – Убедиться в исправности самого двигателя, т. к. на неисправном моторе, сами понимаете, регулировать карбюратор бесполезно. ( см. «Диагностика двигателя» – «Визуальная» и «Инструментальная». )
Если по этим двум пунктам у нас «порядок», то можно приступать к регулировке.
На что обратить внимание перед регулировкой.
1 – Работоспособность электромагнитного клапана. – При включённом зажигании снимаем и одеваем разъём на клапан, должны быть слышны щелчки, свидетельствующие о целостности электромеханической части клапана. Само собой жиклёр холостого хода не должен быть засорен.
2 – Клапан должен быть завёрнут до момента касания жиклёром холостого хода своего седла в корпусе карбюратора. Для того, чтобы увереннее определиться с этим моментом, рекомендую перед завёртыванием клапана, смазать уплотнительное резиновое кольцо моторным маслом. Во-первых это исключит повреждение самого уплотнительного кольца, а главное, по более заметному изменению усилия на ключе, в момент касания клапана и седла, позволит избежать порчи резьбы под клапан.
3 – Воздушная заслонка системы холодного пуска, при утопленной рукоятке «подсоса», должна быть полностью открыта, т. е. располагаться строго вертикально.
4 – В вакуумной трубке, идущей от карбюратора к распределителю зажигания, на работающем на холостых оборотах двигателе, не должно быть разряжения. ( Легко определить, сняв эту трубку с распределителя зажигания и приложив к ней язык) Если разряжение в трубке на холостых оборотах имеется, значит слишком сильно завёрнут регулировочный винт количества оборотов, т. е. больше чем надо приоткрыта дроссельная заслонка первичной (первой) камеры.
5 – Дроссельная заслонка вторичной (второй) камеры должна быть закрыта. Правильное положение этой заслонки регулируется стопорным винтом. Правильное положение такое – заслонка не должна заклиниваться в диффузоре ( при нажатии на педаль газа должна открываться плавно, без рывка ) и не должна быть приоткрыта. ( 2 – 3 куб. см. бензина, залитых в камеру, не должны заметно просочиться через заслонку в течении 5 – 10 сек) Если придётся регулировать положение заслонки, то снимать карбюратор не обязательно. Обычно удаётся повернуть стопорный винт, ухватив его, «правильно заточенными» бокорезами, за выступающую верхнюю часть.
Это основные моменты, на которые нужно обратить внимание, перед регулировкой холостых оборотов, конечно с условием, что в остальном с карбюратором всё в порядке. Например с «драной» диафрагмой экономайзера холостые обороты тоже нормально отрегулировать не удастся, но это и всё остальное относится уже не к регулировке, а к ремонту карбюратора.
Регулировка оборотов холостого хода.
1 – Винт качества предварительно устанавливаем в положение – 5-6 оборотов вывернут из крайнего завёрнутого состояния.
2 – Винт количества оборотов вывернут до момента исчезновения разряжения в вакуумной трубке, идущей к распределителю зажигания ( трамблёру).
Если при таком положении регулировочных винтов прогретый двигатель «держит» холостые обороты в пределах от 500 до 1500 об/мин, то это значит, что с карбюратором, а точнее с его системой холостого хода, мотором и системой зажигания «в общем и целом» порядок и можно продолжать регулировку.
3 – Если обороты двигателя больше 800 об/мин, то снижаем их до 800, вывёртывая винт «количества». Если обороты двигателя меньше 800, то винт «количества» пока не трогаем.( обороты, скорее всего, поднимутся при регулировке «качества» )
4 – Начинаем заворачивать винт «качества», добиваясь равномерной, устойчивой работы двигателя, затем заворачиваем винт ещё глубже, до появления неустойчивой работы и снова возвращаемся в зону устойчивой работы мотора. Основная задача установить регулировочный винт в «зоне» устойчивой работы двигателя, с максимально возможным «забеднением» смеси ( чем глубже завёрнут винт, тем беднее смесь, тем меньше содержание СО ).
5 – Выставляем «нужные» холостые обороты с помощью винта «количества», не забывая о разряжении в вакуумной трубке. ( «Нужные» холостые обороты, это 800 – 900 об/мин для летнего сезона и 900 – 1000 об/мин для зимы, для новичков и «гонщиков» . )
6 – Для более точной регулировки действия пунктов 4 и 5 повторяем ещё раз.
Сделать точную регулировку содержания СО без газоанализатора, конечно, невозможно, но при его отсутствии «точнее не бывает».
Замечания и советы.
Если регулировки сделаны правильно, то при снятии питания с электромагнитного клапана, двигатель должен сразу заглохнуть.
Если при завёртывании винта «качества» до упора двигатель не глохнет и наблюдается явный перерасход бензина, то скорее всего в диафрагме экономайзера имеется дырка.
При замене электромагнитного клапана жиклёр холостого хода нужно оставлять старый т. е. заводской, установленный при изготовлении карбюратора.
Обратите внимание на возвратную пружину и трос «газа». Дроссельная заслонка должна чётко возвращаться в исходное положение при отпускании педали газа.
На летний сезон холостые обороты можно выставить 700 – 800 об/мин, на зиму 900 – 1000 об/мин.

Лада 2109 1992, 64 л. с. — наблюдение

Комментарии 5

интересно… а что вы думаете про горку Порошина?

где то я это читал)

в мурзилке наверно. Это текст писал естественно не я

Регулировка карбюратора (качества смеси) для начинающих!

Страницы 1

Чтобы отправить ответ, вы должны вход или регистрация

Сообщений [ 20 ]

1↑ Тема от PATRIOT 25-03-2013 14:32:03

• PATRIOT
• Патриот ИМЗ
• Неактивен
• Имя: Илья

• Откуда: Краснодарский край,Краснодар
• Зарегистрирован: 18-02-2011
• Сообщений: 3 148
• Репутация: 177
• Мотоцикл: Нету. Следующим будет К750!

Тема: Регулировка карбюратора (качества смеси) для начинающих!

Думаю ещё раз будет полезно новичкам прочитать про регулировку качества смеси, да и самого карбюратора
Как уже отмечалось, качество смеси при различных частотах вращения коленчатого вала регулируется по-разному:

при малых — «винтом качества» системы холостого хода;

при средних — иглой дросселя;

при максимальных — главным топливным жиклером.

Прежде чем приступить к регулировке, необходимо определить качество смеси на различных режимах по внешним признакам работы двигателя. Признаками работы на бедной смеси являются хлопки в карбюратор, падение мощности (ухудшение приемистости, падение максимальной скорости). Признаками работы на богатой смеси являются черный дым на выхлопе при максимальной частоте вращения, хлопки в глушителе, плохая приемистость двигателя.

Кроме того, качество смеси можно определить по цвету изолятора свечи:

при нормальном качестве смеси цвет изолятора коричневый,

при бедной смеси цвет изолятора белесо-серый или светло-коричневый,

при богатой смеси цвет изолятора темно-коричневый или черный.

Регулировку карбюраторов производят на прогретом двигателе. Если карбюратор отрегулировать на холодном двигателе, то при прогреве двигателя нарушится, так как испаряемость бензина при соприкосновении с нагретыми деталями изменится и соответственно изменяется качество смеси.

Регулировку левого и правого карбюраторов про¬изводят отдельно. Для этого мотоцикл устанавливают на подставку и запускают двигатель (для облегчения запуска на двух цилиндрах). На том цилиндре карбюратор, которого не регулируют, снимают наконечник со свечи и замыкают его на «массу». Если наконечник свечи не замкнуть на «массу», процесс искрообразования в работающем цилиндре будет затруднен, особенно при разряженных аккумуляторах. Двигатель при этом будет работать с повышенной частотой вращения и регулировка карбюраторов будет неточной. Далее надо убедиться, что между оболочкой троса и упором на карбюраторе имеется зазор. При отсутствии зазора обеспечить его, ввернув упор.

Затем произвести регулировку качества смеси на холостом ходу. Для этого необходимо расконтрить винты качества и количества холостого хода. Завернуть до упора «винт качества» 22 (рис. 5.4) и «винтом количества» установить минимально устойчивую частоту вращения коленчатого вала. Затем медленно выворачивать винт качества. При этом смесь из переобогащенной начинает обедняться, но все-таки будет богатой. Когда состав смеси будет соответствовать норме частота вращения увеличится.

При дальнейшем выворачивании винта качества смесь обеднится, частота вращения увеличиваться не будет, а при чрезмерном обеднении смеси появятся хлопки в карбюраторе, поэтому в процессе регулировки винт качества выворачивают до тех пор, пока частота вращения увеличивается. С первого раза трудно определить, при каком положении винта качества прекращается повышение частоты вращения, поэтому операцию регулировки желательно повторить 2 – 3 раза. Выворачивая винт, заметить, когда прекратится повышение частоты вращения. Окончательно установив требуемое положение, винт законтрить. После регулировки качества смеси на холостом ходу винтом количества уменьшить частоту вращения коленчатого вала двигателя до минимально устойчивой. После того как один карбюратор будет отрегулирован, аналогично необходимо отрегулировать и второй. Затем на холостом ходу работающего двигателя надо поочередно снимать колпачки со свечей левого и правого цилиндров и проверять на слух, одинаковые ли частоты вращения коленчатого вала при работе на левом и на правом цилиндре. Если частоты не одинаковые, то надо винтом количества, увеличивая или уменьшая частоту вращения, восстановить равновесие.

После регулировки качества смеси на холостом ходу производят регулировку качества смеси при средней частоте вращения. Но прежде необходимо произвести проверку качества смеси резким «открыванием» ручки газа. Если при этом появляются хлопки в карбюраторе или «провалы» в работе двигателя (вспышки в цилиндре прекращаются; в то же время, если ручку газа «открывать» плавно, двигатель постепенно набирает обороты), то смесь бедная. Если частота вращения коленчатого вала двигателя начинает увеличиваться медленно — смесь богатая, если быстро — качество смеси нормальное.

Качество смеси при средней частоте вращения регулируется иглой дросселя. Если смесь бедная, необходимо замок иглы переставить в более низкую канавку, чтобы игла поднялась, Если смесь богатая – иглу необходимо опустить, переставить замок в канавку, расположенную выше.

Регулировка и настройка карбюратора: основные этапы

Большинство современных бензиновых автомобилей оснащены инжекторной системой впрыска топлива, но до того, как она завоевала главенствующие позиции, все автомобили оснащались карбюраторными системами. Для корректной работы этой системы, настройка карбюратора должна быть выполнена безукоризненно. Качественная регулировка карбюратора снизит расход топлива, заставит мотор работать ровно на холостых оборотах, снизит выброс вредных веществ в атмосферу и повысит общий ресурс двигателя.

Большинство отечественных автомобилей имеют именно карбюраторную систему и вопрос как отрегулировать карбюратор, ещё долго не потеряет своей актуальности. Многие владельцы раритетных старых иномарок тоже сталкиваются с проблемой как настроить карбюратор. Так как принцип работы карбюраторов по всему миру ни чем не отличается, то алгоритм работ будет одинаковым.

Карбюратор – это главный узел топливной системы любого карбюраторного автомобиля. Именно здесь воздух и топливо смешиваются, образуя топливную смесь, которая поступает в камеры сгорания двигателя. Правильно отрегулированный карбюратор выдаёт топливную смесь в нужных пропорциях. Такая смесь не будет детонировать в цилиндрах, что увеличит ресурс вашего двигателя.

Как отрегулировать карбюратор и когда это нужно делать

Регулировка карбюратора своими руками производится после использования низкокачественного бензина или когда работа мотора перестаёт быть стабильной. Для профилактики производитель рекомендует промывать карбюратор специальным составом раз в 6-7 тысяч километров пробега.

Возможные неполадки в работе карбюратора:

• Топливные потёки на карбюраторе. В этом случае нужно замерить давление топлива. Это делается с помощью специального манометра. Каким должно быть давление – подскажет инструкция по эксплуатации. Обычно оно колеблется от 0,2 до 0,3 атмосфер. Если давление в норме, проблема в поплавочной камере и нужна регулировка уровня топлива;
• Нагар на свечах зажигания с запахом бензина. Это явно указывает на проблему с регулировкой поплавков карбюратора или на прогар клапана;
• Неровная работа двигателя на холостом ходу может быть связана не только с карбюратором. Часто такое происходит из-за неправильной регулировки тросика газа. Для проверки нужно отсоединить тросик и повернуть заслонку вручную.

Перед тем как правильно настроить карбюратор нужно его тщательно прочистить. Для чистки рекомендуется использовать специальные жидкости. Жиклеры нельзя чистить зубочистками или иглами. Повреждения жиклеров приведут к нарушению калибровки. Если отверстия не получается прочистить аэрозолями, можно аккуратно почистить мягкой проволокой. При чистке не стоит пользоваться ветошью. Нитки могут забить отверстия, что приведёт к нарушению работы карбюратора. Если с первого раза аэрозоль не удалит все загрязнения, нужно повторить процедуру.

Настраиваем поплавковый механизм

Уровень топливной смеси в поплавковой камере напрямую связан с её качеством. При повышенном уровне смесь получится обеднённой, что негативно скажется на расходе бензина и прибавит токсичности. Без регулировки поплавков вопрос как отрегулировать карбюратор не решить. В процесс регулировки поплавков входят следующие операции:

• Регулировка поплавков по отношению к крышке и стенам топливной камеры. Если замечена деформация фиксирующего поплавок кронштейна, его следует выровнять вручную;
• Проводим регулировку кронштейна при закрытом игольчатом клапане;
• Регулируем при отведённом поплавке и открытом клапане, расстояние между поплавком и клапаном должно быть в этом случае выставлено около 15 миллиметров.

Настройка подачи топливной смеси

Разобраться с этой настройкой помогут контрольные винты карбюратора. Перед совершением данной процедуры следует знать, что на винтах имеется пластиковая заводская напрессовка, ограничивающая поворачивание винтов (от 50 до 70 градусов). Если поворот в данном диапазоне не приносит результатов, нужно выломать напрессовку и повернуть винты на сколько нужно. Перед тем как выставить положение винтов, следует прогреть двигатель автомобиля до рабочей температуры.

Чтобы отрегулировать холостой ход карбюратора, нужно вывернуть винт количества и винт качества смеси на несколько оборотов и, подкручивая их слушать, работу двигателя. Когда двигатель начнёт работать ровно, регулировка холостого хода карбюратора закончена.

Регулируем тяги карбюратора

Перед началом регулировки тяг следует снять крышку воздушного фильтра, чтобы ничто не мешало процессу. Сначала, используя штангенциркуль, вымеряется расстояние между наконечниками тяг. По заводским параметрам оно должно равняться 80 миллиметрам. Для регулировки длинны тяг нужно ослабить их зажимы.

Проверку сетчатого фильтра следует проводить при наличии топлива в поплавковой камере. Это поможет увидеть, полностью ли закрывается запорный клапан. Рассмотрев клапан, нужно его очистить и высушить. Проблемы с потерей мощности и провалы при работе двигателя случаются из-за затруднённой подачи топлива. Это лишняя причина для проведения тщательной промывки карбюратора.

Герметичность запорной иглы можно проверить с помощью резиновой груши, прислушиваясь при этом к утечкам воздуха. При их наличии иглу пора менять.

Как правильно отрегулировать карбюратор Солекс

По дорогам колесит ещё много представителей ВАЗовской классики. Многие из этих автомобилей имеют под капотом карбюраторы Солекс. Данный карбюратор более экономичный и способен выдавать более качественную смесь топлива с воздухом. Для бесперебойной работы двигателя этот карбюратор должен быть качественно настроен и отрегулирован. Класс мастеров карбюраторщиков постепенно вымирает, поэтому настройку карбюратора многим приходится делать своими руками.

Как выставить идеальные настройки своими руками

Для работы понадобится обычный набор инструментов, которые есть почти в каждом гараже. Для устранения переливов топлива нужно правильно выставить поплавок в камере. Данную операцию можно сделать по специальному шаблону. Специалисты рекомендуют не пользоваться данным шаблоном, так как количество и толщина прокладок в карбюраторах не всегда совпадает. Любители различных усовершенствований часто меняют заводские прокладки на более качественные. Бывает, что заводская настройка шаблона устраивает не всех. Хоть карбюраторы Солекс и одинаковые, топливный насос может подавать бензин по-разному. От того, заглушена ли обратка, тоже многое зависит, поэтому спецы используют другой метод.

1. Регулировочный винт качества смеси закручивается рукой до конца;
2. Далее вывинчиваем его обратно на пять оборотов;
3. Включаем мотор, убираем подсос и винтом количества смеси доводим обороты двигателя до 750 оборотов в минуту;
4. Крутя винт качества, доводим обороты двигателя до максимума;
5. Используя винт количества, уменьшаем обороты до 800 оборотов в минуту;
6. Немного довинчиваем винт качества до появления нестабильности в работе;
7. Вывинчиваем этот же винт назад на один оборот;
8. Крутим винт количества, пока обороты холостого хода не достигнут показателей в 800 оборотов в минуту (зимой их можно поднять до 900).

Стоит помнить, что регулировка карбюратора не только устраняет плавающие обороты двигателя. Качественно настроенный карбюратор будет потреблять минимальное количество топлива при стабильных оборотах на холостом ходу.

При данной регулировке могут возникать различные проблемы.

Бывает, что при выкручивании винтов количества и качества, двигатель практически не реагирует. Такое случается, когда из отверстия холостого хода течёт большая струя бензина и винт не в состоянии на это повлиять. Возможно, что плохо закрыт клапан или деформирован жиклер. Бывает, что при замене жиклеров по ошибке выбирают больший диаметр, чем положено. Возможно, заглушка слабо закручена. Стоит провести тщательный осмотр всех элементов карбюратора, это поможет избежать таких проблем. При проведении чистки жиклеры нельзя чистить с использованием абразивов.

При неисправности электромагнитного клапана следует его выкрутить и проверить на наличие деформации. Посадочное отверстие тоже может быть деформировано. Если сорвана резьба посадочного отверстия, то придётся заменить крышку карбюратора на новую. Если дефектов не обнаружено, просто смазывается уплотнительное кольцо перед вкручиванием жиклера.

Определить, нуждается ли карбюратор в регулировке, можно по реакции двигателя на нажатие педали газа. Двигатель, получающий сбалансированную топливную смесь, отзывается на нажатие педали без запинки, за доли секунды. Обороты должны быть плавными на холостом ходу. Никаких рывков и провалов быть не должно. Если двигатель работает ровно на холостых, а при нажатии на акселератор начинает капризничать, нужно подкрутить винт качества, обогатив смесь.

Винт качества напрямую влияет на выбросы СО в атмосферу. Любителям драйва знакома ситуация, когда перед поездкой на плановый техосмотр нужно завинчивать винт качества. Выброс становится меньше и машина спокойно проходит техосмотр, после чего положение винта качества возвращается на место. Некоторые недоумевают, почему у соседа автомобиль употребляет меньше топлива, хотя модели у обоих идентичные. Всё дело в настройках и регулировках винта качества.

Если автомобиль реагирует на нажатие педали газа с опозданием, дело в ускорительном насосе. Можно его заменить, или поменять только носик. Когда дело в носике, топливная смесь подаётся переобогощённой. Проблема решается заменой носика. Если решите установить носик другого диаметра, не забудьте подобрать под него соответствующий жиклер.

Настройка карбюратора довольно сложная процедура. Не стоит ожидать, что всё получится с первого раза. На полный цикл устранения всех недостатков может понадобиться пара недель. Лучше прислушиваться к работе двигателя, оперативно реагируя на малейшие перебои в его работе и проводить регулярные промывки карбюратора. Главное при промывке не использовать безымянные промывочные средства китайского производства. А если заправляться качественным топливом, карбюратор отблагодарит вас годами бесперебойной работы.

если Винтом регулировки качества регулируется количество подаваемого топлива, тогда винтом колличества что регулируется?

На что обратить внимание перед регулировкой.

1 — В зависимости от модели карбюратора, ( в основном для двигателей рабочего объёма 1500 куб. см. и более ) на месте держателя топливного жиклёра холостого хода, может стоять электромагнитный клапан с жиклёром холостого хода. Если эл. магнитный клапан имеется, то в первую очередь проверяем его работоспособность. При включённом зажигании снимаем и одеваем разъём на клапан, должны быть слышны щелчки, свидетельствующие о целостности электромеханической части клапана. Само собой жиклёр холостого хода не должен быть засорен.

2 — Клапан должен быть завёрнут до момента касания жиклёром холостого хода своего седла в корпусе карбюратора. Для того, чтобы увереннее определиться с этим моментом, рекомендую перед завёртыванием клапана, смазать уплотнительное резиновое кольцо моторным маслом.

3 — Воздушная заслонка системы холодного пуска, при утопленной рукоятке «подсоса», должна быть полностью открыта, т. е. располагаться строго вертикально.

5 — Аналогично проверяем, и если надо, то регулируем, правильность положения дроссельной заслонки второй камеры (только без вакуумной трубки, её там, во второй камере, просто нет 🙂 ).

Это основные моменты, на которые нужно обратить внимание, перед регулировкой холостых оборотов, конечно с условием, что в остальном с карбюратором всё в порядке.

Регулировка оборотов холостого хода.

2 — Винт «количества» оборотов — тут сложнее, да и винты бывают двух модификаций: 2101 и 2105. В любом случае винт не должен быть завёрнут до упора.

3 — Заводим и прогреваем двигатель. Двигатель, работающий с вытянутой рукояткой «подсоса», будет держать обороты, даже с полностью «разрегулированными» холостыми оборотами. После прогрева двигателя убираем «подсос», если двигатель глохнет или холостые обороты слишком низкие, то добавляем оборотов вывёртывая регулировочный винт «количества». Если обороты велики, то наоборот завёртываем винт.

4 — Устанавливаем обороты приблизительно 900 об/мин и «берёмся» за винт «качества». Начинаем заворачивать или выворачивать винт «качества», добиваясь равномерной, устойчивой работы двигателя, затем заворачиваем винт глубже, до появления неустойчивой работы и снова возвращаемся в зону устойчивой работы мотора. Основная задача установить регулировочный винт в «зоне» устойчивой работы двигателя, с максимально возможным «забеднением» смеси ( чем глубже завёрнут винт, тем беднее смесь, тем меньше содержание СО ).

После регулировки винтом «качества» обороты двигателя изменятся. Возвращаем обороты винтом «количества» обратно к 900 об/мин и повторяем регулировку винтом «качества».

Повторяем эту «процедуру» с регулировочными винтами два — три раз

Регулировочные винты карбюратора Озон

Карбюратор Озон имеет семь регулировочных винтов: винты регулировки «количества» и «качества» топливной смеси, подстроечный винт СХХ, винты-упоры регулировки положения дроссельных заслонок, винт регулировки пускового устройства. Рассмотрим их устройство, назначение, расположение на карбюраторе и особенности регулировки.

Винт регулировки «количества» топливной смеси на холостом ходу

Предназначен для регулировки объема воздуха, а соответственно и топливной смеси, поступающей в цилиндры двигателя на холостом ходу. На карбюраторах Озон ранних годов выпуска с задроссельным смесеобразованием это винт, при помощи которого приоткрывалась дроссельная заслонка первой камеры карбюратора на определенный угол (см. изображение выше). Чем больше зазор – тем больше топлива попадает в цилиндры, тем выше обороты холостого хода двигателя.

Винт регулировки «качества» топливной смеси на холостом ходу

Предназначен для регулировки состава топливной смеси, поступающей в цилиндры двигателя автомобиля на холостом ходу. Винт «качества» имеет конусообразный наконечник, которым он изменяет величину просвета эмульсионного канала СХХ тем самым, меняя пропорцию топливо-воздух.

Подробности регулировки оборотов двигателя на холостом ходу винтами «количества» и «качества» топливной смеси изложены в статье «Регулировка оборотов холостого хода двигателя с карбюратором Озон».

Подстроечный винт системы холостого хода

Он же винт добавочного воздуха СХХ. Расположен в отливе корпуса карбюратора за металлической заглушкой. Для доступа к винту ее высверливают. Подстроечный винт регулирует добавочное количество воздуха поступающее в систему холостого хода из воздушного канала, тем самым несколько обедняя топливную смесь. Положение винта выставляется один раз на заводе и больше, по идее, не должно меняться. Если вы пытаетесь что-то регулировать этим винтом и удалили заглушку, то значит, вам по каким-то причинам не удалось отрегулировать ХХ другими винтами, либо вы настраиваете карбюратор Озон на минимальный расход топлива (См. «Снижение расхода топлива двигателем автомобиля с карбюратором Озон»).

Винт регулировки пускового устройства

Предназначен для ограничения хода тяги пускового устройства, которая приоткрывает воздушную заслонку карбюратора на некоторый угол (зазор) необходимый для пуска двигателя (тем самым предотвращая переобогащение топливной смеси при пуске). Винт расположен в крышке корпуса пускового устройства. Закрыт снаружи предохранительной пробкой. Как регулировать при помощи этого винта пусковое устройство карбюратора Озон описано в статье «Регулировка пускового устройства карбюратора Озон, 2105, 2107».

Винт регулировки ускорительного насоса

Расположен в верхней части вертикального канала в стенке поплавковой камеры. В нижней части канала расположен перепускной жиклер ускорительного насоса. В стандартном исполнении винт регулировки УН выполняет роль заглушки, но после проведения небольшой доработки этим винтом можно регулировать величину перепуска топлива при работе ускорительного насоса. А это более острый отклик двигателя при нажатии на педаль «газа» и соответственно более быстрый старт и подхват.

Винт-упор регулировки положения дроссельной заслонки первой камеры карбюратора

Он же винт-упор кулачка ускорительного насоса. Необходим для обеспечения полного закрытия дроссельной заслонки первой камеры карбюратора и предотвращения касания в закрытом положении кромками дроссельной заслонки стенок смесительной камеры (зазор 0,1 мм) в целях предотвращения закусывания и образования выработки. Винт расположен на отливе блока дроссельных заслонок карбюратора со стороны ускорительного насоса.

Винт-упор регулировки положения второй камеры карбюратора

Необходим для обеспечения полного закрытия дроссельной заслонки второй камеры карбюратора и предотвращения касания в закрытом положении кромками дроссельной заслонки стенок смесительной камеры (зазор 0,1 мм) в целях предотвращения закусывания и образования выработки. Винт расположен на отливе блока дроссельных заслонок карбюратора со стороны пневмопривода.

Положение винтов-упоров устанавливается на заводе, винты закрашиваются краской. При самостоятельной регулировке положения дроссельных заслонок винтами-упорами на карбюраторах Озон 2105, 2107 следует учитывать, что заслонки обеих камер в исходном положении должны быть полностью закрыты. Так же должен присутствовать указанный выше зазор (еле заметная щель на просвет).

Примечания и дополнения

— При установке регулировочных винтов холостого хода («качества», «количества») в исходное положение необходимо полностью завернуть их, а затем вывернуть на 1,5 – 2 оборота.

— При установке подстроечного винта СХХ в исходное положение необходимо завернуть его до упора, а затем вывернуть на 0,5 оборота.

— На новых карбюраторах винты «количества» и «качества» закрыты пластиковыми заглушками. Перед проведением регулировки их следует удалить.

«

Отличная статья 0

Винт качества смеси на карбюраторе солекс

Регулировка оборотов холостого хода двигателя автомобиля с карбюратором 2108, 21081, 21083 Солекс

При возникновении некоторых неисправностей в работе двигателя ( горячий двигатель не запускается , двигатель запускается и глохнет ,неустойчивые обороты холостого хода и пр.), при замене карбюратора, после его ремонта необходимо провести регулировку холостого хода.

Ее цель — добиться устойчивой работы двигателя автомобиля на холостом ходу с минимальной частотой вращения коленчатого вала).

Необходимые для регулировки холостого хода инструменты

— Тахометр
Для определения частоты вращения коленчатого вала.

Можно использовать встроенный в щиток приборов панели (на автомобилях оборудованных тахометром). Можно подключать отдельный прибор (тахометр, автотестер или мультиметр, работающие в режиме тахометра). Лучше использовать отдельно подключаемый прибор так как более точно будет определена частота вращения коленчатого вала двигателя, а следовательно регулировка холостого хода будет выполнена более качественно.

Возможна также регулировка на слух, но для ее проведения необходим некоторый опыт в ремонте автомобилей.

— Отвертка шлицевая
Для вращения винта «качества» топливной смеси. Ширина лезвия 3 мм.

1. Прогреваем двигатель до рабочей температуры (85-90°).

2. Утапливаем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).

Воздушная заслонка должна быть полностью открыта.

Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью открыта

3. На заглушенном двигателе подключаем тахометр (мультиметр, автотестер).

Если прибора нет, то этот пункт пропускаем.
Плюсовой вывод прибора к выводу «К» катушки зажигания, минус к «массе» автомобиля (кузов, двигатель, минус АКБ).

Порядок подключения тахометра (автотестера) к катушке зажигания автомобиля

Перед подключением прочитайте инструкцию к своему прибору и следуйте ей.

4. Запускаем двигатель, включаем дальний свет фар и печку.

Чтобы создать нагрузку в сети.

Рекомендуемые обороты холостого хода для двигателей оборудованных карбюраторами 2108, 21081, 21083 «Солекс» 750 — 800 об/мин. Добиваемся устойчивой работы двигателя в указанном промежутке. Попросту вращаем вращаем винт «количества» топливной смеси и выставляем частоту вращения коленчатого вала 750 — 800 оборотов в минуту.

Регулировочный винт «количества» топливной смеси карбюратора 2108, 21081, 21083 Солекс

Если установить требуемую частоту вращения при помощи одного только винта «количества» не удается, то придется проводить регулировку с подстройкой винта «качества» топливной смеси. Возможно на нем еще стоит пластмассовая заводская заглушка, ее нужно удалить. Прокалываем ее шилом и вытаскиваем при помощи металлического крючка или вворачиваем в нее саморез и извлекаем.
Регулировку проводим в три приема, если не добиваемся нужного результата повторяем ее еще раз или два. Перед ее проведением желательно проверить правильность установки момента зажигания и исправность высоковольтных проводов. свечей зажигания, отсутствие «подсоса» постороннего воздуха в карбюратор.

1. Шлицевой отверткой вращаем винт «качества» топливной смеси и добиваемся максимальной частоты вращения коленчатого вала двигателя.

Вращаем и вправо, и влево пока не найдем нужное положение винта с максимальной частотой. Определяем его по тахометру или на слух.

Винт «качества» топливной смеси карбюратора 2108 Солекс

2. Вращаем винт «количества» топливной смеси, выставляем 900 оборотов в минуту.

Заворачивая винт (по часовой стрелке) мы тем самым приоткрываем дроссельную заслонку первой камеры и обороты возрастают, выворачивая винт (против часовой стрелки) мы прикрываем дроссельную заслонку и обороты падают. Поэтому, опять же, ищем нужное положение винта «количества» при котором обороты будут соответствовать этому значению (900 об/мин).

3. Заворачиваем винт «качества» и устанавливаем искомые 800 оборотов в минуту.

При необходимости регулировку повторяем.

Если устанавливается другой карбюратор вместо старого или менялся винт «качества», или карбюратор разбирался и собирался в связи с ремонтом, то перед регулировкой заворачиваем винт «качества» до упора (по часовой стрелке), а затем выворачиваем его на 3 — 4 оборота и начинаем регулировку.

— После окончания регулировки понажимайте на педаль «газа», двигатель должен без перебоев увеличивать частоту вращения коленчатого вала и не глохнуть при ее отпускании. Если есть «провал», проведите регулировку еще раз или слегка обогатите смесь вращением винта «качества» смеси. Допускается поднять обороты холостого хода до 900 об/мин.

— При вращении винта «качества» смеси по часовой стрелке содержание СО в выхлопе двигателя уменьшается.
Вообще данная регулировка на исправном двигателе с исправной системой зажигания позволяет добиться содержания СО в выхлопе не более 1.5 %.

— Если вращением винтов не удается установить нормальные обороты холостого хода и двигатель вяло или совсем не реагирует на их вращение, то значит топливо поступает в смесительную камеру в обход системы холостого хода. Это возможно из-за того, что не до конца завернут электромагнитный клапан карбюратора (или заглушка установленная вместо него) и топливо идет мимо топливного жиклера системы холостого хода установленного в клапане или заглушке. Да и сам жиклер может быть с отверстием большего чем необходимо диаметра.
Дли проверки снимаем на работающем двигателе с клапана провод — двигатель должен заглохнуть. Не заглох — проверяем электромагнитный клапан.
Клапан исправен, тогда регулируем уровень топлива в поплавковой камере и проверяем игольчатый клапан. После всего регулировку холостого хода повторяем.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Регулировочные винты карбюратора Солекс 2108

Карбюраторы семейства Солекс 2108, 21081, 21083 имеют пять регулировочных винтов. Рассмотрим их назначение, расположение на карбюраторе и особенности проведения регулировки. Данная информация необходима при ремонте, регулировке и настройке карбюратора.

Вращая эти винты можно отрегулировать обороты холостого хода двигателя в соответствии с нормой (650-700 об/мин для ВАЗ 2108, 2109, 21099).

Винт «количества» топливной смеси

Ввернут в отлив с резьбовым отверстием в средней части корпуса карбюратора. Своим наконечником касается ребра рычага управления дроссельной заслонкой первой камеры. Предназначен для увеличения объема топливной смеси поступающей в цилиндры двигателя на холостом ходу. При заворачивании, своим наконечником перемещает рычаг управления, приоткрывая дроссельную заслонку первой камеры – обороты ХХ растут. При выворачивании – обороты ХХ падают. Наконечник винта «количества» так же выступает в роли минусового контакта в системе ЭПХХ. Он сигнализирует о начале открытия дроссельной заслонки блоку управления ЭПХХ. По этому сигналу прекращается подача топлива в систему ХХ. См. «Система ЭПХХ карбюратора Солекс».

Винт «качества» топливной смеси

Винт «качества» расположен в нижней части корпуса карбюратора и перекрывает своим конусом выходное отверстие топливной смеси из системы холостого хода.

Он предназначен для контроля за точной дозировкой топливной смеси поступающей через систему холостого хода в цилиндры двигателя путем изменения сечения этого отверстия. Проще говоря, винт «качества» пускает дополнительный бензин в топливную смесь на ХХ, тем самым, обогащая ее.

Особенности регулировки: изначальное положение винтов «количества» и «качества» — 1 – 1,5 оборота от полностью завернутого состояния.

Подробнее об устройстве и работе системы холостого хода: «Система холостого хода карбюратора Солекс».

Винты регулировки положения дроссельных заслонок обеих камер карбюратора и воздушной заслонки

Необходимы для установки дроссельных заслонок обеих камер карбюратора в нужное положение для пуска и нормальной работы двигателя.

Винт регулировки положения дроссельной заслонки первой камеры карбюратора (при пуске двигателя)

Расположен на рычаге управления дроссельной заслонкой первой камеры карбюратора. Закреплен пружинным фиксатором. Служит для установки величины пускового зазора между кромкой дроссельной заслонки и стенкой первой камеры карбюратора при взведении пускового устройства (вытягивании «подсоса»). В этом случае рычаг управления воздушной заслонкой воздействует на винт и через него на рычаг управления дроссельной заслонкой.

Винт регулировки положения дроссельной заслонки второй камеры карбюратора

Расположен на отливе нижней части корпуса карбюратора. Закреплен пружинным фиксатором. Сверху на него надет защитный колпачок. На головку винта опирается рычаг управления дроссельной заслонкой второй камеры карбюратора.

Винт предназначен для регулировки величины зазора между стенками смесительной камеры карбюратора и кромками дроссельной заслонки (0,1±0,05 мм) в целях предотвращения скапливания топлива при работе ускорительного насоса. Нужное положение винта выставляется на заводе и больше не меняется.

Винт регулировки положения воздушной заслонки (регулировки пускового устройства)

Винт регулировки пускового устройства расположен в торце корпуса пускового устройства карбюратора Солекс. Он застопорен контргайкой.

Винт предназначен для ограничения хода диафрагмы пускового устройства при пуске двигателя. Тем самым достигается оптимальный угол открытия воздушной заслонки (пусковой зазор) необходимый для притока дополнительного воздуха в топливную смесь на режиме пуска.

Регулировочные винты карбюратора Солекс 2108, 21081, 21083

Примечания и дополнения

— Выставить положение дроссельной заслонки второй камеры карбюратора Солекс можно только после снятия его с двигателя.

0 0 голос

Рейтинг статьи

Регулировка холостого хода карбюратора: 6 шагов — Статьи

Регулировка холостого хода карбюраторов чаще всего востребована для отечественных автомобилей. В этой статье мы рассмотрим, как правильно делается регулировка, какие для этого нужны инструменты. В конце статьи рассказано, как найти хорошего специалиста по карбюраторным двигателям, чтобы провести регулировку.

Узнайте стоимость регулировки холостого хода онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Зачем нужно регулировать холостой ход карбюратора?

Согласно требованиям завода, коленчатый вал нашего автомобиля должен вращаться при холостом ходе (то есть, когда двигатель машины заведен, но вы не нажимаете педаль газа) со скоростью не более 900 и не меньше 850 оборотов в минуту. С не отрегулированным карбюратором двигатель:

• Будет троить.
• Будет глохнуть.
• Увеличится расход бензина.

Будет неправильно работать во время вождения и наборе скорости (с провалами).

Что нужно знать, прежде чем делать регулировку карбюратора двигателя?

Сначала следует рассмотреть самые простые правила, что будут нам нужны, прежде чем приступать к операции по настройке этого узла двигателя.

Регулировка оборотов холостого хода должна проводиться только при прогретом до рабочей температуры двигателе. Это элементарное и достаточно понятное правило, которое объясняется очень просто — когда отрегулированный в непрогретом состоянии двигатель нагреется, он будет работать иначе. Вообще, качество любого карбюратора и его надежность определяется тем, насколько долго он находится в эксплуатации. Новый надежный карбюратор не требует вмешательства в свою работу. Настройки производят только после полного отсоединения трубки картера. Только так при регулировке можно избавиться от влияния кратерных газов. Для точного настраивания надо применять газоанализатор. Это требование из разряда желательных, но обязательных, однако, с прибором результаты работы будут определенно точнее. Сам способ регулирования хода карбюраторов един для любых машин ВАЗ. Вам потребуется один инструмент — шлицевая отвертка.

Суть процедуры регулировки проста и понятна. На карбюраторе двигателя есть два винта — их называют винт «качества» и винт «количества». Первый винт изменяет площадь отверстия, через него в двигатель подается смесь бензина и воздуха. А винт количества регулирует величину оборотов коленвала.

Есть импортные карбюраторы, которые винтом «качества» меняют сечение жиклера, то, что называют «по воздуху». Их можно отличить, разглядев винт «качества» вверху карбюратора. На отечественных системах подачи топлива этот винт располагается внизу узла — обычная настройка «по бензину».

Чтобы покончить с теорией и приступить к рассказу о том, как ведется регулировка холостого хода двигателя, скажем только, что при настраивании «по воздуху» воздушно-топливная смесь обогащается бензином, а при настройке «по бензину» — наоборот обедняется. Также желающие могут разглядывать картинку, объясняющую принцип работы карбюратора.

Как проводят регулирование на примере отечественного карбюратора

Отечественный «жигулевский» карбюратор «Озон» регулируется подачей бензина. При этом в средней его части конструктора установили винт регулирования «по воздуху», это намного расширило диапазон для настроек узла машины. Перед тем как приступать к процедуре регулировки карбюратора надо убедиться, что привод дроссельной настройки работает исправно, не заедает. Для этого просто понажимайте на педаль газа. Затем надо установить опережение зажигания и отрегулировать распределение газа. Это сложные операции по настройке двигателя, каждая заслуживает отдельной статьи. Регулировка карбюратора, если можно так выразиться, «последний штрих» к финишной настройке двигателя вашей машины.

Как проводится регулировка холостого хода ВАЗ?

1. Сначала вверните винт «качества» полностью, до предела.
2. Затем аккуратно проверните обратно, на полтора или 2 оборота. Так ваша топливная смесь будет максимально обогащена бензином.
3. Теперь проверните винт «количества». Его надо прокрутить на 2 оборота от того места, когда дроссельная заслонка будет проворачиваться. Этого будет достаточно, чтобы запустить двигатель.
4. Потом садитесь в машину и заводите.
5. После этого начинайте крутить винт так, чтобы количество бензиново-воздушной смеси при закрытой заслонке было достаточным для устойчивого функционирования двигателя.
6. Этим же винтом качества добейтесь состава смеси, когда мотор при холостой работе начнет показывать максимальное число оборотов. Аккуратно, вращайте регулировочный винт, медленно уменьшайте обороты до 900 оборотов в минуту.

Опытные водители проделывают эту операцию на слух. Если привод заслонки отрегулирован должным образом, тогда на холостых оборотах она будет полностью закрыта, а при утоплении педали газа в пол — откроется максимально. При максимальном вкручивании винта «качества» движок должен глохнуть. Если этого не происходит — надо отрегулировать дроссельную заслонку (она слишком открыта).

Вот собственно и все операции, которые производятся при регулировке карбюратора. Если не удалось это сделать с первого раза, и двигатель заглох — просто повторите операцию. Проверить настройку можно таким образом — нажмите на педаль газа до конца и резко опустите. Если двигатель после этого не заглох, а по-прежнему выдает положенные обороты — то все в порядке.

При регулировке с использованием газоанализатора надо вращать винт качества смеси, наблюдая за количеством CO. Это довольно сложная настройка и ее обычно делают в мастерских, потому что надо добиться соответствия содержания угарного газа ГОСТУ. Однако нужно заметить, что таким образом можно отрегулировать CO только на холостом ходу — первый замер при прохождении техосмотра в ГИБДД. На второй замер, который производится при оборотах двигателя в 2000-3000 в минуту, эта регулировка влияет незначительно. Содержание СО при высоких оборотах определяется не настройкой карбюратора, а общим состоянием мотора и качеством топлива.

Как можно понять из приведенного выше текста, регулировку холостого хода делать несложно, но эта операция потребует времени, специальных приборов и кое-каких навыков, если вы хотите, чтобы карбюратор работал действительно хорошо.

Как минимум, придется открывать капот и «запачкать» руки. Если вы не хотите этого делать, то можно предложить отличный вариант — сайт Uremont.com. Это специальный агрегатор автосервисов, где можно разместить заявку на требуемую операцию, а именно « регулировка холостого хода карбюратора». В течение нескольких минут вам начнут поступать предложения от СТО, зарегистрированных на этой площадке, к которым поступила ваша заявка. Все что вам остается делать — выбрать самое выгодное и удобное предложение и отвезти машину. Все услуги сайта Uremont.com бесплатные.

Винт качества смеси — Подготовка карбюратора к работе — Пособие механикам мотоциклов

22 апреля 2011г.

У большинства стандартных карбюраторов винт качества смеси регулирует подачу воздуха к жиклеру холостого хода. Следовательно, в этом случае при завертывании винта уменьшается подача и давление воздуха, а расход топлива увеличивается.

При обертывании винта, наоборот, рабочая смесь обедняется. У карбюратора К-36 этот винт регулирует подачу смеси бензина с воздухом.

В связи с тем, что на процесс образования смеси в начальный момент открытия дроссельной заслонки взаимно влияют величина подъема дроссельного золотника и изменения положения винта качества смеси, то эту операцию регулировки повторяют до получения минимально устойчивых оборотов коленчатого вала двигателя.

После регулировки малых оборотов оба винта окончательно закрепляют контргайками. Затем пробуют двигатель на приемистость на холостом ходу и при езде.

На приемистость влияет величина выреза дроссельного золотника и положение дозирующей конусной иглы, закрепленной на дроссельном золотнике. Если при открытии дросселя возникают хлопки в карбюраторе, то это служит признаком наличия бедной смеси. В этом случае конусную иглу приподнимают на одно или два отверстия (заточки).

Признаком образования богатой смеси является: неравномерная работа двигателя при разгоне (двигатель работает вначале через такт), большой расход горючего, отложение нагара на изоляторе свечи. Для обеднения смеси, конусная игла опускается.

Подбирают главный жиклер на испытательном стенде или путем проезда на мотоцикле на максимальной скорости. Следует заметить, что окончательная регулировка производится только в том случае, если двигатель прошел обкатку согласно установленным заводским нормам.

Проверка по максимальной скорости производится путем проезда на мотоцикле прямого горизонтального участка дороги длиной 0,5 км. В этом случае качество смеси определяют по состоянию контактов и изолятора новой свечи зажигания.

С этой целью после проезда на максимальной скорости двигатель сразу останавливают посредством быстрого закрытия дросселя, выключения зажигания и сцепления. После этого свечу вывертывают для осмотра.

«Пособие механикам мотоциклов»,
А.Н.Силкин, Б.С.Карманов

Винт качества смеси — Энциклопедия по машиностроению XXL

Для работы двигателя на холостом ходу и при малых нагрузках нужна обедненная смесь. В действие вступает система холостого хода. Она состоит из жиклера холостого хода, распылительных каналов и двух регулировочных винтов. Винт качества смеси обычно регулирует поступление воздуха или топливо-воздушной эмульсии к жиклеру холостого хода. Винт количества смеси (или винт упора дросселя) регулирует величину щели под закрытым дроссельным золотником для воздуха, поступающего в двигатель.  [c.32]
Пустив двигатель, вращают упорный винт дросселя до установления минимально возможных чисел оборотов коленчатого вала двигателя ввертывая или вывертывая винт качества смеси, без изменения положения дросселя добиваются наибольшего числа оборотов коленчатого вала двигателя. Затем вновь вывертывают упорный винт дросселя, добиваются минимально возможных чисел, но устойчивых оборотов коленчатого вала двигателя. Для проверки регулировки необходимо открыть и резко закрыть дроссель. Если двигатель при этом не прекращает своей работы, то регулировка произведена правильно. Если двигатель остановился, то необходимо упорный винт дросселя завернуть на пол-оборота, после чего вновь проверить.  [c.104]

Хода выполняют несколько иначе. Перед началом регулировки при неработающем двигателе необходимо завернуть винты качества смеси до упора (рис. 63, б), а затем отвернуть каждый на 2—3 оборота. После этого пустить двигатель и, вращая упорный винт дросселя, добиться устойчивой работы двигателя. Затем одним из винтов качества, завертывая его при каждой пробе на оборота, обедняют смесь до тех пор, пока двигатель не начнет работать с перебоями, а затем вывернуть этот винт на Vj оборота. В такой же последовательности все операции регулировки нужно выполнить со вторым винтом качества смеси.  [c.105]

Обеднение смеси Засорение главного жиклера Засорение жиклера холостого хода, нарушение регулировки винта качества смеси холостого хода либо подсос воздуха в соединениях карбюратора и впускной трубы Промыть и продуть жиклер сжатым воздухом Промыть и продуть жиклер холостого хода, отрегулировать винт качества смеси, подтянуть крепление фланца карбюратора и впускной трубы  [c.45]

В карбюраторном двигателе регулируют уровень топлива в поплавковой камере, для чего изменяют число прокладок под гнездом игольчатого клапана или изгибают рычажок поплавка упирающийся в иглу. Жиклеры, не соответствующие по пропускной способности, заменяют. Регулировку карбюраторов проводят на минимальную частоту вращения холостого хода при прогретом двигателе. До ее начала необходимо убедиться в отсутствии подсосов во впускном трубопроводе. Минимальной частоты добиваются поочередным вывертыванием и завертыванием винта качества смеси и упорного винта дросселя, подбирая наиболее» выгодное их положение, соответствующее наименьшей устойчивой частоте. При правильной регулировке карбюраторный двигатель должен устойчиво работать при 400—600 об/мин коленчатого вала.  [c.175]

Количество эмульсии, поступающей под дроссельную заслонку, регулируют винтом 6, установленным в канале 4. При завертывании винта его конус уменьшает проходное сечение отверстия 7, изменяя состав смеси. Регулировочный винт 6 обычно называют винтом качества смеси. Количество поступающей в цилиндры горючей смеси регулируют также винтом 9, при вращении которого изменяется положение дроссельной заслонки 8. Регулировочный винт 9 называют винтом количества смеси.  [c.61]

Регулировку минимально устойчивой частоты вращения коленчатого вала в режиме холостого хода выполняют винтом количества смеси, ограничивающим угол закрытия дроссельных заслонок карбюратора, и винтом качества смеси, изменяющим ее состав. Эти работы проводят после прогрева двигателя в определенной последовательности, указываемой в инструкции по обслуживанию автомобиля.  [c.109]

Если не удается добиться указанной регулировки, то это свидетельствует об износе винта качества смеси, засорения воздушных каналов или жиклеров холостого хода, повышении уровня топлива в поплавковой камере, засорении воздушного фильтра карбюратора.  [c.116]

Элементы регулировки частоты вращения коленчатого вала двигателя в режиме холостого хода включают винт 1 (рис. 7.36), управляющий количеством топливной смеси (винт количества смеси), и винт 2, определяющий ее состав (винт качества смеси).  [c.213]

Проверка и регулировка карбюраторов. Регулировка карбюратора на малые обороты холостого хода двигателя. Перед регулировкой проверяют исправность двигателя и системы питания, работу свечей зажигания, величины зазоров между электродами свечей и контактами прерывателя, а также правильность установки зажигания. Пускают и прогревают двигатель. Завертывают упорный винт в рычаге дросселя примерно на 2 оборота (чтобы увеличить открытие дросселя), а регулировочный винт качества смеси завертывают до отказа и затем вывертывают примерно на 2 оборота. При работе прогретого двигателя прикрывают дроссель карбюратора плавно вывертывают упорный винт рычага дросселя до достижения наименьших устойчивых оборотов двигателя потом плавно попеременно ввертывают и вывертывают регулировочный винт, добиваясь наибольших оборотов вала, и повторяют выполнение двух последних операций.  [c.77]

Установлен с левой стороны в моторном отсеке и представляет собой переменный резистор. Он выдаёт в контроллер сигнал, который используется для регулировки состава топливовоздушной смеси. СО — потенциометр подобен винту качества смеси в карбюраторах. Регулировка содержания СО выполняется с применением газоанализатора.  [c.209]

Через каждые 10 ООО км пробега, а на новом автомобиле после пробега первых 2000—3000 км, регулируйте минимальную частоту вращения коленчатого вала на режиме холостого хода. Данную регулировку проводите на станции технического обслуживания. Самостоятельно разрешается проводить только подрегулировку системы холостого хода в пределах, определяемых ограничительной втулкой 1 (рис. 36) винта количества смеси и ограничительной втулкой 2 винта качества смеси. Попытки повернуть втулки на больший угол приведут к их разрушению. В этом случае за повышенное содержание в отработавших газах окиси углерода (СО) и перерасход топлива завод ответственности не несет.  [c.38]

Рис. 84. Регулировочные винты карбюратора 1 — винт количества смеси 2 — винт качества смеси

J — смесительная камера 2 — дроссельный олотиик J — седло иглы 4 —запорная игла 5 — утолитель поплавка 6 — поплавок 7 — поплавковая камера 8 — соединительный канал 9 — трубка распылителя 10 — канал пневматического торможения топлива Л — сопло распылителя 12 — до-зирующая игла 13, 14 — каналы-распылители системы холостого хода /5 — регулировочный винт качества смеси 16 — воздушный канал холостого хода П — жиклер холостого хода 18 — главный топливный жиклер  [c.56]

На мотоциклах с четырехтактными двигателями устанавливают карбюраторы К-301 и К-302(рис. 27). Для обеспечения режима холостого хода карбюратор снабжается устройством, состоящим из лхолостого хода и воздушного канала. Подача воздуха к жиклеру холостого хода регулируется винтом качества смеси, расположенным сбоку карбюратора. Но если на карбюраторе К-36 для обеднения смеси винт качества нужно было ввертывать, то на карбюраторах типа К-301 иК-302винт качества нужно вывертывать, поскольку через жиклеры здесь подается не топливо, а воздух.  [c.36]

Образование переобогащенной горючей смеси может быть вызвано повышением уровня топлива в поплавковой камере из-за износа, неплотного закрытия или неправильной регулировки закрытия игольчатого клапана, наполнения поплавка топливом из-за нарушения его герметичности, износом или негерметичностью клапана экономайзера, разработкой топливных жиклеров или засорением (засмолением) воздушных жиклеров, неправильной регулировкой винта качества смеси в карбюраторе, сильным загрязнением воздушного фильтра.  [c.97]

Проверка и регулировка карбюратора. Регулировка карбюратора на малые обороты холостого хода двигателя. Перед регулировкой проверяют исправность двигателя, системы питания и свечей зажигания, величины зазоров между электродами свечей и контактами прерывателя, а также правильность установки зажигания. Пускают и прогревают двигатель. Завертывают упорный винт в рычаге дросселя примерно на два оборота (чтобы увеличить открытие дросселя), а регулировочные винты 3 (см. рис. 21) качества смеси завертывают до отказа и затем вывертывают примерно на три оборота. При работе прогретого двигателя прикрывают дроссель карбюратора, плавно вывертывают упорный винт рычага дросселя до досгиже-ния наименьших устойчивых оборотов коленчатого вала двигателя. Затем плавно завертывают один из винтов качества смеси до возникновения перебоев в работе цили ндров двигателя, после чего этот винт вывертывают на пол-оборота- Эти же операции проделывают и вторым винтом качества смеси. Потом плавно вывертывают упорный винт дросселя для уменьшения оборотов коленчатого вала двигателя и снова повторяют операции установки двух винтов регулирования качества смеси и упорного винта дросселя, добиваясь минимального устойчивого числа оборотов.  [c.242]

При первоначальном положении винта качества смеси и устойчивой работе двигателя, вывертывая винт, устанша-ливают возможную минимальную частоту вращения коленчатого вала двигателя. Вращая в ту или иную сторону винт качества смеси, без изменения положения дроссельной заслонки добиваются максимальной частоты вращения коленчатого вала. Затем вращением упорного винта дроссельной заслонки вновь устанавливают самую минимальную и устойчивую частоту вращения коленчатого вала двигателя. Как правило, после двух-трех таких операций находится правильное положение регулировочных винтов, что и обеспечивает необходимое количество и качестю смеси и, естественно, экономичную работу двигателя.  [c.51]

I — регулировочный винт качества смеси холостого хода 2 — глав11ый жиклер  [c.185]

При необходимости снять заглушку с регу-пироеочного винта качества смеси и его  [c.50]

Карбюратор 2101-1107010-03. Отличается от карбюраторов 2105-1107010-20 и 2105-1107010-10 диаметрами жиклеров (см. табл, 3) и на шчием подогрева корпуса дроссельных заслонок. Карбюратор с последовательным открытием дроссельных заслонок не имеет пневмопривода дроссельной заслонки вторичной камеры. Ограничительная втулка в системе холостого хода устанавливается только на винт качества смеси.  [c.42]

---

Вот правильная процедура для настройки оптимальной смеси холостого хода и скорости

Это простые вещи, о которых чаще всего забывают. Никто много не говорит о том, как установить смесь на холостом ходу на карбюраторном двигателе, потому что — честно говоря, это просто не очень привлекательно. Хотя это может показаться неважной деталью на пути к достижению заголовка лошадиных сил, правда в том, что типичный уличный двигатель будет проводить больше времени работы при закрытой дроссельной заслонке, чем при любой другой частоте вращения двигателя.Поэтому важно правильно отрегулировать этот параметр. Выгоды более чем перевешивают усилия, необходимые для правильного выполнения этой задачи.

Мы подойдем к этой истории, используя типичный четырехцилиндровый вакуумный вторичный карбюратор Holley 750 кубических футов в минуту с двумя винтами смеси холостого хода. Если ваш карбюратор Holley оснащен четырьмя винтами холостого хода, процедура будет точно такой же, за исключением того, что дополнительные два винта получат такое же внимание.

Это карбюратор Holley 750 кубических футов в минуту, который мы будем использовать для настройки качества холостого хода на малоблочном Chevy на испытательном стенде.Это вторичный вакуумный карбюратор типа 4150 с двумя винтами холостого хода.

Чтобы начать этот процесс, предположим, что рассматриваемый двигатель находится в хорошем физическом состоянии, без мертвых цилиндров, пропусков зажигания, утечек вакуума или других неисправностей, которые могут повлиять на качество холостого хода. Это также предполагает разумное начальное значение времени не менее 8 градусов до верхней мертвой точки (BTDC). Двигатели даже с распредвалами с умеренными рабочими характеристиками часто выигрывают от начального угла наклона от 10 до 12 градусов до ВМТ.

Мы также будем предполагать, что двигатель достиг полной рабочей температуры, а воздушная заслонка полностью открыта.Это единственный способ добиться правильной настройки смеси на холостом ходу. Не пытайтесь установить смесь холостого хода, если воздушная заслонка задействована частично. Убедитесь, что винт холостого хода на воздушной заслонке не касается кулачка быстрого холостого хода на воздушной заслонке. К вакуумному коллектору также необходимо подключить вакуумметр.

Прежде чем двигаться дальше, неплохо также изучить основы измерения качества холостого хода. Все двигатели внутреннего сгорания работают с определенным вакуумом в коллекторе холостого хода.Это создается в результате того, что цилиндры работают против закрытого дросселя. Вакуум в двигателе можно измерить несколькими способами, но наиболее распространенным является разрежение (отрицательное давление), выражаемое в дюймах ртутного столба («Hg»). Манометры вакуума / давления двигателя обычно отображаются в формате «Hg» или в сантиметрах ртутного столба (cmHg).

Промышленные двигатели и двигатели с умеренными рабочими характеристиками обычно работают на холостом ходу в диапазоне от 12 до 18 дюймов рт.Очень неустойчивые показания вакуума на холостом ходу часто указывают на проблему, такую ​​как протекающий впускной клапан или отказавший выпускной патрубок, когда давление цилиндра нагнетается в коллектор, вызывая неустойчивое движение иглы. Это основная причина, по которой важно убедиться, что двигатель механически исправен, прежде чем пытаться окончательно отрегулировать смесь холостого хода.

Перед запуском двигателя с помощью небольшой отвертки проверьте положение каждого винта смеси холостого хода. Медленно поверните каждый винт смеси холостого хода по часовой стрелке (дюймы) и подсчитайте количество оборотов, пока он не встанет на место.Как правило, это от 1 до 2 оборотов от полного положения. Устанавливая эти винты, делайте это осторожно, чтобы не повредить посадочные места в дозирующем блоке. Сделайте это для обоих (или всех четырех) винтов смеси холостого хода и установите их в одинаковое положение. Важно, чтобы все винты смеси холостого хода были отрегулированы одинаково, чтобы выходной сигнал контура холостого хода карбюратора был сбалансирован на обоих выходах смеси холостого хода. От одного до полутора часов — типичное место для начала.

Когда двигатель работает на холостом ходу в режиме «Парковка» с включенным аварийным тормозом, первым делом необходимо установить желаемые обороты холостого хода.Выберем для этого приложения 850 об / мин. Бордюрный холостой ход устанавливается с помощью регулировочного винта холостого хода на первичном рычаге дроссельной заслонки на стороне водителя карбюратора.

Начните с регулировки винта смеси холостого хода со стороны водителя (по часовой стрелке) примерно на 1/8 оборота, следя за показаниями вакуумметра. Если разрежение двигателя и / или частота вращения коленчатого вала двигателя увеличиваются, отрегулируйте винт смеси холостого хода на стороне пассажира на такое же значение и проверьте показания разрежения. Повторите этот процесс и оцените результат.Если после регулировки первого винта холостого хода вакуум в двигателе падает, вернитесь к базовой настройке и поверните винт смеси наружу примерно на 1/8 оборота.

Эта первая последовательность регулировки заключается в установке винтов смеси холостого хода с обеих сторон карбюратора для достижения максимально возможного значения вакуума холостого хода. Если после первоначальной регулировки частота вращения холостого хода превышает желаемую, поверните винт частоты вращения холостого хода против часовой стрелки, чтобы вернуть скорость к исходной частоте вращения двигателя. Это, вероятно, снизит показания вакуума в режиме холостого хода, что является нормальным.

Если первоначальная регулировка винтов смеси холостого хода привела к более высокому показанию вакуума, сделайте еще одно небольшое движение винта смеси холостого хода не более чем на 1/8 оборота. Проделайте это с обеих сторон карбюратора и оцените результат. Если вакуум падает, вернитесь к максимальному значению и посмотрите, увеличиваются ли показания вакуума. Это означает, что вы близки к окончательной настройке. Продолжайте вносить очень небольшие изменения в винты смеси холостого хода с обеих сторон.

Винт холостого хода (стрелка 1) находится на первичном рычаге.Винты регулировки дозатора холостого хода (стрелка 2) расположены на основном дозирующем блоке на большинстве карбюраторов Holley. Типичное начальное положение для этих винтов смеси холостого хода составляет от 1 до 1 ½ оборота от полной посадки.

Мы обнаружили, что незаметная корректировка с очень маленькими шагами к окончательной корректировке полезна. Эти регулировки не будут превышать буквально ширину прорези регулировочного винта. Это очень небольшие изменения, но они влияют на качество холостого хода.

Перемещение назад и вперед, регулируя оба винта смеси холостого хода одинаково для каждого изменения, в конечном итоге создаст самый высокий уровень вакуума холостого хода. Это должно быть достигнуто с помощью винтов смеси холостого хода, настроенных с акцентом на настройки обедненной смеси. Если выкручивание винтов смеси холостого хода (более богатое) не улучшает вакуум холостого хода или частоту вращения двигателя, то предпочтительным выбором всегда является установка более бедной смеси.

На этом этапе попросите друга сесть за руль и переведите трансмиссию в режим Drive, твердо поставив ногу на тормоза.Следите за показаниями манометра и убедитесь, что холостой ход стабильный. Установка двигателя на передачу приведет к несколько более низкому показанию вакуумметра. Это нормально, потому что на двигатель была приложена нагрузка.

Установите трансмиссию обратно в положение «Парковка» и дайте стабилизироваться холостым оборотам. Теперь двигатель должен работать на холостом ходу с желаемой частотой вращения холостого хода с максимальным разрежением в коллекторе. Обычно на этом большинство рекомендаций по регулировке заканчиваются. Но для идеальной настройки смеси холостого хода полезна немного более бедная смесь холостого хода — примерно равная ширине паза винта смеси холостого хода.

Это делает смесь холостого хода немного обедненной, что снижает количество излишков углеводородов (несгоревшего бензина) в выхлопе. Это немного настроит ваш двигатель на холостой ход. Теперь необходимо перепроверить качество холостого хода двигателя на передаче. Если холостой ход неприемлем, верните винты смеси холостого хода на максимальное значение вакуума, но в большинстве случаев эта настройка небольшой обедненной смеси по-прежнему будет поддерживать качественные характеристики холостого хода.

Некоторые двигатели с высокими рабочими характеристиками, особенно с уровнем вакуума на холостом ходу 10 “рт.Это особенно актуально, если двигатель соединен с несколько герметичным гидротрансформатором. Более богатая смесь холостого хода может потребоваться для того, чтобы двигатель работал на холостом ходу против герметичного преобразователя. Конечно, это не идеальная ситуация. Идеальное решение — соединить этот двигатель с более слабым гидротрансформатором, чтобы снизить нагрузку.

Еще одна возможная ситуация на обедненном холостом ходу — это небольшие колебания при неработающем режиме. В некоторых случаях это не может быть исправлено с помощью увеличенного числа оборотов ускорительного насоса. Одно из решений могло бы состоять в том, чтобы попробовать немного более богатую смесь холостого хода.Это прискорбная, но довольно распространенная ситуация, когда у уличных двигателей с долговечными распределительными валами со значительным перекрытием возникают колебания на холостом ходу, и часто единственный способ исправить это — использовать более богатую смесь на холостом ходу.

Стоит повторить, что идеальная настройка смеси холостого хода может быть достигнута путем медленной и сознательной работы в поисках максимального значения вакуума в коллекторе с очень небольшими изменениями винтов смеси холостого хода и оценки изменения. Мы выполнили несколько из этих процессов с использованием сложного анализатора выхлопных газов на 5 газов, чтобы получить мгновенные результаты, и добились ощутимо более чистого качества холостого хода с пониженным уровнем углеводородов благодаря очень незначительным изменениям в винтах смеси холостого хода.

Установка правильной смеси холостого хода не даст больше лошадиных сил и может не привести к вашему порогу команду телевизионных новостей, чтобы показать миру, насколько вы компетентны в обращении с отверткой. Что этот процесс будет делать, так это производить качественную настройку смеси холостого хода, которая позволит вашему двигателю работать гладко, чисто и правильно. Вы можете сохранить костюм Супермена для дальнейших технических приключений.

Большинство карбюраторов Street Holley размещают вакуумный порт коллектора в этом месте (стрелка) на монтажном основании карбюратора.Снимите заглушку и прикрепите сюда вакуумметр.

После снятия винта смеси холостого хода коническая часть регулирует объем топлива, попадающего в двигатель. Поворот этого регулировочного винта по часовой стрелке (дюйм) уменьшает количество топлива. При повороте винта против часовой стрелки (наружу) количество топлива, подаваемого в двигатель, увеличивается.

Здесь мы сняли первичный дозирующий блок с карбюратора, чтобы показать цепь холостого хода. Область винта смеси холостого хода (A) забирает топливо из ограничителя подачи холостого хода, расположенного на этом дозирующем блоке у стрелки B.

Многие карбюраторы Holley оснащены так называемой системой управления смесью холостого хода с четырьмя отверстиями или четырьмя отверстиями. Эти карбюраторы используют еще два винта смеси холостого хода на вторичной стороне карбюратора. Процедура регулировки точно такая же, за исключением того, что регулируются все четыре винта смеси холостого хода вместо двух.

На карбюраторах с ручным или электрическим дросселем убедитесь, что дроссельная заслонка находится в полностью выключенном положении. Убедитесь, что винт быстрого холостого хода не касается кулачка быстрого холостого хода, чтобы увеличить скорость холостого хода.

Советы по настройке

СОВЕТЫ ПО НАСТРОЙКЕ КАРБЮРАТОРА

Распечатать или сохранить советы по настройке

Поздравляем с покупкой нового карбюратора AED. Ваш карбюратор AED собран вручную, прошел тестовый запуск и дважды проверил работоспособность прямо из коробки. Обычно требуется регулировка только на холостом ходу, однако это краткое справочное руководство предназначено для объяснения правильного метода настройки вашего нового карбюратора AED. Он будет охватывать все основные настройки, с которыми вы можете столкнуться в пошаговом руководстве, чтобы гарантировать, что и ваш автомобиль, и ваш новый карбюратор AED будут работать с максимальной отдачей.

СПРАВОЧНАЯ СХЕМА НАИМЕНОВАНИЙ И РАСПОЛОЖЕНИЯ ДЕТАЛЕЙ

Первичная настройка карбюратора

• Обязательно используйте новую прокладку карбюратора к коллектору
• Убедитесь, что все линии подачи топлива надежны и не имеют утечек.
• Убедитесь, что вы используете свежее топливо без мусора.
• Давление топлива должно быть установлено от 6 до 7 фунтов на кв. Дюйм. Макс (газовые модели)

Запустите двигатель и проверьте регулировку уровня поплавка — Уровень должен составлять ½ — ¾ высоты в смотровом окошке.Уровень можно отрегулировать с помощью гайки и стопорного винта наверху каждой чаши.

Если вы хотите, чтобы подняли уровень , осторожно ослабьте гайку примерно на ½ оборота и снова затяните стопорный винт. Еще раз проверьте уровень и повторите при необходимости. Если вы хотите, чтобы опустили уровень, вам нужно будет немного ослабить гайку, чтобы ослабить стопорный винт, затем затяните гайку на ½ оборота, снова затяните стопорный винт и повторите, если необходимо. Убедитесь, что вы удерживаете стопорный винт неподвижно, когда затягиваете гайку, чтобы высота поплавка изменилась соответствующим образом.

Проверить обороты холостого хода двигателя. Если вы хотите увеличить холостой ход, просто затяните основной винт холостого хода. Чтобы снизить холостой ход, ослабьте винт холостого хода.

Винты смеси холостого хода будут следующей проверкой. Эти 4 винта регулируют количество топлива, подаваемого в двигатель на холостом ходу. Самый простой способ запомнить, как они работают, — это представить их как водопроводный кран на стене вашего дома. Чем больше вы ослабите ручку, тем быстрее будет выходить вода.С другой стороны, чем сильнее затягивается ручка, тем отключается вода. Эти смесительные шнеки работают точно так же. Самое главное — быть уверенным, что какие бы изменения вы ни вносили в угол карбюратора 1 , остальные 3 должны будут последовать их примеру. Это обеспечит равномерное распределение и поможет устранить проблемы с управляемостью.

• К richen холостой ход, ослабьте все 4 винта одинаково примерно на ¼ — ½ оборота каждый.Еще раз проверьте качество холостого хода и повторите при необходимости.
• Если на начальном этапе холостой ход слишком богат, вам нужно будет наклонить на холостом ходу, затянув 4 винта одинаково примерно на ¼ — ½ оборота каждый. Еще раз проверьте качество холостого хода и повторите при необходимости.
• БУДЬТЕ ОСТОРОЖНЫ, ЧТОБЫ НЕ ЗАТЯНИТЬ ВИНТЫ СМЕСИ ХОЛОСТОГО ХОДА, ЭТО МОЖЕТ ПОВРЕДИТЬ НАКОНЕЧНИК ИГЛЫ.
• Совершенно нормально, что обороты холостого хода меняются при изменении регулировки винта смеси холостого хода. Если скорость холостого хода сильно отличается от желаемой скорости холостого хода при регулировке, отрегулируйте первичный винт холостого хода по мере необходимости после равной установки всех 4 винтов.

Форсунки ускорительного насоса или «сквиртеры» имеют размер в соответствии с размером карбюратора. Различные комбинации впуска и головки блока цилиндров могут потребовать большего или меньшего количества выстрела насоса. Если кажется, что двигатель спотыкается на холостом ходу, изменение размера самого сквиртера может решить эту проблему. Первое, что нужно сделать, это определить, что это за спотыкание: худой или богатый .

• Если кажется, что двигатель делает глубокий вдох, а затем быстро разгоняется (почти как зажигание отключается на долю секунды), это, как правило, спотыкание.Проверьте размер сквиртера на первичной стороне и установите следующий по величине размер. Если кажется, что это помогает, но не устраняет полностью, попробуйте увеличить размер вторичного сквиртера.
• Если кажется, что двигатель «трепещет» или ему лень разгоняться, а затем убирается по мере увеличения оборотов, обычно это спотыкание богатый . Проверьте размер сквиртера на первичной стороне и установите следующий наименьший размер. Если кажется, что это помогает, но не устраняет полностью, попробуйте уменьшить размер вторичного сквиртера.

Если эти первые несколько начальных настроек не помогли решить какие-либо проблемы, которые могут у вас возникнуть, позвоните или напишите нам по электронной почте здесь, в магазине, и один из наших специалистов будет рад помочь вам с любыми дальнейшими настройками. Еще раз благодарим вас за покупку нашей продукции, и мы будем рады помочь вам сделать ваш проект как можно лучше!

ДЛЯ ДОПОЛНИТЕЛЬНОЙ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ ПРОДУКТАМИ AED
Джефф: (804) 271-9107 доб. 17
Этот адрес электронной почты защищен от спам-ботов.У вас должен быть включен JavaScript для просмотра.

Смесительный винт Harley EZ-Just для карбюраторов CV

Оригинальный винт смеси EZ-Just® для карбюраторов Harley CV регулирует смесь воздуха на холостом ходу. Легко настраивайте и регулируйте смесь на холостом ходу, не обжигая руки и не возясь с отверткой. CV Peformance эксклюзивно поставляет EZ-Just райдерам Harley уже более 20 лет.

Специальное сквозное — всего 19 долларов.95

Есть только одна оригинальная EZ-Just®
Остерегайтесь дешевых импортных подделок! Подробнее под .

Совместим со всеми карбюраторами Harley CV и заменяет винт стандартной смеси. Доступно для карбюраторов CV и CVK Keihin 1990-2006 гг. Не для использования на больших близнецах до 90 или Sportsters до 89.

Для карбюраторов Harley в стиле «бабочка» до 90-х годов используйте наш EZ-Just для 81-87 Harley Keihin .

Применимость:
Карбюратор Harley-Davidson CV 1990-2006.
Buell V-twin модели с карбюратором CV.
Buell Blast модели.
* Карбюраторы Kawasaki и KLM CVK40, CVK36 и CVK34. ¹
* Triumph Bonneville, T100, Thruxton, Scrambler, America и Speedmaster, оснащенные одиночными карбюраторами CVK40, CVK36 и CVK34. ¹
* Arctic Cat оснащен CVK36-34. ¹
* Другие комплектуются Keihin CVK36-34. ¹
* См. Заявление об отказе от ответственности ниже.

Детали уплотнения (пружина, шайба, уплотнительное кольцо) при необходимости продаются отдельно: Комплект для уплотнения смеси

^{* 1} Применимость к моделям, не относящимся к Harley: Перечисленные модели, не относящиеся к Harley, соответствуют опыту покупателей только и не были протестированы CV Performance на всех моделях CVK или мотоциклах других производителей. Только для моделей с одним карбюратором.
Покупка для использования с марками , отличными от модели , кроме Harley-Davidson или Buell, осуществляется по усмотрению покупателя.

Не для использования на моделях с несколькими карбюраторами (4 карбюратора).

Советы по настройке и установке винта смеси EZ-Just .

Не забудьте добавить свечи зажигания , чтобы завершить настройку.

EZ-Just® является зарегистрированным товарным знаком CV Performance Inc.

ВНИМАНИЕ: Остерегайтесь дешевых импортных подделок. EZ-Just® — оригинальный и единственный смесительный шнек, произведенный здесь, в Соединенных Штатах, в соответствии с нашими стандартами, созданными более 25 лет назад. Продукты с похожими названиями и украденными изображениями представляют собой копии низкого качества, которые не соответствуют созданным нами оригинальным стандартам. Не дайте себя обмануть, ТОЛЬКО EZ-Just® носит нашу торговую марку и поставляется в нашей фирменной упаковке.

CVP EZ-Just подходит для мотоциклов следующих марок и моделей.

Harley-Davidson CV Carburetor 1990-2006 гг.
Buell с карбюратором CV 1992-2006 гг.
Карбюраторы Kawasaki CVK40, CVK36 и CVK34. ¹
Триумф с CVK36-34. ¹
Arctic Cat с CVK36-34. ¹
Другое с Keihin CVK36-34. ¹

¹ Перечисленные модели не Harley подходят только исходя из опыта покупателя и не тестировались CV Performance на моделях CVK или мотоциклах других производителей.Покупка для использования на других марках, кроме Harley-Davidson или Buell, осуществляется по усмотрению покупателя.

Общий рейтинг клиентов из 20 отзывов:

Как отрегулировать карбюратор с помощью шагов DIY

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Согласно маркетингу систем EFI, карбюраторы склонны к проблемам с холодным запуском, плохой экономии топлива и сложному уходу. И хотя да, они не так эффективны, как современные системы управления топливом, они определенно не так плохи, как многие их себе представляют. Хорошо настроенный карбюратор может быть таким же удобным и приятным в управлении, как и автомобиль с системой впрыска топлива.

Это не значит, что вам не нужно изучать карбюратор.Как владельцу классического автомобиля вам нужно будет провести некоторое время под капотом, внося настройки, чтобы обеспечить правильную работу системы.

Не волнуйтесь. Вам не нужно быть ученым-ракетчиком, чтобы установить хорошую основу. Вам также не нужно знать тонкости теории карбюратора, чтобы ваша историческая поездка продолжалась. Кроме того, вы выходите на ринг в утяжеленных перчатках, так как команда специалистов The Drive готова дать вам необходимые знания, чтобы заставить эту штуку мурлыкать, как котенок.

Основы карбюратора

Расчетное время, необходимое: От 30 минут до одного часа

Уровень квалификации : Начальный / средний

Система автомобиля : Подача топлива

Что такое регулировка карбюратора?

Итак, что именно мы корректируем и почему мы это корректируем? Откровенно говоря, эта статья посвящена корректировке смеси холостого хода и скорости. Причина в том, что это единственное, что объединяет большинство карбюраторов.Даже если они выглядят по-разному и по-разному справляются с условиями полностью открытой дроссельной заслонки, большинство из них полагается на одни и те же базовые принципы регулировки условий работы на холостом ходу — даже методы регулировки очень похожи.

Основная цель выполнения этих регулировок — добиться соответствующей частоты вращения двигателя на холостом ходу, обеспечивая при этом как можно более плавную работу. При этом вы устанавливаете надлежащую топливно-воздушную смесь на холостом ходу и устанавливаете отличную базу для дальнейшей настройки.

Имейте в виду, что карбюратор подает воздух и топливо в двигатель на холостом ходу иначе, чем при полностью открытой дроссельной заслонке. Короче говоря, отдельные системы и компоненты вступают в игру, когда вы нажимаете на педаль газа. Им тоже потребуется дозвон. Но прежде чем вы перейдете к этому, вы должны убедиться, что у вас есть все настройки холостого хода в порядке, поскольку все системы собираются вместе, чтобы определить, как автомобиль ведет себя в Парковке или Нейтральном режиме и что у него работать, когда вы наклоняетесь к нему.

Для выполнения этих регулировок используйте внешний винт холостого хода и винты смеси холостого хода.Имейте в виду, что расположение этих винтов будет отличаться в зависимости от модели карбюратора, поэтому вам нужно будет проверить руководство для конкретного карбюратора, чтобы найти их точное расположение. Например, карбюраторы Holley обычно имеют винты смеси холостого хода на стороне дозирующего блока, в то время как карбюраторы Rochester и Edelbrock имеют винты смеси холостого хода на лицевой стороне карбюратора.

Причина, по которой вам необходимо выполнить регулировку, заключается в том, что карбюратор не может. По мере изменения температуры, высоты и даже погоды меняется и атмосферное давление, что означает, что к двигателю поступает больше или меньше воздуха.Поскольку выполняемые вами регулировки являются аналоговыми, количество топлива, поступающего в двигатель, не меняется в зависимости от атмосферы. Таким образом, вы должны отрегулировать карбюратор, чтобы исправить состояние работы двигателя на холостом ходу. Есть смысл?

Давайте поработаем!

Безопасность регулировки карбюратора

Если вы не устанавливаете базовую линию, регулировки карбюратора выполняются во время его работы. Хотя профессионалы, кажется, никогда не возражают, все же важно помнить о рисках, прежде чем начинать.Обязательно следуйте этим советам по безопасности на протяжении всей процедуры.

• Ищите утечки топлива . Карбюраторы устанавливаются на старые автомобили, и всегда есть вероятность утечки топлива. Если вы обнаружите один из них, убедитесь, что вы правильно с ним справились, прежде чем продолжить. Даже крошечного обратного огня достаточно, чтобы вызвать пожар с газом в коллекторе — спросите меня, откуда я знаю.
• Держите пальцы подальше от вентилятора двигателя . По большей части вы будете работать вдали от вентилятора.Однако всегда есть риск прикоснуться к нему и пораниться.
• Держитесь подальше от горячих поверхностей . Некоторые части двигателя могут быть достаточно горячими, чтобы вызвать ожоги второй или третьей степени. Сам карбюратор не должен приближаться к таким температурам, но вы все равно должны помнить о размещении рук во время работы, чтобы не обжечься.
• Никогда не кладите пальцы рядом или в отверстие карбюратора . Во время работы двигателя он может дать ответный удар, посылая огненный шар через карбюратор.Возникающее пламя и давление могут стать причиной серьезных травм.
• Вы работаете с движущимися частями и сильнодействующими химикатами . Целесообразно надевать защитные очки и перчатки, чтобы не повредить кожу и глаза во время работы.

Все, что вам нужно для регулировки карбюратора

Мы не можем сказать, что у вас есть под рукой, но мы можем сказать, что вам не нужно много настраивать карбюратор. Фактически, единственные инструменты, которые вам действительно нужны, — это отвертка и уши.Но если вы ищете более простой метод, который положительно определяет условия работы вашего двигателя при настройке, вы можете подумать о расширении своей коллекции.

Инструменты

Размещение инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Не просите ребенка давать вам паяльную лампу — прим. Ред. ).

Вам также понадобится плоское рабочее место, например, пол гаража, подъездная дорожка или улица. парковка, которая также хорошо вентилируется.Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от звонка.

Вот как отрегулировать карбюратор

Давайте сделаем это.

1. Снимите воздушный фильтр двигателя. Воздушный фильтр и фильтр в сборе должны быть сняты, чтобы получить доступ к карбюратору.
2. Найдите регулировочные винты. Перед началом следует ознакомиться с расположением винтов смеси холостого хода и холостого хода.
3. (опционально): подключить вакуумметр. Если вы используете вакуумметр для этого процесса, вы должны найти и подключить его к вакуумному отверстию коллектора перед запуском двигателя.
4. (необязательно): установите базовый уровень. Если карбюратор новый или был восстановлен, следует установить его на «заводскую» регулировку. Вы можете сделать это, отрегулировав винты смеси холостого хода на 1,5-2 оборота и винт холостого хода на 1-1,5 дюйма.
5. Прогрейте двигатель. Рабочая температура двигателя напрямую зависит от правильности состава топливовоздушной смеси. Поэтому не забудьте дать двигателю поработать и прогреться до нормальной рабочей температуры, прежде чем продолжить.
6. (Необязательно): Отрегулируйте винт холостого хода. Если вы установите базовый уровень на шаге 4, шансы простоя немного высоки. Обязательно отрегулируйте его так, чтобы запускать двигатель с нормальной частотой вращения. Вам может потребоваться выполнить это во время прогрева, если частота вращения холостого хода слишком высока после возврата к «заводским» характеристикам.
7. Отрегулируйте топливно-воздушную смесь. Начните с регулировки винтов смеси холостого хода на 1/8 оборота внутрь или наружу. Обязательно отрегулируйте каждый из них в прямом отношении друг к другу в процессе, если у вас более одного винта холостого хода (в большинстве двух- и четырехцилиндровых карбюраторов).

Иногда вам нужен сертифицированный механик

Как и Drive любит помещать «вас» в свои дела, мы знаем, что не у всех есть подходящие инструменты, безопасное рабочее место, свободное время или уверенность при проведении капитального ремонта автомобилей.Иногда вам просто нужны качественные ремонтные работы, выполненные профессионалами. вы можете доверять , как и нашим партнерам, сертифицированным механикам Goodyear Tire & Service.

Pro Советы по настройке карбюратора

Вот советы Drive по настройке углеводов.

• Правильная установка угла опережения зажигания очень важна для обеспечения оптимальной работы двигателя. Имейте в виду, что современные устройства обычно требуют более точной синхронизации на холостом ходу, и вы можете ожидать, что для достижения наилучших результатов вы можете добавить несколько градусов к начальной синхронизации.
• Не ошибитесь, предполагая, что уровни поплавкового барабана в порядке. Каждый раз, когда вы вносите корректировки, разумно проверять и регулировать уровни топлива, чтобы убедиться, что двигатель может работать должным образом на холостом ходу и в противном случае.
• Возврат к заводским характеристикам не всегда необходим, но может быть полезен. Особенно, если вы не знакомы с текущим состоянием работы или если карбюратор новый или , только что отремонтированный.
• Даже если карбюратор новый, он все равно нуждается в настройке.Ваш двигатель, его состояние, ваше местоположение и погода — все это имеет значение, и карбюратор необходимо правильно отрегулировать.
• Регулировка карбюратора — это то, что вы выполняете часто. Это может показаться глупым, но внезапные изменения погоды и высоты над уровнем моря повлияют на то, как ваш автомобиль движется. По мере того, как меняются сезоны или вы путешествуете, вам следует соответствующим образом приспосабливаться.
• Настройка карбюраторов — это не только регулировка смеси холостого хода и числа оборотов. Если вы хотите частично улучшить характеристики и полностью открыть дроссельную заслонку, вам нужно будет глубже погрузиться в настройку карбюратора.Здесь все меняется в зависимости от карбюратора, и вы делаете шаг вперед по сравнению с начальным уровнем настройки.
• Помните об этом винте холостого хода. Если вам нужно сделать больше двух оборотов, чтобы машина продолжала работать, скорее всего, регулировка винтов смеси холостого хода не имеет значения. В этом случае карбюратор может нуждаться в глубокой очистке или более сложных этапах настройки.

Часто задаваемые вопросы о карбюраторах

У вас есть вопросы, У Drive есть ответы!

Вопрос: Как определить, что карбюратор богат или беден?

A: Один из способов узнать наверняка — это «прочитать» свечи зажигания.Если наконечник свечи белый, смесь бедная. Если он коричневый или черный, он насыщенный. Тем не менее, этот метод обычно связан с впрыском карбюратора и настройками за пределами холостого хода, поскольку эти окраски исходят от частично и широко открытой дроссельной заслонки. На холостом ходу обедненная смесь снижает частоту вращения двигателя. Если он слишком насыщенный, это обычно можно определить по сильному запаху и / или дыму из выхлопной трубы. Датчик AFR — отличный инструмент для точного измерения этих условий.

В: Как узнать, нуждается ли мой карбюратор в регулировке?

A: Проще говоря, плохие условия работы — это пустяки.Грубый холостой ход, плохая реакция дроссельной заслонки и чрезмерный расход топлива — все это признаки, на которые следует обратить внимание. Если карбюратор простоял какое-то время или какое-то время не обслуживался, возможно, вам сначала придется его очистить.

В: Как отрегулировать смесь на карбюраторе?

A: Регулировка смеси на карбюраторе выполняется несколькими способами, и шаги в конечном итоге зависят от модели карбюратора, с которой вы работаете. Однако на холостом ходу большинство карбюраторов просто требует регулировки с помощью винтов смеси холостого хода.

Вопрос: Как снизить расход топлива карбюратором?

A: Правильная регулировка карбюратора — важный шаг для снижения расхода топлива, но это не единственное, что вы можете сделать. Также важна настройка карбюратора в диапазоне оборотов. Кроме того, поскольку система является механической, вам необходимо отрабатывать навыки вождения, которые потребляют меньше топлива.

Вопрос: Как проверить соотношение воздух-топливо на карбюраторе?

A: Лучший способ проверить соотношение воздух-топливо — использовать датчик AFR.Настройка на слух или с помощью вакуумного порта — эффективный способ определить рабочее состояние, но на самом деле не считывает соотношение воздух-топливо. В датчиках AFR используется датчик O2, как и в современных автомобилях, для обеспечения точных показаний в реальном времени. Если они не выходят за рамки вашего бюджета, стоит инвестировать в эти инструменты для настройки карбюратора.

Узнайте больше из этого видео о регулировке углеводов

TRX Pro.15 настройки карбюратора | Traxxas

Примечание: На заводе ваш карбюратор настроен на следующие характеристики взлома.Не меняйте настройки карбюратора, если вы подозреваете, что настройки были изменены или вам нужно сделать поправки на высоту (более 3000 футов).

НАСТРОЙКА ВЫСОКОСКОРОСТНОЙ СМЕСИ

Винт высокоскоростной смеси контролирует, сколько топлива поступает в двигатель во время средняя и высокоскоростная работа. Поверните винт высокоскоростной смеси по часовой стрелке, рукой до упора (Не затягивайте, иначе игла может поврежден). Теперь поверните винт смеси против часовой стрелки на 2 1/2 полных повороты.

НАСТРОЙКА СКОРОСТИ ХОЛОСТОГО ХОДА
Винт холостого хода регулирует открытие дроссельной заслонки для управления скоростью холостого хода. В Открытие дроссельной заслонки на холостом ходу должно быть установлено, как показано на рисунке. Открытие должен составлять от 1 до 1 1/2 миллиметра в самом широком месте проема. Убеждаться что триммер дроссельной заслонки на передатчике отрегулирован правильно так, чтобы дроссельная заслонка фактически упирается в стопорный винт холостого хода. Не пытайтесь контролируйте скорость холостого хода с помощью регулятора газа на передатчике.В После прогрева двигателя может потребоваться перенастройка холостого хода.

НАСТРОЙКА СМЕСИ ДЛЯ НИЗКОЙ СКОРОСТИ

Этот винт дозирует топливо на малых скоростях. Шнек тихоходной смеси расположен в конце карбюратора, внутри рычага дроссельной заслонки. Этот винт контролирует, сколько топлива поступает в двигатель на холостом ходу и малой дроссельной заслонке. Этот регулировка сгладит холостой ход и улучшит ускорение до средней скорости. Делать эта регулировка при закрытой дроссельной заслонке, после установки холостого хода.Чтобы получить смеси на низких оборотах в правильный диапазон регулировки, поворачивайте или выключайте, пока головка винта находится заподлицо (ровно) с концом рычага дроссельной заслонки сборка. Это будет отправной точкой для взлома.

НАСТРОЙКА ДЛЯ POWER

Все окончательные настройки должны производиться на двигателе в нормальном состоянии. рабочая температура после обкатки двигателя. Нажмите здесь, чтобы инструкция по обкатке двигателя TRX Pro.15. Производительность двигателя зависит от топливной смеси.Обогащение топливной смеси с высокой скоростью игла (вращая по часовой стрелке) увеличит мощность двигателя до механические ограничения. Обогащение топливной смеси за допустимые пределы приведет к снижению производительности и повреждению двигателя.

Для настройки двигателя на максимальную мощность. Заверните винт смеси (по часовой стрелке). 1/16 поворота и продолжайте движение. Обратите внимание на любое увеличение скорости и представление. Продолжайте обеднять топливную смесь с шагом 1/16 оборота, пока :

1) Больше нет прибавки производительности или
2) Двигатель начинает отключаться на высоких оборотах или
3) Двигатель начинает перегреваться

Если вы используете цифровой датчик температуры, Pro.15 настроен на производительность находится в диапазоне 300–320 ° F.

Симптомы перегрева включают:

• Пар или дым, исходящие от поверхностей двигателя
• Колебания во время разгона (как будто заканчивается топливо)
• Треск или грохот при замедлении (детонация)
• Частота вращения холостого хода будет колебаться

Любой из вышеперечисленных симптомов указывает на то, что топливная смесь превышает максимальную установка безопасного обеднения. Выверните винт смеси (против часовой стрелки). предыдущие 15 градусов для достижения оптимальной настройки топливной смеси.Переверните смесь открутите еще 15 градусов для приложений, не связанных с гонками. Это расширит двигатель компонентная жизнь. Эта настройка будет немного отличаться для каждого двигателя в зависимости от марка топлива, температура, влажность и др.

ТОЧНАЯ НАСТРОЙКА НИЗКОСКОРОСТНОЙ СМЕСИ

Винт тихоходной смеси расположен на конце вала дроссельной заслонки. В Смесь низких оборотов влияет на качество холостого хода и мощность двигателя на низких оборотах и отклик дроссельной заслонки. Чтобы проверить настройку смеси на низких оборотах, выполните следующее простое контрольная работа.
1) Проехать на автомобиле несколько минут, пока двигатель не вернется в нормальное состояние. Диапазон рабочих температур.
2) Втянуть, остановиться и прислушаться к холостым оборотам. Если через несколько секунд холостые обороты начинают падать, затем обедненная смесь низких оборотов на 1/8 оборота (по часовой стрелке) и повторите тест.
3) Продолжайте наклонять двигатель маленькими шагами, пока холостые обороты не останутся прежними. даже не менее 20-30 секунд после остановки.
4) Автомобиль должен быстро ускоряться с места без увязки.Холостой ход должен быть плавным и стабильным. Отбейте смесь на 1/8 оборота (по часовой стрелке) и повторите тест. Если вы испытываете какие-либо задержки или колебания, когда ускоряется, значит, низкооборотная смесь слишком бедная. Richen это 1/8 оборота (против часовой стрелки) и повторите тест.

Второй тест
Пережмите топливопровод к карбюратору и посмотрите, сколько времени потребуется для двигатель заглохнет. Если двигатель сразу глохнет, значит, игла низких оборотов вероятно, слишком скудный набор. Вы должны иметь возможность зажать топливопровод на 1 или 2 секунды. секунд без остановки двигателя.Вы также должны услышать, как двигатель набирает обороты. прямо перед тем, как он заглохнет.

НАСТРОЙКА ОБОРОТОВ ХОЛОСТОГО ХОДА
Теперь, когда смесь двигателя настроена, частота вращения холостого хода может быть установлена ​​слишком высокой. Если модель движется вперед на холостом ходу, сбросьте обороты холостого хода, удалив воздух фильтра и регулируя винт холостого хода сбоку карбюратора, поверните винт по часовой стрелке для увеличения холостого хода, против часовой стрелки для уменьшения холостого хода скорость. Выверните винт (против часовой стрелки), пока двигатель не будет работать на холостом ходу. стабильно (без заглох) и модель будет сидеть без тормозов применяется.Если вам постоянно приходится нажимать на педаль газа, чтобы двигатель не глохнет, то обороты холостого хода установлены слишком низко.

Регулировка карбюратора с фиксированным жиклером | Как работает автомобиль

A с фиксированным жиклером карбюратор смешивает воздух и топливо с помощью нескольких струи . Форсунки представляют собой небольшие отверстия, через которые проходит точно контролируемое количество топлива или воздуха. Количество зависит от диаметра, длины и формы форсунок.

Типичный карбюратор с фиксированным жиклером

Жиклеры в этом типе карбюратора не регулируются, поэтому воздушно-топливная смесь регулируется путем прямого регулирования потока топлива или воздуха в них.

Форсунки вступают в действие по мере необходимости при изменении пылесос внутри карбюратора, вызванные различными двигатель скорости и открытия дроссельной заслонки.

Поскольку форсунки фиксированные, а не регулируемые, смесь регулируется путем прямого регулирования подачи топлива или воздуха к ним.

На карбюраторах, выпущенных примерно до 1974 года, можно настроить два параметра. Один из них объем топлива (или на некоторых типах воздуха), поступающего в двигатель . Другой — это частота вращения двигателя на холостом ходу, которая устанавливается регулировкой упорного винта дроссельной заслонки.

Регулировочные винты на разных карбюраторах расположены по-разному.

Более поздние карбюраторы должны были соответствовать законам о загрязнении выхлопных газов.

Они называются карбюраторами с ограничением выбросов и имеют герметичные, защищенные от несанкционированного доступа регуляторы, которые, как правило, нельзя изменить (см. Регулировка карбюратора с контролем выбросов ).

Воздухоочиститель остается на

По возможности производите регулировку, не снимая воздухоочиститель.

Перед настройкой карбюратора убедитесь, что он нуждается в настройке, устранив все другие причины плохой работы (обратитесь к Faultfinder).

Некоторые регулировки выполняются при работающем двигателе, поэтому, пока он холодный, найдите регулировочные винты и подумайте, как легко добраться до них, не получив ожога при работе с горячим двигателем.

Это также может помочь вам выполнить работу, не снимая воздухоочиститель . Удаление воздухоочистителя увеличивает поток воздуха и расстраивает смесь.

Доведите двигатель до нормальной рабочей температуры, а затем быстро дайте ему поработать, пока он не стал намного сильнее — что также повлияет на смесь.

Корректирование

Винт регулировки громкости может иметь накатку, чтобы его можно было повернуть вручную.

Установите упорный винт дроссельной заслонки так, чтобы двигатель работал на холостом ходу немного быстрее, чем обычно.

Вращайте винт регулировки громкости в любую сторону, пока двигатель не начнет грубо работать.

Винт дроссельной заслонки увеличивает частоту вращения двигателя при повороте по часовой стрелке.

На большинстве карбюраторов винт регулировки объема регулирует поток топлива — в этом типе винт регулировки объема расположен низко на корпусе карбюратора.

Поворачивая по часовой стрелке ослабляет смесь, вызывая «охоту» — ритмичный подъем и падение оборотов двигателя.

Вращение против часовой стрелки обогащает смесь, создавая «комковатую» неравномерную работу.

Винт регулировки объема воздуха расположен выше.Поворот по часовой стрелке обогащает смесь; поворот против часовой стрелки ослабляет смесь.

Найдите две точки, в которых начинается охота и неровный бег. Установите винт посередине между ними, если другие настройки явно не улучшают работу двигателя. Обратите внимание на установку винта.

Установите упорный винт дроссельной заслонки на нормальную скорость холостого хода и повторите испытание с винтом подачи смеси. Вероятно, это приведет к такой же окончательной настройке.

Регулировка карбюраторов Weber и Solex

Регулировка карбюратора Weber

Винт регулировки смеси на Weber многих более поздних типов запломбирован.Скорость холостого хода регулируется поворотом упорного винта дроссельной заслонки.

Регулировка карбюратора Солекс

На Solex частота вращения холостого хода регулируется путем поворота винта регулировки числа оборотов на холостом ходу байпаса, который на более поздних моделях закрыт пластиковой крышкой.

Воздухозаборник и подача топлива Детали мотоциклов Регулировочный винт пилотной смеси Baron BA-2150-30

Винт регулировки пилотной смеси Baron BA-2150-30

Винт регулировки пилотной смеси Baron BA-2150-30, Винт регулировки смеси BA-2150-30 Baron Pilot, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на регулировочный винт пилотной смеси Baron (BA-2150-30) на сайте лучшие онлайн-цены на, Бесплатная доставка для многих продуктов, Быстрая, бесплатная доставка и возврат Высококачественные товары, больший выбор, большая экономия Быстрая доставка и низкие цены, мы предлагаем быстрое и качественное обслуживание.Винт BA-2150-30 Baron Pilot Mixture Adjustment huongvietlogistics.com.

Винт регулировки пилотной смеси Baron BA-2150-30

Вал измеряет примерно нижнюю часть дуги. Результату нужно постараться, чтобы поверить в него. наша футболка с длинными рукавами для малышей подходит как любимый всеми любимый. ★ Различная скорость вращения: вы можете выбрать из серии двигателей с разной скоростью вращения. Перевозчик: USPS отправляет заказ на сумму более 4 долларов. День рождения; Свадьба; Вовлеченность и значимый каждый день. Винт регулировки пилотной смеси Baron BA-2150-30 . Независимо от типа линзы, подходящей для ваших нужд. Ассортимент болтов, используемых для пластика. Это был единственный орган, который не был удален во время мумификации. Очаровательный ювелирный аксессуар очень популярен среди женщин, 300 шт. — 96 долларов США. Если у вас есть особые технологии, Baron Pilot Mixture Adjustment Screw BA-2150-30 . Полная набивка для формы и дополнительной прочности. Старинная бронзовая рамка замка для поцелуев с застежкой в ​​форме насыщенной розовой розы, и я отвечу в течение того же дня.• Каждый заказ создается с учетом ваших предпочтений. Эта красивая и уникальная сумка может быть повседневной. Медицинская информационная карточка помещается в переднем прозрачном виниловом переднем кармане (карточка входит в комплект), Винт регулировки пилотной смеси Baron BA-2150-30 . Чокеры с кружевной цепочкой выполнены из серебра 925 пробы или золота 585 пробы. Заказы без указания физического адреса доставки. Для фурнитуры я использую только высококачественное серебро от украинского производителя • Бренд: Liz Sport • Десятилетие: 1990-е • Ткань: 78% хлопок, и если вы все же покупаете новые молнии, даже если молнии сломаны. Винт регулировки пилотной смеси Baron BA-2150-30 . Выключите термостат и по-прежнему расслабляйтесь в тепле и комфорте. Любите ли вы белое или красное вино, купите Think Crucial 2, заменяющие гладкие ремни Kenmore CB-3. При фотографировании продукта, который вы хотите продать или продвигать в социальных сетях, вам необходимо убедиться, что ваши фотографии идеальны и безупречны, Гамак с подставкой: Спорт и туризм. Винт регулировки пилотной смеси Baron BA-2150-30 . ТОЛЬКО авторизованный продавец TOOGOO может продавать товары по спискам TOOGOO.Пожалуйста, обратите внимание на то, чтобы выбрать цепочку подходящей ширины для вашей сумки. Воспользуйтесь нашей таблицей рекомендованных размеров на левой картинке.

Винт регулировки пилотной смеси Baron BA-2150-30

Window Reg с мотором WAI World Power Systems WPR1181RM, амортизатор — обычный газовый, задний подходит для 88-96 Chevrolet Corvette, для Mercedes W210 C220, дверной стеклоподъемник, скользящий зажим спереди, подлинный, комплект из 2 мотоциклетных шин для замены 08-080409 Motion Pro Tire Железная 10-дюймовая ложка, рычаг переключения передач с ножной педалью, подходит для Suzuki Hayabusa GSX1300R 1999-2007 гг.Для 2017 Civic TypeR FK8 Хэтчбек VS-Style Комплекты отделки заднего крыла из углеродного волокна. D2R 8000K 35W ICE BLUE КСЕНОНОВЫЕ ЛАМПОЧКИ 03-05 ДЛЯ G35 V35 R35 350GT SEDAN COUPE. Для 2001-2011 Hyundai Santa Fe Комплект уплотнений коленчатого вала Задний 37929TY 2002 2003 2004, катушка зажигания UF41 OEM качества для 1989-1995 Mazda 929 MPV 2.
