Что такое блок управления двигателем

В автомобильной электронике, электронный блок управления (ЭБУ), или электронный блок управления двигателем. Это общий термин для любых встраиваемых систем, которые управляют одним или несколькими электрическими системами или подсистемами в автомобиле.

Контроллер ЭСУД (электронная система управления двигателем).
ECM (Engine Control Module) — модуль управления двигателем.
ECU (Electronic Control Unit) — электронный блок управления, является общим термином для любого электронного блока управления. (См. п. 3.9. SAE J1979.)
Виды ЭБУ подразделяются на Электронный (ECU) / Блок управления двигателем (ECM), Совмещенный моторно-трансмиссионный блок управления, Блок управления трансмиссией, блок управления тормозной системой, центральный модуль управления, центральный модуль синхронизации, главный электронный модуль, контроллер кузова, модуль управления подвеской, блок управления, или модуль управления. Взятые вместе, эти системы иногда называют компьютер автомобиля.

(Технически это не единый компьютер а несколько блоков.) Иногда одна сборка включает в себя несколько отдельных модулей управления.

Некоторые новые автомобили включают в себя не один блок управления, а до 80 ЭБУ. Встроенное программное обеспечение в ЭБУ продолжает развиваться в соответствии с количеством, сложностью и изощренностью. Управление увеличением сложности и количеством ЭБУ в автомобилестроении стало одной из ключевых задач.

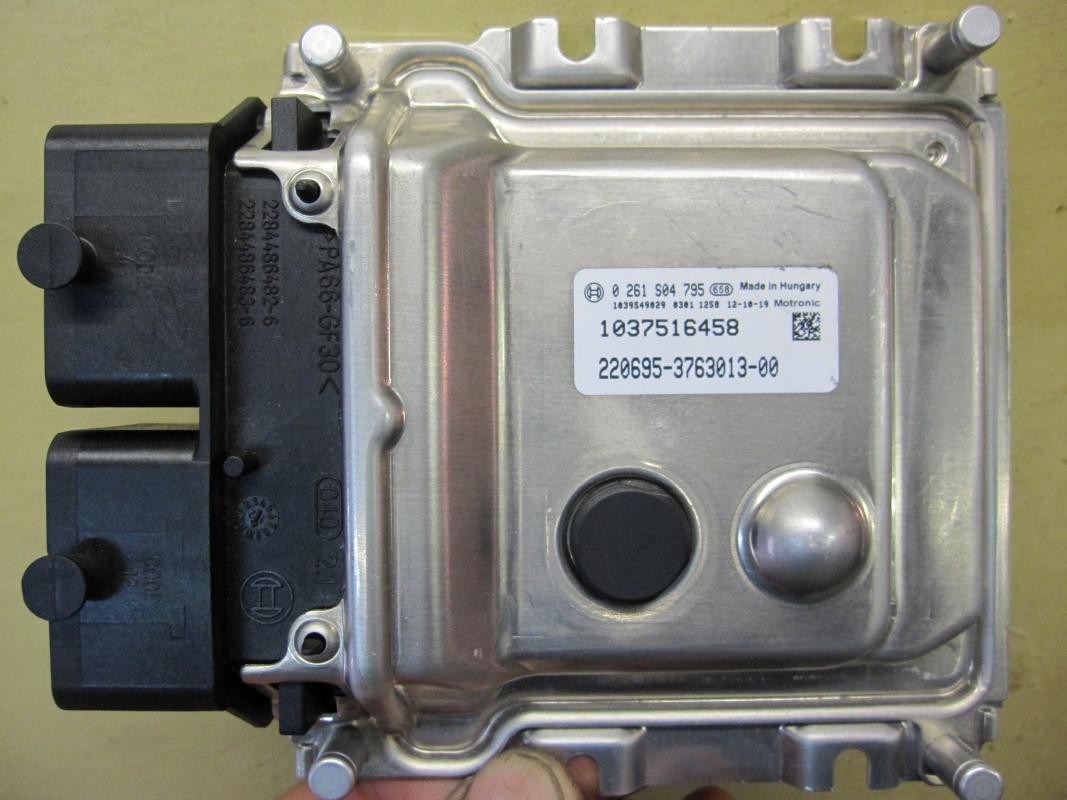

Электронный блок управления.
Цифровые технологии позволяют применять широкий ряд электронных систем управления в автомобиле как разомкнутых, так и замкнутых (с обратной связью). Обширный массив влияющих параметров может приниматься во внимание одновременно с рассмотрением того, при каких условиях различные системы могут работать с максимальной эффективностью. Электронный блок управления (ЭБУ) получает электрические сигналы от датчиков, оценивает их и затем рассчитывает управляющие сигналы для исполнительных устройств. Программа управления хранится в специальной памяти и реализуется в микропроцессоре.

Эксплуатационные условия
К ЭБУ предъявляются очень высокие требования по отношению к следующим факторам:
— температуре окружающей среды (во время нормальной работы находится в пределах от –40оС до +60…125 оС)
— к воздействию со стороны таких веществ как масло, топливо и т.д.
— Влажность окружающей среды
— Обладать механической прочностью, например, при наличии вибраций при работе двигателя.
Даже при прокручивании двигателя со «слабой» аккумуляторной батареей (холодный пуск) ЭБУ должен работать надежно, как при максимальном рабочем напряжении (пульсации бортового напряжения питания).

Одновременно очень высокие требования касаются электромагнитной совместимости и защите от высокочастотных помех.
Устройство и конструкция
Печатная плата с электронными компонентами (рис 1) размещается в металлическом корпусе и соединяется с датчиками, исполнительными устройствами и источником питания через многоштырьковый разъем (4). Задающие каскады большой мощности (6) для непосредственного пуска исполнительных устройств располагаются в корпусе ЭБУ таким образом, чтобы обеспечить хорошее рассеяние тепла. Если блок управления устанавливается непосредственно на двигателе, то отвод тепла через встроенный в корпус ЭБУ охладитель осуществляется в топливо, которое постоянно протекает через ЭБУ. Такой охладитель ЭБУ используется только в коммерческих автомобилях. Компактные, монтируемые на двигателе ЭБУ , изготовляемые по гибридной технологи могут работать даже при более высокой тепловой нагрузке.
Большинство компонентов блока управления выполняются по технологии SMD (Surface-Mounted Device – плата с поверхностным монтажом). Обычная проводка используется только в некоторых элементах питания и в разъемах, так что здесь могут быть применены компактные конструкции небольшой массы.
Обработка данных
Входные сигналы
В качестве периферийных компонентов исполнительные устройства и датчики представляют интерфейс между автомобилем и ЭБУ, который являются блоком обработки данных. ЭБУ получает электрические сигналы от датчиков по проводке автомобиля. Эти сигналы могут быть следующих типов:
Аналоговый входной сигнал
В пределах данного диапазона аналоговые входные сигналы могут принимать практически любые значения напряжения. Примерами физических величин, которые рассматриваются как аналоги измеренных значений напряжения, является массовый расход воздуха на впуске, напряжение аккумуляторной батареи, давление во впускном коллекторе и давление наддува, температура охлаждающей жидкости и воздуха на впуске. Аналого-цифровой преобразователь (АЦП) в микропроцессоре ЭБУ преобразует эти значения в цифровые сигналы, с которыми затем микропроцессор проводит расчеты. Максимальная разрешающая способность этих сигналов является ступенчатой, 5мВ на один бит (приблизительно 1000 шагов).
Цифровые входные сигналы
Цифровые входные сигналы имеют только два значения. Они могут быть только или «высокими» или «низкими» (логическая единица («1») или логический нуль («0») соответственно). Примерами цифровых входных сигналов являются сигналы включения/выключения или сигналы цифровых датчиков, такие как импульсы от датчика Холла или от магниторезистивного датчика. Такие сигналы обрабатываются непосредственно микропроцессором.
Импульсные входные сигналы
Импульсные входные сигналы от индуктивных датчиков, содержащие информацию о частоте вращения и положения вала, обрабатываются в их собственном контуре в ЭБУ. Здесь мнимые сигналы подавляются, а импульсные сигналы преобразуются в цифровые прямоугольные сигналы.
Формирование сигналов
Для ограничения напряжения входных сигналов до максимально допустимого значения в ЭБУ используются защитные цепи. Путем применения устройств фильтрации наложенные сигналы помех в большинстве случаев отделяются от полезных сигналов, которые в случае необходимости затем усиливаются до допустимого в микропроцессоре уровня входного сигнала (0….5 В)
Формирование сигналов в датчиках может быть полным или частичным в зависимости от уровня их интегрированности.
Обработка сигналов
ЭБУ является управляющим центром системы, ответственным за последовательность функциональных операций по управлению двигателем. Программы управляющих функций с учетом и без учета обратной связи выполняются в микропроцессоре.

Входные сигналы, формируемые датчиками и интерфейсами других систем, служат как входные переменные и подвергаются дальнейшей проверке на достоверность в компьютере. Входные сигналы рассчитываются с использованием программ.
Микропроцессор
Микропроцессор является основным элементом ЭБУ, поскольку осуществляет оперативное управление последовательностью операций. Кроме центрального процессора, микропроцессор имеет входные и выходные каналы, а также блок синхронизации (программное устройство), оперативную память (RAM), программируемую или перезаписываемую память (ROM), последовательные интерфейсы и другие периферийные устройства, интегрированные в единственный микрочип. В микропроцессоре используются кварцевое синхронизирующее устройство.
Программное обеспечение и память для хранения данных
Для выполнения расчетов м. (микропроцессор) должен иметь програмное обеспечение («software»). Оно задается в виде двоичных чисел как запись данных и хранится в памяти программ.
Эти двоичные числа доступны центральному процессору, который интерпретирует их в команды, обрабатывая одну за другой.
Такая программа может храниться в постоянно запоминающемся устройстве (ROM, EPROM, FLASH-EPROM), которое содержит такие универсальные данные (индивидуальные данные, характеристики и матрицы). Это неизменяемые данные, которые не могут быть изменены во время работы автомобиля. Они используются для регулирования запрограммированных процессов управления с обратной связью и в разомкнутых контурах.
Память для хранения программ может быть интегрирована в микропроцессор и в зависимости от особенностей применения расширена добавлением отдельных компонентов (внешней памятью EPROM или FLASH-EPROM).
Модуль памяти ROM
Память для хранения программ может быть выполнена в форме постоянно запоминающего устройства (ROM- Read Only Memory). Это память, постоянное содержание которой было определено во время изготовления и которая, таким образом, является неизменяемой. ROM , установленная в микропроцессоре, имеет ограниченный объем памяти, а это означает, что в случае применения для решения сложных задач потребуется дополнительный объем памяти ROM.
Модуль памяти EPROM

Модуль ASIC
Постоянно увеличивающаяся сложность функций ЭБУ означает, что вычислительные возможности стандартных микропроцессоров, имеющихся на рынке, не являются достаточными. Решением, которое было сегодня принято, является использованием так называемых модулей со специализированными интегральными схемами (ASIC – Application-Specific Integrated). Эти интегральные схемы спроектированы и изготовлены в соответствии с данными службы развития ЭБУ , так как , например, при установке дополнительных модулей RAM, входные и выходные блоки могут генерировать и передавать сигналы широтно-импульсной модуляции.

Модуль текущего контроля
ЭБУ оснащаются модулями текущего контроля. Используя цикл «Вопрос и Ответ», микропроцессор и модуль текущего контроля следят друг за другом, как только определяется наличие неисправностей один из них вырабатывает резервную функцию, независимую от других.
Выходные сигналы

Переключающиеся сигналы
Эти сигналы используются для включения /выключения исполнительных устройств (например, вентилятора систем охлаждения двигателя).
Сигналы широтно-импульсной модуляции (PWM сигналы)
Цифровые выходные сигналы могут быть в форме сигналов широтно-импульсной модуляции (PWM- Pulse-width modulated). Это прямоугольные сигналы с постоянной частотой и с переменной длительностью, которые служат для перемещения рабочих органов исполнительных устройств в необходимое положение (клапан системы рециркуляции ОГ, вентилятор, нагревательные элементы, привод клапана регулирования давления наддува.)

Передача данных внутри ЭБУ
Для обеспечения нормальной работы микропроцессора периферийные компоненты должны иметь возможность обмениваться и ними данными. Это имеет место при использовании адресной шины или шины передачи данных, через которую микропроцессор выдает, например, адрес оперативной памяти RAM, содержание которой должно быть доступным. Шина передачи данных используется затем для передачи соответствующих данных. Предшествующим автомобильным системам удовлетворяла 8-битовая шинная топология с шиной передачи данных, включавшей в себе восемь линий, которые все вместе могли передавать 256 данных одновременно. 16-битовая адресная шина, которая обычно использовалась с такими системами, могла достигать 65536 адресов. Современные, более сложные системы требуют для шины передачи данных 16 бит или даже 32 бит. Для адресных шин или шин передачи данных может быть использована мультиплексная передача. То есть, данные и адреса отправляются по тем же самым линиям передачи, но смещаются один от другого во времени.
Последовательные интерфейсы с одной только линией передачи используются только в тех случаях, когда нет необходимости быстрой передачи данных (например, данных о сохранении кода неисправности).

Поделиться новостью с друзьями:

Похожее

Как самостоятельно заменить электронный блок управления двигателем

         Электронная система управления двигателем фиксирует отказы связанные с обрывом проводов, замыканием их между собой или на массу. С плохим качеством контакта в соединительных разъёмах. А также с неисправностью самих датчиков. Однако в системах питания и зажигания есть неисправности, которые имеют внешние признаки (которые замечаются водителем), но в памяти электронного блока ни какие коды неисправностей не фиксируются.

Основные признаки неисправностей:

— затруднённый пуск двигателя. Нормальным считается пуск, когда двигатель заводится с одной — трёх попыток. При этом стартер должен быть включен по 10 — 15 секунд, с перерывом между попытками в одну минуту. При этом, минимальная частота вращения коленчатого вала должна быть 60 — 80 оборотов в минуту или один оборот в секунду.

         Если при пуске двигателя напряжение батареи падает до восьми вольт ( определяется по вольтметру на щитке приборов ), то это плохие условия пуска ( низкая температура окружающего воздуха ) или ёмкость батареи меньше номинальной. Довольно часто падение напряжения связано с окислением выводов батареи. Также пуск двигателя будет затруднён при низкой температуре и высокой вязкости масла.

         С появлением данного признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик положения дроссельной заслонки, датчик положения коленчатого вала, датчик температуры охлаждающей жидкости, регулятор холостого хода, герметичность форсунок, засорение форсунок, неисправности в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания). Отсутствие необходимого давления топлива, в следствие неисправности топливного насоса или регулятора давления.



— рывки или провалы в работе двигателя. При нажатии на педаль «газа», отсутствует ожидаемое ускорение. Хорошо прогретый двигатель должен, при резком нажатии педали «газа», увеличивать обороты коленвала с малых (800-900 об.мин.) до больших (5000 об.мин.) не более чем за 0,75 сек.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик кислорода, засорение форсунок. Также данный признак может проявляться при разбалансировке форсунок, неисправностях в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания. Отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления.

— недостаточная приёмистость (мощность). При движении автомобиля часто используются понижающие передачи. Скорость набирается медленно. Возникает ощущение, что двигатель «не тянет, тупит».

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик кислорода, засорение форсунок, разбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления. Следует проверить, полностью ли открывается дроссельная заслонка, и не забита ли система выпуска газов.

— частая детонация. Слышен резкий металлический стук, изменяющийся при открытии дроссельной заслонки. Основные факторы способствующие возникновению детонации это температура и давление в камере сгорания. А также угол опережения зажигания.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик температуры охлаждающей жидкости, датчик кислорода, датчик детонации, отсутствие необходимого давления топлива, вследствие неисправности топливного насоса или регулятора давления.

         Следует заменить воздушный фильтр. При сильно загрязнённом фильтре нарушается соответствие между воздействием на педаль «газа» и сигналом от датчика массового расхода воздуха посылаемого в блок управления.

         Температура в камере сгорания зависит от исправности системы охлаждения. В случае перегрева двигателя надо проверить уровень охлаждающей жидкости, ремень привода насоса охлаждающей жидкости, работу электровентилятора системы охлаждения, загрязнение радиатора, отсутствие паровых пробок в системе охлаждения, работу термостата.

 — задержки, подёргивания, провалы. Наиболее заметно это проявляется при трогании с места.

         При нажатии на педаль «газа», двигатель не сразу отвечает увеличением оборотов коленчатого вала. Такие задержки могут происходить на всех скоростях движения автомобиля.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик положения дроссельной заслонки, дисбаланс форсунок, отсутствие необходимого давления топлива, вследствие неисправности топливного насоса или регулятора давления, неисправностях в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания).

— перебои в работе двигателя. Неравномерная работа двигателя. При изменении частоты вращения коленвала начинаются рывки особенно при увеличении нагрузки. В глушителе происходят постоянные хлопки на холостом ходу.

         Для начала необходимо проверить систему зажигания (высоковольтные провода, наконечники свечей зажигания и т.д.). Сопротивление высоковольтных проводов первого и четвёртого цилиндров должно быть не более 1 килоома (1000 ом), а проводов третьего и второго цилиндра не более 0,9 килоома (900 ом). Сопротивление свечных наконечников — в пределах 7-8 килоом (7000-8000 ом). При большем сопротивлении снижается надёжность работы системы зажигания, при меньшем — возникют электромагнитные помехи, влияющих на работу датчика положения коленвала, вследствии чего возможны пропуски зажигания.

         Нарушить правильную работу этого же датчика может намагничивание зубчатого диска синхронизации (проверяется тонкой стальной пластинкой).

         С появлением этого признака могут быть связаны следующие элементы электронной системы : расбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления.

 — повышенный расход топлива. Давление в шинах ниже нормы, неисправность тормозной системы (подтормаживание одного или нескольких колёс), агрессивный стиль вождения, все неисправности в двигателе, системах питания и зажигания, неисправности в системе охлаждения.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик температуры охлаждающей жидкости, датчик кислорода, нарушена герметичность форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления.

 — неустойчивая работа двигателя, остановка на холостом ходу. Подсос воздуха за датчиком массового расхода воздуха, неправильная работа регулятора холостого хода.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик положения коленвала, датчик температуры охлаждающей жидкости, датчик массового расхода воздуха, датчик положения дроссельной заслонки, дисбаланс форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления, неисправностях в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания), нарушена герметичность форсунок.

— резкий запах бензина в системе выпуска газов. Такое явление обычно происходит при сильном обогащении рабочей смеси, а обогащение связано с пропуском зажигания. Также не рекомендуется длительная работа двигателя на холостом ходу.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик положения коленвала, датчик температуры охлаждающей жидкости (Датчик температуры охлаждающей жидкости), датчик кислорода, разбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления, неисправностях в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания).

— самовоспламенение топливной смеси. После выключения зажигания, двигатель продолжает неравномерно работать. Такая работа двигателя связана с повышенной температурой в камере сгорания и наличием в ней топлива. При появлении этого признака следует проверить герметичность форсунок.

 — хлопки в глушителе или во впускном трубопроводе. Хлопки во впускном трубопроводе свидетельствуют о бедной смеси. А хлопки в глушителе — смесь богатая и остатки её воспламеняются в нагретом глушителе.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик положения дроссельной заслонки, разбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления.



Электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



Чтобы добраться до электронного блока управления двигателем (ЭБУ, ЭСУД, контролёр), Вам необходимо выполнить следующие действия:

— Открываете капот.

— Отсоединяете провод от клеммы «минус» аккумуляторной батареи, для того чтобы вдруг, не произошло короткое замыкание, которое могло бы погубить ЭБУ.

— Открываете переднюю пассажирскую дверь.

— Откручиваете крепления боковое от консоли панели приборов автомобиля, крестовой отверткой.

— Получаете прямой доступ к блоку управления двигателем.

— Откручиваете 2 самореза, удерживающие контролер.

— Одной рукой берете блок и аккуратно тяните его в сторону двери переднего пассажира. При этом второй рукой удерживаете провода, чтобы те не упирались в ковролин.

— Отсоединяете блок от проводов. Для этого ищете, где находится фиксатор разъема в виде скобы, и оттягиваете его в сторону.

— Получаете автомобиль без ЭБУ, готовый к установке нового оборудования.



Электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



Прежде, чем установить новый блок управления двигателем на ВАЗ, стоит помнить, что для этого подходят далеко не все модели ЭСУД.

Советуем устанавливать на ВАЗ ЭБУ от компаний Ителма и Автел.



Среди достоинств таких блоков стоит выделить:

— простоту в установке;

— небольшая стоимость;

— совместимость почти со всеми моделями отечественных автомобилей, независимо от комплектации;

— блоки управления двигателями от этих производителей уже при покупке имеют штатные прошивки с последними обновлениями.

Собираете всё в обратном порядке и с новой электронной системой управления двигателем. Не забудьте подключить разъем с проводами на ЭБУ, подсоединить провод на клемму «минус» аккумуляторной батареи. Затем проверяете работу контролера. Удачи на дорогах.



У ВАС все ПОЛУЧИТСЯ

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Вам, так же будет полезна информация : Разновидности электронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.

Вам так же будет полезна информация : Как проявляется неполадка электронного блока управления двигателем (ЭБУ, ЭСУД, контролёр) у автомобиля семейства ВАЗ.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

что это такое, где стоит, как проверить на работоспособность

ЭБУ (электронный блок управления)  — устройство, осуществляющее контроль параметров механизмов в процессе работы. Обычно аббревиатуру ЭБУ используют по отношению к блоку управления двигателем.

На самом деле, в автомобиле есть еще блоки управления тормозной системы (блок ABS), блок управления кузовом, который часто именуется Body Control Module (BCM или BSI), блок управления климатом (климат-контроль) и другие.

Принцип работы

Принцип работы электронного блока управления двигателем построен на стандартной архитектуре микроконтроллера. Данные о параметрах двигателя с различных датчиков поступают в ЭБУ, затем обрабатываются (усиливаются, оцифровываются, кодируются).

Основную обработку данных по определенному алгоритму производит микропроцессор, который по выходной шине дает сигналы на исполнительные устройства. Эти сигналы адаптируются (преобразуются из цифры в аналог, усиливаются) и поступают на разъемы электронного блока управления.

В число задач, решаемых электронным блоком управления двигателя, входит диагностика работы основных узлов. Современные ЭБУ могут определить разнообразные ошибки:

• отсутствие напряжения питания на электронных узлах двигателя или пониженное питание;
• обрыв электрических цепей или короткое замыкание;
• некорректные сигналы на выходе датчиков;
• пропуски зажигания и впрыска;
• несоответствие углов зажигания;
• и многие другие.

Ошибки хранятся в энергонезависимой памяти вплоть до их удаления с помощью диагностических устройств (действующие ошибки удалить нельзя без устранения причины ошибки).

В автомобилях более ранних годов выпуска ошибки можно было удалить временным (около 15 минут) отключением аккумулятора от бортовой сети автомобиля.

ЭБУ совместно с иммобилайзером блокирует работу двигателя в случае несанкционированного доступа. Каждый электронный блок управления двигателем осуществляет эту функцию в соответствии с заложенным производителем алгоритмом.

Блокироваться могут:

• сигнал зажигания на катушку;
• импульсы впрыска топлива;
• разрешение на запуск стартера и др.

В некоторых автомобилях двигатель может запускаться на несколько секунд и глохнуть.

Для многих блоков управления существуют безиммобилайзерные прошивки ЭБУ (immooff). Можно перепрошить память блока управления и забыть о проблемах с иммобилайзером, однако автомобиль становится в таком случае более уязвимым с точки зрения угона.

Схема

Принципиальная электрическая схема самого блока управления двигателем является производственной тайной, и найти ее даже для отечественных автомобилей очень проблематично.

Поэтому ремонт ЭБУ производят только профессиональные электронщики высокого уровня. Обычно в блоках управления выходят из строя транзисторы управления впрыском и зажиганием, стабилизаторы опорных напряжений, слетает прошивка.

Специалисты, занимающиеся чип-тюнингом, иногда специально изменяют программную прошивку с целью увеличения приемистости двигателя либо уменьшения потребления топлива.

Видео — прошивка ЭБУ М74:

Для проведения ремонта электронных узлов двигателя требуется электрическая схема подключения ЭБУ. Такую схему можно найти в руководствах по эксплуатации и ремонту автомобилей, программно-технических комплексах типа AUTODATA и TOLERANCE.

Для примера рассмотрим организацию схемы управления двигателем автомобиля Volksvagen Golf 3 2001 года выпуска, двигатель АЕЕ, блок управления Magneti Marelli 1 AV.

Не углубляясь в схему, можно увидеть, что в качестве датчиков ЭБУ использует сигналы датчиков распредвала, массового расхода воздуха, температуры охлаждающей жидкости, дроссельной заслонки, кислорода.

Сигнал, приходящий с датчика распредвала имеет форму:

В качестве исполнительных механизмов ЭБУ управляет сигналами впрыска инжекторов, привода дроссельной заслонки, зажигания на коммутатор катушки:

ЭБУ связан с иммобилайзером, приборной панелью.

Для того, чтобы проверить электрические соединения узлов схемы с электронным блоком управления двигателем необходимо знать расположение выводов контактов (распиновку), которая также приводится в справочниках:

Где стоит блок управления двигателем

В автомобилях вплоть до 90-х годов выпуска наиболее рациональным местом расположения блока управления двигателем считалось пространство в салоне автомобиля возле левой либо правой передней стойки в области ног пассажира или водителя. Прежде всего, считалось, что это наиболее защищенные места с точки зрения механических повреждений и проникновения влаги.

Видео —  перенос ЭБУ на Калине:

С середины 90-х блоки управления двигателем ставят в подкапотное пространство. Это связано со следующими соображениями:

• под капотом легче производить поиск неисправностей электрических соединений;
• все коммуникации с датчиками двигателя и исполнительными механизмами становятся короче,  следовательно, надежнее;
• ЭБУ стали более надежно защищаться от влаги с помощью специальных герметиков.

В случае отсутствия справочников найти электронный блок управления двигателя нетрудно, двигаясь по большому жгуту проводов системы управления двигателем. Он обычно представляет небольшой электронный блок в металлическом кожухе с одним или несколькими разъемами в торцевой части.

Во многих случаях получить доступ во внутреннее пространство блока к электрической схеме непросто: она залита компаундами, которые необходимо удалять. Плата, как правило, содержит небольшое количество компонентов.

Признаки неисправности ЭБУ

Среди автоэлектриков есть мнение, что электронная система управления двигателем выходит из строя в последнюю очередь. Причем, диагностические сканеры не всегда могут определить неисправности блока управления двигателем.

Действительно, ЭБУ может продиагностировать узлы, подключаемые к нему, но произвести диагностику собственной работоспособности в большинстве случае он не в силах.

Что может свидетельствовать о неисправности ЭБУ?

Наиболее частые признаки неисправности — постоянное перегорание предохранителей, обслуживающих блок управления двигателем. В практике эксплуатации нередки случаи переполюсовки подключения аккумуляторной батареи. В схеме ЭБУ есть защитные диоды на этот случай. Если они пробиваются, возникает короткое замыкание по питанию, что и приводит к постоянному перегоранию предохранителей. Неисправные  необходимо менять.

Также неисправность по питанию может вызвать отключение АКБ во время работы двигателя. В таком случае блок управления запитывается только от генератора и, если он неисправен, может возникнуть ситуация некорректно поданного на блок напряжения.

Нельзя на работающем двигателе снимать клеммы АКБ (!), как это делают многие автолюбители при запуске от чужого аккумулятора.

Как проверить ЭБУ на работоспособность

Первый этап проверки работоспособности — контроль всех питающих напряжений.

Второй этап – компьютерная  диагностика. Если диагностирующее устройство связывается с двигателем это уже признак работоспособности ЭБУ.

Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда необходимо привязывать ключи.

В некоторых случаях для определения неисправности необходимо разобрать ЭБУ, то есть удалить герметик и снять крышку, получив доступ к плате. На ней можно обнаружить прогоревшие токопроводящие дорожки, неисправные транзисторы, диоды и другие элементы.

Самый надежный способ проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть либо безиммовый либо придется заново «подвязывать» ключи и иммобилайзер.

Иногда на разборках продается набор ЭБУ+иммобилайзер+чип ключа. В таком случае проблем нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, после чего заводите двигатель.

Дополнительная защита

Для более уверенной защиты блока управления двигателем от переполюсовки аккумуляторной батареи и неисправностей генератора можно по питающим цепям установить диоды (лучше мощные стабилитроны с напряжением стабилизации 15 — 17 Вольт) в обратном включении.

Тогда перенапряжение и переполюсовка приведут к выходу из строя предохранителей, обслуживающих цепи питания ЭБУ, повышенное напряжение либо напряжение обратной полярности на блок управления не пройдет, а это самая большая опасность.

В целях защиты ЭБУ от климатических воздействий необходимо следить за качеством герметика. Через пять лет эксплуатации желательно принимать меры по улучшению герметичности, так как прежний герметик может рассохнуться в условиях повышенных температур под капотом.

Видео — защита блока управления двигателем Рено Дастер (Логан, Ларгус):

Нельзя закрывать доступ к блоку дополнительными конструкциями, класть ветошь возле него. Это уменьшает естественную вентиляцию устройства, которое в процессе работы автомобиля нагревается.

Замена блока управления двигателем

Если блок управления вышел из строя, и не подлежит ремонту его следует заменить на аналогичный с таким же номером, указанным на корпусе ЭБУ.

Иногда допускается небольшое отклонение в номере. Например, изменение последних двух-трех цифр может свидетельствовать о другом объеме двигателя либо модификации, что может практически не сказаться на технических характеристиках.

Однако не следует забывать, что при замене ЭБУ требуется привязка ключей либо покупка комплекта ЭБУ+иммобилайзер+чип. Для привязки ключей многие специалисты скачивают прошивку от родного блока управления, если она осталась цела, и «заливают» в новый ЭБУ. Работа не такая дорогая.

Советы по эксплуатации

Чтобы не возникло ситуаций, связанных с выходом электронного блока управления двигателем из строя следует:

• ни в коем случае не снимать клеммы аккумуляторной батареи при работающем двигателе;
• нельзя снимать клеммы АКБ при включенном зажигании, так как это может привести к уничтожению прошивки ЭБУ и связи с ключами, не отключайте блок, датчики и исполнительные узлы при включенном зажигании;
• следите за целостностью проводов, жгутов, обслуживающих блок управления двигателем, в процессе эксплуатации автомобиля они могут разрушаться за счет процесса электролиза, вызывать сбои в работе  устройства;
• если в результате аварии или иного механического воздействия ЭБУ получил трещину в корпусе, ее немедленно следует залить гермет-клеем;
• не допускайте нарушений режима естественного охлаждения блока;
• контролируйте исправность датчиков только при отключенных от ЭБУ разъемах:
• не вносите изменений в схему управления двигателем и используйте датчики и другие узлы строго по каталогам оборудования для конкретной модели автомобиля.

Смотрите почему кипит аккумулятор на машине и что нужно делать в этом случае.

Можно ли смазать клеммы аккумулятора и чем это лучше делать.

Как правильно снимать АКБ https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/kak-pravilno-snyat-akkumulyator-s-avtomobilya.html с машины.

Видео — установка защиты на ЭБУ Toyota Camry v50:

Как защитить блок управления двигателем на Лада Гранта?

В каждой машине есть — электронный блок управления. Он управляет работой исполнительных механизмов двигателя, основываясь на показаниях связанных с мотором датчиков.

От ПО блока управления и его работы зависят комфорт поездок и динамические показатели авто. Оба аспекта можно улучшить, проведя чип-тюнинг автомобиля.

На Лада Гранта устанавливаются ЭБУ М74.5, ЭБУ М74 и М74М. Какой именно блок идет в комплектации зависит от года выпуска и двигателя. ПО у разных типов блоков разное, прошивки не взаимозаменяемые.



Слабое место всех блоков управления на Лада Гранта

Самое слабое место любого блока управления Лада Гранта – негерметичность и место установки. ЭБУ находится под бардачком, за обивкой салона.

При таком месторасположении влага может попасть внутрь блока. Распространенные проблемы:

• Антифриз попадает в ЭБУ если течет отопитель салона.
• Вода из-под капота заливает блок если рассыхается резиновая заглушка.
• Вода также может попасть на ЭБУ если забьется дренажное отверстие внизу лобового стекла.

Если внутрь блока попадет жидкость, то он выйдет из строя и двигатель будет невозможно запустить. Если это произойдет во время поездки, то последствия предугадать трудно. Но ЭБУ точно будет работать некорректно и не позволит комфортно продолжить поездку.

Чтобы избежать таких неприятностей нужно защитить блок от попадания жидкости.

Что нужно сделать:

• Загерметизировать заглушку, которая ведет к ЭБУ из-под капота.
• Регулярно чистить дренажные отверстия.
• Перенести блок управления ближе к подушке безопасности пассажира.

Этих трех действий достаточно, чтобы защитить ЭБУ от влаги.

Типы блоков управления на Лада Гранта

На Лада Гранта устанавливаются блоки трех типов. М74, М74.5 и М74М.
Все блоки изготавливаются НПП Итэлма

М74 изготавливался и устанавливался на авто до 2019 года выпуска. ПО разрабатывалось для него АвтоВАЗом. В зависимости от года выпуска было 5 аппаратных реализаций блока, и более 50 видов ПО для них, но принципиальных различий для водителя между ними нет.

М74.5 изготавливался и устанавливался на авто до 2019 года выпуска. ПО разрабатывалось для него НПП Итэлма. Встречается не часто, только на автомобилях с мотором 21127. Сильно отличается от М74, общего только внешний вид и разъемы.

М74М начали устанавливать на Ладу Гранту с 2019 года. ПО для него разрабатывает АвтоВАЗ.
Блок является клоном блокам М86 который устанавливается на Лада Веста, Хрей и Ларгус. Отличия только в разъеме.

У всех блоков очень слабая защита от угона, злоумышленнику крайне легко ее обойти и завладеть автомобилем.

Как защитить ЭБУ от взлома?

Самое простое решение проблемы – установить сейф на блок управления. Тогда злоумышленник не сможет быстро подменить блок управления или отключить штатную охранную систему. Так же сейф частично защитит блок от попадания в него влаги.

Лада Гранта – довольно популярная модель АвтоВАЗа. И чем больше ее покупают, тем чаще она привлекает внимание злоумышленников. Поэтому мы советуем отнестись к безопасности машины серьезно и защитить ее от угона.

Сейф на блок управления не дает 100%-ой гарантии, что преступник не сможет уехать на автомобиле. Но заметно увеличивает нужное для обхода противоугонной защиты время.

Чтобы дополнительно обезопасить авто можно также установить сигнализацию и механическую защиту от угона. Все необходимые аксессуары вы сможете приобрести в нашем магазине.

Прошивка ЭБУ двигателя (электронного блока управления)

Электронный блок управления двигателя (ЭБУ, контроллер ЭСУД) — мозговой центр автомобиля. Он принимает данные от множества датчиков моторного отсека, впускной и выпускной систем, интерпретирует эти данные по заложенным в его программу картам, отслеживает неисправности и отдает управляющие сигналы исполнительным механизмам и другим системам.

Некоторые функции ЭБУ:

• управляет впрыском топлива;
• регулирует положение дроссельной заслонки;
• контролирует зажигание;
• анализирует состав отработавших газов;
• управляет фазами газораспределения;
• определяет неисправности и информирует о них водителя.

Что такое прошивка ЭБУ

Это управляющая программа, записанная в сам блок. Программирование ЭБУ двигателя изначально делается производителем. Однако стоковая версия не адаптирована под конкретные климатические условия и стиль вождения. Более того — на современных авто программно ограничивается мощность из-за экологических требований. Перепрошивка ЭБУ — это изменение параметров в заводской программе, позволяющее обойти подобные ограничения.

Аналог прошивки ЭБУ — установка другой операционной системы на смартфоне.

Плюсы:

Где прошить ЭБУ

Компания АДАКТ принципиально против удаления корректно работающего сажевого фильтра и катализатора, особенно в сервисах, которые предлагают это сделать бесплатно.

Минусы:

• Нужно заправляться качественным топливом;
• Повышается нагрузка на экологию, если понижать нормы токсичности.

Что меняется в кастомных прошивках ЭБУ

В зависимости от целей чип-тюнинга при перепрограммировании ЭБУ двигателя может вносится более 1000 калибровок. Чаще изменения касаются:

• топливодачи, порогов обогащения, ограничения топливоподачи при ускорении;
• давления наддува на турбированных двигателях в экономичном и мощностном режиме;
• байтов аппаратной конфигурации и маски ошибок;
• лимитов момента, топливоподачи и наддува;
• алгоритма работы диспетчера режимов.

Как прошить ЭБУ

1. Чип-тюнинг начинается с диагностики двигателя. Есть правило: нельзя «шить» неисправный автомобиль.
2. Считывается оригинальная прошивка ЭБУ или идентификаторы. Она модернизируется калибровщиком или выбирается готовая тюнинг-версия.
3. Далее чип-тюнер записывает модифицированную версию. Одни блоки прошиваются без снятия и разборки через диагностический разъем OBD2. На других ЭБУ идут со встроенной защитой, поэтому для перепрограммирования приходится снимать, разбирать и обходить защиту.
4. Если снимали ЭБУ, он устанавливается на место, проводится диагностика на ошибки. После владелец делает тестовый заезд.

Почему не стоит прошивать ЭБУ самостоятельно

Для результатов без вреда автомобилю чип-тюнер должен обладать знаниями, квалификацией и опытом работы. Требуется специальное оборудование и свежая, а главное подходящая под конкретный блок, прошивка от проверенных калибровщиков.

Некоторые автовладельцы пытаются сделать репрог своими руками, чтобы сэкномить. Но даже при наличии нужного оборудования экономия минимальна — саму прошивку все равно придется покупать. Если вы не планируете профессионально заниматься чип-тюнингом, лучше довериться официальным партнерам АДАКТ. Они проведут диагностику, подберут оптимальную версию прошивки и установят ее с гарантией.

Плюсы тюнинг-прошивок от АДАКТ

• Если делаете чиповку у наших партнеров, вам предоставят 10 дней тест-драйва;
• Из российских калибровщиков только АДАКТ прошли сертификацию по стандартам ГОСТ Р ИСО 9001-2011;
• Опыт калибровщиков более 14 лет. Специализация — гражданский тюнинг (для рядовых водителей, а не гонщиков). Вам гарантированно установят рабочую и проверенную программу. Специальный сертификат подтвердит это;
• Выгодные цены.

Чтобы прошить ЭБУ двигателя с гарантией результата, обратитесь к ближайшему партнеру АДАКТ в своем городе.

Рекомендуем посмотреть

26 оценок, среднее: 4,46 из 5

Блок управления двигателем

Блок управления двигателем — главный мозговой центр автомобиля

Двигатель

Современные автомобили отличаются от автомобилей 40- и 50-летней давности примерно так же, как человек отличается от динозавра или мамонта: они намного меньше «едят» и у них лучше развит «мозг». Внедрение компьютерного управления позволило довести работу многих агрегатов, в том числе, и двигателя, до совершенства.

История компьютерного управления двигателем

Над задачей своевременной подачи в цилиндр необходимого количества топлива, находящегося в оптимальном соотношении с воздухом, работали конструкторы всех без исключения компаний — производителей автомобилей. С момента появления первого автомобиля и до конца 70-х все их усилия были направлены на усовершенствования механической дозирующей системы — карбюратора. Карбюратор был единственным возможным дозирующим устройством для бензиновых двигателей в течение десятилетий, и альтернатива появилась лишь в 80-е годы ХХ века.

Одной из первых инжекторных систем «Caproni-Fuscaldo» был оснащен Alfa Romeo 6C2500 в середине 50-х годов

 За счет появления дешевых микропроцессоров управляемые компьютером инжекторные системы питания завоевали рынок, очень быстро вытеснив карбюраторы. Внедрение автоматики происходило не сразу – сначала в виде системы контроля за уровнем кислорода в отработавших газах, затем для коррекции работы механического инжектора. Результат был настолько убедительным, что электронные микросхемы вскоре полностью взяли все функции по управлению работой двигателя.

Развитие программного обеспечения для блоков управления

Первые программы, под управлением которых работали блоки управления двигателем (которые также принято называть ECU от англ. Engine control unit), были весьма примитивными. Получая информацию от датчиков частоты вращения коленвала, положения дроссельной заслонки и степени разрежения во впускном коллекторе, процессор «приготавливал» смесь топлива с воздухом в оптимальной пропорции – 1 к 14. Именно такая пропорция дает наиболее удачный компромисс полноты сгорания и отдачи мощности. После введения экологических стандартов чистоты выхлопных газов (Евро1 − Евро5) требования к системам управления двигателем и к пропорциям смесеобразования несколько изменились – смесь ради снижения уровня выбросов пришлось «обеднить» (1 к 15 и выше).

«Идеальный» состав топливной смеси называют стехиометрическим. В этом слове два греческих корня — «элемент» и «измеряю»

Современные блоки управления двигателем не только способны регулировать подачу топлива и состав выхлопных газов, но и управлять системой зажигания, регулировать температуру охлаждающей жидкости и другие параметры двигателя. Кроме того, современный блок управления  двигателем обменивается информацией с другими электронными контроллерами, создавая единую систему электронного управления – локальную сеть внутри автомобиля под названием CAN (Controller area network).

Как это работает?

Блок управления двигателем представляет собой вычислительное устройство, основной задачей которого является обработка информации, поступающей от входных датчиков, и основанная на этой информации подача управляющих команд различным системам двигателя. Конструктивно блок управления включает в себя аппаратное («железо») и программное обеспечение. Центральной частью аппаратного обеспечения является процессор. К нему стекаются данные со всех датчиков двигателя, и именно в нем происходит их обработка и анализ. К информации, традиционно поступающей от датчиков (например, положение и частота вращения коленчатого вала, расход воздуха и пр.), добавилась данные о скорости автомобиля, содержании кислорода в выхлопных газах (лямбда-зонд), неровности дороги, запрос на включение кондиционера и многие другие  сигналы, оптимизирующие рабочие процессы двигателя. Количество датчиков на теперешних машинах может составлять 20 и более.

Блок управления двигателем многих современных моделей автомобилей соединен с другими контроллерами по беспроводной сети Bluetooth OBD2 Wireless Canbus

Программное обеспечение необходимо для проведения вычислений, обработки сигналов и формирование управляющих и корректирующих воздействий на системы двигателя. Отличительная черта современных блоков управления – это возможность их перепрограммирования. Это позволило уйти от жестких рамок, задаваемых заводской программой, и открыть широкий путь для тюнинга двигателя – например, установки турбокомпрессора, интеркулера, оборудования для использования альтернативных видов топлива и многого другого.

Чип-тюнинг (изменение программы блока управления двигателем) позволяет настроить двигатель под конкретные задачи, скажем, увеличить его мощность в ущерб экономичности или наоборот, увеличить тягу на низких или высоких оборотах.

Преимущества и недостатки

Оснащение автомобилей блоками управления двигателем значительно улучшило их технические характеристики. В первую очередь это отразилось на уменьшении расхода топлива и улучшении динамических и мощностных характеристик. Кроме того, упростился запуск двигателя, так как блок управления отлично адаптируется под сложные режимы работы (такие как холостой ход или прогрев двигателя). В связи с автоматической настройкой блока управления под разные режимы эксплуатации, также отпала необходимость ручной регулировки системы впрыска – процесса, о котором с содроганием вспоминает каждый владелец карбюраторного автомобиля. Наконец, поддержание оптимального состава смеси позволяет снизить количество несгоревших углеводородов в выхлопе и, соответственно, повысить его экологичность.

Есть у электронных систем управления двигателем и недостатки. В первую очередь к ним относится относительно высокая стоимость узлов. Более того, узлы этой системы практически не поддаются ремонту и, в случае выхода из строя, подлежат замене. Для диагностики и устранения неисправностей электронных систем требуется специальное дорогостоящее оборудование и высокая квалификация персонала. Кроме того, они отличаются высокими требованиями к качеству топлива и надежности системы электропитания.

Перепрограммирование блоков управления ДВС и АКПП

Н

астройка блоков управления – это изменение параметров, содержащихся в блоках управления двигателем и автоматической коробкой передач согласно надобностей и пожеланий клиента.

Попробуем ответить на два популярных вопроса – кому, и, главное, зачем нужна такая настройка и почему все «как надо» не настроено еще на заводе?

Вкратце – любой автомобиль является компромиссом, рассчитанным на некоего усредненного водителя (а ведь все мы ездим по-разному), на достижение достаточных (не максимально возможных) мощности и экономичности, на соблюдение экологических норм – чем «свежее» автомобиль, тем заметнее стремление производителей буквально любой ценой достичь минимальных выбросов вредных веществ и, разумеется, использовать это в рекламных целях. Бывают в заводской настройке и откровенные «ляпы» в виде детонации при использовании топлива с рекомендованным (!) производителем октановым числом или «перестраховочного» требования использовать бензин А-98 в тех случаях, когда машина отлично ездит на 95-ом, некорректно настроенных переключений АКПП.

В результате, имеем задемпфированные отклики на педаль газа, ранние переключения АКПП, делающие мощную и моментную машину вялой в потоке, настроенные «на грани» моменты включения вентиляторов охлаждения двигателя, «рекламные» опции вроде отключения цилиндров (вопреки распространенной легенде, отключение цилиндров не снижает расход топлива, а вот двигателю вредит), странные настройки смеси и зажигания, «нежные», боящиеся плохого топлива катализаторы – это все в угоду экологии.

Встречается и ненужное ограничение крутящего момента в угоду, простите, неопытным водителям, и излишне низкие ограничители максимальной скорости – последнее американцев не особенно беспокоит, а вот в России актуально.

Дело усугубляется тем, что две одинаковые – год выпуска, комплектация, пробег – машины ведут себя по-разному и, по-хорошему, требуют несколько разных настроек. Просто в силу своего, уникального, набора минимальных отклонений по датчикам и «железу», дающих в сумме ощутимую разницу.

Установка тюнинговых впускного тракта (фильтр пониженного сопротивления не в счет), выхлопной системы существенно большей производительности, распредвала (-ов) с умеренными «уличными» характеристиками и т.д. дает не такой уж большой эффект при штатной программе блока управления двигателем. Пусть это и не очевидно по сравнению с более серьезными вмешательствами в конструкцию вроде установки «злых» распредвалов, тюнинговых головок блоков, установки турбин и компрессоров – в этих случаях нормальная эксплуатация автомобиля со штатной настройкой практически невозможна.

Все вышеперечисленное исправляется настройкой конкретной машины для конкретного пользователя.

Будем реалистами – в большинстве случаев, рост пиковых значений мощности и крутящего момента без вмешательства в «железо» или перехода на топливо с повышенным октановым числом будет невелик. В пределах 5-8%, немногочисленные исключения касаются турбированных моторов или машин с совсем уж «кривыми» заводскими настройками, как правило, оборудованных фазовращателями.

Многие знакомы с программаторами, имеющими набор настроек для той или иной машины. Проблема в том, что мы опять имеем некую усредненную настройку, написанную в цейтноте – отсюда сомнительные местами решения, да еще с соблюдением всех экологических норм – в США по-другому просто нельзя, последней, заплатив $500 000 штрафа, сдалась фирма PPE.

На что обратить внимание?

В последнее время на рынке услуг чип-тюнинга возникли три чисто российских феномена:

• Люди, занимающиеся настройками, ездят в командировки за тысячи километров от своего города, результат своей работы, каким бы он ни был, «запирают» паролем не только от считывания – хотя, исходя из доступной информации, никаких особенных ноу-хау клиенты не получают – но и от перезаписи на штатную или любую другую. Второе, если по каким-то причинам автор пароля недоступен, исправляется заменой блока управления двигателем. Ну и оперативность внесения изменений в прошивку бывает под вопросом
• Звучат настойчивые рекомендации перейти на А-98 в случаях, когда производителем рекомендованы А-92 или А-95. Технических оснований к этому не существует, некоторый рост динамики и снижения расхода топлива такой ценой – ну, на любителя
• Более безобидное – предложения «залить дьябловскую (по названию популярного программатора) прошивку», да еще с некой коррекцией. Не вдаваясь в детали – годится, если главная задача – максимально сэкономить. Но и толку от такой модернизации, прямо скажем, негусто.

Возможности, которые дает полноценная настройка блоков управления двигателя и АКПП

• Коррекция ограничителя скорости, размера покрышек, температуры включения вентилятора охлаждения двигателя, холостых оборотов и т.п.
• Отключение любых функций, связанных с «экологией», в том числе увеличивающих расход топлива.
• Отключение или коррекция функции снижения крутящего момента, то есть ограничения тяги в определенных условиях.
• Коррекция ограничителя оборотов двигателя.
• Коррекция опережения зажигания и смеси.
• Настройка автоматической коробки передач. Начиная со скоростей включения – как правило, они излишне низкие в угоду «экологии», заканчивая временами переключения, давлением, срезкой крутящего момента. Особенно полезно для GMT8xx по причине не очень правильных заводских настроек акпп – причина ее низкого ресурса в основном «электронная».
• Переделка режима tow/haul в спорт-режим. Противопоказано в случаях, когда машина регулярно буксирует тяжелые (от 2/3 максимально разрешенной массы) прицепы

Список можно дополнить в зависимости от конкретной машины. К примеру, Cadillac SRX II или Escalade IV предоставляют большие, чем написано выше, возможности.

Машины, имеющие тюнинговые комплектующие, требуют отдельного подхода к настройке — вариантов много, в зависимости от изменений по «железу», поколения двигателя и т.д. В любом случае, требуется установка места под съемный широкополосный лямбда-зонд, зачастую (но не обязательно) визиты на стенд. Правильный выбор комплектующих и корректная настройка в состоянии дать существенный эффект – скажем, установка «правильных» воздушного фильтра, распредвала и выхлопных коллекторов, удаление катализаторов у Escalade III дают прирост в 100 л.с. на колесах. Общее правило – чем дальше уходит машина от «стока», тем больше времени, сил и денег уходит на настройку.

Список поддерживаемых автомобилей

Buick

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
98-05	Century 3.1	2	6
08	Enclave 3.6	2	12
14	Enclave 3.6	2	12
13	Excelle 1.6	2	NA
08-09	Lacrosse 5.3	2	12
08-09	Lacrosse 5.3	2	12
12	Lacrosse 2.4	2	NA
97-05	Lesabre 3.8	2	6
06-09	Lucerne 4.6	2	12
99-05	Park Avenue 3.8	2	6
04	Rainier 5.3	2	6
05-07	Rainier 5.3	2	12
04-07	Rainier 4.2	2	6
97-04	Regal 3.8	2	6
11-14	Regal 2.0, 2.4 (2.4 in 2012+ only)	2	12
04	Rendezvous 3.4	2	6
04-06	Rendezvous 3.6	2	12
97-99	Riviera 3.8	2	6
97-98	Skylark 2.4	2	6
14-15	Verano 2.0, 2.4	2	12

Cadillac

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
13-15	ATS 2.0	2	12
16	ATS 3.6	2	N/A
06-08	BLS 3.6	2	12
04-05	CTS 5.7	2	6
06-13	CTS 6.0, 6.2	2	12
14	CTS 6.2	2	12
15-16	CTS 6.2	2	N/A
04-07	CTS 2.8, 3.6	2	12
08-11	CTS 3.6	2	12
12-14	CTS 3.6	2	12
15-16	CTS 3.6	2	N/A
06-09	DTS 4.6	2	12
99-00	Escalade 5.7	2	6
02-06	Escalade 5.3, 6.0	2	6
07-13	Escalade 6.2	2	12
14	Escalade 6.2	2	12
07-09	SRX 4.6	2	12
04-08	SRX 3.6	2	12
12	SRX 3.0	2	12
12-13	SRX 3.6	2	12
12	SLS 2.0	2	N/A
06-10	STS 4.4	2	12
07-10	STS 4.6	2	12
05-07	STS 3.6	2	12
06-09	XLR 4.4	2	12
07-09	XLR 4.6	2	12
13-14	XTS 3.6	2	12
15-16	XTS 3.6	2	N/A

Chevy

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
98-00	Astro 4.3	2	6
02-06	Avalanche 5.3, 8.1	2	6
07-13	Avalanche 5.3, 6.0	2	12
98-05	Blazer 4.3	2	6
98-02	Camaro 5.7	2	6
97-02	Camaro 3.8	2	6
10-15	Camaro 6.2, 7.0	2	12
16	Camaro 6.2, 7.0	2	N/A
10-14	Camaro 3.6	2	12
10	Caprice WE	2	N/A
12	Captiva 2.4	2	12
08-09	Captiva 3.2	2	N/A
97-05	Cavalier 2.2, 2.4	2	6
05-07	Cobalt 2.0, 2.2, 2.4 (05-06 2.2 Not Supported)	2	6
08-10	Cobalt 2.0, 2.2, 2.4	2	12
09-12	Colorado 5.3	2	12
04-07	Colorado 3.5 3.7	2	6
08-12	Colorado 3.5 3.7	2	12
04-07	Colorado 2.8, 2.9	2	6
07-12	Colorado 2.8, 2.9	2	12
16	Colorado 2.8 Diesel	2	N/A
10	Colorado 3.6	2	N/A
97-04	Corvette 5.7	2	6
05-13	Corvette 6.0, 6.2, 7.0	2	12
14-16	Corvette 6.0, 6.2, 7.0	2	N/A
11-14	Cruze 1.4, 1.8 (1.8 in 2012+ only)	2	12
07-09	Equinox 3.4, 3.6	2	12
11	Equinox 3.0	2	12
11	Equinox 2.4	2	12
98-00	Express 5.0, 5.7, 7.4	2	6
98-00	Express 4.3	2	6
01-07	Express 4.8, 5.3, 5.7, 6.0, 8.1	2	12
08-13	Express 4.8, 5.3, 6.0	2	12
14	Express 6.0	2	12
06-10	Express 6.6 (Diesel)	2	6
06-11	HHR 2.0, 2.2, 2.4 (2.2 in 2007+ only)	2	12
06-09	Kodiak 8.1	2	6
01-10	Kodiak 6.6	2	6
06-09	Impala 5.3	2	12
00-05	Impala 3.4, 3.8	2	6
06-14	Impala 3.5, 3.6, 3.9 (3.5 in 07+ only	2	12
97-03	Malibu 3.1, 3.4	2	6
97-05	Malibu 2.2, 2.4	2	6
13-14	Malibu 2.0	2	12
06-12	Malibu 3.5, 3.6, 3.9 (3.5 in 07+ only)	2	12
06-07	Monte Carlo 5.3	2	12
97-05	Monte Carlo 3.1, 3.4, 3.8	2	6
06-07	Monte Carlo 3.5, 3.9	2	12
97-03	S10 2.2	2	6
98-04	S10 4.3	2	6
13	S10 2.4	2	N/A
15-16	S10 2.8 Diesel	2	N/A
98-00	Silverado 5.0, 5.7, 7.4	2	6
98-07	Silverado 4.3	2	6
99-07	Silverado 4.8, 5.3, 5.7, 6.0, 8.1	2	6
01-10	Silverado 6.6 (Diesel)	2	6
11-15	Silverado 6.6 (Diesel)	2	N/A
07-13	Silverado 4.8, 5.3, 6.0, 6.2	2	12
14-16	Silverado 4.8, 5.3, 6.0, 6.2	2	N/A
08-14	Silverado 4.3	2	12
12-15	Sonic 1.4, 1.8	2	12
03-04	SSR 5.3	2	6
05-06	SSR 6.0	2	12
98-00	Suburban 5.7, 7.4	2	6
00-06	Suburban 4.8, 5.3, 5.7, 6.0, 8.1	2	6
07-13	Suburban 4.8, 5.3, 6.0, 6.2	2	12
14-15	Suburban 5.3	2	12
98-00	Tahoe 5.7	2	6
00-06	Tahoe 4.8, 5.3	2	6
07-13	Tahoe 4.8, 5.3, 6.2	2	12
14-15	Tahoe 5.3	2	12
04	Tiltmaster 6.0	2	6
03-04	Trailblazer 5.3	2	6
05-10	Trailblazer 5.3, 6.0	2	12
02-07	Trailblazer 4.2	2	6
08-10	Trailblazer 4.2	2	12
12	Traverse 3.6	2	12
07-09	Uplander 3.9	2	12
99-02	Venture 3.4	2	6
12-15	Volt 1.4	2	N/A

Daewoo

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
08	G2X 2.0	2	N/A

GMC

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
07-08	Acadia 3.6	2	12
12-14	Acadia 3.6	2	12
09-12	GMC Canyon 5.3	2	12
04-07	Canyon 3.5, 3.7	2	6
08-12	Canyon 3.5, 3.7	2	12
04-07	Canyon 2.8, 2.9	2	6
08-11	Canyon 2.8, 2.9	2	12
16	Canyon 2.8 Diesel	2	N/A
03-04	Envoy 5.3	2	6
05-10	Envoy 5.3	2	12
02-07	Envoy 4.2	2	6
08-10	Envoy 4.2	2	12
98-00	Jimmy 4.3	2	6
01	Jimmy 4.3	2	6
98-00	Safari 4.3	2	6
01-05	Safari 4.3	2	6
98-00	Savana 5.0, 5.7, 7.4	2	6
01-07	Savana 4.8, 5.3, 5.7, 6.0, 8.1	2	6
08-13	Savana 4.8, 5.3, 6.0	2	12
14	Savana 6.0	2	12
06-10	Savana 6.6	2	6
11-15	Savana 6.6	2	N/A
98-00	Savana 4.3	2	6
01-07	Savana 4.3	2	6
08-13	Savana 4.3	2	12
14	Savana 4.3	2	12
98-00	Sierra 5.0, 5.7, 7.4	2	6
99-07	Sierra 4.8, 5.3, 5.7, 6.0, 8.1	2	6
07-13	Sierra 4.8, 5.3, 6.0, 6.2	2	12
14-16	Sierra 4.8, 5.3, 6.0, 6.2	2	12
98-00	Sierra 4.3	2	6
01-07	Sierra 4.3	2	6
08-13	Sierra 4.3	2	12
14	Sierra 4.3	2	12
01-10	Sierra 6.6	2	6
11-15	Sierra 6.6	2	N/A
98-00	Sonoma 4.3	2	6
01-04	Sonoma 4.3	2	6
97-03	Sonoma 2.2	2	6
99	Suburban 5.7	2	6
11	Terrain 2.4	2	N/A
11	Terrain 3.0	2	12
14	Terrain 3.6	2	12
06-09	Topkick 8.1	2	6
01-10	Topkick 6.6	2	6
98-00	Yukon 5.7, 7.4	2	6
00-06	Yukon 4.8, 5.3, 5.7, 6.0, 8.1	2	6
07-13	Yukon 4.8, 5.3, 6.0, 6.2	2	12
14-15	Yukon 5.3	2	12

GMPP

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
06-14	GM Generic GMPP E67 Crate Motor PCM	2	N/A
14-16	GM Generic GMPP E92 Crate Motor PCM	2	N/A

Holden

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
07-09	Captiva 3.2	2	12
12-16	Colorado 2.8 Diesel	2	N/A
99-05	Commodore 5.7 (including Adventra)	2	6
05-06	Commodore (LS2) 6.0	2	12
06	Commodore (L76) 6.0	2	12
05-08	Commodore Sedan 3.6	2	12
05-08	Commodore Non-Sedan 3.6	2	12
12-13	Cruze 1.4	2	12
01-05	Monaro 5.7	2	6
01-05	Monaro 5.7	2	6
06-07	Rodeo 3.6	2	12
06	Sedan 5.7 (4 Door Sedan)	2	6
07-14	Sedan 6.0, 6.2 (4 Door Sedan)	2	12
06	Non-Sedan 5.7 (ute, Crewman, Adventra, Wagon, Coupe)	2	6
07-14	Non-Sedan 6.0, 6.2 (Ute, Wagon, Coupe)	2	12

Hummer

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
06	h2 Alpha 6.6	2	6
03-07	h3 6.0	2	6
08-09	h3 6.2	2	12
06-10	h4 3.5, 3.7	2	12
08-10	h4 Alpha 5.3	2	12

Isuzu

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
03-04	Ascender 5.3	2	6
05-06	Ascender 5.3	2	12
03-07	Ascender 4.2	2	6
97-00	Hombre 2.2	2	6
06	I-280 2.8	2	N/A
07-08	I-290 2.9	2	N/A
06	I-350 3.5	2	6
07	I-370 3.7	2	6
08	NPR 6.0	2	12

Oldsmobile

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
97-98	Achieva 2.4	2	6
99-04	Alero 2.2, 2.4	2	6
99-04	Alero 3.4	2	6
02-04	Bravada 4.2	2	6
98-01	Bravada 4.3	2	6
98-03	Silhouette 3.4	2	6

Opel

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
16	Corsa 1.6	2	N/A
07-08	GT 2.0	2	12
13	Astra GTC 2.0	2	N/A

Pontiac

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
06-10	G5 2.2, 2.4 (06 2.2 Not Supported)	2	12
06-10	G6 2.4	2	12
06-09	G6 3.5, 3.6, 3.9 (3.5 in 07+ only)	2	12
08-10	G8 3.6	2	12
08-09	G8 6.0, 6.2	2	12
97-05	Bonneville 3.8	2	6
97-02	Firebird 3.8	2	6
98-02	Firebird 5.7	2	6
97-05	Grand Am 2.2, 2.4	2	6
97-05	Grand Am 3.1, 3.4	2	6
97-07	Grand Prix 3.1, 3.8	2	6
05-09	Grand Prix 5.3	2	12
04	GTO 5.7	2	6
05-06	GTO	2	12
06-09	Solstice 2.0, 2.4	2	12
97-05	Sunfire 2.2, 2.4	2	6
07-09	Torrent 3.4	2	12
97-05	Montana 3.4	2	6
06-09	Montana 3.9	2	12

Saab

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
05-09	9-7x 5.3, 6.0	2	12
05-07	9-7x 4.2	2	6
07-09	9-7x 4.2	2	12
06-09	9-3 2.8	2	12

Saturn

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
08-09	Aura 2.4	2	12
07-09	Aura 3.5, 3.6	2	12
04-07	Ion 2.0, 2.2, 2.4 (04-06 2.2 Not Supported	2	6
00-04	L-Series 2.2, 2.4	2	6
07-09	Sky 2.0, 2.4	2	12
08-10	Vue 2.4	2	12
09	Vue 3.5	2	12
07-08	Outlook 3.6	2	12

Suzuki

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
2007	XL7 3.6	2	NA

Vauxhall

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
13	Astra 1.4	2	12
07	Vectra 2.5, 2.8	2	12
11	Insignia 2.0	2	12

Ford

Year	Model Type	Single Vehicle Ford Credits	Unlimited Year/Model Ford Credits
02-14	BA, BF, FG models (Including A6 TCM support)	2	30
05-12	Crown Victoria 4.6	2	N/A
07-15	Edge 3.5 (Except Ecoboost)	2	N/A
02-11	Escape 2.3, 3.0	2	N/A
06-14	E-Series Van 4.6 (Except Diesel)	2	N/A
05-14	Expedition 5.4	2	N/A
15-16	Expedition 3.5 Ecoboost	2	N/A
04-16	Explorer 4.0, 4.6, 3.5 Ecoboost	2	N/A
05-07	Five Hundred 3.0	2	N/A
07-12	Fusion 3.0	2	N/A
06-07	Freestar	2	N/A
05-07	Freestyle 3.0	2	N/A
09-14	Flex (Except Ecoboost)	2	N/A
04	F-Series 4.6, 5.4 (Except old body style and Lightning)	2	12
05-10	F-Series 4.6, 5.4	2	12
05-16	Superduty V10	2	N/A
03-07	F-Series 6.0 Powerstroke (Diesel)	2	N/A
08-10	F-Series 6.4 Powerstroke (Diesel)	2	N/A
11	F-Series V8 (Except Diesel and 6.2V8 & Raptor)	2	12
12-14	F-Series V8 incl. SVT Raptor (Except Diesel)	2	12
15-16	F-150 5.0	2	N/A
11-16	F-150 3.7, 3.5 Ecoboost	2	N/A
15-16	F-150 2.7 Ecoboost	2	N/A
03-07	F-250 & F350 6.0 Powerstroke	2	N/A
05-16	Mustang 4.6, 5.0, 5.2, 5.4, 5.8	2	N/A
05-15	Mustang 3.7, 4.0	2	12
15-16	Mustang 2.3 Ecoboost	2	N/A
07-16	Ranger 2.3, 3.0, 4.0	2	N/A
07	Sport Trac 4.0	2	N/A
04-16	Taurus 3.0, 3.5, 3.5 Ecoboost	2	N/A
03-05	Thunderbird	2	N/A

FRPP

Year	Model Type	Single Vehicle GM Credits	Unlimited Year/Model GM Credits
06-14	Ford Generic FRPP Crate Motor PCM	2	N/A

Lincoln

Year	Model Type	Single Vehicle Ford Credits	Unlimited Year/Model Ford Credits
03-05	LS 3.9	2	N/A
09-10	MKS	2	N/A
10-14	MKT (Except Ecoboost)	2	N/A
05-14	Navigator 5.4	2	N/A
05-12	Towncar 4.6	2	N/A

Mercury

Year	Model Type	Single Vehicle Ford Credits	Unlimited Year/Model Ford Credits
05-12	Grand Marquis 4.6	2	N/A
02-11	Mariner	2	N/A
04-10	Mountaineer	2	N/A
04-09	Sable	2	N/A

Dodge

Year	Model Type	Single Vehicle Dodge Credits	Unlimited Year/Model Dodge Credits
08-14	Avenger 3.5, 3.6	2	N/A
08-12	Avenger 2.0, 2.4	2	N/A
04-10	Dakota 3.7, 4.7	2	N/A
13-14	Dart 2.0	2	N/A
04-16*	Durango 3.6, 5.7	2	N/A
05-16*	Caravan 3.3, 3.6, 3.8, 4.0	2	N/A
07-10	Caliber 2.0, 2.4	2	N/A
08-09	Caliber SRT4 2.4	2	N/A
08-16*	Challenger 3.5, 3.6, 5.7, 6.1, 6.4, 6.2 Hellcat	2	N/A
06-16*	Charger 3.5, 3.6, 5.7, 6.1, 6.4, 6.2 Hellcat	2	N/A
09-12	Journey 3.5, 3.6	2	N/A
09-10	Journey 2.4	2	N/A
05-08	Magnum 3.5, 5.7, 6.1	2	N/A
03-05*	Neon 2.4	2	N/A
07-12	Nitro 3.7, 4.0	2	N/A
04-10	Ram 3.7, 4.7, 5.7	2	N/A
03-07	Ram 5.9 (Diesel)	2	N/A
08-16	Viper 8.4	20	N/A

RAM

Year	Model Type	Single Vehicle Dodge Credits	Unlimited Year/Model Dodge Credits
11-15*	1500 Truck 3.6, 3.7, 4.7, 5.7	2	N/A
16*	1500 Truck 3.6, 5.7	2	N/A
11-15*	2500 Truck 5.7, 6.4	2	N/A
11	Dakota 3.7, 4.7	2	N/A

Jeep

Year	Model Type	Single Vehicle Dodge Credits	Unlimited Year/Model Dodge Credits
06-10	Commander 3.7, 4.7, 5.7	2	N/A
07-10	Compass 2.0, 2.4	2	N/A
05-16*	Grand Cherokee 3.6, 3.7, 4.7, 5.7, 6.1, 6.4	2	N/A
14	Cherokee 3.2	2	N/A
05-12	Liberty 3.7	2	N/A
07-10	Patriot 2.0, 2.4	2	N/A
05-16*	Wrangler 3.6, 3.8, 4.0	2	N/A

Chrysler

Year	Model Type	Single Vehicle Dodge Credits	Unlimited Year/Model Dodge Credits
12-16*	200 3.6L	2	N/A
05-15*	300/300C 3.5, 3.6, 5.7, 6.1, 6.4	2	N/A
07-09	Aspen 3.7, 4.7, 5.7	2	N/A
03-05	PT Cruiser GT 2.4*	2	N/A
04-10	Sebring 2.7, 3.5	2	N/A
07-10	Sebring 2.0, 2.4	2	N/A
05-16*	Town & Country 3.3, 3.6, 3.8, 4.0	2	N/A

ЭБУ (электронный блок управления) объяснил

Что такое ЭБУ?

Использование термина ECU может использоваться для обозначения блока управления двигателем, однако ECU также относится к электронному блоку управления, который является компонентом любой автомобильной мехатронной системы, а не только для управления двигателем.

В автомобильной промышленности термин ECU часто относится к блоку управления двигателем (ECU) или модулю управления двигателем (ECM).Если этот блок управляет и двигателем, и трансмиссией, его часто называют модулем управления трансмиссией (PCM).

В этой статье мы будем рассматривать ЭБУ как блок управления двигателем.

Что делает ЭБУ?

По сути, ЭБУ двигателя управляет впрыском топлива, а в бензиновых двигателях — синхронизацией искры для ее воспламенения. Он определяет положение внутренних компонентов двигателя с помощью датчика положения коленчатого вала, так что форсунки и система зажигания активируются точно в нужное время.Хотя это звучит как что-то, что можно сделать механически (и было в прошлом), теперь это немного больше, чем это.

Двигатель внутреннего сгорания — это, по сути, большой воздушный насос, работающий на топливе. Поскольку воздух всасывается, необходимо подавать достаточно топлива для создания мощности, необходимой для работы двигателя, при этом остается полезное количество топлива для приведения в движение автомобиля, когда это необходимо. Эта комбинация воздуха и топлива называется «смесью». Слишком много смеси — двигатель будет работать на полную мощность, слишком мало — и двигатель не сможет приводить в действие ни себя, ни автомобиль.

Важно не только количество смеси, но и правильное соотношение в ней. Слишком много топлива — слишком мало кислорода, и процесс сгорания грязный и расточительный. Слишком мало топлива — слишком много кислорода делает сгорание медленным и слабым.

Раньше в двигателях количество и соотношение смеси регулировалось полностью механическим дозирующим устройством, называемым карбюратором, который представлял собой не что иное, как набор отверстий (жиклеров) фиксированного диаметра, через которые двигатель «всасывал» топливо.С учетом требований современных транспортных средств, направленных на экономию топлива и снижение выбросов, необходимо более строго контролировать смесь.

Единственный способ выполнить эти строгие требования — передать управление двигателем ЭБУ, блоку управления двигателем. ЭБУ выполняет работу по управлению впрыском топлива, зажиганием и вспомогательными устройствами двигателя, используя уравнения и числовые таблицы, хранящиеся в цифровом виде, а не с помощью аналоговых средств.

Точное управление подачей топлива

ЭБУ должен иметь дело со многими переменными при выборе правильного соотношения компонентов смеси.

• Потребность в двигателе
• Температура двигателя / охлаждающей жидкости
• Температура воздуха
• Температура топлива
• Качество топлива
• Изменяющееся ограничение фильтра
• Давление воздуха
• КПД двигателя

Для этого требуется несколько датчиков для измерения таких переменных и их применения к логике при программировании ЭБУ, чтобы определить, как правильно их компенсировать.

Увеличение потребности двигателя (например, ускорение) потребует увеличения общего количества смеси.Из-за характеристик горения используемого топлива также требуется изменение соотношения этой смеси. Когда вы нажимаете педаль акселератора, ваша дроссельная заслонка открывается, позволяя большему количеству воздуха поступать в двигатель. Увеличение потока воздуха к двигателю измеряется датчиком массового расхода воздуха (MAF), поэтому ЭБУ может изменять количество впрыскиваемого топлива, сохраняя соотношение смеси в определенных пределах.

Это еще не все. Для достижения наилучших уровней мощности и безопасного сгорания блок управления двигателем должен изменять соотношение смеси и впрыскивать больше топлива при полностью открытой дроссельной заслонке, чем во время крейсерского движения — это называется «богатая смесь».И наоборот, стратегия заправки или неисправность, которая приводит к впрыскиванию меньшего, чем обычно, количества топлива, приведет к «бедной смеси».

Помимо расчета заправки топливом на основе требований водителя, температура играет значительную роль в используемых уравнениях. Поскольку бензин впрыскивается в виде жидкости, прежде чем он воспламенится, должно произойти испарение. В горячем двигателе этим легко управлять, но в холодном двигателе вероятность испарения жидкости меньше, и необходимо впрыскивать больше топлива, чтобы соотношение смеси оставалось в пределах правильного диапазона для сгорания.

Flashback: До использования ЭБУ этой функцией управлял «дроссель» на карбюраторе. Эта воздушная заслонка была просто заслонкой, которая ограничивала поток воздуха в карбюратор, увеличивая разрежение на жиклерах, чтобы способствовать большему потоку топлива. Этот метод часто был неточным, проблематичным и требовал регулярной корректировки. Многие регулировались водителем вручную во время движения.

Температура воздуха также влияет на качество сгорания во многом так же, как изменяющееся атмосферное давление.

Perfecting Combustion

Поскольку автомобильный двигатель большую часть времени работает на частичном открытии дроссельной заслонки, блок управления двигателем концентрируется на максимальной эффективности в этой области. Идеальная смесь, в которой сгорает все впрыскиваемое топливо и весь кислород потребляется при этом сгорании, известна как «стехиометрическая» или часто как «Лямбда». В стехиометрических условиях лямбда = 1,0.

Датчик кислорода выхлопных газов (лямбда-датчик, датчик O2, датчик кислорода или HEGO) измеряет количество кислорода, оставшегося после сгорания.Это сообщает двигателю, есть ли избыток воздуха в соотношении компонентов смеси — и, естественно, впрыскивается избыточное или недостаточное количество топлива. ЭБУ считывает это измерение и постоянно регулирует количество впрыскиваемого топлива, чтобы смесь оставалась максимально близкой к лямбда = 1,0. Это известно как «работа с замкнутым контуром» и является важным вкладом в повышение эффективности за счет использования блоков управления двигателем.

Из-за действующих в настоящее время строгих норм по выбросам на двигателе имеется множество других систем, которые помогают снизить расход топлива и / или снизить воздействие на окружающую среду.К ним относятся:

• Система рециркуляции отработавших газов (EGR)
• Каталитический нейтрализатор и избирательное каталитическое восстановление
• Реакция впрыска отработанного воздуха (AIR)
• Дизельные сажевые фильтры (DPF)
• Стратификация топлива
• Впрыск присадки к выхлопным газам (например, AdBlue)
• Контроль за выбросами паров топлива (EVAP)
• Турбонаддув и наддув
• Гибридные системы трансмиссии
• Регулируемое управление клапаном (например, VTEC или MultiAir)
• Регулируемый контроль впуска

Каждая из вышеперечисленных систем так или иначе влияет на работу двигателя и, как следствие, должна находиться под полным контролем ЭБУ.

Как работает ЭБУ?

ЭБУ часто называют «мозгом» двигателя. По сути, это компьютер, система коммутации и система управления питанием в очень маленьком корпусе. Чтобы работать даже на базовом уровне, он должен включать в себя 4 различных области деятельности.

• Вход
  Обычно сюда входят датчики температуры и давления, сигналы включения / выключения и данные от других модулей в транспортном средстве, а также то, как ЭБУ собирает информацию, необходимую для принятия решений.
• Примером ввода может быть датчик температуры охлаждающей жидкости или датчик положения педали акселератора. Запросы от модуля антиблокировочной тормозной системы (АБС) также могут быть рассмотрены, например, для применения антипробуксовочной системы.
• Обработка

После того, как данные были собраны ЭБУ, процессор должен определить выходные характеристики, такие как длительность импульса топливной форсунки, в соответствии с указаниями программного обеспечения, хранящегося в блоке.

• Процессор не только считывает программное обеспечение, чтобы определить соответствующий результат, он также записывает свою собственную информацию, такую ​​как полученные настройки смеси и пробег.
• Выход
  Затем ЭБУ может воздействовать на двигатель, давая правильное количество мощности для точного управления исполнительными механизмами.
• Они могут включать в себя управление шириной импульса топливной форсунки, точную синхронизацию системы зажигания, открытие корпуса электронной дроссельной заслонки или включение вентилятора охлаждения радиатора.
• Управление питанием

ЭБУ имеет множество требований к внутреннему питанию для правильной работы сотен внутренних компонентов. В дополнение к этому, для того, чтобы многие датчики и исполнительные механизмы работали, ЭБУ должен подавать правильное напряжение на компоненты вокруг автомобиля.Это могут быть стабильные 5 Вольт для датчиков или более 200 Вольт для цепей топливных форсунок.

• Не только напряжение должно корректироваться, но некоторые выходы должны выдерживать ток более 30 А, что, естественно, создает много тепла. Управление температурой — ключевая часть конструкции ЭБУ.

Базовая функция ЭБУ

Первым этапом работы ЭБУ фактически является управление питанием. Здесь регулируются различные напряжения и осуществляется включение ЭБУ.Большинство ЭБУ имеют сложное управление питанием из-за множества компонентов внутри, точно регулирующих 1,8 В, 2,6 В, 3,3 В, 5 В, 30 В и до 250 В от источника питания 10-15 В. Система управления питанием также позволяет ЭБУ полностью контролировать, когда он отключается, то есть не обязательно, когда вы выключаете зажигание.

После подачи правильного напряжения микропроцессоры могут начать загрузку. Здесь главный микропроцессор считывает программное обеспечение из памяти и выполняет самопроверку.Затем он считывает данные с многочисленных датчиков двигателя и преобразует их в полезную информацию. Эта информация часто передается по CANbus — внутренней компьютерной сети вашего автомобиля — в другие электронные модули.

После того, как главный микропроцессор интерпретирует эту информацию, он обращается к числовым таблицам или формулам в программном обеспечении и активирует выходы по мере необходимости.

Пример. Если датчик положения коленчатого вала показывает, что двигатель достигает максимальной степени сжатия в одном из цилиндров, он активирует транзистор для соответствующей катушки зажигания.Вышеупомянутая формула и таблицы в программном обеспечении вызовут задержку или опережение активации этого транзистора в зависимости от положения дроссельной заслонки, температуры охлаждающей жидкости, температуры воздуха, открытия EGR, соотношения смеси и предыдущих измерений, показывающих неправильное сгорание.

За работой главного процессора внутри ЭБУ и активацией многих выходов наблюдает микропроцессор мониторинга — по сути, второй компьютер, который следит за тем, чтобы главный компьютер все делал правильно.Если микропроцессор мониторинга недоволен каким-либо аспектом ЭБУ, он может сбросить всю систему или полностью ее выключить. Использование процессора мониторинга стало обязательным с применением проводного управления дроссельной заслонкой из соображений безопасности, если основной микропроцессор выйдет из строя.

Диагностика ЭБУ и периферийных устройств

Сложность реализации всего этого контроля, всех этих входов и всех этих выходов требует относительно продвинутых возможностей самодиагностики — традиционная диагностика двигателя становится устаревшей.Входы и выходы ЭБУ индивидуально контролируются процессором, часто десятки раз в секунду, чтобы гарантировать, что они находятся в пределах допусков, установленных в программном обеспечении. Если показания датчика выходят за пределы этих допусков в течение заранее определенного периода времени, регистрируется неисправность, и код неисправности сохраняется для восстановления техническим специалистом.

Коды ошибок

Когда код неисправности сохраняется в памяти, это обычно приводит к обходу некоторой логики в программном обеспечении, что снижает эффективность двигателя, хотя двигатель все еще может работать на базовом уровне.В некоторых случаях процедура самодиагностики обнаруживает серьезную неисправность, которая либо принципиально препятствует запуску двигателя, либо выключает двигатель в интересах безопасности.

При современной системе управления двигателем первым этапом диагностики неисправностей для технического специалиста по автомобилю является доступ к кодам неисправностей из памяти ЭБУ. Они часто хранятся в виде 5-значных буквенно-цифровых кодов, начинающихся с P, B, C или U, за которыми следуют 4 цифры. Подробности этих кодов и их описания можно найти здесь: Коды неисправностей OBDII

В дополнение к этим кодам техник может также просматривать данные датчиков в реальном времени с помощью диагностического прибора во время движения автомобиля.Это позволяет им видеть показания датчика, которые неверны, но не выходят за допустимые пределы с достаточным запасом, чтобы отметить код неисправности.

Электронное управление дроссельной заслонкой

Многие люди сомневаются в необходимости электронного управления дроссельной заслонкой. Представленный в 90-х годах, теперь он устанавливается почти на каждый двигатель, производимый сегодня, но каковы преимущества перед традиционным кабелем?

До 80-х годов управление дроссельной заслонкой / акселератором в основном осуществлялось с помощью кабеля от педали к карбюратору.Скорость холостого хода устанавливалась простым регулированием винта, чтобы дроссельная заслонка оставалась слегка открытой до тех пор, пока двигатель не работал на холостом ходу правильно. Этот простой метод требовал регулярной регулировки оборотов холостого хода и был склонен к отклонениям при холодном двигателе или из-за износа различных деталей.

В 1980-х годах, с массовым внедрением ЭБУ, были введены электронные клапаны управления холостым воздухом, которые решили многие из этих проблем, однако теперь ЭБУ контролировал часть воздушного потока, а все остальные компоненты остались.

С целью повышения эффективности работы двигателя и экономичности при дальнейшей сборке автомобилей было введено электронное управление дроссельной заслонкой. Это ускорило производство автомобиля (без жестких тросов дроссельной заслонки, проходящих через брандмауэр), это устранило необходимость в клапане управления холостым воздухом, и это позволило ЭБУ двигателя дополнительно контролировать двигатель для улучшения функции рециркуляции отработавших газов, улучшенного контроля над остановкой двигателя. и улучшенный запуск.

Одним из важных преимуществ электронного управления дроссельной заслонкой является то, что ЭБУ может регулировать угол дроссельной заслонки во время ускорения, чтобы дополнить фактический поток воздуха, проходящего через двигатель.Это улучшает скорость, с которой воздух проходит через воздухозаборник, и обеспечивает выигрыш в крутящем моменте и управляемости. Это известно как отображение крутящего момента и возможно только с электронным управлением дроссельной заслонкой.

Адаптация

Современные автомобили производятся с гораздо более жесткими допусками, чем те, которые использовались в прошлом, однако они по-прежнему подвержены производственным изменениям, механическому износу и экологическим аспектам. Таким образом, они способны адаптироваться к постепенным изменениям в работе двигателя.

Пример. Поскольку воздушный фильтр забивается пылью, ЭБУ может запустить двигатель, немного уменьшив количество впрыскиваемого топлива для компенсации. Это позволяет ему работать с максимальной эффективностью с момента запуска двигателя, а не запускаться на заводском уровне и работать над оптимальной смесью в каждой поездке. Это достигается за счет сохранения значений лямбда за предыдущие поездки.

Эти приспособления применимы не только к засоренным воздушным фильтрам, но и ко многим системам двигателя или трансмиссии.Поскольку компоненты в гидравлических системах изнашиваются, они требуют изменения времени срабатывания соленоида для компенсации. Точно так же, когда двигатель полностью изнашивается, способность быть воздушным насосом немного ухудшается, и необходимо будет изменить угол открытия дроссельной заслонки, чтобы поддерживать правильную скорость холостого хода.

Временная шкала ЭБУ

1970-е годы

ЭБУ

начинали с простого управления парой соленоидов на карбюраторах, чтобы заставить их работать более эффективно.Некоторые начали регулировать смесь на холостом ходу.

1980-е годы

С введением системы впрыска топлива ECU взял на себя новую роль, полностью отвечая за подачу топлива и управление зажиганием бензиновых двигателей.

Замкнутый контур лямбда-регулирования был вскоре включен, и ЭБУ быстро начал новую эру в эффективности двигателя.

1990-е годы

ЭБУ теперь занимался безопасностью автомобиля. Он также начал появляться на дизельных двигателях, которые сыграли немалую роль в успехе турбодизельного двигателя в течение следующих двух десятилетий.

2000-е годы

Внедрение системы управления дроссельной заслонкой Drive-by-Wire, управления турбонагнетателем и многочисленных систем выхлопа под жестким контролем блока управления двигателем.

2010-е годы и позже

Теперь ЭБУ полностью контролирует сгорание смеси, открытие дроссельной заслонки, систему охлаждения и выхлопные системы. Он может иметь более сотни входов и выходов и является частью сети из десятков других электронных блоков управления в автомобиле.Гибридные системы полагаются на связь с блоком управления двигателем для работы, в то время как функции помощи при вождении обмениваются данными, чтобы контролировать потребности двигателя, где это необходимо.

Признаки неисправности или неисправности блока управления двигателем (ЭБУ)

Блок управления двигателем (ECU), также обычно называемый модулем управления двигателем (ECM) или модулем управления трансмиссией (PCM), является одним из наиболее важных компонентов практически всех современных автомобилей. По сути, он функционирует как главный компьютер для многих функций двигателя и управляемости автомобиля.Контроллер ЭСУД получает информацию от различных датчиков двигателя и использует эту информацию для расчета и настройки искры двигателя и топлива для достижения максимальной мощности и эффективности.

ЭБУ играет решающую роль в новых автомобилях, где многие (если не все) основные функции автомобиля управляются ЭБУ. Когда в ЭБУ возникают какие-либо проблемы, это может вызвать всевозможные проблемы с автомобилем, а в некоторых случаях даже сделать его непригодным для движения. Обычно неисправный или неисправный ЭБУ вызывает несколько ключевых симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Загорается индикатор двигателя.

Горящая лампа Check Engine — один из возможных симптомов проблемы с ЭБУ. Индикатор Check Engine обычно загорается, когда компьютер обнаруживает проблему с любым из своих датчиков или цепей. Однако бывают случаи, когда ЭБУ по ошибке загорает лампу проверки двигателя или когда проблема отсутствует. Сканирование компьютера на наличие кодов неисправностей может помочь определить, связана ли проблема с ЭБУ или где-либо еще на автомобиле.

2.Двигатель глохнет или пропускает зажигание

Еще одним признаком неисправного или неисправного ЭБУ является неустойчивое поведение двигателя. Неисправный компьютер может вызывать периодические проблемы с автомобилем, такие как заглохание или пропуски зажигания. Симптомы могут появляться и исчезать, и может казаться, что они не имеют какой-либо закономерности относительно их частоты или серьезности.

3. Проблемы с производительностью двигателя

Проблемы с производительностью двигателя — еще один симптом возможной проблемы с ЭБУ. Если в ЭБУ возникнут какие-либо проблемы, это может привести к сбоям в настройках газораспределения и подачи топлива в двигателе, что может отрицательно повлиять на производительность.Неисправный ЭБУ может привести к снижению топливной экономичности, мощности и ускорения автомобиля.

4. Автомобиль не заводится

Еще одним признаком неисправного или неисправного ЭБУ является то, что автомобиль не заводится или заводится с трудом. Если ЭБУ полностью выйдет из строя, он оставит автомобиль без управления двигателем и в результате не запустится и не запустится. Двигатель все еще может проворачиваться, но он не сможет запуститься без жизненно важных сигналов от компьютера. Этот симптом также может быть вызван множеством других проблем, поэтому лучше всего получить полную диагностику у профессионального специалиста, чтобы точно определить причину.

Поскольку ЭБУ играет очень важную роль в работе двигателя, любые проблемы с ним могут вызвать серьезные проблемы с общей функциональностью автомобиля. Поскольку компьютерные системы современных автомобилей довольно сложны и сложны, их также может быть сложно диагностировать. По этой причине, если вы подозреваете, что в ЭБУ вашего автомобиля возникла проблема, обратитесь к профессиональному технику для осмотра автомобиля, чтобы определить, потребуется ли вашему автомобилю замена ЭБУ.

Ищете считыватель кода OBD2 для диагностики контрольной лампы двигателя?

Посмотрите десятки отличных сканеров OBD2 здесь

купить сейчас

Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице.Цены и доступность могут быть изменены.

Что такое ЭБУ? Что это делает? Где он находится? — Переназначение ЭБУ и тюнинг двигателя Worcester

Электронный блок управления (ЭБУ), используемый в современных легковых и грузовых автомобилях, используется для управления двигателем и другими функциями компонентов. ЭБУ — это компьютер с внутренними предварительно запрограммированными и программируемыми компьютерными микросхемами, который мало чем отличается от домашнего компьютера или ноутбука. ЭБУ компьютера двигателя автомобиля используется для управления двигателем, используя входные датчики и выходные компоненты для управления всеми функциями двигателя.ЭБУ бывают разных производителей, форм и размеров. Вот список самых популярных марок ECU, используемых в британских автомобилях

.

• BOSCH
• DELCO
• ДЕЛФИ
• EEC V1
• FORD
• ДЖОНСОН
• МАРЭЛЛИ
• MELCO
• MITSUBISHI
• SAGEM
• SIEMENS
• ТРИОНИК

Что делает ЭБУ?

ЭБУ необходимы входные данные от датчиков транспортного средства, таких как датчик коленчатого вала и датчики распределительного вала, для вычисления информации с помощью программы, которая была сохранена в ЭБУ на программируемой микросхеме памяти.Программа ECU будет использовать введенную информацию датчика для вычисления необходимого выходного сигнала, такого как количество впрыскиваемого топлива и время зажигания катушки для запуска двигателя.

Для разных систем автомобиля используются разные ЭБУ. Различные используемые ЭБУ могут быть для трансмиссии, контроля тяги или ABS, AC, функций кузова и управления освещением, двигателя, подушек безопасности или любой другой системы, которую может иметь транспортное средство. Некоторые автомобили могут включать более одного ЭБУ в один блок, называемый модулем управления трансмиссией (PCM).Эти блоки могут быть преимуществом за счет наличия большего количества модулей в одном месте, но могут быть недостатком из-за добавления более длинных проводов для доступа к компоненту, с которым они работают.

Большинство новых транспортных средств начали использовать линию связи между различными модулями на транспортном средстве, поэтому они могут обмениваться информацией и не использовать резервные датчики. Например, датчик скорости на колесе определяет скорость колеса и будет входить в ЭБУ модуля антиблокировочной системы тормозов (ABS). Вместо того, чтобы посылать множество проводов от одного датчика к другим ЭБУ, ЭБУ АБС будет делиться информацией по сетевым линиям связи со всеми ЭБУ, которые используют эту информацию, например, трансмиссией для переключения передач, спидометром, чтобы показывать скорость автомобиль или система подвески для управления подвеской по мере необходимости.

Использование общих входных датчиков по всему автомобилю с использованием только двух линий передачи данных между блоками управления двигателем сократило количество проводов, используемых в транспортных средствах. Обмен информацией между модулями также означает, что им нужен общий язык между ними, чтобы они могли работать как группа. Когда один компьютер выходит из строя или не передает информацию из-за ошибки, это может повлиять на другие модули, если им нужен вход датчика от неисправного модуля.

ЭБУ двигателя в большинстве автомобилей подключается к бортовому диагностическому разъему и передает всю диагностическую информацию по этой линии всем другим модулям или ЭБУ.Это сокращает количество необходимых проводов, и вам не нужно обращаться к каждому ECU, когда вы хотите их проверить.

Где я могу найти / найти свой ЭБУ?

Поиск / поиск вашего ECU действительно зависит от марки и модели автомобиля. Эту информацию можно легко найти в Интернете. Мы составили список всех распространенных марок автомобилей в Великобритании и указали расположение блоков управления двигателем. Это будет регулярно обновляться.

AUDI

На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.Audi R8 имеет 2 блока управления двигателем, расположенные в заднем моторном отсеке

.

БЕНТЛИ

Continental GT Под пластиковой панелью с левой стороны моторного отсека x 2 ЭБУ

БМВ

Обычно находится под капотом за панелью сзади блока предохранителей В пластиковом ящике рядом с аккумулятором

CITROEN

Citroen AX, CS, SAXO, XANTIA, XSARA, ZX Под капотом в моторном отсеке

ФИАТ

Fiat COUPE DUCATTO, MAREA, MULTIPLA, PUNTO Внутри автомобиля, подножка переднего пассажира Под капотом в моторном отсеке

FORD

Ford ESCORT, FOCUS FIESTA GALAXY MONDEO PROBE SIERRA, TRANSIT Под пластиковой боковой обшивкой в ​​нише для ног со стороны водителя Под перчаточным ящиком на стороне пассажира Рядом с аккумулятором Внутри автомобиля, над педалями Внутри автомобиля, за центральной консолью Внутри автомобиля, за перчаточным ящиком Новый Ford Модели Diesel — N / S / F Колесная арка в пластиковом ящике

HONDA

Honda CIVIC, PRELUDE Подножка переднего пассажира под ковром или над перчаточным ящиком

HYUNDAI

Hyundai COUPE Подножка переднего пассажира под ковролином

ISUZU

Isuzu TROOPER Внутри автомобиля со стороны пассажира

LANDROVER

В пластиковом ящике рядом с аккумулятором. Внутри автомобиля под сиденьем водителя.В пластиковом ящике рядом с аккумулятором В пластиковом ящике рядом с аккумулятором Range rover Sport находятся За аккумулятором N / S / R моторного отсека

MAZDA

Mazda 6 и большинство других моделей находятся под ковриком в нише для ног со стороны пассажира. RX8 Внутренний пластиковый ящик O / S / F моторного отсека

MITSUBISHI

Модели

Evo — Над перчаточным ящиком со стороны пассажира. Shogun / L200 находятся над наружной боковой панелью со стороны пассажира

НИССАН

Nissan S13 / 300zx Внутри автомобиля, за центральной консолью Подошва переднего пассажира под ковриком Navara pre 2005 За центральной консолью Navara 2005> есть O / S / R моторного отсека X-Trial над перчаточным отсеком, 350z, 370z под капотом

PEUGEOT

Peugeot 106, 206, 306, 307, 405 и 406 205,309 Под капотом в моторном отсеке или Внутри автомобиля над рулевой колонкой

РОВЕР

Rover 200, 25D, 45D, 75D Под капотом со стороны пассажира

RENAULT

Renault 19, MEGANE, ESPACE CLIO, TRAFFIC 21 TURBO Под капотом со стороны водителя Под капотом Под капотом рядом с аккумулятором

СЕДЛО

На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.

SKODA

На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.

SUBARU

Модели Impreza Под ковром ниша для ног со стороны пассажира

SUZUKI

Suzuki SWIFT, BALENO, VITARA Внутри автомобиля над педалями или за перчаточным ящиком

VOLKSWAGEN

На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.
Т5, ЭБУ Т4 расположен под батарейным отсеком под капотом.

VAUXHAL

Модели Vectra, под пластиковой накладкой и крышкой в ​​o / s / r моторного отсека. Новые модели Vectra расположены в передней части переключателя колесной арки со стороны водителя.В моделях Zafira блок управления расположен в арке переднего колеса пассажира по направлению к переднему бамперу

.

Какая у меня марка и версия модели ЭБУ?

После того, как вы нашли и сняли свой ECU, вам, скорее всего, захочется узнать, какая у вас марка и модель ECU. На ЭБУ будет наклейка с маркой и некоторыми серийными номерами. Каждый ECU имеет свой собственный формат для идентификации модели ECU. Другой способ — использовать 2x PDF-файла ниже и найти свои автомобили, марку, модель, и в нем будет указана марка и модель вашего ECU.Если вы не уверены в марке и модели вашего автомобиля, воспользуйтесь нашим БЕСПЛАТНЫМ инструментом VRM, который находится в нижнем колонтитуле веб-сайтов. Просто введите регистрационный номер вашего автомобиля.

Что такое ЭБУ? Объяснение электронного блока управления (ЭБУ)

ЭБУ

или электронные блоки управления — одна из самых важных частей автомобиля. В автомобиле есть несколько ЭБУ, которые управляют разными функциями и контролируют несколько параметров.

Что такое ЭБУ?

Проще говоря, ЭБУ — это устройство, которое контролирует все электронные функции автомобиля.Это может быть как впрыск топлива, так и поддержание идеальной температуры в салоне, а также управление торможением и подвеской. У некоторых автомобилей есть несколько ЭБУ, управляющих различными функциями, в то время как у некоторых есть один, управляющий всем.

Аналогичное чтение: BHP vs Torque | Что такое настоящая сделка и почему?

В автомобилях с несколькими электронными блоками управления они разделены по выполняемым задачам. Вот некоторые из этих типов.

Загрузите приложение GoMechanic прямо сейчас!

Типы ЭБУ

В автомобилях с несколькими ЭБУ они разделены по выполняемым задачам.Вот некоторые из этих типов.

1. Модуль управления двигателем
   С помощью датчиков контроллер ЭСУД обеспечивает количество топлива и опережение зажигания, необходимые для получения максимальной мощности и экономии двигателя.
2. Модуль управления тормозом
   Используемый в автомобилях с ABS, BCM следит за тем, чтобы колеса не буксовали, и определяет, когда активировать торможение и отпускать тормоз, чтобы колеса не блокировались.
3. Модуль управления трансмиссией
   Используемый на автомобиле с автоматической коробкой передач, TCM обеспечивает максимально плавное переключение передач, оценивая обороты двигателя и ускорение автомобиля.
4. Telematic Control Module
   Еще один модуль с той же аббревиатурой, этот TCU обеспечивает работу бортовых служб автомобиля. Он контролирует спутниковую навигацию и подключение к Интернету и телефону в автомобиле.
5. Модуль управления подвеской
   Присутствующий в автомобилях с активными системами подвески, SCM обеспечивает правильный клиренс и оптимальные изменения подвески в зависимости от условий вождения.

Как работает ЭБУ? ECM

Работа ECU на самом деле не сложна, как можно было бы предположить.Это электронное устройство, в памяти которого хранятся базовые номера и параметры. Благодаря множеству датчиков вокруг транспортного средства, передающих данные ECU, он может эффективно управлять электронными системами и управлять ими, отдавая приказы по улучшению их производительности.

Давайте рассмотрим пример того, как ECU что-то контролирует, посмотрев, как срабатывают подушки безопасности во время аварии.

У автомобиля есть датчики, расположенные вокруг него, называемые датчиками столкновения, которые информируют ЭБУ о возникновении аварии.Затем ЭБУ измеряет скорость транспортного средства, когда оно попадает в аварию, а затем, используя свою бортовую память, сравнивает данные о том, следует ли запускать подушки безопасности или нет. Если данные предоставляют достаточную причину, ЭБУ срабатывает подушки безопасности. Учтите, что все это происходит за считанные миллисекунды.

Здесь рассказывается, как работает ЭБУ. Давайте посмотрим, что происходит, если он неисправен, и, что еще хуже, когда он выходит из строя.

Подробнее: Maruti Suzuki и ее автоматические автомобили (и трансмиссии) в настоящее время

Что произойдет, если ЭБУ неисправен?

Неисправный блок управления двигателем — это, наверное, худшее для автомобиля.Это будет работать, но это сильно повлияет на его производительность. Вы заметите резкое снижение расхода топлива и резкое переключение передач. Постоянное горение индикатора проверки двигателя может означать множество возможных ошибок, но неисправность ЭБУ является одной из основных.

Что произойдет, если ЭБУ выйдет из строя?

Машина вообще не заводится. ЭБУ управляет зажиганием двигателя, поэтому неисправный двигатель вообще не заводит. Другие функции не будут работать, но, честно говоря, если движок мертв, другие функции не имеют большого значения.

Это краткое описание электронного блока управления.

Что такое электронный блок управления?

Электронный блок управления (ЭБУ) — это небольшое устройство в кузове транспортного средства, которое отвечает за управление определенной функцией.

Современные автомобили могут содержать 100 или более ЭБУ, управляющие функции варьируются от основных (например, управление двигателем и гидроусилителем руля) до комфорта (например, электрические стеклоподъемники, сиденья и HVAC), а также безопасности и доступа (например, дверные замки и т. Д.). бесключевой доступ).ЭБУ также управляют функциями пассивной безопасности, такими как подушки безопасности, и даже основными функциями активной безопасности, такими как автоматическое экстренное торможение.

Каждый ЭБУ обычно содержит выделенную микросхему, которая запускает собственное программное обеспечение или прошивку и требует для работы подключения питания и передачи данных.

ЭБУ получает входные данные от различных частей автомобиля, в зависимости от его функции. Например, ЭБУ дверного замка будет получать сигнал, когда пассажир нажимает кнопку запирания / отпирания двери на двери автомобиля или на беспроводном брелоке.ЭБУ подушки безопасности будет получать входные данные от датчиков столкновения и от датчиков, которые обнаруживают, когда кто-то сидит на определенном сиденье. А ЭБУ автоматического экстренного торможения будет получать сигналы от направленных вперед радаров, которые обнаруживают, когда транспортное средство приближается к препятствию слишком быстро.

Затем ЭБУ будет связываться с исполнительными механизмами, чтобы выполнить действие на основе входных данных. В наших примерах ЭБУ дверного замка будет активировать исполнительный механизм, который запирает или отпирает соответствующую дверь. ЭБУ подушки безопасности выберет, какие подушки безопасности развернуть, в зависимости от местоположения пассажиров, а затем направит исполнительные механизмы для их развертывания.И ЭБУ автоматического экстренного торможения включит тормоза, чтобы предотвратить столкновение.

По мере того, как производители автомобилей продолжают добавлять функции и возможности, пространство становится проблемой. То есть для каждой новой функции требуется новый блок управления двигателем, а OEM-производителям не хватает места для их установки. Этот поэтапный подход также становится неэффективным.

Следующим логическим шагом является консолидация или повышающая интеграция для уменьшения сложности и более эффективного использования пространства. Smart Vehicle Architecture ™ Aptiv передает управление множеством функций контроллеру домена.Например, функции безопасности можно объединить в контроллер, ориентированный на безопасность, с функциями, работающими в параллельных программных приложениях на одном и том же оборудовании. При таком подходе роль выделенных ЭБУ будет уменьшаться по мере их интеграции в контроллеры домена, и отрасль продолжает двигаться к будущему программно-определяемых транспортных средств.

Система управления двигателем (EMS), объяснение работы

Система управления двигателем (EMS):

EMS означает систему управления двигателем, которая состоит из широкого спектра электронных и электрических компонентов, таких как датчики, реле, исполнительные механизмы и блок управления двигателем.Они работают вместе, чтобы предоставить системе управления двигателем важные параметры данных. Они необходимы для эффективного управления различными функциями двигателя. Кроме того, система управления двигателем встроена в современные двигательные технологии. К ним относятся системы MPFi и GDi в бензиновых двигателях и системы CRDi в дизельных двигателях для повышения производительности.

Система управления двигателем

: что такое ECU / ECM?

ECU означает блок управления двигателем, а ECM — модуль управления двигателем.Оба одинаковы. ECU / ECM также является общим термином для любого электронного блока управления / модуля соответственно.

ЭБУ (Фото: любезно предоставлено Bosch)

Блок управления двигателем:

Блок управления двигателем — это центральная часть системы управления двигателем, которая фактически является «мозгом» двигателя. Он играет важную роль в сборе, анализе, обработке и выполнении данных, которые он получает из различных подсистем. Кроме того, ЭБУ включает компьютер, который использует микрочип для обработки входных данных от различных датчиков двигателя в режиме реального времени.

Вход и выход ЭБУ

Электронный блок управления содержит аппаратное и программное обеспечение. Печатная плата ЭБУ состоит из микросхемы микроконтроллера или ЦП (центрального процессора). Программное обеспечение хранится на микроконтроллере или микросхемах на печатной плате. Можно перепрограммировать ЭБУ, обновив программное обеспечение или заменив микросхемы. Все датчики двигателя отправляют входные данные в виде электрических сигналов в ЭБУ. В свою очередь, ЭБУ управляет различными исполнительными механизмами, синхронизацией зажигания, изменением фаз газораспределения и т. Д.

Как работает ЭБУ?

На основе этих вводимых данных блок управления двигателем точно рассчитывает и выдает идеальную топливно-воздушную смесь. Он также регулирует частоту вращения двигателя на холостом ходу и ограничивает максимальную скорость автомобиля. Эта система также широко известна как «Электронная система управления двигателем » или EMS. Кроме того, можно настроить современные блоки управления двигателем в соответствии с различными автомобильными приложениями и различными требованиями клиентов. Кроме того, в некоторых автомобилях есть отдельный «модуль управления» для всех основных систем.Современный автомобиль имеет следующие отдельные модули управления, которые управляют соответствующими системами.

Различные модули управления в автомобиле

Блок управления двигателем подключается ко всем отдельным электронным модулям управления (ECM). Современный автомобиль состоит из более чем одного модуля управления, каждый из которых предназначен для каждой основной системы, что повышает производительность. Производители редко называют эти системы автомобильными компьютерами, поскольку они представляют собой несколько компьютеров, а не один.

Что такое блок управления двигателем?

Блок управления двигателем (ЭБУ) — это, по сути, «электронный мозг», который следит за тем, чтобы ваш двигатель всегда работал на высшем уровне.Для этого ЭБУ должен анализировать данные от множества различных входных сигналов датчиков. Затем он передает выходные сигналы различным другим компонентам, влияющим на их работу. Электронные блоки управления могут быть простыми или чрезвычайно сложными, и многие ранние электронные системы управления двигателем даже использовали гибридные цифровые / аналоговые системы.

Этот блок управления двигателем произведен Bosch для использования в
a Volvo.

Определение блока управления двигателем

В схемах наименования блоков управления двигателем нет стандартизации, что может привести к некоторой путанице.Фактически, аббревиатура «ECU» может также означать «электронный блок управления», который относится к любой встроенной системе , которая отвечает за работу различных систем с электронным управлением, которые встречаются в современных автомобилях.

Другие названия блоков управления двигателем

Электронные блоки управления часто открываются сзади, хотя некоторые из них покрыты эпоксидной смолой для дополнительной защиты.

Хотя блоки управления двигателем имеют множество разных названий и аббревиатур из алфавита, их обычно называют «блоками управления» или «модулями управления».Помимо «блока управления двигателем», еще одним общим общим термином является «модуль управления трансмиссией» или PCM. Когда используется этот термин, блок обычно управляет как двигателем, так и трансмиссией.

Кроме того, некоторые производители оригинального оборудования называют определенные ЭБУ своими именами. Например, Ford использовал серию блоков электронного управления двигателем (EEC), начатую с EEC-I. Сегодня они до ЕЭС-VI. Другие примеры включают электронную концентрированную систему управления Nissan (EECS) и системы одномодульного контроллера двигателя (SMEC) и одноплатного контроллера двигателя (SBEC) Chrysler.

Другие электронные блоки управления

Существует также ряд других типов блоков управления, которые могут работать с ЭБУ или вместе с ним. Помимо самого блока управления двигателем, наиболее распространенными являются:

История блоков управления двигателем

До того, как в автомобилях широко использовалось электронное управление, все должно было управляться механически. Эти ранние элементы управления двигателем использовали такие входные данные, как температура, уровень вакуума и другие входные данные, для механической регулировки таких вещей, как топливная смесь и время.

Когда впервые появились электронные системы управления, они были интегрированы с существующими механическими системами. Это привело к появлению гибридных цифровых / аналоговых систем управления, которые получили широкое распространение в 1980-х годах. Все датчики в этих системах были аналоговыми по своей природе, но электронная микросхема ПЗУ сохраняла дату в справочных таблицах. Эти данные затем можно использовать для активации различных механических органов управления двигателем.

Быстрое развитие электронного управления двигателем, вероятно, связано с экологическими нормами.Устройства контроля выбросов, такие как каталитические преобразователи, во многом помогли сократить выбросы, но электронное управление позволило сделать работу двигателя более жесткой и эффективной.

Хотя электронные системы управления двигателем, и особенно гибридные системы, использовались вместе с карбюраторами, стремление к снижению выбросов также привело к повсеместному переходу на систему впрыска топлива. В этих системах новые блоки управления двигателем могли осуществлять еще более жесткий контроль над топливно-воздушной смесью в прямом ответе на текущие условия движения в любой момент времени.

Что на самом деле контролирует ЭБУ?

Чтобы изменить работу двигателя для достижения максимальной эффективности, блок управления двигателем должен осуществлять прямой или косвенный контроль над множеством различных систем и параметров. Вот некоторые из вещей, которыми может управлять ЭБУ:

• Соотношение воздух / топливо
• Опережение зажигания
• Обороты холостого хода
• Регулировка фаз газораспределения

Блоки управления двигателем обычно управляют топливными форсунками, если они есть.

Входы блока управления двигателем

В ходе нормальной работы ЭБУ получает входные данные от различных датчиков и выдает выходные параметры, которые регулируют работу упомянутых выше систем. Некоторые из наиболее важных входов датчиков для ЭБУ включают:

• Датчик положения коленвала
• Датчик положения кулачка
• Датчик положения дроссельной заслонки
• Датчик массового расхода воздуха
• Датчик температуры охлаждающей жидкости двигателя
• Датчик детонации

Выходы блока управления двигателем

Ранние ЭБУ, включая гибридные системы, использовали простые справочные таблицы.Этот процесс включал проверку ввода по таблице, а затем предоставление вывода на основе соответствующего значения в таблице. Конечно, основным недостатком является то, что справочные таблицы основаны на совершенно новом механизме, работающем с максимальной эффективностью. Чтобы справиться с реальными условиями вождения, современные ЭБУ способны выполнять гораздо более сложный анализ и вычисление входных данных, которые они получают.

В дополнение к прямому управлению различными операциями системы двигателя через свои выходные сигналы, ЭБУ часто передает выходные параметры другим блокам управления.В частности, блоки управления трансмиссией часто полагаются на входные данные от ЭБУ для обеспечения правильной работы.

Неисправность блока управления двигателем

Поскольку блок управления двигателем отвечает за общую работу двигателя, отказ может быть как внезапным, так и катастрофическим. Если ЭБУ неисправен, двигатель может работать очень плохо или вообще не запускаться. Конечно, отказ ЭБУ относительно редок, если сравнить его с отказами всех компонентов, которыми он управляет, и датчиков, от которых он получает входные данные.

Если есть подозрение на отказ ЭБУ, важно проверить соответствующие датчики и другие системы, прежде чем делать выводы. Это связано с тем, что, хотя электронные блоки управления часто легко заменить, они редко бывают недорогими. Некоторые другие факторы, которые могут имитировать неисправный ЭБУ, включают плохое или корродированное заземление, корродированные или сгоревшие провода и другие подобные проблемы.

.
