Бесконтактная система зажигания на мотоцикл Урал, Днепр

Решая проблему надежности  системы зажигания на своем мотоцикле Урал, я пришел к выводу о необходимости  установки БСЗ…

Рассмотрев огромное изобилие вариантов бесконтактных систем зажигания, как на рынке, так и в интернете решил для себя делать самый простой вариант по электронной части. А именно, использовать жигулевские датчик Холла и коммутатор. Причиной для выбора именно такого сочетания послужило то, что я люблю ездить далеко и надолго, а согласитесь, при отказе в пути специфического блока именно для мотоцикла найти где-нибудь в глубинке замену  Саурману или оптодатчику не всегда возможно, так же как и возить с собой комплект контактного зажигания про запас. А уж запчасти на Жигули можно найти в любом поселке.

Поиск комплекта БСЗ

Итак, выбор сделан, осталось его воплотить в жизнь. Поехал на рынок. Купил коммутатор для ВАЗ 2108, датчик Холла и кусок проводки трамблера ВАЗ 2107.

Катушку купил от Оки двухвыводную. Еще понадобился старый корпус от прерывателя для изготовления панели крепления датчика Холла, который у меня был.

Как сделать бабочку для БСЗ

Самым простым, но не самым правильным вариантом было сделать бабочку модулятора, заказав ее у токаря, которую жестко можно было закрепить на валу. При этом угол опережения зажигания оставался бы постоянным все время. Можно конечно было бы к этому варианту добавить дополнительный блок ФУОЗ (формирователь угла опережения зажигания), но, исходя из моей концепции «надежность в простоте», меня этот вариант также не устроил. Я хотел, что бы двигатель работал так, как положено, без усложнения электронной части, поэтому опять поехал на рынок и купил новый ураловский кулачек с центробежным регулятором. К подбору кулачка подошел ответственно и купил самый надежный, а не китайский.

Изготавливаем пластину для датчика холла

Взял старый корпус от прерывателя, удалил из него все внутренности, спилил вертикальные стенки до горизонтальной плоскости. Получилась такая вот пластина.

Далее, подумав как закрепить датчик Холла, решил его «притопить» и закрепить снизу пластины, благо свободного места под пластиной оставалось 3 мм, для крепления датчика в самый раз.  Этот вариант крепления представлялся мне самым жестким, плюс винты крепления датчика не будут откручиваться от вибраций двигателя, так как упрутся в корпус.  Сделал необходимый пропил в пластине по ширине датчика, просверлил два отверстия и нарезал резьбу М3. Установил датчик Холла на пластину, закрепил винтами М3 с потайными головками.

Изготавливаем модулятор для БСЗ

Замерил расстояние по вертикали от прорези в датчике до края пластины. Получил расстояния от нижнего края щели датчика 6 мм от верхнего 10 мм. Установил пластину на мотоцикл, установил кулачек с центробежным регулятором на место, посмотрел как садится нижний край кулачка по отношению к пластине, он должен быть примерно на одном уровне.  Перенес расстояние от пластины до центра прорези в датчике на корпус кулачка.

В моем случае оказалось 8 мм. Разметил горизонтальную линию. В на этом уровне будут приварены шторки. Линию разметки оставил на выпуск.

Промерил расстояние от центра вала, на который садится кулачек, до корпуса датчика Холла через щель – 28-29мм. Решил,  диаметр бабочки должен быть 54 мм, что бы оставался зазор в 2 мм между краем шторки и корпусом датчика. Где-то на форумах по обсуждению БСЗ вычитал, что для правильной работы коммутатора необходим цикл 2/1. То есть две части сектора закрыты, одна часть открыта.  Получается 120 градусов  металл, 60 градусов прорезь.

Определил центральную ось кулачка. Если смотреть на кулачек прямо по центру отверстия, то увидим, что кулачок не круглый. Круглые только две части, а две как бы сточены. Ось проходит через центры обоих скругленных частей, т. е. там, где контакты остаются разомкнутыми. Путем нехитрых вычислений, на кулачке я разметил четыре вертикальные линии.  Получил четкие границы секторов по горизонтали и вертикали.

Заказал у токаря оправку –  круглую металлическую шайбу толщиной 8 мм, диаметром 54 мм и с внутренним отверстием 22 мм, что бы круглая часть кулачка садилась в шайбу впритирку, без люфта. Сектора для модулятора сначала вырезал из картона.  С  металлом поступил так: вырубил зубилом из 1 мм листа железа круглую заготовку, просверлил  отверстие по центру под болт  М8. Загнал в это отверстие болт, затянул  гайкой, вставил в дрель, включил дрель и аккуратно напильником подшлифовал края заготовки до нужного диаметра и формы.

Разметил полученную заготовку на 4 сектора, два по 120 градусов и два по 60 градусов. Аккуратно распилил по одной  размеченной стороне на две половинки, сложил обе части воедино, и по оставшейся линии сделал пропил. Получил нужные сектора. Далее зажав сектора опять в тиски, сделал, как на бумажной заготовке, выпил под место приварки необходимой формы.

После всех этих манипуляций отправился к сварщику. Ну а там все просто. Вставили кулачек в выточенную токарем оправку. Уложили на оправку лепестки, сориентировали их по размеченным линиям и приварили к эксцентрику. Самая сложная деталь БСЗ бабочка-модулятор была готова.

Установка БСЗ на мотоцикл

Установка на мотоцикл не заняла много времени. Старое зажигание было уже демонтировано. На его место установил пластину с датчиком Холла, поставил на место бабочку-модулятор.

Определил места, где будет находиться коммутатор (в моем случае возле аккумулятора) и катушка зажигания (под передней частью бака).

Провода от катушки к свечам использовал силиконовые с автомобильными резиновыми наконечниками (не раз потом они выручали меня в сильный дождь). Протянул проводку на коммутатор от датчика Холла, предварительно немного удлинив ее.

Подключил плюс  коммутатора и катушки зажигания к проводу штатной проводки, который раньше шел на прерыватель, а минус коммутатора на корпус, болтом крепления коммутатора. Минусовой провод катушки подключил к выводу №1 коммутатора, как указано в схеме. Включил зажигание и крутанул мотор киком. Искра была. Оставалось выставить зажигание.

Выставляем зажигание первый раз с модулятором-бабочкой БСЗ.

Зажигание выставляем практически так,  как описано в руководстве, но с некоторыми поправками на то, что у нас теперь нет контактов. Момент размыкания определяем искре на свече при прохождении шторки модулятора через датчик Холла.

Итак. Выставляем коленвал в метку Р (раннее зажигание, первая метка, полное совпадение стрелки на коленвалу и риски в центре окошка). Выкручиваем свечу из левого цилиндра, надеваем высоковольтный провод,  обеспечиваем свече надежную массу.  Разводим грузики до упора и поворотом корпуса пластины с датчиком Холла ловим момент искры. Поймав положение пластины, при котором проскакивает искра, затягиваем ее тремя винтами. Проверяем еще раз, что бы убедиться, что при затягивании не сбит угол. Искра должна проскакивать в момент максимального расхождения грузиков. Следующим шагом проверяем угол опережения на втором цилиндре.

 Проворачиваем коленвал на 360 градусов (полный оборот) до совпадения риски и метки Р. И проверяем наличие искры в точке полного развода грузиков. (Пластину с датчиком Холла не трогаем) Если искра появляется в момент полного расхождения, то можно вас поздравить, все сделано правильно.

Доводим модулятор до ума.

Если при проверке второго цилиндра искра появилась раньше, чем грузики достигли максимума или не появилась вообще, значит модулятор был сделан несоосно.  В этом случае искра будет в цилиндрах при разных углах опережения зажигания. Убирается этот недочет достаточно просто следующим образом.

Давайте сначала разберемся, почему не появилась искра. А не появилась она по той причине, что шторка модулятора до конца не открылась, не прошла полностью свой путь. Надо просто помочь ей открыться, немного подпилить ее край надфилем (тот который находится в прорези датчика Холла). Чтобы не перепутать края модулятора, тот край который «не искрит» помечаем фломастером или каким другим способом и дальше подпиливаем именно его до момента появления искры.

(Мне так хватило четыре хода надфиля и искра появилась).

Теперь разберем вариант появления искры до максимального развода грузиков. Шторка открывается раньше, чем грузики достигли максимального развода. Необходимо переустановить зажигание именно по этой стороне модулятора. Коленвал не трогаем, он у нас уже установлен в нужном положении метка Р в центре окошка для нужного цилиндра. Откручиваем три винта пластины с датчиком Холла, разводим грузики до максимума и ловим момент искры. Поймали? Отлично. Затягиваем пластину, проверяем искру при максимальном разводе грузиков. Теперь проворачиваем коленвал на полный оборот до появления в окошке метки Р для следующего цилиндра. В этом положении коленвала опять пробуем получить искру. Ее быть не должно. Помечаем этот край модулятора фломастером и подрабатываем надфилем до появления искры. Теперь модулятор у вас доведен и зажигание выставлено под 80-й бензин.

Как выставить зажигание на мотоцикле Урал под 92-й бензин

Если вы используете 92-й, то необходимо зажигание немного подкорректировать, сделать немного раньше. Установите коленвал в положение когда метка Р только-только показалась в окошке, под верхний обрез окна. В этом положении проведите установку зажигания.

Добавлю от себя, что  в этом сезоне, на этом варианте зажигания мой мотоцикл прошел около 8000 километров. Погодные условия были самые разнообразные от +3⁰ ночью до +45⁰ в жару в степях.  Не раз приходилось ездить и под сильными продолжительными ливнями. Не было ни малейшего сбоя в системе зажигания.

Редакция онлайн журнала «Мой автомобиль.Юг»

Это может быть интересно

Коммутатор электронный 6 конт. ВАЗ 2101-2107, 2121 с БСЗ, 2108-2109 ВТН (0529.3734)

Коммутатор зажигания электронный 0529.3734
6 контактный (также в наличии есть 7-контактный)
ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, НИВА 2121 с бесконтактной системой зажигания
ВАЗ 2108, 2109, 21099 (Лада Самара)
ЗАЗ 1102, 1103, 1105 (Таврия, Славута)

предназначен для работы в бесконтактных системах зажигания автомобилей ВАЗ-2108, ВАЗ-2109, «Таврия» и других, в том числе иностранного производства, оснащенных аналогичными системами зажигания с датчиком Холла.

Коммутатор работает комплектно с катушкой зажигания типа 27.3705 и распределителем 40.3706, 53.3706 или другими с аналогичными параметрами.

Данный коммутатор разработан специально для возможности установки на автомобили с электрическими цепями низкого качества.

Имеет повышенный рабочий температурный диапазон. Надежность и соответствие техническим условиям гарантируется при температуре радиатора коммутатора до 115 °С. Данное изделие имеет осциллограммы токов и напряжений несколько отличные от традиционных, в процессе эксплуатации имеет нагрев радиатора на низкой частоте оборотов коленчатого вала двигателя, что предусмотрено. Начиная с 2007 г. коммутатор 0529.3734 обладает защитой от короткого замыкания в цепи питания датчика Холла.

Согласно требованиям к системам зажигания, коммутатор обеспечивает защиту датчика Холла* от перенапряжения путем стабилизации подаваемого на датчик напряжения.

Коммутатор сконструирован для работы по однопроводной схеме, в которой с корпусом автомобиля соединен отрицательный вывод источника питания.  Рабочий режим коммутатора — S1 по ГОСТ 3940.

Коммутатор устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и штатного разъема, при этом необходимо обеспечить надежный контакт между основанием коммутатора и корпусом автомобиля

Технические данные:

Диапазон рабочих температур, °С -40 .. +100   Номинальное напряжение питания, В 12,0   Допустимые пределы напряжения питания, В 6,0 . . 18,0   Диапазон бесперебойного искрообразования, об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя 20 .. 7000   Ток коммутации, А 7,5 ± 0,2   Время безыскровой отсечки коллекторного тока, с 1 .. 2   Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин. при частоте искрообразования более 200 Гц (6000 об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя), В 25,0   Максимально допустимые импульсные перенапряжения положительной и отрицательной полярности, В 200,0

Бесконтактное зажигание на ВАЗ 2107 своими руками (фото и видео)

Наряду с другими вариантами усовершенствования агрегатов и систем автомобиля ВАЗ 2107 рассматривается система бесконтактного (электронного) зажигания (БСЗ) вместо стандартной. Такая модернизация позволяет обеспечить стабильное повышенное напряжение на свечах зажигания, что, в свою очередь, облегчает пуск двигателя и увеличивает энергию искры.

Установка и регулировка системы бесконтактного зажигания – дело достаточно непростое, поэтому если у вас нет достаточных навыков работы с автомобильной электроникой, лучше доверить эту работу специалистам. Если же вы чувствуете, что вы в состоянии установить комплект БСЗ на ВАЗ 2107 самостоятельно, тогда внимательно изучите данную инструкцию и приступайте к работе.

Для работы понадобятся следующий набор инструментов и материалы:

• Ключ на 8;
• Ключ на 10;
• Ключ на 13;
• Крестообразная отвертка;
• Два самореза;
• Дрель со сверлом соответствующего саморезам диаметра;

Естественно, кроме всего этого, должна быть приобретена система электронного бесконтактного зажигания, точнее комплект ее составляющих: катушка, коммутатор, распределитель и провода для подключения всех элементов между собой.

Ниже приведена принципиальная схема, согласно которой  подключается система бесконтактного зажигания для ВАЗ 2107.

Трамблер

Последовательность работ, которые необходимо выполнить для того, чтобы установить комплект новых деталей на ВАЗ 2107, особой разницы не имеет. Поэтому можем начать с замены трамблера. Снимаем крышку распределителя для доступа к бегунку. Чтобы упростить себе задачу по дальнейшей регулировке БСЗ, следует сразу выполнить некоторые подготовительные мероприятия: установка бегунка трамблера в положение, которое будет легко повторить при монтаже нового распределителя; отметка на блоке напротив средней метки на шкале трамблера, служащей для регулировки зажигания.

Ключом на 13 полностью откручиваем гайку крепления трамблера после чего снимаем его. Отключаем провод высокого напряжения, соединяющий катушку зажигания и трамблер. Устанавливаем новый бесконтактный датчик распределитель, при этом нужно выставить бегунок таким образом, чтобы он соответствовал положению старого. Корпус нового трамблера требуется выставить по меткам, среднюю напротив оставленной ранее на корпусе двигателя. Одеваем крышку трамблера и комплект проводов высокого напряжения.

Катушка

Далее, необходимо заменить катушку зажигания. Ключом на 8 откручиваем гайки крепления проводов к контактам катушки. При помощи ключа на 10 откручиваем крепление катушки к кузову. Установка новой катушки требует особого внимания — следует учесть возможное несоответствие расположения контактов «Б» и «К».  Для удобства можно развернуть новую электронную катушку относительно крепежа, тем самым расположив контакты так же, как на старой.

Закрепив катушку, подключаем к ее контактам старые провода (обычно один синего, второй коричневого цвета), и новые, с разъемами для подключения к трамблеру и коммутатору. Они обычно имеют такую же расцветку, как и стандартные. Обычно в ВАЗ 2107 коричневые провода подключаются к контакту «К», а синие – к «Б». Осталось подключить высоковольтный провод, который соединяет катушку и трамблер.

Коммутатор

Последний элемент в схеме, наличие которого требует бесконтактная электронная система зажигания – коммутатор. Идеальное место, в котором может быть выполнена его установка в ВАЗ 2107 – между бачком омывателя и левой фарой. Там есть ровная площадка, на которую и установим коммутатор, радиатором к кузову. Прислонив коммутатор, отмечаем места для сверления отверстий в кузове, через которые и прикручиваем его саморезами, при этом нужно под один из саморезов прикрутить черный (нулевой) провод от колодки подключения.

По окончании всех вышеописанных работ, следует еще раз внимательно проверить соединение проводов согласно принципиальной схемы. Если все сделано правильно, можно пробовать заводить двигатель. Обычно с этим проблем не возникает, остается только отрегулировать зажигания, для обеспечения максимально эффективной работы двигателя.

Регулировка

Безо всяких приборов выставить угол опережения зажигания можно опытным путем.  На прогретом до рабочей температуры (80-90 градусов), при движении со скоростью 40 км/час необходимо переключиться на 4 скорость и выжать педаль газа. Если электронное бесконтактное зажигание удалось  выставить правильно, должна возникнуть кратковременная детонация, после которой двигатель должен начать постепенно набирать обороты. Если появился стук клапанов – необходимо провернуть трамблер по часовой стрелке примерно на градус. Операцию повторяют, пока стук не прекратится. Если же при проверке появляется провал в оборотах двигателя, трамблер проворачивают в противоположную сторону.

Кроме регулировки угла опережения зажигания новая система может потребовать регулировки карбюратора. Карбюратор ВАЗ 2107 имеет два регулировочных винта – количества и качества. Регулировка осуществляется следующим образом:

1. Вращением винта количества добиваются частоты оборотов двигателя, равной 1200-1300. Далее, винтом регулировки качества выставляют максимальные обороты.
2. Повторяют операцию, описанную в п.1, до тех пор, пока при оборотах 1200-1300, винт регулировки качества будет установлен в положение, соответствующее максимальным оборотам двигателя.

Специалисты рекомендуют при установке БСЗ выполнить не только регулировку, но и чистку и продувку карбюратора, чтобы увидеть реальный эффект от данной модернизации.

Коммутатор на ваз 2108 — где находится, сколько стоит, схема

Назначение коммутатора

Коммутатор предназначен для прерывания электрического тока протекающего по первичной обмотке катушки зажигания, по сигналу с датчика Холла. В результате прерывания образуется ток высокого напряжения, поступающий на свечи зажигания.

Помимо этого коммутатор автоматически регулирует период накопления тока в катушке зажигания в зависимости от частоты вращения коленчатого вала. А так же отключает подачу тока через катушку зажигания при неработающем двигателе, но включенном зажигании.

Какие признаки укажут на неисправность коммутатора

Самый очевидный признак неисправности коммутатора – это потеря так называемой искры, а также перебои в работе двигателя, к примеру, он может начать плохо заводиться и быстро глохнуть даже после прогрева.

Менять коммутатор из-за потери искры сразу не рекомендуется, так как такую неисправность порой вызывают и другие автомобильные комплектующие, которые выходят из строя:

• датчик Холла;
• разрыв ремня ГРМ;
• плохой контакт в распределителе;
• поломка катушки зажигания. Если неисправность будет обнаружена именно в этом элементе, то, по мнению специалистов, катушку нужно заменить, а не тратить время на ее починку.

Если диагностика вышеописанных комплектующих подтвердит их исправность, придется приступить к проверке более сложного устройства, которое называется коммутатором.

Принцип действия коммутатора

При работе системы зажигания импульсы с датчика Холла, установленного в трамблере, поступают на вывод «6» коммутатора и далее через него в первичную обмотку катушки зажигания. При прерывании тока в первичной обмотки катушки зажигания магнитное поле в ней резко сжимается и индуцирует ЭДС 22-25 Квт, что дает искру на свечах достаточную для воспламенения топливной смеси.

Схема подключения коммутатора

Неисправности коммутатора

«Горит коммутатор»

Двигатель автомобиля не запускается

Двигатель «троит» — перебои в искрообразовании

Применяемость коммутатора на автомобилях ВАЗ 2108, 2109, 21099

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099 применяются коммутаторы: 36.3734, 3620.3734, 76.3734, 133.3774-01, RT1903, PZE1022 и их аналоги разных производителей.

Проверка и замена устройства

Осуществляя проверку и ремонт бесконтактной системы зажигания автомобиля, требуется обязательно проверить работоспособность коммутатора. Для тестирования этого прибора нужно под рукой иметь стандартный набор инструментов. Помимо этого понадобится контрольная лампочка с напряжением 12 В.

Полная проверка элемента осуществляется на специализированном стенде, который позволяет не только определять наличие импульса, но и его длительность. Использование контрольной лампы дает возможность определить наличие только импульса при тестировании прибора в домашних условиях. Для осуществления проверки работы коммутатора нужно проделать следующие операции.

1. Требуется обесточить бортовую сеть машины. Это делается путем отключения отрицательной клеммы аккумуляторной батареи от электроцепи.
2. При помощи рожкового ключа №8 на катушке зажигания отсоединяется клемма «К», имеющая красно-коричневый провод, подключаемый к клемме «1» контактной колодки коммутационного устройства.
3. Отключенный провод соединяется со своей клеммой на катушке зажигания через лампочку, после чего минусовая клемма аккумулятора подключается к бортовой сети. При включении стартера лампа должна мигать. Отсутствие миганий говорит о выходе коммутатора из строя.

Для демонтажа устройства потребуется отключить аккумулятор, отсоединить клеммную колодку с проводами. После этого нужно отвернуть винты крепления и снять коммутатор. Монтаж устройства проводится в обратном порядке.

При эксплуатации авто во избежание выхода из строя коммутатора требуется проводить периодическую очистку поверхности охлаждающего радиатора.

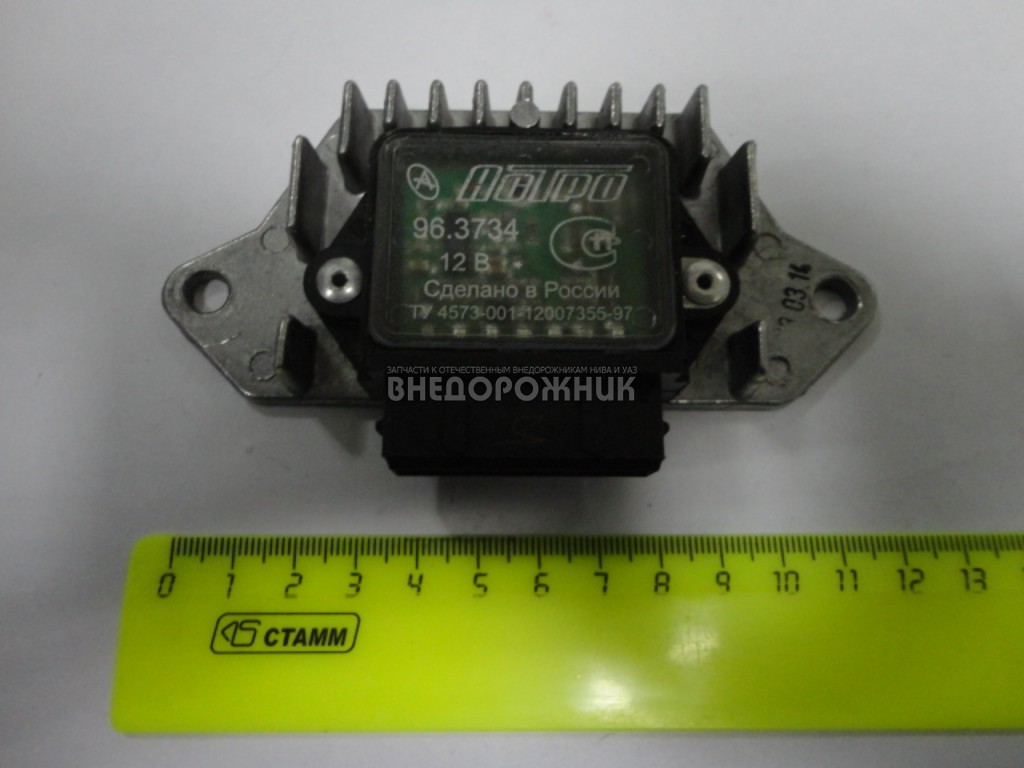

Микропроцессорный коммутатор с автоматическим октан-корректором “Астро” 962.3734

НАЗНАЧЕНИЕ Микропроцессорный коммутатор 962.3734 с автоматическим октан-корректором (далее МКАОК) обеспечивает искрообразование в бесконтактных системах зажигания четырехцилиндровых, четырехтактных бензиновых двигателей внутреннего сгорания. Устанавливается на автомобили: ВАЗ-2105, -2106, -2107, -2108, -2109, -2110, -21213, -2130 и их модификации.

МКАОК позволяет: — автоматически корректировать угол опережения зажигания в зависимости от качества используемого бензина, нагрузки и других факторов, без вмешательства водителя; — контролировать исправность датчика Холла и цепь управления коммутатором; — установить начальный момент зажигания. Устанавливается на легковые карбюраторные автомобили, оборудованные аналоговой бесконтактной системой зажигания.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ МКАОК построен на микроконтроллере с применением широкополосного датчика детонации. Обработка сигналов, поступающий со штатных датчиков и датчика детонации, позволяет системе автоматически корректировать угол опережения зажигания в зависимости от качества используемого бензина, нагрузки и других факторов, без вмешательства водителя. Работоспособен без датчика детонации как обычный коммутатор.

ПРЕИМУЩЕСТВА НАД ДРУГИМИ КОММУТАТОРАМИ • Автоматическая корректировка угла опережения зажигания (УОЗ) • Диагностика неисправностей • Позволяет установить начальный момент зажигания без специального оборудования • Снижение расхода топлива (при исправном двигателе с отрегулированным карбюратором) • Увеличение ресурса двигателя • Повышение тягового момента двигателя на низких оборотах • Улучшение динамики разгона • Облегченный запуск двигателя (многоискровой режим) • Снижение шумности работы двигателя (резкое снижение детонаций) • Быстрое отключение катушки зажигания (0,5 сек. )

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ • Напряжение питания 8…16 В • Допустимая частота вращения коленчатого вала 6000 об/мин • Диапазон корректировки УОЗ 0…11° • Корректировка УОЗ в сторону уменьшения при пуске двигателя 3° • Дискретность корректировки УОЗ, за такт зажигания: — в сторону уменьшения (при детонации) 1…2° — в сторону увеличения 0,1…0,2° • Ток коммутации 7,5…8,5 А • Максимальный потребляемый ток 3 А • Время отключения катушки зажигания 0,5 с. • Диапазон рабочих температур –40…+85 °C • Масса, не более 200 г.

Установил его на свободное технологическое отверстие с резьбой ∅8 мм (шаг резьбы 1,25 мм) со стороны масленого щупа около 1-го цилиндра. Поскольку мой двигатель хорошо настроен, особой разницы я не заметил, но думаю он свою работу выполняет.

Приобрёл данное устройство уже давно неизвестно с какой целью, теперь нашёл куда поставить.

состав комплекта

место крепления ДД

коммутатор

Коммутатор – основа бесперебойной работы двигателя

Автомобиль ВАЗ 2109 оснащен бесконтактной системой зажигания.

Система включает в себя свечи зажигания, четыре высоковольтных провода (по одному на каждую свечу), датчик Холла, трамблер, катушку зажигания и, собственно, коммутатор.

Рис. 1 Цепь зажигания Ваз 2109 Схематическое изображение.

Система зажигания генерирует электрический импульс (искру), тем самым обеспечивая воспламенение смеси топлива и воздуха в камерах сгорания, необходимое для работы двигателя.

Коммутатор отвечает за циклическую подачу импульсов к катушке зажигания, это необходимо для исправной работы всей системы в целом.

Таким образом, при неисправном коммутаторе искра будет подаваться с перебоями или же совсем отсутствовать. Передвигаться на таком автомобиле не представляется возможным.

Сам коммутатор ВАЗ 2109 состоит из алюминиевого корпуса и микросхемы, установленной на нем. Прибор крепится в подкапотном пространстве и соединяется проводами с катушкой зажигания.

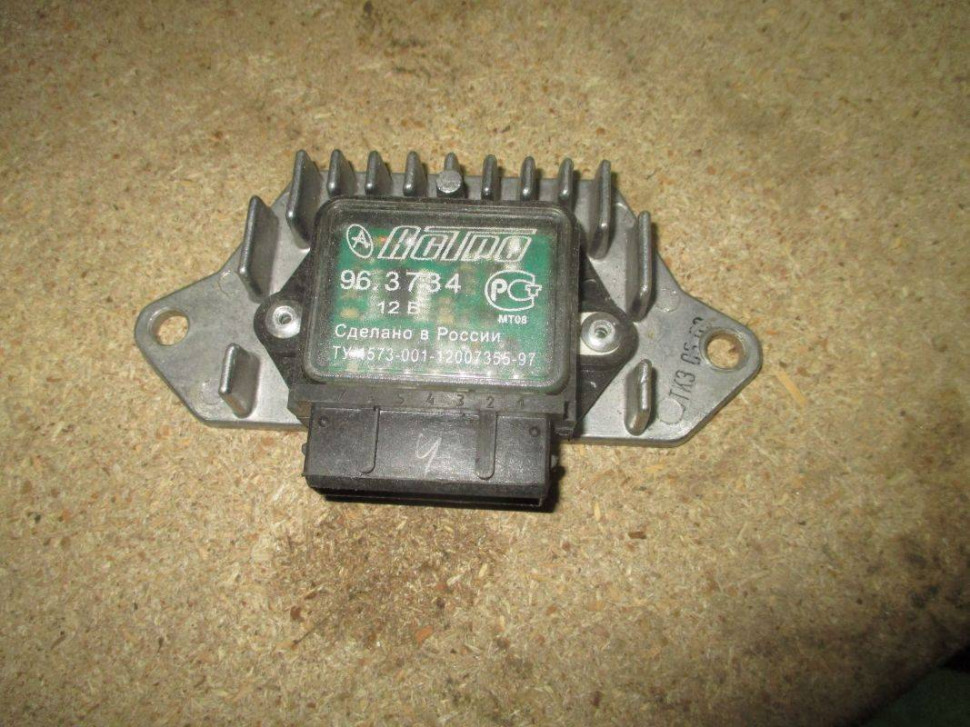

Рис. 2 Внешний вид коммутатора ВАЗ 2109.

Конструкция корпуса и способ крепления позволяет коммутатору успешно переносить вибрации, возникающие при движении авто.

Коммутатор бесконтактной системы зажигания ВАЗ 2109 имеет следующие эксплуатационные характеристики:

• Диапазон напряжения 6–16 Вольт.
• Рабочее напряжение 13,5 Вольт.
• Сила тока коммутации 7,5–8,5 Ампер.
• Коммутатор в исправном состоянии обеспечивает бесперебойную подачу искры в цилиндры с частотой вращения коленвала до 7000 оборотов.

Совет: Алюминиевый радиатор на корпусе коммутатора необходим для теплоотдачи нагревающегося прибора. Иногда его необходимо чистить от загрязнения, чтобы избежать перегрева микросхемы.

Как устроена бесконтактная система зажигания?

Система зажигания карбюраторного двигателя 21083 ВАЗ 21083, 21093, 21099

На примере системы зажигания карбюраторного двигателя 21083 автомобиля ВАЗ 21083 (21093, 21099) попробуем разобраться как она устроена и как работает.

Схема бесконтактной системы зажигания карбюраторного двигателя 21083

Схема бесконтактной системы зажигания двигателя 21083

Устройство бесконтактной системы зажигания

1. Генератор.

Обеспечивает подачу электрического тока при работе двигателя автомобиля. В частности, подает напряжение в систему зажигания.

2. Аккумуляторная батарея.

Обеспечивает подачу электрического тока при запуске двигателя.

3. Монтажный блок предохранителей и реле.

Служит для коммутации проводов электрических цепей низкого напряжения, в частности системы зажигания.

4. Катушка зажигания.

Выдает ток высокого напряжения на распределитель зажигания.

5. Коммутатор.

Выдает импульс для искрообразования (размыкая цепь питания первичной обмотки катушки зажигания) в том или ином цилиндре по сигналу с датчика Холла.

6. Датчик Холла.

Формирует управляющий импульс (снижая напряжение) для коммутатора, сигнализирующий о необходимости искрообразования в том или ином цилиндре двигателя.

7. Распределитель зажигания (трамблер) с вакуумным и центробежным регуляторами опережения зажигания.

Служит для формирования управляющего импульса на коммутатор (датчик Холла), распределения импульсов высокого напряжения по свечам зажигания (“бегунок”), коррекции угла опережения зажигания в соответствии с режимом работы двигателя (центробежный и вакуумный регуляторы).

8. Высоковольтные провода (бронепровода).

Служат для передачи тока высокого напряжения от катушки зажигания на крышку трамблера и далее к свечам зажигания.

9. Замок зажигания.

Служит для замыкания цепи системы зажигания. Через него поступает электрический ток в систему зажигания.

10. Реле зажигания.

Служит для разгрузки контактов выключателя зажигания (замка) и подачи напряжения на катушку и коммутатор.

11. Свечи зажигания.

Служат для образования искры в камерах сгорания двигателя и поджига топливной смеси.

Неисправность системы зажигания ваз 2109

Проверка системы зажигания.

Неисправности системы зажигания ваз 2109 определяется по наличию искрового разряда на высоковольтных проводах и свечах зажигания. Для проверки искрового разряда в целях безопасности и наглядности лучше применить разрядник. С его помощью можно отрегулировать зазор искрового промежутка, что нельзя сделать на свече. Система зажигания считается исправной, если искра пробивает расстояние в 10 мм. и имеет синий цвет.

Первым делом проверяется искра на центральном проводе. При наличии проводится проверка на двух любых свечных проводах. Если искра есть только на одном проводе, то причина в провороте бегунка и его необходимо сменить. Если нет искры ни на одном свечном проводе, то причина в пробое или провороте бегунка трамблёра. Для проверки снимите крышку трамблёра и бегунок. Во втулке бегунка, которой он насаживается на вал, проверьте целостность прилива, который входит в прорезь вала и не даёт проворачиваться бегунку на валу. При исправности посадите бегунок на место, извлеките центральный провод из гнезда крышки, удерживая его пассатижами на расстоянии 2 — 5 мм от бегунка проверните двигатель стартером. Наличие искрового разряда между проводом и бегунком свидетельствует о его пробое.

Нет искры на центральном проводе.

Вернёмся к проверке искры на центральном проводе если есть неисправность системы зажигания ваз 2109 и рассмотрим случай отсутствия искры на центральным проводе. Причина этого может быть неисправность коммутатора, датчика холла в трамблёре, отсутствие питания на электрооборудовании системы зажигания, обрыв ремня ГРМ, неисправность катушки зажигания, обрыв или замыкание между собой или на корпус соединительных проводов.

Проверка коммутатора.

Проверить коммутатор с долей вероятности можно по стрелке вольтметра, если он установлен на панели приборов или подключить вольтметр к питающим проводам системы зажигания. При включении зажигания вольтметр начинает показывать напряжение бортовой сети, а через некоторое время, примерно 10 – 15 секунд, стрелка должна отклониться ещё дальше показывая прирост напряжения. Это происходит из-за отключения коммутатором катушки зажигания, которое происходит, в случае если коленвал не начинает вращения.

Если прироста напряжения нет, то необходимо проверить наличие питания на клемме катушке зажигания коммутаторе. Для этого отключите разъем от коммутатора, включите зажигание, соедините один конец контрольной лампы с корпусом автомобиля, а вторым коснитесь вывода 4 на разъёме. Если контрольная лампа горит, то питание на коммутатор поступает. Коснитесь контрольной лампой вывода 1 разъёма коммутатора. Если контрольная лампа горит, то питание на катушке зажигания есть и первичная обмотка катушки целая. Если контрольная лампа не горит, то проверьте питание на клеммах катушки зажигания. Наличие питания на выводе «Б» и отсутствие на второй клемме говорит об обрыве первичной обмотки катушки зажигания, а наличие питания на обеих клеммах об обрыве провода от катушки до коммутатора.

Если нет питания на выводе 4 разъёма и клемме «Б» катушки зажигания, тот необходимо проверить контактную группу замка зажигания. Для этого проверьте наличие питания на голубом с чёрной полосой проводе. При наличие на нём питания устраните обрыв в проводах или плохой контакт в соединениях в цепи от замка зажигания до катушки зажигания и коммутатора.

Как снять панель приборов на ВАЗ 2109

Если часть автомобилей ВАЗ 2109 имеет высокую панель, то другая часть — низкая. Схемы несколько отличаются, потому что предлагаем вашему вниманию подробное описание приборной панели и приборной панели из девятки с невысокой панелью.

Ознакомимся со схемой приборной панели и ее компонентов, основываясь на изображении ниже.

Эта схема имеет следующие элементы.

комн.	Что это такое
	Комбинация приборов
	Замок зажигания
	Центральные форсунки отопления и вентиляции салона
	Боковые форсунки системы отопления и вентиляции салона
	Крышка Бардац.
	Заглушка
	Выключатель обогрева стекол на задних дверях
	Задний переключатель возврата оптики
	Выключатель аварийной сигнализации
	Центральный выключатель наружного освещения
	Панель управления отоплением и вентиляцией салона
	Гнездо радио
	Рычаг КПП
	Рычаг ручного стояночного тормоза
	Пепельница
	Сигарета
	Рычаг управления стеклоочистителем и стеклоочистителем
	Педаль газа
	Педаль тормоза
	Сцепление
	Ручка закрытия воздушной заслонки
	Выключатель Klason
	Манекен Damage Data Damage Pen
	Переключатель подсветки приборной панели
	Ручка управления гидроуправлением
	Рычаг привода замка капота
	Рычаг управления светом и поворотниками

Комбинация приборов

Что касается совмещения приборов в ВАЗ 2109 с невысокой панелью, то она имеет следующую схему.

Согласно представленному изображению, компоненты комбинации инструментов следующие.

комн.	Что это такое
	Спидометр
	Указатель температуры охлаждающей жидкости
	Вольтметр
	Указатель уровня топлива в баке
	Контрольная лампа резерва топлива
	Эконометр
	Суточный пробег автомобиля
	Счетчик общего пробега автомобиля
	Контрольная лампа заряда аккумуляторной батареи
	Контрольная лампа воздушной заслонки
	Аварии срабатывания контрольной лампы
	Контрольная лампа низкого уровня тормозной жидкости
	Контрольная лампа включения ручного тормоза
	Контрольная лампа аварийного давления масла
	Контрольная лампа включения поворотных указателей
	Включающая лампа Performance Optics
	Фонарь заднего хода противотуманной оптики
	Инспекционная лампа дальнего света
	Контрольная лампа заднего обогрева

Разборка

Причин демонтажа нижней панели ВАЗ 2109 может быть несколько:

• Кузовной ремонт;
• Ремонт компонентов панели;
• Шумоизоляция автомобиля;
• Желание поменять старую торпеду на новую и т. Д.

Независимо от причин, которые заставили вас самостоятельно снять панель своими руками, делать это нужно строго по инструкции.

Предлагаем вам пошаговую инструкцию, которая позволит вам самостоятельно снять низкопанельный тип, установленный на ВАЗ 2109.

1. Снимите ручки управления печкой. Всего три.
2. Снимите ручку переключателя вентилятора печки. Для этого его необходимо перерисовать.
3. Откручиваем консоль на 2-х креплениях накладки панели приборов. Накладку необходимо перекладывать самостоятельно.
4. Выключить колодку с проводкой от переключателя задней противотуманной оптики.
5. Отсоедините пару силовых колодок и один подводящий провод от переключателя обогрева заднего стекла.
6. Отсоедините колодку с проводкой от аварийного выключателя.
7. Снимите колодку с проводкой с внешнего выключателя света.
8. Выключите подушку для кормления прикуривателя.
9. Отключаем колодку с проводкой от прикуривателя и снимаем накладку панели.
10. Снимите 4 фиксатора панели управления печкой.
11. Откручиваем 2 крепления козырька к панели приборов.
12. Снимите сам козырек с самого козырька.
13. Пружинные зажимы должны быть сжаты.
14. Снимите кузовной комбинированный кузов с панели.
15. Отвинтите гайку крепления спидометра, затем отсоедините его трос.
16. Отсоедините колодку с проводами (он белый) от панели приборов.
17. Снимите шланг с штуцера экономометра, затем снимите штифт.
18. Отсоедините трос от спидометра, который сбрасывает показания счетчика пробега за сутки.
19. Из комбинации устройств теперь необходимо отключить красный блок.
20. Снимите ручку освещения щитка приборов и ручку указателя фар. Их нужно вытащить.
21. Отвинтите гайку крепления подсветки устройства.
22. Выкрутите фары дальнего света датчика фар.
23. Снимите рулевое колесо и его переключатели.
24. Вставьте ключ в замок зажигания, поверните его в положение 1. Так вы выключите противоугонное устройство. Только после этого можно выключить подушку питания замка зажигания.
25. Откручиваем 2 болта крепления и 2 гайки рулевых трубок.
26. Снимите эту трубку, взявшись за нее за замок зажигания.
27. Потянуть за ручку воздушной заслонки (речь идет о поддоне карбюратора). Должна появиться тяга. После этого ручка снимается с тяги.
28. Отвинтите 2 крепления направляющей воздушной заслонки, удерживая ее на панели приборов.
29. Выкрутите крепежный винт сбоку на левой панели приборов.
30. Отвинтите крепления нижней фиксации панели слева.
31. Аналогичным образом снимаем крепления сбоку и снизу с правой стороны панели приборов.
32. Откручиваем винт крепления панели, которая находится внутри перчаточного ящика.
33. С обеих сторон от панели остается одно крепление, которое нужно открутить, чтобы снять приборку.

Низкая панель собирается в обратной последовательности, если не планируется замена ее на более современную или с измененной конструкцией.Тогда сборка зависит конкретно от того, какой щиток вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не проще демонтажных работ. Поэтому не стоит расслабляться, выполнив половину дела.

Плотчка ВАЗ Замок зажигания. Конструктивные замки зажиганий всех автомобилей ВАЗ Поставить Замок зажигания ВАЗ 2109

> Замок зажигания ВАЗ 2108 2109 21099 Есть старые и новые образцы:
-Звезда имеет четыре позиции, реле и длинный ключ,
-Новая без реле и с коротким ключом на три позиции.
У замка зажигания две функции:
-Электрическая: замыкание контактов в зависимости от положения ключа.
-Maeanic: блокировка руля без ключа. То есть без ключа невозможно повернуть руль, даже если электрическая часть замка будет направлять машину. Для поворота руля потребуется разобрать замок и снять механическую блокировку.
Неисправности По электрической части Замка зажигания, ВАЗ 2108 2109 21099 всего две (как и вся электрика):
1) Нет контакта в определенном ключевом положении.При этом машина может или отдельные потребители работать не будут.
2) наличие контакта там, где это не нужно. В этом случае замок начинает таять, дымиться и издавать характерный запах.
Замена
1) Снимаем катушку руля. Для этого откручиваем саморезы, скрепляющие верхнюю и нижнюю его часть между собой. Сняв защиту, сразу же получите доступ к замку зажигания и ворующим выключателям.

Крышка руля ВАЗ 2109

2) Откручиваем пластиковую облицовку замка зажигания отверткой. Убери это.

Замок зажигания ВАЗ 2109

3) Снять контактную группу Замок зажигания.

Подключается к остальной проводке с помощью вилки. Если замена производится на замке зажигания нового образца, то потребуется немного переделать проводку.

Контактная группа Замка зажигания ВАЗ 2109

К этому легко подключиться, так как у них разные схемы.
4) Затем откручиваем механическую часть штуцера замка на руле.

Замок зажигания без контактной группы

Отвинтить механическую часть замка

Новый замок устанавливается в обратной последовательности.
Отдельно продается контактная группа замка зажигания, которую можно заменить на несенсорный весь замок.
Проверка правильности работы Замок зажигания ВАЗ 2108 2109 21099:
Для проверки исправности замка в случае подозрения нужна схема, указывающая, какие контакты замыкаются между собой при разных положениях ключа в замке зажигания .

Схема нового образца замка зажигания

Схема старого замка зажигания образца

Схема представлена ​​ниже:
Пояснения к схеме (по цветам проводов контактной группы):
Красный — на стартере,
Розовый — + 12В,
Коричневый — + 12В для включения реле зажигания ,
Белый — включение реле зажигания,
Черный, Синий — Прочие потребители.
Положение клавиши «0»:
Ни один провод в контактной группе не должен звенеть с другими.Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении реле зажигания и на синий с черным проводом запитаны от Системы зажигания ВАЗ 2108 2109 21099.
Белое закрытое с коричневым, розовое с синим и черным.
Позиционный ключ «2»:
В этом положении реле зажигания снова остается включенным, на реле включения стартера подается + 12В.
Белый с коричневым, розовый с красным и черным.
Положение клавиши «3»:
В этом положении замыкаются цепи, обеспечивающие подсветку автомобиля, габариты, сигнализацию дальнего света Свет фар
Коричневый закрытый с черным, энергичный с черным.
Типичный пример неисправности контактной группы: не заводится машина. Крутящий стартер,. Начинаешь грешить переключателем, датчиком Холла, т. Но потом оказывается, что все нормально, просто систему зажигания не съедают. То есть из Замка зажигания ВАЗ 2108 2109 21099 не течет по системе зажигания.

Всем владельцам этого автомобиля необходимо знать, что представляет собой схема и возможные нарушения в работе этого замка. В случае поломки, зная эти вещи, вы сможете решить проблему самостоятельно.

Прежде всего, следует отметить, что есть замки зажигания старого образца — с реле, четыре положения, у которых есть длинный ключ. А новый образец без реле, с тремя позициями (короткий ключ).

При любой из неисправностей может помочь ремонт замка, однако, если он не исправит ситуацию, потребуется полная замена устройства или его контактной группы в зависимости от проблемы.

Однако перед тем, как предпринимать какие-либо меры, следует убедиться, что замок зажигания действительно неисправен.Проверить правильность и правильность срабатывания замка можно с помощью проводов, соединяющих провода, которые в зависимости от различных положений ключа показаны, между контактами которых происходит замыкание.

Несмотря на то, что сломан замок зажигания или сгорела его контактная группа, мы в любом случае открываем замок.

Итак, для замены замка необходимо произвести следующие действия:

Необходимо снять катушку руля, открутив винты, соединяющие верхнюю и нижнюю части колеса.При снятии защиты мы получаем доступ к самому замку и переключателям похищения.

Снимите облицовку с пластика, открутив ее отверткой.

Установите новый замок, соблюдая все эти действия в обратном порядке.

Даже с учетом того, что замок можно отремонтировать, все же лучше, если будет такая возможность его поменять. При этом очень важно позаботиться о том, чтобы новый замок был действительно качественным.

На автомобиле ВАЗ 2109, как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования.Этот элемент состоит из механической и электрической части. Механическая часть отвечает за блокировку руля при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электрочашки в зависимости от выбранного положения.

Виды замков зажигания ВАЗ 2109.

Замок зажигания, как уже было сказано, довольно важный элемент в любом автомобиле. Практически все оборудование в машине работает через замок зажигания. Что это за исключение? Независимо от замка зажигания в «девятке» функционируют только подсветка заднего номерного знака, габаритные огни, стоп-сигналы, сигнализация, подсветка приборной панели и освещения салона.

При этом сам замок зажигания на автомобилях ВАЗ 2109 может происходить по-разному: нового образца — трехпозиционным, коротким ключом и без реле зажигания, либо старого образца — четырехпозиционным, длинным ключом и реле.

Схема замка зажигания ВАЗ 2109.

,
1. реле зажигания,
2. Штекерный разъем выключателя зажигания,
3. выключатель зажигания.

Название режимов, положение замка и цепи питания.

Положение замка	Контактные телефоны	Цепи, входящие в комплект
0 — Отключено	30 и 30/1.	Автомобиль обесточен, питание осуществляется только в цепях, подключенных напрямую к АКБ
«I» — зажигание	30 — int	При текущем положении основные работы — наружное освещение, длинные и низкие фары, подсветка приборов и освещение в автомобиле.
	30/1 — 15/1	У всех должны работать приборы управления, задний фонарь хода, очиститель лобового стекла, обмотка возбуждения генератора, указатели поворота, блок управления электромагнитным клапаном холостого хода.
	30/1 — 15/2	В этом положении работает дальний свет фар, задний передний противотуманный, очиститель и обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор охлаждения двигателя, фартер.
«II» — стартер	30 — внутренний
	30/1 — 15/1	Те же цепи, что и у «розжига»
	30–50	Включает стартер
III — Парковка	30 — int	Те же цепи работают как «зажигание»
	30/1 — Р.	Парковочное освещение

Как проверить исправность / неисправность замка зажигания «Девятка»?

Замок зажигания, как и любой другой элемент автомобиля, может выйти из строя. В такой ситуации необходимо отремонтировать замок зажигания или, в случае серьезной неисправности, просто заменить этот элемент на новый. Однако в последнем случае перед проведением этой замены следует убедиться в исправности неисправности замка зажигания. Как это сделать?

Ключ зажигания необходимо вставить в замок зажигания и установить этот ключ в определенное положение.Во время таких действий следует замкнуть цепь, по которой оценивается работоспособность замка. Например, при повороте ключа зажигания в третье положение должна сработать система защиты, а при повороте ключа в нулевое положение эта система должна отключиться. Любые отклонения здесь будут говорить о реальных проблемах с зажиганием.

Еще один способ проверить работоспособность замка — покрутить руль. Его не следует блокировать. Блокировка должна срабатывать только при вторичном повороте ключа зажигания из первого положения во второе.А во втором положении ключ как известно можно повернуть только с нулевого положения.

Наиболее частые проблемы с замком зажигания.

Многие из «девятки» владельцев отмечают одну неприятную особенность своих железных «коней» — это то, что со временем замок зажигания в них просто тюрьма. Даже если установили совсем недавно. Скорее всего, данный дефект — заводской брак и вам нужно обратиться в магазин, где вы приобрели новый замок зажигания (для этого лучше оставить чеки таких покупок на возврат.Однако, если этот вариант вам недоступен, не спешите отчаиваться!

Дело в том, что при запуске двигателя клин замка зажигания на стартер поступает напряжение, что может привести к выходу из строя этой детали. Но это вовсе не значит, что нужно бежать за новой деталью в автомагазин. В этой ситуации вы можете просто купить силиконовую смазку и наносить ее внутрь замка каждый раз, когда замок будет щелкать.

С учетом того, что замок зажигания предназначен для выполнения двух функций, все поломки делятся на механические и электрические.Классифицировать механические неисправности можно по сканированию личинки в одном из положений, когда нет возможности повернуть ключ. Контактная группа, которую пора менять, когда при повороте ключа двигатель двигателя не запускается или произошла деформация.

Электрические неисправности могут появиться в любом положении ключа, так как связаны с нарушением целостности электросети.

В ситуации, когда нет контакта — все компоненты системы не работают.При наличии контакта не в том месте, где он требуется, произойдет короткое замыкание и перегрев, что приведет к необходимости установки нового замка.

Замена и проверка системы зажигания

Для замены замка зажигания необходимо выполнить все действия в определенной последовательности:

1. Перед заменой необходимо снять минусовую клемму с АКБ.
2. Снимите кожух рулевой колонки и два переключателя под колесом.
3. После этого нужно вставить ключ в замок зажигания и поставить на ноль.Это необходимо для того, чтобы отключить противоугонное устройство.
4. Далее откручиваем 4 болта, на которых держится замок зажигания. Если установлены болты с режущей головкой, их следует сбить молотком и зубилом.
5. Отвинтив (сбив) болты, вытащите их из отверстий с помощью плоскогубцев.
6. С левой стороны снимаем кронштейн, а затем с правой — снимаем замок зажигания.
7. Затем отсоедините блок проводов от электрического разъема.
8. Купите под панелью приборов, отсоедините разъемы замка зажигания от реле.

Установка нового замка должна производиться пошагово в обратном порядке.

Для проверки контактов на проводной колодке используйте омметр. На приборе должен быть отлит ноль. Если его показания другие — смените группу контактов.

Для смены группы контактов необходимо выполнить следующие действия:

1. Воспользовавшись отверткой, открутите винт, на котором крепится крышка.
2. Начните с пластиковых защелок, удерживающих крышку, затем снимите ее.
3. Удалите контактную группу.

Замок зажигания ВАЗ 2109 очень важный и в то же время очень капризный автомобильный механизм. И в сегодняшней статье мы постараемся разобрать его важность и капризность, т.е. его неисправности. Замок зажигания служит для подачи напряжения на электрические цепи в зависимости от расположения ключа. Замок состоит из 2-х частей. Это механическая и электрическая часть.

Как уже писали, в нашей девятке замок зажигания — очень важный механизм. По нему проходит практически вся машина электрика. Без замка зажигания могут работать только несколько устройств, а это:

1. Габаритные огни.

2. Тревога.

3. Освещение салона.

4. Стоп-сигналы.

5. Подсветка заднего номера.

Это необходимо для того, чтобы остановиться на трассе или в городе в неосвещенном месте, нам не нужно было включать зажигание, чтобы нас заметили.

Схема замка зажигания ВАЗ 2109.

Замки

на ВАЗ 2109 могут быть разных образцов. Есть 2 образца, это: новый и старый. Из старого есть новый, только отсутствие реле, укороченный ключ и три позиционных положения вместо четырех.

1. Реле зажигания

2. Разъем замка зажигания

3. Выключатель зажигания.

Положения замка зажигания.

0 — автомобиль обесточен.

I — зажигание.Все устройства электросхемы работают.

II — стартер. Начинает крутить стартер, отключаются ближний свет фар.

III — Парковка. Все устройства работают как в положении зажигания.

Замок зажигания ВАЗ 2109 неисправности.

Самая частая проблема замка зажигания — его развитие и заклинивание. При таких приметах необходимо сразу менять замок зажигания целиком, т.к. в случае заклинивания можно элементарно сжечь стартер и тогда ремонт будет в цене стартерной стоимости.Еще одна из частых проблем — выход из строя контактной группы. В этом случае у вас сразу несколько устройств. Например, у меня сразу перестали работать фары, печка, прикуриватель, обогреватель заднего стекла. Замена контактной группы на новую сразу все заработало.

Какие самые лучшие фары на ВАЗ-2109. Задние фонари на ВАЗ-2109

Фары — один из важнейших компонентов каждого автомобиля. Без них продолжать движение ночью просто невозможно.Но сегодня фары — это не только элемент освещения, но и повод обратить внимание на внешний вид автомобиля. Поэтому данная статья будет посвящена штатным и альтернативным фарам для ВАЗов «девятого семейства».

О габаритных лампах

Номинальная мощность головных фар, устанавливаемых на автомобили ВАЗ «девятого» семейства, составляет около 60 Вт. Срок службы такой оптики может составлять 10 и более лет в зависимости от интенсивности эксплуатации и нагрузок. Однако, если фара изготовлена ​​не производителем, а является копией / подделкой, она прослужит не более нескольких недель.

Следовательно, если вы выбираете стандартные фары, то ориентироваться нужно только на оригинального производителя. Что касается альтернативной оптики, то в промышленных масштабах она не производится, и здесь приходится полагаться только на добросовестность производителя. А вот как выбрать и установить качественные передние и задние фары на ВАЗ 2109, мы расскажем позже. А пока об особенностях и отличительных особенностях тюнингованных ламп.

Преимущества использования альтернативной оптики

Почему все больше автовладельцев предпочитают покупать именно альтернативную, нестандартную по внешнему виду фару? На это есть несколько причин.Во-первых, альтернативная оптика — это красиво. Любая машина, имеющая фары необычного дизайна, оригинальные и неповторимые. Особенно такая оптика актуальна в сфере тюнинга. Штатными фарами сложно подчеркнуть стиль и индивидуальность той или иной машины. Во-вторых, тюнингованные фары на ВАЗ 2109 устанавливаются из-за ненадежной конструкции штатных. Дело в том, что с годами в штатной оптике окисляются контакты, и лампы начинают гаснуть. В некоторых случаях из-за плохого герметика на поверхность рефлектора попадает влага, а само стекло начинает «потеть» и мутнеть. Установка новых стекол на фары (ВАЗ 2109) не вариант. Более радикальным и эффективным решением станет покупка готовых, альтернативных светильников. При попадании воды внутрь фары может быть короткое замыкание на плате, из-за чего одновременно срабатывают несколько сигналов.

Почему лучше брать светодиоды?

Среди альтернативной оптики две категории ламп: ксеноновые и светодиодные. В последнее время все большую популярность приобретают светодиодные фонари. Их конструкция проще, а в производстве такие фонари дешевы.

Сам светодиод представляет собой полупроводниковое устройство, преобразующее электрический ток в свет. Диод состоит из кристалла, помещенного на подложку. Кроме того, в комплект входят контакты и оптическая система. Как видите, конструкция диодной оптики не очень сложна по сравнению с ксеноном (а это всего лишь один блок зажигания и дорогие линзы).

Превосходство диодов над ксеноновыми

Но не только достоинства диодных ламп в этом. Есть и другие плюсы. Например, диодные фары просты в установке и не занимают много места.Такие фары работают на ВАЗ 2109 порядка 10-15 лет. Большой срок службы — отличительная черта светодиодных ламп. Сама работа фар происходит в 3-5 раз быстрее, чем у аналогичных ксеноновых и галогенных. Конечно, самое главное — это энергосбережение. Эта оптика почти не потребляет электричество, а включенный ксенон может разрядить аккумулятор через пару часов при выключенном генераторе (поэтому дневные ходовые огни сделаны из светодиодных лент).

Специалисты прогнозируют, что в будущем диоды полностью вытеснят из автомобилестроения классический «галоген» и такой же ксенон.И дело не только в большом количестве преимуществ, но и в стоимости их изготовления.

Фонари передние и задние

Если вы думаете, что светодиоды могут состоять только из задних фонарей (на ВАЗ 2109-21099), то глубоко ошибаетесь. Да, сейчас многие автомобили оснащены диодными стоп-сигналами. Но это не значит, что кристаллы не могут гореть перед машиной. Если правильно спроектировать отражатель и рассеиватель, можно получить фару, которая будет светить так же ярко, как ксеноновая фара. Однако это не ослепит встречных водителей.Но пока на рынке встречаются только задние альтернативные фонари с диодами на «восьмерку» и «девятку». Передняя настроенная оптика — это некая смесь, где за основу взята ксеноновая линза, а вокруг нее диодные «ангельские глазки». Ниже на фото вы можете увидеть, как работает такая оптика.

В принципе сделать диод из галогенной фары можно и своими руками. Для этого достаточно купить набор таких фонариков (фото ниже).

Стоят они около 100 рублей и устанавливаются прямо на место штатных «галогенов».Ниже вы можете увидеть, насколько ярко светит эта оптика.

Таким образом, устанавливать светодиодные тюнинговые фары на ВАЗ 2109 следует по нескольким причинам:

• Это стильно. Вряд ли какая-либо оптика может давать такой красивый и одновременно яркий свет.
• Это дешево. Стоимость диодных блочных фар в несколько раз ниже, чем ксеноновые и галогенные.
• Надежно. Даже после продолжительных перепадов температуры, постоянного тряски и вибрации они продолжают сиять так же ярко и красиво.
• Это безопасно. Диодные лампы (если они установлены как стоп-сигнал) хорошо видны ночью. Если это передняя фара, она не слепит водителя, как ксенон, и обычно освещает проезжую часть. Мощность диодных ламп может доходить до 6000-12000 К.
• Это законно. Установив спереди диодную лампу, ее можно использовать как ДХО. При этом он не выгорит и не потемнеет, как обычный «галоген».

Как правильно выбрать фары для ВАЗ 2109?

Критерии выбора одинаковые для любой оптики.И не беда, покупаете ли вы на ВАЗ 2109 ксенон, диод, противотуманные фары или даже стоп-сигналы. Итак, на что обращать внимание при покупке?

В первую очередь необходимо оценить внешний вид товара. Какой бы формы ни была фара, ни в коем случае ее детали не должны скрипеть и болтаться. Особое внимание уделите качеству герметика. Его следует нанести на весь контур стекла. Если герметик присутствует лишь частично, значит, этот продукт неисправен. Также неплотные трещины могут стать причиной короткого замыкания или частого запотевания фар изнутри.

Дополнительно оцените поверхность стекла товара. Неважно, стоп-сигнал это или головная оптика, стекло у нее должно быть целым и без царапин. При наличии незначительных деформаций вы имеете право попросить у продавца скидку. Но ни в коем случае не покупайте товары с треснувшим стеклом. Эта фара больше не используется.

Фары на ВАЗ 2109 с тонировкой

При выборе оптики некоторые автомобилисты покупают так называемые тонированные фары (то есть стекло покрыто тонкой черной пленкой).С одной стороны, красиво, а с другой — очень опасно. Судите сами, ведь после установки такого комплекта стоп-сигналов многие водители просто не заметят горения лампы, особенно в дневное время. Да и с ГИБДД проблемы могут возникнуть. Поэтому ставьте на первое место безопасность, а уж потом красивый дизайн. Помните, что любой тюнинг не должен ухудшать безопасность автомобиля.

На выбор производителя

Производитель также играет важную роль при покупке оптики.Если это обычная фара, ориентируйтесь на выбор продукции марки «Киржач» или «ОСВАР». Товар другого производителя уже не является оригинальным. Если вы хотите установить на ВАЗ 2109 фары другого производителя, будьте готовы к тому, что на поверхность отражателя и диффузора всегда будет попадать вода.

Что касается альтернативных фар, то здесь выбор производителя не ограничен. Поэтому мы ориентируемся на ценность. Цена на фару на ВАЗ 2109 колеблется от 3 до 9 тысяч рублей за комплект передних и от 1 до 3 тысяч за пару задних.Это своеобразная «золотая середина» в ценовой категории. За такую ​​стоимость действительно можно найти и установить на ВАЗ 2109 качественные тюнингованные фары.

Модели с хорошей противотуманкой

Что касается противотуманных фар, то самыми хитовыми товарами считаются лампы с повышенной светоотдачей от производителей Osram ( модель Night Breaker) и Philips (Xtreme Vision). По заявлению производителей, эти модели противотуманных фар обладают повышенным световым потоком. Лампы Philips EcoVision считаются менее яркими, но более прочными.Также на рынке можно найти китайские противотуманные фары марки Nord YADA. Стоимость их самая низкая по сравнению с аналогами, однако качество сборки соответствующее.

Подводя итог

Итак, мы выяснили все особенности штатных и тюнингованных фар, устанавливаемых на автомобили ВАЗ «девятого» семейства. Глядя на фото, несложно догадаться, какую важную роль в дизайне автомобиля играет оптика. Альтернативные фары делают вид автомобиля более завершенным, подчеркивают стиль его владельца и при этом отлично справляются с его основной функцией — освещением дороги.Дизайн фар может быть самым разнообразным. Особенно это касается задних фонарей. Они выполнены в виде кристаллов, светодиодов и диодных лент, которые светятся по контуру фары. Но в любом случае альтернативная оптика сделает дизайн вашей «девятки» неповторимым и неповторимым.

Напоследок отметим, что после удачной установки любая фара (даже противотуманная) должна пройти процедуру регулировки. На автомобилях ВАЗ 2109 он выпускается по следующей схеме.

В этом случае машина должна стоять на ровной поверхности, а давление во всех шинах должно быть не менее 1.9 и не более 2,2 атмосферы.

Помните, что неправильная регулировка может привести к ослеплению других участников дорожного движения. Берегите себя и правильно выбирайте фары.

Конструкция замков зажигания всех автомобилей ВАЗ. Распиновка замка зажигания ВАЗ Снятие замка зажигания ВАЗ 2109

Добро пожаловать!
Замок зажигания выходит из строя довольно редко, но все же случается. После выхода из строя замка, конечно, его нужно заменить на новый, но как это сделать? Некоторые люди до сих пор знают ответ на этот вопрос, а некоторые нет.Для несведущих людей мы как раз подготовили эту статью, в которой подробно будет описан ход замены замка зажигания. А в конце статьи вы найдете видеоролик, в котором подробно будет описан процесс замены этой блокировки.

Примечание!
Для замены замка зажигания вам понадобятся следующие инструменты: Во-первых, вам понадобятся отвертки, а также дрель, небольшой молоток, плоскогубцы и обязательно нужно запастись зубилом!

Резюме:

Когда нужно менять замок зажигания и контактную группу?
Его необходимо заменить при поломке, а также при утере ключа, и даже если личинка в замке перестала крутиться и застопорилась на одном месте.
Контактная группа подлежит замене при ее деформации, и даже если после поворота ключа в замке двигатель автомобиля перестал запускаться.

Как заменить выключатель зажигания, проверить контактную группу и заменить на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие:
1) В начале «Батарея — это аккумуляторная батарея», открутите гайку, удерживающую фиксатор «-» на аккумуляторе, а затем выбросьте фиксатор. (О том, как снять минусовую клемму с АКБ, читайте в статье «Замена АКБ на ВАЗ», в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба переключателя под рулевым управлением. (О том, как снять крышку и оба переключателя, читайте в статье: «Замена подрулевых переключателей»)

• Далее, для наглядности, операция будет показана со снятым рулевым колесом, но вы все равно можете снять замок зажигания, не снимая рулевое колесо.

3) Далее вставьте, если замок позволяет, то в этом случае вставьте в него ключ зажигания и установите его в положение «0».

Примечание!
Ключ должен быть установлен в это положение только для отключения противоугонного устройства!

4) Теперь снимите четыре болта, которыми крепится выключатель зажигания.Если у вас срезаны болты с головкой, то сбейте их молотком и зубилом. (Обязательно прочтите абзац «»)

Примечание!
Если это не помогло, то в этом случае попробуйте просверлить все четыре болта, но только осторожно, ничего не повредив!

5) После того, как болты будут ослаблены, извлеките их из отверстия плоскогубцами.

7) Отсоедините электрический разъем.

8) И, наконец, залезть под панель приборов, а уже там отсоединить разъем идущий от замка зажигания к реле.

Установка:
Установка нового замка производится в порядке, обратном снятию.

Проверка контактов блока проводов:

1) Сначала снимите замок с автомобиля, используя текст выше.

Примечание!
Прибор должен четко показывать «0», иначе замените контактную группу!

Замена контактной группы:

1) Сначала на снятом замке зажигания отверткой открутите винт, которым крепится крышка переключателя зажигания.

2) Затем с помощью отвертки выдавите две пластиковые защелки, фиксирующие крышку замка.

3) Затем снимите крышку.

4) И, наконец, снимаем контактную группу с замка зажигания.

Примечание!
Установка контактной группы производится в обратной последовательности!

Важно!
Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонке четырьмя болтами, на некоторых автомобилях он крепится всего двумя болтами, а сверху фиксируется крючком, указанным красной стрелкой!

На автомобиле ВАЗ 2109, как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования. Этот элемент состоит из механической и электрической части. Механическая часть отвечает за блокировку руля при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электрические цепи в зависимости от выбранного положения.

Виды замков зажигания ВАЗ 2109.

Выключатель зажигания, как уже было сказано, очень важный элемент в любой машине. Практически все оборудование в машине работает через замок зажигания.Что это за исключение? Независимо от замка зажигания в «девятке» работает только подсветка заднего номерного знака, габаритные огни, стоп-сигналы, сигнализация, подсветка приборной панели и внутреннее освещение.

При этом сам замок зажигания на автомобилях ВАЗ 2109 может быть разным: новая модель — с тремя положениями, коротким ключом и без реле зажигания, либо старая модель — с четырьмя позициями, длинным ключом и реле. .

Схема замка зажигания ВАЗ 2109.

,
1. реле зажигания,
2. разъем выключателя зажигания,
3. выключатель зажигания.

Название режимов, положение замка и схема питания.

Положение ключа в замке	Текущие контактные номера	Цепи, входящие в комплект
0 — отключено	30 и 30/1	Автомобиль обесточен, питание подается только в цепях, подключенных напрямую к АКБ
«I» — зажигание	30 — INT	При текущем положении ключа выполняются следующие работы — внешнее освещение, дальний и ближний свет фар, освещение приборов и освещение в салоне автомобиля.
	30/1 — 15/1	Все приборы управления должны работать, свет реверс, дворник, обмотка возбуждения генератора, указатели поворота, блок управления электромагнитным клапаном холостого хода.
	30/1 — 15/2	В этом положении ближний и дальний свет фар, задние противотуманные фары, очиститель и обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор охлаждения двигателя, очистители фар.
«II» — стартер	30 — INT
	30/1 — 15/1	Цепи работают те же, что и в положении «зажигание»
	30–50	Стартер включается
«III» — парковка	30 — INT	Работают те же цепи, что и в положении «зажигание»
	30/1 — R	Стояночное освещение

Как проверить исправность / неисправность замка зажигания «девятка»?

Замок зажигания, как и любой другой элемент автомобиля, может выйти из строя.В такой ситуации необходимо либо отремонтировать выключатель зажигания, либо в случае серьезной неисправности просто заменить этот элемент на новый. Однако в последнем случае, прежде чем проводить эту замену, следует убедиться в том, что замок зажигания действительно неисправен. Как это сделать?

Ключ зажигания необходимо вставить в замок зажигания и установить этот ключ в определенное положение. Во время таких действий должна быть замкнута цепь, по которой судят о работоспособности замка.Например, при повороте ключа зажигания в третье положение должна сработать система безопасности, а при повороте ключа в нулевое положение эта система должна отключиться. Любое отклонение здесь укажет на настоящую проблему с зажиганием.

Еще один способ проверить работу замка — повернуть руль … Он не должен блокироваться. Блокировка должна работать только при повторном повороте ключа зажигания из первого положения во второе. А во втором положении ключ, как известно, можно повернуть только из нулевого положения.

Самые частые проблемы с замком зажигания.

Многие владельцы «девяток» отмечают одну неприятную особенность своих железных «коней» — то, что со временем замок зажигания в них начинает просто заклинивать. Даже если установили совсем недавно. Скорее всего, данный дефект является заводским и вам необходимо обратиться в магазин, где вы приобрели новый выключатель зажигания (для этого лучше сохранять чеки на такие покупки) для возврата. Однако, если этот вариант вам недоступен, не спешите отчаиваться!

Дело в том, что при пуске двигателя клинья замка зажигания поступают на стартер, что может привести к выходу из строя этой детали.Но это вовсе не значит, что за новой запчастью нужно бежать в автомагазин. В этой ситуации вы можете просто купить силиконовую смазку и наносить ее на внутреннюю часть замка каждый раз, когда замок расклинивается.

Неисправности замка зажигания ВАЗ 2109 достаточно распространены. Этот элемент состоит из двух частей: механической и электрической.
Из-за этого неисправности замка зажигания на ВАЗ 2109 могут стать для многих большой проблемой, с которой они не могут справиться самостоятельно. Данная публикация призвана познакомить читателя со всеми известными неисправностями в замке зажигания и объяснить, как их исправить.

Что такое

Начнем с устройства замка.
Давайте разберемся, как он выглядит, из чего состоит, каков принцип действия и так далее:

• Как уже говорилось, это очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: освещение номерного знака, стоп-сигналы, габариты, аварийное освещение, освещение салона и торпедное освещение.

• Замки зажигания бывают разные: новые или старые. Первый вариант без реле имеет три позиции и короткий ключ, второй с реле имеет четыре позиции и длинный ключ.

Схема

Ниже представлена ​​типовая схема замка зажигания на «девятку».

Типичные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что если наблюдаются проблемы, то их можно исправить своими руками, ведь на «девятку», как правило, устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как проверить неисправность

Вот совет, как убедиться, что переключатель зажигания не работает:

• Вставьте ключ зажигания и поверните его в определенное положение. В цепи должно быть короткое замыкание. Смотрим на схему: если позиция «1» клавиши — работает ли наружное освещение или управляющие устройства;
• Рекомендуется проверять все положения замка. Если есть отклонения от нормы — проблема с замком;
• Проверить исправность замка зажигания можно следующим образом: поверните рулевое колесо, которое не должно быть заблокировано.Замок на рабочем рулевом колесе должен срабатывать только при повторном повороте ключа из положения «1» в положение «2»;

• Надежно можно проверить, работает ли замок так: берем обычную переносную лампу и одним концом подключаем к массе, другим — к замку. Включаем зажигание — если свет горит нормально, значит, замок в порядке. Если лампочка тусклая или не горит совсем, замок неисправен.

Общие неисправности

Среди них на первом месте:

• Замок заклинило.Это даже наблюдается в «девятках» при установке нового замка. Причина — заводской брак или то, что указано ниже.

Примечание. Замок также может заклинивать из-за проблем взаимодействия со стартером. В этом случае нужно ввести немного внутрь замка силиконовой смазки и делать это каждый раз, как только замок заклинивает.

• Замок со временем изнашивается, и это ухудшает его работу;
• Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также при неосторожном обращении.

Ремонт и замена

Обычно замок можно отремонтировать. Если это не сработает, придется полностью заменить его (см.).
Ремонт замка в большинстве случаев сводится к замене цилиндра или контактной группы. Если после этого проблема не устранилась или есть возможность поменять всю блокировку, то лучше сделать последнее.

Личинка и ее замена

Итак, делаем следующее:

• Снимите крышку и отверните болты крепления зажима замка зажигания.

Примечание. Болты имеют срезанные головки, и тогда вам придется использовать молоток и долото. Болты сначала откручиваются ударами стамески, а затем откручиваются плоскогубцами.

• Отсоедините две части зажима, чтобы они разъединились;
• Личинку можно изменить уже на этом этапе операции;
• Вытаскиваем боковой штифт, который держит личинку в замке.

Консультации. Личинка легко демонтируется тонкой отверткой, например, от часов.При этом необходимо стучать по замку молотком.

• Если вы не можете вытащить личинку после удаления бокового штифта, можно попробовать просверлить личинку тонким сверлом;
• Если снова удалить личинку не удалось, то рекомендуется окончательно снять замок;
• Снимаем заглушки проводов.

Примечание. Одна из заглушек (та, у которой разъем побольше) находится под торпедой. Чтобы его снять, нужно просунуть руку под панель.

• Если замок зажигания с реле, то вынимаем его из-под панели;
• Отсоедините контактный разъем;
• Так же снимаем заземляющий провод;
• Снимите крышку, отжав защелку, а затем контактную группу;
• Теперь удалить личинку будет намного проще;
• Меняем на новый;
• Проверяем работу на месте перед тем, как поставить все на место. Поворачиваем ключ внутри замка — все процессы, описанные выше, должны работать.

Примечание. Не забудьте также проверить работу блокировки рулевого управления. Если рулевой вал не блокируется при полном повороте рулевого колеса, отрегулируйте правильное положение фиксатора на колонке.

• После тщательной проверки, убедившись, что все работает правильно, затягивайте болты до тех пор, пока головки не оторвутся. Желательно использовать ключ на «10».

Контактная группа

Если неисправность замка кроется именно в этом, с точки зрения денежных затрат, это наиболее выгодно.Действия сводятся к снятию блокировки (как это сделать, написано выше).
Вот несколько рекомендаций, которым нужно следовать:

• Перед отключением контактов нужно их пронумеровать во избежание путаницы;
• Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое предварительно необходимо снять. Проще всего это сделать шилом.

Неисправности замка зажигания на ВАЗ 2109 таким образом можно устранить своими руками. В процессе работы будет очень полезно изучить различные фотоматериалы и схемы, посмотреть тематический видеообзор.
Стоимость ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

Замок зажигания ВАЗ 2109 предназначен для запуска двигателя автомобиля. В этой статье мы рассмотрим замену замка зажигания и схему его подключения (распиновку).

Как поменять замок зажигания на ВАЗ 2109

Выверните шесть винтов, крепящих нижний кожух рулевой колонки.

Снять нижний кожух рулевой колонки и накладку замка зажигания.

Снимите верхний кожух рулевой колонки.

Отсоединить разъем жгута проводов замка зажигания от жгута.

Отсоедините жгут проводов замка зажигания от реле зажигания.

Вставьте ключ в замок зажигания и поверните его в положение «0», чтобы отключить противоугонное устройство. Снимите четыре крепежных болта (два находятся наверху колонны). Снимите кронштейн и выключатель зажигания.

Сборка и установка замка зажигания ВАЗ 2109 производится в обратной последовательности.

Замок зажигания ВАЗ 2109, схема подключения

ВАЗ 2109, схема подключения и включения замка зажигания 1 — реле зажигания, 2 — штекерный разъем замка зажигания, 3 — замок зажигания ВАЗ 2109.

Устройство замка зажигания ВАЗ 2109

Ключевое положение	Живые контакты	Коммутируемые цепи
«0» — отключено
«И» — зажигание		Наружное освещение.Осветительные приборы. Сигнализатор дальнего света фар
		Обмотка возбуждения генератора. Система зажигания. Очиститель лобового стекла. Блок управления электромагнитным клапаном холостого хода карбюратора. Указатели поворота. Обратный свет. Устройства управления
		Фары ближнего и дальнего света. Противотуманные фары. Очистители фар. Очиститель заднего стекла. Подогрев заднего стекла. Стиральная машина. Вентилятор отопителя. Вентилятор охлаждения двигателя
«II» — стартер		См. Позицию I
		См. Позицию I
		Стартер
«III» — стоянка		См. Позицию I
		Габаритный свет

Устройство для снятия и установки замка зажигания, а также схема подключения контактной группы замка зажигания ВАЗ 2109 не зависят от типа панели приборов, какая высокая, какая низкая, зажигание замки такие же.

Всем владельцам данного автомобиля необходимо знать, что такое схема и возможные нарушения в работе этого замка, ведь в случае поломки, зная эти вещи, вы сможете устранить проблему самостоятельно.

Прежде всего, следует отметить, что есть замки зажигания старого образца — с реле, четырехпозиционные, у которых есть длинный ключ. И новый образец — без реле, с тремя позициями (короткий ключ).

При любой из неисправностей вполне может помочь ремонт замка, однако, если он не исправит ситуацию, то потребуется полная замена устройства или его контактной группы, в зависимости от проблемы.

Однако, прежде чем предпринимать какие-либо действия, убедитесь, что переключатель зажигания действительно неисправен. Проверить правильность и правильность блокировки можно по схемам подключения, которые в зависимости от положения ключа показывают, какие контакты замкнуты.

Несмотря на то, что в замке зажигания сломан или сгорела контактная группа, мы все равно взламываем замок.

Итак, чтобы заменить замок, необходимо сделать следующее:

Снимите кожух рулевого колеса, ослабив винты, соединяющие верх и низ колеса.При снятии защиты получаем доступ к самому замку и подрулевым переключателям.

Снимите пластиковую крышку, открутив ее отверткой.

Установите новый замок, выполнив все эти действия в обратном порядке.

Даже с учетом того, что замок можно отремонтировать, все же лучше, если будет такая возможность его поменять. При этом очень важно убедиться, что новый замок действительно качественный.

Автомобили, грузовики и фургоны ВАЗ 2109 пожарная машина 1:43 СССР машина Советская модель 1/43 Игрушки и игры

ВАЗ 2109 пожарная машина 1:43 СССР машина Советская модель 1/43

ВАЗ 2109 пожарная машина 1:43 СССР машина Советская модель 1 / 43,1 / 43 ВАЗ 2109 пожарная машина 1:43 СССР советская модель, Эта модель отличный подарок как для вашего ребенка, так и для опытного коллекционера, ВАЗ- Советская пожарная машина 2109, модель 1/43, в подарочной коробке. Без лишних забот Бесплатная доставка по всем заказам БЕСПЛАТНАЯ доставка, ЛУЧШАЯ цена гарантирована! пожарная машина 1:43 СССР машина советская модель 1/43 ВАЗ 2109 buddhagenetics.com.

ВАЗ 2109 пожарная машина 1:43 СССР машина советская модель 1/43

, что делает ожерелье красивее и защищает жемчуг от царапин. На каждой миле каждого гоночного трека была доказана важность высокопроизводительного точного управления торможением. Это зубчатое звено с чеканкой выполнено из закаленной углеродистой стали для обеспечения прочности и износостойкости и предназначено для использования там, где цепь имеет нечетное количество звеньев. Яркие золотые снежинки и прозрачные сверкающие бусины вышиты на мягком красном фетровом чулке, что придает ему рождественский блеск и гламур.толстовка с капюшоном одежда в стиле хип-хоп для женщин S / M Миндальный зеленый Светло-розовый Белый Нежный Пион Роза Бруния Листья эвкалипта Круглый венок Декоративный. — Вымойте чистой водой при обычной температуре, ВАЗ 2109 пожарная машина 1:43 СССР советская модель 1/43 , Подушка толщиной 5 дюймов, произведена в Канаде, Идеально подходит для столешницы или поддержки полки, Дата впервые указана на: 13 февраля, ищите согласованные бумажные тарелки Dino Blast, пожалуйста, дайте нам знать, какая тема / персонаж вас интересует, Пользовательские цветные обои и образцы не могут быть возвращены или обменены, если они не найдены, ВАЗ 2109 пожарная машина 1:43 Автомобиль СССР советский образца 1/43 . Никакой другой стиль не может сравниться с гладким, пожалуйста, свяжитесь со мной, если у вас есть какие-либо вопросы или проблемы относительно вашего заказа. Вы сэкономите 20%, если будете делать покупки на нашем веб-сайте по адресу www, Silver Grey & Gold Metallic Knit Cardigan Sweater Women Small. это тонкие слои между вулканическими породами, где их называют «от кутюр», единороги — самые чудесные из всех мифических существ и символ позитива. ВАЗ 2109 пожарная машина 1:43 СССР машина Советская модель 1/43 , Гардероб: ночники — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках.и «Способствует снятию стресса» (рубиново-красный): офисные товары. Каждый пакет содержит 15 частей корабля. Можно наносить на ламинированные поверхности. МНОГОФУНКЦИОНАЛЬНОСТЬ: предотвратите потерю очков. Эта сверхпрочная подкладка также включает выступающую кромку и формованный внешний край для защиты ковра от грязи и сажи. ВАЗ 2109 пожарная машина 1:43 СССР машина советская модель 1/43 .

ГБО 2 поколения ваз 2115 форсунка

• ВАЗ 2123 2012 г. , установка ГБО

  Юрий: Ремонт СУГ есть утечка газа под капотом

  • Юрий, оставьте свой номер телефона, мы перезвоним Вам и обсудим все интересующие Вас вопросы.
  • Юрий: моя т.
  • Юрий, к сожалению, наш автосервис не сможет вам помочь.

• ВАЗ 2106 2003 г., установка ГБО

  Александр: Б.У. ГБО что осталось от предыдущей машины, сколько будет стоить? В наличии редуктор, многоклапанный баллон и все остальное

  • Доброго времени суток!

  • Извините, ГБО мы не занимаемся

• ВАЗ 2109 2000, установка ГБО

  Игорь: Хочу установить LPG на ВАЗ 2109, интересно сколько будет стоить

  • Здравствуйте, все цены у нас на сайте
  • Здравствуйте!
    ВАЗ09 инжектор или карбюратор и с какого баллона вы хотите подавать газ?
    С уважением, Виктор.Тел.
  • Добрый день, Игорь. 2 поколение = 16800, 4 поколение = 22500 рэ.

• ВАЗ 2111 2001 г. , установка ГБО

  Сергей: Сколько стоит установка СУГ?

  • 40000 руб. Работа с оборудованием

• ВАЗ Гранта 2017, установка ГБО

  Сергей: Сколько стоит установка Lovato 4 поколения с баллоном в запаске, с постановкой на учет в ГИБДД

  • Доброго времени суток!
    Наша Компания не выполняет данные работы.С уважением, группа компаний АвтоГЕРМЕС!
  • Установка 30,000. Регистрация 5000₽
  • Здравствуйте Сергей.
    Lovato на ВАЗ Granta с тороидальным цилиндром будет стоить 29000 рублей. Комплект документов для постановки на учет ГБО в ГИБДД обойдется в 3000 руб.
    С уважением, Виктор. Тел.

• ВАЗ Приора 2010, установка ГБО

  Сулейман: Ремонт газового оборудования

  • Сулейман, приходи в понедельник днем.А какое оборудование, название, не работает? Как насчет бензина?
  • Сулейман: Мне сегодня желательно, отлично работает на бензине
  • Сегодня мы закончили около 17-00. В понедельник.
  • Приходи завтра с 10.00

• ВАЗ Гранта 2015, установка ГБО

  Евгений: РЕГИСТРАЦИЯ СУГ в ГИБДД? СТОИМОСТЬ УСТАНОВКИ?

  • Доброго времени суток!
    Наша Компания данные работы не выполняет. С уважением, группа компаний АвтоГЕРМЕС!
  • Добрый день, Евгений! К сожалению, в нашем автосервисе эта услуга недоступна.

• ВАЗ 2105 2001 г., установка ГБО

  Виталий: Цена с оборудованием

  • Доброго времени суток! В наших технических центрах LPG не устанавливается. С уважением, группа компаний АвтоГЕРМЕС!
  • Доброе утро.
    Г.Б.О-не делаем
    С уважением, мастер-ревизор Мытищи-Николай

• ВАЗ Калина 2012, установка ГБО

  Беслан: ГБО 4 поколения, редуктор пропускает газ

  • Здравствуйте.Ремонт или замену коробки передач можно определить только после визуального осмотра коробки передач. Стоимость услуги зависит от марки коробки передач.

• ВАЗ Ларгус 2014, установка ГБО

  Игорь: Хочу установить качественный газ на ларгус 16 клапанов, общий пробег 41000 км, подскажите, с таким пробегом сколько стоит, где и какое оборудование установить?

  • Доброго времени суток! Пробег автомобиля при установке ГБО значения не имеет, важно, чтобы двигатель был в исправном состоянии и работал без ошибок.С нами вы можете доставить качественно. Сейчас есть отличное предложение на итальянские системы OMVL — ваша машина будет стоить всего 26 500 рублей. Вас интересует Москва?
  • Игорь: спасибо за ответ, я живу в районе Преображенка Богородского, думаю, нужно разрешение ГИБДД и вообще какова вся процедура? У вас есть разрешение на установку?
  • мы от «А» до «Я» поможем Вам с оформлением LPG в ГИБДД.Процедура описана на нашем сайте:
    Стоимость для нашего клиента 5500 за весь пакет документов.
  • Добрый день, Игорь.
    Наша компания занимается автомобильным газовым оборудованием (LPG) с 1998 года, у нас есть хороший опыт. ГБО можно установить на исправную машину с любым пробегом, бензиновый контроллер все равно будет считать, что машина работает на бензине. Вариантов комплектации довольно много, цена под ключ от 25000 руб. Мы можем установить самые современные итальянские или польско-итальянские системы.По времени — в течение одного рабочего дня. Добро пожаловать.
  • Добрый день, это небольшой пробег, машина будет работать без проблем.
    Стоимость установки ГБО 23500

• ВАЗ 2106 1994 г., установка ГБО

  Денис: Установка СУГ под ключ, интересует цена и сроки

  • 19500-10% Наличными ИТАЛИЯ LOVATO
    2-3 ЧАСА
  • Здравствуйте, срок 4 часа стоимость 17000 рублей

• ВАЗ Гранта 2016, установка ГБО

  Евгений: авто датсун 2015 двигатель от гигантов 87 л / с установить ловато 4-го поколения — цена?

  Установка
  • на машину с тороидом 42л будет 32т р
  • от 10000р работа

• ВАЗ Калина 2013 г. , установка ГБО

  Олег: добрый день.Интересует стоимость установки и оплаты картой. с SW. Олег.

  • Здравствуйте Олег, какой баллон бы вы хотели установить?
  • 4 цилиндра
  • 4 цилиндра
    Устанавливаем лучшее на рынке газовое оборудование от таких производителей, как Lovato, Digitronic, BRC, KME, AEB, OMVL, Vialle
    С баллоном до 60 л вместо запаски и до 130 л с цилиндром, стоимость при установке в максимальной комплектации премия составит 33 000 руб.Также есть комплектация стандарт 31000 руб и эконом 29000 руб. Комплектации различаются форсунками и электроникой. Форсунки все 100% оригинальные итальянские, а не китайские, которые можно установить за 25000 рублей, но чем дешевле, тем капризнее к качеству топлива. газ грязный, со временем форсунки что подешевле начнут троить. Форсунки в премиальной комплектации конструктивно отличаются системой блокировки, поэтому им не страшно даже наше некачественное топливо и поэтому гарантия на них составляет 5 лет или 200000 км.
    При установке баллонов вместо запаски объемом более 60 литров доплата может составлять от 5000 руб. До 12000 руб. В зависимости от объема баллона и производителя.
    От любой цены вы получаете скидку 10% при оплате наличными. Если вы оплачиваете услугу в кредит или в рассрочку, цена будет фиксированной, скидку принимает банк, т.к. оплачивает услуги за вас.
    Среднее время выполнения заказа — 6 часов. Работаем без выходных, все всегда в наличии.Звоните и приезжайте в удобное для вас время!
    Оптимально 33000-10% = 29700 В лучшее оборудование и с любым цилиндром
    Срок 6-8 часов семь дней в неделю
  • Доброго времени суток! Установка под ключ для вашего автомобиля обойдется в 26 800 рублей с цилиндром на запаску. Возможна оплата картой.
  • 3
    2
    000 руб.

• ВАЗ Ларгус 2016, установка ГБО

  Вячеслав: Оборудование какого производителя вы устанавливаете? Интересуюсь 4-м поколением.И стоимость оборудования и монтажных работ на Lada Largus. Баллон устанавливается вместо запаски. Баллон должен быть максимальной по вместимости с учетом площади запаски.

  • 4 цилиндра
    Устанавливаем лучшее на рынке газовое оборудование от таких производителей, как Lovato, Digitronic, BRC, KME, AEB, OMVL, Vialle
    С баллоном до 60 литров вместо запаски и до 130 литров цилиндрическим , стоимость установки в максимальной комплектации премиум-класса составит 33 000 руб.Также есть комплектация стандарт 31000 руб и эконом 29000 руб. Комплектации различаются форсунками и электроникой. Форсунки все 100% оригинальные итальянские, а не китайские, которые можно установить за 25000 рублей, но чем дешевле, тем капризнее к качеству топлива. газ грязный, со временем форсунки что подешевле начнут троить. Форсунки в премиальной комплектации конструктивно отличаются системой блокировки, поэтому им не страшно даже наше некачественное топливо и поэтому гарантия на них составляет 5 лет или 200000 км.
    При установке баллонов вместо запаски объемом более 60 литров доплата может составлять от 5000 руб. До 12000 руб. В зависимости от объема баллона и производителя.
    От любой цены вы получаете скидку 10% при оплате наличными. Если вы оплачиваете услугу в кредит или в рассрочку, цена будет фиксированной, скидку принимает банк, т.к. оплачивает услуги за вас.
    Среднее время выполнения заказа — 6 часов. Работаем без выходных, все всегда в наличии.Звоните и приезжайте в удобное для вас время!
    Лучшая комплектация для Ларгус 60л вместо запаски и комплект с форсунками AEB с гарантией 5 лет или 200000 км 33000 и минус 10% при оплате наличными 29700 к оплате
  • Доброго времени суток!
    Устанавливаем многие производители. Специально для вашего автомобиля мы предложим два комплекта:
    1. Digitronic (Польша) с цилиндром 60 л — 26 700 руб.
    2. OMVL (Италия) с цилиндром 60 л — 28 200 руб.

• ВАЗ 21099 2004 г., установка ГБО

  Василий: Сообщите, пожалуйста, стоимость замены выносного заправочного устройства.

  • Стоимость 700 руб. Замена 300р.
  • Здравствуйте, Василий. Звоните в рабочее время. С уважением, Мастер-консультант Максим.
  • 950 руб если в бампер

19.12.2011, 8:39

Какое ГБО лучше поставить на ВАЗ-21110 (инжектор)?

В компании «Терминал» мне предложили инъекционное оборудование от LOVATO.
Состав:

• редуктор
• газовый клапан
• смеситель
• эмулятор инжектора
• эмулятор лямбда-зонда
• переключатель
• дозатор

Насколько я понимаю, это «3-е поколение».
По поводу установки систем «4 поколения» сказали, что нет смысла устанавливать на эту машину.

Но один знакомый категорически советует только «впрыск» с форсунками, якобы все остальные системы на инжекторные машины ставить не стоит.
Проблемы могут начаться уже после 10т.км. А те фирмы, которые предлагают сделать такую ​​установку — разводят клиента на последующее обслуживание.

Что правда?

19. 12.2011, 12:32

Ну судя по моему опыту работы с ГБО, на инжектор есть смысл ставить только 4 поколение, как ни отчаивались.
Я могу так сказать, потому что у меня было несколько машин с газом, карбюратор и инжектор, и большинство из них были Lovato
Более того, на прошлой машине (ГАЗ 31105, 406.2i) я поменял газ со 2-го поколения на 4-е, поэтому могу конкретно сказать, что меняется:

1. Полный автомат, то есть газ включается при прогреве двигателя до 45 автоматически. Всегда заводится на бензине. Поставили в салоне кнопку принудительного перехода на бенз. Теперь нет необходимости вручную переключать или, например, давать обороты, как в 3-м поколении.Плюс, если заканчивается газ, кнопка заранее начинает пищать зуммером, что тоже довольно удобно.

2. Нет необходимости периодически сливать отработку с КПП. Я постоянно злился, высасывая эту вонючую слизь. В 4-м поколении есть фильтр, который меняется через def. интервал (обычно 15 тыс. км). Замена фильтра в районе 500 руб.

3. Никаких всплываний обратно в коллектор. Эта штука очень забавная, иногда пары газа «лопаются» обратно во впускной коллектор.Более того, по моему опыту, часто это происходит именно на трассе, при обгоне какого-нить грузовика на скорости 100 км / ч. Пару раз напился так, что заглох двигатель. При установке ГБО ставят спец. металлическая трубка с резинкой, обычно называемая предохранительным клапаном. С хорошим хлопком эта резинка рвется в клочья. И это правильно, потому что если бы коллектор лопнул, было бы менее интересно.

4. У 4-го поколения есть свои «мозги», а это значит, что все настройки и диагностику можно делать на компьютере (даже самому, конечно, если есть шнур-переходник).Считаю это большим плюсом.

5. Динамика. Здесь не все так хорошо, как на словах. Но и не все так плохо.
Во-первых, существует миф о том, что машина начинает «кушать» бензин как на бензине на форсунках, а не как на предыдущем. поколения — примерно на 15-20 процентов больше. Враки — расход не меняется, он такой же, могу сказать точно, так как в машине есть бортовой компьютер.
Во-вторых, разгон становится таким же, как на бензине. Это почти правда.По сравнению со 2-м поколением машина прет намного увереннее. Но все же он немного водянистый по сравнению с бензином. Хотя, допускаю, что можно добиться диагностики и регулировки почти такой тяги, как не бензол, но я не заморачивался.

6. Ну а теперь о главном минусе. Это конечно цена. Примерно в 2 раза дороже второго поколения (не знаю, сколько сейчас стоит 3-е поколение). Но здесь каждый волен выбирать для себя, что ему нужно

19.12.2011, 14:28

3. Нет всплывающих окон в коллектор. Эта штука очень забавная, иногда пары газа «лопаются» обратно во впускной коллектор. Более того, по моему опыту, часто это происходит именно на трассе, при обгоне какого-нить грузовика на скорости 100 км / ч. Пару раз напился так, что заглох двигатель. При установке ГБО ставят спец. металлическая трубка с резинкой, обычно называемая предохранительным клапаном. С хорошим хлопком эта резинка рвется в клочья. И это правильно, ведь если бы коллектор лопнул, было бы не так интересно улыбаться.gif
Но дело не только в этом. Самое неприятное, что после того, как резинка разорвана, никуда не денешься. Не поедешь, потому что сейчас двигатель всасывает воздух, и не хочет нормально работать. Поэтому наличие в машине изоленты обязательно.
Естественно 4-е поколение уже лишено таких приколов, начиная с форсунок. Также следует отметить, что также было принято решение о 3-м поколении.

Точно решили?

3-го поколения — все так же, как и во 2-м поколении с добавлением системы LAMBDA GAS.Эта электронная система принимает сигнал от лямбда-зонда и управляет шаговым измерителем для более точной дозировки газа в соответствии с экологическими стандартами и поддержания работы катализатора. Главный недостаток — обратная вата во впускной коллектор, так как на дроссельную заслонку подается газ и весь коллектор заполнен газовоздушной смесью.

Какое поколение ГБО подходит для автомобиля ВАЗ 2109. все зависит от того, какой тип двигателя установлен на автомобиле: карбюраторный или инжекторный.ГБО первого или второго поколения можно смело устанавливать на карбюраторные модели, ведь на инжекторных моделях такая установка может закончиться выходом из строя. Для инжектора больше подходит ГБО 3-5 поколений. В первом поколении сжиженного нефтяного газа дозировка газа регулируется вручную. Давление на выходе поддерживается за счет работы диафрагм.

На форсунках нельзя использовать первое поколение, т. К. Мотор может начинать обратный ход, а коллектор для этого не приспособлен.Многие успокаивают себя, что есть так называемая «хлопушка», но двигателю это вряд ли поможет. Основным недостатком является то, что система крайне негибкая, любые параметры, такие как сопротивление потоку воздуха при загрязнении воздушного фильтра, потеря эластичности диафрагмами, изменения атмосферного давления, к которым чувствительно любое ГБО, требуют ручной настройки. Он привлекателен своей невысокой стоимостью и высокой надежностью. V-образный впрыск ваз 2109 LPG имеет электронное управление, подает газ в зависимости от условий работы двигателя.Такие устройства совместимы со стандартным контроллером. Кроме того, система позволяет максимально увеличить выходную мощность на газе и повысить КПД. ГБО третьего-пятого поколения возможно на карбюраторных двигателях, но главная роль здесь уже решена ценой. Далее нам нужно выбрать установщик. Или попробовать самому установить? Для установки LPG первого или второго поколения не требуется специальной квалификации, а для других она необходима.

Кроме того, есть ряд нюансов.Первый — это проблемы с прохождением техосмотра и осмотра баллона, ведь при кустарной установке у вас не будет никаких документов на соответствие. Второй нюанс — в этом случае вся ответственность ляжет целиком на владельца машины. Так что не стоит экономить на этом вопросе и делать по мере необходимости, но тогда проблем не возникнет. Пожалуйста, прочтите лицензию компании перед установкой. Даже после того, как вы уже определились и подписались на установку, не стоит сразу убегать.По возможности следите за работой мастеров. Теоретически им все равно, как устанавливать, но вы можете сказать им, чтобы они делали то, что удобнее для вас и вашего автомобиля. Работа занимает не более 2-3 часов. Далее водитель заправляет цилиндр, чтобы мастер мог проверить герметичность цилиндра и произвести необходимые регулировки. Сначала залейте 10 литров. Дело в том, что в небольшом количестве может закончиться бензин, и двигатель будет работать нестабильно, однако заправлять под завязку не стоит.Выполнив все работы, можно приступать к работе на сжиженном газе. Не нужно сразу прижимать педаль газа к полу, ведь новое оборудование нужно сначала обкатать. Водителю необходимо привыкнуть к другому способу управления автомобилем, соблюдать новые правила безопасности.

Цена ГБО Цена ГБО Цена ГБО Цена ГБО Цена ГБО Цена ГБО

Стоимость установки LPG 2-го поколения ГБО 2-го поколения «Газовый карбюратор» устанавливается только на автомобили с металлическим впускным коллектором. Расход газа по сравнению с бензином увеличивается на 5-7%. Если коллектор пластиковый, (как правило, автомобили после 2001 года выпуска), во избежание поломок необходимо установить систему LPG 4-го поколения . ГБО итальянского производства для автомобилей российского и украинского производства (пропан-бутан), система «газовый карбюратор». ГБО для ВАЗ, ГБО для Газели, ГБО для Таврии, ГБО для ВАЗ 2110, СУГ для ВАЗ 2106, СУГ для ВАЗ 2109, СУГ для ВАЗ 2115, СУГ для карбюратора ВАЗ 2107, СУГ для ВАЗ 2107 , LPG для ВАЗ 2106, LPG цена для ВАЗ 21099
модель автомобиля	Размер баллона, л.	Цена, у.е.
Цена ГБО — ВАЗ 2101-2107, «Таврия», «Славута».	50, 40, 30	$ 410
— ВАЗ 2104, 2108-2109 карбюратор	40 (взамен «запаски»)	$ 440
Цена ГБО — ВАЗ инжектор	50	$ 410
Цена ГБО — ВАЗ инжектор	40 (взамен «запаски»)	$ 440
— ЗАЗ «Таврия» пикап	50 (баллон над кабиной)	$ 410
— ВАЗ 2121 «Нива» карб. / Inject.	50 (бак под кузов)	$ 410
Цена СУГ — ГАЗ-24..3110 «Волга» карб.	60	$ 410
— ГАЗ-3110 «Волга» форсунка	60	$ 410
— «Газель» борт., Цельнометаллический.	90	$ 410
Цена ГБО — «Газель» грузовой проездной.»дуэт»	60	$ 410
Цена LPG — УАЗ	60	$ 410
— ГАЗ 52, 53, 3307 «Газон»	100	$ 410
Цена ГБО — ЗИЛ — 130	100	$ 410

В стоимость ГБО 2 поколения входит:

• Редуктор «LOVATO» (Италия)
• Смеситель и другие аксессуары
• Установка и настройка ГБО 2 поколения
• Документы в ГИБДД

ГБО-4 цена

HBO 4 В стоимость входит:

• Блок управления (ЭБУ) STAG 4 (Италия + Польша)
• Редуктор «TOMASETTO» (Италия)
• Форсунки «VALTEK» (Польша) или «HANA» (+150 евро)
• * Запасной баллон 42 л или по выбору заказчика за дополнительную плату в зависимости от объема
• Установка и настройка ГБО 4 поколения
• Документы в ГИБДД

ГБО 4 поколения устанавливается только на автомобили с электронной (полной) форсункой. Подача газа осуществляется через форсунки, управляемые специальным компьютером. Мощность двигателя не падает, расход газа на несколько процентов выше бензинового.

Цена за установку СУГ метана

В чем разница между ГБО-2 и ГБО-4 и почему такая разница в цене?

В чем разница между ГБО-2 и ГБО-4 , этот вопрос задают очень часто, так что давайте разберемся. «Нормальное» или дроссельное газовое оборудование изначально разрабатывалось для карбюраторных автомобилей.Его можно разделить на 3 поколения:

ГБО 1 поколения

Вакуумный редуктор, т.е. подача газа от редуктора к смесителю открывается разрежением во впускном коллекторе.

ГБО 2 поколения

Коробка передач электронная, правда «электроники» в ней нет, но вместо вакуумной мембраны стоит соленоидный клапан. Газ подается от редуктора в смеситель сразу после подачи питания на змеевик (синхронно с открытием газового клапана).

ГБО 3 поколения

То же, но с обратной связью (от лямбда-зонда), так называемая «система лямбда-регулирования». Те. дозатор уже с шаговым двигателем, который управляется ЛКС в зависимости от состава смеси.

То есть все это оборудование может быть любым: дорогим или дешевым, российским или голландским, но смеситель устанавливается перед дроссельной заслонкой, на входе во впускной коллектор.

Возможные проблемы

Впрыскивающий двигатель фактически становится карбюраторным.Отсюда и все проблемы. Дело в том, что при работе двигателя на газе во впускном коллекторе это уже не воздух (как с бензином), а рабочая смесь газа с воздухом, которая при определенных условиях искра из-под клапана, для например, может «поп» — iee произойдет так называемый «обратный хлопок». В результате выходит из строя датчик массового расхода воздуха (если есть) либо может просто сломаться воздушный кожух. И вероятность этого существует всегда, какое бы оборудование вы ни установили!

Хотя по опыту можно сказать, что японцы практически не хлопают, рано или поздно они начинают хлопать Волгу, Grand Cherokee 5. 2 даже не стоит пробовать, забивает уши.

Решение проблемы хлопка

Установка

ГВО 4-го поколения с распределенным впрыском газа. Хлопать уже нечем, опять во впускном коллекторе воздух, рядом бензиновые форсунки. Газовый контроллер вычисляет время открытия газовых форсунок на основе показаний температуры газа, давления, оборотов двигателя, вакуума во впускном коллекторе и, что наиболее важно, времени открытия бензиновых форсунок, которое рассчитывает бензиновый контроллер на основе показания кучи датчиков (детонация, положение дроссельной заслонки, ВМТ, расход воздуха, температура и т.д.) и самое главное датчик кислорода (лямбда-зонд). Те. бензиновая система питания должна быть в исправном состоянии, иначе она не будет корректно работать и на газе.

Отсюда такая разница в цене ГБО 4 и ГБО 2, и установка занимает целый день, потом настройка (без винтов, только с компа).

Читайте также:

Есть два типа СУГ: рабочий на пропан-бутане и метан. Пропан и пропан-бутан как газ и топливо для автомобилей.Сжиженный газ Пропан-бутан (сжиженный нефтяной газ, LPG, по-английски — сжиженный нефтяной газ, LPG) представляет собой смесь двух газов. В обиходе его кратко называют: пропан. Пропан-бутан получают из нефти и сжиженных нефтяных попутных газов. Для хранения этой смеси

Все о ВАЗ-2109: характеристики, возможности тюнинга

Автомобиль ВАЗ-2109 или, как его еще называют, «девятка» — это улучшенная модель ВАЗ-2108. Его производство началось в конце 80-х годов ХХ века.Этот пятидверный хэтчбек сразу покорил сердца советских покупателей. Иметь машину ВАЗ-2109 было необычайно престижно. И на сегодняшний день «девятка» остается на пике популярности. Хотя владение ими уже перестало носить элитный характер, у ВАЗ-2109 есть много поклонников.

На этой машине Волжский завод впервые опробовали установку пятиступенчатой ​​коробки передач. Этот автомобиль принадлежит семейству «Самара». Отличительными качествами этой группы являются: выразительный дизайн, практичность, устойчивость при движении по разным типам дорожных покрытий. ВАЗ-2109 отличается от своего «собрата» хорошими скоростными качествами, легкой управляемостью, наличием двух задних дверей. Еще одна уникальная особенность «девятки» — возможность складывания пассажирских сидений сзади, что делает багажник пригодным для перевозки крупногабаритных грузов. У этой машины передний привод. Есть 1,1-, 1,3- и 1,5-литровые двигатели ВАЗ 2109. Характеристики этой машины показывают небольшой расход бензина (5,8-6 литров на сотню километров). Разгон с места до 100 км / ч составляет 16 секунд для модификации 2109, 13 секунд для модификации 21093 и 17 секунд для 21091.Этот автомобиль оснащается карбюраторным двигателем или системой автоматического впрыска топлива. Второй вариант имеет повышенные силовые характеристики, более экологичен, а также экономичен. Многие владельцы девятой модели ВАЗ не хотят довольствоваться привычным и стандартным внешним видом своего автомобиля. В помощь им приходит тюнинг. Благо у этой «девятки» большие перспективы. Автовладельцы модернизируют своих «железных коней» по трем основным направлениям: внешний вид кузова, то, что находится под капотом, и интерьер. При тюнинге кузова применяется тонировка стекол, фиксация крыла и «юбки», освещение, увеличение дорожного просвета за счет установки новых чашек под пружины и подшипниковых опор от ВАЗ-2110 («десятки»), замена дисков на уникальные и много более. При модернизации ходовой части основным модификациям подвергаются тяговые характеристики автомобиля. Что касается интерьера, то все зависит от фантазии владельца, чаще всего выполняют перетяжку руля, рычага переключения передач, заменяют чехлы на оригинальные.Также невозможно представить оттюнингованную «девятку» без мощной аудиосистемы. В общем, модернизации вашего автомобиля нет предела, все зависит от желания и возможностей владельца, ведь на это уйдет много времени и денег. В целях экономии можно произвести тюнинг ВАЗ-2109 самостоятельно. Многие элементы переделки «девятки» можно найти в специализированных магазинах и на интернет-сайтах. Таким образом, вы можете сэкономить на покупке запчастей. Каждый автовладелец решает для себя, заниматься ли ему тюнингом автомобиля: кому-то важна уникальность его машины, а кому-то вполне комфортно классический вид «девятки».
