карбюраторы Озон, ДААЗ и Солекс

Карбюратор ВАЗ 2107, он же «Озон», получил наибольшую популярность среди конкурентов «Вебер», «Солекс» и «ДААЗ», именно для данной модели Лада. Менее популярным является прототип «ДААЗ».

Схема каждого из них, в принципе одинаковая, но у каждого особенное устройство. Для того, что определится, какой образец лучше поставить на «Семерку», давайте рассмотрим каждый экземпляр отдельно.

Озон

Свое начало, данный образец берет еще с шестой модели Лада. Порядка 30-ти лет назад, конструкторы заявляли, что он будет лидером продаж на отечественных авторынках. Такие перспективы объяснялись его конструктивными особенностями.

В отличии от образцов «Солекс» и «ДААЗ», данный прототип имел вакуумный привод заслонки, отвечающей за поступление топлива во вторую камеру. Ее привод, не зависел от поплавка, а приводился в движение штоком, расположенным на диафрагме. Такое устройство, должно было обеспечивать экономию топлива.

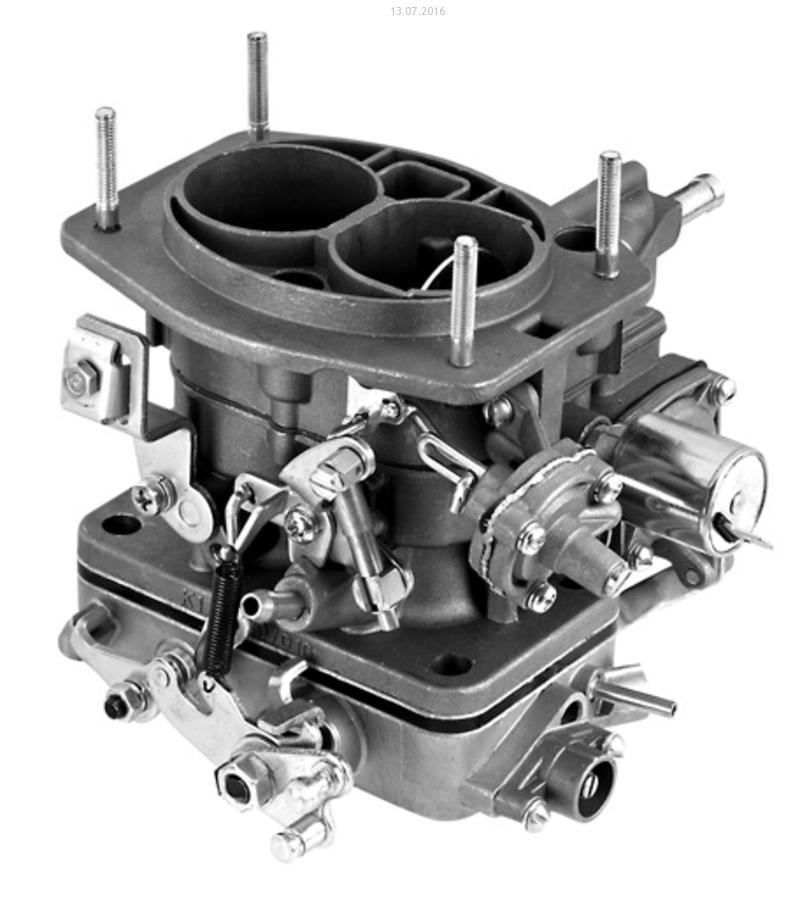

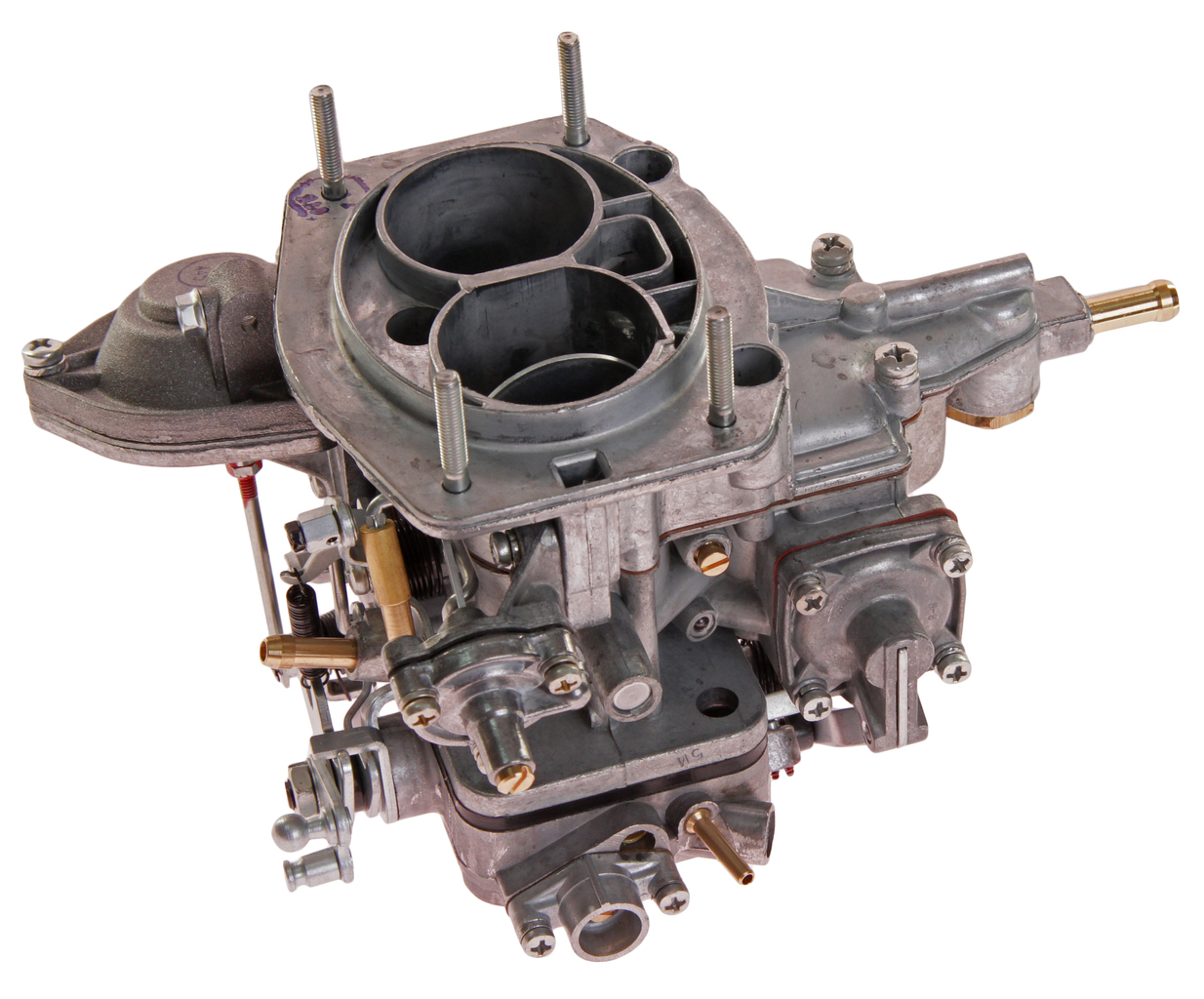

Модель ОЗОН

Его схема не имела ничего особенного: 2 камеры (первичная и вторичная), четыре жиклера, 2 дроссельные заслонки и т.

д. Но все же, он занимал лидирующее место на рынке.

Помимо стандартного карбюратора 2107, имелась модификация «Озон» 1107010. Ее отличие в том, что она устанавливалась исключительно на двигатели «Жигули» 2103 и 06, которые были установлены на автомобиле Лада 2105 и 07. Поскольку данный механизм, имел вакуумный привод заслонки, модификация 1107010, подразделялась на 1107010 – 20. Цифра «20» обозначала, что данное устройство устанавливалось только на последних моделях Лада 2107 с «Шестерочным двигателем.

ДААЗ

Второе место, после «Озона», занимал «ДААЗ». Данный карбюратор ВАЗ 2107, в отличии от своих «коллег», имел устройство экономайзера, обеспечивающего принудительный холостой ход. Данное отличие, не особо сказывалось, и не делало данный механизм особенным.

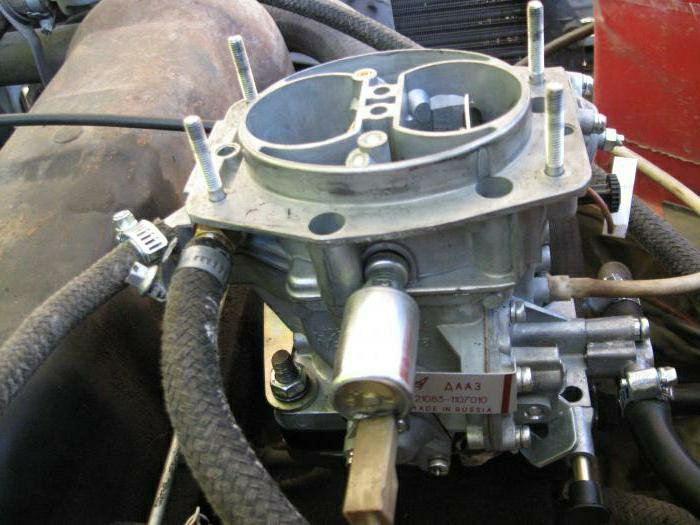

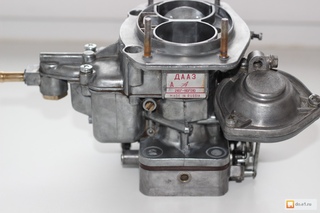

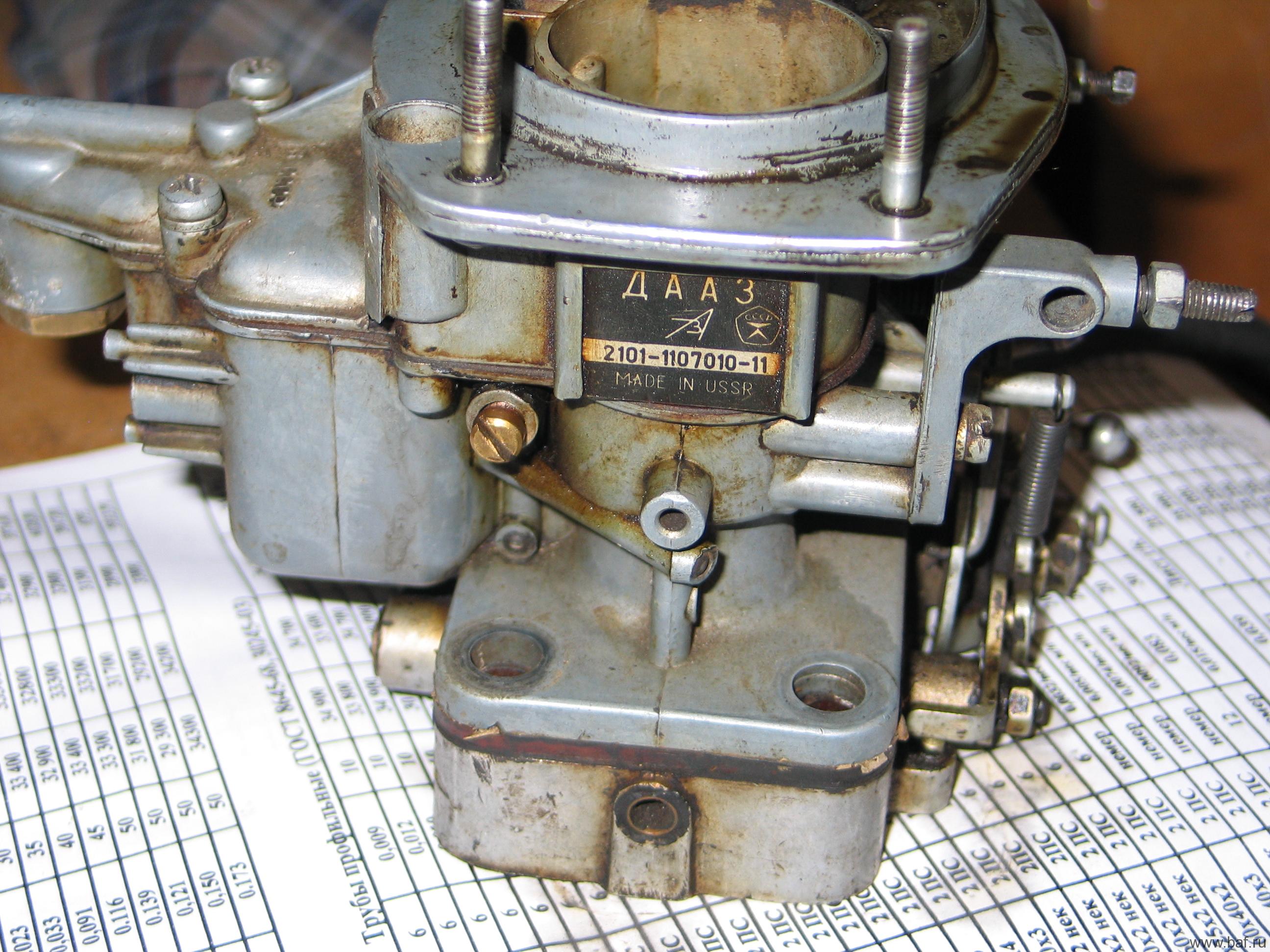

Модель ДААЗ

Поскольку «ДААЗ», является модификацией «Озона», он также имеет варианты с индексом 1107010 и 1107010 – 20. Сразу сказать, какой карбюратор лучше поставить на Лада 2107, нельзя. Для этого, нужно определится, что именно хотите получить от данного устройства.

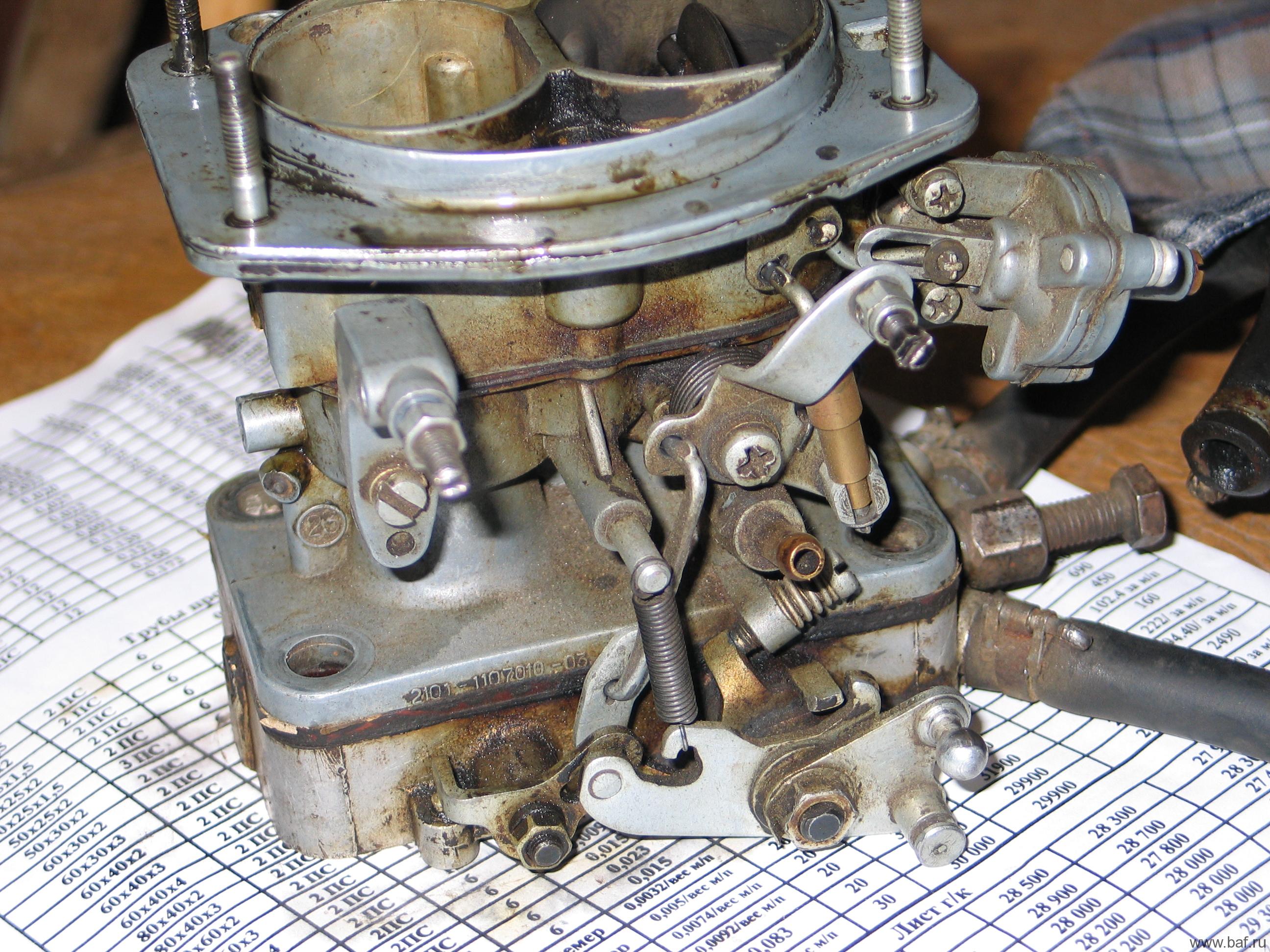

Разборка, чистка и сборка карбюратора ВАЗ 2107 «ДААЗ», является одной из самых простых задач, по сравнению с чисткой других образцов. Хотя схема агрегата и не отличается от остальных, его устройство было несколько по проще.

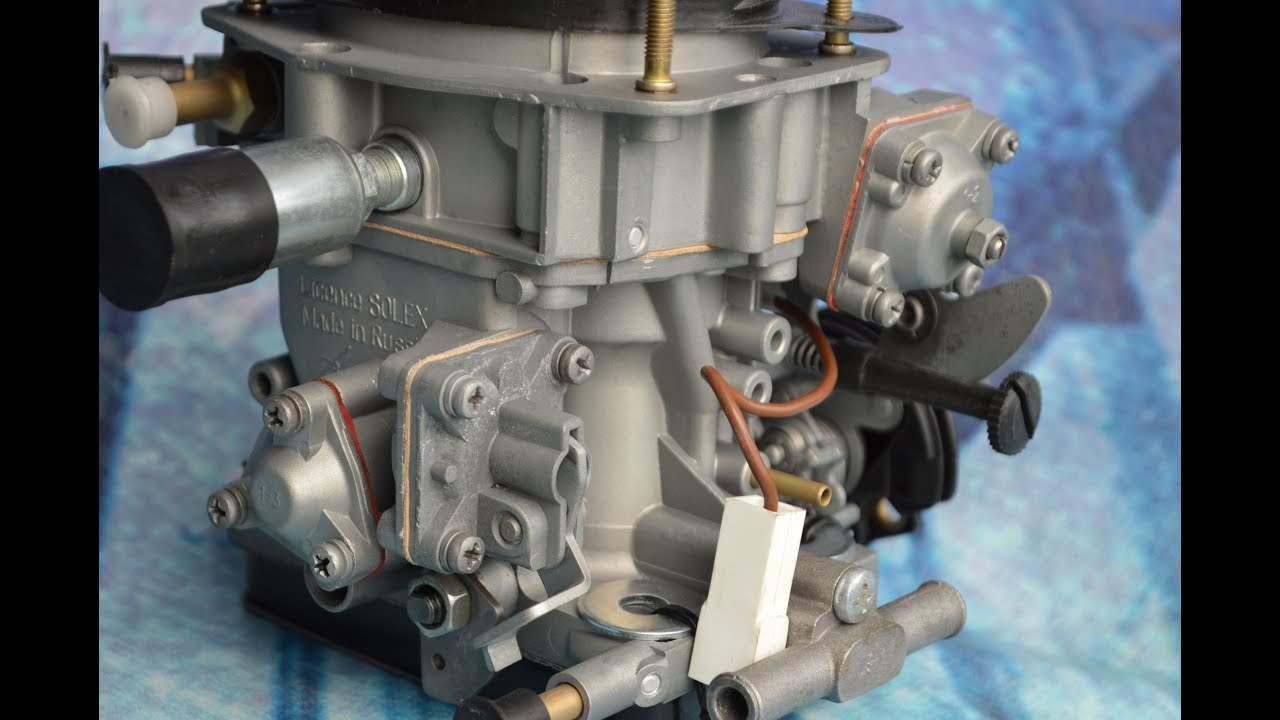

Солекс

Сразу после «ДААЗ», не отступая ни на шаг, следует модель «Солекс». Это, один из самых тяжелых, в плане установки, карбюраторов. Снять данное устройство с двигателя не проблема, а вот поставить его на двигатель 2107, это уже требует большого труда.

Схема «Солекс», такая же самая, как и у остальных, но его устройство, несколько отличалось. Для его установки на авто, Вам потребуется докупить некоторые детали: трос заслонки от ВАЗ 2108, обратка тройник, более длинный топливный шланг и клапан обратки от «Восьмерки».

Конструктивные особенности «Солекс», включали в себя 2 камеры, с увеличенным объемом. Это давало возможность двигателю лучше работать, а именно: увеличить скорость разгона, номинальную скорость и мощность. Конечно, при таком улучшении характеристик, был один минус – повышенный расход топлива. Поэтому, «Солекс» считался более любительским, чем для повседневного использования. Также, как и «Озон», он имел модификации 1107010 и 1107010 – 20. Его можно поставить, как на ВАЗ 2107, так и на 2105.

Вебер

Ну и последний образец – «Вебер». Изначально, он устанавливался на модели ВАЗ 2101, то позже, инженерами было принято решение снять его, и поставить на «Семерку». По своим характеристикам, этот агрегат занимает последнее место, и не рекомендуется для установки на «Семерке».

Особенностей у него нет, так как он является первоначальным вариантом карбюраторов, а остальные варианты, были уже более модернизированы.

Итог

Поскольку «Семерка» и «Пятерка», схожи между собой по конструкции, то карбюратор ВАЗ 2105, также подойдет и на 2107. Поэтому, выбирая, какой карбюратор ставить, а какой нет, Вы можете руководствоваться, сразу двумя автомобилями, так как все вышеперечисленные варианты, подойдут обоим двигателям.

Карбюратор ВАЗ-2101. Ремкомплект карбюратора. Как выбрать карбюратор на ВАЗ-2101?

Когда необходима регулировка карбюратора

Понять, что карбюратор настроен неправильно, довольно легко. Для этого не требуется проводить специальную диагностику, основными признаками плохой работы можно назвать следующие:

1. Мотор глохнет на холостом ходу.
2. Засорение свечей зажигания, что приводит к трудностям при запуске двигателя.
3. Увеличенный расход топлива и утечка бензина.

Стоит заметить, что вышеперечисленные неисправности не всегда связаны с карбюратором. Например, нестабильная работа силового агрегата может быть связана с поломкой соединительного провода, который идёт к педали акселератора. Поэтому перед началом регулировки необходимо удостовериться, что другие узлы и механизмы работают исправно.

Что понадобится?

Понадобится, как всегда весь возможный инструмент из гаража и два впускных коллектора от Оки. По поводу того, какие карбюраторы выбрать. В данном случае, я бы посоветовал Солекс 21083. С ними меньше будет гемора, позже узнаете, почему. Впрочем, можно использовать и Вебер.

Если на карбюраторах есть подогрев, то закупаем так же шланги и всякие тройники под антифриз и бензин.

Инструкция по ремонту

Как правило, регулировка карбюратора требуется после 7500–8000 км пробега. Если автомобиль мало эксплуатируется, то следует проводить эту работу хотя бы 1 раз в год. Перед настройкой хорошо почистите свечи, трамблёр и проверьте проводку.

Совет: Во время ремонта могут понадобиться новые манжеты и жиклёры, эти детали стоит приобрести заранее.

Перечень инструментов и подготовительные работы

Регулировка не требует большой физической силы, главное — все делать точно и аккуратно. Подготавливаем инструмент:

• набор гаечных ключей;
• плоская и крестовая отвёртки;
• ветошь;
• резиновые перчатки;
• зубочистки;
• растворитель;
• насос или баллончик со сжатым воздухом.

Первым делом необходимо снять с карбюратора верхнюю крышку, поплавок и вакуумный клапан.

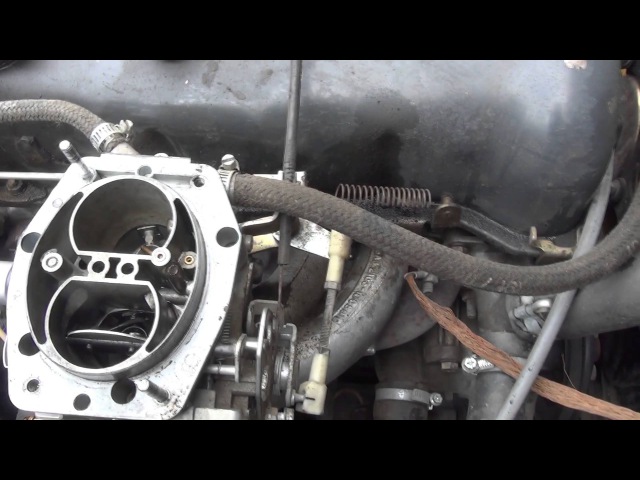

Открутив 4 гайки, снимаем верхнюю крышку карбюратора и проводим чистку камер

Внутренние камеры нужно хорошо очистить от пыли и остатков сажи. Мелкие отверстия прочищаем воздухом, используя баллончик или обычный насос. Прогреваем двигатель и устанавливаем его на ручной тормоз.

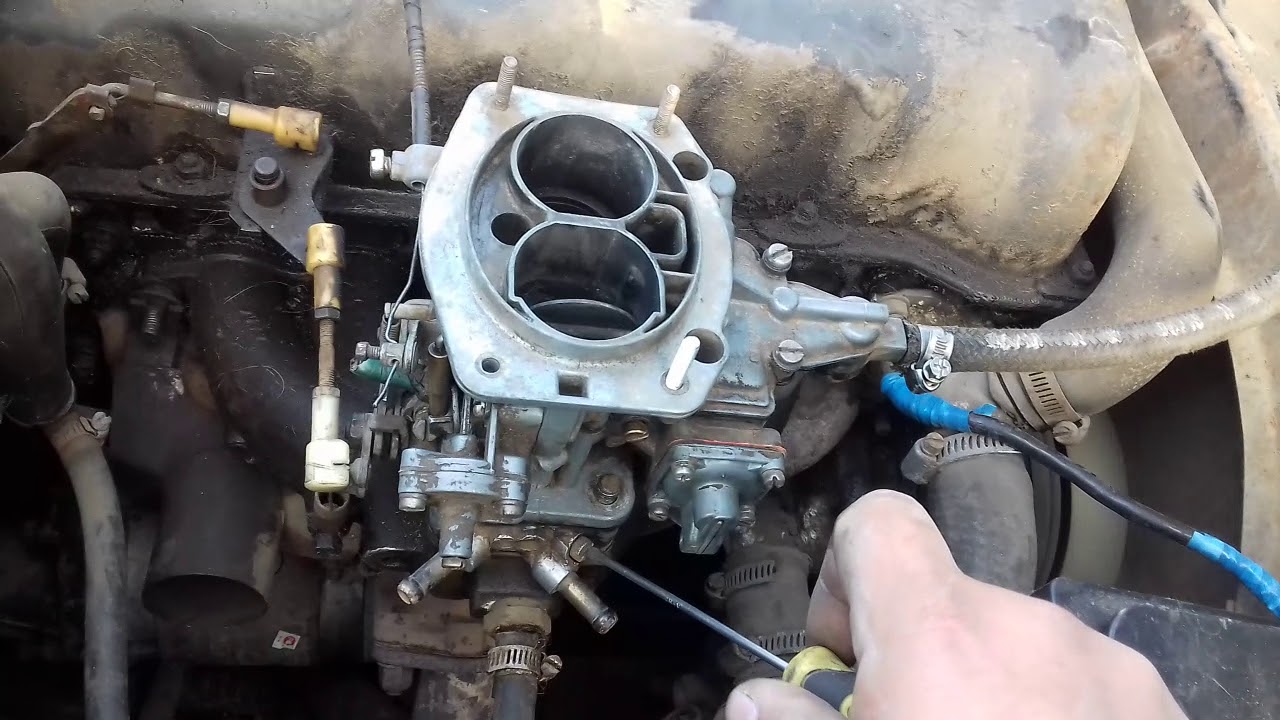

Как отрегулировать: пошаговая инструкция

1. Зажимаем два винта качества диффузора до упора.

   Винт 1 регулирует количество подаваемого бензина, винт 2 регулирует положение дроссельной заслонки

2. Отпускаем винты на 2 оборота и заводим двигатель.
3. Плавно закручиваем винт качества и винт количества диффузора. Первый из них регулирует количество топлива, а второй открывает дроссельную заслонку. Таким образом, мы уменьшаем подачу топлива и воздуха в цилиндры.
4. Проводим подобную операцию с каждым винтом качества.

Совет: Работа двигателя на холостом должна быть плавной и устойчивой, не стоит сильно зажимать винт качества, так как при резкой подаче топлива мотор просто заглохнет.

Видео регулировки карбюратора на ВАЗ 2101

Карбюратор Ваз 2101

Главная • Ваз • 2101 • Система питания

Схема главной дозирующей системы карбюратора Ваз 2101 и эконостата: Эконостат Ваз 2101 находится во вторичной камере карбюратора. На схеме он условно показан в первичной камере. 1 – Эмульсионный жиклер эконостата; 2 – эмульсионный канал эконостата; 3 – воздушный жиклер главной дозирующей системы; 4 – воздушный жиклер эконостата; 5 – топливный жиклер эконостата; 6 – игольчатый клапан; 7 – ось поплавка; 8 – шарик запорной иглы; 9 – поплавок; 10 – поплавковая камера; 11 – главный топливный жиклер; 12 – эмульсионный колодец; 13 – эмульсионная трубка; 14 – ось дроссельной заслонки первичной камеры; 15 – канавка золотника; 16 – золотник; 17 – большой диффузор; 18 – малый диффузор; 19 – распылитель.

Холостой ход карбюратора Ваз 2101

Схема системы холостого хода карбюратора Ваз 2101: 1 – корпус дроссельных заслонок; 2 – дроссельная заслонка первичной камеры; 3 – отверстия переходных режимов; 4 – отверстие, регулируемое винтом; 5 – канал подвода воздуха; 6 – регулировочный винт количества смеси; 7 – регулировочный винт состава (качества) смеси; 8 – эмульсионный канал системы холостого хода; 9 – регулировочный винт добавочного воздуха; 10 – крышка корпуса карбюратора; 11 – воздушный жиклер системы холостого хода; 12 – топливный жиклер системы холостого хода; 13 – топливный канал системы холостого хода; 14 – эмульсионный колодец.

Ускорительный насос Ваз 2101

Схема ускорительного насоса карбюратора Ваз 2101: 1 – клапан-винт; 2 – распылитель; 3 – топливный канал; 4 – перепускной жиклер; 5 – поплавковая камера; 6 – кулачек привода ускорительного насоса; 7 – рычаг привода; 8 – возвратная пружина; 9 – чашка диафрагмы; 10 – диафрагма насоса; 11 – впускной шариковый клапан; 12 – камера паров бензина.

Пусковое устройство карбюратора Ваз 2101

Ваз 2101 схема диафрагменного пускового устройства: 1 – рычаг привода воздушной заслонки; 2 – воздушная заслонка; 3 – воздушный патрубок первичной камеры карбюратора; 4 – тяга; 5 – шток пускового устройства; 6 – диафрагма пускового устройства; 7 – регулировочный винт пускового устройства; 8 – полость, сообщающаяся с задроссельным пространством; 9 – телескопическая тяга; 10 – рычаг управления заслонками; 11 – рычаг; 12 – ось дроссельной заслонки первичной камеры; 13 – рычаг на оси заслонки первичной камеры; 14 – рычаг; 15 – ось дроссельной заслонки вторичной камеры; 16 – дроссельная заслонка вторичной камеры; 17 – корпус дроссельных заслонок; 18 – рычаг управления дроссельной заслонкой вторичной камеры; 19 – тяга; 20 – пневмопривод.

Дроссельная заслонка второй камеры Ваз 2101

Схема пневматического привода дроссельной заслонки Ваз 2101 вторичной камеры: 1 – жиклер пневмопривода, расположенный в диффузоре первичной камеры; 2 – рычаг управления заслонками; 3 – рычаг, жестко связанный с осью дроссельной заслонки первичной камеры; 4 – рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 5 – жиклер пневмопривода, расположенный в диффузоре вторичной камеры; 6 – рычаг, связанный с рычагом 9 через пружину; 7 – ось дроссельной заслонки вторичной камеры; 8 – шток пневмопривода; 9 – рычаг управления дроссельной заслонкой вторичной камеры; 10 – канал подвода разрежения в пневмопривод; 11 – втулка штока; 12 – пневмопривод дроссельной заслонки вторичной камеры.

Тарировочные данные карбюратора 2105-1107010-20 для Ваз 2101

Показатели	1-я камера	2-я камера
Диаметр диффузора, мм	21	25
Номер тарировки распылителя	3,5	4,5
Диаметр главного топливного жиклера, мм	1,07	1,62
Диаметр главного воздушного жиклера, мм	1,70	1,70
Номер тарировки эмульсионной трубки	F15	F15
Диаметр топливного жиклера холостого хода, мм	0,50	0,60
Диаметр воздушного жиклера холостого хода, мм	1,70	0,70
Диаметр распылителя ускорительного насоса, мм	0,40	–
Диаметр перепускного жиклера ускорительного насоса, мм	0,40	–
Производительность ускорительного насоса за 10 полных ходов, см3	7 ± 25%
Диаметр топливного жиклера эконостата, мм	–	1,50
Диаметр воздушного жиклера эконостата, мм	–	1,20
Диаметр эмульсионного жиклера эконостата, мм	–	1,50
Диаметр воздушного жиклера пускового устройства, мм	0,70
Расстояние поплавка от крышки карбюратора с прокладкой, мм	6,5 ± 0,25

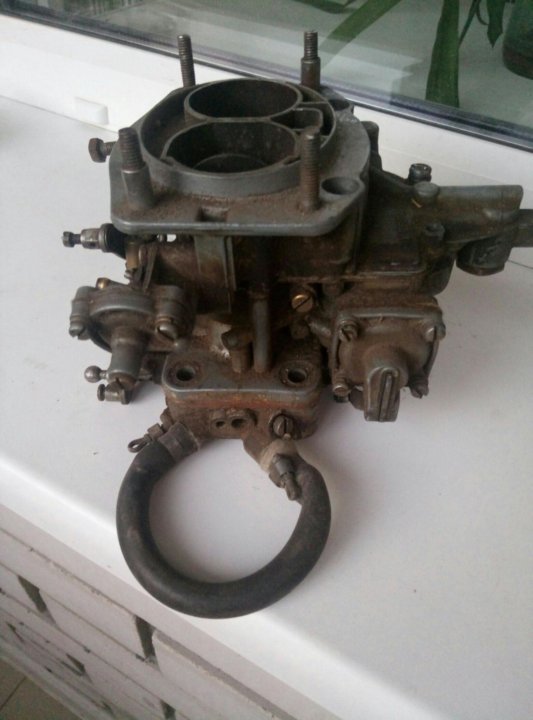

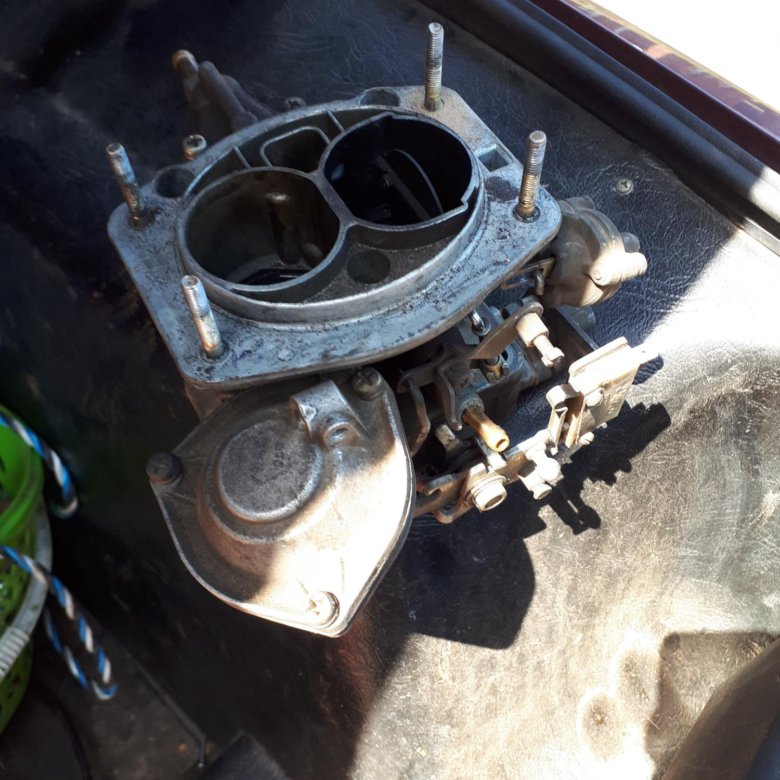

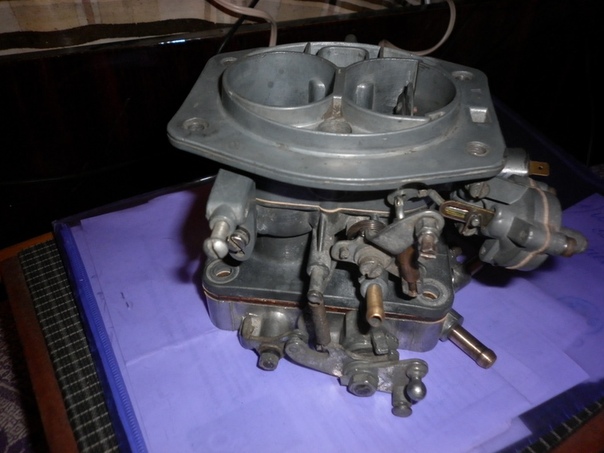

Карбюратор «копейки»

Смотреть галерею
На автомобилях ВАЗ классической серии, в частности на модели 2101, устанавливается несколько типов карбюраторов. В них имеются определенные отличия, например размеры жиклеров, наличие вакуумного корректора. Если говорить о карбюраторе копейки, то он подходит для установки только на двигателях, используемых в этой модели автомобилей. Причина для этого заключается в том, что трамблер используется без вакуумного корректора. Более современные машины оснащаются системами зажигания, в которых распределитель имеет корректировку при помощи вакуума. Причем речь идет не только о БСЗ, но и о контактных (классических). В условиях своего гаража провести обслуживание и регулировку карбюратора довольно сложно, так как требуется наличие не только инструмента, но и знания, понимания принципа работы системы впрыска. Но самое главное, вы должны знать, как производится подключение карбюратора к системе топливоподачи.

Подведем итог

Напоследок добавим, что существуют однокамерные и двухкамерные модели карбюраторов иностранного производства. К минусам такого выбора относят высокую стоимость, сложности в настройке и обслуживании, а также не всегда лучшую динамику и экономичность сравнительно с перечисленными выше моделями карбюраторов ДААЗ, Solex или Weber.

Особенности регулировки карбюратора Солекс. Как выставить уровень топлива в поплавковой камере, настроить холостой ход, подобрать жиклеры, убрать провалы.

Чистка карбюратора: когда необходимо чистить дозирующее устройство, признаки и симптомы. Доступные способы очистки карбюратора без разбора и снятия с авто.

Почему двигатель простреливает в карбюратор, в выхлопную систему. Причины появления хлопков в карбюратор, дополнительные симптомы, устранение неисправности.

Устройство карбюратора, виды и конструктивные особенности. Поплавковый карбюратор, преимущества и недостатки.

Установка карбюратора вместо инжектора, особенности процесса замены системы впрыска. Замена карбюратора на инжекторный электронный впрыск. Рекомендации.

Основные причины, кторые приводят к обеднению рабочей смеси. Бедная смесь на карбюраторных и инжекторных ДВС, а также на моторах с ГБО. Диагностика, ремонт.

Регулировка холостого хода

Система холостого хода в карбюраторе – самая нестабильная. Поэтому время от времени ее необходимо регулировать. Элементами регулировки холостого хода являются 2 винта, один из которых определяет состав смеси, а второй регулирует ее количество.

Регулировку хода необходимо проводить на ранее прогретом двигателе и с отрегулированными зазорами, которые расположены в механизме газораспределения. Еще следует проверить правильность установки угла опережения зажигания.

Пошаговые действия:

1. Винтом 1 нужно установить по тахометру стенда частоту вращения коленчатого вала 820-900 мин -1 .
2. Винтом 2 необходимо добиться концентрации СО в отработавших газах, не выходя за пределы 0,5-1,2%.
3. Винтом 1 восстановите частоту вращения вала до 820-900 мин -1 .
4. Винтом 2 нужно восстановить концентрацию СО до 0,5-1,2%.
5. Для завершения напрессуйте на данные винты ограничительные знаки (пластмассовые втулки), сориентируйте шлицы этих втулок относительно установочных выступов.

Проблемы, которые могут возникнуть при установке холостого хода:

1. Нет реакции двигателя на закручивание винта (во время закручивания двигатель должен постепенно сбавлять обороты и в конце заглохнуть). Такое порой происходит, если в индикаторе холостого хода переизбыток бензина. Причинами могут стать:
2. очень большой жиклер ХХ;
3. плохо закручен электромагнитный клапан либо заглушка;
4. посадочное место жиклера ХХ имеет деформацию своей структуры или поврежден непосредственно жиклер.

Пути выхода из ситуации представлены далее. Итак, на работающем без перебоев двигателе на ХХ снимите провод с электромагнитного клапана. При выполнении этого действия двигатель незамедлительно заглохнет. Если все произошло именно так, то, вероятнее всего, жиклер ХХ слишком большой и не подходит вам. Выход здесь очень легкий – приобрести и установить меньшего размера.

1. Если двигатель продолжает работать, то, скорее всего, бензин не поступает в жиклер ХХ, а идет мимо. Нужно провести следующие манипуляции, а именно выкрутите заглушку (электромагнитный клапан) и проведите исследование вашего жиклера ХХ, не поврежден ли он. При выявлении деформаций иного пути нет, как покупать новую крышку карбюратора. Если при вашем исследовании деформаций обнаружено не было, наденьте жиклер на клапан, смажьте уплотнительное кольцо маслом и закрутите его ключом (зажимайте, не прилагая особых усилий, желательно зажимать ключом, используя только один палец руки).

Карбюратор на автомобиле ваз 2101 его регулировка и настройка

Карбюратор на автомобиле ваз 2101 требует периодической настройки и регулировки. В противном случае двигатель не будет стабильно работать на холостом ходу, при разгоне.

Также могут появиться трудности с запуском. Настройка карбюратора требует определенных знаний.

Однако зная технологию, как происходит регулировка карбюратора ваз 2101 или как ее называют в простонародье «Копейки», выполнить всю процедуру можно своими руками.

Признаки необходимости регулировки карбюратора

Устройство карбюратора на автомобиле ВАЗ-2101 достаточно простое. Оно может незначительно отличаться в зависимости от модели автомобиля. Понять, что пора настроить этот узел просто. Основными признаками являются следующие факты:

В этом случае потребуется тщательная проверка всей системы. В некоторых случаях перечисленные выше неисправности связаны с иными сбоями в узлах и механизмах.

Настраивать карбюратор рекомендуется раньше, чем появятся первые признаки неисправности. Устройство этого узла требует проведения регулировки через каждые 8 тыс. км пробега. Эту процедуру нужно проводить не реже, чем раз в год, даже если автомобиль эксплуатируется редко.

Перед началом работы нужно провести при необходимости ремонт проводки, трамблера и очистку свечей зажигания. Существует несложная технология, как правильно отрегулировать карбюратор на ваз 2101.

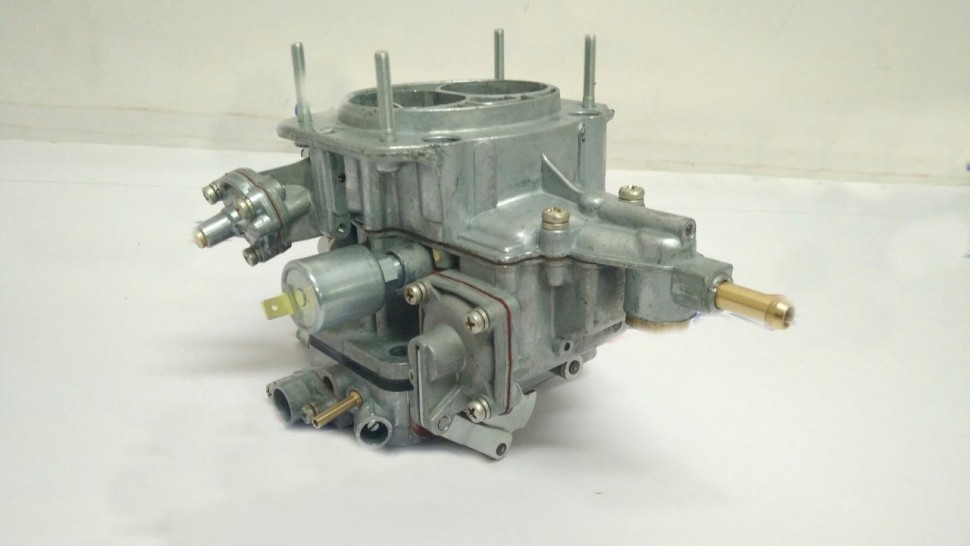

Карбюратор ВАЗ

Заказывайте запчасти в интернет-магазине «Аккорд-Авто» и мы  доставим их по всей России. Если у вас возникли вопросы, вы сможете их задать, позвонив по бесплатному номеру: 8 800 700 8501, WhatsApp: 8 962 522 15 82 или написать в онлайн чат.

Выбираем карбюратор для автомобилей ВАЗ 2101-2107

Классические модели ВАЗ – это автомобили от 2101 до 2107. Обладатели таких автомобилей не редко ищут эффективное решение для увеличения динамических характеристик и уменьшения расхода топлива. Но далеко не все знают, что именно карбюратор отвечает за решение этих проблем. Не найдя заводской карбюратор ВАЗ-классика, вы всегда можете поставить карбюратор другой марки, но тогда придется учитывать некоторые особенности. Если вам срочно понадобился карбюратор ВАЗ, то посетите наш интернет-магазин, мы уверены, необходимая модель найдется в наших каталогах.

Заводские модели карбюраторов

Более современные карбюраторы ВАЗ классика ориентированы на экологию, а кроме этого на уменьшение расхода топлива и динамику авто. Также стоит учесть, что карбюраторы создавались для двигателей с разным объемом, поэтому не все модели подойдут вашему автомобилю.

Карбюратор ДААЗ/Weber

Карбюраторы ВАЗ ДААЗ – выпускались для моделей 2101, 2103 и 2106. Дмитровский Автоагрегатный Завод производил их по лицензии компании Weber. Поэтому нередко можно найти данные агрегаты не под названием ДААЗ, а Weber. Отличительная особенность данных карбюраторов – простата конструкции и обеспечение достойных разгонных характеристик.

Однако у них есть и несколько недостатков:

• высокое потребление горючего, в некоторых моделях до 14 литров по городу на сто километров;
• недоступность для массового пользователя. Сейчас даже на барахолках сложно найти карбюратор данной фирмы в хорошем состоянии.

Автомобили ВАЗ 2105-07 оборудовались более совершенной моделью карбюраторов ДААЗ. В народе они называются Озон. Как легко догадаться, такое название пошло из-за высокой экологичности агрегата. Правильно настроенный карбюратор позволял солидно снизить расход, вплоть до 7 литров и обеспечить достойную динамику во время езды.

Если говорить о минусах, то тут сразу на ум приходит неудобная конструкция агрегата. От длительного использования постепенно выходит из строя вторичная камера, которая открывается не механически (как в большинстве моделей), а под воздействием пневматического клапана.

При плохой регулировке или сильном загрязнении, вторая камера вовсе перестает открываться, либо открывается с задержкой, что приводит к серьезной потере мощности, ухудшении динамики, уменьшении скорости и нестабильной работе двигателя (особенно на оборотах выше среднего).

Карбюратор Solex

Также довольно популярным является карбюратор ДААЗ 21053, который выпускался по патентам компании Solex. Агрегат отлично показал себя в плане экономии бензина. Также данный карбюратор обладает уникальной конструкцией. У него есть обратная подача горючего, в народе прозванная обраткой. Именно это решение позволило возвращать излишки топлива в бак, что и привело к экономии до 800 грамм горючего на 100 км.

У некоторых версий данной модели и вовсе были вспомогательные электронные системы. К таким решениям можно отнести систему холостого хода с регулировкой за счет электрического клапана, автоматизированную систему холодного пуска и многое другое. В основном такие карбюраторы ставились на экспортные модели. На постсоветском пространстве чаще других встречался карбюратор Solex, оснащенный электрическим управляющим клапаном холостого хода.

Вот только на деле система в использовании оказалась крайне проблемной. Поскольку агрегат оснащался узкими топливными и воздушными каналами, то главной проблемой стало их быстрое засорение. Так что карбюратор приходилось регулярно проверять и чистить. Касательно расхода, то у самых успешных моделей доходило до 6 литров на сотню. Если говорить о динамике, то карбюраторы Solex уступали только самым первым моделям Weber.

Купив карбюратор ВАЗ – вы сможете сразу ставить его в автомобиль, он не нуждается в доработке. У нас вы найдете не только все описанные выше модели, но и карбюратор Пекар. Единственный нюанс – выбор относительно объема двигателя. Если вы купили карбюратор на другой объем, то придется заняться подбором и заменой жиклеров, а кроме этого заново отрегулировать карбюратор.

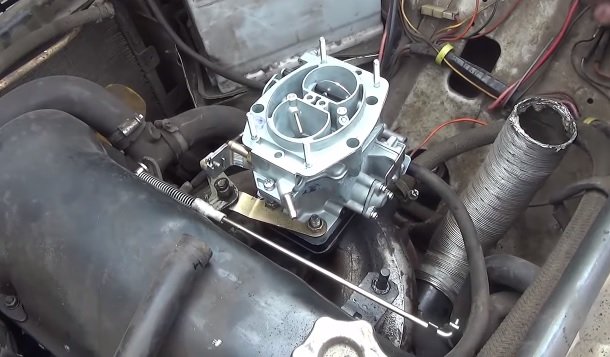

Установка нестандартного карбюратора

Некоторые владельцы ВАЗ иногда устанавливают нетипичные модели карбюраторов в классику. Чтобы агрегат работал правильно, его придется несколько переделать и настроить буквально с нуля. Чаще всего автолюбители выбирают модели Solex 21073 и 21083. О них и поговорим ниже.

Solex 21073

Эта модель создана для двигателей объемом 1.7 литра и устанавливалась на автомобилях Нива. Данный карбюратор отличается от прочих моделей Solex большими жиклерами и клапанами. Установить его в классику ВАЗ довольно просто, что и повлияло на такую популярность у автолюбителей. Правда, помимо солидного прироста в динамике, карбюратор заметно увеличит расход бензина, доведя его до 12 литров по городу на 100 километров.

 Solex 21083

Данной моделью комплектовали автомобили ВАС 2108-09. Чтобы установить его на «классику» — карбюратор придется доработать, поскольку моторы 08-09 серьезно отличаются от 01-07. Если вы решите установить агрегат без доработки, то на четырех тысячах оборотов, скорость подаваемого воздуха достигнет звуковой, поэтому увеличить обороты попросту не выйдет. Чтобы установить эту модель, вам понадобится рассверливать диффузоры обеих камер, тем самым увеличив их размеры. Кроме этого нужно заменить заводские жиклеры, на их аналоги с ВАЗ 2108-09. Сам процесс доработки потребует от вас определенных навыков. Динамика возрастет, а расход заметно снизится.

В итоге

В конце хотелось бы добавить, что помимо перечисленных выше моделей, в продаже можно найти однокамерные и двухкамерные иностранные карбюраторы. Иностранный карбюратор ВАЗ, цена на которых весьма солидная, не является хорошим выбором, поскольку он весьма сложен не только в настройке, но и в обслуживании. Найти нужную модель вы всегда можете в каталоге нашего магазина. Мы продаем не только карбюраторы ВАЗ, но и другие комплектующие. Более того, все реализуемые нами товары отличаются высочайшим качеством и демократичной ценой.

Выбор карбюратора на ВАЗ 2101-2107

Если вы владелец классической модели ВАЗ (это модели с 2101 по 2107), то скорее всего вы не раз задавались вопросом: как можно увеличить динамику автомобиля или как уменьшить количество потребляемого топлива. Эти два момента зависят от того, какой карбюратор установлен на автомобиле, насколько качественно он отрегулирован и вообще подходит ли он для регулировок. Итак, если карбюратор не подходит или вы просто хотите купить новый, то знайте, что их довольно много.Каждый рассчитан на конкретные условия (экономичность, динамика, экологичность) и рассчитан на конкретную кубатуру двигателя. Я постараюсь описать все известные карбюраторы, которые устанавливаются без переделок и те, которые нужно слегка доработать.

Какие карбюраторы вообще ставились на ВАЗ 2101-2107?

И так, на самые первые классические автомобили, с 70 по 82 год, устанавливались карбюраторы ДААЗ 2101, 2103, 2106, они производились на Дмитриевском автомобильном заводе, по лицензии полученной от французской фирмы Weber, так некоторые их называют ДААЗ, и прочие Вебер-ы, оба названия правильные. Эти карбюраторы и сегодня являются самыми предпочтительными, ведь их конструкция максимально проста, при этом они обеспечивают просто шокирующую для автомобилей динамику, но их расход топлива от 10 до 13, 14 литров отталкивает потенциальных пользователей. Так же их сейчас очень сложно найти в нормальном состоянии, новые не выпускают уже более 25 лет, а старые продаются на барахолках, просто в ужасном состоянии, чтобы собрать один, надо купить два или еще три.

На смену старым пришли новые ДААЗы, 2105-2107, эти карбюраторы имеют улучшенную систему по сравнению с предшественниками.У них есть еще одно малоизвестное название – Озоны. Почему Озон? Все просто, это самые экологичные карбюраторы, которые в наше время ставят на классику. В целом система у них неплохая, а вот со второй камерой есть проблемы, она открывается не механически, а с помощью пневматического клапана, в народе именуемого «грушей». А когда карбюратор сильно загрязняется или не регулируется, то его открытие происходит с опозданием или вообще не происходит, из-за чего снижается мощность, снижается максимальная скорость и машина начинает дергаться на высоких оборотах. Эти карбюраторы достаточно экономичны, расход порядка 7-10 литров, при этом обеспечивают хорошие динамические качества.

Выбор карбюратора для «классического» автомобиля

Если вы любите водить машину и хотите большего, чем дает вам стандартная система, то вам может подойти карбюратор. ДААЗ 21053 , выпущенный по лицензии французской компанией Solex. Этот карбюратор самый экономичный и обеспечивает наилучшую динамику для классических двигателей, но найти его в продаже достаточно сложно, не все продавцы знают о его существовании.В нем используется конструкция, принципиально отличающаяся от конструкций предыдущих моделей ДААЗ. Здесь используется система возврата топлива, есть выход, через который излишки бензина возвращаются в бак, это экономит около 500-700 граммов топлива на 100 км пути.

В зависимости от модели может быть множество вспомогательных электронных систем, таких как: система холостого хода, управляемая электроклапаном, автоматическая система всасывания и другие. Но больше всего их устанавливают на экспортные модели, у нас в основном только система холостого хода с электроклапаном.Кстати, может доставить массу проблем, в этом карбюраторе очень маленькие каналы для топлива и воздуха, и они очень часто забиваются, если их вовремя не чистить, то первое, что начинает плохо работать это бездействующая система. Этот карбюратор потребляет около 6-9 литров топлива при обычной езде, обеспечивая при этом лучшую динамику из всех представленных выше агрегатов, кроме Вебера. Если вы хотите получить от двигателя максимум, но при этом не утомлять себя лишними подробностями настройки карбюратора, то смело выбирайте его.

Ну вот я вам и перечислил все стандартные карбюраторы, которые устанавливаются на классику без переделок, нужно только помнить, что если вы покупаете карбюратор, то выбирать его нужно по объему двигателя вашего автомобиля. Даже если вам в руки попал хороший карбюратор, но он рассчитан на другую кубатуру, то с помощью мастера вы сможете поменять в нем жиклеры и настроить под свои нужды.

Но не думайте, что на этом список выбора настройки карбюратора заканчивается.Если вы хотите получить от автомобиля еще больше и иметь хороший мастер-карбюратор или можете настроить их самостоятельно, то можете обратить свое внимание еще на два типа карбюраторов, солекс 21073 и солекс 21083 :

1. первый это рассчитан на объем 1,7 кубических сантиметра (для двигателя Нива), отличается от 21053 тем, что имеет больше каналов и больше жиклеров. После его установки вы получите еще больше динамики, но расход топлива будет составлять 9-12 литров на 100 км. Так что если вы хотите много динамики и при этом есть деньги на дополнительные расходы, то можете выбирать его.
2. второй (21083) предназначен для автомобилей ВАЗ 2108-09, и устанавливается на классические двигатели только с переделками, т.к. системы газораспределения у двигателей 01-07 и 08-09 разные. А если поставить карбюратор как есть, то на скорости около 4000 тысяч скорость всасываемого воздуха может приблизиться к сверхзвуковой, что недопустимо, дальше двигатель просто не будет разгоняться. Если вы хотите его установить, то придется рассверлить диффузоры 1 и 2 камер на больший размер, и поставить форсунки чуть большего размера.Все эти переделки стоит делать только в том случае, если вы искренний ценитель классики, так как они достаточно трудоемки. Цена переделок — расход меньше 21053, прибавка в динамике даже больше чем 21073.

Можно сказать даже больше, есть карбюраторы однокамерные и двухкамерные, импортных фирм, но они во первых дорогие , а во-вторых, они не всегда обеспечивают лучшую динамику и экономичность, чем перечисленные выше. Так что решать вам, что выбрать и как ездить.

АНАЛОГИЧНЫЕ ТОВАРЫ

Карбюратор 2107-1107010-20 на Лада 2101-2107 Нива 1600 : Автомобильный

---

В настоящее время недоступен.
Мы не знаем, когда и будет ли этот товар снова в наличии.

Примечание. Изделия с электрическими вилками предназначены для использования в США. Розетки и напряжение различаются в зависимости от страны, и для этого продукта может потребоваться адаптер или преобразователь для использования в вашем регионе. Пожалуйста, проверьте совместимость перед покупкой.

Вот что значит владеть

Представьте себе парковку технического центра General Motors. Помните, что каждый человек в этом кампусе получает как скидку для сотрудников, так и, что почти не менее важно, доступ к парковочным местам только для продуктов GM.Если вы азартный игрок, можно с уверенностью поспорить, что Билл Трейб, инженер по трансмиссии, будет владеть чем-то разумным, ну, вы знаете, Cadillac CTS-V или Corvette ZR1, но это пари, которое вы проиграете.

Нет, Трейб пошел далеко вперед, когда искал новую тачку, и нет, мы говорим не о Форде. Черт, он даже не стал искать «Альфу» или «Порше».

Он купил Lada 2101 1976 года выпуска.

Для Трейба это не так уж и странно, как кажется; у него также есть Trabant 601 1988 года выпуска.

«Я хотел испытать, каково это — взбираться вверх по пролетарской социальной лестнице, — говорит он.«Лада — роскошный автомобиль по сравнению с «Трабантом».

Как именно Трейб попал в автомобильный мир Восточного блока?

«Раньше я ездил только на автомобилях американского производства и всегда думал, что люди, владеющие иномарками, — чудаки», — говорит он.

«После 30 лет езды только на американских машинах, наконец-то начал устаревать. Вы можете только посмотреть на столько Камаро 1969 года, прежде чем начнете зевать.

«Затем, находясь в отпуске в Берлине, я арендовал Trabant на два часа и заплатил за это 80 евро.Мне было весело колесить по Берлину на этой форсированной тележке для гольфа. И вот тогда я решил, что хочу купить его и принести домой. Для человека, который не разбирается в автомобилях, я бы описал это так, будто всю жизнь ешь только американский сыр. А затем впервые попробовать небольшой кусочек французского сыра. И понимая, что в мире много разного сыра, а жизнь слишком коротка».

Если вас совсем застала врасплох эта советская машина, то Лада по сути является российской версией Fiat 124.Волжский автомобильный завод, также известный как ВАЗ (а теперь он называется АвтоВАЗ), лицензировал и модернизировал Fiat, сделав его достаточно прочным, чтобы справляться с часто коварными дорожными условиями за железным занавесом. На экспортных рынках он назывался Lada, а на внутреннем рынке он продавался под маркой «Жигули».

Ближе к концу 2017 года Трейб приступил к поиску своей мечты 2101, делая то же самое, что и вы: он залез в Интернет. Итак, он точно не пользовался Craigslist, и машина была не совсем за углом.Но используя евро-эквивалент Craigslist, он нашел эту машину в Ростоке, Германия.

Так Трейб сел в самолет, а потом на поезд, чтобы встретиться с продавцом, который встретил его на вокзале с машиной. После некоторого творческого использования банкомата деньги перешли из рук в руки, и все, что стояло между Трейбом и владением винтажной Ладой, было бумажной волокитой.

По словам Трайба, покупка автомобиля в Германии в качестве иностранца не составляет труда. «Я приехал и вышел примерно через 45 минут», — говорит он, отмечая, что без проблем получил все необходимые документы и временную регистрацию.Попробуйте сделать это в Мичигане.

Перед тем, как оставить его в порту, Трейб взял «Ладу» в небольшое путешествие. Он колесил по Германии, попадая в такие места, как Гамбург, и в процессе попадал в снежную бурю. Шторм сильнее всего ударил, когда он ехал по автобану, но «Лада», привыкшая к ненастной погоде, справилась со своей задачей.

Lada 2101 Билла Трейба 1976 года выпуска — лучший сувенир, который вы можете получить из отпуска в Германии.

Стивен Фам

После своего немецкого приключения он нанял специалиста для управления юридической стороной ввоза автомобиля из-за границы. Автомобиль был отправлен в Балтимор; оттуда Трейб решил доставить его на подъездную дорожку.

С автомобилем на своей родной территории Трейб действительно копался — и обнаружил, что оригинальный двигатель был заменен на модернизированный двигатель ВАЗ-21011, а это означает, что на месте оригинального находится более крупный 1,3-литровый рядный четырехцилиндровый бензиновый двигатель. 1,2 литра. У более крупного двигателя все еще есть приспособления для ручного запуска; это то, о чем вы могли не подумать в США, но инженеры помнили о сибирской зиме при разработке трансмиссии.

Поиск источника запчастей в Америке может показаться проблемой, и в какой-то степени это так и есть. К счастью, Трейб утверждает, что получить запчасти из Европы совсем не сложно. Доставка запчастей к его двери может занять несколько дней, но, как ни странно, обычный срок доставки обычно составляет менее недели, и он описывает доступность запчастей примерно как новую машину. Они построили их много, и многие детали были перенесены на последующие модели. Последний заказ: карбюратор. Не ремонтный комплект или неоригинальная деталь, а новый и готовый карбюратор для этого 1.мотор 3 литра.

Кузов «Лады» также подвергся тщательной обработке Трейбом, получив свежий слой защитного оранжевого цвета Rust-Oleum. Обычно для удаления старой краски с автомобиля используются агрессивные химикаты или ведра пыли, но тот, кто наносил последнюю отделку на эту Ладу, не очень хорошо справился. Краска смылась быстрым вытиранием ацетоном. Перед тем, как нанести краску, Трейб сам снял с него одежду. Трейб сказал, что цвет удивительно близок к тому же оттенку оранжевого, который он удалил.

Lada 2101 Билла Трейба 1976 года выпуска — лучший сувенир, который вы можете получить из отпуска в Германии.

Стивен Фам

Будучи инженером, Трейб заметил интересные дизайнерские решения на Lada. Возьмите задние тормозные барабаны, алюминиевые вместо традиционных железных; железный вкладыш используется для поверхности трения. Они удивительно похожи на популярные алюминиевые барабаны Buick, использовавшиеся с 1957 по 1970 год. архаичный выключатель указывает зажигание на полке.«Это дешевле, чем настраивать старую точку зажигания», — говорит он. Эти обновления не сделают Lada Трейба самым быстрым автомобилем в Мичигане, но должны сделать ее более мощной и надежной, чем стандартная.

«Я еще не пробовал его максимальную скорость, — говорит Трейб, — потому что на его шинах до сих пор написано «сделано в Югославии». Я немного опасаюсь это проверять». Скорость отходит на второй план, Трейб получает удовольствие от простого вождения и обслуживания Lada. Его основная работа связана с работой над новой волной высокотехнологичных автомобилей; забота об автомобиле, который все еще можно завести вручную, доставляет ему удовольствие.

Трейб советует потенциальным владельцам Lada: «Я не хочу, чтобы кучка людей покупала одну из них у американского импортера. Вы увидите их в продаже по цене от 10 до 15 тысяч долларов, и я не тратил их, включая поездку в Германию, неделю в Германии и доставку машины домой. Не покупайте у первого импортера, у которого он есть. Они легко доступны в Европе». Итак, спланируйте настоящее приключение вокруг того, что уже является покупкой левого поля.

И если вам случится ехать по Мичигану на своем новом для вас 2101, следите за Трейбом — по крайней мере, когда грузовики с солью не покрывают дороги коррозийными составами.Несмотря на то, что эта штука была спроектирована, чтобы выжить на коварных дорогах Сибири, даже автомобили Восточного блока не застрахованы от зимы Среднего Запада.

Первоначально эта статья появилась в выпуске Autoweek от 25 февраля. Подпишитесь здесь.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на фортепиано.ио

До какого года выпускали качественные ваз 2101. Легендарная «копейка» или как делались первые «Жигули». Курьезы с логотипом

Ветеран Волжского автозавода — легендарная «копейка» (ВАЗ-2101), явившаяся прототипом итальянского автомобиля FIAT — 124. Модель была доработана российскими и итальянскими конструкторами, доработана и запущена в производство. Все изменения, которых было более 800, проводились с учетом российских условий эксплуатации и существующих условий производства на Волжском автомобильном заводе.Предложения по улучшению автомобиля поступали от итальянских конструкторов, вплоть до выпуска новой модели «Жигули-ВАЗ-2103».

Какие изменения внесены в базовую модель FIAT — 124? Они коснулись снаряженной массы автомобиля, которая увеличилась с 855 кг до 945 кг. Для этого пришлось увеличить жесткость всей конструкции, от рамы и кузова до рессор и рычагов передней подвески. Теперь их изготавливали методом холодной штамповки, из металла увеличенного диаметра. Бампер также был изменен.На него установили дополнительные клыки, предусмотрели отверстие для кривошипа.

FIAT — 124 оснащался задними дисковыми тормозами. Конструкцией ВАЗ 2101 была предусмотрена их замена на барабанные тормоза. По мнению конструкторов, они были более надежными. Кроме того, машину оснастили зеркалами заднего вида, складывающимися передними сиденьями, утопленными дверными ручками, что было намного удобнее и безопаснее, чем раньше. Но самые главные изменения коснулись двигателя. После доработки и модернизации удалось увеличить его мощность до 64 л.с.и снизить расход топлива. При этом моментные характеристики ничуть не пострадали, а даже стали лучше. Двигатель оснащался двухкамерным карбюратором. Вторая камера открывалась при достижении автомобилем скорости 90 км/ч, что обеспечивало значительную экономию топлива. Была усилена подвеска, что позволило увеличить дорожный просвет на 3 см и обеспечить надежные условия эксплуатации автомобиля. Таким образом, ВАЗ стал идеальным для российских дорог.

ВАЗ-21013 и ВАЗ-21011

Прошло немного времени, и в 1994 году ВАЗ начал выпуск новой модели «Жигулей» — ВАЗ 21011 с увеличенным до 1 л объемом двигателя.3 литра. При этом его мощность не сильно возросла, и составила 69 л.с. Клыки были сняты с бампера и заменены резиновой накладкой. Внешний вид автомобиля стал более презентабельным. Изменениям подвергся и интерьер, в котором были установлены более удобные передние сиденья, пепельницы перенесены с задних подлокотников на обшивку дверей, несколько изменено управление. Задние стойки кузова оборудовали отверстиями для вытяжной вентиляции салона, прикрыв их пластиковыми решетками. Автомобиль был оборудован сигналом заднего хода и дополнительными отражателями поворотников и стоп-сигналов.

Работы по совершенствованию автомобиля продолжаются, и уже в 1977 году с конвейера завода сходит еще одна модель «Жигулей» ВАЗ-21013, которая оснащена базовым двигателем ВАЗ-2101 объемом 1,2 л. Его выпуск продолжался до 1981 года. Через год была снята с производства и базовая модель ВАЗ-2101. За весь период было выпущено 2 702 657 таких автомобилей. Среди них и полицейская версия — ВАЗ-21016, оснащенная двигателем мощностью 77 л.с.

1972 год характеризуется созданием отечественного универсала ВАЗ-2102. Это пятидверная модель «Жигули» на базе автомобиля ВАЗ-2101. Начинка кабины, торпеды, приборной доски, органов управления — осталась без изменений. Автомобиль комплектовался тремя типами двигателей: 1,2, 1, 3, 1,5 л.с., которые ранее устанавливались на ВАЗ-2101, ВАЗ-21011, ВАЗ-2103.

В 1985 году на смену ВАЗ-2102 пришла модель ВАЗ-2104, на базе которой был создан первый отечественный электромобиль ВАЗ-2801, с никель-цинковым аккумулятором. Он установлен в задней части машины на специальной раме, которая изготовлена ​​из легкого алюминиевого профиля. Машина имела три двери и специальный люк для обслуживания аккумулятора, располагавшийся на месте левой задней двери. За все время было выпущено 50 электромобилей, которые, к сожалению, не получили широкого распространения и были сняты с производства.

Спортивное развитие и экспорт.

В феврале 1971 года автомобили ВАЗ были отправлены на экспорт. Первой страной, принявшей «Жигули», стала Югославия.Автомобили получают новую марку «Жигули», а универсал выходит с приставкой «Комби». Очень скоро они становятся популярными и востребованными в ряде зарубежных стран. Экспортная версия ВАЗ-2102 дополнительно оснащена омывателем и дворниками стекла задней двери, более удобными сиденьями для ВАЗ-2106. Постепенно автомобили наводняют западноевропейский рынок. В 1979 году на экспорт было отправлено 318 тысяч «Жигулей».

В 1971 году автомобили ВАЗ-2101, оснащенные двигателями Fiat, принимают участие в автогонках. Несмотря на отсутствие опыта, автогонщики Волжского автозавода оставляют своих соперников на «Волге» и «Москвиче» далеко позади. Осенью 1971 года на соревнованиях в Германии сборная СССР на автомобилях ВАЗ завоевала золотую и серебряную медали.

Если вы задаетесь вопросом, где купить гаражные секционные ворота, то вам сюда.

Технические характеристики ВАЗ-2101/ВАЗ-2102:

		ВАЗ-21011, ВАЗ-21013	ВАЗ-2102, 21021, 21023
Годы выпуска	1970-1982 гг.	1972-1981, 1977-1984	1972–1984, 1971–1985 гг.
Размеры (Д х Ш х В), мм	4073 х 1611 х 1440	4073 х 1611 х 1440	4059 х 1611 х 1458
Колесная база	2424	2424	2424
тип кузова	4-дверный седан	4-дверный седан	5-дверный седан
Объем двигателя, л	1. 198	1.300, 1.200	1.198, 1.300, 1.198
Номер и местонахождение	Р4	Р4	Р4
Снаряженная масса, кг	1355	1355	1020
Масса полная, кг			1420
КПП		Мех.4-ступенчатая с синхронизаторами	Мех. 4-ступенчатая
Мощность двигателя, л. С участием. при об/мин	64/5600	69-70/5600, 64/5600	64/5600, 70/5600, 64/5600
тип привода	4×2, задний	4×2, задний	4×2, задний
тип рулевого управления	гипоидный червяк и ролик	гипоидный червяк и ролик	Червячная передача
Система снабжения	двухцилиндровый карбюратор	двухцилиндровый карбюратор	двухцилиндровый карбюратор
Снаряженная масса, кг	1355	1355	1020
Тормозная система	барабанные механизмы	барабанные механизмы	барабанные механизмы
Передняя подвеска		независимая на поперечных маятниках с цилиндрическими пружинами, гидравлическими амортизаторами, телескопическая	спиральная пружина
Задняя подвеска		с винтовыми пружинами и реактивными тягами, гидравлическими амортизаторами, телескопическими	двойной поперечный рычаг
Динамика разгона 0-100 км/ч, с	20 (22)	18	20, 23
Расход топлива на 100 км	9,2 – 9,4		8. 2 -10,9 (АИ-92)

Заднеприводный седан малого класса и по совместительству «первенец» Волжского автомобильного завода — ВАЗ-2101 — «появился на свет» 19 апреля 1970 года — именно тогда с конвейера тольяттинского предприятия сошли первые шесть экземпляров новоиспеченной модели…

А ведь его история началась гораздо раньше — еще в 1966 году Министерство автомобильной промышленности СССР заключило с Fiat генеральное соглашение, позаимствовав у них за свои «копейки» четырехдверный Fiat 124.Правда, перевоплотившись в ВАЗ-2101, итальянский «донор» претерпел значительные изменения: были доработаны экстерьер и интерьер, отделены новые двигатели, увеличен дорожный просвет, усилены подвеска и кузов и многое другое» были внесены правки».

В 1974 году дебютировала модель ВАЗ-21011, которая (по сравнению с базовым «собратом») получила подправленный внешний вид, более комфортный салон и двигатель увеличенного (до 1,3 литра) объема.

«Жизненный» цикл трехобъемника продолжался до 1988 года, и за этот период было продано более 2,7 млн ​​единиц.

Внешне ВАЗ-2101 имеет очень приятный, лаконичный и сбалансированный, но устаревший (по современным меркам) внешний вид, в котором нет запоминающихся дизайнерских ходов.

Приветливый передок с круглыми фарами-глазками, между которыми «прописалась» решетка радиатора, и хромированный бампер-«пучок», классический трехобъемный силуэт с высокой линией крыши, плоскими боками и длинным «отростком» багажника, простенькая корма с узкими фонарями и аккуратный бампер — экстерьер автомобиля прост и ничем не примечателен.

По своим габаритам «копейка» относится к «В-классу» (по европейской классификации): в длину она удлиняется на 4043 мм, в ширину достигает 1611 мм, а в высоту не превышает 1440 мм. Колесная база у четырехдверки составляет 2424 мм, а ее дорожный просвет равен 170 мм.

В снаряженном состоянии машина весит не менее 955 кг, а ее полная масса составляет 1355 кг.

Интерьер ВАЗ-2101 выполнен в полном соответствии с внешним видом – он выглядит скромно по всем фронтам, но при этом обладает продуманной эргономикой. Большой двухспицевый руль с тонким ободом, предельно простая комбинация приборов, предоставляющая лишь необходимый минимум информации, предельно сдержанная передняя панель с круглыми дефлекторами вентиляции, два «ползунка» системы отопления, пепельница и магнитола ресивер – по современным меркам убранство седана совершенно устарело.

Формально салон «копейки» имеет пятиместную компоновку, но на втором ряду могут сесть только два человека, и они не почувствуют избытка свободного пространства.И спереди, и сзади автомобиль оборудован аморфными сиденьями без подголовников, которые имеют плоский профиль (даже намека на боковую поддержку) и мягкий наполнитель.

Багажник ВАЗ-2101 аскетичен: он имеет замысловатую форму, почти везде наблюдается голый металл. Объем грузового отсека четырехдверки составляет 325 литров, но это с учетом полноразмерной запаски, которая закреплена внутри по левому борту.

Советский седан предлагается с двумя четырехцилиндровыми бензиновыми «атмосферниками» с вертикальной компоновкой, верхним расположением распредвала, карбюраторным впрыском топлива и 8-клапанной структурой ГРМ:

• ВАЗ- 2101 (Лада-1200) оснащен 1. 2-литровый двигатель, развивающий 64 лошадиные силы при 5600 об/мин и 89 Нм крутящего момента при 3400 об/мин.
• ВАЗ- 21011 (Lada-1300) приводится в движение 1,3-литровым двигателем мощностью 69 л.с. при 5600 об/мин и 96 Нм крутящего момента при 3400 об/мин.

По умолчанию трехобъемник оснащен 4-ступенчатой ​​«механической» коробкой передач и ведущими колесами заднего моста.

С места до 100 км/ч автомобиль разгоняется за 18-22 секунды, а его максимальные возможности «упираются» в 140-145 км/ч.

В комбинированном режиме движения четырехдверка расходует от 8,2 до 9,2 литров топлива на каждую «сотню» в зависимости от модификации.

В основе ВАЗ-2101 — заднеприводная «тележка», заимствованная у модели Fiat 124, что предполагает продольное расположение силовой установки спереди и наличие несущего стального кузова.

Спереди седан оборудован независимой подвеской на двойных поперечных рычагах с телескопическими амортизаторами, винтовыми пружинами и стабилизатором поперечной устойчивости, а сзади — зависимой конструкцией с жесткой балкой, прикрепленной к раме одной поперечной и четыре продольных стержня. Автомобиль оборудован рулевым механизмом с двухгребневым катком и глобоидным «червяком», а также тормозной системой с передними дисковыми и задними барабанными устройствами.

На вторичном рынке России в 2018 году ВАЗ-2101 можно приобрести по цене ~15 тысяч рублей, но стоимость некоторых экземпляров (близких к оригиналу) может доходить до миллиона рублей.

Среди достоинств седана владельцы обычно выделяют: простую и надежную конструкцию, высокую ремонтопригодность, доступное обслуживание, в меру тяговитые двигатели, высокий дорожный просвет, хороший уровень сборки, неприхотливость к качеству топлива и многое другое.

У автомобиля также отсутствуют недостатки: устаревшая техническая «начинка», низкие динамические и скоростные характеристики, низкий уровень безопасности и другие моменты.

Выбор пал на FIAT в основном по политическим причинам: Коммунистическая партия СССР поддерживала партии других капиталистических развитых стран, особенно Италии и Франции. Лидеры зарубежных коммунистических партий нуждались в новых рабочих местах, и строительство завода в Тольятти решило их проблемы. Итальянские специалисты и строители построили завод, предоставили всю необходимую документацию.Проводил консультации с инженерами ВАЗ и участвовал в разработке новых моделей. Первая партия логотипов также была произведена в Италии, что повысило интерес коллекционеров.

Прототипом ВАЗ 2101 послужил FIAT 124 образца 1966 года с двигателем 1,2 л и отделкой салона начального уровня. В 1965 году он завоевал титул «Автомобиль года».

3 января 1967 года Всесоюзной ударной комсомольской стройкой было объявлено о строительстве Волжского автомобильного завода.На строительство были направлены тысячи людей, в основном молодежь. А 27 января того же года был вынут первый кубометр земли под строительство первого цеха.

С 1969 г. началось формирование трудовых коллективов, продолжался монтаж оборудования, произведенного на 844 отечественных заводах и 900 заводах Содружества, фирмами Италии, Германии, Англии, США, Франции и других стран.

1 марта 1970 года первые десять кузовов сошли со сварочного цеха, а 19 апреля сошли с главного конвейера первые 6 автомобилей ВАЗ 2101.Автомобиль и его модификации получили название «Жигули», по названию гор под Тольятти.
«Жигули» были очень похожи на Fiat 124, но это было только внешне.
Автомобили собраны из полностью локализованных деталей, без поставок Fiat. Но часть деталей производилась не в СССР, а в других социалистических странах. Например, в Польше в 1967 году уже выпускался Polski Fiat 125P, очень похожий на «Жигули», он мог нести латинские символы, что и послужило причиной появления легенды о «фиатских копейках».
Позже на польские Фиаты стали поступать детали из СССР, например, утопленные дверные ручки.
Дизайн FIAT претерпел множество изменений, прежде чем стать Жигулем. Еще на первых этапах испытаний было понятно, что Fiat не для наших дорог. Его корпус был очень слабым, его пришлось усиливать, как и подвеску.
Дорожный просвет увеличен со 164 до 175 мм, задние дисковые тормоза заменены на барабанные, более прочные и защищенные от воздействия песка и грязи. Как свидетельствовали испытатели, задних колодок хватало на 500-600 км по плохой дороге, они просто изнашивались до металла. Ручки дверей сделали утопленными, что сделало их безопасными от травм, снаружи появилось зеркало заднего вида.

Распределительный вал перекочевал снизу вверх, увеличилось расстояние между цилиндрами, при сохранении рабочего объема двигателя 1,2 литра диаметр цилиндров увеличен с 73 до 76 мм при мощности 64 л.с.
В трансмиссии увеличен диаметр диска сцепления со 182 до 200 мм.Трехрычажная подвеска была заменена на пятибалочную. Вместо двух домкратов по бокам их стало четыре.
В переднем бампере появилась дыра под «кривой» стартер, появились клыки и буксирные проушины. Сиденья в отличие от фиатовских стали раскладываться. Всего было внесено более 800 изменений, значительно усиливших конструкцию, и утяжеливших ее на 90 кг, с 855 до 945 кг.

Основная масса доработок была произведена итальянскими специалистами, при участии советских, что позволило перенять опыт и использовать его в последующих разработках.

28 октября 1970 года в Москву был отправлен первый эшелон «Жигулей». При предполагаемом строительстве в 6 лет завод был запущен на 3 года раньше.

24 марта 1971 года Государственная комиссия приняла в эксплуатацию первую очередь, которая будет выпускать 220 000 автомобилей в год.

В 1971 году начался экспорт «Жигулей» в Болгарию, Чехословакию, Венгрию, Югославию и ГДР. Несколько позже в Германию, Францию, Австрию, Швейцарию, Египет, Великобританию, Нигерию.
В связи с многоязычием покупателей название «Жигули» изменено на «LADA»/«ЛАДА».

22 декабря 1973 года завод был официально признан Государственной комиссией отличным после выпуска миллионного автомобиля ВАЗ, а Указом Президиума Верховного Совета СССР награжден орденом Красного Знамени. труда.

В 70-е годы Жигули были самыми комфортными и надежными из советских автомобилей. Иметь «Жигули» было престижно, это говорило о достатке и достатке в семье.Для большей части мужского населения это было мечтой. Иностранные корни еще больше привлекали покупателей ВАЗ 2101. Но все же поначалу немного побаивались «Жигулей», ввиду недостаточного опыта обслуживания.

Бывалые автомобилисты уверенно говорили, что Жигули не для наших дорог, но потом оказалось, что они сделаны не только для наших дорог, но и для нашего бездорожья.

Гарантия и сервис! Среди положительных особенностей Жигулей были: небольшой объем работ по техническому обслуживанию, удивление водителей было в том, что зимой им не нужно было сливать воду на ночь, они впервые узнали вкус антифриза и получили колеса на весь год. .Также «Жигули» отличались плавностью хода, хорошей динамикой и управляемостью, что позволяло навсегда обогнать «Москвичи» и «Волги». В салоне было комфортно, печка салона работала отлично. Радовало и то, что в СССР научились делать фурнитуру и качественный крепеж, после покупки Жигулей не было необходимости его натягивать. Качество сборки в начале производства было на высоте, но в последующие годы оно ухудшилось не только на ВАЗе, но и в отрасли в целом.

В 1974 году была выпущена обновленная версия Жигулей — ВАЗ 21011, с двигателем 1,3 л и мощностью 69 л.с.

За 13 лет производства было выпущено около 3 миллионов автомобилей ВАЗ 2101. Производство ВАЗ 21011 было прекращено в 1981 году, 2101 в 82, позже выпускалась только модификация ВАЗ 21013.

В начале 1971 года была выпущена гоночная модификация Жигулей, она участвовала в Европейском ралли «ТУР ЕВРОПЫ — 71», где наша команда завоевала серебряный кубок.При участии в последующих соревнованиях «ТУР ЕВРОПЫ – 73» советские спортсмены завоевали золото и серебро.

Впервые «Копейка» приняла участие в шоссейных гонках на чемпионате СССР в 1972 году. В те времена форсировать вазовские двигатели никто не умел, и на трассах преимущество было у москвичей. Но со временем секрет форсирования «Жигулей» был разгадан, гонщики научились готовить свои ВАЗы, а команды АЗЛК уже не выдержали «копейки» и отстали навсегда.

На гонках Кубка Дружбы социалистических стран дела шли неважно. Трое чехословацких гонщиков выиграли каждую гонку на своей заводской Skoda 130 RS, поменявшись местами лишь в тройке лидеров. Мощные и легкие Skoda были созданы специально для кольца. Вскоре они перешли на другие европейские соревнования, а их место заняли другие спортсмены из Чехословакии, на наших хлопцах. Они выпили много крови у наших гонщиков, но победить их все-таки можно было, это не раз доказывали советские спортсмены.

Интересно, что заводским гонщикам часто приходилось делить медали с «одиночками» из других городов.Они составляли сильную конкуренцию в гонках. А все потому, что профессионального спорта в СССР не было, могли заниматься только защитой смены у станка. Да и спортивные секции ВАЗа не были подразделениями завода, а лишь клубами автолюбителей, и бесценный опыт доработок очень редко воплощался в совершенствовании конструкции серийных автомобилей.

Каким был тюнинг ВАЗ 2101 в начале 70-х?

Наши автомобилисты умели договариваться с руководителями различных крупных компаний, имевших доступ за границу. Специально для соревнований нам привезли усиленные и доработанные распредвалы. Их привозили из разных стран, все, конечно, было нелегально, и поэтому тюнинг «Жигулей» стоил очень дорого. Кому-то привезли распредвалы, поменяли на жесткую подвеску, те в свою очередь поменяли на другие детали, более усиленные. Резина была из «космоса», т.е. в наличии не было, стояли в очереди несколько месяцев.

Какие-то «Кулибины» сделали распредвалы по своей технологии, поменяли, продали.Еще делали самодельные магниевые диски, в Европе это было очень дорогое удовольствие.

Только в наше время детали тюнинга стали общедоступными, и мы можем подобрать любую деталь под свои параметры. Скажем спасибо тем людям, которые в начале 70-х не побоялись получить от своей «копейки» более высокие характеристики, это были советские спортсмены и энтузиасты!!!

Смотри видео про копейку!

В 1966 году между Советским Союзом и итальянской компанией Fiat было подписано соглашение о совместном строительстве автомобильного завода и выпуске на нем модели. Через год в Тольятти началось строительство нового предприятия, а в 1970 году с конвейера завода сошли первые автомобили.

Седан, получивший название ВАЗ-2101 «Жигули», имел типичную для тех лет классическую компоновку, и в ходе подготовки к серийному выпуску в его конструкцию было внесено множество изменений. Например, в отличие от Фиата, советский автомобиль оснащался двигателем не с нижним, а с верхним распредвалом. Сам 1,2-литровый мотор развивал 64 л. С участием. Кроме того, «Жигули» получили усиленное сцепление, модернизированную четырехступенчатую коробку передач, переработанную заднюю зависимую подвеску и задние барабанные тормоза вместо дисковых.

В 1974 году началось производство модификации ВАЗ-21011 с двигателем 1,3 л мощностью 69 л.с. С участием. Эта версия также отличалась формой бамперов, измененными задними фонарями и наличием фонаря заднего хода, рулем и сиденьями другой формы. С 1977 года в Тольятти выпускалась также версия 21013 с перечисленными внешними изменениями, но с тем же двигателем 1,2 л. В небольших количествах, в основном для полиции, выпускался ВАЗ-21016 с двигателем 1.5-литровый силовой агрегат.

В конце семидесятых — начале восьмидесятых «копейка» стоила 6600 рублей. Жигули продавались не только в СССР, но и экспортировались под названиями Lada 1200 и Lada 1300. Также производились праворульные версии для рынков Великобритании и некоторых других стран.

На базе «копейки» были созданы универсал и седан, а впоследствии ряд других моделей семейства «классика». Производство модификации ВАЗ-2101 продолжалось до 1982 года, версия 21011 производилась до 1983 года, а 21013 до 1988 года.Всего было выпущено 2 710 930 «Жигулей» первой модели.

МИФ 1: ВАЗ-2101 был полной копией Fiat 124 — миф

Принято считать, что ВАЗ-2101 является лицензионной, а значит точной копией Fiat 124, автомобиля, ставшего европейским автомобилем года в 1967 году. Однако в действительности итальянские и советские специалисты почти четыре года совместной работы внесли свой вклад в разработку оригинального автомобиля. И для этого были достаточно веские причины.

1 / 4

2 / 4

3 / 4

4 / 4

Итальянская машина (слева) родственна нашей Ладе даже темой рекламных фото!

Первые образцы Fiat 124, поступившие на испытания в СССР летом 1966 года, начали «сыпаться» на дорогах Дмитровского полигона через пять тысяч километров! В частности, не выдержал поездок по булыжникам кузов калиброванного «бельгийского моста», у которого были трещины в местах стыков крыши и стоек, лопнул картер заднего моста, вышли из строя резиновые буфера передней подвески…И это еще не все: в условиях советской действительности на песчаных и соленых зимних дорогах тормозные колодки задних дисковых тормозов изнашивались до металла всего за несколько сотен километров! Словом, «полевые» испытания показали, что итальянскому автомобилю явно требуется адаптация к нашим условиям.

Кроме того, еще на первых этапах переговоров с итальянцами советские специалисты настаивали на верхнем расположении распределительного вала (схема OHC) вместо архаичной схемы двигателя Fiat 124, в которой распределительный вал располагался в блоке цилиндров. В результате серийный ВАЗ-2101 получил более современный двигатель, усиленный кузов, барабанные задние тормоза, увеличенный дорожный просвет и многие другие улучшения, благодаря которым новая малолитражка выдержала испытание суровым климатом и не самыми лучшими дорогами. огромной страны. Тысячи новых владельцев в первый же год с радостью обнаружили, что новинка намного теплее и устойчивее зимой, чем советские машины того времени, а жигулевский двигатель легко и уверенно заводился даже в двадцатиградусный мороз.

Двигатель Fiat 124 выполнен по схеме OHV — то есть с нижним распредвалом

Два ключевых отличия Жигулей от Фиата — конструкция двигателя и тип задних тормозов.

МИФ 2: ВАЗ-2101 несколько уступал Москвичам — правда

Вместе с «Жигулями» в СССР появились новые промышленные стандарты – в обиход были введены качественные материалы и новые шины, а скорость и комфорт вышли на новый уровень.

При этом первую модель «Жигулей» неизбежно и сразу стали сравнивать с АЗЛК-412 — автомобилем, близким к «копейке» по габаритам, цене и назначению, но в то же время являвшимся развитием «четыреста восьмой» и отличался от тольяттинского автомобиля дизайном. «Москвич» уступал «Жигулям» в плане комфорта, потому что на заднем сиденье было заметно тесно, так как часть его съедали «окорочка» колесных арок. Кроме того, московская машина была шумнее, а в салоне (особенно в кузове) зимой было не так тепло, как в «итальянце».Наконец, управлять «Жигулями» стало заметно легче и приятнее даже новичку, а пружинная задняя подвеска лучше справлялась с неровностями, чем москвичевские рессоры.

1 / 2

2 / 2

Москвич или Жигули? «Бывшая иномарка» была комфортнее и быстрее, а Москвич выносливее и неприхотливее

Но при этом москвичи были менее чувствительны к кочкам и кочкам. Ведь картер двигателя М-412 был надежно «прикрыт» мощной передней балкой, в то время как на «Жигулях» многие водители на каменистых дорогах иногда пробивали поддон. Кузов малолитражки «Волга» даже после советских доработок не любил перегрузок и лихой езды по бездорожью, из-за чего мог необратимо деформироваться и без явных аварий! Да и рессорная подвеска не терпела перегрузок и быстро проседала у тех владельцев, которые возили в своей машине слишком много тяжестей.

Кроме того, у двигателя ВАЗ-2101 была своя «ахиллесова пята» — пресловутый распредвал, который в первое десятилетие в редких случаях служил не менее 80-100 000 км пробега, в то время как на Москвиче и ИЖ об этой части газораспределительного механизма , владелец вспомнил об этом только во время капитального ремонта мотора.

Водительское место за рулем «Жигулей» отличалось от того, к которому привыкли советские водители. Ведь для увеличения места на заднем сиденье конструкторы Fiat сильно наклонили руль

А Москвич был гораздо неприхотливее — он спокойно «переваривал» низкосортные масла и «семьдесят шестой» бензин, тогда как Жигули требовали использования исключительно качественных ГСМ — топливо АИ-93, современное моторное масло категория «Г» с пакетом противоизносных и окислительных присадок, антифриз вместо воды в замкнутой системе охлаждения. .. Не будем забывать, что Москвич, благодаря его простой и известной конструкции, было гораздо проще «приложить к рукам», тогда как для обслуживания Жигулей требовался специальный инструмент.

Наконец, многие водители отмечали, что сидя за рулем АЗЛК (особенно в модели 2140), ноги и руки водителя оказывались согнутыми сильнее обычного.

МИФ 3: ВАЗ-2101 первых выпусков полностью состоял из запчастей Fiat — миф

«Копейка» не был первым советским автомобилем, выпущенным по иностранной лицензии.Но именно этот автомобиль стал первой «иномаркой», которую могли купить простые граждане за свои кровные. И если в первые годы сам факт присутствия итальянских специалистов на заводе и их постоянная «техническая поддержка» воспринимались современниками достаточно спокойно, то примерно с конца девяностых, когда ценность автомобилей, сохранившихся в первозданном виде, форма резко увеличилась, в странах СНГ стали ходить слухи об эксклюзивных автомобилях первых лет выпуска, которые полностью состояли из итальянских комплектующих. В качестве аргументов неизменно выступали «болты с надписью Fiat», а при продаже первой модели «Жигулей» даже автомобили выпуска конца семидесятых часто записывались как «чистые итальянцы»!

Раннюю «копейку» можно было отличить по так называемым «полумесяцам» между решеткой радиатора и ободками фар (1970-1971 гг.), а также по круглому зеркалу, расположенному на крыле (до 1975 г.)

На самом деле итальянские инженеры контролировали производство в Тольятти, но так было до 1974 года.И если первые три модели (ВАЗ-2101, ВАЗ-2102 и ) действительно создавались при непосредственном участии фиатовцев, то все последующие Жигули на базе «копейки» (, 2105) разрабатывались собственными силами.

Первые три модели ВАЗ созданы под руководством инженеров Fiat

К августу 1970 года, когда началось серийное производство ВАЗ-2101, изготовление всех деталей в СССР еще не было налажено, поэтому автомобили первых годов выпуска действительно активно комплектовались деталями иностранного производства. Например, во второй половине 1970-х и начале 1971 года «копейка» оснащалась более угловатыми «клыками» фиатовских бамперов, а также «фиатовским» стартером, генератором, рулевым механизмом, домкратом и таким образом креплениями с характерным надпись. В этот период на автомобили устанавливали напольную педаль газа, подсветку заднего номерного знака, задние катафоты и накладку на руль производства итальянской компании Stars. Фары (Carello), дворники (Magnetti Marelli) и карбюратор (Weber) тоже пришли с родины Фиата в Тольятти.Однако со временем количество комплектующих иностранного производства заметно сократилось – в основном ими комплектовали «Жигули», предназначенные для экспорта.

1 / 4

2 / 4

3 / 4

4 / 4

Обратите внимание на треугольную форму «клыков» на переднем бампере — так выглядели детали Fiat, доставленные из Италии

МИФ 4: ВАЗ-2101 был популярен за рубежом — правда

Запуск массового автомобиля на ВАЗе преследовал несколько целей, одной из которых было поступление иностранной валюты в казну за счет экспортных поставок автомобилей, начавшихся через год после начала серийного производства «Жигулей».Чтобы достойно зарекомендовать себя на внешних рынках, новенькие «Жигули» прошли почти четыре десятка различных дополнительных проверок, позволивших выявить даже незначительные дефекты сборки.

1 / 3

2 / 3

3 / 3

В то же время советские «Жигули» (а именно такое благозвучное название получили экспортные «Жигули») в начале семидесятых мало чем проигрывали «платформенным» «Фиатам», но были значительно дешевле европейских автомобилей. Правда, в первые годы «Автоэкспорт» поставлял ВАЗ-2101 в основном в страны СЭВ — так называемый «социальный лагерь».Автолюбители Болгарии, Югославии, Венгрии, Чехословакии и ГДР вполне охотно пересаживались со своих Трабантов, Вартбургов и Шкод на новую советскую малолитражку, в которой легко угадывался итальянский «оригинал». Ну а в страны Западной Европы «копейки» стали активно поставляться с 1974 года, когда Fiat 124 уже был снят с производства на родине, и советский автомобиль не составлял конкуренции своему итальянскому прототипу.

В странах «соцлагеря» новую советскую машину приняли очень тепло.Да и в капиталисте тоже не гнушались — по крайней мере те, кто хотел купить «много машин за свои деньги»

Fiat 124S был похож по отделке на советский ВАЗ-21011. Интересно, что этот «поздний» Фиат был остановлен в Италии как раз в тот момент, когда в СССР была запущена модернизированная «копейка»

Именно поэтому экспорт советских автомобилей стал увеличиваться рекордными темпами: если в 1971 году СССР поставил за рубеж 150 000 автомобилей, то в 1975 году цифра удвоилась — до 300 000 автомобилей в год! Как нетрудно догадаться, львиная доля в этом объеме принадлежала «Жигулям» первой модели, которые поставлялись не только в страны Восточной и Западной Европы, но и в Канаду, Новую Зеландию, а также некоторые страны Латинской Америки — Боливия, Панама, Перу и Уругвай.Также закупили Lada-1200 (экспортное обозначение ВАЗ-2101) в Англии, куда поставлялись автомобили с правым рулем.

1 / 2

2 / 2

Праворульная «копейка» — было такое!

В 1979 году в страны СЭВ был поставлен миллионный автомобиль советского производства – и это были именно «Жигули»! Правда, интерес к «копейке» за границей к этому времени стал стремительно угасать — для избалованных «европейцев» первенец Волжского автозавода уже стал устаревшей моделью.Поэтому перешли на другие модели ВАЗ, а производство «чистой» прекратили весной 1983 года, оставив в гамме моделей «наследницу» ВАЗ-21013, представлявшую собой комбинацию кузова ВАЗ -модель 21011 с двигателем 2101 1,2 литра.

1 / 4

2 / 4

3 / 4

4 / 4

МИФ 5: ВАЗ-2101 выпускался отдельными партиями до начала девяностых — миф

«Жигули» первой модели продержались на конвейере 13 лет — до 1983 года.С 1974 по 1981 год выпускалась модификация ВАЗ-21011, которая отличалась отделкой кузова и более мощным двигателем объемом 1,3 литра. Впоследствии «одиннадцатую» сменил ВАЗ-2105, а ВАЗ-21013 остался единственным прямым наследником «единицы» в модельном ряду. Эта модификация выпускалась до 1988 года, когда начало набирать обороты переднеприводное семейство в виде пятидверного ВАЗ-2109 и более новых «классических» моделей.

ВАЗ-21011 отличался от «чистой копейки» элементами отделки салона

1 / 5

2 / 5

3 / 5

4 / 5

5 / 5

Тем не менее, вплоть до самого развала СССР (и даже после него) ходили слухи, что в Тольятти из остатков комплектующих время от времени производились небольшие партии «копеек», которые, кстати , объяснили тем, что отдельные колеса комплектовались «копеевыми» колпаками.партий в 1990-1991 гг.

1 / 3

2 / 3

3 / 3

В действительности производство ВАЗ-2101 (точнее, 21013) было прекращено в 1988 году, так как к тому времени эта модель сильно устарела даже по советским меркам и легко заменялась другими моделями «Жигулей» — в частности, более современными «пять».

МИФ 6: У Высоцкого была «копейка» — правда

В 1971 году певец и актер Владимир Высоцкий стал одним из первых счастливчиков, которые сели за руль новой советской малолитражки.На серых «Жигулях» с госномером 16-55 МКЛ Высоцкий ездил совсем недолго: в июле того же года Владимир Семенович разбил свою «копейку».

Владимир Высоцкий не расставался с сигаретой и гитарой. Но также актер, поэт и бард полюбил автомобили, и его первая личная машина была просто «копейкой»!

Как бы то ни было, поврежденные в результате аварии «Жигули» Владимира Семеновича были восстановлены, затем осенью 1971 года сняты с учета и проданы, после чего Высоцкий за руль «Жигулей» не возвращался, предпочитая их как исполнительным седан .

МИФ 7: В проблемах с распредвалом виноваты советские конструкторы — и миф и правда

После того, как советские конструкторы ознакомились с конструкцией Fiat 124, у них возник ряд вопросов и замечаний. В частности, советская сторона справедливо считала устаревшей конструкцию двигателя с нижним распределительным валом и штоком клапана. В то время сам Fiat уже испытывал двигатели с газораспределительным механизмом, полностью расположенным в головке блока цилиндров, и наши представители лично видели прототипы с двумя верхними распределительными валами и ременным приводом ГРМ!

Однако итальянская сторона на тот момент еще не отработала эту схему и настаивала на поставке оборудования для производства двигателя с нижним расположением распределительного вала.

В ходе многочисленных переговоров советским специалистам удалось «отстоять» верхний распределительный вал, при этом согласившись использовать для изготовления блока цилиндров чугун вместо алюминия, на чем ранее настаивали наши представители.

Верхнее расположение распределительного вала было принципиальным для советских конструкторов. Впоследствии это решение сыграло злую шутку со многими тысячами владельцев «Жигулей», столкнувшихся с преждевременным износом распредвалов.

Так, в серийное производство был запущен верхнеклапанный 1,2-литровый 64-сильный двигатель с диаметром цилиндра 76 мм и ходом поршня 66 мм.

Но вскоре выяснилось, что распределительный вал, расположенный в головке двигателя, довольно быстро изнашивается и до замены (или переточки кулачков) ходит всего 40-60 тысяч километров! Причин было несколько. Во-первых, из-за новой схемы подача масла в зону контакта кулачков и рычага не всегда была достаточной – особенно если его уровень был понижен, или двигатель запускался в сильный мороз, когда масло заметно густело. Во-вторых, на ВАЗе вместо стали 18ХН2М и цементации на большую глубину стали азотировать вал и использовать для его изготовления сталь 40Х.Наконец, нередко причиной преждевременного износа распредвала был и сам автовладелец, который в условиях тотальной нехватки заливал что попало в двигатель несчастных Жигулей вместо «Жигулей» группы «Г» — «Москва» АС- Масло марки 8 или даже «КАМАЗ».

Стремясь продлить жизнь кулачкам, в СССР даже переработали конструкцию распредвала! Одним из вариантов являются дополнительные масляные поддоны на корпусе для удержания моторного масла и подачи его на рычаги и кулачки.

В дальнейшем технология изготовления распределительных валов была усовершенствована, а распространение качественных масел стало повсеместным.Поэтому примерно с начала восьмидесятых годов жигулевские распредвалы стали служить до замены 110-120 тысяч километров, а в некоторых случаях — до первого капитального ремонта мотора.

Тем не менее, одной из причин «проблемы распредвала» ВАЗ-2101 было именно вмешательство в конструкцию двигателя советских конструкторов, которые настаивали на такой схеме, но не представляли в полной мере возможные последствия такой перечислить.

Несмотря на недостатки и даже конструктивные особенности, для миллионов советских граждан в семидесятые годы «Жигули» стали настоящим откровением.Ведь именно «копейка» давала возможность с комфортом заниматься своими делами всем тем, кто был достаточно далек от техники и сторонился старых советских автомобилей из-за более трудоемкого обслуживания. И даже спустя почти полвека после начала производства эта модель с трогательно-наивным выражением круглоголового передка вызывает уважение и уже вызывает ностальгическую улыбку на лицах тех, кто когда-то впервые сел за руль такого же автомобиля. — и даже не за рулем, а из больницы.

Первая «Лада» была намного больше, чем просто «Фиат» с новым брендом

Я уверен, многие из вас думают, что Советы просто скопировали «Фиат-124», чтобы создать «Ладу-1200» и всех ее многочисленных братьев и сестер, но теперь, когда мы купили один, это пора показать вам, насколько это далеко от того, что произошло.

В происхождении Lada нет ничего романтического. Fiat 124 стал автомобилем года в 1967 году. Тем временем Советы искали семейный автомобиль, который можно было бы массово производить на месте в специальном городе, а затем продавать по разумной цене даже на зарубежных рынках.Упомянутый автомобиль также должен был быть достаточно прочным, чтобы выдерживать советские дорожные условия.

К счастью для Москвы, итальянцы были достаточно коммунистическими, чтобы продавать свои машины практически любому, у кого было достаточно твердой валюты, но в этом случае доставка подержанных инструментов просто не подходила. Поэтому итальянцам еще в 1966 году было поручено полностью переконструировать свой 124-й седан, затем поставить сборочную линию, обучить рабочих и подарить тольяттинцам продукт, которым они могли бы гордиться.

ВАЗ-2101 был готов выйти на улицы к 1970 году.Ключевые отличия от Fiat 124, изображенного выше, заключались в следующем:

• Fiat 124 имел двигатель с верхним расположением клапанов и толкателями, а Lada 2101 отличался более продвинутой конструкцией с верхним расположением распредвала.

• Fiat имеет горизонтально установленный карбюратор Solex, а Lada — вертикальный карбюратор в стиле Weber.
• В «Фиате» используется динамо-машина, в «Ладе» — генератор.
• У Fiat 124 сцепление тросовое, у Lada — гидравлическое.
• У Fiat дисковые тормоза на всех поворотах, а у Lada задние барабанные.Однако у Fiat была одноконтурная тормозная система, а у Lada — двухконтурная.
• Подвеска Lada была приподнята, усилена и упрощена, чтобы одинаково хорошо выдерживать нагрузки на дороге и вне ее, поэтому Fiat лучше управляется и едет.
• Лада изготовлена ​​из более толстой стали. Жаль, что они оставили неокрашенные кузова снаружи слишком долго, так что ржавчина через год после доставки была в значительной степени данностью.
• Четыре точки подъема на Lada, только две на Fiat 124.
• У Fiat 124 нет защитной пластины. Россияне выбрали один.
• Температура охлаждающей жидкости отображается на приборной панели Лады, а Фиат дает знать только тогда, когда она уже закипит.

Это основа, но почти все остальные детали были изменены и для Lada, и если вы хотите углубиться в тему и посмотреть на несколько замечательных фотографий пары, расположенной рядом, я настоятельно рекомендую прочитать Прошлогодняя работа Жолта Чикоса.

Как ни странно, он член жюри конкурса «Автомобиль года».Если бы он только мог быть там в 1966 году…

---

Свяжитесь с автором по телефону [email protected] .

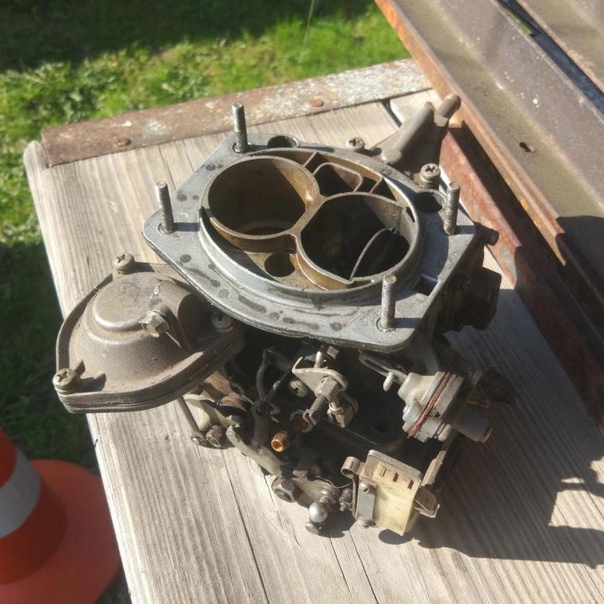

Ремонт карбюратора: возможные трудности. Ремонт карбюратора

Нормальная работа двигателя зависит от того, насколько правильно отрегулирована подача топлива в цилиндры. Не каждый автолюбитель может сделать правильную настройку карбюратора. Так как не все хорошо разбираются в системе питания карбюраторного двигателя.

Но если у вас есть хотя бы поверхностные знания, то сделать грубую настройку будет несложно. Более тонкие корректировки лучше оставить профессионалам, которые в этом вопросе съели собаку.

Хороший выход из этой ситуации — самостоятельно изучить все тонкости настройки карбюраторов. Это актуально для случаев, когда рядом нет грамотного мастера. Вам потребуется разобраться в принципах работы карбюратора ВАЗ 2101, чтобы знать назначение всех жиклеров в системе подачи топлива, так как от них напрямую зависит качество смесеобразования.

Тюнинг карбюратора ВАЗ 2101 необходим для нормальной работы вашего двигателя. То, как работает двигатель внутреннего сгорания, зависит не только от его мощности, экономичности, расхода бензина, но и, самое главное, от ресурса. Хорошая новость в том, что карбюратор не нуждается в частых регулировках.

Прочистить все каналы, промыть, установить новые форсунки, а дальше нужно только вовремя менять топливный и воздушный фильтры, чтобы обеспечить максимально корректную работу карбюратора.К сожалению, запчасти на рынке не всегда хорошего качества. Поэтому время от времени могут возникать некоторые неисправности в системе впрыска топлива.

Поломки карбюратора копейки

А теперь стоит рассмотреть, какие проблемы могут быть в карбюраторе. Если вдруг двигатель начинает работать неустойчиво на холостом ходу, наблюдаются изменения оборотов коленчатого вала, или двигатель глохнет, если не нажимать на педаль акселератора, не нужно винить в бедах карбюратор.В особенности это касается тех случаев, когда подобные симптомы стали проявляться резко, предпосылок к этому не было.

Если карбюратор вдруг выходит из строя, или какие-то его узлы, или его настройки сбиваются, то изменение работы происходит не резко, а плавно. Очень часто виной плавающих оборотов холостого хода является электромагнитный клапан, который установлен на карбюраторе ВАЗ. Если ваш автомобиль имеет по своей конструкции подобное устройство, то в первую очередь нужно его проверить.

Для этого отсоедините провод, который идет к нему, а затем поднесите его к плюсу контакта клапана от аккумулятора. Если обмотка исправна, будет слышен небольшой щелчок. После этого проверяется наличие напряжения на проводе, который подключен к электромагнитному клапану. Если напряжения нет, то имеет место разрушение проводки от замка зажигания до электромагнитного клапана.

Также описанные выше симптомы могут возникать при очень большом нагаре на электродах свечи зажигания.В результате мощности искры просто не хватает для воспламенения топливовоздушной смеси. Если на электродах есть нагар, то виноват в этом должен быть сам карбюратор. Дело в том, что он подает в камеры сгорания много топливовоздушной смеси. Самая печальная причина этого – прогоревший впускной клапан.

Но не хватайтесь сразу за голову, сначала попробуйте выставить уровень бензина в карбюраторе ВАЗ 2101. Необходимо правильно отрегулировать положение поплавка.Часто копейка начинает глохнуть и чихать при высоких оборотах коленвала. Карбюратор, как правило, тут ни при чем. Причина кроется в подаче бензина. Мембрана бензонасоса уже могла износиться, но чаще всего стирается шток бензонасоса. Об этом можно прочитать в отдельном.

Как настроить карбюратор

Перед тем, как приступить к регулировке карбюратора копейки, необходимо убедиться, что все узлы, влияющие на нормальное функционирование ДВС, находятся в исправном состоянии.Проверить свечи, зазор между электродами, трамблер, катушку, высоковольтные провода. Регулировать карбюратор на автомобиле ВАЗ 2101 можно только при рабочей температуре двигателя (85..90 градусов).

Но прежде чем приступать к регулировкам, обязательно приобретите ремкомплект для ВАЗ 2101. И обратите внимание на то, чтобы этот ремкомплект подходил именно к вашему карбюратору. Если установлен «Солекс», то ремкомплект для «ДААЗ» покупать не нужно. Конечно, цена этого набора не очень высока, но если вы приобретете не тот, то придется немного побегать, меняя его на нужный.Отсоедините кабель, соединяющий педаль акселератора с приводом дроссельной заслонки. Трубка, соединяющая корпус воздушного фильтра с сапунами, также должна быть отсоединена.

Убедитесь в отсутствии вакуума в шланге, соединяющем карбюратор с регулятором фаз газораспределения на распределителе. Теперь нужно отрегулировать качество смеси. Вкручивайте винты один за другим, пока двигатель не начнет слегка трястись. Теперь нужно добиться нормальной и максимально стабильной работы. Для этого по очереди откручиваем винты качества.Не делайте больше одного оборота. Эта настройка чисто на слух, но нормально отрегулировать таким образом копеечный карбюратор вполне возможно.

Чтобы определить, насколько хорошо произведена регулировка, резко откройте дроссельную заслонку и сразу же закройте ее. Если скорость набирает резко, задержек нет, значит, карбюратор отрегулирован правильно. А вот дальнейшая эксплуатация автомобиля ВАЗ 2101 покажет более точно. Внимательно следите за тем, сколько расходуется бензина на сто километров.Время от времени проверяйте состояние свечей зажигания, при наличии на них нагара регулируйте подачу воздуха в карбюратор автомобиля ВАЗ 2101.

Для разборки карбюратора авто ВАЗ 2106 своими руками нам потребуются: шлицевая, крестовая отвертки, молоток, набор ключей на 10-19, пассатижи, тонкий стержень, либо оправка длиной около 40 миллиметров, 2 шт. -2,3 миллиметра в диаметре, чтобы вывести ось поплавка из крышки карбюратора.

Разбираем карбюратор

Смещаем нижнее звено скользящей тяги вверх, пересиливая натяжение пружины, отсоединяем тягу от рычага.

• Откручиваем крепления крышки, снимаем осторожно, чтобы не раздавить поплавок и прокладку. Если вдруг прокладка намертво прилипла к корпусу, отделяем ее лезвием ножа, слегка приподняв крышку.
  Затем переворачиваем крышку, сыпем крепеж из каналов в руку.
• Крышку сразу переворачиваем поплавком вверх, кладем на стол в таком положении, чтобы не помять поплавок и случайно не погнуть его регулировочный язычок.
• Отсоединяем выдвижной (телескопический) шток, для этого поворачиваем его так, чтобы выступ на штоке совпал с пазом отверстия рычага.

• Отвинтить крышку топливного фильтра.

• Извлеките топливный фильтр из полости.
• Снимаем пусковое устройство, открутив крепления корпуса.

• Отсоединяем прибор, поворачиваем его на 90° для отсоединения от штока, выводим конец штока из прорези в штоке диафрагмы.
• Аккуратно подденьте отверткой уплотнительное кольцо и извлеките его из гнезда крышки.
• При необходимости разбираем пусковое устройство, отвернув крепления его крышки.
• Отделить корпус от крышки устройства.
• Вынимаем диафрагму сразу с картонной прокладкой. Если вдруг диафрагма прилипнет к корпусу, аккуратно отделите ее ножом.

• Вынимаем пружину из крышки спускового механизма.

• Откручиваем заглушку отверстия, в котором находится регулировочный винт.

• Выкрутите регулировочный винт из крышки.

Внимание: Во избежание самоотвинчивания от вибрации регулировочный винт достаточно туго закручивается в отверстии. Поэтому откручивайте его отверткой, плоскость (прорезь) которой совпадает с прорезью винта.
В противном случае вы можете повредить резьбовой паз, и выкрутить его будет очень сложно.Если он не выходит с помощью отвертки, сдвиньте его с помощью тонкогубцев (узкогубцев).
Поворачивая изнутри хвостовик, расположенный на крышке (на фото он указан красной стрелкой — см. пункт 13).

• С помощью бородки выбиваем ось поплавка.

Внимание: У карбюраторов модели более раннего выпуска, устанавливаемых на ВАЗ 2106, в одной из стоек на торце имеется сквозной паз. Переместите ось поплавка в направлении стойки с прорезью, если таковая имеется.

• Вынимаем ось плоскогубцами, придерживая пальцами поплавок.
• Осторожно снимите поплавок с иглой, блокирующей топливный клапан.

• Отсоединяем поплавок и стопорную иглу, отцепив проволочную серьгу иглы от кронштейна поплавка.

Внимание: Обратите внимание на то, как расположен отогнутый конец серьги относительно самого поплавка, чтобы при сборке можно было установить иглу в такое же положение, иначе будут нарушения в работе поплавкового механизма.

• Снимите прокладку карбюратора.
• Откручиваем топливный кран, вытаскиваем из крышки подседельную шайбу, она из алюминия.
• Чтобы снять ось воздушной заслонки, отверните крепления заслонки. Предварительно надпилив надфилем склепанные концы.
  Вынимаем заслонку, размечаем ее положение для установки на свое место. После этого вынимаем ось заслонки из крышки карбюратора.

Предупреждение: Никогда не откручивайте воздушную заслонку без необходимости, вы можете легко повредить резьбу осевых отверстий.Кроме того, при сборке можно сдвинуть воздушную заслонку относительно ее исходного положения, она заклинит в канале или, наоборот, между ее краями и стенками канала появятся зазоры.
В обоих случаях произойдет сбой триггера. Не снимайте без необходимости жиклеры экономостата, чтобы не повредить их, тем самым не допуская ослабления их крепления в гнездах.

Примечание: Пневматический привод дроссельной заслонки из второй камеры снимается без разборки карбюратора.Может потребоваться ее снятие для ремонта, например, для замены диафрагмы.
Поэтому в нашей инструкции описан общий случай на несобранном карбюраторе.

• Отсоединяем шток пневмопривода от рычага воздушной заслонки, для этого снимаем стопорную шайбу.

• И снимите шток пневмопривода со штифта.
• Откручиваем крепления пневмопривода к корпусу, снимаем привод вместе с прокладкой.

Примечание: Камера пневмопривода подлежит разборке, когда при отрегулированном карбюраторе и исправном состоянии рычагов заслонка вторичной камеры не работает при работающем двигателе с полностью нажатой педалью газа.

• Откручиваем крепления крышки пневмопривода к кузову.
• Отсоединяем корпус с крышкой пневмопривода и вынимаем диафрагменную пружину, диафрагму и шток.

• С помощью отвертки снимите уплотнительное кольцо с канала.
• Выкручиваем электромагнитный клапан из корпуса вместе с топливным жиклером.
• Вынимаем жиклер из гидроблока, обозначенный на рисунке цифрой 1. Делаем это с помощью пассатижей, для надежности оборачивая жиклер полоской бумаги.
  Затем снимите уплотнительное кольцо, отмеченное цифрой 2.

• Снимите винт клапана подачи топлива, который крепит распылитель ускорительного насоса.

• Затем снимаем распылитель ускорительного насоса, резьбовой клапан и уплотнительную шайбу.

• Вынимаем отверткой вторую уплотнительную шайбу из паза корпуса (она находится под распылителем).
• Выворачиваем основной воздушный жиклер.

Внимание: Лезвие (прорезь) отвертки точно входит в прорезь жиклера, повреждение прорези может нарушить калибровку жиклера. Прежде чем откручивать жиклеры, внимательно осмотрите их маркировку.
Эти форсунки в одной и другой камерах имеют разную пропускную способность.Чтобы не перепутать их при установке, рекомендуем по очереди откручивать сначала первую, а потом вторую камеру, складывать отдельно, и подписывать контейнер.

• Вынимаем эмульсионную трубку камеры номер один, аккуратно поддев ее крючком. Если трубка не может быть извлечена крючком из-за скопившейся грязи, вверните в ее канал саморез и вытащите трубку, взявшись плоскогубцами за головку винта.

Примечание: Сделайте крючок самостоятельно из проволоки или канцелярских скрепок.

• Снимите главный топливный жиклер с поплавковой камеры.

• Снимите главный воздушный жиклер второй камеры.

• Вынимаем вторую эмульсионную трубку. Обычно она легко снимается, поэтому вторая камера работает меньшее время и, соответственно, в колодце этой камеры скапливается гораздо меньше отложений.

• Выворачиваем главный топливный жиклер второй камеры, он рядом с первым.
• Аккуратно подденьте отверткой (можно вытащить пассатижами) и сдвиньте диффузор в первой камере и, преодолев усилие защелок, извлеките его из корпуса.

• Таким же образом снимите второй диффузор.

Предупреждение: Диффузоры снимать только при скоплении в их каналах отложений, оставшихся после промывки диффузоров без разборки карбюратора. Многочисленные снятие и установка излишне ослабляют их герметичность в гнезде корпуса, что приводит к потере герметичности между каналами корпуса и диффузора.

• Снимаем топливный жиклер, работающий в переходной системе, работающий во вторичной камере, и снимаем его вместе с жиклером. При необходимости снимите жиклер с корпуса так же, как и топливный жиклер из системы холостого хода.

• Откручиваем винт, регулирующий подачу ускорительного насоса

• Откручиваем крепления крышки самого ускорительного насоса
• Убираем в отсек с рычагом привода насоса и диафрагмой.

Примечание: Без крайней необходимости не выдавливайте ось рычага из крышки привода, не вытягивайте рычаг.

• Снимите пружину ускорительного насоса.
• Откручиваем крепления резьбовой втулки, регулирующей количество смеси в системе холостого хода, затем снимаем втулку с винтом и прокладкой.

• Снимите прокладку с втулки.
• Вынимаем винт, регулирующий количество горючей смеси с уплотнительным кольцом.

• Откручиваем винт, регулирующий качество горючей смеси, снимаем его вместе с уплотнительным кольцом.

Примечание. Уплотнительное кольцо может застрять в седле корпуса. В такой ситуации осторожно удалите его, поддев шилом или другим тонким острым инструментом.

Дальнейшая разборка не требуется, так как узел легко тщательно промыть. Необходимость отсоединения корпуса демпфера возникает при замене поврежденной прокладки или при повреждении самого корпуса.

Снятие дроссельных заслонок

Для снятия дроссельных заслонок необходимо:

• Отсоедините пружину 1 от рычага заслонки патронника.

• Открутить крепления корпуса заслонки карбюратора. Разъедините корпуса, затем отсоедините промежуточную тягу 2 от рычага (рисунок в точке 1). Для этого поверните корпуса относительно друг друга так, чтобы выступ на конце штока попал в паз отверстия рычага.

Примечание: Если у вас нижний конец тяги прикреплен к рычагу шплинтом, то в этом случае достаточно снять шплинт и находящуюся под ним шайбу, чтобы отсоединить тягу.

При необходимости осторожно снять теплоизоляционную прокладку с втулок топливовоздушных каналов в корпусе карбюратора.
Все детали дроссельных заслонок (и сами заслонки с осями) регулируются индивидуально и не подлежат замене. В случае каких-либо повреждений они заменяются вместе с корпусом в сборе.

Внимание: Регулировочные винты дроссельной заслонки запломбированы (красной краской) и никогда не повреждаются в процессе эксплуатации (исключение составляет неквалифицированное вмешательство).Во избежание нарушения точной регулировки не рекомендуется их выкручивать из корпуса.

• Для демонтажа осей дроссельной заслонки отгибаем усики на стопорной шайбе 2, откручиваем гайки 1 и 3, крепящие рычаги на осях. Поочередно снимите пружины и рычаги с осей.

• Затем снимаем крепления дроссельных заслонок (на рисунке крепления дроссельных заслонок одинаковы в обеих камерах), надфилем подпиливаем развальцованные концы, вынимаем заслонки из пазов на осях, отмечая их первоначальные должность.Теперь оси можно извлечь из корпуса.

Предупреждение: Без необходимости никогда не снимайте шторки, при выворачивании винтов вы повредите резьбу отверстий на оси. Также возможно смещение демпферов при установке на место относительно заводского положения, что приводит к их заклиниванию в каналах корпуса, что вызывает нестабильность вращения вала на холостом ходу (холостом ходу) и сбои в работе пневматический) привод дроссельной заслонки.Не снимайте смесительную втулку (она тонкостенная, хрупкая) с системы ХХ (холостого хода).
Трубку подачи вакуума на вакуумном корректоре распределителя зажигания не трогать.

• После подробной разборки по инструкции карбюратора ВАЗ 2106, ремонт карбюратора этого типа своими руками не составит для вас труда. Осталось научиться его регулировать.

Регулировка карбюратора:

Во многих руководствах описан процесс регулировки карбюратора с помощью газоанализатора.
Да, этот метод дает наиболее эффективный результат. Если добавить проверку устройства на заводском стенде, то результат удовлетворит любого, даже самого требовательного автолюбителя.
Мастерскую с таким стендом найти не просто. Большинство «специалистов», у которых есть газоанализатор, могут отрегулировать карбюратор только по смеси холостого хода.
И за такую ​​«работу» берут хорошую цену. Газоанализатора и тем более стенда у большинства автомобилистов нет на виду.
Однако вполне приличных результатов можно добиться и самостоятельно, используя знание принципов работы своего карбюратора, терпение, внимание и тахометр.
Дальнейшая инструкция относится к карбюраторам ВАЗ, однако основные принципы подходят для всех типов и типов отечественных карбюраторов, важно только знать, как сделать поправку на технические данные для каждого конкретного типа.

Регулировка зазоров клапанов

При необходимости отрегулировать зазоры в клапанном механизме. Регулировка производится на остывшем двигателе.
Зазоры можно регулировать с помощью широкого щупа толщиной 0,15 мм, но более подходящим является регулировочное приспособление с микрометрической головкой.

Настройка опережения зажигания

Рис. 1. Показано расположение меток, необходимых для установки правильного угла опережения зажигания.
Вид на двигатель (на рисунке) спереди

Выставляем зажигание по инструкции. Для ВАЗ-2106 момент размыкания контактов в трамблер-прерывателе, соответствующий возникновению искры в первом цилиндре, должен опережать ВМТ хода поршня первого цилиндра примерно на 0±1° .

Установка уровня топлива

Итак:

• Уровень топлива в поплавковой камере влияет на состав карбюраторной смеси во всех режимах работы, расход топлива, динамику работы и токсичность выхлопа.
• При необходимости снять, разобрать (см. выше), прочистить карбюратор. При откручивании винтов, отвечающих за качество смеси и количество смеси, запоминаем число оборотов, на которое они были первоначально из состояния полного закрытия.
• Форсунки промываем растворителем, например ацетоном. Для очистки отверстий жиклеров разрешается использовать жесткую щетку или деревянную стружку, запрещается использовать металлическую проволоку.
• После промывки форсунок, каналов их продувают сжатым воздухом, с помощью шинного насоса или компрессора.
• Перед началом сборки обязательно следите за уровнем топлива в поплавковой камере. Крышку карбюратора устанавливаем вертикально так, чтобы язычок поплавка слегка касался шарика иглы, проверяем зазор с помощью щупа снизу поплавка и плоскости крышки (учитываем картонную прокладку), он должно быть 6,5 ± 0,25 мм.
• При необходимости зазор регулируется подгибанием язычка на поплавке. Если у вас нет необходимого калибра, используйте сверло подходящего диаметра.
• Контролируем ход поплавка, в идеале он должен быть 8±0,25 мм. ход поплавка

Подготовка к управлению холостым ходом

Для этого

• Прикручиваем карбюратор к двигателю.
• Нагнетаем топливо в карбюратор насосом.
• Выкручиваем винты количества и качества на исходное число оборотов, которое мы отметили перед разборкой.
• Если вдруг вы забыли пометить положение этих винтов перед разборкой, то открутите винт качества на 2, а винт количества примерно на 3 оборота.
• Прикрутите воздушный фильтр.
• Прогреваем двигатель до 90°.
• Если вдруг двигатель не заводится, то ищем такое расположение винтов такого количества и качества, при котором он заведется и будет стабильно работать.

Регулировка холостого хода

Начало работы:

• С помощью винта количества выставляем оптимальную скорость вращения вала двигателя (для «классики» это 820-900 об/мин).
• Затягивая винт качества, добиваемся, чтобы обороты вала двигателя были максимальными.
• С помощью винта количества выставляем скорость на 15% выше оптимальных (для «классики» около 950-1035 об/мин).
• Проверяем расположение винта качества, чтобы он обеспечивал максимальную скорость в этом положении винта, отвечающего за количество смеси. Если это не так, снова добиваемся наибольшей скорости с помощью винта качества, а затем с помощью винта количества доводим скорость до 15% выше номинальной.
• Еще раз проверяем, что позиция регуляторов качества и количества создала условия как в пункте 4.До того момента, пока при достигнутой скорости оборотов на 15% выше номинальной любое выкручивание винта качества приводит только к падению оборотов.
• Заворачиваем винт качества, снижая обороты до оптимума.

Проверка настроек

Итак:

• Проверяем работу двигателя, чтобы не было слышно «троя» при работе на ХХ. Разгоняем двигатель, смотрим, чтобы он работал без сбоев при резком открытии дроссельной заслонки, чтобы не заглох при резком закрытии.
  Если есть провалы, следует немного открутить винт качества.
• Убедитесь, что двигатель не глохнет при торможении. Если глохнет, немного ослабьте винт качества.
• Ремонт и регулировка карбюратора ВАЗ 2106 успешно завершены! Выполняя ремонт и регулировку самостоятельно, вы сэкономите свои деньги, а цена ремонта на СТО не всегда означает качество!
• Если вам что-то непонятно в этом процессе, то вам поможет:
• ВАЗ 2106 ремонт карбюратора видео.

Ваш браузер должен поддерживать JavaScript для полноценной работы с AutoPoints. Включите его в настройках.

1. 5
   Москва, 2-й проезд Перова поля, дом 9
2. 5
   Москва, Каширское шоссе, 67с5
3. 5
   д. Дыдылдино, д. Дыдылдино, 54
4. 5
   г. Видное, ул. Школьная, 51
5. 5
   Мытищи, Ярославское шоссе, 115
6. 5
   Москва, Сосновый переулок, 4с3
7. 5
   Зеленоград, улица Панфилова, 28Б
8. 5
   Москва, Варшавское шоссе, 45
9. 5
   г. Люберцы, ул. Южная, 25Ас2
10. 5
    Мытищи, 1-й Рупасовский переулок, 6к6
11. 5
    г. Москва, ул. Авиаторов, 13с6
12. 5
    Москва, Докторский проезд, 3
13. 5
    Москва, Староватутинский проезд, 10с2
14. 5
    г. Москва, ул. Нижняя Поля, д. 29с16
15. 5
    Москва, Мичуринский проспект, 31к7
16. 5
    Мытищи, Новомытишинский проспект, вл5
17. 5
    Балашиха, мкр.г. Железнодорожный, ул. Пригородная, 131
18. 5
    г. Балашиха, ул. Пригородная, 131 к Авто
19. 5
    Москва, Причальный проезд, 8с17
20. 5
    г. Балашиха, ул. Советская, 50
21. 5
    Москва, Варшавское шоссе, дом 170Г, а/я 30
22. 5
    Москва, Ферганская улица, 13с1
23. 5
    Королев, ул. Пионерская, 1к1
24. 5
    Щербинка, Симферопольское шоссе, 16
25. 5
    Москва, Варшавское шоссе, 56
26. 5
    г. Щербинка, ул. Люблинская, 7А
27. 5
    Москва, Шоссейный проезд, 10к1
28. 5
    г. Балашиха, ул. Пригородная, 131
29. 5
    Москва, улица Дубнинская, дом 83
30. 5
    г. Балашиха, ул. Автозаводская, д. 50А
31. 5
    г. Балашиха, ул. Рябиновая, д. 3с3
32. 5
    Московская область, поселок Барвиха, Подушкинское шоссе, 41
33. 5
    д. Мильково
34. 5
    Москва, улица Горбунова, дом 12к2с2
35. 5
    Москва, улица Садовники, дом 11Ак1
36. 5
    Мытищи, улица Стрелковая, а/я 88
37. 5
    Москва, Остаповский проезд, 6с1
38. 5
    г. Балашиха, Носовихинское шоссе, 26
39. 5
    г. Балашиха, ул. Керамическая, д. 2А
40. 5
    Москва, улица Фестивальная, дом 50с1
41. 5
    Москва, улица Полярная, дом 39
42. 5
    Москва, улица Ташкентская, дом 30с2
43. 5
    Одинцовский район, г. Одинцово, ул. Молодежная, 14к1
44. 5
    г. Москва, ул. Профсоюзная, д. 145
45. 5
    г. Балашиха, пр. Ленина, 73
46. 5
    Москва, Варшавское шоссе, 265/90
47. 5
    Котельники, ул. Промзона Силиката, 9/1
48. 5
    Москва, Новоостаповская улица, дом 6Ас12
49. 5
    Москва, улица Коштоянца, дом 22
50. 5
    Москва, улица Озерная, дом 46к2

Ремонт карбюратора ВАЗ в Москве — цены

ВАЗ 2108 1996, ремонт карбюратора

Саша: Заливаешь свечи, а машина не заводится

• Давайте разберемся
• Ремонт от 1000 руб
• Добрый день.
  Скорее всего коммутатор.
  Нужно смотреть.
  Можно привезти на Вешних Водах, д. 4, стр. 48.
  Сделаем.
• Добрый день, уважаемый клиент. Мы рады, что Вы обратились в FIT Service по данному вопросу! Ваша заявка обработана, и мы готовы оказать все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ по авто, мы рекомендуем вам провести диагностику всех узлов и выявить только то, что действительно нужно отремонтировать или заменить, это сэкономит вам деньги и время.Напоминаем, что на все купленные и установленные у нас запасные части мы предоставляем гарантию 1 год. Пожалуйста, сообщите нам свой номер телефона, чтобы мы могли забронировать для вас удобную дату и время. Также есть возможность зарегистрироваться на нашем сайте и получить дополнительную скидку 3%. Мы также всегда рады услышать от вас по телефону. Надеемся на сотрудничество, команда профессионалов FIT Service
• Нет воспламенения смеси, нужна диагностика двигателя, приходите

• ВАЗ 2107 2006, ремонт карбюратора

  Алексей: Нужно почистить карбюратор

  • Добрый день!
    Карбюраторными автомобилями не занимаемся.С уважением, Группа компаний АвтоГЕРМЕС!

• ВАЗ 2104 1998, ремонт карбюратора

  Денис: Бензин течет в коллектор и переливается

  • Добрый день. Стоимость диагностики 620 руб. Стоимость ремонта после диагностики согласовывается.
  • Здравствуйте Денис, подъезжайте к нам, поможем решить вашу проблему.
  • Денис: Пожалуйста, напишите адрес
  • улица Панфилова 28Б, за центурионом, или за иридием
  • Добрый день! Приходите, узнаем…
  • Добрый день!


• ВАЗ 2109 1996, ремонт карбюратора

  Никита: Нужно хорошо отрегулировать карбюратор, чтобы можно было ездить быстро и не потреблять слишком много топлива

  • Добрый день. Мы предлагаем вам сначала сделать диагностику вашего автомобиля. Стоимость диагностики 650 руб.
  • Добрый день. Может. Вызов.
  • Вы устанавливаете два взаимоисключающих условия.
    Карбюраторный двигатель. Быстрая езда = большой расход.Если вы хотите спортивных результатов от «девятки», то это дорогое и не очень нужное удовольствие.
    А если двигатель просто не хочет нормально работать из-за карбюратора, то причин достаточно. Приезжайте, будем лечить.

• ВАЗ 2115 1999, ремонт карбюратора

  Юсиф: работает на малых оборотах часто глохнет

  • Добрый день, уважаемый клиент. Мы рады, что Вы обратились в FIT Service по данному вопросу! Ваш запрос обработан, и мы готовы предоставить все интересующие Вас услуги.Хочу обратить ваше внимание на то, что перед выполнением любых работ по авто мы рекомендуем вам провести диагностику всех узлов и выявить только то, что действительно нуждается в ремонте или замене, это сэкономит ваши деньги и время. Напоминаем, что на все купленные и установленные у нас запасные части мы предоставляем гарантию 1 год. Пожалуйста, сообщите нам свой номер телефона, чтобы мы могли забронировать для вас удобную дату и время. Также есть возможность зарегистрироваться на нашем сайте и получить дополнительную скидку 3%.Мы также всегда рады услышать от вас по телефону. Надеемся на сотрудничество, команда профессионалов FIT Service.
  • 20 лет машине…. что ты хочешь?
    причин может быть много.

• Андрей: регулировка топливной смеси карбюратором, подготовка к осмотру.

  • Карбюратор не ремонтируем и не регулируем, советую обращаться к Михаилу, он работает возле магазина запчастей на улице Хабаровской, Газель стоит там на стоянке (на дублере напротив поста ГАИ), он Вам обязательно помогут и сделают все качественно.
  • Андрей: Спасибо.
  • Здравствуйте уважаемый Андрей!
    Спасибо за проявленный интерес к компании «АВТОГЕРМЕС»!

    Входная стоимость диагностики вашего автомобиля ВАЗ 2106 1995 года составит 2500 рублей, в зависимости от сложности работы стоимость может увеличиться.
    Стоимость работ по получению диагностической карты составит 720 руб.
    При себе иметь документы: гражданский паспорт владельца, свидетельство о регистрации.
    Огнетушитель, знак аварийной остановки, лобовое стекло без сколов и трещин, осветительные приборы все должно быть включено.

    Мы постараемся сделать Вам выгодное предложение и будем рады видеть Вас в нашей компании.
    Приглашаем Вас посетить наш дилерский центр «ЛАДА АВТОГЕРМЕС», расположенный по адресу: г. Москва, Шоссе Энтузиастов 59.
    Для гарантированного визита в наш дилерский центр в удобный для Вас день и время, предлагаем Вам воспользоваться услугой предварительной -запись на обслуживание по общему телефону компании АвтоГЕРМЕС.

  • Существуют ли они

ВАЗ 2104 2001, ремонт карбюратора

Салават: Сколько стоит ремонт карбюратора?

• Извините, мы не можем помочь
• Извините, мы не можем помочь
• Добрый день!
  Наша компания не проводит данные работы.С уважением, Группа компаний АвтоГЕРМЕС!

• ВАЗ Ока 2003 г., ремонт карбюратора

  Андрей: Ремонт карбюратора, регулировка зажигания

  • Добрый день уважаемый клиент. Мы рады, что Вы обратились в FIT Service по данному вопросу! Ваша заявка обработана, и мы готовы оказать все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ по авто, мы рекомендуем вам провести диагностику всех узлов и выявить только то, что действительно нужно отремонтировать или заменить, это сэкономит вам деньги и время.Напоминаем, что на все купленные и установленные у нас запасные части мы предоставляем гарантию 1 год. Пожалуйста, сообщите нам свой номер телефона, чтобы мы могли забронировать для вас удобную дату и время. Также есть возможность зарегистрироваться на нашем сайте и получить дополнительную скидку 3%. Мы всегда рады вашему звонку. Надеемся на сотрудничество, команда профессионалов FIT Service.

• ВАЗ 2106 1995, ремонт карбюратора

  Кирилл: регулировка карбюратора

  • Мы не занимаемся карбюраторами.
  • Добрый день, Кирилл, к сожалению, такие работы не выполняем, оборудования нет.
  • Кирилл, привет!

    От 500 до 1500 рублей
    Позвоните, скажите что у вас есть, дам более точную цену

    Меня зовут Максим
    Автосервис на Вавилова 21

  • Добрый день! Для уточнения возможности и стоимости работ — позвоните нашему мастеру-приемщику
    Обратите внимание, что стоимость может отличаться от указанной на сайте. Окончательная стоимость рассчитывается индивидуально и зависит от состояния автомобиля, дополнительных работ и дополнительных комплектующих.
    А также посетите наш сайт и группу ВК для получения дополнительной информации.
    https://xn—-7sbbi1a3brl.xn--p1ai/

ВАЗ 2108 1997, ремонт карбюратора

Андрей: Регулировка карбюратора

Карбюратор ВАЗ 2106 отвечает за образование и подачу топливно-воздушной смеси в двигатель внутреннего сгорания. Это достаточно сложное устройство. Однако в большинстве случаев любой автовладелец может определить неисправность и отрегулировать карбюратор своими руками.

Назначение и устройство карбюратора ВАЗ 2106

Автомобиль ВАЗ 2106 начал выпускаться в 1976 году и сразу завоевал большую популярность у отечественных автомобилистов. Для бесперебойной работы маленького двигателя требовались воздух, топливо, мощная искра и компрессия. Примешиваются первые два элемента, предназначенные для приготовления топливно-воздушной смеси оптимального состава. На ВАЗ 2106 производитель устанавливал карбюратор «Озон» производства Димитровградского автосборочного завода (ДААЗ).

Работа устройства основана на принципе реактивной тяги. Мощная струя воздуха через жиклеры, расположенные в диффузоре, уносит топливо из поплавковой камеры. В результате образуется топливно-воздушная смесь в пропорциях, необходимых для ее воспламенения в камере сгорания.

Карбюратор состоит из трех основных частей:

1. Верхняя часть представляет собой крышку с заслонкой для регулирования потока воздуха, направляемого в камеры сгорания. Через систему каналов он соединен с дроссельной заслонкой и поплавковой камерой.
2. Средняя часть состоит из диффузоров, топливных форсунок и поплавковой камеры. Диаметры струй указаны в таблице.
3. Нижняя секция включает дроссельные заслонки двух камер.

Таблица: калибровочные данные карбюратора Озон

Любое отклонение состава топливно-воздушной смеси от оптимального влияет на работу двигателя. Затрудненный запуск холодного и прогретого двигателя, нарушается его работа на холостом ходу и в рабочем режиме, ухудшается динамика разгона.

Обслуживание карбюратора ВАЗ 2106

В процессе работы карбюратора забиваются узкие каналы жиклеров. Обычно это происходит при использовании некачественного топлива, несвоевременной замене воздушного фильтра и т. д. Нарушается состав топливно-воздушной смеси и затрудняется ее поступление в двигатель. В результате силовой агрегат начинает работать с перебоями, его динамические характеристики снижаются. В таких случаях необходимо промыть загрязненные форсунки специальным чистящим составом, а затем продуть их воздухом.

Причины регулировки карбюратора ВАЗ 2106

Если смесь, поступающая из карбюратора в двигатель, слишком богата топливом, она может залить свечи зажигания. Если смесь слишком бедная, мощность двигателя заметно снизится. Основными симптомами неоптимального состава смеси являются:

• затрудненный запуск холодного двигателя;
• нестабильная работа двигателя на холостом ходу;
• провалы при нажатии на педаль акселератора;
• громкие хлопки из глушителя.

В большинстве случаев проблема решается своевременной корректировкой состава смеси с помощью винтов качества и количества.Поворачивая эти винты, можно изменять просвет эмульсионных каналов, уровень топлива в поплавковой камере и подавать дополнительное топливо для компенсации избытка воздуха. Эта процедура займет всего несколько минут.

Автомобиль не заводится

Причиной затруднений при запуске холодного двигателя, когда коленчатый вал вращается, но двигатель не заводится, может быть система зажигания и карбюратор. Если зажигание работает исправно, скорее всего, забиты жиклеры, сетчатый фильтр или другие элементы, что затрудняет подачу топлива в поплавковую камеру.Вы можете решить эту проблему следующим образом.

1. Необходимо прочистить забитые каналы и жиклеры специальным аэрозольным средством для промывки карбюраторов, а затем продуть их струей сжатого воздуха.
2. Если в поплавковой камере нет топлива, промойте сетчатый фильтр и игольчатый клапан. Для этого фильтр нужно будет снять с карбюратора.
3. Необходимо проверить наличие бензина в поплавковой камере с помощью ускорительного насоса (УН).При резком нажатии на рычаг акселератора должно быть видно, как топливо впрыскивается из канала распылителя в камеру смешения.

   При нажатии на дроссель рычаг через сектор привода воздействует на толкатель диафрагмы, и происходит мгновенный впрыск топлива через распылитель в диффузор

Автомобиль глохнет на холостом ходу

На холостом ходу заслонки закрыты. Под ними образуется разрежение, обеспечивающее поступление топлива через отверстие под затвором первой камеры. Причиной ситуации, при которой двигатель заводится, но работает нестабильно, чаще всего является карбюратор. Может произойти разгерметизация его корпуса. Это приведет к попаданию избыточного воздуха в карбюратор и обеднению топливно-воздушной смеси. Также могут выйти из строя настройки винтов качества и количества, регулирующих состав и количество горючей смеси. Кроме того, недостаток или отсутствие топлива в поплавковой камере приводит к обеднению поступающей в двигатель смеси.

Текущая ситуация потребует от автовладельца выполнения следующих действий.

1. Для устранения разгерметизации корпуса заменить уплотнительные прокладки между отдельными его частями.
2. Затяните все болтовые соединения.
3. Во избежание разгерметизации заменить резиновое кольцо электромагнитного клапана и винт качества.
4. Проверить состояние вакуумного шланга опережения зажигания на предмет износа и механических повреждений.
5. Установить оптимальный уровень бензина (в карбюраторе Озон расположен посередине наклонной стенки поплавковой камеры), подогнув язычок крепления поплавка.Зазор поплавка (расстояние между поплавком и прокладкой, примыкающей к крышке карбюратора) должен быть 6,5±0,25 мм.
6. Винтом качества отрегулируйте свободное движение топливной эмульсии по системе холостого хода, а винтом количества — объем смеси, подаваемой в цилиндры.

Запах бензина в салоне

В любом случае появление запаха топлива в салоне связано с его избытком в поплавковой камере или неплотным соединением элементов кузова в результате износа или механического повреждения уплотнения и резиновые шланги.

Появление запаха в салоне ВАЗ 2106 является признаком повышенной пожароопасности. В этой ситуации следует немедленно заглушить двигатель и принять все меры, направленные на выявление неисправности. Запуск ВАЗ 2106 возможен только после устранения причин, приведших к проникновению паров бензина в салон.

Для устранения причин попадания паров бензина в салон необходимо:

Провалы при нажатии на педаль акселератора

При нажатии на педаль акселератора открывается дроссельная заслонка.Далее через шарнирный рычаг в работу вступает ускорительный насос. Если он неисправен, то нажатие на педаль приведет к перебоям и остановке двигателя. Чаще всего проявляется при трогании с места и резком увеличении скорости. При резком нажатии на рычаг акселератора должна наблюдаться мощная струя топлива из канала распылителя в эмульсионную камеру. Слабая струя может быть следствием:

• засорения впускных каналов, форсунки и нагнетательного клапана;
• корпус разгерметизации;
• Перескочила вакуумная трубка опережения зажигания.

Для устранения этой проблемы необходимо:

1. Заменить сальники карбюратора.
2. Затяните болтовые соединения.
3. Замените резиновое уплотнительное кольцо на электромагнитном клапане.
4. Проверить трубку вакуумного регулятора опережения зажигания на предмет износа и механических повреждений.
5. Ремонт ускорительного насоса (промыть подающие каналы, очистить форсунку распылителя от отложений, заменить диафрагму).

Видео: ремонт и обслуживание ускорительного насоса ВАЗ 2106

Хлопки в выхлопной системе

Появление громких звуков в выхлопной системе — результат слишком богатой топливовоздушной смеси.Такая смесь с высоким содержанием жидкой фазы, не успев сгореть в рабочих цилиндрах и нагревшись до максимальных температур, завершает цикл взрывом в выхлопной системе. В результате в глушителе слышны громкие хлопки. Помимо карбюратора, создающего смесь с чрезмерно высокой концентрацией топлива, причинами такой ситуации могут быть:

• позднее зажигание;
• неплотная посадка выпускных клапанов;
• Несоответствие фаз газораспределения.

Для устранения возможных причин данной неисправности необходимо:

1. Снять клапанную крышку, замерить термическую и при необходимости отрегулировать.
2. Отрегулируйте подачу топлива к карбюратору, установив требуемый зазор запорного клапана в поплавковой камере. Расстояние от поплавка до крышки карбюратора с прокладкой должно быть 6,5 ± 0,25 мм.
3. Вращая винт качества и изменяя тем самым сечение топливного канала, добиться свободного движения топливной эмульсии по контуру холостого хода.С помощью винта количества отрегулируйте количество смеси, подаваемой в цилиндры.
4. Установить угол опережения зажигания. Для исключения возможности позднего воспламенения ослабьте гайку крепления октан-корректора и поверните корпус на 0,5 деления шкалы против часовой стрелки.

   На воспламенение смеси большое влияние оказывает правильно установленный угол опережения зажигания: 1 — корпус; 2 — шкала; 3 — гайка крепления октан-корректора

Устранение неисправности карбюратора ВАЗ 2106

Перед ремонтом карбюратора следует убедиться в исправности других систем автомобиля, что может вызвать проблемы.Для устранения неисправности потребуются:

• отвертка для регулировки карбюратора;
• баллончик специального аэрозоля для промывки каналов карбюратора от грязи и отложений;
• баллончик со сжатым воздухом для продувки каналов и жиклеров;
• ветошь чистая для внешней обработки карбюратора;
• огнетушитель на случай чрезвычайной ситуации.

Работы по устранению неисправности начинаем с отключения минусовой клеммы аккумулятора, чтобы обезопасить себя от непредвиденных ситуаций.

Диагностика неисправностей карбюратора не требует применения каких-либо специальных приборов или приспособлений. Однако желательно иметь некоторый опыт. Специалист может быстро настроить устройство на слух, основываясь на показаниях тахометра. Убедившись, что источником проблем является карбюратор, можно приступать к работе.

Перед регулировкой необходимо очистить каналы и форсунки от грязи, затрудняющей поступление топлива в эмульсионную камеру.Затем очистителем карбюратора (желательно в виде аэрозоля) промойте сетчатый фильтр и игольчатый клапан. В качестве такого средства можно использовать как простой ацетон, так и составы LIQUI MOLY, FENOM, HG 3121 и т. д. Кроме того, следует очистить от грязи штоки привода дроссельной и воздушной заслонки, обеспечив их свободный ход. После выполнения этих процедур карбюратор следует собрать.

Регулировка производится на прогретом до рабочей температуры двигателе (не ниже 85°С).

Никогда не используйте проволоку или другие посторонние предметы для очистки жиклеров и каналов от грязи. Использование подручных средств нарушит геометрию каналов.

Регулировка состава смеси с помощью винта качества

В процессе эксплуатации изнашиваются подводящие каналы, запорные устройства и регулировочные винты. Перед регулировкой карбюратора рекомендуется заменить изношенные элементы на новые. Для этого обычно используются имеющиеся в продаже ремкомплекты.

Винты качества и количества находятся на передней панели устройства. Поворачивая эти винты, можно добиться оптимального состава топливно-воздушной смеси.

Регулировка холостого хода

Регулировка холостого хода устанавливает минимальную стабильную частоту вращения коленчатого вала. Это делается следующим образом.

1. Полностью заворачиваем шурупы качества и количества, устанавливая их в исходное положение.
2. Выворачиваем винт качества на два оборота, а винт количества на три.
3. Вращением винта качества против часовой стрелки добиваемся максимальных оборотов холостого хода.
4. Вращением винта количества против часовой стрелки добиваемся частоты вращения коленчатого вала 90 об/мин.
5. Поворачивая винт качества поочередно на один оборот вперед и назад, проверяем максимальную скорость вращения коленчатого вала.
6. С помощью винта качества снижаем частоту вращения коленвала до 85–90 об/мин.

Видео: Настройка холостого хода ВАЗ 2106

Регулировка уровня угарного газа в выхлопе

Токсичность выхлопа определяется содержанием в нем угарного газа (СО). Проверка концентрации СО в отработавших газах осуществляется с помощью газоанализатора. Высокий уровень угарного газа вызван избытком топлива или недостатком кислорода в воздушно-топливной смеси. Токсичность выхлопа регулируется регулировочными винтами аналогично алгоритму регулировки холостого хода.

Регулировка поплавковой камеры ВАЗ 2106

Неправильно установленный уровень топлива в поплавковой камере может затруднить запуск двигателя и вызвать его неустойчивую работу на холостом ходу.Этот уровень при снятой крышке карбюратора должен соответствовать линии перехода наклонной части стенки камеры в вертикальную.

Регулировка осуществляется подгибанием язычка поплавка в следующем порядке:

1. Установить крышку карбюратора вертикально штуцером подачи топлива вверх.
2. В момент касания язычка на скобе поплавка игольчатого клапана измеряем расстояние от плоскости прокладки до поплавка (должно быть 6,5±0.25 мм).
3. Если фактическое значение этого расстояния не соответствует регламентированным значениям, подгибаем кронштейн крепления поплавка или язычок.

Регулировка положения дроссельной заслонки первой камеры

Неплотно закрытые заслонки вызывают избыток топливно-воздушной смеси во впускном коллекторе двигателя. Их неполное открытие, наоборот, может привести к недостаточному количеству смеси. Такие ситуации обычно вызваны неправильным или неправильно настроенным приводом дроссельной заслонки.Зазор между заслонками и стенками смесительной камеры должен быть 0,9 мм. Это позволит избежать заклинивания заслонки и предотвратит появление износа стены в месте ее контакта с заслонкой. Зазор регулируется стопорным винтом следующим образом.

Таблица: рабочие параметры зазоров поплавка и заслонки

Регулировка положения дроссельной заслонки второй камеры

При значительном изменении параметров атмосферного разрежения при открытой заслонке первой камеры срабатывает пневмопривод второй камеры.Его проверка осуществляется следующим образом:

Регулировка ускорительного насоса

Ускорительный насос обеспечивает дополнительную подачу топлива в момент разгона, обогащая смесь. В обычном режиме не требует дополнительной настройки. Если отрегулированный заводом-изготовителем регулировочный винт подачи насоса был вывернут, то после сборки карбюратора следует отрегулировать подачу топлива от форсунки. Делается это в следующем порядке.

1. Для заполнения каналов ускорительного насоса топливом десять раз повернуть рычаг привода дроссельной заслонки.
2. Подставляем емкость под насадку опрыскивателя.
3. С интервалом в три секунды поверните рычаг привода дроссельной заслонки до упора еще десять раз.
4. Набираем бензин из емкости медицинским шприцем объемом 10 см 3 . За десять полных ходов диафрагмы насоса набираемое количество топлива должно быть около 7 см 3 .
5. Соблюдаем форму и направление струя из распылителя. В случае неравномерной и прерывистой струи очистите распылитель или замените его на новый.
6. При необходимости регулируем подачу топлива ускорительным насосом винтом.

Регулировка тяг «газа» и «всасывания»

Длина тросов «всасывания» и тяги «газа» должна обеспечивать полное закрытие и открытие заслонок на всех режимах работы двигателя. Порядок проверки этих узлов следующий:

• при утопленной до упора рукоятке «подсоса» воздушная заслонка должна быть полностью открыта, т. е. находиться в вертикальном положении;
• при выдвинутой до упора рукоятке «всасывания» воздушная заслонка должна быть полностью закрыта, перекрывая сечение первой камеры без зазоров;
• для регулировки необходимо ослабить фиксирующий винт конца штока привода «всасывания»;
• регулировка привода тяги «газа» осуществляется вращением пластмассового наконечника до тех пор, пока заслонка не окажется в нужном положении.

Очистка жиклеров

Перед регулировкой карбюратора необходимо очистить каналы и жиклеры от грязи и отложений. Для этого нужно:

• открутить топливный и воздушный жиклер;
• замочите их в ацетоне или другом очистителе карбюратора на десять минут;
• продуть форсунки сжатым воздухом;
• установить очищенные и высушенные форсунки в карбюратор.

Работа с карбюратором связана с повышенной пожароопасностью.Перед началом работы необходимо принять все меры предосторожности.

Карбюратор ВАЗ 2106 представляет собой достаточно сложное устройство, состоящее из множества мелких элементов. Тем не менее, любой автовладелец может промыть форсунки и сетчатый фильтр, а также отрегулировать подачу топливно-воздушной смеси. Для этого нужно лишь последовательно выполнять указания специалистов.

Автомобиль перестал тянуть или тяжело заводится? И вы думаете, что пришло время ремонтировать карбюратор ВАЗ 2107? Тогда рекомендую вам прочитать эту статью, здесь вы найдете полезную информацию по ремонту, снятию, установке и обратной сборке карбюратора ВАЗ 2107.

Схема карбюратора на ВАЗ 2107: 1-приводной рычаг привода второй камеры; 2 — регулировочный винт количества смеси холостого хода: 3 — узел подогрева карбюратора; 4 — патрубок вентиляции картера; 5 — рычаг привода ускорительного насоса; 6 — электромагнитный запорный клапан; 7 — рычаг воздушной заслонки; 8 — крышка карбюратора; 9 — болт крепления жидкостной камеры; 10 — корпус жидкостной камеры; 11 — корпус карбюратора; 12 — рычаг дроссельной заслонки второй камеры; 13 — сектор рычага управления дроссельной заслонкой: 14 — метки правильной установки биметаллической пружины пускового устройства

Условные обозначения топливных жиклеров карбюраторов Солекс

	Соотношение	Диаметры диффузор
			23,0	24,0
Экономичный		95.0	102,0	107,0
экономичная мощность		98 5	105,8	111,0
Средняя мощность		102,3	109,8	115,2
Мощность нормальная		106,4	114,2	119,8
Мощность динамическая		110,8	119,0	124,8
Спорт		115,7	124,2	130,3
заводские настройки		95,0	102,0	107,0
Количество воздуха в диффузоре			1428,0	1498,0

Шаг 1.Снятие карбюратора с автомобиля ваз 2107

Если вам необходимо заменить карбюратор на ваз 2107 или отремонтировать карбюратор своими руками, для начала необходимо снять карбюратор с автомобиля ваз 2107, потому что это будет гораздо удобнее для ремонта карбюратора.

Итак, перейдем к снятию карбюратора:

1.1. Снимаем корпус воздушного фильтра, отсоединяем трубки системы рециркуляции картерных газов, откручиваем привод стартера и топливопровод, отсоединяем газовый привод, возвратную пружину и вакуумную трубку опережения зажигания.Отсоединяем питание электромагнитного клапана и разъемы системы ЭПХХ (если она установлена ​​на карбюратор ВАЗ 2107).

1.2. Отсоединяем телескопическую тягу пусковой системы, откручиваем верхнюю часть корпуса карбюратора и снимаем с автомобиля.

1.3. Откручиваем 4 гайки крепления карбюратора и снимаем нижнюю и среднюю часть с автомобиля.

1.4. После снятия карбюратора снимите прокладку коллектора и закройте коллектор прокладкой из картона (или другого материала), тем самым защитив впускной коллектор от посторонних предметов!

Процесс установки нового карбюратора происходит в порядке, обратном снятию.

Важно: Не затягивайте болты слишком сильно, приблизительное усилие составляет (6,6–15,4 Н·м). Также по возможности поменяйте все прокладки на карбюраторе на новые, ведь они быстро приходят в негодность от воздействия бензина и других негативных факторов, да и сами не понаслышке знаете о качестве российских запчастей.Хотя если прокладка на карбюратор 2107 еще в порядке, то можно и оставить, но лучше, конечно, поменять все прокладки на карбюраторе 2107.

Шаг 2. Разборка карбюратора ВАЗ 2107

2.1. Разбираем верхнюю часть карбюратора, снимаем пусковую диафрагму, ее тягу и корпус, снимаем поплавковый и игольчатый клапан, откручиваем пробку фильтра и снимаем ее.

2.2. Разборку средней и нижней частей карбюратора можно начать со снятия вакуумного привода второй камеры, затем снять жиклеры основной и вспомогательной систем и эмульсионные трубки, снять диафрагму ускорительного насоса (будьте осторожны, не потеряйте пружины ), снимите патрубок ускорительного насоса и малые диффузоры.

Важно: Если у вас мало опыта в ремонте карбюраторов на ВАЗ 2107, то рекомендую записать цифровые обозначения жиклеров и места их установки.

2.3. Разделяем дроссельные заслонки и среднюю часть, будьте осторожны, не потеряйте пусковой шток и пружину при разборке этого узла!

2.4. Снимаем узел холостого хода («пуля») и откручиваем винт качества. На этом разбор окончен, также при разборке снимаются прокладки карбюратора ВАЗ 2107 и резиновые уплотнители винтов и шарниров.

Вот отличное видео от Наиля Порошина о полном обслуживании, разборке и сборке карбюратора Озон 2107-1107010:

Шаг 3. Чистка карбюратора ВАЗ 2107

3.1. Мелкие детали и форсунки, эмульсионные трубки, сопло, качественные винты положить в банку с ацетоном на 15-20 минут, затем вынуть пинцетом и почистить зубочистками (удалить нагар с воздушных форсунок основной системы), продуть со сжатым воздухом.

Выстиранные детали раскладываем на чистой поверхности, желательно светлой хлопчатобумажной ткани.

3.2. Детали корпуса карбюратора, крышки диафрагмы и распылители помещают в емкость с растворителем или бензином на 15-20 минут, затем промывают щеткой и продуют сжатым воздухом, после чего также помещают в чистую емкость.

3.3. Помещаем крепеж и метизы в специально подготовленную емкость и так же моем, сливаем растворитель, после чего оставляем в емкости до сборки.

3.4. Проверяем механизм вакуумного привода 2-й камеры на герметичность и не разбираем его; чтобы помыть, достаточно промыть в бензине и протереть тряпкой.

Полезное видео по очистке карбюратора от грязи и нагара:

Этап 4. «Прокол» карбюратора

Данная операция предназначена для проверки на засорение каналов основной и вспомогательной систем карбюратора. Прокол производят шприцем на 10-20 мл, наполненным бензином. В канал например на холостом ходу бензин подается под давлением из шприца и после вытекания бензина из канала можно судить о его пропускной способности и чистоте.Для того, чтобы понять, как происходит «прошивка» карбюратора ВАЗ 2107, следует подробно ознакомиться с устройством этого карбюратора в специальной литературе.

Шаг 5. Как собрать карбюратор ВАЗ 2107

5.1. Сборку карбюратора рекомендую начинать со средней части с установки эмульсионных трубок и топливных и воздушных жиклеров, форсунок и малых диффузоров. Вы без проблем сможете подключить все элементы карбюратора, посмотрев видео, которое найдете чуть ниже.

5.2. Нижняя часть дроссельных заслонок крепится к частично собранной средней части. Не забудьте установить стартовый стержень и пружину между нижней и средней частью, стержень устанавливается непосредственно перед соединением этих частей.

5.3. После соединения нижней и верхней части устанавливаем ускоряющую диафрагму и вакуумный привод второй камеры, винты качества и количества смеси.

5.4. Сборку верхней части начинаем с установки картонной прокладки, затем прикручиваем игольчатый клапан и устанавливаем поплавок, ставим фильтр, закручиваем, фильтр затыкаем.

5.5. Собираем узел пусковой диафрагмы и устанавливаем ее, не забыв вставить пусковой шток и резиновый уплотнитель между корпусом и деталью, подвесить телескопический шток.

5.6. Все уплотнения диафрагмы и прокладки заменяются новыми, за исключением вакуумного привода второй камеры (если он исправен).

Шаг 6. Проверка системы запуска карбюратора

6.1. Систему запуска проверяют на снятом собранном карбюраторе (винты верхней крышки можно не затягивать, придерживать руками).Снимаем вручную спусковой механизм и проверяем ширину зазора, на который открывается затвор первой камеры, расстояние должно быть 0,8 мм, этот зазор регулируется пусковым стержнем, подгибая или выпрямляя его, можно добиться изменения в этот пробел. Далее моделируем работу пусковой диафрагмы и переводим ее вручную в крайнее положение, при этом пусковая заслонка (верхняя часть карбюратора) должна открыть зазор примерно на 5 мм.

6.2. Проверка уровня топлива и герметичности игольчатого клапана, ускорительного насоса.

6.2.1. Устанавливаем в собранном виде среднюю и нижнюю части карбюратора на автомобиль (не стягивая), ставим верхнюю часть (не стягивая), подсоединяем топливопровод и подкачиваем бензин бензонасосом. Наполняем поплавковую камеру и снимаем верхнюю часть и контролируем уровень топлива, если уровень топлива выше или ниже то приводим его в норму. Приводим в движение дроссельную заслонку и проверяем работу ускорительной форсунки и герметичность топливного насоса, при необходимости устраняем течи.

Шаг 7. Установка карбюратора на ВАЗ 2107

7.1. Установку карбюратора на ВАЗ 2107 также начинаем с установки средней и нижней части на новую прокладку коллектора, затем притягиваем карбюратор к коллектору, устанавливаем трубки рециркуляции и вакуумный привод опережения зажигания (системы ЭПХХ), привод дроссельной заслонки и возвратная пружина.

7.2. Устанавливаем верхнюю часть карбюратора, подключаем телескопическую штангу, топливопровод и пусковое устройство.

Шаг 8: Запуск и регулировка карбюратора

8.1. Перед запуском и регулировкой нужно быть на 100% уверенным, что система зажигания исправна и угол опережения зажигания выставлен правильно!

8.2. Включаем пусковой механизм карбюратора (винт количества смеси в среднем положении, винт качества откручен на 3 оборота).

8.3. По мере прогрева отбиваем заслонку пускового устройства, на максимальное значение. Прогретый двигатель должен стабильно работать на 850-900 об/мин.

8.4. Регулируем карбюратор ВАЗ 2107 винтом холостого хода, если обороты не четные, то прибавляем винт качества до выравнивания холостых оборотов, если обороты изначально ровные, то пробуем уменьшить качество смеси, добиваясь легкой неровности, затем выровняйте скорость.Карбюратор должен быть регулируемым, если этого не происходит, сверлим заглушку в средней части и производим дополнительную регулировку вторым винтом качества.

8.5. Для тонкой настройки мы используем газоанализатор CO; для исправного карбюратора значение СО на холостом ходу составляет от 1% до 2,5%.

Фото инструкция по ремонту карбюратора на ВАЗ 2107

Проверка игольчатого клапана на работоспособность

В данной фото инструкции показан процесс снятия и проверки игольчатого клапана, рекомендую вам следовать ей, чтобы проверить клапан на работоспособность без проблем.

Как разобрать и проверить детали крышки карбюратора на наличие неисправностей

Как отремонтировать привод дроссельной заслонки на карбюраторе ВАЗ 2107

У вас сломалась дроссельная заслонка карбюратора? Тогда это руководство для вас!

Ремонт корпуса и процесс разборки карбюратора на ваз

Не пора ли на капитальный ремонт? Тогда рекомендую вам следовать приведенной ниже инструкции и у вас не возникнет проблем с разборкой и ремонтом корпуса карбюратора.

FOR LADA 2101 VAZ-2101 LADA 1300 1200/1200S BLACK FENDER MIRROR CHROME RETRO NEW для продажи

ДЛЯ LADA 2101 VAZ-2101 LADA 1300 1200/1200S ЧЕРНОЕ ЗЕРКАЛО КРЫЛА ХРОМ РЕТРО НОВАЯ Продажа

---

ДЛЯ LADA 2101 VAZ-2101 LADA 1300 1200/1200S ЧЕРНОЕ ЗЕРКАЛО КРЫЛА ХРОМ РЕТРО НОВОЕ:

$79.59 Хромированные зеркала заднего вида автомобиля Classic / Vintage Wing Mirror- Состояние: Новый- Страна производитель: Высококачественный продукт.- Количество: 1 шт. (Справа или слева)-Цвет: как на картинке-Внешний размер зеркала составляет 4,25 дюйма (108 мм) X 6,3 дюйма (160 мм). Длина зеркального кронштейна 12 см. список только для одного зеркала, если вы хотите набор для левой и правой стороны, вы можете заказать 2 из них. 65 мм между отверстиями.
Пожалуйста, прочтите описание перед покупкой.Спасибо.
Вы покупаете 1 комплект из 2 зеркал, пара хромированных металлических крыльев/дверных зеркал.
— Изделие из качественного металла с хромовым покрытием.
— Шток может поворачиваться на 180 градусов, а корпус (зеркало) может поворачиваться на 360 градусов.
— Зеркало размером 9,5 см, шириной 11 см и длиной 16 см.
— Используется для замены на оригинальные детали
Продается высококачественное металлическое хромированное боковое зеркало (работает как для левой, так и для правой стороны). удивительный и актуальный на многих классических автомобилях 60-х, 70-х и 80-х годов.
Этот стиль использовался на многих французских и американских автомобилях и не только. Зеркало крепится к дверям или крыльям автомобиля с помощью 2 винтов, поэтому его можно легко установить практически на любой автомобиль. Металлическое основание и прочная конструкция гарантируют, что зеркало не будет легко двигаться во время вождения, в комплект входит прокладка кузова.
Пожалуйста, смотрите фотографии и задавайте все вопросы, чтобы убедиться, что это подходит для вашего автомобиля.
Если у вас есть какие-либо ПРОБЛЕМЫ с нашим продуктом или ЗАДЕРЖКА ОТПРАВКИ, пожалуйста, свяжитесь с нами, прежде чем оставить ОТРИЦАТЕЛЬНЫЙ или нейтральный ответ.Пожалуйста, свяжитесь с нами по .

---

---

---

для Lada Niva 21213 Lada 2107 1700 21073-1107010 Carburttor-Free Доставка

$ 155.00

---

Carburetor 21073-1107010-00 для Lada Niva 21213 Lada 2107 1700

$ 138.
