Как отрегулировать клапаны в инжекторном ВАЗ 2107?

ГРМ

На чтение 4 мин. Просмотров 2.2k.

Не каждый автовладелец готов самостоятельно отрегулировать клапана в своей машине, но на самом деле в этой процедуре нет особых сложностей. Правильно отрегулированный механизм обеспечивает полное наполнение цилиндров топливовоздушной смесью и её сгорание.

Регулировка клапанов на ВАЗ 2107 инжектор требуется для точного срабатывания фаз газораспределения и обычно делается по плану, то есть примерно через каждые 20 тыс км. пробега. Но если характерный цокот в двигателе появился раньше, значит, потребуется внеплановая регулировка. Сделать это самостоятельно несложно, но от точности выполнения всех действия будет зависеть работоспособность двигателя ВАЗ 2107.

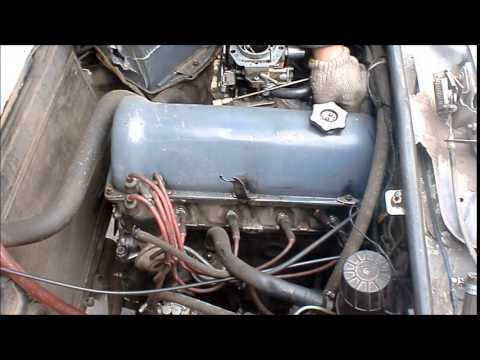

ВАЗ 2107

Если зазоры выставлены правильно, работа цилиндров улучшается в разы, а сами клапаны увеличат срок эксплуатации и не потребуют внеплановой регулировки. Объем потребляемого масла и топлива будет минимален. Даже при самом мелком ремонте ГРМ регулировка клапанов обязательна.

Содержание

Инструменты
Порядок работ
Процесс регулировки

Инструменты

Регулировка клапанов на автомобиле ВАЗ 2107 инжектор проводится только на холодном двигателе. Кроме того, настоятельно рекомендуется помыть сам автомобиль и моторный отсек в частности — при вскрытии крышки головки грязь с немытого двигателя может попасть в полость мотора. Для регулировки понадобятся следующие инструменты:

торцовые ключи;
ключ на 38;
щуп;
отвертка с плоским наконечником.

Порядок работ

Сам ВАЗ 2107 инжектор устанавливается на ровную, хорошо освещенную площадку, зажигание выключается, стояночный тормоз приводится в действие.

Начинающему автолюбителю рекомендуется хорошо разобраться в устройстве газораспределительного механизма, а также прояснить местонахождение теплового зазора — того самого, которому требуется регулировка.

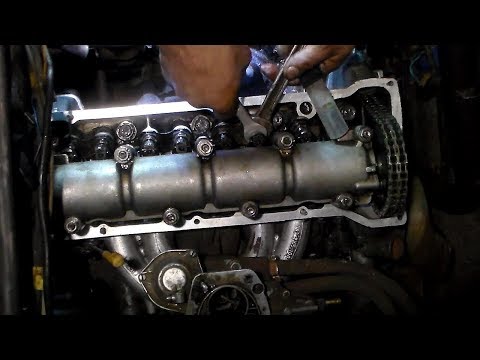

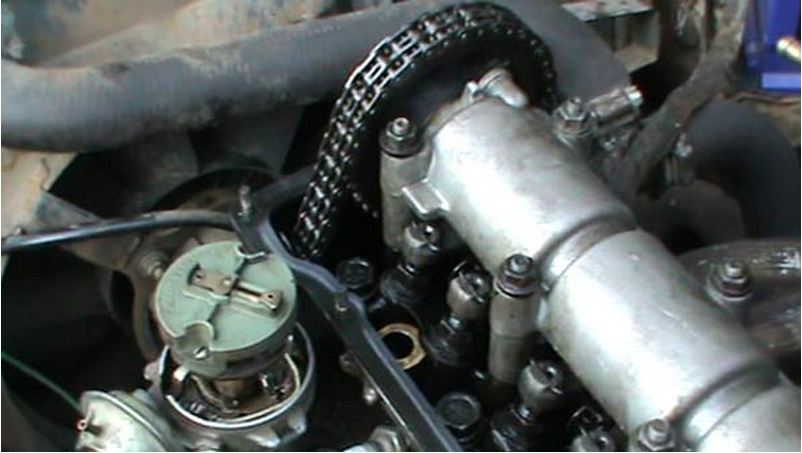

Регулировка клапанов ВАЗ 2107

Прежде чем приступить непосредственно к регулировке, нужно привести в нужное положение коленвал. Для этого необходимо произвести следующие действия:

С головки блока цилиндров снимается крышка. Для этого ключом на 10 откручиваются 8 гаек. Рекомендуется заменить старую прокладку. После снятия крышки открывается доступ к регулировочным винтам клапанов.
Затем проверяется натяжение цепи ГРМ и при необходимости цепь следует подтянуть. Метка на деталях ГРМ выставляется в начале процедуры и в конце.
Снимается крышка с распределителя зажигания.
При помощи ключа на 38 поршень четвертого цилиндра устанавливается в положение в верхней мертвой точке (до совмещения метки на звездочке и на головке блока). Перекрутка коленвала не предусматривает его обратный возврат — это следует учитывать. Поэтому при перекрутке круг надо будет прокрутить заново. Должен появится максимальный зазор между кулачками и рычагами.
В таком положении регулируется впускной и выпускной клапан четвертого цилиндра, выпускной клапан второго цилиндра и впускной клапан третьего цилиндра.
Между кулачком клапана и рычажком вставляется щуп. Если щуп входит с небольшим усилием и перемещается свободно, значит зазор в норме. Если щуп входит туго или наоборот, слишком свободно, значит, на двигателе автомобиля ВАЗ 2107 инжектор требуется регулировка клапанов.

При отсутствии ключа на 38, коленвал можно поставить в нужное положение двумя способами. Первый способ довольно сложный, он требует большое пространство и некоторых физических усилий. Заключается он в том, что автомобиль ВАЗ 2107 вручную толкается до тех пор, пока метки на звездочке и на головке блока не совпадут.

Для второго способа понадобится домкрат и один помощник. В то время пока один человек крутит рулевое колесо, второй будет следить за уровнем распредвала и коленчатого вала.

Некоторое внимание следует уделить и цепи ГРМ. Проверить ее натяжение можно руками — если прогиб не превышает 10 мм, натяжение ГРМ считается нормальным.

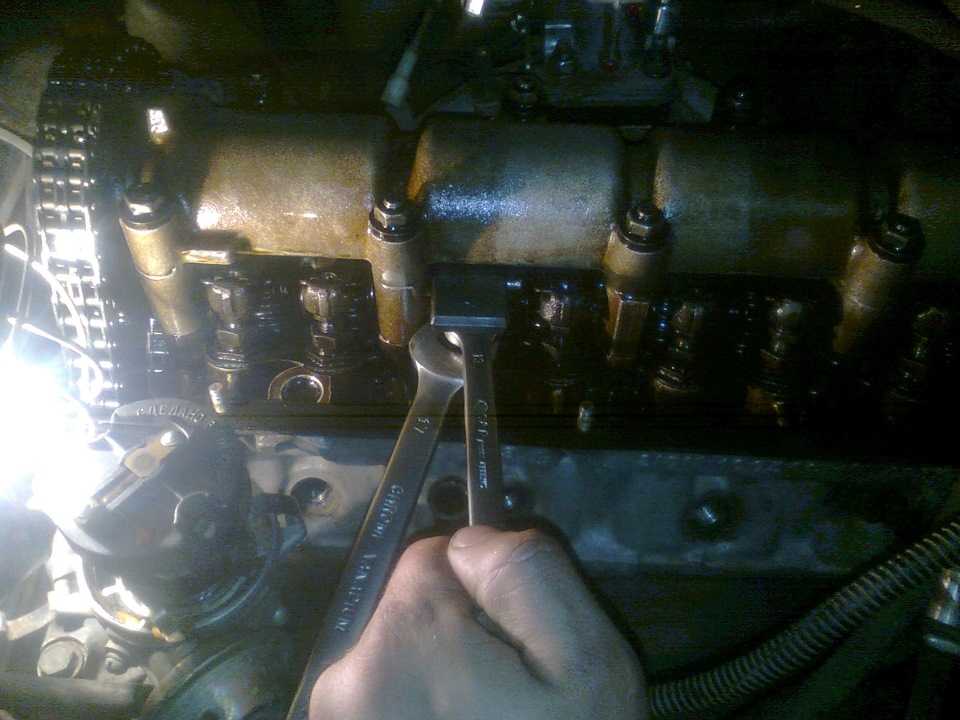

Процесс регулировки

Регулировка клапанов на автомобиле ВАЗ 2107 инжектор происходит следующим образом:

При помощи ключа на 17 ослабевается затяжка регулировочного болта.

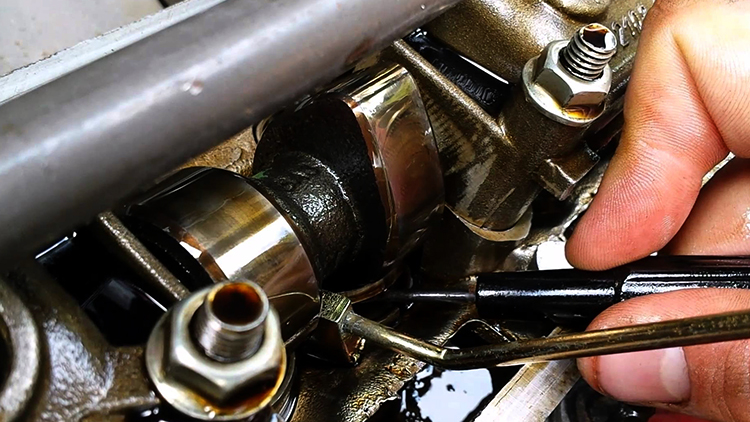

Щуп вставляется в зазор между рычагом и кулачком клапана.
Нужный зазор устанавливается путем регулировки высоты ключом на 13.
После того как нужный зазор будет выставлен, контргайку следует затянуть, не забывая удерживать от проворачивания регулировочный болт. После этого зазор проверяется (щуп должен входить с небольшим усилием) и при необходимости регулируется снова.
Впускной клапан второго цилиндра и выпускной клапан третьего цилиндра (3 и 5 кулачок соответственно), а также второй выпускной и впускной клапан первого цилиндра (1 и 2 кулачок соответственно) регулируются после поворота коленвала на 360 градусов.

О качественном выполнении работ свидетельствует отсутствие характерного цоканья в моторном отсеке.

Порядок регулировки клапанов ВАЗ 2107 инжектор

Главная » Двигатель » Вы читаете статью:

18.02.201822.10.2019 по Евгений

Работоспособность всех систем автомобиля зависит от слаженного функционирования элементов между собой. Это касается как новых машин, так и уходящих моделей «классики» отечественного автопрома. Автовладельцев такого транспорта часто интересует порядок регулировки клапанов ВАЗ-2107. Это важно знать, так как при вращении коленвала происходит поочередное их открытие/закрытие по единому алгоритму.

Содержание

1 Важность точной настройки
2 Предварительная подготовка
3 Регулировочные операции

Важность точной настройки

Нередко операцию проводят на горячем двигателе, хотя предпочтительней осуществлять это «на холодную». В результате получатся более точные показания.

Важно знать, что настройка клапанов ВАЗ 2107 (инжектор) потребует приобрести два типа щупов: 0,15 мм – для контроля холодного движка и 0,20 мм для мониторинга горячего мотора.

В продаже имеются разные по габаритам щупы. Предпочтительней использовать широкие, так как ими комфортнее пользоваться, а зачастую их продают парами. В результате грамотной настройки и регулировки удастся добиться следующих результатов:

фазы газораспределения будут срабатывать наиболее точно;
рабочие цилиндры станут наполняться в полной мере топливовоздушной смесью;
смесь станет сгорать в максимально полном объеме;
обеспечится качественный продув опустошенных цилиндров.

Данный фактор является следствием отсутствия удара кулачка распределительного вала о рокер (рычаг привода) или ось клапана. Таким образам данные детали будут способны прослужить значительно дольше, если четко обеспечить регулировочные зазоры.

Однако, снижение зазоров считается более проблематичным для работы двигателя. При такой позиции повышается шанс прогорания клапана, ведь он не успевает установиться в седло головки блока. Сквозь образовавшиеся щели направляется агрессивный выхлопной газ из камеры сгорания. Его температура во время фазы взрыва достигает 2000^{С, что приводит к прожиганию кромок выпускного клапана. Также негативному влиянию подвергаются сальники клапанов вследствие перегрева, что сопровождается повышением расхода масла и загрязнением продуктами сгорания.}

Важность регулировки очевидна для работоспособности и увеличения ресурса авто. Контроль необходимо осуществлять в зависимости от степени эксплуатации через 10—15 тыс. км пробега.

Предварительная подготовка

Прежде чем заняться регулировкой и настройкой, стоит осуществить натяжку цепи до приемлемого уровня, если она прослаблена. Для этого под капотом имеется соответствующее приспособление.

После снятия крышки клапанов нужно проконтролировать и выставить метки в правильные позиции. Нижняя риска на шкиве коленвала и небольшой прилив на крышке впереди блока цилиндров, а также сверху впадина на звездочке распределительного вала и прилив на постели распредвала.

Регулировочные операции

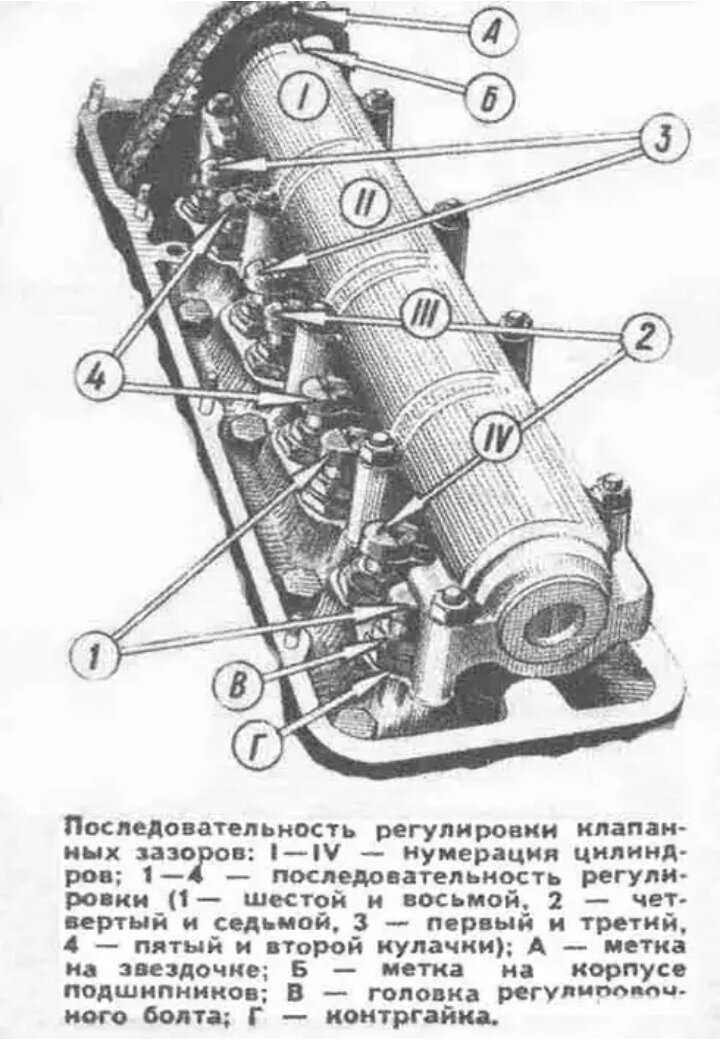

Актуальная схема регулировки клапанов ВАЗ 2107 состоит из таких комбинаций:

шестой-восьмой;
четвертый-седьмой;
первый-третий;
пятый-второй.

Весь отсчет стартует от звездочки коленвала. Когда первая пара будет отрегулирована, то проворачиваем коленчатый вал на пол-оборота (180 градусов). Это позволит перевести нужные поршни в крайнее верхнее положение одного из рабочих тактов.

Далее разберем, как регулировать клапана на ВАЗ 2107 (инжектор).

Для этого устанавливаем коленвал в стартовую позицию в соответствии с метками. Они позволят перевести четвертый цилиндр в верхнюю мертвую точку. В таком случае бегунок распределителя окажется напротив контакта. Данная позиция позволяет отрегулировать такие клапаны:

на 7-м и 8-м кулачке – выпускной и впускной клапан на 4-м цилиндре;
4-й кулачок – выпускной на 2-м;
6-й кулачок – выпускной на 3-м.

Контролируем зазор, вводя щуп в пространство около ракеров. Оптимальным считается проход с незначительным усилием вначале, а далее легче входит. Такая позиция не нуждается в перестройке.

Если же мерильный инструмент заходит свободно или не может протиснуться, то нужно использовать ключи. Расконтрагаиваем удерживающую гайку ключом на 17, затем используем рожок на 13 для стягивания или ослабления зазора. Законтрагаиваем рожком на 17. Проверяем повторно, и дальше таким образом поступаем в каждом случае.

Прокручиваем коленвал на 360 градусов так, чтобы бегунок стал против контакта первого цилиндра. В новой позиции осуществляется регулировка следующих клапанов:

впускной 1-го цилиндра и выпускной 1-го;
на 2-м цилиндре впускной;
на 3-м цилиндре выпускной.

Вымеряем заход аналогичной методикой, как в предыдущем положении. После того как все зазоры отрегулированы, ключом на 38 за гайку вращаем коленвал на несколько (3—4 минимум) оборотов. Теперь стоит провести контрольные замеры на всех клапанах в первоначальной последовательности.

Добившись оптимальных положений, закрываем головку крышкой (пеналом) и заводим мотор. При правильном выполнении работы возможный цокот разбалансировки должен полностью исчезнуть. Если же стучащий звук слышится повторно, то следует провести диагностику более тщательно, расширив поиски неполадок.

Интересное по теме:

загрузка. ..

Регулировка клапанов ВАЗ 2107 инжектор и карбюратор своими руками правильно, схема

Регулировка клапанов ВАЗ-2107 — специальная процедура, которая проводится через определенный промежуток времени с целью продления срока эксплуатации авто. Чтобы правильно их отрегулировать, нужно соблюдать порядок и последовательность необходимых действий. Надежный двигатель отечественной классики может быть карбюраторным и инжекторным. Однако большой разницы в регулировке нет. Операция достаточно проста даже для проведения ее собственными руками. Кроме того, можно отправиться на станцию технического обслуживания, где это сделает опытный мастер. Настройка проводится в несколько заходов, поскольку клапаны нужно регулировать в определенной последовательности

Содержание по статье

Зачем нужна регулировка клапанов
Для чего нужна
Набор инструментов
Подготовительные работы
Самостоятельная регулировка
Карбюратор
Инжектор
Температура для проведения регулировки
Проведение регулировки с помощью микрометра
Регулировка щупом

Зачем нужна регулировка клапанов

«Жигули» седьмой модели выпускались с 1982 до 2012 г. Существует несколько модификаций автомобиля с карбюраторным и инжекторным двигателями. Они имеют различный объем и характеристики. Независимо от типа двигатель классики нуждается в регулярном ремонте.

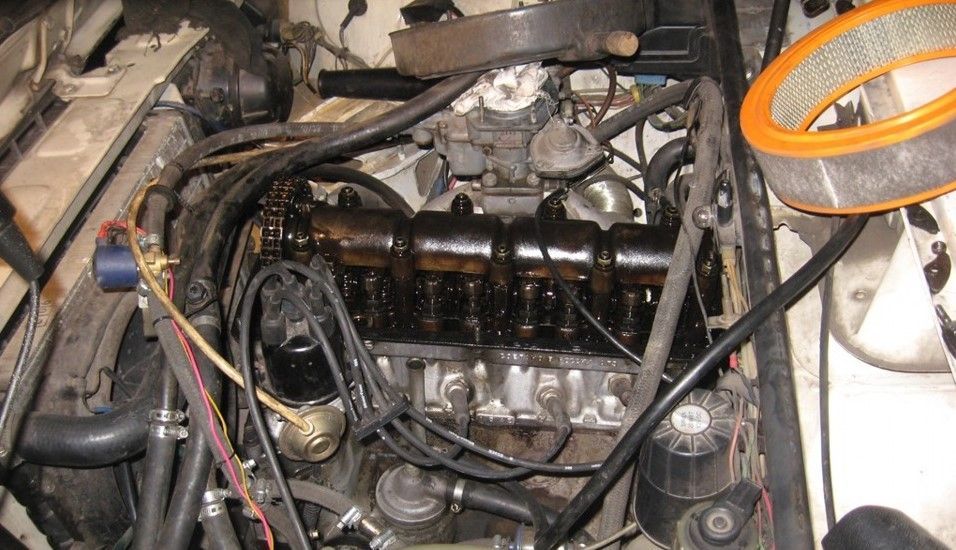

Регулировка клапанов ВАЗ 2107, инжектор

Автовладельцы, которым приходилось проводить регулировку клапанов на любом другом автомобиле концерна ВАЗ, без проблем справятся с этой задачей на «семерке».

Для чего нужна

При езде на автомобиле в процессе работы клапанов происходит процесс их изменения в зависимости от температуры. В общем все идет к тому, что они постепенно расширяются. Стержни клапанов таким образом удлиняются, что изменяет размеры зазоров между торцами и толкающими кулаками. При большом пробеге подобное увеличение может доходить до критических значений. Для предотвращения подобного процесса и нужна периодическая регулировка клапанов. С ее помощью ненужные зазоры уменьшаются до нормальных размеров.

Кроме ВАЗ-2107, такая проблема встречается при эксплуатации любого другого автомобиля, который имеет двигатель внутреннего сгорания.

Общий вид автомобиля

Набор инструментов

Во время ремонта мотора автомобиля понадобится определенный набор оборудования и приспособлений. В конкретном случае пользователю необходимо иметь следующие инструменты:

набор гаечных ключей. Обязательно иметь ключи на 10, 13 и 17;
специализированный ключ на 38. Он требуется для прокручивания болта крепления коленвального шкива;
специальный щуп с размером 0,15 мм или микрометр;
набор отверток.

Примечательно то, что для регулировки из всего выше перечисленного нужны только щуп и ключи на 13 и 17.

Все остальное оборудование пригодится, чтобы добраться до блока цилиндров и для специальной подготовки. Также обязательно понадобится еще и запасная крышка для газораспределительного механизма, поскольку старая требует замены при каждом ее извлечении.

Набор инструментов для регулировки

Подготовительные работы

Перед проведением регулировки клапанов в машине ВАЗ-2107 или похожей потребуется:

Отсоединить корпус воздушного фильтра от карбюратора.
Отсоединить все провода и патрубки, которые могут помешать снять крышку газораспределительного механизма.
Открутить все крепления для крышки газораспределительного механизма.
Снять ее.
Также нужно снять все свечи.
Не помешает отсоединить и достать крышку трамблера.

Свечи зажигания можно и не снимать. Однако они дают компрессию на цилиндры, поэтому добраться туда будет сложнее.

Когда доступ к цилиндрам и клапанам свободен, можно начинать процесс регулировки тепловых зазоров. При этом требуется знать, что установленная производителем величина зазора в 0,15 мм действует только для непрогретого двигателя. Если он горячий или теплый, то их размеры могут быть совсем иными. Поэтому стоит проводить все работы на холодном моторе.

Самостоятельная регулировка

Перед проведением работ требуется поставить машину на ровную поверхность. Поскольку потребуется вращение коленвала, то одно колесо должно находиться подвешенным в свободном состоянии. Также рекомендуется коробку передач перевести в нейтральное положение, а под колеса поставить специальные противооткаты. Если их нет, то можно положить камни или кирпичи.

После подготовки можно приступать к основной процедуре.

Необходимо выставить зазоры в очереди работы цилиндров. Если проводить отсчет со стороны ремня распределительного вала, то это выпускные клапаны 1, 4, 5 и 8. Во время регулировки и ремонта потребуется специальная таблица.

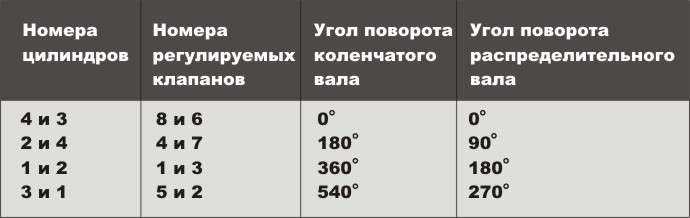

Таблица для регулировки клапанов

При помощи нее можно легко вычислить номер цилиндра по установленному коленвалу. Перед началом регулировки нужно поставить правильно поршень цилиндра номер один.

Карбюратор

Карбюраторный и инжекторный двигатели на марке ВАЗ отличаются только системой подачи топлива. Регулировка клапанов проводится точно так же, с применением того же набора приспособлений и оборудования.

Порядок действий, чтобы все настроить:

Для начала требуется повернуть коленвал, чтобы совпали метки на шкиве, которые предварительно необходимо нанести через каждые 90°.
С помощью гаечного ключа на 17 следует повернуть распределительный вал на три зубца вдоль по траектории движения часовой стрелки, чтобы кулаки распредвала отошли от толкателей.
С помощью щупа измерить размеры зазоров. Прибор внутри должен легко перемещаться.
Вычислить размер зазора на цилиндре номер один при помощи замера.
Если размеры зазоров будут слишком малыми или, наоборот, большими, то следует установить приспособление для регулировки на корпус подшипников.
Повернуть толкатель на себя.
Зафиксировать его в нужном положении.
С помощью рычага прижать к себе толкатель и зафиксировать.
Достать старую шайбу для регулировки.

После проведения всех указанных действий нужно выбрать новую шайбу с подходящими размерами.

Данное действие рассчитывается при помощи простой формулы:

Н = А + (В — С), где:

Н — толщина необходимой новой шайбы;
А — размер по толщине отработанной шайбы;
В — величина замеренного зазора;
С — размер зазора, который требуется получить.

Завершив все действия, следует установить новую прокладку и достать фиксатор. Для этого рекомендуется проверить установленный зазор и, если есть необходимость, выбрать прокладку другого размера. Заранее стоит приобрести качественный набор, в которых шаг шайб составляет 0,05 мм. После регулировки клапанов одного цилиндра следует провести идентичную для оставшихся.

После окончания всех действий рекомендуется провести проверку работы двигателя. Для этого нужно собрать и установить все снятые детали на свои места, запустить двигатель и прислушаться к его работе.

Не должно быть никаких лишних звуков, шумов и стуков. Нужно дать мотору прогреться и прослушать заново в варианте с теплым двигателем.

Инжектор

Для такого типа двигателей распространены некоторые особенности. У них метки расположены на шкиве, при помощи которого генератор приводится в действие. Также метки есть на звездочке, которая находится на распредвале.

Кроме этого, для инжекторных моторов действует та же регулировочная таблица.

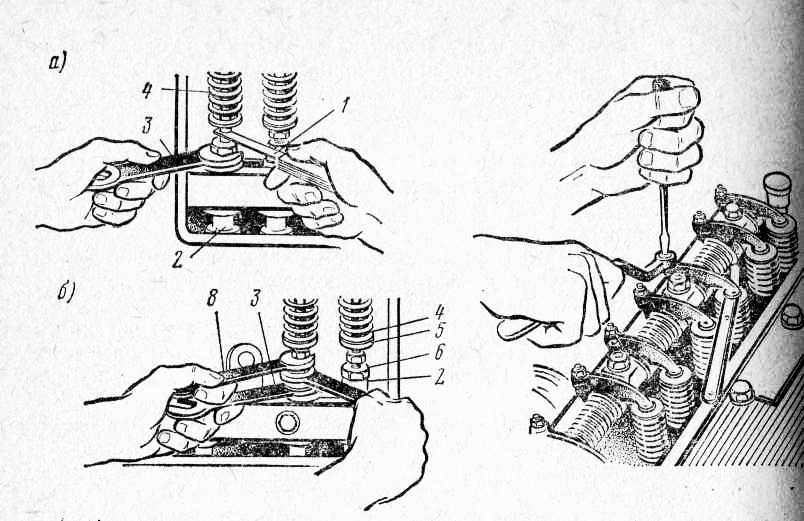

Как настраивать зазоры при помощи щупа

Температура для проведения регулировки

Все действия с клапанами должны проводиться при температуре воздуха 20 °С. Кроме этого, двигатель должен быть холодным. При прикосновении к горячему мотору можно обжечься. Однако основная цель — металл во время нагрева сильно расширяется, что делает невозможным как нормальный замер зазоров, так и сам процесс регулировки.

Чтобы определить, подходит ли температура двигателя, можно приложить руку к крышке клапана. Теплого ощущения быть не должно, покрытие должно быть прохладным. Только в таком случае можно начинать проведение любых работ.

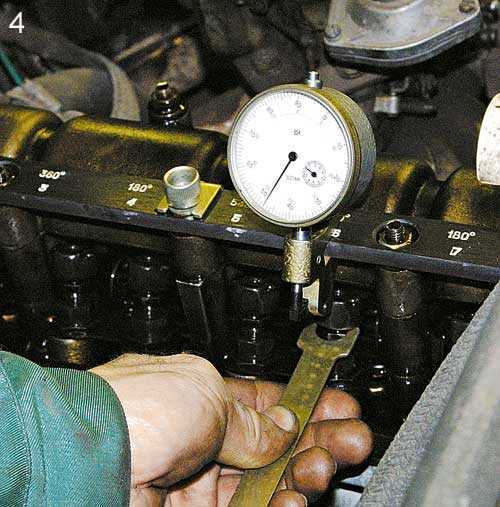

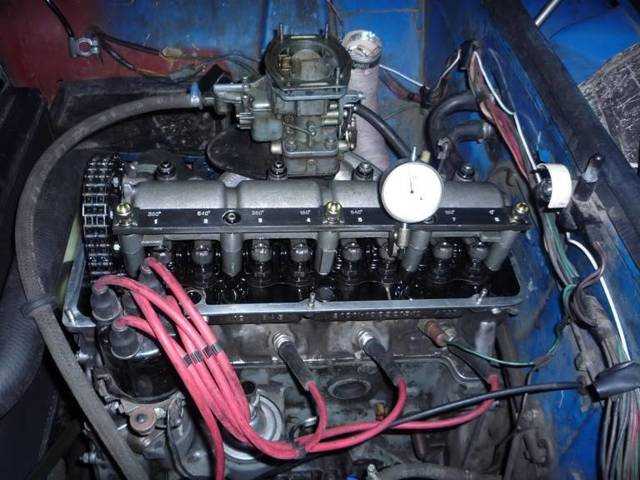

Проведение регулировки с помощью микрометра

Представленный прибор позволяет достичь более оптимальных замеров и настроек, чем обычный щуп. Прибор крепится на специальной рейке и позволяет проводить контроль за размерами свободного хода рокеров. Величина 0,15 мм равна величине свободного хода в 0,52 мм.

Специальные гайки, установленные на рейке, дают возможность крепить ее последовательно над каждой из пар клапанов.

Требуется качественно зажимать гайки для крепления рейки, поскольку она должна быть плотно зафиксирована.

Впоследствии следует закрепить микрометр до упора в конец рокера, поскольку он нажимает на клапан, который регулируется.

Для проверки полученной величины зазора следует поднять кулак рокера. Это можно сделать пальцами или специальным захватывающим прибором. После поднятия нужно проконтролировать величину свободного хода на индикаторе. Если значение не соответствует 0,52 мм, то процесс его выставления аналогичен описанной схеме.

Микрометр применяется для достижения максимальной точности и надежности замера. Связано это с тем, что щуп при проведении им между распределительным валом и рокером не учитывает возможное возникновение зазоров, которые появляются в результате износа. Микрометр в свою очередь предоставляет автовладельцу истинное значение свободного хода. Также он позволяет получить более удобную индикацию, благодаря которой сложно ошибиться в определении размеров.

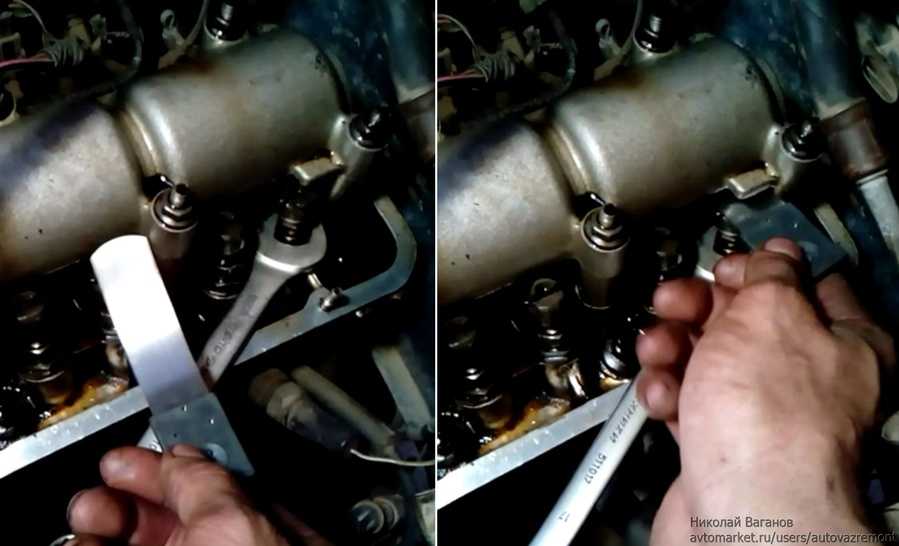

Регулировка щупом

Многие автовладельцы в процессе регулировки клапанов используют щуп. Он более легок в применении, чем микрометр, однако обладает намного меньшей точностью и не позволяет замерять зазоры в результате выработки деталей двигателя.

Регулировку клапанов для классической модели ВАЗ-2107 можно легко провести самостоятельно или обратиться на станцию технического обслуживания.

Инструкция по ремонта довольно проста и понятна для любого водителя. Кроме того, есть специальные таблицы и формулы для замера устанавливаемых шайб.

Если есть опыт проведения подобной операции на других моделях «Жигулей», то в случае с «семеркой» схема полностью идентична.

Порядок регулировки клапанов ваз 2107 (инжектора и карбюратора) своими руками + видео

Периодическая либо внеочередная регулировка клапанов ВАЗ 2107 делается с целью оптимизации работы газораспределительного механизма (ГРМ) автомобиля, чтобы топливо подавалось в цилиндры вовремя и в полном объеме, а выхлопные газы удалялись. Операция довольно проста и доступна любому хозяину «семерки», если предварительно изучить и разобраться, как отрегулировать клапана на ВАЗ 2107.

В чем смысл процедуры

В более современных авто не нужно регулировать ГРМ, поскольку там вопрос решается с помощью гидравлических компенсаторов. В классических моделях Жигулей, в том числе ВАЗ 2107, настройки клапанов надо делать вручную. Смысл операции состоит в том, чтобы обеспечить прилегание рабочей части нажимного рычага к шейке распределительного вала в рабочем режиме при температуре мотора 90°. Но следует учесть, что при нагреве металлические детали немного увеличиваются в размерах.

Поэтому после регулировки клапанов ВАЗ 2107, когда двигатель в холодном состоянии, величина теплового зазора должна равняться 0.15 мм.

Если величина просвета отличается в какую-либо сторону, это приводит к следующим результатам:

Зазор слишком большой. Когда кулачок распредвала набегает на рычаг, то его хода оказывается недостаточно, чтобы открыть клапан полностью. В цилиндр попадает меньше топливной смеси, мощность двигателя снижается, а из-под клапанной крышки идет характерный шум в виде цокающих звуков.
Большой зазор в тракте выпуска отработанных газов. Их часть проникает в картер, а оттуда — обратно в топливный тракт через сапун, мотор начинает «задыхаться». Звуковое сопровождение — аналогичное цоканье.

Рычаг «зажат» настолько, что зазора нет вовсе. При тепловом расширении металла во время работы нажатие происходит постоянно, и клапан всегда приоткрыт. Цилиндр теряет герметичность, снижается компрессия, и он работает с перебоями, отчего мощность агрегата падает сразу на 1/4. Неисправность коварна, поскольку не издает шума.

Отсюда вывод, что регулировка клапанов ВАЗ 2107 должна выполняться по следующим признакам:

падение мощности силового агрегата, сопровождаемое характерным звуком либо отказом 1-2 цилиндров из-за отсутствия компрессии;
после выполнения ремонтных работ, в процессе которых снимался распредвал;
по истечении 25 тыс. км пробега делается профилактическая проверка и регулировка клапанов 2107.

Подготовительный этап

Перед регулировкой, выполняемой своими руками, важно полностью остудить двигатель. Для работы понадобятся следующие инструменты и приспособления:

накидной ключ размером 38 мм — для вращения коленчатого вала;
отвертки;
пассатижи;
стандартный набор головок;
свечной ключ;
настройка выполняется с помощью ключей рожковых (13 и 17 мм) и широкого щупа 0.15 мм.

Чтобы самостоятельно отрегулировать зазоры на двигателе ВАЗ 2107 карбюратор, необходимо снять корпус воздушного фильтра, предварительно отсоединив от него все патрубки. Затем открутить трос воздушной заслонки карбюратора и демонтировать тяги, подключенные к педали газа. Клапанная крышка снимается после откручивания 10 гаек, прижимающих ее к головке цилиндров.

Регулировка клапанов ВАЗ 2107 инжектор отличается от карбюраторной модели только порядком разборки. Здесь добраться до крышки и храповика коленвала мешают тросик газа, 2 вакуумных шланги и патрубок сапуна. Также придется демонтировать воздушный патрубок, идущий от фильтра к дроссельной заслонке.

Чтобы в процессе работы вращать коленчатый вал было легче, рекомендуется перед настройкой выкрутить свечи зажигания.

Порядок выполнения работы

Существует определенная схема, согласно которой можно правильно отрегулировать газораспределение ВАЗ 2107 своими руками. Она заключается в настройке зазоров определенных клапанов при различных положениях коленвала, поворачиваемого на угол 180°. Порядок регулировки клапанов ВАЗ «семерки» выглядит следующим образом:

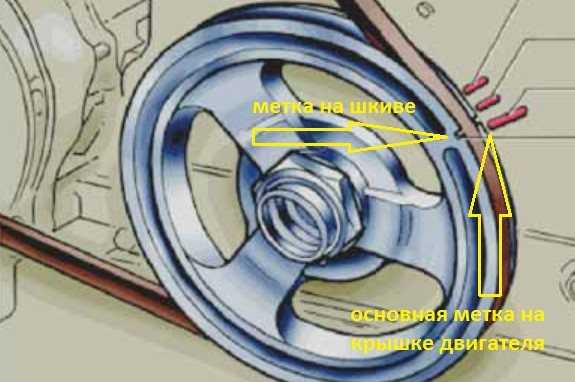

Вращением коленчатого вала метку на его шкиве установить напротив выступа, сделанного на блоке цилиндров. При этом круглая метка на шестерне распределительного вала становится в самом верхнем положении, а поршень в 4 цилиндре уходит в верхнюю мертвую точку.
Вставить щуп для проверки в зазор 6 и 8 клапанов, он должен двигаться там с усилием. При необходимости зазор откорректировать. Отсчет ведется аналогично номерам цилиндров — от радиатора.
Повернуть коленвал по часовой стрелке на 180° и настроить клапаны № 4 и 7, таким же образом вставляя щуп в зазор между шейкой распредвала и рычагом. При повороте удобно ориентироваться по шестеренке вала распределительного: метка на ней повернется на 90°.
При следующем повороте на 180° отрегулировать клапаны № 1 и 3.
Последний поворот на 180° — клапаны № 5 и 2.

Корректировка зазора производится поворотом опорного болта ключом на 13 мм, только предварительно нужно ослабить гайку-фиксатор размером 17 мм. Убедившись, что щуп двигается с некоторым усилием, снова затяните гайку и продолжайте регулировку в том порядке, который предписывает схема. Затягивая гайку, учтите такой нюанс: опорный болт поворачивается следом за ней и зазор уменьшается. Чтобы этого избежать, необходимо при затяжке придерживать этот болт ключом.

Закончив настройку, соберите двигатель и прочие элементы в обратном порядке и запустите его. О том, что величина зазоров не превышает 0.15 мм, должно свидетельствовать отсутствие шумов из-под клапанной крышки. Убедиться в том, что клапана не зажаты, можно проверкой компрессии во всех цилиндрах.

Одновременно с выполнением регулировок, пока снята крышка мотора, рекомендуется обследовать цепь и сопутствующие элементы на предмет износа накладок. Ослабленную цепь следует натянуть с помощью плунжерного механизма, вмонтированного в блок цилиндров справа от выпускного коллектора.

Не забудьте проверить состояние прокладки клапанной крышки и при необходимости замените ее.

Как отрегулировать клапаны в инжекторном ВАЗ 2107?

ВАЗ 2107

Порядок работ

Начинающему автолюбителю рекомендуется хорошо разобраться в устройстве газораспределительного механизма, а также прояснить местонахождение теплового зазора — того самого, которому требуется регулировка.

Регулировка клапанов ВАЗ 2107
Прежде чем приступить непосредственно к регулировке, нужно привести в нужное положение коленвал. Для этого необходимо произвести следующие действия:

С головки блока цилиндров снимается крышка. Для этого ключом на 10 откручиваются 8 гаек. Рекомендуется заменить старую прокладку. После снятия крышки открывается доступ к регулировочным винтам клапанов.
Затем проверяется натяжение цепи ГРМ и при необходимости цепь следует подтянуть. Метка на деталях ГРМ выставляется в начале процедуры и в конце.
Снимается крышка с распределителя зажигания.
При помощи ключа на 38 поршень четвертого цилиндра устанавливается в положение в верхней мертвой точке (до совмещения метки на звездочке и на головке блока). Перекрутка коленвала не предусматривает его обратный возврат — это следует учитывать. Поэтому при перекрутке круг надо будет прокрутить заново. Должен появится максимальный зазор между кулачками и рычагами.
В таком положении регулируется впускной и выпускной клапан четвертого цилиндра, выпускной клапан второго цилиндра и впускной клапан третьего цилиндра.
Между кулачком клапана и рычажком вставляется щуп. Если щуп входит с небольшим усилием и перемещается свободно, значит зазор в норме. Если щуп входит туго или наоборот, слишком свободно, значит, на двигателе автомобиля ВАЗ 2107 инжектор требуется регулировка клапанов.

Процедура регулировки на инжекторных и карбюраторных моторах

Установите автомобиль на ровную поверхность. В процессе настройки придется вращать коленчатый вал, поэтому включите нейтральную передачу и под какое-нибудь колесо поставьте противооткатные упоры. Для настройки вам необходимы следующие размеры ключей: 10, 13 и 17. В этом деле рассухариватель клапанов ВАЗ 2107 не потребуется. Заменять под крышкой клапанов прокладку нет необходимости.

Признаться честно, на своем автомобиле никогда этого не делал, так как старая была в идеальном состоянии. Также нужен ключ храповика на 38. Но можно и сделать хитрее, например, проворачивать коленчатый вал (следовательно, распределительный тоже), проворачивая одно заднее колесо (заранее приподняв его над землей) и включив четвертую или пятую скорость.

И самый главный инструмент – это прибор для регулировки зазоров. Что можно использовать? Для этой цели идеально подойдет щуп для регулировки клапанов ВАЗ 2107 или рейка. Кому как удобнее. Итак, перед началом работ вам потребуется совершить несколько простых действий:

Снять крышку и корпус воздушного фильтра.
Выкрутить гайки, которыми произведен крепеж клапанной крышки.
Дать мотору остыть до температуры около 20 градусов.

Процесс регулировки

Регулировка клапанов на автомобиле ВАЗ 2107 инжектор происходит следующим образом:

При помощи ключа на 17 ослабевается затяжка регулировочного болта.
Щуп вставляется в зазор между рычагом и кулачком клапана.
Нужный зазор устанавливается путем регулировки высоты ключом на 13.
После того как нужный зазор будет выставлен, контргайку следует затянуть, не забывая удерживать от проворачивания регулировочный болт. После этого зазор проверяется (щуп должен входить с небольшим усилием) и при необходимости регулируется снова.
Впускной клапан второго цилиндра и выпускной клапан третьего цилиндра (3 и 5 кулачок соответственно), а также второй выпускной и впускной клапан первого цилиндра (1 и 2 кулачок соответственно) регулируются после поворота коленвала на 360 градусов.

О качественном выполнении работ свидетельствует отсутствие характерного цоканья в моторном отсеке.

Как отрегулировать клапана на ВАЗ 2107

Регулировка клапанов делается на холодную, когда двигатель остынет до 20 градусов.

Снять клапанную крышку (крышка ГБЦ).
Проверить натяжение цепи, если надо — подтянуть.
Выставить поршень 4-го цилиндра в ВМТ, провернув коленвал до совпадения метки на распредвале и выступа на корпусе.
Отрегулировать 8-й и 6-й клапан, вставляя щуп — если он не проходит между рычагом и кулачком клапана, или ходит слишком свободно, нужно ослабить контргайку ключом на 17, а ключом на 13 крутить регулировочную гайку, проверяя зазор щупом.
Щуп должен ходить плотно, без люфта, и вытаскиваться с усилием около 2 кг. Незначительные погрешности при этом не критичны.
Добившись нужного зазора, вытащить щуп и закрутить контргайку, после чего перепроверить зазор и приступить к регулировке следующего клапана.
После регулировки 8-го и 6-го клапана, нужно провернуть коленвал на 180 градусов, распредвал провернется на 90.
Отрегулировать 4-й и 7-й клапаны.
Провернуть коленвал еще на 180 и распредвал на 90.
Отрегулировать 1-й и 3-й клапаны.
Провернуть коленвал еще на 180 и распредвал на 90.
Отрегулировать 5-й и 2-й клапаны.
Проверить зазоры и собрать все в обратном порядке.
Запустить двигатель и дать ему время прогреться до рабочей температуры — он должен работать нормально, без стуков.

Для чего нужна регулировка клапанов

В любом автомобильном двигателе открытие клапанов необходимо для наполнения цилиндров топливовоздушной смесью, а после их герметичного закрытия в камерах происходит сгорание, совершается рабочий цикл. Если не выставить ТЗ, сделать их меньше положенной нормы или вовсе убрать, герметичности не будет, соответственно, не закроются полностью клапана, топливная смесь не сгорит до конца.

При увеличенных зазорах в клапанном механизме появляется стук, происходит интенсивный износ деталей. Регулировка клапанов (РК) для каждой модели автомобиля производится с периодичностью, указанной в технических условиях заводом-изготовителем, все станции техобслуживания, автослесари и владельцы автомобилей рекомендаций стараются придерживаться.

Причины регулировки

Система клапанов инжекторного автомобиля ВАЗ 2107

Вообще, настройка клапанов на ВАЗ 2107 должна производиться через каждые 20 тыс. километров в ходе планового техобслуживания. Но иногда делать это приходится раньше. Причины изложены ниже:

Появились посторонние шумы в двигателе (обычно это очень быстрые, не слишком громкие щелчки).
Наблюдается повышенный расход топлива при полном отсутствии видимых утечек.
Кроме того, своевременная регулировка позволяет предотвратить преждевременный износ деталей двигателя.

Важность точной настройки

Необходимо учитывать, что регулировка клапанов ВАЗ 2107 инжектор своими руками доступна всем автолюбителям даже в гаражных условиях при наличии минимального набора инструментов. Нередко операцию проводят на горячем двигателе, хотя предпочтительней осуществлять это «на холодную». В результате получатся более точные показания.

Важно знать, что настройка клапанов ВАЗ 2107 (инжектор) потребует приобрести два типа щупов: 0,15 мм – для контроля холодного движка и 0,20 мм для мониторинга горячего мотора.

фазы газораспределения будут срабатывать наиболее точно;
рабочие цилиндры станут наполняться в полной мере топливовоздушной смесью;
смесь станет сгорать в максимально полном объеме;
обеспечится качественный продув опустошенных цилиндров.

Правильно установленный зазор клапанов ВАЗ 2107 (инжектор) даст на выходе более чистую работу ДВС, уйдут возможные стуки из подкапотного пространства, существенно повысится эксплуатационный ресурс автомобиля. Данный фактор является следствием отсутствия удара кулачка распределительного вала о рокер (рычаг привода) или ось клапана. Таким образам данные детали будут способны прослужить значительно дольше, если четко обеспечить регулировочные зазоры.

Однако, снижение зазоров считается более проблематичным для работы двигателя. При такой позиции повышается шанс прогорания клапана, ведь он не успевает установиться в седло головки блока. Сквозь образовавшиеся щели направляется агрессивный выхлопной газ из камеры сгорания. Его температура во время фазы взрыва достигает 2000С, что приводит к прожиганию кромок выпускного клапана. Также негативному влиянию подвергаются сальники клапанов вследствие перегрева, что сопровождается повышением расхода масла и загрязнением продуктами сгорания.

Схема и порядок действий

Прежде всего, необходимо заглушить двигатель автомобиля и дать ему как следует остыть.
Ключом на 10 откручивается 8 гаек на крышке головки блока цилиндров, затем крышка снимается. В результате станут видны регулировочные винты клапанов.
Перед регулировкой винтов следует установить коленчатый вал в определённое положение. Вал можно повернуть ключом на 38. Поворачивать его следует до тех пор, пока метка на его шестерне не совместится с меткой на блоке цилиндров.

Метка на шестерне вала должна совпадать с меткой на блоке цилиндров

Гайка плунжерного натяжителя ослабляется ключом на 13

Гайка на клапане ослабляется ключом на 17

Бортовой журнал ВАЗ 21074 (2006 г.

)

Всем привет, после замены звездочек и цепи ГРМ перешел к настройке зазоров в клапанах — это обязательный момент, да и их шум уже изрядно поднадоел.

Для этого заранее приобрел щуп на 0.15 мм, рейки пока нет, не знаю где ее найти.

Предварительно, на новой звездочке распредвала нанес керном метки через каждые 90 градусов, а на шкиву коленвала метку через 180, чтобы облегчить настройку в будущем.

Выставил начальные метки.

Отрегулировал первые 2 клапана согласно таблице.

Они оказались значительно послаблены — щуп свободно болтался между валом и рокером.

С другими было примерно так же, кроме 1 и 3 — они, наоборот, были почему-то зажаты.

После регулировки и запуска мотора и прогрева по шуму ничего не изменилось — клапана все так же стучат.

Есть подозрения на высокий износ рокеров и, возможно, кулачков распредвала, который уже менялся прежним владельцем примерно 100 тыс.км назад вместе с рокерами. В этот раз этим решил не заниматься и оставить на лето — рокера, наверное, обязательно заменю комплектом, так как они изнашиваются быстрее, а вот распредвал не знаю — снаружи при замене звезды люфт вала замечен не был, насчет кулачков не известно — покажет только разборка, а разбирать 2 раза неохото.

Итак, хотел бы спросить: что еще обязательно надо заменить кроме рокеров после такого пробега, может заодно и распредвал — какой у него ресурс обычно? Или регулировочные болты — еще с завода стоят и прошли уже 220 тыс.? Может, сальники клапанов заодно, так как немного поджирает масло, и как их проверить? Любые советы приветствуются)

Подписывайтесь! Удачи на дорогах!

Регулировка клапанов ваз 2107 карбюратор

Содержание статьи

Признаки предстоящей регулировки клапанов ВАЗ — падение мощности двигателя на высоких/низких оборотах и характерный металлический стук. Неправильная регулировка клапанов снижает рабочий ресурс, поскольку при слишком малом зазоре будет происходить прогорание седла и самого клапана. А слишком большие зазоры провоцируют то самое постукивание.

Регулировка клапанов на ВАЗ 2107 считается занятием средней тяжести — новичкам авторемонта стоит довериться опытным механикам.

Сам процесс регулировки на ВАЗ 2107, будь-то карбюратор или инжектор, происходит одинаково. Различия заключаются в том, как снимать крышку головки ГБЦ и выставлять поршни в верхнюю мертвую точку — на инжекторных «семерках» трещоткой подлезть не выйдет.

В любом случае для регулировки клапанов на ВАЗ 2107 понадобится:

рожковые ключи на 13 и 17;
щуп толщиной 0,15 мм.

Порядок регулировки клапанов на ВАЗ 2107
ВМТ цилиндра	Градус поворота коленвала	Клапаны
4	0	6 и 8
2	180	4 и 7
1	360	1 и 3
3	540	2 и 5

Как отрегулировать клапана на ВАЗ 2107

Регулировка клапанов делается на холодную, когда двигатель остынет до 20 градусов.

Снять клапанную крышку (крышка ГБЦ).
Проверить натяжение цепи, если надо — подтянуть.
Выставить поршень 4-го цилиндра в ВМТ, провернув коленвал до совпадения метки на распредвале и выступа на корпусе.
Отрегулировать 8-й и 6-й клапан, вставляя щуп — если он не проходит между рычагом и кулачком клапана, или ходит слишком свободно, нужно ослабить контргайку ключом на 17, а ключом на 13 крутить регулировочную гайку, проверяя зазор щупом.
Щуп должен ходить плотно, без люфта, и вытаскиваться с усилием около 2 кг. Незначительные погрешности при этом не критичны.
Добившись нужного зазора, вытащить щуп и закрутить контргайку, после чего перепроверить зазор и приступить к регулировке следующего клапана.
После регулировки 8-го и 6-го клапана, нужно провернуть коленвал на 180 градусов, распредвал провернется на 90.
Отрегулировать 4-й и 7-й клапаны.
Провернуть коленвал еще на 180 и распредвал на 90.
Отрегулировать 1-й и 3-й клапаны.
Провернуть коленвал еще на 180 и распредвал на 90.
Отрегулировать 5-й и 2-й клапаны.
Проверить зазоры и собрать все в обратном порядке.
Запустить двигатель и дать ему время прогреться до рабочей температуры — он должен работать нормально, без стуков.

Регулировка клапанов ВАЗ 2107 (карбюратор)

Чтобы снять клапанную крышку, сначала надо демонтировать корпус воздушного фильтра (болтики на 10) и отсоединить топливные шланги. Также понадобится отсоединить тросик привода воздушной заслонки и продольную тягу дроссельной заслонки. После этого можно открутить 8 болтов на 10 по периметру крышки головки блока цилиндров и снять крышку.

Карбюратор лучше накрыть, чтобы внутрь ничего не попало при работе.

Коленвал можно прокрутить с помощью специального ключа на 38. Далее клапана следует отрегулировать по пунктам выше.

Регулировка клапанов ВАЗ 2107 (инжектор)

Чтобы снять клапанную крышку, сначала надо вынуть масляный щуп, иначе он не позволит ей выйти. Далее, самый простой способ — отсоединить три шланга возле патрубка воздушного фильтра, открутить все болты по периметру крышки, и вытащить крышку.

Вытаскивать клапанную крышку будет довольно неудобно.

Проворачивать коленвал можно несколькими способами. Например, поддомкратить и вывесить заднее колесо, переключить на 4-ю или 5-ю передачу, чтобы было легче крутить. Вращать колесо до совпадения меток. Другой способ — прокручивать понемногу, упирая лезвие отвертки между зубцов венца коленвала, и используя кронштейн ДПКВ (но не сам датчик), как опору. В остальном клапана регулируются по пунктам выше.

1. Для регулировки клапанов понадобится щуп на 0,15 мм и пара ключей на 13 и 17. Если речь о карбюраторном ВАЗ 2107, тогда пригодится и ключ для прокручивания коленвала на 38.

2. Чтобы снять клапанную крышку на карбюраторной «семерке», нужно демонтировать воздушный фильтр.

3. Также нужно отсоединить топливные шланги, тросик воздушной заслонки и тягу дроссельной. Сам карбюратор следует прикрыть, чтобы не внутрь ничего не попало,

4. На инжекторном ВАЗ 2107 надо вытащить масляный щуп для снятия крышки ГБЦ.

5. И убрать тройку шлангов возле воздушного фильтра.

6. Открутить 8 болтов на 10 крепления крышки, разбросанных по периметру, и снять крышку.

7. После снятия крышки, следует проверить натяжение цепи (и подтянуть, если требуется). Для того, чтобы начать регулировку клапанов, нужно чтобы метка на распредвале совпадала с этим выступом.

8. Если метка не совпадает с выступом, нужно проворачивать коленвал, пока это не исправится.

9. Также есть метка на коленвале (карбюратор), она должна совпадать с самой длинной чертой на крышке привода распредвала.

10. На инжекторной «семерке» эти метки отличаются, но тоже должны совпадать. Если метки распредвала совпадают, а метки венца коленвала немного расходятся, это может свидетельствовать о растянутости цепи. При незначительном расхождение регулировка допустима.

11. Таблица углов поворота коленвала и ВМТ поршней различных цилиндров, где 0 — совпадение меток на распредвале и верхней мертвой точке поршня 4-го цилиндра. В таком положение регулируются 8-й и 6-й клапан, после чего нужно провернуть коленвал на 180 градусов (распредвал совершит оборот на 90), тогда можно отрегулировать следующую пару.

12. Клапана считаются от распредвала и регулируются парами, с проворачиванием коленвала и распредвала после регулировки каждой пары клапанов.

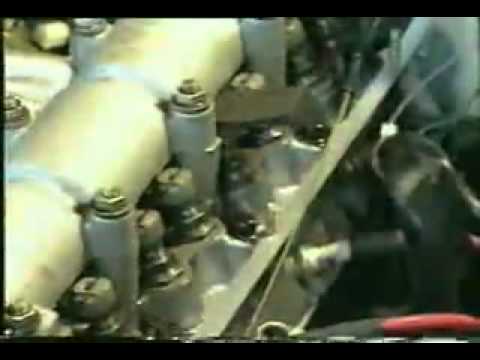

13. Нужный зазор определяется по щупу толщиной в 0,15 мм. Он вставляется между рычагом и кулачком клапана распредвала. Если щуп не проходит или двигается совершенно свободно — нужна регулировка.

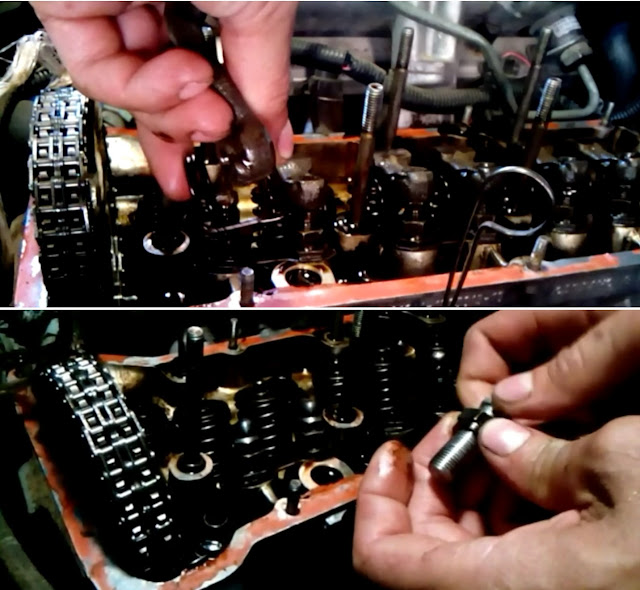

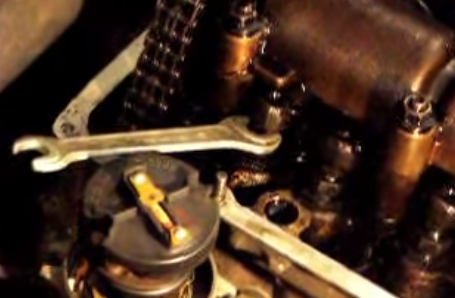

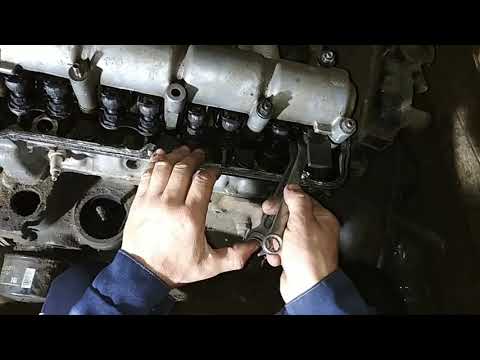

14. Чтобы отрегулировать клапан, нужно ослабить контргайку ключом на 17.

15. Затем повернуть регулировочную гайку в ту или иную сторону, увеличивая или уменьшая зазор.

16. Совершив пол-оборота регулировочной гайки, следует проверить зазор щупом и внести коррективы. Щуп должен ходить плотно, без люфта, и выниматься с усилием около 2 кг, при этом допустимы небольшие погрешности. Добившись нужного результата, надо закрутить контргайку и снова проверить зазор.

17. Второй клапан (и все остальные) регулируются точно так же.

18. Отрегулировав первую пару клапанов (8 и 6), надо провернуть коленвал на 180 и распредвал на 90 градусов. Чтобы было легче ориентироваться, на распредвалу можно сделать метки, обозначающие оборот на 90 градусов. Если заводская метка совпадает с выступом на верху, то свою метку следует нанести около выступа корпуса ГБЦ сбоку.

19. Вот в этом месте.

20. Затем провернуть коленвал ключом на карбюраторном двигателе или оборотом колеса на инжекторном.

21. На инжекторе того же результата можно добиться, вставив отвертку между зубцов венца коленвала и, упираясь в кронштейн датчика положения коленчатого вала снизу, понемногу проворачивать венец.

22. Результат должен быть один и тот же — распредвал совершит оборот на 90 (о чем подскажет нанесенная метка).

23. Заводская метка ушла на 90 градусов.

24. Таким образом следует отрегулировать все клапана, затем собрать все в обратном порядке и запустить двигатель. Прогревшись до рабочей температуры, он должен нормально функционировать, безо всяких стуков.

Установка валов по меткам

На шестерне распредвала с внутренней стороны от двигателя имеется сверление. Его необходимо совместить с выступом на корпусе распределительного вала.

В этом положение поршень четвертого цилиндра встанет в верхнюю мертвую точку при такте сжатия. Это очень удобное положение меток для точного определения положения распредвала. Их совмещения достаточно для того чтобы точно выставить распредвал в нужное положение для регулировки клапанов.

Потому что за один цикл работы двигателя. Распределительный вал делает один оборот. Коленчатый вал два оборота.

То есть в этом положении в верхней мертвой точке находятся поршни 1 и 4 цилиндров. 4 цилиндр в такте сжатия в первом цилиндре закончился такт выброса отработанных газов и после прохождения поршнем ВМТ начинается такт впуска топливной смеси.
Если провернуть коленчатый вал на половину оборота 180 градусов распределительный вал провернётся на четверть оборота 90 градусов. Наступит такт сжатия во втором цилиндре.
При провороте коленчатого вала ещё на 180 градусов такт сжатия наступит в первом цилиндре.
Еще 180 градусов и такт сжатия будет в третьем цилиндре

Как говорилось выше, для начала регулировки клапанов необходимо совместить метку на шкиву распределительного вала с отливом на корпусе распредвала. И проверить положение коленчатого вала по метке ВМТ.

В этом положении в ВМТ будут находиться поршня 1 и 4 цилиндров и четвертый цилиндр в такте сжатия.

Порядок регулировки клапанов ВАЗ 2107

Так как клапана 4 цилиндра полностью закрыты. То можно регулировать оба клапана впускной и выпускной. Но конструктора двигателя предлагают регулировать зазоры на 8 клапане по счету это выпускной клапан четвертого цилиндра и на шестом по счету клапане третьего цилиндра.

Нумерация клапанов по ходу двигателя

Странного в этом ничего нет. Потому что шестой клапан тоже закрыт. Поршень третьего цилиндра находится в нижней мертвой точке. в нем завершился такт расширения газов впускной клапан закрыт выпускной начнет открываться перед началом такта выброса отработанных газов.

Поэтому в данном положении удобнее регулировать 6 и 8 клапана. Связано это с тем что рокера установлены под углом к горизонтальной оси двигателя.

Кулачок седьмого клапана стоит в неудобном положении для установки регулировочного щупа. Поэтому предусмотрена схема регулировки.

Как проворачивать валы.

Коленчатый вал проворачивается по часовой стрелке. Каждый раз на 180 градусов. Половину оборота. Всегда вызывает сомнение в какую сторону проворачивать вал. Это можно определить просто. Нужно встать перед капотом и представить что двигатель проворачивается при помощи кривого стартера. Это и будет правильное направление вращения по часовой стрелке.

Теперь необходимо сориентироваться, на сколько должны проворачиваться валы. Распределительный вал каждый раз необходимо провернуть на 90 градусов. То есть метка должна сместиться на 90 градусов. Можно нанести свои метки на шкиву разделив шкив на 4 части

Можно сориентироваться по бегунку трамблера. Он тоже должен каждый раз проворачиваться на 90 градусов.

Более точно достаточно вывернуть свечи и подвести каждый поршень в ВМТ при помощи отвертки.

То есть нащупать поршень и подвести его в ВМТ. После того как отрегулированы клапана №6 и №8

Проворачивается коленчатый вал на 180 градусов. При этом в ВМТ должен встать поршень 2 цилиндра и регулируются клапана №4 и №7.

После их регулировки проворачиваем вал на 180 градусов. При этом метка на шкиве коленчатого вала снова совещается с меткой ВМТ на передней крышке двигателя. Здесь поршень первого цилиндра точно встанет в ВМТ и регулируются клапана №1и №3.

Последний раз проворачиваем коленвал на 180 градусов в ВМТ должен встать поршень 3 цилиндра. При этом регулируются клапана №2 и №5. В данном случае можно убедиться при помощи отвертки что поршень 3 цилиндра встал В ВМТ.

Большая точность не требуется. Поэтому достаточно просто визуально разделить шкив распредвала или окружность которую описывает бегунок трамблера на 4 части.

Таблица регулировки клапанов ВАЗ 2107

Регулировка клапанов ВАЗ 2107 при помощи щупа

Зазоры на впускных и выпускных клапанах одинаковые и составляют 0,15 мм.

Предусмотрен специальный щуп с толщиной этого размера. Его необходимо вставить между рычагом клапана (рокером) и цилиндрической частью кулачка. Кулачок становится так как необходимо, если правильно соблюден порядок регулировки клапанов.

Щуп для регулировки клапанов ваз 2107

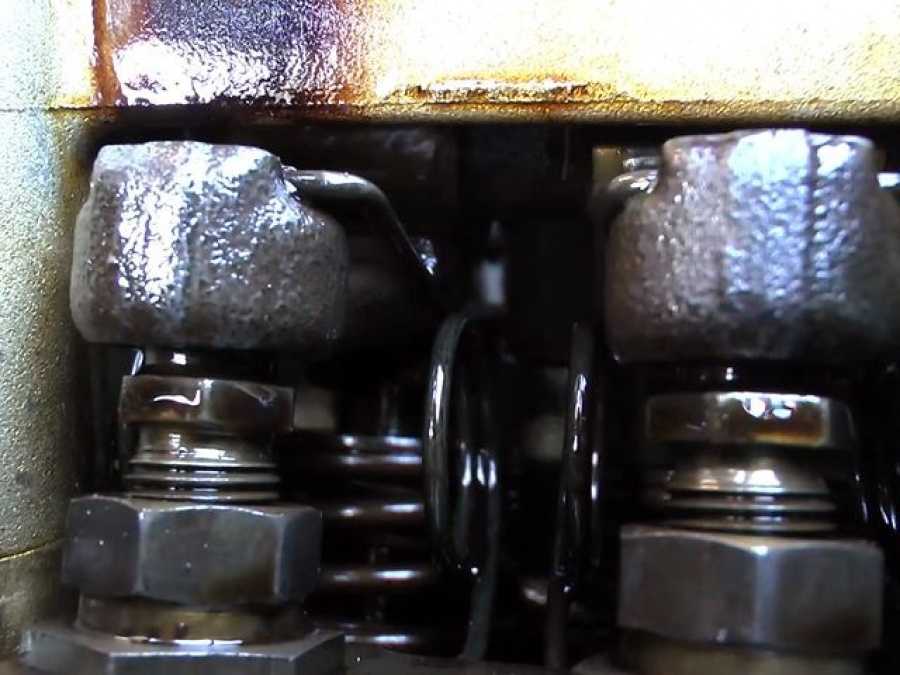

Зазор регулируется при помощи винта. Винт вкручен в полость головки блока и застопорен контргайкой. Для регулировки необходимо открутить контргайку и регулировочным винтом прижать щуп между рокером и кулачком. Щуп не должен оказаться зажатым. При затяжке он должен двигаться легко с небольшим усилием.

На щупе нарисована табличка. Своеобразная памятка. На ней указан порядок регулировки клапанов согласно их счета от передней части двигателя.

Регулировка клапанов ваз 2107 индикатором

Регулировка клапанов ваз 2107 индикатором требуется для определения более точного зазора между цилиндрической частью кулачка распредвала и рокера.

Применение индикатора необходимо при наличии выработки на плоскости соприкосновения рокера и кулачка. На поверхности рокера образуется ямка.

При установке регулировочного щупа эта ямка перекрывается. В результате как не старайся точно зазор выставить не получиться. На рисунке видно что при регулировке щупом к толщине щупа прибавиться еще зазор на глубину выработки

Индикатор позволяет выставить зазор с учетом того что произошла выработка. Он измеряет фактическое расстояние от рокера до кулачка.

Чтобы воспользоваться индикатором необходимо закрепить планку над рокерами. Установить на планку индикатор. Так чтобы наконечник индикатора уперся в край рокера.

Далее выставляется необходимый зазор и индикатор переставляется по планке под следующий рокер.

Честно говоря приобретать индикатор достаточно дорого для того чтобы регулировать клапана только на своей машине. Брать у кого то. Не всякий даст. Проще и дешевле в случае имеющейся выработки поменять рокера.

Если выработка появилась.Нарушен слой цементации на трущейся поверхности рокера. Дальше выработка будет увеличиваться ещё сильнее. И даже при наличии индикатора. Процесс регулировки клапанов будет повторяться через более короткий промежуток времени. Зазоры клапанов придется регулировать постоянно.

Порядок регулировки клапанов на инжекторном и карбюраторном двигателе

Ничем не отличается. Так как порядок работы цилиндров одинаковый. Зазоры клапанов также одинаковые. Также нет различий в регулировке клапанов на всех автомобилях ВАЗ от 2101 до 2107 отличия в двигателях не затрагивают систему ГРМ. Двигателя могут отличаться по диаметру поршня. Ходу поршня. Соответственно применяются коленчатые валы, поршня, и шатуны имеющие различные размеры. Конструкция механизма ГРМ на всех двигателях этих моделей не меняется. За исключением того что на двигателях автомобиля ВАЗ 2105 устанавливался механизм С ременным приводов. Но принцип регулировки клапанов и на этой модели остался неизменным.

При регулировке клапанов не так важно знать порядок регулировки как правильно выставить зазор. Это кропотливая работа. Не всегда с первого раза получается застопорить регулировочный винт. Таким образом что бы он не был зажат и не был прослаблен. По этому если с первого раза не получилось ничего страшного. Процедуру можно повторить.

Регулировка клапанов для чего она необходима двигателю. От наличия правильных зазоров зависит время открытия и закрытия клапанов. при увеличенном зазоре клапана буду позже открываться и раньше закрываться. Соответственно камера сгорания не получает необходимое количество топливной смеси. И отработанные газы не будут полностью выходить из полости цилиндров.

Если клапана зажаты. Они не будут полностью закрываться. Это снижение компрессии. И как результат снижение мощности двигателя. К тому же будет прорыв расширяющихся газов которые имеют большую температуру. В результате прогорают клапана, седла клапанов. Двигатель выходит из строя.

двигатель Ваз 2107 троит. Не знаю почему двигатель троит? подробная инструкция

Троит инжекторный двигатель ВАЗ 2107: причины и методы лечения

Автомобили семейства ВАЗ, особенно инжекторные двигатели старого поколения, славятся тем, что возникает такая неисправность, как троение. Почему возникает этот эффект и как с ним бороться, рассмотрим в этой статье.

Причины неисправности

Водители спрашивают: почему троит двигатель ВАЗ 2107 инжектор ? многие владельцы инжекторных ваз 2107 сталкивались с тем, что двигатель заводился тройной . Данная неисправность характерна для всего семейства двигателей Лада. В чем причины такого эффекта и где искать неисправность:

Топливный насос и фильтр.
Форсунки.
свечи зажигания и высоковольтные провода .
Воздушный фильтр.
Дроссель.
клапан.
ЭБУ и датчики.

Методы решения

Когда причины троения двигателя ВАЗ 2107 инжекторного типа определены, можно переходить непосредственно к разбору вариантов решения проблемы. Прежде чем приступать, необходимо понимать, что нужно знать конструктивные особенности мотора.

Но, мотор 2107 настолько прост, что даже самый неопытный автолюбитель разберется в чем дело. Итак, рассмотрим, как снять троение ваз 2107 двигатель инжектор .

Похожие новости

Топливный насос и фильтр

В первую очередь искать причину нужно с подачи топлива. Для начала стоит проверить топливный насос на работоспособность и на наличие неисправностей. Если этот элемент не имеет видимых признаков повреждения, то рекомендуется его разобрать и проверить.

Многие опытные автолюбители советуют после бензонасоса приступать к замене элемента топливного фильтра, так как именно здесь топливо может плохо проходить к форсункам. Топливный фильтр, согласно сервисной документации, необходимо менять каждые 30-35 тысяч километров.

форсунки

Следующее место для устранения неисправности — это сами форсунки. Они могут быть забиты из-за использования некачественного топлива или неисправны по сроку службы, проще говоря, изношены.

Элементы проверяются с помощью специального стенда, который не только диагностирует состояние, но и очищает элементы. Если есть поврежденная или изношенная деталь, то ее лучше заменить новым элементом.

ваз

2107 Форсунка — лечение троения и пропусков зажигания

Диагностика выявила засорение четвертой бензиновой форсунки, срабатывание и множественные люфты у всех.

Троит двигатель ваз 2107 причина найдена

Троит двигатель .

Похожие новости

Свечи зажигания и высоковольтные провода

Пропадание искры также может привести к неисправности двигателя. Следующим узлом, который необходимо исследовать, является зажигание. В первую очередь рекомендуется провести диагностику свечей зажигания. Для этого нужно вытащить их из головки блока и визуально осмотреть на наличие трещин. Далее рекомендуется очистить свечи от скопившейся грязи.

Стоит отметить, что необходимо обращать внимание на состояние контактов свечей. Если они в масле или имеют нагрев, то проблема не только в отключении мотора.

Следующий этап диагностики — прозвонка контактов мультиметром и измерение зазора. В большинстве случаев такая диагностика показывает, что свечи не пригодны для дальнейшего использования, и их следует заменить.

Другой элемент системы зажигания, непосредственно влияющий на зажигание топливно-воздушная смесь , это высоковольтные провода. От их состояния будет зависеть, насколько хорошо и экономично будет работать мотор. Поэтому рекомендуется осмотреть их на наличие повреждений, а также прозвонить мультиметром.

Фильтр воздушный

Клапан

Прогоревшие клапана могут стать причиной троения двигателя, т. к. между седлом и выпускным клапаном образуется зазор, через который выхлопные газы возвращаются в камеру сгорания, тем самым нарушая баланс в топливовоздушной смеси .

Для диагностики узла необходимо демонтировать головку блока. Зачастую уже прогоревшие клапана являются первым признаком износа поршневой группы, и соответственно все приводит к капитальному ремонту.

ЭБУ и датчики

В последнюю очередь искать неисправность следует в датчиках. Так, выход из строя одного или нескольких измерительных элементов может вызвать эффект троения. Поэтому автомобилисту придется проверять их вручную, так как электронный блок управления не всегда может распознать, что датчик вышел из строя.

Электронный блок управления двигателем также может быть причиной троения. Накопившиеся ошибки или повреждения в программном обеспечении нарушат работу всей системы. Для диагностики и устранения неполадок рекомендуется обращаться к специалистам.

Если вы в компании друзей говорите, что у вашего двигателя промах (от англ. Missing), вас могут неправильно понять или просто смотрят на вас «квадратными» глазами… Другое дело, если вы жалуетесь, что двигатель двигатель троит или у вас не работает один из цилиндров, в таком случае большое количество различных версий и предположений якобы взятых из личного опыта, а так же советов что делать в таком случае. Можно, в принципе, прислушаться к совету друзей, ничего зазорного в этом нет, но я бы рекомендовал также прислушаться к мнению специалистов по этому поводу. В своей сегодняшней статье я расскажу о том, что такое троение двигателя и откуда оно берется, вы узнаете о причинах этого неприятного явления, а также о том, как устранить эту неисправность. Вооружившись нужной мне информацией, я решил посетить мотористов на одном популярном автовокзале нашего города, чтобы узнать, правду ли пишут на бланках различные «эксперты» и стоит ли им доверять. Проще говоря, решил спросить, почему двигатель троит у тех, кто имеет к этому непосредственное отношение.

Начнем с того, почему двигатель троит, а не «двоит» или не «четверит», например 🙂

Дело в том, что совсем недавно у большинства двигателей было четыре цилиндра, про то что могло быть и шесть , восемь или двенадцать, лет 30 назад, наверное, никто бы и не поверил, ну да ладно. .. В общем, когда один из четырех цилиндров переставал работать, то рабочих было только три, и звук двигателя серьезно менялся. Это явление называется троит двигатель, то есть двигатель работает на трех цилиндрах с характерным звуком. Прошли годы, количество цилиндров изменилось, а срок троит остался неизменным.

Как понять что двигатель троит?

Лично мне кажется, что утроение ни с чем не спутаешь. Этот звук сразу будет слышен, как будто у вас под замену машина и она начинает работать как старый запорожец с какой-то вибрацией и «дребезжанием». Вместо равномерной синхронной работы четырех цилиндров слышно какое-то прерывистое подвывание. Короче сложно описать. При этом вместо ровного шипения из глушителя будет слышен «хлопок».

Чем чревато утроение?

Во-первых, как ни крути, ты будешь терять мощность, и двигатель не будет работать на трех цилиндрах, как на четырех. Тут вроде все ясно. Вторым признаком того, что двигатель троит, является вибрация и характерная «дрожь», исходящая из подкапотного пространства. Третьим характерным признаком того, что двигатель троит, является перерасход топлива и запах бензина в выхлопных газах. Думаешь все? Нет, это, как говорится, только цветочки, если вовремя не обнаружить и не устранить неисправность, вас ждут большие неприятности.

Объясню почему. Когда один цилиндр не работает, в нем не происходит сгорания топливно-воздушной смеси, а значит, она вся скапливается в цилиндре, затем разбавленная и смешанная с маслом уходит в картер. Чем больше топлива попадает в картер, тем больше будет разжижаться масло, его вязкостные и смазывающие свойства со временем полностью исчезнут. В результате вы получите значительное снижение компрессии, критический износ поршня и колец, которые будут тереться в камере сгорания без капли смазки, создавая задиры и стирая стенки цилиндров. В итоге — капитальный ремонт двигателя просто неизбежен.

Причины, по которым двигатель может троить

Вы уже знаете, как происходит троение, но проблема все же кроется в какой-то неисправности, из-за которой цилиндр перестает работать. К сожалению, причин, по которым двигатель троит, может быть несколько, что серьезно усложняет поиск.

Итак, вашему вниманию самые распространенные причины останова двигателя

Прежде всего, начнем с неработающего цилиндра:

Заводим двигатель и открываем капот.
Прослушайте работу двигателя и постарайтесь запомнить.
Далее по очереди вынимаем высоковольтные провода. При выдергивании провода работа двигателя должна измениться, т.к. свеча перестает получать ток, следовательно цилиндр перестает работать. Если работа двигателя не изменилась, то это нерабочий цилиндр. Искать нужно, пока не найдете, какой из цилиндров не работает.
Теперь, вам нужно знать, поступает искра в цилиндр или нет, это позволит понять причину, а также укажет направление, в котором нужно двигаться.

Теперь нужно проверить свечи зажигания, для этого

Берём свечу и выкручиваем свечу в нерабочем цилиндре.
Оцените состояние электрода по следующим критериям:

Нагар или нагар на свече мешает ее нормальной работе, искра слабая, либо совсем отсутствует. Чистка свечи или только временно решает проблему, нужно смотреть в корень неисправности и дальше искать причину почему свеча в таком состоянии.

Проверить свечу на наличие искры

Выяснить истинную причину проверки на наличие искры. Для этого выкрутите свечу зажигания, затем наденьте высоковольтный провод и поднесите свечу металлическим корпусом к двигателю, при этом электрод свечи не должен касаться двигателя. Далее вам понадобится помощник, он должен крутить стартер, а вы тем временем следите за свечой. Если при вращении стартера искра не появляется, отодвиньте ее от массы на 1 см и повторите попытку.

Слабая искра или ее полное отсутствие свидетельствует о следующем:

Проблемы с высоковольтными проводами — высокое сопротивление или обрыв цепи. мультиметром, при большом сопротивлении заменить их.
Неисправна катушка зажигания — проверьте, если это так, замените при необходимости.
ЭБУ неисправен. Диагностика и замена при необходимости.
ДПКВ (датчик положения коленчатого вала) вышел из строя. Как правило, при такой поломке появляется ошибка, которую выдает бортовой компьютер, также об этом можно узнать на компьютерной диагностике. Если нужно .
Потерял несколько зубов. Проверить, в каком состоянии ремень, при нарушении его положения снять ремень и отрегулировать положение валов и шестерен по меткам.

Если искра есть и свечи в полном порядке, ищите дальше причины почему двигатель троит, среди возможных могут быть: проблемы с компрессией, неисправные кольца, забитые форсунки, плохая посадка клапанов или необходимость отрегулировать клапана.

Иногда бывают случаи, когда двигатель троит только «на холодную» или «на горячую»

В этом случае чаще всего причина в клапанах, возможно, они несоосны. следует проводить каждые 20 тыс. км. Суть этой проблемы в том, что скорее всего клапаны имеют большие зазоры, однако после прогрева двигателя они становятся меньше и двигатель не троит. Тот же «горячий» — при холодном двигателе клапана двигатель в норме и работа ровная, однако после прогрева неотрегулированные клапана пережимаются, в результате цилиндр перестает работать и двигатель начинает троить.

На этом я закончу, надеюсь моя статья была вам полезна и вы нашли причину отключения двигателя. Если нет, обратитесь за помощью к специалистам. Если вы знаете другие причины троения двигателя, буду рад их выслушать, используйте для этого форму комментария.

&nbsp

Толчком к написанию этого поста послужил реальный ремонт по желанию клиента, который заключался в простой замене вакуумного усилителя, но не правда ли, что из-за этого двигатель может не троить… В в посте хочу рассмотреть основные причины этого неприятнейшего явления, а также методы диагностики и доведение до ремонта.

Начнем с признаков того, что двигатель троит. «Отключение двигателя» — это означает, что один или несколько цилиндров не работают. Соответственно, двигатель не развивает полную мощность, не имеет необходимого тягового усилия, увеличивается расход топлива. .. Но это мы все и так знаем, ближе к делу.

Причины «троения» двигателя автомобиля ВАЗ

Неправильный угол опережения зажигания
Утечка воздуха в системе вакуумного усилителя тормозов
Неисправность свечи зажигания
Обрыв высоковольтного провода
Неисправность конденсатора
Разгерметизация в районе впускного коллектора (впускной коллектор, карбюратор)
Клапан прогара, поршень
Разрыв поршневых колец

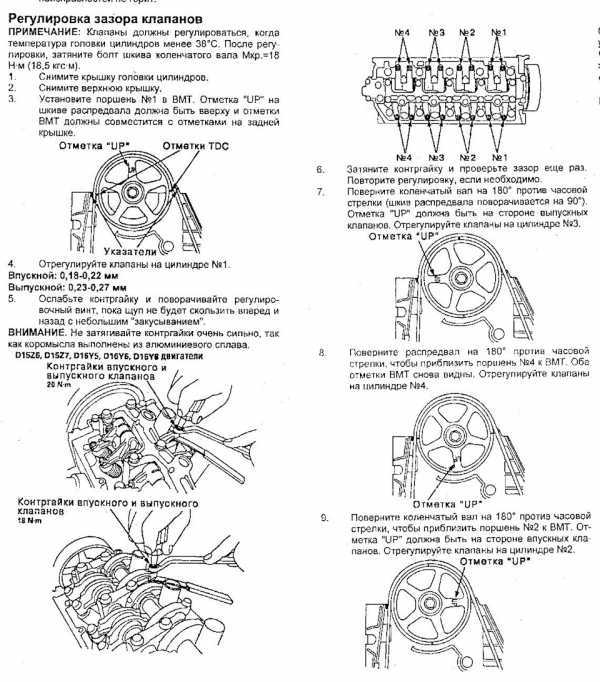

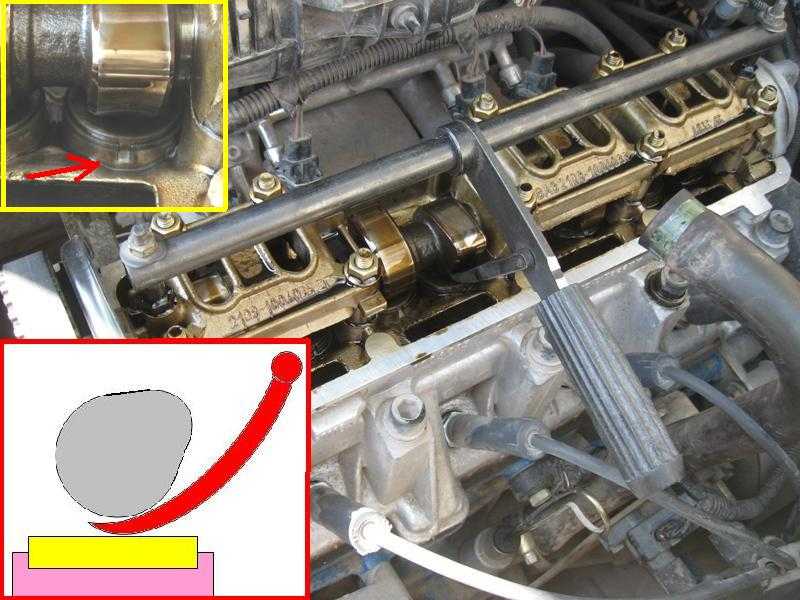

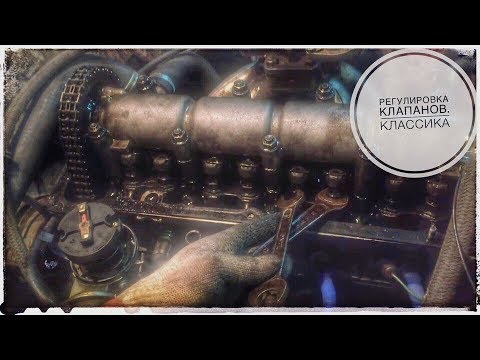

Неправильная регулировка клапанов
Разрушающий износ коромысел (клапанных рычагов)
Пробой прокладки ГБЦ
Износ, затвердевание, разрушение маслосъемных колпачков
Очень низкое качество топлива
Неправильная регулировка карбюратора
Износ распределительного вала, подшипника поворотной части
Разгерметизация мембраны вакуумного опережения зажигания
Не учитываю использование неподходящих для двигателя свечей и другие «неисправности»

Возможно не все причины, но то что смог вспомнить, если есть что добавить, то пишите в комментариях.

Важно! Определить нерабочий цилиндр можно простым, старым и надежным методом — поочередно снимая со свечи высоковольтный провод. Здесь нужно быть очень осторожным, ведь можно получить удар током! Для более безопасного проведения данной манипуляции необходимо встать на диэлектрик (резина, дерево), взять чистую сухую тряпку, снять ее за проволоку, а не за колпачок, кузов автомобиля в это время не трогать . Проверяется очень просто, подсосом увеличиваем обороты холостого хода до 1500 об/мин и по очереди снимаем колпачки со свечей. Если при снятой крышке обороты падают, то цилиндр работает, если разницы нет, то цилиндр соответственно не работает.

Ну а теперь поговорим о каждой из причин более подробно.

Спасибо за подписку!

Неправильный угол опережения зажигания. При таком варианте я лично знаю не троение, а как бы хлопанье двигателя (пассы), которое сопровождается «подпрыгиванием» всего двигателя. Особенно это заметно на холостом ходу, с увеличением оборотов люфты исчезают. Скорее всего у вас выставлено слишком раннее зажигание, об этом также может свидетельствовать рывковая прокрутка двигателя стартером при запуске.
Довольно часто причиной троения двигателя ВАЗ всех моделей (кроме ВАЗ 2101, не имеющего вакуумного усилителя тормозов) является разгерметизация шланга, диафрагмы, клапана. В результате во впускном коллекторе появляется избыток воздуха, что приводит к переобеднению смеси и пропускам воспламенения смеси в цилиндре, в результате чего свеча может намокнуть и перестать воспламенять сжатую смесь.
Выход из строя свечи зажигания является одной из самых частых причин того, что двигатель троит. Рассказывать тут особо нечего, важно помнить и регулярно менять свечи, просто наличие искры на перевернутой свече при атмосферном давлении не говорит о ее полной работоспособности, т.к. воспламенение происходит в гораздо более тяжелых условиях (За рулем журнал, еще советские времена).
На этом месте совмещу пробой высоковольтного провода и конденсатора на зажигание контактной системы. Пробой провода можно определить, заменив все провода, а также конденсатор. Также можно попробовать определить обрыв провода, посмотрев на них в полной темноте, если где-то обрыв, то вы увидите вспышки.
Потеря герметичности в районе коллектора, как правило, не происходит сама по себе. Чаще это происходит из-за неправильной сборки или плохих прокладок. У меня тоже был случай, когда жаловались на подрезку на холостом ходу. Причина заключалась в устранении вакуумного предварительного зажигания и отсоединенной вакуумной пробоотборной трубке на карбюраторе.
Как правило, при прогорании поршня или клапана цилиндр перестает работать вообще или долго не работает. Определить можно только замерив компрессию и вскрыв двигатель.
Поломка или залегание поршневых колец также не очень частое явление, ведь для его возникновения необходим ряд условий. Проверить можно замерив компрессию, если она окажется низкой, то устранить неисправности ГБЦ можно простым способом- залить немного масла в цилиндр, если компрессия поднимется, то неисправность в поршневой системе.
С неправильной регулировкой клапана все и так понятно — любой клапан может не открываться или закрываться полностью. Правильная регулировка клапана может решить эту проблему. Износ коромысел также может вызвать аналогичную проблему. Клапан перестает нормально открываться, и цилиндр перестает работать.
Ну а теперь кратко пробежимся по проблемам, которые могут возникнуть с распределителем. Довольно часто на не новых машинах происходит износ как самого вала, так и втулок, в которых он вращается, в результате чего установить адекватный зазор между контактами становится невозможно. То же самое происходит, если изношен подшипник поворотной части. Также пропуски могут возникать из-за разгерметизации вакуумного опережения зажигания, где мембрана может выйти из строя.

Здесь я написал несколько причин, по которым двигатель ВАЗ может троить, если хотите что-то заметить или спросить — пишите ниже в комментариях!
