К гнезду АП подключены три провода:

• «минус» — масса;
• «плюс» — подключается через предохранитель с АКБ;
• «плюс» — подключен к лампе подсветки прибора от габаритных огней, работает только при включении внешнего освещения.

Для исключения ситуации, когда патрон может заклинить в гнезде, АП оснащен специальным предохранительным устройством, защищающим его от перегрева и возгорания. Самое простое такое устройство выполнено в виде легкоплавкой металлической шайбы. Если температура слишком высокая, она расплавляется и перемыкает на короткое время питание АП, а в монтажном блоке перегорает предохранитель, обесточивая устройство для прикуривания.

Некоторые прикуриватели имеют встроенный предохранитель, который расположен в самом гнезде. Если расплавляется шайба или перегорает предохранитель, прикуриватель подлежит замене. В последнее время в качестве предохранителя стали устанавливать тепловой биметаллический предохранитель многоразового использования. При перегреве он перемыкает контакты питания, предотвращая перегорание предохранителя, но спустя время биметаллический предохранитель остывает и вновь размыкает контакты.

Возможные неисправности: признаки и причины

АП не относится к надежным соединительным устройствам, которые служат долгое время. Этого не предусматривает его конструкция. Хорошую фиксацию можно обеспечить увеличением количества прижимных лапок, но пока универсального устройства не изобрели. На самом деле АП имеет лишь центральный подпружиненный контакт и две прижимные лапки. Центральный контакт может располагаться глубоко, а может близко.

Пазы для лапок на вилке могут не совпадать с расположением самих лапок. В течение эксплуатации между вилкой и гнездом устройства ухудшается контакт, появляется искрение в месте соединения, в результате возможно короткое замыкание.

Ниже перечислены возможные неисправности АП:

1. Плохо фиксируется вилка в гнезде. В такой ситуации водителю приходится придерживать головку в гнезде до полного разогрева, что неудобно и небезопасно при управлении автомобилем. Причиной неисправности являются усики, находящиеся в гнезде. С течением времени они изнашиваются и перестают удерживать патрон. Для устранения данной поломки нужно просто подогнуть усики (автор видео — И не только О рыбалке).
2. Перегорание спирали в патроне. В этом случае решить проблему можно путем замены головки прикуривателя. Можно восстановить работоспособность старой спирали, очистив ее от копоти и нагара. По правилам, спираль нагревается докрасна в течение 20 секунд после включения. Затем головка должна выскакивать. Когда это происходит раньше или позже, можно отрегулировать время нагрева, подогнув или разогнув контакты устройства. Если принятые меры не помогли, головку нужно заменить.
3. Перегорание предохранителя. Обычно в ситуации перегорания предохранителя виноват водитель при подключении с помощью разветвителя нескольких дополнительных устройств. Таким образом, повышается нагрузка на прикуриватель, который рассчитан на определенную мощность. Кроме того, предусматривается кратковременное использование гнезда. Поэтому при превышении нагрузке и постоянном использовании предохранитель перегорает. Решается проблема путем замены детали, которая находится в предохранительном блоке. Предохранитель рассчитан на 10 А. Не стоит устанавливать деталь с большим номиналом, так как это грозит выгоранием гнезда АП.
4. Обрыв проводки. Работа устройства может быть нарушена при обрыве проводки. Провода могут защемляться или перетираться во время эксплуатации, что приводит к исчезновению контакта. Обнаружить разрыв можно с помощью мультиметра, прозвонив цепь. Найдя место обрыва, нужно заменить оборванный кусок целым. Провода следует качественно заизолировать, чтобы избежать возгорания.

Инструкция по ремонту и замене механизма

Ремонт и замена прикуривателя ВАЗ 2107 аналогичны для «вазовской классики», поэтому их можно рассмотреть в качестве примера.

Для выполнения данных процедур нужно приготовить следующий инструментарий:

• набор отверток;
• плоскогубцы;
• небольшие щипцы или пинцет;
• паяльник с припоем;
• переносную лампу или фонарик;
• изоленту;
• хлопчатобумажные перчатки.

Ремонт состоит из последовательности шагов:

1. Обесточивается авто путем снятия отрицательной клеммы с АКБ.
2. В салоне находим, где находится гнездо АП и обеспечиваем удобный доступ к нему. Обычно он находится на центральной консоли, поэтому отодвигаем водительское кресло максимально назад.
3. Теперь вынимаем патрон из гнезда. Подсветив внутренность гнезда, нужно удалить все посторонние предметы или осколки, воспользовавшись пинцетом.

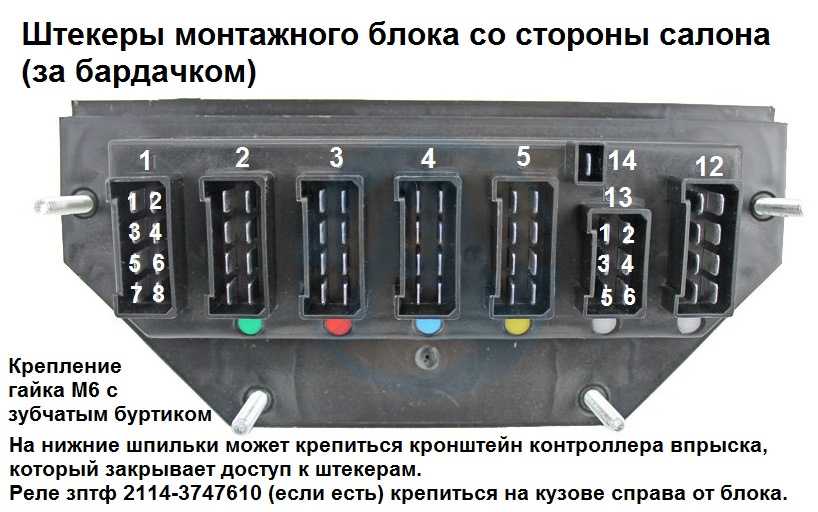

4. Дальше следует проверить предохранитель, находящийся в монтажном блоке. Обычно он расположен под капотом, приборной панелью или сиденьем водителя. Открыв предохранительный блок, находим нужный предохранитель. Его расположение можно определить по схеме на внутренней стороне крышки или в инструкции по эксплуатации. Вынимаем нужный предохранитель и проверяем его перемычку. Если она перегорела, деталь необходимо заменить.
5. Если замена предохранителя не помогла, переходим к следующему этапу. Вынимаем прикуриватель. Затем плоскогубцами берем аккуратно за ободок и, не прилагая усилий, тянем его к себе, чтобы не повредить проводку.
6. На вытащенном элементе осматриваем место, где он припаивается к АП. При обнаружении некачественного соединения или разрыва, нужно припаять провод. При осмотре следует обратить внимание на провода и изоляцию. Если есть потертости, провод следует заизолировать.
7. Проверив устройство на работоспособность, возвращаем ободок на прежнее место.

Фотогалерея «Замена АП»

Для замены АП, нужно знать, как подключить прикуриватель. Информацию можно найти в руководстве по эксплуатации.

Для замены розетки нужно выполнить следующие действия:

1. Отсоединить минусовую клемму аккумулятора.
2. Демонтируем патрон из розетки.
3. С помощью тонкой отвертки отгибаем фиксирующие лапки.
4. Поддев аккуратно внутреннюю часть розетки, отсоединяем разъем.
5. Меняем розетку и устанавливаем все в обратном порядке.

При замене лампочки прикуривателя, следует вынуть обойму из розетки. Заменить лампу и вставить обойму обратно.

Заключение

Идеальным вариантом использования прикуривателя является его прямое назначение – подкуривать сигареты. При использовании девайсов нужно складывать их мощность и следить за тем, чтобы общая нагрузка и не превышала разрешенную. При эксплуатации АП следует помнить, что даже при отключенном зажигании подключенные в его гнездо устройства будут потреблять электроэнергию. Это может привести к полной разрядке аккумуляторной батареи. Нельзя вставлять в гнездо АП разболтанные штекеры или плохой сборки, могут стать причиной короткого замыкания.

Если прикуриватель стал плохо работать, нужно выявить причину и устранить ее. Пока проблема не устранена, устройством лучше не пользоваться, чтобы избежать пожара или короткого замыкания. Если устранить неисправность не удалось, лучше устройство заменить.

 Загрузка …

Видео «Замена прикуривателя на Приоре»

Как заменить АП и лампочку подсветки на Лада Приора, показано в этом ролике (автор видео — В гараже у Сандро).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (80.00%)

Нет (20.00%)

Схема предохранителей на ваз 2107 карбюратор

Если у вас перегорел какой либо предохранитель на вашем ваз 2107, и вам требуется узнать какой за что предохранитель отвечает, рекомендую ознакомиться с схемой предохранителей на ваз 2107 карбюратор.

[maxbutton id=»3″ url=»https://prokarbyrator.ru/wp-content/uploads/2020/01/Predohraniteli-vaz-2107.jpg» ]

№ предохранителя	Защищаемые цепи
1 (8А)	Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка)
2(8А)	Электродвигатели стеклоочистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистки ветрового стекла. Реле очистителей и омывателя фар (контакты)
3 (8А)	Резервный
4(8А)	Резервный
5 (16А)	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
6 (8А)	Прикуриватель. Штепсельная розетка переносной лампы. Часы. Фонари сигнализации открытых передних дверей
7 (16А)	Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя (контакты)
8 (8А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
9 (8А)	Регулятор напряжения генератора (на автомобилях с генератором ГВ222)
10 (8А)	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольные приборы. Контрольная лампа заряда аккумуляторной батареи. Контрольные пампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Реле-прерыватель контрольной лампы стояночного тормоза. Система управления пневмоклапаном карбюратора
11 (8А)	Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
12 (8А)	Правая фара (дальний свет). Обмотка реле включения очистителей bap (при включенном дальнем сеете)
13 (8А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
14 (8А)	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного света.
15 (8А)	Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Рубрики Авто Ремонт Своими руками Авто советы Leave a Comment Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Save my name, email, and website in this browser for the next time I comment
