ДХО (дневные ходовые огни) своими руками | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

В общем в связи с дальнейшим внедрением обязаловки по поводу наличия ДХО в машине, было принято решение самостоятельно сделать дневные ходовые огни. Я думаю уже ни для кого не секрет, что есть в документе «О внесении изменений в технический регламент о безопасности колесных транспортных средств» такой пункт № 17, а именно: дневные ходовые огни, а также угловые фонари в случае их установки должны соответствовать установленным предписаниям Правил ЕЭК ООН. Установка дневных ходовых огней является обязательной с 1 января 2016 г.;
И я хочу подключить их так, чтобы при включенном замке зажигания они сами загорались… Но об этом чуть позже.

Кстати вот фото того что я первым делом  сделал — вытравил плату, припаял 60 светодиодов (по 30 на каждую «фару»), на каждые 3 диода идет резистор 500 Ом. Осталось из пластика собрать корпус и подключить через замок. Итак посмотрим как же выглядят вытравленные платы:

А вот уже имеем напаянные на них светодиоды, о которых упоминалось ранее:

Тестируем работоспособность диодов, подключив их к источнику питания:

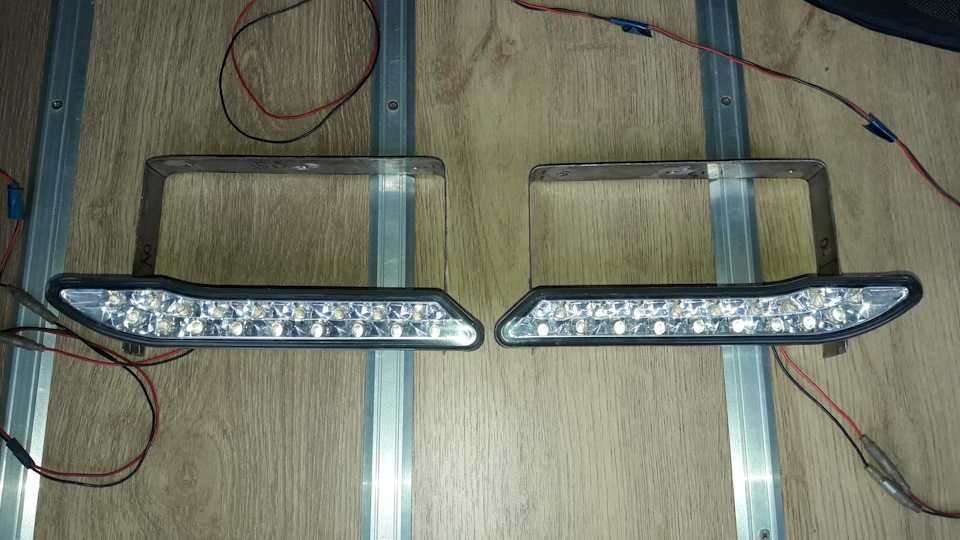

Далее из подручных материалов делаем корпус для наших ДХО, вот фотки почти готовых огней, я сделал корпус из пластика, склеил все. На лицевую прозрачную часть наклеил «рамочку» из черной пленки, осталось все это дело загерметезировать и поставить на бампера, сделав в них отверстия))

Собственно сами ДХО готовы, стекла вырезаем подходящего размера под них и всю эту кухню хорошо герметезируем (хотя бытует мнение что нужно оставить отверствия для вентиляции и возможно так и правильнее):

Собственно далее идем «калечить» бампер. Вырезаем подходящие отверствия в оном, закрепляем сами фонари ДХО, получаем результат:

По поводу подключения к электросистеме авто. Вариантов несколько, вот схемы основных из них:

Можно подключить и безе реле: + ДХО подключаем через выключатель в салоне на + катушки зажигания, а «-» ДХО на провод идущий к + ближнего света фар. Сопротивление нити накаливания лампы очень мало и для ДХО этого будет хватать, при включении ближнего света на минусе ДХО будет + и они гаснут.

Ближний свет это 50+50 Вт спереди + 5+5 сзади + подсветка номера + все лапочки в панели приборов и прочие подсветки. Нахрена лишняя нагрузка на генератор.
Также у ДХО сила света не должна быть ниже 400кд и не выше 800кд.

Вы можете использовать любую схему подключения, или придумать свою собственную.

По поводу расположения ДХО на машине — тут тоже не все так просто и есть регламент:

Вот еще немного про ДХО, основные требования:

Цитата:»ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48) Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации. Государственный стандарт РФ

6.19 Дневной ходовой огонь
6.19.1 Установка — Факультативна на автомобилях. Запрещена на прицепах.
6.19.2 Число — Два.
6.19.3 Схема монтажа — Специальных предписаний нет.
6.19.4 Размещение (фото несколькими постами выше)
6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.

Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.

6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.

6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.
6.19.5 Геометрическая видимость
Горизонтальный угол бета = 20° наружу и внутрь.
Вертикальный угол альфа = 10° вверх и вниз от горизонтали.
6.19.6 Направление — Вперед.
6.19.7 Функциональная электрическая схема
В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.

Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.
6.19.8 Контрольный сигнал — Факультативен в виде замкнутого контура.
6.19.9 Прочие предписания — Нет.»

Если по-простому, то ПТФ предназначены для освещения дороги по нижнему краю с целью улучшения видимости дорожного полотна в условиях ограниченной видимости, луч света не должен быть направлен вверх и слепить встречных.
ДХО предназначены для обозначения тр. ср-ва в дневное время, а не для осещения дороги, свет ДХО должен быть хорошо виден водителям встречных тр. ср-в, а значит должен быть направлен выше полотна дороги, получается в глаза.

За идею для написания статьи благодарим нашего пользователя gavalik.

Обсудить статью и задать вопросы можно в этой теме на нашем форуме.

Дневные ходовые огни(ДХО) на ВАЗ 2107: требования, установка, подключение

Все современные автомобили с завода оборудуются дневными ходовыми огнями (далее в тексте дхо), они позволяют экономить на энергопотреблении автомобиля, ведь мощные лампы в обычных фарах авто нагружают энергосеть, и сжигают огромное количество электроэнергии в дневное время практически в пустую. В дхо используются светодиоды, энергопотребление которых значительно ниже ламп в фарах ближнего света.

Фото с drive2

ВАЗ 2107, как и большинство его ровесников, с завода не оборудовался системой ДХО, и в настоящее время владельцам приходится ездить днем с включенным ближним светом или туманками(у кого они установлены). Установка дневных ходовых огней (ДХО) позволяет снизить нагрузку на генератор, и штатную оптику транспортного средства, при этом видимость автомобиля на дороге улучшается, а требования Правил по работе световых приборов на автотранспорте в светлое время суток выполняются.

ДХО на ВАЗ 2107 – тема настоящей статьи, в которой мы расскажем о том, как выполнить установку своими руками, а также рассмотрим варианты ДХО для данной марки автомобиля.

Содержание

• 1 Несколько требований
  • 1.1 Инструкция по установке
  • 1.2 Простой способ подключения ходовых огней

Выполняя установку, необходимо соблюдать некоторые требования ГОСТа. Это позволит вам монтировать дневные огни без неприятных последствия и проблем.

Нормативными документами, регламентирующими расположение ДХО на автомобиле, являются:

1. Постановление Правительства Российской Федерации от 10 мая 2010 г. № 316 г. Москва «О внесении изменений в постановление Совета Министров — Правительства Российской Федерации от 23 октября 1993 г. № 1090».
2. ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48) «Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации».
3. «Правила дорожного движения Российской Федерации».

ГОСТовские требования при установке ДХО. Что вам нужно знать при установке:

• 60 см – это минимальное расстояние между огнями;
• 25 см – это минимальная высота, измеряющая отрезок между землей и нижней точкой установленных огней;
• 40 см – это максимальное расстояние от крайней точки кузова транспортного средства.

Важно! Использование ДХО в качестве основных фар или габаритов неприемлемо, поскольку они выполняют функцию вспомогательного средства освещения. Установка больше 2-х огней запрещена.

Инструкция по установке

Установка дневных ходовых огней на ВАЗ 2107 может быть выполнена в специализированной мастерской или самостоятельно, если автовладелец имеет представление о схеме электроснабжения автомобиля и умеет работать с ручным инструментом.

Для того чтобы установить ДХО на ВАЗ 2107 своими руками, потребуется:

• электрическая дрель или шуруповерт;
• набор отверток и гаечных ключей;
• несколько метров провода;
• реле.

Чаще всего ДХО на классике монтируется на переднем бампере автомобиля, поэтому изначально на нем делается разметка, после этого сверлятся отверстия и к ним крепятся сами фонари(возможно потребуется применить подходящий кронштейн).

Однако разные модели ходовых огней имеют разные способы крепления, и при выборе дневных ходовых огней на ВАЗ 2107 не нужно забывать об этом.

Крепиться дневные ходовые огни могут на:

• саморезы;
• стяжки;
• липучки.

Саморезы и стяжки конечно намного надёжнее липучек, но если отсутствует желание сверлить бампер или нет пазов решетки, на которые можно закрепить стяжки, липучки являются единственным выходом.

Простой способ подключения ходовых огней

После того, как вы закрепили фонари на семерке, необходимо произвести их подключение. Для того чтобы подключить любые ДХО на ВАЗ, необходимо приобрести стандартное пятиконтактное реле отечественного производства и выполнить следующие действия:

• контакт №30 следует соединить с «+» ключа зажигания;
• контакт №86 – соединить с цепью питания габаритных огней автомобиля;
• контакт №85 – соединить с «-» автотранспортного средства;
• контакт №88 – к устанавливаемому ДХО.
• контакт №87 – не подключать (заизолировать).

Реле можно разместить в салоне автомобиля или под капотом, решение об этом принимается сугубо индивидуально. Схема подключения с использованием пятиконтактного реле представлена на нижеследующем рисунке.

При подключении по данной схеме ДХО включаются после поворота ключа зажигания в замке и гаснут после того, как двигатель заглушен. Кроме этого, при включении габаритов ходовые огни гаснут, а после их выключения загораются вновь. Помимо схемы подключения, приведенной выше, существуют и другие, поэтому каждый автовладелец решает для себя сам, как выполнить подключение и что для этого использовать.
