Калильное число и таблица соответствия калильных чисел свечей зажигания различных производителей

Основным параметром, определяющим применимость свечей зажигания — это калильное число (если не считать очевидного – типа установочной резьбы и размера шестигранника). Калильное число указывает на то, сможет ли конкретная свеча зажигания работать в моторе, вылет центрального электрода или зазор между электродами влияют на совместимость гораздо меньше.

Причины калильного зажигания

Каждый цикл работы свеча зажигания испытывает сильный нагрев – от момента воспламенения смеси до начала такта впуска, когда ее электроды охлаждаются свежей топливовоздушной смесью. При этом тепло отводится только одним путем – от электродов к юбке и головке цилиндра, так как рассеяние тепла от выступающего наружу изолятора сравнительно невелико, а в герметично закрытых колодцах современных моторов с индивидуальными катушками зажигания и вовсе мизерно.

Свеча остается работоспособной в определенном диапазоне температур. Холодные электроды покрываются нагаром – если на чистом газовом топливе нагарообразование минимально, то на бензиновых моторах, особенно карбюраторных, свечу обязательно нужно нагреть до такой температуры, когда свободный кислород на тактах впуска и сжатия успеет окислить накопившийся нагар.

В то же время и перегрев не менее вреден – ускоряется эрозия контактов, из-за неравного коэффициента расширения керамики и металла увеличивается риск растрескивания изолятора, в самом тяжелом случае электроды разогреваются настолько, что соприкасающаяся с ними топливная смесь воспламеняется самопроизвольно, раньше времени – так происходит калильное зажигание.

Таким образом и работали примитивные двигатели внутреннего сгорания до изобретения искровой свечи. Многие читатели, еще заставшие советские мопеды и мотоциклы, наверняка сталкивались с тем, что перегретый мотор с завернутой по принципу «какая попалось» свеча работал даже при выключенном зажигании. Для двигателя такая работа не лучше детонации (зачастую калильное зажигание её и провоцирует) – фронт пламени доходит до поршня до достижения им верхней мёртвой точки (ВМТ), и мотору приходится преодолевать значительное давление газов.

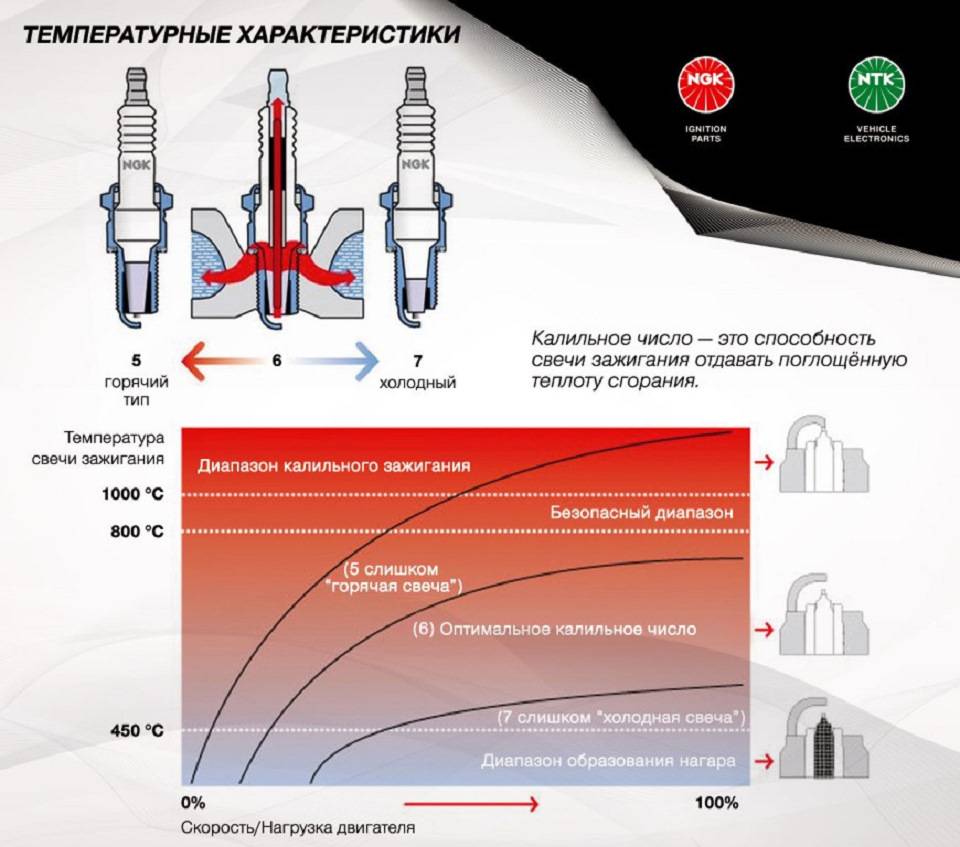

Соответственно, исходя из максимальной температуры, которая может быть достигнута электродами свечи в конкретном моторе, и определяется ее калильное число свечи – показатель скорости теплоотдачи от электродов.

Видео: Калильное число свечей зажигания

Принципы маркировки

Наиболее наглядным, пожалуй, является всем знакомый советский метод маркировки калильного числа – испытываемая свеча устанавливалась в аппарате, имитирующем работу одноцилиндрового двигателя, и отмечалось максимальное давление в конце такта сжатия, при котором свеча перегревалась до калильного зажигания. Это число и заносилось в маркировку. К примеру, свеча А17ДВРМ перегреется и даст калильное зажигание при индикаторном давлении 17 кгс/см2. Чем лучше теплоотвод от электродов, то есть чем свеча «холоднее», тем выше число в маркировке.

Почему именно давление? Дело в том, что в бензиновом ДВС используется количественное регулирование рабочей точки – на малых оборотах дроссель ограничивает поступление воздуха, давление в конце такта сжатия падает. Открывая дроссель под максимальной нагрузкой, мы одновременно подаем максимальное количество смеси в цилиндр – и давление, и тепловая нагрузка от ее сгорания становятся пиковыми.

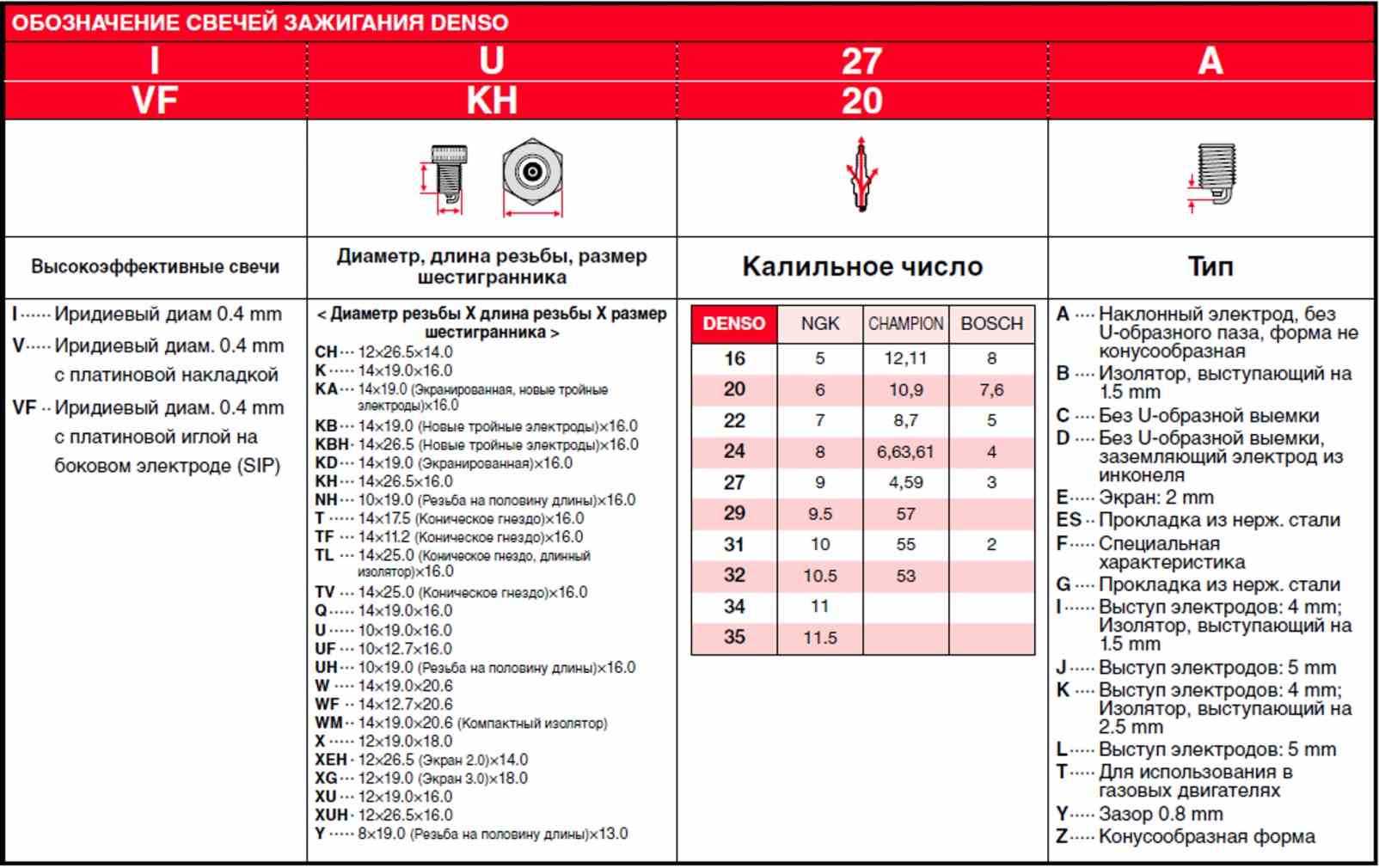

Производители свечей используют менее наглядные обозначения, причем как прямые (холоднее свеча – больше число), так и обратные (холоднее свеча – меньше число). Например, для отечественных свечей с маркировками 14 и 17 у Bosch аналоги имеют маркировки 8 и 7 соответственно (обратная маркировка), у NGK – 5 и 6 (прямая). Поэтому при поиске заменителей надежнее пользоваться каталогами применимости, предлагаемыми конкретным производителем свечей.

Видео: Свечи зажигания — температурные режимы — «холодные» и «горячие» свечи.

Нюансы применимости

Итак, тепловая нагрузка в любом реально эксплуатируемом (а не работающем на стенде на одном режиме) автомобильном моторе различается в разы – когда ваш автомобиль тарахтит на холостых в пробке или едет на высшей передаче на трассе, свеча нагревается по-разному.

При использовании качественного топлива и точном его дозировании системой впрыска можно смело использовать свечи, рекомендованные производителем – они не будут обрастать нагаром на холостых и не перегреются на максимальной нагрузке, тем более что калильное число всегда берется с определенным запасом (вы когда-нибудь видели на обычном ВАЗовском моторе индикаторное давление в 17 бар?).

Проблемы начинаются при игре с качеством смеси: чем она беднее, тем выше ее температура горения. На советских мотоциклах в деревнях использовали свечи А11 от тракторных пускачей вместо положенных А14-А17, и они работали гораздо лучше: более «горячие» свечи эффективно очищались от нагара, вызванного богатой смесью от настроенных на глаз карбюраторов, а вот положенные по паспорту работали с перебоями. Сейчас же мы имеем обратную практику – переходя на бедные смеси из-за требований экологов, автопроизводители увеличивают тепловую нагрузку на свечи. Обратимся, например, к каталогу NGK и найдем там два автомобиля с одним и тем же двигателем, но выпускавшиеся во время действия разных эконорм:

• Renault Laguna ph. 2, мотор K4M 720 (81 л.с.), 1998-2000 – BKR5EK
• Renault Laguna 2, тот же мотор, старше 2001 года – уже BKR6EZ

Как видно, на том же двигателе приходится применять уже более «холодные» свечи, к тому же от двух боковых электродов отказались в пользу одного (снизились темпы нагарообразования, для достижения ресурса между ТО стало достаточно одноэлектродных свечей).

Если же мотор форсируется, то однозначно приходится применять более «горячие» свечи, причем это касается любого метода форсировки: увеличивая объем или давление наддува, мы увеличиваем тепловую нагрузку за единичный цикл сгорания смеси, повышая обороты – уменьшаем время, за которое свеча успевает отдать тепло. Причем в последнем случае уменьшается и время воздействия горящей смеси на свечу, поэтому требования к увеличению калильного числа свечи зажигания менее строги: на моторах с красной зоной в пятизначное число могут применяться и свечи с не самым экстремальным калильным числом.

Для моторов же с воздушным охлаждением калильное число свечи меняется даже в зависимости от сезона – летом средние температуры головки цилиндра выше, следовательно, она хуже охлаждает корпус свечи, и потребуется более «холодная» свеча, чтобы быстрее отдавать тепло от электродов.

К счастью, на автомобилях это уже давно не актуально.

как влияет на работу двигателя

Свечи – важный элемент ДВС любой техники. Благодаря этому элементу воспламеняется воздушно-топливная смесь, машины оживают. В дизельном двигателе установлена свеча накаливания, в бензиновом и газомоторном – запальные свеча. Однако, что интересно, калильное число – это важная характеристика именно свечей зажигания.

Содержание статьи

• 1 Что такое калильное число запальных свечей
• 2 Типы свечей зажигания по калильному числу
• 3 Особенности маркировки
• 4 Какое воздействие на работу двигателя оказывает неправильный подбор свечи
• 5 Основные причины возникновения калильного зажигания

Что такое калильное число запальных свечей

Благодаря странному феномену, возникавшему на машинах с бензиновым двигателем, появился термин калильное зажигание. Его суть заключалась в том, что по прибытию на место, водитель выключал зажигание, но двигатель не останавливался сразу. Раздавались щелчки, мотор продолжал работать словно через силу.

Выяснилось, что воспламенение бензовоздушной смеси в цилиндрах происходило не от искры, а из-за повышенной температуры. Причём источником её зачастую являются именно свечи. Ведь они находятся в камере сгорания и нагреваются. И хотя они отдают часть тепла головке блока цилиндров, детали ведут себя по-разному, в зависимости от изготовителя и материалов.

Чтобы характеризовать склонность свечи к калильному зажиганию ввели понятие Калильное число. Его величина говорит о диапазоне температур, в котором работают свечи и о том, насколько эффективно она отдаёт тепло.

Типы свечей зажигания по калильному числу

Когда свеча мало отдаёт тепла головке блока, она называется горячей. Быстро остывающая – холодной. Однако высокая температура нужна для удаления продуктов горения. И если свеча будет слишком холодной, на ней появятся отложения. Это, в свою очередь, будет препятствовать появлению искры. К тому же, на повышение температуры влияют не только характеристики свечи, но и режим работы двигателя, его конструктивные особенности. Поэтому нельзя сделать все свечи одинаковыми.

Например, на форсированном моторе или при больших нагрузках применяют холодные элементы зажигания. Их температура поддерживается за счет интенсивного горения. Для ДВС, работающих при малых нагрузках, установленных в частности на строительном оборудовании или бензиновых генераторах, рекомендуют более горячие свечи.

В соответствии с ГОСТом РФ свечи зажигания делятся на три основные категории в зависимости от калильного числа:

• с маркировкой от 11 до 14 — горячие;
• средние – 17-19
• холодные 20 и более

Особенности маркировки

В маркировке свечей зажигания обязательно присутствуют цифры. Они и обозначают калильное число. Однако, единого стандарта у производителей нет. В направлении от горячей свечи к холодной значения числа у одной фирмы могут возрастать, а у другой убывать.

Кроме того, есть дополнительные маркировки. Вот пример продукции российских производителей: в номере АУ17ДВРМ 10 присутствует буква В. Она говорит о наличии выступа изолятора. Он предусмотрен для ускоренного прогрева запального компонента.

Какое воздействие на работу двигателя оказывает неправильный подбор свечи

Неправильный выбор свечей зажигания ведёт к повышенному износу и выходу из строя двигателя. Например, установка горячих свечей на работающий под нагрузками мотор приводит к появлению калильного зажигания. Топливо воспламеняется раньше, чем проскакивает искра. Раннее воспламенение обуславливает жёсткую работу двигателя, потерю мощности, повышение температуры отработавших газов и, как следствие, чревато прогоранием выхлопных коллекторов.

Важно знать. Нагар в двигателе находится в динамическом равновесии. Он не может отсутствовать полностью, а его избыток, нарастание — симптом не правильно работы ДВС.

Установка холодной свечи на двигатель, работающий на небольших оборотах и с малой нагрузкой приводит к плохой самоочистке электродов от продуктов сгорания.

Это ослабляет мощность искры, вызывая перебои в работе. Пропуск вспышек приводит к еще большей закоксованности запальных элементов. Саж и, прочие отложения осаждаются на деталях цилиндропоршневой группы, клапанах газораспределительного механизма (ГРМ), вызывают залегание колец. Потеря подвижности поршневых колец увеличивает расход масла, топлива, повышенный износ.

Основные причины возникновения калильного зажигания

Как отмечалось, возникновение калильного зажигания не лучшим образом сказывается на работе двигателя. Его появление вызвано контактом топливовоздушной смеси с раскаленной поверхностью и воспламенением до наступления искрообразования.

Важным этапом устранения данной неисправности является диагностика причин. Выделяют несколько основных:

1. Неправильный подбор свечей зажигания.
2. Частой причиной раннего воспламенения является разогретый нагар.
3. При возникновении сколов на деталях ЦПГ острые края повреждений создают повышенное трение и раскаляются критически.
4. Перегрев выпускного клапана.
5. Более редко, но всё же использование низкооктанового бензина тоже может привести к калильному зажиганию, хотя это чаще вызывает детонацию.

О двух последних стоит сказать отдельно. В частности, применение низкооктанового топлива в бензиновых двигателях может привести в эффекту детонации. А она – ещё одна причина калильного зажигания. Хотя это принципиально разные явления, ходят они рука об руку. Детонация вызывает перегрев камеры сгорания и наиболее горячие точки начинают зажигать топливо раньше искры.

Перегрев выпускного клапана может происходить по нескольким причинам. Среди которых:

• неисправность самого клапана – повышение температуры может быть вызвано несвоевременным открытием/закрытием или не герметичностью;
• неправильно выставленное зажигание.

В первом случае через приоткрытый, подгоревший клапан проходит поток выхлопных газов, нагревая его. Во втором, позднее зажигание способствует разогреву выпускного клапана, и задерживая искру, дает возможность топливу воспламениться от перегретой поверхности.

Правильно подобранные свечи, своевременное обслуживание, ремонт продлят жизнь двигателю и позволят технике и оборудованию служить дольше.

Автор: Андрей Соломин

Свечи зажигания

или свечи накаливания, в чем разница?

Свечи зажигания и свечи накаливания являются основным источником воспламенения в двигателе внутреннего сгорания, но в чем их основное различие? Ответом на этот вопрос является тип двигателя, в котором они находятся, поскольку свечи зажигания можно найти только в бензиновых двигателях, а свечи накаливания — в дизельных.

Однако системы зажигания современных автомобилей высокотехнологичны и работают в соответствии с относительно высокими стандартами, гарантирующими, что ваш двигатель соответствует действующим экологическим нормам. Итак, вопрос в том, что такое свечи накаливания и свечи зажигания? Как они работают? И почему важно выбирать качественные комплектующие?

Свечи накаливания

Свечи накаливания необходимы для быстрого запуска холодного дизельного двигателя. Это нагревательный элемент, который нагревает поступающее в дизельный двигатель топливо и воздух, обеспечивая эффективное сгорание топлива для идеального вождения. Они имеют короткое время прогрева и могут быстро нагреваться до 1300°C за считанные секунды. Двигатель работает максимально оперативно. Поскольку они рассчитаны на долгий срок службы, это повышает душевное спокойствие водителя и обеспечивает чистые выбросы. Он обеспечивает эффективность и производительность с помощью блока управления, который преобразует информацию от блока управления двигателем (ECU) в инструкции для свечей накаливания. Обычно затрудненный запуск двигателя является общим признаком повреждения свечей накаливания. В зимнее время для достижения температуры, необходимой для воспламенения, камере сгорания может потребоваться время, поэтому, если топливо и аккумулятор в порядке, следует проверить свечи накаливания!

Свечи зажигания

В отличие от дизельных двигателей, системы зажигания на бензиновых двигателях являются внешними, что означает, что электрическая искра от свечи зажигания используется для воспламенения сжатой топливно-воздушной смеси. Искра возникает из-за высокого напряжения, создаваемого катушкой зажигания, и скачет между электродами. Выделяющееся тепло увеличивает температуру, быстро увеличивая давление в цилиндре и заставляя поршень двигаться вниз. Движение передается через шатун на коленчатый вал, приводящий в движение автомобиль.

Это означает, что свечи зажигания должны соответствовать требованиям высокой производительности и обеспечивать мощную искру зажигания от 500 до 3500 раз в минуту (в 4-тактном режиме). Это не зависит от того, едет ли машина на высокой скорости или застряла в пробке. Высокотехнологичные свечи зажигания обеспечивают сгорание с низким уровнем выбросов и оптимальную топливную экономичность даже при -20°C, без пропусков зажигания, разрушая каталитический нейтрализатор, позволяя несгоревшему топливу попасть в него.

По мере того, как температура начинает падать, двигателю вашего автомобиля, вероятно, потребуется больше времени для запуска, и вы увидите затрудненный запуск или пропуски зажигания двигателя, а также снижение эффективности использования топлива. Чтобы избежать сурового климата и дополнительной рабочей нагрузки, проверьте свечи зажигания и посмотрите, не требуется ли их замена. Как только вы исправите это, вы увидите, что ваш двигатель работает лучше, и вы будете хорошо проводить время в дороге!

Узнайте больше о состоянии двигателя вашего автомобиля, посетив нас в LeSueur Car Company.

Продолжай двигаться!

Свечи зажигания и свечи накаливания: в чем разница?

Советы, хитрости и тенденции

Вот классификация автомобильных деталей свечей зажигания и свечей накаливания и то, как каждая деталь используется в эксплуатации автомобиля.

по Произведено Digital Editors

Опубликовано

21 октября 2022 г.

3 минуты чтения

Знаете ли вы основную функцию свечей зажигания вашего двигателя? Если вы сказали, что это для воспламенения топлива, вы правы! Будь то свечи зажигания или свечи накаливания, они являются причиной того, что двигатель внутреннего сгорания вашего автомобиля (ДВС) может сжигать топливо, которое приводит его в движение. Вот почему проверка свечей зажигания является важной частью планового технического обслуживания вашего автомобиля. Итак, в чем разница между свечами зажигания и свечами накаливания?

Как работают свечи зажигания в автомобиле A Свеча зажигания KLG | SSPL/Getty Images

Champion кое-что знает о плагинах. На сайте объясняется, что свечи зажигания являются одним из трех компонентов, которые необходимы всем автомобилям с ДВС. Этими тремя основными компонентами являются топливо, воздух и источник воспламенения. Без всех трех из них ваш автомобиль никуда не поедет!

Топливо не будет гореть без достаточного количества добавленного воздуха и пробок, которые запускают горение воздушно-топливной смеси. В автомобиле с бензиновым двигателем свечи производят тысячи искр в минуту, чтобы поддерживать горение постоянно поступающей топливной смеси.

Свечи накаливания не должны работать так сильно, чтобы поддерживать горение дизельной смеси. После воспламенения топливной смеси их работа заканчивается до следующего запуска двигателя. Отсутствие свечей зажигания — одна из причин, по которой дизельные двигатели легче обслуживать.

Свечи зажигания и свечи накаливания

Итак, в чем разница между свечами зажигания и свечами накаливания? В основном это тип двигателя, в котором они находятся. Бензиновым двигателям для воспламенения топлива требуется искра, а свечей накаливания достаточно для воспламенения дизельного топлива, которое начинает гореть при относительно низкой температуре. На самом деле дизель загорится даже без помощи свечи накаливания, если двигатель или день достаточно прогреты.

Несмотря на то, что дизельное топливо может загореться без свечей накаливания в идеальных условиях, оно не будет полностью гореть и будет производить больше выбросов. Свечи накаливания обеспечат более полное сгорание, меньше выбросов и запуск двигателя независимо от погоды.

В отличие от дизельного топлива, бензин не загорится без искры. Это потому, что его температура воспламенения выше, чем у дизеля — примерно на 120° выше. Для запуска бензинового двигателя при такой разнице температур потребуется больше, чем очень жаркий день!

Как узнать, что ваши свечи пришли в негодность Связанный

Знание того, как выглядит новая свеча накаливания, поможет вам обнаружить проблемы при их появлении. Вы можете заметить тонкие признаки, например, слегка наклоненный щуп, чтобы он соприкасался с корпусом свечи накаливания. Это было вызвано плохой установкой, что обычно приводило к слишком высокому моменту затяжки.
