Описание предохранителей Toyota Camry XV50 (55) и реле со схемами блоков

ТойотаКомментарии: 18

Toyota Camry XV 50 (55) седьмое поколение модельного ряда Camry производилось в 2011, 2012, 2013, 2014, 2015, 2016, 2017 году. За это время модель прошла рестайлинг. В данной публикации мы покажем описание предохранителе и реле Тойота Камри в 50 / 55 кузове со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя. В заключении предложим скачать руководство по ремонту и обслуживанию.

Содержание

  • 1 Блок в салоне
  • 2 Блок под капотом
  • 3 Руководство

Блок в салоне

Он находится под панелью приборов со стороны водителя.

Расположение

Сверяйте актуальное назначение элементов со своими схемами на защитной крышке.

Пример схемы с крышки блока

Схема

Описание

110А ECU-IG1 NO. 2 – Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обоогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка
210А ECU-IG1 NO.1 – Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor
310А PANEL – Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации
415А TAIL – Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари
57,5А EPS-IG1 – Электропривод руля
20А DOOR R/R – Задний правый электрический стеклоподъемник
67,5А ECU-IG1 NO. 3 – Blind Spot Monitor
20А DOOR F/L – Передний левый электрический стеклоподъемник
710А S/HTR & FAN F/L – Подогрев сидений
20А DOOR R/L – Задний левый электрический стеклоподъемник
87,5А H-LP LVL – Фары (ближний свет)
910А WASHER – Стеклоочистители и омыватель ветрового стекла
107,5А A/C-IG1 – Система кондиционирования воздуха
1125А WIPER – Стеклоочистители и омыватель ветрового стекла
127,5А BKUP LP – Фонари заднего хода, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
1330А DOOR NO.1 – Стеклоподъемники
145А WIPER-S – Очистители
7,5А EPS-IG1 – Электропривод руля
1520А P/OUTLET RR – Задняя розетка для электроприборов
165А SFT LOCK-ACC – Система блокировки передач
1720А DOOR R/R – Задний правый электрический стеклоподъемник
10А S/HTR&FAN F/R – Обогреватели переднего правого сиденья
1820А DOOR R/L – Задний левый электрический стеклоподъемник
10А S/HTR&FAN F/L – Обогреватели переднего левого сиденья
1910А OBD – Бортовая система диагностики
2010А ECU-B NO. 2 – Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка
2120А DOOR NO.2 – Стеклоподъемники
227,5А AM1 – Система стартера, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива
237,5А STOP – Задние габаритные фонари, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система курсовой устойчивости, анти блокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач
2430А P/SEAT RR – Электрический привод регулировки задних сидений
257,5А A/C-B – Система кондиционирования воздуха
2610А S/ROOF – Люк
2730А P/SEAT FR – Электрический привод регулировки передних сидений
2830А PSB – Ремень безопасности с предаварийной системой.
2920А D/L-AM1 – Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника
3020А TI&TE – Система регулировки наклона и высоты рулевой колонки
3110А A/B – Система подушек безопасности SRS, система классификации переднего пассажира
327,5А ECU-IG2 NO.1 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
337,5А ECU-IG2 NO.2 – Интеллектуальная система доступа без ключа, Blind Spot Monitor
3415А CIG&P/ OUTLET – Прикуриватель
357,5А ECU-ACC – Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации
3610А S/HTR&FAN FI R – Подогрев сидений
3720А S/HTR RR – Обогреватели задних сидений
3820А DOOR F/R – Передний правый электрический стеклоподъемник
397,5А ECU-IG1 N0. 3

Предохранитель прикуривателя обозначен на схеме как CIG&P/ OUTLET.

Блок под капотом

В моторном отсеке блок предохранителей и реле расположен с левой стороны рядом с аккумулятором. Закрыт защитной крышкой.

Фото – пример исполнения

Схема

Обозначение предохранителей

15А METER-IG2 – Измерительные приборы
250А 2GR-FE: Электрические вентиляторы охлаждения
330А H-LPCLN – Очиститель фар
450А HTR – Система кондиционирования воздуха
5120А ALT – без обогревателя заднего сиденья: Система зарядки аккумулятора
140А ALT – с обогревателем заднего сиденья: Система зарядки аккумулятора
630А ABS NO.2 – Система курсовой устойчивости автомобиля
730А ST/AM2 – Система стартера, предохранители: ECU-IG2 NO. 1, A/B, ECU-IG2 NO.2
830А H-LP-MAIN – Предохранители: H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, передние фары (ближний свет)
950А ABS NO.1 – Система курсовой устойчивости автомобиля
1080А EPS – Электропривод руля
117,5А S-HORN – Предохранитель: S-HORN
1210А HORN – Звуковой сигнал
1315А EFI NO.2 – Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением
147,5А EFI NO.3 – 2AR-FE: Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением
10А EFI NO.3 – 2GR-FE: Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением
157,5А INJ – Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением
167,5А ECU-IG2 NO. 3 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, система блокировки рулевой колонки, трансмиссия с электронным управлением
1715А IGN – Система стартера
1820А D/L-AM2 – Система запирания всех дверей
1925А IG2-MAIN – Предохранители: IGN, INJ, METER-IG2, ECU-IG2 NO.3, A/B, ECU-IG2 NO.2, ECU-IG2 NO.1
207,5А ALT-S – Система зарядки аккумулятора
215А MAYDAY
2215А TURN&HAZ – Указатели поворота, аварийная сигнализация, измерительные приборы
2310А STRG LOCK – Система блокировки рулевой колонки
2415А AMP – Аудиосистема
2515А H-LP LH-LO Автомобили с галогенными фарами: Левая фара (ближний свет), система ручной регулировки угла наклона фар
20А H-LP LH-LO – Автомобили с газоразрядными фарами: Левая фара (ближний свет)
2615А H-LP RH-LO – Автомобили с галогенными фарами: Правая фара (ближний свет)
20А H-LP RH-LO – Автомобили с газоразрядными фарами: Правая фара (ближний свет)
277,5А MNL H-LP LVL – Автомобили с газоразрядными фарами: Система ручной регулировки угла наклона фар
2830А EFI-MAIN NO. 1 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, предохранители: EFI NO.2, EFI NO.3, A/F sensor
295А SMART – Интеллектуальная система доступа без ключа
3010А ETCS – Электронное управление дроссельной заслонкой
3120А TOWING
327,5А EFI NO.1 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, трансмиссия с электронным управлением
3320А EFI-MAIN N0.2 – 2AR-FE: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением
20А A/F – 2GR-FE: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением
347,5А AM 2 – Интеллектуальная система доступа без ключа
3520А RADIO-B – Аудиосистема, система навигации
367,5А DOME – Часы, подсветка зеркал, освещение салона, лампы для чтения, подсветка багажника, подсветка подножки дверей
3710А ECU-B NO. 1 – Мультиплексная система связи, интеллектуальная система доступа без ключа, измерительные приборы, система регулировки наклона и высоты рулевой колонки, датчик рулевого колеса, пульт дистанционного управления, система контроля слепых зон.

Реле

  • R1 – ST – Cтартер
  • R2 – HORN – Реле сигнала
  • R3 – H-LP – Реле фар

Руководство

Больше информации про ремонт и обслуживание Toyota Camry XV 50 можете узнать в данном руководстве: “скачать“.

У нас на канале мы так же подготовили видео. Смотрите и подписывайтесь.

На этом всё. Если знаете как сделать материал лучше или остались вопросы – пишите в комментарии.

Предохранители и реле Toyota Camry XV50, 55 (расположение, обозначение и номинал)

Просмотров: 111298

 Toyota Camry 50 выпускается с 2011 года. Эта модель выпускалась без изменений вплоть до 2014 года, а потом было два рестайлинга, до кузова XV 55. Первый рестайлинг в 2014 году и второй в 2017. Но по сути это одно и тоже поколение, а именно 8 поколение автомобиля Toyota Camry. Так вот, в этой машине, как собственно и в других машинах, есть электропроводка. Вся она по классическому принципу защищается предохранителями, а силовые цепи управляются через реле. В итоге, если что-то ломается по электрической части, то в первую очередь смотрим именно в блоки где стоят реле и предохранители. Именно об этих блоках и о предохранителях и реле в этой статье.

В автомобиле два блока реле и предохранителей. Первый в моторном отсеке, второй в моторном салоне. Начну с моторного отсека.

Предохранители и реле Toyota Camry XV50, 55 в моторном отсеке

Взгляните на фото. Именно с левой стороны по ход движения машины расположен блок предохранителей. Прямо у левого крыла.



Блог защищен от пыли и влаги крышкой, которая очень легко снимается, если нажать на фиксатор спереди.

На обратной стороне крышки можно найти подсказки по поводу того, какой предохранитель и за что отвечает. Если в английском вы не сильны или по каким-то причинам вам не удается понять или взглянуть на эту крышку, то далее как раз о расположении предохранителей в этом блоке и о их расшифровке.



Плавкий

предохранитель

Номинал

Цепь

1

METER-IG2

5 A

Измерительные приборы

2

FAN*1

50 A

Электрические вентиляторы охлаждения

3

H-LP CLN

30 A

Очиститель фар

4

HTR

50 A

Система кондиционирования воздуха

5

ALT

120 A*2

Система зарядки аккумулятора

140 A*3

6

ABS №. 2

30 A

Система курсовой устойчивости автомобиля

7

ST/AM2

30 A

Система стартера. ECU-IG2 N0.1, А/ В. ECU-IG2 N0.2

8

H-LP-MAIN

30 A

H-LP LH-LO. H-LP RH-LO. передние фары (ближний свет)

9

ABS N0.1

50 A

Система курсовой устойчивости автомобиля

10

EPS

80 A

Электропривод руля

11

S-HORN

7. 5 A

S-HORN

12

HORN

10 A

Звуковой сигнал

13

EFI №2

15 A

Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением

14

EFI №3

10 A*1

Система многоточечного впрыска топлива/система последовательною многоточечного впрыска топлива



7.5 A*4

15

INJ

7.5 A

Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива

16

ECU-IG2 №3

7. 5 A

Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система блокировки рулевой колонки, трансмиссия с электронным управлением

17

IGN

15 A

Система стартера

18

D/L-AM2

20 A

Система запирания всех дверей

19

IG2-MAIN

25 A

IGN. INJ, METER-IG2. ECU-IG2 N0.3, A/В, ECU-IG2 N0.2. ECU-IG2 N0.1

20

ALT-S

7.5 A

Система зарядки аккумулятора

21

MAYDAY

5 A

Нет схемы

22

TURN&HAZ

15 A

Указатели поворота, аварийная сигнализация, измерительные приборы

23

STRGLOCK

10 A

Система блокировки рулевой колонки

24

AMP

15 A

Аудиосистема

25

H-LP LH-LO

15 A*5

Левая фара (ближний свет), система

20 A*6

ручной регулировки угла наклона фар

26

H-LP RH-LO

15 A*5

Правая фара (ближний свет).

20 A*6

система ручной регулировки угла наклона фар

27

MNL H-LP LVL*7

7.5 A

Нет схемы

28

EFI-MAIN N0.1

30 A

Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива. EFI N0.2, EFI N0.3, датчик A/F

29

SMART

5 A

Интеллектуальная система доступа без ключа

30

ETCS

10 A

Электронное управление дроссельной заслонкой

31

TOWING

20 A

Нет схемы

32

EFI N0. 1

7.5 A

Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением



A/F*1



Датчик A/F, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива

33

EFI-MAIN №.2*4

20 A

34

AM2

7.5 A

Интеллектуальная система доступа без ключа

35

RADIO-B

20 A

Аудиосистема, система навигации

36

DOME

7. 5 A

Часы, подсветка зеркал, освещение салона, лампы для чтения, подсветка багажника, подсветка подножки дверей

37

ECU-B N0.1

10 A

Мультиплексная система связи, интеллектуальная система доступа без ключа, измерительные приборы, система регулировки наклона и высоты рулевой колонки, датчик рулевого колеса, пульт дистанционного управления

Осталось сказать, что в зависимости от комплектации (двигателя и т.д.) могут стоять разные номиналы предохранителей.

*1 — Двигатель 2GR-FE;
*2 — Автомобили без обогревателя заднего сиденья;
*3 — Автомобили с обогревом заднего сиденья;
*4 — Двигатели 2AR-FE;
*5 — Автомобили с галогенными фарами;
*6 — Автомобили с газоразрядными фарами;
*7 — имеется не во всех комплектациях;

Теперь о предохранителях в салоне машины.

Предохранители и реле Toyota Camry XV50, 55 в салоне

Эти предохранители расположены под панелью приборов с левой стороны. Смотрите на фото. Нормально к ним подлезть можно если лечь спиной на пол и задрать голову вверх. Неудобно, а что делать…

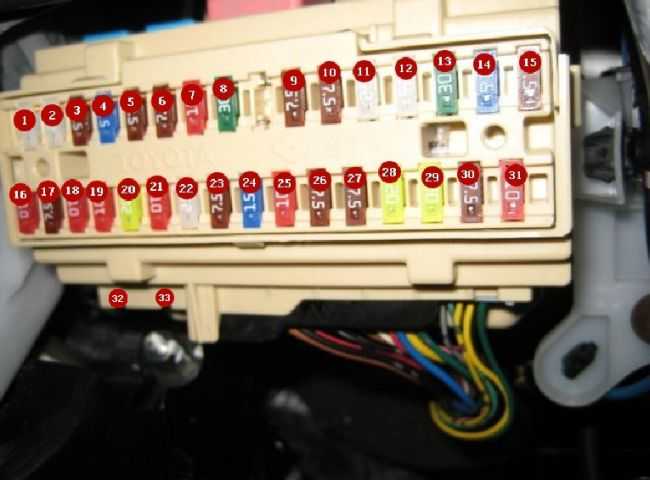

Вот так выглядит блок предохранителей. На нем есть также крышка с подсказками.

Если подсказки вам не помогают, то еще раз смотрим на расположение предохранителей…

И обращаемся к таблице, где приведено их предназначение, исходя из позиций на рисунке.

Плавкий

предохранитель

Номинал

тока

Цепь

1

ECU-IG1 N0.2

10 А

Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, л рот и вобл и ко вое зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка

2

ECU-IG1 N0. 1

10 A

Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, антизапотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора

3

PANEL

10 A

Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации

4

TAIL

15 A

Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари

5

DOOR F/R

20 A

Передний правый электрический стеклоподъемник

6

DOOR R/R

20 A

Задний правый электрический стеклоподъемник

7

DOOR F/L

20 A

Передний левый электрический стеклоподъемник

8

DOOR R/L

20 A

Задний левый электрический стеклоподъемник

9

H-LP LVL

7. 5 A

Фары (ближний свет)

10

WASHER

10 A

Стеклоочистители и омыватель ветрового стекла

11

A/C-IG1

7.5 A

Система кондиционирования воздуха

12

WIPER

25 A

Стеклоочистители и омыватель ветрового стекла

13

BKUP LP

7.5 A

Фонари заднего хода, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации

14

ECU-IG1 NO 3

7. 5 A

Нет схемы

15

EPS-IG1

7.5 A

Электропривод руля

16

P/OUTLET RR

20 A

Задняя розетка для электроприборов

17

SFT LOCK-ACC

5 A

Система блокировки передач

18

S/HTR&FAN F/R

10 A

Обогреватели переднего правого сиденья

19

S/HTR&FAN F/L

10 A

Обогреватели переднего левого сиденья

20

OBD

10 A

Бортовая система диагностики

21

ECU-B N0. 2

10 A

Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидении, электрический привод регулировки задних сидений, задняя солнцезащитная шторка

22

AM1

7.5 A

Система стартера, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива

23

STOP

7.5 А

Задние габаритные фонари, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система курсовой устойчивости, антиблокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач

24

P/SEAT RR

30 А

Электрический привод регулировки задних сидений

25

А/С-В

7. 5 А

Система кондиционирования воздуха

26

S/ROOF

10 А

Нет схемы

27

P/SEAT FR

30 А

Электрический привод регулировки передних сидений

28

PSB

30 А

Нет схемы

29

D/L-AM1

20 А

Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника

30

TI&TE

20 А

Система регулировки наклона и высоты рулевой колонки

31

А/В

10 А

Система подушек безопасности SRS

32

ECU-IG2 N0. 1

7.5 А

Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива

33

ECU-IG2 N0.2

7.5 А

Интеллектуальная система доступа без ключа

34

CIG&P/OUTLET

15 А

Прикуриватель

35

ECU-ACC

7.5 А

Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации

36

S/HTR RR

20 А

Обогреватели задних сидений

 Вот собственно и все. Осталось сказать, что ставим качественные предохранители и того номинала, что и был установлен!!!

Схема блока предохранителей Toyota Camry (XV50; 2012-2017)

Объявление vertisements



В этой статье мы рассмотрим Toyota Camry пятого поколения (XV50), выпускавшуюся с 2011 по 2019 год. схемы блока предохранителей Тойота Камри 2012, 2013, 2014, 2015, 2016 и 2017 года, получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей).

Посмотреть другие Toyota Camry:

Предохранители прикуривателя (розетка) в Toyota Camry — это предохранители № 15 «P/OUTLET RR» и № 34 «CIG&P/ OUTLET» в блоке предохранителей панели приборов.

Содержание

Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей расположен под панелью приборов (со стороны водителя), под крышкой.

Схема блока предохранителей

Объявление vertisements



Назначение предохранителей в салоне

№ Имя Ток Цепь
1 ECU-IG1 NO.2 10 Система управления блокировкой переключения передач, обогреватели сидений, система Smart Key, система контроля давления в шинах, беспроводной пульт дистанционного управления, мультиплексная система связи, аудиосистема, навигационная система, люк в крыше, автоматическое антибликовое покрытие внутреннего зеркала заднего вида
2 ECU-IG1 NO.1 10 Система стабилизации автомобиля, электрические вентиляторы охлаждения, датчик рулевого управления, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система зарядки, обогреватель заднего стекла, вид сзади снаружи обогреватели зеркал, монитор слепых зон
3 ПАНЕЛЬ 10 Переключатель освещения, система кондиционирования, освещение рычага переключения передач, освещение перчаточного ящика, внутреннее освещение, индивидуальное освещение, аудиосистема, навигационная система
4 ЗАДНЯЯ ЧАСТЬ 15 Габаритные огни, боковые габаритные огни, задние фонари, подсветка номерного знака, противотуманные фары
5 EPS-IG1 7,5 Рулевое управление с электроусилителем
5 ДВЕРЬ П/П 20 Задний правый электростеклоподъемник
6 ECU-IG1 NO. 3 7,5 Монитор слепых зон
6 ДВЕРЬ П/Л 20 Передние левые стеклоподъемники, ЭБУ управления наружными зеркалами
7 S/HTR&FAN F/L 10 Обогреватели сидений
7 ДВЕРЬ П/Л 20 Задний левый электростеклоподъемник
8 H-LP LVL 7,5 Автоматическая система регулировки угла наклона фар
9 ШАЙБА 10 Стеклоочистители и омыватели
10 A/C-IG1 7,5 Система кондиционирования воздуха
11 СТЕКЛООЧИСТИТЕЛЬ 25 Стеклоочистители и омыватели
12 БКУП LP 7,5 Фонари заднего хода, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
13 ДВЕРЬ № 1 30 Электрические стеклоподъемники
14 WIPER-S 5 Без контура
14 EPS-IG1 7,5 Рулевое управление с электроусилителем
15 P/OUTLET RR 20 Розетка
16 SFT LOCK-ACC 5 Система управления блокировкой переключения передач
17 ДВЕРЬ П/П 20 Задний правый электростеклоподъемник
17 S. /HTR&FAN F/R 10 Обогрев сиденья (переднее правое)
18 ДВЕРЬ П/Л 20 Задний левый электростеклоподъемник
18 S/HTR&FAN F/L 10 Обогреватель сидений (переднее левое)
19OBD 10 Бортовая система диагностики
20 ECU-B №2 10 Система Smart Key, система предупреждения о давлении в шинах
21 ДВЕРЬ № 2 20 Электрические стеклоподъемники
22 AM1 7,5 Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система стартера
23STOP 7,5 Задние фонари, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля устойчивости автомобиля, антиблокировочная система тормозов, трансмиссия с электронным управлением, высоко установленный стоп-сигнал, система смарт-ключей, система управления блокировкой переключения передач
24 P/SEAT RR 30 Без цепи
25 A/C-B 7,5 Система кондиционирования воздуха
26 S/КРЫША 10 Люк
27 P/SEAT FR 30 Сиденья с электроприводом
28 ПСБ 30 Без контура
29 D/L-AM1 20 Мультиплексная система связи, дверной замок с электроприводом, переключатель открывания багажника
30 TI&TE 20 Без цепи
31 A/B 10 Система классификации пассажиров на переднем сиденье, система подушек безопасности SRS
32 ECU-IG2 №1 7,5 Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33 ECU-IG2 №2 7,5 Система Smart Key, монитор слепых зон
34 CIG&P/ ВЫПУСК15 Розетка
35 ECU-ACC 7,5 Часы, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, навигационная система
36 S/HTR&FAN FI R 10 Подогрев сидений
37 S/HTR RR 20 Без цепи
38 ДВЕРЬ П/П 10 Передний правый стеклоподъемник, ЭБУ наружного зеркала заднего вида
39 ECU-IG1 NO. 3 7,5 Без цепи

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Он расположен в моторном отсеке (слева).

Ad vertisements

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№ Имя Амп Цепь
1 METER-IG2 5 Манометр и счетчики
2 ВЕНТИЛЯТОР 50 2GR-FE: электрические вентиляторы охлаждения
3 H-LPCLN 30 Без контура
4 HTR 50 Система кондиционирования воздуха
5 ALT 120 Система зарядки
6 ABS №2 30 Система контроля устойчивости автомобиля
7 ST/AM2 30 Система стартера, ECU-IG2 №1, A/B, ECU-IG2 №2
8 H-LP-MAIN 30 H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, фары (ближний свет)
9 ABS №1 50 Система контроля устойчивости автомобиля
10 EPS 80 Рулевое управление с электроусилителем
11 S-УГОРОД 7,5 S-УГОРОД
12 СИГНАЛ 10 СИГНАЛ
13 EFI №2 15 Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением
14 EFI NO. 3 7,5 2AR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
14 EFI № 3 10 2GR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
15 INJ 7,5 Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
16 ЭБУ-IG2 №3 7,5 Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система блокировки рулевого управления, трансмиссия с электронным управлением
17 IGN 15 Пусковая система
18 D/L-AM2 20 Без контура
19 IG2-MAIN 25 IGN, INJ, METER-IG2, ECU-IG2 NO.3, A/B, ECU-IG2 NO. 2, ECU-IG2 NO.1
20 ALT-S 7,5 Система зарядки
21 МАЯДНЯЯ 5 МАЯДНЯЯ
22 TURN&HAZ 15 Указатели поворота, аварийные мигалки, датчики и счетчики
23 ЗАМОК 10 Система блокировки руля
24 Усилитель 15 Аудиосистема
25 H-LP LH-LO 15 Галогенная фара: Левая фара (ближний свет), ручная система регулировки угла наклона фар
25 H-LP LH-LO 20 Газоразрядная фара: левая фара (ближний свет), ручная система регулировки угла наклона фар
26 H-LP RH-LO 15 Галогенная фара: Правая фара (ближний свет)
26 H-LP RH-LO 20 Гасячая фара: Правая фара (ближний свет)
27 MNL H-LP LVL 7,5 Выпускная фара: Ручная система регулировки уровня фар
28 EFI-MAIN NO. 1 30 Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI №2, EFI №3, датчик A/F
29 СМАРТ 5 Нет цепи
30 ETCS 10 Электронная система управления дроссельной заслонкой
31 БУКСИРОВКА 20 Без контура
32 EFI № 1 7,5 Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением
33 EFI-MAIN №2 20 2AR-FE: Датчик A/F
33 A/F 20 2GR-FE: Датчик A/F
34 AM 2 7,5 Система смарт-ключей
35 RADIO-B 20 Аудиосистема, навигационная система
36 КУПОЛ 7,5 Часы, подсветка туалетного столика, внутреннее освещение, индивидуальное освещение, освещение багажника, подсветка дверей
37 ECU-B NO. 1 10 Мультиплексная система связи, система смарт-ключей, манометр и счетчики, система предупреждения о давлении в шинах, беспроводной пульт дистанционного управления, датчик рулевого управления, система классификации пассажиров на переднем сиденье, монитор слепых зон
Узнать больше:

Схема блока предохранителей Toyota Camry XV50 (55) и реле с назначением и расположением

ToyotaКомментарии: 2

Toyota Camry XV 50 (55) седьмое поколение модельного ряда Camry выпускалось в 2011, 2012, 2013, 2014, 2015, 2016, 2017 годах. За это время модель подвергалась рестайлингу. В данной публикации мы покажем описание предохранителей и реле Тойота Камри в кузове 50/55 со схемами коробок и их расположением. Обратите внимание на предохранитель прикуривателя.

Блок предохранителей в салоне

Расположен под приборной панелью со стороны водителя.

Фото

Сверьте фактическое расположение элементов со схемами на защитной крышке.

Example of a diagram from the box cover

Diagram

Assignment

5 9
1 10A ECU-IG1 NO.2 – Headlight cleaner, Toyota safe parking sensor, gear lock system, front подогревы сидений, переключатель задней аудиосистемы, задний кондиционер, подогревы задних сидений, электрорегулировка задних сидений, система регулировки наклона и высоты, мультиплексная система связи, аудиосистема, навигационная система, зеркало заднего вида в салоне, дворники и омыватели ветрового стекла , задняя солнцезащитная шторка
2 10A ECU-IG1 NO.1 – Система стабилизации автомобиля, электрические вентиляторы охлаждения, обогреватель заднего стекла, обогреватель наружного зеркала заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, фары (ближний свет) Beam), система зарядки аккумулятора, монитор слепых зон
3 10A ПАНЕЛЬ – Переключатель освещения, система кондиционирования воздуха, прикуриватель, освещение перчаточного ящика, освещение рычага переключения передач, лампы для чтения, внутреннее освещение, аудиосистема, навигационная система
4 15А ХВОСТ – Передние габаритные огни, задние габаритные огни, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари
5 7,5А EPS-IG1 – Электропривод рулевого колеса
20A DOOR R/R – Стеклоподъемник задний правый
6 7,5А ECU-IG1 NO. 3 – Монитор слепых зон
20A DOOR F/L –05 Стеклоподъемник передний левый 90 6 906 Электростеклоподъемник левый 5 906 710A S/HTR & FAN F/L – Обогрев сидений
20A DOOR R/L – Стеклоподъемник задний левый
8 7,5А H-LP LVL – Фары (ближний свет)
10А WASHER – Windscreen wipers and washer
10 7.5A A / C-IG1 – Air conditioning system
11 25А WIPER – Windscreen wipers and washer
12 7.5A БКУП ЛП — Фонари заднего хода, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, навигационная система
13 30А DOOR NO.1 – Power windows
14 5А WIPER-S – Cleaners
7,5А EPS-IG1 – Electric drive of a steering wheel
15 20A P / Outlet RR-задний электрический розетка
16 5A SFT Lock-ACC-Система блокировки передач
17 20A DOOR R / R-RATH RITH RIGHT WINTION. 0055
10A S / HTR & FAN F / R — обогреватели переднего правого сиденья
18 20A DOOR R / L — задний левый электростеклоподъемник
10A S / HTR — обогреватели и FAN , переднее левое сиденье
19 10A OBD — бортовая система диагностики
20 10A ECU-B NO.2 — электрические стеклоподъемники, переключатель задней аудиосистемы, задний кондиционер, подогрев задних сидений, электропривод регулировка заднего сиденья, задняя солнцезащитная шторка
21 20A Дверь № 2 — Windows
22 7,5A AM1 — Стартовая система, система внедрения Multiport Fuel / Sequential Multiport System
23 7.5A Strese — List Lights — List Lights — List List , система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система контроля устойчивости, антиблокировочная система тормозов, трансмиссия с электронным управлением, дальний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач
24 30A P / SEAT RR-Электрический привод для регулировки заднего сиденья
25 7,5A A / C-B-Система кондиционирования
2699999. 100066666666666666666666666666666.-LUS. 27 30A P / Seat FR-Электрический привод для регулировки переднего сиденья
28 30A PSB
29 20A D / L-AM1-Мультиплексная система, кнопка для открытия багажника
30 20A TI & TE-Система наклона и высоты рулевой колонны
31 10A A / B-SRS System, Front Passenger Classification System
329.99599999.999999999959999999999999999.999999999999999999999999599999999999999999999999. .1 – Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33 7.5A ECU-IG2 NO.2 – Интеллектуальная система бесключевого доступа, мониторинг слепых зон
34 15А CIG & P/OUTLET – Прикуриватель, Розетка
35 7.5A ECU-ACC – Часы, выключатель задней аудиосистемы, кондиционер, регулировка заднего сиденья, электрообогреватель заднего сиденья , задняя солнцезащитная шторка, наружные зеркала, мультиплексная система связи, аудиосистема, навигационная система
36 10А S / HTR & FAN FI R — Подогрев сидений
37 RR 20A S / HTR Подогрев сидений
38 20A DOOR F / R – Front right power window, outside mirror control ECU
39 7. 5A ECU-IG1 N0.3

The cigarette lighter fuse is indicated on на схеме как CIG & P/OUTLET.

Блок предохранителей в моторном отсеке

В моторном отсеке блок предохранителей и реле расположен с левой стороны рядом с аккумуляторной батареей. Закрыт защитной крышкой.

Пример фото

Diagram

Designation

0059 140A ALT – с обогревом заднего сиденья: Система зарядки аккумулятора 5 30055
1 5А METER-IG2 – Gauge and meters
2 50A 2GR-FE: Electric cooling fans
3 30A H -LPCLN — очиститель фар
4 50A HTR — система кондиционирования воздуха
5 120A ALT — без обогрева заднего сиденья: система зарядки аккумулятора
6 30А ABS №2 – Система курсовой устойчивости
7 30A ST/AM2 – Система стартера, предохранители 2 NO: . 1, A/B, ECU-IG2 NO.2
8 30A H-LP-MAIN — Предохранители: H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, фары (ближний свет)
9 50А АБС №1 – Система курсовой устойчивости
10 80A EPS – Power steering
11 7.5A S-HORN – Fuse: S-HORN
12 10А HORN – Sound signal
13 15A EFI NO. 2 – Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, коробка передач с электронным управлением
14 7.5A EFI NO.3 – 2AR-FE: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, коробка передач с электронным управлением
10A EFI NO.3 – 2GR-FE: система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, трансмиссия с электронным управлением трансмиссия с электронным управлением
16 7. 5A ECU-IG2 NO.3 – система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, система блокировки рулевой колонки, трансмиссия с электронным управлением
17 15A IGN-стартовая система
18 20A D / L-AM2-All Doors Bocking System
19 25. IG2, ECU-IG2 NO.3, A/B, ECU-IG2 NO.2, ECU-IG2 NO.1
20 7,5А ALT-S – Система зарядки аккумулятора
21 5А MAYDAY
22 15А TURN & HAZ – Указатели поворотов, аварийная сигнализация, измерительные приборы
23 10A STRG LOCK – Steering column lock system
24 15А AMP – Audio system
25 15A H-LP LH-LO Cars with halogen headlights: Left headlight (low
20A H-LP LH-LO – Автомобили с газоразрядными фарами: Левая фара (ближний свет)
26 15A H-LP RH-LO – Автомобили с галогенными фарами: Правая фара (ближний свет)
20A H-LP RH-LO – Автомобили с газоразрядными фарами: Правая фара (ближний свет)
27 7,5A MNL H-LP LVL – Автомобили с газоразрядными фарами: Ручная коррекция угла наклона фар
28 30A EFI-MAIN NO. 1 – система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, предохранители: EFI NO.2, EFI NO.3, датчик A/F
29 5A SMART — интеллектуальная система доступа без ключа
30 10A и т. Д. — Электронный контроль дроссельной заслонки
31 20A Буксировка
32 7.5A EFI № 1 — СПИСОКОВАЯ СИСТЕМА СЕМЕНТИКА СЕМЕНТИКА ИЛИСТИКА СЕМЕНТИЛЬНАЛЬНАЯ СЕМЕНЦИАЛЬНАЯ СООБЩЕНИЯ. , трансмиссия с электронным управлением
33 20A EFI-MAIN N0.2 – 2AR-FE: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением
20A A/F – 2GR-FE: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, трансмиссия с электронным управлением
34 7,5А AM 2 – Интеллектуальная система бесключевого доступа
20А RADIO-B – Аудиосистема, навигационная система
36 7,5A DOME – Часы, подсветка зеркал, подсветка салона, лампы для чтения, подсветка багажника, подсветка порогов
37 10A ЭБУ-B №1 – Мультиплексная система связи, интеллектуальная система бесключевого доступа, приборная панель, система регулировки наклона и высоты рулевой колонки, датчик рулевого колеса, дистанционное управление – ST – Стартер
  • R2 – СИГНАЛ – Звуковое реле
  • R3 – H-LP – Реле фар

    • Мы разместили видео на нашем канале YouTube.

    Рубрики

    Leave a Comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2025 © Все права защищены.
