что это такое, как работает, из чего состоит и как устроен, для чего он нужен, описание составляющих (жиклер, диффузор, экономайзер и другие)

Современные модели транспортных средств оснащаются как карбюраторными, так и инжекторными двигателями. В отличие от инжекторов карбюраторы, появившиеся значительно раньше, за годы своего существования претерпели различные изменения и доработки, обретя неоспоримые достоинства. Несмотря на довольно сложную конструкцию карбюраторные моторы являются одними из самых простых в обслуживании.

Разработка и производство

В истории автомобилестроения кабюратор был сконструирован и собран в 1895 году техником-самоучкой немецкого происхождения Вильгельмом Мэйбахом. Карбюраторные двигатели, как и сами карбюраторы, за прошедшие годы не раз изменялись, однако принцип их работы сохранился неизменным. Технология испарения топлива, использовавшаяся в первых версиях карбюраторов для образования топливно-воздушной смеси, в современных моделях была заменена на технологию распыления горючего, что стало основным отличием и преимуществом данного узла автомобиля.

Карбюраторы новой конструкции начали производиться массово в 1925 году всемирно известным концерном Bosch. Надежность и безопасность транспортных средств удалось повысить за счёт внесения в конструкцию карбюраторов изменений, связанных с интеграцией топливного насоса и системы впрыска топлива. Конструктивные изменения карбюратора позволили приступить к созданию инновационных силовых агрегатов, работающих на дизельном топливе. Спустя десять лет с конвейера завода Mercedes сошёл первый автомобиль, оснащённый дизельным двигателем.

Налаженный выпуск инжекторных двигателей начал требовать повышения мощности бензиновых моторов. Достичь этого удалось за счёт внедрения впускного коллектора, что спровоцировало начало производства в середине 40-х годов двигателей с системой непосредственного впрыска топлива и карбюратором большей мощности.

Концерн Bosch в 1965 году выпустил на автомобильный рынок новую версию карбюратора с системой распределённого впрыска топлива. Конструкция карбюратора была значительно изменена и обзавелась электронасосом, который заменил ТНВД, что в результате позволило снизить стоимость и габариты всего узла.

Первый карбюратор с системой распределённого впрыска топлива был выпущен компанией Bosch

Автоконцерн Mitsubishi Motors в 1994 году внедрил в карбюраторные двигатели систему непосредственного впрыска топлива. Подобное конструктивное решение имело свои преимущества: экономия топлива вкупе с достижением максимального крутящего момента.

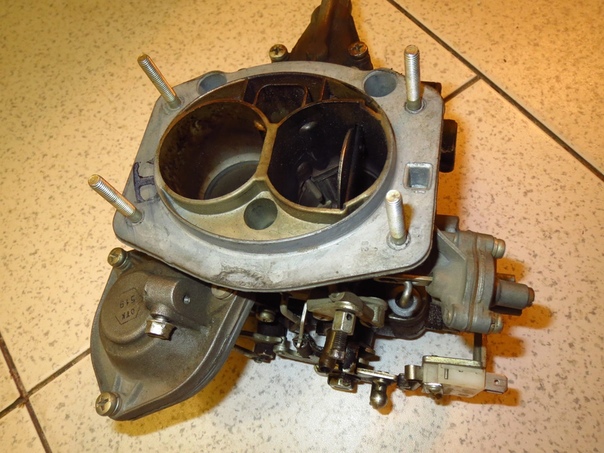

Что такое карбюратор

ДВС автомобиля работает на топливно-воздушной смеси, образование которой осуществляется в карбюраторе — одном из наиболее важных узлов топливной системы транспортного средства. Смесь представляет собой смешение горючего и воздуха в строго определённых пропорциях.

На сегодняшний день карбюраторные двигатели считаются одними из самых распространённых. На заре автомобилестроения использовались барботажные карбюраторные моторы, которые со временем были заменены более производительными и совершенными с технической точки зрения мембранно-игольчатыми и поплавковыми аналогами.

Мембраны карбюратора мембранно-игольчатого типа разделяют камеры и объединятся штоком, один конец которого выполнен в форме иглы. Последняя, двигаясь вверх-вниз во время работы карбюратора, открывает и закрывает клапан, подающий в топливную систему горючее. Узлы такой конструкции считаются самыми простыми и устанавливаются в основном в грузовые автомобили и различную технику.

Принцип работы разных модификаций поплавкового карбюратора одинаков. Конструкция узла автомобиля очень проста: поплавок и поплавковая камера, в которой и формируется топливно-воздушная смесь. Карбюраторы такого типа отличаются неплохой тягой, динамичностью и способны поддерживать бесперебойную работу мотора авто, благодаря чему их чаще всего используют в автомобилестроении.

Схема строения простейшей модели автомобильного карбюратора

Моновпрыск и карбюраторная система: отличия и сравнительный анализ

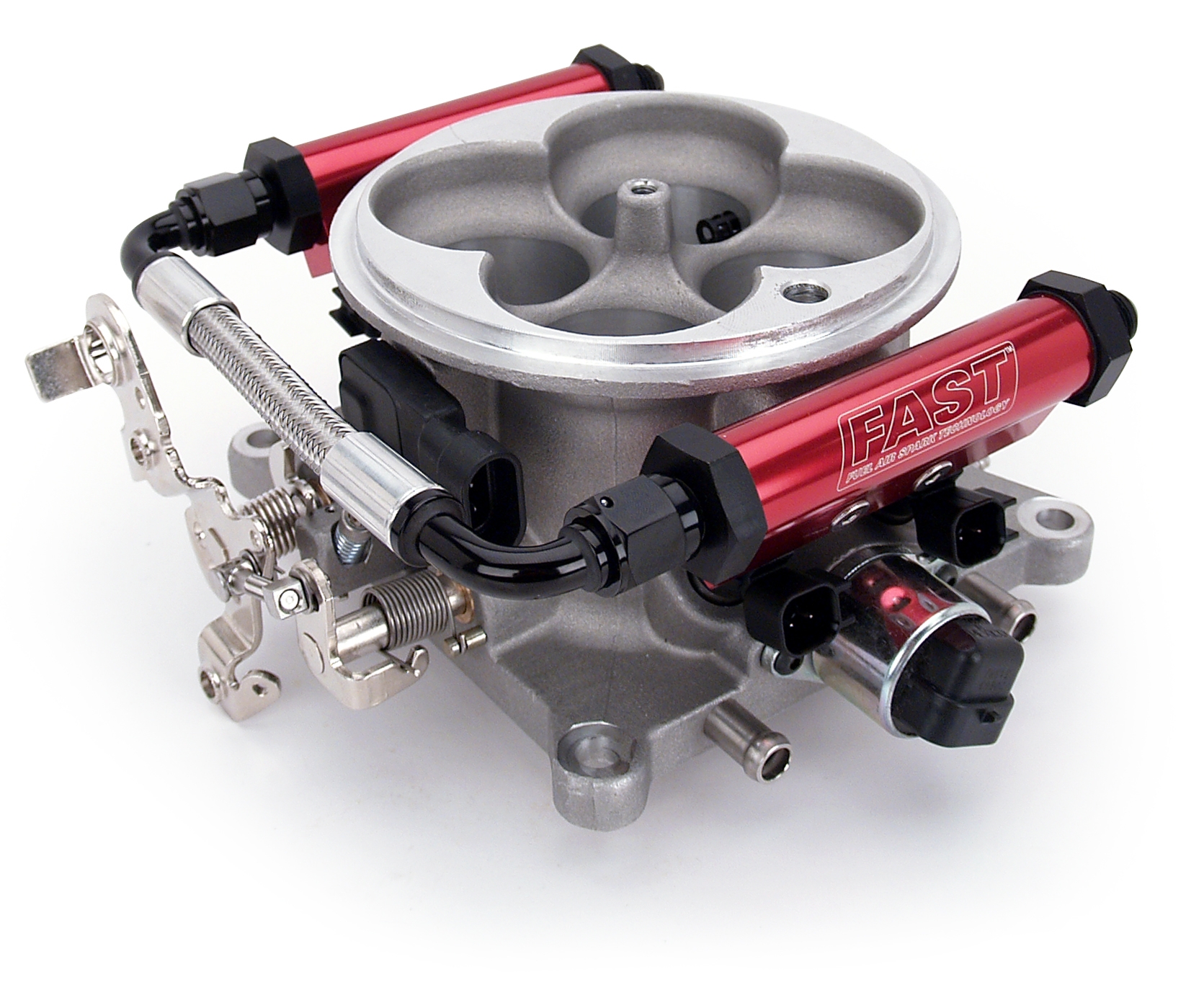

Моновпрыск — разновидность электронно контролируемой системы впрыска горючего в ДВС. В подобных системах объединены преимущества инжекторов и карбюраторов, поскольку они являются своеобразным промежуточным звеном между ними.

Моновпрыск первоначально использовался в авиастроительстве. Особенности такого узла позволяли поддерживать постоянный приток горючего в двигатель самолётов во время полётов. Моновпрыск, по сути, является модифицированной версией классической карбюраторной системы за одним исключением — управляется она компьютеризированным электронным блоком, контролирующим поступление бензина и работу топливонасоса и форсунок. Преимуществом моновпрыска являются его компактные габариты и сохранение неизменными основных функций карбюратора.

Моновпрыск, в отличие от карбюраторов, обладает более компактными размерами

Система моновпрыска способна поддерживать в двигателе на регулярной основе минимальное давление в 1 бар, которого достаточно для обеспечения бесперебойной работы силового агрегата. Проще говоря транспортные средства, оснащённые подобной системой, во время резкого торможения или обгона работают без перебоев, в то время как электронные системы зачастую не способны поддерживать стабильную работу двигателя внутреннего сгорания в подобных условиях. Отсутствие провалов подачи топлива гарантирует также высокую мощность мотора.

Несмотря на то, что система моновпрыска обладает определёнными преимуществами перед карбюраторами, именно последние на сегодняшний день являются наиболее экономичными механизмами, поскольку во время их работы впрыск топлива происходит по всей камере, благодаря чему используется весь поступающий объем. Именно благодаря этой особенности в холодное время года проще завести автомобиль с карбюраторным двигателем.

Жиклёр карбюратора

Современные карбюраторы состоят из множества деталей, одной из которых являются жиклёры — маленькие детали с отверстиями, расположенными в определённом порядке. Жиклёры делятся на два основных типа: воздушные и топливные. Существуют и другие виды жиклёров — компенсационные, главные, холостого хода и прочие.

Установленная на заводе производительность двигателя достигается за счёт пропускной способности жиклёра. Работоспособность данной детали определяется калибровкой отверстий, в связи с чем жиклёр регулярно очищается от нагара и грязи, причём процедура выполняется очень осторожно и аккуратно, дабы размер отверстий не был изменён.

Жиклёры карбюратора -небольшие перфорированные детали, отвечающие за производительность двигателя

Экономайзеры и их разновидности

С целью экономии горючего карбюраторы оснащаются экономайзерами, классифицирующимися на два основных типа:

1. ЭПХХ — экономайзер принудительного холостого хода. Более широко известен под названием электромагнитного клапана.
2. ЭМР — экономайзер мощностных режимов.

Электромагнитный клапан, или ЭПХХ, устанавливается рядом с воздушным фильтром и состоит из жиклёра холостого хода, пластикового привода и соленоида. Предназначается экономайзер для перекрытия подачи топлива в смесительную камеру. Прекращение подачи горючего через каналы холостого хода возможно при соблюдении нескольких условий: коленвал должен вращаться со скоростью боле 2 тысяч оборотов в минуту, педаль газа должна быть свободна. Активацией и дезактивацией ЭПХХ занимается блок управления, к которому подключаются микровыключатель и система зажигания. Экономайзер позволяет снизить потребление двигателем горючего во время движения автомобиля по горной местности.

На подобных трассах осуществляется торможение двигателем, во время которого ЭПХХ прекращает подачу топлива по системе холостого хода. Подобное решение повышает управляемость машины и безопасность движения.

Электромагнитный клапа , или ЭПХХ, располагается пд воздушным фильтром карбюратора

Состоящий из клапана и расположенной под пружиной мембраны экономайзер мощностных режимов размещается под ЭПХХ. Он отвечает за обогащение топливной смеси. Принцип его работы заключается в подаче топлива к распылителям смесительной камеры и увеличении крутящего момента мотора. Клапан ЭМР прикрыт шариком, упираемым с одной стороны пружиной. Под воздействием давления, нарастающего при работающем двигателе ниже заслонки дросселя, пружина клапан смещает шарик, который закрывает топливный канал, прекращая тем самым ток горючего. Топливо будет поступать в смесительную камеру только при условии снижения давления и газования педалью акселератора.

Экономайзер мощностных режимов, отвечающий за обогащение топливной смеси

Прокладка карбюратора

Основное назначение прокладок, используемых при установке карбюраторов — уплотнение соединений между впускным коллектором и самим карбюратором. Нередко для обеспечения более надёжного и герметичного соединения используют сразу несколько прокладок: они предотвращают подсос воздуха в двигатель со стороны.

При монтаже карбюраторов используются три основных вида прокладок:

• Теплоизоляционная. Предотвращает перегрев карбюратора, позволяя понизить его температуру;
• Армированная. Прочность соединений между теплоизоляционной частью карбюратора и его фланцем увеличивается за счёт таких прокладок;
• Паронитовая. Высокая температура, излучаемая впускным коллектором, изолируется паронитовой прокладкой.

Самостоятельное изготовление прокладок для карбюратора подразумевает использование паронита либо тонкого металлического листа. Новая прокладка изготавливается аналогично той, которая была установлена на заводе-изготовителе.

Специалисты не советуют устанавливать паронитовые прокладки под карбюраторы, поскольку при попадании на них бензина паронит сильно разбухает и начинает сыпаться, что в итоге может привести к попаданию в карбюратор частиц материала и засорению жиклёров.

Для уплотнения стыков между карбюратором и впускным коллектором используются специальные прокладки

Диффузор

Выполненная в виде суженой горловины металлическая часть карбюратора — диффузор — отвечает за подачу воздуха в двигатель машины для образования топливно-воздушной смеси. Топливо в диффузор поступает из поплавковой камеры карбюратора под воздействием высокого давления. Поток воздуха, проходящий через горловину диффузора, смешивается с горючим и под давлением подаётся во впускной коллектор силового агрегата.

За подачу топливно-воздушной смеси в двигатель автомобиля отвечает диффузор карбюратора

ЭПХХ карбюратора автомобиля

Карбюратор транспортного средства оснащается электронным блоком управления, активирующим ЭМК, который контролирует расход топлива при включении режима принудительного холостого хода. Переключение на данный режим работы осуществляется при торможении двигателем. Давление, нарастающее под дроссельной заслонкой, подаёт по каналам топливо в силовой агрегат.

При спуске машины с возвышенности эффективность режима торможения двигателем снижается в разы. В связи с этим повышается потребление бензина, что провоцирует активацию ЭПХХ, который автоматически прекращает подачу топлива.

Основная функция экономайзера принудительного холостого хода — экономия топлива

ЭПХХ срабатывает при получении от датчика сигнала о закрытой заслонке и увеличении количества оборотов коленчатого вала. В рабочем режиме электромагнитный клапан пребывает до тех пор, пока:

• При опущенной заслонке дросселя не понизится скорость движения;
• Не будет выжата педаль газа и набрана скорость движения, что приведёт к отключению экономайзера;
• Не включится стандартный режим холостого хода и не отключится передача.

Функционирование экономайзера позволяет повысить эффективность режима торможения мотором, обогатить топливную смесь и сэкономить бензин.

Дозирующая система

ГДС карбюратора поддерживает работу ДВС автомобиля во всех режимах за исключением режима с низкой частотой вращения коленвала. Основная задача данной системы — подача порции бензина для образования горючей смеси. По мере открытия заслонки дросселя обогащение топливной смеси происходит очень быстро, поскольку бензин поступает в большем объёме, чем воздух через диффузор. Компенсировать состав смеси горючего можно за счёт предотвращения её обогащения, что делает дозирующая система карбюратора.

Дозаторы

В камеру сгорания мотора бензин подаётся порциями определённого объёма из дозатора карбюратора.

Дозатор определяет количество топлива, необходимое для подачи в двигатель автомобиля

Ускорительный насос

Эта механическая система принудительно подаёт бензин в карбюратор при открытых заслонках дросселя. Работоспособность данного узла карбюратора не зависит от потока воздуха, подаваемого диффузором. Обеднение топливно-воздушной смеси происходит при резком разгоне транспортного средства ввиду поступления недостаточного объёма бензина к цилиндрам ДВС. Встраивание ускорительного насоса компенсирует подобные воздействия. Концентрация воздуха и бензина в топливно-воздушной смеси поддерживается насосом, благодаря чему сокращается время разгона и улучшаются динамические характеристики авто.

Ускорительный насос — система, подающая топливо в карбюраторе

Электромагнитный клапан

Неотъемлемой частью карбюраторов современных автомобилей является экономайзер. Такие устройства классифицируются на два основных типа, одним из которых является ЭПХХ, или электромагнитный клапан. Разработано такое устройство было в 80-х годах прошлого века с целью снижения потребления горючего карбюраторными двигателями, значительно уступавшими в этом аспекте инжекторным аналогам.

Внедрение электронных элементов стало единственным способом понижения расхода бензина. Разработка ЭМК и некоторых других устройств позволила сэкономить горючее и повысить эффективность карбюратора.

Стабильность холостого хода двигателя обеспечивается ЭПХХ, который приводится в действие электрическим током. Осуществляется это посредством перекрытия каналов, по которым поступает бензин, в режимах работы мотора, которые не требуют потребления топлива. В таких режимах функционируют только клапана силового агрегата и жиклёры, в то время как другие узлы и детали бездействуют.

Экономайзер принудительного холостого хода карбюратора управляется при помощи специального электронного блока

Электромагнитный клапан позволяет:

• При функционировании силового агрегата в режиме принудительного холостого хода сэкономить топливо;
• Поддерживать стабильный холостой ход автомобиля;
• Усиление подачи горючего позволяет нормализовать прогрев двигателя авто при запуске;
• Снизить износ дроссельной заслонки и других узлов двигателя;
• Продлить срок эксплуатации силового агрегата за счёт оптимизации его работы.

Завихритель

Принцип работы карбюратора строится на вихревом смешении воздушного потока и горючего при помощи завихрителя — небольшой выполненной в форме пластинки детали, оснащённой каналами. Завихритель не является частью внутренней конструкции карбюратора, поскольку устанавливается под него.

Создаваемые деталью воздушные завихрения создают мелкие капли горючего, благодаря чему создаётся топливно-воздушная смесь. Специалисты рекомендуют оснащать подобным устройством все карбюраторы, поскольку оно уменьшает расход горючего.

Завихритель смешивает воздушный поток и горючее, создавая топливно-воздушную смесь

Игольчатый клапан

Несмотря на небольшие габариты, игольчатый клапан является одной из основных деталей карбюратора. Работоспособность и исправность клапана влияют на функционирование карбюратора, уровень расхода горючего и качество образуемой топливной смеси.

Конструкция клапана проста и состоит из иглы и цилиндрического корпуса. Данный узел очень хрупкий и деликатный, часто выходит из строя. Все его неполадки разделяют на две группы:

• Недостаточная герметизация корпуса;
• «Залипание» иглы.

Причиной первой неисправности становится сильный износ седла клапана и иглы, из-за чего количество поступающего в диффузор топлива ничем не ограничивается, что приводит к повышению расхода бензина, не оказывая при этом никакого влияния на работоспособность силового агрегата автомобиля. Полностью противоположная ситуация с «залипанием» иглы, которое сопровождается недостатком горючего для исправного функционирования мотора.

Одна из основных деталей карбюратора, отвечающая за его нормальное функционирование

Обогащённая топливно-воздушная смесь

Состав топливной смеси зависит от концентрации воздуха и бензина, которые поступают к цилиндрам ДВС. Интенсивное поступление воздуха и, соответственно, насыщение им жидкого топлива происходит при повышении скорости транспортного средства. В результате концентрация и пропорции воздуха и топлива в составе топливно-воздушной смеси изменяются, что приводит к формированию бедной или богатой смеси.

Подготовка топливной смеси осуществляется в карбюраторе. Если в смеси концентрация горючего выше, чем концентрация воздуха, то её называют богатой или высококалорийной. Скорость сгорания такой смеси очень низкая, из-за чего определённый её объем догорает в глушителе машины.

Нормальной топливная смесь считается при условии, что она состоит из 14 кг воздуха и 1 кг жидкого горючего. При превышении части воздуха топливную смесь считают бедной, части бензина — богатой.

Карбюратор — неотъемлемая часть топливной системы автомобиля, каждая деталь которого заточена под выполнение конкретных функций. Исправная работа всей конструкции обеспечивает нормальное функционирование двигателя транспортного средства и безопасность движения.

КАРБЮРАТОР — это… Что такое КАРБЮРАТОР?

карбюратор — а, м. carburateur m. 1. хим. Углеродистое вещество, применяемое при карбюрации. Уш. 1934. 2. техн. Прибор, посредством которого достигается карбюрация в двигателе внутреннего сгорания. Уш. 1934. При машине Ленуара имеется особый цилиндр… …   Исторический словарь галлицизмов русского языка

КАРБЮРАТОР — (франц. carburateur) прибор для приготовления горючей смеси из легкого жидкого топлива и воздуха для питания карбюраторных двигателей внутреннего сгорания. Топливо в карбюраторе распыливается, перемешивается с воздухом, после чего подается в… …   Большой Энциклопедический словарь

КАРБЮРАТОР — КАРБЮРАТОР, карбюратора, муж. 1. Углеродистое вещество, применяемое при карбюрации (хим.). 2. Прибор, посредством которого достигается карбюрация в двигателе внутреннего сгорания (тех.). Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

КАРБЮРАТОР — КАРБЮРАТОР, а, муж. (спец.). Прибор, в к ром происходит карбюрация. | прил. карбюраторный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

КАРБЮРАТОР — (Carburettor) прибор, служащий для получения из горючего (напр. бензина) и воздуха горючей смеси. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 …   Морской словарь

КАРБЮРАТОР — прибор для приготовления из жидкого топлива и воздуха рабочей смеси для сгорания в двигателях, работающих по циклу Отто, при к ром сгорание происходит мгновенно (взрывом), т. е. при постоянном объеме. Работа К. заключается в отмеривании, а затем… …   Технический железнодорожный словарь

карбюратор — сущ. , кол во синонимов: 1 • микрокарбюратор (1) Словарь синонимов ASIS. В.Н. Тришин. 2013 …   Словарь синонимов

карбюратор — – устройство подачи горючки в карбюраторном двигле. EdwART. Словарь автомобильного жаргона, 2009 …   Автомобильный словарь

карбюратор — Высокоуглеродистый материал, использ. в кач ве источника углерода в шихте мартеновской и электросталеплавильной плавки для науглероживания расплава (при отсутствии или недостатке чугуна). В кач ве к. используется кокс, антрацит, каменный уголь,… …   Справочник технического переводчика

КАРБЮРАТОР — прибор двигателя внутреннего сгорания, работающий на лёгком жидком топливе и служащий для приготовления рабочей горючей смеси необходимого состава на различных режимах работы двигателя. Эта смесь воздуха и паров жидкого топлива поступает в… …   Большая политехническая энциклопедия

Карбюратор или инжектор: кто кого?

В последнее десятилетие среди автолюбителей не утихает спор: какая система лучше — карбюраторная или инжекторная. Каждая из сторон приводит свои доводы, указывает на недостатки у конкурентов и т.д. Прийти к однозначному ответу так и не удалось. Мы постараемся рассказать Вам об этих двух устройствах, дать все необходимые определения, а также сделать сравнительную характеристику систем.

Карбюратор: определение, принцип действия, типы

Карбюратор — это механическое устройство в двигателях внутреннего сгорания (ДВС), которое изготавливает и подает горючую смесь. В камерах карбюратора происходит смешивание топлива и воздуха, которые затем впрыскиваются в камеру сгорания. Классический карбюратор состоит из таких основных элементов: жиклера, дроссельной заслонки, диффузора и поплавковой камеры.

Дроссельная заслонка служит для регулировки количества поданного топлива в ДВС. Диффузор — это специальное трубчатое устройство, через которое в двигатель подается воздух. Жиклером называют специальный цилиндрический механизм, в котором сделаны отверстия, через которые в камеру сгорания поступает топливо. Количество топлива зависит от диаметра отверстий в жиклере. В поплавковую камеру, по специальной трубке, из бензобака подается топливо: если бензина много — то поплавок поднимается и иголкой перекрывает подачу бензина; мало топлива — поплавок опускается, иголка открывает отверстие и подача бензина возобновляется.

Не вдаваясь в подробности, рассмотрим принцип действии карбюратора. Попав в поплавковую камеру, топливо опускается по жиклерам в распылитель, который находится в нижней части диффузора. Вместе с ним туда же поступает и воздух. При запущенном двигателе поршень в первом такте опускается вниз, создавая пониженное давление в камере сгорания, при этом в распылителе поддерживается постоянное атмосферное давление. Из-за этой разницы топливо и воздух смешиваются и распыляются. В этот самый момент осуществляется подача искры и происходит воспламенение получившейся смеси. Это самое простое объяснение принципа работы карбюратора — если Вам нужна более подробная информация, то без труда найдёте её в Интернете.

• Карбюратор ГАЗ СОЛЕКС (аналог.К151) ДААЗ

  6 700 ₽

• Карбюратор УАЗ Солекс ДААЗ

  4 950 ₽

• Карбюратор ГАЗ-53,66,71,3402,4905,ПАЗ-672,3205 дв.53,66,672,4905 ПЕКАР

  9 650 ₽

• Карбюратор ГАЗ-3307,53,66,3308,3307,ПАЗ-3205,3206 дв.ЗМЗ-511,513,5233,5234 ПЕКАР

  10 620 ₽

• Карбюратор УАЗ-3151 дв.

  УМЗ-4178,4179 ПЕКАР 6 120 ₽

• Карбюратор ЗИЛ-130 в упаковке МКАРЗ

  6 880 ₽

• Карбюратор ГАЗ-2410 ПЕКАР

  6 630 ₽

• Карбюратор ВАЗ-21053-20 V=1500 ДААЗ

  6 705 ₽

• Карбюратор М-2140-70 V=1700 ДААЗ

  5 120 ₽

• Карбюратор ГАЗ-3302 СОЛЕКС дв.ЗМЗ-406 ДААЗ

  8 070 ₽

Карбюраторы, в зависимости от характеристик, делятся на различные виды.

По направлению движения рабочей смеси различают модели:

— с нисходящим потоком — смесь движется сверху вниз;
— с восходящим потоком — поток движется вверх;
— с горизонтальным потоком.

По количеству камер карбюраторы бывают:

— однокамерные;
— двухкамерные;
— трехкамерные;
— четырехкамерные.

Есть еще ряд других характеристик, по которым классифицируют карбюраторы, но подобные классификации редко используют в автомобилестроении.

В магазине AvtoALL Вы найдете продукцию таких известных производителей, как ДААЗ, ПЕКАР, ИЖОРА и другие. Продукция данных компаний подходит для отечественных автомобилей. В нашем ассортименте есть карбюратор для ВАЗ-2107, -2108 и т.д.

Инжектор: определение, принцип работы, типы

Инжектор — это механизм, осуществляющий подачу топлива в камеру сгорания. Главное отличие от карбюраторной системы заключается в способе подачи топлива. В карбюраторных двигателях топливо буквально всасывается в цилиндр из-за разницы в давлении, при этом расходуется около 10% мощности двигателя. А вот инжектор впрыскивает топливо из форсунок в камеру сгорания.

Принцип работы инжектора следующий: у каждого цилиндра есть своя форсунка, они соединены топливной рампой. Электрический топливный насос нагнетает внутри форсунок избыточное давление. Электронная система (контроллер), получая информацию от множества датчиков, определяет момент, когда следует открыть форсунки и осуществить подачу топлива в камеру сгорания.

На любом инжекторном двигателе установлены датчики, который принимают информацию о:

• температуре охлаждающей жидкости;
• скорости автомобиля;
• детонационных процессах в двигателе;
• положении коленвала и частоте его вращения;
• электрическом напряжении в бортовой сети;
• расходе воздуха;
• положении заслонки.

Информацию с этих датчиков анализирует контроллер, который открывает и закрывает форсунки в нужный момент, регулирует подачу топлива, подает искру, определяет пропорцию смеси и т.д. Контроллер часто называют «мозгами». Именно наличие столь сложных электронных систем — главный недостаток инжектора.

В зависимости от количества форсунок и точки установки различают два вида инжекторов:

• система с центральным, или моно впрыском — на все цилиндры установлена одна форсунка. Как правило, она располагается на месте карбюратора. Инжекторы с такой конструкцией мало популярны;
• системы с распределенным впрыском — у каждого цилиндра своя форсунка.

Преимущества и недостатки различных систем подачи топлива

У инжектора и карбюратора есть как плюсы, так и минусы. Расскажем о них подробнее.

Карбюраторы имеют следующие преимущества:

• такая система проще в обслуживании и ремонте — специалисты, разбирающиеся в карбюраторах, есть практически в каждом городке;
• карбюраторы стоят дешевле, чем инжекторы, да и найти нужную модель, например, карбюратор для ВАЗ-2109, намного проще;
• такие системы подачи топлива намного менее чувствительны к качеству топлива и относительно безболезненно воспринимают заправку бензином с более низким октановым числом;
• даже на неисправном карбюраторе в большинстве случаях можно доехать до ближайшей СТО.

К недостаткам карбюраторов можно отнести повышенный расход топлива, невысокую надежность, чувствительность к внешней температуре (зимой двигатель замерзает, а летом — сильно нагревается).

Инжектор имеет следующие недостатки:

• цена — он существенно дороже, чем карбюратор;
• обслуживание — без специального оборудования невозможно провести диагностику и настройку инжектора;
• запчасти — электронное оборудование (датчики, контроллер) выходят из строя редко, однако если это произошло — готовьтесь к солидным денежным расходам;
• качество бензина — в бак машины с инжекторным двигателем нельзя заливать низкооктановое топливо.

У инжектора есть и целый ряд преимуществ:

• мощность — автомобиль с такой системой впрыска топлива на 5-10% процентов мощнее карбюраторного;
• экономичность — благодаря электронной системе расчета состава рабочей смеси инжектор экономнее карбюратора на 10-30%;
• экологичность — при работе инжекторного двигателя в атмосферу попадает на 50-75% меньше вредных веществ;
• надежность — такие системы редко выходят из строя;
• удобство — в холодное время инжекторный двигатель легко заводится и не требует длительного прогрева.

Так что же лучше? Ответ на этот вопрос дали за нас производители — сегодня уже практически все автомобили выпускают с инжекторными двигателями, хотя по нашим дорогам карбюраторные машины будут ездить еще долго. Поэтому, если Вам нужно купить карбюратор от проверенных временем отечественных производителей (ДААЗ, ПЕКАР, ИЖОРА), — обращайтесь в магазин AvtoALL.

Так что же выбрать?

Карбюраторный двигатель идеально подойдет для отдаленных районов или маленьких городов. Карбюратор довольно просто устроен, поэтому ремонт или замену можно сделать даже своими руками, если, конечно, Вы можете отличить отвертку от молотка. Да и к качеству топлива он менее прихотлив (например, карбюратор для ВАЗ-2107 отлично работает и на 92-м, и на 95-м бензине), что нередко имеет большое значение.

Инжектор же лучше подойдет жителям крупных городов, где есть множество высококлассных СТО и выбор качественного бензина. К тому же, в режиме городской езды инжекторный двигатель имеет пониженный (по сравнению с карбюраторным) расход топлива, что позволит существенно сэкономить.

Полезные советы по уходу за карбюратором и инжектором

Для того чтобы система впрыска топлива (неважно, инжекторная или карбюраторная) Вашего автомобиля прослужила долго, следует соблюдать несколько простых правил:

1. регулярно меняйте топливные и воздушные фильтры. Многие автомобилисты делают это вместе с заменой масла — так просто запомнить: меняешь масло и масляный фильтр, значит, меняешь и все остальные фильтра;
2. заправляйтесь только на проверенных АЗС и старайтесь не заливать бензин с низким октановым числом. Все это влияет на работу двигателя и его систем;
3. периодически чистите бензобак. В нём собирается ржавчина, грязь, вода — всё это забивает жиклеры или форсунки;
4. если возникла какая-то неисправность в инжекторе — лучше всего обратиться на СТО или к мастеру. Самостоятельный ремонт, если Вы не владеете специальными знаниями, может нанести серьезный вред.

Настройка карбюратора квадроцикла

Как отрегулировать карбюратор на квадроцикле? На что обратить внимание? Каковы признаки неправильной эксплуатации устройства? Об этом сегодня в нашей статье. Воспользовавшись предложенной инструкцией, вы шаг за шагом сможете настроить карбюратор без помощи специалистов.

Зачем вообще нужна настройка карбюратора

Для стабильной работы квадроцикла необходимо, чтобы двигатель получал оптимальное количество горючей смеси, соответствующей его диапазону оборотов. В противном случае могут возникнуть следующие проблемы:

• Сложности с заводом, постоянно глохнущий двигатель.
• Слабые характеристики мощности, вялый отклик на курок газа.
• Плохая динамика при разгоне с «низов», сопровождающаяся самопроизвольными рывками при движении.
• Провалы, наблюдающиеся преимущественно при совершении разгона.
• Большой расход топлива.
• Чрезмерное образование нагара на стенках камеры сгорания и, как следствие, перегрев мотора.

Что необходимо применить в таком случае:

1. Отрегулировать холостые обороты с помощью винта качества смеси и количества оборотов.
2. Настроить качество смеси при помощи иглы.
3. Произвести регулировку уровня топлива.

Важно! Осуществляйте настройку только при очищенном снаружи и внутри карбюраторе, а также при прогретом до рабочей температуры двигателе.

Как отрегулировать на квадроцикле холостые обороты карбюратора

1. Чтобы избавиться от конденсата, регулярно появляющегося в карбюраторе, слейте горючее из поплавковой камеры – прикройте топливный кран и до упора открутите винт №1. Дождитесь, когда бензин сольется полностью, и закрутите винт №1 назад.

2. Заведите транспортное средство и дайте ему прогреться в течение нескольких минут.
3. Закрутите болт качества смеси №2 до отказа. Движок на данном этапе заглохнет. Если такого не случилось, скорее всего, нарушена герметичность патрубков системы подачи воздуха. Проверьте. Затем проверните болт №2 на один оборот. Обогащение смеси происходит в направлении по часовой стрелке, обеднение – против.
4. Прибавьте холостых ходов при помощи винта №3 и заведите квадроцикл. Количество оборотов должно быть немногим выше обычного (в некоторых моделях болт регулировки холостых ходов расположен с правой стороны четырехколесника).

5. Открутите винт качества топливной смеси №2 так, чтобы силовой агрегат достиг максимальных оборотов – примерно 2-2,5 оборота.
6. Начните выравнивать количество холостых оборотов с помощью болта №3, пока не услышите ровный, без надрыва звук работы мотора.
7. Нажмите несколько раз на курок газа, чтобы проверить устойчивость оборотов на холостом ходу.

Примечание. Расположение болтов на каждой модели карбюратора может отличаться, поэтому изучите инструкцию, прилагающуюся к вашему аппарату.

Настройка качества смеси карбюратора квадроцикла на ходу

1. Заведите квадроцикл и совершите пробный заезд. Подождите, пока двигатель полностью остынет.

2. Проверьте состояние свечи. Для этого выкрутите колпачок и осмотрите свечу.

На что обратить внимание:

• Легкий коричневый налет по всей окружности изолятора – признак оптимальной работы карбюратора.
• Коричневый цвет с одной стороны изолятора – бедная смесь двигателя.
• Плотный черный нагар на изоляторе свечи – показатель того, что карбюратор подает слишком много топливной смеси во время движения квадроцикла.
• Абсолютно черная свеча, изолятор и электрод – слишком богатая смесь, которая дает чрезмерно высокий расход топлива и уменьшение мощности, а также загазованность камеры.
• Белый изолятор – недостаток подачи воздуха и бензина. Приводит к перегреву и повышенному расходу бензина.
• Полностью белая свеча – чересчур обедненная смесь.
• Кирпичный цвет – большой объем присадок с высоким содержанием металла в составе.
• Отсутствие нагара и одновременное плавление электрода – сильно обедненная смесь на высоких оборотах.
• Свеча с разрушенным наконечником – поломка центрального электрода с керамической юбкой.
• Свеча с масляным отложением внутри электрода – признак отработанных колец и маслосъемных колпачков.
• Блестящие вкрапления и стружка – разрушение двигателя вследствие езды на больших оборотах.
• Окисление – проблемы с поршневыми кольцами.

3. Открутите крышку иглы в верхней части карбюратора. Потяните иглу. Это главный элемент, регулирующий подачу топлива в камеру сгорания, так как игла соединена с курком газа. При нажатии на курок игла поднимается вверх, приоткрывая отверстие для подачи смеси горючего. Это напрямую влияет на рост мощности и скорости квадроцикла.

4. Достаньте тросик, затем нажмите на иглу, чтобы вытащить ее наружу. На игле размещено 5 пазов и стопорное кольцо. По умолчанию оно установлено в среднем значении. Чем ниже расположено стопорное кольцо, тем выше поднята игла, а, значит, подается много бензина и мало воздуха. Соответственно, чем выше кольцо – тем меньше бензина и больше воздуха.

5. Переставьте стопорное кольцо в нужном направлении, чтобы оптимизировать работу карбюратора. Вставьте иглу на свое место.

6. Заведите двигатель и нажмите на курок газа. При правильной регулировке двигатель не должен глохнуть от резкого нажатия.

И помните, прибегать к настройке иглы следует только в крайнем случае, когда регулировка винта качества и количества не приносит своих результатов.

Регулировка уровня топлива в поплавковой камере квадроциклов

Качество работы четырехколесника зависит от правильного уровня бензина в карбюраторе. Чрезмерное количество зальет свечи, прольется на землю и приведет к лишним расходам. Если же горючего поступает слишком мало, мотор попросту не заведется.

Как оптимально настроить подачу топлива

• 4-хтактные квадроциклы оснащены карбюраторами с непрозрачной трубкой дренажного шланга, свисающего вниз. Поэтому первым делом замените его на прозрачный.
• Свободный конец шланга поднимите вверх.
• Открутите дренажный винт слива рядом с трубкой, чтобы избавиться от лишнего топлива. По количеству жидкости, поступающей в трубку, определите уровень бензина в карбюраторе. Норма – это линия (допускается 1-1,5 мм ниже) соединения корпуса и поплавковой камеры.
• Чтобы отрегулировать уровень подачи горючего состава, откройте поплавковую камеру и найдите язычок, закрывающий запорную иглу.
• Подогнув язычок вниз, вы повысите интенсивность подачи топлива. Отогнув вверх – наоборот, понизите. Совершайте все манипуляции с осторожностью, так как конструкция довольно хрупкая.

Карбюраторы мотоциклетного типа. Основные принципы / Хабр

Здравствуйте, уважаемые читатели. Представляю вашему вниманию статью, посвященную карбюраторам мотоциклетного типа.

Наверняка многие из вас ездили на мотоцикле, а кто-то даже имеет его в собственности. Может быть, вы бывали на картодроме и с азартом соперничали на трассе под свист резины и рокот мотора. А может, вы просто по выходным обустраиваете дачу с помощью бензоинструмента. В этих и многих других случаях мы имеем дело с малолитражными двигателями внутреннего сгорания под управлением карбюратора. Но что это за деталь? Для чего нужна и из чего состоит? На какие характеристики влияет, как регулируется? На эти и ряд других вопросов вы сможете найти ответы в предлагаемой статье.

Давайте конкретизируем вопросы, которые рассмотрены по ходу повествования.

• В первой части будут рассмотрены основные вопросы образования и воспламенения горючей смеси.
• Вторая часть посвящена главной дозирующей системе, в ней же приводится описание методики подбора главного топливного жиклера по анализу состояния свечи зажигания.
• Третья часть посвящена вопросам формы и особенностям конструкции диффузора и дроссельной заслонки.
• Система холостого хода рассмотрена в четвертой части, помимо этого в ней рассматриваются вопросы работы системы в переходных режимах.
• В пятой части рассмотрен ряд вспомогательных устройств карбюратора, описываются их назначения, конструкции и способы регулировки.
• Шестая часть посвящена карбюраторам с постоянным разрежением у распылителя, получившим широкое распространение на четырехтактных двигателях.

Сегодня рассмотрим только первую часть. В виду большого объема предлагаемого к изучению материала части статьи будут сформированы как отдельные публикации.

P.S. Я понимаю, что материал подобного рода имеет только косвенное отношение к тематике портала. Однако и здесь в категории транспорт есть статьи, посвященные самодельному двухтактному ДВС и даже паровому двигателю. Эти примеры мотивировали меня опубликовать работу. Помимо этого, публикация на таком авторитетном и хорошо индексируемом ресурсе, как Хабр, поможет распространить материал и донести его до аудитории, интересующейся непосредственно карбюраторами. Всем приятного и, надеюсь, полезного чтения!

Карбюратор: основные принципы

Двигатели мотоциклов, работающие по циклу Отто, как двухтактные, так и четырехтактные, потребляют топливо, которое достаточно легко испаряется и имеет антидетонационные свойства, позволяющие образовывать смесь с горячим воздухом перед тем, как свеча зажигания инициирует поджиг. К таким видам топлива относится, например, коммерческий бензин, специальный бензин для соревнований, метанол и этиловый спирт.

Совсем иначе процесс смесеобразования проходит в двигателях, работающих по циклу Дизеля. В них применяется менее испаряемое топливо, антидетонационные свойства которого требуют производить смешивание с воздухом непосредственно в камере сгорания, в которой давление и температура соответствуют параметрам самовоспламенения топлива.

По этой причине управлять мощностью дизельного двигателя можно, регулируя только подачу топлива, без необходимости контроля воздушного потока. В двигателях, работающих по циклу Отто, в процессе смесеобразования необходимо контролировать как количество воздуха, так и количество топлива, потребляемого двигателем.

В автомобильных двигателях в большинстве случаев применяется система впрыска топлива с централизованным управлением. Блок управления регулирует время открытого состояния форсунки, в течение которого происходит поступление топлива в воздушный поток. Аналогичные системы были адаптированы и для некоторых высококлассных мотоциклетных двигателей. Однако применение карбюраторов все ещё остается актуальным.

Особенность принципа работы карбюратора заключается в том, что истечение топлива происходит под действием разрежения через систему жиклеров. Поэтому карбюраторы проектируют исходя из трех основных функций:

1. Управление мощностью двигателя согласно потребности водителя путем изменения воздушного потока;
2. Дозирование подачи топлива в воздушный поток с сохранением оптимального соотношения воздуха к топливу во всем рабочем диапазоне оборотов двигателя;
3. Гомогенизация топливовоздушной смеси для правильного воспламенения и горения.

Состав топливовоздушной смеси

Состав горючей смеси (A/F) -это массовое соотношение воздуха к топливу, которое потребляет двигатель. Оно определяется как

С химической точки зрения данное соотношение должно быть стехиометрическим, т.е. должно обеспечивать полное сгорание без избытка воздуха (бедная смесь) или остатков несгоревшего топлива (богатая смесь).

Стехиометрический состав

Числовое значение стехиометрического отношения зависит от типа топлива. Для коммерческого бензина оно варьируется от 14.5 до 14.8. Это значит, что для полного сгорания одной части бензина требуется 14.5-14.8 частей воздуха. Для двигателей, работающих на метаноле, это отношение снижается до 6.5, в то время как для этилового спирта оно равно 9.

Реальный состав смеси

Состав смеси, производимой карбюратором во время работы двигателя, не обязательно должен соответствовать стехиометрическому значению. В зависимости от конструкции двигателя и условий его работы (количества оборотов и величины нагрузки) часть топлива может не сгорать, по каким-либо причинам не попадая в камеру сгорания или вследствии неидеальности процесса горения. Изменение состава смеси может быть вызвано остатками продуктов сгорания в цилиндре, а также частичной потерей свежего заряда смеси через выхлопную систему. К изменению состава особенно чувствительны двухтактные двигатели.

Если рассмотреть заряд смеси, который непосредственно участвует в сгорании, можно прийти к выводу, что его состав должен быть богаче стехиометрического для компенсации вышеописанных явлений.

Состав смеси в зависимости от условий работы

Состав смеси должен варьироваться в определенных пределах, зависящих от условий работы двигателя. Установлено, что в общем случае состав смеси должен быть богаче на холостом ходу, в режиме ускорения и в режиме максимальной мощности. Напротив, в установившемся режиме состав может быть беднее, т.е. отношение воздуха к топливу может быть увеличено в сравнении с другими режимами работы.

Применительно к двухтактным двигателям понятия бедная и богатая смесь, как правило, не связаны со стехиометрическим отношением, так как они постоянно работают на смеси более богатой, чем стехиометрическая. Это верно и для многих четырехтактных двигателей, но в основном они работают на более бедной смеси, чем двухтактные.

Система подачи топлива в карбюратор

Принцип работы

Вариант конструкции системы подачи топлива представлен на рисунке.

Система подачи топлива в карбюратор: 1 — канал, соединяющий поплавковую камеру с атмосферой; 2 — направляющая поплавка; 3 — поплавок; 4 — рычаг взаимодействия с топливным клапаном; 5 — штуцер топливоподачи; 6 — сетчатый фильтр; 7 — седло клапана; 8 — игла клапана; 9 — ось качения рычага 4

Топливо, поступающее из бака, поддерживается на постоянном уровне внутри поплавковой камеры. За это отвечает поплавок и связанный с ним клапан. Поплавок свободно перемещается вместе с уровнем топлива, регулируя тем самым проходное сечение клапана. По мере расхода топлива двигателем уровень в поплавковой камере понижается, поплавок опускается и приоткрывает клапан, тем самым позволяя поступить топливу из бака. Уровень топлива начинает расти, поплавок поднимается и в определенной точке закрывает клапан, после чего процесс повторяется.

Общий вид поплавковой камеры (a), топливный клапан (b)

Таким образом удается поддерживать практически постоянный напор топлива на различные жиклеры. Другими словами, высота, на которую необходимо подняться топливу для начала распыления под действием разрежения, остается постоянной. На рисунке показан карбюратор в разрезе с изображением основных систем. Желтым выделен уровень топлива, поддерживаемый в поплавковой камере.

Карбюратор в разрезе с изображением основных систем

Конструкция и способы регулировки

Рассмотрим более подробно систему: поплавок — клапан.

Топливный клапан состоит из запорной иглы и седла, впрессованного или вкрученного в корпус карбюратора. Кончик иглы обрезинен. Состав резины хорошо совместим с коммерческим бензином, но при использовании специализированных топлив, например спиртосодержащих, необходимо убедиться в совместимости с материалами уплотнений на предмет ухудшения качества работы карбюратора. Во многих конструкциях запорных игл применяется пружинный толкатель, взаимодействующий с поплавком для уменьшения вибрации иглы, порождаемой движением мотоцикла и перемещением топлива в поплавковой камере.

Топливный клапан

Проходное сечение топливного клапана является регулировочным параметром, так как определяет максимальный расход топлива. Если сечение слишком маленькое, поплавковая камера может опустеть, потому что расход топлива будет превышать приход в текущих условиях работы двигателя (как правило, в режиме полной нагрузки). Поработав какое-то время в таком режиме, двигатель может выйти из строя вследствие переобеднения горючей смеси.

Уровень топлива также является регулировочным параметром карбюратора, что следует из принципа работы, так как дозировка расхода топлива меняется с уровнем, тем самым влияя на состав смеси.

Регулировка уровня топлива осуществляется изменением двух параметров:

• веса поплавка;
• геометрии рычага, соединяющего поплавок с клапаном.

С установкой более тяжелого поплавка уровень топлива повысится вследствие компенсации его более низкой плавучести. Это приведет к обогащению смеси, если не менять другие параметры. В обратной ситуации, при установке более легкого поплавка, уровень топлива понизится вследствии уменьшения выталкивающей силы. Это приведет к раннему закрытию клапана и перестройке карбюратора на более бедную смесь. Поэтому поплавки классифицируются по весу и должны быть установлены на соответствующую высоту согласно предписанным стандартам.

Способ контроля высоты установки поплавков показан на рисунке. Когда необходимо произвести регулировку уровня и нет возможности изменять вес поплавка, можно изменить геометрию рычага, воздействующего на клапан. В этом случае, поплавок закроет клапан раньше (при меньшем уровне) или позже (при большем уровне) при одинаковом весе.

Замер высоты установки поплавка

Особенности условий работы

Высокий уровень топлива точно так же, как и низкий, влияет на работу всех систем карбюратора на всех режимах работы двигателя. Однако нужно отметить, что слишком низкий уровень топлива в поплавковой камере может привести к недостаточному напору топлива на жиклерах, что вызовет опасное для работы двигателя переобеднение смеси. Это может произойти при перемещении топлива внутри поплавковой камеры во время ускорений, которым подвергается транспортное средство. В этом случае (что в основном происходит на внедорожных или на трековых мотоциклах при поворотах и резких торможениях), если уровень слишком низкий, какой-либо жиклер может внезапно завоздушиться.

Для предотвращения подобной ситуации в некоторых конструкциях применяются специальные дефлекторы вокруг жиклеров, их также называют успокоители (пример подобного устройства будет приведен в следующей публикации). Назначение успокоителя — удержать как можно больше топлива рядом с жиклером во всех возможных условиях работы.

Продолжение следует…

Карбюраторы мотоциклетного типа. Диффузор и дроссельная заслонка / Хабр

Здравствуйте, уважаемые читатели. Настало время публикации очередной части статьи про карбюраторы малолитражных двигателей.

Мы уже полностью рассмотрели главную дозирующую систему.

Сегодня рассмотрим особенности конструкций диффузора и дроссельной заслонки.

Большинство карбюраторов мотоциклетного типа имеют в своей основе диффузор переменного сечения и дозирующую иглу. Управление сечением диффузора осуществляется с помощью дроссельной заслонки цилиндрической или плоской формы. Дроссельная заслонка скомпонована с дозирующей иглой. Получается, что регулирование подачи топлива осуществляется одновременно с изменением сечения диффузора. Подробнее об управлении сечением рассказано в этой публикации.

Пропускная способность диффузора

Диффузор — один из основных элементов карбюратора. К определяющим параметрам диффузора относится его диаметр. Выбор диаметра строго зависит от требований, предъявляемых к двигателю. Численные значения диаметра диффузора и других важных параметров изначально определяют исходя из инженерной практики и опыта проектирования различных мотоциклов и двигателей к ним. Окончательный подбор диаметра осуществляется при испытаниях на двигателе.

К примеру, малокубатурные двухтактные двигатели, применяемые на мопедах и скутерах, оснащаются карбюраторами с диаметром диффузора от 12 до 14 мм. На 125-кубовых спортивных двигателях используются диффузоры с диаметром от 36 до 40 мм. На гоночных двигателях с золотниковым газораспределением можно встретить карбюраторы с еще большим диффузором. Такая тенденция связана с тем, что диаметр диффузора определяет максимальную пропускную способность главного воздушного канала, т.е. — максимальное наполнение цилиндра. Чем бóльшую мощность предполагается развить, тем больше должен быть диффузор, так как он будет оказывать меньшее сопротивление потоку смеси.

Однако большой диаметр диффузора делает двигатель менее приемистым, так как ухудшает распыление топлива в режимах малых и средних нагрузок. Для двигателей, работающих в широком диапазоне оборотов, приемистость важнее максимальной мощности. В таком случае применяются карбюраторы с диффузором небольшого сечения, что позволяет улучшить истечение топлива за счет большего разрежения.

Чтобы увеличить пропускную способность, не меняя диаметр диффузора, применяют специальные вставки для исключения ступенчатого изменения сечения на пути потока воздуха, снижая тем самым паразитные завихрения.

Форма диффузора

После определения площади сечения необходимо определить форму, которой будет ограничена эта площадь.

Для спортивных и других высокопроизводительных двигателей, у которых первостепенен режим максимальной мощности, предпочтительна круглая форма. Круг — это фигура с наименьшим периметром среди прочих фигур одинаковой площади, поэтому стенки диффузора круглой формы оказывают наименьшее сопротивление воздушному потоку.

На двигателях, где важно плавное управление мощностью, применяются карбюраторы с овальным сечением диффузора. Встречаются и более сложные формы, например, форма «щита», как прозвали ее инженеры Dellorto — дальнейшая эволюция овальной формы.

Формы диффузоров: a — овальная форма, b — форма «щита»

Как уже было упомянуто, при малом диаметре диффузора двигатель обладает лучшей приемистостью за счет поддержания высокой скорости воздушного потока в карбюраторе. При небольших подъемах дроссельной заслонки овальный профиль образует меньшее сечение. В этом случае карбюратор работает так, как будто имеет диффузор меньше, чем есть на самом деле. У карбюраторов в форме щита на малых подъемах площадь сечения еще меньше в сравнении с просто овальной. Это делает двигатель еще более отзывчивым на изменение положения ручки газа, что бывает очень важно для некоторых моторов с автоматической трансмиссией.

Сложная форма диффузора позволяет улучшить качество смеси на неустановившихся режимах, не ухудшая наполнение цилиндра при полностью открытом дросселе, так как на полном подъеме площадь увеличивается до рассчитанной на режим максимальной мощности. Помимо этого, сложная форма диффузора позволяет расширить диапазон рабочих оборотов и делает управление мощностью более прогнозируемым для водителя.

Таким образом, можно утверждать, что наполняемость цилиндра в основном определяется диаметром диффузора и формой его сечения (как в поперечной, так и в продольной плоскости). Также на наполняемость влияет форма входного устройства карбюратора и геометрические параметры смесительной камеры.

Дроссельная заслонка

Дроссельная заслонка является регулирующим элементом карбюратора, соединенным с органом управления газом посредством гибкой связи. Она регулирует проходное сечение диффузора, перемещаясь перпендикулярно к оси главного воздушного канала. Во многих моделях карбюраторов дроссельная заслонка представляет из себя цилиндр, перемещающийся на скользящей посадке внутри корпуса карбюратора.

Даже в карбюраторах с постоянным разрежением (в литературе встречается термин — с постоянной скоростью потока), в которых дроссельная заслонка совершает вращательные движения, есть клапан, регулирующий сечение путем перпендикулярного перемещения к оси диффузора. Конструкция и принцип работы подобных карбюраторов будет рассмотрен позже, так как их особенности заслуживают отдельного раздела.

Дроссельные заслонки классифицируются по форме на цилиндрические и плоские (еще их называют шиберные — Термин является уместным, так как в соответствии с ГОСТ 24856-2014 «Арматура трубопроводная. Термины и определения» шиберная задвижка определяется как «параллельная задвижка, у которой запирающий элемент выполнен в виде пластины»). На рисунке ниже представлено сравнение размеров круглой и плоской заслонок. Плоская дроссельная заслонка создает меньше паразитных завихрений под собой за счет сокращения длины диффузора.

Общий вид круглой и плоской дроссельной заслонок. Цветом выделены направляющие отверстия для дозирующих игл по центру заслонок.

На следующем рисунке демонстрируется разница в длинах главных воздушных каналов при применении круглой и плоской заслонки. Видно, что у карбюратора с плоской дроссельной заслонкой канал короче, значит сопротивление потоку воздуха оказывается меньшее.

Сравнение длин главных воздушных каналов при цилиндрической и плоской заслонках

Диффузоры современных карбюраторов тщательно прорабатываются для уменьшения паразитных завихрений в местах сопряжения дроссельной заслонки с корпусом карбюратора. Например, на рисунке ниже под буквой a изображен карбюратор Dellorto серии VHSD (Например, обозначение PH в серии карбюраторов Dellorto расшифровывается как P (Piston) — цилиндрическая дроссельная заслонка, H (Horisontal) — горизонтальная ориентация продольной оси главного воздушного канала. Буква V (Valve) в названии других линеек (например VHSD) обозначает наличие плоской дроссельной заслонки), в диффузоре которого видны два тонких направляющих паза по которым, как гильотина, перемещается дроссельная заслонка.

А на рисунке под буквой b демонстрируется дроссельная заслонка карбюратора серии VHSB, установленная в специальный «стаканчик», который служит направляющей для ее перемещения. Заслонка в сборе со стаканчиком устанавливается в цилиндрическое посадочное место корпуса карбюратора.

a — направляющие для перемещения дроссельной заслонки, b — стаканчик-направляющая для дроссельной заслонки.

Дроссельная заслонка карбюраторов с дозирующей иглой как плоская, так и цилиндрическая имеет скос, который влияет на смесеобразование при малых подъемах дросселя. Заслонка с небольшим скосом обогащает смесь вплоть до 1/4 подъема дросселя, но, если смесь слишком богатая, можно взять заслонку с большим скосом. Следует иметь в виду, что даже небольшое изменение этого регулировочного параметра может существенно сказаться на смесеобразовании.

Дроссельные заслонки с различным скосом

Паразитные эффекты

В карбюраторах четырехтактных двигателей может наблюдаться эффект залипания дроссельной заслонки в закрытом состоянии из-за очень сильного прижимного действия низкого давления во впускном тракте. Для уменьшения этого эффекта, а также предотвращения быстрого износа, приводящего к паразитному подсосу воздуха, поверхность покрывается хромом для увеличения твердости и гладкости (рисунок ниже под буквой a).

Этот же эффект вынуждает применять весьма жесткие возвратные пружины для обеспечения закрытия дроссельной заслонки. Однако, поскольку жесткость пружины определяет усилие на ручке газа со стороны водителя, следует стремиться к минимизации трения между заслонкой и корпусом. Например, на рисунке ниже под буквой b представлена хромированная дроссельная заслонка с возвратной пружиной спортивного карбюратора линейки VHSD. Видно, что применена пружина весьма скромных размеров, но ее усилия вполне достаточно для закрытия дросселя, так как хромовое покрытие заслонки существенно снижает трение о корпус.

a — хромированные дроссельные заслонки, b — дроссельная заслонка с возвратной пружиной

Ранее мы отмечали преимущества плоской дроссельной заслонки, но и она не лишена недостатков. Плоская дроссельная заслонка вносит трудности при размещении переходного отверстия системы холостого хода. Это отверстие (отверстия) необходимо для подачи топлива в момент, когда отверстие малых оборотов холостого хода уже не может подавать требуемое количество топлива, а главная дозирующая система еще не включилась в работу. В технологическом цикле изготовления карбюратора эти отверстия сверлят после обработки главного топливного колодца и, для должного функционирования, располагают чуть дальше кромки дроссельной заслонки. При плоском дросселе отверстия располагаются очень близко к распылителю, что усложняет компоновку. Но, несмотря на это, карбюраторы с плоским дросселем являются наиболее совершенными в своей конструкции.

Продолжение следует…

Ремонт карбюратора автомобиля — цена в сервисах Москвы и Санкт-Петербурга

Старые модели бензиновых двигателей оснащаются карбюраторной системой подачи топлива, работа которой имеет ряд особенностей. Учитывая сложность настройки узла, ремонт карбюратора должен проводиться исключительно мастерами, специализирующимися на топливных системах старого типа.

Как мы ремонтируем карбюраторы

В условия сервисного центра РОЛЬФ выполняется ремонт карбюраторов в Москве вне зависимости от марки и модели автомобиля, года выпуска. На необходимость срочного ремонта узла указывают следующие признаки:

• затруднённый запуск двигателя как на холодную, так и на горячую;
• нестабильная работа мотора на холостых оборотах;
• ощутимые «провалы» при нажатии на педаль газа;
• заметное снижение динамики авто;
• появление чёрного дыма из выхлопной трубы;
• резкое увеличение расхода топлива;
• «выстрелы» и хлопки при перегазовке;
• детонация ДВС после выключения зажигания;
• ощутимый запах бензина в моторном отсеке или салоне авто.

Как показала практика, довольно часто причиной обращения автовладельцев в наш сервис в Москве становятся следующие неисправности:

• засорение топливных или воздушных жиклёров;
• выход из строя приводов заслонок: повреждение пружин или механическая деформация привода;
• выход из строя электромагнитного клапана холостого хода;
• нарушение герметичности ввиду повреждения прокладок;
• нарушение регулировки поплавков в топливной камере;
• износ шлангов топливопровода или подвода охлаждающей жидкости.

Комплексный ремонт карбюратора в сервисе РОЛЬФ выполняется мастерами поэтапно и включает в себя следующие основные шаги:

1. Тщательный визуальный осмотр, проверка работы мотора на холостом ходу.
2. Диагностика системы подачи топлива: проверка исправности бензонасоса, выявление следов потёков бензина и повреждений топливных шлангов.
3. Полная разборка узла с составлением дефектовки.
4. Настройка поплавков в камере топливоподачи.
5. Промывка топливных и воздушных жиклёров, калибровка отверстий.
6. Замена прокладок, регулировка зазоров заслонок камер.
7. Проверка работоспособности клапана холостого хода, при необходимости — его замена.
8. Сборка и установка узла, проверка работы ДВС.

Профессиональный ремонт карбюратора и его тонкая настройка позволят вам снизить расход топлива, добиться максимальной отдачи от двигателя и обеспечить его стабильный запуск, вне зависимости от погодных и температурных факторов.

Записаться на ремонт карбюратора в Москве или получить консультацию мастера можно, обратившись к представителям сервиса. Просто позвоните нам по телефону +7 (495) 785-19-93 или отправьте заявку на обратный звонок.

В чём особенность моторов с карбюратором?

В двигателях такого типа формирование топливовоздушной смеси происходит непосредственно в карбюраторных камерах. Поэтому они очень чувствительны к составу и качеству топлива, уровню очистки воздуха. Настройка и ремонт карбюраторов — это технически сложный процесс, качественно выполнить который в Москве могут далеко не все специалисты.

Как работает карбюратор?

Как работает карбюратор? — Объясни это Рекламное объявление

Криса Вудфорда. Последнее изменение: 2 февраля 2021 г.

Топливо плюс воздух равны движению — это фундаментальная наука, лежащая в основе большинства транспортных средств. которые путешествуют по суше, морю или небу. Легковые, грузовые и автобусы превращают топливо в энергию, смешивая его с воздухом и сжигая в металлические цилиндры внутри их двигателей. Сколько именно топлива и воздуха потребность двигателя меняется от момента к моменту, в зависимости от того, как долго он работал, как быстро вы идете, и множество других факторы.В современных двигателях используется система электронного управления. называется впрыск топлива , чтобы регулировать топливно-воздушную смесь, чтобы ровно с той минуты, когда вы поворачиваете ключ, до момента, когда вы переключаете двигатель снова выключится, когда вы доберетесь до места назначения. Но пока эти были изобретены умные устройства, практически все двигатели полагались на гениальные устройства для смешивания воздуха и топлива, называемые карбюраторами (пишется «карбюратор» в некоторых странах часто сокращается до просто «карбюратор»). Какие они и как работают? Давайте посмотрим внимательнее!

Иллюстрация: Карбюраторы в двух словах: они добавляют топливо (красный) к воздуху (синий), чтобы получилась смесь, подходящая для горения в цилиндрах.Цилиндры современных автомобилей более эффективно питаются от систем впрыска топлива, которые потребляют меньше топлива и меньше загрязняют окружающую среду. Но вы по-прежнему найдете карбюраторы в двигателях старых автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

Как двигатели сжигают топливо

Двигатели — вещи механические, но они тоже химические вещи: они разработан на основе химической реакции под названием сгорание : когда вы сжигаете топливо в воздухе, вы выделяете тепловую энергию и производите углерод диоксид и вода как отходы.Чтобы эффективно сжигать топливо, вы нужно использовать много воздуха. Это относится и к автомобильному двигателю. что касается свечи, костра на открытом воздухе, угля или дрова в чьем-то доме.

С костром вам никогда не придется беспокоиться о том, что у вас слишком много или слишком мало воздуха. При пожарах внутри помещений запас воздуха сокращается, и гораздо важнее. Недостаток кислорода вызовет пожар в помещении (или даже устройство для сжигания топлива, такое как газовая печь центрального отопления (котел), чтобы производить опасные загрязнения воздуха, в том числе токсичные угарный газ.

Рекламные ссылки

Иллюстрация: Теоретически двигателю автомобиля требуется в 14,7 раз больше воздуха, чем топлива, если воздушно-топливная смесь должна гореть должным образом. Это называется стехиометрической смесью, и она состоит из 94 процентов воздуха и 6 процентов топлива. На практике соотношение может быть другим.

С автомобильным двигателем все немного сложнее. Если у тебя есть достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется стехиометрическая смесь . (Стехиометрия — это часть химии, эквивалент в аптеке, чтобы убедиться, что у вас ровно достаточно каждого ингредиента прежде чем приступить к приготовлению по рецепту.) В случае автомобильного двигателя, соотношение обычно составляет около 14,7 частей воздуха на 1 часть топлива (хотя это зависит от того, из чего состоит топливо). Слишком много воздуха и недостаточно топлива означает, что двигатель горит «обедненный», при слишком большом количестве топлива и недостатке воздуха называется горящий «богатый». Слишком много воздуха (слегка бедная смесь) дает лучшую экономию топлива, а немного меньше (слегка богатая смесь) дает лучшие характеристики. Слишком много воздуха так же плохо, как и слишком много воздуха. маленький; оба по-разному вредны для двигателя.

«Карбюратор называют« сердцем »автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать надлежащую мощность или работать плавно, если его« сердце »не выполняет свои функции должным образом».

Эдвард Кэмерон, The New York Times, 1910

Что такое карбюратор?

Бензиновые двигатели

рассчитаны на то, чтобы всасывать точно необходимое количество воздуха, поэтому топливо горит должным образом, независимо от того, запускается ли двигатель с холодного или нагревается на максимальной скорости.Получение правильной топливно-воздушной смеси — это работа умного механического устройства под названием карбюратор : трубка, через которую воздух и топливо попадают в двигатель через клапаны, смешивая их вместе в разных количествах, чтобы удовлетворить широкий спектр различных условия вождения.

Вы можете подумать, что «карбюратор» — довольно странное слово, но оно происходит от глагола «карбюратор». Это химический термин, означающий обогащение газа путем соединения его с углеродом. или углеводороды. Итак, технически карбюратор — это устройство, насыщающее воздух (газ) топливом. (углеводород).

Кто изобрел карбюратор?

Карбюраторы существуют с конца 19 века. века, когда они были впервые разработаны пионером автомобилестроения (и Основатель Mercedes) Карл Бенц (1844–1929). Были раньше попытки «карбюрирования» другими способами. Например, французский пионер двигателей Жозеф Этьен Ленуар (1822–1900) первоначально использовал вращающийся цилиндр. с прикрепленными губками, которые погружались в топливо, когда они поворачивались, вытащив его из контейнера и подмешав в воздух, они это сделали.[1]

На приведенной ниже диаграмме, которую я раскрасил, чтобы облегчить восприятие, показан исходный Конструкция карбюратора Benz с 1888 года; основной принцип работы (объясненный во вставке ниже) остается неизменным и по сей день.

Изображение: очень упрощенная схема оригинального карбюратора Карла Бенца из его патент 1888 года. Топливо из бака (синий, D) поступает в так называемый генератор (зеленый, A). внизу, где он испаряется. Пары топлива проходят через серую трубу и встречаются с воздухом. вниз по той же трубе, которая выходит из атмосферы через перфорацию вверху.Воздух и топливо смешиваются в красной камере (F), затем проходят через клапан (бирюзовый, G) в цилиндр H, где они сжечь, чтобы получить силу. Иллюстрация из патента США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г., любезно предоставлено Управлением по патентам и товарным знакам США.

Как работает карбюратор?

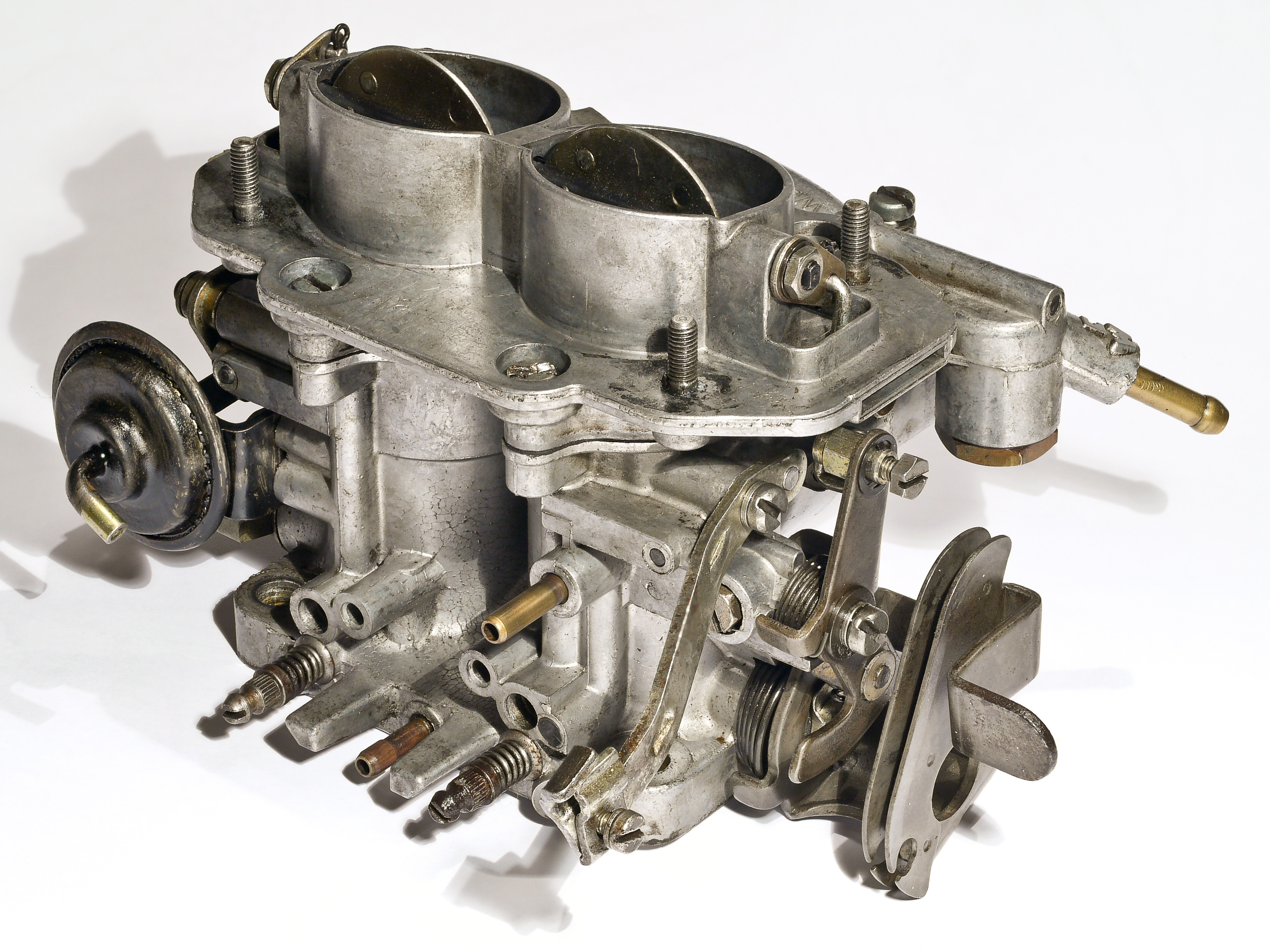

Фото: На типичный карбюратор особо не на что смотреть! Фото Дэвида Хоффмана любезно предоставлено ВМС США.

Карбюраторы довольно сильно различаются по конструкции и сложности. Самый простой из возможных — по существу большой вертикальный воздуховод над цилиндрами двигателя с горизонтальный топливопровод, присоединенный с одной стороны.Когда воздух течет вниз трубу, она должна проходить через узкий перегиб посередине, который заставляет его ускоряться и заставляет его давление падать. Это изломано секция называется трубкой Вентури . Падающее давление воздуха создает эффект всасывания, который втягивает воздух через топливопровод на сторона.

Иллюстрация: Эффект Вентури: когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.Это пример закона сохранения энергии: если бы давление не упало, жидкость, втекая в узкое сечение, набирала бы дополнительную энергию, что нарушило бы один из самых основных законов физики.

Воздушный поток втягивает топливо, чтобы присоединиться к нему, что нам как раз и нужно, но как мы можем регулировать топливовоздушную смесь? Карбюратор имеет два поворотных клапаны над и под трубкой Вентури. Вверху есть клапан под названием дроссель , который регулирует, сколько воздуха может проходить в.Если заслонка закрыта, через трубу проходит меньше воздуха, и Вентури всасывает больше топлива, поэтому двигатель становится более богатым топливом. смесь. Это удобно, когда двигатель холодный, при первом запуске и работает довольно медленно. Под трубкой Вентури есть второй клапан назвал дроссель . Чем больше открыта дроссельная заслонка, тем больше воздух проходит через карбюратор и чем больше топлива он затягивает из трубу в сторону. При поступлении большего количества топлива и воздуха двигатель высвобождает больше энергии и дает больше мощности, и машина едет быстрее.Вот почему открытие дроссельной заслонки заставляет машину ускоряться: это эквивалентно подуванию костра, чтобы подать больше кислорода и сделать его горят быстрее. Дроссель соединен с педалью акселератора в машине или дроссельной заслонке на руле мотоцикла.

Впуск топлива в карбюратор немного сложнее, чем мы описывали до сих пор. К топливной трубе прикреплен миниатюрный топливный бак, называемый поплавковая камера подачи (небольшая емкость с поплавком и клапаном внутри).По мере того, как камера подает топливо в карбюратор, уровень топлива опускается, и поплавок падает вместе с ним. Когда поплавок опускается ниже определенного уровня, он открывает клапан, позволяющий подавать топливо. в камеру, чтобы заправить ее из основного бензобака. Когда камера заполняется, поплавок поднимается, закрывает клапан, и подача топлива снова отключается. (В поплавковая подающая камера работает как унитаз, с поплавком эффективно выполняет ту же работу, что и шаровой кран — клапан, который помогает наполнять унитаз после промывки используйте необходимое количество воды.Что общего у автомобильных двигателей и туалетов? Больше, чем вы могли подумать!)

Итак, вот как это все работает:

1. Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
2. При первом запуске двигателя дроссель (синий) можно настроить так, чтобы он почти блокировал верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
3. В центре трубки воздух проходит через узкий изгиб, называемый трубкой Вентури. Это заставляет его ускориться и заставляет его давление падать.
4. Падение давления воздуха приводит к всасыванию топливопровода (справа) и всасыванию топлива (оранжевый).
5. Дроссель (зеленый) — это клапан, который поворачивается для открытия или закрытия трубы. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, а автомобиль едет быстрее.
6. Смесь воздуха и топлива стекает в цилиндры.
7. Топливо (оранжевый) подается из мини-топливного бака, называемого камерой поплавковой подачи.
8. Когда уровень топлива падает, поплавок в камере опускается и открывает клапан вверху.
9. Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставит поплавок подняться и снова закрыть клапан.

Рекламные ссылки

Узнать больше

На этом сайте

Книги

Для читателей постарше

Для младших читателей

• Car Science Ричард Хаммонд.Дорлинг Киндерсли, 2007. От материалов, из которых они сделаны, до того, как они рассекают воздух, эта книга объясняет науку, которая заставляет машины двигаться (возраст от 9 до 12 лет).

Видео

• Карбюраторы — объяснение: это видео с сайта Engineering Explained охватывает почти то же самое, что и моя статья, но рассказывает нам о том, что происходит. Он также распространяется на карбюраторы со второй трубкой Вентури.
• Карбюраторы поплавкового типа, объясненные Пимпинпенцем. Хороший четкий обзор поплавкового карбюратора с игольчатым клапаном.

Статьи

Патенты

Для получения более подробной технической информации посетите эти:

• Патент США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г. Оригинальное устройство для смешивания топлива с воздухом, изобретенное в конце 19 века пионером автомобилестроения Карлом Бенцем.
• Патент США 1520261: Карбюратор Джорджа Ф. Риттера и др., Tillotson Manufacturing. 23 декабря 1924 года. Типичный карбюратор начала 20 века.
• Патент США 1938497: Карбюратор Чарльза Н.Пог. 5 декабря 1933 г. Эта конструкция предназначена для испарения большего количества топлива и обеспечения большей мощности двигателя.
• Патент США 4 501 709: Карбюратор Вентури с регулируемым приводом от Тадахиро Ямамото и Тадаки Оота, Nissan. 26 февраля 1985 г. В этом более современном типе карбюратора размер трубки Вентури изменяется автоматически, чтобы поддерживать постоянный уровень всасывания.

Список литературы

1. ↑ Газовые и нефтяные двигатели: Практическое руководство по внутреннему сгоранию Двигатель Уильяма Робинсона.Э. и Ф. Spon, 1890, с.175.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2009/2021) Карбюраторы. Получено с https://www.explainthatstuff.com/how-carburetors-work.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Как работает карбюратор?

Как работает карбюратор? — Объясни это Рекламное объявление

Криса Вудфорда.Последнее изменение: 2 февраля 2021 г.

Топливо плюс воздух равны движению — это фундаментальная наука, лежащая в основе большинства транспортных средств. которые путешествуют по суше, морю или небу. Легковые, грузовые и автобусы превращают топливо в энергию, смешивая его с воздухом и сжигая в металлические цилиндры внутри их двигателей. Сколько именно топлива и воздуха потребность двигателя меняется от момента к моменту, в зависимости от того, как долго он работал, как быстро вы идете, и множество других факторы. В современных двигателях используется система электронного управления. называется впрыск топлива , чтобы регулировать топливно-воздушную смесь, чтобы ровно с той минуты, когда вы поворачиваете ключ, до момента, когда вы переключаете двигатель снова выключится, когда вы доберетесь до места назначения.Но пока эти были изобретены умные устройства, практически все двигатели полагались на гениальные устройства для смешивания воздуха и топлива, называемые карбюраторами (пишется «карбюратор» в некоторых странах часто сокращается до просто «карбюратор»). Какие они и как работают? Давайте посмотрим внимательнее!

Иллюстрация: Карбюраторы в двух словах: они добавляют топливо (красный) к воздуху (синий), чтобы получилась смесь, подходящая для горения в цилиндрах. Цилиндры современных автомобилей более эффективно питаются от систем впрыска топлива, которые потребляют меньше топлива и меньше загрязняют окружающую среду.Но вы по-прежнему найдете карбюраторы в двигателях старых автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

Как двигатели сжигают топливо

Двигатели — вещи механические, но они тоже химические вещи: они разработан на основе химической реакции под названием сгорание : когда вы сжигаете топливо в воздухе, вы выделяете тепловую энергию и производите углерод диоксид и вода как отходы. Чтобы эффективно сжигать топливо, вы нужно использовать много воздуха. Это относится и к автомобильному двигателю. что касается свечи, костра на открытом воздухе, угля или дрова в чьем-то доме.

С костром вам никогда не придется беспокоиться о том, что у вас слишком много или слишком мало воздуха. При пожарах внутри помещений запас воздуха сокращается, и гораздо важнее. Недостаток кислорода вызовет пожар в помещении (или даже устройство для сжигания топлива, такое как газовая печь центрального отопления (котел), чтобы производить опасные загрязнения воздуха, в том числе токсичные угарный газ.

Рекламные ссылки

Иллюстрация: Теоретически двигателю автомобиля требуется в 14,7 раз больше воздуха, чем топлива, если воздушно-топливная смесь должна гореть должным образом.Это называется стехиометрической смесью, и она состоит из 94 процентов воздуха и 6 процентов топлива. На практике соотношение может быть другим.

С автомобильным двигателем все немного сложнее. Если у тебя есть достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется стехиометрическая смесь . (Стехиометрия — это часть химии, эквивалент в аптеке, чтобы убедиться, что у вас ровно достаточно каждого ингредиента прежде чем приступить к приготовлению пищи по рецепту.) В случае автомобильного двигателя, соотношение обычно составляет около 14.7 частей воздуха на 1 часть топлива (хотя это зависит от того, из чего состоит топливо). Слишком много воздуха и недостаточно топлива означает, что двигатель горит «обедненный», при слишком большом количестве топлива и недостатке воздуха называется горящий «богатый». Слишком много воздуха (слегка бедная смесь) дает лучшую экономию топлива, а немного меньше (слегка богатая смесь) дает лучшие характеристики. Слишком много воздуха так же плохо, как и слишком много воздуха. маленький; оба по-разному вредны для двигателя.

«Карбюратор называют« сердцем »автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать надлежащую мощность или работать плавно, если его« сердце »не выполняет свои функции должным образом».

Эдвард Кэмерон, The New York Times, 1910

Что такое карбюратор?

Бензиновые двигатели

рассчитаны на то, чтобы всасывать точно необходимое количество воздуха, поэтому топливо горит должным образом, независимо от того, запускается ли двигатель с холодного или нагревается на максимальной скорости.Получение правильной топливно-воздушной смеси — это работа умного механического устройства под названием карбюратор : трубка, через которую воздух и топливо попадают в двигатель через клапаны, смешивая их вместе в разных количествах, чтобы удовлетворить широкий спектр различных условия вождения.

Вы можете подумать, что «карбюратор» — довольно странное слово, но оно происходит от глагола «карбюратор». Это химический термин, означающий обогащение газа путем соединения его с углеродом. или углеводороды. Итак, технически карбюратор — это устройство, насыщающее воздух (газ) топливом. (углеводород).

Кто изобрел карбюратор?

Карбюраторы существуют с конца 19 века. века, когда они были впервые разработаны пионером автомобилестроения (и Основатель Mercedes) Карл Бенц (1844–1929). Были раньше попытки «карбюрирования» другими способами. Например, французский пионер двигателей Жозеф Этьен Ленуар (1822–1900) первоначально использовал вращающийся цилиндр. с прикрепленными губками, которые погружались в топливо, когда они поворачивались, вытащив его из контейнера и подмешав в воздух, они это сделали.[1]

На приведенной ниже диаграмме, которую я раскрасил, чтобы облегчить восприятие, показан исходный Конструкция карбюратора Benz с 1888 года; основной принцип работы (объясненный во вставке ниже) остается неизменным и по сей день.

Изображение: очень упрощенная схема оригинального карбюратора Карла Бенца из его патент 1888 года. Топливо из бака (синий, D) поступает в так называемый генератор (зеленый, A). внизу, где он испаряется. Пары топлива проходят через серую трубу и встречаются с воздухом. вниз по той же трубе, которая выходит из атмосферы через перфорацию вверху.Воздух и топливо смешиваются в красной камере (F), затем проходят через клапан (бирюзовый, G) в цилиндр H, где они сжечь, чтобы получить силу. Иллюстрация из патента США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г., любезно предоставлено Управлением по патентам и товарным знакам США.

Как работает карбюратор?

Фото: На типичный карбюратор особо не на что смотреть! Фото Дэвида Хоффмана любезно предоставлено ВМС США.

Карбюраторы довольно сильно различаются по конструкции и сложности. Самый простой из возможных — по существу большой вертикальный воздуховод над цилиндрами двигателя с горизонтальный топливопровод, присоединенный с одной стороны.Когда воздух течет вниз трубу, она должна проходить через узкий перегиб посередине, который заставляет его ускоряться и заставляет его давление падать. Это изломано секция называется трубкой Вентури . Падающее давление воздуха создает эффект всасывания, который втягивает воздух через топливопровод на сторона.

Иллюстрация: Эффект Вентури: когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.Это пример закона сохранения энергии: если бы давление не упало, жидкость, втекая в узкое сечение, набирала бы дополнительную энергию, что нарушило бы один из самых основных законов физики.

Воздушный поток втягивает топливо, чтобы присоединиться к нему, что нам как раз и нужно, но как мы можем регулировать топливовоздушную смесь? Карбюратор имеет два поворотных клапаны над и под трубкой Вентури. Вверху есть клапан под названием дроссель , который регулирует, сколько воздуха может проходить в.Если заслонка закрыта, через трубу проходит меньше воздуха, и Вентури всасывает больше топлива, поэтому двигатель становится более богатым топливом. смесь. Это удобно, когда двигатель холодный, при первом запуске и работает довольно медленно. Под трубкой Вентури есть второй клапан назвал дроссель . Чем больше открыта дроссельная заслонка, тем больше воздух проходит через карбюратор и чем больше топлива он затягивает из трубу в сторону. При поступлении большего количества топлива и воздуха двигатель высвобождает больше энергии и дает больше мощности, и машина едет быстрее.Вот почему открытие дроссельной заслонки заставляет машину ускоряться: это эквивалентно подуванию костра, чтобы подать больше кислорода и сделать его горят быстрее. Дроссель соединен с педалью акселератора в машине или дроссельной заслонке на руле мотоцикла.

Впуск топлива в карбюратор немного сложнее, чем мы описывали до сих пор. К топливной трубе прикреплен миниатюрный топливный бак, называемый поплавковая камера подачи (небольшая емкость с поплавком и клапаном внутри).По мере того, как камера подает топливо в карбюратор, уровень топлива опускается, и поплавок падает вместе с ним. Когда поплавок опускается ниже определенного уровня, он открывает клапан, позволяющий подавать топливо. в камеру, чтобы заправить ее из основного бензобака. Когда камера заполняется, поплавок поднимается, закрывает клапан, и подача топлива снова отключается. (В поплавковая подающая камера работает как унитаз, с поплавком эффективно выполняет ту же работу, что и шаровой кран — клапан, который помогает наполнять унитаз после промывки используйте необходимое количество воды.Что общего у автомобильных двигателей и туалетов? Больше, чем вы могли подумать!)

Итак, вот как это все работает:

1. Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
2. При первом запуске двигателя дроссель (синий) можно настроить так, чтобы он почти блокировал верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
3. В центре трубки воздух проходит через узкий изгиб, называемый трубкой Вентури. Это заставляет его ускориться и заставляет его давление падать.
4. Падение давления воздуха приводит к всасыванию топливопровода (справа) и всасыванию топлива (оранжевый).
5. Дроссель (зеленый) — это клапан, который поворачивается для открытия или закрытия трубы. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, а автомобиль едет быстрее.
6. Смесь воздуха и топлива стекает в цилиндры.
7. Топливо (оранжевый) подается из мини-топливного бака, называемого камерой поплавковой подачи.
8. Когда уровень топлива падает, поплавок в камере опускается и открывает клапан вверху.
9. Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставит поплавок подняться и снова закрыть клапан.

Рекламные ссылки

Узнать больше

На этом сайте

Книги

Для читателей постарше

Для младших читателей

• Car Science Ричард Хаммонд.Дорлинг Киндерсли, 2007. От материалов, из которых они сделаны, до того, как они рассекают воздух, эта книга объясняет науку, которая заставляет машины двигаться (возраст от 9 до 12 лет).

Видео

• Карбюраторы — объяснение: это видео с сайта Engineering Explained охватывает почти то же самое, что и моя статья, но рассказывает нам о том, что происходит. Он также распространяется на карбюраторы со второй трубкой Вентури.
• Карбюраторы поплавкового типа, объясненные Пимпинпенцем. Хороший четкий обзор поплавкового карбюратора с игольчатым клапаном.

Статьи

Патенты

Для получения более подробной технической информации посетите эти:

• Патент США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г. Оригинальное устройство для смешивания топлива с воздухом, изобретенное в конце 19 века пионером автомобилестроения Карлом Бенцем.
• Патент США 1520261: Карбюратор Джорджа Ф. Риттера и др., Tillotson Manufacturing. 23 декабря 1924 года. Типичный карбюратор начала 20 века.
• Патент США 1938497: Карбюратор Чарльза Н.Пог. 5 декабря 1933 г. Эта конструкция предназначена для испарения большего количества топлива и обеспечения большей мощности двигателя.
• Патент США 4 501 709: Карбюратор Вентури с регулируемым приводом от Тадахиро Ямамото и Тадаки Оота, Nissan. 26 февраля 1985 г. В этом более современном типе карбюратора размер трубки Вентури изменяется автоматически, чтобы поддерживать постоянный уровень всасывания.

Список литературы

1. ↑ Газовые и нефтяные двигатели: Практическое руководство по внутреннему сгоранию Двигатель Уильяма Робинсона.Э. и Ф. Spon, 1890, с.175.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2009/2021) Карбюраторы. Получено с https://www.explainthatstuff.com/how-carburetors-work.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Как работает карбюратор?

Как работает карбюратор? — Объясни это Рекламное объявление

Криса Вудфорда.Последнее изменение: 2 февраля 2021 г.

Топливо плюс воздух равны движению — это фундаментальная наука, лежащая в основе большинства транспортных средств. которые путешествуют по суше, морю или небу. Легковые, грузовые и автобусы превращают топливо в энергию, смешивая его с воздухом и сжигая в металлические цилиндры внутри их двигателей. Сколько именно топлива и воздуха потребность двигателя меняется от момента к моменту, в зависимости от того, как долго он работал, как быстро вы идете, и множество других факторы. В современных двигателях используется система электронного управления. называется впрыск топлива , чтобы регулировать топливно-воздушную смесь, чтобы ровно с той минуты, когда вы поворачиваете ключ, до момента, когда вы переключаете двигатель снова выключится, когда вы доберетесь до места назначения.Но пока эти были изобретены умные устройства, практически все двигатели полагались на гениальные устройства для смешивания воздуха и топлива, называемые карбюраторами (пишется «карбюратор» в некоторых странах часто сокращается до просто «карбюратор»). Какие они и как работают? Давайте посмотрим внимательнее!

Иллюстрация: Карбюраторы в двух словах: они добавляют топливо (красный) к воздуху (синий), чтобы получилась смесь, подходящая для горения в цилиндрах. Цилиндры современных автомобилей более эффективно питаются от систем впрыска топлива, которые потребляют меньше топлива и меньше загрязняют окружающую среду.Но вы по-прежнему найдете карбюраторы в двигателях старых автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

Как двигатели сжигают топливо

Двигатели — вещи механические, но они тоже химические вещи: они разработан на основе химической реакции под названием сгорание : когда вы сжигаете топливо в воздухе, вы выделяете тепловую энергию и производите углерод диоксид и вода как отходы. Чтобы эффективно сжигать топливо, вы нужно использовать много воздуха. Это относится и к автомобильному двигателю. что касается свечи, костра на открытом воздухе, угля или дрова в чьем-то доме.

С костром вам никогда не придется беспокоиться о том, что у вас слишком много или слишком мало воздуха. При пожарах внутри помещений запас воздуха сокращается, и гораздо важнее. Недостаток кислорода вызовет пожар в помещении (или даже устройство для сжигания топлива, такое как газовая печь центрального отопления (котел), чтобы производить опасные загрязнения воздуха, в том числе токсичные угарный газ.

Рекламные ссылки

Иллюстрация: Теоретически двигателю автомобиля требуется в 14,7 раз больше воздуха, чем топлива, если воздушно-топливная смесь должна гореть должным образом.Это называется стехиометрической смесью, и она состоит из 94 процентов воздуха и 6 процентов топлива. На практике соотношение может быть другим.

С автомобильным двигателем все немного сложнее. Если у тебя есть достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется стехиометрическая смесь . (Стехиометрия — это часть химии, эквивалент в аптеке, чтобы убедиться, что у вас ровно достаточно каждого ингредиента прежде чем приступить к приготовлению пищи по рецепту.) В случае автомобильного двигателя, соотношение обычно составляет около 14.7 частей воздуха на 1 часть топлива (хотя это зависит от того, из чего состоит топливо). Слишком много воздуха и недостаточно топлива означает, что двигатель горит «обедненный», при слишком большом количестве топлива и недостатке воздуха называется горящий «богатый». Слишком много воздуха (слегка бедная смесь) дает лучшую экономию топлива, а немного меньше (слегка богатая смесь) дает лучшие характеристики. Слишком много воздуха так же плохо, как и слишком много воздуха. маленький; оба по-разному вредны для двигателя.

«Карбюратор называют« сердцем »автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать надлежащую мощность или работать плавно, если его« сердце »не выполняет свои функции должным образом».

Эдвард Кэмерон, The New York Times, 1910

Что такое карбюратор?

Бензиновые двигатели

рассчитаны на то, чтобы всасывать точно необходимое количество воздуха, поэтому топливо горит должным образом, независимо от того, запускается ли двигатель с холодного или нагревается на максимальной скорости.Получение правильной топливно-воздушной смеси — это работа умного механического устройства под названием карбюратор : трубка, через которую воздух и топливо попадают в двигатель через клапаны, смешивая их вместе в разных количествах, чтобы удовлетворить широкий спектр различных условия вождения.

Вы можете подумать, что «карбюратор» — довольно странное слово, но оно происходит от глагола «карбюратор». Это химический термин, означающий обогащение газа путем соединения его с углеродом. или углеводороды. Итак, технически карбюратор — это устройство, насыщающее воздух (газ) топливом. (углеводород).

Кто изобрел карбюратор?

Карбюраторы существуют с конца 19 века. века, когда они были впервые разработаны пионером автомобилестроения (и Основатель Mercedes) Карл Бенц (1844–1929). Были раньше попытки «карбюрирования» другими способами. Например, французский пионер двигателей Жозеф Этьен Ленуар (1822–1900) первоначально использовал вращающийся цилиндр. с прикрепленными губками, которые погружались в топливо, когда они поворачивались, вытащив его из контейнера и подмешав в воздух, они это сделали.[1]

На приведенной ниже диаграмме, которую я раскрасил, чтобы облегчить восприятие, показан исходный Конструкция карбюратора Benz с 1888 года; основной принцип работы (объясненный во вставке ниже) остается неизменным и по сей день.

Изображение: очень упрощенная схема оригинального карбюратора Карла Бенца из его патент 1888 года. Топливо из бака (синий, D) поступает в так называемый генератор (зеленый, A). внизу, где он испаряется. Пары топлива проходят через серую трубу и встречаются с воздухом. вниз по той же трубе, которая выходит из атмосферы через перфорацию вверху.Воздух и топливо смешиваются в красной камере (F), затем проходят через клапан (бирюзовый, G) в цилиндр H, где они сжечь, чтобы получить силу. Иллюстрация из патента США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г., любезно предоставлено Управлением по патентам и товарным знакам США.

Как работает карбюратор?

Фото: На типичный карбюратор особо не на что смотреть! Фото Дэвида Хоффмана любезно предоставлено ВМС США.

Карбюраторы довольно сильно различаются по конструкции и сложности. Самый простой из возможных — по существу большой вертикальный воздуховод над цилиндрами двигателя с горизонтальный топливопровод, присоединенный с одной стороны.Когда воздух течет вниз трубу, она должна проходить через узкий перегиб посередине, который заставляет его ускоряться и заставляет его давление падать. Это изломано секция называется трубкой Вентури . Падающее давление воздуха создает эффект всасывания, который втягивает воздух через топливопровод на сторона.

Иллюстрация: Эффект Вентури: когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.Это пример закона сохранения энергии: если бы давление не упало, жидкость, втекая в узкое сечение, набирала бы дополнительную энергию, что нарушило бы один из самых основных законов физики.

Воздушный поток втягивает топливо, чтобы присоединиться к нему, что нам как раз и нужно, но как мы можем регулировать топливовоздушную смесь? Карбюратор имеет два поворотных клапаны над и под трубкой Вентури. Вверху есть клапан под названием дроссель , который регулирует, сколько воздуха может проходить в.Если заслонка закрыта, через трубу проходит меньше воздуха, и Вентури всасывает больше топлива, поэтому двигатель становится более богатым топливом. смесь. Это удобно, когда двигатель холодный, при первом запуске и работает довольно медленно. Под трубкой Вентури есть второй клапан назвал дроссель . Чем больше открыта дроссельная заслонка, тем больше воздух проходит через карбюратор и чем больше топлива он затягивает из трубу в сторону. При поступлении большего количества топлива и воздуха двигатель высвобождает больше энергии и дает больше мощности, и машина едет быстрее.Вот почему открытие дроссельной заслонки заставляет машину ускоряться: это эквивалентно подуванию костра, чтобы подать больше кислорода и сделать его горят быстрее. Дроссель соединен с педалью акселератора в машине или дроссельной заслонке на руле мотоцикла.

Впуск топлива в карбюратор немного сложнее, чем мы описывали до сих пор. К топливной трубе прикреплен миниатюрный топливный бак, называемый поплавковая камера подачи (небольшая емкость с поплавком и клапаном внутри).По мере того, как камера подает топливо в карбюратор, уровень топлива опускается, и поплавок падает вместе с ним. Когда поплавок опускается ниже определенного уровня, он открывает клапан, позволяющий подавать топливо. в камеру, чтобы заправить ее из основного бензобака. Когда камера заполняется, поплавок поднимается, закрывает клапан, и подача топлива снова отключается. (В поплавковая подающая камера работает как унитаз, с поплавком эффективно выполняет ту же работу, что и шаровой кран — клапан, который помогает наполнять унитаз после промывки используйте необходимое количество воды.Что общего у автомобильных двигателей и туалетов? Больше, чем вы могли подумать!)

Итак, вот как это все работает:

1. Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
2. При первом запуске двигателя дроссель (синий) можно настроить так, чтобы он почти блокировал верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
3. В центре трубки воздух проходит через узкий изгиб, называемый трубкой Вентури. Это заставляет его ускориться и заставляет его давление падать.
4. Падение давления воздуха приводит к всасыванию топливопровода (справа) и всасыванию топлива (оранжевый).
5. Дроссель (зеленый) — это клапан, который поворачивается для открытия или закрытия трубы. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, а автомобиль едет быстрее.
6. Смесь воздуха и топлива стекает в цилиндры.
7. Топливо (оранжевый) подается из мини-топливного бака, называемого камерой поплавковой подачи.
8. Когда уровень топлива падает, поплавок в камере опускается и открывает клапан вверху.
9. Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставит поплавок подняться и снова закрыть клапан.

Рекламные ссылки

Узнать больше

На этом сайте

Книги

Для читателей постарше

Для младших читателей

• Car Science Ричард Хаммонд.Дорлинг Киндерсли, 2007. От материалов, из которых они сделаны, до того, как они рассекают воздух, эта книга объясняет науку, которая заставляет машины двигаться (возраст от 9 до 12 лет).

Видео

• Карбюраторы — объяснение: это видео с сайта Engineering Explained охватывает почти то же самое, что и моя статья, но рассказывает нам о том, что происходит. Он также распространяется на карбюраторы со второй трубкой Вентури.
• Карбюраторы поплавкового типа, объясненные Пимпинпенцем. Хороший четкий обзор поплавкового карбюратора с игольчатым клапаном.

Статьи

Патенты

Для получения более подробной технической информации посетите эти:

• Патент США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г. Оригинальное устройство для смешивания топлива с воздухом, изобретенное в конце 19 века пионером автомобилестроения Карлом Бенцем.
• Патент США 1520261: Карбюратор Джорджа Ф. Риттера и др., Tillotson Manufacturing. 23 декабря 1924 года. Типичный карбюратор начала 20 века.
• Патент США 1938497: Карбюратор Чарльза Н.Пог. 5 декабря 1933 г. Эта конструкция предназначена для испарения большего количества топлива и обеспечения большей мощности двигателя.
• Патент США 4 501 709: Карбюратор Вентури с регулируемым приводом от Тадахиро Ямамото и Тадаки Оота, Nissan. 26 февраля 1985 г. В этом более современном типе карбюратора размер трубки Вентури изменяется автоматически, чтобы поддерживать постоянный уровень всасывания.

Список литературы

1. ↑ Газовые и нефтяные двигатели: Практическое руководство по внутреннему сгоранию Двигатель Уильяма Робинсона.Э. и Ф. Spon, 1890, с.175.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2009/2021) Карбюраторы. Получено с https://www.explainthatstuff.com/how-carburetors-work.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Как работает карбюратор?

Как работает карбюратор? — Объясни это Рекламное объявление

Криса Вудфорда.Последнее изменение: 2 февраля 2021 г.

Топливо плюс воздух равны движению — это фундаментальная наука, лежащая в основе большинства транспортных средств. которые путешествуют по суше, морю или небу. Легковые, грузовые и автобусы превращают топливо в энергию, смешивая его с воздухом и сжигая в металлические цилиндры внутри их двигателей. Сколько именно топлива и воздуха потребность двигателя меняется от момента к моменту, в зависимости от того, как долго он работал, как быстро вы идете, и множество других факторы. В современных двигателях используется система электронного управления. называется впрыск топлива , чтобы регулировать топливно-воздушную смесь, чтобы ровно с той минуты, когда вы поворачиваете ключ, до момента, когда вы переключаете двигатель снова выключится, когда вы доберетесь до места назначения.Но пока эти были изобретены умные устройства, практически все двигатели полагались на гениальные устройства для смешивания воздуха и топлива, называемые карбюраторами (пишется «карбюратор» в некоторых странах часто сокращается до просто «карбюратор»). Какие они и как работают? Давайте посмотрим внимательнее!

Иллюстрация: Карбюраторы в двух словах: они добавляют топливо (красный) к воздуху (синий), чтобы получилась смесь, подходящая для горения в цилиндрах. Цилиндры современных автомобилей более эффективно питаются от систем впрыска топлива, которые потребляют меньше топлива и меньше загрязняют окружающую среду.Но вы по-прежнему найдете карбюраторы в двигателях старых автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

Как двигатели сжигают топливо

Двигатели — вещи механические, но они тоже химические вещи: они разработан на основе химической реакции под названием сгорание : когда вы сжигаете топливо в воздухе, вы выделяете тепловую энергию и производите углерод диоксид и вода как отходы. Чтобы эффективно сжигать топливо, вы нужно использовать много воздуха. Это относится и к автомобильному двигателю. что касается свечи, костра на открытом воздухе, угля или дрова в чьем-то доме.

С костром вам никогда не придется беспокоиться о том, что у вас слишком много или слишком мало воздуха. При пожарах внутри помещений запас воздуха сокращается, и гораздо важнее. Недостаток кислорода вызовет пожар в помещении (или даже устройство для сжигания топлива, такое как газовая печь центрального отопления (котел), чтобы производить опасные загрязнения воздуха, в том числе токсичные угарный газ.

Рекламные ссылки

Иллюстрация: Теоретически двигателю автомобиля требуется в 14,7 раз больше воздуха, чем топлива, если воздушно-топливная смесь должна гореть должным образом.Это называется стехиометрической смесью, и она состоит из 94 процентов воздуха и 6 процентов топлива. На практике соотношение может быть другим.

С автомобильным двигателем все немного сложнее. Если у тебя есть достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется стехиометрическая смесь . (Стехиометрия — это часть химии, эквивалент в аптеке, чтобы убедиться, что у вас ровно достаточно каждого ингредиента прежде чем приступить к приготовлению пищи по рецепту.) В случае автомобильного двигателя, соотношение обычно составляет около 14.7 частей воздуха на 1 часть топлива (хотя это зависит от того, из чего состоит топливо). Слишком много воздуха и недостаточно топлива означает, что двигатель горит «обедненный», при слишком большом количестве топлива и недостатке воздуха называется горящий «богатый». Слишком много воздуха (слегка бедная смесь) дает лучшую экономию топлива, а немного меньше (слегка богатая смесь) дает лучшие характеристики. Слишком много воздуха так же плохо, как и слишком много воздуха. маленький; оба по-разному вредны для двигателя.

«Карбюратор называют« сердцем »автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать надлежащую мощность или работать плавно, если его« сердце »не выполняет свои функции должным образом».

Эдвард Кэмерон, The New York Times, 1910

Что такое карбюратор?

Бензиновые двигатели

рассчитаны на то, чтобы всасывать точно необходимое количество воздуха, поэтому топливо горит должным образом, независимо от того, запускается ли двигатель с холодного или нагревается на максимальной скорости.Получение правильной топливно-воздушной смеси — это работа умного механического устройства под названием карбюратор : трубка, через которую воздух и топливо попадают в двигатель через клапаны, смешивая их вместе в разных количествах, чтобы удовлетворить широкий спектр различных условия вождения.

Вы можете подумать, что «карбюратор» — довольно странное слово, но оно происходит от глагола «карбюратор». Это химический термин, означающий обогащение газа путем соединения его с углеродом. или углеводороды. Итак, технически карбюратор — это устройство, насыщающее воздух (газ) топливом. (углеводород).

Кто изобрел карбюратор?

Карбюраторы существуют с конца 19 века. века, когда они были впервые разработаны пионером автомобилестроения (и Основатель Mercedes) Карл Бенц (1844–1929). Были раньше попытки «карбюрирования» другими способами. Например, французский пионер двигателей Жозеф Этьен Ленуар (1822–1900) первоначально использовал вращающийся цилиндр. с прикрепленными губками, которые погружались в топливо, когда они поворачивались, вытащив его из контейнера и подмешав в воздух, они это сделали.[1]

На приведенной ниже диаграмме, которую я раскрасил, чтобы облегчить восприятие, показан исходный Конструкция карбюратора Benz с 1888 года; основной принцип работы (объясненный во вставке ниже) остается неизменным и по сей день.

Изображение: очень упрощенная схема оригинального карбюратора Карла Бенца из его патент 1888 года. Топливо из бака (синий, D) поступает в так называемый генератор (зеленый, A). внизу, где он испаряется. Пары топлива проходят через серую трубу и встречаются с воздухом. вниз по той же трубе, которая выходит из атмосферы через перфорацию вверху.Воздух и топливо смешиваются в красной камере (F), затем проходят через клапан (бирюзовый, G) в цилиндр H, где они сжечь, чтобы получить силу. Иллюстрация из патента США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г., любезно предоставлено Управлением по патентам и товарным знакам США.

Как работает карбюратор?

Фото: На типичный карбюратор особо не на что смотреть! Фото Дэвида Хоффмана любезно предоставлено ВМС США.

Карбюраторы довольно сильно различаются по конструкции и сложности. Самый простой из возможных — по существу большой вертикальный воздуховод над цилиндрами двигателя с горизонтальный топливопровод, присоединенный с одной стороны.Когда воздух течет вниз трубу, она должна проходить через узкий перегиб посередине, который заставляет его ускоряться и заставляет его давление падать. Это изломано секция называется трубкой Вентури . Падающее давление воздуха создает эффект всасывания, который втягивает воздух через топливопровод на сторона.

Иллюстрация: Эффект Вентури: когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.Это пример закона сохранения энергии: если бы давление не упало, жидкость, втекая в узкое сечение, набирала бы дополнительную энергию, что нарушило бы один из самых основных законов физики.

Воздушный поток втягивает топливо, чтобы присоединиться к нему, что нам как раз и нужно, но как мы можем регулировать топливовоздушную смесь? Карбюратор имеет два поворотных клапаны над и под трубкой Вентури. Вверху есть клапан под названием дроссель , который регулирует, сколько воздуха может проходить в.Если заслонка закрыта, через трубу проходит меньше воздуха, и Вентури всасывает больше топлива, поэтому двигатель становится более богатым топливом. смесь. Это удобно, когда двигатель холодный, при первом запуске и работает довольно медленно. Под трубкой Вентури есть второй клапан назвал дроссель . Чем больше открыта дроссельная заслонка, тем больше воздух проходит через карбюратор и чем больше топлива он затягивает из трубу в сторону. При поступлении большего количества топлива и воздуха двигатель высвобождает больше энергии и дает больше мощности, и машина едет быстрее.Вот почему открытие дроссельной заслонки заставляет машину ускоряться: это эквивалентно подуванию костра, чтобы подать больше кислорода и сделать его горят быстрее. Дроссель соединен с педалью акселератора в машине или дроссельной заслонке на руле мотоцикла.

Впуск топлива в карбюратор немного сложнее, чем мы описывали до сих пор. К топливной трубе прикреплен миниатюрный топливный бак, называемый поплавковая камера подачи (небольшая емкость с поплавком и клапаном внутри).По мере того, как камера подает топливо в карбюратор, уровень топлива опускается, и поплавок падает вместе с ним. Когда поплавок опускается ниже определенного уровня, он открывает клапан, позволяющий подавать топливо. в камеру, чтобы заправить ее из основного бензобака. Когда камера заполняется, поплавок поднимается, закрывает клапан, и подача топлива снова отключается. (В поплавковая подающая камера работает как унитаз, с поплавком эффективно выполняет ту же работу, что и шаровой кран — клапан, который помогает наполнять унитаз после промывки используйте необходимое количество воды.Что общего у автомобильных двигателей и туалетов? Больше, чем вы могли подумать!)

Итак, вот как это все работает:

1. Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
2. При первом запуске двигателя дроссель (синий) можно настроить так, чтобы он почти блокировал верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
3. В центре трубки воздух проходит через узкий изгиб, называемый трубкой Вентури. Это заставляет его ускориться и заставляет его давление падать.
4. Падение давления воздуха приводит к всасыванию топливопровода (справа) и всасыванию топлива (оранжевый).
5. Дроссель (зеленый) — это клапан, который поворачивается для открытия или закрытия трубы. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, а автомобиль едет быстрее.
6. Смесь воздуха и топлива стекает в цилиндры.
7. Топливо (оранжевый) подается из мини-топливного бака, называемого камерой поплавковой подачи.
8. Когда уровень топлива падает, поплавок в камере опускается и открывает клапан вверху.
9. Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставит поплавок подняться и снова закрыть клапан.

Рекламные ссылки

Узнать больше

На этом сайте

Книги

Для читателей постарше

Для младших читателей

• Car Science Ричард Хаммонд.Дорлинг Киндерсли, 2007. От материалов, из которых они сделаны, до того, как они рассекают воздух, эта книга объясняет науку, которая заставляет машины двигаться (возраст от 9 до 12 лет).

Видео

• Карбюраторы — объяснение: это видео с сайта Engineering Explained охватывает почти то же самое, что и моя статья, но рассказывает нам о том, что происходит. Он также распространяется на карбюраторы со второй трубкой Вентури.
• Карбюраторы поплавкового типа, объясненные Пимпинпенцем. Хороший четкий обзор поплавкового карбюратора с игольчатым клапаном.

Статьи

Патенты

Для получения более подробной технической информации посетите эти:

• Патент США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г. Оригинальное устройство для смешивания топлива с воздухом, изобретенное в конце 19 века пионером автомобилестроения Карлом Бенцем.
• Патент США 1520261: Карбюратор Джорджа Ф. Риттера и др., Tillotson Manufacturing. 23 декабря 1924 года. Типичный карбюратор начала 20 века.
• Патент США 1938497: Карбюратор Чарльза Н.Пог. 5 декабря 1933 г. Эта конструкция предназначена для испарения большего количества топлива и обеспечения большей мощности двигателя.
• Патент США 4 501 709: Карбюратор Вентури с регулируемым приводом от Тадахиро Ямамото и Тадаки Оота, Nissan. 26 февраля 1985 г. В этом более современном типе карбюратора размер трубки Вентури изменяется автоматически, чтобы поддерживать постоянный уровень всасывания.

Список литературы

1. ↑ Газовые и нефтяные двигатели: Практическое руководство по внутреннему сгоранию Двигатель Уильяма Робинсона.Э. и Ф. Spon, 1890, с.175.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2009/2021) Карбюраторы. Получено с https://www.explainthatstuff.com/how-carburetors-work.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Что такое карбюратор? »Блог« Ноу-хау NAPA »

Если ваш автомобиль был построен до конца 1980-х годов, скорее всего, в двигателе используется карбюратор для подачи воздуха и топлива в двигатель.Карбюраторы (или карбюраторы) представляют собой сложные компоненты, которые выполняют несколько ключевых функций, когда речь идет о характеристиках двигателя: поток воздуха / топлива (дроссельная заслонка), смесь воздух / топливо (распыление), хранение топлива (топливные баки), качество холостого хода и для автомобилей с В автоматических трансмиссиях карбюратор может даже управлять точками переключения через рычажный механизм.

Расход воздуха / топлива — Воздух поступает в карбюратор через воздушный рог в верхней части карбюратора. Есть две основные системы — первичная и вторичная (для 4-цилиндровых карбюраторов).Воздух втягивается в двигатель через разрежение во впускном коллекторе. Когда воздух проходит через трубку Вентури (цилиндр) карбюратора, из-за падения давления создается вакуум, поскольку скорость воздушного потока увеличивается по сравнению с конструкцией трубки Вентури. Он протягивает топливо через главные жиклеры системы дозирования карбюратора, а затем распыляется из форсунки Вентури внутри главного цилиндра карбюратора. Каждый ствол карбюратора имеет отдельную систему. Лопатки дроссельной заслонки управляются непосредственно водителем через педаль газа.

Соотношение смеси AF — также называемое соотношением AF (AFR), это баланс воздуха и топлива в двигателе. Выраженное в виде отношения, например, 12 фунтов воздуха в сочетании с 1 фунтом топлива составляют 12: 1. Независимо от конструкции или характеристик двигателя, передаточные числа остаются неизменными.

Характеристики AFR

5: 1 — Предел насыщенного горения. Двигатель будет работать с перебоями и неустойчиво.

6-9: 1 — Чрезвычайно богатый. Низкая производительность с черным выхлопом, от которого могут гореть нос и глаза.

10-11: 1 — Очень богатый. Здесь могут работать форсированные двигатели для контроля детонации.

12-13: 1 — Богатый. Лучший диапазон мощности для безнаддувных двигателей.

14-15: 1 — Химически идеален. 14,6: 1 — идеальный AFR, не оставляющий несгоревшего топлива или кислорода.

16-17: 1 — Lean. Лучшее для экономии топлива. Приемлемо для круиза с частичным дросселем.

18-19: 1 — Очень худой. Это предел допустимого вождения.

20-25: 1 — Предел сжигания обедненной смеси. Хотя это зависит от двигателя, на этом этапе вы рискуете взорваться, появиться горячие точки и сгореть поршни.

AFR управляется тремя системами: холостым, первичным и вторичным. Это функция того, сколько топлива подается в двигатель в зависимости от расхода воздуха.

На передней стороне карбюратора находятся винты первичной смеси холостого хода, а также некоторые вакуумные порты.

Хранение топлива — Для запуска и всплесков мощности карбюратор должен хранить небольшое количество топлива внутри себя. В отличие от системы впрыска топлива, где топливо находится под высоким давлением (40-65 фунтов на квадратный дюйм), карбюраторные системы обычно настроены на повышение давления топлива только до 6-7 фунтов на квадратный дюйм.Поскольку топливо доставляется под вакуумом, а не под давлением (как EFI), наличие небольшого количества топлива на борту очень важно. Большинство карбюраторов всегда вмещают пару унций топлива. Уровень топлива внутри бачков регулируется иглой и седлом. Когда уровень топлива опускается ниже установленного, вес топливного поплавка открывает иглу, топливо поступает через отверстие в седле, пока поплавок не поднимется, закрывая иглу. Когда дроссельная заслонка резко открывается для прохождения, слияния или просто для работы, необходимое дополнительное топливо механически перекачивается через карбюратор через систему пружины и плунжера непосредственно из топливных баков в трубку Вентури.

Качество холостого хода — Функция системы дозирования холостого хода, а также заслонки дроссельной заслонки, качество холостого хода двигателя важно по нескольким причинам. Неровный холостой ход означает неаккуратную работу при остановке и трогании, больший износ и загрязнение свечей зажигания, а также затруднения при запуске, особенно при холодном двигателе. На холостом ходу система дозирования подает все топливо, две другие системы не задействованы. В режиме холостого хода, когда открываются дроссельные заслонки, система холостого хода работает в тандеме с основной системой дозирования.При открытии дроссельной заслонки роль системы холостого хода уменьшается. На холостом ходу разрежение протягивает топливо через систему дозирования, включая отверстия под винт холостого хода, которые позволяют регулировать смесь топлива на холостом ходу.

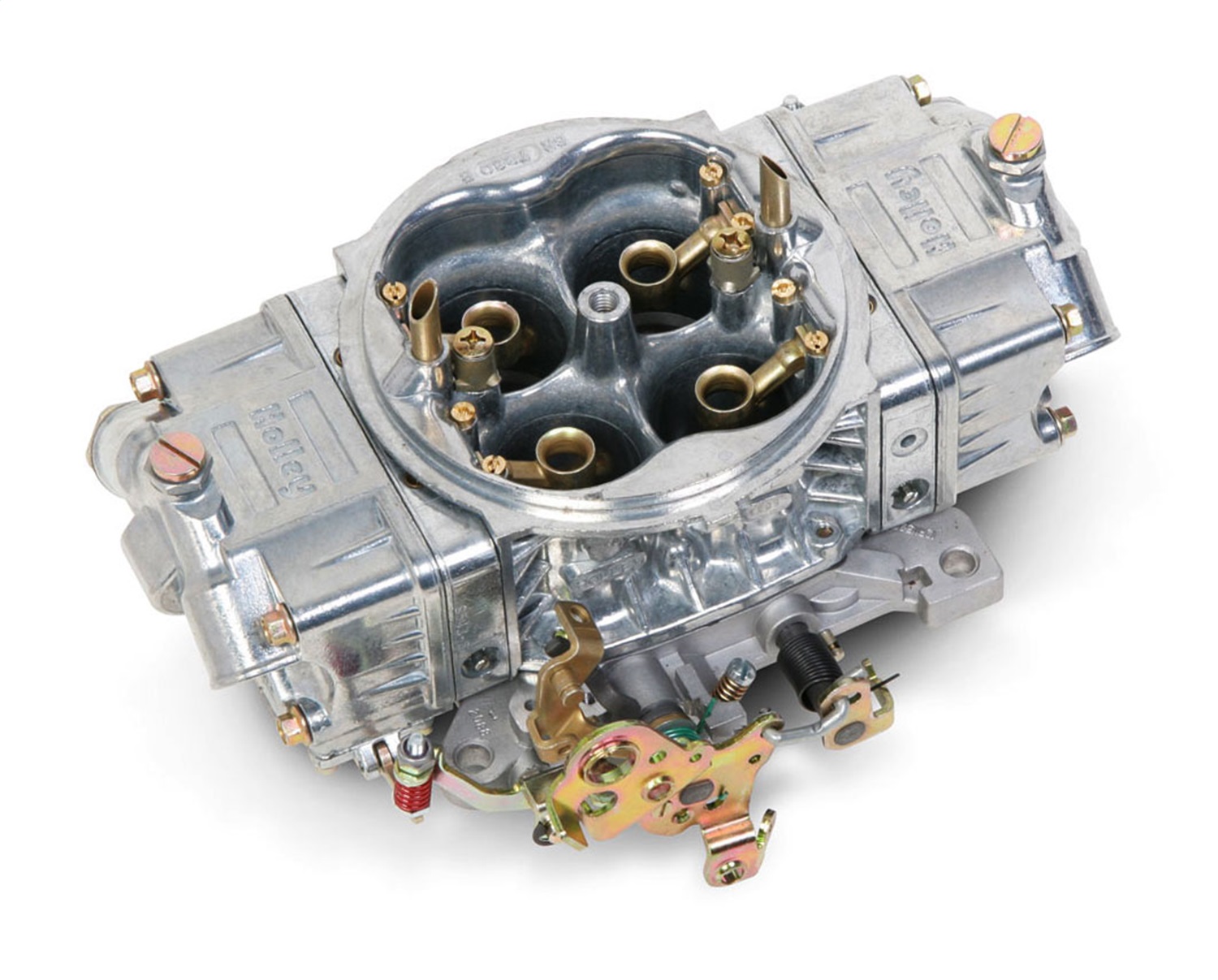

В карбюраторах с 4 цилиндрами первичная система используется до тех пор, пока дроссельная заслонка не откроется примерно на 65%, после чего начнут открываться вторичные стволы. Обе системы достигают широко открытой дроссельной заслонки (WOT) в одной и той же точке, но карбюраторы с разнесенными размерами отверстий, такие как GM Quadrajet, имеют эффект, называемый «врезанием», когда вторичные звенья намного больше, чем первичные стволы, что есть точка, в которой потоки воздуха и топлива совершают внезапный скачок.Стволы одинакового размера устраняют эту проблему.

В этом карбюраторе Edelbrock используются вторичные вторичные обмотки большего размера (вверху) и первичные первичные обмотки меньшего размера (внизу) для лучшей экономии топлива на низких оборотах.

В большинстве случаев штатного карбюратора достаточно для стандартного двигателя, но запасной карбюратор может помочь разбудить штатный двигатель и обычно требуется для высокопроизводительных приложений. Ключом к выбору нового карбюратора является соответствие размера двигателя размеру карбюратора. Вопреки распространенному мнению, большинство маленьких двигателей V8 могут использовать воздушный поток только 600-650 кубических футов в минуту без серьезных изменений производительности.Несмотря на то, что многие малоблочные двигатели Chevy поставлялись с карбюраторами Quadrajet 750 или 850, переход на квадратное отверстие (равные стволы) равного размера может привести к заболачиванию и снижению топливной экономичности. Для уличных двигателей карбюратор подходящего размера обычно немного меньше.

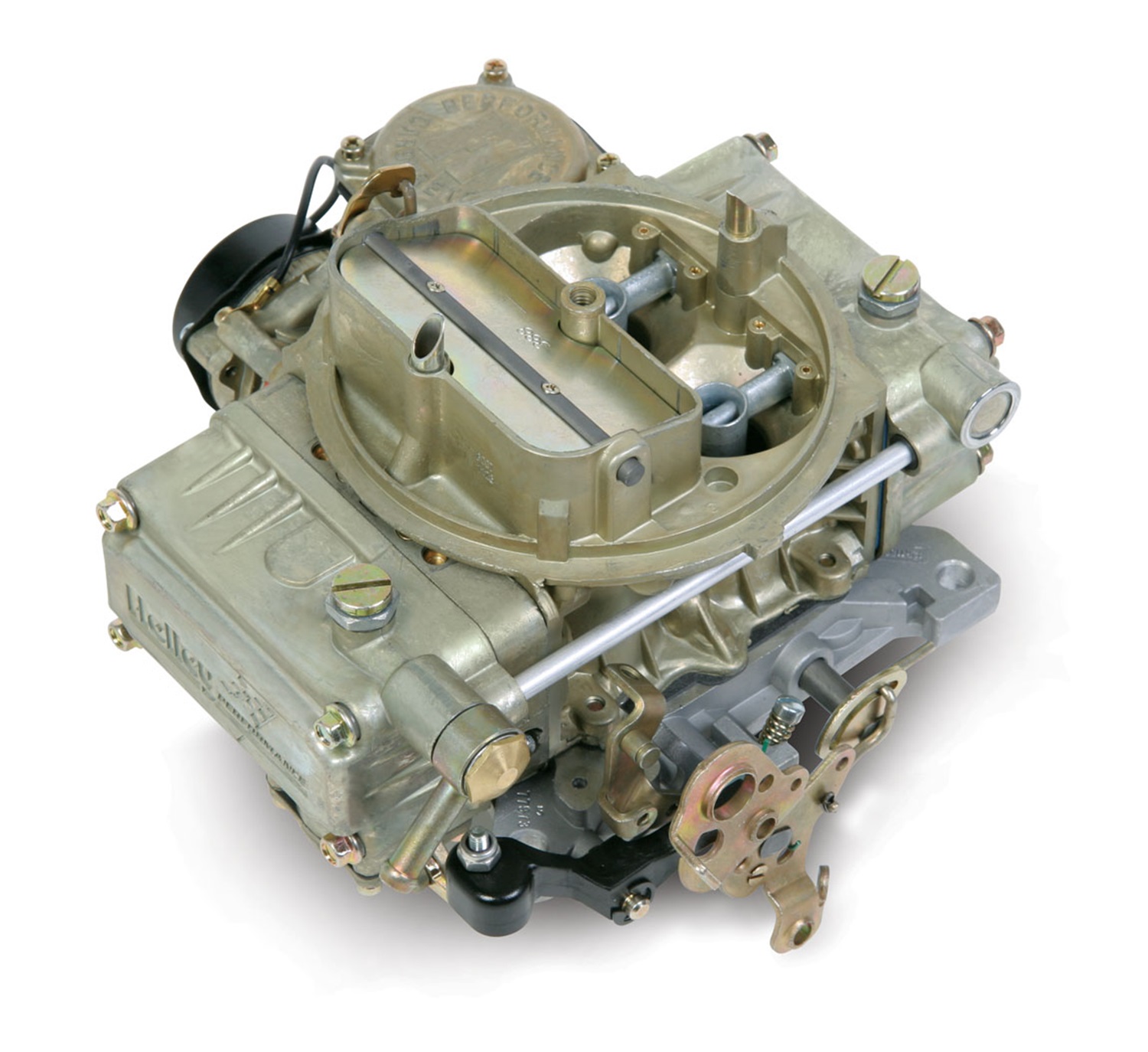

Стандартный четырехцилиндровый карбюратор слева от Mercury 390 1965 года выпуска. Он работает, но несколько пластиковых рычагов сломаны, и заменить его легче, чем искать детали, которые трудно найти.

В конце концов, все карбюраторы нуждаются в ремонте.Поскольку они подвергаются воздействию воздуха и топлива, внутри них накапливаются грязь и лак. Загрязнение дозирующих систем резко снижает производительность карбюратора. Поддержание чистоты воздушного и топливного фильтров продлит срок службы карбюратора (и двигателя). Вы можете продлить срок службы старого карбюратора с помощью топливной обработки, которая очищает лак изнутри. Независимо от технического обслуживания, в конечном итоге потребуется перестройка.

Старый автомобиль был откручен и отсоединен от впускного коллектора.Убедитесь, что все застежки и детали сохранены, они будут использоваться повторно.

В некоторых случаях восстановление карбюратора невозможно или экономически нецелесообразно. Сломанные детали, трудно найти прокладки и сложные процессы превращают восстановление в азартную игру, особенно для менее распространенных автомобилей. Замена — лучший вариант здесь. Недавно мы прошли через этот процесс с Mercury Parklane 1965 года выпуска с двигателем Ford FE 390. Первоначальный карбюратор нуждался в ремонте, но было несколько сломанных частей, которые очень трудно найти.Мы также хотели разбудить сонный 390. Карбюратор серии Edelbrock 600 CFM Thunder был выбран и заказан в местном магазине автозапчастей NAPA.

Каждый раз, когда карбюратор снимается, необходимо заменить прокладку. Если вы этого не сделаете, произойдет утечка воздуха.

Установка нового карбюратора требует небольшой настройки, но карбюраторы Edelbrock очень близки к тому, чтобы быть идеальными «из коробки», что является одним из преимуществ этого пути. Конструкция очень похожа на оригинальный карбюратор, заменяется болтовым соединением, адаптеры не требуются (для некоторых приложений требуются адаптеры, проверьте это дважды в местном магазине).

После ввинчивания необходимых вакуумных фитингов карбюратор монтировался. В этом случае нам потребовалось переделать топливопровод. Мы просто отрезали и расширили конец, чтобы на него поместился кусок топливного шланга 5/16 ″.

После установки нового карбюратора 390 запускался намного легче, с плавным холостым ходом и лучшими характеристиками на холостом ходу. За меньшую цену, чем стоимость ремонта старого карбюратора, у нас есть новый карбюратор, который работает лучше, чем оригинал, и его легче настраивать.

После того, как карбюратор на двигателе и двигатель заработал, мы отрегулировали винты смеси холостого хода.Каждый винт управляет каждым углом карбюратора. Вносите только небольшие изменения.

Мы завершили новый карбюратор классным воздушным фильтром с открытым элементом Edelbrock Racing. Разгон намного четче, чем до свапа.

Ознакомьтесь со всеми деталями топливной и выхлопной систем , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о карбюраторах поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Как работают карбюраторы мотоциклов?

1) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

2) Для получения информации о результатах программы и другой информации посетите сайт www.uti.edu/disclosures.

3) Приблизительно 8000 из 8400 выпускников UTI в 2019 году были готовы к трудоустройству. На момент составления отчета приблизительно 6700 человек были трудоустроены в течение одного года после даты выпуска, что составляет в общей сложности 84%. В эту ставку не включены выпускники, недоступные для работы по причине продолжения образования, военной службы, здоровья, заключения, смерти или статуса иностранного студента.В ставку включены выпускники, прошедшие специализированные программы повышения квалификации и занятые на должностях. которые были получены до или во время обучения по ИМП, где основные должностные обязанности после окончания учебы соответствуют образовательным и учебным целям программы. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

5) Программы UTI готовят выпускников к карьере в различных отраслях промышленности с использованием предоставленного обучения, в первую очередь, для специалистов по автомобилям, дизельным двигателям, ремонту после столкновений, мотоциклам и морским техникам.Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от в качестве технического специалиста, например: специалист по запчастям, специалист по обслуживанию, изготовитель, лакокрасочный отдел и владелец / оператор магазина. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

6) Достижения выпускников ИТИ могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.ИМП образовательное учреждение и не может гарантировать работу или заработную плату.

7) Для завершения некоторых программ может потребоваться более одного года.

10) Финансовая помощь и стипендии доступны тем, кто соответствует требованиям. Награды различаются в зависимости от конкретных условий, критериев и состояния.

11) См. Подробные сведения о программе для получения информации о требованиях и условиях, которые могут применяться.

12) На основе данных, собранных из Бюро статистики труда США, прогнозы занятости (2016-2026), www.bls.gov, просмотрено 24 октября 2017 г. Прогнозируемое количество годовых Вакансии по классификации должностей: Автомеханики и механики — 75 900; Специалисты по механике автобусов и грузовиков и по дизельным двигателям — 28 300 человек; Ремонтники кузовов и связанных с ними автомобилей, 17 200. Вакансии включают вакансии в связи с ростом и чистые замены.

14) Программы поощрения и право сотрудников на участие в программе остаются на усмотрение работодателя и доступны в определенных местах. Могут применяться особые условия.Поговорите с потенциальными работодателями, чтобы узнать больше о программах, доступных в вашем районе.

15) Оплачиваемые производителем программы повышения квалификации проводятся Группой специального обучения UTI от имени производителей, которые определяют критерии и условия приемки. Эти программы не являются частью аккредитации UTI.

16) Не все программы аккредитованы ASE Education Foundation.

20) Льготы VA могут быть доступны не на всех территориях кампуса.

21) GI Bill® является зарегистрированным товарным знаком U.S. Департамент по делам ветеранов (VA). Более подробная информация о льготах на образование, предлагаемых VA, доступна на официальном веб-сайте правительства США.

22) Грант «Приветствие за служение» доступен всем ветеранам, имеющим право на участие, во всех местах на территории кампуса. Программа Yellow Ribbon одобрена в наших кампусах в Эйвондейле, Далласе / Форт-Уэрте, Лонг-Бич, Орландо, Ранчо Кукамонга и Сакраменто.

24) Технический институт NASCAR готовит выпускников к работе в качестве технических специалистов по обслуживанию автомобилей начального уровня.Выпускники, которые выбирают специальные дисциплины NASCAR, также могут иметь возможности трудоустройства в отраслях, связанных с гонками. Из тех выпускников 2019 года, которые взяли факультативы, примерно 20% нашли возможности, связанные с гонками. Общий уровень занятости в NASCAR Tech в 2019 году составил 84%.

25) Расчетная годовая средняя заработная плата для специалистов по обслуживанию автомобилей и механиков в Службе занятости и заработной платы Бюро статистики труда США, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве автомобильных техников.Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, смог. инспектор и менеджер по запасным частям. Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве техников и механиков по обслуживанию автомобилей в Содружестве Массачусетс (49-3023) составляет от 29 050 до 45 980 долларов (данные по Массачусетсу, данные за май 2018 г., просмотр за 10 сентября 2020 г.). Информация о зарплате в Северной Каролине: The U.S. Согласно оценке Министерства труда США, средняя почасовая оплата в размере 50% квалифицированных автомобильных техников в Северной Каролине, опубликованная в мае 2019 года, составляет 19,52 доллара США. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 13,84 и 10,60 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2019 г. и Механика, просмотр 14 сентября 2020 года.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

26) Расчетная годовая средняя заработная плата сварщиков, резчиков, паяльщиков и паяльщиков в Бюро трудовой статистики США по занятости и заработной плате, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников-сварщиков. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от технических специалистов, например, сертифицированный инспектор и контроль качества.Информация о заработной плате в штате Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих сварщиками, резчиками, паяльщиками и брейзерами в штате Массачусетс (51-4121), составляет от 33 490 до 48 630 долларов. ( Массачусетс, данные за май 2018 г., данные за 10 сентября 2020 г.). Зарплата в Северной Каролине информация: Министерство труда США оценивает почасовую заработную плату в среднем 50% для квалифицированных сварщиков в Северной Каролине, опубликованную в мае 2019 года, и составляет 19 долларов.77. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-е и 10-й процентиль почасовой оплаты труда в Северной Каролине составляют 16,59 и 14,03 доллара соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2019 г. Сварщики, резаки, паяльщики и брейзеры, просмотрено в сентябре 14, 2020.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

27) Не включает время, необходимое для прохождения 18-недельной квалификационной программы предварительных требований плюс дополнительные 12 или 24 недели обучения, зависящего от производителя, в зависимости от производителя.

28) Расчетная годовая средняя заработная плата специалистов по ремонту кузовов автомобилей и связанных с ними ремонтов в Бюро трудовой статистики США по вопросам занятости и заработной платы, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников по ремонту после столкновений. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от технических, например оценщик, оценщик. и инспектор. Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, занятых в качестве ремонтников автомобилей и связанных с ними ремонтных работ (49-3021) в Содружестве Массачусетса, составляет от 31 360 до 34 590 долларов США. ( Массачусетс, данные за май 2018 г., данные за 10 сентября 2020 г.).Зарплата в Северной Каролине информация: Министерство труда США оценивает почасовую заработную плату в размере 50% для квалифицированных специалистов по борьбе с авариями в Северной Каролине, опубликованную в мае 2019 года, и составляет 21,76 доллара. Бюро статистики труда не публикует данные о заработной плате начального уровня. Тем не мение, 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 16,31 и 12,63 доллара соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2018 г. 14 сентября 2020.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

29) Расчетная годовая средняя заработная плата механиков автобусов и грузовиков и специалистов по дизельным двигателям в Службе занятости и заработной платы Бюро статистики труда США, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях с использованием предоставленного обучения, в первую очередь в качестве техников по дизельным двигателям . Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от дизельных. техник по грузовикам, например техник по обслуживанию, техник по локомотиву и техник по морскому дизелю.Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков автобусов и грузовиков. и специалистов по дизельным двигателям (49-3031) в штате Массачусетс составляет от 29 730 до 47 690 долларов США (Массачусетс, штат Массачусетс, данные за май 2018 г., просмотрено 10 сентября 2020 г.). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных дизельных техников в Северной Каролине, опубликованная в мае 2019 года, составляет 22 доллара.04. Бюро статистики труда. не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 18,05 и 15,42 доллара соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2018. Механики автобусов и грузовиков и специалисты по дизельным двигателям, просмотр 14 сентября 2020 г.) UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.

30) Расчетная годовая средняя зарплата механиков мотоциклистов в США.С. Занятость и заработная плата Бюро статистики труда, май 2019 г. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников мотоциклов. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, оборудование. обслуживание и запчасти. Информация о заработной плате для Содружества Массачусетса: Средняя годовая заработная плата начального уровня для лиц, работающих в качестве механиков мотоциклов (49-3052) в Содружестве Массачусетса, составляет 28700 долларов США (данные по Массачусетскому труду и развитию рабочей силы, данные за май 2018 г., просмотренные 10 сентября 2020 г.) .Информация о зарплате в Северной Каролине: Министерство труда США оценивает почасовую заработную плату в размере 50% в среднем для Стоимость квалифицированных специалистов по мотоциклам в Северной Каролине, опубликованная в мае 2019 года, составляет 16,92 доллара. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 13,18 и 10,69 долларов. соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2019 г., Motorcycle Mechanics, дата просмотра 14 сентября 2020 г.).) MMI является образовательным учреждением и не может гарантировать работу или заработную плату.

31) Расчетная годовая средняя заработная плата механиков моторных лодок и техников по обслуживанию в Службе занятости и заработной платы Бюро статистики труда США, май 2019 г. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве морских техников. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических специалистов, например, в сфере обслуживания оборудования, инспектор и помощник по запчастям.Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков моторных лодок и техников по обслуживанию (49-3051) в Содружестве Массачусетса. составляет от 31280 до 43390 долларов (данные по Массачусетсу, данные за май 2018 г., просмотр за 10 сентября 2020 г.). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированного морского техника в Северной Каролине, опубликованная в мае 2019 года, составляет 18 долларов.56. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 14,92 доллара и 10,82 доллара соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2019 г. Специалисты по обслуживанию, просмотр 2 сентября 2020 г.) MMI является образовательным учреждением и не может гарантировать работу или заработную плату.

34) Расчетная годовая средняя заработная плата операторов компьютерных инструментов с числовым программным управлением в США.С. Занятость и заработная плата Бюро статистики труда, май 2019 г. Программы UTI готовят выпускников к карьере в различных отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве технических специалистов по механической обработке с ЧПУ. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, оператор ЧПУ, подмастерье. слесарь-механик и инспектор обработанных деталей. Информация о заработной плате для штата Массачусетс: средняя годовая заработная плата начального уровня для лиц, работающих в качестве операторов станков с компьютерным управлением, металла и пластика (51-4011) в Содружестве штата Массачусетс составляет 36 740 долларов (данные за май 2018 г., данные за май 2018 г., данные за 10 сентября, штат Массачусетс, США). 2020).Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных станков с ЧПУ в Северной Каролине, опубликованная в мае 2019 года, составляет 18,52 доллара. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 15,39 и 13,30 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2019 г. Операторы инструмента, просмотр 14 сентября 2020 г.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

37) Курсы Power & Performance не предлагаются в Техническом институте NASCAR. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Информацию о результатах программы и другую информацию можно найти на сайте www.uti.edu/disclosures.

38) На основе данных, собранных из Бюро статистики труда США, прогнозов занятости (2019-2029), www.bls.gov, просмотренных 8 сентября 2020 года. Прогнозируемые общие числа к 2029 г. — 728 800 механиков и техников по обслуживанию автомобилей; Сварщики, резаки, паяльщики и паяльщики — 452 500 человек; Специалисты по механике автобусов и грузовиков и по дизельным двигателям — 290 800 человек; Ремонтники кузовов автомобилей и сопутствующие товары — 159 900; и компьютер в числовом отношении Контролируемые операторы инструмента, 141 700.

41) На основе данных, собранных из Бюро статистики труда США, прогнозов занятости (2019-2029), www.bls.gov, по состоянию на 8 сентября 2020 года. Прогнозируемое среднее количество вакансий в год, Классификация должностей: Автомеханики и механики — 61 700 человек. Вакансии включают вакансии, связанные с ростом и чистым замещением.

42) На основе данных, собранных из Бюро статистики труда США, прогнозы занятости (2019-2029), www.bls.gov, просмотр 8 сентября 2020 г.Прогнозируемое среднее количество рабочих мест в год вакансий по классификации должностей: сварщики, резаки, паяльщики и паяльщики — 43 400 человек. Вакансии включают вакансии, связанные с ростом и чистым замещением.

43) На основе данных, собранных из Бюро статистики труда США, прогнозов занятости (2019-2029), www.bls.gov, просмотренных 8 сентября 2020 года. Прогнозируемое среднее количество годовых вакансий по классификации должностей: Механики автобусов и грузовиков и специалисты по дизельным двигателям, 24 500 человек.Вакансии включают вакансии, связанные с ростом и чистым замещением.

46) Студенты должны иметь средний балл не ниже 3.5 и посещаемость 95%.

47) На основе данных, собранных из Бюро статистики труда США, прогнозов занятости (2019-2029), www.bls.gov, просмотренных 8 сентября 2020 года. Прогнозируемое общее число Техников и механиков по обслуживанию автомобилей к 2029 году составит 728,8 тыс. человек.

48) На основе данных, собранных из Бюро статистики труда США, прогнозы занятости (2019-2029), www.bls.gov, просмотрено 8 сентября 2020 г. Предполагаемое общее количество механиков автобусов и грузовиков и специалистов по дизельным двигателям к 2029 году составит 290 800 человек.

49) На основе данных, собранных из Бюро статистики труда США, прогнозов занятости (2019-2029), www.bls.gov, просмотренных 8 сентября 2020 года. Прогнозируемое общее число ремонтов кузовов и связанных с ними автомобилей к 2029 году составит 159 900 человек.

50) На основе данных, собранных из Бюро статистики труда США, прогнозы занятости (2019-2029), www.bls.gov, просмотрено 8 сентября 2020 г. Предполагаемое общее количество сварщиков, резчиков, паяльщиков и паяльщиков к 2029 году составит 452 500 человек.

51) На основе данных, собранных из Бюро статистики труда США, прогнозов занятости (2019-2029), www.bls.gov, просмотренных 8 сентября 2020 года. Прогнозируемое общее количество компьютеров в числовом выражении Контролируемых операторов инструмента к 2029 году составит 141 700 человек.

Универсальный технический институт штата Иллинойс, Inc. одобрен Отделом частного бизнеса и профессиональных школ Совета по высшему образованию штата Иллинойс.

Как работает карбюратор?

Карбюратор — это высокочувствительный прецизионный инструмент, предназначенный для смешивания топлива и воздуха в правильном соотношении в довольно динамичном рабочем диапазоне двигателя внутреннего сгорания.

Их также, хотите верьте, хотите нет, очень легко понять. Хотя я не скажу, что карбюраторы и их настройка (адаптация карбюратора к конкретному двигателю и даже конкретному сценарию использования) просты, их принцип работы довольно прост, а обслуживание обычно легко выполнить, если конструкция карбюратора является работоспособной. и доступ к нему достаточный.Карбюраторы хороши, потому что мы все еще живем в эпоху, когда они используются (и, возможно, самые сложные и лучшие конструкции карбюраторов — это все, что остается в игре), но из-за ограничений выбросов они больше не разрабатываются. В этом отношении они вроде как живые ископаемые.

Чтобы лучше объяснить конструкцию и усовершенствование карбюратора, я сделаю то, что обычно делаю: верну вас в прошлое, чтобы понять простейшую форму темы, которую мы рассматриваем, а затем мы перейдем ко всем большие важные вехи.Я также добавлю перца в некоторые фактоиды, чтобы он не пересыхал.

Вот основная идея трубки Вентури. Если вы это понимаете, вы в значительной степени разбираетесь в карбюраторе. Иллюстрация RevZilla.

Принцип работы

Как и многие части мотоцикла, устройство для смешивания воздуха и топлива является результатом исследований, завершенных в другом столетии. В 1730-х годах Даниэль Бернулли, швейцарский математик и физик, обнаружил, что давление воздуха уменьшается с увеличением скорости.Так получилось, что хороший и последовательный способ заставить этот сценарий реализоваться — это пропустить воздух через ограниченный участок трубы; воздух ускоряется, а давление падает. Это было открыто около 1797 года итальянским физиком по имени Джованни Вентури. Он сконструировал трубку с гораздо меньшим входным отверстием при этом ограничении в зоне низкого давления. Это входное отверстие позволяет трубке втягивать жидкость в поток воздуха.

Вот и все в двух словах. Вот что такое карбюратор и что он делает.Это трубка, по которой воздух проходит через специально расположенные пустоты, через которые в двигатель попадает очень определенное количество топлива. В идеале он также эмульгирует топливо с помощью распыления воздуха. (Важно знать, что жидкое топливо гораздо труднее воспламеняется, чем пары топлива, взвешенные в воздухе.)

Это съемная трубка Вентури от карбюратора Langsenkamp-Linkert, которую можно найти на многих старинных товарах Harley-Davidson. Видите область, где диаметр сужается? Фото Лемми.

Поэтому, когда вы «даете ему газ», вы на самом деле ничего не делаете с топливом.Между вашей правой рукой и бензином нет прямой связи. То, что вы делаете, на самом деле заливаете воздухом . Вы впускаете в двигатель больше воздуха — так уж получилось, что из-за эффекта Вентури больший перепад давления воздуха позволяет ему уносить с собой больше топлива.

Если вы не продвинетесь дальше в этой статье, вы в значительной степени поймете, что делает карбюратор и как он это делает. Но, как и все механические части в мото, были очень интересные изменения и улучшения.История и эволюция также помогают объяснить, почему вы не найдете старинного Schebler раннего Харлея, свисающего с дрэг-байка.

Осадка

Прежде чем мы начнем, вы должны знать, что все карбюраторы можно классифицировать по тому, как воздух входит и выходит из карбюратора, когда он находится в установленном положении. Таким образом, в карбюраторе с нисходящим потоком, который вы можете найти на маслкаре с V8, есть воздух, который входит сверху и движется вниз, забирая топливо, откуда они вместе попадают в коллектор, а затем в камеру сгорания.

В мире мотоциклов почти каждый карбюратор имеет боковую тягу. Я уверен, что какой-нибудь проницательный читатель создаст малоизвестную модель с карбюратором с восходящим или нисходящим потоком, о котором я не могу думать, но шансы отличные, если вы увидите карбюратор мотоцикла, это блок с боковым тягом. Это связано в первую очередь с ограничениями по упаковке, а также взаимосвязано с попытками сохранить длину впускных направляющих как можно ближе к равной на многоцилиндровых мотоциклах.

Дроссель, пережиток ушедшей эпохи.Эта заслонка закрывается вручную, чтобы ограничить поток воздуха на конце карбюратора от двигателя. Это позволяет двигателю «присосаться» к нему, так что топливо может поступать легко, но ограничение воздуха делает двигатель очень богатым, облегчая запуск. Фото Лемми.

Части карбюратора

У большинства углеводов есть чаша, область, где висит топливо. Некоторые из них дистанционно сдвинуты в сторону, но у большинства есть буквальная чаша, которая отделяется от корпуса карбюратора. Там есть поплавок, который работает так же, как поплавок в вашем горшке.Он управляет иглой, которая устанавливается на предмет, который, по логике вещей, называется сиденьем.

Чаша карбюратора. Фото Лемми.

Большинство мотоциклетных карбюраторов питаются самотеком (бак всегда устанавливается над карбюратором, если нет топливного насоса), поэтому поплавок, игла и седло работают вместе, чтобы подавать топливо в карбюратор по мере необходимости, не переполняя резервуар.

Черный элемент здесь — поплавок, а с ним соединена игла, которая плотно прилегает к его седлу.Не в фокусе латунные насадки — это жиклеры. Самый верхний элемент из латуни — пилотный жиклер, а нижний — главный. Фото Лемми.

В чаше вы также можете увидеть форсунки, ведущие к основному корпусу карбюратора. Обычно это сменные латунные детали с просверленными отверстиями очень точного размера. Они часто бывают разных размеров для настройки. Размер отверстия влияет на количество топлива в топливовоздушной смеси.

Вот слайд карбюратора. Обратите внимание, что вырез (вырез слева внизу) виден.Форма и высота выреза может быть изменена для изменения отклика на холостом ходу. Этот золотник аналогичен дроссельной заслонке в более ранних карбюраторах. Фото Лемми.

Вы также можете увидеть иглы в карбюраторе. В зависимости от карбюратора это могут быть топливные иглы, воздушные иглы или «игольчатые форсунки». Они выглядят как настоящая игла (хотя и толще) и не похожи на иглу, которая прикрепляется к поплавку. Разве это не глупо?

В корпусе карбюратора вы можете увидеть ползун, удерживающий иглу жиклера, или вы можете увидеть дроссельный диск, который может перемещаться, когда вы поворачиваете дроссельную заслонку (это может также быть не так, в зависимости от типа карбюратора у вас ), и вы можете увидеть другой диск, заслонку воздушной заслонки.Не все карбюраторы имеют все эти детали. Почему? Что ж, это хороший переход к тому, как углеводы эволюционировали и отличаются друг от друга.

Давным-давно, когда

Я собираюсь описать следующее с точки зрения возрастающей сложности, и, вообще говоря, все двигалось в этом порядке с точки зрения сложности. Улучшения были внесены в очень разные графики, но это примерно прогрессия — это просто было реализовано в разное время разными производителями карбюраторов и велосипедов, и некоторые этапы были пропущены на этом пути.

На рассвете мотоспорта углеводы были похожи на ту базовую единицу, которую мы только что описали выше. Двигатели были примитивными, поэтому карбюраторы тоже могли. Степень сжатия была низкой, металлургия была плохой, что ограничивало обороты двигателя, технология уплотнения была где-то между доисторическими и несуществующими.

Некоторые ранние мотоциклы использовали впускной клапан атмосферного давления. Фактически, впускной клапан удерживался закрытым с помощью пружины, как обычный клапан сегодня, но пружина была намного слабее.Однако клапан не открывался механически, как в современных двигателях. Вместо этого движение поршня вниз создавало достаточное отрицательное давление, чтобы преодолеть слабую пружину и впустить поступающий воздушный топливный заряд в камеру сгорания. Когда всасывание уменьшалось, клапан закрывался под давлением пружины. Это не имеет прямого отношения к карбюраторам, но вступит в игру чуть позже в этой статье, так что подумайте, хорошо? Через несколько лет впускные клапаны стали стандартными, которые мы знаем сейчас, их открывал кулачок и подъемник с хорошей сильной пружиной, чтобы закрыть их обратно.

Когда двигатели стали более мощными, стало понятно, что более плавная работа и лучшая работа могут быть достигнуты за счет более точного контроля подачи топлива. Двигатель на холостом ходу, быстро повернутая дроссельная заслонка от гонщика, требующего ускорения, и двигатель на полном ходу — все это требует подачи топлива по-разному.

Ранние велосипедные карбюраторы имели две цепи: цепь холостого хода и цепь высокой скорости. «Контур» можно рассматривать как часть дроссельной заслонки, которой управляет конкретный топливный тракт.Таким образом, контур холостого хода на раннем карбюраторе может регулировать холостой ход до 25%, а высокоскоростной контур может справиться с остальным. Почти в каждом карбюраторе есть некоторое перекрытие и утечка в отношении того, какая цепь обслуживает какую часть дроссельной заслонки. Изменение чего-либо в одном контуре может что-то изменить в другом, и часто такие детали, как регулируемые отводы воздуха, могут перемещать точку перехода, чтобы избежать грубых или неустойчивых изменений контура.

Хорошим примером этого является размер трубки Вентури.Ранние карбюраторы Harley Linkert-Langsenkamp, ​​например, очень похожи карбюраторы, даже для двигателей с достаточно разной мощностью. Воздушный поток контролировался «бабочкой» или дроссельным диском, названным так потому, что в работе он напоминает взмахи крыла бабочки. Чтобы учесть необходимость использования одного корпуса с большим количеством смещений, для Linkerts были доступны разные Вентури, и они были более или менее отличительным фактором между моделями карбюратора.

Проблема, однако, в том, что данный размер трубки Вентури действительно оптимален только для заданного расхода, что соответствует одной скорости двигателя.Это нормально для мотокультиватора и т.п., в которых используется двигатель, работающий с фиксированной скоростью. Они достаточно гибкие, но идеальным вариантом были бы Вентури разных размеров для различных ситуаций с дроссельной заслонкой. Введите слайд карбюратора.

Скользящий карбюратор. Фото Лемми.

Скользящие карбюраторы отличаются от карбюраторов-бабочек тем, что в них не используется дроссельная заслонка, а вместо них используется круглый или плоский «ползун», который работает аналогично гильотине. Этот слайд поднимается тросом дроссельной заслонки, когда гонщик «крутит фитиль».”

Скользящие углеводы имеют несколько преимуществ по сравнению с карбюраторами типа «бабочка». Во-первых, что наиболее важно, размер Вентури увеличивается при открытии дроссельной заслонки. Он маленький при малых отверстиях дроссельной заслонки и становится больше при больших отверстиях. Некоторые люди до сих пор называют эти углеводы «переменной Вентури».

Это установка в виде бабочки. Многие ранние карбюраторы используют эту конструкцию клапана. Вал, на котором установлен диск, вращается примерно на 90 градусов. Это положение было бы широко открытым дросселем.Ага! Фото Лемми.

У карданных валов также есть то преимущество, что они не изнашиваются втулками дроссельного вала. Изношенные втулки действительно могут затруднить поддержание разумных оборотов холостого хода и смеси. Кроме того, поскольку вал дроссельной заслонки и бабочка не занимают места во впускном отверстии карбюратора, скользящий карбюратор при полностью открытой дроссельной заслонке не имеет препятствий на впускном тракте.

Помните, когда мы раньше говорили о схемах? Одним из способов улучшения карбюраторов было добавление контуров.С одной стороны, дополнительные схемы обеспечивали все более детальную и тонкую настройку. Обратной стороной этого, как и для всего, что имеет повышенную настраиваемость, является повышенная сложность, которая дает возможность настраивать более неправильно, чем когда-либо прежде.

Вот отверстие, просверленное в пилотном жиклере. Должно быть довольно легко понять, почему клейкое топливо или грязный карбюратор могут помешать вашему мотоциклу заводиться и работать. Фото Лемми.

Одна схема, которая появилась и встречается на большинстве карбюраторов, — это игла форсунки, о которой мы говорили ранее.Вместо того, чтобы просто иметь цепь холостого хода и цепь «всего остального», дроссельная заслонка была разделена на три части. На большинстве скользящих карбюраторов игла жиклера управляет дроссельной заслонкой примерно на одну восьмую вплоть до ее полного открытия, при этом пилот работает на холостом ходу и на холостом ходу, а главная цепь обрабатывает большую часть больших отверстий дроссельной заслонки, обычно с некоторой помощью со стороны струйная игла.

Струйная игла. Обратите внимание на различные положения зажима, а также на очень аккуратную конусность струйной иглы.Фото Лемми.

Струйные иглы часто имеют несколько положений для удерживающих зажимов. Чем выше струйная игла движется по слайду (зажим движется к заостренному концу игольчатого сопла), тем богаче смесь может быть получена в средней части дроссельной заслонки. Это обрабатывает нижнюю часть среднего диапазона. Верхний конец обрабатывается самим конусом иглы. Длинный, плавный конус будет более скудным при открытии дроссельной заслонки, чем короткий, агрессивный, когда игла движется вверх вместе с ползунком.

Интересно, что такие вещи, как игольчатые форсунки с несколькими положениями, начали исчезать в более поздних карбюраторах не потому, что они не работали должным образом, а потому, что ограничения выбросов вынудили производителей сделать свои карбюраторы «защищенными от несанкционированного доступа». Часто по этой причине винты холостого хода устанавливаются на заводе и закрываются латунными заглушками. Вы все еще можете получить доступ к регулировочному винту, вам просто нужно удалить запрессованную заглушку, что обычно квалифицируется как вмешательство в устройство контроля выбросов.Что-то вроде «Уловки-22», да?

Еще одна разработка, которая возникла, заключалась в добавлении ускорительного насоса, который не является отдельной схемой, но предназначен для очень конкретной потребности: устранение спотыкания, которое обычно возникает из-за быстро открывающейся дроссельной заслонки. Это спотыкание обычно происходит из-за того, что поток воздуха внезапно увеличивается, но топливо отстает. Акселераторные насосы — это, по сути, крошечные топливные насосы с механическим приводом, которые управляются дроссельной заслонкой, и они обычно открываются только при определенных обстоятельствах.Если вы когда-нибудь слышали, как кто-то говорит о «мощном» карбюраторе, это то, на что они ссылаются.

Они настроены так, что мягкое открывание дроссельной заслонки недостаточно сильно, чтобы привести их в действие, но когда дроссельная заслонка резко открывается, в карбюратор подается хороший порция топлива. (В большинстве случаев они могут быть настроены, поэтому размер «выстрела» может быть адаптирован для удаления болота, но не слишком богатого.)

Со временем на карбюраторах стала проявляться еще одна корректировка: стравливание воздуха.Регулируемые отводы воздуха в основном помогают ускорить или отсрочить переход с одного контура на другой, снова расширяя возможности регулировки карбюратора, к лучшему или к худшему.

Это карбюратор CV. Видите эту большую большую обложку сверху? Это ваша наводка. Фото Лемми.

Современная эпоха

Что ж, этот подзаголовок неправильно употреблен. Хотя с заводов все еще выпускается несколько мотоциклов с карбюраторами, их становится мало, и их обычно можно найти на старых моделях.Таким образом, мы можем определить «современное» здесь как примерно 1990-е годы.

Введите постоянную скорость, или CV, карбюратор. Карбюраторные карбюраторы существуют уже давно, но они стали очень популярными в 1990-х годах из-за их способности очищать карбюратор, сводя к минимуму избыток несгоревших углеводородов, которые обеспечивали менее точные устройства для распыления топлива.

А это слайд резюме. (Звучит как изящный танец, не так ли?) Это более поздний блок в стиле диафрагмы. Видите, почему углеводы такие большие? Фото Лемми.

По сути, карбюратор CV поднимает ползун не механически, а пневматически. Карбюратор разделяет функцию подъема слайда, используя трос дроссельной заслонки для открытия и закрытия бабочки в горловине карбюратора, а не путем прямого подъема слайда. Затвор, теперь уплотненный диафрагмой и закрытый слабой пружиной, открывается относительно вакуума двигателя. Таким образом, ползун карбюратора управляется двигателем. На самом деле всадник косвенно управляет воздушным потоком.

«Но Лем!» Я слышу, как вы говорите. «Разве это не ухудшит реакцию дроссельной заслонки?» Да. Да, было бы. Но это было неплохо, особенно когда задействовали ускорительный насос. Это было лучше для окружающей среды, потому что не было всех этих сильных всплесков (численно низкое соотношение воздух / топливо), возникающих каждый раз, когда гонщик доволен газом. Вместо этого произошло приятное равномерное повышение оборотов двигателя с меньшим ущербом для окружающей среды. Однако вы, как правило, не увидите карбюраторы CV (обычно идентифицируемые по очень большим квадратным или круглым вершинам, на которых расположены диафрагмы) на гоночных или соревновательных машинах.(Взгляните на современный двухтактный мотоцикл для бездорожья!) Вместо этого их использование было отнесено в основном к повседневным стандартам и пригородным мотоциклам. Карбюратор CV, как вы уже догадались, очень экономно расходует топливо. От чего они отказываются в отклике на газ и производительности, они возвращают эффективность и экономичность.

А сейчас я верну вас к той мысли, которую просил удержать ранее. Помните атмосферные клапаны? Они в основном полагались на то, что вакуум в двигателе преодолевает слабую пружину, чтобы впускать воздух и топливо в двигатель.Звучит знакомо? Дизайнеры в основном взяли тот же принцип, соединив его с идеей старого Вентури, и создали самые технологически продвинутые и экологически эффективные массовые карбюраторы, когда-либо устанавливаемые на серийные мотоциклы.

Закат

За исключением старых мотоциклов, которые все еще соответствуют законам о выбросах, таких как Suzuki S40 Boulevard или Honda XR650L (которые, кстати, оба используют CV) и соревновательных машин, карбюраторы в значительной степени исчезли, их заменила система впрыска топлива.

Почему, спросите вы? Что ж, они менее вредны для окружающей среды. Впрыск топлива отключает подачу топлива в условиях высокого вакуума и низкой нагрузки. (Подумайте, когда вы спускаетесь с холма на пониженной передаче с закрытым дросселем.) Карбюратор, по своей конструкции, продолжает забрасывать много топлива во впускной тракт. Так что впрыск топлива в этом отношении более эффективен.

Однако более серьезная причина заключается в том, что карбюратор загрязняет намного больше, чем FI, но, вероятно, не так, как вы думаете.Поскольку углеводы не являются системами под давлением, такими как впрыск топлива, топливо должно падать из бака в топливный бак карбюратора под действием силы тяжести, а это означает, что и бак, и бак должны выпускаться в атмосферу, выбрасывая в воздух очень вредные несгоревшие углеводороды. А топливо, как и многие растворители, очень легко испаряется. Если умножить это испарение на все мотоциклы в мире, можно легко представить, сколько бензина (в газообразной форме) выбрасывается в атмосферу. (Велосипеды с впрыском топлива представляют собой герметичные системы и обычно содержат испарительный баллон для улавливания паров до следующего запуска велосипеда, когда они попадут во впускное отверстие и сгорят.
