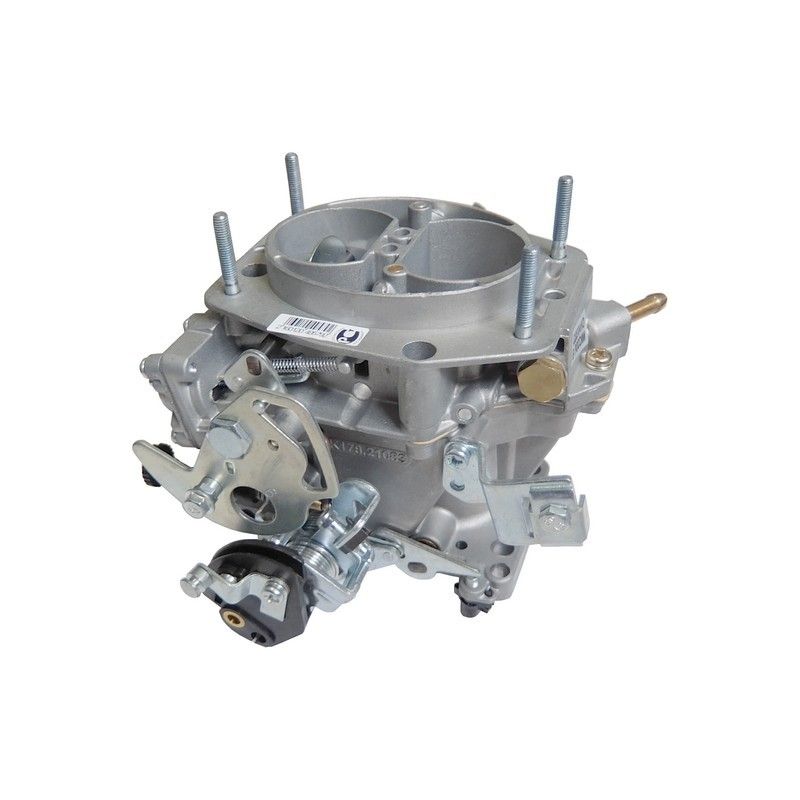

Тарировочные данные карбюратора 21083-1107010 Солекс

Карбюратор 21083-1107010 Солекс предназначен для установки на двигателя объемом 1,5 л автомобилей ВАЗ 21083, 21093, 21099. Solex 21083-1107010 — двухкамерный карбюратор эмульсионного типа, с последовательным открытием дроссельных заслонок и сбалансированной поплавковой камерой. Имеется блок подогрева охлаждающей жидкостью зоны дроссельных заслонок, экономайзер мощностных режимов, эконостат, ускорительный насос с распылителями в обе камеры, блокировка открытия дроссельной заслонки второй камеры, пусковое устройство и пр.

Тарировочные данные и параметры карбюратора 21083-1107010 Солекс

Смесительные камеры карбюратора

Диаметр смесительных камер

1-я камера – 32 мм

2-я камера – 32 мм

Диаметр диффузоров в смесительных камерах

1-я камера – 21 мм

2-я камера – 23 мм

Главные дозирующие системы обеих камер карбюратора

Маркировка топливных жиклеров

1-я камера – 95

2-я камера – 97,5

Маркировка воздушных жиклеров

1-я камера – 165

2-я камера – 125

Типы эмульсионных трубок

1-я камера – 23

2-я камера – ZC



Система холостого хода и переходная система первой камеры карбюратора

Маркировка топливного жиклера

1-я камера – 40

Маркировка воздушного жиклера

1-я камера – 170



Переходная система второй камеры карбюратора

Маркировка топливного жиклера

2-я камера – 50

Маркировка воздушного жиклера

2-я камера – 120



Экономайзер мощностных режимов

Маркировка топливного жиклера

1-я камера – 40

Усилие сжатия пружины при длине  9,5 мм – около 1,5 Н



Эконостат

Маркировка топливного жиклера

2-я камера – 70



Ускорительный насос

Маркировка распылителя

1-я камера – 35
2-я камера – 40

Суммарная для обеих камер подача топлива за 10 циклов (нажатий) – 11,5 см³

Маркировка кулачка – 7



Пусковое устройство

Пусковой зазор у воздушной заслонки – 2,5±0,2 мм

Пусковой зазор у дроссельной заслонки 1-й камеры – 1,1 мм



Диаметр отверстия под вакуумный корректор опережения зажигания – 1,2 мм



Диаметр отверстия игольчатого клапана – 1,8 мм



Диаметр отверстия перепуска топлива в бензобак – 0,70 мм



Диаметр отверстия вентиляции картера двигателя – 1,5 мм



Маркировка сектора привода воздушной заслонки – 6



Способ управления пусковым устройством – ручное



Диаметр балансировочных отверстий поплавковой камеры – 4/4

Примечания и дополнения

— Маркировку жиклеров определяют расходом, который замеряют микроизмерителями. Их настраивают по эталонным жиклерам.

Еще статьи на сайте по карбюраторам Солекс

— Параметры и тарировочные данные карбюратора 2108-1107010 Солекс

— Параметры и тарировочные данные карбюратора 21081-1107010 Солекс

— Параметры и тарировочные данные карбюраторов 21083-1107010-31, 21083-1107010-35 Солекс

— Разборка карбюратора 2108, 21081, 21083 Солекс

— Схемы карбюраторов 2108, 21081, 21083 Солекс

Подписывайтесь на нас!

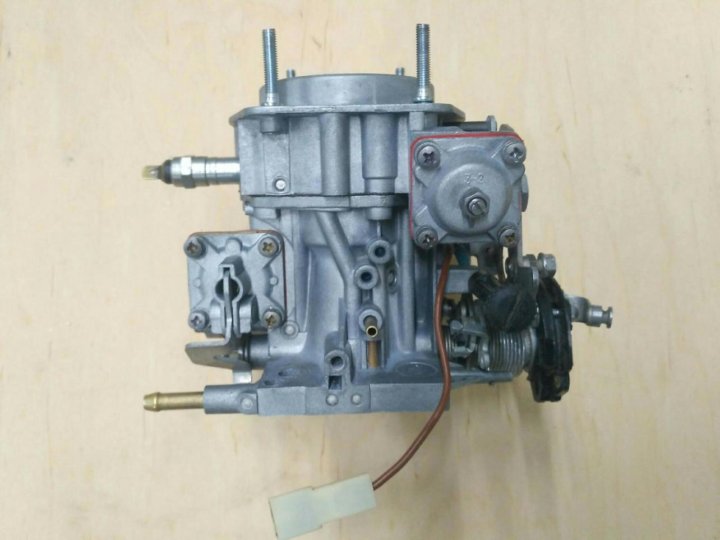

Устройство карбюратора Солекс 21083 1107010

Существует одна из модификаций карбюратора Солекс 21083, которая оснащена автоподсосом, благодаря чему топливная система автоматически заполняется.

Водителю не придется подкачивать с помощью акселератора или клапана на карбюраторе заполнение топливной системы. Карбюратор Солекс 21083 1107010 позволяет легко и быстро выполнить запуск двигателя, а также демонстрирует лучшие технические показатели.

Такой карбюратор нашел широкое свое применение в отечественных моделях LADA, которые выпускались в момент переходного периода на инжекторную систему. Эти карбюраторы более устойчивы к поломкам и прочим неисправностям. Рассмотрим более подробно устройство карбюратора Солекс 21083 1107010.

1. Сектор подогрева карбюратора;
2. Заслонка дроссельная первой камеры;
3. Штуцер (патрубок) для отсоса отводящих картерных газов;
4. Приводной рычаг для ускорительного насоса;
5. Приводной кулачок ускорительного насоса;
6. ускорительного насоса диафрагм;
7. Жиклер топливный экономайзера режимов мощностных;
8. Корпус насоса;
9. Специальная диафрагма экономайзера режимов мощностных;
10. Клапан запорный электромагнитный;
11. Жиклер топливный холостого хода;
12. Крышка для карбюратора;
13. Воздушный главный жиклер первой камеры;
14. Заслонка воздушная;
15. Распылители насоса ускорительного с клапаном подачи топливной смеси;
16. Диафрагма устройства пускового;
17. Винт регулировочный устройства пускового;
18. Винт регулировочный устройства количества смеси для холостого хода;
19. Специальный рычаг для блокировки второй камеры;
20. Штуцер (патрубок) для подачи вакуумному регулятору разрежения к распределителю зажигания;
21. Винт регулировочный качества подающей смеси для холостого хода;
22. Блок управления заслонками дроссельными;
23. Рычаг привода заслонок дроссельных;
24. Винт регулировочный для открывания заслонки дроссельной первой камеры;
25. Рычаг управления заслонкой воздушной;
26. Шток устройства пускового;
27. Провод электрического выключателя концевого для экономайзера принудительного холостого хода;
28. Воздушной заслонки рычаг;
29. Воздушный главный жиклер второй камеры;
30. Трубка эмульсионная;
31. Распылитель дозирующей главной системы второй камеры;
32. Штуцер (патрубок) подачи топлива;
33. Сливной патрубок топлива в бак;
34. Фильтр топливный;
35. Клапан игольчатый;
36. Заслонка дроссельная второй камеры;
37. Рычаг заслонки дроссельной второй камеры;
38. Топливный главный жиклер второй камеры;
39. Рычаг привода заслонки дроссельной второй камеры;
40. Поплавок

Рекомендуемая статья:  Тюнинг ВАЗ 2115 своими руками впечатляет

Карбюратор Солекс 21083 1107010 устанавливается на отечественные автомобили с системой бесконтактного зажигания подаваемой горючей смеси. Данный карбюратор двухкамерный эмульсионного типа, с открытием последовательным дроссельных заслонок.

В нем располагает сбалансированная поплавковая камера, подогрев для дроссельной заслонки непосредственно первой камеры, а также система отсоса отходящих картерных газов непосредственно за дроссельную заслонку.

В карбюраторе Солекс 21083 1107010 располагаются две основные дозирующие системы, второй и первой камер, система переходная второй камеры, холостого хода с переходной системой первой камеры. Эконостат, экономайзер режимов мощностных, пусковое полуавтоматическое устройство и ускорительный диафрагменный насос.

На холостом ходу в автоматическом режиме запускается в работу экономайзер регулирования холостого хода. Все авто оснащаемые датчиками расхода топлива, как правило работают с карбюратором Солекс 21083 1107010-31, который отличается от базовой версии отсутствием сливного патрубка топлива.

Многие автовладельцы стараются заменить свой родной карбюратор «Вебер», «Озон» на более современный карбюратор Солекс 21083 с автоподсосом. Благодаря своей улучшенной конструкции более длинных диффузоров, карбюратор Солекс 21083 позволяет снизить расход, и при этом двигатель работает стабильно при любых нагрузках и температурных режимах.

Здесь применяется отдельная система регулирования холостого хода, которая значительно проще в настройке.

Также если вы решили провести настройку, доработку, тюнинг карбюратора Солекс, то следует обратить внимание на жиклеры, подобное описание и сравнительная таблица которых, представлена в нашей следующей статье.

Небольшое видео про автоподсос карбюратора Солекс 21083 1107010.

Источник: avto-all.com

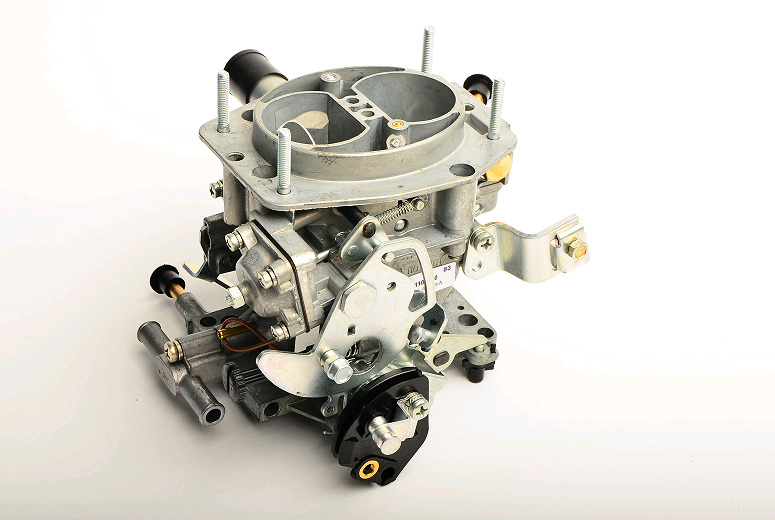

Устройство карбюратора солекс 21083 1107010

Имеется одна из модификаций карбюратора солекс 21083, которая оснащена автоматическим поднасосом, благодаря которому происходит автоматическое заполнение топливной системы.

Водителю не нужно накачивать топливную систему с помощью акселератора или клапана на карбюраторе. Карбюратор Солекс 21083 1107010 позволяет быстро и легко запустить двигатель, а также показывает наилучшие технические показатели.

Этот карбюратор нашел широкое применение в отечественных моделях LADA, которые выпускались в период перехода на инжекторную систему. Эти карбюраторы более устойчивы к поломкам и другим неисправностям. Рассмотрим подробнее устройство карбюратора солекс 21083 1107010.

1. Сектор обогрева карбюратора; 2. Дроссель первой камеры; 3. Штуцер (трубка) для отсоса отработанных картерных газов; 4. Рычаг привода ускорительного насоса; 5. Кулачок привода ускорительного насоса; 6. диафрагмы ускорительного насоса; 7. Реактивные режимы мощности экономайзера топлива; 8. Корпус насоса; 9. Специальное отверстие экономайзера силового режима; 10. Запорный электромагнитный клапан; 11. Жиклер топлива на холостом ходу; 12. Крышка карбюратора; 13. Воздушный главный жиклер первой камеры; 14. Воздушная заслонка; 15. Форсунки ускорительного насоса с клапаном подачи топливной смеси; 16. Диафрагма пускового устройства; 17. Винтовое регулировочное устройство пусковое; 18. Винт регулировки количества смеси на холостом ходу; 19. Специальный рычаг для блокировки второй камеры; 20. Штуцер (трубка) подвода вакуумного регулятора к вакуумному распределителю к распределителю зажигания; 21. Винт регулировки качества подаваемой смеси на холостом ходу; 22. Блок управления дроссельной заслонкой; 23. Рычаг привода дроссельной заслонки; 24. Винт регулировочный открытия дроссельной заслонки первой камеры; 25. Рычаг управления воздушной заслонкой; 26. Пусковое устройство; 27. Конец провода электрического выключателя принудительного холостого хода экономайзера; 28. Рычаг воздушной заслонки; 29. Воздушный главный жиклер второй камеры; 30. Эмульсионная трубка; 31. Основная система распыления второй камеры; 32. Штуцер (трубка) подачи топлива; 33. Сливной патрубок топливного бака; 34. Топливный фильтр; 35. Клапан игольчатый; 36. Дроссельная заслонка второй камеры; 37. Рычаг дроссельной заслонки второй камеры; 38. Топливный жиклер второй камеры; 39. Рычаг привода дроссельной заслонки второй камеры; 40. Поплавок

Рекомендуемая статья: Ремень ГРМ или цепь — что лучше для вашего автомобиля?

Карбюратор солекс 21083 1107010 устанавливается на автомобили отечественного производства с бесконтактной системой зажигания подаваемой топливной смеси. Этот карбюратор двухкамерный эмульсионного типа, с последовательно открывающимися дроссельными заслонками.

Имеет уравновешенную поплавковую камеру, подогрев дроссельной заслонки непосредственно в первую камеру, а также систему отсоса отработавших картерных газов непосредственно за дроссельной заслонкой.

В карбюраторе Солекс 21083 1107010 две основные дозирующие системы, вторая и первая камеры, переходная система второй камеры, холостой ход с переходной системой первой камеры. Эконостат, экономайзер режимов мощности, пусковой полуавтомат и ускорительный мембранный насос.

На холостом ходу в автоматическом режиме запускается экономайзер регулирования холостого хода. Все автомобили, оснащенные датчиками расхода топлива, как правило, работают с карбюратором Солекс 21083 1107010-31, который отличается от базовой версии отсутствием сливной трубки для топлива.

Многие автовладельцы пытаются заменить родной карбюратор «Вебер», «Озон» на более современный карбюратор Солекс 21083 с автоподсосом. Благодаря усовершенствованной конструкции более длинных диффузоров карбюратор Солекс 21083 снижает расход, а двигатель стабильно работает при любых нагрузках и температурных режимах.

Используется отдельная система регулирования холостого хода, которую намного проще настроить.

Также, если вы решили отрегулировать, доработать, настроить карбюратор Солекс, то вам стоит обратить внимание на жиклеры, аналогичное описание и сравнительная таблица которых представлены в нашей следующей статье.

Небольшое видео о карбюраторе Солекс Автоподсос 21083 1107010.
