Что такое автомобильный карбюратор? | Twokarburators.ru

Для диагностики неисправностей и эффективного ремонта своего автомобиля необходимо знать устройство, назначение, принцип действия его основных деталей и механизмов. Рассмотрим, что такое автомобильный карбюратор и для чего он нужен.

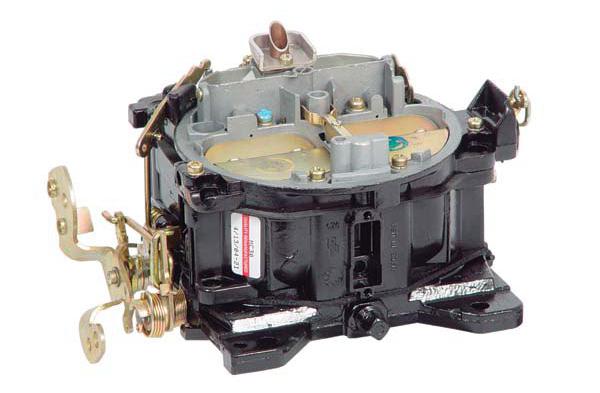

Что такое автомобильный карбюратор?

Карбюратор – это устройство для приготовления и дозирования топливной смеси (бензин + воздух) на которой работает автомобильный двигатель. Карбюратор наряду с бензонасосом, топливным баком, топливными магистралями и другими элементами входит в систему питания двигателя.

Для чего нужен карбюратор?

Чтобы понять для чего нужен автомобильный карбюратор необходимо знать, что для каждого режима работы двигателя (холостой ход, разгон, средние нагрузки, мощностной и пр.) необходимо приготовить топливную смесь определенного состава. Оптимальный состав 14,5-15 / 1 (15 частей воздуха на одну часть бензина). Это так называемый стехиометрический состав топливной смеси, при котором происходит наиболее полное ее сгорание с выделением максимума энергии. На мощностных режимах нужна более богатая топливная смесь (например, 1 к 13), на малых нагрузках более бедная (например 17/1). То есть, чем сильнее водитель нажимает на педаль газа, тем больше должна обогащаться топливная смесь, попадающая в двигатель.

Приготовлением топливной смеси определенного состава для каждого режима работы двигателя как раз и занимается карбюратор. Для этого он и нужен. Плюс дозирование, то есть подача требуемого объема. Конструктивно в карбюраторе объединены несколько систем и механизмов, позволяющие проделывать такую работу.

Например, система пуска – приготавливает богатую топливную смесь для запуска двигателя, главные дозирующие системы – подают топливо в двигатель на всех режимах кроме холостого хода и принудительного холостого хода, ускорительный насос – позволяет моментально обогатить смесь и ускорится при резком нажатии на газ, экономайзер – обогащает смесь при повышенных нагрузках на двигатель и т.д.

За счет чего работает карбюратор?

Автомобильный карбюратор работает за счет разрежения возникающего во впускном коллекторе при движении поршней двигателя. Под действием этого разрежения (области низкого давления) топливо буквально «высасывается» из каналов карбюратора. Чем быстрее движутся поршни, тем выше разрежение. Карбюратор может сам регулировать величину разрежения, открывая и закрывая дроссельные и воздушную заслонки.

Как работает карбюратор?

При прокручивании холодного двигателя стартером на режиме пуска во впускном коллекторе создается разрежение за, счет которого из каналов системы пуска вытягивается определенное количество топлива, необходимое для запуска двигателя.

Далее следует режим прогрева при котором работает главная дозирующая система первой камеры карбюратора.

После прогрева, при полностью открытой воздушной заслонке настает черед режима холостого хода (ХХ) при котором топливо подается в двигатель через каналы системы холостого хода.

При нажатии на педаль газа срабатывает ускорительный насос, впрыскивая дополнительную дозу топлива и повышая обороты двигателя.

Начало движения – работает переходная система первой камеры предотвращает провал.

Далее режим средних нагрузок – работает ГДС первой камеры карбюратора.

Мощностной режим – вступает в работу вторая камера карбюратора и ее ГДС.

Что лучше карбюратор или инжектор?

Ни то не другое, так как у каждой системы имеются свои плюсы и недостатки. Карбюратор более прост и дешев в обслуживании, но приготавливаемая им смесь не стабильна и не поддается точной дозировке, зависит от посторонних факторов, что влияет на расход и работу двигателя. Инжектор дозирует топливную смесь точно, что позволяет снизить расход и оптимизировать ее состав на каждом из режимов, но обслуживать систему впрыска дорого и требует определенных навыков и знаний.

Но, будущее за инжектором, так как экологические требования к выхлопу двигателя автомобиля постоянно растут, а по токсичности выхлопа инжектор превосходит карбюратор.

Примечания и дополнения

Во перечень всех систем и механизмов современного карбюратора.

— Пусковое устройство

— Главная дозирующая система первой камеры карбюратора

— Главная дозирующая система второй камеры карбюратора

— Система холостого хода

— Переходная система первой камеры карбюратора

— Переходная система второй камеры карбюратора

— Ускорительный насос

— Экономайзер мощностных режимов

— Эконостат

Подробнее: «Системы и устройства карбюратора Солекс».

Еще статьи по устройству и назначению систем и механизмов автомобиля

— Что такое бензонасос и как он работает?

— Что такое автомобильный трамблер и как он работает?

— Назначение и принцип действия ускорительного насоса карбюратора Солекс 21073

twokarburators.ru

это что? Принцип работы, применение

В этой статье вы узнаете о системах впрыска топлива. Карбюратор – это самый первый механизм, который позволял соединять в нужной пропорции бензин с воздухом для приготовления топливовоздушной смеси и подачи ее в камеры сгорания двигателя. Эти устройства активно применяются и по сей день – на мотоциклах, бензопилах, мотокосах и так далее. Вот только из автомобильной индустрии они были давно вытеснены инжекторными системами впрыска, более продвинутыми и совершенными.

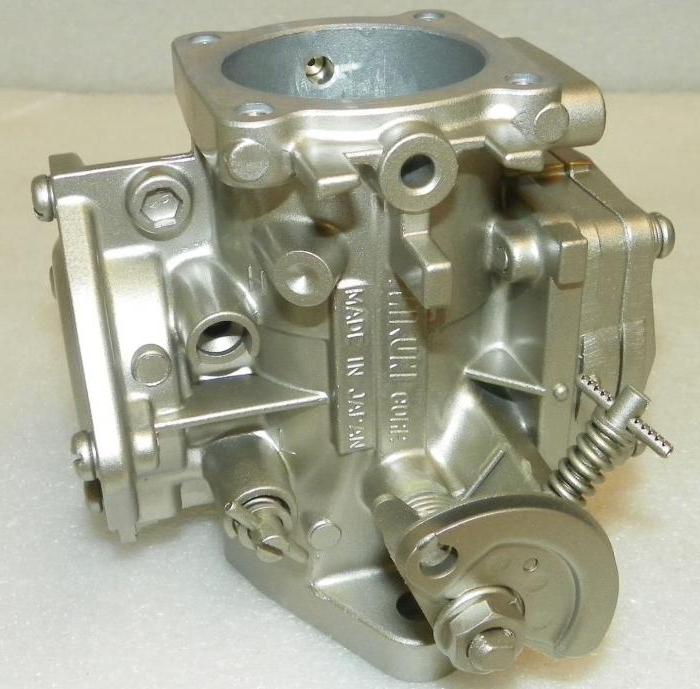

Что такое карбюратор?

Карбюратор – это такое устройство, которое смешивает топливо и воздух, подает полученную смесь во впускной коллектор двигателя внутреннего сгорания. Ранние карбюраторы работали, просто позволяя воздуху проходить по поверхности топлива (в конкретном случае – бензина). Но большинство из них позднее распределяли отмеренное количества топлива в воздушный поток. Этот воздух проходит через жиклеры. Для карбюратора состояние этих частей крайне важно.

Карбюратор был основным прибором для смешивания топлива и воздуха в двигателях внутреннего сгорания вплоть до 1980-х годов, когда возникли сомнения по поводу эффективности его использования. При сгорании топлива образуется очень много вредных выбросов. Хотя карбюраторы использовались в Соединенных Штатах, Европе и других развитых странах до середины 1990-х годов, они работали наряду с более сложными системами управления для удовлетворения требований по выбросам углекислого газа.

История развития

Различные типы карбюраторов были разработаны рядом пионеров в автомобилестроении, в том числе немецким инженером Карлом Бенцем, австрийским изобретателем Зигфридом Маркусом, английским эрудитом Фредериком У. Ланчестером и другими. Поскольку очень много различных методов смешивания воздуха и топлива были применены в первые годы существования и развития автомобилей (а первоначально стационарные бензиновые двигатели также использовали карбюраторы), то довольно трудно точно определить, кто является изобретателем этого сложного устройства.

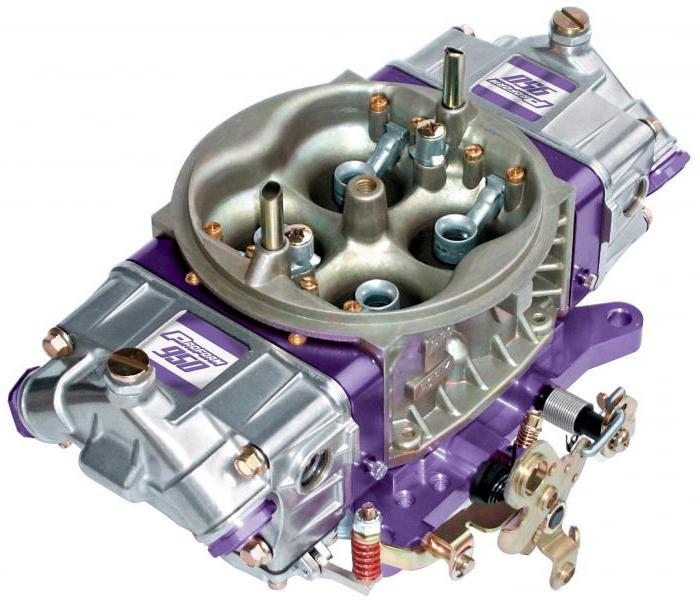

Виды карбюраторов

Ранние конструкции отличались между собой по основному методу работы. Также они отличаются и от более современных, которые доминировали на протяжении большей части двадцатого века. Современный карбюратор для бензопилы распыляющего типа, аналогичные используются и на современных автомобилях. Самые первые, исторические, так сказать, конструкции можно разбить на два основных типа:

Поверхностного типа карбюраторы.
Спрей-карбюраторы.

Рассмотрим им подробно далее.

Поверхностные карбюраторы

Все ранние конструкции карбюраторов были поверхностные, хотя имелось большое разнообразие и в этой категории. Например, Зигфрид Маркус представил нечто под названием «вращающаяся щетка-карбюратор» в 1888 году. А Фредерик Ланчестер разработал свой фитиль карбюраторного типа в 1897-м.

Первый карбюраторный поплавок был разработан в 1885 году Вильгельмом Майбахом и Готлибом Даймлером. Карл Бенц запатентовал также карбюратор поплавкового типа примерно в то же время. Тем не менее эти ранние конструкции были поверхностными карбюраторами, которые работали за счет прохождения воздуха над поверхностью топлива для того, чтобы смешать их. Но зачем нужен карбюратор двигателю? А без него никак не получалось подать топливную смесь в камеры сгорания (инжектор в девятнадцатом веке еще не был известен).

Большинство поверхностных устройств функционировали на основе простого выпаривания. Но существовали и иные карбюраторы, они были известны как устройства, работающие за счет «пузырения» (их еще называют фильтрующими карбюраторами). Они работают, заставляя двигаться воздух вверх через нижнюю часть камеры с топливом. В результате этого образуется смесь воздуха и топлива над основным объемом бензина. И эта смесь впоследствии засасывается во впускной коллектор.

Спрей-карбюраторы

Хотя различные поверхностные карбюраторы были доминирующими на протяжении первых десятилетий существования автомобиля, спрей-карбюраторы начали занимать существенную нишу на рубеже 19-20-го веков. Вместо того чтобы полагаться на испарение, эти карбюраторы фактически распыляли отмеренное количество топлива в воздух, который был засосан воздухозаборником. Эти карбюраторы используют поплавок (как Maybach и более ранние конструкций Benz). Но они действовали на основе принципа Бернулли, а также эффекта Вентури, как и современные устройства, например карбюратор К-68.

Одним из подтипов аэрозольных карбюраторов является так называемый карбюратор давления. Он впервые появился в 1940-х годах. Хотя карбюраторы давления напоминают аэрозольные только внешне, они на самом деле были самыми ранними примерами устройств принудительного впрыска топлива (инжекторов). Вместо того чтобы полагаться на эффект Вентури, чтобы сосать топливо из камеры, карбюраторы давления распыляли топливо из клапанов почти таким же образом, как современные инжекторы. Карбюраторы становились все более сложными в течение 1980-х и 1990-х годов.

Что означает «карбюратор»?

«Карбюратор» – это английское слово, которое является производным от термина carbure, в переводе с французского — «карбида». По-французски carburer означает просто «объединить (что-то) с углеродом». Точно так же английское слово «карбюратор» технически означает «увеличение содержания углерода».

Аналогично работает карбюратор К-68, который использовался на мотороллерах типа «Тула» (позднее «Муравей»), мотоциклах «Урал» и «Днепр».

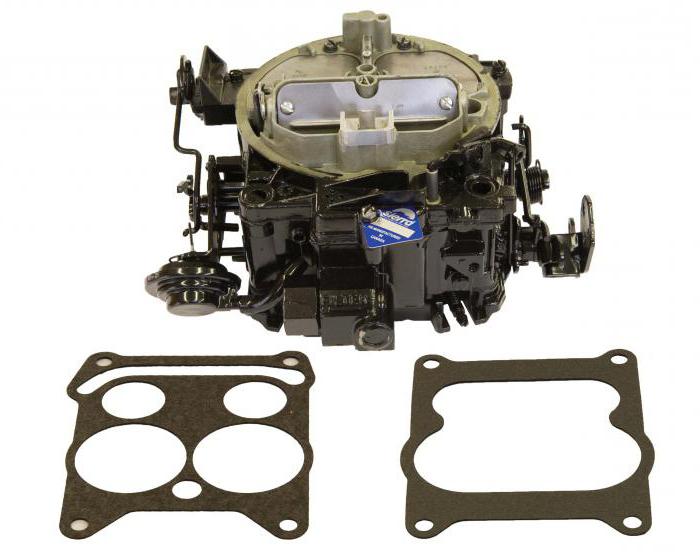

Компоненты

Все типы карбюраторов имеют различные компоненты. Но современные приборы имеют ряд общих характеристик, в том числе:

Воздушный канал (трубка Вентури).
Дроссельный клапан.
Электроклапан холостого хода.
Ускорительный насос.
Камеры карбюратора (первичная, поплавковая и так далее).
Поплавковый механизм.
Мембрана карбюратора для перекачки топлива.
Регулировочные винты.

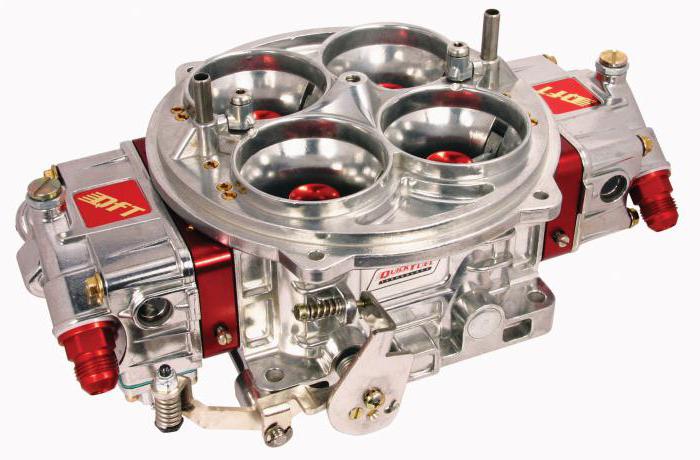

Как работает карбюратор?

Все типы карбюраторов работают с помощью различных механизмов. Например, карбюраторы фитильного типа работают, заставляя воздух проходить по поверхности пропитанных газом фитилей. Это вызывает испарение бензина в воздух. Тем не менее приборы фитильного типа (и другие поверхностные) устарели более ста лет назад.

Большинство карбюраторов, которые используются транспортными средствами на сегодняшний день, используют механизм распыления. Все они работают аналогичным образом. Современные карбюраторы функционируют за счет эффекта Вентури, чтобы вытягивать топливо из камеры.

Основные принципы работы карбюраторов

Карбюраторы, работа которых основана на принципе Бернулли, имеют некоторые особенности. Изменения давления воздуха предсказуемы и напрямую зависят от того, насколько быстро он движется. Это важно, потому что воздушный проход через карбюратор содержит узкую, сжатую трубку Вентури. Она необходима для ускорения воздуха, когда он проходит сквозь нее.

Поток воздуха (не поток смеси) через карбюратор управляется педалью акселератора. Она связана с дроссельным клапаном, расположенным в карбюраторе, при помощи тросика. Этот клапан закрывает трубку Вентури, когда педаль акселератора не используется, и он же открывает, когда эта педаль нажата. Это позволяет воздуху проходить через трубку Вентури. Следовательно, засасывается больше топлива из камеры для смешивания. На таких принципах и основана работа карбюратора.

Большинство карбюраторов имеют дополнительный клапан над трубкой Вентури (называется он дросселем, который выступает в качестве вторичной дроссельной заслонки). Дроссель остается частично закрытым, когда двигатель холодный, что уменьшает количество воздуха, которое может пройти в карбюратор. Это приводит к более богатой смеси воздух/топливо, поэтому дроссель должен открыться (автоматически или вручную), как только двигатель прогреется и больше не будет нуждаться в богатой смеси.

Другие компоненты карбюраторных систем также предназначены для воздействия на воздушно-топливную смесь во время различных условий эксплуатации. Например, мощностной клапан или дозирующий стержень может увеличить количество топлива под открытым дросселем, либо это происходит в ответ на низкое давление в вакуумной системе (или же фактическое положение дроссельной заслонки). Карбюратор – это непростой элемент, и физические основы его функционирования достаточно сложны.

Проблемы

Некоторые проблемы карбюраторов могут быть решены путем регулировки воздушной заслонки, смеси или холостого хода, а другие требуют ремонта или замены. Зачастую изнашивается мембрана карбюратора, перестает качать бензин в камеры.

Когда карбюратор выходит из строя, двигатель будет работать плохо в определенных условиях. Некоторые проблемы карбюраторных систем приводят к поломке двигателя, он не может нормально работать на холостом ходу без посторонней помощи (например, вытягивания подсоса или постоянной подгазовки). Наиболее распространенные проблемы проявляются в холодное время года, когда двигателю работать наиболее сложно. А карбюратор, который работает плохо на холодном двигателе, может функционировать нормально, когда тепло (это происходит из-за проблем с закоксовыванием каналов).

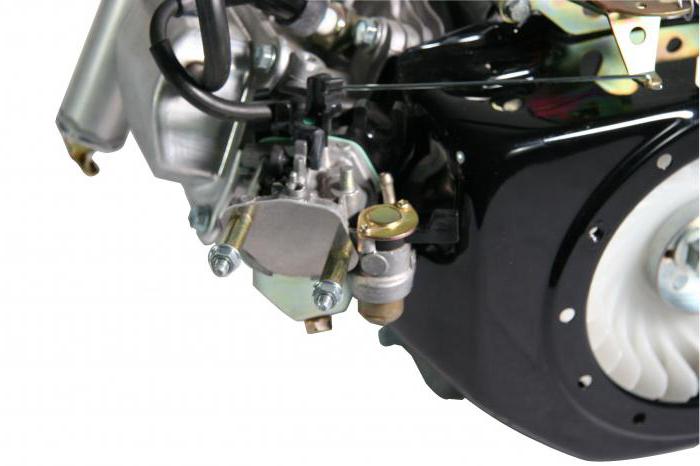

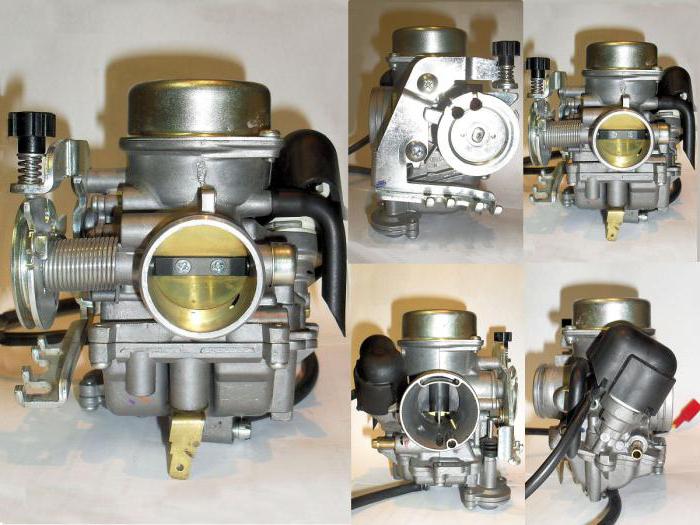

Стоит заметить, что карбюратор для мотоблока по своему составу такой же, как и автомобильный. Отличие в количестве элементов и их размерах. В некоторых случаях проблемы с карбюратором могут быть решены путем ручной регулировки смеси или частоты холостого хода. С этой целью смесь, как правило, регулируется путем поворота одного или нескольких винтов. На них закреплены игольчатые клапаны. Эти винты позволяют физически изменить положение игольчатых клапанов, а это приводит к тому, что количество топлива может быть уменьшено (бедная смесь) или увеличено (происходит обогащение смеси) в зависимости от конкретной ситуации.

Ремонт карбюратора

Многие проблемы карбюраторных систем могут быть решены путем внесения изменений или выполнения других исправлений без снятия устройства с двигателя. Чтобы отрегулировать карбюратор для мотоблока, нет необходимости его снимать. Но некоторые проблемы могут быть решены только с удалением устройства и его полным или частичным восстановлением. Операция восстановления карбюратора, как правило, включает в себя удаление блока, разборку его на части и очистку при помощи растворителя, разработанного специально для этой цели.

Ряд внутренних компонентов, уплотнений и других частей затем надо обязательно заменять перед монтажом. Только после тщательной обработки необходимо собрать карбюратор и установить на место. Чтобы провести качественное обслуживание, вам потребуется ремкомплект для карбюратора. Он включает в себя все самые важные элементы конструкции.

Итак, мы выяснили, что карбюратор – это буквально устройство, которое добавляет бензин (топливо) в воздух и подает эту смесь в камеры сгорания двигателя.

fb.ru

Принцип работы и устройство карбюратора

На первый взгляд карбюратор может показаться очень сложным устройством. Однако небольшой объём теоретических знаний поможет полностью разобраться с его принципом работы. Что, в свою очередь, позволит самостоятельно выполнять чистку и регулировку карбюратора. Для выполнения этих операций на должном уровне достаточно базовой информации.

Как работает карбюратор

Независимо от модели, принцип работы карбюратора аналогичен. Конструктивно любой карбюратор выполнен по следующей схеме: канал для создания топливовоздушной смеси, в котором есть специальное калибровочное отверстие для входа воздуха, поплавковая камера и выход для готовой смеси.

При работающем моторе во впускном коллекторе (элемент, соединяющий силовой агрегат и топливную систему) создаётся пониженное давление, по отношению к атмосферному. Это приводит к возникновению вакуума в карбюраторе. Благодаря этому в карбюратор, по специальному сужающемуся каналу затягивается воздух и выполняется захват бензина из топливной камеры. В процессе эти ингредиенты смешиваются, что приводит к созданию топливовоздушной смеси, которая воспламеняется в КЗ (камере сгорания) и заставляет двигаться поршни. Количество топлива в готовой смеси зависит от давления, создаваемого в смешивающей камере. Благодаря тому, что камера соединена с атмосферой, из-за разницы давления, бензин поднимается вверх, смешиваясь с воздухом. Далее смесь поступает в камеру сгорания. Сужение прохода ускоряет движение воздуха, что приводит к ещё большему его разряжению.

Подача топлива с воздухом

Управление подачей топлива и воздуха осуществляется педалью газа, она соединена с воздушной заслонкой (ВЗ) и элементом, перекрывающим поплавковую камеру (ПК). Когда педаль свободна, мотор работает на холостом ходу (ХХ). Заслонка почти полностью закрывает калиброванный канал подачи воздуха, а игла проём в топливной камере. Деталь для перекрытия поплавковой камеры выполнена в виде иглы, разделённой на несколько частей, каждая из которых имеет свою толщину. Таким образом, чем выше она поднимается, тем больше происходит подача топлива. Воздушная заслонка работает по такому же принципу, чем шире проём, тем больше поток.

Что такое холостой ход карбюратора — ХХ

Холостой ход можно сравнить с режимом ожидания. Он необходим для стабильного поддержания нужных оборотов в момент, когда автомобиль не едет, чтобы мотор не заглох. В этот случае, воздушная смесь насыщена минимальным количеством топлива, необходимым для поддержания стабильной работы системы.При отпущенной педали газа, игла золотника максимально перекрывает главный канал подачи бензина. Воздушная заслонка остаётся чуть открытой. Проход, через который осуществляется подача бензина, размещён за воздушной заслонкой. Горючая смесь начинает поступать по этому каналу только тогда, когда в карбюраторе есть увеличенное разряжение, которое возникает при сильном открытии воздушной заслонки. Для создания топливовоздушной смеси на ХХ в конструкции предусмотрен дополнительный канал подачи кислорода. В нём есть специальный элемент для регулировки качества горючей смеси. Чем сильнее закручен винт, тем больше смесь насыщается бензином. Увеличиваются обороты холостого хода, и наоборот — откручивание винта снижает их. Таким образом, выполняя регулировку этого винта можно добиться оптимальных опций, повысить экономичность.

Для правильной дозировки ингредиентов горючей смеси, в местах забора устанавливаются жиклёры. Они представляют собой специальный элемент с определённым диаметром прохода, который не позволяет расходовать топлива или воздуха выше установленной нормы. Также жиклёр может выполнять функцию регулировочного винта.

Для чего нужна поплавковая камера в карбюраторе

1 — держатель оси поплавка;
2 — язычок поплавка;
3 — поплавок

ПК является одним из основных элементов карбюратора, в котором находится топливо. Уровень жидкости в камере регулируется и контролируется с помощью специального поплавка. К нему прикреплена иголка. Она закрывает канал подачи горючей смеси из бензобака. При уменьшении уровня топлива, поплавок начинает опускаться, а иголка поднимается. При заполнении камеры поплавок поднимается и уровень стабилизируется.

В карбюраторе предусмотрен механизм дополнительного подсоса управления ДЗ. Этот элемент предназначен для ручного обогащения смеси. Для этой функции предусмотрен дополнительный канал, он меньше, чем основной. Управление механизмом подсоса реализовано специальным рычагом на приборной панели. Сначала необходимо вытянуть полностью на себя элемент, тем самым максимально открыть заслонку, по мере прогрева мотора рычаг нужно постепенно вернуть в исходное положение.

Регулировка карбюратора

Регулировка карбюратора может осуществляться только на хорошо прогретом моторе. Независимо от конструкции, принцип выполнения калибровки элементов идентичный.

Поплавковая камера. Регулировка и контроль уровня жидкости в ёмкости осуществляется с помощью поплавка, соединённого проволокой с иглой. Уровень необходимого топлива в камере указан в руководстве по эксплуатации конкретной модели автомобиля. Сверьте текущие показатели, замерьте с помощью штангенциркуля высоту зеркала. Если уровень выше нормы, аккуратно возьмите в руку поплавок и прогните его вниз методом механического воздействия на проволоку. Если уровень топлива ниже нормы — поднимите его.
Настройка ХХ. Оптимальное количество оборотов на ХХ составляет 800-900 единиц. Закрутите винт качества смеси до упора и выкрутите его на 4-5 оборота обратно. Закрутите до упора винт количества и открутите 3 раза. Включите двигатель, постепенно начните закручивать первый винт, в процессе обороты должны поднять и начаться нестабильная работа мотора. Когда начнётся этап неустойчивости, начните закручивать регулировочный элемент, пока двигатель снова не начнёт работать стабильно. В завершение выполните корректировку винтом количества.
Регулировка жиклёров. С помощью подсоса нужно закрыть воздушную заслонку. Хвостовик тяги должен находиться в конце паза штока ПУ карбюратора. При отклонении следует устранить подгибанием тяги. Затем нужно снять крышку, а потом замерить зазор от кромки стенки камеры до ВЗ. Необходимые показатели указаны в руководстве по эксплуатации. Настройка выполняется с помощью регулировочного винта ПУ.

vipwash.ru

Карбюраторный двигатель: описание,характеристики,фото,видео,принцип работы | НЕМЕЦКИЕ АВТОМАШИНЫ

Карбюраторный двигатель — один из типов двигателя внутреннего сгорания с внешним смесеобразованием.

В карбюраторном двигателе топливно-воздушная смесь, поступающая по впускному коллектору в цилиндры двигателя, приготавливается в специальном приборе — карбюраторе. Также карбюраторные двигатели разделяются на двигатели без наддува или атмосферные, у которых впуск воздуха или горючей смеси осуществляется за счет разряжения в цилиндре при всасывающем ходе поршня; двигатели с наддувом, у которых впуск воздуха или горючей смеси в рабочий цилиндр происходит под давлением, создаваемым турбокомпрессором, с целью увеличения заряда воздуха и получения повышенной мощности и КПД двигателя;

В качестве топлива для карбюраторного двигателя в разное время применялись спирт, керосин, лигроин, бензин. Наибольшее распространение получили бензиновые карбюраторные двигатели.

Карбюратор — устройство в системе питания карбюраторных двигателей внутреннего сгорания, предназначенное для смешивания бензина и воздуха, создания горючей смеси и регулирования её расхода. В настоящее время карбюраторные системы подачи топлива вытесняются инжекторными.

Простейший карбюратор состоит из четырёх основных элементов: поплавковой камеры (10) с поплавком (3), жиклёра (9) с распылителем (7), диффузора (6) и дроссельной заслонки (5).

Топливо по трубке (1) поступает из бака в поплавковую камеру (10). В поплавковой камере плавает пустотелый, обычно латунный поплавок (3), на который опирается запорная игла (2). Когда уровень топлива в поплавковой камере достигнет необходимой высоты, поплавок всплывёт настолько, что заставит запорную иглу перекрыть трубку (1), прекращая подачу топлива в поплавковую камеру. По мере расходования топлива его уровень в поплавковой камере понижается, поплавок опускается, и запорная игла снова открывает подачу топлива, таким образом в поплавковой камере поддерживается постоянный уровень топлива, что очень важно для правильной дозировки подачи топлива.

Из поплавковой камеры топливо поступает через жиклёр (9) в распылитель (7). Количество топлива, вытекающего из распылителя (7), зависит при прочих равных условиях от размеров и формы жиклёра.

При движении поршня в такте впуска давление в цилиндре снижается. При этом наружный воздух засасывается в цилиндр через карбюратор и впускной трубопровод, проходя через воздушную трубу (8) карбюратора, в которой находится диффузор (6). В самой узкой части диффузора помещается конец распылителя. В сужающейся части диффузора скорость потока воздуха увеличивается, а давление воздуха уменьшается.

Благодаря отверстию (4) в поплавковой камере поддерживается атмосферное давление, в результате под влиянием разности давлений происходит истечение топлива из распылителя. Топливо, вытекающее из распылителя, раздробляется струями воздуха, распыляется, частично испаряется и, перемешиваясь с воздухом, образует горючую смесь. Как правило, вместо одного диффузора используется двойной или даже тройной диффузор. Дополнительные диффузоры расположены концентрически в главном диффузоре и имеют небольшие размеры. Через них проходит только часть общего потока воздуха. Вследствие высокой скорости в центральной части при небольшом сопротивлении основному потоку воздуха достигается более качественное приготовление горючей смеси.

Количество горючей смеси, поступающей в цилиндры двигателя, а следовательно, и мощность двигателя регулируется дроссельной заслонкой (5), которая обычно приводится в движение педалью акселератора (или ручным приводом у мотоциклов и некоторых автомобилей).

Принцип работы карбюраторного двигателя

Принцип действия карбюраторного двигателя относительно простой и складывается из четырех тактов, которые совпадают с движением вверх и вниз в последовательности один за одним

Первый такт — впуск; клапан впуска отворяется и в цилиндр доставляется новая смесь от системы питания.
Второй такт — сжатие; поршень сдавливает горючую смесь в камере сгорания. Все клапаны прикрыты.
Третий такт — расширение; происходит возгорание сдавленной горючей смеси от свечи зажигания. Смесь сжигается достаточно быстро при неизменном объеме, который соответствует объему самой камеры сжатия. Это основная характерность работы карбюраторного двигателя. При перегорании формируются газы, которые двигают поршень книзу и передают движение коленвалу.
Четвертый такт — впрыск; коленвал вращается и выбрасывает из цилиндра отработанные газы через приоткрытый клапан выпуска.

На этом один рабочий цикл карбюраторного двигателя заканчивается.

При первом такте клапан впуска уже в открытом виде при подходе поршня и благодаря высокой скорости движения поршня рабочая смесь продвигается к цилиндру и еще какое-то время при поднятии поршня во втором такте.

Искра поджигает рабочую смесь до того, как в цилиндре образуется высокое давление. В четвертом такте клапан выпускает отработанные испарения, чем очищает цилиндр еще до подхода поршня. Однако выход газов не прекращается даже после подхода поршня. Затем происходит запуск новой порции рабочей смеси, которая опять проходит в цилиндр.

Отсюда следует, что в работе между первым и четвертым тактом единовременно открываются клапаны впуска и выпуска, то есть происходит перекрытие клапанов. За момент перекрытия цилиндр очищается и в нем происходит разрежение, которое помогает выгоднее заполнить цилиндр горючей смесью при первом такте.

В таком двигателе происходит наружное образование рабочей смеси с ее сжатием и вынужденным поджиганием. На сегодняшний день как топливо чаще используется бензин, но они могут отлично выполнять свою работу и на газу.

Также популярны дизельные двигатели, где поджигание происходит от сжатия, их принцип работы зависит от нагревания газа при сжатии. Когда сжатие повышается, температура также поднимается. В это время в камеру сгорания через форсунку происходит впрыск топлива, которое поджигается и от полученных газов поршень передвигается. Сгорание топлива происходит после начала движения поршня.

Регулировки

Карбюратор — устройство, имеющее минимум регулировок, но требующее исправной работы узлов и механизмов. Работоспособность карбюратора и его техническое состояние существенно влияют на работу двигателя. Нарушение регулировки карбюратора приводит к ухудшению экономичности, приёмистости двигателя, а также к увеличению токсичности отработавших газов.

Доступные регулировки самого карбюратора:

«Винт количества» — обороты в режиме холостого хода
«Винт качества» — обогащённость топливо воздушной смеси (и, как следствие, содержание токсичного угарного газа в выхлопных газах) в режиме холостого хода.

В процессе эксплуатации необходимо проверять и восстанавливать работоспособность следующих узлов:

работа клапана (герметичность) экономайзера и системы холостого хода
работа ускорительного насоса (задержка срабатывания, количество и время впрыска топлива, направленность топливного распылителя)
плавность работы, свободный ход, возвращение пружиной и необходимый уровень приоткрытия закрытой ДЗ
работу системы холодного запуска (закрытие воздушной, и приоткрытие дросельной и воздушной заслонок)
работу устройства открытия второй ДЗ (если имеется)
работу поплавкового механизма (уровень топлива в поплавковой камере, герметичность запорного клапана, отсутствие дефектов поплавка, и т.д.)
работу эмульсионных колодцев и распылителей, пропускная способность жиклёров
отсутствие неучтённых подсосов воздуха

Так же на работу карбюратора оказывают своё влияние:

механизмы управления карбюратором
устройство подачи воздуха (воздушный фильтр, система подогрева воздуха в холодное время года)
система подачи топлива (бензонасос, бензофильтры, заборник, топливные магистрали, вентиляция бака)
система вентиляции картера двигателя
сливная трубка избытка топлива, впускного коллектора
герметичность впускного тракта после карбюратора
негерметичность/неисправность клапанного механизма
качество и состав топлива

Характеристики

Работа двигателя определяется его мощностью, действенным давлением, крутящим моментом, скоростью и частотой вращения коленчатого вала и потребление топлива.

Мощность карбюраторного двигателя, а также его крутящий момент подчиняются скорости вращения коленвала и высоты давления.

Скоростная характеристика карбюраторного двигателя устанавливается наивысшей мощностью, которую реально получить от давления при разной частоте вращения коленвала.

При небольшой скорости движения коленчатого вала давление в цилиндрах невысокое и мощность двигателя, соответственно, тоже небольшая. При ускорении вращения коленвала и давление поднимается, так как горючая смесь сгорает быстрее.

Потребление топлива увеличивается при небольшой частоте вращения коленчатого вала, так как процесс сгорания проходит медленнее, теплоотдача большая, а при увеличении частоты вращения механические и тепловые затраты увеличиваются.

Скоростная характеристика дизельного двигателя определяется при недвижимой рейке топливного насоса, который дает высокую подачу топлива на конкретном режиме скорости и бездымной эксплуатации.

При заведенном двигателе автомобиля количество вращений коленвала меняется. Если беспричинно увеличивается потребление топлива, то происходит это благодаря ухудшению рабочего процесса двигателя.

Управление

Обычно работой карбюратора управляет водитель автомобиля. На некоторых моделях карбюраторов использовались дополнительные системы, частично автоматизировавшие управление им.

Для управления дроссельной заслонкой на автомобилях обычно используется педаль газа. Она может приводить её в движение при помощи системы тяг или тросового привода. Тяги в целом надёжнее, но конструкция привода получается сложнее и ограничивает возможности конструктора по компоновке подкапотного пространства. Привод тягами широко использовался в прежние годы, но начиная с 1970-х годов получила распространение система с металлическим тросиком. Системы с пневмо- или электромеханическим приводом распространения на карбюраторных двигателях не получили.

На старых автомобилях часто предусматривалась двойная система привода дроссельной заслонки карбюратора: от руки, рычажком или вытяжной рукояткой («постоянный газ»), и от ноги — педалью. Ручное и ножное управления связывалось между собой так, что при нажатии на педаль рукоятка ручного управления остаётся неподвижной, а при её вытягивании педаль опускается. Дальнейшее открытие дросселя можно было производить педалью. При отпускании педали дроссель остаётся в положении, установленном ручным управлением. Например, на «Волге» ГАЗ-21 на панели приборов справа от радиоприёмника была расположена рукоятка ручного управления дроссельной заслонкой, дублирующая педаль газа. Вытянув её, можно было добиться устойчивой работы холодного двигателя без использования воздушной заслонки, или использовать для установления «постоянного газа». На грузовых автомобилях режим «постоянного газа» служил в частности для упрощения движения задним ходом.

На мотоциклах и некотором числе автомобилей применяется ручное управление дросселем, осуществляемое специальной рукояткой на руле через тросик.

Воздушная заслонка может иметь механический или автоматический привод. В первом случае её закрывает водитель при помощи рукоятки, размещённой обычно на панели приборов. Автоматический привод широко применялся за границей, а в практике отечественного автопрома распространения практически не получил ввиду низкой надёжности, недолговечности и ненадёжной работы при характерных для климата большей части территории СССР/России больших перепадах температур. В этом случае воздушную заслонку закрывал биметаллический или церезиновый термоэлемент, обогреваемый жидкостью из системы охлаждения. По мере прогрева двигателя, термоэлемент нагревался, расширялся и открывал воздушную заслонку. В иных системах использовался электромеханический привод с датчиком температуры. Из отечественных автомобилей, такое пусковое устройство имели только карбюраторы отдельных моделей ВАЗ.

Очень широко распространён полуавтоматический привод воздушной заслонки. В этом случае она закрывается водителем вручную, а после пуска двигателя автоматически приоткрывается диафрагмой, работающей от возникающего во впускном коллекторе двигателя разрежения. Это предотвращало возможную остановку двигателя из-за переобогащения рабочей смеси и несколько снижало расход топлива на прогрев. Пусковую диафрагму имели практически все отечественные карбюраторы, разработанные после начала 1960-х годов. До этого некоторые модели использовали менее совершенный кулачковый механизм, немного приоткрывавший дроссельную заслонку при закрывании воздушной.

Очиститель карбюратора: описание,виды,чистка,фото,видео.

Жиклер карбюратора: описание,виды,замена,ремонт,фото,видео.

Как правильно разобрать и собрать карбюратор?

Система питания карбюраторных двигателей

Карбюратор — это… Что такое Карбюратор?

прибор для дозировки топлива и приготовления горючей смеси из жидкого топлива и воздуха для питания двигателя внутреннего сгорания (См. Двигатель внутреннего сгорания) с внешним смесеобразованием. Процесс приготовления горючей смеси называется карбюрацией. Для того чтобы топливо в цилиндрах сгорало полностью с большой скоростью, выделяя при этом возможно большее количество тепла, оно должно быть подготовлено к сгоранию. Подготовка смеси заключается в том, что жидкое топливо раздробляется на мелкие капельки (распыливается), интенсивно перемешивается с воздухом и испаряется. Распыливание топлива в К. происходит в результате попадания тонкой струи топлива, вытекающего из распылителя, в быстродвижущийся поток воздуха, который разбивает струю топлива на мелкие капли, смешивается с ним и увлекает топливо по впускному трубопроводу в цилиндры двигателя.

По направлению воздушного потока К. делятся на 3 группы: с падающим (нисходящим) потоком, с восходящим и с горизонтальным. К. с нисходящим потоком получили преимущественное распространение на автомобильных двигателях. К. с горизонтальным потоком применяются главным образом на мотоциклах, лодочных двигателях, а также на форсированных автомобильных двигателях.

К. (рис.) присоединяется к впускному трубопроводу двигателя. Во время такта впуска поршень движется от головки цилиндра, в результате чего в цилиндре создаётся разрежение, поэтому наружный воздух устремляется в цилиндр и, проходя с большой скоростью через смесительную камеру К., увлекает за собой топливо. Количество подаваемой в цилиндр горючей смеси регулируют дроссельной заслонкой. Простейший К. не обеспечивает требуемого изменения состава горючей смеси при переходе от одного режима работы двигателя к другому. Для обеспечения необходимого качества состава смеси на всех режимах работы К. имеют дозирующие устройства с автоматическим регулированием. График изменения состава горючей смеси, подаваемой в двигатель в зависимости от расхода воздуха или нагрузки двигателя, называется характеристикой К.

Регулировка К. и его техническое состояние существенно влияют на работу двигателя. Нарушение регулировки К. приводит к ухудшению экономичности, динамических качеств автомобиля, а также к увеличению токсичности отработавших газов.

Лит.: Грибанов В. И., Орлов В. А., Карбюраторы двигателей внутреннего сгорания, 2 изд., Л., 1967; Блейз Н. Г., Автомобильные карбюраторы, бензонасосы, фильтры, М., 1967.

Б. А. Куров.

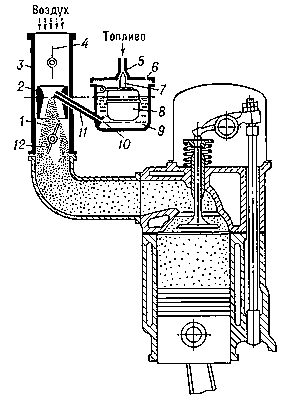

Схема простейшего карбюратора: 1 — смесительная камера; 2 — диффузор; 3 — воздушный патрубок; 4 — воздушная заслонка; 5 — топливопровод; 6 — отверстие, соединяющее поплавковую камеру с атмосферой; 7 — запорная игла; 8 — поплавок; 9 — поплавковая камера; 10 — жиклер; 11 — распылитель; 12 — дроссельная заслонка.

dic.academic.ru

Экономайзер принудительного холостого хода

Какое полузабытое, а для кого-то и вообще незнакомое слово – экономайзер! Карбюраторы, которые долгие годы исправно трудились на автомобиле, постепенно уступили свое место различным системам впрыска. Но автомобильный век долог, и порой кому-то приходится сталкиваться с машинами, в которых еще находится место для карбюратора. Ну а его нормальная работа обеспечивается рядом дополнительных устройств, среди них невозможно не упомянуть экономайзер топлива.

Что такое экономайзер в автомобиле?

Работа ДВС основана на сгорании топливовоздушной смеси (ТВС). Ее состав зависит от нагрузки мотора, и должен быть разным при ее изменении. Это означает изменение соотношение между кислородом (воздухом) и бензином при изменении условий движения. Нужные пропорции обеспечивает карбюратор, или в современных машинах – контроллер впрыска. Поэтому, прежде чем говорить про экономайзер, надо рассмотреть работу карбюратора.

Как работает карбюратор

Понять его принцип работы поможет приведенный рисунок.

Это самый простой вариант карбюратора, можно сказать, только поясняющий его устройство и основную идею. Бензин находится в поплавковой камере на постоянном уровне, который поддерживается работой игольчатого клапана. Через воздушный фильтр воздух всасывается в цилиндры двигателя. Он проходит смесительную камеру, благодаря имеющемуся там сужению, в этом месте создается разрежение по отношению к поплавковой, в которой поддерживается уровень атмосферного давления.

Из-за возникшей разницы давлений в смесительную камеру попадает горючее. Проходя через жиклер, оно разбивается на мелкие капельки, испаряется и смешивается с воздухом, вследствие чего образуется ТВС, поступающая в цилиндры мотора. Соотношение между этими компонентами зависит от положения заслонки карбюратора, связанной с положением педали акселератора. Чем сильнее на автомобиле она нажата, тем больше открыта заслонка, выше степень разрежения и больше бензина поступает на образование смеси.

Назначение экономайзера

В тот момент, когда заслонка почти полностью открыта, автомобильный мотор испытывает максимальные нагрузки, а значит, для их преодоления ему требуется большее количество бензина, чем во время работы на обычных режимах. При этом и начинает работать экономайзер, топлива на образование смеси поступает больше, и смесь становится обогащенной. Его назначение и устройство, а также для чего нужен экономайзер, становится понятно из рисунка:

Дроссельная заслонка карбюратора через тяги и рычаги связана со специальным клапаном. Когда она полностью открыта, это вызывает его срабатывание, и дополнительное количество бензина, проходя жиклер экономайзера, идет на образование ТВС. Такое поступление топлива вызывает обогащение смеси и обеспечивает работу мотора при повышенной нагрузке. Когда отпускается педаль газа, заслонка прикрывается, пружина закрывает клапан и работа экономайзера прекращается.

Конструктивно устройство экономайзера может быть выполнено различными способами, конкретную реализацию их затрагивать не будем, т.к. для карбюратора после появления контроллеров впрыска история развития закончилась.

Экономайзер принудительного холостого хода (ЭПХХ)

Рассматривая автомобильный экономайзер, нельзя обойти стороной и такое устройство, как ЭПХХ. У него совсем другое назначение, чем у обычного экономайзера. Если последний, как мы только что рассмотрели, обогащает топливную смесь при значительных нагрузках, то ЭПХХ, наоборот, обеспечивает экономию топлива. Режим принудительного холостого хода – особый вариант движения.

Как правило, это связано с торможением двигателем при движении на спуске или накатом, когда скорость включена и газ отпущен. ЭПХХ дополняет имеющуюся в карбюраторе систему холостого хода. Она выполняет подачу топлива в двигатель при закрытой заслонке. В этом случае за счет разрежения, создаваемого под ней, горючее по специальному каналу холостого хода проходит через жиклер и поступает в мотор, что и обеспечивает его работу в таком режиме.

Однако если при этом машина двигается накатом или с горки, то коленчатый вал вращается с большей частотой, чем свойственно режиму холостого хода, что вызывает повышенное потребление бензина и снижает эффективность торможения двигателем. Для исключения этого срабатывает ЭПХХ, и поступление топлива прекращается. В режиме принудительного холостого хода поступление бензина прерывается с помощью электромагнитного клапана, управляемого достаточно простым электронным блоком.

Исходными данными для срабатывания ЭПХХ (электромагнитного клапана) являются сигнал датчика о закрытой заслонке и повышенное число оборотов коленвала. Такой режим ЭПХХ поддерживает пока:

скорость движения при отпущенной дроссельной заслонке не уменьшится;
не будет выключена передача и автомобиль начнет двигаться в режиме обычного холостого хода;
водителем не будет нажата педаль газа и движение продолжится с повышенной скоростью, экономайзер выключится по положению заслонки.

Работа экономайзера в составе карбюратора обеспечивает обогащение ТВС при повышенной нагрузке, а также экономию топлива и лучшую эффективность торможения мотором в режиме принудительного холостого хода.

znanieavto.ru

Карбюратор – устройство основные неисправности, ремонт и доработка карбюратора автомобиля — Словарь автомеханика

Карбюратор, часто называемый «карб» – часть системы питания автомобильного двигателя, где образуются определенные соединения при смешивании воздуха и топлива. В дальнейшем эта топливовоздушная смесь попадает в камеру сгорания. Данный элемент в совокупности с дроссельной заслонкой – является регулировщиком топлива, благодаря чему полученная смесь может быть обогащенной либо обедненной. Стехиометрическое состояние данного топливного компонента достигается при соотношении 1 г. бензина на 14,7 г. воздуха, а для запуска холодного двигателя требуется соотношение 10 к 1.

Всего существует три вида карбюраторов:

Барботажный (уже не используется).
Мембранно-игольчатый – узел состоит из нескольких камер, разделённых мембранами и связанных штоком на конце которого находится игла закрывающая/открывающая подачу топлива.
Поплавковый – существует в многих модификациях современных карбюраторов и имеет широкое применение.

Составляющие карбюраторной системы автомобиля

Устройство карбюратора в тривиальном варианте:

Устройство карбюратора

поплавковая и смесительная камеры
поплавок с запирающим клапаном игольчатого типа
распылительная и диффузная системы
бензиновые и воздушные каналы с жиклерами
аэро- и дроссельные заслонки

Поплавковая камера необходима для поддержки постоянного уровня бензина. Воздушной заслонкой заводится холостой двигатель автомобиля, обогащая топливовоздушную систему. Системой холостого хода обеспечивается подача бензина, когда не функционирует основная дозирующая система. Специальными винтами регулируется соотношение в карбюраторе топливо/воздух.

Ускорительный насос подает дополнительное количества топлива – резко открываются дроссельные заслонки, чтобы можно было предупредить остановку мотора и избежать сбоев в эксплуатации мотора во время разгона автомобиля.

Переходная система отвечает за переходный режим между основной дозирующей системой и автомобильным холостым ходом.

Система холостого хода обеспечивает подачу нужного количества топлива в цилиндры двигателя при работе без нагрузки (на холостом ходу).

Главная дозирующая система обеспечивает увеличения мощности двигателя за счет большей подачи топливно-воздушной смеси во время движения автомобиля.

Устройство карбюратора

Основные проблемы с карбюратором

Среди наиболее частых неисправностей в работе карбюратора отмечаются такие:

протечка топлива
нагар и запах на свечах зажигания
нестабильный холостой ход
нарушение регулировки карбюратора, загрязнение жиклеров

Протечка топлива

Для начала необходимо проверить давление бензина – оно соответствует отметке от 4 до 7 пси.

Наличие нагара и запаха на свечах зажигания

Данная неполадка указывает на то, что топливо подается в чрезмерных количествах из-за неправильного уровня бензина либо прогоревшего клапана.

Неровный холостой ход

В основном, проблемы данного характера возникают в проводке между педалью акселератора и карбюратором, то есть, не сугубо в карбюраторе.

Нарушение регулировки карбюратора, загрязнение жиклеров и каналов

Основную роль в приготовлении топливовоздушной смеси играют жиклеры – их загрязнение или повреждение ведет к нарушению работы всего узла.

При таких неисправностях двигатель не в состоянии получать горючее в необходимой концентрации и объеме. Признаками этого являются:

излишний расход топлива;
снижение мощности автомобильного двигателя;
из глушителя наблюдается выхлоп черного дыма и слышны хлопки;
двигатель начинает перегреваться;
снижается вязкость автомобильного масла.

Устранение неполадок в карбюраторной системе

Когда протекает бензин, а давление соответствует норме, тогда необходимо искать неполадку в поплавковой камере. В основном, ее заменяют на новую.

При наличии запаха и нагара на свечах, рекомендуется обратить внимание на поплавок. Это возникает при не отрегулированном поплавке, чрезмерном давлении бензина либо присутствует неполадка в поплавковой камере.

Когда на холостом ходу мотор автомобиля работает нестабильно, то чтобы найти поломку, необходимо проверить, нет ли в карбюраторе коррозийных изменений либо загрязнений. В последнем случае его необходимо тщательно почистить.

Ремонт, тюнинг и установка карбюратора

Как починить карбюратор

Сетчатый фильтр

Данный фильтр либо засоряется, либо повреждается. И чтобы узнать точно, что с ним, понадобится его вынимать. При сильном загрязнении достаточно хорошо промыть аккуратно в бензине, при видимых повреждения меняется на новый.

Пусковое устройство

Пусковое устройство, как и сетчатый фильтр, подвержен загрязнению и также нуждается в промывке и продувке сжатым воздухом.

Соединение в карбюраторе

Разгерметизация соединения, происходит во впускном или выпускном трубопроводах, также на корпусе ДЗ и других местах соединения карбюратора. Определить где подсасывает воздух поможет обычная мыльная пена или специальный дымо-генератор. На возникновения проблем с впускным трубопроводом могут еще указывать и следы копоти или пленка с топлива на месте неплотного соединения.

Когда сбои в работе происходят по причине не герметичного прилегания в месте соединения нижнего фланца карбюратора и впускного патрубка достаточно просто подтянуть гайки. Старайтесь подтягивать аккуратно и равномерно, чтобы не перекосился фланец карбюратора. Если подтяжка болтов проблему не решила, тогда стоит почистить место подсоса и поменять прокладку.

Ускорительный насос

Когда перестал работать ускорительный насос, тогда нужна его замена. Его детали ремонту не подлежать. В качестве профилактики насос моют и продувают. Еще желательно проверить ход перемещения рычагов и деталей диафрагмы. Отдельное внимание приделите шарику в распылителе — свободе его движения ничего мешать не должно.

Диафрагма экономайзера

В моделях карбюраторов, оснащенных экономайзером, проследите чтобы на диафрагме не было повреждений. А если стала короткая длина толкателя, то замените его вместе с диафрагмой.

Регулировка карбюратора

Карбюратор регулируют только на прогретом двигателе.

Нет смысла настраивать данную автомобильную систему на холостом двигателе. Также с дроссельной заслонки необходимо снять тягу педали газа, а затем отсоединить трубку, которая отвечает за вентиляцию картера, чтобы удостовериться, нет ли вакуумной пробки в трубке регулятора опережения.

Затем нужно закрутить по одному винты качества строго по часовой стрелке, пока не станет работа мотора достаточно жесткой. Когда двигатель начнет лихорадить, отвернуть необходимо на оборот назад каждый винт, чтобы двигатель начал работать плавно. Как регулировать карбюратор лучше смотреть на конкретном примере наглядно.

Тюнинг карбюратора

Доработка или другими словами тюнинг карбюратора производится дабы достичь максимальной мощности. На впуске, карбюратор автомобиля, должен иметь минимальное сопротивление, поскольку по-другому сложно добиться приемлемого качества смеси и наполнения цилиндров при средних и высоких оборотах двигателя. Выжимать максимум мощности на больших оборотах дает расточка второй камеры и подъем впускных клапанов выше 10,25 мм (актуально для двигателей 1.5 л с высокими распредвалами).

Доработанный карбюратор с диаметром диффузоров 24/24 дает прибавку при установке даже тюнинговый мотор. Но стоит отметить, что на малых оборотах и частичных нагрузках двигателя, обычное увеличение диаметра диффузоров приведет к ухудшению его работы, поскольку снижается разряжение в области диффузора и ухудшается распыление бензина и гомогенизации смеси.

Доводка карбюратора – это не только замена всех топливных жиклеров на другие, большего сечения, а изменение всех тарировочных данных карба и его начинки. Также в конструкцию карбюратора вводятся дополнительные дозирующие системы. С этой целью в корпусе карбюратора сверлятся дополнительные дозирующие каналы.

Связанные термины

etlib.ru
