Снятие карданного вала ВАЗ 2107 и замена крестовины (Видео)

В заднеприводных автомобилях, к которым относится ВАЗовская “классика”, крутящий момент от коробки к редуктору заднего моста передается посредством карданного вала. Конструкция последнего отличается простотой и надежностью. Однако, как все узлы автомобиля, кардан ВАЗ 2107 требует контроля состояния и периодического обслуживания. Необходимость в ремонте кардана возникает в таких случаях:

разрушилась (износилась) крестовина;
нарушена центровка вала;

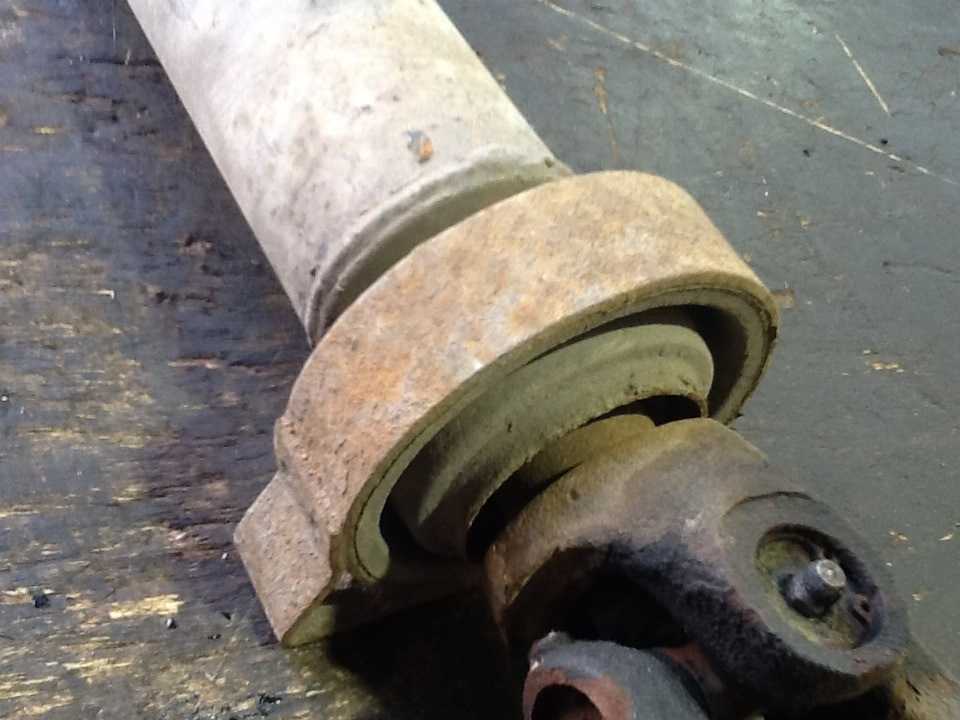

вышел из строя подвесной подшипник;
разрушилась эластичная муфта.

Для ремонта карданного вала его необходимо снять с машины. Это можно сделать даже без смотровой ямы и подъемника, просто приподняв домкратом переднюю часть автомобиля. Но данный способ неудобен и не вполне безопасен. Поэтому лучше производить работы в гаражных условиях, где имеется автоподъемник или смотровая яма.

Содержание

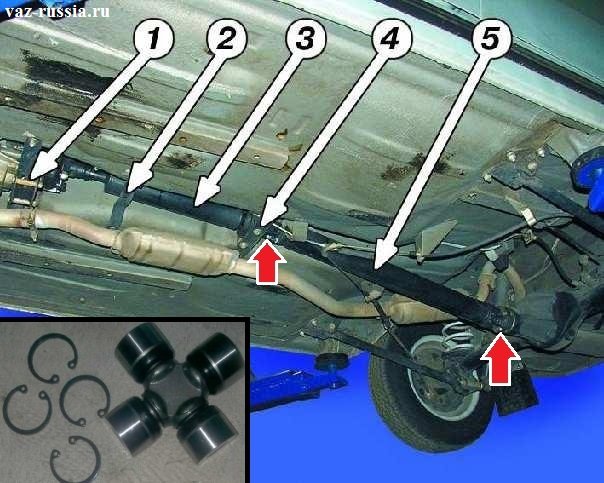

Конструкция карданного вала ВАЗ 2107
Неисправности карданной передачи ВАЗ 2107
Устройство крестовины ВАЗ 2107
Что необходимо для замены крестовины ВАЗ 2107
Снятие кардана ВАЗ 2107
Замена крестовины ВАЗ 2107

Конструкция карданного вала ВАЗ 2107

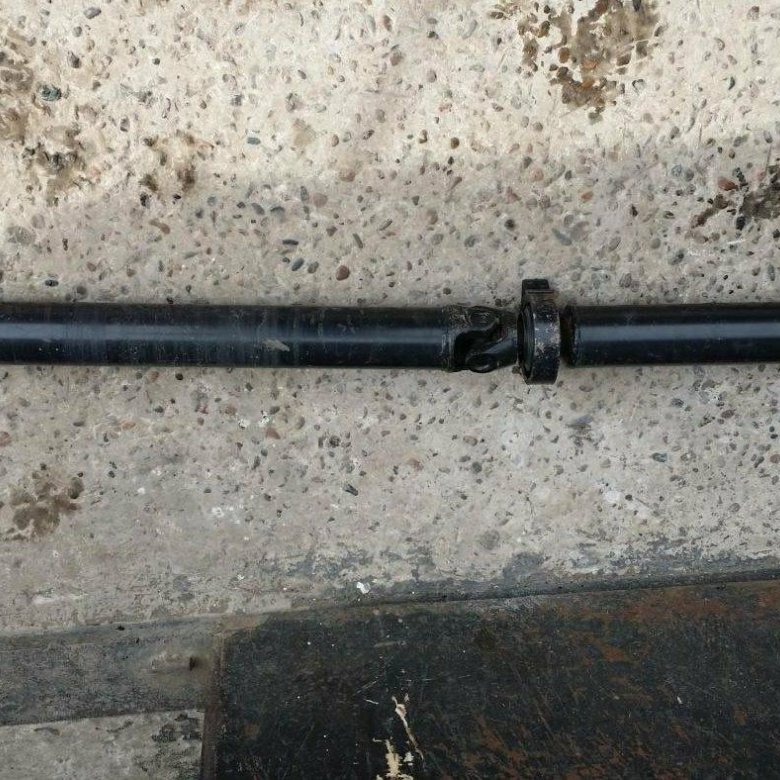

Карданный вал ВАЗ 2107 состоит из пары основных частей, соединенных посредством крестовины. К передней части кардана прикреплена эластичная муфта из резины, обеспечивающая соединение кардана с КПП. Резина муфты обеспечивает гашение ударных нагрузок, а шлицевое соединение позволяет карданному валу смещаться вперед-назад при изменении угла наклона его частей или колебаний двигателя и коробки при езде по кочкам и ямам.

Болт крепления эластичной муфты к фланцу
Фланец вторичного вала коробки передач
Резиновый элемент эластичной муфты
Центрирующая втулка фланца
Вкладыш эластичной муфты
Болт крепления эластичной муфты
Фланец переднего карданного вала
Обойма сальника
Сальник
Вторичный вал коробки передач
Грязеотражатель
Гайка крепления фланца
Уплотнитель центрирующего кольца
Передний карданный вал
Центрирующее кольцо
Стопорное кольцо
Промежуточная опора
Пробка
Резиновая втулка
Дистанционная втулка
Задний карданный вал
Фланцевая вилка карданного шарнира
Эластичная муфта
Кронштейн безопасности
Балансировочная пластина
Поперечина промежуточной опоры
Стопорное кольцо
Вилка переднего карданного вала
Стопорное кольцо
Игольчатый подшипник
Сальник
Обойма сальника
Вилка карданного шарнира
Крестовина
Гайка крепления вилки
Кронштейн промежуточной опоры
Упругая подушка
Корпус подшипника
Подшипник
Грязеотрожатель

Основные части кардана выполнены из пустотелой трубы, что минимизирует его вес. Меньшая масса (значит, и инерционность) уменьшает нагрузку на двигатель и детали трансмиссии автомобиля.

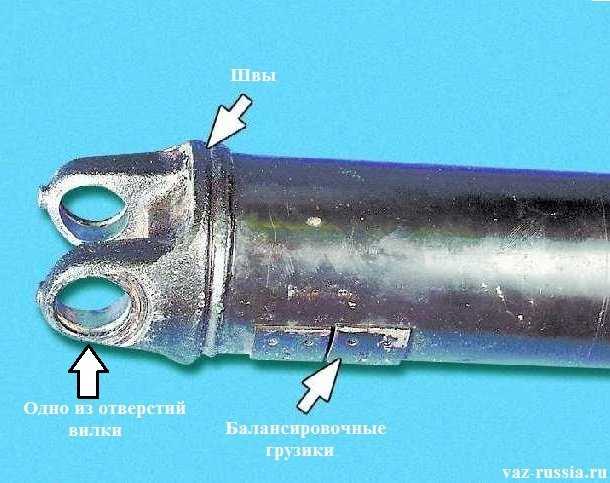

Чтобы избежать вибрации при вращении кардана, его детали балансируются в заводских условиях при помощи специального оборудования. Для обеспечения балансировки на внешнюю поверхность кардана крепят грузики необходимого веса.

Неисправности карданной передачи ВАЗ 2107

Определить, что карданный вал ВАЗ 2107 неисправен, можно по следующим признакам:

Стук после включения сцепления. Причина стука может крыться в плохо затянутом креплении карданной передачи, изношенных шлицах или повреждении эластичной муфты, вышедших из строя подшипниках крестовин.
Скрежет при движении автомобиля. Этот звук возникает при сильном износе подшипников шарниров кардана (крестовин).
Вибрация кардана при движении. Это явление возникает при механическом повреждении карданного вала или налипании грязи на кардан, что нарушает его центровку. Также вибрации возникают при значительном износе ведомого вала КПП, подвесных подшипников, крестовин кардана, фланца ведущей шестерни редуктора заднего моста, незатянутом креплении карданной передачи.
Стук при резком разгоне или торможении двигателем. Причина его кроется в износе крестовин карданного вала.

Проверить состояние карданной передачи можно, установив машину на подъемник или смотровую яму. Детали передачи не должны люфтить при”покачивании” кардана в разные стороны.

Для устранения неисправностей необходима замена крестовины карданного вала ВАЗ 2107, муфты, других поврежденных деталей.

Устройство крестовины ВАЗ 2107

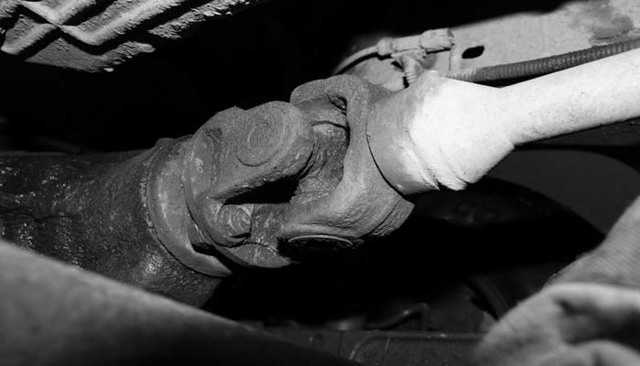

Крестовина карданного вала ВАЗ 2107 — гибкое соединение КПП с задним мостом автомобиля. Этот шарнир обеспечивает совпадение осей вращения частей кардана и дает возможность передавать крутящий момент при изгибе частей кардана. Крестовина соединяет вилки половинок кардана, которые крепятся к ее концам. Главные элемент крестовины — игольчатые подшипники, которые обеспечивают подвижность шарнира. Подшипники вставлены в отверстия вилок и зафиксированы при помощи стопорных колец. Износ подшипников вызывает люфт соединения, стуки и другие посторонние шумы при движении. В этом случае необходима замена крестовины ВАЗ 2107.

Что необходимо для замены крестовины ВАЗ 2107

Прежде всего следует необходима новая крестовина на ВАЗ 2107. Работа по ее замене достаточно трудоемкая, поэтому не стоит экономить на этой детали. Оригинальные запчасти, выполненные из высокопрочной стали, прошедшей термообработку, обеспечивают пробег до полумиллиона километров без замены крестовины. Одновременно с крестовиной меняются и стопорные кольца, поэтому эти детали часто идут в комплекте.

Для замены детали понадобятся:

набор рожковых ключей;
молоток;
пассатижи;
съемник для замены подшипника;
щетка по металлу для очистки грязи и ржавчины.

Замену крестовины начинают с демонтажа карданного вала.

Снятие кардана ВАЗ 2107

Снимать кардан лучше на подъемнике или смотровой яме. В последнем случае необходимо зафиксировать колесо автомобиля башмаками и зафиксировать ручником, чтоб машина не покатилась с места. Лишь после этого можно приступать к демонтажу.

Работы выполняются в следующей последовательности:

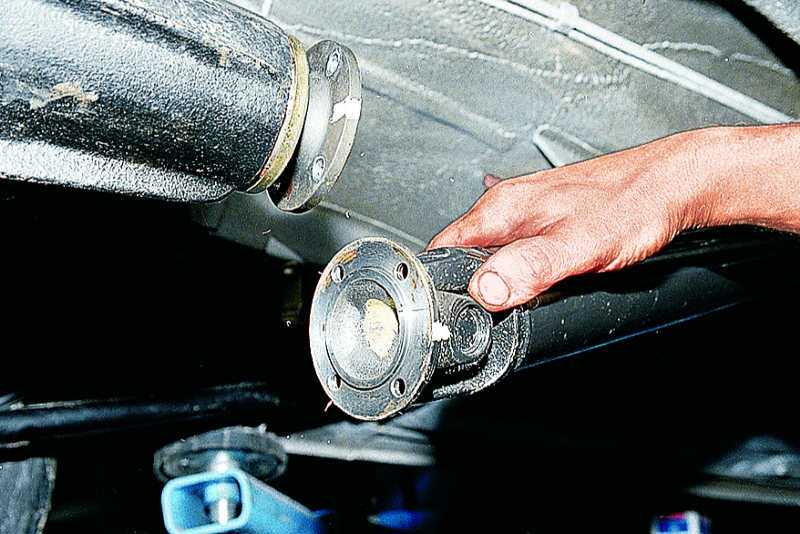

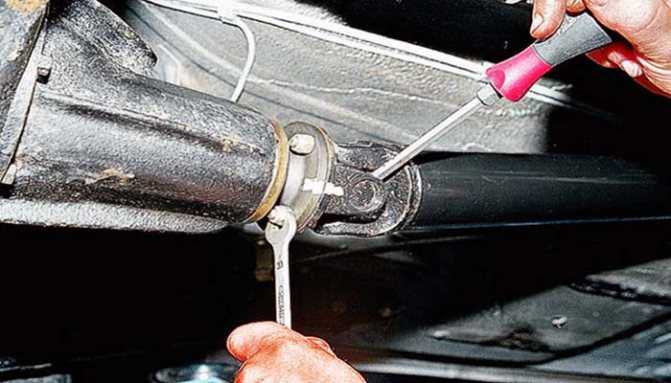

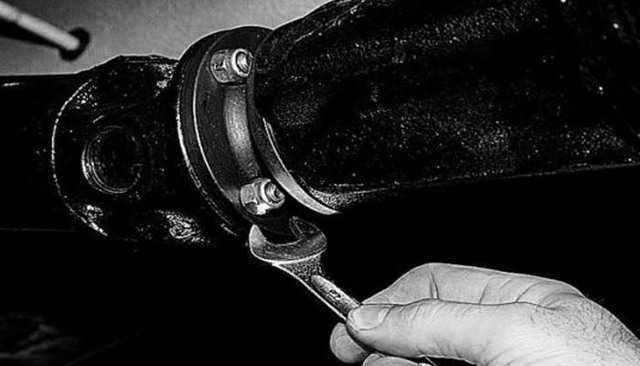

открутить болты, соединяющие кардан с фланцем редуктора;

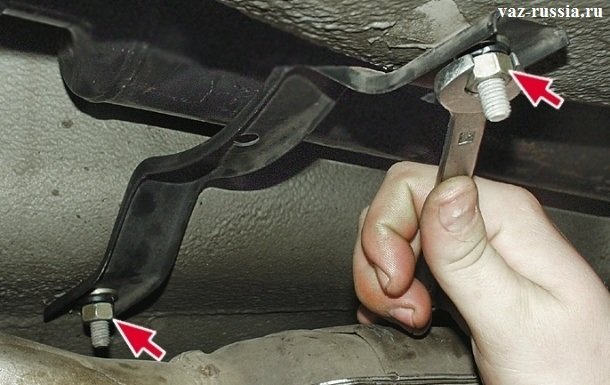

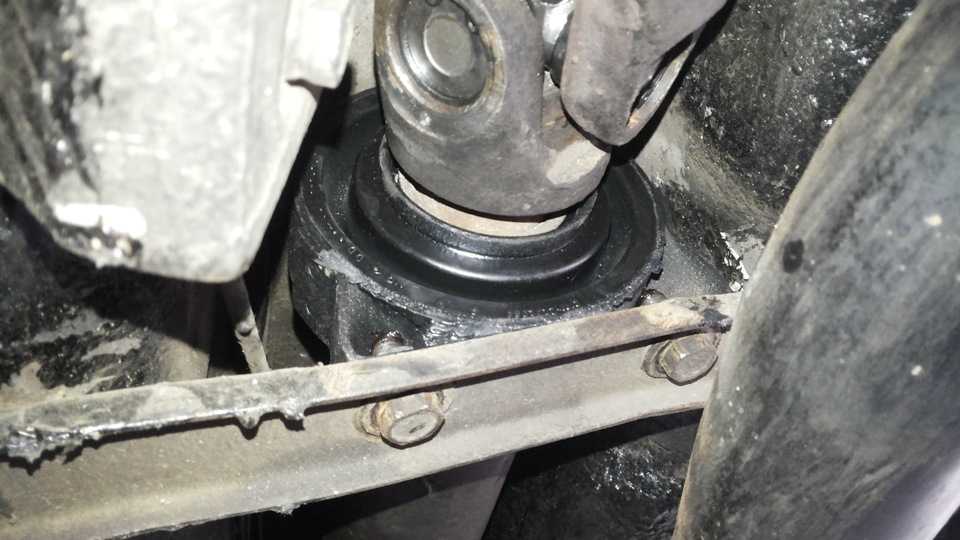

открутить гайки крепления подвесного подшипника к днищу машины;

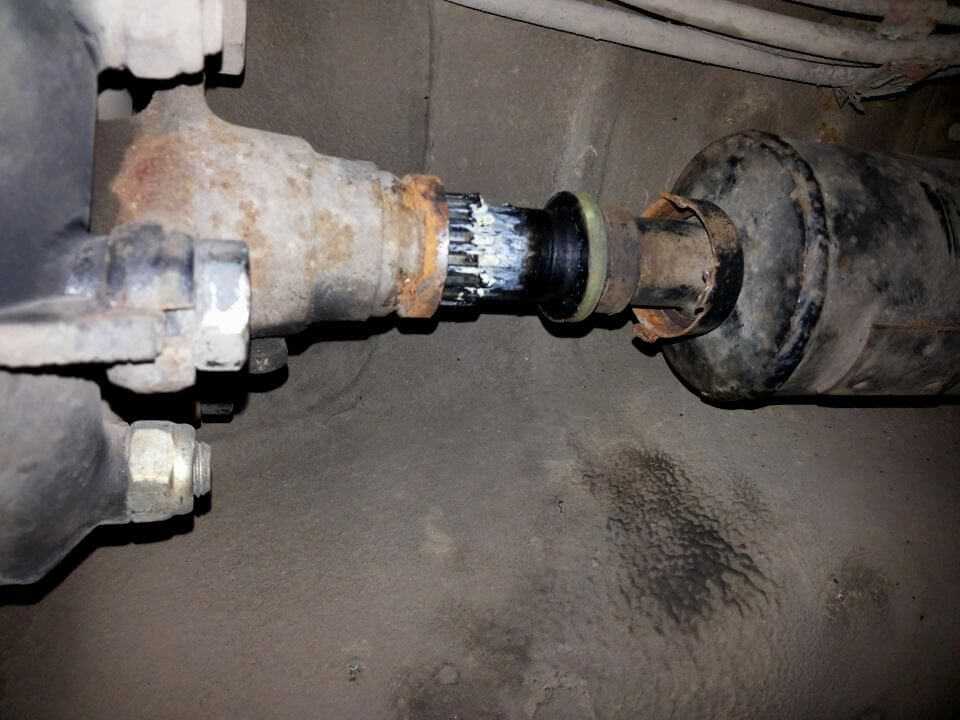

аккуратно, используя деревянный молоток, выбить кардан из шлицов эластичной муфты.

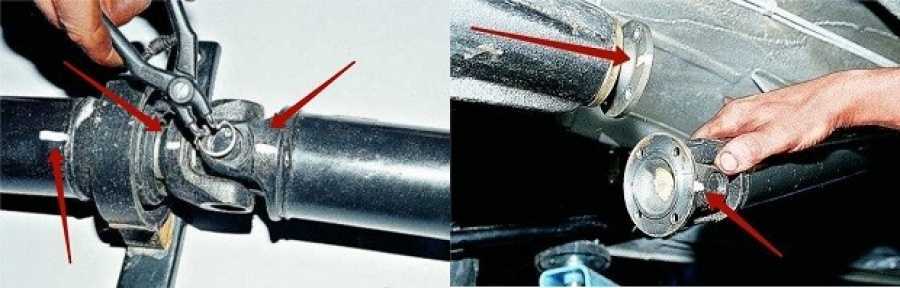

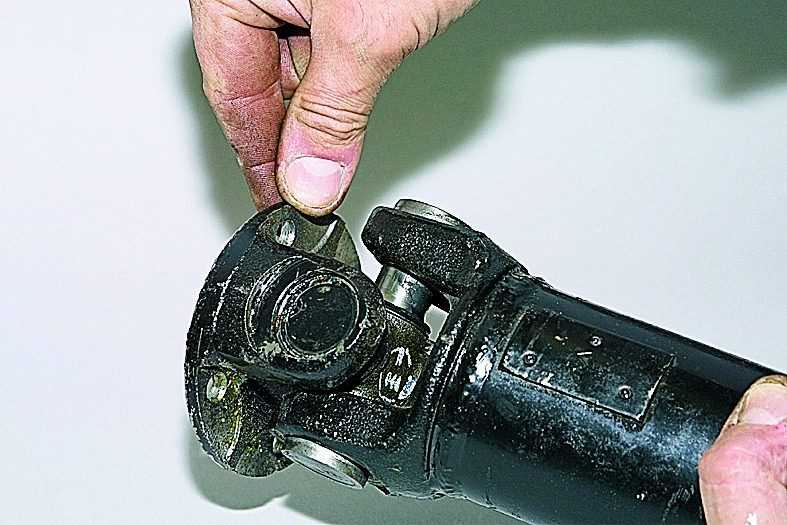

[tip]Совет: перед снятием кардана необходимо отметить его положение относительно фланца заднего моста и эластичной муфты. Также необходимо пометить взаимное расположение половинок кардана. Это позволит упростить сборку и сохранить балансировку узла. В противном случае возможно возникновение вибрации при движении машины.[/tip]

Стучать по деталям кардана необходимо деревянным молотком либо использовать обычный молоток и деревянную проставку. В противном случае возможна деформация труб кардана.

Замена крестовины ВАЗ 2107

Для облегчения разборки карданной передачи следует предварительно очистить детали металлической щеткой и обработать места сопряжения керосином или WD-40.

Перед разборкой кардана его следует расположить на ровной поверхности в хорошо освещенном месте. Замена крестовины ВАЗ 2107 начинается со снятия стопорных колец при помощи съемника.

Перед демонтажем крестовины ее следует обстучать молотком через деревянную прокладку и обработать WD-40.

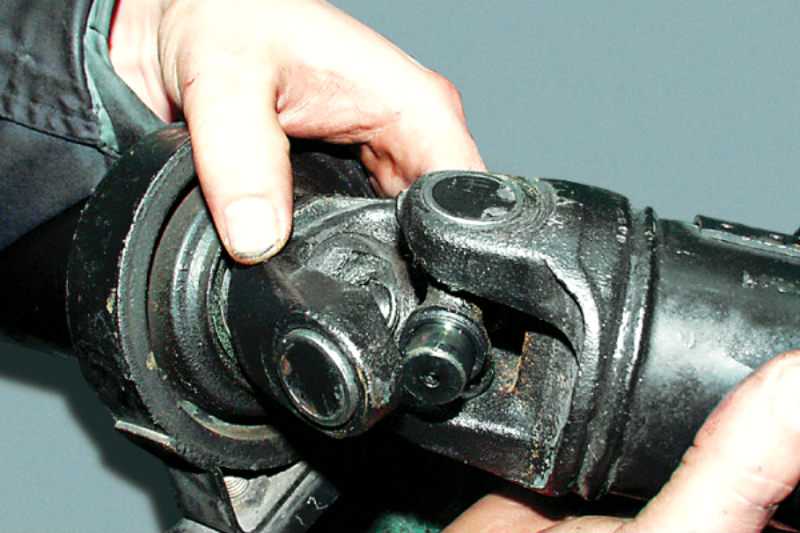

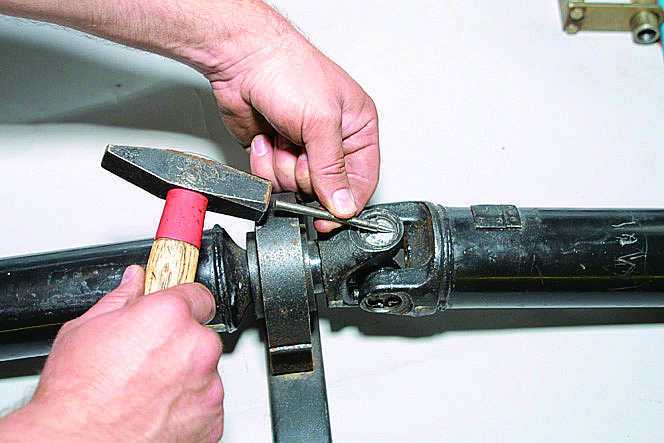

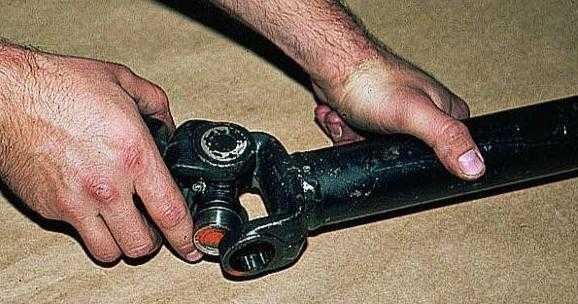

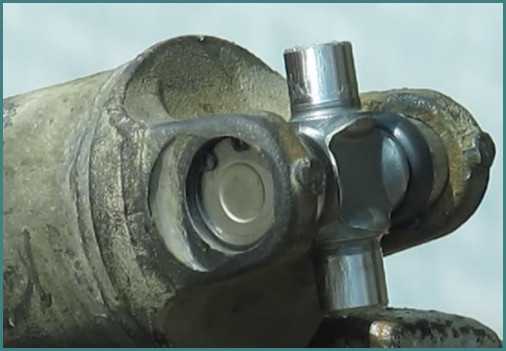

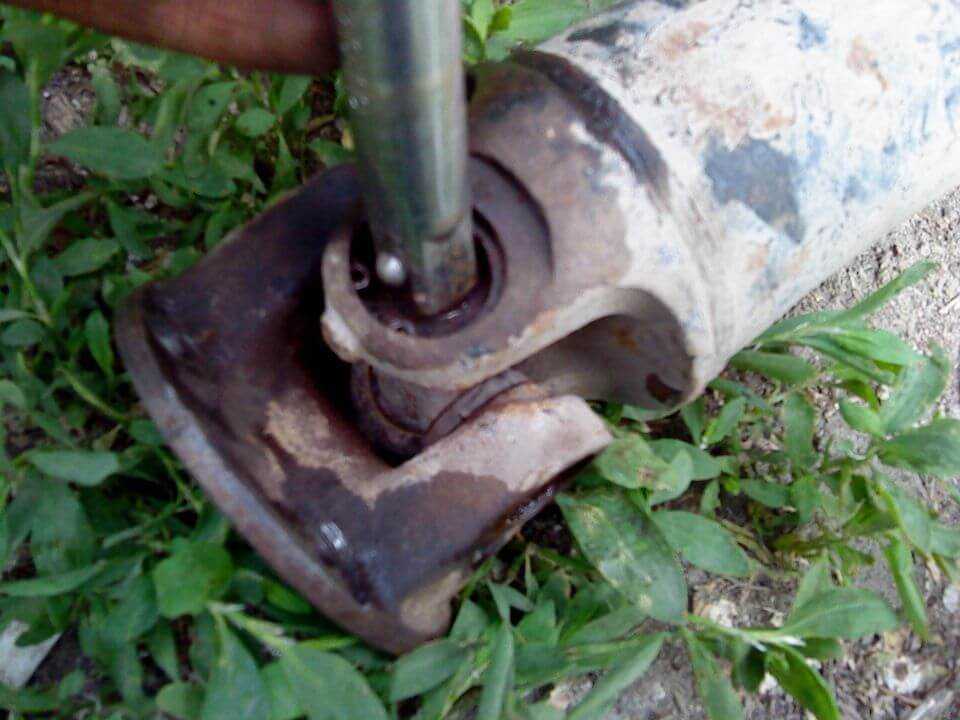

Крестовину снимают, последовательно отбивая молотком ее чаши и вынимая их из отверстий вилок. После того, как крестовина снята, необходимо тщательно очистить ее посадочные места и канавки для установки стопорных колец.

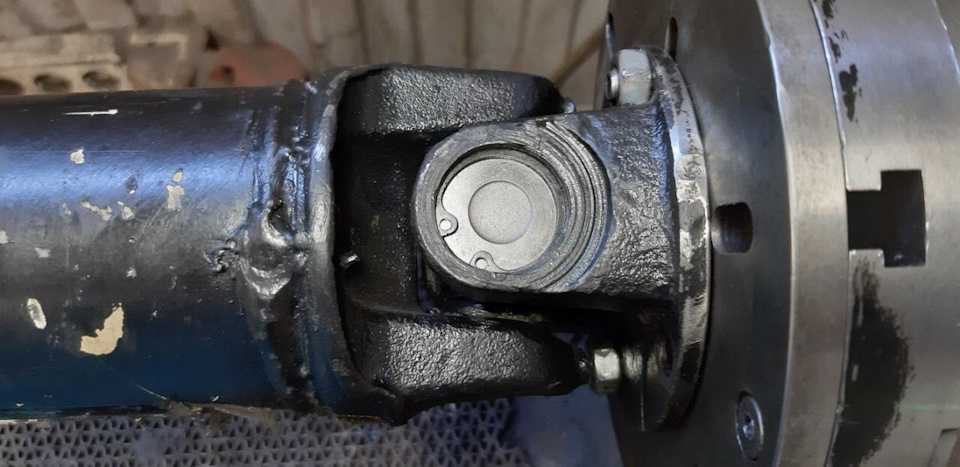

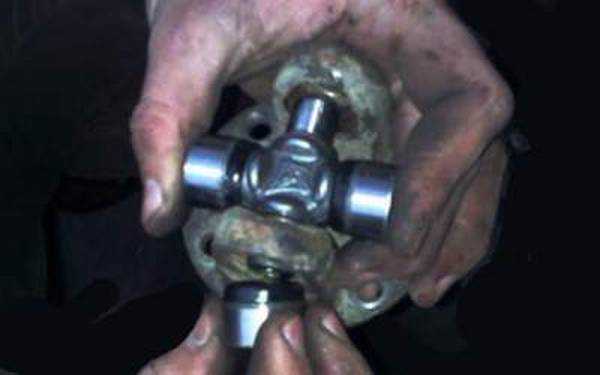

Установка детали начинается с демонтажа ее чаш, которые последовательно устанавливают в посадочные места на вилках кардана, одновременно надеваясь на крестовину.

Металл чаш крестовины очень твердый, но хрупкий. Поэтому забивать их в посадочные места следует очень аккуратно. После того, как чаша заняла свое место, ее необходимо зафиксировать стопорным кольцом.

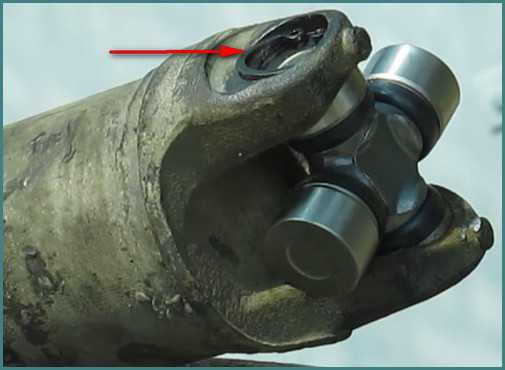

[tip]Внимание: стопорные кольца могут поставляться разной толщины. Если толщина кольца не подходит к ширине посадочного паза, необходимо приобрести кольца нужной толщины и установить их. Иначе кольца вылетят со своих мест во время эксплуатации машины и карданная передача выйдет из строя. Когда чашки крестовины установлены и зафиксированы стопорными кольцами, можно приступать к установке узла на место. Но перед этим необходимо проверить состояние эластичной муфты и подвесного подшипника, что не пришлось вскоре вернуться к трудоемко работе по снятию и установке карданного вала.[/tip]

Установка кардана производится в последовательности, обратной снятию. Шлицевой узел должен соединяться без усилий, перед сборкой необходимо смазать его.

Замена кардана lada 2107 (ваз 2107)

На дорогах любого города можно увидеть тысячи авто ВАЗ. С одной стороны, их крепости можно позавидовать, с другой — машины старого образца всё чаще нуждаются в ремонте.

Содержание

1 Что нужно для ремонта подвесного подшипника карданного вала и крестовины?
2 Как заменить крестовину и подвесной подшипник карданного вала?
3 Что такое крестовина
4 Замена крестовины карданного вала ВАЗ 2107
- - 4. 0.1 Источники

Что нужно для ремонта подвесного подшипника карданного вала и крестовины?

Одним из вопросов, с которым сталкиваются автомобилисты, стремящиеся научиться и выполнять большинство работ по ремонту авто своими руками, становится ремонт подвесного подшипника карданного вала и крестовины.

Какие понадобятся запчасти? Для начала стоит купить подвесной подшипник, предварительно его проверив. Важно, чтоб он прокручивался без «зацепа». Резина же обязана быть не «деревянной», а эластичной и довольно мягкой. Если материал окажется жёстким, то при движении машины на кузов от карданного вала будет передаваться вибрация. Крестовину купите «родную», не забыв также о стопорных кольцах, которые часто деформируются или же вовсе ломаются. Желательно докупить гайки и болты крепления карданного вала.

Инструменты. Для замены крестовины и подшипника нужны: торцевые ключи (13, 27), рожковые ключи (12, 13), молоток, медная или алюминиевая наставка, стяжной съёмник, сжимные пассатижи, фланец эластичной муфты. Работы лучше проводить в яме.

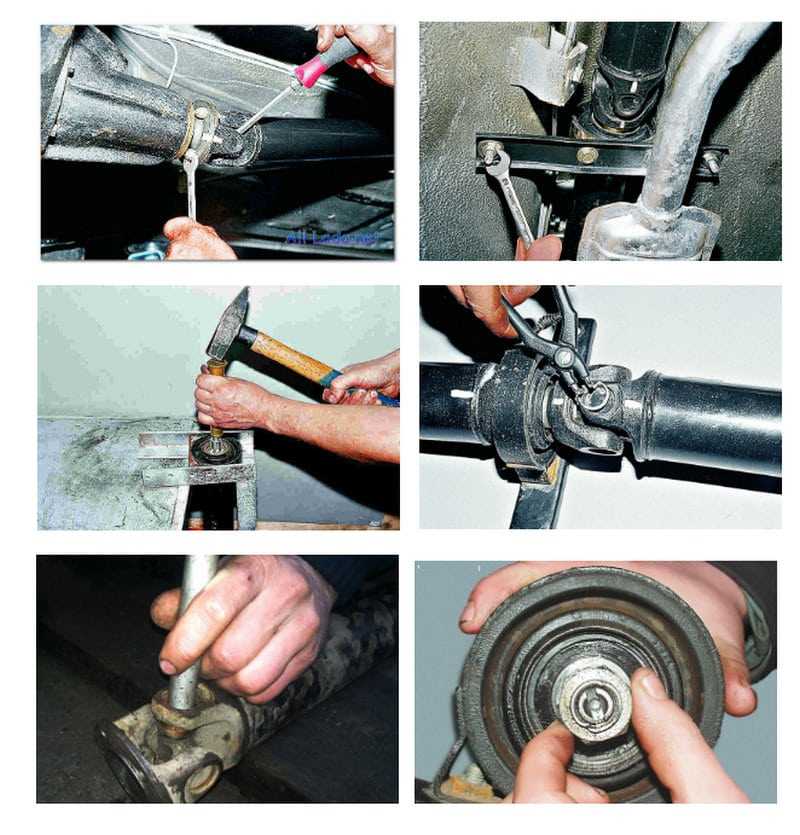

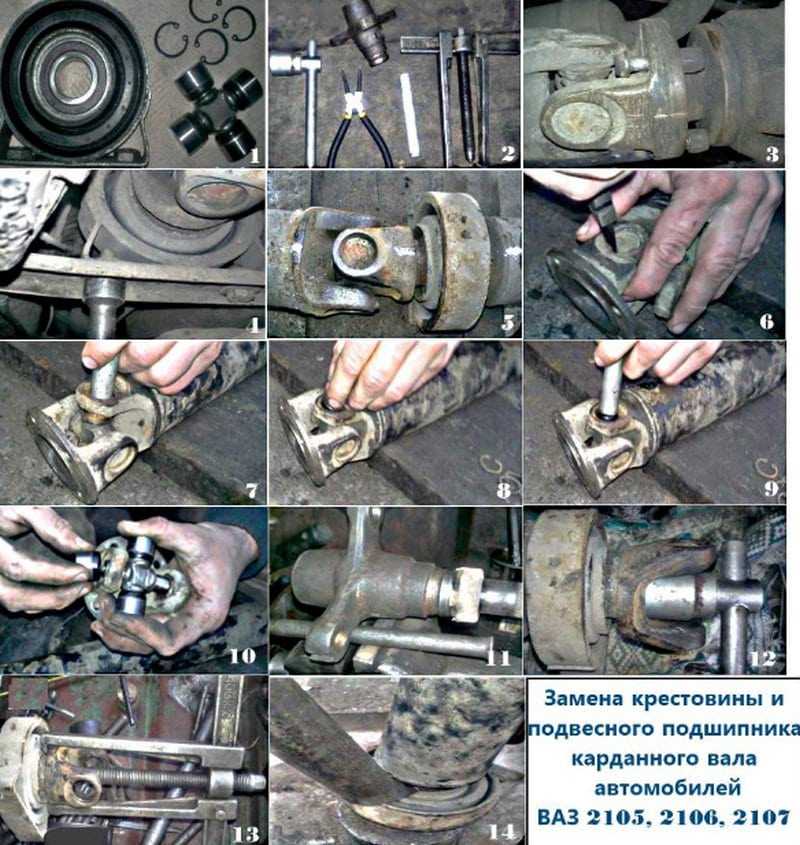

Как заменить крестовину и подвесной подшипник карданного вала?

1. Снимите с авто карданный вал. Взяв ключ № 13, открутите два болта, которые крепят к поперечной опоре подвесной подшипник. Затем открутите гайки, крепящие к хвостовику заднего моста сам кардан.

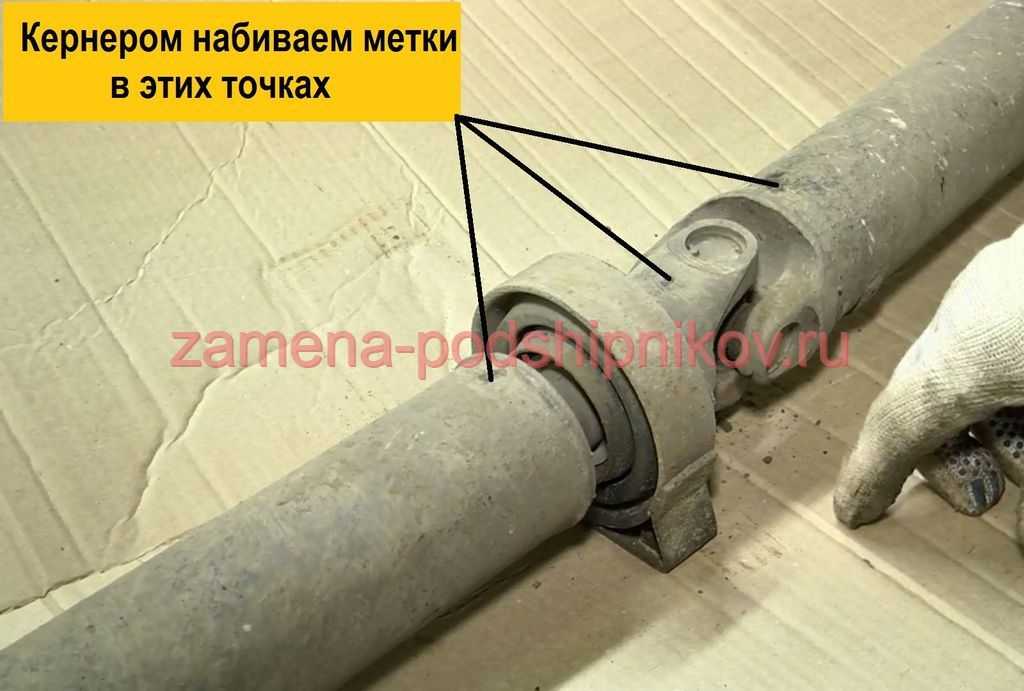

2. Сняв кардан, обязательно проставьте метки керном или зубилом на всех до единой его запчастях. Это очень важно! Сборку этой части двигателя нужно будет провести в полном соответствие ваших меток, иначе вибрации или биения кардана не удастся избежать.

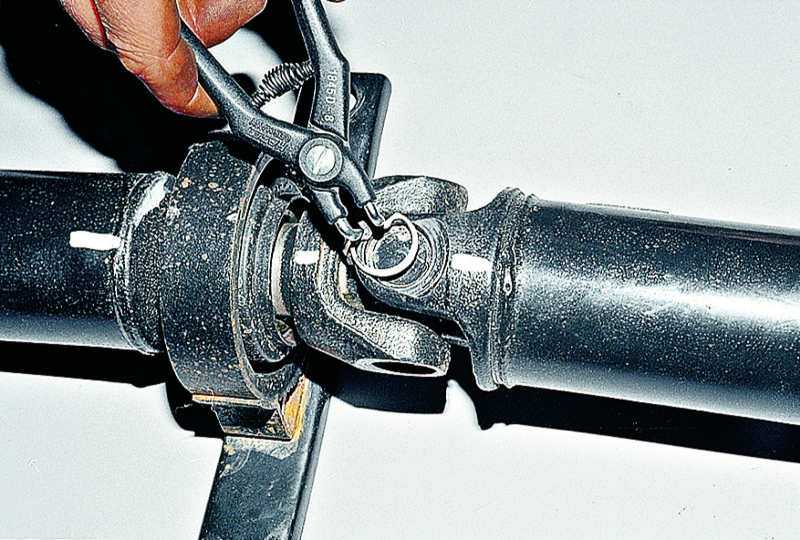

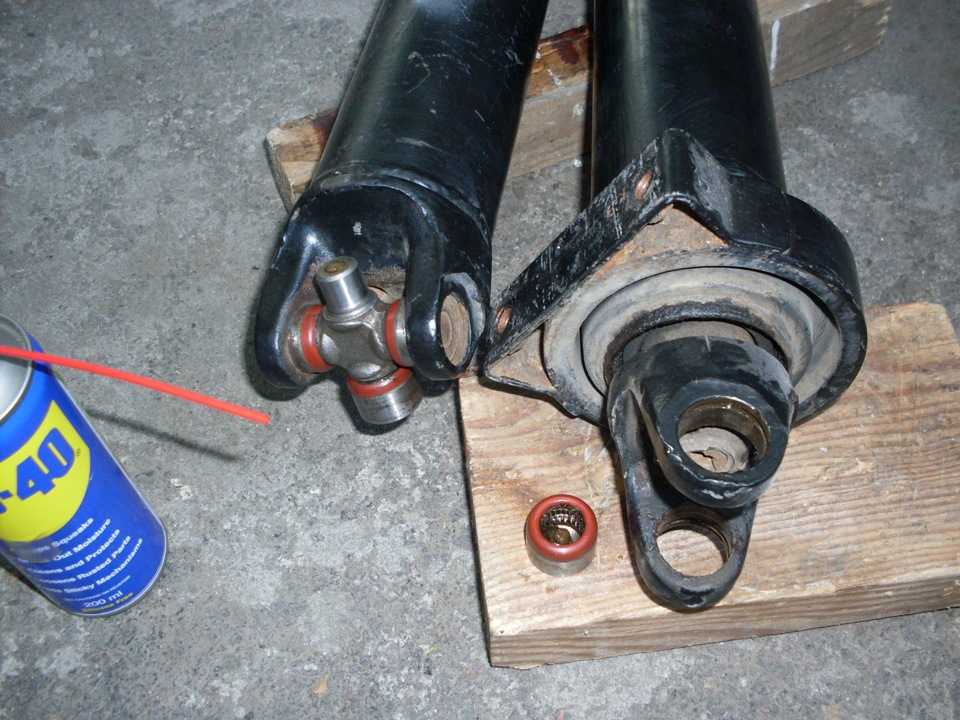

3. Начните ремонтные работы с замены крестовины. Снимите при помощи пассатижей все стопорные кольца, а затем аккуратно установите кардан таким образом, чтобы крестовина очутилась «на весу».

3. Возьмите оправку и молоток и выбейте чашку крестовины.

4. Разверните кардан, снимите чашку, а следующую чашечку выбейте. Вбить их обратно будет очень легко.

5. Зачистите проушины кардана от грязи и ржавчины и прочистите канавки под все стопорные кольца.

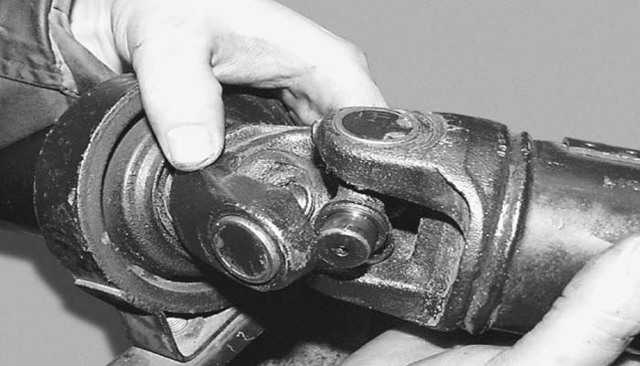

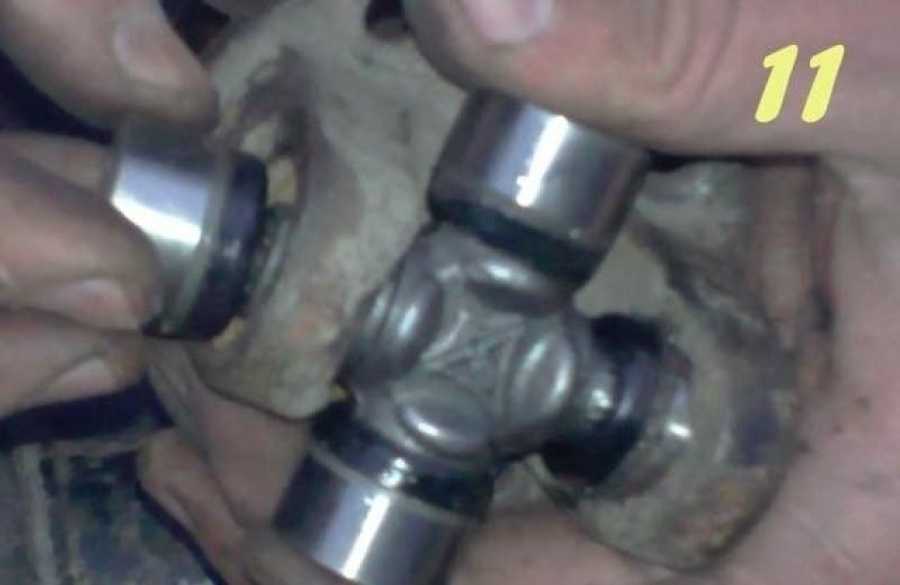

6. Следующий этап — установка крестовины. Снимите с двух сторон от неё чашки и заправьте в проушины крестовину. Сдвинув её в одну сторону, очень аккуратно наденьте чашечку, чтобы не рассыпать иголки, находящиеся в ней.

7. Воспользовавшись наставкой из мягкого металла, присадите чашку, ощутив тот момент, когда появится канавка под стопорное кольцо. Установите его и переверните кардан.

8. Затем тоже очень-очень аккуратно сдвиньте навстречу чашке крестовину и наденьте её так же, как и в предыдущем случае, т.е. до появления канавки. Установите стопорное кольцо. На этом этапе будьте очень внимательны, т.к. установить вторую чашку гораздо сложнее, чем первую, особенно если раньше вы с такой работой не сталкивались вовсе. Сложно, но выполнимо. Главное — запастись терпением, тем более, что делаете ремонт для себя.

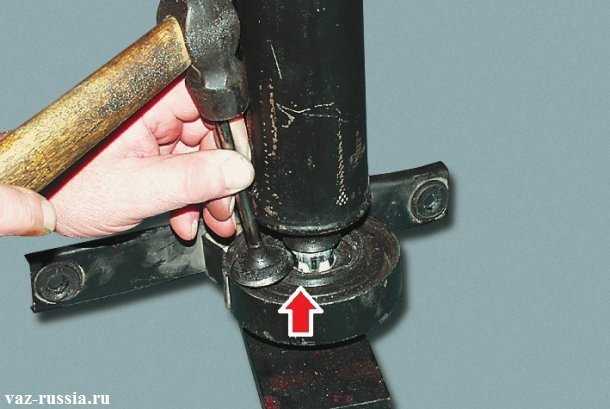

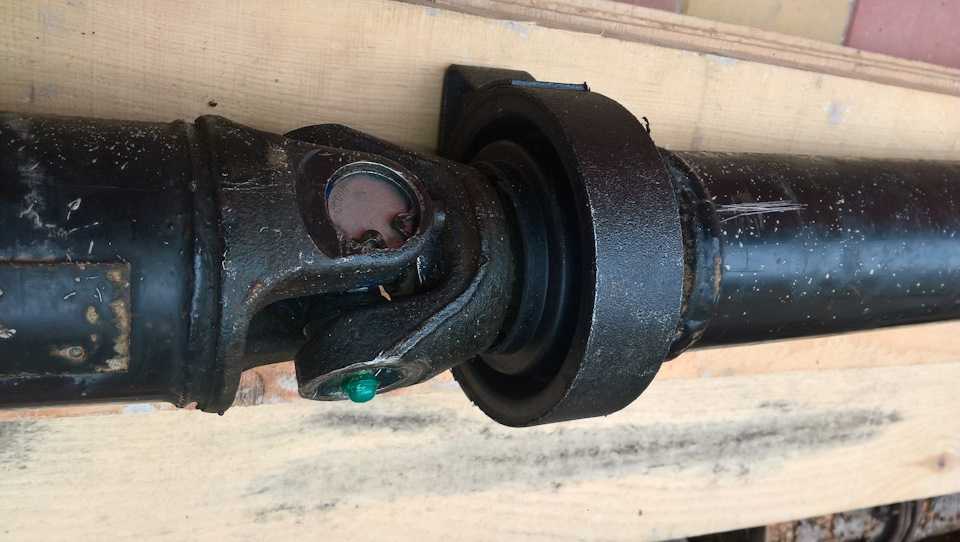

9. Переходите к замене подвесного подшипника. После того, как крестовина будет снята, вставьте во фланец старой эластичной муфты шлицевой конец кардана.

Взяв ключ 27, открутите гайку, которая крепит к переднему валу вилку карданного шарнира.

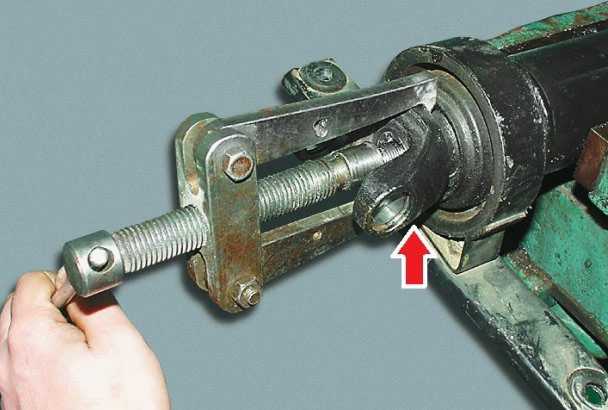

10. Стяните вилку шарнира при помощи съёмника. Далее осталось лишь снять с вала подвесной подшипник. Как это сделать? Можно обрезать наружное кольцо подшипника и воспользоваться съёмником или же взять и сбить последний с карданного вала.

11. Проведите сборку деталей в обратной последовательности, пользуясь метками. Не забудьте подмять борт гайки вилки от карданного вала.

Ремонт запчастей завершён. Проверьте ход машины, прислушавшись, не появилась ли вибрация, «биение» или другие звуки. Если всё проделали правильно, то машина побежит по дороге легко и плавно.

Замена крестовины карданного вала ВАЗ 2107 производится своими руками довольно просто. Если говорить прямо, то ремонт любого автомобиля не является проблемой, если есть: прямые руки, элементарные познания в технике, немного навыков, а самое главное — инструменты и запчасти. Или хотя бы средства для их покупки. И сегодня речь пойдет о такой процедуре, как замена крестовин.

Применить руководство можно для автомобилей классической серии ВАЗ 2101-2107. Карданный вал состоит из двух половин, которые находятся под углом друг к другу. Центры осей фланца на редукторе и вала КПП не совпадают — они находятся на разных уровнях. По этой причине и применяется такая хитрая конструкция кардана.

Что такое крестовина

Обратите внимание на то, что замена крестовины карданного вала ВАЗ 2101-2107 должна осуществляться осторожно и аккуратно. Иначе вы рискуете остановиться средь бескрайних полей с отвалившимся карданом. Такое случалось, когда стопорные кольца устанавливали криво, не попадали в пазы. Крестовина, которая имеет форму креста с равными осями (несложно догадаться из названия), цельнометаллическая (из легированной стали), на ее краях надеты стаканы с роликами. Старайтесь работать аккуратно, так как очень просто можно растерять все эти игольчатые подшипники. А собирать их трудно, порой и вовсе невозможно, приходится покупать новую запчасть.

Как было сказано ранее, замена крестовины карданного вала ВАЗ 2101-2107 осуществляется даже без участия таких удобств, как яма или эстакада (про подъемник не стоит и говорить, его цена в лучшем случае тысяч 80, не каждый владелец классики позволит его себе). Основное назначение крестовины — сделать изгиб кардана для передачи движения в параллельную плоскость. Наверное, именно так и будет правильно сказать, если опираться на вышеизложенные особенности конструкции автомобилей с задним приводом. Всего имеется две крестовины: примерно посредине кардана и непосредственно у фланца.

А как определить поломку и понять, что необходима замена крестовины карданного вала ВАЗ 2107? Вот несколько признаков, все они внешние и ярко себя проявляют:

Появление жуткого воя, который доносится из-под заднего сиденья.
Посторонние звуки — скрежет, хруст.
Повышенная вибрация внутри автомобиля.

Причем выходит из строя, как правило, крайняя крестовина. Средняя в меньшей степени подвержена разрушению. Для пущей уверенности заберитесь под автомобиль и руками подергайте кардан — если есть люфты, то нужно проводить ремонт. Также оцените состояние подвесного подшипника, он может быть источником вибрации и гула.

Замена крестовины карданного вала ВАЗ 2107

Весь ремонт проводится своими руками достаточно просто, никаких подводных камней в процессе не будет выявлено. Во-первых, вам нужно подготовиться — приподнять заднюю часть автомобиля над землей. Причем, чем больше у вас живот, тем выше нужно поднимать. Во-вторых, вам потребуется некоторый инструмент:

Набор ключей (в частности, на «12», «13», «14»).
Отвертки.
Молоток.
Съемник стопорных колец.
Деревянные проставки.

Вот и все, теперь забираетесь под машину и выкручиваете все, что увидите. А именно:

Подвесной подшипник ключом на «13» от кузова ВАЗ 2107.
Четыре гайки с фланца, используя ключи на «12» и «13». Иногда нужен на «14», все зависит от того, какие запчасти использовались во время предыдущего ремонта.

Дальше кардан падает на землю, его нужно выбить из коробки передач. Для этого можно использовать молоток и деревянную проставку. В идеале — деревянную киянку или бронзовый молоток, чтобы не повредить карданный вал.

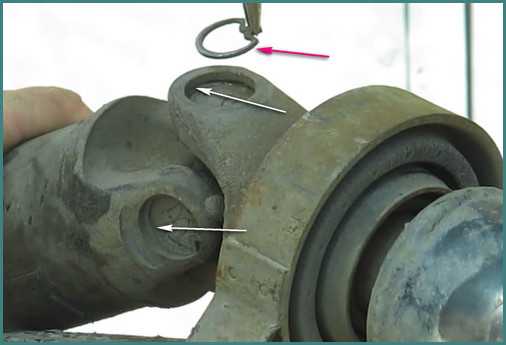

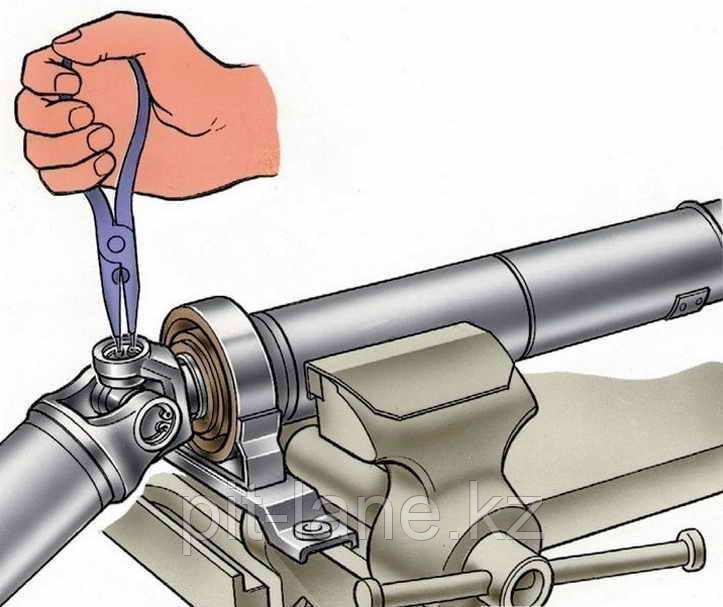

Затем вооружаетесь съемником колец и вытягиваете их по очереди.

Что же делать дальше? Руководство по эксплуатации советует воспользоваться специальным съемником, а вот практика показывает, что достаточно нескольких резких ударов киянкой по краю карданного вала ВАЗ 2101-2107, чтобы стаканы сами вылетели. Перед установкой новой крестовины обязательно очистите посадочные места, чтобы не было пыли и грязи.

Сначала ставите ее на фланец, а потом на кардан — это наиболее оптимальная последовательность. И еще хотелось бы отметить: при замене крестовин карданного вала ВАЗ 2107 нет необходимости устанавливать стопорные кольца, которые идут в комплекте. Дело в том, что они могут быть на несколько микрон шире, а это приведет к разрушению механизма. Поэтому лучше оставить старые кольца.

Снятие карданного вала с автомобиля ваз 2107 производят в случае его повреждений, когда нарушена балансировка в результате которой появилась вибрация при движение, а так же для выполнения другого ремонта, например для разборки карданного шарнира или замены эластичной муфты.

Ремонтные работы по снятию карданной передачи необходимо выполнять на яме или эстакаде. Для выполнения работ потребуется стандартный набор инструментов. Последовательность ваших дейтсвий должна выглядеть следующим образом:

Загнав атвомобиль на яму, включите нейтральную передачу. Поддомкратьте заднее колесо, чтобы оно было в подвешенном состояние.
Если семерка инжекторная, то необходимо снять теплозащитный экран, расположенный над каталитическим нейтрализатором. Торцовым ключом на тринадцать, отверните четыре гайки его крепления к шпилькам кузова автомобиля и снимаем его потянув на себя и вверх.

Теперь можно приступать к снятию карданной передачи. Перед тем как снимать кардан, необходимо нанести метки, с помощью напильника, на корпус вилки карданного шарнира и фланец редуктора заднего моста. Если планируется заменять карданный вал на новый, то метки не нужны. Риски нам потребуются при установке его на место, чтобы не нарушить балансировку, так как карданный вал в процессе эксплуатации постепенно разбалансируется и если его установить в другое положение, относительно его родного места, то при движение на высоких скоростях может появится некотарая вибрация в нижней части кузова автомобиля.

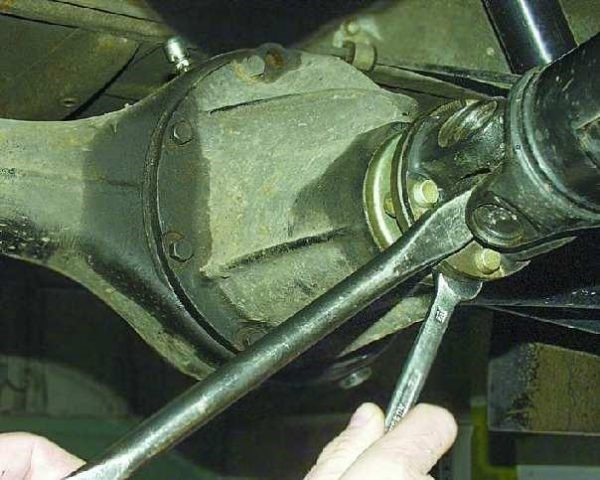

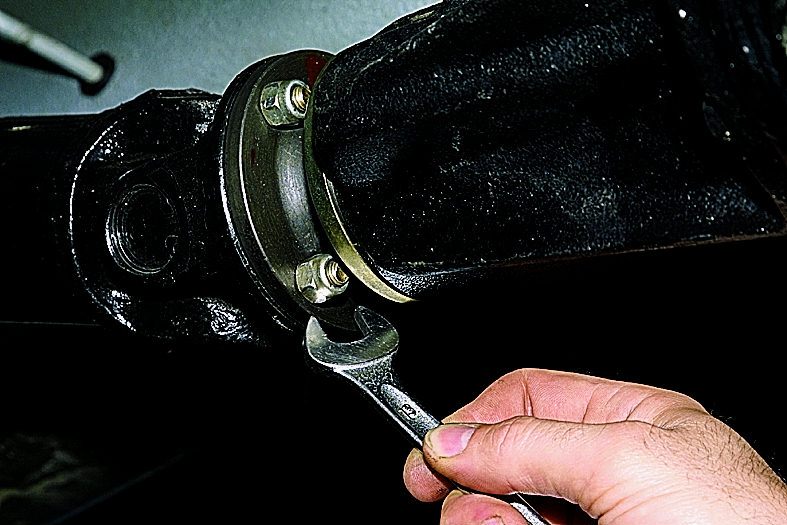

Рожковым ключом на тринадцать отверните самоконтрящиеся гайки болтов крепления кардана к фланцу редуктора заднего моста. С помощью монтажки удерживаем кардан от проворачивания. Открутив болты, вытаскиваем их и подвешиваем заднюю часть кардана на проволку к любой штанге задней подвески. Гайки при установке необходимо заменить на новые.

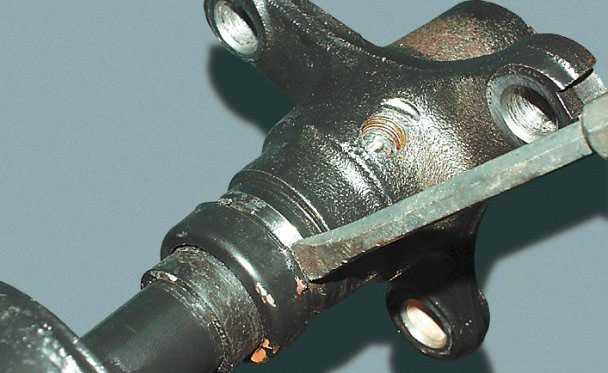

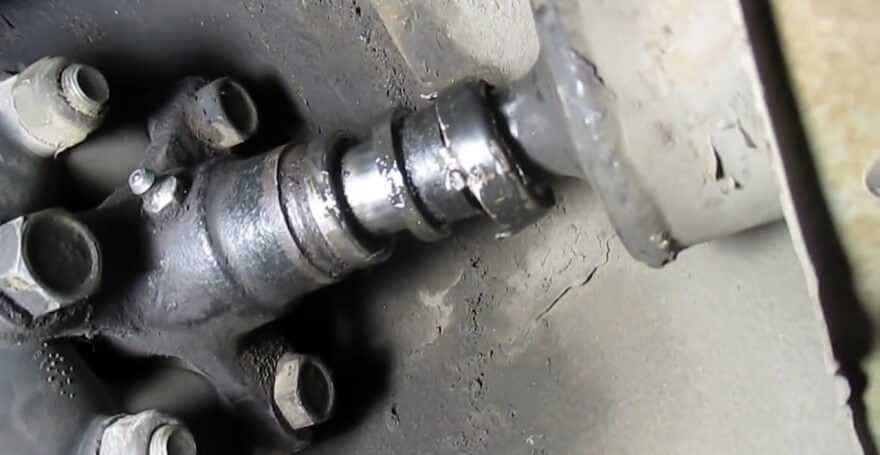

В передней части кардана необходимо разогнуть четыре усика обоймы сальника и сдвинуть ее внутрь по валу.

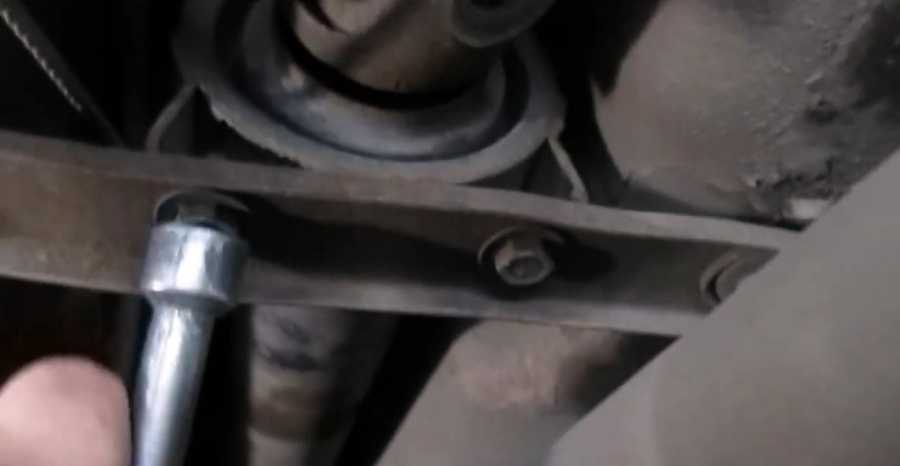

Торцовым ключом на тринадцать откручиваем два болта крепления промежуточной опоры вала к кронштейну и выводим карданный вал из зацепления с эластичной муфтой и снимаем его с автомобиля, выдвигая в сторону заднего моста.

На этом ремонтные работы по снятию карданного вала ваз 2107 завершены. Установку произведите в порядке обратном снятию, совместив метки на шарнире и фланце редуктора. Смажьте все шлицевые соединения.

Источники

http://carnovato. ru/zamena-podvesnogo-podshipnika-kardannogo-vala-i-krestoviny-na-vaz-2101-2107-svoimi-rukami/
http://vaz-remzona.ru/zamena-krestoviny-kardannogo-vala-vaz-2107/
http://remont-vaz2106.ru/kardannyj-val-vaz-2107

Карданный вал ВАЗ 2107, инструкция по замене основных частей и аргегатов

Карданный вал

На чтение 5 мин. Просмотров 619

Карданный вал ваз 2107. Пошаговая инструкция по замене основных частей и агрегатов. Перечень возможных неисправностей, способы устранения, а также ситуации в которых лучше обратиться к специалистам.

ВАЗ 2107 уже несколько лет как снят с производства, однако, и по сей день этот автомобиль весьма популярен в нашей стране, по причине неприхотливости и простоты в обслуживании. Последнее, кстати, по причине того, что большинство автомобилей этой марки далеко не новые, является обязательным условием для стабильной работы транспортного средства. Особое внимание при проведении техобслуживания ВАЗ 2107 следует обратить на карданный вал автомобиля.

Карданный вал ВАЗ 2107

Содержание

Основные неисправности карданного вала
Необходимые инструменты
Ремонт карданного вала
Демонтаж карданного вала
Уход за карданным валом

Основные неисправности карданного вала

Чаще всего в конструкции кардана у вазовской семерки выходят из строя крестовины и подшипника. Крестовины, как правило, ломаются по причине заводского брака, а подшипники изнашиваются потому, что им не хватает смазки. Если и еще несколько неисправностей, которые также распространены, но встречаются гораздо реже:

Механические воздействия на карданный вал.
Скопление грязи.
Выход из строя муфт.
Износ фланцев кардана.

Все эти неисправности довольно легко устранимы. При наличии определенных слесарных навыков можно просто заменить изношенную деталь или отремонтировать подшипники.

Необходимые инструменты

Прежде чем начинать работу обязательно запаситесь всем необходимым. Итак, чтобы отремонтировать карданный вал вам понадобиться:

Набор гаечных ключей или торцевых головок.
Набор отверток.
Деревянный молоток.

Ремонт карданного вала

Конструкция карданного вала ВАЗ 2107

Снять карданный вал в случае необходимости можно, даже не имея, под рукой подъемника или ямы. По крайней мере, это касается ВАЗ 2107. Однако прежде чем приступать к работе следует все-таки познакомиться с конструкцией кардана.

Конструкция карданного вала

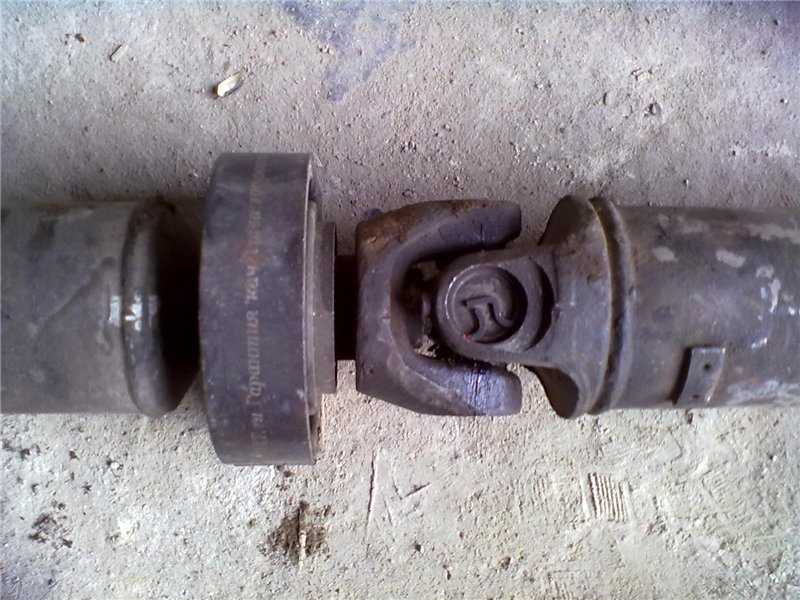

Сам вал состоит из двух частей, соединенных крестовиной
В первой части кардана ваз 2107 содержится эластичная муфта, с помощью которой к валу подсоединяется коробка передач.
Подшипники. Постарайтесь, кстати, не рассыпать их, когда будете демонтировать карданный вал.

Демонтаж карданного вала

Как бы то ни было, лучше если собрались снимать кардан ваз 2107 воспользоваться подъемником или сделать это в гараже с ямой – так будет гораздо удобнее.

Итак, приступаем к снятию карданного вала, дабы поменять крестовины муфту или подшипники.

Фиксируйте задние колеса и обязательно поставьте автомобиль на ручник, чтобы он не скатился.

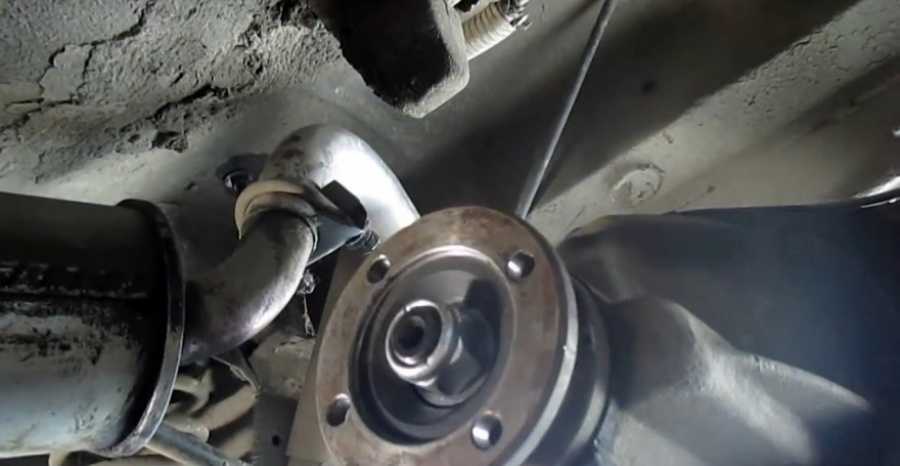

Откручивайте 4 болта в том месте, где редуктор соединяется с карданом ВАЗ 2107.
Далее, выкручивайте гайки, которыми подвесной подшипник крепится к днищу – их должно быть две.
Теперь нужно очень аккуратно стукнуть деревянным молотком, чтобы выбить вал со шлицев. По идее он должен отсоединиться от муфты, которая останется на коробки. (если муфту ваз 2017 не подлежит замене снимать ее не нужно. Если неисправна именно она – меняйте и собирайте карданный вал).
Далее, обязательно поставьте метки на тех местах где стоял кардан. В случае если вы не будете менять его и установите в итоге не так, в подарок получите множество неприятных ощущений, в том числе гул и вибрацию в салоне.
Теперь можно в случае необходимости переходить к замене крестовины. С помощью специального съемника вытягивайте стопорные кольца, удерживающие стаканы крестовины в пазах.
Далее, извлекаем сами стаканы, опять же при помощи деревянного молотка. Просто наносите резкие удары в районе крестовины и за счет вибрации стаканы сами выйдут из пазов и их можно будет вытащить с помощью плоскогубцев.
Старая деталь ремонту не подлежит поэтому вытащенную крестовину выкидывайте не задумываясь.
Теперь можно приступать к сбору кардана ваз 2107. Самое сложно как раз установить стаканы обратно. Начинаем собирать с того места где соединяются половины карданного вала. Крестовину размещайте в центре, а один из стаканов упирайте в стакан. После можно разместить второй стакан и установить их на место, все тем же деревянным молотком.
Дальнейшие действия не представляют особых сложностей. Просто собирайте карданный вал в обратном порядке. При этом не забывайте смазывать его составные части и не забудьте о метках, которые вы делали на месте где был установлен старый кардан.

Уход за карданным валом

Если соблюдать несколько простых советов и эксплуатировать карданный вал бережно и аккуратно, то он прослужит гораздо дольше и вам не придется тратить лишнее врем на ремонт кардана ваз 2107.

Не стоит цеплять днищем автомобиля бугры и неровности на трассах и избегать щебенки и камней на дорогах – это защитит карданный вал от механических повреждений.
Нелишним будет покрасить карданный вал или иными способами защитить его от коррозии. Так, его баланс не нарушится гораздо дольше.
Желательно как можно чаще проверять болты и соединения детали и в случае необходимости подтягивать их.
Обязательно проверяйте зазоры между шарнирами и сравнивайте их с предельно допустимыми значениями.
Не реже чем раз в три месяца осматривайте муфту – если она покрыта трещинами или лопнула – деталь следует заменить как можно скорее. Иначе ремонтировать придется более дорогостоящие части кардана.
Периодически смазывайте все детали механизма.

И, главное, следует понимать, что для выполнения работ по ремонту или обслуживанию карданного вала необходимо иметь хотя бы минимальные соответствующие навыки.

В случае если вы неуверены в своих силах лучше обратиться к квалифицированным специалистам.

В этом случае вы можете быть уверены, что все работы будут выполнены правильно и не придется ничего переделывать.

Замена крестовины карданного вала ВАЗ 2107 — Лада мастер

Карданный вал любого заднеприводного или полного приводного автомобиля, казалось бы, и не требует никакого обслуживания, ремонта или тем более, регулировки. Но это не совсем так, а точнее, так думать было бы огромной ошибкой. Карданный вал, конечно, не самая технологичная деталь в устройстве ВАЗовской классики, но то, что самая древняя, после колеса, то это точно.

Содержание:

Неисправности карданного вала ВАЗ 2107
Вибрация и прочие неприятности
Конструкция и принцип работы карданного вала ВАЗ 2107
Подвесной подшипник и крестовины ВАЗ 2107
Как поменять крестовину ВАЗ 2107 быстро

Неисправности карданного вала ВАЗ 2107

Карданные валы классических Жигулей при всей кажущейся простоте, имеют массу нюансов, которые необходимо знать и понимать для того, чтобы карданный вал исправно передавал крутящий момент с КПП на редуктор заднего моста. Неправильно отрегулированный или запущенный карданный вал может стать не просто причиной существенных поломок, но и серьезнейших ДТП с самым неожиданным исходом. Основными неисправностями карданного вала могут быть:

выход из строя крестовин и игольчатых подшипников;
нарушение балансировки карданного вала;
разрушение подвесного подшипника;
износ шлицевого соединения резиновой демпферной муфты;
механические повреждения карданного вала.

Вибрация и прочие неприятности

О неисправностях вала могут говорить многие признаки, но основными все же считаются шум и звон в игольчатых подшипниках, вибрации, люфты в соединениях. Несоблюдение правил ухода за карданным валом ВАЗ может привести к очень нежелательным последствиям, как минимум к вибрации. Но были случаи, когда по недосмотру водителя крестовина разрушалась прямо во время движения.

Предугадать последствия такой неприятности тяжело. К примеру, оборванная крестовина на ходу, даже на невысокой скорости, приведет к центростремительному удару кардана о проезжую часть. Достаточно сказать, что подобный удар подбрасывает в воздух четырехтонный молоковоз на несколько метров. Что может произойти с относительно легкой ВАЗ 2107, можно только догадываться.

Конструкция и принцип работы карданного вала ВАЗ 2107

Карданный вал классических Жигулей состоит из вала в виде трубы, двух крестовин, вилки, которая скользит по шлицам, промежуточного, подвесного подшипника и двух карданных шарниров. Сам же шарнир состоит из двух вилок и крестовины. Простейшая и гениальная конструкция, которая позволяет передавать крутящий момент под углом до 20 градусов. Как ни странно, карданный шарнир появился тогда, когда еще нечего было передавать и нечего было вращать. Его изобретение приписывают то египтянам, то грекам, но достоверно известно только то, что на основе карданного соединения была реализована первая в мире непроливающаяся чернильница, которая независимо от ее положения по отношению к горизонту, всегда сохраняла горизонтальное положение. Но не об этом сейчас речь.

Тонкостенная труба, которая и является валом, обслуживанию подлежит только в том случае, если меняет свои геометрические параметры, то есть попросту изгибается. Их правят и ремонтируют, но после этого необходим длительный и точный процесс балансировки, который доступен не везде, не всем, да и не каждый знает о том, что кардан вообще нужно балансировать в обязательном порядке.

Подвесной подшипник и крестовины ВАЗ 2107

Замена крестовины карданного вала ВАЗ 2107 проводится в тех случаях, когда есть гарантия того, что сам кардан отбалансирован. Это очень важно, и вот почему. Небрежно отбалансированный карданный вал ВАЗ 2101-2107 на разных оборотах может вести себя совсем по-разному. То есть на одних оборотах он ведет себя идеально, а на других, то есть на другой скорости движения автомобиля, вибрирует так, что стекла выпадают из уплотнителей. При такой вибрации недалеко до полной замены всех сальников, подшипников, резиновых муфт, валов коробки передач, конической пары… словом, всей трансмиссии приходит быстрый и уверенный конец.

Вот тут-то и нужна либо замена кардана, либо его балансировка. А крестовина меняется просто, даже не снимая карданный вал с автомобиля. Главное, чтобы был подъемник или смотровая яма. Можно обойтись и без них, но здесь есть ограничения по комплекции мастера. Так что лучше пользоваться подъемником или эстакадой. Как правило, замене подлежит только задний карданный шарнир, его и будем менять.

Как поменять крестовину ВАЗ 2107 быстро

Для начала нужно открутить кронштейны подвесного подшипника, потом тщательно почистить соединение и перед тем, как открутить болты фиксации фланцев, нужно пометить в обязательном порядке обе вилки. Мелом, краской, напильником, чем угодно, главное не нарушить балансировку. Разборка проводится элементарно — при помощи головки на 14 подшипники крестовины усаживаются немного глубже положенного, после чего круглогубцами вынимаются стопорные кольца. И так четыре раза. После этого выбиваются подшипники той вилки, которая крепится к фланцу редуктора.

Теперь можно смело менять подшипники и саму крестовину, предварительно очистив пазы для фиксации стопорных колец и тщательно смазав Литолом или 158-й смазкой новые подшипники. Сборка производится в обратном порядке и, как правило, не вызывает никаких сложностей. Прислушивайтесь к крестовинам, не допускайте дисбаланса кардана и удачных всем путешествий!

Как снять кардан на ваз 2107

Замена крестовины карданного вала на Ваз 2107

Трансмиссия Ваз 2107

разрушилась (износилась) крестовина;
нарушена центровка вала;
вышел из строя подвесной подшипник;
разрушилась эластичная муфта.

Конструкция карданного вала ВАЗ 2107

Болт крепления эластичной муфты к фланцу
Фланец вторичного вала коробки передач
Резиновый элемент эластичной муфты
Центрирующая втулка фланца
Вкладыш эластичной муфты
Болт крепления эластичной муфты
Фланец переднего карданного вала
Обойма сальника
Сальник
Вторичный вал коробки передач
Грязеотражатель
Гайка крепления фланца
Уплотнитель центрирующего кольца
Передний карданный вал
Центрирующее кольцо
Стопорное кольцо
Промежуточная опора
Пробка
Резиновая втулка
Дистанционная втулка
Задний карданный вал
Фланцевая вилка карданного шарнира
Эластичная муфта
Кронштейн безопасности
Балансировочная пластина
Поперечина промежуточной опоры
Стопорное кольцо
Вилка переднего карданного вала
Стопорное кольцо
Игольчатый подшипник
Сальник
Обойма сальника
Вилка карданного шарнира
Крестовина
Гайка крепления вилки
Кронштейн промежуточной опоры
Упругая подушка
Корпус подшипника
Подшипник
Грязеотрожатель

Неисправности карданной передачи ВАЗ 2107

Определить, что карданный вал ВАЗ 2107 неисправен, можно по следующим признакам:

Стук после включения сцепления. Причина стука может крыться в плохо затянутом креплении карданной передачи, изношенных шлицах или повреждении эластичной муфты, вышедших из строя подшипниках крестовин.
Скрежет при движении автомобиля. Этот звук возникает при сильном износе подшипников шарниров кардана (крестовин).
Вибрация кардана при движении. Это явление возникает при механическом повреждении карданного вала или налипании грязи на кардан, что нарушает его центровку. Также вибрации возникают при значительном износе ведомого вала КПП, подвесных подшипников, крестовин кардана, фланца ведущей шестерни редуктора заднего моста, незатянутом креплении карданной передачи.
Стук при резком разгоне или торможении двигателем. Причина его кроется в износе крестовин карданного вала.

Устройство крестовины ВАЗ 2107

Что необходимо для замены крестовины ВАЗ 2107

Для замены детали понадобятся:

набор рожковых ключей;
молоток;
пассатижи;
съемник для замены подшипника;
щетка по металлу для очистки грязи и ржавчины.

Замену крестовины начинают с демонтажа карданного вала.

Снятие кардана ВАЗ 2107

Работы выполняются в следующей последовательности:

открутить болты, соединяющие кардан с фланцем редуктора;
открутить гайки крепления подвесного подшипника к днищу машины;
аккуратно, используя деревянный молоток, выбить кардан из шлицов эластичной муфты.

Замена крестовины ВАЗ 2107

Перед демонтажем крестовины ее следует обстучать молотком через деревянную прокладку и обработать WD-40.

Замена карданного вала на ВАЗ 2107

Заднеприводные автомобили семейства ВАЗ оснащены таким устройством, как кардан. Что же это такое? На сегодня все большей популярностью пользуются переднеприводные автомобили, которые имеют определенные преимущества перед заднеприводными. Автомобиль ВАЗ 2107 является заднеприводным, поэтому в его конструкции имеется карданная передача. Карданом называют такой вал, который позволяет передавать крутящий момент от КПП к ведущему мосту автомобиля. Что представляет собой карданный вал ВАЗ 2107, как осуществляется его замена, и какие неисправности могут возникнуть при эксплуатации рассмотрим ниже.

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

В настоящее время наименьшую вибрацию и увеличенный ресурс работы, имеют карданы на ШРУСах, а не на крестовинах. При желании такой вал можно поставить и на семерку, купив его на авторынке, или заказав в интернет-магазине.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

Неисправности рассматриваемого механизма бывают следующие:

выход из строя крестовин;
разрушение подвесного подшипника;
нарушение конфигурации(дисбаланс) вала;
поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие. Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием.

Чтобы избежать нарушения центровки при разборке, необходимо нанести мелком или керном метки, что позволит избежать неправильной сборки изделия.

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
После вывинчивания крепления можно разъединить изделие от фланца дифференциала.
Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию. При установке изделия важно следить за тем, чтобы правильно поставить вал.

После ремонта или замены вала следует осуществить проверку вращения изделия. На этом работы по снятию и замене карданного вала на “семерке” завершены. Остается убедиться в том, что посторонние шумы исчезли после выполненных работ. Также советуем прочитать статью о замене крестовин.

Ремонт карданного вала ВАЗ 2107

Карданный вал

Карданный вал ВАЗ 2107

Основные неисправности карданного вала

Механические воздействия на карданный вал.
Скопление грязи.
Выход из строя муфт.
Износ фланцев кардана.

Необходимые инструменты

Набор гаечных ключей или торцевых головок.
Набор отверток.
Деревянный молоток.

Ремонт карданного вала

Конструкция карданного вала ВАЗ 2107

Конструкция карданного вала

Сам вал состоит из двух частей, соединенных крестовиной
В первой части кардана ваз 2107 содержится эластичная муфта, с помощью которой к валу подсоединяется коробка передач.
Подшипники. Постарайтесь, кстати, не рассыпать их, когда будете демонтировать карданный вал.

Демонтаж карданного вала

Итак, приступаем к снятию карданного вала, дабы поменять крестовины муфту или подшипники.

Фиксируйте задние колеса и обязательно поставьте автомобиль на ручник, чтобы он не скатился.
Откручивайте 4 болта в том месте, где редуктор соединяется с карданом ВАЗ 2107.
Далее, выкручивайте гайки, которыми подвесной подшипник крепится к днищу – их должно быть две.
Теперь нужно очень аккуратно стукнуть деревянным молотком, чтобы выбить вал со шлицев. По идее он должен отсоединиться от муфты, которая останется на коробки. (если муфту ваз 2017 не подлежит замене снимать ее не нужно. Если неисправна именно она – меняйте и собирайте карданный вал).
Далее, обязательно поставьте метки на тех местах где стоял кардан. В случае если вы не будете менять его и установите в итоге не так, в подарок получите множество неприятных ощущений, в том числе гул и вибрацию в салоне.
Теперь можно в случае необходимости переходить к замене крестовины. С помощью специального съемника вытягивайте стопорные кольца, удерживающие стаканы крестовины в пазах.
Далее, извлекаем сами стаканы, опять же при помощи деревянного молотка. Просто наносите резкие удары в районе крестовины и за счет вибрации стаканы сами выйдут из пазов и их можно будет вытащить с помощью плоскогубцев.
Старая деталь ремонту не подлежит поэтому вытащенную крестовину выкидывайте не задумываясь.
Теперь можно приступать к сбору кардана ваз 2107. Самое сложно как раз установить стаканы обратно. Начинаем собирать с того места где соединяются половины карданного вала. Крестовину размещайте в центре, а один из стаканов упирайте в стакан. После можно разместить второй стакан и установить их на место, все тем же деревянным молотком.
Дальнейшие действия не представляют особых сложностей. Просто собирайте карданный вал в обратном порядке. При этом не забывайте смазывать его составные части и не забудьте о метках, которые вы делали на месте где был установлен старый кардан.

Уход за карданным валом

Не стоит цеплять днищем автомобиля бугры и неровности на трассах и избегать щебенки и камней на дорогах – это защитит карданный вал от механических повреждений.
Нелишним будет покрасить карданный вал или иными способами защитить его от коррозии. Так, его баланс не нарушится гораздо дольше.
Желательно как можно чаще проверять болты и соединения детали и в случае необходимости подтягивать их.
Обязательно проверяйте зазоры между шарнирами и сравнивайте их с предельно допустимыми значениями.
Не реже чем раз в три месяца осматривайте муфту – если она покрыта трещинами или лопнула – деталь следует заменить как можно скорее. Иначе ремонтировать придется более дорогостоящие части кардана.
Периодически смазывайте все детали механизма.

В случае если вы неуверены в своих силах лучше обратиться к квалифицированным специалистам.

Замена кардана на ВАЗ 2101-ВАЗ 2107

Снятие:
1) Сперва вывесите одно из любых задних колес, у автомобиля.
2) Следом рычаг КПП переведите в нейтральное положение, и после чего приподнимите ручной тормоз вверх, до упора.

3) Затем отверните левую и правую гайку крепления кронштейна, и затем снимите его с кузова автомобиля.

4) Далее отверните три гайки, которые крепят муфту кардана к фланцу коробки.

5) Теперь проворачивая кардан по своей оси, извлеките поочередно все болты из фланца и муфты.

Примечание!
Что бы легче было извлекать болты из фланца и муфты, примените бородок и молоток!

6) Следом отсоедините муфту кардана, от фланца коробки.

7) Затем отверните четыре гайки, которые крепят фланец задней части кардана, к фланцу редуктора.

8) и после чего отсоедините фланец задней части кардана, от фланца редуктора.

Примечание!
При отворачивании гаек, для удобства толстой отверткой удерживайте кардан, от проворачивания!

9) Далее отверните обе гайки крепления поперечины, и затем снимите поперечину с кузова.

10) Теперь снимите кардан, с кузова автомобиля.

Установка:
1) Установка происходит в обратном порядке снятию.

Примечание!
При установке кардана, смотрите внимательно что бы все вкладыши муфты «2», вошли в пазы фланца коробки «1» и «3»!

Важно!
1) После того как вы вывесите одно заднее колесо, проверьте рукой прокручивается ли кардан или же нет, если нет то в таком случае приподнимите еще и второе заднее колесо!

Замена крестовины карданного вала на ВАЗ 2107

Замена крестовины карданного вала на ВАЗ 2107 время от времени необходима, поскольку поломка крестовины одна из наиболее часто встречающихся поломок в карданном вале данных автомобилей.

Прежде чем рассказывать, как делать замену, дадим некоторые разъяснения.

Технические особенности автомобиля ВАЗ 2107

LADA 2107 (Ваз 2107 или «Жигули») выпускался с 1982 по 2012 годы Волжским автомобильным заводом (АвтоВАЗ). В советские времена это была одна из наиболее распространённых моделей автомобилей на просторах России. Машина имеет сравнительно несложную конструкцию и легко ремонтируется. Однако конструкция устаревшая, да и выпуск прекратился, есть риск закупки некачественных деталей, поэтому здесь надо быть внимательным.

Схема автомобиля ВАЗ 2107

Данный автомобиль является заднеприводным, тогда как мотор находится спереди. Крутящий момент от двигателя к задним колёсам передаётся через карданный вал.

Карданный вал

Карданный вал в автомобиле ВАЗ 2107 нужен для передачи крутящего момента от двигателя (коробки передач) на ось задних колёс машины. Поскольку автомобиль во время поездки испытывает различные вибрации, то карданный вал выполняется из двух частей, соединённых через крестовину с подшипниками. Таким образом, вал может свободно изгибаться в месте соединения в любом направлении.

Конструкция карданного вала имеет ещё ряд особенностей. В целом, чаще всего выходят из строя крестовина в карданном вале, подшипники и резиновые элементы.

Выходят из строя резиновые элементы

Прежде чем приступать к замене крестовины карданного вала на ВАЗ 2107, необходимо снять сам вал. Процедура несложная, но надо соблюдать точность в обратной сборке, т.е. когда делается разборка, необходимо сделать отметки, чтобы детали встали точно так, как они были до разборки, иначе может быть нарушена центровка, что исправить будет очень сложно.

Стоит также отметить, что в виду возможного некачественного изготовления новых деталей, при ремонте не следует менять всё разом, а лучше делать всё постепенно, иначе будет трудно выявить причину нового дефекта, если таковой возникнет.

Конструкция соединения через крестовину

Схема карданного вала на классике

Задняя и передняя часть карданного вала представляют собой пустотелую стальную трубу. На одном из концов каждой из этих труб находится вилка, куда вставляется крестовина. Крестовина выполнена из цилиндров. На эти цилиндры надеваются игольчатые подшипники, и эта система монтируется в вилки труб карданного вала. Такое соединение обеспечивает две степени свободы карданному валу.

Устройство крестовины карданного вала

Чтобы заменить крестовину, необходимо, соответственно, сначала снять сам карданный вал, а потом разобрать центральное соединение карданного вала. Далее сделать замену и выполнить сборку в обратном порядке. Кстати говоря, ввиду того, что на автомобилях могут быть установлены двигатели разного типа, методики снятия карданного вала хоть и незначительно, но отличаются друг от друга.

Крестовина вставляется в вилки карданного вала изнутри, снаружи в вилки на цилиндры надеваются игольчатые подшипники (стаканчики), которые, в свою очередь, фиксируются стопорным кольцом.

Порядок замены крестовины

Замена крестовины требует наличия некоторых инструментов, как минимум, молотка, трубки из мягкого металла, отвёртки, щипцов и пассатижей. Желательно также иметь съёмник и половинки трубы с внутренним диаметром, соответствующим диаметру цилиндров крестовины. Кроме того, поскольку заменой крестовины ремонт не ограничивается, нужен набор торцовых и рожковых ключей. Также понадобится смазка, новая крестовина, моющее средство и металлическая щётка.

Необходимые инструменты

Итак, приступаем к разборке. Порядок такой:

слегка обстукиваем место соединения,
льём промывающую жидкость на места соединения,
разбираем соединения,
смазываем соединения,
собираем соединение.

Процедуру замены крестовины можно производить «на коленках», но удобнее на определённом этапе зажать карданный вал в тиски. При сборке и разборке соединения надо следить за тем, чтобы не рассыпался игольчатый подшипник.

Порядок снятия карданного вала

Для начала щипцами или отвёрткой снимаем стопорные кольца с крестовины. Далее приступаем к процедуре разборки.

Снимаем стопорные кольца

Прежде чем начать разборку соединения, его желательно почистить и пролить очищающей жидкость, с той же целью обстукиваем соединение.

Есть два подхода к тому, чтобы достать игольчатые подшипники из соединения. Первый заключается в том, что вы постукиваете молоточком в районе соединения. За счёт вибрации стаканчики должны вылезти из своих мест (из вилки). Второй подход заключается в том, что для снятия подшипника вы используете съёмник. При этом сначала вы немного продавливаете подшипник, то есть один немного выдвигается (а второй, наоборот, утапливается), после чего крестовину задвигаете обратно, а в образовавшееся пространство между подшипником и крестовиной что-то вставляем (например, половинки трубы), дальше опять продавливаем. Теперь подшипник вылезет дальше, и его можно будет достать.

Разборка методом выбивания

После того как сняли один подшипник, вынимаем крестовину из соединения. Второй подшипник аккуратно выбиваем молоточком посредством трубы из мягкого металла. Следим, чтобы части подшипника не потерялись.

После того как освободили одну вилку, приступаем к освобождению второй вилки карданного вала. Таким образом, мы вытаскиваем крестовину и освобождаем соединение карданного вала. Далее всё прочищаем при помощи металлической щётки.

Снятая крестовина

На заключительном этапе необходимо выполнить сборку соединения с уже новой крестовиной. Но прежде чем приступить к сборке, необходимо смазать трущиеся поверхности. Для этого подойдут такие смазки, как ШРУС-4, ФИОЛ-2У, МС-1000, №58. В некоторых случаях есть возможность нанести смазку уже после сборки, но это не общий случай.

Сборка с новой крестовиной

Сборка выполняется в обратном порядке. После того как соединение собрано и вставлены стопорные кольца, необходимо его слегка простучать, чтобы детали встали на место; проверить, нет ли люфта, и легко ли проворачивается соединение. Если есть люфт, то необходимо будет заменить стопорные кольца на кольца большей толщины.

После того как соединение на крестовине собрано, можно ставить карданный вал на место.

Видео

В следующем видеоролике продемонстрировано, как заменить крестовину карданного вала на ВАЗе:

Ниже показан процесс замены крестовины КамАЗа:

Какой подшипник в подвесной ваз 2107. Подвесной подшипник карданного вала

Опорный карданный вал или подвесной подшипник является важной частью трансмиссии автомобиля. Он расположен на карданном валу и предназначен для поддержки, вращения и обеспечения линейного перемещения вала с минимальным напряжением.

Подвесной подшипник бывает двух типов — съемный и несъемный. Первый можно легко заменить; при поломке элемента другого типа придется менять весь карданный вал.

Также подшипники различаются по типам:

Салазки
Роллинг
Магнитный
Динамический
Статический

Подшипниковое устройство

Механизм подвески представляет собой раму с цилиндрическим отверстием, в котором находится втулка, изготовленная из специального антифрикционного металла. Пространство между карданным валом и подшипником заполнено смазкой, что позволяет валу легко вращаться. Смазка снижает силу трения движущихся частей, тем самым обеспечивая надежную поддержку работоспособности и продлевая срок службы.

Наружное и внутреннее кольца являются рабочими поверхностями, они должны иметь большую прочность и быть изготовлены из качественного металла. Износостойкая резина в опоре вала гасит вибрации от карданной передачи. На устройстве имеется скоба, с помощью которой оно крепится к раме машины.

Опорные характеристики

Стойкость к радиальным и угловым нагрузкам
Поглощение вибрации
Тихая работа
Малый размер
Изделие выдерживает эксплуатацию в агрессивных средах
Легко заменить

Признаки выхода из строя подвесного подшипника

Признаком неисправности промежуточной опоры карданного вала является гул, свист или вой при движении автомобиля, наиболее отчетливо он слышен при движении накатом, когда после разгона отпускаешь газ. Также возможна сильная вибрация подвеса, которая передается на место водителя.

Замена опоры карданного вала своими руками

Заменить подвесной подшипник можно не только в автосервисе, но и самостоятельно, это не очень сложный процесс в авторемонте.

Для этого потребуется:

Два рожковых ключа, 13 и 12 мм
Металлическая направляющая
Молоток
Щипцы для стопорных колец
Специальный съемник подшипников
Новая опора карданного вала

Загнать автомобиль на смотровую яму, заглушить двигатель, но оставить рычаг переключения передач в положении первой передачи. Для того чтобы машина не скатывалась с ямы, под колеса необходимо поставить противоукатные механизмы.

Перед установкой рекомендуется смазать все элементы между подвесным подшипником и валом смазкой WD-40. При замене опоры карданного вала лучше менять крестовину, так как срок службы у них одинаковый.

Крепления скреплены болтами и должны быть отвинчены с помощью гаечного ключа. Затем нужно вытащить фланец, который соединяется с хвостовиком, после чего можно снять крепления карданной опоры. Чтобы снять карданный вал, нужно развальцевать замки в форме лепестков. Снятый вал закрепляют в тисках, откручивают гайку подшипника. С помощью специального съемника снимается вилка, затем молотком аккуратно стучат по подшипнику.

Место установки нового опорного механизма необходимо полностью очистить от грязи ветошью. Затем фиксируется стопор, который поворачивается в сторону задней оси. Устанавливается гайка и защитная шайба, они должны быть отцентрованы. После замены промежуточного подшипника карданного вала производится повторная установка карданного вала.

Опору карданного вала необходимо менять не реже, чем в течение срока ее службы. Но следует помнить, что он может прийти в негодность из-за агрессивного использования автомобиля в целом.

Из-за большой длины карданного вала, а часто просто для повышения надежности фиксации и работы в конструкцию трансмиссии добавляется дополнительный элемент. Это промежуточная опора, или как ее часто называют подвесной подшипник карданного вала — специальный строительный блок «Кронштейн-хомут-подшипник», надетый на трубу и закрепленный на раме.

Характерные недостатки

Задача этого элемента удерживать кардан в определенном пространственном положении, но с возможностью свободного вращения вокруг оси. Чтобы внешняя обойма не болталась в хомуте, она должна быть плотно закреплена, но это будет означать постоянную передачу физико-механических воздействий, как от корпуса, так и обратно. Поэтому в это место поставили (вклеили) кольцо из специальной резины, с технической точки зрения — виброизолирующая подушка.

Именно отслоение этой «прокладки» от стекла или кронштейна, либо ее разрушение, и есть самая частая проблема опоры, начинаются удары, вибрации и прочие неприятности, которые при игнорировании приведут к более серьезным проблемам , вплоть до серьезной поломки.

Второй по частоте проблемой является утечка смазки. Может возникнуть при повреждении крышек (пломб), а также при растрескивании корпуса. Иногда неправильный выбор смазки или «сезонных удовольствий» может привести к потерям (утечкам). в сильные морозы эластичные уплотнители «дублеют», а смазка, наоборот, начинает густеть. С приходом весны подвесной двигатель автоматически начинает «сопливить», поэтому периодически осматривайте корпус, нет ли потеков.

У многих автомобилей схема построена таким образом, что имеется близкое расположение выхлопной системы и трансмиссии. Такое соседство приводит к тому, что смазка начинает «высыхать» — уменьшается в объеме и изменяются характеристики. обратная сторона этой медали, чрезмерное расширение при нагреве и выдавливании пломб.

Из-за недостаточной смазки, а также просто из-за старения узлы тоже могут выйти из строя. Отремонтировать подвесной не получится — можно «подлечить» промоутер (если проблема не слишком запущена), но его, как и виброизолятор, можно только поменять.

«Симптомы болезни»

Наиболее частый признак неисправности — глухой гул при езде. Но здесь следует отметить одно очень важное обстоятельство – вышедшая из строя коробка передач ведущего моста «поет» примерно с такой же громкостью и похожим тоном. Нередко эти два «солиста» поют свои арии в унисон, поэтому обязательно внимательно осмотрите и определите неисправную часть, чтобы вам не пришлось делать лишнюю работу. Помимо названного нюанса, признаков может быть:

Стук при переключении передач, иногда может быть настолько сильным, что чувствуется через водительское сиденье;

Вибрация кардана, тоже, кстати, может вызывать ощущение, что находишься в вибрирующем кресле.

Кольцевого люфта априори нет, так что если он есть, то пора приступать к ремонту.

И как уже было сказано ремонтные работы в данной ситуации предусмотрены только по одному сценарию — выбрасывание старого и покупка нового. Поэтому перейдем к правилам поиска.

Как купить

Соответствие стандартам еще никто не отменял, поэтому лучше всего найти оригинальный кулон, даже если на это уйдет больше времени и денег. Но если так случилось, что нужен срочный ремонт, а оригинальных запчастей нет в наличии, то хотя бы обратите внимание на рекомендации производителя, как правило, в них указаны подходящие аналоги. Теперь к самому чеку:

Сколов нет глубоких царапин, пятен быть не должно. Как не должно быть следов грубой обработки

Проверить, насколько легко кольца поворачиваются друг относительно друга. Задержки на некоторых участках свидетельствуют о плохой обработке внутренних поверхностей и/или шариков

Обязательно убедитесь в отсутствии люфта. Такое бывает, российских и китайских производителей, и тут на долгие годы эксплуатации рассчитывать явно не приходится.

При выборе аналогов не гонитесь за слишком заманчивыми ценниками. Они могут свидетельствовать о низком качестве и непонятном происхождении. Всегда спрашивайте у продавца официальные сертификаты

Не все производители добавляют смазку во время производства. Если вы наткнулись на такой, то посмотрите есть ли инструкция по его укладке — если таковой нет, то стоит задуматься о выборе другого варианта, возможно просто попался брак

Напоследок еще один совет по поводу тема — подумайте несколько раз, прежде чем брать ПП на авторазборщиках и вообще б/у. У них есть расчетный ресурс обслуживания, и не факт, что тот, который вам предлагают, не иссяк. И его визуально хорошее состояние может оказаться недоразумением, которое разрешится буквально на первой тысяче пробега (и не в вашу пользу). Плюс на товарах б/у могут отсутствовать логотипы и артикулы, то есть вы не только не будете уверены в производителе, но и в техническом соответствии товара, а внешнее единообразие не гарантирует такой же долговечности.

Замена

Сразу стоит отметить, что некоторые производители делают подвесной подшипник карданного вала несъемным в принципе. А если у вас именно такая конструкция и с ней начались проблемы, требующие замены, то вас ждет «весьма радостное» событие – покупка карданного вала с подшипниковым узлом. Можно, конечно, попробовать сбить или срезать болгаркой, но скорее все, это приведет к повреждению или деформации трубы. С разборным вариантом все проще…

Для замены чаще всего приходится снимать кардан вместе с опорой — подшипник сидит достаточно плотно, и стянуть его на весу не всегда получается. Сам процесс замены вроде бы не сложный — «снял и поставил», но при выпрессовке старайтесь не повредить патрубок, а при установке нового элемента не используйте стальные инструменты прямого контакта. И не забывайте, что установку нужно проводить именно в намеченном месте.

При достаточно «почтенном возрасте подопытного» возможны такие «приятные» моменты, как закоксовывание креплений, поэтому запаситесь специальной жидкостью (в крайнем случае найдите уксус — он тоже хорошо разъедает ржавчину). Кстати, при общих стандартных принципах, некоторые отличия в коробках передач разных автомобилей даже одной марки все же присутствуют. Поэтому найдите инструкцию по эксплуатации и обслуживанию именно вашей модели. Также можно «пробежаться» по интернет-форумам, где почти всегда можно найти описания процессов (в том числе и неудачных).

Необходимую опору в комплекте или подшипник можно купить отдельно у нас в ООО «Лидер». У нас также есть другие элементы трансмиссии — крестовина, фланец вилки и скользящая вилка, труба карданного вала и узел карданного шарнира. Качество товара гарантируем, цены приемлемые. При оптовых заказах стоимость пересматривается индивидуально. Самовывоз возможен с нашего московского склада, если нет желания или возможности ехать самостоятельно, перешлем покупку транспортной компанией (по России).
