Устройство, назначение и выбор динамометрического ключа для автомобиля

У вас современный автомобиль – значит, и подход к его ремонту тоже должен быть современным. Если вам необходимо поменять колесо или закрутить другие болтовые соединения в автомобиле, обязательно необходимо приобрести динамометрический ключ. Что это за ключ и чем он отличается от обычного?

Назначение динамометрического ключа и его устройство

Само название «динамометрический» говорит за себя. Оно включает название физического прибора (динамометра). Даже школьник знает, что с помощью динамометра можно измерить силу.

Поэтому динамометрический ключ – это приспособление, которое контролирует, с какой силой мы воздействуем на болтовое соединение. Эту силу нужно контролировать согласно техническим условиям –во-первых, для того, чтобы болты не раскрутились во время движения автомобиля, и во-вторых, чтобы не сорвать резьбу.

Процесс закручивания, как правило, происходит по часовой стрелке. Но существуют динамометрические ключи, в которых присоединительный квадрат можно крепить с двух сторон. Такой ключ может закручивать болтовые соединения как с правой резьбой, так и с левой.

Все виды динамометрических ключей имеют приблизительно одинаковое строение: тело ключа и шкала для контроля затяжки. На шкале ключа фиксируются значения не силы, а момента силы, поскольку мы воздействуем на болтовое соединение, используя плечо (в нашем случае – длина ключа).

Из собственного опыта можем сказать: если болт не откручивается, необходимо удлинить ключ. Поэтому момент силы равен силе, с которой мы воздействуем, если длина плеча равна одному метру.Шкала ключа может быть в различных единицах измерения момента силы: Нм (ньютон на метр) или кгс (килограмм силы). 1кгс соответствует приблизительно 10 Нм.

Какими бывают динамометрические ключи

Первый вопрос, который возникает при покупке– как выбрать динамометрический ключ? Рассмотрим виды динамометрических ключей:

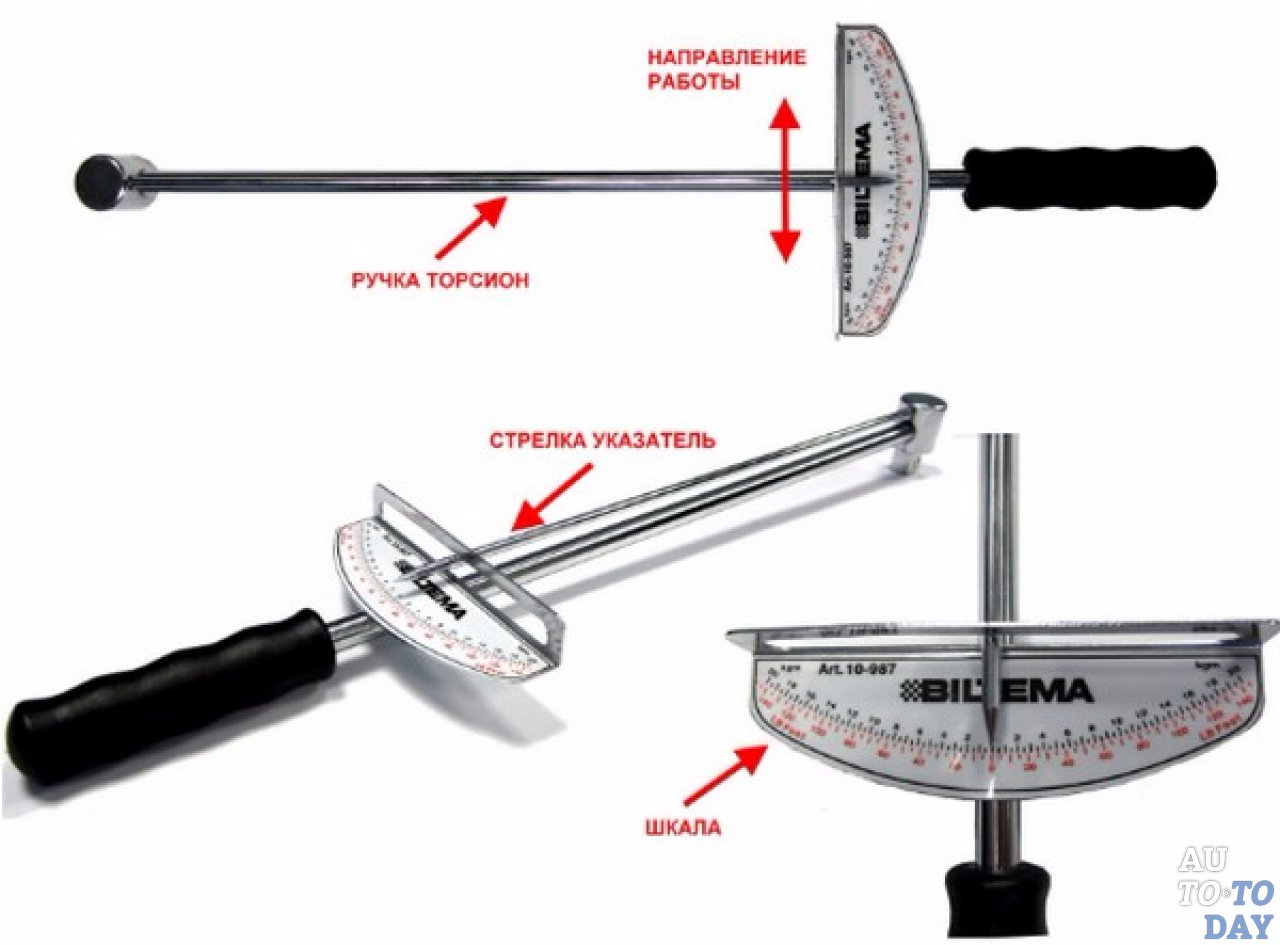

• стрелочный – недорогой ключ с наименьшей точностью измерения (приблизительно 6-8%). Он состоит из корпуса, прикрепленной к нему шкалы и стрелки, ручки, квадрата для торцевых головок. При работе ключом стрелка остается недвижимой, а корпус с прикрепленной шкалой поворачивается. Работая с таким ключом, следите, чтобы стрелка не выходила за пределы делений на шкале. Иначе ключ может значительно увеличить погрешность в работе.

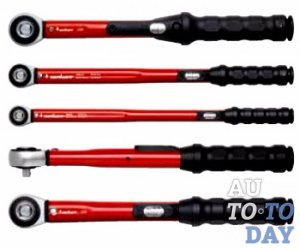

• предельного типа (щелчковый или с масштабированным окном) – средний по цене, точность измерения средняя (приблизительно 4%). Является самым распространенным в использовании как профессионалами, так и любителями.

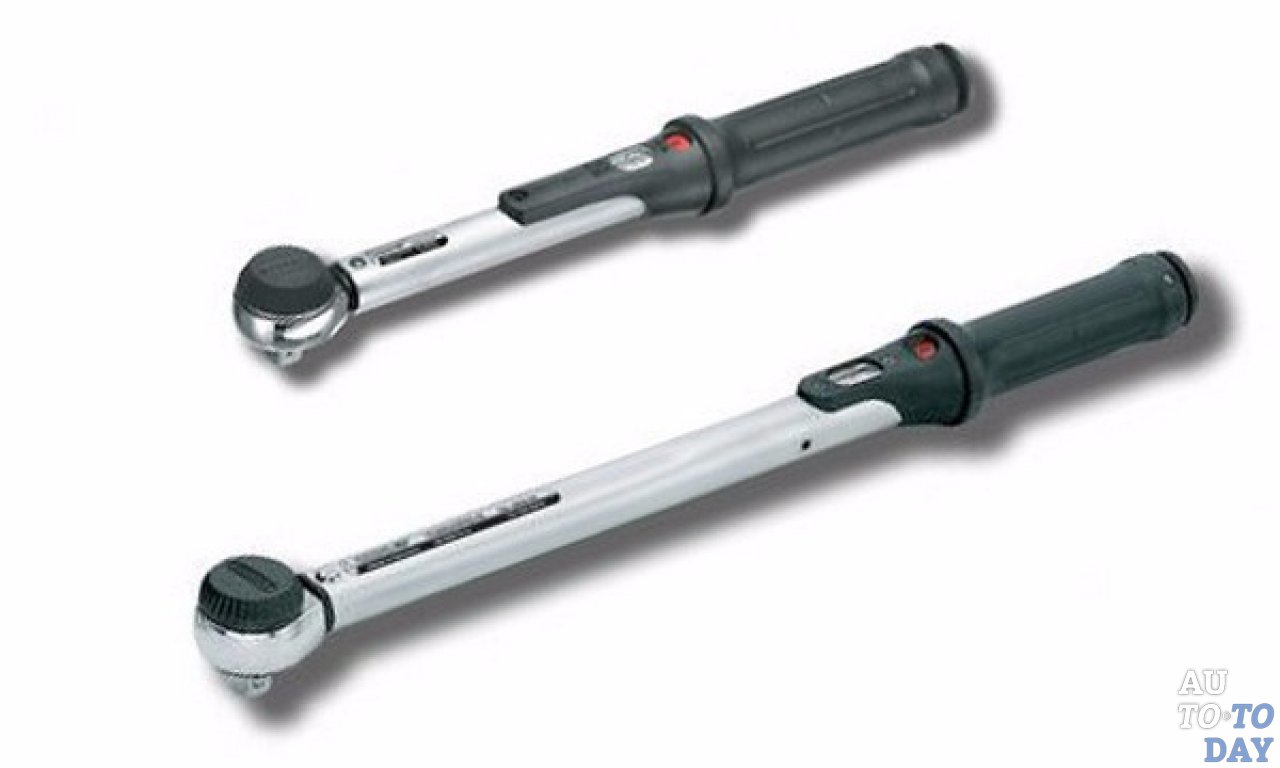

Щелчковый динамометрический ключ состоит из корпуса, стопорной гайки, рукоятки, двух шкал. Одна шкала нанесена на корпус ключа, а другая – на вращающуюся рукоятку. Принцип работы с таким динамометрическим ключом очень похож на принцип работы микрометра. Если вы когда-нибудь пользовались данным прибором, то вы легко справитесь.

Рассмотрим порядок работы со щелчковым динамометрическим ключом:

1. Открутите рифлёную стопорную гайку, которая находится в самом конце ключа (против часовой стрелки).

2. Установите необходимые цифровые показания момента силы путем вращения рукоятки. Шкала на корпусе будет основной, а на рукоятке – дополнительной. При этом край шкалы на рукоятке должен находиться на необходимом делении основной шкалы, и оно будет точным, если деление «0» на рукоятке совпадет с вертикальной линией основной шкалы.

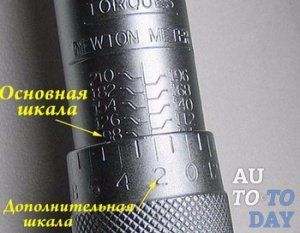

На показания дополнительной шкалы указывает вертикальная линия на основной шкале. Вращая далее рукоятку, вы должны следить за показаниями дополнительной шкалы. В конечном результате показания основной и дополнительной шкалы суммируются. Это и будет конечным результатом.

3. Закрутите стопорную гайку. Этим вы зафиксируете данные значения.

4. Проводите процесс закручивания детали ключом до тех пор, пока не услышите щелчок.

5. После щелчка процесс закручивания необходимо прекратить.

Динамометрический ключ с масштабированным окном немного легче в использовании и, соответственно, немного дороже. Отличается от предыдущего одной шкалой, что облегчает процесс использования.Процесс фиксации стопорной гайки сопровождается щелчком, что намного удобнее. Необходимое значение момента силы вы видите в небольшом окне, отсюда и название данного прибора.

• с цифровой индикацией – самый дорогой и самый точный. Точность измерений – около 1%. Имеет много различных функций и используется на производстве. Показания такого ключа фиксируются на дисплее в любых единицах измерения. Его можно подключить к компьютеру.

На что обратить внимание при покупке

При покупке динамометрического ключа необходимо точно уяснить, для какой работы он вам нужен, поскольку промышленность выпускает ключи с разными диапазонами. Размер ключа может быть разным: небольшой с посадочным квадратом ¼ и огромный с посадочным квадратом ¾. Необходимые нагрузки на ключ должны находиться в середине крайних значений моментов силы, нанесенных на шкалу прибора.

Иногда необходимо затянуть болтовое соединение с усилием, большим, чем максимальное значение вашего ключа. Тогда производители предлагают воспользоваться приспособлением для динамометрического ключа –

мультипликатором. Принцип его действия основан на работе редуктора — усилителя (система шестерёнок). Он крепится к динамометрическому ключу и увеличивает усилие на болт в несколько раз (согласно инструкции).

Как правильно пользоваться ключом и как его проверить

Для того чтобы динамометрический ключ служил вам долго, необходимо следовать таким рекомендациям:

1. Прочитайте внимательно инструкцию по эксплуатации и учитывайте рекомендации производителя. Не используйте силу при подготовке ключа к работе. Если что-то не крутится, то, возможно, вы забыли ослабить стопорную гайку. Проверьте все основательно.

2. Понимайте, что это измерительный прибор, поэтому его нужно использовать для затяжки болтовых соединений с определенной силой, а не просто для затяжки болтов или для их откручивания. Во всех остальных случаях нужно использовать обыкновенный ключ.

3. Не продолжайте затяжку болтов после щелчка. Если продолжать зажимать после щелчка, то ключ будет закручивать дальше, а трещотка будет постоянно щелкать. Это приведет к растягиванию пружины и уменьшению точности работы прибора.

4. Если вы долго не работали с ключом, используйте его сначала на небольших моментах силы. Это поможет заводской смазке равномерно распределиться по всему объёму ключа.

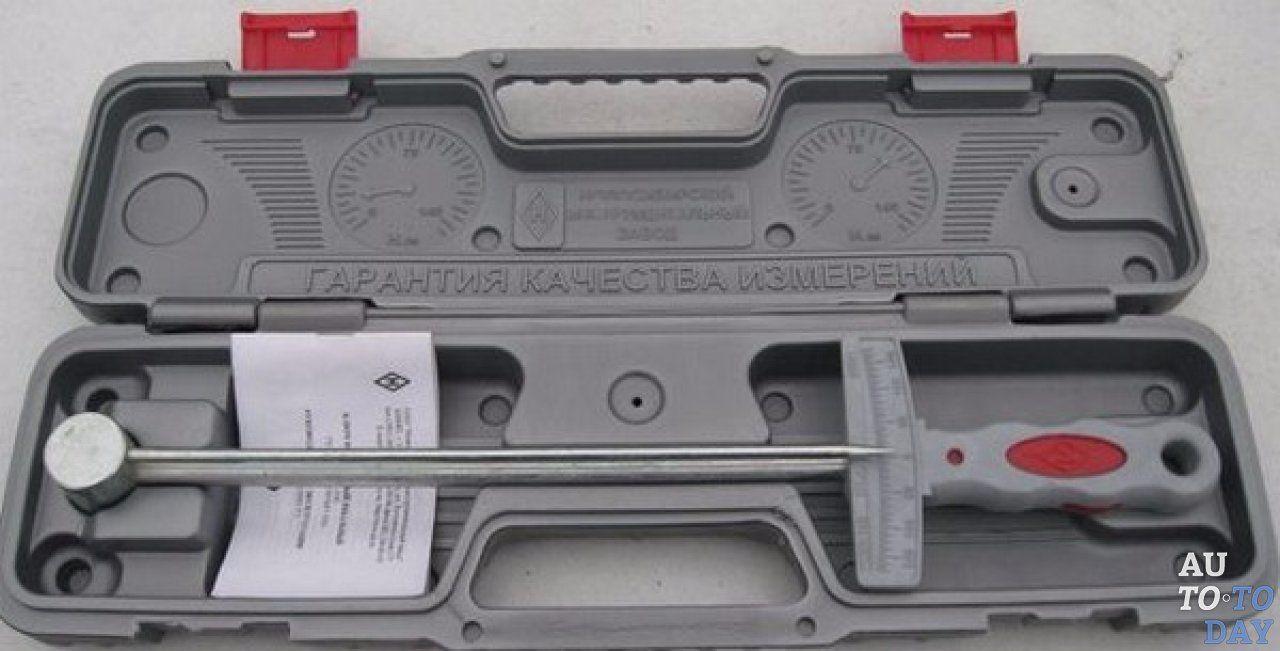

5. Храните ключ в чемоданчике. При хранении ключ должен находиться в нулевом положении, то есть с минимальным значением момента силы.

6. Используйте ключ в допустимом диапазоне значений моментов силы. Не раскручивайте его ниже или выше шкалы нанесенной на основании ключа.

7. Держите ключ в чистоте. Не используйте для очистки химические средства, которые могут воздействовать на заводскую смазку и на механизмы ключа. Не бросайте его, не разбирайте, не стучите по нему, следите, чтобы вода не попала вовнутрь.

Точность работы динамометрических ключей, использованных на СТО, проверяется один раз в год или через 10000 измерений. Предприятий и сервисов, которые могут проводить проверку ключей, не так много. И стоит такая проверка немало. Поэтому бережно относитесь к своему динамометрическому ключу, и будете довольны его работой.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Динамометрический ключ. Какой выбрать? | ПроИнструмент

Ошибочно предполагать, что ключ с регулируемым крутящим моментом затяжки (или, проще – динамометрический ключ) необходим только владельцам автомобилей. Управлять усилием затяжки резьбовых соединений требуется, в частности, при возведении сложных сборно-разборных металлоконструкций. Особенно в тех случаях, когда под руками лишь крепёж из пластичных малоуглеродистых сталей и сплавов, либо приходится использовать б/у болты: небольшое превышение момента затяжки – и головка метиза треснула, а грани гайки деформировались…

Устройство и разновидности

Динамометрический ключ – современная техническая альтернатива примитивным трубным удлинителям, пользование которыми не только малограмотно, но и опасно, поскольку сорвавшийся с трубы гаечный ключ – причина травмы. Классификация рассматриваемого инструмента производится:

• По виду среды, обеспечивающей момент затяжки: это может быть воздух или жидкость.
• По конструкции привода передачи крутящего момента и отсчётного механизма различают стрелочные и щелчковые динамометрические ключи.
• По виду системы отсчёта — механической или электронной.

Все современные динамометрические ключи оснащаются измерительным датчиком, показывающим величину крутящего момента. Такой специализированный монтажный инструмент доступен в широком диапазоне реализуемых крутящих моментов, размеров и точности. Поэтому перед специалистом, который регулярно занимается слесарно-монтажными работами, рано или поздно возникает вопрос: динамометрический ключ – какой выбрать?

Как пользоваться динамометрическим ключом?

Приобретаемый инструмент нуждается в калибровке, поскольку точность показаний датчика фактического момента затяжки оказывается различной и определяется характером производимых операций.

Выбор типоразмера инструмента определяется точностью показаний. Если определяющим фактором является низкая стоимость и простота использования, то применяют динамометрический ключ в форме балки. Если точность и повторное использование более важны, то применяют щелчковый динамометрический ключ. Наибольшую точность затяжки покажет оснастка электронного типа.

При выборе типа ключа оценивают его технические возможности. Например, торговая марка Jonnesway предлагает широкий выбор щелчковых динамометрических ключей, которые включают в себя храповой механизм при различных формах рабочей головки, а её основной конкурент — King tony – помимо инструмента с механическим приводом производит ещё и электронные модели.

Главной позицией выбора типоразмера динамометрического ключа является заявляемый производителем диапазон усилий или крутящих моментов. Последовательность использования такова:

1. Ознакомиться со схемой затяжки крепежа, которая приводится в инструкции.
2. Очистить крепёж от грязи, жировых отложений и следов коррозии. Хват головки за повреждённые гайки или болты может быть ненадёжным. Также не нужно преждевременно смазывать нитки резьбы: это снизит трение и исказит результаты затяжки.
3. Использование динамометрического ключа обычно рекомендуется после того, как соединение уже предварительно затянуто.
4. При затяжке необходимо производить визуальный отсчёт показаний только под прямым углом.

Практика применения рассматриваемых видов монтажного инструмента отличается определёнными особенностями.

Стрелочный динамометрический ключ

Динамометрические ключи этого типа разработаны так, чтобы точно контролировать условия окончания затяжки. Когда нужное значение крутящего момента достигнуто, рукоятка плавно перемещается вхолостую. Такая конструкция предоставляет пользователю время для сброса давления на рукоятку. Точность составляет ±5% от заданного значения крутящего момента. С целью защиты механизма от грязи он снабжается резиновым сильфоном, а пластиковая рукоятка определяет местонахождение руки пользователя для повторного применения ключа по своему назначению.

Исходная калибровка инструмента производится на предприятии-изготовителе.

Щелчковый динамометрический ключ

Современный дизайн таких ключей разработан с целью достижения наибольшей оперативности применения. При требуемом значении параметра издаётся звуковой сигнал. Этот сигнал отличается от звука щелчка, который слышится в процессе приложения усилия. Защёлкивающийся гаечный ключ минимизирует путаницу при работе. В состав ключей щелчкового типа входит меньше движущихся компонентов, что повышает надёжность инструмента и снижает его износ. Ключи с защёлкой сохраняют калибровку гораздо дольше, чем ключи, имеющие стрелочное исполнение.

Как пользоваться динамометрическим ключом щелчкового типа?

При установке инструмента такого типа на боковой его стороне виден циферблат. По циферблату регулируют величину давления затяжки, соответственно при этом изменяется и величина усилия.

Используя ключ со щелчковым исполнением, необходимо последовательно:

1. Осмотреть болт/гайку, чтобы установить предельный момент затяжки (рекомендуемые значения указываются в инструкции).
2. Проверить относительное положение циферблата: соответствует ли он той метрической системе, которая будет использоваться.
3. Установить посадочную головку, которая должна с лёгкостью защёлкиваться на головке болта. Диск зафиксировать.
4. Начинать затяжку по часовой стрелке, применяя ровные и плавные ходы рукоятки. При повороте будет слышен характерный щелчок. Признаком окончания затяжки по моменту является ощущение того, что ключ самопроизвольно отталкивается от гайки.
5. Выполнить считывание фактического усилия затяжки и сравнить его с требуемым.

После окончания работы, динамометрический ключ следует сбросить на ноль — это снизит давление на внутреннюю пружину и поможет сохранить её калибровку.

Электронный динамометрический ключ

Цифровые динамометрические ключи поставляются с более высокой технологичной точностью, оснащены цифровой индикацией показаний крутящего момента, а также визуальными, акустическими и сенсорными сигналами, которые предупреждают оператора при достижении заданного крутящего момента. Это предоставляет пользователям следующие преимущества:

• Возможность применения при различных перенастройках крутящего момента.
• Получение пользователем визуального (рукоятка вибрирует), акустического и сенсорного сигнала.
• Программируемость настроек крутящего момента перед началом работ.
• Фиксацию пиковых показаний на экране ЖК-дисплея в течение как минимум 15 с.
• Возможность использования в шумной производственной среде.

Для программирования с целью получения предупреждающих сигналов оператор устанавливает нижний и верхний пороги крутящего момента. Они необходимы в случае, когда заданные пределы момента затяжки достигнуты или нарушены во время эксплуатации ключа.

Динамометрические ключ описание, как хранить динамометрический ключ, что такое калибровка, типы динамометрических ключей.

Типы динамометрических ключей по видам приводного  механизма.

1. Привод  в  виде квадрата наиболее распространенный удобный  и дешевый вид привода, предназначен  для  использования  с торцевыми  шести  или  двенадцатигранными  головками  под  соответствующий квадрат.

Могут  использоваться  также  специальные  удлинители  и карданные шарниры

1.1. Квадрат 1/4″ = 6,3 мм усилие от 0  до 30 Нм.

1.2. Квадрат 3/8″ = 10 мм усилие  от 5 до 55 Нм

1.3. Квадрат 1/2″ = 12,5 мм усилие от 20  до 300 Нм наиболее распространенный типоразмер приводного квадрата

1.4. Квадрат 3/4″ = 20 мм усилие от 80 до 1500 Нм

1.5. Квадрат 1″ = 25 мм усилие от 600 до 2000 Нм

1.6. Квадрат 1 1/2″ = 40 мм усилие от 1500 до 3000 Нм

1.7.  Квадрат 2 1/2″ = 63 мм усилие  до 54 000 Нм(используется  в  усилителях момента — мультипликаторах)

При  относительно не больших усилиях, возможно  использовать для  затяжки специальные головки  с насадками под шлиц(IS), внешний и внутренний шестигранник(IN), TORX(TX), крест(PH) или крест(PZ), звезда и т.д.

У отдельных  марок ключей(на пример  DREMOMETR) затяжку  можно  производить  прикладывая  усилие к любым  частям динамометрического  ключа.

Динамометрические ключи  с приводом  в  виде квадрата делают абсолютно  все производители, кто  только  отважится производить динамометрический инструмент

2. Динамометрические ключи  имеют, также крепление  с прямоугольным  пазом  для  специальных  быстросъемных вставок SE. Специальный фиксирующий штифт гарантирует удобство и быстроту работы. Используются два типоразмера 9х12 и 14х18 мм.

Усилия вставки 9х12 в диапазоне от 0 до 150 Нм.

Усилие вставки 14х18 в диапазоне от 40  до 400 Нм

 Находят применение, при  работе  в  труднодоступных  и  неудобных    местах. Очень универсальны.

Все  насадки изготовлены таким  образом, что  позволяет им работать с динамометрическим инструментом без потери качества затяжки.

Насадки  SE бывают*:

2.1. Насадки рожковые от 7 до  41 мм

2.2. Насадки накидные от 7до 41 мм

2.3. Насадки  с  открытым зевом  10 до 22 мм(используют для  закручивания длинных шпилек и длинных болтов или  винтов)

2.4. С  реверсивными трещотками под квадрат от 1/4″ до 3/4″ для торцевых головок

2.5. С квадратом   от 1/4″ до 3/4″для торцевых головок

2.6. Под шестигранник 1/4” или 5/16” для отверточных  вставок

2.7. С реверсивной трещоткой под кольцевой ключ. 10  13  17  19 мм

2.8. Насадки приварные  для исполнительного инструмента

При использовании насадок необходимо производить затяжку  держась СТРОГО за  средину  ручки ключа. Прикладывать усилия  к другим частям динамометрического  инструмента  ЗАПРЕЩЕНО.

Данные насадки  выпускаются  многими производителями динамометрического инструмента. Формально они взаимозаменяемы, но лучше использовать насадки того же производителя,  что и динамометрический ключ.

3. Приводной механизм, у динамометрических  ключей, бывает также цилиндрического вида.

 Система замены с быстрой подгонкой со штифтовым фиксатором обеспечивает гибкое и  быстрое выполнение задачи

Позволяет  работать  с  болтовыми  соединениями  в  тесных  и  труднодоступных  местах, можно работать  как в  прямом  так  и  в боковом направлении.

К  сожалению,  единый  стандарт для  производителей данного типа  инструмента нет. У  компании GEDORE из 3.  То  есть 16 мм, 22 мм и 28 мм. У некоторых  производителей типоразмеров 5.

   Усилия для инструмента с диаметром цилиндра 16 мм составляет от 0 до 400 Нм,  для  динамометрических  ключей с цилиндром 22 мм составляет от 110 до 850 Нм и при диаметре цилиндра 28 мм от 520 до 1000 Нм.*

Все  насадки изготовлены таким  образом, что  позволяет им работать с динамометрическим инструментом без потери качества затяжки.

Насадки Z бывают*:

2.1. Насадки рожковые от 7 до  75 мм(есть  и  дюймовые  размеры)

2.2. Насадки накидные от 7до 80 мм(есть  и  дюймовые  размеры)

2.3. Насадки  с  открытым зевом  10 до 27 мм(используют для  закручивания длинных шпилек и длинных болтов или  винтов)

2.4. С реверсивными трещотками под квадрат от 3/8″ до 3/4″ для торцевых головок

2.5. С квадратом   от 3/8″ до 3/4″для торцевых головок

2.6. С шестигранным  окончанием  от 3 до 8 мм

 При использовании насадок необходимо производить затяжку  держась СТРОГО за  средину  ручки ключа. Прикладывать усилия  к другим частям динамометрического  инструмента  ЗАПРЕЩЕНО.

У различных  производителей,  есть  достаточно  большой ассортимент насадок различного  назначения, но  с точки  зрения  автора у GEDORE, оптимальный подбор наконечников динамометрического инструмента,  который   позволяет  решить практически  любые  задачи монтажа оборудования  и  металлоконструкций. Причем,  все  имеется  на  складе  в Москве.

*даны инструменты, имеющиеся  в ассортименте компании GEDORE

виды, назначение и преимущества применения

Современные автолюбители все чаще обращаются при необходимости проведения ремонтных работ или техобслуживания в автомастерские или сервисы по ремонту автомобилей. Но те, которые имеют некоторые навыки и умения, отдают предпочтение самостоятельному ремонту. Для совершения многих ремонтных операций нужен специальный инструмент. Одним из них является динамометрический ключ. Универсальный инструмент Этот ключ представляет собой рычаг с гаечной головкой и вмонтированным динамометром. Его предназначение — это аккуратное затягивание гаек и болтов в местах соединения резьбой, с дозированной силой затяжки. Благодаря своей универсальности его применяют помимо ремонта и обслуживания автомобилей в сборке робототехники, всевозможного промышленного оборудования, автоматов. Разновидностей динамометрических ключей с различной конструкцией и комплектаций достаточно много. Выбрать необходимый можно с учетом выполняемого ремонта, марки машины и удобства пользования. Виды Рассмотрим некоторые виды ключей, отличающихся техническими характеристиками и конструкцией: Стрелочные имеют несложную конструкцию и недорогую цену. К сожалению, низкая цена динамометрического ключа определяет качество: у них низкая точность показаний усилия затяжки, ненадежная прочность. Цифры на индикаторе могут быть отличными от реального усилия до ±10%, а наибольший крутящий момент для затяжки резьбы у этого инструмента составляет не более 280 ньютон-метров. Ключи стрелочного вида не пользуются спросом у профессиональных авторемонтников, считается, что это выброшенные деньги на ветер. Щелчковый динамометрический ключ в разговорном языке между слесарями называется «трещоткой». Ключ состоит из муфты с предельным моментом, которая срабатывает, если происходит превышение заданных показателей. Диапазон момента срабатывания у таких ключей составляет от 40 до 360 ньютон-метров, поэтому выбрать наиболее удобный и нужный для выполнения конкретных работ достаточно легко. Тем более, что погрешность ключей для бытовых целей не превышает 5%, а для выполнения профессиональных ремонтных работ – не более 3%. Соответственно и цена таких ключей, категории специализированного профессионального инструмента, особенно последних моделей, чувствительно выше. Они относятся к динамометрическим ключам с предельной затяжкой. Электронные ключи имеют самые высокие технические характеристики: цифровая шкала, звуковое оповещение при достижении требуемого момента затяжки, расширенное применение и большую функциональность. Диапазон крутящего момента составляет от 20 до 250 ньютон-метров, что отображается на цифровой шкале, при допустимой погрешности измерения не более 1%. Высокая цена электронных динамометрических ключей позволяет их широко применять практически только в крупных сервисных центрах или станциях техобслуживания. Плюсы динамометрических ключей К положительным особенностям таких инструментов можно отнести: большой срок эксплуатации без потери технических характеристик; универсальность; удобство и быстрота работы, высокая скорость выдачи показателей; благодаря таким ключам легко обеспечить отменный сервис и техобслуживание; измерения с точными показаниями; при подключении к компьютеру, можно систематизировать результаты показаний и составить протокол измерений; малый вес, удобство и эргономичность позволяют работать с ним в наиболее труднодоступных местах. Советы при покупке Прежде всего, нужно ясно понимать цели использования инструмента, частоту применения, чтобы правильно определиться с диапазоном выбранного ключа. Ключи выпускают разных размеров: от маленького, который имеет посадочный квадрат ¼ до очень больших с квадратом ¾. Показатели средних необходимых нагрузок на ключ должны быть посредине между крайними значениями шкалы момента силы. При необходимости затяжки резьбового соединения с большей силой, чем возможно на выбранном ключе, можно приобрести специальное приспособление для динамометрического ключа — мультипликатор. Его работа основана на принципе работы редуктора — усилителя. Прикрепив его к ключу, согласно инструкции, можно увеличить силу на болт в несколько раз. Проверка и правила работы Чтобы продлить срок работы ключа, необходимо соблюдать определенные правила. Начинать все действия нужно с ознакомления с инструкцией, изучения всех указанных рекомендаций: Если при подготовке ключа к работе что-то не поворачивается, не стоит прилагать большие усилия. Сначала нужно проверить, ослаблена ли стопорная гайка. Нужно понимать, что в ваших руках измерительный прибор, который используют для затяжки соединений болтами с конкретной силой. Для простого откручивания/закручивания болтов нужно использовать простые ключи. Категорически не рекомендуется продолжать затяжку болта после щелчка или сигнала. Если это делать, то в результате получим растянутую пружину и нарушение точности показаний прибора. При начале работы или после долгого перерыва сначала нужно использовать ключ на малых моментах силы. Когда смазка распределяется по всему инструменту, можно продолжить работу на необходимых усилиях. Идеальное место для хранения ключа в чемоданчике или ящике. При хранении ключ должен находиться в нулевом положении, то есть с минимальным значением момента силы. Работать с  ключом необходимо в строго разрешенном диапазоне значений. Нельзя его раскручивать ниже или выше шкалы, указанной на ключе. предприятий, которые проводят поверку ключей не так много и стоит она достаточно дорого. Поэтому необходимо следить за чистотой ключа, не чистить его средствами, содержащими абразивы и агрессивные вещества, не бросать его и не стучать по нему, не разбирать и не ронять, беречь от попадания влаги. Поверка точности прибора проводится ежегодно или после 10000 измерений. Купить динамометрический ключ в Екатеринбурге среди широкого предложения высокоточных инструментов для проведения слесарно-монтажных работ несложно. Все предлагаемые образцы являются надежными приборами, откалиброванные и протестированные согласно мировым стандартам. Квалифицированные консультанты всегда помогут с выбором и оформлением заказа незаменимого для любого автолюбителя прибора.

Динамометрические ключ описание, как хранить динамометрический ключ, что такое калибровка, типы динамометрических ключей.

Динамометрический (моментный) ключ. А что это?

Динамометри́ческий ключ — гаечный ключ со встроенным динамометром (такой прибор, который измеряет усилие). Это точный инструмент для затяжки резьбовых соединений с точно заданным моментом. При проектировании сложных строительных конструкций как правило из металла, промышленного или строительного оборудования, любой сложной техники, предполагается её сборка с определенным значением крутящего момента для каждого конкретного соединения.

Невозможно представить, где бы сейчас находилась человеческая цивилизация без появления резьбового соединения. Как и многие изобретения, резьба была придумана в эпоху Возрождения, когда на цилиндрическую поверхность нанесли специальные канавки и выступы. Сначала они соединяли подвижные элементы на доспехах рыцарей и элементы часовых механизмов. Основным преимуществом резьбовых соединений  остаются простота использования и возможность разборки. Однако при этом возникают определенные трудности: при недостаточном усилии завинчивания и при переменных нагрузках на соединение, болт или гайка подвержены самоотвинчиванию, а при чрезмерных усилиях есть вероятность поломки резьбы. Поэтому в наиболее важных резьбовых соединениях используют динамометрический ключ, с помощью которого устанавливается точное значение момента затяжки болта.

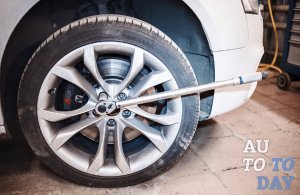

В России традиционно осенью и весной меняют резину. Наиболее прогрессивная часть автомобилистов меняют и колеса под конкретный сезон. Как правило, люди не обращаются в специализированные шиномонтажи, а делают все сами в собственном гараже с помощью обычного гаечного ключа. Думаю, все понимают, какие нагрузки приходятся на болты колеса при постоянной эксплуатации автомобиля. Очевидно, что от правильной установки этих четырех болтов зависят жизнь человека за рулем, тех, кто находится с ним в машине, а также на одной дороге и на обочинах дорог. А делается затяжка обычно на глазок – просто, что есть сил, закручиваешь, и вроде нормально. Если вдруг недобросовестный строитель решит «на глазок» затянуть болт в несущей конструкции или монтажник в самолете? Проектировщики  не зря производят расчет усилия затяжки (усилие крутящего момента). Перетяг приводит к срыву резьбы и уменьшении прочности соединения и конструкции в целом. Недотяг (не достаточно сильное закручивание) к расшатыванию соединения, раскручиванию болтов и гаек, что может привести к разрушению изделия или выходу из строя его отдельных элементов. Рассуждать можно долго, смысл все равно останется один – в ответственных резьбовых соединениях всегда необходимо использовать исправный динамометрический ключ.

Принцип действия динамометрических ключей, независимо от их конструкции, одинаковый: вручную или с помощью компьютера вы устанавливаете необходимое усилие, завинчиваете крепеж, и при достижении установленного значения происходит звуковая, световая сигнализация или ключ начинает проворачиваться, или в случае с электромеханическими ключами с усилителями крутящего момента, инструмент  просто прекращает работу при определенном  усилии. В любом случае, вы получаете сигнал о прекращении работы.

Необходимый момент затяжки обычно указывается в чертежах или документации по сборке изделия. Если подобной документации нет, момент можно найти в справочниках на основе данных о материале и диаметре болта.

Как правило, работа ведется с болтами класса 2, 5 или 8. Болт 8 уровня легко определить по наличию шести меток на головке. Каждая из меток проходит из угла болта практически к центру. Болт класса 5 имеет три метки на головке, а на болте класса 2 метки отсутствуют.

На  серьезных производствах или  в особо  ответственных конструкциях момент затяжки необходимо корректировать в зависимости от значения коэффициентов трения в резьбе и на опорной поверхности (это должны  определять технологи).

наверх

Область применения динамометрических ключей

Авто

Для затяжки резьбовых соединений с точно заданным моментом, чаще всего, применяется динамометрический инструмент. При сборке любой техники процесс предполагает при монтаже любого элемента применять определенный крутящий момент, тут и пригодится динамометрический инструмент. Основным из динамометрических инструментов является динамометрический ключ купить его можно в интернет-магазине. Они бывают нескольких видов:

1. Стрелочный динамометрический ключ. Используются при работе, которая не требует высокой точности. При измерении погрешность составляет от шести до восьми процентов.

2. Щелчковый динамометрический ключ. Самый распространенный вид динамометрических ключей. Использует как профессионалами, так любителями. Чаще всего проходит на заводе калибровку, о чем должен свидетельствовать сертификат идущий в комплекте поставки. Погрешность не превышает четырех процентов.

3. Цифровой динамометрический ключ. Этот класс является наиболее дорогостоящим. Основное применение – производства, требующие высокой точности измерения крутящего момента. Погрешность не превышает одного процента.

Большой выбор автоинструмента представлен на рынке автотоваров. Ключ динамометрический купить можно по выгодной цене.

Наиболее распространенное применение динамометрических ключей – создание разнообразного промышленного оборудования. Но не редко их применяют и для сбора строительных конструкций специалистами СТО. В целом область применения динамометрических ключей распространяется на все работы связанные с необходимостью соединения чего-либо с одинаковым значением момента силы приложенного к телу.

Возможно, люди, которые сами занимаются ремонтом своего автомобиля, встречали в паспорте значения силы, с которым должны затягиваться те или иные элементы с резьбой. Конечно, большинство игнорирует эти значения, хотя, стоит заметить, чаще всего из-за не знания возможностей по их соблюдению. Но чтобы не сорвать резьбу, не перетянуть крепеж особо важного элемента, да и просто, чтобы отремонтированный узел служил как можно дольше, лучше всего, использовать динамометрический ключ.

Внешне это устройство напоминает трещотку, но на ней, в обязательном порядке, нанесена шкала, по которой можно определить, какой момент силы приложен к гайке во время закручивания ключом. Шкала бывает в виде манометра, в виде цифрового экрана и даже может быть высеченной на ключе. Устройство сообщает свою владельцу о достижении максимального момента силы отчетливо слышным щелчком.

Любой автоинструмент купить можно в нашем интернет-магазине.

25.10.2013 Борис Охапкин

Что такое динамометрический ключ и где применяется?

Широкую популярность сегодня приобрел очень полезный и одновременно интересный вид инструмента под названием динамометрический ключ. Внешне, динамометрический ключ схож с традиционным, гаечным. Единственное его отличие заключается в том, что в центре ключа встроен маленький динамометр. Область применения такого динамометрического ключа тут заключается в затяжке соединения резьбы или же в проектировке различных объектов при строительстве деревянных или каменных сооружений или проектировке промышленного оборудования, которая предполагает сборку и демонтажные работы. Стоимость динамометрических ключей варьируется и зависит от того, какими дополнительными функциями они оснащены.

Виды ключей

Прежде чем остановить свой выбор на одном из динамометрических ключей, рекомендуется заранее определиться с тем, какой именно вид ключа вам нужен. Следует учитывать, что на сегодняшний день существует широкий выбор динамометрических ключей, однако самыми распространенными среди них являются ключи со стрелками и шкалой.

Если в процессе работы будет необходимо постоянно следить за изменениями показателей ключа, лучше всего сделать выбор в пользу ключей с подобным устройством. Кроме того, стрелочные динамометрические ключи оснащены двумя разными стрелками, которые необходимы для фиксации величины крутящегося элемента, и показателей стяжки. Именно поэтому, если возникла необходимость стянуть конструкцию максимально плотно и точно, лучше воспользоваться динамометрическим ключом со стрелкой.

Помимо того, что в большей степени используются динамометрические ключи с предельными показателями, не меньшей популярностью обладают индикаторные ключи. Они отличаются от обычных ключей тем, что оснащены индикаторной системой, которая в свою очередь бывает электронного вида, со шкалой или стрелками.

Применение

Прежде чем приступить к работе с динамометрическим ключом, рекомендуется внимательно изучить  прилагающуюся инструкцию. Кроме того, следует отталкиваться от тех параметров, которые понадобятся при работе с ним. Работая с динамометрическим ключом, воспрещается применять ключ, в случае если показатели его затяжки и показатели стяжки конструктивного элемента не совпадают. Все это может привести к тому, что динамометрический ключ выйдет из строя. Кроме того, корпусную часть ключа необходимо беречь от механических повреждений, которые могут исказить показатели и сделать работу с ним менее качественной.
