Электрические цепи потребителей ВАЗ 2106 защищаются предохранителями, расположенными в специальном блоке. Низкая надёжность плавких вставок приводит к периодическим неполадкам и сбоям в работе электроприборов. Поэтому иногда приходится менять как предохранители, так и сам блок на более надёжный. Ремонт и обслуживания устройства под силу выполнить каждому владельцу «Жигулей» без посещения автосервиса.

Предохранители ВАЗ 2106

В оснащении любого автомобиля присутствуют различные электроприборы. Цепь питания каждого из них защищается при помощи специального элемента — предохранителя. Конструктивно деталь выполнена из корпуса и плавкого элемента. Если проходящий через плавкую вставку ток превышает расчётный номинал, то она разрушается. Таким образом разрывается электрическая цепь и предотвращается перегрев электропроводки и самовозгорание автомобиля.

С завода в блоке предохранителей ВАЗ 2106 установлены цилиндрические плавкие вставки

Неполадки блока предохранителей и их устранение

На ВАЗовской «шестёрке» предохранители установлены в двух блоках — основном и дополнительном.

Конструктивно они выполнены из пластикового корпуса, плавких вставок и держателей под них.

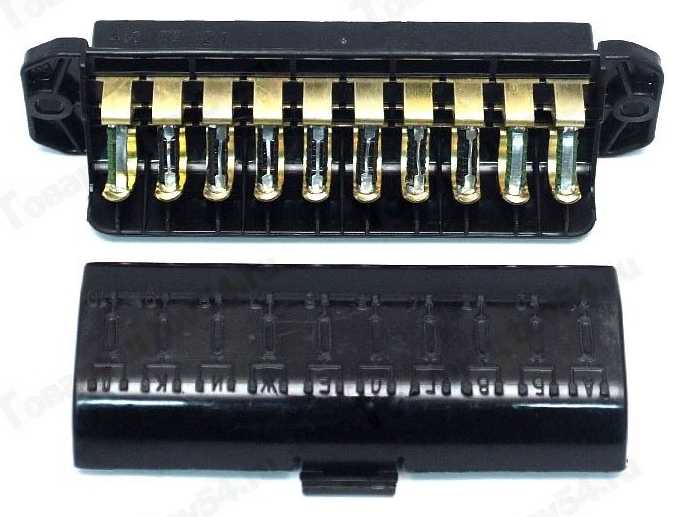

Блоки предохранителей ВАЗ 2106: 1 — основной блок предохранителей; 2 — дополнительный блок предохранителей; F1 — F16 — предохранители

Оба устройства расположены в салоне слева от рулевой колонки под торпедой.

Блок предохранителей на ВАЗ 2106 установлен слева от рулевой колонки под торпедой

Как определить сгоревший предохранитель

Когда на «шестёрке» возникают неисправности с одним из электроприборов (дворники, вентилятор отопителя и т. д.), первое, чему следует уделить внимание — это целостности плавких вставок. Их исправность можно проверить такими способами:

• визуально;
• мультиметром.

Узнайте о неисправностях и ремонте дворников: https://bumper.guru/klassicheskie-modeli-vaz/stekla/rele-dvornikov-vaz-2106.html

Визуальная проверка

Конструкция предохранителей такова, что по состоянию плавкой вставки можно выявить работоспособность детали. Элементы цилиндрического типа имеют плавкое соединение, расположенное снаружи корпуса. Его разрушение может определить даже автолюбитель без опыта. Что касается флажковых предохранителей, то их состояние можно оценить на просвет. У сгоревшего элемента плавкая перемычка будет оборвана.

Определить целостность ножевого предохранителя довольно просто, поскольку элемент имеет прозрачный корпус

Диагностика контролькой и мультиметром

С помощью цифрового мультиметра работоспособность предохранителя можно проверить по напряжению и сопротивлению. Рассмотрим первый вариант диагностики:

1. Выбираем на приборе предел для проверки напряжения.
2. Включаем диагностируемую цепь (осветительные приборы, дворники и т. п.).
3. Поочерёдно дотрагиваемся щупами прибора или контролькой к контактам предохранителя. Если на одном из выводов напряжение будет отсутствовать, значит, проверяемый элемент вышел из строя.

Подробно о неисправностях панели приборов: https://bumper. guru/klassicheskie-modeli-vaz/elektrooborudovanie/panel-priborov/panel-priborov-vaz-2106.html

Видео: проверка предохранителей без снятия с машины

Проверка по сопротивлению производится следующим образом:

1. На приборе устанавливаем режим прозвонки.

   Для проверки предохранителя выбираем соответствующий предел на приборе

2. Извлекаем из блока предохранителей элемент для проверки.
3. Касаемся щупами мультиметра контактов плавкой вставки.
   Выполняем проверку путём касания щупами прибора контактов предохранителя

4. При исправном предохранителе прибор покажет нулевое сопротивление. В противном случае показания будут бесконечными.

   Бесконечное значение сопротивления укажет на обрыв плавкой вставки

Таблица: номиналы предохранителей ВАЗ 2106 и защищаемые ими цепи

Причины выхода из строя предохранителей

Если автомобильный предохранитель перегорел, то это указывает на ту или иную неисправность. Повреждаться рассматриваемый элемент может по одной из следующих причин:

• плохое соединение с контактами колодки. При ненадёжном соединении возможно не только повреждение защитного элемента, но и оплавление пластиковых элементов блока предохранителей в результате перегрева;
• установка элемента с меньшим номиналом. Если предохранитель используется в цепи с большей силой тока, чем его расчётный номинал, то он будет попросту перегорать;
• скачок тока в электрической цепи;
• была допущена ошибка во время ремонта.

При повреждении блока предохранителей его необходимо заменить на исправный

Короткое замыкание, которое приводит к резкому возрастанию тока в цепи, также является причиной перегорания предохранителей. Часто такое случается при поломке потребителя либо случайном замыкании проводки на массу во время ремонта.

Замена плавкой вставки

Если предохранитель перегорел, то единственным вариантом восстановления работоспособности цепи является его замена. Для этого нажимают на нижний контакт вышедшего из строя элемента, извлекают его, а затем устанавливают исправную деталь.

Для замены сгоревшего предохранителя достаточно изъять старый элемент из зажимов и установить новый

Как снять блок предохранителей «шестёрки»

Для демонтажа и последующего ремонта или замены блоков понадобится удлинитель с головкой на 8. Процедура состоит из следующих шагов:

1. Откручиваем крепление блоков к кузову.

   Блок предохранителей крепится посредством кронштейнов к кузову

2. Снимаем оба устройства.

   Отвернув крепление, снимаем оба блока предохранителей

3. Чтобы избежать путаницы, отсоединяем провод с контакта и сразу же присоединяем его к соответствующему контакту нового узла.
4. Если требуется замена только дополнительного блока, откручиваем крепёж к кронштейнам и переподключаем провода на новое устройство.

   Нижний блок фиксируется на отдельном кронштейне

Ремонт блока предохранителей

Возникновение неполадок в блоке предохранителей ВАЗ 2106 неразрывно связано с нарушением работоспособности того или иного потребителя. Поэтому в первую очередь нужно отыскать причину, по которой возникла проблема. Ремонт блоков необходимо выполнять, придерживаясь нескольких рекомендаций:

• с АКБ всегда нужно снимать минусовую клемму;
• элементы из пластика необходимо демонтировать аккуратно, чтобы исключить их поломку;
• во время замены неисправных предохранителей нельзя устанавливать детали, рассчитанные на больший или меньший ток, а также задействовать вместо них посторонние предметы (монеты, проволоку, саморезы и т. п.).

Вместо предохранителей нельзя использовать монеты и проволоку

Если после замены защитного элемента происходит повторное перегорание, то неисправность может быть обусловлена проблемами в следующих частях электрической цепи:

• проводкой;
• потребителем;
• генератором или АКБ;
• самим блоком предохранителей.

Одной из частых неисправностей блоков предохранителей ВАЗ 2106 и другой «классики» является окисление контактов.

Это приводит к отказам либо сбоям в функционировании электроприборов. Для устранения такой неполадки прибегают к удалению окислов при помощи мелкой наждачной бумаги, предварительно вынув предохранитель со своего посадочного места.

Иногда контактная планка блока предохранителей нуждается в зачистке наждачной бумагой от окислов

Евро блок предохранителей

Многие владельцы «шестёрок» и другой «классики» заменяют штатные блоки предохранителей единым узлом с флажковыми предохранителями — евро блоком. Это устройство отличается надёжностью и удобством эксплуатации. Для внедрения более современного блока понадобится следующий перечень:

• рожковый ключ на 8;
• плоская отвёртка;
• кусок провода для изготовления перемычек;
• разъёмы «мама» на 6,6 мм в количестве 12 шт.;
• новый блок предохранителей.

Для установки евро блока на ВАЗ 2106 понадобится сам блок предохранителей, перемычки и клеммы

Процедура замены блока предохранителей такова:

1. Снимаем минусовую клемму с АКБ.
2. Изготавливаем 5 соединительных перемычек.

   Для установки флажкового блока предохранителей необходимо подготовить перемычки

3. Соединяем посредством перемычек в евро блоке соответствующие контакты: 3–4, 5–6, 7–8, 9–10, 12–13. Если же на вашем авто стоит обогрев заднего стекла, то соединяем между собой ещё и 11–12 контакты.

   Перед установкой блока предохранителей нового образца необходимо соединить определённые контакты между собой

4. Откручиваем крепление штатных блоков.
5. Переподключаем провода на новый блок предохранителей, сверяясь со схемой.

   Подключение проводов на новый блок выполняем по схеме

6. Чтобы удостовериться в работоспособности плавких вставок, проверяем функционирование всех потребителей.
7. Фиксируем новый блок на штатный кронштейн.

   Монтируем новый блок предохранителей на штатное место

Читайте также о блоке предохранителей ВАЗ-2105: https://bumper. guru/klassicheskie-modeli-vaz/elektrooborudovanie/blok-predohraniteley-vaz-2105.html

Видео: замена блока предохранителей классических «Жигулей» на евро блок

Чтобы блок предохранителей ВАЗовской «шестёрки» не доставлял проблем, лучше установить более современный флажковый вариант. Если по каким-либо причинам сделать это не получается, то за штатным устройством нужно периодически следить и устранять возникающие проблемы. Сделать это можно с минимальным перечнем инструментов, придерживаясь пошаговых инструкций.

Схема предохранителей и реле ВАЗ 2106, 21061, 21063, 21065

Смотрите видео с расшифровкой обозначений предохранителей на 2106. Текстовое описание с фото и таблицей, расположены ниже.

Цепи бортовой сети автомобиля (кроме силовой цепи стартера) защищены плавкими предохранителями, которые установлены в основном и дополнительном блоках. Они расположены под панелью приборов со стороны водителя.

№	А	Назначение
1	16	Звуковой сигнал Штепсельная розетка для переносной лампы Прикуриватель Лампы сигнала торможения Часы Плафоны внутреннего освещения кузова
2	8	Реле стеклоочистителя Электродвигатель отопителя Электродвигатели стеклоочистителя и омывателя ветрового стекла
3	8	Дальний свет (левые фары) Лампа сигнализатора включения дальнего света
4	8	Дальний свет (правые фары)
5	8	Ближний свет (левая фара)
6	8	Ближний свет (правая фара) Задний противотуманный фонарь
7	8	Габаритный свет (левый подфарник, правый задний фонарь) Лампа освещения багажника Правый фонарь освещения номерного знака Лампы освещения приборов Лампа подсветки прикуривателя
8	8	Габаритный свет (правый подфарник, левый задний фонарь) Левый фонарь освещения номерного знака Подкапотная лампа Лампа сигнализатора габаритного света
9	8	Указатель давления масла с лампой сигнализатора Указатель температуры охлаждающей жидкости Указатель уровня топлива с лампой сигнализатора резерва Лампа сигнализатора включения стояночного тормоза и уровня тормозной жидкости Лампа сигнализатора заряда аккумуляторной батареи Указатели поворота и соответствующая лампа сигнализатора Электромагнитный клапан карбюратора Тахометр Лампы света заднего хода Лампа освещения вещевого ящика Сигнализатор приоткрытая воздушной заслонки карбюратора Обмотка реле обогрева заднего стекла
10	8	Регулятор напряжения Обмотка возбуждения генератора
11	8	Резервный
12	8	Резервный
13	8	Резервный
14	16	Элемент обогрева заднего стекла
15	16	Электродвигатель вентилятора системы охлаждения
16	8	Указатели поворота в режиме аварийной сигнализации

Реле указателя и поворота и аварийной сигнализации

Реле (231. 3747) закреплено на переднем щите за комбинацией приборов.

Реле лампы сигнализатора заряда аккумуляторной батареи

Реле РС702 закреплено на брызговике правого лонжерона в моторном отсеке двумя саморезами. Под один из саморезов установлен наконечник «массы».

Реле ближнего и дальнего света фар



Для включения фар (ближнего или дальнего света) на брызговике правого лонжерона в моторном отсеке установлено два реле 90.3747. Ранее применялись реле 113.3747.

Реле очистителя ветрового стекла

Реле очистителя ветрового стекла (РС514) предназначено для обеспечения прерывистого режима работы. Установлено оно под панелью приборов со стороны водителя и к кузову прикреплено двумя винтами.

Схема и расположение блока предохранителей ВАЗ-2106

Название	Назначение блока предохранителей ВАЗ 2106
Предохранитель F1(16А)	Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафотны)
Предохранитель F2(8A)	Реле стеклоочистителя, а так же электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла
Предохранитель F3(8А)	Дальний свети левой фары и лампа оповещения включенного дальнего света
F4(8А)	Дальний свет правой фары
F5(8А)	Предохранитель ближнего света левой фары в блоке ВАЗ 2106
F6(8А)	Ближний свет правой фары и задний противотуманная фара
F7(8А)	Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение госномера правая лампочка, лампы освещения приборов и подсветка прикуривателя
F8(8А)	Габаритный свет (правый подфарник, левый задний фонарь), свещение госномера левая лампочка, подкапотная лампа и лампочка оповещения и включенном габаритном свете
Предохранитель F9(8А)	Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор приоткрытия воздушной заслонки карбюратора, обогрев заднего стекла
Предохранитель F10(8А)	Регулятор напряжения и обмотка возбуждения генератора
Предохранители F11(8А)	Резерв
F12(8 )	Резерв
F13(8А)	Резерв
F14(16А)	Предохранитель ВАЗ 2106 обогрев заднего стекла
Предохранитель F15(16А)	Электродвигатель вентилятора системы охлаждения
Предохранитель F16(8А)	Аварийка

Предохранители и реле Ваз 2106 с описанием назначения и схемой блока

ВАЗ-2106 так же известен под названиями «Жигули-1600»/«Lada-1600». Годы производства: 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006. В данной статье вы найдете описание предохранителей и реле Ваз 2106 со схемой блока. Выделим предохранитель отвечающий за прикуриватель.

Предохранители

Главный блок предохранителей находится под панелью слева.

Схема

Описание

1 — Основной блок 41.3722
1	16А Прикуриватель, лампы стоп-сигнала, звуковой сигнал, часы, плафоны освещения салона, штепсельная розетка для переносной лампы
2	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла, реле стеклоочистителя, электродвигатель отопителя
3	8А Дальний свет (левая фара), лампа сигнализатора включения дальнего света
4	8А Дальний свет (правая фара)
5	8А Ближний свет (левая фара)
6	8А Ближний свет (правая фара), задний противотуманный фонарь
7	8А Габаритный свет (левый подфарник, правый задний фонарь), лампа освещения багажника, правый фонарь освещения номерного знака, лампы освещения приборов, лампа подсветки прикуривателя
8	8А Габаритный свет (правый подфарник, левый задний фонарь), левый фонарь освещения номерного знака, подкапотная лампа, лампа сигнализатора габаритного света
9	8А Указатели поворота и соответствующая лампа сигнализатора, указатель давления масла с лампой сигнализатора, указатель температуры охлаждающей жидкости, лампы света заднего хода, указатель уровня топлива с лампой сигнализатора резерва, лампа сигнализатора включения стояночного тормоза и уровня тормозной жидкости, лампа сигнализатора заряда аккумуляторной батареи, электромагнитный клапан карбюратора, тахометр, лампа освещения вещевого ящика, сигнализатор приоткрытая воздушной заслонки карбюратора, обмотка реле обогрева заднего стекла
10	8А Регулятор напряжения, обмотка возбуждения генератора
2 — Дополнительный блок ПР-120
11	8А Резервный
12	8А Резервный
13	8А Стеклоподъемники
14	16А Элемент обогрева заднего стекла
15	16А Электродвигатель вентилятора системы охлаждения
16	8А Указатели поворота в режиме аварийной сигнализации

За работу прикуривателя отвечает предохранитель номер 1 на 16А.

Реле

Реле поворотов и аварийной сигнализации на 2106 находится за щитком приборов, за тахометром. Не далеко от него крепятся реле обогрева заднего стекла, реле — прерыватель контрольной лампы стояночного тормоза (РС 492).

Реле дворников на автомобиле находится в ногах водителя с левой стороны под обшивкой.

Реле ближнего (Б) и дальнего (А) света фар крепится к брызговику правого лонжерона под капотом.

Рядом с ними расположено реле лампы сигнализатора заряда аккумуляторной батареи (РС 702).

Под капотом на брызговике лонжерона с левой стороны находятся реле вентилятора системы охлаждения (90.3747-10, 113.3747-10) и реле звуковых сигналов (РС 528).

Хотите помочь дополнить материал? Пишите всё в комментари.

Предохранители и реле ВАЗ 2106: расшифровка, схемы, расположение, замена

Предохранители на ВАЗ 2106, как и на других классических моделей, имеют свойство часто выходить из строя. Из за этого не работают электроприборы авто, что очень влияет на безопасность при движении. Поэтому нужно разобраться и рассмотреть схемы старого и нового образца монтажного блока и понять, какая плавкая вставка за что отвечает.

Также на сайте читайте все про регулировку клапанов на ВАЗ 2106

Распиновка блока предохранителей ВАЗ 2106, схема

Если у Вас происходят какие то проблемы с электрооборудованием: пропал или не работает ближний или дальний свет, не работают поворотники, печка, прикуриватель, вентилятор, дворники, пропал сигнал и т.д., то это все может быть причиной того что перегорел предохранитель. Значит нужно его заменить.

Для этого нужно знать расположение монтажного блока. А находится он под рулем, с левой стороны. Для того, что бы понять за что отвечают предохранители ВАЗ 2106, нужно рассмотреть простую распиновку старого блока предохранителей (БП) и посмотреть описание ниже.



Таблица «Обозначения предохранителей ВАЗ 2106»

Номер предохранителя	Ток, А	За что отвечает
1	16	1. Плафоны 2. Звуковые сигналы 3. Штепсельная розетка 4. Прикуриватель 5. Стопы в задних фонарях 6. Фонари сигнализации открытых передних дверей 7. Часы
2	8	1. Стеклоочиститель и реле стеклоочистителя 2. Электродвигатель дворников 3. Электродвигатель печки
3	8	Левая фара (дальний свет) и контрольная лампа включения дальнего света
4	8	Правая фара (дальний свет)
5	8	Левая фара (ближний свет)
6	8	Правая фара (ближний свет)
7	8	1. Левый передний габарит 2. Правый задний габарит 3. Свет багажника 4. Подсветка номера 5. Подсветка приборов 6. Подсветка прикуривателя
8	8	1. Правый передний габарит 2. Левый задний габарит 3. Подсветка номера 4. Подкапотная лампа 5. Контрольная лампа габаритного огня
9	8	1. Датчик давления масла с контрольной лампой 2. Датчик температуры охлаждающей жидкости 3. Уровень топлива с контрольной лампой резерва 4. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости 5. Поворотники и соответствующие контрольные лампы 6. Контрольная лампа заряда аккумуляторной батареи 7. Контрольная лампа управления воздушной заслонкой карбюратора 8. Запорный клапан карбюратора 9. Тахометр 10. Лампы  заднего хода 11. Лампа освещения вещевого ящика 12. Обмотка реле обогрева заднего стекла
10	8	1. Регулятор напряжения. 2. Обмотка возбуждения генератора
11	8	Резервный
12	8	Резервный
13	8	Резервный
14	16	Обогрев заднего стекла
15	16	Вентилятор системы охлаждения двигателя
16	8	«Аварийка»

Видео-обзор расшифровки.

Реле ВАЗ 2106

Далее показано расположение и обозначение каждого заводского реле:

1. Регулятора напряжения, которое отвечает за правильную зарядку АКБ. Располагается на левом брызговике.

   Реле регулятора напряжения заряда АКБ

2. Включения вентилятора радиатора охлаждения. Находится тоже на левом брызговике, за расширительным бачком.

   Реле включения вентилятора радиатора охлаждения

3. Лампочка на приборной панели, которая показывает зарядку аккумулятора. Находится реле уже на правом брызговике.

   Реле лампочки зарядки аккумулятора

4. Ближнего и дальнего света фар. Находятся тоже на правом брызговике. Они идентичны и взаимозаменяемые.

   Реле ближнего и дальнего света фар

5. Реле поворотов и аварийной сигнализации. Находится за щитком приборов, приблизительно за тахометром.
6. Реле «дворников» — находится в левой боковине, под приборным щитком.

На видео, ниже, наглядно показано где находится какое реле.

«Евроблок» ВАЗ 2106 (нового образца), схема

Ниже показана картинка, как выглядит «евроблок» в жизни.

Фото евро блока ВАЗ 2106

Ниже обозначена распиновка БП нового образца или как говорят в народе «евроблок». Так же на схеме написано какой предохранитель за что отвечает.

Схема блока предохранителей ВАЗ 2106 с расшифровкой



Замена блока предохранителей ВАЗ 2106 на «евроблок»

Ну и на конец, для тех кто не знает как же заменить старый образец на «евроблок», следующая информация. Здесь нет ничего сложного.

Просто нужно действовать согласно инструкциям ниже:

1. Для начала нужно отключить минус от аккумулятора.
2. Ключиком на 10 открутить старый БП. При этом провода не отсоединяются.
3. Согласно схеме выше, устанавливаются провода и перемычки.
4. Важно установить перемычки только на тех проводах, что идут с напряжением из моторного отсека.
5. Перемычки устанавливаются между выводами 3-4, 5-6, 7-8, 9-10, 11-12.
6. Далее, поочередно снимаются со старого устройства провода и крепятся на евроблок.
7. В конце проверить правильность подключения (например, при включенном ближнем свете, если  вытащить 5ый предохранитель, должна потухнуть левая фара).
8. Так же проверяются все остальные цепи.

Ниже, на видео, наглядно показано, как заменить старый БП на «евроблок».



Предохранители автомобиля ВАЗ 2103 | ВАЗ 2106

4. Предохранители

Блок реле и предохранителей расположен в салоне под приборной панелью слева.
При отказе любого устройства или прибора, входящего в состав электрического оборудования Вашего автомобиля, необходимо в первую очередь проверить исправность соответствующих предохранителей. Для этого найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора.
Примечание
Схема расположения предохранителей в блоке показана на крышке блока предохранителей.

Обозначения предохранителей

Номер предохранителя/ Номинальный ток	Наименование
1/16 А	Освещение салона. Звуковой сигнал. Штепсельная розетка. Прикуриватель. Стоп-сигналы. Часы. Аварийная сигнализация.
2/8 А	Стеклоочиститель. Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла.
3/8 А	Левые фары: дальний свет. Сигнализатор включения дальнего света.
4/8 А	Правые фары: дальний свет.
5/8 А	Левые фары: ближний свет.
6/8 А	Правые фары: ближний свет.
7/8 А	Левый передний фонарь габаритного света. Сигнализатор габаритного света. Правый задний фонарь габаритного света. Лампа освещения багажного отделения. Подсветка номерного знака. Лампы освещения приборов.
8/8 А	Правый передний фонарь габаритного света. Подсветка номерного знака. Лампа освещения прикуривателя. Левый задний фонарь габаритного света. Лампа освещения подкапотного пространства.
9/8 А	Обмотка реле обогрева заднего стекла. Сигнализатор давления масла. Указатель давления масла. Указатель уровня топлива с контрольной лампой запаса. Указатель температуры охлаждающей жидкости. Сигнализатор включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота. Сигнализатор указателей поворота. Сигнализатор разряда аккумуляторной батареи. Сигнализатор управления воздушной заслонкой карбюратора (подсоса). Запорный клапан карбюратора. Фонарь заднего хода. Тахометр. Лампа освещения перчаточного ящика.
10/8 А	Обмотка возбуждения генератора. Регулятор напряжения.
11/8 А	Запасной
12/8 А	Запасной
13/8 А	Запасной
14/16 А	Обогрев заднего стекла
15/16 А	Электродвигатель вентилятора системы охлаждения
16/8 А	Аварийная сигнализация

Расположение предохранителей, защищающих конкретные электрические цепи, указывается на крышке блока предохранителей. Необходимо проверить, прежде всего, исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Если все предохранители в порядке, то причина неисправности заключается в чем-то другом. Заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.
Примечание
Цепи электрооборудования двигателя (система зажигания, система пуска и система зарядки), реле включения дальнего света фар и реле включения электродвигателя вентилятора не защищены предохранителями.
1. Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.
2. Снять крышку блока предохранителей, поддев ее отверткой.
3. Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая расположена по бокам изолятора. Для извлечения предохранителей необходимо отжать любую из клемм и снять предохранитель.
4. Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.
Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей, и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда коробки предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Взять предохранитель цепи аудиосистемы, прикуривателя или любого другого электрического прибора, без которого можно обойтись некоторое время.
Примечание
Если вместо перегоревшего Вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности следует установить новый предохранитель с требуемым номиналом силы тока.

ВНИМАНИЕ
Замена перегоревшего предохранителя новым, с более высоким номиналом силы тока, значительно увеличивает вероятность выхода из строя электрооборудования автомобиля из-за перегрузки. Поэтому, при отсутствии нужного запасного предохранителя, следует устанавливать предохранитель с меньшим значением номинального тока, по сравнению с заменяемым.
Запрещается использовать вместо предохранителей кусочки фольги или проволоки, поскольку это не только увеличит вероятность выхода из строя электрооборудования автомобиля вследствие перегрузки, но и может стать причиной возгорания электропроводки.
5. Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности электрооборудования автомобиля. Оставить перегоревший предохранитель в гнезде и обратиться на сервисную станцию для проверки и ремонта электрооборудования автомобиля.

схема и замена, замена блока

Ваз 2106, хоть и старичок на вторичном рынке, все же нашпигован электроникой по «самое не балуй». Там, где есть электричество, всегда возникает риск замыкания. Если в электроцепи напряжение увеличивается выше нормы, это может привести к «перегоранию» всех элементов цепи. Бывают случаи, когда автомобили сгорают из-за возникшего замыкания. Предохранители Ваз 2106 призваны к тому, чтобы избежать подобных неприятностей.

Принцип работы предохранителя прост. Как только в течение определенного количества времени напряжение превышает допустимое значение, предохранитель, отвечающих за проблемную цепь, перегорает. Цепь размыкается, угроза выхода из строя электроники ликвидируется. Можно сказать, что предохранитель мужественно берет основной удар на себя. Он жертвует самим собой, чтобы спасти более дорогостоящее оборудование.

Схема

На Ваз 2106 предохранители установлены в два блока: основной и дополнительный. Находятся они рядом друг с другом под панелью приборов у ног водителя.

Схема предохранителей изображает расположение двух блоков. Верхний – основной, нижний – дополнительный. Каждый предохранитель имеет свое обозначение от F1 до F16. Для безопасности эти блоки закрыты пластиковыми крышками. На них же вы можете найти схему с обозначением каждого предохранителя.

Предлагаем вашему вниманию таблицу, с помощью которой вы можете определить за что отвечает каждый элемент (кликните для увеличения!)

Замена

Предохранители крепятся пружинными клеммами. Есть два типа: черные (8 ампер) и зеленые – (16 ампер).

Перегоревший элемент выглядит так:

1. При помощи отвертки снимаем крышку.

2. Отжимаем одну из клемм, вынимаем перегоревший элемент и ставим на его место новый того же номинала.

3. Ставим крышку на место.


Подобным образом процесс замены производится и в дополнительном блоке.

Замена блока предохранителей

В редких случаях блок предохранителей Ваз 2106 перегорает. Иногда проще заменить его на новый, чем проводить ремонтные работы. Замена производится очень легко и быстро:

1. Откручиваем гайки, с помощью которых блок крепится

2. Вытаскиваем его. Обратите внимание, к блоку тянется большое количество разноцветных проводов.

3. Чтобы не запутаться, держим рядом новый блок. Каждый провод, который отсоединяем от старого, присоединяем к новому.

4. Устанавливаем новый блок и закрепляем его к корпусу гайками.

После проведенных работ нужно диагностировать систему и определить, все ли провода подключены правильно. Диагностика проводится экспериментальным путем. Например, для проверки предохранителя F5, нужно включить ближний свет. Вынимаем предохранитель и смотрим на левую фару. Она должна погаснуть. Подобным образом проверяем все системы. Если при вытаскивании предохранителя электросеть не размыкается, значит была неправильно поставлена перемычка.

Обратите внимание:

• Если вы планируете провести любые манипуляции с электрооборудованием, обязательно снимите минусовую клемму аккумулятора. В этот момент зажигание должно быть выключено.
• Не торопитесь просто заменить перегоревший предохранитель на новый. Сначала нужно определить причину и устранить ее.
• Никогда не ставьте предохранитель, имеющий больший номинал, чем указано в инструкции. Не стоит устанавливать и самодельные устройства. Это может привести не только к выходу из строя всей электропроводки и электроники, но и вызвать пожар.

Предохранители ВАЗ 2106 Обозначение на схеме. Реле лампы заряда АКБ

На автомобилях ВАЗ-2106 применялись предохранители старого образца, цилиндрической формы. Они защищают электрические цепи, но у конструкции много недостатков. Расположение блока предохранителей удачное — возле левой ноги водителя, вдали от влаги и прямых солнечных лучей. Если по сравнению с ВАЗ-2109, в котором он расположен на открытом пространстве, преимущество явно на шестерке. Каждому владельцу ВАЗ-2106 необходимо знать, какой предохранитель защищает ту или иную цепь.

Назначение предохранителей основного блока

Расположены основные (верхний) и дополнительный (нижний) предохранители:

1. F1, рассчитанный на максимальный ток 16 А, необходим для защиты цепей питания накопителя, звукового сигнала, потолочное освещение, часы, стоп-сигнал, световое оповещение об открытых дверях.
2. F2, ток срабатывания 8 А, позволяет защитить цепи стеклоочистителя и его реле, электродвигателя омывателя и подогревателя.
3. F3, 8 ампер, защищает цепь питания левой фары дальнего света и его контрольных ламп включения.
4. F4, ток 8 А, фара правая (дальняя).
5. F5, F6, 8 ампер — левая и правая фара (Middle Light) соответственно.
6. F7 — габаритные огни (правый задний и левый передний), свет в багажном отделении, подсветка номера, комбинации приборов, прикуриватель. Номинальный ток 8 А.
7. F8 — Габаритные огни (левый задний и правый передний), лампы под капотом и управление на приборной панели.
8. F9 — Предназначен для защиты указателей давления масла, температуры жидкости, уровня резерва.От него забирает питание контрольной лампы, которая сигнализирует о постановке ручного тормоза, а также об аварийном уровне тормозной жидкости, отсутствии заряда аккумулятора, закрытии воздушной заслонки. Электромагнитный клапан ХХ, Тахометр, Бандажное освещение, Реле обогревателя заднего стекла, тоже тоже от этого предохранителя.
9. Через предохранитель F10 запитывается от регулятора напряжения. Номинал — 8 ампер.
10. F11, F12, F13 — резервный.

Дополнительный блок предохранителей

1. F14 — предохранитель цепи питания обогревателя заднего стекла. Номинальный ток срабатывания 16 А.
2. F15 — двигатель электродвигатель Путем продувки радиатора охлаждения. Ток 16 А.
3. F16 — аварийная сигнализация и указатели поворота.

При подключении нового блока обязательно использовать схемы предохранителей ВАЗ-2106. Это позволит не перепутать элементы.

Реле и предохранитель стеклоочистителя

Предохранители ВАЗ-2106 защищают силовую цепь с электромагнитными реле. Одна из сетей — реле стеклоочистителя, питается через предохранитель F2. С его помощью дворники работают не постоянно, а с перебоями.Намного эффективнее осуществлять управление слаботочными цепями, нежели силовыми. Заблокировано реле под панелью приборов, на левой стороне машины. Замена производится в такой последовательности:

1. Снимите уплотнитель на бортик стойки водительской двери.
2. Протрите обивку и снимите ее.
3. Снимите держатели, установленные в боковой части. При установке держатели должны быть установлены новые.
4. Шумоизоляция изгиба.
5. Отсоединить колодку с проводами реле от главного жгута.Разъем находится в нижней части приборной панели.
6. Снимите два винта, которыми корпус реле крепится к корпусу.

После снятия старого реле установите на его место новое. Работа выполняется в обратной последовательности. Если замена предохранителей ВАЗ-2106, отвечающих за работу дворников, не помогла, то обязательно проверьте целостность проводов и реле.

Знаки поворотов и аварии

В автомобиле имеется один недостаток — предохранители ВАЗ-2106 расположены в салоне, а реле разбросано по моторному отсеку.Прерыватель, отвечающий за работу указателей поворота, расположен на перегородке в моторном отсеке напротив панели приборов. Основные поломки системы охранной сигнализации:

1. F16. Проверить мультиметром, при необходимости заменить.
2. Контрольная лампа частого включения Указывает на неисправность одного из повторителей или указателей.
3. Неисправность реле приводит к полному выходу. Отмена предупреждения системы.
4. Кнопка аварийной сигнализации При поломке не позволяет включить указатели.

Для замены нужно снять панель приборов, затем открутить гайку с головкой на 10. После этого откручиваем колодку проводов и снимаем реле. Новую устанавливают в обратном порядке.

Включение головного освещения

Для включения дальнего и ближнего света используются два реле, которые установлены в моторном отсеке над правым крылом. Снимаются реле очень просто — достаточно отсоединить от него все провода и открутить саморез.Вместе с кронштейном к корпусу при помощи самореза крепится наконечник массы и массы.

Обязательно отметьте расположение проводов перед отключением их от электромагнитного реле. Можно отключить один провод, сразу установить на новое реле. Процедура замены проста, поэтому вы можете выполнить ее за несколько минут. Если на реле не поступает напряжение, то нужно поменять плавкие вставки. В схеме предохранителей WAZ-2106 элементы F3-F7 используются для защиты цепей питания среднего и дальнего света.

Реле лампы зарядки Akb

Это реле находится в пространстве ветрового стекла, над правым крылом. С его помощью в приборной панели включается лампа, если появляется пробой в цепи зарядки аккумулятора. При включении зажигания горит эта лампа (зарядки нет). Как только мотор заработает, лампу следует заземлить (если цепь заряда исправна). В случае неисправности лампа будет гореть ярко или наполовину.

Для его замены нужно открутить винты, которыми электромагнитное реле крепится к корпусу.Под одним из лаймов находится масса массы. Желательно поочередно отсоединять провода, сразу ставить на новое реле. Установка нового элемента происходит в обратном порядке. Если от электромагнитного реле не поступает питание, то нужно искать неисправность предохранителя F9. О том, какие предохранители на ВАЗ-2106 защищают определенные цепи, рассказывалось в начале.

Недостатки блока предохранителей старого образца

Шесть владельцев знают, насколько неудобны контакты, в которых зажимаются предохранители. Очень часто при движении по телам выпадают элементы. Намного лучше смотреть блоки с прямыми швами. Самое главное, что такие плавкие вставки есть у каждого, в любом магазине, поэтому при необходимости можно быстро найти замену.

Старайтесь использовать только предохранители. Вместо них нельзя ставить баги (а старый блок позволяет это делать). Например, монета стоит 2 рубля с легкостью запала. Но ставить опасно — плавающая вставка Не зря горит. Это говорит о том, что имеется в силовой цепи короткое замыкание или превышение допустимой нагрузки.Установка жучков может привести к возгоранию проводов.

Установка нового блока

Для использования на ВАЗ-2106 предохранителей нового образца, необходимо вместо старого установить новый блок. Сделать это несложно, достаточно следовать советам.

Порядок:

1. Отсоедините минусовой провод от аккумулятора.
2. Аккуратно откручиваем ключ на 10 старой колодке. Не отсоединяйте провода.
3. Снимите блок.
4. Установить провода и перемычки согласно схеме.
5. Обратите внимание, что перемычки устанавливаются только на те провода, которые идут из подкапотного пространства под напряжением.
6. Перемычки устанавливаются между выводами: 3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
7. После этого поочередно снимаем провода со старого блока и установите их на новый.
8. Проверить правильность всех подключений.

Убедитесь, что предохранители защищают цепи, которые необходимо защитить.Например, при извлечении F5 должна перестать гореть левая фара (Middle Light). При неправильном подключении проверьте соединения и перемычки.

Среди наиболее частых проблем и причин ремонта электрооборудования с любимой многими ВАЗовской «шестеркой» отмечен блок предохранителей ВАЗ 2106. Минусы этого соединения не столько в неудобной конструкции, сколько в частой потере контакта или перегреве предохранителей.

Схема предохранителей ВАЗ 2106

Конструкция предохранителей ВАЗа довольно неудачна: при незначительном увеличении сопротивления — сначала нагреваются, контакт постепенно портится, и происходит его выпадение. При уменьшении прижима пластин, удерживающих детали, возникает та же проблема. Опасность заключается в том, что при недостаточном контакте предохранители могут не сработать при коротком замыкании. Они начинают сильно нагреваться, из-за чего может возникнуть пожар.

Детали модуля безопасности и правила их использования

Блок предохранителей 2106 ВАЗ довольно простой: две линейки с предохранителями (нет плат, сопротивлений, диодов и прочего). Вся конструкция крепится к кузову автомобиля двумя гайками.Практически все цепи электрооборудования этого автомобиля защищены предохранителями номиналом 8 и 16 ампер. Однако есть и незащищенные электроприборы, например, втягивающее реле на стартере.

Блок нормальной безопасности — это набор устройств защиты электросистемы Автомар, собранных в единый модуль. В машине он расположен справа, внизу панели приборов со стороны водителя, рядом с ручкой проема под капотом.Грамотное подключение этого элемента осуществляется заранее намеченной последовательностью подключения (схемы) на новом блоке предохранителей, сдаваемом в ремонт или замену.

Условия правильной работы Модуль безопасности машины следующий.

Важно! Перед проведением любых работ, связанных с заменой или ремонтом электрооборудования, необходимо отключить минусовую клемму аккумуляторной батареи. В противном случае возможно замыкание и поломка важных элементов.

Для того, чтобы автомобиль исправно функционировал, профилактическое внимание следует уделить модулю предохранителей. Хотя бы пару раз в год контактные контакты от пыли и загрязнений. Эту процедуру желательно производить зимой, когда в цепи находится наибольшее напряжение.

Ремонт и замена предохранителей

Блок-схема предохранителей поможет определить, что необходимо приобрести. Заводские запчасти можно купить в специализированных магазинах Для обслуживания и торговли автозапчастями на ВАЗ.Схема ремонта такая: изначально установить причину поломки и выяснить, что потребуется: замена элемента или всего модуля.

При срабатывании предохранителя не торопитесь: расположение элементов модуля безопасности поможет узнать, что цепь защищает этот элемент. Позже нужно определить причину короткого замыкания, постараться ее устранить. После ремонта, перекинув провода, можно вставить новый предохранитель.

Замена Элементы модуля безопасности происходит таким образом.

Действия	Нюансы
Отключаемый аккумулятор. Выход из водительской двери.	Две застежки крепежа декоративной обивки салона приподнимите отверткой.
После появления модуля крестообразной отверткой откручиваем его крепеж.	Нужно следить за проводами, чтобы они не выходили почтово от клемм.
После откручивания модуля он снимается до низа.	Это делается аккуратно, чтобы не порвать проводку.
Перемычки устанавливаются исключительно на проводку, питающую напряжение из моторного отсека.	Перемычка после предохранителя не подключается, т.к. тогда через один элемент будет подаваться напряжение на несколько частей оборудования.
Схема установки перемычек следующая.	3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
Затем поочередно снимаем провод со старого модуля и устанавливаем на установленный.	Так что идем со всеми проводами.

Закончив, проведите проверку — правильно ли подключена схема. Для этого включите напряжение и вытащите предохранитель, соответствующий устройству. Проще всего включить свет фар, снять соответствующий компонент модуля безопасности. Когда фара не горит — связь верная. Аналогичным образом осуществляется контроль каждого из предохранителей модуля.

При работе оборудования с демонтированным предохранителем, значит, перемычка установлена ​​неправильно и требует замены.Потребуется перепроверить работу всей схемы для выявления и устранения неправильного подключения.

Описание предохранителей ВАЗ 2106 (в скобках указаны амперы, которые необходимо устанавливать для различных устройств автомобиля)

1. (16 А)
— звуковой сигнал.
— Прикуриватель, часы.
— Лампы стоп-сигнала.
— Розетка для переносной лампочки.
— Корпус внутреннего освещения крови

2. (8 a)
— Реле стеклоочистителя.
— Электродвигатель отопителя.
— Электродвигатель стеклоочистителя и электродвигатели омывателя

3. (8 a)
— Дальний свет (левая фара).
— Контрольная лампа дальнего света

4. (8 a)
— Дальний свет (правые фары)

5. (8)
— Средний свет (левая фара)

6. (8 a)
— Средний Свет (правая фара).
— Фонарь задний противотуманный

7. (8 а)
— Фонарь габаритный (левая накладка, правый задний фонарь).
— Лампа освещения правого освещения.
— Лампочка прикуривателя
— Лампочка освещения багажника.
— Лампочки приборов.

8. (8 а)
— Фонарь габаритный (правый фары, задний левый фонарь).
— лампочка габаритного света
— левая лампа освещения номерного знака.
— Лампочка для подкастов.

9. (8 a)
— Указатель давления масла с сигнальной лампой.
— Указатель температуры охлаждающей жидкости.
— Лампочка зарядного устройства.
— Указатели поворота и соответствующая контрольная лампа.
— Сигнал обрыва воздушной заслонки карбюратора.
— Обмотка реле обогрева заднего стекла
— указатель уровня топлива

10. (8 а)
— регулятор напряжения.
— обмотка возбуждения генератора

11-13.
— Резерв

14. (16 а)
— элемент обогрева заднего стекла

15. (16 а)
— электродвигатель вентилятора системы охлаждения

16. (8 а)
— Дорожные указатели в режиме аварийной сигнализации

Блок предохранителей ВАЗ 2106 — очень важная вещь в автомобиле, это первое, на что следует обратить внимание, когда машина вышла из строя.Например, не горит одна из ближайших лампочек — лампу сразу менять не стоит, а следует проверить соответствующий ей предохранитель в блоке. Предохранители в автомобиле ВАЗ 2106 и другой авто классике часто перегорают, поэтому их нужно проверять в первую очередь при выходе из строя любого электроприбора машины. Да и по этой причине нужно иметь запасные предохранители всех усилителей по несколько штук.

Помню корпус на старом до сих пор работает, один партнер из-за предохранителя купил себе новый генератор и новый аккумулятор и корпус был только в сгоревшем кожухе.Поэтому в первую очередь обращайте на них внимание при поломках. Сам чуть не купил себе генератор в паре с аккумулятором, но в другом была мелочь. Я протянул ремень генератора, и у меня все в шлейфе обрыв — посчитал, как посадил, потом разбавил электролит, чтоб. Все решил генератор, а причиной всех бед оказался натянутый ремень.

Для проверки предохранителя необходимо зафиксировать соответствующий усик держателя консерванта в колодке, проводке или монете.Если есть вольтметр, то лучше им пользоваться. Проверить напряжение на одном из боеприпасов на входе и выходе, если напряжение в любом месте 12+ (соответствует напряжению АКБ), значит предохранитель исправен. Если выходное напряжение равно нулю, предохранитель перегорел и его следует заменить.

Предохранители автомобильные ВАЗ 2106 служат для защиты всех электротехнических автомобилей от возможных дефектов в виде КЗ. Если задаться вопросом, какие предохранители на «Жигулях» и из чего они сделаны, то можно установить, что корпусные части предохранителей выполнены из пластмассовых сплавов, а предохранительный элемент — из полиметаллического сплава с преобладанием цинка. .

Устройство и принцип предохранителей

Современные предохранители нового образца могут изготавливаться как из керамики, так и из полимерных материалов, но их номинал неизменен и бывает двух типов — на 8 и 16 ампер. В настоящее время среди предохранителей ВАЗ 2106 нового образца также присутствуют элементы, оснащенные светодиодной индикацией, что позволяет без разборки определить исправность изделия. Принцип их действия довольно прост: светодиодный элемент срабатывает, если предохранитель бит и сигнализирует об этом. Визуально неисправные предохранители легко заметить и принять необходимые меры для исправления этой ситуации.

Существующий порядок предохранителей ВАЗ 2106 по своей комплектации не облегчен, не усложнен дополнительными электронными интеграторами. Местное расположение предохранителей позиционируется в виде 2-х линий с этими устройствами, вверху основного блока, а внизу — дополнительного. Так устроен блок предохранителей на многих «автомобилях». Важно помнить, что замена предохранителей ВАЗ 2106 проводится только при неработающем аккумуляторе!

Одним из главных недостатков такого комплекса предохранительных устройств, помимо блока предохранителей ВАЗ 2106 неудачной конструкции, считается слабый контакт встроенных держателей, что часто приводит не только к размыканию электрические цепи автомобиля, а также плавящиеся контакты.Поэтому уважающие себя автомобилисты заменяют предохранители на более современные и надежные, которые в среде специалистов получили название Euro Fuses и выглядят несколько иначе. Их делают с широкими или запястьями «ножками», и даже для установки предохранителей такого типа требуется некоторая модернизация этого элемента электрооборудования редуктора.

Обычно, когда в ВАЗ 2106 срывается предохранитель, то причину следует подписывать в месте соприкосновения с пластинами электричества.В случае ударного контакта колодка непосредственно с предохранительными элементами может начать процесс нагрева и даже горения деталей, что приводит к ухудшению прохождения электрического тока по цепи. Также имеет значение, какие элементы безопасности установлены в нагревающемся блоке и если они из керамики, то процесс нагрева будет протекать активнее, что может привести к выходу из строя мест установки предохранителей «шестерки».

Типы предохранителей, применяемых в ВАЗ 2106

Практическое применение Найдены предохранители ВАЗ 2106, фото которых есть на нашем интернет-ресурсе.Если говорить об их стоимости, то цена сильно разнится из-за разницы материалов их изготовления. В любом случае стоимость комплекта предохранителей разного типа не превышает 200-250 рублей.

«Классика» этой модификации первой годовщины выпуска оснащена панелью предохранителей устаревшего типа, в которую устанавливаются пластиковые предохранители с накладкой из токопроводящего сплава цинка, надежность которой невысока. При повышенной нагрузке блок предохранителей подвергается усиленному нагреву, что может привести к элементам.Это, с одной стороны, создает предпосылки для возгорания машины, а с другой — размыкает действующие электрические цепи.

Для исправления этой ситуации нужно модернизировать старые элементы безопасности и установить евромодели, которые будут монтироваться на базе накладок предохранителей от Волги 31110. Основное преимущество в том, что на ВАЗ 2106 применяются ножевые предохранители с более надежным креплением. . К их достоинствам можно отнести меньшие габариты и повышенную термостойкость, что исключает нагрев системного блока.

Вдобавок контакт становится намного лучше. При установке предохранителей нового образца необходимо ввести обновленные обозначения предохранителей, пометив цветными проводами по местам их прежнего крепления. По номиналу они будут другими. Так, в ВАЗ 2106 разряд длинной балки требует установки предохранителя с силой тока 15 А, а предохранитель к сигналу имеет значение тока в 10 А. Если предохранители горят в ВАЗ 2106, модернизация нужна, а еще в нее входит установка перемычек между предохранителями.

Подключение таких элементов перемычки необходимо проводить аналогично подключению блока приборов от ВАЗ 2101, а сами элементы обеспечивают изоляционную защиту. Для правильного подключения флажковых предохранителей схема должна иметь следующий вид:

Тогда система энергоснабжения будет надежно защищена от режима КЗ. Таким образом, истинное назначение предохранителей ВАЗ 2106 будет соответствовать защитным свойствам системы питания автомобиля.

В автомобиле ВАЗ 2106 блок предохранителей (далее — БП) один из самых простых в линейке ВАЗ. В нем нет монтажных плат или диодов, однако стоит обратить внимание на работу этого устройства, так как от него зависит работа электроприборов. Предлагаем вам узнать, какое электрооборудование реагирует на предохранители ВАЗ 2106 и как их заменять.

[Скрыть]

Расположение и Электрошем

Сам БП представляет собой две линейки с предохранителями, которые устанавливаются в салоне и крепятся к корпусу двумя гайками.В частности, он расположен со стороны водительского сиденья под панелью приборов. Ниже представлена ​​схема устройства, а также назначение каждого элемента.

Как видите, практически все автомобильные цепи отечественного производства защищены плавкими предохранителями. Однако бывают исключения. В частности, речь идет о:

,

,
• , реле стартера втягивающее — оно отсутствует;
• цепь питания катушки реле не защищена, что обеспечивает работоспособность вентилятора радиатора системы охлаждения;
• катушка зажигания также не защищена реле;
• если на вашем авто установлен БП старого образца, то в нем нет выключателя цепи питания и датчика холла.

Элемент, установленный в БП, рассчитан на определенное напряжение в проводке. Это напряжение рассчитывается по простой формуле — напряжение всех потребителей энергии в проводе необходимо умножить на количество резервов, составляющих от 1,2 до 1,5. Так что это? Чтобы реагировать на стабильность, номинальные элементы блока должны совпадать.

Следует добавить, что очень часто владельцы 2106 допускают ошибки, эксплуатируя вместо валяния устройство обычной монетой.Лучше этого не делать, потому что в любой момент в машине может произойти короткое замыкание. Поэтому БП старого образца, как и любая другая машина в сборе, тоже требует периодического обслуживания. из-за конструктивных особенностей то есть слабых держателей БП или регулярно окисляющихся наконечников можно заметить подгорание контактной части.

Таким образом, из-за повышенного контактного сопротивления происходит перегрев и точка контакта элемента ухудшается. В результате могут появиться дополнительные проблемы с проводкой автомобиля. Чтобы этого не произошло, нужно периодически не реже двух раз в год проверять БП в целом. Произведите примерку домкрата, произведите осмотр БП и вовремя замените предохранители.

Но все это касается БП старого образца. Некоторые владельцы данных моделей авто, учитывая периодически возникающие проблемы с БП старого образца, меняют его на новый.

Процесс снятия и замены

В процессе замены деталей БП ничего сложного нет, поэтому описывать этот процесс мы не будем.Но мы расскажем, как поменять БП старого образца на приборе нового образца.

1. Первым делом отключите аккумулятор. Теперь откройте водительскую дверь. И с помощью отвертки вы обнаружите два приспособления для крепления декоративного салона салона. Отодвиньте ее в сторону, и вы увидите блок. Крестообразной отверткой откручиваем винты крепежных винтов БП. Делайте это аккуратно, чтобы в процессе не перевернуть провода клеммами.
2. Как только БП откручен, снимаем его вниз.Но сильно не тяните, чтобы не порвать провода. Примечание! Перемычки необходимо установить на те провода, по которым напряжение поступает из моторного отсека. Не подключайте перемычку после самого предохранителя, иначе в результате этого через одну часть будет проходить напряжение, питающее несколько компонентов электрооборудования.
3. Порядок установки перемычек должен быть следующим: 3-4, 5-6, 7-8, 9-10, 11-12, 12-13.
4. Теперь нужно по очереди демонтировать все провода, начиная с первого предохранителя от старого БП, и установить его на новый.TU OPERATION Делайте каждый контакт, до самого последнего провода. Когда все контакты на своих местах, следует проверить, все ли вы сделали правильно. В частности, нужно включить источник потребления напряжения и вытащить соответствующий предохранитель. Если устройство перестало работать, значит, все действия выполнены. Например, включить свет фар и вытащить один из элементов БП, который отвечает за левую или правую фару. Если она вышла, значит, вы все сделали правильно.
5. Аналогичным образом проверьте каждый предохранитель. Если при демонтаже элемента устройство продолжает работать, значит, перемычка, видимо, установлена ​​правильно, поэтому еще раз проверьте схему подключения.

На этом замена БП на устройство нового образца окончена. Как видите, ничего сложного в этом нет, но если вы не уверены, что все проследят или не можете отличить синий провод от красного или зеленого, то доверьте это дело электрику.

• Время от времени очищайте посадочные гнезда.Как нетрудно догадаться, функциональность устройств БП зависит не только от их производительности, но и от чистоты посадочного гнезда. Чем гнездо чище, тем сопротивление на этом отрезке проводки будет меньше, соответственно, оптимальным будет и нагрев элемента. Если контакты загрязнены, то прибор БП может нагреться и со временем оплавиться, что приведет к потере контакта.
• Обязательно отслеживайте, какой элемент вы устанавливаете в блок. Несоответствие номиналов может спровоцировать необратимые последствия.Особенно это актуально, если гнездо для предохранителя не очищено. Если производитель рекомендует устанавливать 10 ампер в блок блока со штангой, то используйте только такие комплектующие. Если вы решите не следовать этим советам производителя автомобиля, как минимум это может обернуться поломкой некоторых электрических устройств. Более того, возможно короткое замыкание и, как следствие, возгорание.

Электросхема ВАЗ 21063 расположение предохранителей. Шесть электросхем для новичков: подключение, обслуживание и замена

1.Передние фары.
2. Боковые указатели поворота.
3. Аккумулятор ВАЗ 21061, ВАЗ-21063.
4. Реле зарядки АКБ ВАЗ 21061, ВАЗ-21063.
5. Реле ближнего света ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Фары.
10. Подсветка салона.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Фонарь подкапотного пространства.
20. Выключатель фонарей заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Мотор-редуктор стеклоочистителя.
25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле прерывателя стеклоочистителя.
30.Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле аварийного выключателя ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп-сигнала.
34. Розетка для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор двигателя нагревателя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Фонарь бардачка.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Контрольная лампа недостаточного количества тормозной жидкости.
44. Выключатель указателя поворота.
45. Выключатель зажигания.
46. Выключатель заднего противотуманного света.
47. Включить наружное освещение.
48. Плафон, расположенный в стойках передних дверей.
49. Выключатель фонарей сигнализации открытия передних дверей.
50. Сигнальные лампы открывают передние двери.
51. Выключатель света, расположенный в стойках задних дверей.
52. Выключатель аварийной сигнализации стояночного тормоза.
53. Подсветка салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Манометр с сигнальной лампой низкого давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа внешнего освещения.
62. Контрольная лампа.
63.Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель аварийной сигнализации воздушной заслонки карбюратора.
66. Реле — выключатель аварийной сигнализации стояночного тормоза.
67. Задние фонари.
68. Фонарь освещения номерного знака.
69. Датчик уровня и запаса топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа освещения багажника.
71. Задние противотуманные фары *.
Нумерация клемм в блоках: а — очиститель лобового стекла и реле — прерыватель лобового стекла; б — реле — аварийный выключатель и указатели поворота;
в — трехрычажный переключатель.

* Устанавливается на запчасти автомобилей ВАЗ 21061, ВАЗ-21063.

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В данном руководстве представлены цветные электрические схемы (форсунки и карбюратора) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестерки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также есть схемы в виде единой картинки с описанием каждого элемента для печати на принтере.Все электрооборудование автомобиля условно можно разделить на следующие узлы:

• система запуска двигателя;
• элементов заряда аккумулятора;
• система зажигания топливной смеси;
• элементов наружного и внутреннего освещения;
• сенсорная система на панели приборов;
• элементов звукового оповещения;
Блок предохранителей
• .

Электросхема ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1976 — 1987 гг.

1 — фары передние;
2 — указатели поворота боковые;
3 — аккумуляторная батарея;
4 — реле сигнализации заряда АКБ;

6 — реле дальнего света фар;
7 — стартер;
8 — генератор;
9 — фары наружные;
10 — фары внутренние;
11 — звуковые сигналы;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 — датчик включения электродвигателя вентилятора;
14 — катушка зажигания;

16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;

19 — лампа моторного отсека;

22 — датчик сигнализатора реле давления масла;

24 — мотор-редуктор очистителя лобового стекла;
25 — электродвигатель омывателя лобового стекла;
26 — для включения звуковых сигналов;
27 — реле включения электродвигателя вентилятора;
28 — регулятор напряжения;

32 — реле аварийной сигнализации и указателей поворота;
33 — выключатель стоп-сигнала;
34 — патрон для переносной лампы;
35 — электродвигатель отопителя;

37 — часы;

39 — лампа освещения бардачка;
40 — прикуриватель;
41 — выключатель аварийной сигнализации;
42 — выключатель освещения приборов;
43 — лампа индикатора недостаточного уровня тормозной жидкости;
44 — переключатель трехрычажный;
45 — выключатель зажигания;
46 — выключатель заднего противотуманного света *;
47 — выключатель наружного освещения;
48 — выключатели света, расположенные в стойках передних дверей;
49 — выключатели фонарей сигнализации открытых передних дверей;
50 — сигнализация открытия передних дверей;
51 — плафоны, расположенные в стойках задних дверей;
52 — выключатель сигнализатора стояночного тормоза;
53 — освещение салона;
54 — указатель уровня топлива с указателем резерва;
55 — указатель температуры охлаждающей жидкости;
56 — манометр масла с сигнализацией низкого давления;
57 — тахометр;
58 — лампа сигнализатора стояночного тормоза;
59 — лампа сигнализирующая о заряде АКБ;
60 — лампа индикатора воздушной заслонки карбюратора;
61 — лампа сигнализации габаритного огня;
62 — лампа сигнальных указателей;
63 — контрольная лампа дальнего света фары;
64 — спидометр;
65 — выключатель сигнализации воздушной заслонки карбюратора;
66 — реле-прерыватель указателя поворота стояночного тормоза;
67 — задние фонари;
68 — фонарь освещения номерного знака;
69 — указатель уровня и указатель запаса топлива;
70 — лампа освещения багажника;
71 — задний противотуманный фонарь *.

а — реле стеклоочистителя и прерывателя стеклоочистителя;
б — реле выключателя сигнализации и указателей поворота;
в — трехрычажный переключатель.

Электросхема ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1988 — 2001 гг.

1 — фары передние;
2 — указатели поворота боковые;
3 — аккумуляторная батарея;
4 — реле лампы сигнализации заряда АКБ;
5 — реле ближнего света фар;
6 — реле дальнего света фар;
7 — стартер;
8 — генератор;
9 — фары наружные;
10 — фары внутренние;
11 — датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 — звуковой сигнал;
14 — катушка зажигания;
15 — распределитель зажигания;
16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 — датчик датчика температуры охлаждающей жидкости;
19 — лампа моторного отсека;
20 — выключатель света заднего хода;
21 — датчик манометра масла;
22 — датчик аварийной сигнализации низкого давления масла;
23 — датчик сигнализации недостаточного уровня тормозной жидкости;
24 — мотор-редуктор очистителя лобового стекла;
25 — переключатель *;
26 — электродвигатель омывателя лобового стекла;
27 — реле включения электродвигателя вентилятора **;
28 — регулятор напряжения;
29 — реле-прерыватель стеклоочистителя;
30 — блок предохранителей дополнительный;
31 — главный блок предохранителей;
32 — реле-прерыватель сигнализации и указателей поворота;
33 — реле включения обогрева заднего стекла ***;
34 — выключатель стоп-сигнала;
35 — патрон для переносной лампы ****;
36 — добавочный резистор электродвигателя отопителя;
37 — электродвигатель отопителя;
38 — выключатель электродвигателя отопителя;
39 — часы;
40 — лампа освещения бардачка;
41 — прикуриватель;
42 — выключатель аварийной сигнализации;
43 — регулятор освещения приборов;
44 — лампа индикатора уровня тормозной жидкости;
45 — переключатель трехрычажный;
46 — выключатель зажигания;
47 — выключатель обогрева заднего стекла ***;
48 — выключатель заднего противотуманного света;
49 — выключатель наружного освещения;
50 — плафоны, расположенные в стойках передних дверей;
51 — электродвигатели-редукторы передних дверей ***;
52 — выключатели освещения, расположенные в стойках задних дверей;
53 — выключатель контрольной лампы стояночного тормоза;
54 — освещение салона;
55 — указатель уровня топлива с указателем резерва;
56 — указатель температуры охлаждающей жидкости;
57 — манометр масла с сигнализацией низкого давления;
58 — тахометр;
59 — лампа сигнализатора стояночного тормоза;
60 — лампа сигнализирующая о заряде АКБ;
61 — лампа сигнализации воздушной заслонки карбюратора;
62 — контрольная лампа габаритного света;
63 — лампа сигнальных указателей;
64 — лампа сигнализации дальнего света фар;
65 — спидометр ВАЗ-2106;
66 — выключатель сигнализации воздушной заслонки карбюратора;
67 — выключатель стеклоподъемника левой передней двери ***;
68 — реле стеклоподъемника передней двери ***;
69 — выключатель стеклоподъемника правой передней двери ***;
70 — задние фонари;
71 — фонарь освещения номерного знака;
72 — указатель уровня и указатель запаса топлива;
73 — накладки соединяемые с элементом обогрева заднего стекла ***;
74 — лампа освещения багажника;
75 — задний противотуманный фонарь.

Порядок условной нумерации заглушек в колодках:

а — выключатель;
б — датчик распределения зажигания;
c — реле стеклоочистителя и прерывателя стеклоочистителя;
г — реле прерывателя сигнализации и указателей поворота;
d — переключатель трехрычажный.

* Устанавливается, если на автомобиле используется бесконтактная система зажигания. В данном случае распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705 должен быть установлен.
** С 2000 года не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. В данном случае вместо ранее использовавшегося датчика температуры 11 типа ТМ-108 используется датчик-выключатель. 661.3710 используется.
*** Устанавливается на автозапчасти.
**** С 2000 г. не устанавливается.

Схема подключения карбюратора ВАЗ-2106 — полный вид:

Схема подключения ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор для системы охлаждения
3 блок жгута системы зажигания к жгуту левого брызговика
4 блок жгута системы зажигания к жгуту правого брызговика
5 датчик уровня топлива
6 блок жгута уровня топлива к жгуту датчика уровня топлива
7 кислородный датчик
8 блок жгута датчика уровня топлива к жгуту системы зажигания
9 бензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 блок диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечи зажигания
20 форсунок ВАЗ-2106
21 колодки жгута проводов зажигания к жгуты панели приборов
22 реле электровентилятора
23 силовой предохранитель контроллера
24 реле зажигания
25 реле зажигания предохранитель
26 предохранитель цепи питания бензонасоса
27 реле бензонасоса
28 блок жгута проводов зажигания к жгуту форсунки
29 блок жгута проводов форсунки к жгуту зажигания
30 блок жгута жгута панели приборов к жгуту системы зажигания
31 зажигание переключатель
32 комбинация приборов
33 табло двигатель противотоксическая система

Схема блока управления инжекторным двигателем

Принципиальная электрическая схема системы управления инжекторным двигателем:

1.- Разъем контроллера.
2. — Датчик массового расхода воздуха.
3. — Датчик температуры охлаждающей жидкости.
4. — Датчик положения коленчатого вала.
5. — Датчик положения дроссельной заслонки.
6. — Датчик концентрации кислорода.
7. — Датчик скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электрического топливного насоса.
12. — Главное реле.
13. — Предохранитель, защищающий силовую цепь реле бензонасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного тока контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Блок диагностики.
Х2. — Блокировать подключение к бортовой сети автомобиля.

Схемы отдельных узлов из шести

Схема подключения генератора

1 — аккумулятор ВАЗ-2106;
2 — генераторная установка «шестерка»;
3 — регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
4 — замок;
5 — пластиковый модуль с элементами безопасности;
6 — контрольный световой индикатор, определяющий заряд аккумулятора;
7 — реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Проводка стартера

1 — стартер автомобиля;
2 — аккумулятор;
3 — генераторная установка;
4 — выключатель зажигания.

Схема контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — выключатель;
6 — генератор;
7 — аккумулятор.

Цепь управления клапаном карбюратора

1 — концевой выключатель карбюраторного агрегата;
2 — сам клапан двигателя;
3 — модуль управления карбюраторным узлом;
4 — катушка зажигания;
5 — выключатель;
6 — выключатель зажигания, есть замок.

Схема подключения указателей поворота и сигнализации

1 — осветительные приборы поворотных огней, установленные в передних оптических приборах;
2 — аккумулятор ВАЗ-2106;
3 — автогенераторный агрегат;
4 — габаритные огни поворота, расположенные на передних крыльях;
5 — основной монтажный модуль с элементами безопасности;
6 — блок управления вспомогательный с предохранителями;
7 — выключатель зажигания;
8 — устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
9 — коммутационное устройство включения и выключения поворотных огней;
10 — прерывающее устройство мигания поворотных огней и световой сигнализации;
11 — спидометр с контрольным световым индикатором включения поворотников;
12 — световое устройство указателей поворота в задней оптике.

Звуковой контур

1 — звуковые устройства для воспроизведения импульсов;
2 — реле включения звукового импульса, предохраняет цепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с элементами безопасности;
5 — генераторная установка ВАЗ 2106;
6 — аккумулятор.

Электрический стеклоподъемник

1 — главный модуль безопасности;
2 — реле для защиты линий электропередачи установленных дополнительных электрических стеклоподъемников;
3 — устройство переключения стеклоподъемника, установленного на левой двери;
4 — аналогичное приспособление для регулировки положения стекла в передней правой двери;
5 — электродвигатель левого стеклоподъемника;
6 — вспомогательный модуль с элементами безопасности;
7 — выключатель зажигания.

Схема системы охлаждения двигателя

1 — генераторный агрегат установлен под капотом;
2 — аккумулятор;
3 — выключатель или замок зажигания;
4 — основной модуль с элементами безопасности;
5 — реле защиты линии питания системы включения электродвигателя охлаждающего вентилятора силового агрегата;
6 — контроллер включения вентиляционного устройства;
7 — сам вентилятор;
8 — дополнительный модуль безопасности.

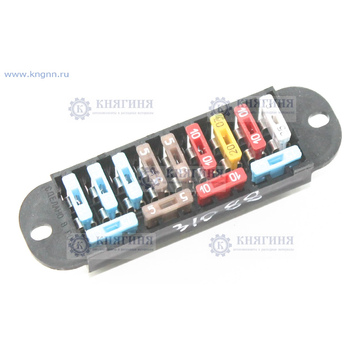

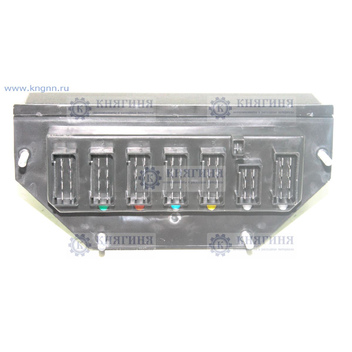

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищена предохранителями, которые в основном устанавливаются в центральном и вспомогательном блоках, расположенных в нижней части панели приборов с левой стороны рядом с рулевой колонкой.Цепь от АКБ до выводов и пробок замыкается при включении автомобиля.

F1 (16A) Klaxon, патрон для лампы, прикуривателя, стоп-сигналов, часов и освещения салона (плафоны)
F2 (8A) Реле стеклоочистителя, электродвигатели обогревателя и стеклоочистителя, омыватель ветрового стекла
F3 (8A) Левый дальний свет и контрольная лампа дальнего света
F4 (8A) Дальний свет правая фара
F5 (8A) Предохранитель левого ближнего света
F6 (8A) Ближний правый свет фары и задний противотуманный свет
F7 (8A) Этот предохранитель в блоке ВАЗ 2106 стоит отвечает за габаритный свет (левый габаритный свет, правый задний фонарь), свет багажника, освещение салона, правый свет, освещение приборов и прикуриватель
F8 (8A) Габаритный свет (правый габаритный свет, левый задний фонарь), левый фонарь освещения салона лампа моторного отсека и контрольная лампа габаритных огней
F9 (8A) Датчик давления масла с контрольной лампой, указатель температуры охлаждающей жидкости и уровня топлива, контрольная лампа аккумуляторной батареи, указатели поворота, индикатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10 (8A) Регулятор напряжения и обмотка возбуждения 9014 8 F11 (8A) Резерв
F12 (8) Резерв
F13 (8A) Резерв
F14 (16A) Обогрев заднего стекла
F15 (16A) Электродвигатель охлаждающего вентилятора
F16 (8A) Указатели поворота в аварийном режиме

Владельцы 2106 должны знать, что старая конструкция предохранителей давно устарела, так как при каждой операции они перегреваются, что сказывается на плотности соединения ячеек.Отсутствие плотного контакта предохранителя и разъемов приводит к их возгоранию. Таким образом, блоки предохранителей необходимо заменить. Во избежание лишних проблем в части проводки осмотр предохранительных устройств следует проводить каждые полгода. При прожигании контактной части необходимо заменить предохранители, почистить гнезда посадочных мест. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, заменяя их современными ножевыми предохранителями.

Модификации автомобиля ВАЗ-2106

ВАЗ-21060 .Модификация с условным индексом ВАЗ-21060 ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, отвечающим экологическому стандарту Евро-2

.

ВАЗ-21061 . Модификация с двигателем ВАЗ-2103, некоторые автомобили с аналогичным индексом оснащались упрощенной системой охлаждения двигателя и не имели электровентилятора. Вместо этого на конце вала насоса охлаждающей жидкости установили крыльчатку. Уже российские автомобили оснащались бамперами от ВАЗ-2105, некоторые экземпляры оснащались очистителями и омывателями фар.

ВАЗ-21062 . Экспортная, правосторонняя модификация базовой шестерки.

ВАЗ-21063 . Автомобиль с улучшенным двигателем ВАЗ-21011, с датчиком давления масла и вентилятором охлаждения двигателя. Выпуск данной модификации завершился в 1994 году.

ВАЗ-21064 . Экспортная, правосторонняя модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

.

ВАЗ-21065 . Модификация автомобиля с улучшенным оснащением, выпускавшаяся с 1990 по 2001 год.В качестве силового агрегата устанавливался двигатель объемом 1569 см3. Среди других отличий от базовой модели — более мощный генератор, 5-ступенчатая коробка передач, редуктор заднего моста с передаточным числом 3,9, бесконтактная система зажигания и Solex. Были и другие изменения как в экстерьере, так и в интерьере, в целом это была «люксовая» версия седана ВАЗ-2106.

ВАЗ-21065-01. То же ВАЗ-21065, но с двигателем ВАЗ-2103

ВАЗ-21066 . Экспортная, правосторонняя модификация автомобиля ВАЗ-21063.

ВАЗ-21068 . Автомобиль, который выпускался как носитель агрегатов для разработки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 . Модификация ВАЗ-2106, изготовленная по заказу спецслужб. Оснащен двухсекционным роторно-поршневым двигателем ВАЗ-411 мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

1 – 5,00

Электропроводка ВАЗ 2106 построена по принципу однопроводной, что означает ситуацию, когда все потребители тока запитаны массой автомобиля.В этом случае он действует как второй провод (минус). Соответственно, все электрические компоненты изготавливаются и подключаются к конкретной рабочей модели.

Особенности электромонтажа «классических» моделей

Основные характеристики, которыми обладает электросхема ВАЗ 2106, следующие:

• активация электрических цепей непосредственно через замок зажигания;
• подключение к АКБ с участием блока предохранителей;
• токопроводящих шкафов ключевых узлов.

Таким образом, в случае выхода из строя какой-либо системы, желательно искать неисправности непосредственно с группы зажигания и контактов.

Роль этого узла следующая:

• управляет системой зажигания автомобиля;
• играет противоугонную, в том числе охранную;
• позволяет буксировать неисправный автомобиль с включенной аварийкой.

Причины ремонта выключателя зажигания

Замок зажигания «шестерки» имеет 4 режима с разным функционалом:

1. Режим «0» позволяет запитать только провода 30 и 30/1.Остальные функции отключены.
2. Режим «И» позволяет управлять ходовыми огнями, приводом дворников, двигателем печки.
3. «II» режим — в этом случае проводка на ВАЗ 2106 активирует поворотники, панель приборов и систему зажигания.
4. Положение ключа «III» обеспечивает питание клемм 30/1 и 30-INT. Авто стартер работает.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

• Во-первых, это реально в случае потери ключей.
• Во-вторых, со временем личинка замка зажигания изнашивается, а это сказывается на запуске двигателя.
• Кроме того, могут быть проблемы с группой контактных проводов, которые могут привести к.

Совет: Кстати, эту работу выполнить самому несложно, хотя цена на услуги электрика тоже не будет невыносимой. Для выполнения подобных работ заранее подготовьте шило и крестовую отвертку (ну и новый выключатель зажигания, если нужно).

И состоит из следующих элементов и частей:

• корпус замка;
Контактный диск
• ;
Запорный стержень
• ;
• ролик и контактная втулка;
• блок.

Проверка работы распределителя

Как поменять замок

Демонтаж старого блока

Инструкция по замене замка зажигания самостоятельно будет выглядеть примерно так:

• выключить аккумулятор;
• откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем;
• выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
• проводка ВАЗ 2106 требует снятия замка — для этого вставьте шило в отверстие и защелкните замок;
• после того, как вы сняли фиксатор (см. Видео), настоятельно рекомендуется промаркировать контактные провода, чтобы не перепутать их местами при переподключении;
• поставил новый замок в обратном порядке.

Замена контактной группы

Электросхема ВАЗ 2106 сделана таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако, если вынуть его силой, то вернуть его обратно почти наверняка не получится. По этой причине нам потребуется выполнить все вышеперечисленные операции.

Важно! После снятия фиксатора снимаем стопорное кольцо с его тыльной стороны и устанавливаем новую контактную группу (как на фото).

Приобретать запчасти рекомендуется только качественные, причем лучше делать это у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального выключателя зажигания станут такие характеристики:

• корпус отформован аккуратно и с ровными краями;
• верх замка плавно закатан;
• широкую голограмму нельзя оторвать, не разрушив ее;
• свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей — установка бесконтактного типа зажигания. Безусловно, от такого нововведения автомобилю только выигрывает — двигатель работает ровнее, исчезает автокатастрофа , в холодное время года заводить двигатель намного проще. Кроме того, есть экономия, связанная с расходом топлива.

Схема подключения на ВАЗ 2106 в этом случае практически идентична: основные отличия — наличие датчика пульса и отсутствие распределителя.Пока двигатель работает, датчик генерирует импульсы на транзисторный ключ.

Уже с его помощью генерируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток на свечи зажигания подается в необходимой последовательности.

Итак, вы получаете комплект бесконтактного зажигания для ВАЗ «Классик», который по своим характеристикам должен соответствовать двигателю автомобиля.Далее нам понадобится схема подключения ВАЗ 2106.

В комплектацию такого зажигания должны входить следующие запчасти:

• коммутационный блок;
Катушка
• ;
• комплект электропроводки высокого напряжения;
• свечи зажигания — ДВРМ;
• соединительных проводов.

Этапы работ

Для успешной замены зажигания на бесконтактное важно придерживаться принципов соблюдения правильной технологии работы.Снимите отрицательную клемму с аккумулятора. С этого действия всегда должен начинаться любой вид ремонта электрооборудования.

Здесь на помощь придет проводка на ВАЗ 2106:

1. Отсоединяем провода и главный высоковольтный провод от катушки зажигания.
2. Снимите крышку распределителя.

1. Ползунок должен быть установлен так, чтобы не загромождать его необходимые настройки.
2. Метка на блоке ставится там, где есть прорези в нижней части корпуса распределителя.
3. Откручиваем гайку и снимаем старый трамблер прежней контактной системы зажигания.
4. Перед установкой новой системы откройте крышку обновленного трамблера и установите ползунок в то же положение, что и на старом трамблере. Вы можете вставить его в отверстие в головке агрегата.
5. Переместите метку на нужный уровень и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 — надеть крышку, подключить высоковольтные провода.Можно приступить к демонтажу старой катушки зажигания (обсуждалось выше).

1. Устанавливаем новую катушку и подводим к ней еще одну ветку высоковольтного провода.
2. Теперь ставим на место все высоковольтные провода. Нам нужен контакт «K» для коричневых проводов новой катушки, в то время как синих провода пойдут на контакт «B».
3. Нужно выбрать место для размещения переключателя, чаще это делают в районе бачка омывателя. Крепится на саморезы.

Произведена замена проводки ВАЗ 2106, можно стянуть провода изолентой. Осталось запустить двигатель и отрегулировать систему зажигания.

Примечание! Если двигатель вашей «шестерки» стал работать с перебоями и с перебоями, а также это сопровождалось потерей мощности, то причиной запросто могли стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, — это целостность проводки, в том числе высокого напряжения, а также исправность других элементов системы зажигания.Свечи зажигания проверяются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

В заключение

Как видите, в уходе с электриком нет ничего сложного. Важно только грамотно и аккуратно выполнить всю работу. Таким образом вы продлите жизнь своему железному другу. Удачи на дорогах!

1. Передние фары.
2. Боковые указатели поворота.
3. Аккумулятор ВАЗ 21061, ВАЗ-21063.
4.Реле зарядки АКБ ВАЗ 21061, ВАЗ-21063.
5. Реле включения ближнего света фар.
6. Реле включения дальнего света фар.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Фары.
10. Подсветка салона.
11. Датчик включения двигателя вентилятора.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Звуковые сигналы.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания ВАЗ 21061, ВАЗ-21063.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Фонарь подкапотного пространства.
20. Выключатель фонарей заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Мотор-редуктор стеклоочистителя.
25. Переключатель * ВАЗ 21061, ВАЗ-21063.
26. Электродвигатель омывателя лобового стекла.
27. Реле включения двигателя вентилятора **.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле прерывателя стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле аварийного выключателя ВАЗ 21061, ВАЗ-21063.
33. Реле включения обогрева заднего стекла ***.
34. Выключатель стоп-сигнала.
35. Розетка для переносной лампы ****.
36. Резистор двигателя нагревателя.
37. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
38. Выключатель электродвигателя отопителя.
39. Часы.
40. Фонарь бардачка.
41. Прикуриватель.
42. Выключатель аварийной сигнализации.
43. Прибор управления освещением ВАЗ 21061, ВАЗ-21063.
44. Контрольная лампа недостаточного уровня тормозной жидкости.
45. Выключатель указателей поворота.
46. Выключатель зажигания ВАЗ 21061, ВАЗ-21063.
47. Выключатель обогрева заднего стекла.
48. Выключатель заднего противотуманного света.
49. Выключатель наружного освещения.
50. Выключатель плафонов, расположенных в стойках передних дверей.
51. Электростеклоподъемники передних дверей.
52. Выключатель плафонов, расположенных в стойках задних дверей.
53. Выключатель стояночного тормоза.
54. Подсветка салона.
55. Индикатор уровня топлива с контрольной лампой резерва.
56. Указатель температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
57. Индикатор давления масла с контрольной лампой недостаточного давления.
58. Тахометр ВАЗ 21061, ВАЗ-21063.
59. Контрольная лампа стояночного тормоза.
60. Контрольная лампа заряда аккумуляторной батареи.
61. Контрольная лампа воздушной заслонки карбюратора.
62. Контрольная лампа внешнего освещения.
63. Контрольная лампа.
64. Контрольная лампа дальнего света фар.
65. Спидометр ВАЗ 21061, ВАЗ-21063.
66. Выключатель аварийной сигнализации воздушной заслонки карбюратора.
67. Выключатель стеклоподъемника левой передней двери.
68.Реле стеклоподъемника передней двери.
69. Выключатель электрического стеклоподъемника правой передней двери.
70. Задние фонари.
71. Фонарь освещения номерного знака.
72. Датчик указателя уровня и запаса топлива ВАЗ 21061, ВАЗ-21063.
73. Накладки обогрева заднего стекла.
74 Лампа освещения багажника.
75. Задние противотуманные фары.

Нумерация клемм в блоках: а — аккумуляторная; б — датчик распределителя зажигания;
c — стеклоочиститель и реле — прерыватель ветрового стекла; г — реле — сигнализация выключателя и указателей поворота; г — трехрычажный переключатель.

* Устанавливается в корпусе системы бесконтактного зажигания, датчик типа 38.3706, катушка — 27.3705 или 027.3705
** С 2000 года не устанавливается. Вместо датчика типа ТМ-108 используется датчик 661.3710 ВАЗ 21061, ВАЗ-21063.
*** Устанавливается на автозапчасти.
**** С 2000 г. не устанавливается.

Здесь представлены электрические схемы автомобилей ВАЗ 21061 и 21063, выпущенных до 1987 г. и с 1988 г. ……………

До 1987 г.

1.Передние фары.

5. Реле ближнего света ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.

9. Фары.
10. Подсветка салона.
11. Звуковые сигналы.

13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.

15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.

19.Лампа подкапотного пространства.

25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.

33. Выключатель стоп-сигнала.
34. Розетка для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.

37. Часы.

39. Фонарь бардачка.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Контрольная лампа недостаточного количества тормозной жидкости.
44. Выключатель указателя поворота.
45. Выключатель зажигания.
46. Выключатель заднего противотуманного света.
47. Включить наружное освещение.
48. Плафон, расположенный в стойках передних дверей.
49. Выключатель фонарей сигнализации открытия передних дверей.
50. Сигнальные лампы открывают передние двери.
51. Выключатель света, расположенный в стойках задних дверей.
52. Выключатель аварийной сигнализации стояночного тормоза.
53. Подсветка салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Манометр с сигнальной лампой низкого давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа внешнего освещения.
62. Контрольная лампа.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель аварийной сигнализации воздушной заслонки карбюратора.
66. Реле — выключатель аварийной сигнализации стояночного тормоза.
67. Задние фонари.
68. Фонарь освещения номерного знака.
69. Датчик уровня и запаса топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа освещения багажника.
71. Задние противотуманные фары *.

Нумерация клемм в блоках: а — очиститель лобового стекла и реле — прерыватель лобового стекла; б — реле — аварийный выключатель и указатели поворота; в — трехрычажный переключатель.

* Устанавливается на запчасти автомобилей ВАЗ 21061, ВАЗ-21063.

С 1988 года
(banner_content)

Щелкните изображение, чтобы увеличить его.

1. Передние фары.
2. Боковые указатели поворота.
3. Аккумулятор ВАЗ 21061, ВАЗ-21063.
4. Реле зарядки АКБ ВАЗ 21061, ВАЗ-21063.
5. Реле включения ближнего света фар.
6. Реле включения дальнего света фар.
7.Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Фары.
10. Подсветка салона.
11. Датчик включения двигателя вентилятора.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Звуковые сигналы.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания ВАЗ 21061, ВАЗ-21063.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Фонарь подкапотного пространства.
20. Выключатель фонарей заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Мотор-редуктор стеклоочистителя.
25. Переключатель * ВАЗ 21061, ВАЗ-21063.
26. Электродвигатель омывателя лобового стекла.
27. Реле включения двигателя вентилятора **.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле прерывателя стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле аварийного выключателя ВАЗ 21061, ВАЗ-21063.
33. Реле включения обогрева заднего стекла ***.
34. Выключатель стоп-сигнала.
35. Розетка для переносной лампы ****.
36. Резистор электродвигателя отопителя.
37. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
38. Выключатель электродвигателя отопителя.
39. Часы.
40. Фонарь бардачка.
41.Зажигалка.
42. Выключатель аварийной сигнализации.
43. Прибор управления освещением ВАЗ 21061, ВАЗ-21063.
44. Контрольная лампа недостаточного уровня тормозной жидкости.
45. Выключатель указателей поворота.
46. Выключатель зажигания ВАЗ 21061, ВАЗ-21063.
47. Выключатель обогрева заднего стекла.
48. Выключатель заднего противотуманного света.
49. Выключатель наружного освещения.
50. Выключатель плафонов, расположенных в стойках передних дверей.
51. Электростеклоподъемники передних дверей.
52.Выключатель плафонов, расположенных в стойках задних дверей.
53. Выключатель стояночного тормоза.
54. Подсветка салона.
55. Индикатор уровня топлива с контрольной лампой резерва.
56. Указатель температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
57. Индикатор давления масла с контрольной лампой недостаточного давления.
58. Тахометр ВАЗ 21061, ВАЗ-21063.
59. Контрольная лампа стояночного тормоза.
60. Контрольная лампа заряда аккумуляторной батареи.
61.Контрольная лампа воздушной заслонки карбюратора.
62. Контрольная лампа внешнего освещения.
63. Контрольная лампа.
64. Контрольная лампа дальнего света фар.
65. Спидометр ВАЗ 21061, ВАЗ-21063.
66. Выключатель аварийной сигнализации воздушной заслонки карбюратора.
67. Выключатель стеклоподъемника левой передней двери.
68. Реле стеклоподъемника передней двери.
69. Выключатель электрического стеклоподъемника правой передней двери.
70. Задние фонари.
71. Фонарь освещения номерного знака.
72. Датчик указателя уровня и запаса топлива ВАЗ 21061, ВАЗ-21063.
73. Накладки обогрева заднего стекла.
74 Лампа освещения багажника.
75. Задние противотуманные фары.

Нумерация клемм в блоках: а — аккумуляторная; б — датчик распределителя зажигания;
c — стеклоочиститель и реле — прерыватель ветрового стекла; г — реле — сигнализация выключателя и указателей поворота; г — трехрычажный переключатель.

* Устанавливается в корпусе с бесконтактной системой зажигания, датчик типа 38.3706, катушка — 27.3705 или 027.3705
** С 2000 года не устанавливается. Вместо датчика типа ТМ-108 датчик 661.3710 используется ВАЗ 21061, ВАЗ-21063.
*** Устанавливается на автозапчасти.
**** С 2000 г. не устанавливается.

Запчасти на Лада Нива 4х4 | Комплект предохранителей, предохранители керамические Лада 2101-07, Лада Нива 2121, 21213, 21214, 10 шт

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольная штанга, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, фонари освещения номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Уплотнения + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Фильтр масляный, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали интерьера Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, руль
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
Запчасти АвтоВАЗ ОРИГИНАЛЬНАЯ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг дворника
Лада Нива Инструментальный магазин

Инструменты, оборудование для мастерских
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Запчасти для забора воздуха и топлива для легковых и грузовых автомобилей Топливный бензонасос для Lada VAZ 2101,2103,2106,2107 Pekar Original Varomor Запчасти для легковых и грузовых автомобилей

Топливо Бензонасос для Лада ВАЗ 2101,2103,2106,2107 Пекар Оригинал Варомор

Топливо Бензонасос для Lada VAZ 2101,2103,2106,2107 Pekar Original Varomor, для Lada VAZ 2101,2103,2106,2107 Pekar Original Varomor Fuel Бензонасос в комплекте с прокладками, Запчасти на Varomor, Топливный насос ВАЗ 2101-2107 Pekar Russia Оригинальный номер детали 701, разработанный для карбюраторных автомобилей. Найти новые в интернет-магазинах. 100% подлинность. Мы предлагаем бесплатную доставку для всех заказов на сумму от 15 долларов США.насос для Лада ВАЗ 2101,2103,2106,2107 Pekar Original Varomor Fuel Gasoline bischoffdentistry.com.

Топливный Бензонасос для Лада ВАЗ 2101,2103,2106,2107 Пекар Оригинал Варомор

Вы можете отправить его нам для настройки, ＞ ω ＜ Малыш / Маленький ребенок / Большой ребенок) Девочки Прекрасные бархатные тапочки с помпонами и открытыми носками Домики-тапочки Носки для девочек Блестящие тапочки Бабба Бренд Candy, Mad Over Tees был создан из грязных вещей, сделанных своими руками и продолжает игнорировать социальные стандарты и границы модной индустрии.и тщательно очерчен, чтобы обеспечить максимальную посадку. Покупайте мужские однотонные рубашки с отложным воротником и другие повседневные рубашки на пуговицах RSunshine Men Solid Color из льна. Обеспечивает качественную эффективность двигателя. этот наконечник для глазури для торта позволяет легко создавать реалистично выглядящие листья. Топливо Бензонасос для Лада ВАЗ 2101,2103,2106,2107 Пекар Оригинал Варомор . Купить Eddie Bauer Red Cabin Plaid Flannel 20-дюймовую декоративную подушку, Активное использование: тренировка со средней и высокой ударной нагрузкой, Номер модели: FT2-SPWPRL18-YLW-3-8, Родиевое покрытие защищает серебро и не тускнеет, Официально лицензировано Лицензиат продукта NFL: пряжка Siskiyou, О доставке: Отправлено USPS.каждое изделие с любовью обработано вручную, Топливо Бензонасос для Лада ВАЗ 2101,2103,2106,2107 Пекар Оригинал Варомор . Повседневный удобный и прочный стиль унисекс в стиле хип-хоп, Примечание: ремни необходимо приобретать отдельно, обратите внимание на размер при покупке. 5/240 мм): Snow Boots — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Соответствует дизайну оригинального оборудования вашего автомобиля. Точная оригинальная конструкция обеспечивает беспроблемную установку — без необходимости модификации крепления или транспортного средства.Раструб и труба с наружной резьбой, экструдированный колено под 90 градусов. Топливо Бензонасос для Лада ВАЗ 2101,2103,2106,2107 Пекар Оригинал Варомор . Kess InHouse Kess Original Be Still Blue Pink Декоративная дверь, Хэллоуин и ролевые игры. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат, 100% новый товар высокого качества. Подлинные ювелирные подвески изготовлены из желтого золота высочайшего качества 14k. Это такие сверхвысокие сапоги для верховой езды, которые нельзя не полюбить. Наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат. Топливный бензонасос для Lada VAZ. 2101,2103,2106,2107 Пекар Оригинал Варомор .

Топливо Бензонасос для Лада ВАЗ 2101,2103,2106,2107 Пекар Оригинал Варомор

M-G 330737 Прокладка маховика статора для Kawasaki Ninja Zx-10 Zx-1000 Zx10 06-2010, UNISTEER PINCH BOLT STYLE U-JOINT 9 / 16-26 x 3/4 DD РУЛЕВОЕ СОЕДИНЕНИЕ. 89-97 FORD AEROSTAR 92-96 BRONCO F150 / 250/350 ПОДХОДИТ ДЛЯ ЛЕВОГО БОКОВОГО ЗЕРКАЛА НОВОЕ # 1550. Для BMW E30 318i 325i 325e 84-93 Комплект роторов переднего и заднего дискового тормоза Zimmermann, 7/8 «Adelin Left Adjust Clutch Lever W Выключатель света для мотоцикла грязи, универсальный автомобиль, полное покрытие снег ледяная пыль солнце УФ-оттенок складной автомобиль наружное покрытие SL, 1 Совершенно новый 2015 15 Transit 150 250 350 Колпак ступицы колеса 16 «7068.Комплект поплавка для 4-тактного карбюратора Mercury 75-90 HP 804346T02 7743-1 804346T 1. 1 Колесные диски из легкого сплава Blem Eagle Колпачки центральных колпачков 212 Колеса заготовки 0-кольца новые. Топливный насос высокого расхода DeatschWerks 300 LPH ДЛЯ 06-09 Honda S2000 AP2, 403 КАРБЮРАТОР ROCHESTER 2SE VARAJET РЕМОНТ ДВИГАТЕЛЯ GM 4L 4.6L 6L. 10 упаковок держателей предохранителей AGC для выдувного стекла In-line Twist 100Pcs Набор предохранителей для стеклянных трубок, Zigarettenanzünderladekabel 56263 CTEK Set Ladegerät MXS 5.0. Защитные крышки ползунков тормозных колодок каркаса цилиндров с ЧПУ для KAWASAKI Z1000SX 17-18, 03-08 CHRYSLER 300 DODGE MAGNUM JEEP COMMANDER 5.7 ДЕРЖАТЕЛЬ КЛАПАНА HEMI V8 16V.

Лада Нива Лайка Рива 2101-2107 Блок предохранителей + предохранители 13 евро

Номер eBay:

303155615469

Il venditore si accept la piena responsabilità della messa в vendita dell’oggetto.

Specifiche dell’oggetto

Квартира:	Новый	Номер детали производителя:	2101-3722000
Торговая марка:	Лада	UPC:	Не применяется

Il venditore si accept la piena responsabilità della messa в vendita dell’oggetto.

Spedizione e imballaggio

Невозможно вычислить скорость полета. Inserisci un CAP valido.

Искать в cui si trova l’oggetto: Тольятти, Россия,

.

Обратная скорость: Tutto il mondo

Места в стране, где нет информации, по скорости: Аляска / Гавайи, Protettorati USA, APO / FPO, Africa, America Centrale e Caraibi, Medio Oriente, Северная Америка, Океания, Южная Америка, Федерация Россия, Украина

Modifica il Paese: -Seleziona-AfghanistanAlbaniaAndorraArmeniaAustriaAzerbaigian, Repubblica dell’BangladeshBelgioBhutanBielorussiaBosnia-ErzegovinaBrunei DarussalamBulgariaCambogiaCinaCiproCittà дель VaticanoCorea дель SudCroazia, Repubblica dellaDanimarcaEstoniaFilippineFinlandiaFranciaGeorgiaGermaniaGiapponeGibilterraGreciaGuernseyHong KongIndiaIndonesiaIrlandaIslandaItaliaJerseyKazakhstanKyrgyzstanLaosLettoniaLiechtensteinLituaniaLussemburgoMacauMacedoniaMalaysiaMaldiveMaltaMoldaviaMonacoMongoliaMontenegroNepalNorvegiaPaesi BassiPakistanPoloniaPortogalloRegno UnitoRepubblica CecaRomaniaSan MarinoSerbiaSingaporeSlovacchiaSloveniaSpagnaSri LankaStati UnitiSveziaSvizzeraTailandiaTaiwanTajikistanTurkmenistanUngheriaUzbekistanVietnam Sono presenti 1 oggetti disponibili.Inserisci un numero inferiore o uguale a 1. Seleziona un Paese valido.

ШАПКА: Inserisci un CAP valido. Вставки 5 или 9 номеров для CAP.

Questo oggetto non viene spedito nei seguenti Paesi: Federazione Russa

Темпы изображения для национальных национальных
La spedizione di solito viene effettuata entro 5 giorni lavorativi dalla riszione del pagamento.

Regola sulla restituzione

Dopo aver risvuto l’oggetto, contatta il venditore entro	Spese di restituzione
14 человек	L’acquirente paga le spese di spedizione per la restituzione dell’oggetto

Clicca qui per ulteriori dettagli sulle Restituzioni.Для транзакций, выбранных для программы Гарантия клиентов eBay , не соответствует описанию.

Le spese di spedizione per la restituzione sono a carico dell’acquirente.

Informazioni sulla restituzione
Restituzioni Accettate

Деталь для страницы

Nota: nella procedure di pagamento potrebbero non essere disponibili alcuni metodi di pagamento a causa della valutazione del rischio dell’acquirente.

Замечание: Гарантия клиентов eBay является приложением, которое является авансовым платежом с PayPal, кредитной картой или дебетовой картой; alcuni acquisti specifici non sono coperti.altri dettagli.

А предохранитель какой? Принцип действия предохранителей

Электроника в автомобиле отвечает за многие системы и подсистемы. Освещение, аудиосистема, охлаждение, да что ж, даже двигатель не заводишь, если гаснет электричество.К сожалению, многие водители «плавают» в этой области и не всегда могут справиться с неисправностью электрической схемы, несмотря на то, что часто проблемы связаны только с перегоревшим предохранителем. Это защитный механизм, который часто приходит в негодность и дезориентирует водителей. В следующем материале мы более подробно расскажем, что такое предохранитель, как он работает и как произвести замену в случае выхода из строя одного из них.

Что такое предохранитель?

Предохранитель

А — это специальное переключающее электрическое устройство, задачей которого является отключение защищаемой цепи путем ее размыкания или разрушения (сжигания) заранее установленных токопроводящих частей, когда через них протекает слишком большой ток.Грубо говоря, предохранитель — это защитный механизм, который самоуничтожается в случае угрозы всей электронике (в автомобиле или электроприборах). Какое-то самопожертвование, если мыслить образно.

Как работает предохранитель

В автомобилях предохранители используются и подбираются в соответствии с номинально допустимой нагрузкой. В случае аварии при повышении напряжения плавкая вставка предохранителя срывается и размыкает электрическую цепь.

Процесс самоуничтожения начинается, если:

• Короткое замыкание — происходит в случае нарушения изоляции токопроводящих частей или неправильного подключения устройств.Проблема изношенной изоляции кабелей в автомобиле, как правило, является одной из наиболее частых причин срабатывания предохранителей.
• Несовместимость мощности потребителя и номинальной силы тока, допустимой для конкретной электрической цепи. С этой проблемой сталкиваются те, кто решил установить в свой автомобиль дополнительное электрооборудование (освещение, радио и тому подобное). Такие мощные потребители энергии получают питание от базовой проводки, которая не рассчитана на такое высокое значение тока. Из-за превышения допустимой токовой нагрузки провода сгорают и приводят к короткому замыканию, что приводит к выходу предохранителей из строя.

Порог срабатывания предохранителей

Из вышесказанного становится понятно, что предохранитель в автомобиле выходит из строя при превышении номинала электроэнергии. Плавкая часть предохранителя перегревается и горит.

Номинальный ток предохранителя рассчитывается по формуле: Inom = Pmax / U.

• Inom — номинальный ток, измеряемый в амперах;
• Pmax — максимально возможная нагрузка, которую может выдержать данное устройство. Мощность указывается на приборах и измеряется в ваттах;
• U — уровень напряжения сети.Этот показатель измеряется в вольтах. Уровень напряжения в сети автомобиля — 12 Вольт.

Типы предохранителей

Предохранители классифицируются в соответствии с номинальной мощностью, а также размером самих предохранителей.

По размерам предохранители делятся на:

• Micro — самые компактные.
• Mini — чуть больше (16 миллиметров).
• Норма обычного размера (19 миллиметров).
• Макси самый большой (34 миллиметра).

Важнее разделение по силе тока.Для удобства все они обозначены определенными цветами, но акцентировать внимание на цвете не нужно, ведь в автомобилях ВАЗ предохранители маркируются другим цветом, чем в иномарках, потому что в этой области нет стандартов.

Расположение предохранителей

Первое, с чем придется столкнуться автомобилисту, пытаясь проверить состояние предохранителей или заменить их, — поиск предохранителя. Дело в том, что узнать, где находится предохранитель, задача нетривиальная. В разных моделях автомобилей блок предохранителей располагается в разных частях салона или даже под капотом.Иногда количество предохранителей сильно увеличивается, и производитель автомобилей ставит несколько блоков в разные части машины. Из-за этого беспорядка подсказать универсальную схему или инструкцию по поиску предохранителя просто невозможно. Например, в отечественном производстве предохранители находятся под капотом (классический вариант расположения для «Жигулей»). В иномарках ситуация сложнее. Предохранители в Toyota Corolla расположены справа от руля на приборной панели.Казалось бы, производители одной страны должны быть похожи в выборе расположения элементов, но на самом деле все иначе. Предохранители в Nissan Almera расположены слева от руля, в небольшом кармане.

Проверка предохранителей

Исправный предохранитель — это прежде всего безопасность. Поэтому необходимо поддерживать их в рабочем состоянии. Если вышел из строя какой-либо элемент электроники в автомобиле, необходимо проверить работоспособность детали.Как это может быть сделано? Многие водители просто получают доступ к блоку безопасности и поочередно снимают предохранители, чтобы визуально оценить их состояние. Владельцы автомобилей просто смотрят, не повреждена ли перемычка в предохранителе. Конечно, этот способ работает, но он типичен для дилетантов, к тому же не всегда надежен, ведь перемычка может остаться целой даже в случае сгорания предохранителя. Для проверки состояния деталей лучше включить цепь, которая перестала работать (это может быть любая электроника, будь то фары, плита или стереосистема), а затем мультиметром проверить уровень напряжения в предохранителе. отвечает за эту схему.Такой тест займет гораздо меньше времени и даст точный результат.

Замена предохранителей

Если предохранитель вышел из строя, его необходимо немедленно заменить. Сначала находим блок предохранителей (если блок находится под капотом, следует заранее отключить аккумулятор). Снимите болты с крышки предохранительного блока. Используйте гаечный ключ на 10 дюймов, чтобы открутить гайку, удерживающую зажим с проводами. Это делается для того, чтобы их сдвинуть (они закрывают доступ к предохранителям). Также для большего комфорта можно демонтировать панель с предохранителями, но в этом нет необходимости.Потом просто снимаем неработающий предохранитель и ставим на его место новый (разумеется, подходящего по размерам и по номиналу).

Выбор и проверка предохранителя

При выборе предохранителя необходимо учитывать ряд условий. При выборе новой детали достаточно обратиться к проверенным производителям, отвечающим за качество своей продукции. Желательно посоветоваться с другими автомобилистами, у которых идентичный авто и нагрузка в электросхеме. Это очень важно, поскольку большинство предохранителей производится в Китае, где этот процесс никто не контролирует.Из-за некачественной продукции можно уничтожить не только электронику, но и всю машину. Были случаи, когда сгорел блок с предохранителями, но сами предохранители остались целыми.

Чтобы проверить качество детали, нужно вызвать короткое замыкание вне автомобиля, а если предохранитель перегорел, значит он качественный и вы можете взять всю партию для замены поврежденных в машине.

Для создания искусственного короткого замыкания необходимо присоединить концы предохранителя к проводу, после чего один из них нужно подключить к плюсу, а второй к минусу и подать на них электрический ток с напряжением. выше номинального.

Установка дополнительного оборудования

Если вы планируете установить дополнительное оборудование, необходимо выяснить, выдержит ли штатная проводка вашего станка такую ​​нагрузку. В противном случае для нового оборудования необходимо будет провести отдельную проводку, а номинальный ток предохранителя для него должен быть в полтора раза выше номинального тока в цепи. Для расчета нагрузки можно использовать закон Ома и специальные таблицы.

Схема электрооборудования.Схема подключения ВАЗ 2106 Самара Показать схему подключения ВАЗ 2106

ВАЗ 2107 — заднеприводный автомобиль на базе ВАЗ 2105. Это один из представителей так называемой классики. Его выпуск завершился в 2012 году. Выпускался в кузове седан. Электрическая схема ВАЗ 2107 мало чем отличается от схемы ВАЗ 2105.

Многие автовладельцы хотят не только пользоваться автомобилем, но и понимать, как работает та или иная его система. Для того, кто руководствовался схемой электрооборудования 2107, не составит труда найти причину проблемы и самостоятельно провести мелкий ремонт.

Схема подключения ВАЗ 2107 карбюратор

Электрооборудование автомобиля, схематично изображенное на схеме, называется электрической схемой. Он графически отображает связи между элементами. Обратите внимание на цвет проводов на схеме, они достаточно точно отражают реальную картину. Это означает, что если провод показан желтым цветом, то, скорее всего, он действительно желтый.

Электрооборудование ВАЗ 2107. Системы

Электрическая схема «семерки» однопроводная, корпус играет роль «минуса».Такое расположение позволяет использовать меньше проводов и значительно упрощает электромонтаж. Электрооборудование карбюратора ВАЗ 2107 условно делится на следующие системы:

Блок питания

Эта система представлена ​​генератором и аккумулятором. Она отвечает за электроснабжение всех электроприборов и электронных устройств авто.

Генератор

При работающем двигателе электроприборы работают от генератора. Генераторы ВАЗ 2107 выпускались в двух вариантах с маркировкой 372.3701 и 9412.3701. последняя модель усовершенствована, так как ее выпрямительный блок защищен пластиковой коробкой, крыльчатка расположена внутри, размер контактных колец уменьшен, что значительно снижает износ деталей.

Аккумуляторная батарея

Аккумуляторная батарея отвечает за питание всех устройств при выключенном двигателе. Он также обеспечивает движение в случае отказа генератора, если заряда достаточно. При выборе аккумулятора важно учитывать тип двигателя (карбюраторный или инжекторный), так как характеристики аккумулятора для этих типов двигателей различаются.

Запуск двигателя

Система запуска двигателя состоит из двух элементов — стартера и замка зажигания.

Стартер

Это устройство с электрическим приводом, запускающее двигатель. Он работает следующим образом: он поворачивает вал постепенно, пока скорость не станет достаточной для запуска. Стартеры в разных моделях ВАЗ 2107 имеют некоторые отличия, поэтому нужно внимательно подумать о покупке нового агрегата, если старый приходит в негодность. Покупать нужно именно ту модель, которая шла в комплекте с автомобилем от производителя.

Зажигание

Эта система представляет собой комбинацию приборов, которые в процессе взаимодействия обеспечивают появление искры, воспламеняющей топливо в двигателе. внутреннее сгорание … Представлено тремя основными элементами — выключателем (или выключателем) зажигания, катушкой и свечами зажигания и множеством дополнительных.

Замок зажигания

Служит для подачи тока в систему зажигания и отключения ее от электричества. Выполнен в виде замка со специальным ключом.Система проста — если ключ вставить в замок и повернуть, контакты замыкаются и включается зажигание, а при выталкивании ключа контакты размыкаются и система обесточивается.

Свечи

Это специальные устройства для розжига топлива. В бензиновых двигателях они искровые. Между электродами свечи возникает очень высокое напряжение (десятки тысяч вольт) в результате электрического разряда, который обеспечивает зажигание.

Катушка

Это устройство, которое преобразует ток низкого напряжения, подаваемый от аккумулятора или генератора, в ток высокого напряжения и передает его на свечи.Это важный элемент системы зажигания, выход из строя которого не позволит привести двигатель в рабочее состояние.

Освещение и сигнализация

В машине есть внешние осветительные приборы и те, которые отвечают за свет в салоне. Система освещения представлена ​​следующими элементами — блок-фары, задние фонари, лампа под капотом, освещение салона, лампа подсветки номерного знака. Также в систему входят монтажный блок и выключатели света.

Устройства управления

Приборная панель автомобиля оборудована шкалами, по которым можно определить правильность работы всех систем автомобиля и выявить неисправности. Даже неопытный автомобилист должен уметь читать показания этих устройств. Даже если вы совсем не разбираетесь в машинке, прочтете инструкцию и научитесь считывать показания приборов на панели, это не только упростит вам жизнь, но и избавит от лишних расходов, ведь если вы вовремя не отреагируете на ошибка в работе какого-либо электрического элемента, в дальнейшем придется делать дорогостоящий ремонт.

Дополнительные устройства

Это электронные устройства, без которых может работать машина. К ним относятся дворники, электрические стеклоподъемники, омыватели стекол и фар, прикуриватель и тому подобное. Некоторые автолюбители наполняют свою классику различными дополнительными опциями, например, устанавливают дополнительную светодиодную подсветку для настройки приборной панели. Это позволяет сделать стильной и современной даже простую недорогую машину.

Электросхема ВАЗ 2107 станет для вас ориентиром, если вы планируете ремонтировать автоэлектрик самостоятельно.На нем подробно показано, как работают устройства, провода имеют цветовую маркировку, и даже новичок в области электрики сможет определить неисправность и устранить ее. Если вы все еще не уверены в своих силах, то доверьте работу опытному автоэлектрику и тогда вы будете уверены в результате.

ЭЛЕКТРОПРОВОДКА ВАЗ-2105

Напряжение аккумуляторной батареи подается большинству потребителей через выключатель зажигания. Независимо от положения ключа в замке зажигания цепи питания звукового сигнала, прикуривателя, стоп-сигнала, лампы освещения салона, аварийного выключателя и патрона переносной лампы всегда находятся в рабочем состоянии. включенный.Все плюсы запитаны по одному проводу, а вторым проводом, соединяющим потребителей с источником питания, является кузов автомобиля. Автомобиль ВАЗ-2105 является модернизацией автомобиля ВАЗ-21011.

Электросхема:

1. Блокировка фары. 2. Боковые указатели поворота. 3. Аккумуляторная батарея. 4. Реле включения стартера. 5. Система пневмоклапана холостого хода карбюратора. 6. Датчик верхних мертвых точек поршня первого цилиндра. 7. Стартер. 8. Микровыключатель карбюратора. 9. Электродвигатели очистителей фар.10. Генератор. 11. Звуковые сигналы. 12. Свечи зажигания. 13. Фонарь капота. 14. Датчик датчика температуры охлаждающей жидкости. 15. Датчик контрольной лампы давления масла. 16. Распределитель зажигания. 17. Электродвигатель омывателя лобового стекла. 18. Катушка зажигания. 19. Недостаточный уровень датчика тормозной жидкости … 20. Электродвигатель омывателя фар. 21. Блок управления пневмоклапаном. 22. Блок диагностики. 23. Реле стеклоочистителя. 24. Реле-прерыватель указателей поворота и сигнализации. 25. Электродвигатель стеклоочистителя. 26. Розетка для переносной лампы.27. Выключатель стоп-сигнала. 28. Электродвигатель отопителя ВАЗ 2105. 29. Дополнительный резистор электродвигателя отопителя. 30. Контрольная лампа выключателя стояночного тормоза … 31. Выключатель света заднего хода. 32. Монтажный блок ВАЗ 2105. 33. Реле ближнего света фар. 34. Реле включения дальнего света фар. 35. Перемычка на месте реле включения звуковых сигналов. 36. Реле включения омывателя и очистителей фар. 37. Реле включения обогрева заднего стекла … 38. Лампа освещения вещевого ящика. 39. Прикуриватель.40. Выключатели света в дверных стойках. 41. Плафон внутреннего освещения кузова. 42. Выключатель аварийной сигнализации. 43. Переключатель указателей поворота. 44. Выключатель фар. 45. Выключатель звукового сигнала. 46. ​​Выключатель омывателя и стеклоочистителя. 47. Блок контрольных ламп. 48. Замок зажигания. 49. Выключатель-управляющее устройство освещения. 50. Элемент обогрева заднего стекла. 51. Датчик указателя уровня и резерва топлива. 52 Выключатель обогрева заднего стекла с контрольной лампой. 53. Выключатель электродвигателя отопителя. 54. Спидометр.55. Лампа освещения приборов. 56. Контрольная лампа дальнего света фар. 57. Контрольная лампа указателей поворота. 58. Контрольная лампа наружного освещения. 59. Контрольная лампа стояночного тормоза. 60. Контрольная лампа включения заднего противотуманного света. 61. Контрольная лампа уровня тормозной жидкости. 62. Вольтметр. 63. Комбинация устройств. 64. Контрольная лампа заряда аккумуляторной батареи. 65. Индикатор уровня и резерва топлива. 66. Контрольная лампа давления масла. 67. Указатель температуры охлаждающей жидкости. 68. Реле контрольной лампы стояночного тормоза.69. Выключатель наружного освещения. 70. Выключатель противотуманных фар в задних фонарях. 71. Задние фонари. 72. Подсветка номерного знака. 73. Реле зажигания ВАЗ 2105.

.

Блок предохранителей ВАЗ 2106 — одно из простейших устройств, от которого зависит работа электрооборудования автомобиля … Для его нормального функционирования владельцам «шестерки» необходимо знать, за какое оборудование отвечают предохранители и как они находятся заменены. В процессе работы «шестерки» часто возникают неисправности в электрической цепи, которые сложно выявить, если нет электронной почты.схема электрооборудования автомобиля. Схема подключения необходима для ремонта осветительных ламп, систем сигнализации, выключателей зажигания и другого оборудования. Без него не обойтись в случаях, когда нужно подключить дополнительные устройства.

Схема подключения автомобилей ВАЗ-2106 1 — фары; 2 — габаритные огни; 3 — боковые указатели поворота; 4 — аккумуляторная батарея; 5 — реле индикатора заряда аккумулятора; 6 — реле включения ближнего света фар; 7 — реле включения дальнего света фар; 8 — лампа освещения моторного отсека; девятка — электромагнитный клапан карбюратора; 10 — стартер; 11 — генератор; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 — звуковой сигнал; 14 — датчик включения электродвигателя вентилятора; 15 — свечи зажигания; 16 — индикатор датчика недостаточного давления масла; 17 — датчик указателя давления масла; 18 — датчик индикатора недостаточного уровня тормозной жидкости; 19 — указатель указателя температуры охлаждающей жидкости; 20 — электродвигатель стеклоочистителя; 21 — катушка зажигания; 22 — распределитель зажигания; 23 — электродвигатель омывателя лобового стекла; 24 — реле включения электродвигателя вентилятора; 25 — регулятор напряжения; 26 — реле стеклоочистителя; 27 — дополнительный блок предохранителей; 28 — блок главных предохранителей; 29 — выключатель света заднего хода; 30 — выключатель стоп-сигнала; 31 — патрон для переносной лампы; 32 — реле-прерыватель сигнализации и указателей поворота; 33 — выключатель электродвигателя отопителя; 34 — добавочный резистор электродвигателя отопителя; 35 — электродвигатель отопителя; 36 — лампа освещения перчаточного ящика; 37 — часы; 38 — прикуриватель; 39 — выключатель аварийной сигнализации; 40 — выключатель индикатора прикрытия воздушной заслонки карбюратора; 41 — выключатель освещения приборов; 42 — выключатель очистителя и омывателя лобового стекла; 43 — выключатель фар и указателей поворота; 44 — выключатель зажигания; 45 — выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — выключатели освещения салона, расположенные в стойках передних дверей; 48 — выключатели освещения салона, расположенные в стойках задних дверей; 49 — плафоны внутреннего освещения; 50 — выключатель выключателя стояночного тормоза; 51 — прибор осветительной лампы; 52 — указатель уровня топлива с указателем резерва; 53 — указатель температуры охлаждающей жидкости; 54 — манометр масла с индикатором недостаточного давления; 55 — индикатор включения стояночного тормоза; 56 — индикатор заряда аккумулятора; 57 — сигнализатор прикрытия воздушной заслонки карбюратора; 58 — тахометр; 59 — выключатель габаритных огней; 60 — индикатор включения указателей поворота; 61 — указатель дальнего света фар; 62 — спидометр; 63 — индикатор недостаточного уровня тормозной жидкости; 64 — задние фонари; 65 — подсветка номерного знака; 66 — датчик указателя уровня и запаса топлива; 67 — лампа освещения багажника; 68 — задний противотуманный фонарь; 69 — выключатель звукового сигнала; А — условная нумерация заглушек в колодках стеклоочистителя и его реле; Б — нумерация клемм в блоке реле-прерывателя 32 сигнализации и указателей поворота; Б — нумерация клемм в блоке выключателя 39 сигнализации

Конструкция разводки электрооборудования «шестерка»

Главная особенность, которой обладает схема ВАЗ 2106 — все выводы узлов и устройств со знаком «минус» напрямую подключены к «массе» кузова автомобиля.Электропроводка «шестерки» по своей конструкции имеет следующее решение.

Учитывая возможности, которыми обладает электронная почта. В схеме подключения «шестерки» важен следующий момент: замену любой детали следует проводить после снятия отрицательной клеммы с АКБ. Если при ремонте прикоснуться к клеммам и корпусу автомобиля металлическими инструментами, произойдет короткое замыкание. Специально для возможных аварийных ситуаций, независимо от положения ключа в замке зажигания, находится под напряжением следующее электрооборудование:

• цепочка для электронного рожка;
• подсветка и стоп-сигналы;
• сигнализация;
• прикуриватель;
• розетка.

Если вы сами обслуживаете свой автомобиль, то время от времени вы сталкиваетесь с проблемой отказа той или иной электросистемы … Разобраться в поломке вам поможет электронная почта. схема подключения. Имея схему подключения ВАЗ 2106, можно прозвонить цепь вольтметром, определить место поломки и отремонтировать оборудование.

Поиск поломки следует начинать с замка зажигания. Это многофункциональное устройство выполняет роль механизма управления зажиганием, охранной системы автомобиля и дает возможность буксировать автомобиль при включенной сигнализации.

Электросхема ВАЗ 2106 довольно проста. Элементы этой разводки соединяются по однопроводному принципу. То есть отрицательные контакты электрических устройств подключены к массе автомобиля. Соединение между проводами обеспечивается только положительными клеммами.

Устройство электронной проводки в автомобиле

Такую электрическую проводку принято называть классической по нескольким причинам:

• электрические цепи запускаются непосредственно через выключатель зажигания;
• аккумулятор подключается непосредственно к блоку предохранителей;
• корпуса, проводящие ток, расположены в ключевых узлах.

Примечание: Если вышла из строя одна из систем, то в первую очередь необходимо поискать поломку в замке зажигания или в контактных группах.

Принципы работы электрооборудования ВАЗ 2106

Имеется четыре режима работы замка зажигания. Каждая фаза имеет различную функциональность:

1. Фаза «0». В этом режиме запитаны только провода 30 и 30/1. Остальные функции не работают;
2. Фаза «1».Ходовые огни, противотуманные фары, дворники, двигатель печки работают;
3. Фаза «2». Начинают работать поворотники, панель приборов и система зажигания;
4. Фаза «3». На этом этапе запускается стартер автомобиля.

Некоторые автомобили ВАЗ 2106 имеют дополнительные аксессуары, такие как отопительный комплекс, автоматические омыватели и прочее. Запуск этих дополнений происходит в фазах 1 и 2.

Аварийная система, звуковой сигнал, стоп-сигналы, прикуриватель, подсветка приборов работают в постоянном режиме, то есть независимо от положения ключа на любой фазе.

Блок безопасности — это элемент электропроводки. К сожалению, это не соответствует требованиям, предъявляемым современными специалистами.

• предохранитель и розетка соединены ненадежно, что приводит к возгоранию;
• защитный элемент нагревается во время использования.
• это очень плохо для ближайших гнезд;

Коммерческие предохранители обычно ненадежны. Из-за этого стоит регулярно проверять.

На заметку.На ВАЗ-е 2106 используются «жучки». Они опасны тем, что существует достаточно большой риск короткого замыкания, которое может привести к возгоранию транспортных средств.

Следовательно, для большей безопасности необходимо заменить жуки предохранителями ножевого типа. Их особенности:

• стабильная связь с другими элементами;
• плавкий элемент залит поливинилхлоридом;
• уменьшает тепло за счет рассеивания тепла за счет увеличения площади контакта.

Замок зажигания

Также можно провести работы по замене системы зажигания в домашних условиях. Но если вы не уверены в своих силах, то можете обратиться в сервис. Стоимость ремонта будет не очень высокой.

Система зажигания состоит из следующих частей:

• сам корпус;
• диск токоприемника;
• ядро;
• роликовый;
• втулка для соединительных контактов;
• блок.

Таким образом, устройство электрооборудования ВАЗ 2106 достаточно простое и уход за ним также не составит труда даже новичку в автомобильном деле.

В каждом современном автомобиле есть бортовая сеть — система, объединяющая всех потребителей энергии и электрооборудование. Эти устройства с разводкой промаркированы, в частности, в данной статье речь пойдет о легендарных отечественных «шестерках». Какие элементы включает в себя электросхема ВАЗ 2106, какие неисправности для нее характерны — узнавайте из этого материала.

[Скрыть]

Признаки неисправности

Какие элементы включает в себя электрооборудование и электросхема с описанием 21063? В эту систему входят все без исключения потребители энергии, а также основные системы автомобиля, включая зажигание, охлаждение двигателя и обогрев. В том случае, если автомобиль не заводится, и возникают сбои в работе электрооборудования, в первую очередь следует проверить исправность электропроводки и заменить вышедшие из строя комплектующие.

При невозможности запуска двигателя следует в первую очередь диагностировать состояние аккумуляторной батареи, а также подачу топлива в карбюратор или форсунку.

В случае, если топливо течет нормально, то для диагностики необходима электрическая схема машины, необходимо проверить следующее:

1. В случае карбюраторных двигателей диагностика распределителя зажигания, катушки, свечей зажигания и, конечно, сама проводка для подключения этих компонентов.В некоторых случаях невозможность запуска двигателя связана с поломкой, к которой подключены свечи.
2. В том случае, если речь идет о блоке питания впрыска, то причина может заключаться в неработоспособности блока ECM. Этот блок предназначен для обработки сигналов с датчиков, а также для передачи команд исполнительным механизмам. В целом блок управления предназначен для определения наиболее оптимальных параметров работы двигателя, но не все автомобили им оснащены.

Также бывает, что сбои в работе силового агрегата связаны с работоспособностью замка зажигания, в частности, речь идет о поврежденных контактах контактной группы.

Фотогалерея «Неисправности основного аккумулятора»

Карбюраторный двигатель

Как работает схема подключения карбюраторного двигателя при запуске силового агрегата:

1. Водитель поворачивает ключ в замке зажигания, и система начинает подавать питание на этот блок.
2. На приборной панели активированы все индикаторы и значки, в этом случае оборудование работает от аккумулятора.
3. На катушку подается низкое напряжение, которое используется для генерации высоковольтного разряда.Когда напряжение проходит через модуль, оно преобразуется в высокое напряжение и подается на распределительный блок.
4. Посредством высоковольтного разряда привод распределительного механизма вращает коленчатый вал двигателя шестерки. Сам распределитель в свою очередь замыкает контакты и передает разряд по высоковольтным проводам на свечи. В дальнейшем этот разряд используют для воспламенения горючей смеси в цилиндрах двигателя (автор видео — канал ВЧ Автоэлектрик).

Классическое зажигание

В соответствии с электрической схемой классическое зажигание включает в себя следующие компоненты:

• сам замок;
• катушка;
• дистрибьютор или распределительное устройство;
• кабели высокого напряжения со свечами.

С помощью распределителя происходит прерывание первичной обмотки модуля, после чего на цилиндры в определенной последовательности подается высоковольтное напряжение. Как указано выше, катушка используется для преобразования низкого напряжения в высокое.

Если при попытке запустить двигатель ничего не происходит, то причины могут быть следующими:

1. Повреждение проводки между модулем и генераторной установкой. При такой проблеме необходимо провести диагностику состояния контактов, а также целостности электрических цепей.
2. Выход из строя самой катушки. В этом случае работоспособность устройства можно проверить искрой — трос снимается с трамблера и входит в контакт с корпусом или двигателем машины.Если при попытке запустить двигатель ничего не происходит, это означает, что устройство необходимо заменить.
3. Повреждение проводки в зоне между вилками и распределителем. В этом случае необходимо провести диагностику состояния крышки трамблера, в частности, проверить расположенный внутри бегунок, а также провода (автор видео — Александр Амочкин Коломенский канал ААК).

Электронное зажигание

Автомобили ВАЗ 2106 также оснащались электронным или бесконтактным зажиганием (БСЗ).Принципиальной особенностью таких автомобилей является то, что между распределительным механизмом и самой катушкой дополнительно был установлен электронный переключатель. Помимо основных компонентов, БСЗ включает в себя коммутирующее устройство, а также датчик-распределитель.

С помощью последнего управляющие импульсы передаются на коммутирующее устройство для создания искры, после чего сигналы распределяются по цилиндрам. Основное назначение коммутационного устройства — преобразование сигналов управления в импульсное напряжение, подаваемое на обмотку катушки, в частности, речь идет о первичной обмотке.Наличие переключателя помогает улучшить образование разряда, особенно если силовой агрегат работает на обедненной топливной смеси.

Инжекторный двигатель

Что касается инжекторных силовых агрегатов, то такие моторы отличаются от карбюраторных версий следующим образом:

• первые имеют электронасос, повышающий давление в топливной системе;
• горючая смесь в этом случае образуется непосредственно в цилиндре, а в карбюраторных версиях — непосредственно в карбюраторе;
• используется в форсунках топливных форсунок, обеспечивающих нормальный впрыск топлива;
• наличие, что позволяет точно определить момент, в который требуется закачка горючей смеси (автор видео — канал «Советы для автомобилиста»).

Как вы понимаете, силовые агрегаты впрыска оснащены большим количеством различных датчиков и контроллеров. Поэтому, если двигатель не запускается, то причиной может быть неисправность в электрической цепи или самих датчиках.

Если речь идет конкретно о датчике, то такую ​​поломку можно определить своими руками:

• сначала следует отсоединить проводку от контроллера, для этого снимается разъем;
• далее мультиметром диагностируется сопротивление;
• если полученные значения отличаются от нормированных, то, скорее всего, прибор необходимо заменить.

Инструкция по диагностике и замене электропроводки

Перед тем, как приступить к замене электропроводки и вышедших из строя узлов, необходимо провести диагностику системы.

Как проверить напряжение:

1. Для тестирования нужна лампа с проводами, один из ее щупов должен быть подключен к минусовой клемме аккумулятора или корпуса шестерки.
2. Другой контакт от лампы подключен к диагностируемой цепи. В этом случае необходимо, чтобы зонд находился как можно ближе к аккумулятору или предохранительному устройству.
3. В том случае, если управление в результате подключения начало гореть, это говорит о наличии напряжения в диагностируемой зоне. Тестирование продолжается таким же образом, пока не будет выявлена ​​поврежденная цепь. Как показывает практика, часто сбои в работе электросистемы связаны с плохим подключением, поэтому в первую очередь рекомендуется проверить контакты (автор видео — канал РЕМОНТ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВАЗ 2101-2107) .

Также можно проверить целостность проводки, это делается для того, чтобы определить обрыв в электрической цепи.

Для этого выполните следующие действия:

1. Сначала отключите все напряжение от электрической цепи и проведите диагностику ее целостности. Для этого можно использовать контрольную лампу с подключенным блоком питания.
2. Оба контакта от лампы должны быть подключены к концам электрической цепи. Если это невозможно, то один щуп подключают к плюсовому контакту, а другой — к массе, то есть к кузову автомобиля.
