Двигатель ВАЗ 2109, 21093. Характеристика. Технические характеристики. Мощность. Вики

На ВАЗ 2109 до 2004 года устанавливались карбюраторные двигатели 1.1, 1.3, 1.5 литров, аналогичные двигателям ВАЗ 2108. В последующем серийном производстве использовалась установка инжекторов. Отличные эксплуатационные качества двигателя во многом обеспечили популярность ВАЗ 2109.

Двигатель ВАЗ 2109 представлена 4 поколениями:

  • Базовый ВАЗ 2109 объемом 1.3 литра. Модель была разработана на основе 2108. Рабочий ресурс мотора достигает 200 тысяч километров при аккуратной эксплуатации. К недостаткам модели относится быстрый износ системы охлаждения, проблемы с зажиганием.
  • ВАЗ 2109 на 1.1 литра использовался для «девятки» в 1984-1996 годах. В этой четырехцилиндровой модификации сокращен рабочий объем из-за уменьшения хода поршня. Слабый двигатель не способствовал популярности модели.
  • Карбюратор ВАЗ 21093 разработан для рабочего объема 1.5 л и способен выдавать мощность 73 л. с. и хорошо зарекомендовал себя у владельцев автомашин благодаря высокой надежности и износостойкости. ВАЗ 21093 стал прообразом современных двигателей Лада.
  • Инжектор ВАЗ 21093i также рассчитан на объем 1.5 л, но при этом выдает мощность 79 л. с. Двигатель устанавливался на большом числе моделей автомобилей ВАЗ. Его достоинствами являются существенное увеличение мощности при снижении расхода топлива, улучшенные экологические показатели. К недостаткам относится обычный минус инжекторов — практически полная невозможность ремонта.

Технические характеристики

Двигатель

1.3л, 8-кл. 1.5л, 8-кл. 1.5л, 8-кл.

Длина, мм

4006

4006

4006

Ширина, мм

1650

1620

1620

Высота, мм

1402

1402

1402

База, мм

2460

2460

2460

Колея передних колес, мм

1400

1400

1400

Колея задних колес, мм

1370

1370

1370

Масса в снаряженном состоянии, кг

925

925

945

Полная масса автомобиля, кг

1350

1350

1370

Допустимая полная масса буксируемого прицепа с тормозами, кг

900

900

900

Клиренс, мм

160

160

160

Объем багажника min/max, л

330/640

330/640

330/640

Колесная формула/ведущие колеса

4х2/передние

Компоновочная схема автомобиля

Переднеприводная, расположение двигателя переднее, поперечное

Тип кузова/количество дверей

Хэтчбек/5

Тип двигателя

Бензиновый

Система питания

Карбюратор

Карбюратор

Распределенный впрыск

Диаметр цилиндров, мм

76

82

82

Ход поршня, мм

71

71

71

Степень сжатия

9,9

9,9

9,9

Рабочий объём двигателя, см3

1288

1499

1499

Максимальная мощность, кВт/об.

мин

64/5600

68/5600

78/5400

Максимальный крутящий момент, Нм при об/мин

95 / 3400

100 / 3400

116 / 3000

Топливо

АИ-92

АИ-92

АИ-95

Расход топлива в городском цикле, л/100км

8,7

9,9

Максимальная скорость, км/ч

148

154

155

Разгон до 100 км/ч, с

16

14

13

Коробка передач

С ручным управлением

Число передач

5 вперед, 1 назад

Рулевое управление

Реечного типа, без усилителя

Шины

175/70R13 5Jх13;

Емкость топливного бака

43

43

43

Эксплуатационные характеристики Девятки

Максимальная скорость: 160 км/ч

Время разгона до 100 км/ч: 13 c

Расход топлива на 100км по городу: 10 л

Расход топлива на 100км по трассе: 5. 7 л

Расход топлива на 100км в смешанном цикле: 7.3 л

Объем бензобака: 43 л

Снаряженная масса автомобиля: 945 кг

Допустимая полная масса: 1370 кг

Размер шин: 165/70 SR13

особенности обслуживания с фото и видео рекомендациями • Сам автоэлектрик

Владельцы «Самары» первых лет выпуска нередко жалуются на обгорающие контакты и отказывающую электронику. Причиной этого чаще всего являются некачественные комплектующие, которыми электропроводка ВАЗ 21093 изобилует в достаточном количестве.

И при появлении первых симптомов, следует незамедлительно заняться починкой неисправных узлов, поскольку от этого зависит безопасность участников дорожного движения.

За проводкой следует присматривать с первых дней

Содержание

  1. Монтажный блок
  2. Симптоматика
  3. Способы устранения
  4. Блок предохранителей
  5. Осветительные и звуковые приборы
  6. В заключение

Монтажный блок

Особое беспокойство вызывает монтажный блок, который находится в «мокрой» зоне под капотом – дренажное отверстие нередко забивается, и влажный воздух попадает внутрь, окисляя контакты. Подобные конструктивные ляпы есть и у ВАЗ 21099.

Из-за конструктивной особенности монтажный блок подвержен воздействию грязи и влаги

Симптоматика

Представленная ниже схема проводки ВАЗ 21093 на инжектор (открывается в большом разрешении 3200х2300) наглядно демонстрирует разветвленную сеть всего автомобиля, однако, пристальному контролю подлежат лишь несколько основных узлов.

Оригинальная схема проводки ВАЗ 21093 на карбюратор

О том, что с контактами не все в порядке, автомобиль сигнализирует владельцу самым необычным способом:

  1. При включении вентилятора двигатель начинает глохнуть;
  2. Аналогично ведет себя силовой агрегат при включении дальнего света фар;
  3. При включении стартера в салоне появляется запах горелого пластика;
  4. Аналогично при включении во время движения отопительной печки и т.п.
Такие «находки» — нередки на «Самаре»

Если один из этих симптомов проявился у вас – необходимо незамедлительно исправлять ситуацию своими руками, пока она не вышла из-под контроля.

Обратите внимание! Дело в том, что проводка ВАЗ 21093 на инжектор отличается достаточно высокими нагрузками, и любое неустойчивое соединение в цепи может обернуться бедой, цена которой – стоимость автомобиля и ваше здоровье.

Способы устранения

Родная схема электропроводки ВАЗ 21093i устроена таким образом, что основная нагрузка приходится на следующую цепь (на фото ниже). Подобным образом устроена и проводка Москвич 2141.

Основные узлы, требующие контроля подведенной проводки

На схеме обозначены:

  1. АКБ;
  2. генератор типа 37.3701;
  3. монтажный блок;
  4. механический замок зажигания.

Начинать поиски лучше всего с монтажного блока. Снимайте клемму с аккумулятора, открывайте крышку и осмотрите каждый контакт.

Обгоревший контакт следует зашкурить и обезжирить. А колодку заменить новой

Блок предохранителей

Еще один проблемный узел «Самары» – блок предохранителей старого образца. О том, как самостоятельно модернизировать его вы можете узнать из видео, представленного ниже.

http://www.youtube.com/watch?v=VMIKX6_vqiU

Осветительные и звуковые приборы

  1. Вместо активации стоп-сигналов в задних фонарях при нажатии на тормозную педаль начинается настоящая «цветомузыка»;
  2. Звуковой сигнал работает нестабильно;
  3. Магнитола или радиоприемник также работают неустойчиво.
Поврежденные детали подлежат обязательной замене

Обратите внимание! Здесь инструкция будет аналогичной – незамедлительно найти обгоревший контакт (на фото) и отремонтировать. А при невозможности – заменить новыми деталями. О том, как исправить подобную проблему с контактами на ГАЗели — вы можете прочесть в другой нашей статье .

В заключение

На самом деле проводка ВАЗ 21093 на карбюратор или инжектор достаточно надежна, чего не скажешь о разъемах и клеммах. Именно их состоянию следует уделять самое пристальное внимание.

А при обнаружении описанных в статье симптомов следует принять незамедлительные меры по устранению неисправностей. От этого зависит безопасность вашего автомобиля. Удачи на дорогах!

ВАЗ-2109 «Лада Самара», ВАЗ-21099 «Лада Форма»

Модель ВАЗ-2109 «Лада Самара» (хэтчбек) ВАЗ-21099 «Лада Форма» (седан)
Сиденье 5
Вес нетто, кг [фунт] 915 [2013]
Вес полной загрузки, кг [фунт] 1340 [2948]
Вес груза, кг [фунт]
Полная масса прицепа, кг [фунт]
Длина, мм [дюйм] 4006 [157,7]
Ширина, мм [дюйм] 1650 [65]
Высота, мм [дюйм] 1402 [55,2]
Основание, мм [дюйм] 2460 [96,8]
Минимальный зазор, мм [дюйм] 160 [6,3]
Минимальный радиус поворота, м [ярдов]
Максимальная скорость, км/ч [миль/ч] 148 [92] 160 [99]
Максимальная мощность, л. с. [кВт] 64 [47] при 5600 об/мин 70 [51,5] при 5600 об/мин
Объем двигателя, л [см 3 ] 1,3 [1300] 1,5 [1500]
Передаточные числа
Передаточное число главной передачи
Пробег, л/100 км [миль/гал] 6,1[38,5] @90/7,8[30] @120/8,6[27,3] город 5,9[39,8] @90/8,0[29.3] @120/8.3[28.3] город
Разрывной путь, м [ярды]
Емкость топливного бака, литры [гал] 43 [11,4] (Аи-93)
Годы выпуска 1988-настоящее время 1990-настоящее время
Тип двигателя ВАЗ-2108, 4 линейных цил. , ohc, карб. ВАЗ-21083, 4 линейных цил., ohc, карб.
Разгон от 0 до 100 км/ч [0-62 миль/ч], сек. 16 13,5
Колесная формула 4 х 2
Фотографии 7 КБ (цв., вид спереди [12])

26 КБ (цв., вид сбоку [12])

20 КБ (цв., вид спереди [12])

51 КБ (цв, другая передняя посмотреть [53])

16 КБ (цвет, обратная сторона посмотреть [53])

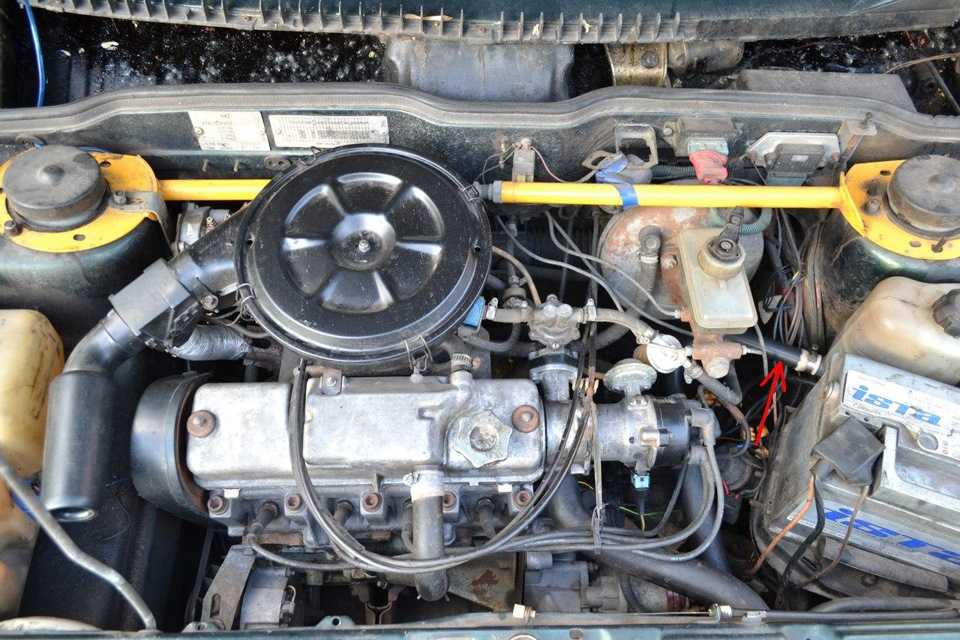

9 КБ (цв, вид [карб.] двигатель [53])

7 КБ (цвет, панель управления [53])

24 КБ (цв, другая передняя вид с увеличенным грузовым отсеком ВАЗ-2109Ф [4])

38 КБ (цвет, вид сзади с увеличенный грузовой отсек ВАЗ-2109Ф [13])

22 КБ (цв, другой фронт вид [4])

21 КБ (цветной, другой передний вид [4])

34 КБ (цвет, вид спереди «ЕвроСамара» [13])

21 КБ (цвет, вид спереди, производственная линия на заводе [53])

40 КБ (цв, вид сбоку [53])

19 КБ (цвет, вид сбоку [53])

7 КБ (цвет, вид спереди [12])

9 КБ (цв, вид сбоку [12])

6 КБ (цвет, вид панели [53])

30 КБ (цвет, обратная сторона посмотреть [53])

17 КБ (цв, другой фронт вид [4])

22 КБ (цвет, обратная сторона вид [4])

21 КБ (цв, вид сзади [4])

47 КБ (цвет, версия лимузин [4])

Ваз 21093 — Стильный уе якавимбика шамвари

Vakanciq Sputnik — wokutanga mberi-nemavhiri hatchback kuti akasikirwa uye kugadzirwa panguva Volga motokari fekitari kubva 1987 kusvika 2004. Kunze inokosha womuenzaniso, siyana akabudiswa mumakore siyana, motokari okunatsiridza, kusanganisira Vaz 21093.

Pakutanga zvakanga kugadziridzwa ina vosmiklapanny carburetor injini vhoriyamu 1.5 литров. Pashure 1994, zvakanga chete 1.5-fő injini ine mafuta jekiseni. Особенности itsva simba chikwata ndechokuti panyaya bhandi breakage nguva pisitoni asingadi kusvika vharuvhu. Zvadaro, motokari yakanga kakawanda pasi рестайлинг: kuwedzera injini, yokugadziridza muviri akanga pakanatsiridzwa chiridzwa Panel, uye gare gare «europanel» rave iiswe.

Muna 1990 akasiya ungano mutsetse nadzurudzo yoku—musuo shanu хэтчбек — Ваз 21093. Hwokugadzira zvechadenga injini itsva kare inorondedzerwa. Panyaya mazuvaano seboka, pakutanga kuchinja zvakakanganisa muviri. Мотокари акагашира пфупи бапиро, кучинджа кудуку инини дзимве редхиета уе мотокари памбери. С акапета румбери чигаро хэтчбек анотора химиро мутакурви уйе миторо звифамбисо. С dzakananga pamusoro Ваз 21093 — zvechadenga dzakachinjwa shanduro anobvumira kuti motokari yakazara ngoro. Вокруг iyoyo akatanga kubudisa хэтчбек uye zvakakwana yakatarwa «Lux», rwaiumbwa mune zvakawanda ано mudziyo Panel, akashongedzerwa aine rwendo kombiyuta uye тахометр. партия nomumwe apera Anti-kuba hurongwa, mahwindo simba uye musuo Electro, zvakasiyana-siyana uye zvimwe zvinhu zvokunyaradza kushongedzwa.

Ваз 21093, уево мамве йемашоко мхури «Спутник/Самара», ине звонанакира некуипира. Пакати звазваканакира, Чоквади, уногона кусарудза дзакаквирира эмучина уйе нокукурумидза, придорожное уе кукурукурва зваканака. Он акайпа диви, кути восе япфуура йокутеведзера, кусарудза рира, куваниква чисингакоши эпураситики мукати, якадерера пропускная способность уе дзикира ремонтопригодность.

Тичиензаниса чете «Жигули» зваканяня кушандишва нзвимбо мумотокари, акава нёре уйе якаченгетека (сомуензанисо, пангува лобная звазвиноита). Чигаро шурэ муна Ваз 21093 иногона ньоре акапета кути кутакурва негабаритных нхумби. Мотокари инода шома фамбиса вхири унокубвумира нокукурумидза уйе вакаченгетва данда муруоко памакона куньянге цведза мумигвагва.
