Ремонт КПП Лада Калина | трансмиссия кпп и сцепление Лада Калина



0:7

Содержание статьи:

0:49

1. Разборка, сборка коробки передач и дефектовка ее деталей в Ладе Калина
2. Ремонт задней передачи в Ладе Калина
3. Замена масла в КПП Лады Калина
4. Видео «Как заменить масло в КПП для Лады Калина»

Разборка, сборка коробки передач и дефектовка ее деталей в Ладе Калина

Предупреждение: если в процессе ремонта коробки передач заменялась хотя бы одна из следующих деталей: картеры сцепления или коробки передач, корпус дифференциала или подшипники дифференциала, то необходимо подобрать регулировочное кольцо подшипников дифференциала.
Для разборки и сборки коробки передач и дефектовка ее деталей на автомобиле Лада Калина ВАЗ 1118 вам потребуются: торцовые ключи (головки) «на 10», «на 13», «на 32», ключи «на 10» и «на 17», большая отвертка, бородок, молоток, клещи для снятия стопорных колец, ударная отвертка. 1. Снимите коробку передач с автомобиля. Очистите ее от грязи и вымойте снаружи.

1:2191

2. Выверните болт 1 (под его головкой установлена плоская шайба), отверните гайку 2 (под ней установлена пружинная шайба) крепления кронштейна троса привода сцепления и снимите кронштейн.

3. Отверните остальные пять гаек крепления задней крышки коробки передач.

4. Оперев на прилив крышки коробки передач деревянную проставку или выколотку из мягкого металла, аккуратными ударами молотка сдвиньте по шпилькам…

5. …и снимите заднюю крышку с коробки передач.

6. Выверните болт крепления вилки V передачи (под головкой болта установлена пружинная шайба).

7. Зафиксируйте валы коробки передач от проворачивания. Для этого включите V передачу, переместив муфту синхронизатора вместе с вилкой так, чтобы шлицы муфты вошли в зацепление с шестерней…

8. …затем включите III либо IV передачу, переместив шток переключения передач.

9. Расконтрите гайки крепления первичного и вторичного валов.

10. Отверните гайки крепления первичного и вторичного валов. Для этого надо приложить большое усилие, так как гайки затянуты большим моментом.

11. Снимите с синхронизатора упорную пластину.

12. Сдвинув отверткой ведомую шестерню V передачи (тем самым спрессовав ступицу синхронизатора с вала), снимите с вторичного вала шестерню вместе с синхронизатором и вилкой.
ПРЕДУПРЕЖДЕНИЕ
Следите за тем, чтобы муфта синхронизатора не сошла со ступицы: подпружиненные фиксирующие шарики синхронизатора могут рассыпаться.

13. Выньте вилку из паза муфты синхронизатора.

14. Снимите шестерню V передачи с синхронизатора. Промаркируйте блокирующее кольцо 1 относительно муфты 2 и снимите его. При эксплуатации зубья кольца прирабатываются к зубьям муфты, поэтому при сборке кольцо надо установить в том же положении. Если не предполагается разборка синхронизатора, свяжите его проволокой или веревкой, чтобы не рассыпался.

15. Снимите втулку с вторичного вала коробки передач.

16. Снимите ведущую шестерню V передачи с первичного вала. Запомните, как она была установлена.

17. Поддев отверткой, снимите упорную шайбу с вторичного вала.

18. Ослабьте затяжку соленоида блокировки включения передачи заднего хода…

19. …и выверните соленоид из картера коробки передач.

20. Выверните три пробки фиксаторов…

21. …и осторожно извлеките шарики фиксаторов с пружинами.

22. Отвернув пробку фиксатора заднего хода, снимите уплотнительное кольцо, если оно осталось на картере коробки передач…

23. …а затем извлеките пружину фиксатора.

24. Извлеките шарик фиксатора. Это удобно сделать, воспользовавшись небольшим сильным магнитом или наклонив коробку передач набок.
25. Снимите подшипник выключения сцепления.

26. Снимите направляющую втулку подшипника выключения сцепления, вывернув три болта ее крепления.

24:16418



24:9

ПОЛЕЗНЫЙ СОВЕТ

Рекомендуется при разборке коробки передач заменить сальник первичного вала независимо от его состояния, так как в случае течи масла через сальник в эксплуатации его замена на автомобиле Лада Калина ВАЗ 1118 очень трудоемкая.
27. Снимите вилку выключения сцепления.

28. С помощью ударной отвертки отверните четыре винта (под ними установлены пружинные шайбы) крепления пластины подшипников…

29. …и снимите пластину подшипников коробки передач.

30. Разжав пассатижами и поддев отверткой, снимите стопорные кольца подшипников коробки передач.

31. Отверните двенадцать гаек и болт крепления картеров коробки передач. Обратите внимание и запомните, под какими гайками установлены держатель 1 и рым 2. Под гайками и болтом установлены пружинные шайбы.

32. Упершись деревянной проставкой или выколоткой из мягкого металла в края трех специальных пазов, расположенных по периметру картеров, легкими ударами молотка отделите картер коробки передач от картера сцепления.
ПРИМЕЧАНИЕ

Помимо описанного выше способа, отделить картер коробки передач от картера сцепления можно отверткой, вставляя ее в прорези специальных пазов по периметру картеров.

33. Немного приподнимите картер коробки передач…

34. …поверните картер против часовой стрелки так, чтобы прилив внутри картера вышел из-под шестерни первичного вала, и снимите картер коробки передач с картера сцепления.

35. Выньте магнит из картера сцепления.

36. Перед снятием механизма выбора передач снимите промежуточную шестерню заднего хода, для чего выньте ось промежуточной шестерни…

37. …сдвиньте промежуточную шестерню до упора в механизм выбора передач, поверните ее на 30-40° и, выведя из-под шестерен вала, снимите.

38. Выверните три болта крепления механизма выбора передач (под головками болтов установлены пружинные шайбы)…

39. …и снимите механизм выбора передач.
ПРИМЕЧАНИЕ
Показано снятие механизма выбора передач для его замены. Если необходимости в замене нет, механизм выбора передач нужно снимать только в том случае, если требуется снять шток переключения передач (см. ниже). Снятию первичного и вторичного валов кпп, а также дифференциала механизм не мешает и может быть оставлен на своем месте.

В эксплуатации механизм выбора передач практически никогда не выходит их строя, так как его работающие в трансмиссионном масле детали изнашиваются медленно и равномерно. Увеличенные люфты в сопряжениях механизма также не приводят к его полному отказу. Поэтому разборка механизма выбора передач на сайте не показана. В случае необходимости замены механизм поставляется в запасные части в сборе.
ПРЕДУПРЕЖДЕНИЕ
Обратите внимание на то, что механизм выбора передач автомобиля Лада Калина при внешнем сходстве с механизмом автомобилей «десятого» семейства ВАЗ отличается от него по конструкции.

40. Ослабьте затяжку стопорного болта крепления рычага переключения передач к штоку…

41. …выверните болт…

42. …и, сдвинув шток, снимите рычаг переключения передач.

43. Снимите чехол шарнира штока переключения передач с отбортовки обоймы сальника штока…

44. …и выньте шток переключения передач из картера сцепления.
ПРИМЕЧАНИЕ

Конструкция шарнира штока переключения передач неразборная. При появлении люфтов в сочленениях шарнира его нужно заменить в сборе. Для этого отсоедините шарнир от штока переключения передач, вывернув стопорный болт его крепления.

45. Для дальнейшей разборки коробки передач (работа показана при установленных механизме выбора передач и промежуточной шестерне заднего хода) выверните болт крепления вилки I-II передач к штоку.

46. Немного приподнимите шток переключения I-II передач, чтобы он вышел из опоры в картере сцепления, и поверните

47:18245

против часовой стрелки, чтобы головка вилки переключения передач (показана стрелкой) вышла из зацепления с блокировочной скобой механизма выбора передач. Выведите вилку штока из паза муфты синхронизатора и снимите шток с вилкой.
ПРИМЕЧАНИЕ
Без необходимости не рекомендуется снимать вилки переключения передач со штоков, чтобы не перепутать их при сборке.

47. Выверните болт крепления вилки переключения III-IV передач.

48. Повернув шток переключения III-IV передач, выведите головку его вилки из зацепления с рычагом переключения передач. Затем немного приподнимите шток, чтобы он вышел из опоры в картере сцепления, и, выведя вилку штока из паза муфты синхронизатора, снимите шток с вилкой переключения передач.

49. Повернув шток включения V передачи, выведите его головку из зацепления с блокировочной скобой. Снимите шток, выведя его из опоры.
50. Снимите промежуточную шестерню заднего хода (см. пп. 36,37).

51. Слегка покачивая, выньте одновременно первичный и вторичный валы коробки передач.
ПРИМЕЧАНИЕ

При снятии обоих валов коробки передач внутренние кольца передних подшипников остаются на валах.

52. Выньте дифференциал из картера сцепления.

53. Выньте указатель (щуп) уровня масла в коробке передач.
54. При необходимости снимите датчик скорости и выверните из картера коробки передач выключатель света заднего хода.

55. Для выпрессовки переднего подшипника вторичного вала предназначен специальный съемник. При его отсутствии выпрессуйте подшипник вторичного вала с помощью отвертки.

56. Снимите маслосборник, установленный под подшипником вторичного вала.

57. Для выпрессовки переднего подшипника первичного вала также есть специальный съемник. При его отсутствии согните приспособление в форме крючка из жесткой проволоки. Вставьте приспособление в один из двух пазов картера коробки передач и заведите крючок под подшипник. Затем с помощью отвертки (подложив деревянный брусок) выпрессуйте подшипник из картера коробки передач, прикладывая усилие к противоположному концу отвертки ударами молотка и поочередно переставляя крючок в пазах.
58. Новые передние подшипники валов коробки передач запрессуйте до упора в картер сцепления с помощью подходящей оправки.
59. Для замены картера сцепления снимите с него подшипник и вилку выключения сцепления, выпрессуйте сальники.

60. Осмотрите картеры сцепления и коробки передач, а также заднюю крышку. На них не должно быть трещин и сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п. Небольшие повреждения удалите шлифовальной шкуркой. При сильных повреждениях замените дефектные детали.

61. Проверьте посадочные места под подшипники в картерах сцепления и коробки передач. На этих поверхностях не должно быть следов износа или повреждений. В противном случае замените картеры сцепления и коробки передач.

62. При повреждении дорожек качения, сепаратора или роликов и при обнаружении люфта в подшипнике, проверив подшипник установкой на вал (радиальный зазор в подшипнике не должен превышать 0,07 мм), замените его.

63. Проверьте состояние штоков переключения передач. Погнутые штоки, с задирами, заусенцами или выработанными лунками под фиксаторы замените. Замените вилки, если они погнуты или изношены их лапки.

64. Проверьте сальники полуосей. Сальники полуосей не должны быть покороблены и иметь надрывы. Рабочая кромка сальника полуосей должна быть ровной, без вырывов, вмятин и наплывов резины. Пружина сальника не должна быть сломана и растянута. Дефектные сальники полуосей замените.
65. Проверьте и при необходимости замените сальники первичного вала и штока переключения передач.
66. Очистите магнит от частиц износа деталей. Если на магните появились трещины или ослабли его магнитные свойства, замените магнит.
67. Тщательно очистите от старого герметика привалочные поверхности картеров сцепления и коробки передач, а также задней крышки.
Соберите коробку передач в порядке, обратном разборке, с учетом следующего.

1. Перед установкой первичного и вторичного валов введите зубья их шестерен в зацепление и в таком положении установите их в картер сцепления.

2. Обратите внимание на то, как устанавливают вилки на штоки переключения передач:
1 — шток с вилкой переключения I — II передач;
2 — шток с вилкой переключения III — IV передач.
3. Учитывайте, что болт крепления шарнира штока выбора передач отличается от остальных аналогичных болтов, применяемых в коробке передач для крепления вилок и рычага переключения передач. Он длиннее и кадмирован (покрытие золотистого цвета). Не заменяйте этот болт другими. Перед вворачиванием этого и остальных аналогичных болтов обезжирьте резьбовую часть болта и нанесите на нее клей ТБ-1324, а при его отсутствии — анаэробный фиксатор резьбы.
4. Обильно смажьте все трущиеся детали трансмиссионным маслом.
5. Не забудьте установить на место магнит.
6. Перед установкой картера коробки передач на картер сцепления и задней крышки на картер коробки передач нанесите на их привалочные поверхности (по всему периметру) герметик ТБ-1215 или КЛТ-75ТМ непрерывным валиком диаметром 2 мм.

64:17694

Ремонт задней передачи в Ладе Калина

Почему не включается задняя передача?

64:147

Причин, по которым не включается задняя передача, есть не мало, поэтому иногда совсем не просто понять, что послужило причиной этой неисправности. Более того, в автомобилях «напичканых» электроникой и всевозможными датчиками именно проблема с электроникой или контактами становится причиной, по которой задняя скорость перестает включаться.

64:778

В этой статье я расскажу о возможных причинах и неисправностях, из-за которых не включается задняя передача на Лада Калина. Также вы узнаете, как найти и устранить неисправность в механизме блокировки задней передачи своими руками.

64:1210

Не включается задний ход — причины

64:1278

1. Перед тем как приступать к кардинальным действиям и разборке «всего и вся», проверьте сам рычаг переключения передач, возможно причина в нем. Кулиса и кардан – довольно часто становятся причиной данной поломки. Также могли стереться шлицы или ослабился хомут. В таком случае вам потребуется смотровая яма.

64:1844

2. Неисправный выжимной подшипник, как вариант. Хотя вряд ли, так как в этом случае все без исключения передачи включались бы с характерным хрустом и с большим усилием.

64:2152

3. Задний ход может перестать включаться из-за проблем в механизме блокировки задней передачи, для того чтобы подтвердить или опровергнуть это, снимите ручку переключения передач вместе с торпедой между сиденьями и произведите визуальный осмотр.

64:455

В моем случае проблема заключалась именно в неисправной проводке соленоидов блокировки передачи (обрыв или перелом), как я решил данный вопрос читайте дальше.

64:750

ПОЧЕМУ НЕ ВКЛЮЧАЕТСЯ ЗАДНЯЯ ПЕРЕДАЧА ИЛИ КАК ПРОВЕРИТЬ И ПОЧИНИТЬ МЕХАНИЗМ БЛОКИРОВКИ ЗАДНЕЙ ПЕРЕДАЧИ ЛАДА КАЛИНА СВОИМИ РУКАМИ.

64:992

Теория:

64:1011

Питание к соленоиду приходит через кольцо-выключатель, расположенное на ручке КПП. Работает это так: вы поднимаете кольцо, тем самым включая соленоид, шток втягивается внутрь соленоида, что ведет к разблокировке задней передачи. После этого вы можете включить заднюю передачу, двигая ручкой переключения передач. Далее включается «концевик», расположенный на коробке, и включаются задние стопы, а в салоне включается прерывистый звуковой сигнал.

64:1832

ЧТОБЫ УСТРАНИТЬ ЭТУ НЕИСПРАВНОСТЬ ВАМ ПОТРЕБУЕТСЯ:

64:1930

1. Ключ на «36».

64:1956

2. Изолента или термоусадка.

64:2010

3. Кусок медного провода.

64:47

4. Тестер.

64:67

5. Паяльник.

64:91

СХЕМА УПРАВЛЕНИЯ СОЛЕНОИДОМ ВОТ ОНА:

64:162

65:667

Через предохранитель F21 подается +12 Вольт на соленоид L1, при помощи выключателя S1 на рукоятке происходит замыкание цепи на массу, после чего срабатывает катушка соленоида.

65:984

1. Нужный нам предохранитель F21 на 10А в блоке предохранителей расположен 8-м слева. Достаньте его и проверьте при помощи тестера. Если предохранитель неисправен замените новым того же номинала.

65:1339

2. Теперь пришло время проверить выключатель, для этого поднимите чехол на ручке, после чего вы увидите разъем, подсоединенный к выключателю. Аккуратно отключите его.

65:1646

66:2151

3. При помощи канцелярской скрепки нужно замкнуть контакты разъема, от которого провода идут вниз под пол Калины. Теперь попытайтесь включить заднюю передачу, если включилась — неисправен выключатель. Если же нет -продолжайте поиски неисправности.

66:458

67:963

4. Снимите разъем с соленоида, установите в него две булавки, затем при помощи тестера измерьте напряжение, прибор должен показать 12 вольт. Кроме того, вам необходимо нагрузить его лампочкой. Для этого подойдет 5-Ваттная на 12 В, если лампочка не загорелась — имеете обрыв, а напряжение объясняется сопротивлением, который образовался из-за оксида меди. Как показывает практика, 99% обрывов и переломов приходится на жгут, в том месте где установлен хомут на поддоне.

67:1811

68:2316

5. Снимите хомут, сдавив его крепления снизу.

68:83

6. Отключите разъем от выключателя стопов и достаньте жгут целиком. Снимите с гофры изоленту и достаньте провода. В случае обрыва или облома провода вы заметите характерные признаки.

68:420

7. Кусачками отщипните провода и подсоедините другие, аналогичные по сечению и диаметру. Саму скрутку лучше пропаять и заизолировать или использовать термоусадку. При желании можно одеть другую гофру, главное чтобы влага не проникла, в противном случае очень скоро проблема повториться. Хомут, лично я выбросил, если вам он нужен можете оставить. Жгут закрепите пластиковым хомутом.

68:1124

69:1629

8. Подключаем разъемы и проверяем работу соленоида. Выход из строя самого соленоида явления довольно редкое, чтобы проверить его подключите тестер, сопротивление должно быть 2.2 Ома. Если все же проблема в нем придется сливать масло с коробки. Есть способ. при котором модно и не сливать, но здесь необходима определенная сноровка, главное резко заткнуть отверстие чем-то, после чего вкрутить новый. Немного масла, конечно же, выльется, но его можно долить обратно. Устанавливая новый соленоид, не забудьте смазать резьбу герметиком, если этого не сделать со временем масло начнет сочиться по резьбе.

69:2724

ЕСЛИ ПРЕДЫДУЩИЕ ПРОВЕРКИ НИ К ЧЕМУ НЕ ПРИВЕЛИ ОСТАЕТСЯ НЕСКОЛЬКО ВАРИАНТОВ, А ИМЕННО:

69:159

1. Из строя вышел механизм крепления механизма выбора передач.

69:276

2. Срезан фиксирующий болт.

69:328

3. Лопнула пружина в КПП.

69:375

Самое страшное то, что каждый из эти трех пунктов требует обязательного демонтажа коробки передач, а это уже из разряда «серьезный ремонт», который не всегда под силу рядовому «водиле», да и времени это займет гораздо больше чем в случае с кулисой или блокировкой передачи.

69:874

У меня все! Надеюсь, помог решить проблему. Если после всех вышеперечисленных манипуляций и проверок у вас по-прежнему не включается задняя скорость, обратитесь за помощью к специалисту или отправляйтесь на СТО.

69:1265

Замена масла в КПП Лады Калина

70:1833

Замена трансмиссионного масла на Лада Калина согласно регламенту должно производиться каждые 75 тыс. км пробега и не реже чем раз в 4-5 лет. В случае интенсивной эксплуатации или больших нагрузок можно заменить масло в коробке Калины и раньше, например после 50 тыс. км пробега.

70:2338

ДЛЯ РАБОТЫ ВАМ ПОТРЕБУЕТСЯ НЕСКОЛЬКО ОБЫКНОВЕННЫХ КЛЮЧЕЙ, КОТОРЫЕ ЕСТЬ ПОЖАЛУЙ У КАЖДОГО:

70:168

1. Накидной на «17».

70:202

2. Лейка со шлангом 30-50 см (здесь придется «колхозить», либо купить готовую лейку в магазине. Я вышел из положения использовав пол пластиковой бутылки и кусок шланга примотанный к ее горлышку изолентой).

70:574

3. Трансмиссионное масло.

70:623

5. Тара для слива отработанного масла.

70:695

71:1200

Вот мое изобретение

71:1240

Замена масла в коробке передач Калины, как и любой другой ВАЗовской модели, производится на смотровой яме или подъемнике. Слив масла лучше производить «на горячую», то есть при хорошо прогретом двигателе, после длительной поездки или путешествия.

71:1694

ЗАМЕНА МАСЛА В КОРОБКЕ ЛАДА КАЛИНА СВОИМИ РУКАМИ — ПОШАГОВАЯ ИНСТРУКЦИЯ

71:1831

1. Заезжаем на яму и фиксируем машину (ручник, передача, кирпичи под колеса и т. д.).

71:1982

2. Для удобства я снял защиту картера, делать это не обязательно, но мне так удобнее.

71:2137

72:504

73:1009

3. Установите пустую тару под сливное отверстие.

73:1100

4. Затем берем ключ на «17» и откручиваем сливную пробку КПП. Будьте осторожны и аккуратны – масло, возможно, горячее!

73:1313

74:1818

5. Для полного слива маслу потребуется примерно 10-15 минут.

74:1926

75:2431

6. Теперь необходимо закрутить пробку и приступить непосредственно к процедуре замены масла, то есть к заливке нового чистого трансмиссионного масла.

75:278

7. Возьмите лейку с длинным горлышком или как в нашем случае со шлангом и установите в заливное отверстие.

75:474

76:979

8. Откройте канистру с маслом и не спеша влейте примерно 3 литра. При помощи щупа контролируйте уровень масла в коробке, он должен находиться между метками «MIN» и «МАХ».

76:1283

Совет: для лучшего и более комфортного переключения пятой передачи рекомендую вливать чуть больше масла, чтобы уровень был чуть выше середины «междуметочного» пространства, то есть, ближе к верхнему уровню. Внимание, это лишь совет, вы можете залить строго по уровню, это ваше личное дело!

76:1819

Когда новое масло залито, а уровень проверен, закрутите заливную горловину — замена масла в КПП Лада Калина завершена.

76:2038

Через несколько дней снова проверьте уровень масла, в случае необходимости долейте.

76:157

Видео «Как заменить масло в КПП для Лады Калина»:

76:258

http://vaz-remont.ru/zamena-masla-v-korobke-lada-kalina-v-domashnix-usloviyax/, http://vaz-remont.ru/pochemu-ne-vklyuchaetsya-zadnyaya-peredacha-na-lada-kalina-diagnostika-i-remont-svoimi-rukami/, http://car-exotic.com/lada-kalina/vaz-1118-car-transmission-11.html,

76:527

следующая статья:

ШРУС Лада Калина

Содержание статьи:

Замена внешнего и внутреннего ШРУСа на Калине
Замена пыльника гранаты (ШРУСа) в Ладе Кал

77:1306 112498

www.spike.su

Особенности КПП Лада Калина

Коробка передач — механическая, двухвальная, с пятью передачами переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус коробки передач состоит из трех частей: картера сцепления 25, картера коробки передач 7 и задней крышки картера коробки передач 1.

При сборке между ними наносят бензомаслостойкий герметик – прокладку. В гнезде картера сцепления находится специальный магнит, удерживающий металлические продукты износа.

Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода.

Вторичный вал 40 – полый (для подачи масла под ведомые шестерни), до съемной ведущей шестерни главной передачи 17. На нем расположены ведомые шестерни 31, 33, 34, 36, 38 и синхронизаторы 32, 35, 39 передач переднего хода.

Передние подшипники валов 18 и 12 – роликовые, задние 3 и 37 – шариковые.

Радиальный зазор в роликовых подшипниках не должен превышать 0,04 мм. Под передним подшипником 18 вторичного вала расположен маслосборник 19, направляющий поток масла внутрь вала.

Дифференциал — двухсателлитный. Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27. Коробка передач сообщается с атмосферой через сапун 14, расположенный в ее верхней части.

Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги управления, штока переключателя передач и механизма переключения передач.

Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а другой конец прикреплен к основанию рычага переключения передач.

На внутреннем конце штока закреплен переключатель (рычаг), который действует на трехплечий рычаг механизма переключения передач.

Этот механизм выполнен отдельным узлом и крепится к картеру сцепления.

В корпусе механизма переключения передач имеются три оси. На одной установлены трехплечий рычаг выбора и включения передач и две блокировочные скобы.

Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания.

Переключатель передач, установленный на штоке, действует на плечо рычага выбора передач, который в свою очередь одним плечом включает передачи переднего хода, а другим — передачу заднего хода. На отдельной оси установлена вилка включения передачи заднего хода.

Во избежание случайного включения передачи заднего хода в коробке передач установлен соленоид блокировки включения передачи заднего хода.

Выступающая часть сердечника соленоида не дает перемещаться блокировочным скобам по осям до положения включения передачи заднего хода. На рычаге переключения передач установлен выключатель соленоида.

При поднятии кольца под рукояткой контакты выключателя замыкаются, и на соленоид подается напряжение.

Сердечник соленоида втягивается и дает возможность включить передачу заднего хода.

В случае выхода из строя соленоида или обрыва его электрической цепи включить передачу заднего хода становится невозможно.

Для того чтобы включить передачу заднего хода и доехать до гаража или СТО, где можно будет устранить неисправность, следует вывернуть соленоид из картера коробки передач и на его место ввернуть пробку фиксатора штока вилки переключения передач, которую рекомендуем возить с собой. При этом во время движения автомобиля следует соблюдать осторожность, чтобы случайно не включить передачу заднего хода вместо первой.

После устранения неисправности следует долить масло в коробку передач, поскольку часть его вытечет при выворачивании соленоида.

В коробку передач на заводе заливают трансмиссионное масло, рассчитанное на 75000 км пробега. Уровень масла должен находиться между контрольными отметками на указателе уровня масла.

Основные данные для контроля, регулировки и обслуживания

Трансмиссионное масло (группа по API)	GL—4 или GL—4/5
Рекомендуемый класс вязкости трансмиссионного масла по SAE: —40 ˚C— +35 ˚C —40 ˚C— +45 ˚C —26 ˚C— +35 ˚C —26 ˚C— +45 ˚C	75W80, 75W85 75W90 80W85 80W90
Заправочный объем, л	3,1
Размеры сальников приводов (правый *2110-2301034, 2110-2301034-01; левый* — 2110-2301035, 2110-2301035-01), мм: Внешний диаметр Внутренний диаметр Ширина	57 35 9
Размеры сальника первичного вала (2110-1701043), мм: Внешний диаметр Внутренний диаметр Ширина	45 25 9
Размеры сальника штока выбора передач (2108-1703042-01), мм: Внешний диаметр Внутренний диаметр Ширина	30 16 7

* сальники левого и правого приводов не взаимозаменяемы, так как имеют разное направление маслосгонных канавок

Моменты затяжки резьбовых соединений КПП

Наименование узлов и деталей	Резьба	Момент затяжки, Нм (кгс.м)
Резьбовая пробка сливного отверстия	М22х1,5	28,7—46,3 (2,9—47)
Выключатель света заднего хода	М14х1,5	28,4—45,3 (259—4,6)
Гайка крепления корпуса привода датчика скорости	М6	4,5—7,2 (11,7—18,6)
Гайки крепления коробки передач к картеру сцепления	М8	15,7—25,5(1,6—2,6)
Болт с конической частью шарнира тяги привода переключения передач	М8	16,3—20,1 (1,7—2,1)
Болты крепления корпуса рычага переключения передач	М8	15,7—25,5 (1,6—2,6)
Болты крепления механизма переключения передач	М6	6,4—10,3 (0,7—1,1)
Гайки хомутов тяги привода переключения передач	М8	15,7—25,5 (1,6—2,6)
Болт крепления ограничителя рычага переключения передач	М6	11,7—18,6(1,2—1,9)
Болты крепления кронштейна реактивной тяги	М8	14,0—32,0 (1,4—3,2)
Пробка фиксатора вилки заднего хода	М16х1,5	28,4—35,0 (2,8—3,6)

Возможные неисправности КПП и методы устранения

— Причина неисправности

Методы устранения

Шум в коробке передач (Шум уменьшается или исчезает, если выжать сцепление):

— Недостаточный уровень масла в картере коробки передач

Проверьте уровень, при необходимости долейте масло. Проверьте, нет ли течи. Продуйте сапун

— Низкое качество масла. В масло попала вода (при попадании воды в масло образуется эмульсия белого цвета, ее можно увидеть на щупе)

Замените масло. Броды и глубокие лужи переезжайте осторожно.

Установите брызговик двигателя, наденьте трубку на сапун коробки передач и выведите ее наверх, в защищенное от брызг место

— Износ или повреждение подшипников, зубьев шестерен

Замените изношенные подшипники, шестерни

Передачи включаются с трудом, посторонние шумы отсутствуют:

— Деформирована тяга привода механизма переключения передач

Выправьте или замените тягу

— Ослабли болты крепления шарнира или рычага штока выбора передач

Затяните болты (нанесите на их резьбовую часть анаэробный герметик)

— Поломка пластмассовых деталей привода управления

Замените детали

— Неправильная регулировка привода

Отрегулируйте привод

— Сломаны пружины механизма переключения передач, деформированы его детали

Замените пружины, выправьте деформированные детали или замените механизм в сборе

— Ослабление посадок вилок переключения передач на штоках

Подтяните фиксаторы вилок на штоках

— Не затянуты гайки валов коробки передач

Затяните гайки

— Не полностью выключается сцепление

Смотрите неисправность «Сцепление ведет»

Передачи самопроизвольно выключаются:

— Повреждение или износ шлицев на муфте, шестерне или ступице синхронизатора

Замените дефектные детали

— Неправильная регулировка привода

Отрегулируйте привод

— Ослабли пружины в механизме переключения передач, изношены штоки

Замените изношенные детали

— Не затянуты гайки валов коробки передач

Затяните гайки

— Потеряли упругость или разрушились опоры силового агрегата

Замените опоры

Шум, треск, визг шестерен в момент включения передачи:

— Сцепление выключается не полностью

См. диагностику неисправностей сцепления

— Нет масла в картере коробки передач

Долейте масло. Проверьте, нет ли течи. Продуйте сапун

— Повреждены подшипники, зубья шестерен

Замените подшипники, шестерни

— Износ кольца синхронизатора включаемой передачи

Замените кольцо

Шум главной передачи (Шум со стороны коробки передач только при движении автомобиля):

— Износ или разрушение подшипников

Замените разрушенные и изношенные подшипники вторичного вала и дифференциала (даже при минимальном износе).

Отрегулируйте предварительный натяг подшипников коробки дифференциала

Не включается передача заднего хода:

— Неисправен соленоид

Замените соленоид или снимите его и заглушите отверстие в КП

— Неисправна цепь включения соленоида

Можно подать питание на соленоид напрямую с аккумулятора

Утечка масла:

— Износ сальников: первичного вала, приводов, штока выбора передач, износ уплотнения датчика скорости

Замените сальники. Продуйте сапун коробки передач

— Сильный износ, забоины на поверхности валов, по которым работают сальники

Небольшие повреждения зачистите мелкозернистой шкуркой и заполируйте.

Устанавливая новый сальник, можно немного недопрессовать его, чтобы кромка сальника работала по неизношенной части вала (при этом во избежание перекоса можно подложить под сальник дистанционные прокладки толщиной до 1 мм).

При значительных повреждениях замените валы и сальники

— Большой люфт первичного вала коробки передач

Проверьте состояние подшипников вала, их посадочных поверхностей, затяжку гайки. Изношенные детали замените

— Ослабло крепление картера сцепления и крышки коробки передач

Подтяните резьбовые соединения

— Неплотно завернуты сливная пробка, выключатель фонарей заднего хода, соленоид блокировки включения заднего хода, пробки фиксаторов штоков вилок

Подтяните сливную пробку, выключатель фонарей, соленоид, пробки фиксаторо

autoruk.ru

Новая коробка передач «Гранты» и «Калины»: тяга к тросу

Многие знают, что у новой КП ВАЗ-2181 тросовый привод, кто-то слышал про многоконусные синхронизаторы. А некоторые утверждают, что это старая коробка «Рено», которую отдали на растерзание инженерам АВТОВАЗа. Автор собрал достаточно информации, чтобы развеять мифы и рассказать об интересных подробностях нового агрегата. Компьютерная графика Дмитрия Горева.

5

ТРЕБОВАНИЯ И ПРЕДЛОЖЕНИЯ

В основе новинки, которую устанавливают на версии «Норма» и «Люкс», — прежняя коробка передач, появившаяся еще на ВАЗ-2108 и с небольшими модернизациями дожившая до сегодняшних дней. Ее слабые места хорошо известны: затрудненное включение, большие ходы рычага, размазанная схема переключения, низкий виброкомфорт.

Прикидывая, что и как можно улучшить, условились об одном: не трогать редукторную часть, а именно валы, шестерни, синхронизаторы. Иначе потребуются огромные финансовые затраты, необходимые для запуска в серию новой коробки, — без высокоточного оборудования не обеспечить должного качества зацепления, работы и синхронизации.

Так что же нового в коробке с индексом ВАЗ-2181?

Основные элементы коробки передач ВАЗ-2181:

1_no_copyright

1 — ведущая шестерня главной передачи;

2 — вторичный вал;

3 — первичный вал;

4 — вилка включения пятой передачи;

5 — вилка включения третьей и четвертой передач;

6 — выключатель фонарей заднего хода;

7 — картер сцепления;

8 — механизм переключения передач;

9 — центральный фиксатор.

НАША СПРАВКА

Объем масла, заливаемого в коробку ВАЗ-2181, уменьшился на треть. Более того, с запуском в серию перешли с минералки на полусинтетику, которая сохраняет рабочие свойства до —42 ºС. Причем это касается и новой коробки, и старой (ее пока устанавливают на дешевые модификации «Стандарт»). Смазка не требует замены весь срок службы автомобиля, то есть в течение пяти лет или 200 тыс. км пробега.

СИНХРОНИЗАТОР

Итак, редукторная часть осталась прежней. Почти прежней: на первой и второй передачах все-таки пришлось установить многоконусные синхронизаторы. Во-первых, ради надежности: вторая ступень наиболее нагружена, а многоконусник, несомненно, продлит ей жизнь. Во-вторых, чтобы снизить усилие при включении передач. Кроме того, коробку ВАЗ-2181 планируют устанавливать и на модели с более мощными двигателями. Поэтому необходимо сцепление увеличенного диаметра (215 мм), у которого, естественно, больший момент инерции. Это дополнительный аргумент в пользу многоконусного синхронизатора. Более мощное сцепление потребовало иного картера, ведь прежний вмещал максимум 200-миллиметровый диск. Пришлось перенести и стартер, теперь он расположен не вдоль коробки, а вдоль двигателя.

На первые образцы устанавливали трехконусный синхронизатор. Но расчеты показали, что двухконусные, более дешевые, с запасом выдерживают требуемый крутящий момент (см. рисунки). Помимо прочих достоинств они позволили избавиться от проблемного конуса на шестернях первой и второй передач, контактирующего с кольцом синхронизатора и требующего высокой точности при изготовлении. Теперь набор колец создает две поверхности трения, обеспечивая мягкую и эффективную синхронизацию. Кроме того, изготовитель — немецкая фирма «Хёрбигер» (Ho¨rbiger) — наносит на промежуточное кольцо дополнительное покрытие, снижающее износ и обеспечивающее стабильные рабочие параметры, в том числе необходимый коэффициент трения.

Чтобы облегчить переключения, уменьшили угол скоса зубьев синхронизаторов (со 125 до 100º) и усилие предварительного поджатия (со 150 до 70 Н). Оставь разработчики при этих изменениях прежний одноконусный узел, не исключено, что появился бы хруст при быстром вживлении второй ступени (особенно при низких температурах) — так называемый пробой синхронизатора. С многоконусным этого не случится благодаря большей рабочей поверхности.

Устройство синхронизаторов коробок ВАЗ-2110 (А) и —2181 (Б):

2_no_copyright

1 — шестерня первой передачи;

2 — промежуточные кол

www.zr.ru

Коробка передач в автомобиле Лада Калина

Механическая коробка передач

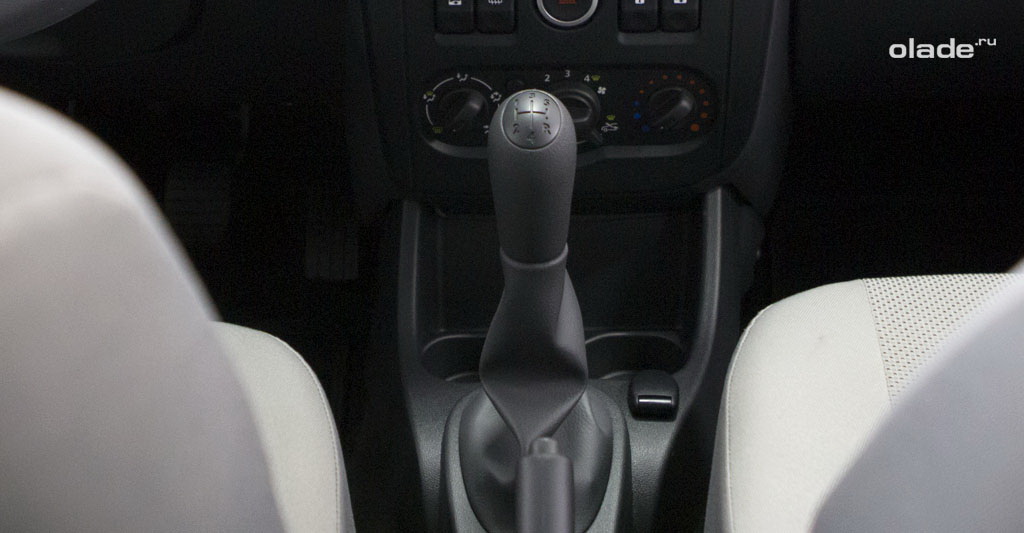

На автомобили Лада «Калина» устанавливаются пятиступенчатые коробки передач, объединенные с двухсателлитным дифференциалом главной передачи. Четыре передачи в них передние, только одна задняя. Все передачи переднего хода с установленными синхронизаторами. Именно они дают характерное скрипение коробке при переключении, за что автомобиль часто ругают. Но устранить такой недостаток устройства довольно просто, надо отрегулировать синхронизаторы, если понадобиться произвести их замену. На «Калины» устанавливают механические коробки, мощность которых зависит от количества клапанов в двигателе. Недавно завод «ВАЗ» усовершенствовал их для этих автомобилей, это коснулось экземпляров в восьми- и шестнадцатиклаппанными двигателями именно на них произошла замена. Для этих моделей Лада «Калина» теперь на устройства устанавливаются усиленные вторичные валы, которые делают их надежнее и мощнее.

Состав устройства

Сама коробка передач механического типа состоит из трех металлических корпусов:

• Картер сцепления;
• Картер коробки передач;
• Задняя крышка картера коробки передач.

Особенностью этой модели устройства является тот факт, что в ее сердцевине расположен специальный магнит. Он предназначен для удерживания мелкого металлического мусора, чтобы он не попал в коробку, замена деталей позволяет удалить его. Подшипники, установленные в системе, делятся на задний тип — шариковые и передний тип — роликовые. В пространстве ниже переднего подшипника вторичного вала устанавливается специальный сборник масла, который по кручению направит массу масла внутрь вала вторичного типа.

Замена масла

Производитель снабдил коробку специальным трансмиссионным маслом, ему требуется регулярная замена. На «Калине» масло меняют примерно через 75 тысяч километров пробега, но контролировать уровень надо постоянно. Для этого автомобиль оборудован специальным щупом масла, который надо аккуратно опустить в воронку на одном из картеров. На щупе есть специальные риски, по ним следует ориентироваться, они покажут уровень масла. Если уровень масла недостаточный, то его необходимо долить, делать это надо не спеша небольшими порциями. Отработанное масло необходимо слить через специальное отверстие, расположенное снизу и закрытое клапаном.

Блокировки

Еще одной особенностью коробки передач Лада «Калина» является специально установленный соленоид блокировки, который не позволяет случайно включить заднюю передачу. Если такой соленоид выходит из строя или обрывается его электрическая сеть, то становится невозможным включение задней передачи. При обнаружении такой неисправности, чтобы добраться до ремонтной мастерской, следует вывернуть соленоид из коробки. Его место должна занять пробка штокового фиксатора переключательной передаточной вилки. Она должна быть в ремонтном наборе, его надо возить с собой. Ехать в мастерскую надо медленно и аккуратно, следя затем чтобы не случайно произошла замена первой передачи на заднюю.

Автоматическая коробка передач

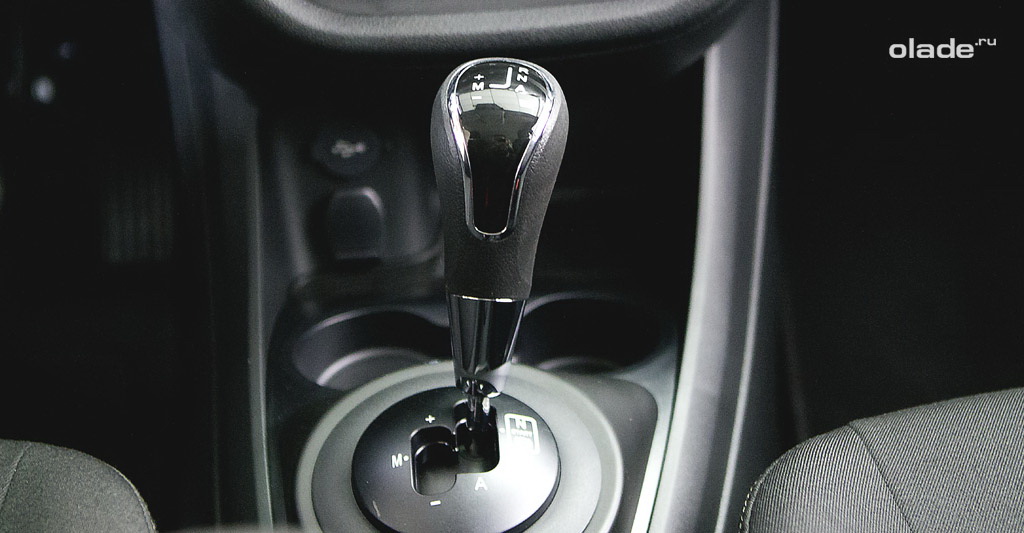

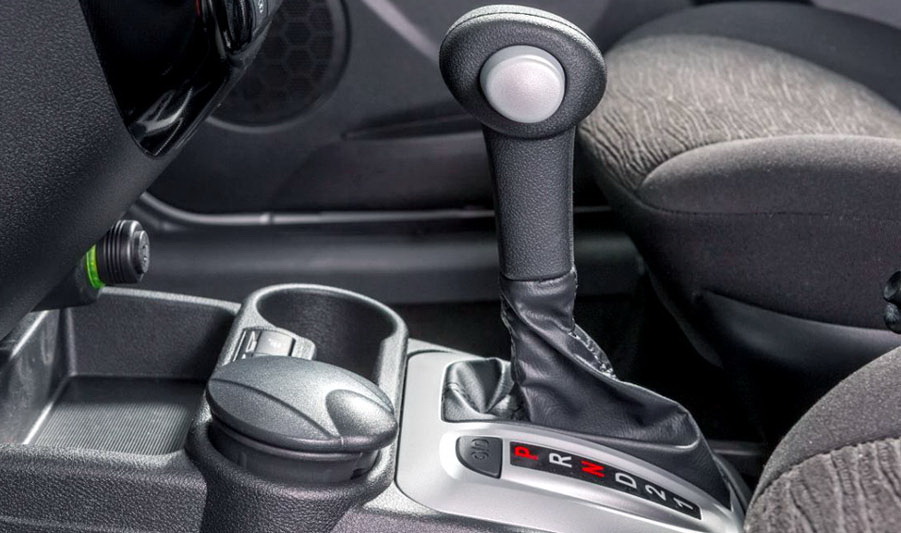

С недавнего времени автомобили Лада «Калина» стали оснащаться и автоматическими коробками передач, которые относятся к новому поколению. Особенностью их установки является тот факт, что их монтируют на один вид комплектации этого автомобиля, остальным моделям такая замена не грозит. АКПП на «Калине» можно увидеть только в комплекте с 16-ти клапанным бензиновым двигателем, объем которого равен 1,6 литра.

Особенности

Все автомобили, получившие автоматическую коробку, имеют ряд особенностей:

• Их клиренс уменьшился на пару сантиметров;
• Двигатель закрыт алюминиевым поддоном, поэтому лучше сразу на него устанавливать защиту от коррозии;
• Конструктивные особенности АКПП для «Калины» таковы что автомобиль благодаря ей управляется жестче;
• Разгон у автомобиля с АКПП медленнее;
• Расход топлива с АКПП больше.

Эти особенности говорят о том, чем пришлось поступиться ради комфортного управления таким автомобилем, как Лада «Калина». Надо отметить, что сама коробка автомат имеет внушительные размеры и значительно прибавила веса автомобилю.

Спортивная коробка передач

Существует также особая коробка передач для автомобиля Лада «Калина», которая относится к спортивному классу. Спортивная коробка передач калина отличается тщательно подгонкой синхронизаторов и шестеренок передач. Выпуск таких устройств прекращен производителем, но в эксплуатации они остались, и страстные владельцы мечтают ими обзавестись. Поэтому очень многие фирмы сегодня предлагают преобразование коробки Лада «Калина» и доводят ее до спортивного состояния, изменяя устройство до неузнаваемости. Для этого компании используют восстановленные запчасти, которые проходят проверку и часто не уступают по качеству новым.

Нюансы

Особенностями такой коробки можно считать:

• Автомобиль с такой системой быстрее выходит на большие скорости;
• Пятая ступень в коробке работает лучше;
• Становится ровнее и надежнее подхват на всех передачах;
• Движение с места становится легче.

Но также есть и неприятные нюансы, после преобразования коробки под спортивный вариант она станет очень шумной, так как изменена вся работа трансмиссии в целом.

autodont.ru
