Метки ГРМ на Приоре

Для Лада Приора был сконструирован силовой агрегат ВАЗ 21126, он стал базовым для этой машины. Этот двигатель имеет на Приора 16 клапанов в головке блока цилиндров, что позволило повысить его топливную экономичность, мощность. В приводе механизма используется зубчатый ремень. Это позволило снизить шумность, вес силового агрегата, упростило техническое обслуживание мотора. Для безаварийной работы двигателя необходимо своевременно менять ремень в приводе ГРМ. Для его правильной установки предусмотрены метки на заднем кожухе, шкивах распределительных валов, маховике.

Зачем нужны метки

Работа четырёхтактного двигателя внутреннего сгорания происходит в строгом определённом порядке движения поршней, открытия, закрытия клапанов. Если этот порядок будет нарушен, двигатель работать не будет, в некоторых случаях он может выйти из строя. В процессе доводки силового агрегата производителем были подобраны оптимальные фазы открытия и закрытия клапанов. В нужный момент они приводятся в действие кулачками распредвалов. Чтобы правильно выставить фазы газораспределения при сборке мотора или замене зубчатого ремня предусмотрены метки.

Схема ГРМ Lada Priora

Схема ГРМ Lada Priora

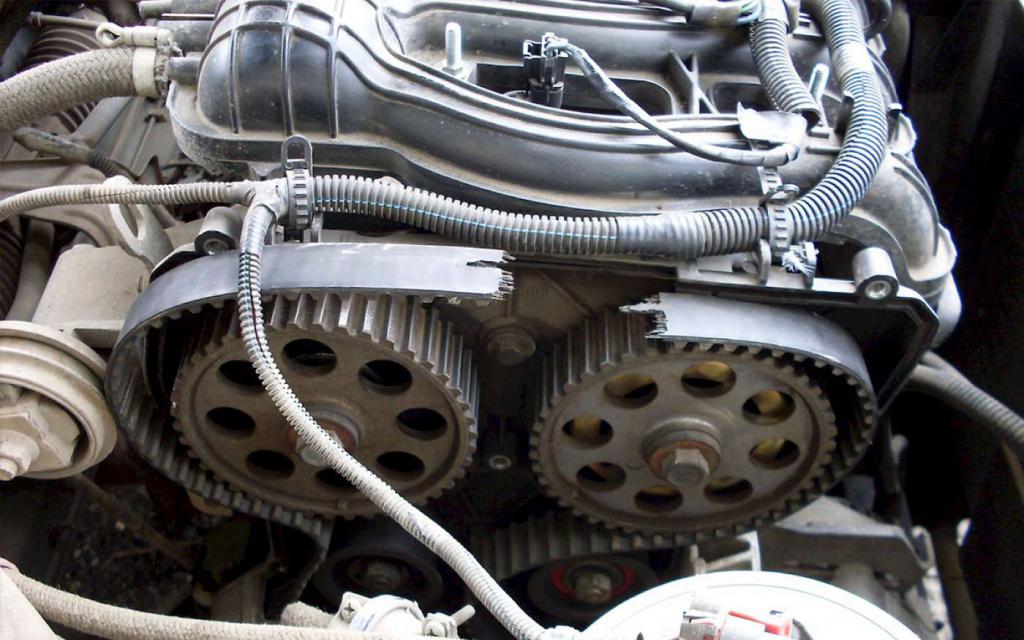

Метки распредвала

Двигатель ВАЗ 21126 имеет 16 клапанов, поэтому для их работы устанавливают два распредвала в головке блока цилиндров. Один из них отвечает за работу впускных, второй выпускных клапанов. Приводят в движение распределительные валы шкивы через зубчатый ремень. Каждый вал имеет собственный шкив, которые менять между собой нельзя. Шкив с правой стороны мотора (если смотреть со стороны радиатора) имеет вставку для датчика фаз. На каждый шкив производителем наносятся метки для правильной сборки привода механизма ГРМ.

Метки распредвала Lada Priora

Метки распредвала Lada Priora

Они располагаются на венце шкива виде выступа в нижней его части. Эти метки называются подвижными, так как они вращаются вместе с распределительными валами. Правильность установки шкива на распредвал обеспечивается шпонкой. Только правильно установленные метки ГРМ Приора обеспечат эффективное использование её двигателя. Метки на шкивах могут иметь различную форму, это зависит от производителя этой детали. Необходимо тщательно протереть ветошью внешнюю часть шкива, после чего можно увидеть выступ или выемку в качестве метки.

 Метки коленвала

Установить правильно распределительные валы в нужное положение, не значит, что это достаточно для пуска мотора. Лада Приора имеет 16 клапанов, поэтому если не выполнить синхронизацию работы всех механизмов двигателя, несколько из них будут повреждены. Чтобы этого не случилось, они должны открываться или закрываться в строго определённое время. Привод деталей механизма ГРМ осуществляется от коленвала. Коленчатый вал на выходе имеет шестерню, вращение которой через зубчатый ремень передаётся остальным деталям механизма ГРМ.

Метки коленвала Lada Priora

Метки коленвала Lada Priora

Эта шестерня фиксируется на коленвале шпонкой, установить её в другом положении будет невозможно. Для правильного совпадения положения поршней, клапанов относительно друг друга на ней имеется установочная метка. Она располагается с внешней стороны шкива в верхней части венца. Обычно её обнаруживают напротив зуба в виде прорези, выемки, конусного отверстия. Иногда для этого нужно ветошью протереть рабочую зону шкива. Мешать обзору может шкив привода генераторной установки, который демонтируют с коленчатого вала.

Метки на корпусе мотора

Установить все подвижные метки без дополнительных ориентиров будет просто невозможно, поэтому их наносят при изготовлении деталей двигателя на корпус мотора. Головка блока цилиндров имеет два распределительных вала, соответственно два шкива. Для правильной ориентации их установки на задней крышке зубчатого ремня имеется насечка для каждого шкива в отдельности. Они представляют собой два выреза в корпусе, который закрывает рабочую зону ременной передачи.

Важно установить оба шкива распределительных валов точно, иначе могут возникнуть большие проблемы с мотором. Имеется ещё один ориентир на блоке цилиндров в его нижней части. Это насечка для правильного ориентирования коленчатого вала. Шкив на этом валу работает в углублении корпуса масляного насоса. Его как бы полуохватывет металлическая юбка. В ней имеется прорезь в качестве установочной метки для шкива коленвала.

Метки на маховике

Для уменьшения инерционных масс, возможности запуска двигателя стартером на заднем конце коленчатого вала установлен маховик. Его зафиксировать можно только в одном положении, поэтому на маховике также имеется установочная метка. Отыскать её не так просто и неудобно. В защитном корпусе механизма сцепления имеется вырез прямоугольной формы, который закрыт резиновой заглушкой. Она легко вынимается плоскогубцами, вставить обратно будет немного сложнее. В появившемся после снятия резиновой заглушки отверстии будет виден конусный вырез на корпусе.

Метки на маховике Lada Priora

Метки на маховике Lada Priora

Теперь, вращая любым доступным способом, коленчатый вал двигателя совмещают с этим вырезом насечку на маховике в виде прорези. Обычно это делают для установки поршня первого цилиндра в верхнюю мёртвую точку. При совпадении насечек на маховике и его корпусе проверяют совпадают ли остальные ориентиры механизмов двигателя. Если этого не произошло нужно провернуть коленвал ещё на один оборот. Следует запомнить тот факт, что для полного оборота распредвалов коленвал проворачивается два раза.

Как проверить совпадение меток

Чаще всего проверку совпадения установочных меток механизма привода ГРМ выполняют при замене зубчатого ремня. Проверить их положение можно только в том случае, когда будет демонтирован защитный пластиковый корпус привода ГРМ, шкив генераторной установки. Прокрутить коленвал можно за переднее колесо. Для этого переднюю часть машины с правой стороны приподнимают автомобильным домкратом. Далее нужно включить пятую передачу после чего помощник должен вращать руками приподнятое колесо по часовой стрелке. Это делают до тех пор, пока метки на коленвале и распредвалах не совпадут.

grmexpert.ru

Проверка и замена ремня привода ГРМ Лада Приора своими руками — журнал За рулем

В соответствии с регламентом технического обслуживания автомобиля Лада Приора проверку состояния ремня привода газораспределительного механизма (ГРМ) следует проводить через 105 тыс. км.

Внимание! При выходе из строя ремня привода ГРМ (при обрыве или срезании зубьев) может произойти контакт клапанов с поршнями из-за рассогласования взаимного углового расположения коленчатого вала и распределительных валов. Как следствие это приводит к дорогостоящему ремонту двигателя.

Поэтому рекомендуем проверять состояние ремня чаще — через каждые 45 тыс. км пробега.

С

Привод газораспределительного механизма: 1 — метка на задней крышке привода ГРМ; 2 — задняя крышка привода ГРМ; 3 — шкив распределительного вала впускных клапанов; 4 — задающий диск датчика фаз; 5 — метка на шкиве распределительного вала; 6 — шкив распределительного вала выпускных клапанов; 7 — опорный ролик; 8 — натяжной ролик; 9 — зубчатый ремень; 10 — шкив насоса охлаждающей жидкости; 11 — метка на крышке масляного насоса; 12 — метка на шкиве коленчатого вала; 13 — шкив коленчатого вала.

Привод газораспределительного механизма: 1 — метка на задней крышке привода ГРМ; 2 — задняя крышка привода ГРМ; 3 — шкив распределительного вала впускных клапанов; 4 — задающий диск датчика фаз; 5 — метка на шкиве распределительного вала; 6 — шкив распределительного вала выпускных клапанов; 7 — опорный ролик; 8 — натяжной ролик; 9 — зубчатый ремень; 10 — шкив насоса охлаждающей жидкости; 11 — метка на крышке масляного насоса; 12 — метка на шкиве коленчатого вала; 13 — шкив коленчатого вала.

Привод газораспределительного механизма: 1 — метка на задней крышке привода ГРМ; 2 — задняя крышка привода ГРМ; 3 — шкив распределительного вала впускных клапанов; 4 — задающий диск датчика фаз; 5 — метка на шкиве распределительного вала; 6 — шкив распределительного вала выпускных клапанов; 7 — опорный ролик; 8 — натяжной ролик; 9 — зубчатый ремень; 10 — шкив насоса охлаждающей жидкости; 11 — метка на крышке масляного насоса; 12 — метка на шкиве коленчатого вала; 13 — шкив коленчатого вала.

Проверку состояния и регулировку натяжения ремня привода ГРМ проводим на холодном двигателе (15–35 °С). На автомобиле с кондиционером снимаем ремень привода вспомогательных агрегатов и натяжной ролик ремня. Как выполнить эту работу, можно посмотреть в материале «Проверка и замена ремня привода вспомогательных агрегатов на автомобиле с кондиционером». После этого устанавливаем опору силового агрегата и заворачиваем винты ее крепления, не затягивая их окончательно.

Снимок

Ключом Torx T-30 отворачиваем пять винтов крепления передней верхней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем пять винтов крепления передней верхней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем пять винтов крепления передней верхней крышки привода ГРМ.

Снимок1

Снимаем крышку.

Снимаем крышку.

Снимаем крышку.

Для осмотра ремня привода ГРМ необходимо провернуть коленчатый вал двигателя по часовой стрелке. Для этого включаем пятую передачу в коробке передач, толкаем автомобиль вперед (либо вывешиваем правое переднее колесо и вращаем колесо по часовой стрелке). Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений резины от тканевого каркаса, обратная сторона — износа, обнажающего нити корда и следов подгорания. На торцевых поверхностя

www.zr.ru

Как Выставить Метки ГРМ Приора 16 Клапанов

Подмена ремня ГРМ на Лада Приора 16 клапанов

Ремень газораспределительного механизма синхронизирует обоюдное вращение коленчатого вала и распредвалов. Без обеспечения этого процесса невозможна работа мотора по большому счету. Потому к процедуре и срокам подмены ремня следует подходить трепетно.

Плановая и внеплановая замена ремня ГРМ

В процессе использования ремень ГРМ растягивается и теряет крепкость. При достижении критичного износа он может порваться иначе говоря сместиться относительно правильного положения зубцов шестерен распредвалов. По причине особенностей 16-клапанника Приоры, это чревато встречей клапанов с цилиндрами и следующим дорогостоящим ремонтом.

Как Выставить Метки ГРМ Приора 16 Клапанов

Читайте так же

Согласно аннотации по сервисному обслуживанию подмена ремня делается при пробеге 45000 км. Но при проведении плановых ТО нужно осматривать ремень ГРМ для диагностики раннего износа. Предпосылки, по которым делается внеплановая подмена:

  • трещинкы, расслоение резины либо возникновение волн на наружной поверхности ремня;
  • повреждение зубцов, складки и трещинкы на внутренней поверхности;
  • повреждения торцевой поверхности – разлохмачивание, расслоение;
  • следы технических жидкостей на всякий поверхности ремня;
  • ослабление иначе говоря чрезмерное натяжение ремня (долгая работа лишне натянутого ремня приводит к микро разрывам структуры).

Процедура замены ремня ГРМ на 16-ти клапанном моторе

Для правильного выполнения работ применяется последующий инструмент:

Как выставить метки грм приора 16 клапанов.
  • торцевики на 10, 15, 17;
  • ключи накидные и рожковые на 10, 17;
  • плоская отвертка;
  • спецключ для натяжения ролика ГРМ;
  • плоскогубцы для демонтажа стопорных колец (заместо спецключа).
Как Выставить Метки ГРМ Приора 16 Клапанов

Снятие старого ремня

Снимаем пластмассовый защитный щиток. Открываем смотровое отверстие картера сцепления и выставляем метку маховика. Нашему клиенту остается метки, включая шестерни распредвалов, инсталлируются в верхнее положение. Для этой цели крутим коленчатый вал головкой на 17.

Замена ремня грм на приоре! Метки грм ВАЗ 2170, 2171,2172!

Читайте так же

Как снять, разобрать и собрать стартер на приоре! Обрыв ремня грм лада .


Есть и другой способ провернуть коленвал. Приподнять домкратом одно их ведущих колес и включить первую передачу. Проворачиваем колесо до правильной установки меток.

Затем помощник фиксирует маховик, заблокировав плоской отверткой его зубья. Откручиваем болт шкива генератора, снимаем его вместе с приводным ремнем. Головкой на 15 отдаем болт крепления натяжного ролика и ослабляем натяжение ремня ГРМ. Снимаем ремень с зубчатых шкивов.

Во время всей операции следим за тем, чтобы не сбились метки.

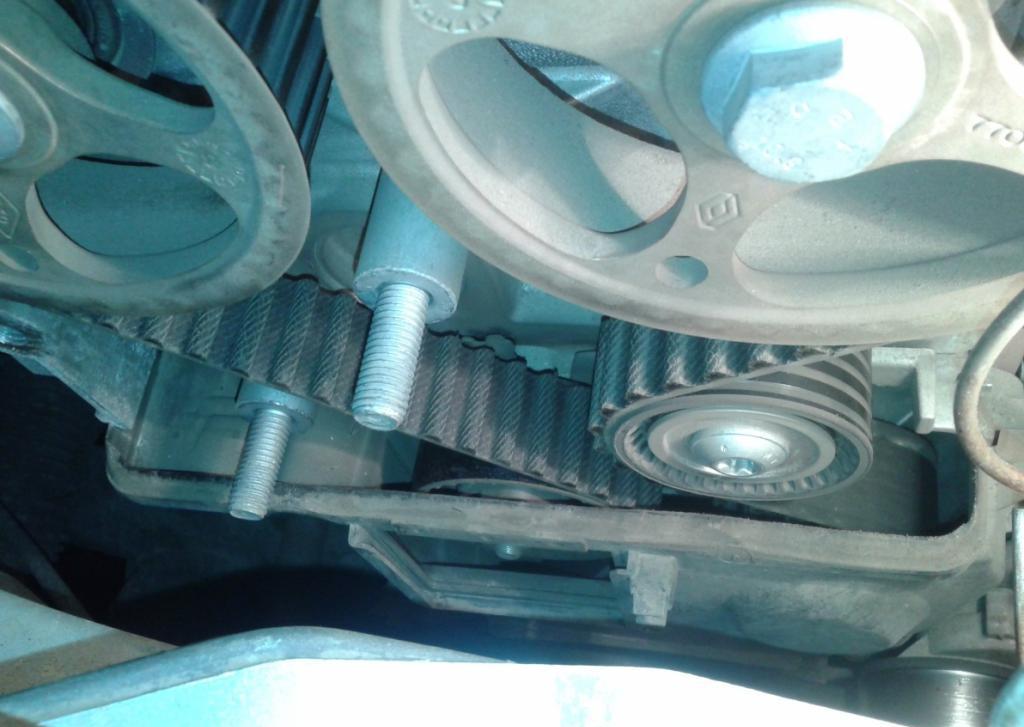

Замена натяжного и приводного роликов

Согласно сервисной инструкции, одновременно с ремнем ГРМ меняются ролики. При установке на резьбу наносится фиксирующий состав. Опорный ролик закручивается до фиксации резьбы, натяжной лишь наживляется.

Установка нового ремня

Проверяем правильность установки всех меток. Затем надеваем ремень в строгой последовательности. Сначала накидываем его на коленчатый вал снизу вверх. Удерживая натяжение обеими руками, заводим ремень на шкив водяной помпы. После чего одновременно укладываем на ролики натяжения. Растянув ремень вверх и в стороны, аккуратно надеваем на шестерни распределительных валов.

Во время установки ремня напарник контролирует положение меток. В случае смещения хотя бы одной – ремень снимается, и процедура установки повторяется.

Натяжение ремня ГРМ

Специальным ключом или щипцами для снятия стопорных колец проворачиваем натяжной ролик, усиливая натяжение ремня. Для этого в ролике предусмотрены специальные пазы. Натягиваем ремень до совпадения меток на ролике (выточка на обойме и выступ на втулке).

Читайте так же

Окончательно затягиваем болт натяжного ролика. После чего, для проверки правильности установки меток, необходимо вручную минимум два раза провернуть коленчатый вал. Процедуру установки следует повторять до полного совмещения меток.
Если метки не совпадут хотя бы на один зуб шестерни – деформация клапанов обеспечена. Поэтому при проверке следует быть особенно внимательным. Также необходимо еще раз убедиться в совмещении меток на натяжном ролике.

После совмещения всех меток проверяем натяжение ремня ГРМ. Динамометром прикладываем усилие 100 Н, замеряем прогиб микрометром. Величина прогиба должна быть в пределах 5,2-5,6 мм.

Осматриваем ремень и шестерни на предмет отсутствия грязи и крепежных элементов. Очищаем щеткой все поверхности в районе ремня перед тем, как закроем крышку. Не забываем установить заглушку в смотровое окно картера сцепления.
Аккуратно устанавливаем шкив приводного ремня генератора. Натягиваем его ремень, стараясь не зацепить привод ГРМ. Закручиваем крышку, заводим двигатель.

Все работы по замене ремня ГРМ можно произвести самостоятельно. Однако если вы сомневаетесь в своей квалификации – обращайтесь в сервис.

Понравилась статья? Поделитесь ссылкой с друзьями в социальных сетях!

Читайте так же

avtotrue.ru

Метки ГРМ «Приоры»: как проверить и выставить?

В статье будет рассказано о метках ГРМ на «Приоре» 16 и 8 клапанов. «Лада-Приора» является одной из новых разработок инженеров АвтоВАЗа. На них устанавливается силовой агрегат модели 21126, именно он является основным для комплектации автомобиля. На нем применили буквально все, что можно ­– цилиндры все хонинговали, поршни имеют облегченную конструкцию. Все это поспособствовало значительному увеличению мощности. Но банальный обрыв ремня привода ГРМ выводит из строя мотор, невзирая на все эти нововведения.

Когда делать замену ремня ГРМ?

Существует карта технического обслуживания, в которой четко указано, когда производить замену привода. Чтобы это правильно сделать, нужно внимательно совместить все метки ГРМ. На «Приоре» 16 клапанов устанавливается ремень, ширина которого несколько больше, чем на предшествующих моделях автомобилей – «девятках», «десятках». Поэтому и ресурс у него намного больше, как утверждает завод-изготовитель, ремень должен меняться через 200 тыс. км пробега.

Приора метки ГРМ фото

На практике до такого показания спидометра мало кто доезжает. Меняют ремень раньше – при пробеге 60-100 тыс. км. Многие считают, что в городском режиме ремень намного быстрее изнашивается. Но не стоит забывать, что контроль состояния приводного ремня никто не отменял – его нужно проводить как минимум один раз в 40-45 тыс. км. Только так вы сможете обезопасить свой автомобиль от больших неприятностей.

Признаки неисправности узла ГРМ

На «Приоре» метки ГРМ (фото приведено в материале) нанесены на коленчатом и распределительных валах. Если они вдруг собьются, то ремень проскочит и клапаны начнут открываться не в такт, с маленьким запозданием или опережением. Признаки того, что на «Приоре» нужно менять ремень:

  1. Появляются посторонние звуки при работе двигателя.
  2. Изменяется цвет выхлопных газов.
  3. Запуск двигателя становится проблематичным.
  4. Чувствуются посторонние вибрации.

Не стоит надеяться на то, что если пробег у машины не очень большой, то поломок в двигателе быть не может. Нередки случаи, когда счастливые владельцы новых автомобилей, только купленных в салоне, останавливались на трассе, так как двигатель заклинивало.

Метки ГРМ на Приоре 16 клапанов

К сожалению, такое тоже случается. Что касается ременного привода ГРМ, то он может износиться намного раньше положенного. Обычно это происходит из-за того, что на ремень попадает пыль, грязь.

Что будет, если не поменять привод?

Замена ремня газораспределительного механизма на «Приоре» должна осуществляться своевременно, нельзя затягивать дело до того момента, пока произойдет обрыв. В противном случае суммарные расходы на осуществление ремонта могут очень неприятно удивить вас. Это обусловлено тем, что отсутствуют на поршнях выемки под клапаны. По этой причине обрыв ремня приводит к непосредственному контакту клапанов и поршней. После этого обычно клапаны гнутся, и их нужно только менять.

ГРМ Приора 16

Если все происходит на больших оборотах, то вообще последствия катастрофические – поршни обрываются, шатуны деформируются. Дабы не подвергать себя таким рискам, рекомендуется своевременно контролировать состояние ремня и роликов ГРМ. А самое главное – проверяйте совпадение меток ГРМ на «Приоре» и натяжение приводного ремня! Если он чересчур натянут, то он будет быстрее изнашиваться.

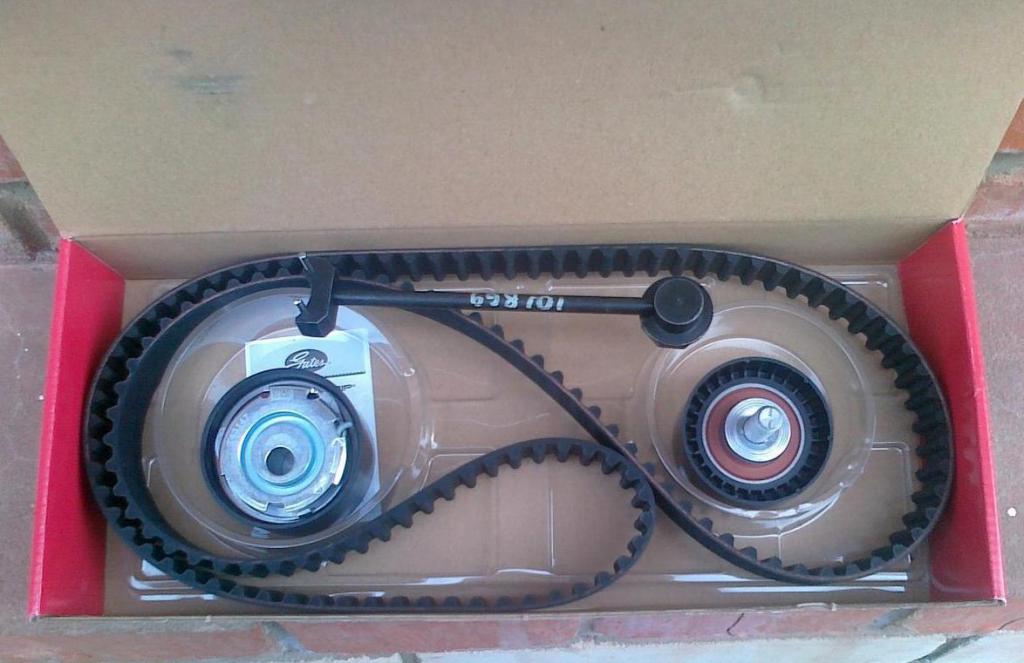

Инструменты для проверки состояния ременной передачи

Ремень газораспределительного механизма – это элемент, изготовленный на основе резины, на внутренней поверхности которого расположены зубья. С внешней стороны имеется следующая информация:

  1. Модель двигателя, для которого предназначается элемент.
  2. Количество зубьев на ремне (на «Приоре» используются ремни с 137 зубьями).
  3. Ширина изделия (в нашем случае — 22 мм).
Метки ГРМ Приора

Для проведения диагностики вам понадобится наличие следующего инструмента:

  1. Шестигранник на 5.
  2. Ключ на 10 (желательно накидной).
  3. Домкрат, опоры и противооткатные башмаки. Домкрат удобнее использовать гидравлический.

Процедура диагностики

Проверка привода должна выполняться только на остывшем двигателе, состоит из таких манипуляций:

  1. Используя шестигранный ключ, выкручиваете крепления крышки (всего их 5), снимаете защиту.
  2. Осмотрите мотор и определите, нужно ли проводить замену ремня. Для этого нужно включить 5-ю скорость, приподнять правое переднее колесо и сделать несколько оборотов по движению часовой стрелки. На ремне не должно быть порезов, трещин, отслоений. Если есть хоть какие-то дефекты, привод нужно заменять.
  3. Осмотрите состояние ролика натяжения – на нем также не допускается наличие повреждений.
  4. Проверьте, соответствует ли натяжение ремня требуемому. Для этого нужно надавить на него между шестеренками распределительных валов. Прогиб должен быть примерно 5-7 мм, если больше или меньше – отрегулируйте натяжение.
  5. Проверьте совпадение меток ГРМ на «Приоре».

Инструменты для проведения работ

Метки ГРМ Приоры

Процедура включает не только замену ремня, нужно еще ставить новые ролики – их два (натяжной и опорный). Для работы нужно приготовить следующий инструмент:

  • головку на 17;
  • гаечные ключи на 13, 15, 10, 8;
  • шестигранный ключ на 5;
  • спецключ для регулировки натяжного ролика или клещи для стопорных колец.

Как менять ремень на «Приоре»

Дальнейший процесс замены происходит по такой схеме:

  1. Откручиваете при помощи шестигранника на верхней части кожуха 5 болтов крепления, на нижнем 2. Снимаете кожухи.
  2. Головкой на 17 проверните коленчатый вал по направлению движения часовой стрелки. Выставьте метки ГРМ на «Приоре».
  3. На картере блока сцепления имеется резиновая заглушка, ее нужно снять. Проконтролируйте положение коленчатого вала – на маховике риски и прорезь на верхней части картера должны быть совмещены.
  4. Перед началом замены нужно снять шкив, которым приводятся в движение вспомогательные агрегаты. Для этого потребуется помощь – придется выкрутить болт, который крепит этот шкив на коленвале. Для того чтобы сорвать его, понадобится включить 5-ю скорость и выжать как можно сильнее педаль тормоза. При этом нужно использовать головку с трещоткой.
  5. Чтобы впоследствии быстрее собрать привод, нужно зафиксировать положение распределительных валов – установите между ними деревянный клин.
  6. Ключом на «15» нужно ослабить болт крепления ролика натяжения. Только после этого можно полностью снять ремень и оба ролика.
  7. Обязательно на резьбовые соединения роликов нужно нанести герметик для фиксации. Опорный нужно затягивать с усилием 35-41 Н/м. Натяжной окончательно не стоит зажимать – он фиксируется только после регулировки ремня.
  8. Надеваете ремень сначала на шкив коленвала, затем на опорный ролик, помпу, распредвалы.

Если подошло время, то нужно менять и помпу – обратите внимание на то, есть ли подтеки жидкости. Также стоит обратить внимание на посторонние звуки при работе мотора. Иногда они говорят не о поломках механизма ГРМ, а о том, что помпа пришла в негодность.

Регулировка натяжения ременной передачи

Метки ГРМ на Приоре

И мы теперь пришли к финалу, осталось только отрегулировать на автомобиле натяжение ременной передачи. Для этого вам понадобится выполнить такие манипуляции:

  1. Спецключом или щипцами нужно провернуть ролик натяжения против часовой стрелки.
  2. Совместите вырез с меткой, которая находится на внутренней части ролика, Затяните болт крепления, момент 15-20 Н/м.
  3. Установите на место шкив, который приводит в действие вспомогательные агрегаты.
  4. Проверните коленчатый вал на 2-3 оборота по часовой стрелке, установив ключ на болт шкива. Проконтролируйте совпадение установочных меток на распределительном и коленчатом валах, а заодно и натяжение ремня. Если нужно, то повторите процедуру.

Болт крепления ролика натяжения нужно затягивать с моментом 35-41 Н/м, шкив привода вспомогательных агрегатов – 105-110 Н/м. Сборку нужно выполнять в обратном порядке. Не нужно ставить только верхний кожух, так как потребуется визуально проконтролировать выполненную работу.

fb.ru

Ремень грм на Приору ваз 2170, замена

Здравствуйте, читатель блога RtiIvaz.ru. Сегодня мы будем изучать тему «Замена ремня ГРМ на Приоре с 16-ти клапанным двигателем». К замене ремня газораспределительного механизма Приора ваз 2170 с 16-ю клапанами подходите внимательно!

При неправильной установке ремня ГРМ или обрыве происходит рассогласование работы коленчатого вала и распредвалов, в результате чего контакт поршней с клапанами головки блока неизбежен. При этом ножки клапанов изгибаются, шляпки перестают прилегать к сёдлам. Вследствие этого пропадает компрессия, и поэтому придётся делать дорогостоящую замену клапанов и других деталей.

На фото ниже показан результат неправильной замены грм:

folded valve 480x360 ЗАМЕНА РЕМНЯ ГРМ НА ПРИОРЕ 16 КЛАПАНОВ

РИС 1. Загнутые клапаны

Для того чтобы начать процесс замены ремня грм, рассмотрим фотографию двигателя Приоры, с той стороны где находится привод газораспределительного механизма.

Привод вспомогательных агрегатов:

vaz 2170 alternator belt 480x360 ЗАМЕНА РЕМНЯ ГРМ НА ПРИОРЕ 16 КЛАПАНОВ

РИС 2. Ремень привода вспомогательных агрегатов Приоры

Как видно из фото, сначала надо снять ремень генератора и шкив привода вспомогательных агрегатов.

  • В первую очередь надо накидным ключом на 17 ослабить натяжной ролик ремня генератора и освободить ремень.
  • Затем высокой головкой на 17, отвернуть гайку крепления кронштейна правой опоры двигателя и домкратом приподнять его, так чтобы можно было провести в образовавшийся промежуток ремень, и вынуть его.

Внимательно надо осмотреть ремень, и в случае надобности заменить на новый. Установка на место ремня будет производиться позже.

  • А пока мы опустим кронштейн, наживим гайку на место, потому что нам предстоит продолжать ремонт по замене ремня ГРМ на Приоре.
  • Затем надо снять шкив привода агрегатов. Для этого надо предварительно ослабив болты и поддомкратив снять переднее правое колесо.

Прежде чем снимать шкив, надо зафиксировать коленвал. Для этого, в задней части двигателя на картере сцепления есть прямоугольное отверстие, закрытое резиновой заглушкой. Заглушка окна маховика двигателей ваз

РИС 3. Резиновая заглушка картера сцепления ВАЗ 2108-1601223-00

Отверстие для доступа к маховику

РИС 4. Отверстие для доступа

  • Отверстие открывает доступ к маховику. Надо снять прямоугольную резиновую заглушку и вставить между зубьями мощную отвёртку для фиксации коленчатого вала.
  • Затем головкой на 17 мы можем выкрутить гайку крепления шкива привода агрегатов, и снять его.
  • Под этим шкивом находится зубчатый шкив коленвала. Болт мы закрутим обратно, чтобы можно было за него проворачивать в дальнейшем коленчатый вал.

Схема привода грм Приоры:

Рассмотрим схему привода грм Приоры и расположение меток для этого двигателя:

Схема привода грм Приоры ваз 2170

РИС 5. Схема привода грм Приоры

ОТКРЫВАЕМ ДОСТУП К РЕМНЮ ГРМ

  • Чтобы добраться до привода газораспределительного механизма, нам надо шестигранником выкрутить пять болтов верхней крышки грм.

 Расположение этих болтов показано на фото ниже:

Болты верхней крышки грм Приоры

РИС 6. Болты верхней крышки грм

  • Затем выкручиваем этим же ключом два болта нижней крышки механизма грм и снимаем крышку.

Болты нижней крышки ГРМ

РИС 7. Болты нижней крышки ГРМ

  • Головкой на 17 проворачиваем зубчатый шкив коленвала до установки меток строго на свои места согласно рисунку 4. Также надо проверить совпадение меток на маховике, чтобы они были расположены, как показано на рисунке 3. Проворачивать коленчатый вал надо по часовой стрелке.

И ещё один важный момент! Крутить весь механизм грм надо именно коленчатым валом. За шкивы распредвала этого делать нельзя. Чтобы метки распредвалов не сбились в процессе работы, их надо зафиксировать между собой. Делается это по-разному. Однажды я видел, как один слесарь вставил между зубьями шкивов торцевую головку. Можно так же взять шпильку и две толстые пластины с отверстиями. На шпильку надеваем пластины, с двух сторон гайки и вставить эту конструкцию между шкивами, так чтобы пластины упирались в зубья шкивов и затягиваем гайки.

Выглядит это примерно так! Тут, правда, представлен двигатель, от другога автомобиля:

Приспособление для фиксации распредвалов

РИС 8. Приспособление для фиксации распредвалов

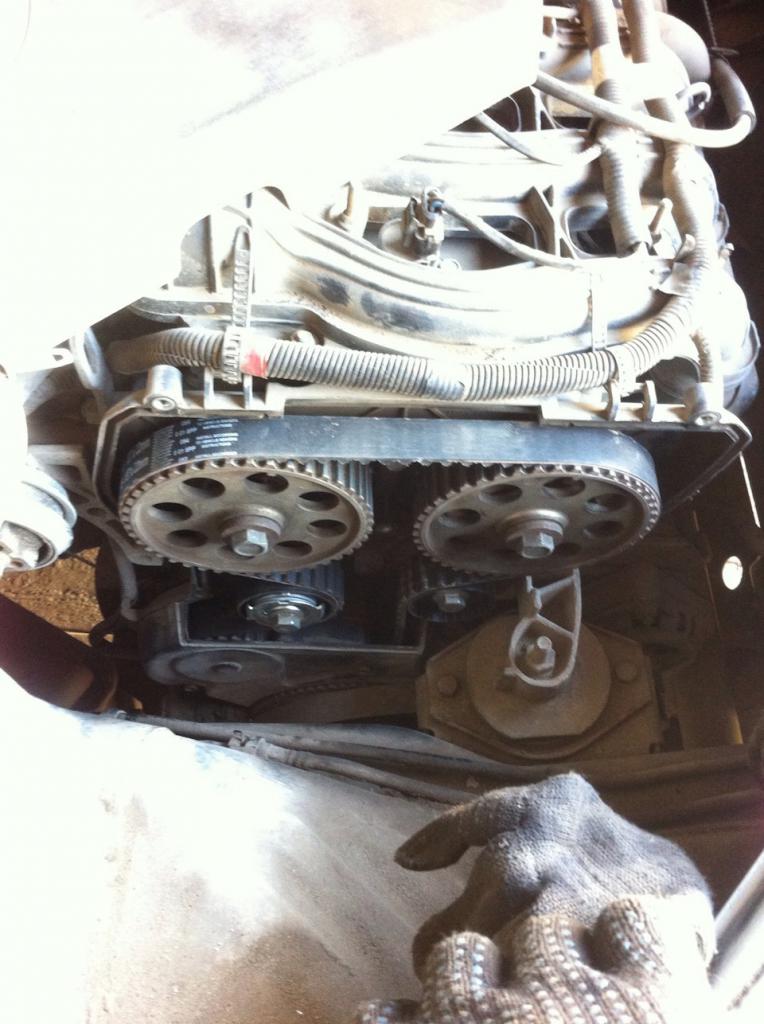

Подготовительные работы мы закончили и пора приступать непосредственно к замене зубчатого ремня грм Приоры.

  • Чтобы снять ремень газораспределительного механизма Приоры в первую очередь надо ослабить его натяжение. Для этого ключом на 15 откручиваем гайку натяжного ролика, опорный ролик тоже надо снять. Потому что при замене ремня грм меняют и оба ролика.

Затем снимаем зубчатый ремень и внимательно его осматриваем. В первую очередь обращаем внимание на наличие трещин, разлохмачивания краёв ремня, ну и, конечно, смотрим на состояние зубьев. Их должно быть в количестве 137 штук, они должны быть округлой формы. Если вы обнаружили хотя бы один из этих дефектов либо пришло время по пробегу в километрах, то ремень грм Приоры подлежит замене на новый. Далее надо обратить внимание на состояние помпы. Взявшись за зубчатый шкив помпы надо подёргать его, если есть люфт шкива, то помпа подлежит замене.

ЗАМЕНА ПОМПЫ ПРИОРЫ

  • Для того чтобы заменить помпу, нам придётся слить охлаждающую жидкость. Ключом на 15 откручиваем гайки, снимаем зубчатые шкивы распредвалов и заднюю крышку привода грм.

Следует иметь в виду, что шкивы распредвалов нельзя путать местами, выпускной и впускной шкив ставятся именно на свои места. Чтобы снять заднюю крышку надо воспользоваться торцевой головкой на 10 и открутить шесть болтов крепления этой крышки.

Расположение этих болтов показано на нижеследующем рисунке:

Болты задней крышки привода грм Приоры

РИС 9. Болты задней крышки привода грм Приоры

  • На этом рисунке также показаны и болты крепления помпы Приоры. Эти болты откручиваются шестигранником на 5. Открутив болты, надо поддеть плоской отвёрткой край помпы и извлечь её из своего посадочного места.
  • Перед установкой новой помпы Приоры надо очистить поверхность, к которой она прилегает. Желательно её обезжирить и покрыть тонким слоем герметика. Новую помпу тоже следует промазать герметикой, то место где устанавливается прокладка. При установке помпы обратите внимание на контрольное отверстие, оно должно находиться в нижней части.
  • Затягиваем три болта крепления этого узла и теперь можно поставить и закрепить заднюю крышку газораспределительного механизма.

УСТАНОВКА РЕМНЯ ГРМ ПРИОРЫ

  • Перед установкой ремня грм Приоры ставим на свои места зубчатые шкивы распредвалов, следя за тем, чтобы метки были строго на своих местах. Шкивы распредвалов выпускных и впускных устанавливаем обязательно на свои места. Об этом было сказано выше! Не забываем при этом, что под шкив впускного распредвала нужно установить кольцо датчика фаз.
  • Проверив положение меток на распредвалах и коленвале, ставим на свои места ролики. Натяжной слева, только наживляем. Опорный находящийся справа «паразитный», его можно сразу закрепить до упора.
  • Начинаем с коленвала, надеваем на его зубчатый шкив ремень грм, снизу вверх. Затем, придерживая руками с обеих сторон, заводим ремень сначала на шкив помпы, потом обратной стороной одновременно укладываем на ролики. Далее удерживая натяжку ремня, тянем его вверх и в стороны и надеваем на шкивы распредвала. При этом надо внимательно следить за положением меток, они должны оставаться строго на своих местах.

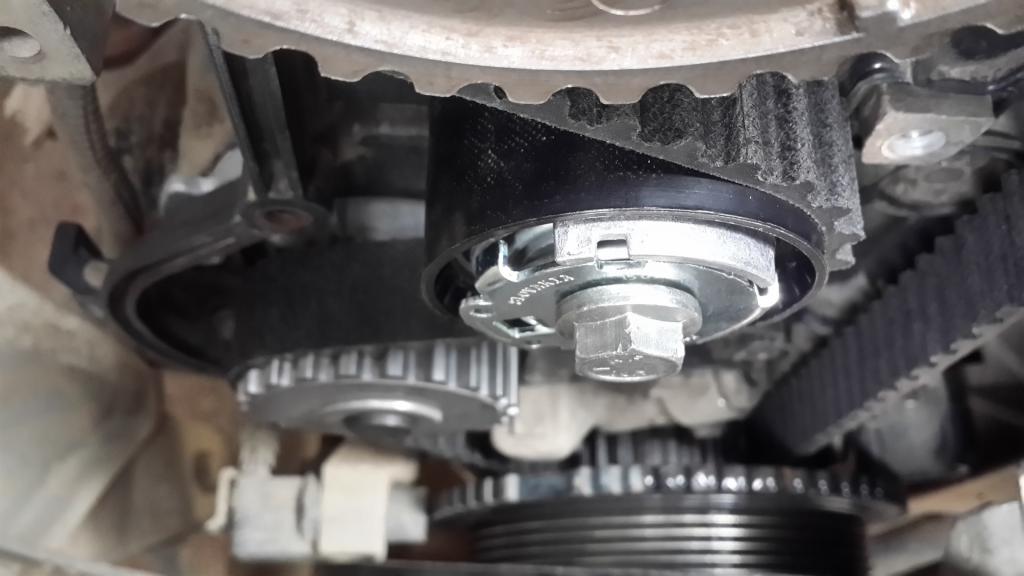

  • Пришло время натянуть зубчатый ремень. Для этого специальным ключом поворачиваем натяжной ролик против часовой стрелки до совпадения выступа и выреза, как показано на фото ниже. После этого можно уже затянуть полностью болт натяжного ролика.

Натяжной ролик ремня грм Приоры

РИС 10. Натяжной ролик ремня грм Приоры

После установки ремня грм Приоры, надо проверить работу всего механизма. Для этого надо вручную провернуть коленчатый вал, произведя при этом не менее двух оборотов. Метки после каждого оборота должны находиться строго на своих местах, согласно рисунку 4. Если метки не будут совпадать хоть на 1 зуб, то процедуру установки ремня надо повторить заново. Иначе деформации клапанов не избежать, и тогда придётся снимать головку блока цилиндров и менять клапана.

  • Затем можно ставить на место нижнюю и верхнюю крышки грм, затянуть болты и приступать к установке поликлинового ремня генератора.

УСТАНОВКА РЕМНЯ ПРИВОДА АГРЕГАТОВ

  • Сначала ставим на место шкив привода агрегатов. Затем отворачиваем гайку крепления правой опоры двигателя, которую мы снимали ранее, чтобы извлечь ремень генератора Лады. После этого надо домкратом приподнять двигатель до образования просвета, через который мы просунем ремень, потом опустить двигатель и затянуть гайку крепления опоры.
  • Ставим на место натяжной ролик ремня генератора, но болт его только наживляем. Далее заводим ремень на шкивы привода агрегатов, генератора, компрессора кондиционера, и на натяжной ролик. Делаем, так как показано на рисунке 2.
  • С помощью специального ключа, который мы использовали для натяжения ремня грм, проворачиваем против часовой стрелки натяжной ролик ремня генератора до необходимого усилия.

Взявшись пальцами за ремень, между натяжным роликом и шкивом генератора, пробуем его поворачивать поперёк. Правильно натянутый ремень должен поворачиваться на величину не более 90°.

Ставим на место колесо, снимаем машину с домкрата и пробуем завести двигатель…

Если при этом посторонние шумы отсутствуют, и генератор даёт требуемый уровень заряда аккумулятора, это значит, что правильно выполнили работу.

Напоследок хочу сказать, что работу я проделал сам. На днях мне позвонил товарищ по поводу замены ремня грм на Приоре. Попросил меня, чтобы я ему помог в этом деле. На деле, сам он несведущ в этом вопросе. Пришлось мне самому покопаться в интернете, поспрашивать у знающих людей. Выяснить, что к чему. В общем, работу выполнял я, а он помогал. Вот после этого, я делюсь с вами опытом, написав статью «Замена ремня ГРМ на Приоре 16 клапанов».

Пока, читатель блога RtiIvaz.ru!

И также полезно почитать статью:

Как правильно отрегулировать клапана ваз 2107

Ремень генератора Лада

www.rtiivaz.ru

Смещена метка на шестерне выпускного распредвала в Приоре (решено) — 2 ответа

Практически, каждый мотор автомобиля, это двигатель внутреннего сгорания. И работа такого двигателя происходит в строго определённом порядке движения поршней в блоке цилиндров, и в этом строго определённом порядке подаётся топливная смесь в каждый цилиндр, и конечно же к этому моменту должна и подаваться искра на свече зажигания (на бензиновом моторе). И естественно клапана впускные, а также и выпускные должны в нужный момент открыться или закрыться кулачками впускного и выпускного распредвалов.
И чтобы всё это происходило в нужные моменты, существует механизм ГРМ, и имеются метки для установки колен/вала и распредвалов, соединяются они на разных двигателях по разному, бывает зацепление просто шестернями, бывает цепью, бывает зубчатым ремнём.
На двигателе вашего автомобиля стоит зубчатый ремень.

Когда человек имеет мало опыта, то часто бывает при замене ремня ГРМ неверно соблюдает порядок установки меток. В общих чертах знает, что имеются метки и они должны совпасть. И вот частая ошибка: выставляет метки на распредвалах, потом подгоняет колен/вал — это совершенно неправильно, можно даже и загубить мотор такой установкой, особенно если у него встречаются клапана с поршнями при неверной установке.

Напомню, как выставляются метки на 16-ти клапанном двигателе «Приоры».

Если мотор работает, но вам не нравится его работа, то надо проверить совпадение меток

Если мотор разбирался для ремонта, то начинать надо с установки первого цилиндра в ВМТ. Например самый простой вариант поймать поршень в ВМТ, это выкрутить все свечи, первый цилиндр заткнуть бумажной пробкой. Помощник в этот момент прокручивает колен/вал за болт шкива или при поддомкраченном передке, можно на включенной скорости крутить переднее колесо. В момент такта сжатия первого цилиндра пробка выскочит. Далее ещё немного прокручивая колен/вал, подгоняете метки до совпадения. У двигателей «Приора», метка на зубчатой шестерне коленчатого вала, обычно это точка, а на крышке масляного насоса это треугольный вырез. Эти метки видны при снятом шкиве колен/вала.
Шестерня зубчатого ремня на колен/валу должна встать таким образом

А метка на маховике тоже должна виднеться в окошке.

Окошко под резиновой заглушкой (указал красной стрелкой)

Добраться туда будет легче, если снять воздушный фильтр и аккумулятор

Когда поршень первого цилиндра в ВМТ, колен/вал совмещён с меткой, только после этого совмещаются метки распредвалов

А потом уже одевается ремень ГРМ.

И на всякий случай информация, если снимались распредвалы и менялись шестерни распредвалов, то помнить — каждый вал имеет собственный шкив, которые менять между собой нельзя. Шкив с правой стороны мотора, имеет вставку для датчика фаз.

И ещё, напоследок: обязательно проверяйте метки после установок и регулировок. Пока не вкручены свечи, чтобы компрессия не создавала вам препятствия, прокрутите колен/вал 2 (два) оборота. То есть, проверите метки, что они встали снова как положено и в тоже время почувствуете, что поршни не встретились с клапанами. Если у вас установлен мотор, на котором клапана не встречаются с поршнями при разрыве ремня ГРМ, то всё равно проверяйте метки после двух оборотов — это очень важно.

etlib.ru

Как выполняется замена ремня ГРМ Приора и инструкция к действию

Одна из последних разработок вазовских инженеров последнего десятилетия – двигатель 21126, который стал основным силовым агрегатом на ВАЗ-2170. Здесь применили и хонингование цилиндров, и поршни новой конструкции, которые поспособствовали повышению мощности. Однако банальный обрыв привода газораспределительного механизма вывести из строя узлы даже такого технологичного агрегата. Поэтому лучше заранее проконтролировать и поменять этот компонент системы.

Когда нужна замена ремня привода ГРМ на автомобиле Приора?




Если учитывать заводской регламент обслуживания, то он рекомендует делать ротацию резино-механического изделия через 200 000 км пробега. Но, как показывает практика, автомобилисты предпочитают менять эту деталь раньше — кто на 60 000, а кто и на 100 000 км пробега. Считается, что при городском режиме передвижения элемент изнашивается быстрее.

замена ремня ГРМ на авто Приора

В любом случае контроль состояния элемента должен выполняться через каждые 45 тыс.км. Первыми признаками того, что на Лада Приора замена ремня ГРМ уже необходима, являются следующие факторы:

  • посторонние шумы при работе ДВС;
  • изменение цвета выхлопных газов;
  • проблемы при запуске мотора;
  • посторонние вибрации.

Небольшой пробег отнюдь не всегда гарантирует безаварийную эксплуатацию автомобиля. Довольно часто в отзывах автолюбителей можно встретить ситуацию, когда ременной привод изнашивается раньше срока по причине попадания на него масла и грязи. Эти компоненты попадают через сальники и щели в кожухе, поэтому важно устранить причины протечек и осмотреть деталь.



Важно понять, что замена ремня ГРМ Приора должна производиться своевременно, ни в коем случае нельзя затягивать дело до обрыва. В противном случае расходы на ремонт могут неприятно удивить владельца. В большей мере это обусловлено отсутствием на поршнях выемок под клапаны, поэтому обрыв детали приводит к их непосредственному контакту, после чего последние обычно изгибаются.

Проблемы с прочностью ременной передачи на высоких оборотах вообще приводят к катастрофическим последствиям вплоть до обрыва поршней и даже деформации шатунов. Чтобы не подвергать себя риску, опытные автомобилисты советуют периодически контролировать состояние резиновой передачи, а также степень ее натяжения.

Как выполняется проверка ременной передачи на ВАЗ 2170?

Деталь представляет собой резинотехническое изделие с зубцами, расположенными на его внутренней части. На внешнем ободе указаны:

  • тип мотора, для которого предназначена автодеталь;
  • число, указывающее количество зубцов – 137;
  • маркировка, указывающая ширину изделия – 22 мм.

Эти данные пригодятся владельцу, который еще не знает, какой ремень нужно купить для ВАЗ 2170. Осталось приготовить необходимый инструмент для проверки:

Лада Приора и замена ремня ГРМ
замена ремня ГРМ Приора

  1. инбусовый ключ (шестигранник) на «5»;
  2. ключ на «10»;
  3. домкрат.

Проверка состояния привода выполняется на холодном двигателе и состоит из следующих переходов:

  • При помощи шестигранника выкрутить пять болтов крепления передней верхней крышки привода газораспределительного механизма и снять ее.
  • Осмотреть деталь и определить, нужна ли на Лада Приора замена ремня привода ГРМ, для чего включить пятую передачу, вывесить правое переднее колесо и вращать его по часовой стрелке. Изделие должно быть без трещин, отслоений и подрезов, обнажающих нити корда. При обнаружении дефектов деталь необходимо поменять.
  • Осмотреть состояние натяжного ролика – на нем не должно быть никаких повреждений.
  • Проверить натяжение ремня, для чего надавить усилием 10 кг на ремень между шестернями распредвалов и замерить его прогиб – он должен быть не более 5-7 мм. Также осуществить контроль можно по положению метки 1 на наружной обойме самонатяжного ролика, которая в идеале должна находиться напротив выступа 2. Отклонения допустимы в пределах 3-4 мм – они регулируются, однако превышение этих показателей означает необходимость замены ременной передачи и роликов.

замена ремня ГРМ Приора

Как произвести замену ремня привода ГРМ на Лада Приора своими силами?

Процесс включает не только ротацию резиновой передачи, вместе с ней меняются и ролики – натяжной и опорный. Комплекты для ремонта обычно продаются в автомагазинах. Для работы потребуются следующие инструменты:

  • головка на «17»;
  • ключи на «15», «13», «10», «8»;
  • инбусовый ключ (шестигранник) на «5»;
  • специальный ключ для регулировки ролика или клещи для съема стопорного кольца.



Далее процесс смены привода происходит в следующем порядке:

  • Открутив шестигранником 5 болтов на верхнем пластиковом кожухе газораспределительного механизма и 2 на нижнем, снять их.
  • При помощи головки на «17» провернуть коленвал по часовой стрелке и выставить по меткам оба распредвала в ВМТ такта сжатия первого цилиндра. Определяется этот момент совмещением меток 1 на шкивах распределительных валов с отметками 2, которые расположены на задней крышке.

Лада Приора и замена своими руками ремня ГРМ

  • Снять резиновую заглушку в картере сцепления и проконтролировать положение коленвала: риски на маховике и прорезь на верхней крышке картера должны совпадать.

замена ремня и регулировка ГРМ Приора

  • Перед тем как сделать замену ремня ГРМ на автомобиле Приора, нужно демонтировать шкив привода вспомогательных аппаратов. Для этого помощник должен включить 5 передачу и нажать на тормоз, а владелец авто при помощи головки на «17» с воротком отвернуть болт крепления шкива и снять его.
  • Для комфортности последующей сборки перед демонтажем резинотехнической детали опытные автолюбители рекомендуют зафиксировать шкивы распредвалов простым деревянным клином, который следует забить между ними.

замена приводного ремня ГРМ на Лада Приора

  • При помощи ключа на «15» ослабить болт натяжного ролика и снять ремень с валов. Далее демонтировать натяжной и опорный ролики.

замена и настройка ремня ГРМ Приора

  • На резьбу болтов новых роликов нанести фиксирующий герметик. Опорный ролик затягивать моментом 35-41 Нм, а натяжной окончательно не зажимать. Проконтролировать положение коленвала по метке на крышке масляного насоса.
  • Надеть зубчатый резиновый привод на шкив коленчатого вала. Натянуть обе ветви и надеть переднюю часть на опорный ролик, а заднюю – на шкив помпы и завести за натяжной ролик. Если использовался деревянный клин, то его нужно удалить.

Важно! В процессе ремонта нужно проверить состояние насоса ОЖ. Его вал должен свободно вращаться, без люфта и постороннего шума. Недопустимы следы подтекания охлаждающей жидкости. При наличии одного из факторов – обязательно поменять помпу.



Как отрегулировать натяжение привода на ВАЗ 2170?

Финальная стадия замены ремня ГРМ на автомобиле Лада Приора выполняется по схеме:

  • Специальным ключом или щипцами провернуть натяжной ролик против часовой стрелки.
  • Совместить вырез 1 с меткой 2 на внутренней втулке ролика и затянуть болт крепления с моментом 20-15 Нм (фото см. выше).
  • Установить на штатное место шкив привода вспомогательных агрегатов.
  • Провернуть коленвал на 2 оборота по часовой стрелке за болт шкива и проконтролировать соосность установочных меток распредвалов и коленвала, а также натяжение ремня. При необходимости операции повторить.

Лада Приора и замена ремня ГРМ

Болт натяжного ролика затягивается моментом 35-41 Нм, а шкив вспомогательных аппаратов – 105-110 Нм. Сборка выполняется в обратной последовательности, не ставим только верхний пластиковый кожух для визуального контроля выполненной работы.

Далее заводим мотор и наблюдаем – указатели 1 и 2 на ролике не должны при перегазовке отклоняться от нормы более, чем на 2 мм, после этого принимать рабочее положение. После проверки работоспособности агрегатов верхний кожух привода устанавливается на место.

Описанный процесс аналогичен и может быть применен при ремонте автомобилей Lada Kalina и Lada Granta. Методика замены привода газораспределительного механизма доступна любому автолюбителю, но требует особой внимательности. Малейшее смещение меток способно вылиться в дорогостоящий ремонт.

autobann.su

Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
