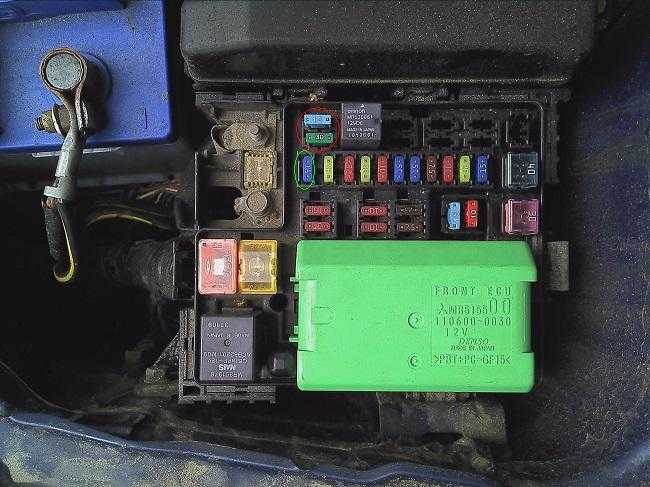

Блок предохранителей в моторном отсеке
| № | А | Защищаемая цепь |
| 1 | 60 | Предохранитель № 15, 16, 19, 20 (блок предохранителей в салоне) |
| 2 | 50 | Контроллер вентилятора |
| 3 | 60 | Электронный блок управления ABS |
| 4 | 40 | Замок зажигания |
| 5 | 30 | Электростеклоподъемники |
| 6 | 15 | Передние противотуманные фары, индикатор включения противотуманных фар, реле включения противотуманных фар |
| 7 | 10 | Звуковой сигнал, реле звукового сигнала |
| 8 | 20 | Датчик массового расхода воздуха, датчик положения коленчатого вала, клапан рециркуляции, электронный блок управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятор холостого хода, реле катушек зажигания, электронный блок управления иммобилайзером, форсунки, датчик концентрации кислорода, клапан продувки адсорбера |
| 9 | 10 | Компрессор кондиционера |
| 10 | 15 | Электронный блок управления ABS, электронный блок управления двигателем, дополнительный стоп-сигнал, задние фонари |
| 11 | 15 | Разъем для дополнительных электроприборов |
| 12 | 7. 5 | Генератор |
| 13 | 10 | Электронный блок управления системой ETACS, указатели поворота |
| 14 | 20 | Блок управления соленоидами автоматической коробки передач |
| 15 | 15 | Топливный насос |
| 16 | 10 | Правая фара |
| 17 | 10 | Левая фара, индикатор дальнего света |
| 18 | 10 | Правая фара |
| 19 | 10 | Левая фара, переключатель света фар, электрокорректор фар |
| 20 | 7.5 | Блок управления кондиционером, подсветка пепельницы, подсветка прикуривателя, комбинация приборов, выключатель противотуманных фар, указатели поворота, блок управления рециркуляцией воздуха, правая блок фара, задние фонари, разъем для магнитолы, переключатель аварийной сигнализации, переключатель обогрева сидений, фонарь освещения заднего номерного знака, реостат, блок управления подогревателя, корректор света, правй габаритный фонарь, правый задний комбинированный фонарь |
| 21 | 7. 5 | Комбинация приборов, левая блок фара, фонарь освещения заднего номерного знака, левый габаритный фонарь, левый задний комбинированный фонарь |
| 22 | 10 | Комбинация приборов, подрулевой переключатель, электронный блок управления системы ETACS, передний блок управления |
| 23 | 10 | Часы, электронный блок управления ETACS, магнитола |
| 24 | — | — |
| 25 | 20 | Обогрев сидений |
| 26 | 100 (4G1) 120 (4G6) | Предохранители № 1,2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22 (блок предохранителей в моторном отсеке), передний блок управления |
| Реле | ||
| A-04X | Реле передних противотуманных фар | |
| A-05X | Реле звукового сигнала | |
| A-06X | Резерв | |
| A-07X | Резерв | |
| A-08X | Резерв | |
| A-09X | Реле электродвигателя вентилятора системы охлаждения | |
| Реле электронного блока управления | ||
| A-11X | Реле электронного блока управления | |
Блок реле в моторном отсеке
| № | Реле |
| B-10X | Разъем для подключения индикатора частоты вращения коленчатого вала двигателя |
| B-11X | |
| B-12X | |
| B-13X | |
| B-14X | |
| B-15X | Реле катушки зажигания |
| B-16X | Реле электронного блока управления автоматической коробкой передач |
| B-17X | Реле электронного блока управления двигателем |
| B-18X | Реле компрессора кондиционера |

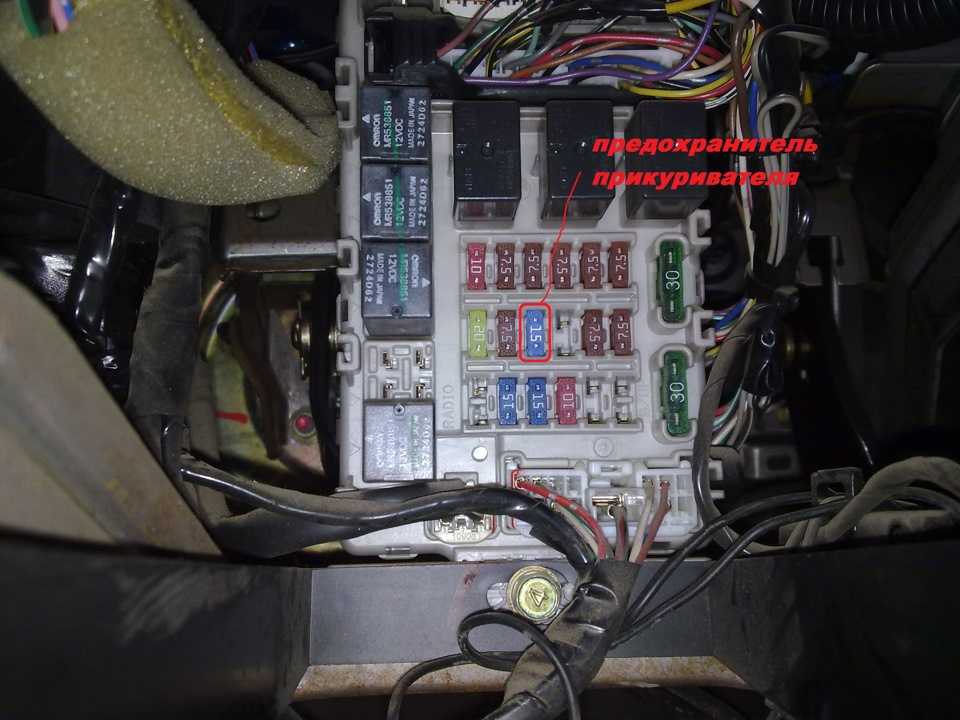

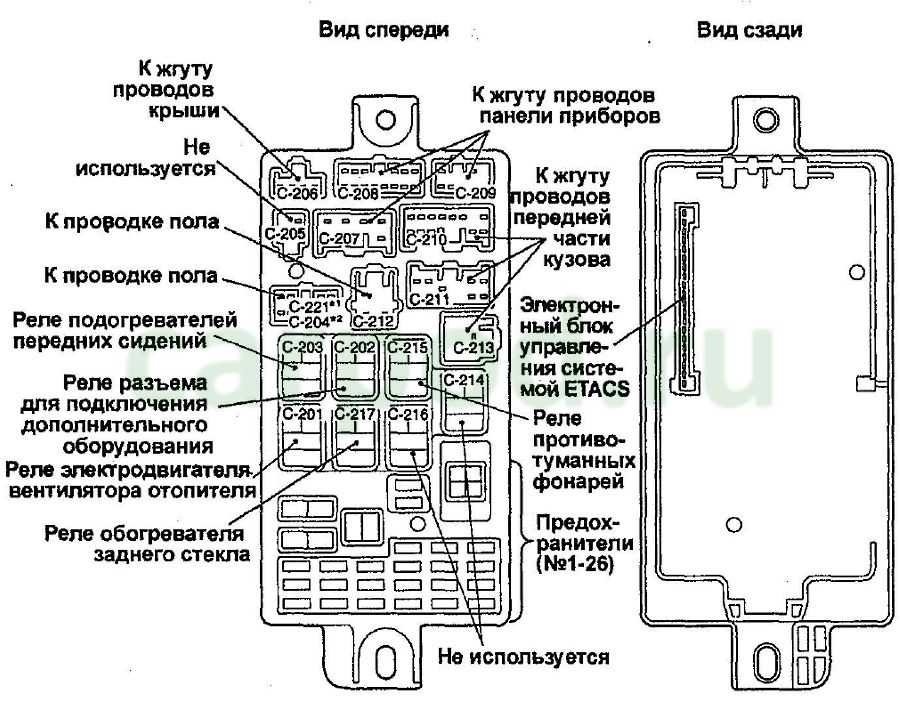

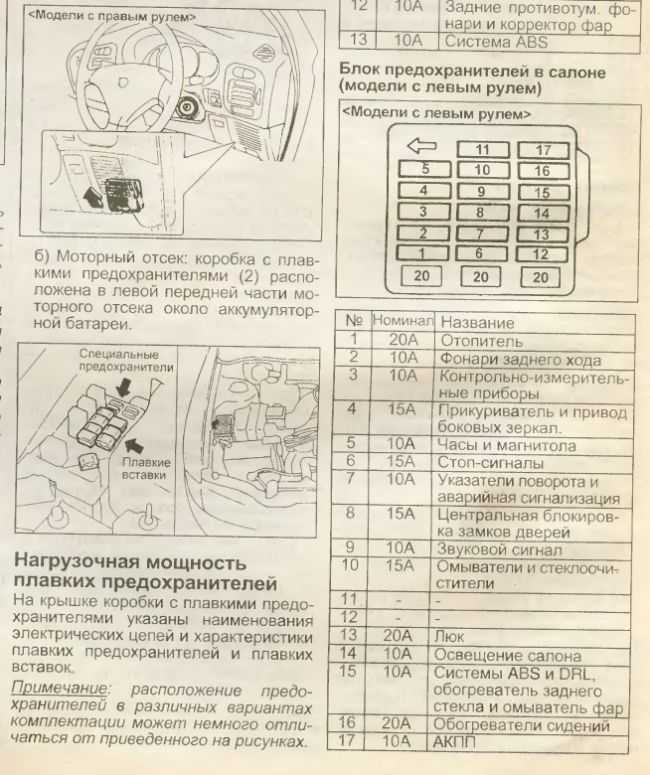

Блок предохранителей в салоне
№. | А | Защищаемая цепь |
| 1 | 10 | Конденсатор (4G6), катушки зажигания |
| 2 | 7.5 | Сигнальная лампа АБС, сигнальная лампа разряда АКБ, контрольная лампа неисправности системы управления двигателем, подрулевой переключатель, комбинация приборов, электронный блок управления системы ETACS, сигнальная лампа недостаточного уровня топлива, сигнальная лампа аварийного давления масла, сигнальная лампа неисправности дополнительной системы безопасности (SRS), электронный блок управления системы подушек безопасности, датчик скорости автомобиля, сигнальная лампа состояния тормозной системы |
| 3 | 7.5 | Реле управления автоматической коробкой передач, комбинация приборов, электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), свет заднего хода, электронный блок управления системы ETACS, датчики частоты вращения выходного вала (для автомобилей с АКПП), электронный блок управления дополнительной системой безопасности (SRS) |
| 4 | — | — |
| 5 | 7. 5 | Реле компрессора кондиционера, реле электронного блока управления автоматической коробкой передач, реле обогревателя заднего стекла, передний электронный блок управления, отопитель, реле отопителя, электродвигатель селектора распределения потоков воздуха |
| 6 | 7.5 | Пульт управления наружными зеркалами |
| 7 | 20 | Электронный блок управления освещением, электродвигатель очистителя ветрового стекла |
| 8 | 7.5 | Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса №1, реле топливного насоса №2 |
| 9 | 15 | Прикуриватель |
| 10 | — | — |
| 11 | 7. 5 | Вспомогательное реле и пульт управления наружными зеркалами |
| 12 | 7.5 | Электронный блок управления АБС |
| 13 | — | — |
| 14 | 15 | Электронный блок управления системы ETACS и электродвигатель стеклоочистителя заднего стекла (для автомобилей с кузовом универсал) |
| 15 | 15 | Диагностический разъем |
| 16 | 10 | Задний противотуманный фонарь, индикатор его включения и реле включения заднего противотуманного фонаря |
| 17 | — | — |
| 18 | — | — |
| 19 | 30 | Электронный блок управления кондиционером |
| 20 | 30 | Обогреватель заднего стекла |
| Реле | ||
| 1 | Реле топливного насоса (1) | |
| 2 | Реле подогрева передних сидений | |
| 3 | Реле топливного насоса (2) | |
| 4 | Реле розетки для подключения дополнительного оборудования | |
| 5 | Реле задних противотуманных фонарей | |
| 6 | Реле электростеклоподъемников | |
| 7 | Реле электродвигателя вентилятора отопителя | |
| 8 | Реле обогревателя заднего стекла | |
ᐅ Схема предохранителей и реле Mitsubishi Lancer 9
Блок предохранителей в моторном отсеке
| № | Защищаемая цепь | |
| 1 | 60 | Предохранитель № 15, 16, 19, 20 (блок предохранителей в салоне) |
| 2 | 50 | Контроллер вентилятора |
| 3 | 60 | Электронный блок управления ABS |
| 4 | 40 | Замок зажигания |
| 5 | 30 | Электростеклоподъемники |
| 6 | 15 | Передние противотуманные фары, индикатор включения противотуманных фар, реле включения противотуманных фар |
| 7 | 10 | Звуковой сигнал, реле звукового сигнала |
| 8 | 20 | Датчик массового расхода воздуха, датчик положения коленчатого вала, клапан рециркуляции, электронный блок управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятор холостого хода, реле катушек зажигания, электронный блок управления иммобилайзером, форсунки, датчик концентрации кислорода, клапан продувки адсорбера |
| 9 | 10 | Компрессор кондиционера |
| 10 | 15 | Электронный блок управления ABS, электронный блок управления двигателем, дополнительный стоп-сигнал, задние фонари |
| 11 | 15 | Разъем для дополнительных электроприборов |
| 12 | 7. 5 | Генератор |
| 13 | 10 | Электронный блок управления системой ETACS, указатели поворота |
| 14 | 20 | Блок управления соленоидами автоматической коробки передач |
| 15 | 15 | Топливный насос |
| 16 | 10 | Правая фара |
| 17 | 10 | Левая фара, индикатор дальнего света |
| 18 | 10 | Правая фара |
| 19 | 10 | Левая фара, переключатель света фар, электрокорректор фар |
| 20 | 7.5 | Блок управления кондиционером, подсветка пепельницы, подсветка прикуривателя, комбинация приборов, выключатель противотуманных фар, указатели поворота, блок управления рециркуляцией воздуха, правая блок фара, задние фонари, разъем для магнитолы, переключатель аварийной сигнализации, переключатель обогрева сидений, фонарь освещения заднего номерного знака, реостат, блок управления подогревателя, корректор света, правй габаритный фонарь, правый задний комбинированный фонарь |
| 21 | 7. 5 | Комбинация приборов, левая блок фара, фонарь освещения заднего номерного знака, левый габаритный фонарь, левый задний комбинированный фонарь |
| 22 | 10 | Комбинация приборов, подрулевой переключатель, электронный блок управления системы ETACS, передний блок управления |
| 23 | 10 | Часы, электронный блок управления ETACS, магнитола |
| 24 | — | — |
| 25 | 20 | Обогрев сидений |
| 26 | 100 (4G1) 120 (4G6) | Предохранители № 1,2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22 (блок предохранителей в моторном отсеке), передний блок управления |
| Реле | ||
| A-04X | Реле передних противотуманных фар | |
| A-05X | Реле звукового сигнала | |
| A-06X | Резерв | |
| A-07X | Резерв | |
| A-08X | Резерв | |
| A-09X | Реле электродвигателя вентилятора системы охлаждения | |
| A-10X | Реле электронного блока управления | |
| A-11X | Реле электронного блока управления | |
Блок реле в моторном отсеке
| № | Реле |
| B-10X | Разъем для подключения индикатора частоты вращения коленчатого вала двигателя |
| B-11X | |
| B-12X | |
| B-13X | |
| B-14X | |
| B-15X | Реле катушки зажигания |
| B-16X | Реле электронного блока управления автоматической коробкой передач |
| B-17X | Реле электронного блока управления двигателем |
| B-18X | Реле компрессора кондиционера |
Блок предохранителей в салоне
№. | А | Защищаемая цепь |
| 1 | 10 | Конденсатор (4G6), катушки зажигания |
| 2 | 7.5 | Сигнальная лампа АБС, сигнальная лампа разряда АКБ, контрольная лампа неисправности системы управления двигателем, подрулевой переключатель, комбинация приборов, электронный блок управления системы ETACS, сигнальная лампа недостаточного уровня топлива, сигнальная лампа аварийного давления масла, сигнальная лампа неисправности дополнительной системы безопасности (SRS), электронный блок управления системы подушек безопасности, датчик скорости автомобиля, сигнальная лампа состояния тормозной системы |
| 3 | 7.5 | Реле управления автоматической коробкой передач, комбинация приборов, электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), свет заднего хода, электронный блок управления системы ETACS, датчики частоты вращения выходного вала (для автомобилей с АКПП), электронный блок управления дополнительной системой безопасности (SRS) |
| 4 | — | — |
| 5 | 7. 5 | Реле компрессора кондиционера, реле электронного блока управления автоматической коробкой передач, реле обогревателя заднего стекла, передний электронный блок управления, отопитель, реле отопителя, электродвигатель селектора распределения потоков воздуха |
| 6 | 7.5 | Пульт управления наружными зеркалами |
| 7 | 20 | Электронный блок управления освещением, электродвигатель очистителя ветрового стекла |
| 8 | 7.5 | Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса №1, реле топливного насоса №2 |
| 9 | 15 | Прикуриватель |
| 10 | — | — |
| 11 | 7. 5 | Вспомогательное реле и пульт управления наружными зеркалами |
| 12 | 7.5 | Электронный блок управления АБС |
| 13 | — | — |
| 14 | 15 | Электронный блок управления системы ETACS и электродвигатель стеклоочистителя заднего стекла (для автомобилей с кузовом универсал) |
| 15 | 15 | Диагностический разъем |
| 16 | 10 | Задний противотуманный фонарь, индикатор его включения и реле включения заднего противотуманного фонаря |
| 17 | — | — |
| 18 | — | — |
| 19 | 30 | Электронный блок управления кондиционером |
| 20 | 30 | Обогреватель заднего стекла |
| Реле | ||
| 1 | Реле топливного насоса (1) | |
| 2 | Реле подогрева передних сидений | |
| 3 | Реле топливного насоса (2) | |
| 4 | Реле розетки для подключения дополнительного оборудования | |
| 5 | Реле задних противотуманных фонарей | |
| 6 | Реле электростеклоподъемников | |
| 7 | Реле электродвигателя вентилятора отопителя | |
| 8 | Реле обогревателя заднего стекла | |
Где мое реле топливного насоса.
; ПОМОЩЬJavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
Как следует из названия, может ли кто-нибудь указать мне направление реле топливного насоса
Автомобиль не заводится, но переворачивается
Насос не всасывает, поэтому мне нужно проверить реле, но я действительно не знаю, какое оно является?? или где!!
Техническая помощь приветствуется!!
Ответить
Сохранить
Нравится
1 — 14 из 14 Сообщений
Под капотом посмотрите вправо, за аккумулятором.
Вы должны увидеть 2 реле, подключенных к брандмауэру.
Справа реле топливного насоса.
Ответить
Сохранить
Нравится
Cheers WizardKing:smthumbup
Ответить
Сохранить
Нравится
Проверить старую добрую проводку в нише для ног пассажира.
.
Ответить
Сохранить
Как
Это реле также остановит искрение катушек?
Ответить
Сохранить
Вроде
Есть три реле бензонасоса!
Реле 1 — под панелью — включается замком зажигания
Реле 2 — под панелью — ЭБУ включено
Реле 3 — на перегородке — ЭБУ включено в обход резистора скорости насоса
Фото расположения реле под панелью прилагается
Джон, отдельное реле катушки зажигания находится в меньшем блоке реле в моторном отсеке. Это второй спереди
Г
Реле топливного насоса e8.JPG
27,5 КБ Просмотров: 2 457
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
Реакции: 2
грантов сказал:
Есть три реле бензонасоса!
Реле 1 — под приборной панелью — включается замком зажигания
Реле 2 — под приборной панелью — ЭБУ включено
Реле 3 — на перегородке — ЭБУ включено для обхода резистора скорости насоса
Изображение расположения реле под приборной панелью прилагается
Джон, в меньшем блоке реле в моторном отсеке есть отдельное реле катушки зажигания.
Второй спереди
G
Нажмите, чтобы развернуть…
Второй спередиУ меня нет искры или топлива, поэтому я и спросил.
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
Марк,
Пожалуйста. Извините, это не было патчем на пост Грантов!
rsjohn,
Если две [или более] вещи не работают, может ли это быть проблема с иммобилайзером (OEM и/или послепродажная сигнализация (/s)?
Скрестим пальцы, чтобы опыт Гранта и более широкие знания могли быть переданы в дальнейшем, чтобы помочь вам подтвердить, опровергнуть или проигнорировать мою догадку и, в конечном итоге, снова заставить вас работать.
Энди
Увидеть меньше Узнать больше
Ответить
Сохранить
Например,
Насколько мне известно, насос не заправляется/ не работает до тех пор, пока двигатель не заведется, в отличие от большинства автомобилей, где он работает в течение нескольких секунд после поворота ключа в положение II.
Ответить
Сохранить
Вроде
В моторном отсеке есть предохранитель на 20А, если он перегорел, двигатель и катушки реле зажигания/насоса не будут подавать питание Сгорела цепь бензонасоса на плате иммобилайзера!
Неуместно много говорить об иммобилайзерах на публичном форуме. Те, что я устанавливал/удалял/заменял, имели одинаковые цепи — топливный насос и соленоид стартера
HTH
Грант
PS; Причина, по которой я являюсь «экспертом», заключается в том, что я «играю» с электрикой Evo с сентября 1997 года
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
грантов сказал:
Есть три реле бензонасоса!
Реле 1 — под приборной панелью — включается замком зажигания
Реле 2 — под приборной панелью — ЭБУ включено
Реле 3 — на перегородке — ЭБУ включено для обхода резистора скорости насоса
Изображение расположения реле под приборной панелью прилагается
Джон, в меньшем блоке реле в моторном отсеке есть отдельное реле катушки зажигания.
G
Нажмите, чтобы развернуть…
Второй спереди извините, что снова поднимаю этот вопрос, какой блок предохранителей находится под приборной панелью, у меня только один, мои автомобили 4 RS, со стороны водителя, рядом с стойкой A, но у него нет 1/2 реле, как на картинке выше также какое реле на переборке есть шанс на картинку
мне нужно решить проблему с наддувом, прежде чем я подключил топливный насос, чтобы увидеть, что это лечит
Увидеть меньше Узнать больше
Ответить
Сохранить
Аналогично
Реле насоса находятся под магнитолой слева и закреплены на металлическом кронштейне.
Ответить
Сохранить
Нравится
ура Павел
Ответить
Сохранить
Например,
, прежде чем я начну тянуть провода вокруг
МОЖЕТ ли реле срабатывания второй ступени ограничить давление наддува по ЛЮБОЙ причине
машина работает отлично, только что получил жучок, все давление выше 0,8 бар, все механические работы, мальчик, я все перепробовал, так что это должно быть электрическое, я использую блок управления GEMS, который не трогали, но был нанесен на карту, и машина правильно форсирована с помощью давление 1,2 бар
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
1 — 14 из 14 Сообщений
- Это старая тема, вы можете не получить ответ и могли
возродить старую ветку. Пожалуйста, рассмотрите возможность создания новой темы.
Пожалуйста, рассмотрите возможность создания новой темы.Верх
где находится реле бензонасоса
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
где находится реле бензонасоса на эво 6??
Ответить
Сохранить
Нравится
1 — 13 из 13 Сообщений
Надеюсь, это поможет!
Топливный насос.jpg
19,8 КБ Просмотров: 8 888
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
:smthumbup
91,6 КБ Просмотров: 16 864
Увидеть меньше Узнать больше
Ответить
Сохранить
Вроде

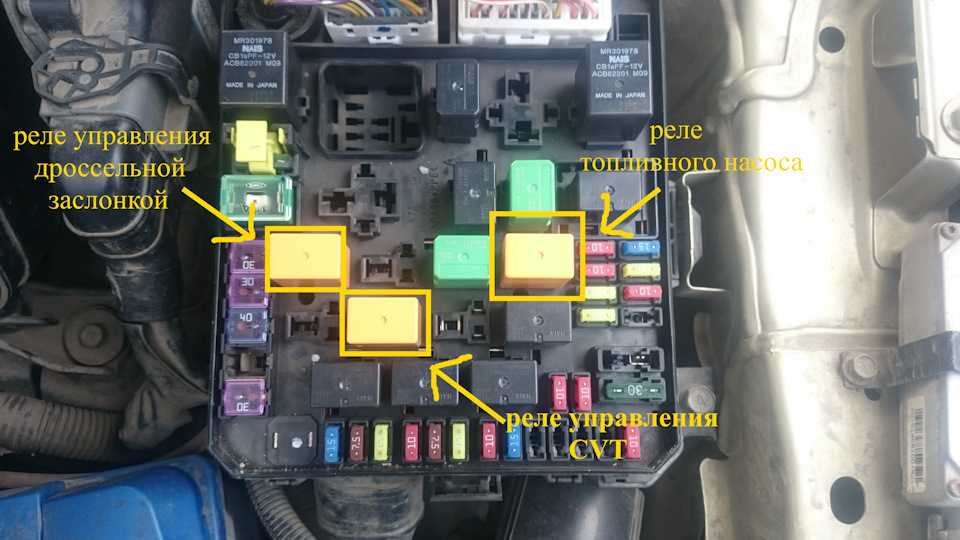

Извините, забыл реле топливного насоса 1, местонахождение B-28
Топливо.
jpg97,4 КБ Просмотров: 21 978
jpgУвидеть меньше Узнать больше
Ответить
Сохранить
Нравится
был бы предохранитель для топливного насоса??просто прочтите где-нибудь еще нет предохранителя
Ответить
Сохранить
Аналог
Топливный насос не имеет собственного предохранителя, два реле питаются через плавкую вставку № 7 (20 ампер), расположенную в блоке предохранителей моторного отсека. Я думаю, что это помечено MPI.
Ответить
Сохранить
Как

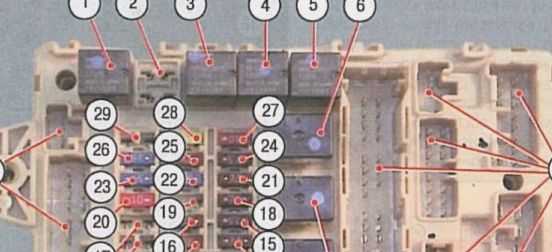

A-79X на этой схеме!
54,7 КБ Просмотров: 11 886
Увидеть меньше Узнать больше
Ответить
Сохранить
Как и
, у меня проблема с двумя реле в нише для ног пассажира, реле для ЭБУ, я думаю, работает, но одно для топливного насоса не включает насосы. реле само по себе в порядке, так как его проверили
Ответить
Сохранить
Нравится
У вас есть подача на штифтах 3/4?
Ответить
Сохранить
Вроде
если посмотреть на вилку она такая
{12}
{34}
при подаче питания на 134,2 кабель
тяжелее остальных без питания при включенном зажигании
Ответить
Сохранить
Нравится
нахальный мальчик сказал:
если посмотреть на вилку она такая
{12}
{34}
при подаче питания на 134,2 кабель
тяжелее остальных без питания с включенным зажиганиемНажмите, чтобы развернуть.
