Допустимый люфт рулевого управления грузового автомобиля. Неисправности рулевого управления, при которых правила дорожного движения запрещают эксплуатацию транспортных средств. При каком максимальном значении суммарного люфта в рулевом управлении допускае

Автомобилистам следует тщательно следить за состоянием узлов и механизмов эксплуатируемого автомобиля. Халатное отношение к исправности транспортного средства (ТС) может привести к очень серьезным поломкам и возникновению аварийных ситуаций на дорогах. Неисправности авто различаются по масштабам и сложности, при наличии некоторых из них эксплуатация транспорта запрещена.

1 Когда эксплуатация машины под вопросом – 3 категории неполадок

Существуют разные неисправности автомобиля, при которых запрещено эксплуатировать ТС. Машину при большинстве из них можно использовать, чтобы добраться до ремонтной мастерской, но для любого другого движения она уже не предназначена. По нормам действующих ПДД транспорт может быть запрещено использовать, даже при наличии сравнительно мелких неполадок.

Выделяется несколько категорий неисправностей, при которых нельзя или не рекомендуется использовать ТС:

1. Проблемы с авто, при которых дальнейшая эксплуатация категорически запрещается. К таким неисправностям относят поломки, при которых даже при движении в авторемонтную мастерскую, автомобиль может представлять серьезную опасность для самого водителя и всех остальных участников дорожного движения. Сильно поврежденные авто увозят на ремонт на эвакуаторе или буксире.
2. Неисправности, при которых эксплуатация авто запрещена, кроме движения до ремонтной мастерской. К таким проблемам с машиной относят механические неисправности.
3. Незначительные поломки, при которых эксплуатация транспортного средства возможна – неработающий амортизатор, стеклоподъемник и т.д. Другими словами, незначительными считаются неисправности, которые не оказывают серьезного воздействия на работу автомобиля. Однако даже такие поломки могут привести к некоторым сложностям при использовании машины и к возникновению гораздо более существенных неисправностей.

Именно поэтому нужно периодически проводить диагностику для выявления неисправностей и максимально быстро реагировать на любые обнаруженные проблемы в механизмах и узлах ТС. Только так вы можете гарантировать долгую службу и безотказность собственной машины.

2 Неисправности, при которых использование ТС категорически запрещено

Чаще все причиной невозможности безопасного использования машины выступают проблемы с рулевым управлением и тормозной системой. С неисправными тормозами авто использовать нельзя, ведь такое транспортное средство представляет серьезную угрозу безопасности дорожного движения. В ПДД указывается, что эксплуатация ТС возможна, только если тормозная система может обеспечить неподвижное состояние автомобиля при полной нагрузке на дороге под углом до 16 градусов. Для легковых автомобилей и автобусов угол остановки под наклоном составляет 23 градуса, а для грузовых – 31.

Существует всего две неисправности тормозной системы, при которых дальнейшая эксплуатация авто возможна:

1. Уменьшенный свободный ход педали.
2. Нерабочая лампа тормозов.

Не менее распространены и , из-за которых использовать машину нельзя. Транспортное средство запрещено эксплуатировать, если люфт рулевого колеса превышает допустимую норму. Для разных автомобилей эта норма различается:

1. Для легковушек – 10.
2. Для автобусов – 2.
3. Для грузовиков – 25.

Кроме того, автомобиль категорически запрещено использовать в случае неисправностей внешних световых приборов. Ночью и при плохой видимости авто с неработающими фарами не может нормально и безопасно двигаться по дороге, оно представляет собой прямую угрозу для водителя и других автомобилистов. Количество осветительных устройств должно полностью соответствовать числу, предусмотренному конструкцией.

Эксплуатация авто невозможна также в следующих условиях:

1. Если внешние световые устройства сильно загрязнены.
2. Если неправильно выполнена .
3. Если на фары не установлены рассеиватели или они не соответствуют типу используемых осветительных приборов.
4. Если на машине не работают задние габариты.
5. Если установлены передние фары с огнями любого цвета, кроме белого.

Цвет внешних световых огней регламентируется ГОСТом. Если установлены приборы, не соответствующие п. 2.5.6 ГОСТа, то эксплуатация такого ТС будет запрещена. А вот автом

Техническое обслуживание рулевого управления автомобиля

Требования, предъявляемые к рулевому управлению:

• обеспечение высокой маневренности автомобиля;
• минимальные затраты энергии на управление;
• минимальные обратные удары на рулевое колесо при движении на неровной дороге;
• отсутствие люфтов в приводе;
• стабилизация управляемых колес в направлении прямолинейного движения;
• правильная кинематика поворота управляемых колес, обеспечивающая чистое качение управляемых колес без бокового проскальзывания.

Требования Технического регламента о безопасности колесных транспортных средств (№ 720 от 9.2009 г.):

1. Изменение усилия при повороте рулевого колеса должно быть плавным во всем диапазоне угла его поворота. Неработоспособность усилителя рулевого управления транспортного средства (при его наличии на транспортном средстве) не допускается.
2. Самопроизвольный поворот рулевого колеса с усилителем рулевого управления от нейтрального положения при работающем двигателе не допускается.
3. Суммарный люфт в рулевом управлении не должен превышать предельных значений, установленных изготовителем в эксплуатационной документации, или при отсутствии данных, установленных изготовителем, следующих предельных значений:
   • транспортные средства категории M1 и созданные на базе их агрегатов транспортные средства категорий М2, N1 и N2 -10°;
   • транспортные средства категорий М2 и М3 – 20°;
   • транспортные средства категорий N – 25°.
4. Повреждения и отсутствие деталей крепления рулевой колонки и картера рулевого механизма, а также повышение подвижности деталей рулевого привода относительно друг друга или кузова (рамы), не предусмотренное изготовителем транспортного средства (в эксплуатационной документации), не допускаются. Резьбовые соединения должны быть затянуты и зафиксированы способом, предусмотренным изготовителем транспортного средства. Люфт в соединениях рычагов поворотных цапф и шарнирах рулевых тяг не допускается. Устройство фиксации положения рулевой колонки с регулируемым положением рулевого колеса должно быть работоспособно.
5. Применение в рулевом механизме и рулевом приводе деталей со следами остаточной деформации, с трещинами и другими дефектами не допускается.
6. Уровень рабочей жидкости в резервуаре усилителя рулевого управления должен соответствовать требованиям, установленным изготовителем транспортного средства в эксплуатационной документации. Подтекание рабочей жидкости в гидросистеме усилителя не допускается.

Основные работы по техническому обслуживанию рулевого управления Техническое обслуживание механизмов рулевого управления носит плановый характер. Объем выполняемых работ определяется видом технического обслуживания.

Ежедневное техническое обслуживание (ЕО).

Необходимо проверять свободный ход рулевого колеса, состояние креплений сошки, а также ограничителей максимальных углов поворота управляемых колес. Кроме этого необходимо ежедневно проверять зазор в шарнирах гидроусилителя и в рулевых тягах, а также работу гидроусилителя и рулевого управления. Эти проверки выполняют при работающем двигателе.

Первое техническое обслуживание (ТО-1).

Провести контрольный осмотр и крепёжные работы. Проверить, не деформированы ли элементы рулевой колонки. Все крепёжные работы следует проводить обязательно по всем резьбовым соединениям, с усилением, соответствующим ТУ (корончатые гайки рулевых шарниров следует попытаться подтянуть гаечным ключом не расшплинтовывая их – если они стронутся с места, тогда их следует расшплинтовать и затянуть с соответствующим усилием).

После крепёжных работ следует проверить свободный ход рулевого колеса (люфт) с помощью люфтомеров-динамометров (рисунок 1).

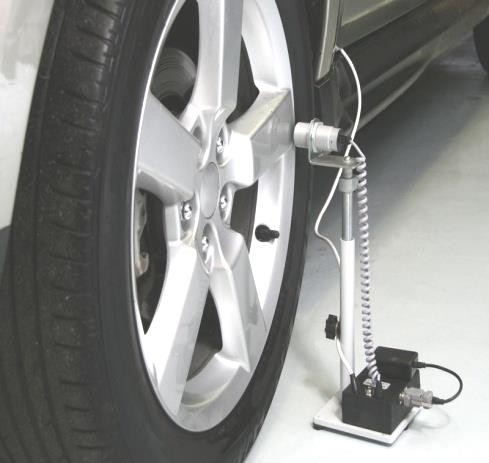

Рисунок 1 – Измеритель суммарного люфта рулевого управления автомобилей (грузовых, легковых, автобусов и троллейбусов) ИСЛ-М по ГОСТ Р 51709-2001

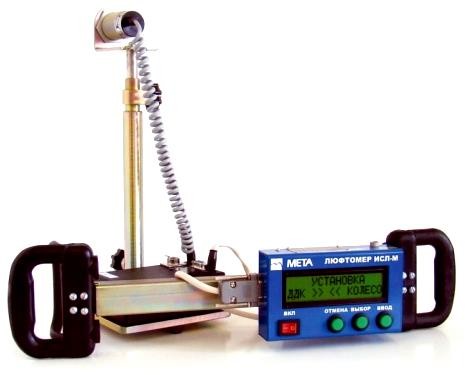

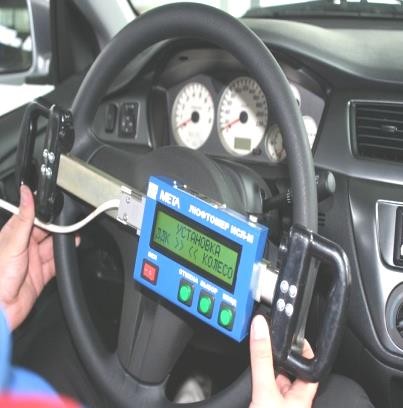

Прибор предназначен для измерения суммарного угла поворота рулевого колеса до начала движения управляемых колес, а также суммарного угла поворота рулевого колеса при нормированном усилии на рулевом колесе. Принцип действия приборов основан на измерении угла поворота рулевого колеса АТС посредством преобразования импульсного сигнала оптико-механического датчика угла поворота в интервале срабатываний датчика движения управляемых колес при выборе люфта рулевого управления в обоих направлениях вращения руля, а также при превышении установленного порога сигнала от тензометрического датчика усилия. Конструктивно прибор выполнен в виде электронного блока, который крепится на руле АТС и выносного датчика движения управляемых колес. В электронном блоке прибора размещаются датчик усилия для поворота руля, оптико-мехаический преобразователь угла поворота, буквенно-цифровой индикатор и микропроцессорный преобразователь сигналов. Приборный блок крепится на рулевое колесо при помощи захвата.

Люфт в рулевых шарнирах у автомобилей категории М₁ проверяются резким покачиванием в противоположные стороны смежных тяг. Люфт в маятниковом рычаге определяется покачиванием конца рычага в вертикальной плоскости.

При ТО-1 проверяют крепление и шплинтовку гаек рычагов поворотных цапф, гаек и шаровых пальцев продольной и поперечной рулевых тяг, состояние уплотнителей шаровых пальцев, устраняют обнаруженные неисправности. Проверяют крепление и при необходимости закрепляют сошку механизма рулевого управления на валу, картер рулевого механизма на раме и контргайку регулировочного винта вала рулевой сошки. Проверяют зазор и величину усилия поворота рулевого колеса с помощью динамометра, зазор в шарнирах привода рулевого механизма.

Зазоры в шарнирных соединениях рулевых тяг проверяют резким покачиванием рулевого колеса в обе стороны. Значительное перемещение при этом продольной рулевой тяги относительно пальцев указывает на необходимость устранения зазора в шарнирных соединениях тяг. Для этого следует расшплинтовать регулировочную пробку в торце тяги, завернуть пробку специальной лопаткой до отказа и отвернуть так, чтобы прорезь в пробке совпала с отверстием для шплинта, после чего зашплинтовать. Таким же образом устраняют зазор и в другом шарнирном соединении тяги.

Второе техническое обслуживание (ТО-2).

В процессе ТО-2 выполняют те же работы, что и при ТО-1, а также проверяют углы установки передних колес и при необходимости выполняют их регулировку; проверяют и при необходимости подтягивают крепление клиньев шкворней, картера рулевого механизма, рулевой колонки рулевого колеса; зазоры рулевого управления, шарниров рулевых тяг и шкворневых соединений; состояние и крепление карданного вала рулевого управления; крепление и герметичность узлов и деталей гидроусилителя рулевого управления.

Регулировка механизма рулевого управления с усилителем зависит от конструкции автомобиля. Все подвижные сопрягаемые детали должны работать без заедания и заклинивания при повороте вала рулевой сошки от одного крайнего положения до другого. Работу усилителя проверяют на специальном стенде или непосредственно на автомобиле при нахождении сошки в крайнем положении [20].

При ТО-2, в порядке сопутствующего ремонта, можно заменять отдельные неисправные легкодоступные детали и целиком узлы рулевого механизма. При необходимости разъединения рулевых тяг путём выпрессовки шаровых пальцев из конических отверстий смежных тяг следует пользоваться специальными съёмниками.

Сезонное техническое обслуживание (СО).

При сезонном техническом обслуживании выполняют работы ТО-2, а также осуществляют сезонную замену смазочного материала. Визуальный контроль технического состояния деталей, агрегатов и механизмов рулевого управления выполняют путем осмотра и опробования. Если доступ к деталям рулевого управления невозможен сверху, то осмотр следует проводить на подъемнике, в осмотровой канаве или на эстакаде. Контроль крепления колонки и рулевого механизма осуществляется путем приложения усилий во всех направлениях. В процессе такой проверки не допускается осевое перемещение или качение рулевого колеса, колодки, а также присутствие стука в узлах рулевого управления.

При проверке креплений картера рулевого механизма, а также рычагов поворотных цапф необходимо поворачивать рулевое колесо около нейтрального положения на 40-50° в каждую сторону. Состояние рулевого привода, а также надежность крепления соединений проверяют при помощи приложения знакопеременной нагрузки непосредственно к деталям привода. Работа ограничителей поворота проверяется визуально при повороте управляемых колес в разные стороны до упора. Для того чтобы проверить герметичность соединений системы гидроусилителя рулевого привода, необходимо удерживать рулевое колесо в крайних положениях при работающем двигателе. Кроме этого, проверку герметичности соединений системы гидроусилителя осуществляют в свободном положении рулевого колеса.

Соединения считаются герметичными, если отсутствует протекание смазочного материала. Кроме этого, при проверке не допускается самопроизвольный поворот рулевого колеса с гидроусилителем рулевого привода от нейтрального положения к крайним или наоборот. Силу трения, а также свободный ход рулевого колеса проверяют при помощи специального прибора, который состоит из динамометра и люфтомера (рисунок 1).

Перед проверкой механизма рулевого управления доводят до нормы давление воздуха в шинах, проверяют и регулируют по необходимости углы установки и подшипники ступиц управляемых колес. Подтягивают все узлы крепления, автомобиль устанавливают на ровную площадку, а управляемые колеса – в положение для движения прямо.

Люфт в шарнирах проявляется во взаимном относительном перемещении соединяемых деталей. Проверку усилителя рулевого управления осуществляют путем измерения давления в системе гидроусилителя. Для проверки необходимо вставить в нагнетательную магистраль манометр с краном. Замеры давления производят при работающем двигателе на малых оборотах, поворачивая колеса в крайние положения. Давление, которое развивает насос гидравлического усилителя, должно быть не менее 6 МПа. Если давление меньше 6 МПа, то необходимо закрыть кран, после этого давление должно подняться до 6,5 МПа. Если после закрытия крана давление не поднимается, значит, произошла поломка насоса, который необходимо отремонтировать или заменить на новый.

Регулировочные работы по рулевому механизму включают в себя работы по регулировке осевого зазора в зацеплении, а также в подшипниках вала винта. Рулевой механизм считается исправным и пригодным для дальнейшего применения, если люфт рулевого колеса при движении по прямой не превышает 10°. Если люфт превышает допустимые значения, то необходимо проверить зазор в подшипниках вала винта. Если в подшипниках имеется достаточно большой зазор, то осевой люфт будет легко ощущаться. Для того чтобы устранить люфт в подшипниках вала, необходимо отвернуть болты, снять крышку картера рулевого механизма и затем удалить одну регулировочную прокладку. После удаления прокладки необходимо снова выполнить проверку осевого люфта. Операцию необходимо повторять до тех пор, пока усилие на поворот руля не будет составлять 3-6 Н. Регулировку зацепления винта (червяка) с роликом регулируют без снятия рулевого механизма. Для этого необходимо отвернуть гайку со штифта вала винта, затем снять шайбу со штифта, после этого при помощи специального ключа поворачивают регулировочный винт на несколько вырезов в стопорной шайбе. В результате этого происходит изменение величины бокового зазора в зацеплении, что, в свою очередь, изменяет свободный ход рулевого колеса. Для того чтобы определить величину люфта в сочленениях рулевого привода, необходимо резко покачивать сошку руля при повороте рулевого колеса. После проверки при необходимости подтягивают резьбовую пробку. Кроме этого при проверке осевого люфта в сочленения добавляют смазку, а при большом износе производят замену шарового пальца или всей тяги в сборе. К основным неисправностям системы управления относятся: обломы и трещины на фланце крепления картера, износ отверстия в картере под втулку вала рулевой сошки и деталей шаровых соединений рулевых тяг; износ червяка и ролика вала сошки втулок, подшипников и мест их посадки; изгиб тяг и ослабление крепления рулевого колеса на валу. При значительном износе рабочей поверхности или при отслоении закаленного слоя червяк рулевого колеса заменяют на новый. При наличии трещин на поверхности ролика вала его меняют на новый. Червяк и ролик необходимо заменять одновременно.

Изношенные шаровые пальцы, которые имеют сколы или задиры, необходимо заменить на новые. Одновременно с заменой шаровых пальцев осуществляется замена их вкладышей. Сломанные или ослабленные пружины не подлежат восстановлению и заменяются на новые. Нарушение изгиба тяг устраняется правкой тяги в холодном состоянии. Основными неисправностями гидравлического усилителя являются отсутствие усиления при любых частотах вращения коленчатого вала двигателя, а также неравномерное или недостаточное усиление при повороте рулевого колеса в обе стороны. Для того чтобы устранить неисправности системы гидравлического усиления, необходимо слить из системы масло, тщательно промыть составляющие ее детали, а также разобрать насос. Последовательность разборки насоса гидравлического усиления следующая:

1. снять крышку бачка и фильтра;
2. удерживая предохранительный клапан от выпадения, необходимо снять бачок с корпуса насоса;
3. снять распределительный диск;
4. снять статор, предварительно отметив его положение относительно распределительного диска и корпуса насоса;
5. снять ротор в сборе с лопастями.

Кроме этого при ремонте насоса гидравлического усиления необходимо снять шкив, стопорное кольцо и вал насоса с передним подшипником. Детали насоса необходимо промыть раствором, обмыть водой и затем обдуть сжатым воздухом. При техническом обслуживании необходимо проверять свободное перемещение перепускного клапана в крышке насоса, а также отсутствие задиров или износа на торцевых поверхностях ротора, корпуса и распределительного вала. После проверки, устранения неполадок и сборки насос необходимо проверить на стенде. Рулевой механизм после проверки, ремонта и контроля деталей собирают, регулируют и испытывают с гидравлическим усилителем в сборе. Кроме этого из-за неполадок в системе рулевого управления может возникать стук в процессе движения, неустойчивое движение автомобиля, а также тяжелый поворот рулевого колеса. В том случае, если рулевое колесо туго вращается, необходимо проверить давление в шинах передних колес. Другой причиной туго вращающегося рулевого колеса может быть деформация деталей рулевого привода. В этом случае следует проверить, не согнуты ли рулевые тяги и поворотные рычаги, и заменить деформированные детали. При тугом повороте рулевого колеса также следует проверить уровень масла в картере рулевого механизма и при необходимости долить его до нормы. Если при проверке обнаруживается неисправный сальник, его необходимо заменить на новый. Кроме этого в некоторых случаях причиной тугого вращения рулевого колеса на морозе является загустевание трансмиссионного масла.

При проверке давления в магистрали рулевого управления с гидроусилителем между насосом 2 (рисунок 2) и шлангом 6 высокого давления устанавливают тройник с манометром 4 и вентилем 5. При работающем двигателе на частоте вращения холостого хода передние колеса поворачивают до упора и открывают вентиль 5, наблюдая за давлением масла, которое должно быть не менее 6,5 МПа. Меньшее давление свидетельствует о неисправностях в насосе или распределителе гидроусилителя. Если при закрытом вентиле давление будет повышаться, это укажет на неисправности в распределителе, если будет снижаться – на неисправности в насосе. Если при закрытом вентиле давление хотя и повышается, но остается меньше 6,0 МПа, то это указывает на неисправности обоих узлов.

Для регулирования затяжки шарнирных соединений рулевых тяг, за исключением саморегулирующихся конструкций, предварительно расшплинтовывают резьбовые пробки в наконечниках тяг и поворачивают их до отказа, а затем отворачивают на 0,5 оборота до совпадения прорезей для шплинта. При этом устанавливается нужный зазор между сухарем и ограничителем пружины шарнира.

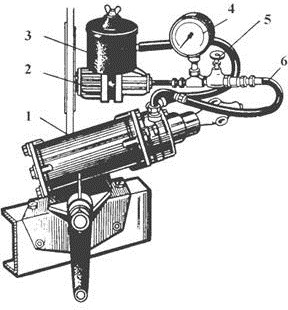

1 – гидроусилитель; 2,3 – насос и его бачок; 4, 5 – манометр и вентиль тройника; 6 – шланг высокого давления

Рисунок 2 – Прибор для проверки гидроусилителей

Необходимо проверить шаровые шарниры рулевых тяг, перемещая наконечники тяг вдоль оси пальцев. Для проверки при помощи рычага и опоры перемещают наконечник параллельно оси пальцев. Если вкладыш пальца не заклинило в гнезде наконечника тяги, от осевое перемещение наконечника относительно пальца составляет 1…1,5 мм, если вкладыш заклинило, то его необходимо заменить вместе с вкладышем. Кроме того, рулевое колесо может туго вращаться после ремонта маятникового рычага. Это может возникнуть из-за перетянутой регулировочной гайки при замене втулок или оси маятникового рычага. Если гайка затянута неправильно, то маятниковый рычаг будет вращаться в горизонтальном положении под действием собственной массы. Если гайка затянута правильно, то рычаг будет поворачиваться только под действием силы, приложенной к его концу. В том случае, если гайка перетянута, то необходимо ее отвернуть, затем приподнять шайбу и снова затянуть гайку.

После того как натяжение гайки исправлено, нужно соединить шаровые пальцы тяг с рычагом. Если в рулевом механизме нет неполадок, то проблема заключается в установке углов передних колес. Установку передних колес необходимо проверять после ремонта или замены деталей передней подвески, а также после поездки по неровной дороге. Однако необходимо учитывать, что точную регулировку углов передних колес могут произвести только на специальных стендах (см. раздел ТО шин). Стуки передней подвески во время движения, колебания передних колес, затрудненное управление автомобилем могут появиться в результате увеличения зазоров в соединении деталей рулевого управления из-за износа деталей, ослабления затяжки гаек крепления Наконечников или шаровых пальцев. Для того чтобы устранить зазоры, необходимо подтянуть гайки шаровых пальцев рулевых тяг, регулировочную гайку оси маятникового рычага, гайки шаровых пальцев поворотных рычагов, а также болты крепления рулевого механизма, кронштейна маятникового рычага. Кроме этого для устранения шума нужно отрегулировать зацепление ролика с червяком или подшипников червяка. При резком ухудшении устойчивости автомобиля необходимо остановиться и проверить крепления картера рулевого управления, кронштейна маятникового рычага, кронштейна вала рулевой колонки к кузову, а также затяжку гаек крепления шаровых пальцев.

Если в процессе движения руль автомобиля «тянет» в сторону, то проблема, скорее всего, в падении давления в одном из передних колес, поэтому автомобиль отклоняется в его сторону. При падении давления в одном из задних колес автомобиль даже на небольшой скорости начинает водить то в одну сторону, то в другую. Если автомобиль постоянно отклоняется в одну сторону, то причиной этого может быть деформация поворотной цапфы или поворотного рычага из-за быстрого движения по неровной дороге. При этом происходит постоянный занос автомобиля. Если эти детали деформированы настолько, что их невозможно восстановить, то эти детали необходимо заменить на новые.

При наличие люфтов в рулевых шарнирах запрещена эксплуатация автомобилей. Исключение составляют шарниры продольных рулевых тяг (грузовых автомобилей). При обнаружении в них повышенного люфта (зазора), его следует устранить наворачиванием (до упора, а затем отпустить на ¼ оборота) регулировочных пробок Г-образным ключом, с последующей шплинтовкой (рисунок 3).

1-пробка; 2-вкладыш; 3-шаровой палец; 4-пружина; 5-упорная втулка; 6- продольная тяга; 7-гайка

Рисунок 3 – Проверка (а) и регулировка (б) люфта в сочленениях рулевого привода, (в)-шарнир продольной рулевой тяги

Просмотров: 3 310

Порядок проверки технического состояния элементов рулевого управления

Перед проверкой технического состояния элементов рулевого управления следует подготовить объект диагностирования:

1. Установить транспортное средство на горизонтальную ровную площадку с асфальто- или цементобетонной поверхностью.
2. Установить управляемые колеса в положение, соответствующее прямолинейному движению.
3. Перевести рычаг переключения передач (селектор автоматической трансмиссии) в нейтральное положение. Под неуправляемые колеса транспортного средства подложить противооткатные упоры.
4. Определить наличие или отсутствие гидроусилителя на транспортном средстве; при его наличии — определить способ привода насоса и расположение основных его элементов.

Далее в указанном порядке проверяется рулевое управление без вывешивания колес:

1. Оценить соответствие всех элементов рулевого управления конструкции транспортного средства.
2. Осмотреть рулевое колесо на предмет отсутствия повреждений. В случае применения оплетки рулевого колеса следует оценить надежность ее крепления.
3. Оценить надежность крепления рулевого колеса к валу рулевой колонки, для чего приложить знакопеременные ненормируемые усилия к его ободу в направлении вдоль оси рулевой колонки.
4. Осмотреть элементы рулевой колонки, находящиеся в кабине автомобиля. Проверить работоспособность устройства регулировки положения колонки (при его наличии) и надежность ее фиксации в заданных положениях.
5. Оценить надежность крепления рулевой колонки, для чего приложить знакопеременные ненормируемые усилия к ободу рулевого колеса в радиальном направлении в двух взаимно перпендикулярных плоскостях.
6. Проверить работоспособность устройства, предотвращающего несанкционированное использование транспортного средства и воздействующего на рулевое управление, для чего извлечь ключ зажигания из замка и произвести запирание рулевой колонки.
7. Оценить легкость вращения рулевого колеса во всем диапазоне угла поворота управляемых колес, для чего повернуть рулевое колесо по направлению движения и против направления движения часовой стрелки до упора. При повороте обратить внимание на легкость вращения без рывков и заеданий, а также отсутствие посторонних шумов и стуков. На транспортных средствах с гидроусилителем рулевого управления проверку осуществлять при заведенном двигателе. После окончания проверки вернуть рулевое колесо в положение, соответствующее прямолинейному движению.
8. На транспортных средствах с гидроусилителем определить отсутствие самопроизвольного поворота рулевого колеса от нейтрального положения при работающем двигателе.
9. Осмотреть карданные шарниры или эластичные муфты рулевой колонки, оценить надежность их крепления и убедиться в отсутствии не предусмотренных конструкцией люфтов и биений в данных соединениях.
10. Осмотреть рулевую передачу на предмет отсутствия повреждений и подтеканий смазочного масла и рабочей жидкости (если рулевая передача является элементом системы гидроусилителя). При возможности убедиться в отсутствии люфтов входного и выходного валов или их биения при повороте рулевого колеса. Оценить надежность крепления картера рулевой передачи к раме (кузову) по наличию всех крепежных деталей и отсутствию его подвижности при вращении рулевого колеса в обе стороны.
11. Осмотреть детали рулевого привода на предмет отсутствия повреждений и деформаций. Оценить надежность крепления деталей друг к другу и к опорным поверхностям. Проверить наличие элементов фиксации резьбовых соединений. Фиксация резьбовых соединений производится, как правило, тремя способами: с помощью самоконтрящихся гаек, шплинта и контровочной проволоки.

    Самоконтрящаяся гайка может иметь либо снабженный пластмассовой вставкой, либо деформированный участок резьбы для обеспечения плотного охвата резьбы винта.


    Рис. Способы фиксации резьбовых соединений рулевого управления:
    а — самоконтрящейся гайкой; б — шплинтом; в — проволокой

    В случае применения шплинтов гайка имеет ряд прорезей в радиальном направлении, а винт — диаметральное отверстие в конечной части резьбы. После затяжки такого соединения шплинт вставляется в отверстие и работает на срез, предотвращая отворачивание гайки.
    Контровочной проволокой фиксируются, как правило, винты, завернутые в глухие отверстия. При этом головка винта имеет диаметральные сверления, в которые вводится проволока. Для фиксации она скручивается в замкнутый контур с охватом какого-либо неподвижного элемента основания и слегка натягивается. Натяжение проволоки при повороте головки винта препятствует его самопроизвольному отворачиванию.

12. При наличии системы гидроусилителя проверить уровень рабочей жидкости в бачке насоса при работающем двигателе. Этот уровень контролируется по соответствующим меткам и должен находиться в пределах, предусмотренных изготовителем. Оценить состояние рабочей жидкости по визуальным показателям однородности, отсутствию инородных примесей и вспенивания.
13. При наличии ременного привода насоса гидроусилителя осмотреть приводной ремень на предмет отсутствия повреждений. Определить натяжение ремня по его прогибу от усилия нажатия большого пальца руки в месте, наиболее удаленном от мест контакта ремня со шкивами. При необходимости измерить натяжение ремня с помощью соответствующего прибора.
14. Проверить наличие не предусмотренных конструкцией транспортного средства перемещений деталей и узлов рулевого управления относительно друг друга или опорной поверхности. При этом задается знакопеременное перемещение деталей привода путем поворота рулевого колеса относительно нейтрального положения на 40.60° в каждую сторону. Люфт в шарнирах определяется путем приложения тыльной стороны ладони к сопрягаемым поверхностям шарнира. При значительном люфте кроме взаимного перемещения деталей шарнира ладонь воспринимает отчетливый стук, возникающий при достижении сопрягаемыми деталями конечного положения. Наличие такого стука не допускается. В шарнире может наблюдаться небольшое взаимное перемещение сопрягаемых деталей, вызванное демпфирующим действием упругих элементов. Такое перемещение может быть предусмотрено конструкцией транспортного средства и не является неисправностью. В отдельных случаях элементы шарнира рулевой тяги выполняют роль управляющего элемента золотникового клапана системы гидроусилителя. Взаимное перемещение в таком шарнире определяется ходом золотникового клапана в обе стороны. Указанный ход может составлять до 3 мм.
15. Осмотреть устройства, ограничивающие максимальный поворот управляемых колес. Данные устройства должны быть предусмотрены конструкцией транспортного средства и находиться в работоспособном состоянии. Повернуть управляемые колеса на максимальные углы в обе стороны и убедиться в отсутствии касания шин и дисков колес в этих положениях элементов кузова, шасси, трубопроводов и жгутов электрооборудования.
16. Осмотреть элементы системы гидроусилителя рулевого управления на предмет отсутствия подтекания рабочей жидкости, не предусмотренного конструкцией контакта трубопроводов с элементами рамы и шасси транспортного средства, надежности крепления трубопроводов. Убедиться в том, что гибкие шланги системы гидроусилителя не имеют трещин и повреждений, достигающих слоя их армирования.

Измерить суммарный люфт в рулевом управлении с помощью люфтомера и сравнить полученные значения с нормативными. Проверку транспортного средства, оборудованного гидроусилителем, проводить при заведенном двигателе. Перед началом проверки убедиться, что управляемые колеса находятся в положении, соответствующем прямолинейному направлению движения транспортного средства. Угол поворота управляемых колес измеряется на удалении не менее 150 мм от центра окружности обода колеса. Крайними положениями рулевого колеса при замере суммарного люфта считаются положения начала поворота управляемых колес. Рулевое колесо поворачивают до положения, соответствующего началу поворота управляемых колес транспортного средства в одну сторону, а затем — в другую до положения, соответствующего началу поворота управляемых колес в сторону, противоположную положению, соответствующему прямолинейному движению. Начало поворота управляемых колес следует фиксировать по каждому раздельно или только по одному из них, дальнему по отношению к рулевой колонке. При этом измеряется угол между указанными крайними положениями рулевого колеса, который и является суммарным люфтом в рулевом управлении.

Осмотр и проверка рулевого управления на автомобиле

Расположение на автомобиле элементов рулевого управления: 1 – рулевой механизм; 2 – левая рулевая тяга; 3 – средняя рулевая тяга; 4 – маятниковый рычаг; 5 – наконечник правой тяги с шаровым шарниром в сборе; 6 – правая рулевая тяга

Общая проверка рулевого управления

Регулярно проверяйте состояние рулевого управления, от которого зависит безопасность движения.

При осмотре рулевого управления особое внимание обращайте на состояние защитных чехлов, колпаков и резьбовых соединений. Порванные, потрескавшиеся или потерявшие эластичность чехлы и колпаки обязательно замените, иначе попавшие в узлы вода, пыль и грязь быстро выведут их из строя.

Поворачивая за рулевое колесо от упора до упора, проверьте визуально и на слух:

– надежность крепления рулевого механизма и рулевого колеса;

– нет ли зазора в шарнирах рулевых тяг;

– надежность затяжки гаек пальцев шаровых шарниров;

– нет ли заеданий и помех, препятствующих повороту рулевого колеса.

1. Проверьте состояние защитных колпаков шаровых шарниров рулевых тяг. Замените порванные, потрескавшиеся или потерявшие эластичность колпаки.	2. Резко поворачивая рулевое колесо в обоих направлениях (это должен делать помощник), проверьте визуально и на слух крепление рулевого механизма (перемещения механизма на шпильках крепления и стуки не допускаются).

3. Проверьте наличие люфтов шарниров. Шарниры, имеющие ощутимый люфт, замените.	4. Проверьте надежность затяжки и стопорения гаек пальцев шаровых шарниров и…

5. …затяжки гаек регулировочных муфт.	6. Для проверки состояния маятникового рычага снизу автомобиля энергично покачайте маятниковый рычаг. Наличие люфтов в маятниковом рычаге не допускается.

Проверка свободного хода  (люфта) рулевого колеса

При увеличенном свободном ходе рулевого колеса затрудняется управление автомобилем, так как он с запаздыванием реагирует на действия водителя. Кроме того, увеличенный ход, который не удается устранить регулировкой рулевого механизма, свидетельствует о неисправности рулевого управления (ослабление крепления рулевого механизма, рулевых тяг и маятникового рычага или износ их деталей).

Проверку люфта рулевого колеса проводите на автомобиле, установленном на ровном нескользком покрытии. Люфт не должен превышать 5°. При пересчете люфта в линейные единицы (мм) по формуле

L=(5°/360°)pD,  где

L – люфт рулевого колеса, мм;

p=3,14;

D – наружный диаметр рулевого колеса, мм.

Для рулевого колеса с наружным диаметром 400 мм он должен составлять не более 17 мм.

Вам потребуются: линейка, мел (или проволока) для нанесения меток.

1. Установите передние колеса в положение, соответствующее прямолинейному движению.

ПРИМЕЧАНИЕ Если положение передних колес соответствует прямолинейному движению, а спицы рулевого колеса расположены не горизонтально, это указывает на нарушение регулировок углов установки колес, наличие дефектов в рулевом управлении или подвеске.

2. Установите линейку так, чтобы ее торец упирался в панель приборов, а ребро линейки касалось наружной поверхности обода рулевого колеса. Не меняя положения линейки, поверните рулевое колесо в какую-либо сторону до момента начала поворота передних колес. В этом положении нанесите на обод рулевого колеса метку (закрепите проволоку).	3. Не меняя положения линейки, поверните рулевое колесо в другую сторону до момента начала поворота передних колес. В этом положении нанесите на обод рулевого колеса вторую метку (закрепите проволоку).

4. Измерьте по ободу расстояние между метками. Оно должно быть не более рассчитанного. Если расстояние (свободный ход рулевого колеса) больше и его не удается довести до нормы регулировкой (см. «Регулировка зазора в зацеплении ролика с червяком»), продолжите проверку рулевого управления для определения причины увеличения свободного хода (см. «Осмотр и проверка рулевого управления на автомобиле»).
