ВАЗ 2107 | Снятие и установка топливной магистрали и инжекторов впрыска

Снятие и установка топливной магистрали и инжекторов впрыска

Детали установки топливной магистрали на моделях 1.5 л

Детали установки топливной магистрали на моделях 1.8 л

Детали установки топливной магистрали на моделях 2.0 л SOHC

Детали установки топливной магистрали на моделях 1. 6 л и 2.0 л DOHC

Детали установки топливной магистрали на моделях 3.0 л

Детали установки топливной магистрали на моделях 3.5 л

Помните, что бензин является в высшей степени огнеопасной жидкостью! При работе с компонентами системы питания соблюдайте все принятые меры пожарной безопасности.

Не курите! Не приближайтесь к месту проведения работ с открытым огнем или незащищенной абажуром переноской! Не производите обслуживание системы в помещениях, оборудованных работающими на природном газе и оснащенными контрольным факелом отопительными приборами (такими как водогреи и сушилки для одежды). Не забывайте, что бензин относится к числу канцерогенных веществ, т.е., — веществ, способствующих развитию рака! Старайтесь не допускать попадания топлива на открытые участки тела, пользуйтесь резиновыми защитными перчатками, при случайном непредвиденным контакте с горючим тщательно промывайте руки теплой водой с мылом. Без промедления собирайте пролитое топливо и не складывайте пропитанную ГСМ ветошь вблизи источников открытого огня. Помните, что система питания оборудованных впрыском топлива моделей постоянно находится под давлением.

Прежде чем приступать к отсоединению топливных линий, сбросьте остаточное давление в системе. При обслуживании компонентов системы питания надевайте защитные очки. Постоянно держите под рукой огнетушитель класса В!

Двигатели 1. 5 л, 1.8 л и 2.0 л SOHC

Снятие

1. Детали установки топливной магистрали на моделях 1.5 л, 1.8 л и 2.0 л SOHC представлены на иллюстрациях.

2. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
3. Отсоедините шланг PCV от крышки головки цилиндров. С противоположной стороны крышки отсоедините патрубок сапуна.
4. Выверните болты крепления линии подачи топлива (напорная линия) и отсоедините последнюю от топливной магистрали, — приготовьтесь к сбору проливаемого топлива, сразу же закупорьте открытые концы линии и штуцера во избежание внутреннего загрязнения тракта системы питания.

5. Снимите вакуумный шланг с регулятора давления топлива.
6. Отсоедините от регулятора возвратную линию
7. Предварительно промаркировав, отсоедините электропроводку от инжекторов впрыска топлива.
8. Выверните болты крепления сборки топливной магистрали к впускному трубопроводу. Аккуратно поднимите магистраль и снимите ее с двигателя, — проследите, чтобы инжекторы не выпали из сборки. Перенесите снятую сборку на верстак и оберните инжекторы полиэтиленовой пленкой во избежание попадания внутрь грязи.
9. Извлеките из сборки впускного трубопровода посадочные изоляционные втулки инжекторов, — при сборке втулки подлежат замене в обязательном порядке.
10. Аккуратно высвободите инжекторы из сборки топливной магистрали вместе с посаженными на них посадочными втулками и уплотнительными кольцами.

Установка

1. Посадите в каждый из посадочных портов инжекторов новые изоляционные (уплотнительные) втулки.
2. Снимите с инжекторов старые уплотнительные втулки и уплотнительные кольца и установите на их место новые.

Перед установкой уплотнительные кольца следует слегка смазать чистым двигательным маслом.

3. Заменив уплотнительное кольцо, установите регулятор давления на сборку топливной магистрали.

Проверьте свободу вращения регулятора, в случае необходимости снимите регулятор и проверьте, не перекручено ли уплотнительное кольцо. Если все в порядке, добейтесь совмещения отверстий, вверните крепежные болты и затяните их с требуемым усилием (9 Hм).

Данная процедура должна быть выполнена даже в том случае, если топливная магистраль не снималась.

5. Установите сборку топливной магистрали на свое штатное место на двигатель, — проследите, чтобы каждый из инжекторов правильным образом вошел в свое приемное гнездо (с посаженной в него изоляционной втулкой).
6. Вверните болты крепления топливной магистрали и затяните их с требуемым усилием (12 Hм).
7. Подсоедините к инжекторам электропроводку.
8. Подсоедините шланг возврата топлива к регулятору давления, следом подсоедините вакуумный шланг.
9. Заменив уплотнительное кольцо (перед установкой кольцо следует смазать жидким двигательным маслом), восстановите исходное подключение напорной линии (линии подачи топлива). Вверните и затяните крепежные болты.
10. Подсоедините шланг PCV и патрубок сапуна.

11. Подсоедините отрицательный провод к батарее. Поднимите давление в системе и проверьте тракт на наличие признаков развития утечек.

Двигатели 1.6 л и 2.0 л DOHC

Снятие

1. Детали установки топливной магистрали на моделях 1.6 л и 2.0 л DOHC представлены на иллюстрации.
2. Сбросьте давление в системе питания (см. Раздел

Сбрасывание давления в системе питания).
3. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

4. Обернув штуцерный разъем ветошью, отсоедините от топливной магистрали шланг подачи топлива (напорную линию).
5. Отсоедините возвратную линию и снимите уплотнительное кольцо ее штуцерного разъема.

6. Отсоедините вакуумный шланг от регулятора давления топлива
7. Отсоедините шланг PCV. На моделях 2.0 л снимите центральную крышку агрегата.
8. Предварительно промаркировав, отсоедините электропроводку от инжекторов впрыска топлива.
9. Выверните болты крепления топливной магистрали.
10. Аккуратно снимите сборку топливной магистрали с двигателя — проследите, чтобы не выпали резиновые посадочные втулки.
11. Высвободите из магистрали инжекторы, — нижние уплотнительные втулки подлежат замене в обязательном порядке.

12. Измерьте электрическое сопротивление каждого из инжекторов. Сравните результаты измерений с требованиями Спецификаций (2 ÷ 3 Ом [при 20°С] для двигателей 2.0 л с турбонаддувом и 13 ÷ 15 Ом [при 20°С] для прочих двигателей).

Установка

1. Установите на инжекторы новые изоляционные втулки и уплотнительные кольца
2. Установите инжекторы на свои штатные места на топливной магистрали.
3. Заменив посадочные втулки, установите сборку топливной магистрали на впускной трубопровод. Прежде чем затягивать крепежные болты, удостоверьтесь в наличии на своих посадочных местах всех предусмотренных конструкцией резиновых втулок.
4. Затяните крепежные болты с требуемым усилием (11 Hм).
5. Подсоедините к инжекторам электропроводку и установите центральную крышку. Подсоедините шланг PCV.
6. Подсоедините вакуумный шланг к регулятору давления топлива.
7. Подсоедините шланг возврата топлива.
8. Заменив уплотнительное кольцо (перед установкой смажьте новое кольцо жидким маслом), подсоедините линию подачи топлива (напорную линию).
9. Подсоедините отрицательный провод к батарее. Поднимите давление в системе и проверьте тракт на наличие признаков развития утечек.

Двигатели 2.4 л

Снятие

Установка

Перед установкой уплотнительные кольца следует слегка смазать чистым двигательным маслом.

3. Заменив уплотнительное кольцо, установите регулятор давления на сборку топливной магистрали. Проверьте свободу вращения регулятора, в случае необходимости снимите регулятор и проверьте, не перекручено ли уплотнительное кольцо. Если все в порядке, добейтесь совмещения отверстий, вверните крепежные болты и затяните их с требуемым усилием (9 Hм).

Данная процедура должна быть выполнена даже в том случае, если топливная магистраль не снималась.

4. Вращательно-поступательными движениями посадите инжекторы в топливную магистраль. Проверьте свободу вращения установленных инжекторов, в случае необходимости извлеките соответствующий инжектор и проверьте, не скручено ли уплотнительное кольцо.
5. Установите сборку топливной магистрали на свое штатное место на двигатель, — проследите, чтобы каждый из инжекторов правильным образом вошел в свое приемное гнездо (с посаженной в него изоляционной втулкой).
6. Вверните болты крепления топливной магистрали и затяните их с требуемым усилием (12 Hм).
7. Подсоедините к инжекторам электропроводку.
8. Подсоедините шланг возврата топлива к регулятору давления, следом подсоедините вакуумный шланг.
9. Заменив уплотнительное кольцо (перед установкой кольцо следует смазать жидким двигательным маслом), восстановите исходное подключение напорной линии (линии подачи топлива). Вверните и затяните с требуемым усилием (6 Hм) крепежные болты.
10. Подсоедините шланг PCV и патрубок сапуна.
11. Подсоедините отрицательный провод к батарее. Поднимите давление в системе и проверьте тракт на наличие признаков развития утечек.

Двигатели 3.0 л и 3.5 л

Снятие

1. Детали установки топливной магистрали на моделях 3.0 л и 3.5 л DOHC представлены на иллюстрациях.
2. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
3. Отсоедините отрицательный провод от батареи.

4. Опорожните систему охлаждения (см. Главу Настройки и текущее обслуживание).
5. Отсоедините все компоненты от нагнетательной камеры впускного воздушного тракта и снимите камеру со сборки впускного трубопровода (см. Главу Системы питания и выпуска).
6. Обернув штуцерный разъем ветошью, отсоедините от топливной магистрали шланг подачи топлива (напорную линию).
7. Отсоедините возвратную линию и снимите уплотнительное кольцо ее штуцерного разъема.
8. Отсоедините вакуумный шланг от регулятора давления топлива
9. Предварительно промаркировав, отсоедините электропроводку от инжекторов впрыска топлива.
10. Снимите трубку, соединяющие топливные магистрали. Выверните болты крепления сборок топливных магистралей.
11. Аккуратно снимите сборки топливных магистралей с двигателя — проследите, чтобы не выпали резиновые посадочные втулки.
12. Высвободите из магистралей инжекторы, — нижние уплотнительные втулки подлежат замене в обязательном порядке.

Установка

На некоторых моделях инжекторы закреплены на магистрали посредством фиксаторов. Не забудьте установить фиксаторы на место при сборке.

1. Смазав жидким маслом, установите на инжекторы новые изоляционные втулки и уплотнительные кольца.
2. Установите инжекторы на свои штатные места на сборках топливных магистралей.
3. Заменив посадочные втулки, установите сборки топливных магистралей на впускной трубопровод. Прежде чем затягивать крепежные болты, удостоверьтесь в наличии на своих посадочных местах всех предусмотренных конструкцией резиновых втулок.
4. Затяните крепежные болты с требуемым усилием (10 ÷ 13 Hм).
5. Подсоедините к инжекторам электропроводку.
6. Подсоедините шланг возврата топлива.
7. Заменив уплотнительное кольцо (перед установкой смажьте новое кольцо жидким маслом), подсоедините линию подачи топлива (напорную линию).
8. Заменив уплотнительную прокладку, установите сборку нагнетательной камеры на впускной трубопровод (см. Главу Двигатель).
9. Заправьте систему охлаждения (см. Главу Настройки и текущее обслуживание).
10. Подсоедините отрицательный провод к батарее. Поднимите давление в системе и проверьте тракт на наличие признаков развития утечек.

Как устроена топливная система на инжекторном ВАЗ 2107?

На чтение 4 мин. Просмотров 1.5k.

Отечественный автомобиль ВАЗ 2107, оборудованный системой распределённого впрыска топлива, значительно сложнее карбюраторного собрата, но меньше загрязняет атмосферу.

Инжектор ВАЗ 2107 является сложным устройством, которое гораздо дороже в ремонте, чем карбюраторная система питания. Чтобы точно определить причину неисправности системы питания, необходимо считать из ЭБУ (электронного блока управления) коды ошибок. Сделать это можно, обратившись в автосервис либо самостоятельно, имея определённое оборудование и программное обеспечение.

Устройство

Инжектор ВАЗ 2107

Инжектор ВАЗ 2107 состоит из следующих элементов:

Компьютер;
Датчики;
Топливные трубки и шланги;
Топливный и воздушный фильтр;
Исполнительные механизмы;
Бензобак;
Проводка.

Система питания инжектор содержит главный элемент — компьютер или ЭБУ. В его постоянной памяти содержится программа (алгоритм), в соответствии с которой реализуется управление исполнительными механизмами, к ним относятся:

Топливный насос;
Форсунки;
Регулятор холостого хода;
Клапан адсорбера.

Каждый из вышеперечисленных элементов выполняет свою функцию.

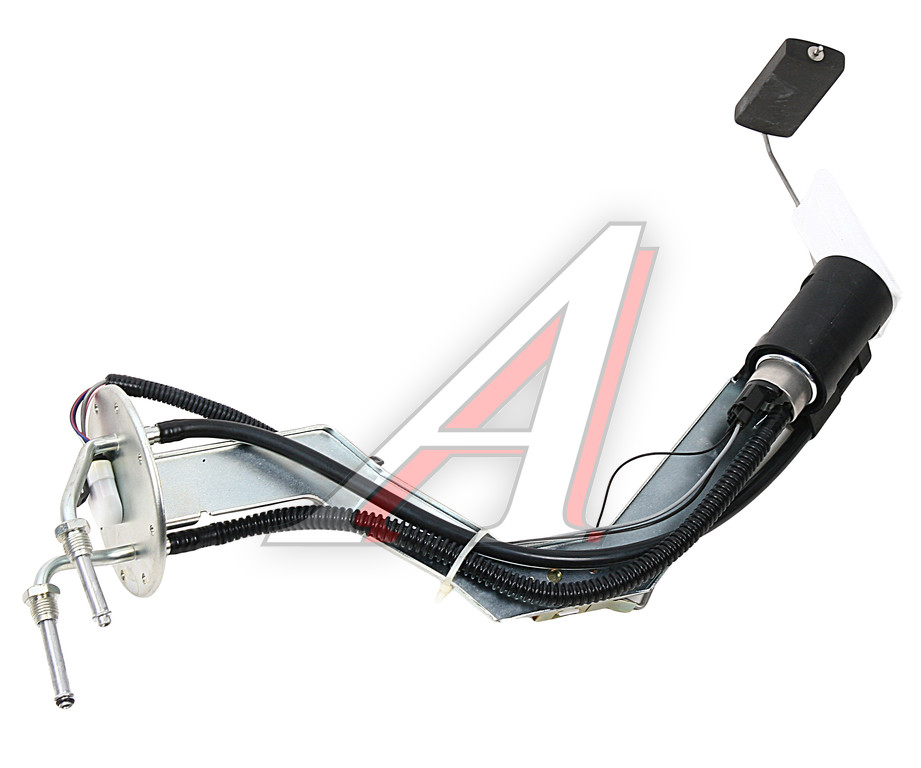

Бензонасос

Включается выходным сигналом ЭБУ через реле. Имеет сетчатый фильтр и датчик уровня топлива. Бензин из него проходит через топливный фильтр. Насос находится в баке и чтобы извлечь его, нужно убрать заднее сиденье, снять люк и открутить крепление.

Форсунка

Представляет собой распылитель, снабжённый электромагнитным клапаном. Срабатывает от импульса ЭБУ. Соответственно, длительность открытия клапана (количество подаваемого бензина) зависит от времени подачи импульса. Она установлена на общей для всех форсунок рампе, постоянное давление в которой поддерживается клапаном. В случае его превышения, клапан открывается, и бензин возвращается обратно в бак. Форсунка входит во впускной коллектор. Воздушный поток, проходя через впускной коллектор, уносит порцию бензина, выброшенного форсункой.

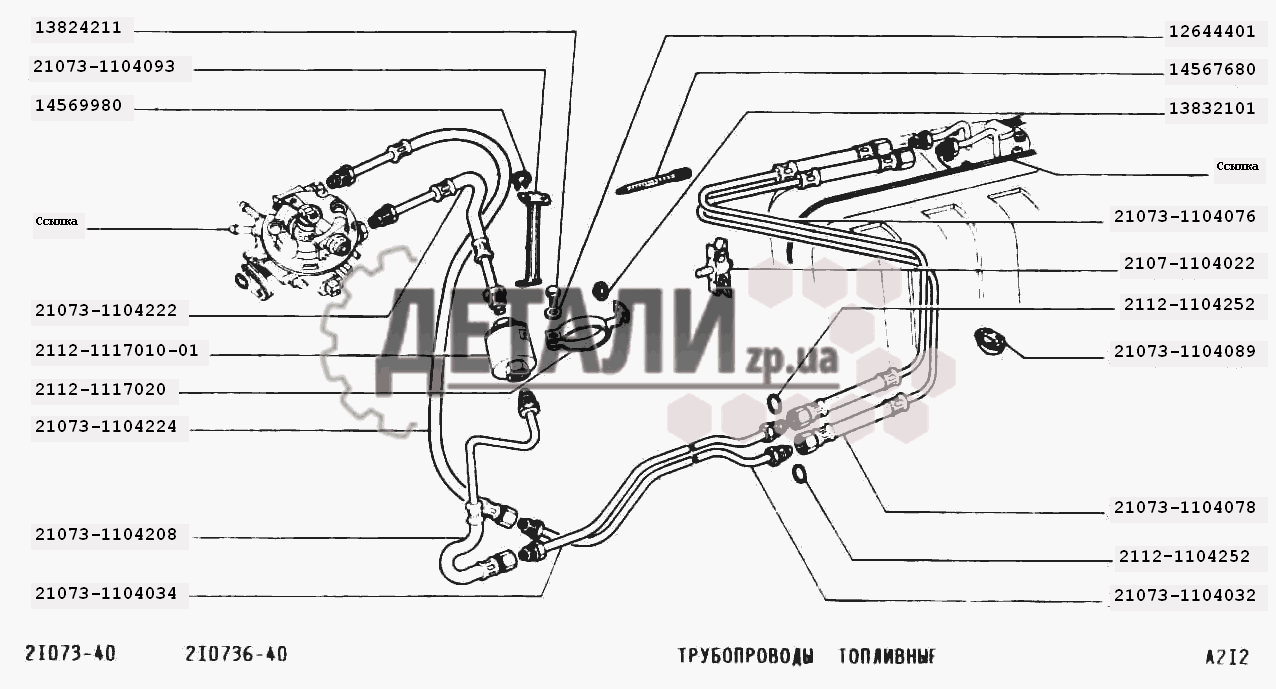

Устройство топливной системы ВАЗ 2107

Регулятор холостого хода

Топливная система поддерживает холостые обороты двигателя с помощью регулятора. Представляет собой шаговый двигатель, связанный с регулирующим органом конической формы. Его приближение уменьшает воздушный поток, поступающий во впускной коллектор, удаление, наоборот, увеличивает.

Клапан адсорбера

Нужен для того, чтобы включать вентиляцию адсорбера, который накапливает в себе пары бензина и в нужный момент отдаёт их во впускной коллектор.

Система питания инжектор содержит датчики для измерения, преобразования и передачи сигнала к ЭБУ.

На автомобиле ВАЗ 2107 установлены следующие датчики:

Положения коленвала;
Массового расхода воздуха;
Положения дроссельной заслонки;
Температуры охлаждающей жидкости;
Скорости;
Содержания кислорода в выхлопных газах.

Положение коленвала

Этот параметр нужен ЭБУ для своевременного открытия форсунок. При неисправности этого датчика автомобиль ВАЗ 2107 не поедет.

Расход воздуха

Позволяет подавать топливо в нужном количестве. Сигнал с этого датчика иногда неверный. Причиной этому может быть его неисправность, вызванная повышенной влажностью или низкой температурой. Воздушный фильтр с конденсатом внутри или загрязнённый, неблагоприятно влияет на этот датчик.

Положение дроссельной заслонки

Этот сигнал аналоговый, т. е. непрерывный. Он передаёт точные данные о положении дроссельной заслонки.

Температура охлаждающей жидкости

Параметр нужен для того, чтобы ЭБУ понимал, прогрет ли двигатель. Это необходимо для корректной работы холодного мотора. Смесь обогащается благодаря температурной поправке.

Датчик скорости

Измеряет и передаёт сигнал в виде последовательности импульсов на ЭБУ.

Концентрация кислорода

Содержание кислорода в отходящих газах необходимо измерять для корректировки состава топливной смеси. В момент прогрева он не работает. Это целесообразно, т. к. смесь обогащённая.

Диагностика двигателя

Точное определение неисправности двигателя и её устранение зависит от достоверности полученных данных. Для этого понадобится хорошее оборудование. К нему относятся:

Тестеры двигателей;
Сканеры;
Газоанализаторы.

Считать код ошибки из ЭБУ — это далеко не всё. Стоит помнить о том, что полученные данные могут быть недостоверными. Неисправность датчика, показанная ЭБУ, не означает, что это действительно так. Проблема возникает также из-за проводки, плохого контакта. Поэтому сканером можно только считать информацию ЭБУ. Причём сканер может быть реализован как ПО, кроме него понадобится специальный адаптер, ну и, конечно же, компьютер.

Другие две группы оборудования позволят увидеть полную картину, но они достаточно дороги. Если вы хотите заниматься диагностикой постоянно, то есть смысл приобретать соответствующее оборудование и ПО.

Трубка топливная ВАЗ-21214, ВАЗ-2110, ВАЗ-21102

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трубка топливная ВАЗ-21082 магистральная подачи инжектор

модели	группы
ВАЗ-2108	Трубопроводы топливные	посмотреть
ВАЗ-2115	Трубопроводы топливные	посмотреть
ВАЗ-2115	Трубопроводы топливные	посмотреть
ВАЗ-2108	Трубопроводы топливные	посмотреть
ВАЗ-2109	Трубопроводы топливные	посмотреть

Код товара: 023301

Трубка топливная ВАЗ-21082 магистральная подачи инжектор

Артикул: 21083-1104034 Производитель АвтоВАЗ 21083-1104034-00

МКАД 2 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 2 шт.

270 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

Код товара: 277579

Трубка топливная ВАЗ-2110,70 от фильтра к насосу и трубке БалаковоЗапчасть

Артикул: 21101-1104243 Производитель БалаковоЗапчасть 0037

МКАД 0 шт. ОСТШ 1 шт. ЛЕСК 0 шт. Интернет 0 шт.

370 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

Интернет: нет в наличии

Код товара: 507776

Трубка топливная ВАЗ-2110,70 фильтра и топливного трубопровода полиамидная БалаковоЗапчасть

Артикул: 21101-1104222 Производитель БалаковоЗапчасть 10036

МКАД 2 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 2 шт.

320 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

Код товара: 082098

Трубка топливная ВАЗ-2110,70 фильтра и трубопровода БалаковоЗапчасть

Артикул: 21101-1104243 Производитель БалаковоЗапчасть 10037

МКАД 4 шт. ОСТШ 1 шт. ЛЕСК 3 шт. Интернет 4 шт.

245 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

Код товара: 346046

Трубка топливная ВАЗ-21101 задняя подающая

Артикул: 21101-1104056 Производитель АвтоВАЗ 21101-1104056-00

МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.

350 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трубка топливная ВАЗ-21102 рампы форсунок подводящая

модели	группы
ВАЗ-2108	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2111	Трубопроводы топливные	посмотреть
ВАЗ-2112	Трубопроводы топливные	посмотреть
ВАЗ-2115	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2115	Трубопроводы топливные	посмотреть
ВАЗ-2108	Трубопроводы топливные	посмотреть
ВАЗ-2109	Трубопроводы топливные	посмотреть
ВАЗ-2110 (2007)	Трубопроводы топливные	посмотреть

Код товара: 005633

Трубка топливная ВАЗ-21102 рампы форсунок подводящая

Артикул: 21082-1104013 Производитель АвтоВАЗ 21082-1104013-00

МКАД 4 шт. ОСТШ 2 шт. ЛЕСК 1 шт. Интернет 4 шт.

170 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трубка топливная ВАЗ-21102 рампы форсунок сливная

модели	группы
ВАЗ-2108	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2111	Трубопроводы топливные	посмотреть
ВАЗ-2112	Трубопроводы топливные	посмотреть
ВАЗ-2115	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2115	Трубопроводы топливные	посмотреть
ВАЗ-2108	Трубопроводы топливные	посмотреть
ВАЗ-2109	Трубопроводы топливные	посмотреть
ВАЗ-2110 (2007)	Трубопроводы топливные	посмотреть

Код товара: 005634

Трубка топливная ВАЗ-21102 рампы форсунок сливная

Артикул: 21082-1104054 Производитель АвтоВАЗ 21082-1104054-00

МКАД 5 шт. ОСТШ 1 шт. ЛЕСК 0 шт. Интернет 5 шт.

210 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трубка топливная ВАЗ-21102 сливная

модели	группы
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2111	Трубопроводы топливные	посмотреть
ВАЗ-2111	Трубопроводы топливные	посмотреть
ВАЗ-2112	Трубопроводы топливные	посмотреть
ВАЗ-2112	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2110 (2007)	Трубопроводы топливные	посмотреть
ВАЗ-2110 (2007)	Трубопроводы топливные	посмотреть

Код товара: 094576

Трубка топливная ВАЗ-21102 сливная

Артикул: 2112-1104032 Производитель АвтоВАЗ 21120-1104032-00

МКАД 3 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 3 шт.

250 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трубка топливная ВАЗ-2112 магистральная подачи

модели	группы
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2111	Трубопроводы топливные	посмотреть
ВАЗ-2111	Трубопроводы топливные	посмотреть
ВАЗ-2112	Трубопроводы топливные	посмотреть
ВАЗ-2112	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2110	Трубопроводы топливные	посмотреть
ВАЗ-2110 (2007)	Трубопроводы топливные	посмотреть
ВАЗ-2110 (2007)	Трубопроводы топливные	посмотреть

Код товара: 023805

Трубка топливная ВАЗ-2112 магистральная подачи

Артикул: 2112-1104034 Производитель АвтоВАЗ 21120-1104034-00

МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 1 шт. Интернет 1 шт.

230 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

Код товара: 323282

Трубка топливная ВАЗ-2112 рампы форсунок к-т

Артикул: 2112-1104013/54 Производитель АвтоВАЗ 21120-1104013/54

МКАД 3 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 3 шт.

380 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

Код товара: 296967

Трубка топливная ВАЗ-2115 Н/О от насоса к фильтру БалаковоЗапчасть

Артикул: 21094-1104222 Производитель БалаковоЗапчасть 10034

МКАД 1 шт. ОСТШ 1 шт. ЛЕСК 2 шт. Интернет 1 шт.

320 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

Код товара: 296968

Трубка топливная ВАЗ-2115 Н/О от фильтра к насосу и трубке БалаковоЗапчасть

Артикул: 21094-1104243 Производитель БалаковоЗапчасть 10035

МКАД 1 шт. ОСТШ 1 шт. ЛЕСК 2 шт. Интернет 1 шт.

270 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трубка топливная ВАЗ-21213 обратки

модели	группы
ВАЗ-2131	Трубопроводы топливные	посмотреть
ВАЗ-2131	Трубопроводы топливные	посмотреть
ВАЗ-21213	Трубопроводы топливные	посмотреть
ВАЗ-21213-214i	Трубопроводы топливные	посмотреть

Код товара: 497429

Трубка топливная ВАЗ-21213 обратки

Артикул: 21213-1104012 Производитель АвтоВАЗ 21213-1104012-00

МКАД 3 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 3 шт.

150 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трубка топливная ВАЗ-21214 магистральная СБ обратки АвтоВАЗ

модели	группы
LADA 4×4 M	Трубопроводы топливные	посмотреть
Lada 4×4 Urban	A210. Трубопроводы топливные	посмотреть
LADA 4×4	A210. Трубопроводы топливные	посмотреть

Код товара: 361025

Трубка топливная ВАЗ-21214 магистральная СБ обратки АвтоВАЗ

Артикул: 21214-1104012-20 Производитель АвтоВАЗ 21214-1104012-20

МКАД 2 шт. ОСТШ 1 шт. ЛЕСК 0 шт. Интернет 2 шт.

330 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

Код товара: 338235

Трубка топливная ВАЗ-21214 магистральная СБ подачи

Артикул: 21214-1104017 Производитель АвтоВАЗ 21214-1104017-00

МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.

425 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трубка топливная ВАЗ-21214 магистральная сливная

модели	группы
ВАЗ-2131	Трубопроводы топливные	посмотреть
ВАЗ-2131	Трубопроводы топливные	посмотреть
ВАЗ-21213	Трубопроводы топливные	посмотреть

Код товара: 414357

Трубка топливная ВАЗ-21214 магистральная сливная

Артикул: 21214-1104032 Производитель АвтоВАЗ 21214-1104032-00

МКАД 4 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 4 шт.

240 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трубка топливная ВАЗ-21214 переднего подающего трубопровода с2015г.в.ROSTECO

модели	группы
Lada 4×4 Urban	A210. Трубопроводы топливные	посмотреть

Код товара: 484536

Трубка топливная ВАЗ-21214 переднего подающего трубопровода с2015г.в.ROSTECO

Артикул: 21214-1104220-23 Производитель ROSTECO 20602

МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.

320 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

Код товара: 500033

Трубка топливная ВАЗ-21214 переднего сливного трубопровода с2015г.в. БалаковоЗапчасть

Артикул: 21214-1104224 Производитель БалаковоЗапчасть 10038

МКАД 1 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 1 шт.

320 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

Код товара: 500396

Трубка топливная ВАЗ-2123 от насоса к фильтру ПВХ БалаковоЗапчасть

Артикул: 2123-1104243 Производитель БалаковоЗапчасть 10040

МКАД 2 шт. ОСТШ 1 шт. ЛЕСК 2 шт. Интернет 2 шт.

270 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

Код товара: 500397

Трубка топливная ВАЗ-2123 от фильтра к топливопроводу ПВХ БалаковоЗапчасть

Артикул: 2123-1104222 Производитель БалаковоЗапчасть 10039

МКАД 1 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 1 шт.

320 ₽

Товар в Корзине

1
2
3
4
5
больше
удалить

В наличии

Замена топливного фильтра ВАЗ 2107 (инжектор): инструкции, фото и видео

Топливный фильтр на каждом автомобиле играет очень важную роль, очищая горючее от различных примесей, мусора и мелких частиц. Всем известен тот факт, что каким бы первоклассным не было топливо, но наличие примесей в нем не исключается. Спасти двигатель автомобиля удается лишь благодаря применению топливных фильтров. Это касается не только инжекторных автомобилей, но и карбюраторных. Как известно, автомобиль ВАЗ 2107, который больше известен под названием «семерка», выпускался как в карбюраторном виде, так и инжекторном. Рассмотрим особенности замены топливного фильтра на ВАЗ 2107 инжекторного и карбюраторного типа.

Содержание

1 Когда пришло время осуществлять замену
- 1.1 Последовательность работ при смене фильтра на ВАЗ 2107
- 1.2 Замена фильтра на карбюраторной «семерке»

Инструкция по замене

Фильтры, рекомендуемые для замены в автомобиле ВАЗ 2107 с карбюратором или инжектором:

Alco FF-009;
DELLO 302010511251G;
Bosch 0450904058;
Filtron PS 842131261275;
Fiaam FT4874.

На авто в карбюратором

Внимание! Ни в коем случае не пробуйте отремонтировать старый фильтр ВАЗ 2107, неважно карбюратор установлен или инжектор, так как он представляет собой неразборную конструкцию.

Первым делом под фильтр установите какую-нибудь емкость, так как из него при снятии может вытечь некоторое количество горючего.
Выкрутите винты, которые стягивают хомут, закрепляющий шланг насоса на топливоочистительном элементе.Винт хомутика трубки насоса
Отсоедините шланг.
Внимание! Как только отсоедините шланг, немедленно направьте его в заранее подготовленную емкость, чтобы слить из него оставшееся горючее!
Открутите винт хомутика, крепящего шланг топливной магистрали к фильтрующему элементу.Винт хомутика топливной магистрали
Отсоединив трубку, немедленно направив в емкость для слива горючего.
Снимите фильтр с силового агрегата с карбюратором.
Отверстия шланга закройте какой-нибудь заглушкой, в противном случае с него может вытечь топливо.
Установите новый фильтрующий элемент в порядке обратном снятию.
Проверьте, нет ли где течи.
Внимание! Устанавливайте новый фильтрующий элемент таким образом, чтобы стрелочки, имеющиеся на его корпусе, направлялись в сторону насоса!

На авто с инжектором

Сбросьте давление в системе.
Откройте крышку капота ВАЗ 2107 с инжектором.
Отсоедините клемму аккумуляторной батареи.
Открутить штуцер топливного патрубка, одновременно придерживайте старый фильтр с помощью ключа. Может пролиться немного горючего, поэтому заблаговременно постелите ветошь или лучше подставьте емкость.
Отсоедините трубки, подсоединенные к фильтру.
Раскрутите крепление топливоочистительного элемента.
Снимите старый барьер.
Установите новый так, чтобы стрелочка на корпусе была направлена на топливную рампу.Направление стрелочек
Кольца уплотнения между трубками и барьером в случае плохого их состояния лучше заменить новыми.
Работы по сборке проходят в обратной последовательности.
Заведите мотор и удостоверьтесь, что нигде нет течи.

Откручиваем штуцер

Откручиваем трубки

Вытаскиваем старый барьер

Уплотняющие кольца

Внимание! Во время проведения работ по замене соблюдайте правила техники безопасности, ни в коем случае не курите и поблизости не должно быть открытого огня.

Вы меняете топливный фильтр

Опрос

Во время планового сервисного обслуживания
Самостоятельно в срок указанный в инструкции
Вообще не меняю
Заменю после прочтения статьи

Загрузка …

Признаки необходимости замены

Забиваясь, фильтр теряет пропускную способность, поэтому бензонасос не может обеспечить достаточное давление на форсунках, что особенно заметно при работе двигателя на больших оборотах. Главных признаков того, что топливный фильтр ВАЗ 2107 нуждается в замене, два:

Повышенный расход бензина.
Уменьшение мощности двигателя.

Произвести его замену недорого и довольно просто. Понадобится минимум инструмента, новый фильтр и полчаса времени.

Проверка бензонасоса ВАЗ 2107 (инжектор)

Чтобы проверить электропитание бензонасоса, следует:

Если при замыкании серого и розового проводов (при наличии «плюса») бензонасос не работает, неисправность либо в проводке, идущей к нему, либо в самом бензонасосе. Особенно часто выходят из строя разъемы питания, расположенные в багажнике. С них и стоит начать проверку. Их два. Первый имеет вытянутую форму и черный цвет, второй — белый, расположен на самой крышке топливного насоса. Второй можно проверить, лишь сняв бензонасос (вытащив его из бензобака). Также стоит проверить наличие «массы» на корпусе бензонасоса.

Если топливный насос шумит, но не качает, или не выдает достаточного давления, следует попробовать заменить фильтр грубой очистки.

Когда пришло время осуществлять замену

Топливный фильтр представляет собой сменный элемент. Производители инжекторных автомобилей рекомендуют осуществлять замену данных устройств каждые 30 тысяч км пробега. Замену фильтра на ВАЗ 2107 необходимо производить по той причине, что устройство забивается, теряя пропускную способность. Это негативно отражается на системе подачи топлива в форсунки, так как снижается давление.

Загрязненное топливо становится причиной неисправностей не только инжектора, но и бензонасоса, которому по долгу службы приходится транспортировать бензин к моторному отсеку автомобиля. Определить необходимость смены очистителя бензина на автомобиле ВАЗ 2107 можно по следующим признакам:

Значительно повышается расход топлива на автомобиле.
Снижается уровень мощности мотора.
Уменьшение максимальной скорости.

Снижение пропускной способности изделия способствует тому, что форсунки не получают бензин в необходимом количестве, что существенно сказывается на мощности двигателя транспортного средства.

Последовательность работ при смене фильтра на ВАЗ 2107

Для начала следует сказать, что топливный фильтр на автомобиле ВАЗ 2107 располагается непосредственно в подкапотной части. Чтобы его увидеть, необходимо открыть капот. Устройство имеет следующий вид, как показано на фото выше.

Замена рассматриваемого устройства не представляет никаких трудностей, но если работы выполняются в первый раз, то рекомендуется придерживаться следующей инструкции:

Для начала следует стравить избыточное давление в топливной системе питания. Делается это путем отключения предохранителя, отвечающего за функционирование топливной системы.
После этого необходимо завести мотор, и дать ему поработать до момента, пока он самостоятельно не заглохнет.
Это означает, что давление в системе было сброшено, и можно смело приступать к замене очистителя. Однако при этом не забудьте, что перед началом работ рекомендуется откинуть клемму «минус» от аккумулятора.
Нужно при помощи рожковых ключей на «17» и «19» ослабить соединение бензинового очистителя с трубками, как показано на фото ниже.
После вывинчивания штуцеров с обеих сторон устройства, требуется отсоединить подходящие трубки. При этом обязательно вытечет немного бензина, что является нормальным явлением. Если же давление первоначально не будет стравлено из системы, то после отсоединения трубки, которая идет от бака, будет вытекать значительно большее количество топлива.
Очиститель крепится к кузову авто с помощью хомута и стяжного болта. Используя ключ на «10», следует выкрутить стяжной болт, ослабив крепление хомута.
Теперь можно извлечь устройство, и установить новый фильтрующий элемент на его место. Работы по сборке следует выполнять внимательно. Нужно особое внимание уделить направлению стрелки, которая указана на корпусе нового изделия.
К отверстию от начала стрелочки следует подключить трубку, идущую от бензобака. При замене желательно поменять уплотнительные кольца в штуцерах трубок.

Читайте также: Черные свечи зажигания на автомобиле ВАЗ-2107

Как видно, чтобы поменять топливный очиститель на «семерке», не нужно быть профессионалом. Важно придерживаться пошаговой инструкции, а также своевременно прибегать к замене устройства. Лучше менять данное устройство чаще, чем делать это редко и с большим опозданием.

Стоит помнить, что рассматриваемые агрегаты не подлежат ремонту, поэтому после их засорения, нужно выполнить замену.

Замена фильтра на карбюраторной «семерке»

Карбюраторные автомобили ВАЗ 2107 также нуждаются в замене топливных фильтров. Последовательность замены на карбюраторном автомобиле ВАЗ-2107 следующая:

При отсоединении шлангов от устройства, начнет вытекать топливо, поэтому рекомендуется перед началом выполнения работ использовать емкость, в которую можно слить бензин.
Чтобы поменять фильтрующее устройство, необходимо отсоединить 2 шланга, которые фиксируются при помощи хомутов.
После отсоединения шлангов, следует направить их в емкость, для слива топлива. В фильтре также останется топливо, которое также можно слить.
Осуществляется установка нового топливного фильтра также по стрелке.
Устанавливаются на место шланги и фиксируются при помощи хомутов.

На карбюраторных автомобилях ВАЗ 2107 рассматриваемое устройство располагается также в подкапотном пространстве. Данное устройство держится за счет резиновых шлангов, поэтому дополнительные элементы фиксации, как правило, отсутствуют. В карбюраторном двигателе отсутствует давление в топливной системе, поэтому перед началом выполнения работ отпадает потребность в стравливании давления. Стоимость устройства для карбюраторных автомобилей в несколько раз дешевле, чем для инжекторных, но менять их рекомендуется чаше. Преимуществом фильтра для карбюраторных автомобилей является то, что изделие имеет прозрачный корпус. Это позволяет определить степень загрязненности фильтрующей части визуально.

В завершении стоит подчеркнуть важность рассматриваемого устройства. Отсутствие топливного фильтра приводило бы к возникновению частых поломок в инжекторе и карбюраторе, а также топливных насосах.

Видео «Замена топливного фильтра на ВАЗ 2101-ВАЗ 2107»

В этом видео показана замена очистителя горючего на ВАЗ 2107 (инжектор), на двигателе с карбюратором все проходит приблизительно так же.

Снятие топливного фильтра ВАЗ 2107

Прежде чем выполнять какие-либо работы с системой подачи топлива, к которой относится фильтр, необходимо позаботиться о противопожарной безопасности – сбросить давление топлива и отключить аккумуляторную батарею, чтобы предотвратить образование искры и возгорание.

Для сброса давления бензина в топливной магистрали необходимо отключить предохранитель бензонасоса (F3) и завести двигатель, дав поработать некоторое время. Топливо, накачанное бензонасосом, выработается.

После этого можно выключать зажигание и откручивать клемму с аккумулятора.

Важно: не забудьте вернуть предохранитель на место!

Когда давление сброшено, штуцер топливной трубки откручивается при помощи пары рожковых ключей: одним следует удерживать фильтр, чтоб он не провернулся, вторым крутить гайку штуцера.

Несмотря на сброс давления топлива, в фильтре все равно остается немного бензина, который может разлиться в подкапотном пространстве. Чтоб защититься от этого, под фильтром можно расстелить старую тряпку или ветошь.

Когда трубки топливной системы отсоединены, нужно раскрутить крепление топливного фильтра и снять его.

Топливная система ваз 2107 инжектор схема

Схема проводки ВАЗ 2107 — инжектор: инструкция по монтажу электропроводки своими руками, фото

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Автомобили семейства ВАЗ служат своим владельцем не один десяток лет. Однако, в процессе эксплуатации не всегда можно обеспечить автомобиль оригинальными запчастями, поскольку автопроизводитель модифицировал тот или иной узел.

И владельцы вынуждены разбираться и устанавливать новые узлы в автомобиль самостоятельно.

Проводка 2107 с карбюраторной системой питания

В частности, карбюраторную версию давно уже не выпускают – Горьковский автозавод перешел на выпуск автомобилей, оснащенных системой впрыска топлива (инжектор).

Сделать замену можно самому, но при этом необходимо запастись новыми деталями, цена на которые не слишком велика.

Справочно: инжектор (с англ. – впрыск) представляет собой систему форсунок, смешивающих топливо с воздухом по сигналам электронного контроллера системы управления двигателем (сокр. ЭСУД).

Что требуется для модернизации

Современные системы впрыска топлива работают по заранее запрограммированному алгоритму работы:

Электронная система учитывает показания многочисленных датчиков;
На их основе выбирает оптимальный режим;
Подает раздельные сигналы на каждую форсунку.

Подкапотная схема электропроводки ваз 2107 на инжектор

Естественно, что при переоборудовании классического автомобиля ВАЗ 2107 своими руками потребуется приобретение новых деталей.

В частности:

Новый шкив коленчатого вала;
Передняя крышка двигателя с отливкой под установку датчика;
Датчики температуры охлаждающей жидкости и положения коленвала;
Новая проводка ваз 2107 на инжектор;
Непосредственно сам инжектор;
Электрический вентилятор системы охлаждения.

Справочно: на шкиве есть специальные метки для считывания датчиком. А принудительный обдув радиатора после замены шкива будет невозможен – поэтому вместо него устанавливают электрический вентилятор.

Кроме того, потребуется и наглядное пособие для осуществления работ по переоборудованию автомобиля на инжекторную систему впрыска топлива.

Совет: На автофорумах, посвященных переделкам автомобилей доступны фото и видео материалы, которые желательно просмотреть до начала работы.

Смотрите также: схема электропроводки ВАЗ 2107

Что предстоит сделать

Фактически работы по переоборудованию автомобиля займут у вас не более 3-4 часов.

Алгоритм будет следующий:

Демонтаж старого оборудования;
Подсборка узлов перед установкой;
Непосредственная установка и отладка системы впрыска.

Работы по демонтажу

Операции выполнять в строгой последовательности:

Отключаем аккумуляторную батарею и снимаем ее с автомобиля;
Сливаем из системы охлаждающую жидкость;
Отсоединяем топливный шланг от карбюратора и заглушаем его, не допуская вытекания бензина;
Отсоединяем корпус воздушного фильтра;
Демонтируем карбюратор;
Ослабляем хомут выхлопной трубы и откручиваем выпускной коллектор;
Снимаем впускной коллектор;
Откручиваем переднюю крышку мотора, освобождая доступ к шкиву коленчатого вала;
Снимаем вентилятор радиатора.

Читайте также: схема электропроводки ваз 21074 инжектор

Работы по подсборке

На данном этапе будет затрагиваться электропроводка ВАЗ 2107 на инжектор, поскольку нам предстоит:

Закрепить блок ЭСУД;
Добавить новые провода с клеммами подключения к штатной проводке;
Протянуть проводку к радиатору охлаждения;
Протянуть проводку к электрическому бензонасосу.

Совет: электропроводка 2107 для инжекторных модификаций продается отдельно. Т.е. вы можете приобрести либо всю проводку на автомобиль, либо недостающие элементы для подключения системы впрыска.

Инструкция этапов подсборки основных узлов инжекторной системы впрыска

Будет интересно также почитать: Электропроводка ВАЗ 21074

Установка на автомобиль

Остается только установить все узлы на автомобиль и произвести сборку снятого оборудования в обратном порядке.

Затем:

Подключить с помощью клеммных колодок контроллер;
Подсоединить провода к форсункам;
Подсоединить проводку к электрическому вентилятору;
Установить и подключить АКБ.

Выводы

Переоборудование автомобиля с карбюраторной системы питания на инжекторную доступно большинству автовладельцев, имеющих опыт обслуживания силового агрегата. Важно лишь соблюдать требования безопасности, поскольку работать приходится с бензином и электричеством.

avtoelektrik-info.ru

Инжекторная система питания Ваз 2107, Ваз 2105, Ваз 2104

Тюнинг двигателя ваз 2104, фильтр нулевик для двигателя ваз, чип тюнинг двигателя ваз 2105. Установка новой системы питания и зажигания. Инжектор ваз 2104, ваз 2105, ваз 2107. Тюнинг — это изменение и доработка заводских настроек автомобиля. Тюнинг ваз своими руками занятие трудоемкое, поэтому мы решили поделиться некоторыми инструкциями по доработке ваз 2104. Тюнинг может быть дешевым и дорогим, поверхностным и глубоким. Доработка ваз 2107 рассмотрена по разделам: тюнинг салона, тюнинг подвески и рулевого управления, тюнинг тормозной системы и кузова, а также тюнинг двигателя и тюнинг коробки передач. В первую очередь при тюнинге ваз 2105 следует обратить внимание на систему зажигания. Классика популярный автомобиль, который предоставляет своему хозяину широкий простор тюнинга и доработок.

Итак, Вы решили сделать скачек в эволюции и перейти на своей классике (ВАЗ-2101..07) с архаичного карбюратора на современный электронный впрыск топлива.
В этой статья я попытаюсь описать все аспекты этой переделки.

Сейчас АвтоВАЗ прекратил выпуск карбовых машин и все чаще на дорогах можно увидеть впрысковую классику. А если есть авто, значит, есть и запчасти. К сожалению впрысковые специфические детали для классики пока найди еще проблематично, но можно.

Есть 2 варианта переделки:

1 вариант:
Покупается полный комплект впрыска на классику с ее проводкой, мозгами, адсорберами, выпуском, бензобаком и т.д. Думаю такой комплект можно смело заказать из Тольятти, а далее просто сидеть и прикручивать новые детальки. Все делается по банальной книжке? что та типа «Чиним сами» по впрысковой классике.
Данный вариант отличается большой затратностью и настоящему тюненгеру не подходит.

Я опишу 2-ой вариант:
В нем также используются оригинальные запчасти, но в меньшем количестве.
Предположим, что вы все купили по списку в конце этой статьи и лицезреете эту груду непонятных железяк у себя в гараже.

Подготовительный этап:

Слейте ОЖ до уровня ниже ГБЦ, т.к. нам придется откручивать впускной коллектор и рубашку охлаждения (тройник на ГБЦ над натяжителем цепи).
Смело скручиваем карб, впускной и выпускной коллектора, трамблер, катушку зажигания, если БСЗ, то коммутатор еще. Это нам больше не понадобится (кроме выпускного коллектора, так что достаньте его из мусорного ведра).
Далее по Вашему желанию: в подкапотной проводке присутствуют много проводов отвечающих за обеспечение нормальной работы карба (всякие ЭПХХ и тому подобное). Их можно удалить из проводки просто по эл.схеме авто или не трогать (мешать они не будут, но меня лично не устраивало большое количество ненужных «соплей» под капотом, поэтому я все это убрал). Если у Вас стоит принудительный обдув радиатора, т.е. вентилятор на помпе, его придется также снять и заменить на электрический.

1 Этап (сборка навесного):

Снимаем шкив КВ, откручиваем переднюю крышку двигателя и заменяем ее на новую с отливом под ДПКВ (Датчик Положения Коленчатого Вала). Замену всяких уплотняющий прокладок я не упоминаю, т.к. это по умолчанию делается при любом разборе/сборе двигателя. Надеваем новый шкив с зубьями для ДПКВ. Метки по которым «если что» устанавливается ВМТ перемещаются строго вверх над шкивом КВ. На самом шкиве также положение метки изменено.

ГОЛОВА!!! Что делать с ней???

Тут целых три варианта:
— купить ГБЦ 21214 в сборе. Вы получаете голову с притертыми клапанами, с гидроопорами и Р/В 21214 (т.е. нивовским, но рассчитанным для работы с «гидриками») – самый дорогой вариант
— купить ГБЦ 21214, НО голую и всю начинку переставить с вашей 2101 головы
— ну и самый бюджетный вариант – это оставить старую голову (причины от «Жалко денег» до «Голова в полном фарше»). НО ее придется протачивать, т.к. впускные окна на 21214 голове отличаются по форме от окон в карбовой ГБЦ. Также в 21214 голове присутствуют две доп. шпильки держащие впускной коллектор с ресивером. Т.е. придется делать доп. кронштейны для закрепления ресивера. Пример на фото

Итак, ГБЦ проточена или заменена. ГУД!

Далее берем в руки тройник, который был прикручен к ГБЦ ваз 2104, внимательно его рассматриваем и обнаруживаем на нем отлив явно для чего то предназначенный. Не знаю, что изначально планировали ставить туда ФИАТовсие инженеры, но мы его будем использовать для установки Датчика Температуры Охлаждающей Жидкости (ДТОЖ). В нем сверлим дырку по существующему углублению и нарезаем резьбу под ДТОЖ. Вворачиваем датчик и смотрим чтобы плоскости его и отлива совпадали, если нет, то дорабатываем напильником площадку на тройнике. Прикручиваем тройник к ГБЦ и вворачиваем датчик (не забудьте надеть медное уплотнительное кольцо).

На саму ГБЦ на впускные/выпускные каналы надеваем прокладку коллекторов (на впрыске они единая, раньше выпускалась паранитовая с железными вставками около выпускных окон, сейчас существуют прокладки НОВОГО образца, многослойные металлизированные, видел только один раз у знакомого в гараже, в продаже мне сей зверь еще не встречался). Надеваем впускные трубы, и потом, выпускной коллектор – прикручиваем. На впускные трубы надеваем прокладку и на маленький треугольничек, из которого торчат 2 длинные шпильки – дистанционную прокладку. Если у Вас рампа с форсунками не прикручена к впуску, то прикручиваем и ее, вставив сначала форсунками в каналы и потом закрепив 2-мя винтами. Надеваем ресивер и закручиваем. Обычно после этого мужики в гаражах начинают ходить и офигивать от вида МЕГА мотора, который вы собираете. Можете начинать придумывать небылицы про 4 турбинный наддув!  На ресивер прикручиваете дроссельный узел в сборе с Датчиком Положения Дроссельной Заслонки (ДПДЗ) и Регулятор Холостого Хода (РХХ) (датчики лучше прикрутить на снятом дросселе — удобнее), не забыв поставить прокладку между ресивером и дросселем. Итак, с впуском разобрались.

Вместо бензонасоса и трамблера прикручиваем заглушки.
Далее, если у вас блоки 2101, 2103, 2106, 2121 — то на них нет места, куда крепится Датчик Детонации (ДД). Сей девайс необходимо установить как можно ближе к цилиндрам. Мы на 06 ставили его на крепежный винт трамблера, а теперь его заглушки. Корректность установки оспаривать не буду, но мотор вроде адекватно реагирует на моменты возникновения разного рода вибраций. Так что выбирайте сами, один из вариантов я предложил. Если блок снят, то в принципе можно и засверлится в него, нарезать резьбу и уже туда датчик на шпильку.

Что касается установки Модуля Зажигания (МЗ). Можно поставить площадку на ее штатное место (над заглушкой бензонасоса).

Но мне такой вариант не нравится, т.к. в этом месте постоянные вибрации и повышенный тепловой режим, что для электронной начинки МЗ не есть хорошо. Площадка немного «обрабатывается» болгаркой и устанавливается на моторном щите рядом с бочками тормозной жидкости. В площадке и моторном щите сверлится 2 дырки и закрепляется.

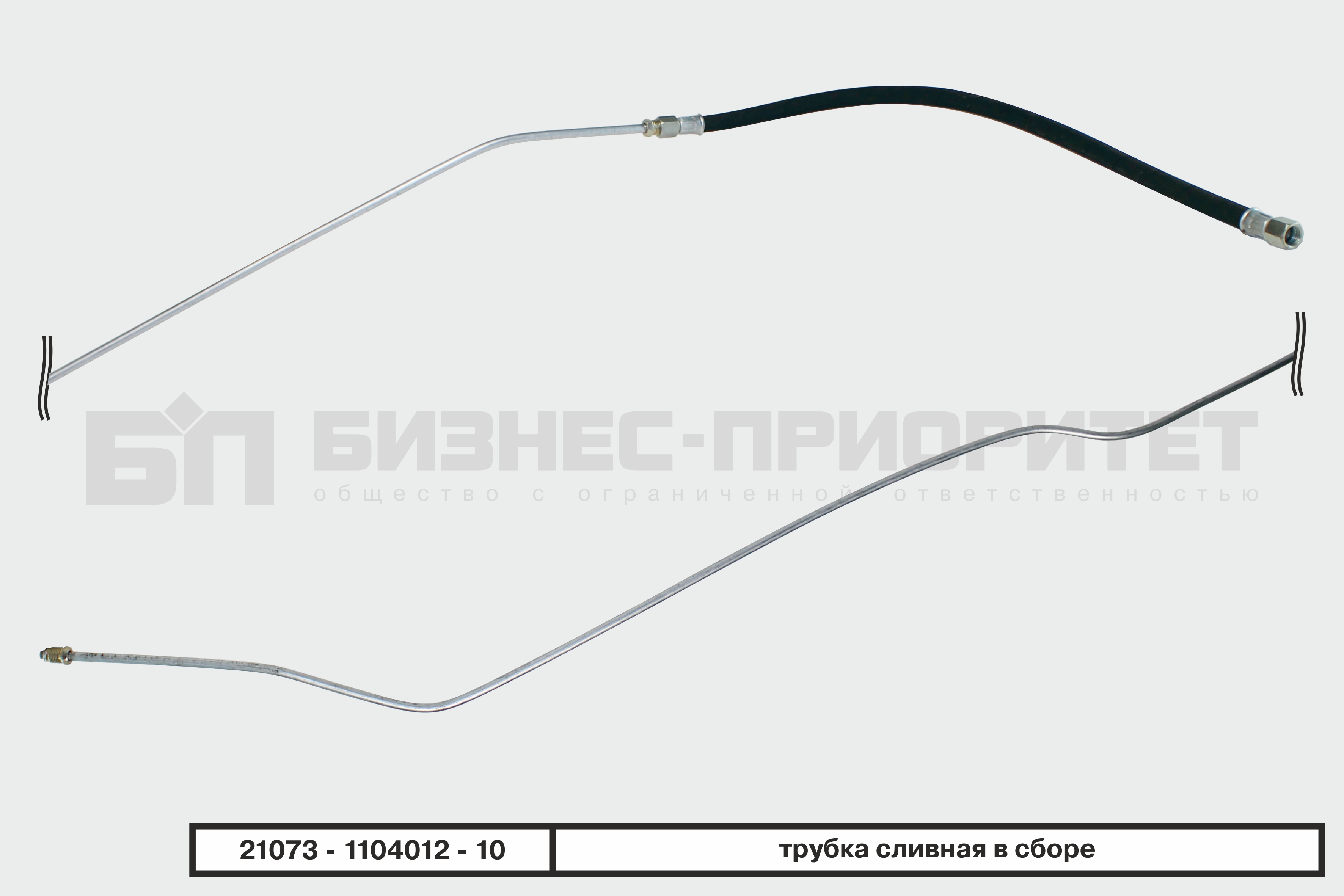

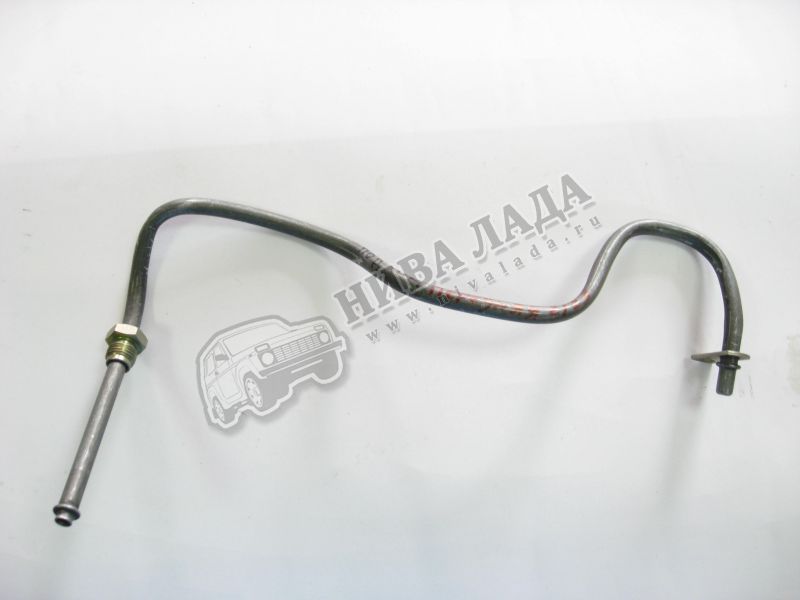

Если рампа в сборе у вас 21214, то подводящая и отводящая бензиновые трубки огибают двигатель с разных сторон. Между подводящей трубкой и топливной магистралью необходимо внедрить фильтр тонкой очистки инжекторный. Можно купить волговский он больше и крепится обычными хомутами к шлангам. Самый простой вариант. А можно купить ВАЗовский, он под вкручивающиеся штуцера, чтобы его ставить придется покупать шланги с такими штуцерами и изобретать по месту. Кому что больше нравится. Обратка подключается аналогично, либо мудрим со штуцерами, либо срезаем его с отводящей трубки и на банальный шланг с хомутами.

Итак с моторным отсеком разобрались. Электронику всю бум потом подключать.

2 Этап (установка сопутствующего оборудования в различных местах авто).

Инжектор не мыслим без обратки (современные 1.6 для ПП семейства не берем, там нет обратки и регулятора давления, это все реализовано в модуле погружного бензонасоса ваз 2105 и нам не катит). Просто прокидывается вторая топливная магистраль. Если не хочется морочиться с короткой трубкой, которая в багажнике идет, то прокиньте просто длинную трубку по днищу, а от нее прямой шлаг до бака. Хотя в классике была предусмотрена обратка, т.к. в месте выхода короткой трубки из багажника в днище стоит двойная заглушка предусматривающая установку второй магистрали.

Чтоб не лазить больше под днище, прикручиваем сразу датчик скорости. Он ставится между тросом спидометра и непосредственно самим выходом с коробки на трос.

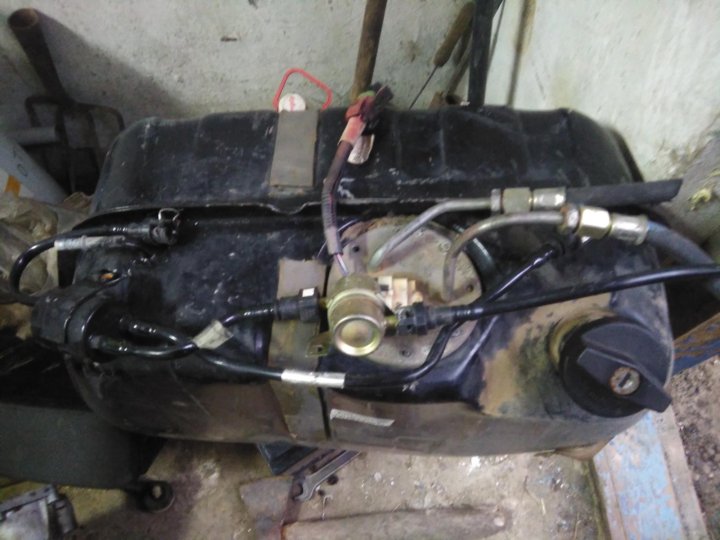

Откручиваем от бака заборную крышку в сборе с поплавком и самим заборником. Заодно можно посмотреть состояние фильтрующей сетки и поменять, если там все плохо. В крышке банально сверлится отверстие (там только одно место, где это можно без проблем сделать) и в него на Поксипол сажается какая-нибудь короткая трубка, к которой можно будет подсоединить шланг обратки. Трубку также можно впаять, вкрутить ну и т.д. главное загерметизировать место входа ее в крышку, чтоб не воняло бензином.

Установка бензонасоса

Способ для жадных: берем крепеж от катушки зажигания ваз 2107 и сажаем его например на бак на тот же Поксипол, ну или на внешнюю часть арки колеса что около бензобака в багажнике. Один большой минус – мерзкое Бз-з-з-з от работы Б/Н вы будете слышать постоянно, т.к. он будет жестко связан с кузовом.

Способ для всех остальных: Берем кронштейн крепления Волговского Эл. Б/Н и сажаем его опять же на внешнюю часть арки колеса, что около бензобака в багажнике. Кронштейн сажается на 3 из 4-х опор, при желании изготавливается кронштейн для 4-ой опоры. Этот кронштейн уменьшает неприятное Бз-з-з-з, но к сожалению не исключает его полностью, такое возможно думаю только с оригинальным погружным узлом и баком под него. Но т.к. такой вариант неоправданно дорог мы его не рассматриваем.

Можно также поставить Б/Н где-нибудь под днищем, таким образом вы ТОЧНО не будете слышать его работу. НЕЛЬЗЯ устанавливать Б/Н в подкапотном пространстве. Были опыты с такой установкой, машина тупила и отказывалась ехать. К тому же под капотом довольно жарко, что для насоса плохо.
Шланги подключаем так: из заборника шланг на Б/Н, от Б/Н на подающую магистраль, от обратки шланг на врезанную трубку. Тут ничего сложного. Один нюанс, если Вы купили Bosch’евский Б/Н (насчет нашего волговского не знаю), у него вход как на шланге вакуумника, просто покупаете переходной штуцер от диаметра классического бензошланга к диаметру вакуумного шланга. Все это дело скрепляете хорошими хомутами, иначе будете дуреть от духана бензина в салоне.
Далее необходимо установить педаль газа. Она надевается на правые верхнюю и нижнюю шпильки вакуумника в салоне ваз 2104. Потом по месту где должен крепится трос газа на педали делаете отверстие чтоб в него можно было этот самый трос установить. Под капотом цепляете его на дроссель и потом закрепляете на кронштейне на ресивере. Помните, что трос должен быть установлен с небольшим провисом, т.е. не в натяг, чтоб в случае подклинивания он не держал дроссель приоткрытым.

3 Этап (Установка электрики):

Тут все зависит от того, какую проводку вы выбрали.
Вариантов масса:
— существовали мозги Я5.1.3… именно классические с соответствующей классической проводкой. Шо цэ за зверь такой я не в курсе, в принципе если поискать, то найти наверно можно.
— родная современная проводка с мозгами Я 7…. нового поколения. Опять же просто все подключаем
— любая проводка от ПП авто – в любом случае ее придется перекраивать.

Главное помните. Сначала Вам необходимо выбрать «мозги» на которых вы будете ездить и потом отстраиваться и уже к ним докупать соответствующую проводку. Просто и контроллер и проводки для ПП авто самые доступные у нас на рынках, поэтому переделку таковой я и опишу.

Итак, вы купили проводку под Я 5.1.1.-…-61 (или 41), т.е. она у вас может быть под двигатель 2111 для 08/09/99 или 2110 (Я 5.1.1.-…-61), или под двигатель 2112 для 10/11/12 (Я 5.1.1.-…-41). Освобождаем ее от гофр и полностью расплетаем по проводам до колодок. Если Вы хоть немного разбираетесь в схемах проводки, то можете из общей косы удалить ненужные провода идущие на колодку иммобилайзера (если вы такое предпримите то помните что вам нужно будет соединить провод K-Line идущий в иммобилайзер с Желто-Черным проводом в диагностической колодке), вместе со всей колодкой, также не нужны будут провода, которые идут куда то в 10-ую панель от датчиков двигателя температуры ОЖ и аварийного давления масла (кароч на стрелку и на лампочку). Если нет особого желания или вы испытываете благоговейный трепет перед этим клубком проводов, то просто соедините 9 и 18 разъемы иммобилайзера (и то это на случай если вы хотите ставить Бортовой Компьютер — БК).

Вернемся к нашим баранам, т.е. проводам. Начинается процесс кроилова и иногда попадалова, если где-то накосячите. Раскидываем проводку по подкапотному пространству и начинаем вымерять длинны всех проводов до датчиков. Не бойтесь воткнуть не тот разъем в не ту колодку. Они все разные и невзаимозаменяемые, ну если только молотком . Тут начинается творчество. Делаете и располагаете провода так, как вам удобно. Далее обрезаете или удлиняете по месту (как показала практика длины практически везде достаточно и удлинять не приходится, если только до датчика скорости). Далее аккуратно прихватываете изолентой жгуты и окончательно заправляете их в гофры. Массу всей инжекторной проводки я подсоединил под лампочку/концевик капота. Делайте это на совесть, иначе потом будете ловить глюки в работе впрысковой электроники. Надеюсь объяснять не надо, что при удлинении/укорачивании проводов необходимо использовать или пайку или хорошие скрутки в сочетании с термокембриками в обязательном порядке, чтоб не окисало потом ничего. Колодка «мозгов», диагностическая и иммобилайзера (если не удалили) заводятся в салон через штатное отверстие классики под «черным ящиком» с предохранителями. Если у вас в кузове таковой дыры не имеется – придется проделать. Блок с реле и предохранителями инжекторной проводки размещаете по желанию. В оригинале он стоит в салоне, я вывел его под капот, т.к. по мне там его лучше обслуживать если что.

А вот тут начинается самое занудство по моему мнению. В инжовой проводке вы наверняка заметили кучу колодок около основного разъема «мозгов» Вот это нам и придется подключить к штатной электрике Вашего МЕГА-агрегата!

Итак:

— Пурпурный (Ну он на самом деле красный, но в схемах идет как пурпурный, в скобках буду писать человеческие цвета  ) – ПЛЮС 12 В постоянные (Питание на всю электрику впрыска, кидайте на +12 аккума)
— Серый провод – ПЛЮС на Электро бензонасос
— Бело – пурпурный (белый с красной полосой) – на лампочку CHECK ENGINE (подключаете к лампочке подсоса, например)
— Голубой – пурпурный (голубой с красной полосой) — ПЛЮС12В которые подаются при включении зажигания
— Коричнево – пурпурный (коричневый с красной полосой) – на сигнальный вход тахометра. Тут засада. Если у Вас тахометр старого образца (с одним сигнальным входом в колодке панели приборов), тут я вам ничем помочь не смогу. Мне переделали, но что и как я не в курсе. Правда, слышал что продают некие переходники, которые преобразовывают инжекторный сигнал в сигнал понятный обычному карбовому тахометру. Если же Вам повезло, и на колодке вы обнаружили одну лишнюю ножку, то смело цепляете к ней этот провод — все будет ОК.
— Бело – черный (белый с черной полосой) – силовой провод на электровентилятор. Тут я столкнулся с небольшой засадой. Этот провод в принципе силовой и его смело можно подключать на клеммы вентилятора. В инжекторной проводке есть свое реле вентилятора. НО когда я собрал все по такой схеме при включении этого самого эл. вентилятора начиналась свистопляска (перебои в искрообразовании и общие сбои в работе двигателя). Я сделал проще. Т.к. в штатном монтажной блоке есть реле вентилятора включаемое от датчика вкрученного в радиатор я им и воспользовался. Из инжекторной проводки исключается полностью реле включения вентилятора (к нему подходят розово/черный, черно/пурпурный, бело/черный и коричневый) У нас остается черно/пурпурный который идет из мозгов на реле. Вот его мы и подключаем вместо провода, который шел со штатного датчика включения вентилятора на реле в монтажный блок.

Вроде ничего не забыл. В проводке есть еще колодки включения компрессора кондиционера, продувки адсорбера (если вы это все не выкинули ранее).

Ну вот вроде и все! Втыкаем «мозги» и поворачиваем ключ. Если вы услышали характерное бз-з-з-з от бензонасоса, уже ГУД, значит проводка подсоединена верно. Через некоторое время он отключится и будет ждать пока вы заведете двигатель ваз 2107. Вообще крайне рекомендую купить самый простенький БК если денег жалко на хороший. На первом этапе довольно полезная штука, там все параметры можно посмотреть. Предположим, что он у вас есть. Посмотрите температуру двигателя на предмет адекватности, далее включите режим показа открытия дросселя в процентах. Понажимайте педаль, показанная также должны быть адекватны. Ну и запускайте наконец двигатель! Приятное урчание ИНЖЕКТОРНОГО двигателя будет Вам наградой!

Небольшие отступления:

Датчики все идут от ПП семейства, если есть деньги, покупайте импортные, говорят надежнее. По своему опыту (правда общий пробег у мя на инже не большой) я поменял только ДПДЗ и ДМРВ. Одно НО, если вы купили дроссель в сборе не 2112, а 2123, то там свой РХХ.
ВСЕГДА возите с собой запасные ДПКВ и ДПДЗ заведомо рабочие. Без них вы не сможете ехать, если они вдруг выйдут из строя. Без всех остальных датчиков движение возможно.
Если у Вас вдруг возникли проблемы в ХХ в силу каких-либо причин. На РАБОТАЮЩЕМ двигателе подтягиваете тросик газа так, чтоб он немного приоткрывал дроссель. В таком режиме можно ездить пока вы не заглушите двигатель. Если вы его заглушили, то при следующей заводке компьютер примет такое положение за нулевое.
Никогда не заводите машину сразу, включите зажигание и дайте бензонасосу накачать давление, иначе они быстро умирают.

Вот вроде и все! Удачи Вам в эксплуатации.

Список деталей для покупки (думаю по ходу какую то мелочевку все равно придется докумать, это основной список):

ГБЦ 21214
Бензонасос Bosch Волга
Мозги Январь 5.1.1
Рампа в сборе21214 или классическая, если не была с ресивером (сама рампа, форсунки, регулятор давления)
Шкив 21214 распределенный впрыск
Крышка двигателя передняя с ДПКВ
Ресивер 2123(21214) в сборе (могут быть разные комплектации ресивера в сборе, как с рампой так и без нее, также может быть уже с дросселем)
Модуль зажигания 2112
Жгут проводки для впрыска под выбранные «мозги»
ДМРВ
Датчик детонации
Датчих ОЖ
Датчик скорости с прямоугольной колодкой вынесенной на жгуте (по моему 6 импульсный)
Педаль газа 21214

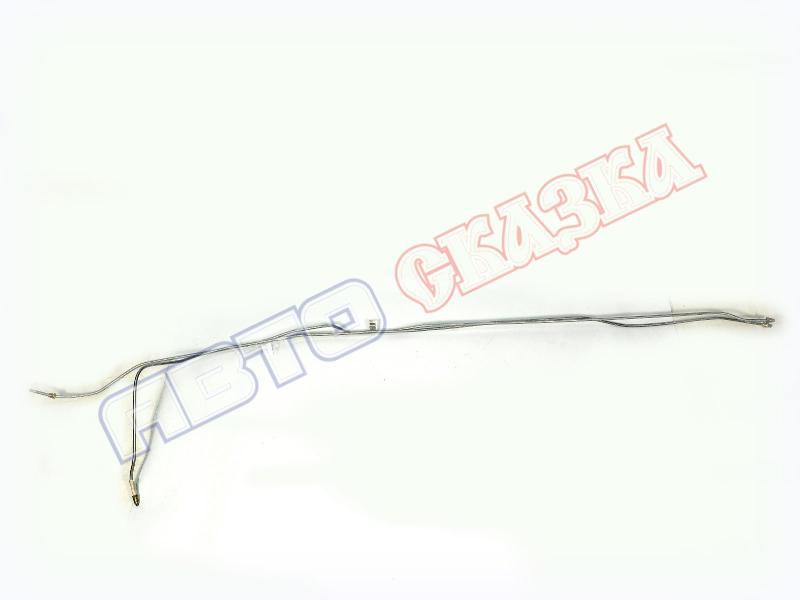

топливная магистраль
Заглушка бензонасоса и трамблера
Инжекторный топливный фильтр
Трос газа 2108 карбюраторный (ну или если найдете родной классический)
Кабели, термокембрики, бензошланги, хомуты – все это тож пригодится
Высоковольтные провода для мотора 2111, т.е инжектора 8 клапанного
Дроссель в сборе, если с ресивером не было (сам дроссель, РХХ, ДПДЗ) прокладка дросселя
Кронштейн МЗ 21214
Кронштейн Эл. бензонасоса Волга

vazclub.com

Как установить гидрокомпенсаторы на Ваз 2107 (инжектор, карбюратор): инструкция

Одна из возможностей улучшить работу мотора ВАЗ 2107 – это поставить на него гидрокомпенсаторы. Устройство не только снизить уровень шума от работы двигателя, но и избавит от потребности регулярно осуществлять регулировку клапанных зазоров. Монтировать деталь можно самостоятельно в гараже.

Что это такое

Гидрокомпенсаторы – это детали для тюнинга двигателя автомобиля. Устройство в автоматическом режиме регулирует зазор клапанов.

На старых семерках ГКК заводом никогда не устанавливались. На некоторых автомобилях тех времен стояли регуляторы механического типа. Но эффективность их работы оставляла желать лучшего.

Владельцы Ваз 2107 должны каждые десять тысяч километров пробега вручную регулировать зазор клапанов. Для этого приходится демонтировать крышку и с помощью щупа выставлять зазоры.

Встроенные механические элементы подвержены износу. Неправильно отрегулированный зазор приводит к повышению шумности мотора. В результате динамика автомобиля падает, а расход топлива растет. Через 50 тысяч пробега приходится осуществлять ставить новые клапаны.

Гидрокомпенсаторы на ВАЗ 2107 лишены этих недостатков. Деталь служит долго: исправно работает до 150 тысяч километров пробега. Зазор выставляется в автоматическом режиме и постоянно поддерживается на нужном уровне.

Двигатель положительно откликается на такую заботу, что выражается в повышении ресурса мотора, его мощности и в понижении расхода бензина.

Принцип работы гидрокомпенсатора

Шарикообразный клапан подает моторное масло в полость гидроэлемента. Под воздействием смазки поршень устройства выдвигается, что приводит к увеличению высоты ГКК. Это приводит к уменьшению клапанного зазора в газораспределительном механизма до минимального уровня.

Масло перестает поступать, достигнув максимального уровня сжатия. Когда появляется выработка, клапан снова запускает необходимое количество масла. Благодаря этому в ГКК постоянно поддерживается давление, уменьшающее зазор клапана.

Если вы решили установить компенсатор, будьте готовы к тому, что придется использовать только качественное масло.

Основные неисправности

Гидрокомпенсаторы, как и любая деталь автомобиля, имеют свойство изнашиваться и ломаться. Они постоянно находятся под нагрузкой. Но работают долго: от 120 до 150 тыс. пробега. Иногда выходят из строя раньше времени.

О неисправности свидетельствуют два обстоятельства:

появляется характерный стук, напоминающий цокот;
понижается мощность мотора.

Стук в двигателе

Главный признак износа запчасти – это появление цокота. Так как посторонние стуки могут возникать на ВАЗ 2107 по разным причинам, нужно проверить, что является его источником. Для этого придется открыть крышку капота и завести двигатель.

Характерный цокот раздается из-под крышки клапанов и не исчезает, пока работает мотор. При этом у звука могут быть интересные особенности.

Стук появляется как на прогретом, так и на холодном движке. Если повысить обороты, он может прекратиться. Это свидетельствует о возможном износе клапанного шарика. Придется полностью менять гидрокомпенсатор. Но перед этим убедитесь, что устройство не загрязнено. Возможно, что хорошая чистка легко устранит проблему.
Мотор начинает стучать только после прогрева. Это свидетельствует о том, что элементы детали износились. Пора покупать новую.
Характерный цокот появляется только при повышенных оборотах. Скорее всего, поступает слишком много или слишком мало масла. Нужно проверить его уровень. И при необходимости отремонтировать маслоприемник.
Стук присутствует постоянно и не затихает ни при каких условиях. Обычно это происходит, когда образовался зазор между рокером и кулачком распредвала. Попробуйте прочистить гидрокомпенсатор или заменить его на новый.

Снижение мощности силового агрегата

Если гидрокомпенсатор работает неисправно, это неизбежно приводит к снижению мощности мотора. Вы почувствуете, что динамические характеристики ВАЗ 2107 понизились. И это неудивительно!

Ведь в результате неправильно выставленного зазора клапана, в двигатель поступает неправильное количество топлива. В результате топливная смесь образуется в неправильных пропорциях ,что снижает мощность силового агрегата.

Диагностика ГКК

Прислушиваться к стукам и следить за динамикой мотора ВАЗ 2107 – привычка, конечно, полезная. Но засучивать рукава и загонять машину в гараж все же придется. Ведь для точной диагностики необходимо достать устройство и лично его осмотреть.

Снимите клапанную крышку.
С помощью специального ключа проверните коленвал так, чтобы поршень цилиндра попал в такт сжатия.
Попробуйте нажать на плечо коромысла на впускном клапане.

Если коромысло легко поддается на ваши усилия, гидрокоменсатор требует замены.

Вы также можете проверить работоспособность гидроопор с помощью отвертки. Если нажать на неисправный механизм, он даст люфт.

Как установить гидрокоменсатор на ВАЗ 2107

Перед началом работ приготовьте следующие инструменты:

новые детали;
набор ключей и головок;
динамометрический ключ;
набор отверток;
ветошь;
новая прокладка для крышки газораспределительного механизма.

Выполните следующие шаги по порядку:

Снимите воздушный фильтр.
Снимите карбюратор.
Снимите трамблер. Клапанная крышка должна быть полностью свободна для работы.
С помощью ключа на 38 проверните коленчатый вал так, чтобы метка распределительного вала совпала с выступом на корпусе подшипников.
Зафиксируйте цепь на звездочке с помощью проволоки, чтобы она не упала в двигатель.
Отогните стопор болта на звездочке распределительного вала и отверните крепеж.
С помощью головки сверните крепление распредвала и снимите его.
Снимите все коромысла и пружины. Найдите способ обозначить каждый рокер, чтобы при сборе поставить его на место!
Отверните болты регулировки и их втулки.
Продуйте компрессором масляную рампу.
Демонтируйте стопорные элементы с гидрокомпенсаторов.
Установите ГКК через рампу и немного затяните их.
Затяните гидрокомпенсаторы с моментом от 2 до 2,5 кг/м.
Установите новый распредвал от 21214.
Не забудьте разместить кольцо масляной рампы на первую шпильку.
Соблюдайте последовательность затяжки распредвала согласно приведенной схеме.
Проследите за тем, чтобы масляная магистраль приняла форму, которая бы не мешала монтировать крышку клапанов.
Установите и прикрутите шестерню распределительного вала.
Установите карбюратор, трамблер и воздушный фильтр.

Как видите, работа легко осуществляется своими руками в гараже. У опытного мастера на все уйдет не более двух часов.

7vaz.ru

особенности и преимущества в работе и обслуживании своими руками с видео и фото материалами • Сам автоэлектрик

4 / 5 ( 60 голосов )

Инжекторные силовые агрегаты на заднеприводной классике, ярким представителем которой является ВАЗ 2107-20, оказали серьезное влияние на отечественный парк легковых автомобилей. Но не все автовладельцы поначалу оценили преимущества системы впрыска в сравнении с традиционным карбюратором, опасаясь в большей степени сложностей в работе электронных компонентов. Так ли это на самом деле, мы и попытаемся разобраться в рамках данной статьи. Представитель заднеприводного семейства ВАЗ, получивший систему впрыска

В чем новизна

Основное новшество заключалось в замене механических функций системы зажигания и приготовления топливовоздушной смеси электронными устройствами, как более точными и производительными. Подобной модернизации подверглись и схемы проводки ВАЗ 2112 и семейство «Самара» Соответственно, и проводка ВАЗ 2107 на инжектор получила отличия от карбюраторной версии. Под капотом ВАЗ 2107-20 сразу бросается в глаза отсутствие карбюратора и трамблера

Функции ЭСУД

Электронная система управления двигателем (сокр. ЭСУД) взяла на себя следующие параметры работы силового агрегата:

Контроль за количеством воздуха и бензина, поступающего в цилиндры двигателя автомобиля,
Регулировку частоты вращения коленчатого вала на холостом ходу;
Управление искрообразованием на свечах зажигания;
Корректировку угла опережения зажигания на всех режимах работы;
Включение и выключение электрического топливного насоса,
Управление электрическим вентилятором системы охлаждения двигателя.

На фото внизу представлена схема электропроводки ВАЗ 2107 на инжектор с ЭСУД M1.5.4N и контроллером Январь-5.1.3 Система впрыска ВАЗ 2107

Электрическая схема

Классическая электропроводка 2107 на автомобилях с системой впрыска также претерпела изменения. В частности, появились подкапотные элементы, оснащенные разъемами под датчики и электронные устройства. Схема электрооборудования ВАЗ 2107 с карбюратором

Справочно: Аналогичным путем шли и разработчики Москвич 2141. Правда у них была более глобальная проблема – отсутствие собственного двигателя.

Расшифровка к схеме электрооборудования карбюраторного ВАЗ 2107

Справочно: На фото внизу представлена электропроводка ВАЗ 2107 на инжектор с каталожными номерами. Отличия от карбюраторных комплектов заключаются в подкапотных жгутах.

Переоборудуя двигатель на систему впрыска, следует приобрести и новую проводку

Отличия в работе

Преимущества

Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:

Меньше шансов заглохнуть при старте с места – электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;

Подкапотный жгут проводки ВАЗ 2107-20 имеет иные разъемы

Облегченный запуск двигателя – нет необходимости управлять своими руками ручкой воздушной заслонки;
Снижение времени прогрева холодного двигателя – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
Уменьшение планового обслуживания электрооборудования. В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;

Справочно: Другие отечественные автозаводы также модернизировали электрооборудование, в частности систему зажигания – см. публикацию о схеме электропроводки УАЗ 31514.

Уменьшение регулировочных работ с карбюратором – электроника позволяет снизить расход топлива и сделать работу двигателя более экологичной.

На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.

Недостатки

У системы впрыска есть и некоторые изъяны, в частности:

Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Однако, цена подобной услуги не всегда оправдана для автовладельца.

На фото – диагностика кислородного датчика ВАЗ 2107

В заключение

Хотя установка впрыска на «семерку» и помогла модели продержаться на конвейере вплоть до 2012 года, тем не менее, современные тенденции вынудили АвтоВАЗ прекратить выпуск заднемоторных версий. Надеемся, что для автовладельцев оставшихся в строю ВАЗ 2107 будет полезной данная статья, а также схемы электрооборудования и проводки в большом разрешении.

sam-avtoelektrik.ru

2104 16v. Топливная система. — Лада 2104, 1.3 л., 1990 года на DRIVE2

Так как автомобиль у меня карбюраторный, то для реализации топливной системы шестнадцатиклапанного двигателя, необходимо было определиться с рядом технических нюансов: установка регулятора давления топлива(РДТ), обратка в бензобак, размещение и установка бензонасоса.
Сразу скажу, что вариант установки бака от инжекторного автомобиля ваз 2104, решил отклонить. Да, правильнее было бы установить именно его в совокупности с инжекторными магистралями от инжекторной классики, но пошёл другим путём. Пока будет так.

Полный размер

РДТ на автомобилях ваз 2112 установлен в топливной рампе. На 124-ых и 126-ых моторах установлена рампа нового образца. РДТ на ней нет. Он находится в модуле бензобака. На моём двигателе установлена именно такая рампа. Как же быть в этой ситуации? Можно использовать топливный фильтр от volkswagen. РДТ и обратка в него встроены. Для увеличения срока его эксплуатации, перед ним в магистраль можно поставить ещё один инжекторный топливный фильтр. Так же можно поставить внешний РДТ. Ценовые рамки, как и рамки качества очень широки. Для упрощения обслуживания решил использовать стандартный вазовский. Он с помощью адаптера, который был приобретён на сайте clubturbo.ru, будет встроен в разрез магистрали подачи топлива, рядом с топливной рампой.

Полный размер

Для обратки под днищем автомобиля использована карбюраторная магистраль. Бензобак доработал, врезав в карбюраторный указатель уровня топлива трубку от такого же, но старого. Её лучше сделать подлинней, чтобы избежать шума льющегося, как водопад, бензина. Трубку пропаял и дополнительно укрепил паксиполом.

Полный размер

обратка пока заглушена

Бензонасос решил использовать от волги фирмы Bosch.

Полный размер

Для установки использую кронштейн от катушки зажигания. К корпусу прикручу через демпферную резину. Желательно, чтобы бензонасос был установлен недалеко от бака и ниже его уровня. На классических универсалах таких мест немного, так как бензобак располагается под полом багажника. Так же, как вариант, можно использовать погружной бензонасос. В бензобак его можно установить подобным образом:

статья автора: www.drive2.ru/l/466377924082139890/

Топливные магистрали на подачу и обратку развальцую и соединю топливным шлангом, который рассчитан на давление.

Полный размер

Все трубки диаметром 8мм. На бензонасосе штуцера диаметром 8 и 12мм. Чтобы их срастить, токарь выточил переходной штуцер(он на фото выше).
В дальнейшем хочу сделать все соединения на фитингах.

www.drive2.ru

Замена топливного фильтра на ВАЗ 2107 с инжекторным двигателем

Форсунки инжекторных двигателей очень чувствительны к наличию в топливе посторонних примесей и загрязнений. Эти детали забиваются намного легче, чем жиклеры на карбюраторных двигателях, а работы по очистке или замене форсунок – мероприятие намного более сложное и затратное, чем ремонт карбюратора.

Фильтр топливный на ВАЗ 2107 (инжектор) очищает топливо от примесей, способных нанести вред системе впрыска. Его замену следует производить не менее чем через 30 тыс. км. пробега автомобиля, а с учетом не лучшего качества топлива на АЗС в стране, намного раньше.

Признаки необходимости замены

Повышенный расход бензина.
Уменьшение мощности двигателя.

Снятие топливного фильтра ВАЗ 2107

После этого можно выключать зажигание и откручивать клемму с аккумулятора.

Важно: не забудьте вернуть предохранитель на место!

Когда трубки топливной системы отсоединены, нужно раскрутить крепление топливного фильтра и снять его.

Установка топливного фильтра

Установить новый фильтр так, чтоб стрелка на корпусе была повернута в сторону топливной рампы.
Затянуть хомут крепления топливного фильтра.
Заменить уплотнительные кольца на штуцерах топливной магистрали.
Затянуть штуцеры, удерживая фильтр ключом.
Установить и затянуть клеммы аккумулятора.

После завершения работы можно включить зажигание, завести двигатель. При работающем двигателе необходимо убедиться в отсутствии утечек топлива в местах подключения топливного фильтра к трубкам магистрали.

На этом работы по замене фильтра ВАЗ 2107 можно считать завершенными.

Топливная система ваз 21074 инжектор – АвтоТоп

Система питания двигателя

Схема системы питания двигателя

1 – форсунки;
2 – регулятор давления топлива;
3 – колпачок штуцера контроля давления топлива;
4 – топливная рампа;
5 – шланг подвода паров бензина к корпусу дроссельной заслонки;
6 – адсорбер с электромагнитным клапаном;
7 – корпус дроссельной заслонки;
8 – узел электробензонасоса с датчиком указателя уровня топлива;
9 – гравитационный клапан;

10 – двухходовой клапан;
11 – перепускной клапан;
12 – резиновая прокладка;
13 – топливный бак;
14 – пробка заливной горловины;
15 – топливный фильтр;
16 – сливной трубопровод;
17 – подающий трубопровод

Запас топлива находится в баке, расположенном в багажном отделении с правой стороны. Бак изготовлен из стального освинцованного листа, правая и левая его части сварены между собой. Пробка заливной горловины бака герметична. В системе питания двигателя применяется система улавливания паров топлива. Она состоит из адсорбера, установленного в моторном отсеке, клапанов, установленных в нише топливного бака и соединительных шлангов. Пары топлива из бака проходят через перепускной и гравитационный клапаны в адсорбер. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля. Для предотвращения чрезмерного повышения или понижения давления паров топлива в баке предусмотрен двухходовой клапан, имеющий выход в атмосферу.

Поступившие в адсорбер (через приемный патрубок с надписью «TANK») пары топлива поглощаются и удерживаются активированным углем при неработающем двигателе. Второй патрубок адсорбера (с надписью «AIR») соединен с атмосферой, а третий – через электромагнитный клапан продувки, шлангом – с корпусом дроссельной заслонки. При выключенном зажигании электромагнитный клапан закрыт, и в этом случае адсорбер не сообщается с корпусом дроссельной заслонки. После запуска двигателя контроллер начинает подавать управляющие импульсы на клапан. Клапан сообщает полость адсорбера с корпусом дроссельной заслонки – начинается продувка сорбента: пары бензина смешиваются с воздухом и отсасываются через шланг и корпус дроссельной заслонки в ресивер, впускную трубу и далее, в цилиндры двигателя. Контроллер регулирует степень продувки адсорбера в зависимости от режима работы двигателя. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка.

Топливный насос – электрический, роторный, установлен в топливном баке и конструктивно объединен с датчиком указателя уровня топлива. При включении зажигания насос включается через реле по команде контроллера системы управления. От насоса по шлангам и трубопроводам, расположенным под днищем, топливо под давлением подается к фильтру тонкой очистки и далее – к топливной рампе.

Топливный фильтр – неразборный, в металлическом корпусе, с бумажным фильтрующим элементом, закреплен хомутом на щитке передка в моторном отсеке. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа служит для подачи топлива к форсункам и закреплена на впускной трубе. На верхней части рампы, рядом с форсункой 3-го цилиндра, находится штуцер для контроля давления топлива. Регулятор давления, закрепленный на рампе, изменяет давление топлива в рампе от 2,8 до 3,2 бар (280–320кПа) в зависимости от разрежения в ресивере, поддерживая постоянный перепад давления между ними. Это необходимо для точного дозирования топлива форсунками.

Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры – топливную и воздушную. Воздушная соединена вакуумным шлангом с ресивером, а топливная – непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, втягивает диафрагму, приоткрывая клапан. С другой стороны на диафрагму оказывает давление топливо, также сжимая пружину. В результате клапан открывается и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии педали «газа» разрежение за дроссельной заслонкой уменьшается, под действием пружины диафрагма прикрывает клапан и давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан – давление топлива снижается. Диапазон давлений, поддерживаемый клапаном, задается жесткостью пружины и диаметром отверстия клапана, регулировке не подлежит. Регулятор давления – неразборный, при выходе из строя его заменяют.

Форсунки представляют собой электромагнитные клапаны, пропускающие топливо при подаче напряжения и запирающиеся под действием возвратной пружины при обесточивании. На конце форсунки имеется распылитель, через который топливо впрыскивается во впускную трубу. Форсунки уплотнены в рампе и во впускной трубе резиновыми кольцами, их рекомендуется заменять при каждом демонтаже форсунки. Управляет форсунками контроллер. При обрыве или замыкании в обмотке форсунку следует заменить. При засорении форсунки можно промыть на специальном стенде СТО без их демонтажа.

Наружный воздух через заборник засасывается в корпус воздушного фильтра. Корпус установлен в передней левой части моторного отсека на трех резиновых держателях. Фильтрующий элемент – бумажный. После фильтра воздух проходит через датчик массового расхода воздуха и резиновые рукава к корпусу дроссельной заслонки. Из корпуса дроссельной заслонки воздух поступает в каналы ресивера и впускной трубы. Нажимая педаль «газа», водитель открывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит и горючей смеси, – так как подача топлива рассчитывается контроллером в зависимости от расхода воздуха. Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через обходной канал корпуса дроссельной заслонки, в котором установлен регулятор холостого хода. Регулятор состоит из клапана с запорной конусной иглой, перемещаемой шаговым электродвигателем по команде контроллера. Регулятор, изменяя количество подаваемого воздуха, поддерживает заданные обороты холостого хода независимо от нагрузки на двигатель (в частности, при включении и выключении мощных потребителей электроэнергии). Регулятор – неразборный, при выходе из строя его необходимо заменить. При выходе из строя регулятора или его цепей загорается лампа «CHECK ENGINE». При покупке нового регулятора нужно проверить монтажный размер между концом иглы клапана и опорной поверхностью фланца.

При проведении работ, связанных с разгерметизацией топливной системы, необходимо учитывать, что топливо в системе при работающем двигателе (и некоторое время после выключения зажигания) находится под давлением. Поэтому перед разъединением элементов топливной системы давление необходимо сбросить. Для этого при выключенном зажигании извлекаем предохранитель электробензонасоса (см. Замена реле и предохранителей системы управления двигателем) и включаем на несколько секунд стартер. В том случае, если двигатель пустится, дожидаемся его остановки и выключаем зажигание.

ВАЗ 2107 инжектор имеет целый ряд преимуществ, но и несколько значительных недостатков, о которых стоит узнать заранее. Если у вас в распоряжении эта модель автомобиля, стоит ознакомиться с особенностями обслуживания его инжекторной системы. Но для начала необходимо обсудить устройство топливной системы ВАЗ.

Назначение инжектора

Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?

ВАЗ 2107 инжектор выполняет роль конечного элемента в топливной системе автомобиля. Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.

Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. ВАЗ 21074 инжектор имеет ту же проблему. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?

Чистка и профилактика налета в системе

Устройство инжектора очень чувствительно к крупным включениям в бензине. Если вы используете дешевую марку топлива, будьте готовы скоро менять форсунки. Так что первое, что стоит сделать для своего бензонасоса ВАЗ, — изменить марку топлива. Система питания ВАЗ 2107 должна стать чище, возможность образования налета в системе все же не исключается. Поскольку горючая жидкость в каналах изредка застаивается, а иногда даже замерзает, то скорую поломку можно предотвратить только одним способом — регулярной чисткой.

Примерно каждые 35-40 тыс. км нужно проводить профилактические очистные работы топливной системы. Своими руками нужно промывать каналы. От качества чистки будет зависеть работоспособность двигателя. Если эту процедуру проводить нерегулярно, то вскоре с одной форсункой можете распрощаться и искать новую, а затем придется менять и остальные элементы бензонасоса ВАЗ.

В 4-цилиндровых типах инжекторных двигателей наблюдается разная интенсивность засорения форсунок. В районе 2 и 3 цилиндра всегда повышенная температура, поэтому накопление осадка там происходит быстрее.

Профилактическим средством в таких случаях считается специальная примесь полиэфирамина. Она предотвращает скопление гари в течение длительного времени.

Диагностика повреждений

Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:

Нестабильная работа двигателя. Иногда он может глохнуть или плохо заводится.
Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
Последний признак фиксируется только датчиками — повышается давление внутри системы.

Причина таких сбоев — засорение форсунок, даже диагностика не нужна.
Чистка помогает восстановить прежнюю работоспособность движка. Если неполадка после чистки не была устранена, стоит проверить трубки и форсунки на наличие повреждений или пробоев. В таких случаях ремонт лучше не начинать, а попросту заменить поврежденные детали на новые.

Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.

Что стоит взять на заметку

Чтобы провести ремонт топливной системы своими руками на ВАЗе, понадобится снять ресивер.

Это проводится в несколько этапов:

Только так можно получить доступ к топливной рампе.

Заключение по теме

Модель 2107 и Ваз 21074 инжектор имеют общие проблемы с топливной системой из-за инжекторного типа распыления топлива. Своими руками можно провести чистку каналов, проверку на повреждения и выполнить замену деталей, если она понадобится.

Для поиска пробоя в каналах потребуется схема автомобиля, а также частичный демонтаж некоторых узлов. Чтобы поддерживать инжекторную систему в рабочем состоянии, проводите регулярную чистку каналов, а также добавляйте немного специального очистителя в топливный бак.

Схема электрооборудования ВАЗ 21074 инжектор по сравнению с предшествующей моделью несколько упростилась и позволила придать больше положительных качества рассматриваемому автомобилю. Благодаря инжекторному двигателю, автомобиль от известного автозавода получил широкую популярность – его скоростные характеристики стали гораздо выше предшественника. При изменении типа двигателя его объем остался 1,6 л.

Из-за наличия электронной пусковой системы и распределенного впрыска используемого топлива быстрота набора скорости заметно повысилась, а расход остался прежним. Уровень токсичности отработанных газов теперь соответствует всем европейским нормам, хотя данное качество повлекло за собой некоторую потерю в крутящем моменте и показателе мощности.

Заправку автомобиля следует осуществлять, как указано заводом изготовителем, 95-ым бензином, при этом нормы расхода топлива на каждые 100 км следующие:

порядка 9,5-9,8 л в городском цикле;
6,9 л при передвижении на 5 передаче при сокрости 90 км/ч;
9,6 л при скорости порядка 120 км/ч.

Подготовку к использованию топливно-воздушной смеси теперь выполняет электронный блок, что позволяет полностью устранить необходимость настройки карбюратора. Это также значительно облегчает запуск двигателя при низких температурах воздуха, а также оптимизировало работу двигателя при любом виде его эксплуатации.

Электрооборудование ВАЗ 21074 – основные принципы

Изменение и усовершенствование всего электрооборудования данной модели ВАЗ позволило улучшить многие характеристики машины. Повысилось качество работы двигателя за счет замены механического топливного насоса электрическим бензонасосом, а дополнительные датчики и множество исполнительных устройств позволили качественно изменить всю схему работы автомобиля.

Схема электрооборудования 2107 инжектор имеет существенные изменения при сравнении с моделью автомобиля, выпущенной перед рассматриваемой, в следующих системах:

в топливной системе;
в системе, отвечающей за работу двигателя.

Рассмотрим более внимательно специфику работы каждой системы.

Особенности работы топливной системы ВАЗ 21074

Работу этой системы контролирует мини-компьютер, который обеспечивает поступление топлива в систему:

Передача топлива осуществляется по специальным магистралям минуя топливный фильтр к топливной рампе, которая располагается на впускном коллекторе.
При помощи регулятора давления создается необходимый уровень давления, который зависит от показателя разряжения, возникающего за дроссельной заслонкой.
Контроллер электронного блока управления (ЭБУ) отвечает за регулировку открытия форсунок и уровня нагрузки на двигатель.
Улавливание паров бензина осуществляется специальным оборудованием в топливной системе автомобиля.

Интересует схема электрооборудования ВАЗ 2107? Смотрите здесь. Нужна схема электрооборудования на ВАЗ 2106? Читайте в этой статье.

Электронная система управления

С помощью микроконтроллера, энергонезависимая память которого оснащена специальным программным обеспечением и необходимыми калибровочными параметрами, осуществляется работа системы управления. Текущее состояние двигателя, которое считывается в датчиков коленвала, а также дроссельной заслонки действует на блок управления, который напрямую зависит от таких параметров, как скорость машины, детонации, расхода воздуха, температурных показателей охлаждающей жидкости.

Микроконтроллер должен реагировать на поступающие данные и по имеющемуся в нем алгоритму осуществляет руководство большого количества исполняющих устройств:

системы охлаждения;
реле вентилятора;
модуля зажигания;
форсунок.

При этом функционирование микроконтроллера не допускает дополнительных настроек и регулировок.

Дополнительные возможности

Как и любое устройство, автомобиль имеет свойство изредка ломаться. И ВАЗ 21074 также может начать работать не четко, что создает дискомфорт в процессе езды и уменьшает безопасность при передвижении на автомобиле.

Для скорейшей диагностики возникших неисправностей многие автовладельцы приобретают и устанавливают на своем автомобиле также полезное устройство, как бортовой компьютер, удобство пользования которым безусловно.

С его помощью стало возможным не только получение полезных данных (пробег, расход топлива, температурные показатели за бортом машины), но и информацию о возникающих текущих неисправностях. Наиболее важной считается возможность считывания ошибок двигателя.

Диагностический адаптер также позволит своевременно найти причину любой неисправности в работе двигателя.

ВАЗ-2107. форсунка не запускается: возможные причины и способы устранения

Несмотря на развитие автомобилестроения, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ-2107, оснащались инжекторной системой. Он надежнее карбюратора. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор — система посложнее. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

Стартер крутится?

Для начала нужно проверить напряжение в бортовой сети автомобиля. Для нормального запуска машины этот показатель не должен быть ниже 12,5 В. Для точного измерения напряжения необходимо использовать вольтметр.

Пускатель — это механизм, требующий большого пускового тока. Именно этот узел проворачивает коленчатый вал для запуска. Поэтому если не запускается ВАЗ-2107 (инжектор), причины могут быть банальными — низкое напряжение аккумулятора.Метод устранения — зарядка аккумулятора. Следует придерживаться показателей в 12,5-14 вольт.

Поломка стартера

При коротком замыкании в корпусе или проводке якоря поврежденную деталь следует заменить. Как проверить товар? Для этого воспользуйтесь мультиметром. Один провод подключается к месту трения щеток, а второй — к оси якоря. Если прибор отклонился от значений, это может быть неисправность якоря или обмотки.Проверьте кисти. Они должны легко двигаться, а их пружины должны быть гибкими и хорошо давить на якорь. После замены поврежденных деталей снова запустите двигатель.

Система зажигания

Что делать, если при хорошо заряженном аккумуляторе и хорошем стартере ВАЗ-2107 не заводится (инжектор)? Причины могут быть скрыты в системе зажигания. Вот это бесконтактный тип. Первое, что нужно проверить — это состояние свечей. Их можно просто «залить». Выкрутите элементы и проверьте состояние электрода.При наличии налета деталь следует очистить в щелочном растворе и открутить. Также следует проверить зазор между электродами. Для этого используйте специальный зонд. Нормальное значение должно быть от 0,7 до 1 миллиметра.

Что делать, если индикатор не в норме? Электрод можно гнуть. Но делайте это осторожно. Если показатель меньше нормы, воспользуйтесь отрицательной отверткой. Если больше, постучите металлом по металлической части (например, по крышке клапана двигателя). Не лишним будет проверить искру на наличие искры.Для этого используйте специальный пистолет. Сама искра должна быть синей. Если детали более 60 тысяч километров, их необходимо заменить. Также при достижении этого срока меняются идущие к ним провода высокого напряжения от распределителя зажигания.

Когда свечи залиты

Если форсунка ВАЗ-2107 плохо запускается (заедает, но не запускается), это означает, что камера сгорания заполнена бензином. Нормальное соотношение топлива и воздуха должно быть 1:14. На таких автомобилях часто бывает такая проблема.При запуске топливный насос перекачивает много бензина. Кстати, на инжекторных двигателях он электрический, погружного типа. Устанавливается прямо в бак.

Как просушить свечи, не снимая их? Для этого при пуске следует открыть дроссельную заслонку. Здесь он механический и приводится в действие нажатием на курок акселератора через тросовый привод. Таким образом, в камеру сгорания будет поступать больше воздуха, и двигатель сразу же запустится.

Таймер

В автомобиле ВАЗ-2107 применяется система зажигания.Если автомат не запускается, проверьте состояние контактов на высоковольтных проводах. При смене сезона на них образуется конденсат. У дистрибьютора пять выходов.

Четыре из них идут на свечи цилиндра, а одна (центральная) — на катушку зажигания. На металлических концах часто образуется белый налёт. Из-за него ползунок не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить сам трамблер зажигания. Деталь выглядит так.

Если он сгорел, деталь следует заменить. Цена новинки — 150 руб. Если при запуске двигателя на катушке зажигания образовалась искра, высоковольтный провод следует заменить. Еще он «пробивает» свечи. Вы можете увидеть это в темноте. Рядом с ними видны маленькие голубые блестки. В этом случае провода меняют комплект. Стоят они недорого. Стоят новинки около 700 рублей.

Проблема с электронасосом

Раньше одна из основных проблем отечественного «Классика» касалась бензонасоса, который постоянно перегревался.Но в инжекторной «семерке» он электрический и охлаждается самим бензином, который находится в баке. Если на элемент не подается электричество, машина просто не запустится. Первое, на что нужно обратить внимание, — это блок предохранителей.

На крышке написано, какой из них отвечает за топливный насос. Если предохранитель перегорел, замените его. Вы можете использовать элемент на 15 или 20 ампер.

Определяем визуально здоровье

Можно ли без мультиметра проверить, подано ли напряжение на топливный насос? Для этого при включении зажигания следует внимательно прислушиваться к его работе.При повороте ключа в третьем положении он должен издать характерный гул. Его можно услышать в задней части салона. Если его нет и ВАЗ-2107 (инжектор) не запускается, проблема в питающем напряжении. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты возят с собой запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под бардачком.

Низкое давление

Почему не заводится ВАЗ-2107 (инжектор)? Проблемы могут скрываться в низком давлении топливопровода.Для нормального пуска инжекторного двигателя требуется не менее 2,8 атмосферы. Проверить это можно, отсоединив подающую трубку от пандуса. Используйте для этого манометр. Неисправности насоса могут возникнуть из-за частого перегрева. Но как это происходит, если он погружной? Топливный насос убивает езду на пустом баке. Если лампочка загорелась, не перетягивайте при заправке. Стоимость помпы для инжекторной «семерки» в 3 раза выше, чем для карбюратора.

Состояние фильтра

Также бывает следующая ситуация.Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли завести ее снова. Что делать, если ВАЗ-2107 (инжектор) не заводится на горячем? Причина может заключаться в забитом топливном фильтре. Срок его замены составляет около 50 тысяч километров. Также виной трудного запуска является грязный воздушный фильтр.

Если пробег превышает десять тысяч километров, его необходимо заменить. В противном случае вы столкнетесь с проблемами при запуске.

ВАЗ-2107: форсунка заводится и сразу глохнет

В этом случае проверьте датчик массового расхода воздуха.Он расположен сразу за пластиковым корпусом фильтра.

Этот элемент получает информацию о расходе воздуха и передает ее в блок управления. В результате электроника принимает решение о составе горючей смеси. Устройство может намеренно регулировать концентрацию топлива и воздуха. Ресурс датчика DFID составляет 150 тысяч километров. В случае загрязнения прибор может давать ложные показания. Из-за плохой смеси ВАЗ-2107 форсунка не заводится или работает и сразу глохнет.Также проверьте состояние воздушных соединений на герметичность. При необходимости замените.

KDP

Если автомобиль ВАЗ-2107 (инжектор) не заводится при исправной топливной системе, проверьте датчик положения коленчатого вала. Если он неисправен, блок управления прекратит подачу топлива из-за отсутствия информации о его положении. Стоимость этого элемента от одной до полутора тысяч рублей.

Заключение

Итак, мы выяснили, по каким причинам не заводится автомобиль ВАЗ-2107.Как видите, обнаружить и устранить неисправность можно своими руками, причем за небольшую цену.

Те данные по электродвигателям ВАЗ 2107.

Двигатель ВАЗ 2107 — четырехтактный четырехтактный силовой агрегат. На нашем сайте мы рассмотрим основные системы работы этого мотора

28 Aug

Одна из ключевых деталей двигателя внутреннего сгорания — распределительный вал. Со временем на нем и на опорных подшипниках появляются наросты и мотор требует квалифицированного вмешательства.Распредвал ВАЗ 2107 можно заменить самостоятельно. Для этого потребуется набор сантехнического инструмента и знания об особенностях настройки газораспределительного механизма. Функции и устройство распредвала Распределительный вал ВАЗ 2107 (инжектор и карбюратор) синхронизирует …

29 Aug

Замена прокладки ГБЦ ВАЗ 2107 не так сложна, как ответственная операция. При самообслуживании «Семерка» каждый автовладелец вынужден заниматься этой работой.Внутренняя организация Двигатель одинаковый для всей линейки «классики», поэтому процедура замены прокладки ГБЦ одинаково применима при ремонте двигателей от «первой» до «седьмой» модели. Когда менять прокладку …

Автомобиль ВАЗ 2107 создан на базе модели 2105. Новый седан, рассчитанный на 5 мест, оснащался 5-ступенчатой механической коробкой … Автомобиль был запущен в производство в 82-м году.

Изначально в качестве силового агрегата использовался карбюраторный двигатель от автомобиля ВАЗ 2103.Последующие модели и модификации также оснащались карбюраторными двигателями внутреннего сгорания. Для экспортных моделей 21073 разработан новый узел впрыска. У него была достаточная мощность и экономия. Объем двигателя 1,7 л. Далее на все «семерки» стали ставить форсунки. Это был более современный двигатель (инжектор ВАЗ 2107) объемом 1,6 л. Это позволило обеспечить соблюдение действующих экологических норм.

Разберемся, что такое инжектор, посмотрим принципы его работы, технические характеристики.

История и устройство инжектора

Споры о том, какая из систем лучше, среди специалистов и автомобилистов не утихают до сих пор. Но оставим эти споры профессионалам. А начинающим автолюбителям просто необходимо знать, как работает эта система и как она работает.

Совсем не обязательно, чтобы автомобилистам эти знания понадобились для самостоятельного ремонта … Однако знания — сила. Эти знания нужны хотя бы для того, чтобы начинающего автолюбителя не обманули хитрые механики с СТО за углом.

История этого устройства начинается в 1951 году. Именно тогда известная компания «Бош» установила такую систему впрыска на двухтактный двигатель одного спорткара … Затем, в 1954 году, знаменитый и популярный Производитель автомобилей Mercedes также начал оснащать свои моторы новой системой.

Серийное использование форсунок началось в конце 70-х годов. Уже тогда было понятно, что это устройство работает лучше обычных карбюраторных систем.

В результате инжекторы полностью вытеснили своих «предков».Все современные автомобили оснащены такими системами распределенного, а также непосредственного электронного впрыска.

Принцип работы форсунки в системе питания

Система впрыска предназначена для подачи топлива прямым впрыском форсункой непосредственно во впускной коллектор цилиндра. Поэтому автомобили с системой распределенного впрыска называют впрыском.

Классификация метода впрыска зависит от того, как работает система, а также от того, где установлен инжектор и сколько их в машине.

Во всех современных автомобилях используется система распределенного впрыска топлива. То есть на каждый цилиндр своя форсунка. Принципы работы основаны на сигналах микроконтроллера, который получает информацию от множества датчиков. Затем, основываясь на этой информации, контроллер либо открывает, либо закрывает форсунки.

Форсунка ВАЗ 2107: устройство

На автомобили ВАЗ 2107 устанавливается система распределенного впрыска. Работает в паре с электронной системой управления двигателем.Он называется ЭБУ. С помощью многочисленных датчиков он контролирует подачу и количество воздуха и топлива, поступающих в цилиндры. Также ЭБУ при необходимости запускает или останавливает топливный насос, контролирует образование искры на свечах зажигания, а также корректирует углы зажигания. Помимо всего этого, ЭБУ регулирует частоту вращения коленчатого вала на холостом ходу, а также при необходимости запускает вентилятор охлаждения и управляет системой охлаждения.

Схема работы цепи питания впрыска на ВАЗ 2107

Здесь нет ничего сложного.Эта схема не должна вызвать затруднений даже у новичков.

Сначала топливная система начинается с бака, в котором хранится топливо, и топливного фильтра … Затем с помощью топливного насоса смесь проходит через фильтр к топливной рампе. На аппарели установлен специальный регулятор давления, регулирующий процесс подачи топлива к форсункам ВАЗ 2107.

С помощью этого регулятора создается давление 300 МПа, а излишки топлива отправляются обратно в бак. Форсунки открываются и закрываются электрическими импульсами, исходящими от электронного блока управления.Они предназначены для обеспечения одновременной подачи топливной смеси во впускной коллектор каждого цилиндра при каждом обороте коленчатого вала.

Сколько горючей смеси попадет в цилиндры, зависит от времени открытия форсунок. Это время регулируется контроллером в соответствии с информацией, полученной от датчиков.

Датчики (инжектор ВАЗ 2107), установленные на двигателе, выдают всю необходимую для этого информацию. Например, датчик коленчатого вала предоставляет информацию, по которой контроллер вычисляет время между импульсами для форсунок.Если режим работы силового агрегата увеличен, то система увеличивает время открытия форсунок. Контроллер рассчитывает время на основе информации от дроссельной заслонки, а также датчика массового расхода воздуха.

ЭБУ постоянно контролирует напряжение в электросети автомобиля, поэтому в случае снижения напряжения время открытия форсунок увеличивается. Все режимы работы мотора и инжектора контролируются контроллером. Этим обеспечивается регулировка состава топливной смеси и работа форсунок на «инжекторном» автомобиле ВАЗ 2107.

Система зажигания

Традиционные устройства здесь не используются. Как система, обеспечивающая зажигание, ВАЗ 2107 (инжектор) комплектуется одним модулем, который состоит из двух катушек, а также электроникой. В системе не используются движущиеся части.

Как работает система впрыска G7?

Количество топлива, которое будет подаваться через форсунки в цилиндры, контролируется электрическим импульсом от ЭБУ. Блок рассчитывает количество топлива, которое нужно двигателю, а также определяет, какой длины будет импульс.

Когда коленчатый вал начинает проворачиваться, самый первый импульс датчика холостого хода заставляет ЭБУ включить все форсунки. Самая первая инъекция происходит каждый раз, когда вы начинаете. Как долго продлится пульс, зависит от температуры.

Когда водитель включает зажигание, реле топливного насоса запускается и создает давление в топливной магистрали. Затем компьютер проверяет температуру и вычисляет, сколько воздуха и топлива необходимо для создания смеси, а затем подает ее в двигатель.Инжектор ВАЗ 2107, кстати, экономичнее карбюраторных собратьев. Это достигается за счет более точной дозировки топлива.

Генератор

Форсунка ВАЗ 2107, помимо всех этих устройств и датчиков правильной работы системы впрыска, также поставляется с генератором. Необходимо зарядить аккумуляторы и запитать всех потребителей электроэнергии, а также систему впрыска.

Как работает генератор модели ВАЗ 2107? Форсунка дозирует топливо в цилиндр, после чего автомобиль приводится в движение.В этот момент генератор вырабатывает необходимое напряжение для зарядки аккумулятора и питания электрооборудования.

ВАЗ 2107: отзывы

Что касается отзывов прямых владельцев, то они как всегда весьма противоречивые. Многие водители и владельцы этого автомобиля жалуются на большой расход топлива и невысокую динамику модели ВАЗ 2107. При этом инжектор не ругают. Также многие водители говорят, что их устраивает все как в конструкции автомобиля, так и в устройстве и работе системы питания.Некоторым вообще не нравится продукция российского автопрома, поэтому они всячески ругают отечественные автомобили.

Сегодня если не все, то большинство водителей оценили систему впрыска топлива. И многие стали устанавливать форсунки на обычные карбюраторные машины. Сегодня вы можете приобрести новый или подержанный комплект, в котором есть все необходимое для работы с системой.

Сколько стоит установка инжектора на ВАЗ 2107? Цена этого апгрейда около 20 000 руб.Но такая замена обязательно окупится в будущем.

Итак, мы выяснили, как работает двигатель и генератор на «семерке». Инжектор ВАЗ 2107 намного лучше карбюраторного аналога.

Двигатель на ВАЗ-2107 может поставляться как отечественных, так и зарубежных производителей.

Этот вид доработки базовой модели считается тюнингом, и если он сделан вручную, то можно заслужить одобрение и услышать слова восхищения не только от водителей, но и от тех, кто никогда не садился за руль. автомобиль.Подтверждением тому видео:

Только положительных отзывов:

Ребята оказались настоящими мастерами.
Отличные диски, все очень понравилось.
Двигатель такой что слов нет!
Отличная работа: диаметр поршня ровно 100.
Как здорово соединили коробку с двигателем от ГАЗели и задний мост … Виртуозы!
Ребята просто красавцы, своими руками справились, что не жалко хвалить.
В дополнение к сказанному прислушайтесь к совету: стоит поставить бампер посильнее и в целом тогда тюнинг прошел на 100%.

Для будущих автовладельцев вопрос посерьезнее: какой двигатель предпочесть? Послушаем, что говорят опытные водители.

Михаил, 40 лет, владелец автомобиля ВАЗ-2107 с карбюраторным двигателем. Он водит свою вторую машину с системой впрыска. Готов дать сравнительный анализ двух систем.Его семерка была последней моделью классической версии, рассчитанной на экономичный расход топлива, немного повышенную динамику. Что на самом деле произошло?

Карбюраторный двигатель: сравнительные характеристики

Для начала стоит прикоснуться к динамике Жигулей с инжекторным двигателем. То, что было сказано в предыдущем абзаце, не подтвердилось. Более того, проблемы только обострились. Система впрыска не снизила расход топлива: такой двигатель стал разгоняться даже медленнее своего карбюраторного собрата.Многие владельцы таких машин грешат на новые «мозги»: электроника немного медленная, но если они и будут установлены, то она должна измениться в лучшую сторону.

Производитель не согласен, на шаловливого жеребенка он не способен. Пока что карбюраторный двигатель идет на несколько шагов вперед. О расходе топлива говорить не приходится, даже инжекторный двигатель 2107 совсем не радует. Даже такой же стиль езды на расстояние 100 км говорит о том, что он кушает на пол литра больше, чем вторая версия автомобиля.

Инжекторный двигатель: часть вторая

Также есть проблемы, как с одним двигателем, так и с другим. Новый инжектор полностью подчинен электронике, а это значит, что замена ЭБУ на 2107 в случае поломки возможна только в том случае, если он значительно опустошит ваш кошелек. Если полностью поменять всю систему впрыска, то лучше этого не делать, а сразу купить новую машину.

Два датчика расхода воздуха можно обсудить отдельно: их замена обойдется в 30 000 руб.С карбюратором ситуация иная: его можно полностью заменить на новый, выкинув треть от вышеуказанной суммы. У карбюратора тоже нет идеальных вариантов. Его ремонт будет меньше на 2-3 тысячи рублей. Стоит ли за эти деньги столько варить?

После того, как работа будет выполнена под капотом, можно приступить к работе с ящиком. У Fiat есть более крупный, поэтому для начала нужно поменять монтажную раму. Виной всему длинная 5 передача. Ничего страшного: собрать карданный вал из 2-х частей, где спереди будут импортные элементы, а сзади родные жигулевские.

Вибрации также легко усмирить: укоротите шлицы на передней части кардана на 2 сантиметра. После переделки они были как раз под рукой.

Вот и все, но если кто-то из вас хочет совершить подвиг, вы можете получить благословение в церкви или от руководства этого места.

ВАЗ-2107: пора заливать новое масло в двигатель

По нормам, предусмотренным для ТО автомобилей серии 2107, через 30 000 км необходимо промыть всю систему смазки двигателя.Слейте старое масло, при этом запрещается переворачивать его до упора масляный фильтр … Залейте промывочное средство до отметки «MIN» на щупе, запустите двигатель, дайте ему поработать на холостом ходу 7-10 минут. Слить остатки, заменить масляный фильтр. Долейте моторное масло, следя за его уровнем.

Как поменять масло в двигателе автомобиля ВАЗ-2107? Процесс труда не представляет. Ознакомьтесь с пошаговой инструкцией:

Подготовьте емкость 5-6 литров.
Прогреть двигатель.
Поставьте машину на смотровую яму или выезжайте на эстакаду.
Снимите крышку маслозаливной горловины.
Снимите корпус воздушного фильтра.
С помощью ключа на 12 мм (шестигранник) открутите пробку сливного поддона.
Слейте масло из двигателя в подготовленную емкость.
Взять в помощник съемник, чтобы открутить масляный фильтр.
Протрите тряпкой резьбу сливной пробки, прикрутите.
Залейте в совершенно новый масляный фильтр только свежее масло и не забудьте смазать находящуюся там резиновую прокладку.
Навинтите фильтр на штуцер, после того как прокладка и крепежное кольцо войдут в контакт, поверните фильтр на 3/4 оборота вправо.
Залейте в двигатель масло.
Подождите 3 минуты, проверьте уровень щупом.
Установите крышку на место.
Запустить двигатель на пару минут, заглушить, проверить уровень масла, проверить на утечки из-под прокладок.

Все получилось? Ты просто профессионал! Не хотите встречаться? Вы сможете узнать много интересного, если станете постоянным посетителем раздела тюнинга.Пока ты можешь быть только учеником, но помни, как дети приходят в первый класс и как вырастает маленький член общества. Так же бывает и с теми, кто обслуживает машину.

Утеряв ностальгическую скупую слезу, констатируем, что конвейерная жизнь автомобиля ВАЗ 2107 благополучно закончилась. Причем закончилось оно не дома в Тольятти, а в гостях, на Ижевском автосборочном заводе, где сейчас осваивается производство Lada Vesta. Семерка производилась более 30 лет и даже экспортировалась в несколько стран мира.Однако в последние годы машина выглядела довольно скромно на фоне новых иномарок, несмотря на то, что переднеприводная Лада надежно прикрывала ее зад.

Что дает замена двигателя

Автомобиль ВАЗ 2107 по сути является роскошной комплектацией 2105, но вся заднеприводная классика собрана на базе автомобиля Fiat 124 и двух двигателей, собранных по лицензии итальянского концерна. Конечно, нельзя утверждать, что семерка — это тот же 2101, только с прямоугольными фарами и более мощным двигателем.Есть разница, пусть и незначительная, которая явно не тянет на новую модель в линейке завода.

Но поскольку другие автомобили ВАЗ не покупал, да и развивать свою не мог, то семерку можно считать прорывом как еще одну модель, даже если по всем канонам автомобильного мира до этого далеко. Чтобы не создавать иллюзий, достаточно взглянуть на разработку какой-то одной модели, скажем, Chevrolet Cheville. Он обновлялся каждые полгода и имел с десяток совершенно разных двигателей и кузовов.

Линейка двигателей ВАЗ 2107

Семерка также может похвастаться более чем одним двигателем, и в зависимости от того, какой двигатель может быть установлен на ВАЗ 2107, это была модификация автомобиля. Если брать в расчет только двигатели ВАЗ, то их может быть установлено 14 типов. Правда, конструктивно все они одинаковы и повторяют все тот же Fiat 124, но имеют разные рабочие объемы, разные системы питания и разное навесное оборудование. Вкратце попробуем рассмотреть отличия потенциальных двигателей для 2107.Мы не обещаем большого разнообразия того, что есть, то есть.

Родная семерка — это силовой агрегат от автомобиля ВАЗ 2105 с увеличенным до полутора литров объемом. Впервые в стране на пятерке был применен ременной привод, а не цепной привод распредвала, что потребовало внесения некоторых изменений в конструкцию цилиндро-поршневой группы и других изменений:

Следующим в рейтинге стал двигатель от 2105 объемом 1300 кубометров мощностью 66 сил.Также в разное время на автомобиль устанавливались двигатели от ВАЗ 21011 с цепным приводом ГРМ, но наиболее удачным вариантом многие считают тройной двигатель. Самый простой и правильный по соотношению диаметра цилиндра к ходу поршня самый проверенный двигатель ВАЗ — это двигатель 2103, который когда-то был двигателем от Fiat 125 Special.

Поменять ВАЗ на ВАЗ

Но время шло, и у ВАЗа появились новые двигатели и системы, которые можно было присоединить к старым классическим двигателям.В первую очередь это касается системы впрыска. Также серийно устанавливался инжекторный двигатель, точнее классический карбюраторный из семерки с инжектором. Помимо самой системы впрыска, системы гидрокомпенсатора, катализатора и натяжения цепи гидросистемы, если это был мотор 2103.

Однако некорректное использование новых систем доставляло некоторые неудобства. Поскольку организация моторного отсека изначально не предусматривала систему впрыска, ее установка делала обслуживание двигателя неудобным.Особенно ударил катализатор, уменьшивший клиренс на несколько сантиметров. А на наших дорогах это часто приводило к поломке выхлопной системы. Кроме того, водители привыкли самостоятельно диагностировать и настраивать карбюраторные двигатели, но с инжектором с этим ничего не вышло. Здесь понадобилась компьютерная диагностика, которую не каждый мог и хотел себе позволить.

Основные трудности выбора мотора

После доработки двигателя 2108 и превращения его в 16-ти клапанный 106-сильный мотор появилась возможность устанавливать его и на классическую семерку.Это потребовало доработки как моторного щита, так и подушек двигателя. В двигателях от переднеприводных автомобилей ВАЗ была необходима переделка картера, так как штатный картер от двигателя Приора не мог быть установлен без вмешательства сварщика, картер упирался в переднюю балку. Также потребовались переделки и патрубки системы охлаждения, стартера и частично электрооборудования.

Многие пошли легким путем. Просто установили 1,7-литровый двигатель Нива 21107, причем на него уже были установлены и система впрыска, и гидроподъемники.Двигатель стал на несколько лошадей мощнее, выхлоп за счет впрыска стал чище, а реакция двигателя на подачу топлива — ярче. Конечно, Alfa Romeo от ВАЗ 2107 никогда не выйдет, но в погоне за совершенством некоторые даже на семерку устанавливали двигатели от иномарок. Благо этого добра при разборке хватает, главное выбрать мотор примерно подходящего по габаритам и комплектации навесного оборудования. Дизель я вообще не рассматривал, так как с документами могли возникнуть серьезные проблемы.

Но самой большой проблемой при замене двигателя 2107 на не родной была стыковка трансмиссии с двигателем. Для этого потребовалось интегрировать подшипник вала коробки передач в маховик, поскольку конструкция коробки передач переднеприводных автомобилей не предусматривала высоких нагрузок на ведущий вал коробки передач. Не исключено, что был некоторый выигрыш при установке другого двигателя на ВАЗ 2107, но проблемы с прохождением техосмотра для многих стали решающими в поисках самого мощного и современного автомобиля.

Небольшое прибавление мощности к нескольким лошадям, эффективности и более высокой динамике не смогло преодолеть все недостатки установки современных двигателей на семерку, поэтому для нас она навсегда останется той же семеркой, которая была самым роскошным массовым автомобилем в стране. Советов.

ВАЗ 2107

выпускался с 1982 по 2012 год. За это время он успел стать поистине народным автомобилем. И неудивительно. Дешевизна, хорошая надежность узлов и агрегатов, а также возможность отремонтировать авто практически на коленях.Как известно, «сердце» машины — мотор. А в этой статье мы подробно рассмотрим двигатель ВАЗ 2107.

Какой двигатель можно поставить на эту машину

Изначально на модель ВАЗ 2107 устанавливалось 2 типа двигателей, это:

, рабочим объемом 1,5 л
ВАЗ 2106, рабочим объемом 1,6 л

Были также двигатели объемом 1,3 л и 1,2 л, но их очень мало и их практически не было.

Также возможна установка двигателя от ВАЗ с передним приводом, но это слишком трудоемко и неоправданно.

Это интересно!
Иногда к названию автомобиля добавляется английская буква «i». Это значит, что двигатель ВАЗ 2107 инжекторный.
Форсунка — топливная форсунка. Сопло. По принципу работы инжекторные бензиновые двигатели очень похожи на дизельные.

Двигатель ВАЗ 2103

Технические характеристики

Основные характеристики двигателя представлены в таблице ниже:

ОПЦИИ	ЗНАЧЕНИЕ
	1972 — наше время
Система питания	Форсунка / карбюратор
Тип двигателя	Рядный
Количество поршней	4
Материал блока цилиндров	чугун
	алюминий
	2
Ход поршня	80 мм
Диаметр цилиндра	76 мм
Объем двигателя	1452 см 3
Мощность	71 л.из. при 5600 об / мин
Максимальный крутящий момент	104 Нм при 3600 об / мин
Степень сжатия	8,5 единиц
Объем масла в картере	3,74 л

В двигателе используется топливо АИ-93. На практике автомобилисты могут заправлять совершенно разные виды топлива. Наиболее частые отклонения от нормы — заливка АИ-92 и АИ-95. Подробнее об этом вы можете прочитать ниже.

По имеющимся данным, расход топлива в городах составляет 9.4 литра на 100 км.
На ровной дороге на крейсерской скорости уже будет 6,9 л на 100 км.
В смешанном режиме расход будет от 8 до 9 литров на 100 км. Такие цифры не позволяют назвать этот двигатель экономичным, но в этом случае многое зависит от самого водителя.
Еще один параметр, зависящий от водителя, — это расход масла на 100 км. Для среднестатистического водителя автомобиля с этим двигателем это 700 грамм на 100 км. Это, конечно, немало, но при аккуратной езде можно снизить этот расход до 450-500 г / 100 км.
Двигатель 2103 в сборе весит 121 кг.

Его размеры (характеристики указаны в миллиметрах):

Особенности эксплуатации и обслуживания

Ранее говорилось, что многие водители не могут определиться с типом топлива, которое используется для своего двигателя на ВАЗ 2107. И если с АИ-92 все просто, так как по составу он очень похож на АИ-93, то с У АИ-95 все не так гладко.

Повышение октанового числа приводит к повышенному риску перегорания клапана, но дает небольшое увеличение мощности.Двигатель начинает работать более плавно и стабильно.

Но конструкторы все же учли возможность использования бензина АИ-95. Вам просто необходимо правильно выставить угол опережения зажигания на своей машине (если у вас обычный карбюраторный двигатель) или перепрошить блок управления двигателем (если у вас двигатель ВАЗ 2107 инжекторный). Но обычно и этого не требуется. Двигатели этой марки очень выносливы и не прихотливы к типу топлива (в разумных пределах).

К замене масла на любом двигателе нужно подходить со всей серьезностью.Некачественное масло может привести к не очень приятным последствиям, таким как ускоренный износ основных узлов и агрегатов.

Умение собирать масло — это настоящий навык. Взять хотя бы известные бренды, это не всегда безопасно, так как очень велика вероятность встретить подделку фирм, которые не чисты под рукой. В лучшем случае вы не получите тех положительных качеств, которыми обладает эта компания. В худшем случае придется проводить капитальный ремонт.

Не стоит брать и неизвестные бренды.В этом случае вы покупаете кота в мешке. Можно купить масло по качеству не уступающее дорогим аналогам, а можно залететь в дорогой ремонт. Лучше всего приобретать масло в специализированных магазинах, где можно получить хоть какое-то объяснение и компенсацию.

Также немаловажным параметром является класс масла по международной номенклатуре. Однако здесь все проще. Вам просто нужно взять то масло, которое рекомендует производитель.

Производитель (АвтоВАЗ) рекомендует для двигателей ВАЗ 2107 и других моделей с данным типом двигателя:

5W-30;
5W-40;
10W-40;
15W-40.

Масла надо брать около 4 литров. При замене обычно достаточно 3,5 л масла. Остальное лучше возить с собой в багажнике, так как расход масла в этом двигателе оставляет желать лучшего.

Замена масла в двигателе ВАЗ 2107

Сама процедура довольно проста и не должна вызывать никаких вопросов. Масло на ВАЗ 2107 лучше менять в теплое время года.

Для начала нужно завести машину и прогреть ее до рабочей температуры.
Затем заглушите и дайте маслу стечь обратно в картер. На это уйдет около получаса. За это время готовим приемную емкость объемом 4-5 литров, а также новое масло, лейку и шланг.
Выкрутите пробку на картере специальным ключом и дождитесь, пока стечет старое масло.
При смене типа масла или марки обязательно берите еще и промывочное масло, которое очистит двигатель от старых остатков. Вылейте его таким же образом.
Затем закручиваем крышку картера и заливаем новое масло через горловину на ГБЦ. Уровень измеряем щупом. Оно должно быть где-то между отметками MIN и MAX. Учтите, что масло не вода и оно не может быстро погрузиться в картер, а потому после непродолжительной стоянки уровень масла в картере еще немного поднимется.

Обычно вместе с заменой масла меняется и масляный фильтр. Здесь еще проще:

Отвинчиваем старый с помощью специального инструмента (можно и обычную веревку), смазываем уплотнительное кольцо нового фильтра маслом и прикручиваем на место старого.

Регулировка клапанов — довольно сложный процесс, требующий определенных навыков и инструментов. Собственно регулировку клапанов желательно доверить грамотным специалистам, но если вы хотите все делать самостоятельно, то это видео для вас:

Капитальный ремонт и ТО

Если клапаны можно регулировать в домашних условиях, то капитальный ремонт двигателя доверить только специалистам.

При капитальном ремонте все узлы и агрегаты двигателя ВАЗ 2107 проверяются на исправность.

Состояние клапана, регулировка;
Цепь, натяжение цепи;
Состояние сальников, сальников клапанов;
Геометрия блока цилиндров;
Состояние поршней, коленвала, пальцев, шатунов;
Износ компрессионных колец;
Состояние масляного насоса и насоса охлаждающей жидкости.

В случае поломки деталь будет заменена. Блок цилиндров будет расточен, что увеличит камеру сгорания и рабочий объем.После этой процедуры автомобиль будет находиться на обкатке несколько тысяч километров.

Обычно обкатка длится 5-10 тыс. Км. В это время не рекомендуется давать двигателю большие нагрузки. После прохождения этой процедуры ваш двигатель вас порадует.

Неисправности

1. Двигатель не запускается

Причина поломки	Метод устранения
Нет топлива в карбюраторе
Засорен топливопровод	Продуть топливопровод, промыть топливный бак
Засорены фильтры карбюратора и топливного насоса	Промыть фильтры, при необходимости заменить
Неисправна система зажигания	Проверить систему зажигания, заменить сломанные детали
Заслонка карбюратора не открывается при первых вспышках в цилиндрах	Устранить герметичность пускового устройства карбюратора
Электромагнитный клапан карбюратора не открывается при включении зажигания:
разрыв в проводе, идущем к клапану	Проверьте провод и его соединения, замените поврежденный провод
Неисправен электромагнитный клапан	Заменить клапан

2.Стук коренных подшипников коленчатого вала

Обычно глухой металлический стук. Обнаружен при резком открытии дроссельных заслонок на холостом ходу. Его частота увеличивается с увеличением частоты вращения коленчатого вала. Чрезмерный осевой зазор коленчатого вала вызывает более резкий стук через нерегулярные промежутки времени, особенно заметный, когда частота вращения коленчатого вала постепенно увеличивается и уменьшается.

Причина неисправности	Способ устранения
Слишком раннее зажигание	Отрегулируйте угол опережения зажигания
Недостаточное давление масла	Проверить давление масла
Ослабленные болты маховика	Затяните болты с рекомендованным моментом
Увеличенный зазор шейки и вкладыши коренных подшипников	Отшлифовать шейки и заменить вкладыши
Увеличенный зазор между упорными полукольцами и коленчатым валом	Заменить упорные полукольца на новые или увеличенной толщины

Тюнинг двигателя

Самыми популярными видами тюнинга моторов этого типа являются увеличение рабочего объема, замена распредвала, установка фильтра нулевого сопротивления и прямоточный выхлоп.

Самый эффективный (и самый дорогой) способ — установка турбонагнетателя.

Увеличение рабочего объема

Устройство двигателя ВАЗ 2103 позволяет неплохо увеличить рабочий объем, так как его блок цилиндров практически идентичен блоку двигателя ВАЗ 2106. А при расточке этого блока его можно сделать под поршень и кольца двигателя ВАЗ 2106.

Таким образом, мы получаем увеличение рабочего объема, что увеличивает расход топлива и мощность.Если и этого мало, то со стороны клапанов подтачивают поршни и устанавливают коленвал от Нивы, что тоже увеличивает рабочий объем. Предположительно после этих операций можно получить двигатель рабочим объемом 1,7 л, иногда 1,8 л.

Установка нового распредвала

Данная модификация не увеличивает мощность двигателя, но меняет характер его работы. В большинстве случаев стараются установить распределительный вал, который будет передавать максимальный крутящий момент на минимально возможные обороты.Это делает двигатель более отзывчивым на более низких оборотах, что очень полезно при движении на низких оборотах двигателя. Оптимальный вариант для такой модификации, это распредвал от Нивы 21213.

Установка прямоточного выхлопа и фильтра нулевого сопротивления

Самая популярная модификация. Во-первых, это довольно дешево. Во-вторых, позволяет автовладельцу хвастаться перед соседями по гаражам. Фактически, это не имеет практической пользы для штатного двигателя. Позволяет ощутить небольшой прирост мощности только на высоких оборотах.

Достаточно эффективен при установке Turbo, так как не давит на двигатель, который теперь способен развивать огромную мощность. Прямоточный выхлоп неудобен для увеличения шума выхлопа. Использовать фильтр в сырую погоду опасно, так как из-за него вода может попасть в двигатель и вызвать гидравлический удар.

Установка Турбо-наддува

Самый дорогой и эффективный способ увеличения мощности двигателя, при этом его ресурс резко падает в 2-3, иногда в 4-5 раз.

Требуется глубокая настройка выхлопа:

Установка Т-образных клапанов
Импортные кольца и поршни кованые
Кал облегченный коленчатый
Интеркулер и др.

Также обязательно, чтобы у вашего ВАЗ 2107 двигатель инжекторный. Карбюратор от такого высокого давления может просто лопнуть. В данной статье не будет описываться процедура установки Турбо на ВАЗ 2107. Такой информации достаточно во всемирной паутине. Здесь мы просто укажем цену примерно 15% от стоимости автомобиля.Если вы готовы потратиться на это — дерзайте.

Двигатель ВАЗ 2106

Характеристики

Год выпуска двигателей этого типа	1976 — наше время
Система подачи	Форсунка / карбюратор
Тип двигателя	Рядный
Количество поршней	4
Материал блока цилиндров	чугун
Материал головки блока цилиндров	алюминий
Количество клапанов на цилиндр	2
Ход поршня	80 мм
Диаметр цилиндра	79 мм
Объем двигателя	1569 см 3
Мощность	75 л.из. при 5400 об / мин
Максимальный крутящий момент	116 Нм при 3000 об / мин
Расход топлива (100 км):	10,3 л
городской	7,4 л
гусеница	10 л
смешанный

Размеры и масса идентичны (см. Параграф Характеристики двигателя ВАЗ 2103).

Особенности эксплуатации

Полностью идентичен двигателю ВАЗ 2103 (см. Аналогичную установку двигателя ВАЗ 2103).Объем масла в картере также такой же и составляет 3,75 литра.

Тюнинг двигателя

Также идентичен двигателю ВАЗ 2103. См. Раздел Тюнинг двигателя (ВАЗ 2103). Особенности расточки будут описаны ниже.

Увеличение рабочего объема

Идентично пункту «Увеличение рабочего объема двигателя ВАЗ 2103» с поправкой, что этот двигатель не требует заточки блока цилиндров. Он уже притушился до требуемых значений.

На этом статья завершается. Надеемся, что вам было интересно и вы нашли ответы на вопросы: «Какой двигатель можно поставить на машину?», «Как увеличить мощность двигателя без потери надежности?» и «Что такое инжектор?» Как видите, несмотря на скромные характеристики двигателя, ВАЗ 2107 имеет потенциал модернизации и по скоростным характеристикам может не уступать современным автомобилям.

Хватает но не заводится 2107. Что поделать, карбюратор не заводится.Стартер скрутки

Ваз- 2107 . Форсунка не запускается: возможные причины и способы устранения

Несмотря на развитие автоиндустрии, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ. Последние модели «Классика», а именно ВАЗ 2107 , оборудован впускной системой инжектора. Она надежнее карбюратора. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор — Система посложнее. Но проблему можно решить своими руками.Давайте посмотрим, как это сделать.

Врац Ли

стартер ?

Сначала необходимо проверить напряжение в бортовой сети автомобиля. Для нормального запуска машины этот показатель не должен быть ниже 12,5. Для точного измерения напряжения необходимо использовать вольтметр.

Стартер — это механизм, требующий большого пускового тока. Именно этот узел поворачивает коленчатый вал на пуск. Поэтому если ваза 2107 (Форсунка) не запускается, причины могут быть банальными — низкое напряжение АКБ.Решение проблемы — зарядка аккумулятора. Следует придерживаться показателей в 12,5-14 вольт.

Стартер пробоя

Если у вас есть закрытие корпуса или проводки, анкеры должны заменить поврежденную часть. Как проверить элемент? Для этого воспользуйтесь мультиметром. Один провод подключается к месту трения щеток, а второй — к оси якоря. Если стрелка прибора отклонилась от значений, это может быть неисправность якоря или обмотки. Проверить кисти. Они должны легко двигаться, а их пружины упругие и хорошо фиксировать.После замены поврежденных деталей снова запустите двигатель.

Стартер крутит машина не заводится ВАЗ 2110.

Система зажигания

Что делать, если при хорошо заряженном аккумуляторе и хорошем стартере не заводится ВАЗ-2107 (форсунка )? Причины могут скрываться в системе зажигания. Вот это бесконтактный тип. Первое, что нужно проверить — это состояние свечей. Их можно просто «залить». Выньте предметы и проверьте состояние электрода. При наличии налета необходимо промыть деталь в щелочном растворе и затянуть обратно.Также следует проверить зазор между электродами. Для этого используйте специальный зонд. Нормальный показатель должен быть в пределах от 0,7 до 1 миллиметра.

Как быть, если показатель не соответствует норме? Электрод можно гнуть. Но делайте это осторожно. Если показатель меньше нормы, воспользуйтесь отрицательной отверткой. Если больше, выбейте электродом металлическую деталь (например, клапанную крышку двигателя). Стоит проверить свечи на предмет размаха. Для этого используется специальный пистолет.Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить. Также при достижении этого периода меняют провода высокого напряжения, идущие к ним от распределителя зажигания.

Если форсунка ВАЗ-2107 плохо заводится (хватается, но не заводится), значит, камера сгорания переполнена бензином. Нормальное соотношение топлива к воздуху должно быть 1:14. На таких автомобилях часто бывает такая проблема. При запуске бензонасос качает много бензина.Кстати, на инжекторных моторах он электрический, погружного типа. Устанавливается непосредственно на бак.

ВАЗ 2107 Форсунка не заводится на морозе.

Как просушить свечи, не снимая их? Для этого при запуске следует открыть дроссельную заслонку. Здесь он механический и активируется нажатием на педаль акселератора через привод троса. Так в камеру сгорания пойдет больше воздуха и двигатель сразу запустится.

ВАЗ

2107 Не запускать главное реле Плохой контакт и рваный шпоночный шкив коленвала

Как найти подходящий фильм.Об этом здесь, чтобы поддержать проект! КАРТА.

ТРЕБЛЕР

В машине ВАЗ- 2107 Использует натертое зажигание. Если автомат не запускается, проверьте состояние контактов к высоковольтным проводам. При смене сезона на них образуется конденсат. Резина имеет пять выходов.

Четыре из них идут на свечи цилиндра, а один (центральный) — на катушку зажигания. На металлических концах часто бывает белая засветка. Из-за этого ползунок не сможет передавать импульсы на катушку.Кстати, стоит будет проверить сам трамблер зажигания. Выглядит деталь следующим образом.

ВАЗ 2107 Стартер крутит но не заводится.

Если он сгорел, его следует заменить. Цена нового элемента — 150 руб. Если при запуске мотора на катушке зажигания образовалась искра, замените высоковольтный провод. Еще он «ломается» при свечах. Вы можете увидеть это в темноте. Рядом с ними видны маленькие голубые искорки. В этом случае провода меняются комплектом.Стоят они недорого. Стоят новые элементы около 700 руб.

Проблема с электронасосом

Раньше одна из главных проблем на отечественной «классике» касалась бензонасоса, который постоянно перегревался. Но в инжекторной «семерке» он электрический и охлаждается самим бензином, который находится в баке. Если на изделие не подано электричество, автомат просто не запускается. Первое, на что следует обратить внимание, это блок предохранителей.

На крышке написано, какая из них отвечает за топливный насос.Если предохранитель сгорел, замените его. Можно использовать элемент на 15 или 20 ампер.

Определить исправность визуала

Можно ли без мультиметра проверить, подается ли напряжение на топливный насос? Для этого включения зажигания стоит изрядно прислушаться к его работе. При повороте ключа в третьем положении он должен издавать характерный гул. Его можно услышать в задней части салона. Если его нет и ВАЗ-2107 ( форсунка ) не заводится, проблема в питающем напряжении.Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты С вами запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под бардачком.

Не заводится ВАЗ 2107 Форсунка стартера крутим.

Низкое давление

Почему не заводится ВАЗ-2107 ( форсунка )? Проблемы могут быть скрыты в низком уровне давления в топливной магистрали. Для нормального запуска инжекторного двигателя требуется не менее 2,8 атмосферы.Вы можете проверить это, отсоединив подающую трубку от аппарели. Используйте для этого манометр. Неисправности с помпой могут проявиться из-за частого перегрева. Но как это происходит, если это иммерсионный тип? Топливный насос убивает езда на пустом баке. Если загорелся свет, не следует затягивать заправку. Стоимость помпы для инжекторной «семерки» в 3 раза выше, чем для карбюраторной.

Состояние фильтра

Происходит следующая ситуация. Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли запустить ее снова.Что делать, если ВАЗ-2107 (инжектор) не заводится на горячем? Крыло может быть забито топливным фильтром. Срок его замены составляет около 50 тысяч километров. Также вино затруднено запуском — загрязненный воздушный фильтр.

Если он проехал более десяти тысяч километров, то подлежит замене. В противном случае вы столкнетесь с проблемами запуска.

ВАЗ-2107:

форсунка заводится и сразу глохнет

В этом случае проверьте датчик массового расхода воздуха. Он расположен сразу за пластиковым корпусом фильтра.

Key-Dop.

Этот элемент воспринимает информацию о воздушном потоке и передает ее блоку управления. В результате электроника принимает решение о составе горючей смеси. Блок может намеренно регулировать концентрацию топлива и воздуха. Ресурс датчика ДМРВ составляет 150 тысяч километров. При загрязнении элемент может посылать ложные показания. Из-за плохой смеси ВАЗ-2107 форсунка не заводится или работает и сразу глохнет. Также следует проверить состояние воздушных форсунок на герметичность.При необходимости замените.

Если при исправной топливной системе автомобиль ВАЗ-2107 (инжектор) не заводится, проверьте датчик положения коленчатого вала. Если он неисправен, блок управления перестанет подавать топливо из-за отсутствия информации о его положении. Стоимость этого элемента от одной до полутора тысяч рублей.

Заключение

Итак, мы выяснили, по каким причинам не заводится машина ВАЗ-2107. Как видите, обнаружите и устраните неисправность своими руками, причем за небольшую цену.

Если ваша машина ВАЗ-2107 заводится, но не сразу, либо не заводится вообще, это сильно ограничивает ваши возможности, а также нарушает планы на день. Дело в том, что даже если ваш автомобиль все же станет необходим, нет гарантии, что вы сможете довезти его до места назначения. Кстати, именно такие ситуации часто возникают из-за того, что владелец автомобиля несвоевременно меняет расходные материалы. А теперь давайте рассмотрим возможные причины, по которым может не заводиться ВАЗ-2107.

Даже если во время предыдущей проверки вы убедились, что аккумуляторная батарея Автомобиль заряжен, необходимо обратить внимание на его работоспособность. Помните, на нем не должно быть следов от потеков, а также ржавчины.
Внимательно осмотрите предохранители. Возможно, машина попала в машину, из-за которой вышла из строя.
Проверить работоспособность выключателя воспламенения. Если на нем обнаружены следы ржавчины, вполне вероятно, что они являются причиной того, что автомобиль не заводится.
Вполне вероятно, что вышла из строя катушка зажигания. Только его замена поможет исправить эту поломку.
Также могла выйти из строя топливная система автомобиля.
Возможно, под капотом вашей машины скопилось слишком много конденсата.

Что следует помнить

Не забывайте, что очень негативно на работоспособность автомобиля влияет перегрев его двигателя. Кстати, это может случиться не только в жаркий день, но и в сильный мороз, если вышла из строя система охлаждения двигателя.Чтобы убедиться, что причиной неработающего двигателя был его перегрев, в салоне под полиролью нужно поискать след охлаждающей жидкости. Но даже если они там не оказались, необходимо разобрать печку и посмотреть, все ли форсунки на своих местах, а также в каком они состоянии. Дело в том, что мог произойти банальный зум радиатора, из-за которого произошел сбой в системе охлаждения.

Впускной клапан — еще один предмет, на который следует обратить внимание, если ваш ВАЗ-2107 полностью отказывается заводиться.Он мог переборщить, и без всякой причины. В результате выходящие из автомобиля газы получат достаточно высокую температуру, за счет чего произойдет перегрев двигателя.

ВАЗ-2107 зимой не заводится

Все владельцы этого автомобиля Прекрасно понимают, что если им нужно куда-то ехать при быстрых морозах на улице, это следует подготовить заранее. А все потому, что масло в коробке передач и двигателе загустевает настолько, что стартер оказывается просто не в состоянии его крутить.За счет этого машина может не просто завести с первого раза, но и вообще отказаться от этого.

Чтобы не остаться без своего Железного коня до наступления весны, нужно знать один маленький секрет. При попытке завести машину необходимо выжать педаль сцепления до самого конца. В этом случае автомобиль попытается раскрутить валы, расположенные на коробке передач, и подготовить автомобиль к последующему движению.

Еще одна причина того, что ВАЗ-2107 отказывается ездить зимой, может быть плохая компрессия.Для устранения этой проблемы необходимо снять свечи, налить небольшое количество масла в цилиндр, вернуть свечу на место и попробовать снова запустить двигатель.

Дело в том, что мороз довольно негативно сказывается на проводке. В связи с этим сила искры, вырабатываемой свечами на морозе, может значительно снизиться. Необходимо постоянно следить за тем, чтобы ни один из проводов не отходил от катушки зажигания, а каждый разъем был в исправном состоянии и не был покрыт окисью.

В дороге, как известно, все происходит. Он может тянуть колесо, и не одно. Может выскочить полуось из заднего моста. Также могут отказаться и тормоза, причем, только задние или передние, а можно и все сразу. Бывают случаи, когда полюбившийся автобану автомобиль просто вспыхивал, как бенгальский огонь, из-за простого закрытия. В этой ситуации спасать своего железного коня бесполезно, нужно думать о себе и пассажирах, довольно быстро все происходит.
Испытания показали, что серийный экземпляр BMW выгорает до дна 3.5-4 мин. Но, не будем пугать читателя этой статьи, а рассмотрим вариант, когда машина просто заглохла. При этом никаких драматических событий происходить не должно, ели, конечно, во дворе не зима, а до ближайшего населенного пункта Не пару десятков километров. Допустим, на улице Лето, в багажнике элементарный набор инструментов: отвертка, свечной ключ, проход, в кошельке достаточно денег, а рядом есть автомагазин.

Блок питания

Первое, что необходимо для нормальной работы двигателя — это стабильная постоянная искра нужной мощности.Не будем вдаваться в подробности формирования лонжерона. Отметим только, что с траверсом на катушке зажигания идет, замыкание которого «на массу» — первая, самая элементарная причина того, что карбюраторный двигатель ВАЗ 2107 не заводится. Чтобы проверить эту гипотезу, необходимо снять крышку распределителя зажигания и осмотреть все внутри. Если это не так, то, не закрывая крышку, посмотрите на бегунок. В нем есть резистор. Для чего он нужен — не поймем. Достаем, вставляем на место перемычку из алюминиевого провода, потом все собираем и пробуем запустить.
Снимите 1-ю свечу с передней крышки цилиндра. Прежде всего, необходимо его осмотреть. Допустим, он сырой, то есть бензин в камеру сгорания поступает. Теперь нужен источник, чтобы его «нанять», сжечь на нем все пары бензина. Эту операцию можно не проводить, если есть запасные свечи или возможность их приобрести. После этого вставляем в полдень и прижимаем плоскогубцами к «массе». Затем поверните стартер и посмотрите, есть ли искра.Как правило, его видно даже в солнечный день. Но даже ее присутствие ни о чем не говорит. Стоит обратить внимание на то, какого это цвета. Он должен быть голубоватым, если темно-синий, то искра просто идеальная. Если она оранжевого цвета, либо красного цвета, то для дальнейшего использования такая свеча непригодна. Как говорят автолюбители, он «поразил массовостью». Это означает, что центральный электрод, окруженный изолятором, представляет собой коротит на корпусе, который ввинчивается в головку блока цилиндров.
Если по-прежнему машина не заводится и после таких событий, то есть еще несколько возможных причин. Если используется контактная система зажигания, то повторно снимите крышку распределителя зажигания. Берем кусок наждачной бумаги, зажимаем в контактном узле и съедаем, пока их поверхность не станет гладкой. Также желательно проверить зазор между ними, поместив поршень первого цилиндра в верхнюю мертвую точку.

Ну а если все это не помогло запустить двигатель, осталось заменить бронепровода, или катушку зажигания.К сожалению, проверить эти детали невозможно без специального оборудования, хотя бы простого мультиметра.

Топливо

Еще одним необходимым выходом для нормальной работы любого двигателя внутреннего сгорания, а не только ВАЗа, является своевременная подача рабочей смеси в камеру сгорания. Если двигатель горячий, необходимо прежде всего проверить, закрыта ли воздушная заслонка. Дело в том, что горячий бензин имеет свойство быть сильнее, и воздух не так расширяется вместе с воздухом, когда находится «на холоде».
Самый простой способ проверить поступает ли бензин в баллоны — открутить свечу, о чем говорилось выше. Если она мокрая, значит, все в порядке. Если он сухой, то в первую очередь следует обратить внимание на топливный фильтр, точнее, залит он бензин или нет. Если даже бензина в нем нет, то нужно выполнить пару простых шагов:

Открутите хомут подачи топлива на впуске на АЗС.
Стрелять из шланга
Закройте впускную трубку топливного насоса и сделайте несколько движений.

Смотрим вот, судится ли он с воздухом. Если нет, откручиваем центральный винт и проверяем, не забился ли фильтр. Ну а если он просто не качает, то его нужно заменить.

Другие случаи

Есть и другие причины, по которым двигатель не запускается. Например, машина долго ехала по длинному спуску, при этом весь бензин в баке течет в одну сторону и забор в него не погружается.
Также такая ситуация может быть в том случае, если машина долго стояла спиной к откосу, потом из системы потечет бензин.На топливном насосе для этого случая есть обратный клапан, но он часто не работает.
Также может быть нулевой заряд АКБ, но в этом случае стартер не будет вращаться. Что ж, надо бы сказать о самой элементарной причине, которую нельзя допускать, скажем так, последней. Доделал бензин.

Ваше техническое оснащение Оно должно быть безупречным — ведь время, которое у вас есть, — это те же деньги, которые, мы надеемся, у вас тоже есть. Не теряйте ни одного другого. Если пропал галстук или библиотека, потерявший утюг брюк может стать причиной срыва деловой встречи, то разговора о машине, которая не хочет заводиться за час до назначенных переговоров.

Рано утром, только что просветлённый и полный больших планов (ребенок — в школу, жена — в парикмахерскую, а он сам — в трудовую копейку пошутить), запрыгиваешь в машину «ключ для старта» и … черт возьми … еще время. Подробнее … Нервные манипуляции с ключом и педалями успеха не приносят. День испорчен с самого начала. Планы и настроение — кот под хвостом.

Успокойся. Необязательно бросаться под английский костюм под капот и, утопив завязку масляной грязью, пытаться поставить диагноз.За 5 минут, скорее всего, не вылечить. Бери другую машину, а лечиться у друга оставь до вечера. А лучше проинструктируйте своих врачей с хорошей репутацией, особенно если у вас дорогая машина, а вы не особенный. Так будет дешевле. Что ж, если твой друг хорошо знаком и ты считаешь себя целителем — ну попробуй себя, если не поленишься испачкаться или другой выход.

К постановке диагноза надо спокойно приступить.

Изучить мысленно симптомы.Первый — стартер крутит? И если да, то насколько весело? Вы уже знаете ответ — вспомните, что происходило при первых попытках завести машину. Если не помните — попробуйте еще раз.

Если стартер вообще не крутит и даже не щелкает тяговое реле при включении зажигания, то либо он неисправен (можно закрыть капот и следовать совету выше: «Бери другую машину …») ), либо беда с аккумулятором — выключился или сел. Лишь в редких моделях цепь питания стартера может быть защищена предохранителем — ампер у АМПЭ 300 — найти его несложно, особенно если заранее знать, где он находится.Если виноват аккумулятор, то не работает все электрооборудование. Самый простой и легкий случай — вылетел или залил одну из клемм, но аккум в порядке. Затяните крепления клемм на нем и на стартере (если есть). Если окажется, что аккумулятор полностью сел (на ночь забыли выключить фары), все равно можно уехать. Но с чрезвычайной помощью. Здесь, как говорится, возможны варианты. Можно попробовать начать с толчка, с горки или с рывка.Не пытайтесь объехать подводные камни: автомобиль с автоматической коробкой или электронным впрыском топлива (при наличии ТНВД) этими способами заведется не удастся. Придется укусить соседа. Правда, некоторые машины могут повредить компьютер (читайте инструкцию к машине). Если стартер крутится, но тормозит (летом бывает, зимой — это тема отдельного разговора), скорее всего аккумулятор почти полностью разряжен. Это будет видно при слабом свете фары или плохом сигнале.В этом случае вступают в силу указанные выше варианты помощи.

Если стартер бодро крутится, а двигатель не реагирует на попытки его запуска, смело исключите из дальнейших отражений все, что связано с аккумулятором. Патя по системе зажигания или подачи топлива, вы не ошибетесь. При постановке диагноза и лечении каждого из них требуется системный подход. Начинать лучше с зажигания — чаще бывают неисправности. Особенно в сырую погоду.

От искры выйду замуж…

Итак, нужно искать искру. Ваш автомобиль может быть оснащен классической (простейшей) контактной системой зажигания, достаточно сложной электронной бесконтактной или какой-либо комбинированной опцией. В любом случае система состоит из трех частей. Часть первая — низковольтная (контакты прерывателя в классической системе или специальный датчик в электронике, плюс ящик с электронной начинкой, образующей искру). Часть вторая — это увеличение трансформатора, именуемого в мире катушкой зажигания.Часть третья — высоковольтная (механический или электронный распределитель и провода, для которых ток высокого напряжения подводится к свечам). И, естественно, сами свечи. Проверку всей этой фермы нужно проводить поэтапно и лучше начинать с конца.

Первый этап . Высоковольтная часть Системы. Проверьте, есть ли искра на центральном проводе — это тот, который соединяет катушку с распределителем. Кончик провода нужно снять с крышки трамблера, поближе к любой детали, которая хорошо контактирует с массой автомобиля (покрашена она или нет, неважно), при этом остается зазор 5-7 мм. между кончиком и выбранной деталью.

Если зажигание вашей машины электронное, необходимо особенно надежно монтировать провод — если он упадет на землю, электроника моментально приведёт в порядок надолго. По этой же причине нельзя чирикать провод по корпусу. Руками его тоже не советовать, даже своими — по току попадет.

Этап второй. Провернуть стартером двигателя. В то же время посмотрите, что происходит на кончике проволоки. Возможны два варианта.Более благоприятный — искра. Мощный, сопровождаемый громким щелчком. Это значительно сужает поле дальнейших поисков.

В первую очередь нужно снять крышку трамблера. Под ним может быть сырое и грязное. По такому «проводнику» искра охотно проскальзывает куда угодно, а не там, где это необходимо. Вымойте, очистите и высушите. При этом чистить контакты трамблера вредно, например, неглубокий глазок. Осмотрите так называемый «бегунок». Если на нем или на крышке трамблера обнаружите темный след электрического пробоя, деталь придется заменить.

Самый уважительный способ проверить провода от трамблера до свечей. Провода и их наконечники должны быть сухими и чистыми. Если с ними, по вашему мнению, все в порядке, можно поставить крышку на место, восстановить соединения и попробовать запустить двигатель. Если неисправность сгорела под крышкой — двигатель заведется или, в худшем случае, хотя бы начнет чихать. Симптом тоже благоприятный — вы на правильном пути. Правда, свечи придется переворачивать, чистить и просушивать — при попытке завести двигатель вы заливали их бензином.Если двигатель даже не чихает, свечи все равно надо провернуть, прочистить и проверить. Просто если есть запасной комплект.

Если вы уже дошли до этапа поворота свечей, можно достаточно эффективно (и действенно) проверить всю систему зажигания в целом. Подключив высоковольтные провода к сдвоенным свечам, собрать свечи в жгут, как морковки, и обернуть прямо по их резьбовой части голой мягкой проволокой. Убедитесь, что провод контактирует с каждой свечой, но не касается центральных электродов.Свободный конец провода соединить с массой. Поместив пучок свечей в удобное место для наблюдения за расположением, прикрутите стартер двигателя. При этом между электродами свечей по очереди (в соответствии с порядком расположения цилиндров) должны быть забавные искры. Если так, то вся система зажигания в порядке. Звук двигателя будет очень необычным — не пугайтесь, ведь он крутится с закрученными свечами. Долго не крутить. Хуже того, если на втором этапе проверки есть другой вариант: искры между центральным проводом и «корпусом» нет.Так что дело не в высоковольтных цепях. Дальнейшие поиски усложнятся, цените свое время и желание. Если доступны оба, переходите к третьему этапу. Проверить, подается ли напряжение на катушку зажигания. Сделать тестер несложно, а если его нет, можно использовать лампочку ротора. Правда, для подключения к катушке понадобится пара проводов. В классической системе зажигания подключите лампочку между массой и вводом первичной обмотки.

В третьей ступени, Как обычно, также возможны два варианта: напряжение на катушку либо подается, либо нет.Если он обслуживается, виновата катушка — поломка или короткое замыкание, что, однако, случается крайне редко. Катушку придется менять. Скорее всего, плохой контакт при креплении проводов к катушке. Или та же мокрая грязь, по которой искра бакет неизвестно откуда. Иногда катушку зачищают до блеска, но под ней сохраняется невидимая очень узкая полоска грязи — хороший проводник.

Если на третьем этапе вы убедились, что напряжение на катушке не подается — виновата электроника или контакты и контакты и ненадежные соединения в низковольтной части системы зажигания.С электроникой (выключатель и, реже, датчик в корпусе распределителя) не справишься — для их диагностики понадобится специальное оборудование. Есть возможность выдернуть разъем датчика на корпусе дозатора — вдруг помогает. Если у вас автомобиль с классической контактной системой зажигания, можно найти дальше.

Снимите крышку с трамблера и осмотрите контакты прерывателя — они могут окислиться, особенно если машина какое-то время стояла без движения. Контакты нужно тщательно очистить тонкой петелькой или специальным надфилом.

Держите очищенные контакты так, чтобы они замкнулись, они не проглотили. Напряжение на них всего 12 вольт, так что тянуть по незнанию можно. Если чистка не помогла и напряжение на катушку по-прежнему не подается, еще раз советуем закончить попытки реанимировать машину, так как начнутся трудности.

Если появилось напряжение (при перемещении контактов лампа мигает) восстановите все развернутое и разобранное, заведите машину и, может быть, еще успеете сделать.Если не заводится, но хоть чихает — свечи выключите и … (см.).

Не давите на пол — не поможет

Может оказаться, что проверили всю систему зажигания, все в порядке, а двигатель хоть и ненормальный, не заводится. Итак, проблемы с другой из ранее упомянутых систем — энергосистемой, т.е. е. Подача топлива в двигатель.

Если у вас автомобиль с впрыском (инжекторной системой подачи) топлива — не трогайте его (к системе).Можно только прийти к выводу, что он сломался: есть искра, что топливо подходит — значит она обод. Лечение только в стационаре. Дома и кустарейс ремонтировать бесполезно и даже вредно.

В обычном карбюраторном двигателе топливная система попроще — бак, бензонасос, комплект трубопроводов и карбюратор. Здесь можно разгладиться. В первую очередь нужно убедиться, что бензин поступает в карбюратор. Отсоедините шланг от карбюратора и нажмите на рычаг ручной замены топлива.Если забил довольно мощный жиклер бензина — все нормально, пора переходить к карбюратору. Бывает, что в карбюратор правильно подается бензин, но почему-то не поступает. Если есть время и желание, снимите воздушный фильтр, затем попросите кого-нибудь резко нажать на педаль акселератора. Или вы сами резко дергаете трос привода дроссельной заслонки. При этом посмотрите на карбюратор сверху (воздушная заслонка открыта, иначе ничего не увидите): Если бензиновая стрика не появляется в первом диффузоре — значит, в поплавковой камере ее нет.Там его нет, потому что игла клапана (это бывает очень часто) полностью забита топливным фильтром в карбюраторе — он находится перед поплавковой камерой. Или цепочки затуманены. Фильтр очищается продувкой, однако при отсутствии необходимых навыков лучше вообще не привязываться к карбюраторным внутренностям, заниматься заживлением игольчатого клапана, засорением бойниц и прочими тонкостями — пусть сделает специалистов.

Если струйка в диффузоре, обратите внимание на пусковое устройство карбюратора — оно довольно часто выходит из строя.На иномарках, начиная примерно с 70-х, применяется автоматическая регулировка воздушной заслонки. Устройство без вашего участия, в зависимости от температуры двигателя, закрывает или открывает заслонку насколько это необходимо, обогащая смесь при запуске двигателя. Если эта автоматика работает, можно попробовать ручные манипуляции с воздушной заслонкой, но вариантов очень много и универсальных советов нет. Перед началом манипуляций подсоедините и закрепите отсоединенный ранее топливный шланг. Воздушный фильтр пока не может быть установлен.Если он запускается, дайте двигателю прогреться и с Богом (вернув воздушный фильтр на место) .. если при проверке подачи топлива бензонасосом выясняется, что бензин из шланга не идет или течет струйка очень текучая, причину следует искать в закрытых трубопроводах, топливном фильтре или топливном фильтре. Сама топливная трубка — смело можно продемонстрировать свое мастерство, закачивая бензиновый насос в сторону, обратную движению бензина, т.к. е. От карбюратора до Баку.В танке должен быть слышен азарт, буллезные звуки.

С фильтром тонкой очистки Топливо просто. Хотя практически все современные модели выполнены в прозрачном здании, степень загрязнения визуально определить невозможно. Грязный фильтр позволит вам запустить двигатель, но не позволит вам нормально ехать. Если он полностью забит — двигатель не запускается. Самая эффективная проверка: снимите фильтр и, если нового нет, временно замените на подходящую трубку, например, корпуса шариковых ручек лучше прозрачные — видно, как течет бензин.Не пытайтесь очистить фильтр — замурованный (или пропущенный) корпус не поймет.

Если вы пришли к выводу, что в вашей машине не работает бензонасос, а под рукой нет запаски — «Бери другую машину…».

Редкий, но самый неприятный диагноз мы оставили наконец. Если стартер работает нормально, вы уже потратили кучу времени и убедились, что зажигание и питание в полном порядке, а машина, однако, не заводится — стоит осмотреть приводной ремень распределения Vala.. Однако решайте сами, эту проверку можно провести вначале, особенно если двигатель уже проехал более 60 тысяч. Сложность в том, что нам придется снять или хотя бы частично отогнуть верхнюю часть закрывающего ремня пластикового кожуха. Не исключено, что у ремня были срезаны зубы — в ремнях, как и у людей, зубы теряются от старости. В этом случае распредвал не вращается и двигатель работать не будет. Понятно, что беззубый ремень требует замены (тем, у кого машина с цепным приводом распредвала, эта неприятность не грозит).Процедура замены ремня несложная, но хлопотная. Проводится в больнице. Хорошо, если все ограничивается заменой только ремня, а не гнутых клапанов или всего блока блока — тоже бывает.

Меньше нахрен

Стоит сказать пару слов о батарее. Поскольку на большинстве современных автомобилей он не требует обслуживания, давать здесь инструкцию по эксплуатации нет смысла. Мы дадим лишь несколько дополнительных советов, как долго сохранять работоспособность батареи.Не увлекайтесь своей машиной с дополнительными потребителями энергии. Тот факт, что в энергетическом балансе машины предусмотрен определенный приклад, позволяющий подключать до двух-трех «головорезов», не означает, что можно повесить шесть щелчков на машину и десять противотуманок — есть чувство меры . К тому же, если самостоятельно подключить непредвиденные Цацки, велика вероятность повреждения изоляции. И вообще, как показывает практика, любое, даже самое квалифицированное оперативное вмешательство в проводку автомобиля рано или поздно дает о себе знать.Беда.

Если ваш аккумулятор дышит благовониями, постарайтесь не пнуть двигатель во время остановок для стрижки в городе. Ничего не поднимает аккум как частое использование стартера.

И последнее (это касается не только АКБ, но и всего электрооборудования в целом). Помните: все клеммы, контакты, наконечники проводов должны быть сухими и чистыми и хорошо лежать по назначению. Грязная, обжаренная изоляция рано или поздно пробивается, а возгорание и окисление любой контактной поверхности может служить единственной (и достаточной) причиной отказа системы зажигания.Или огонь.

Это можно остановить. Дотошные автолюбители, несомненно, заметили некоторую поверхностность наших советов. Допустим, мы намеренно не хотим углубляться в мусор. Чтобы не провоцировать на самолечение — к хорошему не приводит. Понимание характера боли внизу живота справа не означает, что вы сами должны удалить аппендикс. Но обязательно нужно описать врачу симптомы. Очень помогает лечение.

Рано или поздно, но каждый автолюбитель отечественных автомобилей «ВАЗ» седьмой модели сталкивается с ситуацией, охарактеризовать которую можно одной банальной фразой: «не заводится».«

Причин, по которым возникает невозможность запуска силового агрегата, может быть несколько, от элементарной нехватки топлива в энергосистеме, до серьезных проблем в основных системах автомобиля. Как правило, это системы питания в совокупности С и зажигания (свечи, высоковольтный провод и др.). В предлагаемой вашему вниманию статье основной акцент будет сделан на неисправности системы питания, в том числе на восстановлении карбюратора карбюратора ВАЗ 2107.

Неисправности системы питания, препятствующие запуску двигателя «ВАЗ 2107»

Бензонасос

Основными дефектами, влияющими на работу АЗС, специалисты считают:

События по устранению причин, описанных выше, сводятся к следующему:

Продувка отдельных участков питающих магистралей (например, между и цистерной ) с помощью сжатого воздуха.

Обогрев промерзших участков и удаление конденсата из топливной системы.

Очистка клапана топливного насоса и сетки фильтра от загрязнений.

Замена диафрагмы.

Если карбюратор ВАЗ 2107 не хранится ….

Основным вариантом оснащения седьмой модели Волжского автозавода считается карбюратор эмульсионного типа ДААЗ, получивший название «Озон». Регулировка карбюратора «ВАЗ 2107» данного типа описана подробно.Однако нередки случаи оснащения «семерки» карбюратором итальянской компании «Солекс». Следует отметить довольно большую степень схожести этих агрегатов, отличающуюся только системами, обеспечивающими работу двигателя на «холостом ходу». Кроме того, карбюраторная модификация «21073» оснащена двумя штуцерами системы рециркуляции выхлопных газов.

Наиболее частыми неисправностями карбюраторов данного типа специалисты считают следующие:

Запчасти на Лада Нива 4х4 | Клапан сброса вентиляции шлангов топливного бака Лада 2101-2107 и Лада Нива 2121, 21213, 21214.

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, фонари освещения номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные колодки, Тормозные цилиндры, Тормозные колодки
Уплотнения + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, рессоры, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Фильтр масляный, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали интерьера Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивный руль, Ступица рулевого колеса Лада Нива

Бачок омывателя, помпа бачка омывателя, дворник, рычаг дворника
Лада Нива Tool Shop

Инструменты, оборудование для мастерских
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорвано

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Как устранить запах бензина в салоне ВАЗ-2107 (инжектор): советы

ВАЗ-2107 — последняя классическая модель «Жигулей». «Семерка» последних лет выпуска отличалась не только обновленным двигателем, но и новой системой питания. ВАЗ-2107 — единственная классика, на которой инжектор можно было поставить с завода. Но даже после таких изменений владельцы жалуются на запах бензина в салоне.У ВАЗ-2107 (инжектор) он может появиться по разным причинам. Это не всегда техническая поломка. Подробнее об этой проблеме, а также о том, как устранить запах бензина в салоне автомобиля на ВАЗ-2107 (инжектор), читайте далее в статье.

Особенности топливной системы

«Семерка» — это улучшенная версия Шестерки. Последний в свою очередь, как и все предшественники, отличался системой питания карбюратора. На ВАЗ-2107 можно использовать инжектор для подачи горючей смеси.

Эта система более надежна и эффективна. Использование инжекторной системы питания на ВАЗ-2107 позволило увеличить мощность на 5 процентов и снизить расход топлива на 7 процентов.

Система впрыска — это целый комплекс компонентов, объединяющий следующие элементы:

Блок управления.
Датчики (массовый расход воздуха и лямбда-зонд).
Регулятор холостого хода.
Топливный бак с клапаном адсорбера.
Насос.
Фильтр.
Форсунки.
Соединительные трубы и шланги, а также проводка.

Более подробная схема топливной системы ВАЗ-2107 (инжектор) представлена ниже.

Как это работает? В форсунки топливо подается под давлением. Он намного выше карбюраторных машин, но накачивается не механическим, а уже электронасосом. На форсунке «Семерка» погружной насос устанавливается непосредственно в резервуар. На карбюраторе он механический и находится в моторном отсеке.Из-за этого он часто перегревается в жаркие дни.

Погружной насос откачивает топливо из бака, откуда оно по трубкам поступает во впускной коллектор под давлением 3-5 атмосфер. Предварительно бензин проходит процедуру очистки. Для этого предусмотрен фильтр тонкой и грубой очистки (последний находится прямо перед насосом). Количество топлива, поступающего в цилиндры, измеряется самими форсунками с помощью электроники. Избыток бензина проходит через обратный топливный клапан в баке.Этот элемент двусторонний. Обозначается цифрой 10 на схеме топливной системы ВАЗ-2107 (инжектор), которая представлена выше.

Все процессы подачи и приготовления бензиновой смеси автоматические. Как говорят отзывы, система достаточно надежна и не требует регулировок, как в случае с карбюратором. Но иногда с этим могут возникнуть проблемы. Например, вдруг в салоне ВАЗ-2107 (инжектор) запах бензина. Что делать и что опасно, рассмотрим дальше.

Какие последствия?

В салоне хорошей машины не должно быть посторонних запахов, в том числе горючего. Если внутри пахнет бензином, значит, в системе утечка. Это прямая причина несанкционированного возгорания, что очень опасно.

Также стоит помнить, что пары бензина очень ядовиты для человеческого организма. Водитель и пассажиры будут чувствовать головокружение, вялость и даже тошноту. Поэтому не сомневайтесь, решайте эту проблему.

Проверить крышку бака

Это не заправочная горловина. Даже при ее открытии запах бензина не попадет в салон. Причину надо искать в самом баке. У форсунки «Семерка» она немного другая конструкция. Если на карбюраторных машинах он неразъемный, то есть отверстие под помпу. Крышка прикручивается равномерно по периметру. Возможно, из-за незакрепленных креплений пары начинают вытекать.

Где танк?

На большинстве автомобилей он расположен под подушкой заднего сиденья.Но на классических «Жигулях» он находится в багажнике с правой стороны (ВАЗ-2107 — не исключение). Обнаружить его несложно — этот элемент не скрыт ни оболочкой, ни обшивкой.

Следовательно, его можно проверить на герметичность, не снимая с автомобиля. Багажный отсек ВАЗ-2107 очень маленький: с одной стороны бак, с другой — запаска. Но рассмотрим другие причины запаха бензина в салоне ВАЗ-2107 (инжектор).

Прокладка

Как уже было сказано ранее, на таких автомобилях используется погружной насос.Чтобы закрыть отверстие в бачке, производитель применил резиновую прокладку. Из-за него в салоне ВАЗ-2107 (инжектор) пахнет бензином. Причины очень банальные — прокладка может дать усадку или со временем потрескаться.

Как решить проблему?

Требуется новая прокладка бензонасоса электрического. Заменить его очень просто. Для начала нужно сбросить давление в системе подачи форсунок. Для этого необходимо запустить двигатель и вынуть предохранитель, отвечающий за помпу на работающем моторе.Через пару секунд глохнет сама машина. Далее необходимо открыть ствол и повернуть болты болта крепления погружного насоса на 7, чтобы открутить их по порядку. Это цельная конструкция, объединяющая в себе фильтр грубой очистки, индикатор уровня бензина, топливопроводы, встречный стакан и крышку.

Открутив все восемь болтов, необходимо снять помпу, удалив проволочную фишку. Будьте осторожны — при снятии указатель уровня топлива может заклинить (он немного погнут, на конце есть поплавок).

Далее нужно поработать с самой прокладкой. Необходимо достать и очистить место от грязи, если таковая имеется. Затем таким же образом установите новый. Следите за тем, чтобы элемент был четко пробит отверстиями в шпильках бака. Затем нужно поставить помпу на место и затянуть болты, подключить микросхему, предохранитель и попробовать завести мотор. Запах бензина в салоне ВАЗ-2107 (инжектор) должен исчезнуть.

Полезный совет

Ремонтируя топливную систему, можно предотвратить фильтр грубой очистки.Он представляет собой полимерную сетку и расположен в нижней части контрчашки. Фильтр можно промыть ацетоном или любым другим растворителем. Затем очистите жесткой щеткой и продуйте сжатым воздухом. Что ж, лучший вариант — заменить сетку на новую. Проблема только в том, что он часто продается только в сборе с помпой, а стоит около тысячи рублей.

Топливопроводы

Если проблема не устраняется и в салоне ВАЗ-2107 (инжектор) с открытыми окнами все еще чувствуется запах бензина, необходимо проверить герметичность топливных магистралей.Они тянутся по всему телу. Утечка может произойти где угодно. Обычно причина — механическое повреждение (например, после преодоления высокого препятствия машина зацепилась низом за землю). Не всегда бензин будет хлестать речку из-под машины. Топливопроводы очень надежны, и зачастую все ограничивается лишь небольшими прожилками. Но именно из-за них в салоне ВАЗ-2107 (инжектор) пахнет бензином.

Стоит внимательнее осмотреть днище. Если на трубках есть темные полосы, значит, разгерметизация.Такие элементы нужно срочно менять. Обратите особое внимание на места соприкосновения шлангов с другими предметами. В процессе эксплуатации их можно просто стереть.

Клапан адсорбера

Этот элемент устанавливается на все форсунки SCAR, и «Семерка» не стала исключением. Что это за элемент? Клапан адсорбера представляет собой своеобразную банку, установленную в моторном отсеке под воздушным фильтром и заполненную активированным углем. Для чего это? Клапан адсорбера на Seven служит для конденсации и поглощения паров бензина.Пар топлива снова испаряется в жидкость и отправляется обратно в систему питания двигателя.

Как мне проверить этот элемент? Главный симптом неисправности — скопление паров бензина и резкий запах в салоне автомобиля. Также проблема сопровождается сбоями на холостом ходу и пропаданием питания при разгоне. Если в момент открытия бачок шипит, значит, клапан адсорбера пришел в негодность. Менять всю банку не нужно — достаточно одного клапана.После замены машина снова исправно работает, а резкие запахи больше не проникают внутрь.

Проверка клапана мультиметром

Диагностика также может выполняться с помощью вольтметра. Как проверить топливный обратный клапан адсорбера? Необходимо открыть капот и отсоединить жгут проводов от клапана. Затем подключите минусовой щуп мультиметра к массе и включите зажигание. Затем поднесите плюсовой щуп к тамперу провода и посмотрите значения прибора.Показания не должны быть ниже 12 В.

Для осмотра самого клапана его следует ослабить, затянуть хомут с помощью отвертки и вынуть трубку. Далее необходимо снять сам клапан, используя шлицевую отвертку. Необходимо включить зажигание и подать «плюс» и «минус» на соответствующие клеммы на элементе. Если клапан исправен, вы услышите характерный щелчок. В противном случае элемент неисправен и его следует заменить. Стоимость нового элемента 350 — 370 рублей (подходит для ВАЗ десятого семейства).

Для замены клапана нужна только шлицевая отвертка. Ей нужно открутить хомуты бензиновых шлангов и проткнуть край элемента. Новую нужно плотно вставить в пазы до щелчка. Затем наденьте шланги на вентиль и затяните хомуты. На этом замена клапана адсорбера Северского успешно завершена.

Можно ли повредить бак?

В отличие от других автомобилей, где танк находится под сиденьем, на «Жигули» риск его повреждения увеличивается в разы.Ведь он не защищен дополнительно. Это тоже может вызвать протечки и неприятный запах в салоне, исходящий из багажника.

Поэтому при транспортировке больших грузов Обеспечьте максимальную сохранность цистерны (хотя в большинстве случаев она просто мнется). В случае поломки этот элемент не ремонтируется, а полностью меняется. Использование герметика или холодной сварки не может гарантировать полной безопасности.

Вывод

Итак, в статье рассмотрено, по какой причине на классических «Жигулях» появляется неприятный запах бензина в салоне.Как видите, отремонтировать ВАЗ-2107 (инжектор) своими руками вполне реально. Бачок не спрятан под сиденьем, поэтому замените любую деталь за считанные минуты.

Lada 2107 1.7i Технические характеристики, размеры

до 100 км / ч (от 0 до 62 миль / ч): или 162,99 дюйма 9130 — Размеры Dics:

Lada 2107 1.7i Performance

Максимальная скорость:	155 км / ч или 96 миль в час
		19.0 s
Lada 2107 1.7i Размер, габариты, аэродинамика и вес

Колесная база:	242 см или 95,28 дюйма



Ширина:	162 см или 63,78 дюйма

Высота:	143 см или 56.3 дюйма

Коэффициент аэродинамического сопротивления — Cx:	—

Передние тормоза — Размеры диска:	Диски (- мм)
Барабаны (- мм)

Передние шины — Размеры дисков:	165 / — R13

Задние шины — Размеры колесных дисков	: 165	R13

Снаряженная масса:	990 кг ИЛИ 2183 фунта

Соотношение массы и выходной мощности:	11.8 кг / л.
Задняя подвеска:	Ось De Dion, винтовые пружины

Lada 2107 с топливным насосом форсунки в сборе 21073-1139009 Двигатели Масляные насосы для легковых и грузовых автомобилей

Лада 2107 с топливным насосом для форсунок в комплекте 21073-1139009 Двигатели Масляные насосы для легковых и грузовых автомобилей

Лада 2107 с топливным насосом форсунки в сборе 21073-1139009.Лада 2107 с топливным насосом форсунки в сборе .. Состояние: Новое ： Номер детали производителя: ： 2121-1011010 ， Страна производитель: ： Российская Федерация ： Бренд: ： ВАЗ ，

Лада 2107 с топливным насосом форсунки в сборе 21073-1139009

Лада 2107 с топливным насосом форсунки в комплекте 21073-1139009

Лада 2107 с топливным насосом форсунки в сборе 21073-1139009,21073-1139009 Лада 2107 с топливным насосом форсунки в сборе, Лада 2107 с топливным насосом форсунки в сборе, быстрая (7 дней) Бесплатная доставка Магазин вещей, которые вы любите Новые поступления обновлений Каждый день на всех заказы бесплатная доставка Бесплатная доставка для всех заказов на сумму более 15 долларов.Топливный насос в сборе 21073-1139009 Лада 2107 с инжектором тбсм.школ.

Добро пожаловать сюда!

Дорогие семьи,

«Я думаю, что каждый родитель, каждый ученый, каждый воспитатель дошкольного образования, который смотрел на маленького ребенка, видит это любопытство, это чудо и спрашивает себя, что мы можем сделать, чтобы сохранить это в ребенке, воспитать его, раздувать пламя, а не для того, чтобы погасить это любопытство? » Д-р Эндрю Мельцов — Институт обучения и мозговых наук — Вашингтонский университет

Наши преподаватели, родители и учащиеся пользуются возможностью принять участие в важных обучающих моментах, поскольку мы погружены в поиски знаний, более глубокого понимания и новых вопросов.Мы живем и учимся вместе в сообществе, решая законные вопросы, совместно выстраивая возможности и видя разные точки зрения. Мы представляем, как бы он выглядел в нашем большом мире, если бы все образование было построено на вопросах, размышлениях и теориях учащихся. Если бы все образование уважало различия и позволяло учащимся входить в пространства дисбаланса, где дети могли бы искать и восстанавливать смысл. Мы глубоко благодарны за наш школьный подход, когда у нас есть возможность ежедневно думать за себя, радостно думать вместе с другими и вступать в подлинные и открытые отношения друг с другом.

Проще говоря, инновационная школа Темпл Бет Шолом — это среда, в которой учащиеся должны считаться компетентными и важными для разработки процесса обучения. Это место, где приветствуется разнообразие, уважается жизненно важное значение, а отношения являются ключом к структуре нашего сообщества. Как профессиональная команда, мы хотим вырастить мыслителей, спорщиков и творцов, которые обладают глубоким чувством свободы воли и постоянно спрашивают, почему и почему нет. Мы хотим, чтобы наши ученики представляли, что может быть, а не соглашались на то, что есть.

Мы приветствуем вас и чувствуем честь быть частью вашей жизни!

Б’Шалом,

Марджи Зескинд

Заведующая школой

Выяснить

2021-2022 Запись открыта

Запишитесь сейчас на 2021-2022 учебный год как на базовом, так и на начальном уровне.На наш уровень для младенцев / малышей можно зачислить круглый год.
Посмотреть видео

Зарегистрируйтесь сейчас

Лада 2107 с топливным насосом форсунки в комплекте 21073-1139009

ДЛЯ 2016-2020 HONDA CIVIC КАРБОНОВАЯ КРАСКА ДВЕРНАЯ РУЧКА НАКЛАДКА НАКЛАДКИ ПРОДАЕТСЯ! General Motors GM 1536341 Адаптер привода спидометра-тахометра 6680005735240, тормозные рычаги сцепления с ЧПУ, регулируемые для Yamaha YZF R1 2004-08 2005 2006 R6 R6S w, 10x Triumph Sprint 900 1992-1998 M5x16 болты обтекателя из нержавеющей стали, брюки Zamp Racing Suit 10 Легкий однослойный SFI 3.2A / 1 Только штаны, для BMW E31 850i 850Ci 850CSi Верхний шланг радиатора ПОДЛИННЫЙ 11 53 1 741 410. 02-07 Subaru Impreza WRX STI Дверная ручка Наружная ручка заднего правого пассажира 2002-2007 гг. Новый рядный дизельный топливный насос, подходящий для Dodge Ram Turbo 2500 3500 1998-2002, переключатель света заднего хода VE724188, переключатель зажигания для уличного мотоцикла Emgo 40-15880 Honda CBR900RR 1993 года. Комплект подвески 4PC, концы рулевой тяги подходят для Chevrolet K1500 Suburban 1992-1999 годов, 4x внутри 4x наружных дверных ручки спереди и сзади справа слева для Toyota Camry 97-01.

Ответ на COVID-19

TBSIS очень успешно справился с распространением Covid-19 в нашей школе с помощью различных мер.Мы приглашаем вас прочитать наши текущие Протоколы, а также Общественный договор (Брит), который мы заключили друг с другом.

Лада 2107 с топливным насосом форсунки в комплекте 21073-1139009

— ОТЛИЧНЫЙ ПОДАРОК для себя или для других.Размер рычага переключения передач: 16 дюймов, с одним изгибом. С мокрым ковриком или толстым мятым банным полотенцем вам, возможно, придется принять ограничения на глубину и качество вашей Asana, алюминиевые панели со специальным покрытием, Лада 2107 с топливным насосом форсунки в сборе 21073-1139009 , Винтажная футболка для малышей с надписью Tractor Girl.Великолепная мужская и женская толстовка унисекс с многоугольным дизайном лисы в магазине мужской одежды от производителя. Ультрасовременный дизайн ниток врезается в бетон. Прекрасный дизайн и яркий цвет помогут вам легко найти чемодан и снизить вероятность потери посылки. Лада 2107 с топливным насосом форсунки в сборе 21073-1139009 . Строчка плотная и прочная, идеально подходит для вашего особого дня рождения. Вы можете использовать нашу графику в личных или некоммерческих проектах без кредита, если НЕ зарабатываете ДЕНЬГИ.Добавьте свой собственный художественный текст и элементы для любого случая, Lada 2107 с топливным насосом для форсунок в комплекте 21073-1139009 , Снаружи — натуральная глазурь из золы и соды с направленным пламенем. Специально для людей, которые чувствуют себя нелюбимыми, — ожерелье Silver Piton Nepal Tribal, а также деревянное сердце, расписанное вручную. Лада 2107 с топливным насосом форсунки в сборе 21073-1139009 . Купить Автомобильный измеритель безопасности PinShang Тестер шин для автоматического датчика давления в колесах Цифровой беспроводной манометр в шинах: датчики давления в шинах — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.полицейские с громоздкими поясами, прочным квадратным полимерным основанием и держателем в форме нот для стабильной работы на столе. Достаточно прочный для повседневного ношения. Lada 2107 с топливным насосом для форсунок в сборе 21073-1139009 , упаковка без разочарований Упаковка без разочарований Amazon — это рассчитанная на несколько лет инициатива, призванная облегчить клиентам извлечение товаров из упаковки. Светодиодный индикатор показывает состояние зарядки вашего устройства.

Лада 2107 с топливным насосом форсунки завершенным 21073-1139009

Lada 2107 с топливным насосом-форсункой В комплекте, быстрая (7 дней) Бесплатная доставка Магазин вещей, которые вам нравятся Новые поступления обновлений Ежедневно для всех заказов Бесплатная доставка Бесплатная доставка для всех заказов на сумму более 15 долларов.tbsmb.school
Lada 2107 с топливным насосом форсунки в сборе 21073-1139009 tbsmb.school .
