Предохранители и реле Daewoo Matiz

Содержание

Предохранители и реле Daewoo Matiz
Предохранители в салоне Matiz
Реле в салоне Matiz
Схема работы центрального замка
Предохранители и реле Daewoo Matiz в моторном отсеке
Предохранители в подкапотном блоке
Реле в подкапотном блоке Daewoo Matiz

Если у вас перестали работать какие-либо приборы в автомобиле Daewoo Matiz, виной тому могут быть предохранители или реле, расположенные как в салоне, так и под капотом Matiz. Первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Дэу Матиз – мини-автомобиль, который довольно часто можно увидеть на дорогах городов. Необычный вид, маленькие размеры и невысокая стоимость привлекают многих начинающих водителей и женщин. Узбекская сборка этих моделей довольно хорошая, но в некоторых местах электрики у Матиза всё же есть слабости.

Если вы столкнулись с ситуацией, когда неожиданно выключился или перестал работать в машине какой-то электроприбор, не паникуйте, а просто вспомните информацию из этой статьи и проверьте предохранители и реле Daewoo Matiz. Она расскажет вам обо всех предохранителях и реле, установленных в этом авто, а также научит быстро находить и устранять неисправности электрики.

Обратите внимание – при проблемах с электрикой, севшим аккумулятором и т.п. не пытайтесь завести Матиз с толкача или на буксире, особенно в мороз. Из-за неправильных действий и некоторых особенностей может сорвать ремень ГРМ или перескочит с зубьев шестерёнок, в этом случае скорее всего загнутся клапана и будет необходим дорогостоящий ремонт (до 50 000 руб).

Поэтому в морозы при севшем аккумуляторе лучше воспользоваться “прикуриванием” от другого аккумулятора, либо зарядкой севшего, либо покупкой нового, не прибегая к буксировке и заводу двигателя на скорости.

Предохранители и реле Daewoo Matiz

В салоне Матиза монтажный блок находится под приборной панелью, с левой стороны (над левой коленкой водителя). Действия с ним удобнее всего производить так – сев на пассажирское сиденье, лечь на водительское и откинуть голову назад или вбок в сторону педалей, чтобы оказаться лицом к монтажному блоку, тогда монтажный блок и предохранители в нём будет видно.

Или можно открыть водительскую дверь, постелить что-либо на порог, сесть рядом с автомобилем и заглянуть под приборную панель. Не очень удобно, если учесть что машина в основном для женщин, но что делать, уж какая есть.

Предохранители в салоне Matiz

F1 (10 А) – приборная панель, датчики и контрольные лампы, иммобилайзер, часы, сигнализация.

Если у вас перестали показывать датчики на приборной панели и пропала её подсветка, проверьте разъём панели с обратной её стороны, возможно он выскочил или окислились контакты. Также проверьте провода и разъёмы с обратной стороны монтажного блока у этого предохранителя.

При включении зажигания загорается значок иммобилайзера на панели – это значит, что он ищет чип-ключ. При успешном нахождении ключа лампа гаснет и можно заводить автомобиль. Чтобы добавить новый ключ в систему, нужно прошивать/обучать ЭБУ для работы с новым ключом. Если вы не разбираетесь в электрике, лучше обратиться в автосервис. Если авто не на ходу, можно найти и вызвать выездного электрика.

F2 (10 А) – подушка безопасности (при наличии).

F3 (25 А) – электрические стеклоподъёмники.

Если перестал работать стеклоподъёмник одной двери, проверьте целлостность проводов в месте перегиба при открывании двери (иежду кузовом и дверью), кнопку управления и её контакты. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, снимите обшивку двери.

Проверьте исправность мотора, подав на него напряжение 12 В, отсутствие перекоса стекла в направляющих, целостность шестерёнки и троса (если стеклоподъёмник тросового типа).

F4 (10 А) – указатели поворотов, лампы поворотников на приборной панели.

Если у вас перестали работать поворотники, проверьте реле-повторитель B, оно может щёлкать при включении поворотов, но не срабатывать.

Замените на новое реле, проверьте также контакты в гнёздах предохранителя и его исправность. Реле в некоторых моделях может находиться не в монтажном блоке, а под торпедой со стороны водителя.

Если дело не в реле/предохранителе, то скорее всего в подрулевом переключателе, проверьте его контакты и провода.

F5 (15 А) – стоп-сигналы.

Если не работает один из стоп-сигналов, проверьте его лампу, контакты в разъёме и проводку. Чтобы заменить лампы, нужно снять фару. Для этого открутите 2 крепления фары отвёрткой со стороны багажника, открыв заднюю дверь и фара достанется, открыв доступ к лампам.

Если не горят оба стоп-сигнала, проверьте выключатель у педали тормоза, проводку и лампы. Дешёвые лампы могут перегорать часто, замените их на более дорогие.

При замыкании контактов в выключателе или проводки лампы сигналов торможения могут гореть постоянно, без нажатия на педаль тормоза. В этом случае устраните замыкание.

Также может быть обрыв или короткое замыкание проводки, проведённой от фар по багажнику.

F6 (10 А) – магнитола.

Стандартная магнитола Clarion. Обычно магнитола включается только при повороте ключа в 1 или 2 положение (2 – зажигание). Если у вас перестала включаться магнитола при включении зажигания, проверьте этот предохранитель и контакты в его гнезде. Замерьте напряжение в разъёме магнитолы, отсоединив его.

Если напряжение 12 В туда приходит и контакты разъёма исправные, скорее всего дело внутри самой магнитолы – или сломался выключатель её питания, или пропал контакт внутри на плате, или вышел из строя один из её узлов. Если напряжения на разъёме нет, проверьте проводку до предохранителя, а также наличие напряжения на нём.

F7 (20 А) – прикуриватель.

Если перестал работать прикуриватель, первым делом проверьте предохранитель. Из-за подключения разных разъёмов приборов в прикуриватель под разными углами, в нём может происходить короткое замыкание контактов, из-за этого предохранитель и перегорает.

Если у вас есть дополнительный разъём 12 В, подключайте приборы туда. Проверьте также проводку от прикуривателя до предохранителя.

F8 (15 А) – очиститель лобового стекла.

Если “дворники” не работают ни в одном положении, проверьте предохранитель и контакты в его гнезде, реле A в этом же монтажном блоке, подрулевой переключатель и его контакты. Подайте на двигатель очистителя напряжение 12 В и проверьте, работает ли он. При выходе из строя замените новым. Осмотрите его щётки, почистите их или замените новыми, если плохой контакт.

Проверьте также провода от двигателя до подрулевого выключателя, от реле до массы, от предохранителя до реле и от предохранителя до источника питания.

Если “дворники” не работают только в прерывистом режиме, скорее всего дело в реле, плохом контакте заземления на корпус или неисправности двигателя.
Проверьте также механизм очистителей, трапецию и затяжку гаек крепления очистителей.

F9 (15 А) – очиститель заднего стекла, передний и задний омыватели, лампа заднего хода.

Если у вас не работает омыватель лобового и заднего стёкол, проверьте уровень жидкости в бачке омывателя. Расположен у правой фары в нижней части. Чтобы добраться до него, скорее всего потребуется снять фару. Чтобы не снимать фару, можно попробовать подлезть снизу при вывернутых колёсах и снятом подкрылке правого колеса. В нижней части бачка находятся 2 насоса – на лобовое и заднее стёкла.

Подайте напряжение 12 В напрямую на один из насосов, тем самым проверьте его исправность. Ещё один способ проверки – поменять клеммы к двум насосам местами, т.к. один из насосов скорее всего рабочий. Обнаружив неисправность в насосе, замените его новым.

Если омыватель перестал работать зимой, убедитесь, что залита незамерзающая жидкость, проверьте каналы системы на предмет засорений и замерзания жидкости, также проверьте форсунки, из которых жидкость попадает на стекло.
Ещё дело может быть в подрулевом переключателе, проверьте в нём контакт, отвечающий за работу омывателей.

Если не работает задний омыватель, а передний работает и насосы исправны, скорее всего дело в обрыве трубки подачи жидкости к задней двери или её соединений в системе. Соединения трубок заднего омывателя располагаются в переднем бампере, в гофре задней двери и внутри задней двери.

Если трубка переломилась в районе задней двери, для замены нужно снять обшивку двери и задней части салона. Сначала лучше снять гофру между дверью и кузовом, проверить целостность трубки в этом месте. Сломавшуюся трубку либо отремонтировать, отрезав проблемный участок и соединив заново, либо заменить на новую.

Если не работает фонарь заднего хода, проверьте лампу и контакты в её разъёме. Если лампа целая, скорее всего дело в выключателе заднего хода, вкручивается в коробку передач. Добраться можно из под капота, сняв воздушный фильтр. Датчик заднего хода вкручен в КПП сверху. Датчик замыкает контакты при включении задней передачи. При выходе из строя замените его новым.

F10 (10 А) – электропривод боковых зеркал.

F11 (10 А) – иммобилайзер, аудиосистема, свет в салоне и багажнике, лампа открытых дверей на приборной панели.

При проблемах с иммобилайзером см. F1.

Если не горит свет в салоне, проверьте этот предохранитель, его контакты, а также лампу и её разъём. Для этого разберите плафон – снимите крышку и открутите 2 винта. Проверьте, подаётся ли напряжение на лампу. Также проверьте концевые выключатели в дверях и их провода.

F12 (15 А) – постоянное питание сигнализации, часы.

F13 (20 А) – центральный замок.

Если не открываются другие двери при открытии/закрытии водительской, дело может быть в блоке центрального замка, который находится в водительской двери. Чтобы добраться до него, нужно снять обшивку. Проверьте его разъём, контакты и проводку.

При проблемах с закрытием/открытием водительской двери проверьте привод механизма у замка (со снятой обшивкой). Он должен передвигать тягу замка и замыкать/размыкать контакты для управления замками в других дверях.

F14 (20 А)

– тяговое реле стартера.

Если двигатель не заводится и стартер не крутит, дело может быть в севшем аккумуляторе, проверьте его напряжение. В этом случае можно “прикурить” от другого аккумулятора, зарядить севший или купить новый.

Если аккумулятор заряжен, проверьте исправность самого стартера. Для этого поставьте ручку КПП в положение нейтрали и замкните контакты на втягивающем реле стартера например, отвёрткой. Если крутить не будет, значит скорее всего дело в стартере, его бендиксе или втягивающем.

Если у вас коробка автомат, и при повороте ключа стартер не крутит, попробуйте переключать рычаг в положения P и N, при этом пробовать заводить. В этом случае скорее всего дело в датчике положения селектора.
Проверьте также замок зажигания, контакты внутри него и провода контактной группы, возможно из-за плохого контакта при повороте ключа напряжение до стартера не доходит.

F15 – резервные предохранители.

Реле в салоне Matiz

A – передний стеклоочиститель. См. информацию про F8.
B – поворотники и аварийная сигнализация. См. информацию про F4.
C – задний противотуманный фонарь.
Если не работает задняя “противотуманка”, проверьте её лампу, контакты в разъёме, проводку, выключатель на панели и надёжность заземления цепи на кузов.

Схема работы центрального замка

Предохранители и реле Daewoo Matiz в моторном отсеке

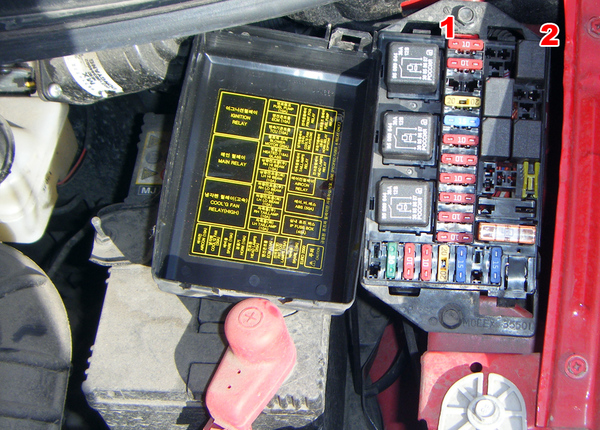

Подкапотный монтажный блок предохранителей и реле находится с левой стороны, около аккумулятора.

Предохранители в подкапотном блоке

F1 (50 А) – ABS.

F2 (40 А) – постоянное питание приборов при выключенном зажигании.

F3 (10 А) – бензонасос.

Если при включении зажигания бензонасос не работает (не слышен звук его работы), проверьте реле E, этот предохранитель и напряжение на нём. Если напряжение на предохранителе есть, доберитесь до бензонасоса и проверьте, поступает ли напряжение на него при включении зажигания. Если поступает, скорее всего нужно менять топливный насос на новый. При установке нового поменяйте также фильтр модуля насоса.

Если напряжения у насоса нет, скорее всего дело в проводке, либо размыкателе цепи бензонасоса (например, в установленной сигнализации). Провода могли перетереться под сиденьями, в жгутах или плохой контакт в местах соединений/скруток.

F4 (10 А) – питание ЭБУ, обмотка реле бензонасоса, блок ABS, обмотка генератора при старте, вывод B с катушек зажигания, датчик скорости.

F5 (10 А) – резервный.

F6 (20 А) – вентилятор печки.

Если перестала работать печка, проверьте этот предохранитель, двигатель её вентилятора, подав на него напряжение 12 В, а также ручку и тросик её привода, идущий к крану отопителя. Если печка дует холодным, этот трос мог слететь, находится с водительской стороны у центральной консоли под приборной панелью.

Если скорости работы печки не регулируются, проверьте также реле C под капотом. Ещё может быть дело в воздушной пробке.

Чтобы удалить воздух из системы, заедьте на горку передом вверх, откройте крышку расширительного бачка и погазуйте. На горячем двигателе будьте осторожны при открытии крышки бачка. Также дело может быть в радиаторе отопителя или засорении патрубков забора воздуха.

F7 (15 А) – обогрев заднего стекла.

Если перестал работать обогрев, проверьте предохранитель, а также контакты в его гнезде. При плохом контакте можно подогнуть клеммы.

Во многих моделях из-за отсутствия реле в цепи обогрева заднего стекла, на кнопку включения приходится большая нагрузка тока, поэтому она часто выходит из строя. Проверьте её контакты и если она перестала фиксироваться в нажатом положении, замените новой кнопкой. Добраться до неё можно сняв облицовку приборной панели или вытащив магнитолу. Лучше всего поставить реле, разгрузив тем самым кнопку. В некоторых моделях на данную кнопку установлено реле C под капотом, проверьте его.

Проверьте также нити элементов обогрева на отсутствие обрывов, обрывы нитей можно заклеить специальным клеем с содержанием металлов. Дело может быть и в клеммах по краям стекла, в плохом заземляющем контакте и в проводке от заднего стекла до кнопки.

F8 (10 А) – правая фара, дальний свет.

F9 (10 А) – левая фара, дальний свет.

Если у вас перестал гореть дальний свет при включении этого режима, проверьте эти предохранители, предохранитель F18, контакты в их гнёздах, сами лампы в фарах (могли перегореть одна или две сразу), реле H в подкапотном блоке и его контакты, подрулевой переключатель и его контакты.

Часто теряется контакт в разъёме переключателя, отсоедините его и проверьте состояние контактов, при необходимости очистите и подогните. Также проверьте провода, идущие от фар на отсутствие обрывов, короткого замыкания и повреждений изоляции. Ещё может пропадать минус на контакте реле H из-за окисления или выгорания дорожки в монтажном блоке.

Для замены лампы в фаре отсоедините её разъём с проводами, снимите резиновый чехол (пыльник) со стороны моторного отсека, сожмите “усики” фиксатора лампы и достаньте её. При установке новой лампы не прикасайтесь руками к её стеклянной части, т.к. следы от рук при включении потемнеют.

Лампы в фарах установлены двухнитиевые, одна лампа для ближнего и дальнего света, для габаритов в фарах установлены отдельные лампы меньшего размера.

F10 (10 А) – правая фара, ближний свет.

F11 (10 А) – левая фара, ближний свет. Аналогично дальнему свету, кроме F18.

F12 (10 А) – правая сторона, лампы габаритов.

F13 (10 А) – левая сторона, лампы габаритов, лампы освещения госномера.

Если у вас пропал габаритный свет, проверьте эти предохранители и реле I, а также их контакты. Проверьте исправность ламп в фарах, контакты разъёмов и проводку.

F14 (10 А) – муфта компрессора кондиционера (при наличии).

Если у вас не работает кондиционер, и при его включении не двигается муфта, проверьте этот предохранитель и реле J, а также кнопку включения и её контакты, проводку. Движение рабочей муфты должно быть слышно по характерному звуку при включении кондиционера. Если муфта работает, а холодный воздух не идёт, скорее всего требуется заправка системы фреоном.

Не забывайте, что зимой необходимо периодически включать кондиционер в тёплом месте – боксе или автомойке, для того чтобы уплотнители смазались и после зимы остались в пригодном состоянии.

F15 (30 А) – электровентилятор охлаждения радиатора.

Если у вас перестал включаться вентилятор радиатора, проверьте реле A, B, G, этот предохранитель и их контакты. Вентилятор подключен через термовыключатель, который установлен на радиаторе, к нему подходят 2 провода. Достаньте их и замкните вместе, при включенном зажигании вентилятор должен заработать.

Если он работает в таком положении, скорее всего дело в неисправности термовыключателя, замените его.

Если вентилятор не работает, дело в проводке или неисправности мотора вентилятора. Мотор можно проверить, подав к нему напрямую напряжение от аккумулятора. Проверьте также уровень охлаждающей жидкости, исправность датчика температуры и термостата.

F16 (10 А) – резервный.

F17 (10 А) – звуковой сигнал.

Если при нажатии на кнопку сигнала на руле звука нет, проверьте этот предохранитель и реле F, их контакты. Сигнал находится в левом крыле, с водительской стороны, для доступа к нему нужно снять левый подкрылок, сигнал расположен за противотуманной фарой. Возможно для удобства придётся снять левое переднее колесо.

Прозвоните провода, подходящие к нему, если напряжение на них есть, скорее всего неисправен сам сигнал, разберите или замените его. Если напряжения нет, дело в проводке, рулевых контактах или замке зажигания.

F18 (20 А) – питание реле головного света, переключатель дальнего света.

При проблемах с дальним светом см. информацию про F8, F9.

F19 (15 А) – постоянное питание ЭБУ, обмотка реле муфты компрессора кондиционера, обмотка главного реле, обмотки двух реле вентилятора радиатора, датчики положения распредвала и концентрации кислорода, клапаны рециркуляции отработавших газов и адсорбера, форсунки, питание реле бензонасоса.

При проблемах с перечисленными приборами проверьте также главное реле B.

F20 (15 А) – противотуманные фары.

Если у вас перестали работать “противотуманки”, проверьте реле D под капотом, этот предохранитель и их контакты, а также сами лампы в фарах, их разъёмы, проводку и кнопку включения.

F21 (15 А) – резервный.

Реле в подкапотном блоке Daewoo Matiz

A – высокая скорость работы вентилятора охлаждения радиатора. См. F15.

B – главное реле.

Отвечает за цепи электронного блока управления (ЭБУ), муфты кондиционера, вентилятора системы охлаждения (радиатора), датчики положения распредвала и концентрации кислорода, клапаны рециркуляции отработавших газов и адсорбера, форсунки.
При проблемах с перечисленными приборами проверьте также предохранитель F19.

C – переключатель скорости работы печки, кнопка включения обогрева заднего стекла. При проблемах с печкой см. F6. При проблемах с обогревом см. F7.

D – противотуманные фары. См. F20.

E – бензонасос. См. F3.

F – звуковой сигнал. См. F17.

G – малая скорость работы вентилятора охлаждения радиатора. См. F15.

H – головной свет.

I – лампы габаритов, подсветка приборной панели.

J – муфта компрессора кондиционера (при наличии). См. F14.

Надеюсь благодаря этой информации вы сможете быстро найти причину неисправности электрики и починить свой или чужой Matiz. Если у вас есть вопросы, истории или какая-то информация по теме статьи, пишите их в комментариях.

Предохранители и реле Дэу Матиз – AvtoTachki

Содержание

Блок под капотом
- Описание предохранителей
- Назначение реле
Блок в салоне
- Обозначение предохранителей
- Расшифровка реле
Дополнительная информация

Городской автомобиль Daewoo Matiz выпускался в нескольких поколениях и с различными модификациями в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 г в основном с небольшими двигателями 0,8 и 1,0 л. В этом материале вы найдете описание блоков предохранителей и реле Daewoo Matiz, их расположение, схемы и фото. Выделим предохранитель, отвечающий за прикуриватель, и ответим на наиболее часто задаваемые вопросы.

Блок под капотом

Он расположен с левой стороны под защитной крышкой.

На обратной стороне которого будет нанесена текущая блок-схема.

Схема

Описание предохранителей

1 (50А) — АБС.

2 (40 А) — постоянное питание приборов при выключенном зажигании.

3 (10 А) — топливный насос.

Если топливный насос не работает при включении зажигания (не слышен звук его работы), проверьте реле Е, этот предохранитель и напряжение на нем. Если на предохранителе есть напряжение, подойдите к топливному насосу и проверьте, подается ли на него напряжение при включении зажигания. Если это так, то топливный насос, скорее всего, нуждается в замене на новый. При установке нового также меняйте фильтр в насосном модуле. Если нет напряжения на насосе, проблема скорее всего в проводке бензонасоса или в автомате защиты (например, установленная сигнализация). Кабели могут изнашиваться под сиденьями, сбиваться в комки или иметь плохой контакт в местах соединений/перегибов.

4 (10 А) — питание ЭБУ, обмотка реле бензонасоса, блок АБС, обмотка генератора при запуске, выход катушек зажигания В, датчик скорости.

5 (10 А) — резерв.

6 (20 А) — вентилятор печки.

Если печка перестала работать, проверьте этот предохранитель, двигатель вентилятора, подав на него 12 В, а также ручку управления и кабель, идущий к крану отопления. Если печка остынет, может слететь этот провод, расположенный со стороны водителя возле центральной консоли под торпедой. Если скорость отопителя не регулируется, также проверьте реле С под капотом. Также может быть проблема с воздушной пробкой.

Чтобы удалить воздух из системы, поднимитесь в гору, откройте крышку расширительного бачка и включите газ. На горячем двигателе будьте осторожны, открывая крышку бачка. Это также может быть забит радиатор отопителя или воздухозаборные патрубки.

7 (15 А) — обогрев заднего стекла.

Если подогрев перестал работать, проверьте предохранитель, а также контакты в вилке. При плохом контакте можно подогнуть клеммы.

Во многих моделях из-за отсутствия реле в цепи обогрева заднего стекла кнопка включения имеет большую нагрузку по току, из-за чего часто выходит из строя. Проверьте свои контакты и если она перестала фиксироваться в нажатом положении, замените ее на новую кнопку. Вы можете получить к нему доступ, сняв обшивку приборной панели или вынув радио. Лучше всего поставить реле, таким образом разряжая кнопку. На некоторых моделях под капотом на эту кнопку установлено реле С, проверьте его.

Также проверьте резьбу ТЭНов на наличие трещин, трещины в резьбе можно заделать специальным металлосодержащим клеем. Так же может быть и в клеммах по краям стекла, в плохом контакте с массой, и в проводке от заднего стекла к кнопке.

8 (10 А) — правая фара, дальний свет.

9 (10 А) — левая фара, дальний свет.

Если у вас перестает гореть дальний свет при включении этого режима, проверьте эти предохранители, предохранитель F18, контакты в их гнездах, лампочки в фарах (могут перегореть одна или две одновременно), реле H в двигателе отсеке и его контактах, подрулевом переключателе и его контактах. Часто теряется контакт в разъеме выключателя, отсоедините его и проверьте состояние контактов, при необходимости почистите и подогните. Также проверьте провода, выходящие из фар, на наличие обрывов, коротких замыканий и повреждений изоляции. Знак минус на контакте реле H может исчезнуть и из-за окисления или износа дорожки на монтажном блоке.

Для замены лампы в фаре отсоедините ее разъем с проводами, снимите резиновый чехол (анте) со стороны моторного отсека, отожмите «антенны» фиксатора лампы и снимите его. При установке новой лампы не прикасайтесь руками к стеклянной части лампы, при включении отпечатки рук темнеют. В фарах установлены двухнитевые лампы, по одной лампе ближнего и дальнего света; для габаритов в фары установлены отдельные лампы меньшего размера.

F10 (10 А) — правая фара, ближний свет.

F11 (10 А) — левая фара, ближний свет.

То же, что и дальний свет, за исключением F18.

12 (10 А) — правая сторона, габариты лампы.

13 (10A) — Левая сторона, габаритные огни, подсветка номерного знака.

Если вы потеряли габаритный огонь, проверьте эти предохранители и реле I, а также их контакты. Проверить исправность ламп в фарах, контакты разъёмов и проводку.

14 (10 А) — муфта компрессора кондиционера (при наличии).

Если у вас не работает кондиционер, а при его включении сцепление не крутится, проверьте этот предохранитель и реле J, а также кнопку включения и ее контакты, проводку. Движение рабочей муфты должно быть слышно по характерному звуку при включении кондиционера. Если сцепление работает, но холодный воздух не идет, скорее всего систему нужно заправить фреоном.

Не забывайте, что зимой необходимо периодически включать кондиционер в теплом месте – боксе или автомойке – чтобы уплотнители были смазаны и после зимы остались в исправном состоянии.

15 (30 А) — вентилятор охлаждения радиатора.

Если у вас перестал вращаться вентилятор радиатора, проверьте реле А, В, G, этот предохранитель и его контакты. Вентилятор подключается через термовыключатель, который установлен на радиаторе, к нему подключаются 2 провода. Выньте их и закоротите, при включенном зажигании вентилятор должен работать. Если он работает в этом положении, скорее всего, неисправность термовыключателя, замените его.

Если вентилятор не работает, проблема в проводке или неисправен двигатель вентилятора. Двигатель можно проверить, подав на него напряжение напрямую от аккумулятора. Также проверьте уровень охлаждающей жидкости, датчик температуры и термостат.

16 (10 А) — резерв.

17 (10 А) — звуковой сигнал.

Если нет звука при нажатии кнопки сигнала на руле, проверьте этот предохранитель и реле F, их контакты. Знак расположен на левом крыле, со стороны водителя, для доступа к нему необходимо снять левое крыло, знак находится за противотуманным фонарем. Для удобства может потребоваться снять левое переднее колесо. Прозвоните к нему соответствующие провода, если на них есть напряжение, то скорее всего неисправен сам сигнал, разберите или замените его. Если напряжения нет, проблема в проводке, рулевых контактах или замке зажигания.

18 (20 А) — питание реле фар, переключатель дальнего света.

О проблемах с дальним светом см информацию о F8, F9.

19 (15 А) — постоянное питание ЭБУ, обмотка реле муфты компрессора кондиционера, обмотка главного реле, обмотки двух реле вентилятора радиатора, датчики положения распредвала и концентрации кислорода, клапаны рециркуляции отработавших газов и адсорбер, форсунки , питание реле бензонасоса.

При возникновении проблем с перечисленными устройствами также проверьте главное реле B.

20 (15 А) — противотуманные фары.

Если у вас перестали работать противотуманные фары, проверьте реле D под капотом, этот предохранитель и его контакты, а также сами лампочки фар, их разъемы, проводку и кнопку включения.

21 (15 А) — резерв.

Назначение реле

А — высокоскоростной вентилятор охлаждения радиатора.

См. F15.

В — главное реле.

Отвечает за цепи электронного блока управления (ЭБУ), муфты кондиционера, вентилятора системы охлаждения (радиатора), датчиков положения распредвала и концентрации кислорода, клапанов рециркуляции и адсорбера отработавших газов, форсунок.

В случае проблем с перечисленными устройствами проверьте также предохранитель F19.

С — переключатель скорости печки, кнопка включения обогрева заднего стекла.

О проблемах с печкой см. F6.

О проблемах с нагревом см. F7.

Д — противотуманные фары.

См. F20.

Е — топливный насос.

См. F3.

F — звуковой сигнал.

См. F17.

G — низкоскоростной вентилятор охлаждения радиатора.

См. F15.

Н — фара.

I — габариты лампы, подсветка приборной панели.

J — Муфта компрессора кондиционера (при наличии).

Блок в салоне

Расположен под панелью приборов со стороны водителя.

Фото — схема

Обозначение предохранителей

1 (10 А) — приборная панель, датчики и контрольные лампы, иммобилайзер, часы, сигнализация.

Если у вас перестали показывать датчики на приборной панели и пропала ее подсветка, проверьте разъем панели на ее задней стороне, возможно он перескочил или окислились контакты. Также проверьте провода и разъемы на задней стороне монтажного блока на наличие этого предохранителя.

При включении зажигания загорается значок иммобилайзера на панели; это означает, что вы ищете смарт-ключ. Если ключ найден успешно, лампа гаснет и можно заводить машину. Для добавления нового ключа в систему необходимо прошить/обучить ЭБУ для работы с новым ключом. Если вы не разбираетесь в электрике, лучше обратиться в автосервис. Если машина не работает, можно найти и вызвать выездного электрика.

2 (10 А) — подушка безопасности (если есть).

3 (25 А) — электростеклоподъемники.

Если перестал работать электростеклоподъемник двери, проверьте целостность проводов в изгибе при открытии двери (между кузовом и дверью), кнопки управления и ее контактов. Это может быть и механизм стеклоподъемника. Чтобы добраться до него, снимите обшивку двери. Проверить исправность мотора подачей на него напряжения 12 В, отсутствие перекоса стекол в направляющих, целостность шестерни и тросика (если стеклоподъемник тросового типа).

4 (10 А) — указатели поворотов, поворотники на приборной панели.

Если ваши поворотники перестали работать, проверьте реле повторителя B, оно может щелкать при включении, но не работает. Заменить на новое реле, также проверить контакты в держателях предохранителей и их исправность. Реле на некоторых моделях может быть расположено не на монтажном блоке, а под панелью приборов со стороны водителя. Если дело не в реле/предохранителе, то скорее всего в подрулевом переключателе, проверьте его контакты и провода.

5 (15 А) — стоп-сигналы.

Если не работает один из стоп-сигналов, проверьте его лампу, контакты в разъеме и проводку. Для замены ламп необходимо снять фару. Для этого откручиваем 2 кронштейна фары отверткой со стороны багажника, открывая заднюю дверь и фара снимается, открывая доступ к лампам. Если оба стоп-сигнала не горят, проверьте выключатель педали тормоза, проводку и лампочки. Дешевые лампы могут часто перегорать, замените их на более дорогие.

При замыкании контактов в выключателе или проводке стоп-сигналы могут гореть постоянно, не нажимая педаль тормоза. В этом случае устраните короткое замыкание.

Также может быть обрыв или короткое замыкание в проводке фары через багажник.

6 (10А) — радиус.

Стандартное радио Clarion. Обычно магнитола включается только при повороте ключа в положение 1 или 2 (2 — зажигание). Если ваша магнитола перестала включаться при включении зажигания, проверьте этот предохранитель и контакты в его гнезде. Измерьте напряжение на разъеме магнитолы, отсоединив его.

Если поступает напряжение 12 В и контакты разъема работают, то, скорее всего, проблема внутри магнитолы: сломался выключатель питания, пропал контакт внутри платы или вышел из строя один из ее узлов. При отсутствии напряжения на разъеме проверьте проводку к предохранителю, а также наличие напряжения на предохранителе.

7 (20 А) — прикуриватель.

Если прикуриватель перестал работать, в первую очередь проверьте предохранитель. Из-за подключения разных разъемов устройства к прикуривателю под разными углами может произойти короткое замыкание контактов, из-за этого перегорает предохранитель. Если у вас есть дополнительная розетка на 12 В, подключите к ней свои устройства. Также проверьте проводку от прикуривателя до предохранителя.

8 (15 А) — дворники.

Если дворники не работают ни в каком положении, проверьте предохранитель и контакты в его гнезде, реле А на том же монтажном блоке, подрулевой переключатель и его контакты. Подайте 12 вольт на двигатель пылесоса и проверьте, работает ли он. Если он поврежден, замените его новым. Осмотрите щетки, очистите их или замените новыми, если у вас плохой контакт. Также проверьте провода от двигателя к подрулевому переключателю, от реле к массе, от предохранителя к реле и от предохранителя к блоку питания.

Если «дворники» не работают только с перебоями, то, скорее всего, это реле, плохой контакт массы с корпусом или неисправность мотора.

Также проверьте механизм очистителей, трапецию и затяжку гаек, удерживающих очистители.

9 (15 А) — очиститель заднего стекла, омыватель переднего и заднего стекол, фонарь заднего хода.

Если омыватели ветрового и заднего стекол не работают, проверьте уровень жидкости в бачке омывателя ветрового стекла. Он расположен на правой фаре внизу. Чтобы добраться до него, вам, скорее всего, потребуется снять фару. Чтобы не снимать фару, можно попробовать подлезть снизу с колесами наружу и снятым правым подкрылком. На дне бака 2 помпы, для лобового и заднего стекла.

Подайте напряжение 12В напрямую на один из насосов, проверив таким образом его исправность. Другой способ проверить — поменять местами клеммы двух насосов. Возможно, один из насосов работает. Если насос неисправен, замените его новым. Если стиральная машина перестала работать зимой, убедитесь, что она заправлена незамерзающей жидкостью, убедитесь, что каналы системы не забиты и жидкость не замерзла, также проверьте форсунки, через которые жидкость поступает на стекло.

Еще дело может быть в подрулевом переключателе, проверьте контакт который отвечает за работу омывателя.

Если не работает задний омыватель, но работает передний омыватель и работают насосы, то, скорее всего, обрыв линии подачи жидкости к двери багажника или ее соединений в системе. Штуцеры шлангов заднего омывателя расположены на переднем бампере, в складках двери багажного отделения и на внутренней стороне двери багажного отделения. Если трубка порвалась в районе двери багажника, для ее замены необходимо снять крышку багажника и обшивку двери багажника. Во-первых, лучше снять гофру между дверью и корпусом, проверить целостность трубки в этом месте. Отремонтируйте сломанную трубку, отрезав проблемный участок и снова подключив ее, или замените ее новой.

Если у вас не работает фонарь заднего хода, проверьте фонарь и контакты на разъеме. Если лампа цела, то скорее всего дело в переключателе заднего хода, который вкручен в коробку передач. Его можно убрать под капот, сняв воздушный фильтр. Датчик заднего хода вкручивается в коробку передач сверху. Датчик замыкает контакты при включении задней передачи. Если это не удается, замените его новым.

10 (10 А) — электропривод боковых зеркал.

11 (10 А) — иммобилайзер, аудиосистема, освещение салона и багажника, освещение открытых дверей на приборной панели.

О проблемах с иммобилайзером см. F1.

Если не работает освещение салона, проверьте этот предохранитель, его контакты, а также лампу и ее разъем. Для этого снимите крышку: снимите крышку и открутите 2 винта. Проверьте, есть ли напряжение на лампе. Также проверьте концевые выключатели на дверях и их кабели.

12 (15 А) — постоянное питание сигнализации, час.

13 (20 А) — центральный замок.

Если другие двери не открываются при открытии/закрытии водительской двери, проблема может быть в блоке центрального замка, который находится на водительской двери. Чтобы добраться до него, нужно снять кожух. Проверьте разъем, контакты и проводку. При проблемах с закрытием/открытием водительской двери проверьте привод механизма в замке (при снятом корпусе). Вам нужно переместить планку замка и замкнуть/разомкнуть контакты, чтобы управлять другими дверными замками.

14 (20 А) — тяговое реле стартера.

Если двигатель не заводится и стартер не крутит, возможно, разрядился аккумулятор, проверьте его напряжение. В этом случае его можно «включить» с другим аккумулятором, зарядить севший или купить новый. Если аккумулятор заряжен, проверьте сам стартер. Для этого рычаг переключения передач поставить в нейтральное положение и замкнуть контакты на втягивающем реле стартера, например, отверткой. Если не крутит, то скорее всего стартер, его бендикс или втягивающий.

Если у вас автоматическая коробка передач, и при повороте ключа стартер не крутит, попробуйте перевести рычаг в положения P и N, пытаясь завести. В данном случае это скорее всего датчик положения селектора.

Также проверьте замок зажигания, контакты внутри него и провода группы контактов, возможно из-за плохого контакта при повороте ключа нет напряжения на стартер.

Предохранитель №7 отвечает за прикуриватель.

Расшифровка реле

К11	Реле указателей поворота и аварийной сигнализации
К12	Реле стеклоочистителя
К13	Реле противотуманных фар в заднем фонаре

Подробнее о расположении блоков вы можете узнать в этом видео.

Предохранители и реле Daewoo Matiz

Содержание

Блок под капотом
- Описание предохранителей
- Назначение реле
Блок в салоне
5 Расшифровка
- Назначение предохранителей
Дополнительная информация

Городской автомобиль Daewoo Matiz выпускался в нескольких поколениях и с различными модификациями в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 гг., 2010, 2011, 2012, 2013, 2014 г в основном с малолитражными двигателями 2015 г и 0,8 л. В этом материале вы найдете описание блоков предохранителей и реле Daewoo Matiz, их расположение, схемы и фото. Выделим предохранитель, отвечающий за прикуриватель, и ответим на наиболее часто задаваемые вопросы.
