Блок предохранителей и реле Шевроле Лачетти: описание, характеристики
Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Шевроле Лачетти имеется два места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.
Блок предохранителей и реле: месторасположение
Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.
Месторасположение блока предохранителей в подкапотном пространстве.

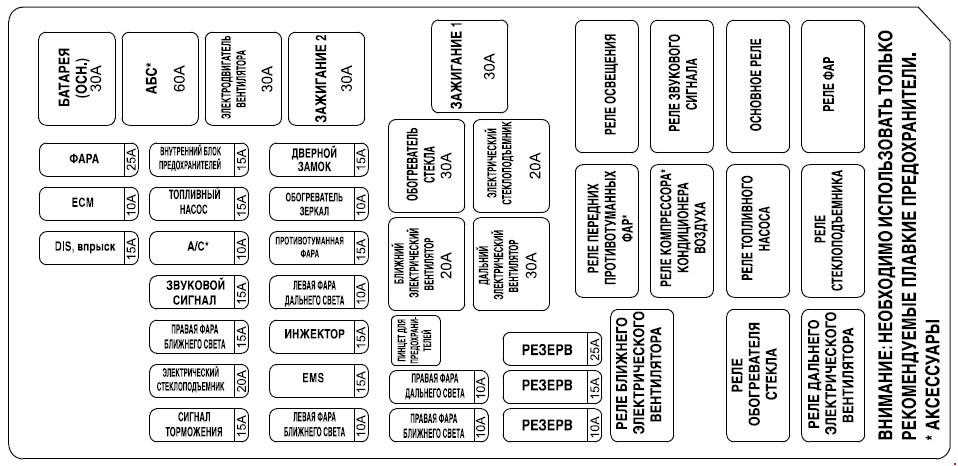

Схема расположения предохранителей в монтажном блоке, который находится под капотом Лачетти:
Расшифровка блока предохранителей.
Ef1 (30 А) — работа основного аккумулятора.
Ef2 (60 А) — отвечает за АБС.
Ef3 (30 А) — работоспособность вентилятора печки.
Ef4 (30 А) — работа системы зажигание (стартера, цепей F5-F8).
В случае не работоспособности стартера, не крутит, стоит проверить реле № 4, который расположен под приборной панелью, со стороны водителя. Для этого необходимо проверить АКБ, коробку поставить на нейтралку и замкнуть контакты втягивающего реле. Если стартер начинает крутить, то имеется обрыв проводки. Ещё один способ проверки — это подать напрямую напряжение от аккумулятора.
Ef5 (30 А) — отвечает за систему зажигания (относится к цепям F1-F4, F9-F12, F17-F19). Проверяем реле № К3.
Ef6 (20 А) — замыкание цепи вентилятора системы охлаждения (радиатора).
Если после замены предохранителя вентилятор не начал работать, то рекомендуется также проверить предохранители Ef8, Ef21 и реле №К9, №К11.
Ef7 (30 А) — цепь обогрева заднего стекла.
Ef8 (30 А) — неисправность, увеличенная скорость работы вентилятора системы охлаждения (радиатора).
Ef9 (20 А) — работаспособность цепи электрических стеклоподъёмников в правой передней двери и в задних дверях.
Ef10 (15 А) — обрыв связи: электронного блока управления двигателем(ЭБУ), катушек зажигания, клапана рециркуляции отработавших газов.
Ef11 (10 А) — главное реле, обеспечивает работу контроллера электронних систем управления двигателем (ЭСУД).
Ef12 (25 А) — фары, габариты.
Если отсутствует свет габаритов правой стороны, то проверяем предохранители Ef23 или Ef28. Отсутствие основных габаритов или дальнего света при включённом переключателе, означает, что стоит проверить колодки проводов, которые могли окислиться или неплотно прилегать.
Ef13 (15 А) — стоп-сигналы. Также, стоит проверить предохранитель F4. В случае, если работает только дополнительный стоп-сигнал, то всё дело в лампах фар, которые стоит заменить.
Ef14 (20 А) — работаспособность цепи электрического стеклоподъёмника в водительской двери.
Ef15 (15 А) — лампы, отвечающие за дальней свет в фарах. В случае не работоспособность дальнего света, стоит проверить также реле №К4 и замерить входящие напряжение.
Ef16 (15 А) — предохранитель звукового сигнала, сирена, концевой выключатель капота. Также за звуковой сигнал отвечает реле№К2.
Ef17 (10 А) — отвечает за компрессор кондиционера.
Ef18 (15 А) — цепь топливного насоса. Также за работоспособность бензонасоса отвечает предохранитель в салоне с маркировкой F2. Если после замены изменений не произошло и по прежнему не работает насос, то стоит прозвонить проводку вплоть до самого элемента. Конечно, для этого придётся снимать задний диван, поскольку бензонасос расположен в самом топливном баке.
Ef19 (15 А) — предохранитель, который отвечает за множество элементов. В контроль входит работа приборной панели, электропривода складывания зеркал, замыкание цепи ламп индивидуального света салона, общего плафона света салона, света в багажнике, концевой выключатель положения багажника.
Ef20 (10 А) — цепь, отвечающая за левую фару и ближний свет. В случае неработоспособности стоит проверить обрыв проводки, которая идёт от монтажного блока непосредственно к лампочкам.
Ef21 (15 А) — работоспособность электронного блока управления двигателем (ЭБУ), клапана продувки адсорбера, датчиков концентрации кислорода, датчик фаз, осноаной вентилятор СО(радиатора).
Ef22 (15 А) — предохранитель бензонасоса, форсунок, клапана рециркуляции отработавших газов.
Ef23 (10 А) — контроль цепи ламп габаритного света с левой стороны, лампы освещения госномера, сигнал предупреждения. См. Ef12.
Ef24 (15 А) — предохранитель противотуманных фар. История с противотуманками, та же, что и с ближним/дальним светом.
Ef25 (10 А) — работа электропривода боковых зеркал. См. F8.
Ef26 (15 А) — цепь центрального замка.
Ef27 (10 А) — предохранитель овечает за правую фару и ближний свет.
Ef28 (10 А) — работоспособность цепи ламп габаритных огней с правой стороны, подсветки приборной панели и центральной консоли, свет магнитолы и часов.
Ef29 (10 А), Ef30 (15 А), Ef31 (25 А) — резервные предохранители для ремонта, в случае неисправность элементов монтажного блока.
Распиновка реле в монтажном блоке.
Блок предохранителей в салоне.
- К1 — реле света приборной панели и центральной консоли.
- К2 — реле работоспособности звукового сигнала.
- К3 — главное реле системы зажигания. Также, рекомендуется проверьте предохранитель с маркировкой Ef5.
- К4 — реле отвечающее за фары головного света.
- К5 — реле работоспособности цепи противотуманных фар.
- К6 — отвечает за работу реле муфты компрессора кондиционера.
- К7 — работа топливного насоса, катушки зажигания.
- К8 — электрические стеклоподъёмники.
- К9 — пониженная скорость работы вентилятора СО (радиатора).
- К10 — обогрев заднего стекла.
- К11 — регулятор скорости работы вентилятора ОЖ(радиатора).
Также, необходимо удостовериться в работоспособности блока реле под ногами водителя в салоне.
Распиновка салонного реле под ногами водителя:
- 1 — реле, отвечающие за работоспособность и защиту аккумулятора
- 2 — реле прерывателя указателей поворотов
- 3 — реле работоспособности задних противотуманных фонарей
- 4 — реле блокирующее стартер
Вывод
На Chevrolet Lacetti имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне.
Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.
Расположение предохранителей на Chevrolet Lacetti: описание и схема!
Главная » Ремонт Иномарок
Опубликовано: Рубрика: Ремонт ИномарокАвтор: admin
Для того чтобы уверенно чувствовать себя в салоне вашего Шевроле Лачетти вы должны знать самые важные узлы и детали вашего автомобиля. Бывает, неприятную поломку, которая качественным образом сказывается на удобстве и безопасности вашей езды можно устранить, просто поменяв предохранитель в специальном блоке. Возможно, неработающие дворники или погасшие передние огни связаны всего лишь с неисправным предохранителем.
Отметим, что для замены плавких предохранителей не требуются никакие специальные приборы и инструменты. Кроме того, помните, что необходимо использовать только штатные устройства – проволока на перемычках предохранительного блока может привести к большой беде, выведя из строя целый узел автомобиля.
[stextbox id=»grey»]Предохранительный блок Шевроле Лачетти находится в моторном отсеке автомобиля, под капотом.[/stextbox]
| Номер предохранителя | Сила тока в амперах | Электроцепь |
| Еf1 | 30 | Аккумулятора |
| Еf2 | 60 | Тормозного блока ABS |
| Еf3 | 30 | Вентилятора системы отопления |
| Еf4 | 30 | Стартера |
| Еf5 | 30 | Общие цепи предохранителей |
| Еf6 | 20 | Вентилятора охладительной системы |
| Еf7 | 30 | Системы обогрева заднего ветровика |
| Еf8 | 30 | Вентилятора охладительной системы |
| Еf9 | 20 | Стеклоподъемников правой стороны машины |
| Еf10 | 15 | ЭБУ |
| Еf11 | 10 | ЭСУД |
| Еf12 | 25 | Фар и габаритов |
| Еf13 | 15 | Задних фар |
| Еf14 | 20 | Стеклоподъемника левой стороны |
| Еf15 | 15 | Дальнего света |
| Еf16 | 15 | Звукового сигнала |
| Еf17 | 10 | Компрессора системы кондиционирования |
| Еf18 | 15 | Топливного насоса |
| Еf19 | 15 | Ламп освещения салона |
| Еf20 | 10 | Ближнего левого света |
| Еf21 | 15 | Кислородного датчика |
| Еf22 | 15 | Форсунок |
| Еf23 | 10 | Левого габарита |
| Еf24 | 15 | Противотуманных фар |
| Еf25 | 10 | Электропривода зеркал |
| Еf26 | 15 | Центрального замка |
| Еf27 | 10 | Ближнего правого света |
| Еf28 | 10 | Правого габарита |
| Еf29,30,31 | 10 | Резервный |
Кроме того, в Chevrolet Lacetti имеется и предохранительный блок, расположенный в салоне автомобиля.
Он доступен после открытия двери водителя с левой стороны приборной панели.
0 766 просмотров
Понравилась статья? Поделиться с друзьями:
Предохранители Шевроле Лачетти — АвтоТачки
Всего на Шевроле Лачетти 2 блока предохранителей: в салоне и в моторном отсеке (рядом с аккумулятором).
Блок предохранителей в кабине расположен с левой стороны приборной панели. Чтобы получить к нему доступ, откройте водительскую дверь и снимите защитный кожух, просто потянув за специальную ручку. На тыльной стороне крышки должна быть табличка с обозначениями предохранителей и предельным номиналом плавкой вставки предохранителя.
| номер | обозначение | Ток, А | Защищенные цепи | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90 9 АИР 9 АИР 014 | 10 | Блок управления электронной подушкой безопасности | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | OSB | 10 | ECM двигателя, ECM автоматической коробки передач*, генератор, датчик скорости автомобиля | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | СИГНАЛ ПОВОРОТА | пятнадцать | Аварийный выключатель, указатели поворота | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | ГРУППА | L0 | Комбинация приборов, ЭБУ автоматического ближнего света*, зуммер, выключатель стоп-сигналов, ЭБУ усилителя руля*, выключатель кондиционера* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | F5 | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | ПРЕДОХРАНИТЕЛЬ ДВИГАТЕЛЯ | 10 | Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения стеклоподъемников, реле включения фар | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 9 0 9 Кондиционер0014 | двадцать | Реле вентилятора кондиционера, переключатель кондиционера, система климат-контроля* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | КРЫША SOLAR | пятнадцать | F9 | СТЕКЛООЧИСТИТЕЛЬ | 25 | Мотор стеклоочистителя, редуктор, переключатель режимов работы стеклоочистителя | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | СВОБОДНЫЕ РУКИ | 10 | 1 1 190 4 | ABS | 10 | Блок управления ABS Блок управления ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | ИММОБИЛИЗАТОР | 10 | Иммобилайзер, охранная сигнализация, датчик дождя | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 4 | Аварийный выключатель | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | АНТИ-ВОР | пятнадцать | 10001410 | Аудиосистема, часы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | ДОПОЛНИТЕЛЬНЫЙ РАЗЪЕМ | пятнадцать | Дополнительный выход | 40013 900 EASIER | пятнадцать | Предохранитель прикуривателя | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | ЗАДНЯЯ ЧАСТЬ | 10 | Выключатель света заднего хода, переключатель режимов автоматической коробки передач* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ | пятнадцать | Реле включения задних противотуманных фар, реле освещения приборов и органов управления, габаритное освещение | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | ATC/CLOCK | пятнадцать | Часы, система климат-контроля*, переключатель кондиционера* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| АУДИО | пятнадцать | Аудиосистема | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | ИММОБИЛАЙЗЕР | 10 | Иммобилайзер 15 | 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Когда открываешь крышку, внутри находится инструкция по эксплуатации с обозначением и расположением предохранителей.| номер | обозначение | номер по каталогу | назначение реле | Подсветка приборов и элементы управления | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| два | СИГНАЛЬНОЕ РЕЛЕ | 961 | Звуковой сигнал | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | ГЛАВНОЕ РЕЛЕ | 961 | Главное реле / реле зажигания | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | РЕЛЕ ФАР | 961 | Блок-фары | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | РЕЛЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАРОВ
|
