Мазда 3 2019 схема предохранителей: Предохранители Mazda 3 bk и реле с описанием и схемами блоков
Предохранители Mazda 3 bk и реле с описанием и схемами блоков
МаздаКомментарии: 7Mazda 3 bk (1 поколение) выпускался в 2003, 2004, 2005, 2006, 2007 и 2008 году с двигателями объёмом 1,6 1,4 и 2,0 литра. За это время модель прошла рестайлинг. В данной статье вы найдёте описание предохранителей и реле Мазда 3 бк со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Количество элементов в блоках и их назначение может отличатся и зависит от года выпуска и уровня оснащения Вашего Мазда 3
Не то поколение?
Описание Мазда 3 бл (2 поколение)
Описание Мазда 3 бм (3 поколение)
Блок в салоне
Блок предохранителей и реле в салоне мазда 3 находится под бардачком.
Для доступа надо убрать защитную крышку (1), повернуть винты (2) и блок опустится вниз.
Доступ к блоку
Фото – пример

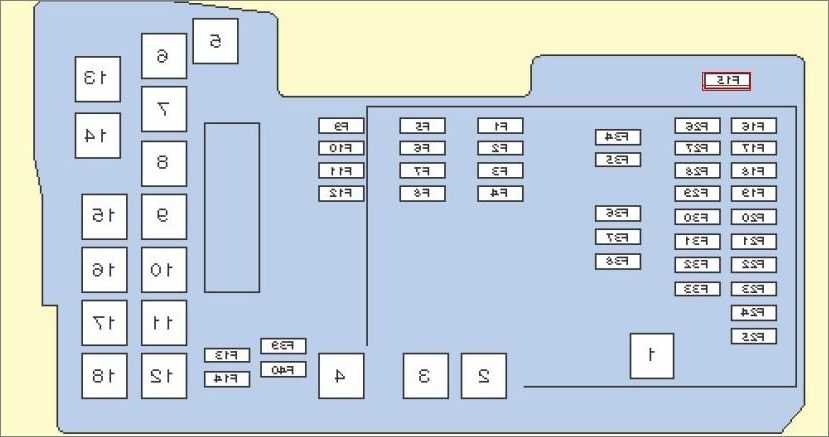

Схема
Описание предохранителей
| F37 | 15А D/LOCK 2 – Система двойной блокировки замков |
| F38 | 10А STOP LAMP/ HORN – Предохранитель стоп-сигнала, звуковой сигнал |
| F39 | 10А HEAD HIGH L – Фара дальнего света (левая) |
| F40 | 10А HEAD HIGH R – Фара дальнего света (правая) |
| F41 | Резерв |
| F42 | Резерв |
| F43 | 15А CIGAR – Прикуриватель |
| F44 | 7,5А RADIO – Аудиосистема |
| F45 | 10А MIRROR – Предохранитель электрического привода регулировки зеркал заднего вида |
| F46 | 7,5А TAILR – Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака |
| F47 | 10А OBD – Защита различных электрических цепей |
| F48 | Резерв |
| F49 | 20А TR – LOCK – Трансмиссия |
| F50 | питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация |
| F51 | головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла |
| F52 | 20А SUN ROOF – Вентиляционный люк в крыше |
| F53 | 20А WASHER – Очиститель и омыватель ветрового стекла |
| F54 | Резерв |
| F55 | 30А P/WIND R – Выключатель стекло подъемника (правый) |
| F56 | 30А P/WIND L – Выключатель стекло подъемника (левый) |
| F57 | 7,5A ALARM – Охранная сигнализация |
| F58 | 7,5A M/DEF – Электрические обогреватели наружных зеркал |
| F59 | Резерв |
| F60 | 15А HEAD LOW R – Фара ближнего света (правая), корректор фар |
| F61 | 15А HEAD LOW L – Фара ближнего света (левая) |
| F62 | Резерв |
| F63 | Резерв |
| F64 | Резерв |
| F65 | 10А SAS – Система подушек безопасности |
| F66 | 10А METER – Приборная панель, противоугонная система (иммобилайзер) |
| F67 | 20А IGNITION – Анти блокировочная система (ABS), противо заносная система (DSC), EHPAS |
| F68 | 20А WIPER – Очиститель и омыватель ветрового стекла |
| F69 | 20А ENGINE – Для защиты различных электрических цепей |
| F70 | 10А IGSIG – Предохранитель автоматического стеклоочистителя, выключателя стекло подъемника |
| F71 | Резерв |
| F72 | Резерв |
| F73 | Резерв |
| F74 | 20А SEAT WARM – Подогреватели сидений |
| F75 | 25А D/LOCK 1 – Центральный электрический замок |
| F76 | 10А АС – Кондиционер воздуха, блок управления отопителем |
| F77 | 30А P/WIND L – Выключатель стекло подъемника (левый) |
| F78 | 30А P/WIND R – Выключатель стекло подъемника (правый) |
| F79 | 10А BACK – Фонари заднего хода |
| F80 | 7,5А SUN ROOF – Вентиляционный люк в крыше |
| F81 | 7,5А TAILL – Задний габаритный фонарь (левый), передний габаритный фонарь (левый) |
| F82 | 7,5А ILLUMI – Предохранитель подсветки панели управления |
| F83 | Резерв |
| F84 | Резерв |
| F85 | Резерв |
| F86 | Резерв |
За прикуриватель отвечает предохранитель номер 43 на 15А.
Ещё один или несколько предохранителей может устанавливаться в блоке под капотом.
Ещё один или несколько предохранителей может устанавливаться в блоке под капотом.Блок под капотом
Расположен в левой части моторного отсека под защитной крышкой.

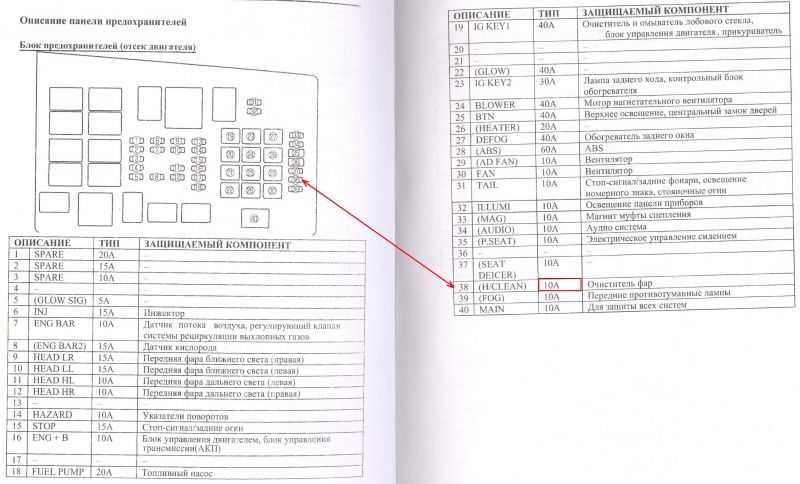

Схема
Назначение предохранителей
| F1 | 40А FAN – Вентилятор охлаждения |
| F2 | 80А P/ST – EH PAS (рулевой усилитель) |
| F3 | 40А P/ST – Защита различных электрических цепей |
| F4 | 40А HEAD – Предохранитель передних фар |
| F6 | 60А GLOW – Свечи накаливания |
| F7 | 30А ABS1 – Анти блокировочная тормозная система (ABS), противозаносная система (DSC) |
| F8 | 20А ABS2 – Анти блокировочная тормозная система (ABS), противозаносная система (DSC) |
| F9 | 30А ENGINE – Защита различных электрических цепей |
| F10 | Резерв |
| F11 | 30А IGKEY1 – Выключатель зажигания |
| F12 | 20А STARTER – Муфта стартера |
| F13 | 30А IGKEY2 – Выключатель зажигания |
| F14 | 30А GLOW1 – Свечи накаливания |
| F15 | 40А HEATER – Вентилятор салона |
| F16 | 30А GLOW 2 – Свечи накаливания |
| F17 | 40А DEFOG – Электрический обогреватель заднего стекла |
| F18 | 30А AUDIO – Аудиосистема (автомобили, оснащенные аудиосистемой BOSE) |
| F19 | 10А ABSIG – Анти блокировочная тормозная система (ABS), противо заносная система (DSC) |
| F20 | 15А FOG – Передние противотуманные фары |
| F21 | 15А HORN – Звуковой сигнал |
| F22 | 10А DRL – Дневное освещение |
| F23 | 20А H/CLEAN – Предохранитель омывателя фар, подогревателя топлива |
| F24 | 15А F/PUMP – Топливный насос |
| F25 | 10А P/ST IG – Предохранитель рулевого усилителя (ГУР) |
| F26 | 10А A/C MAG – Кондиционер воздуха |
| F27 | 15А ALT/TCM 1GA – Генератор/ Блок управления противо буксовочной системой |
| F28 | 10А GLOWSIG – Прикуриватель |
| F29 | P. OUTLET – Питание дополнительных розеток |
| F30 | 10А ENG+B – Блок РСМ, блок управления дозированием и подачей топливной присадки |
| F31 | 15А ROOM – Плафоны освещения салона |
| F32 | 10А ENG BAR 4 – Датчики концентрации кислорода |
| F33 | 10А ENG BAR 3 – Датчики концентрации кислорода |
| F34 | 10А EGIINJ – Предохранитель форсунки |
| F35 | 10А ENG BAR 1 – Защита различных электрических цепей |
| F36 | ENG BAR 2 – Блок РСМ, топливный насос |
Обозначение реле
R1 | Реле ПТФ |
R2 | Реле клаксона |
R3 | Реле обогрева заднего стекла |
R4 | ETV цепь |
R5 | Реле подогрева топлива (дизель) |
R6 | Реле топливного насоса |
R7 | Не используется |
R8 | Не используется |
R9 | Реле омывателя фар |
R10 | Реле вентилятора |
R11 | Реле кондиционера |
R12 | Резерв |
R13 | Реле стартера |
R14 | Реле системы управления двигателем. |
У нас на канале мы так же подготовили виде по данной статье. Смотрите и подписывайтесь.
Есть чем дополнить материал – пишите в комментарии. Спасибо.
Мазда 3 предохранитель генератора
Главная » Разное » Мазда 3 предохранитель генератора
| Номер (см. фото) | Ток, А | Защищаемая цепь |
| 37 | 15 | Центральный замок |
| 38 | — | Резерв |
| 39 | 10 | Левая фара дальнего света |
| 40 | 10 | Правая фара дальнего света |
| 41 | — | Резерв |
| 42 | — | Резерв |
| 43 | 15 | Прикуриватель |
| 44 | 7,5 | Аудиосистема |
| 45 | 10 | Электропривод зеркал |
| 46 | 7,5 | Правые габариты |
| 47 | 10 | Диагностический разъем |
| 48 | — | Резерв |
| 49 | 20 | Цепь замка зажигание |
| 50 | 10 | ЭБУ электрооборудованием |
| 51 | 15 | Аварийная сигнализация и указатели поворота |
| 52 | 20 | Электропривод люка в крыше |
| 53 | 20 | Омыватели стекол |
| 54 | Резерв | |
| 55 | 30 | Правые электростеклоподъемники |
| 56 | 30 | Левые электростеклоподъемники |
| 57 | 7,5 | Сигнализация |
| 58 | 7,5 | Цепь обогрева стекол |
| 59 | Резерв | |
| 60 | 15 | Ближний свет правой фары |
| 61 | 15 | Ближний свет левой фары |
| 62 | Резерв | |
| 63 | ||
| 64 | ||
| 65 | 10 | Система подушек безопасности |
| 66 | 10 | Иммобилизатор комбинация приборов, система блокировки ключа в замке зажигания |
| 67 | 20 | ABS, система курсовой устойчивости, электронасос гидроусилителя руля |
| 68 | 20 | Очистители стекол |
| 69 | 20 | ЭБУ двигателем |
| 70 | 10 | Замок зажигания |
| 71 | 7,5 | Система подушки безопасности |
| 72 | — | Резерв |
| 73 | — | |
| 74 | 20 | Обогрев сидений |
| 75 | 25 | Центральный замок |
| 76 | 10 | Реле муфты компрессора кондиционера |
| 77 | 30 | Правые передние электростеклоподъемники |
| 78 | 30 | Левые передние электростеклоподъемники |
| 79 | 10 | Фонари света заднего хода приборов и органов управления |
| 80 | 7,5 | Люк в крышке |
| 81 | 7,5 | Левые габариты |
| 82 | 7,5 | Противотуманные фары, подсветка панели приборов и органов управления |
| 83 | — | Резерв |
| 84 | — | |
| 85 | — | |
| 86 | — | |
| R1-R9 | Резерв | |
| R10 | Блокировка перемещения АКПП | |
| R11 | Реле первой скорости переднего стеклоочистителя | |
| R12 | Реле второй скорости переднего стеклоочистителя | |
| R13 | Реле включения дальнего света фар | |
| R14 | Реле включения габаритов | |
| R15 | Резервное место реле | |
| R16 | ||
| R17 | Реле блокировки приводов центрального замка | |
| R18 | Реле разблокировки приводов центрального замка | |
| R19 | Реле заднего стеклоочистителя | |
| R20 | Резервное место реле |
(2010) — схема предохранителей
Все об автомобилях
перейти к содержаниюПоиск
- На главную
- О нас
- Свяжитесь с нами
(2012-2013) — схема предохранителей
Все об автомобилях
перейти к содержаниюПоиск
- На главную
- О нас
- Свяжитесь с нами
(2006) — схема предохранителей
Все об автомобилях
перейти к содержаниюПоиск
- На главную
- О нас
- Свяжитесь с нами
Схема блока предохранителей реле Mazda 3 bm с назначением и расположением
Mazda 3 bm (3 поколение) 2014, 2015, 2016, 2017, 2018, 2019 годов выпуска и поставки по всему миру.
В данной публикации вы найдете обозначения предохранителей и реле Мазда 3 бм со схемами коробок, фото примерами исполнения и их расположением. Отдельно отметим предохранитель прикуривателя.
Обозначение может отличаться от показанного. Проверьте свои схемы на обратной стороне защитной крышки или в другой технической документации.
Неверное поколение?
Описание Mazda 3 bk (1-е поколение)
Описание Mazda 3 bl (2-е поколение)
Блок предохранителей в моторном отсеке
Расположен внизу левой стойки, со стороны водителя, за защитной крышкой. Чтобы получить доступ к блоку, его необходимо переместить в направлении стрелки.
Например
Схема
Назначение
| 1 | 30A P.Seseat D — Регулировка сидений |
| 2 | 25а D.Lock — Центральная блокировка |
| 3 | seats |
| 5 | 15A R. OUTLET3 – Additional power sockets |
| 6 | 15A SRS2 / ESCL – Seat load sensor |
| 7 | 10A SUNROOF – Luke |
| 8 | 7.5A M.DEF – Heated rear-view mirrors |
| 9 | 15А R.OUTLET1 – Additional power sockets |
| 10 | 7,5А MIRROR – Adjustment of mirrors |
| 11 | 15A F.Outlet — Сигарета LIGHTER |
| 12 | 7,5A в IND — Индикатор переключения передач автоматической коробки передач |
| 13 | Забаз0034 Резерв |
| 15 | Резерв |
Предохранитель №11 на 15А отвечает за прикуриватель.
Блок предохранителей в моторном отсеке
Расположен с левой стороны моторного отсека, рядом с аккумуляторной батареей.
Для доступа снять крышку
Обозначение
Схема
Обозначение
| 1 | 1500340035|||
| 2 | 20А H / L HI – High beam headlamps | ||
| 3 | 20А H / CLEAN – Headlight washer | ||
| 4 | 10A STOP – Brake lights | ||
| 5 | 15A Комната — Дополнительный свет (наложения) | ||
| 6 | 7,5A ENG + B — Система управления двигателями | ||
| 7 | Топливо тепло — топливо | ||
| 8 | 25. указатели поворота | ||
| 30A ABS / DSCS — ABS, Система управления динамической стабильностью | |||
| 10 | 7,5A Meter2 — прибор | ||
| 11 | 7.7A | ||
| 11 | 7 7.7A | ||
| 11 | 7 7. 7.7A 7.7A 2 7.7A 2 7.7A 77A 2 7.73A 2 70033 — AUDIO2 — AUDIO2 — AUDIO 2 70033 3. | ||
| 12 | 25A BOSE — аудиосистема Bose® (при наличии) | ||
| 13 | 15A AUDIO1 — аудиосистема первый вариант | ||
| 14 EL 9 топливный насос, | 0035|||
| 15 | 15A HID R DRL — правая фара (RH) * 1, дневные ходы. | ||
| 18 | 15A Хвост- задние фонари, светильники для номерного знака, светильник парковки, фонари с передним боковым маркером | ||
| 19 | Резерв | ||
| 20 | 15.0035 | ||
| 21 | 15А R.WIPER – Rear wiper | ||
| 22 | 7. 5A A / C – Air Conditioning | ||
| 23 | 15A ENGINE3 – Engine management system | ||
| 24 | 15A ENGINE2 — Система управления двигателями | ||
| 25 | 15A Engine1 — Система управления двигателями | ||
| 26 | 5A Glow SIG — управление двигателем | ||
| 27 | 20A EVVT — EVENTARY MANEGENTION.0035 | ||
| 28 | . – Cooling fan | ||
| 32 | 30А P.WINDOW1 – Power windows | ||
| 33 | 15A H / L LOW R – Low beam headlamp, right (RH) * 2 | ||
| 34 | 15A H / L LOW L HID L — Фара левая (LH) * 1, Фара ближнего света левая (LH) * 2 | ||
| 35 | protection of various circuits | ||
| 37 | Reserve | ||
| 38 | 40А ADD FAN DE – Cooling fan | ||
| 39 | 40A DCDC DE – To protect additional circuits | ||
| 40 | 7. 5A SRS1 — подушка безопасности | ||
| 41 | 15А ДВИГАТЕЛЬ. IG1 – Система управления двигателем | ||
| 42 | 15A C/U IG1 – Для защиты различных цепей | ||
| 43 | Резерв | ||
| Позиция | Описание | Номинал предохранителя [A] | Защищенный компонент |
| 1 | DCDC*1 | — | — |
| ВЕНТИЛЯТОР 2*2 | 40 | Вентилятор охлаждения* | |
| 2 | ДВИГАТЕЛЬ ГЛАВНЫЙ | 40 | Система управления двигателем |
| 3 | БТН 1 | 50 | Для защиты различных цепей |
| 4 | MAG кондиционера | 7,5 | Кондиционер |
| 5 | В/Д HI | 20 | Фара дальнего света |
| 6 | Противотуманные фары | 15 | Противотуманные фары* |
| 7 | Г/Л ПРОМЫВКА | — | — |
| 8 | ЛЮК | 15 | Люк* |
| 9 | НАГРЕВАТЕЛЬ*1 | 40 | Кондиционер |
F. DEF RH*2 | — | — | |
| 10 | ЭВВТ*1 | 20 | Система управления двигателем |
| F.DEF левый*2 | — | — | |
| 11 | ВЕНТИЛЯТОР 1 | 40 | Охлаждающий вентилятор* |
| 12 | КОМНАТА | 15 | Верхние фонари |
| 13 | ТСМ | 15 | Система управления коробкой передач* |
| 14 | ДСК | 20 | Система динамического контроля устойчивости* |
| 15 | БТН 2 | 7,5 | Для защиты различных цепей |
| 16 | НА НАСОС | — | — |
| 17 | ПТК*1 | — | — |
| НАГРЕВАТЕЛЬ*2 | 40 | Кондиционер | |
| 18 | ИНЖ | 30 | Система управления двигателем* |
| 19 | Р. ДЕФ | 30 | Обогреватель заднего стекла |
| 20 | ИГКИ 2 | 40 | Для защиты различных цепей |
| 21 | ИГКИ 1 | 40 | Для защиты различных цепей |
| 22 | СИГНАЛ | 15 | Звуковой сигнал |
| 23 | СТОП | 15 | Стоп-сигналы |
| 24 | АНГ+Б | 10 | Система управления двигателем |
| 25 | ТОПЛИВНЫЙ НАСОС | 25 | Топливная система |
| 26 | АБС | 40 | АБС |
| 27 | ПОДОГРЕВ СИДЕНЬЯ | 20 | Обогрев сиденья* |
| 28 | ЭХПАС | 80 | Усилитель рулевого управления |
| 29 | — | — | — |
| 30 | АБС ИГ | 7,5 | АБС |
| 31 | СВС | 7,5 | Подушка безопасности |
| 32 | H/L LO RH | 15 | Фара ближнего света (правая) |
| В/Д LO LH | 15 | Фара ближнего света (левая) | |
| 34 | ИЛЛЮМ | 7,5 | Подсветка панели приборов |
| 35 | ХВОСТ | 15 | Задние фонари, Габаритные огни, Освещение номерного знака |
| 36 | АНГЛИЙСКИЙ ИНЖ | 15 | Система управления двигателем |
| 37 | РУССКАЯ БАР | 15 | Система управления двигателем |
| 38 | АНГЛИЙСКИЙ ИНЖ*1 | Система управления двигателем | |
| БАР 2*2 | 20 | Система управления двигателем | |
| 39 | EHPAS IG*1 | — | — |
| ЭТВ*2 | 15 | Система управления двигателем | |
| * Некоторые модели *1 SKYACTIV-G 2. *2 MZR 2.0, MZR 2.3 DISI Turbo и MZR 2.5 | |||
Блок предохранителей (со стороны пассажира)
Mazda 3 – блок предохранителей –со стороны пассажира
| Позиция | Описание | Номинал предохранителя [A] | Защищенный компонент |
| 1 | БОСЕ | — | — |
| 2 | P СИДЕНЬЕ | 30 | Сиденье с электроприводом* |
| 3 | П.ВЕТЕР | 30 | Электрический стеклоподъемник |
| 4 | ЗАМОК D | 25 | Электродвигатель дверного замка |
| 5 | — | — | — |
| 6 | — | — | — |
| 7 | ЕСКЛ | — | — |
| 8 | САС | 15 | Подушка безопасности |
| 9 | — | — | — |
| 10 | ОПАСНОСТЬ | 15 | Аварийная сигнализация, указатели поворота |
| 11 | СЧЕТЧИК | 15 | Комбинация приборов |
| 12 | ВЫПУСК | 15 | Дополнительные розетки |
| 13 | Р СТЕКЛООЧИСТИТЕЛЬ | 15 | Стеклоочиститель и омыватель заднего стекла* |
| 14 | СИГАРА | 15 | Дополнительные розетки |
| 15 | — | — | — |
| 16 | НАГРЕВАТЕЛЬ | 10 | Кондиционер |
| 17 | ЗЕРКАЛО | 10 | Зеркало управления питанием |
| 18 | СТ СИГ | 10 | Система управления двигателем |
| 19 | — | — | — |
| 20 | АУДИО | 7,5 | Аудиосистема |
| 21 | М. |
