Подвеска МакФерсон — что это такое?

Подвеска является одной из самых важных элементов в конструкции современного автомобиля. Именно подвеска, известная также как система подрессоривания, служит связующим звеном между несущей частью кузова и колесами машины. Сложные узлы и механизмы подвески призваны не только надежно соединить, но и передать на кузов силы, возникающие при контакте колес с дорожным покрытием. Благодаря правильному функционированию подвески обеспечиваются оптимальное положение колёс по отношению к раме или кузову, а также требуемая плавность хода автомобиля. В процессе развития автомобилестроения устройство подвески претерпело множество изменений. Значительный рост скоростей и высокие требования к управляемости и устойчивости привели к созданию системы, получившей название McPherson.

История вопроса

Технологичная подвеска получила свое наименование благодаря изобретателю Эрлу МакФерсону, трудившемуся в компании Ford в 40-е годы XX века. Именно его разработка была впервые использована при создании серийной модели Ford Vedette в 1948 году.

Примечательно, что до этого инженер работал на автогиганта General Motors, однако, там его изобретения не оценили по достоинству и МакФерсон покинул компанию.

Известно, что подвески подобного типа, но без поперечного рычага использовались в автомобилестроении еще в 20-х годах XX века. Инженер итальянского концерна Fiat Гуидо Форнац даже запатентовал в 1925 году схему аналогичной подвески в США. А спустя почти пятнадцать лет американец МакФерсон существенно доработал знакомый механизм и воплотил его в металле.

Новая по тем временам система имела важный недостаток — ресурс телескопических стоек был невелик. Развитие ученой мысли привело к открытию более прочных сплавов, и проблема была решена. По планам изобретателя подвеска МакФерсон должна была применяться как в передней, так и в задней части авто, но после продолжительной дискуссии, более востребованной была признана традиционная схема. Аналогичный вариант подвески задних колес был использован в 1957 году при разработке модели Lotus Elite.

В честь конструктора Колина Чепмена подвеска, устанавливаемая на заднюю ось, получила название Chapman.

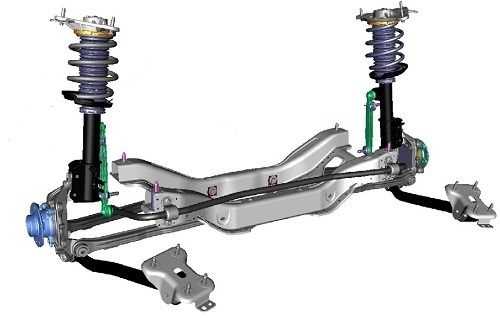

Устройство подвески МакФерсон

Основой конструкции подвески МакФерсона является массивная амортизационная стойка, расположенная на одной оси с подвижной пружиной амортизатора. Именно поэтому такой тип подвески иногда зовется «качающейся свечой». Опорой всей системе служит подрамник, который жестко крепится к кузову, в том числе с помощью так называемых сайлентблоков. Специальные металлические шарниры имеют резиновую втулку, способную смягчать колебания и устранять шум, передающиеся при взаимодействии одной детали подвески с другой.

Необходимую жесткость конструкции придают поперечные рычаги, зафиксированные на подрамнике. Поворотный кулак, в свою очередь, обеспечивает отличную управляемость, ведь именно он шарнирным соединением связан с рулевой тягой автомобиля. Кстати, с другой стороны поворотный кулак имеет специальное крепление в виде шаровой опоры, соединяющее его с поперечным рычагом.

Не менее важную задачу в механизме подвески решает стабилизатор поперечной устойчивости, способный регулировать величину бокового крена. «Растяжки» или реактивные тяги стабилизатора крепятся к амортизационной стойке в точке соединения с поворотным кулаком. Благодаря четкому разделению функций каждого из элементов конструкции передняя подвеска обеспечивает мягкую, комфортную и безопасную езду на автомобиле любой марки.

На сегодняшний день крупнейшими производителями автомобилей придумано несколько разновидностей подвески МакФерсона. Например, в системе подрессоривания легендарного Porsche-911 пружину амортизатора заменяет торсион, позволяющий уменьшить высоту всей конструкции. Существуют также подвески, где амортизационная стойка с пружиной представляют собой единый элемент системы, а не две отдельные детали. Несмотря на разнообразие вариантов исполнения, любая подвеска типа МакФерсон является независимой, то есть положение одного колеса в вертикальной плоскости не сказывается на расположении другого.

Преимущества и недостатки системы МакФерсон

Популярность подвески данного типа невозможно переоценить. Конструкция МакФерсон устанавливается на огромном количестве автомобилей по всему миру. Однако, как и любой сложный механизм, подвеска МакФерсон имеет свои плюсы и минусы.

Плюсы:

1. Низкие затраты на производство по сравнению с аналогичными системами на двойных поперечных рычагах;
2. Большой эксплуатационный ресурс верхней опоры амортизационной стойки, сконструированной в виде подшипника качения;
3. Компактные размеры и сравнительно небольшой вес обеспечивают отличные динамические характеристики, даже автомобилям с двигателями средней мощности;
4. Легкая диагностика неисправностей: легкое постукивание и неустойчивость автомобиля при движении на высокой скорости говорит об износе деталей подвески.

Минусы:

1. Потеря устойчивости при движении на высокой скорости и при резком торможении. Причиной неустойчивости является существенное изменение положения колеса по вертикальной оси вследствие увеличения, либо уменьшения хода амортизатора;
2. Подвеска МакФерсон не предназначена для эксплуатации в условиях бездорожья. При езде по плохой дороге разрушаются детали крепления стоек, в результате на брызговике крыла образуются так называемые усталостные трещины, начинается процесс коррозии;
3. Постоянное давление вредит амортизационным стойкам, поэтому подвеска МакФерсон не выдерживает больших нагрузок. Таким образом, данный тип подвески не подходит для эксплуатации на спортивных, грузовых машинах, а также внедорожниках и автомобилях с рамной конструкцией;
4. Относительно сложный ремонт. Сложная конструкция подвески не позволяет точечно заменить износившуюся деталь. Сотрудникам СТО приходится полностью разбирать систему, что увеличивает время и стоимость ремонта.

Несмотря на то, что инженеры-конструкторы постоянно дорабатывают и совершенствуют механизмы подвески, при покупке автомобиля с «МакФерсоном» следует учитывать пределы его технических возможностей. Внимательный подход к изучению характеристик позволит избежать дорогостоящего ремонта и преждевременной замены стоек амортизаторов и других деталей конструкции.

Большинство легковых автомобилей среднего ценового сегмента сегодня оснащены подвеской МакФерсон. Например, известные седаны Volkswagen и KIA, а также популярные бюджетные хэтчбеки марок Ford и Renault оборудованы различными вариантами подвески этого типа.

Официальные сервисные центры Группы компаний FAVORIT MOTORS оказывают высококачественные услуги по диагностике, ремонту и техническому обслуживанию автомобилей различных марок. Квалифицированные сотрудники и современное оборудование позволяют нам осуществлять работы любой сложности в короткие сроки и по доступным ценам. Не подвергайте риску себя и своих близких — при любой неисправности автомобиля, обращайтесь только к профессионалам!

Подвеска МакФерсон (MacPherson) — autoleek

Подвеска MacPherson является одной из самых распространенных на автомобилях, хотя она преимущественно используется на моделях бюджетной и средней ценовой категории. У этого вида составляющей ходовой части несколько названий – «качающаяся свеча», на направляющих стойках, подвеска Чепмена. Но наиболее она известна как подвеска МакФерсон. Она относится к так называемому независимому типу, то есть перемещения колес, установленных на одной оси, не оказывает никакого влияния друг на друга.

Подвеска МакФерсон — универсальная и может применяться как на передней, так и на задней оси. Примечательно, что за рубежном подвеска, установленная спереди носит название МакФерсон, а сзади – Чепмен, хотя конструктивно они идентичны.

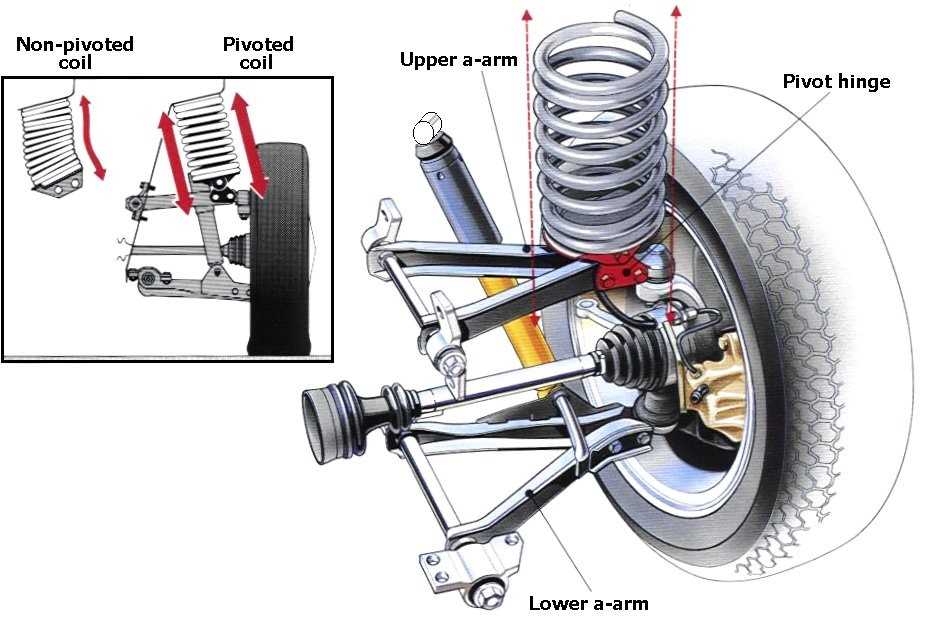

Виды подвесок автомобиля

В основе подвески MacPherson лежит двухрычажная независимая подвеска. Но при этом между ними есть существенные конструктивные различия. Также стоит отметить, что использовать название «качающаяся свеча» для этого типа тоже не совсем правильно, поскольку «свечка» — это отдельный вид, использовавшийся ранее, но не получивший широкого распространения. Если в общем, рассмотреть, то МакФерсон – это симбиоз двухрычажной подвески и «свечи».

Устройство подвески

Широкое распространение подвеска MacPherson получила благодаря очень простому устройству с небольшим количеством составных частей.

Конструкция ее включает в себя:

• Кронштейны кузова или подрамник;
• Нижний рычаг;
• Амортизационная стойка;
• Верхняя опора;
• Элементы, обеспечивающие подвижные соединения (резинотехнические элементы, шаровые опоры).

Это компоненты только одного колеса. На одной оси для двух ее колес используется два комплекта перечисленных составляющих. Но есть еще один компонент, соединяющий подвески левого и правого колес – стабилизатор поперечной устойчивости, который своими концами прикрепляется к стойкам или рычагам, а в центральной части к подрамнику или кузову.

Элементы подвески МакФерсон

Устройство подвески МакФерсона очень простое. В нижней части ступица колеса прикреплена подвижным соединением к кузову посредством поперечного нижнего рычага. К ступице также крепиться вертикально расположенная амортизационная стойка (хотя и не строго вертикально, а под определенным углом). В верхней части эта стойка упирается в кузов и крепиться к нему посредством опоры.

Вот и вся конструкция этой независимой подвески.

Поворотный кулак со ступицей

Теперь немного по каждому составному элементу подвески. Для крепления к кузову в нижней части предусмотрены кронштейны, представляющие собой обычные проушины, к которым посредством болтового соединения крепятся поперечные рычаги. Но чтобы обеспечить уменьшенную передачу вибрации на кузов, крепление рычага делается через резинометаллические проставки – сайлент-блоки. Кронштейны эти могут быть сделаны как на самом кузове, так и на подрамнике – трубной конструкции, крепящейся к несущей части.

В самой простой версии этой подвески используется всего один нижний поперечный рычаг, крепящийся одним концом через сайлент-блок к кузову, а вторым посредством шаровой опоры – к ступице. Дополнительно к этому рычагу присоединяется стабилизатор, тоже через сайлент-блок. Но такая конструкция не обеспечивает должной жесткости относительно продольного смещения колеса.

Поэтому более современные подвески МакФерсона используют либо два поперечных рычага, установленных под определенным углом относительно друг друга, либо один, но А-образный. Такое решение несколько увеличивает количество точек крепления, а значит, и мест, в которых может появиться вибрация, но зато обеспечивается должная фиксация колеса от продольного смещения. В таких конструкциях стабилизатор если и крепиться к рычагу, то не напрямую, а посредством специальной стойки. Но очень многие автопроизводители фиксируют концы стабилизатора к корпусу стойки через тяги.

Амортизационная стойка является главным элементом подвески МакФерсона, поскольку в ее задачу входит гашение колебательных движение и максимально возможное снижение их передачи на кузов. Состоит она из корпуса, посредством которого она крепиться к ступице, пружины и амортизатора. Классической является схема стойки, в которой амортизатор с корпусом располагаются внутри пружины, хотя есть и конструкции с вынесенной пружиной.

Устройство газомасляной стойки MacPherson

В верхней части стойка крепиться посредством специальной опоры, в которую упирается пружина. Зачастую в конструкции опоры используется подшипник, который обеспечивает возможность вращения стойки вокруг оси. Чем достигается еще одно положительное свойство этого вида подвески – возможность использования ее в качестве поворотного кулака.

Как она функционирует

Работает подвеска МакФерсона так: при наезде на неровность, колесо вертикально смещается относительно кузова и это обеспечивает стойка (за счет сжатия пружины) и рычаг, крепящийся подвижными соединениями к ступице и несущей части.

Пружина воспринимает усилие, но она не способна его быстро загасить, и здесь в работу вступает амортизатор, который и поглощает всю энергию.

Во время наезда на неровность также возникает усилие, которое старается сместить само колесо в продольном направлении. С таким негативным действием «борются» два рычага, установленных под углом или же один А-образный, у которого две вершины крепятся к кузову и только одна – к ступице.

После преодоления неровности, пружина принимает исходное положение, из-за чего колесо, относительно кузова, выравнивается.

При преодолении неровностей оба колеса смещаются независимо друг от друга. Но при этом подвеска не способна полностью поглотить все усилия и часть их все же передается на кузов. При этом возникает вероятность раскачивания несущей части, если оба колеса движутся по неровности.

Чтобы этого не произошло и используется стабилизатор поперечной устойчивости, соединяющий две независимые подвески одной оси. Он представляет собой обычный торсион и за счет возникновения сил, противодействующих скручиванию, он способен погасить колебательные движения кузова.

Положительные и негативные качества

Широкое распространение подвеска МакФерсона получила по ряду положительных качеств:

• Дешевизна производства. Малое количество составных частей делает этот тип подвески один из самых недорогих;
• Надежность. Простота конструкции обеспечивает достаточно большой ресурс;
• Универсальность. Эта подвеска хорошо работает как спереди (за счет использования стойки в качестве поворотного кулака), так и сзади;
• Сниженная нагрузка на некоторые подвижные элементы. Все основные усилия на себя принимает стойка, сайлент-блоки и шаровые опоры же обеспечивают подвижность соединения, поэтому им свойственен большой ресурс;
• Малые размеры. Малое количество составных частей позволяет использовать такую подвеску даже на самых компактных автомобилях;
• Большой ход подвески. Благодаря этому при преодолении больших неровностей вероятность пробоя подвески и передачи ударного усилия на кузов снижена;

Несмотря на все достоинства это не делает подвеску МакФерсона идеальным вариантом для использования на авто, поскольку недостатков у нее тоже немало:

• Ухудшенная кинематика. При больших ходах стойки углы развала-схождения не придерживаются и меняются в очень широком диапазоне. Изменение же их сопровождается снижением управляемости и устойчивости авто, а также повышенным износом шин;
• Надобность в усилении кузова в верхней точке крепления стойки. В этой части на кузов воздействуют достаточно большие нагрузки, что приводит к появлению трещин, возникновению коррозии;
• Высокая нагруженность стойки. Из-за этого ресурс этой составляющей значительно снижается;
• Сложность обслуживания стойки. Для проведения обслуживания и замены ее составных частей приходится этот элемент конструкции полностью извлекать, а для разборки потребуется специальный инструмент;
• Повышенная шумность работы. Из-за этого подвеску МакФерсона не используют на премиумных авто, отдавая предпочтения многорычажному типу, обеспечивающему большую плавность хода и бесшумность.

И хоть негативных качеств у МакФерсона достаточно много, она пока является одним из лучших вариантов независимой подвески.

Подвеска Toyota Corolla

Она очень проста, надежна и дешева, что и делает ее популярной. Доказательством тому является тот факт, что все совершенствования касаются лишь доработок составных частей, а не переделки самой подвески.

Так, передовыми разработками для улучшения работы этой подвески являются разве что установка гидропневматического амортизатора, дающего возможность изменять жесткость, и установки дополнительного шарового шарнира (верхнего), что позволяет использовать один из них в качестве направляющего, а второй — рулевого. Это в свою очередь сказывается на повышении управляемости при движении по неровностям.
