Замена стеклоочистителя lada 2110 (ваз 2110)

Содержание:

  1. Устройство приборов
  2. Почему не работают дворники
  3. Ремонт стеклоочистителя
  4. Альтернативные решения
  5. Этапы доработки

Если на улице идет снег или дождь, дворники становятся незаменимыми элементами автомобиля.

Элементы дворников для ВАЗ 2110

В нашем материале мы поговорим про механизм дворников ВАЗ 2110, обсудим основные причины их неисправности, вопрос ремонта и поиска альтернативных вариантов стандартным стеклоочистителям.

Устройство приборов


Схема стеклоочистителя

Для начала попробуем понять, как же устроена схема дворников на ВАЗ 2110 и какие компоненты образуют цельный агрегат, именуемый стеклоочистителем.

Почему не работают дворники


В какой-то момент автовладелец может заметить, что у него не работают дворники.

Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

  • Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
  • Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

  • Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом.
    Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
  • Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
  • Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
  • Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Ремонт стеклоочистителя


На практике ремонт дворников на ВАЗ 2110 вовсе не сложный, если вы обладаете хотя бы элементарным опытом в работе с автомобилем и электрической его составляющей.

Откручиваем фиксирующую гайку

Для начала разберемся, как снять дворники на ВАЗ 2110. Конструкция предусматривает несколько крепежей, открутив которые, вы без проблем снимите сами щетки.

А вот с разборкой узла стеклоочистителя все немного сложнее. Разбирается он следующим образом.

  1. Снимите приборную панель.
  2. С левой стороны отыщите реле, которое крепится к кузову. Если оно сломано, ремонтировать не имеет смысла. Просто установите новое реле.
  3. Далее проверьте состояние предохранителя, который отвечает за работу привода стеклоочистителя.
  4. Разберите рулевую колонку, что позволить изучить состояние переключателя. Если на нем повреждена изоляция или имеются другие повреждения, замените агрегат.
  5. Открутите от кузова электромотор, проверьте его в деле. Если поломка не серьезная, можно отремонтировать. Холя лучше сразу заменить его вместе с реле.
  6. Проверьте привод. Не редко на нем ломается шкив, из-за чего устройство приходится менять на новое.
  7. Убедитесь в исправности трапеции. Может потребоваться замена трапеции дворников на ВАЗ 2110, если во время эксплуатации авто ухудшилась смазка устройства, туда попал всевозможный мусор, вода. Если смазка не работает должным образом, пластиковые втулки шарниров изнашиваются, отсюда возникает люфт, и повышается сопротивление при работе устройства. Сама же трапеция служит для передачи усилия от электродвигателя к поводкам стеклоочистителя.

Альтернативные решения


Большинство автовладельцев отечественной «десятки» привыкли менять изношенные и вышедшие из строя стеклоочистители на аналогичные.

Зачастую это происходит потому, что они не видят альтернатив, не знакомы с ними.

Но этот размер может быть увеличен до 530 миллиметров. Больше ставить не рекомендуется, поскольку так стеклоочиститель не сможет эффективно работать, а привод просто не справится с нагрузкой. В итоге слишком длинные щетки становятся причиной появления скрипа и работы с рывками. Плюс на продолжительный срок службы механизмов дворников не рассчитывайте.

Родные стеклоочистители для «десятки» довольно неплохие. Но есть более дорогие, но и более высокоэффективные, качественные устройства.

Сегодня модно использовать бескаркасные дворники, особенно от фирмы Bosch. Их преимущества заключаются в компактности и особом, надежном механизме поводка.

Но как показывает практика, на лобовом стекле ВАЗ 2110, как и других моделей ВАЗ, они выглядят не очень красиво, ибо крепеж на поводок оказывается массивным. Хотя если их немного доработать, получится очень даже хороший результат.

Этапы доработки


Проводка

Выполнить доработку или замену дворников легко. Для этого нужно сделать несколько последовательных шагов:

  • Отключите минусовой провод от аккумуляторной батареи;
  • Потяните на себя дворник;
  • Снимите имеющиеся щетки;
  • При наличии декоративной накладки, уберите ее;
  • Отвинтите болт крепления, тем самым демонтировав старый дворник;
  • Сопоставьте размеры старого и нового очистителя;
  • В идеале, новое устройство не должно превышать старое более чем на 20 миллиметров;
  • Выполните обратную процедуру сборки.

Как видите, поменять стеклоочистители не сложно. А вот с процедурой ремонта все обстоит несколько иначе. Но действуя по инструкции, даже малоопытный владелец ВАЗ 2110 сможет все сделать своими руками.

Не думаю, что кто-то будет спорить с тем, что для безопасного управления автомобилем, необходим хороший обзор. Для этого необходимо, чтобы работал механизм, приводящий в движение щетки,была исправна трапеция дворников, но и сами щетки должны быть в хорошем состоянии и соответствовать времени году.

Погодные ненастья напоминают нам о регулярной замене щеток «дворников». Некоторые производители этих крайне важных деталей, рекомендуют менять щетки один раз в год. Дело в том, что под воздействием окружающей среды, резиновые вставки постепенно высыхают и теряют свою эластичность. Твердая резина работает как скребок, оставляя на стекле разводы и полосы. Проведите пальцем по лезвию резинки, если оно стерлось и затупилось, нужно заменить щетки. Не экономьте на мелочах и перед наступлением слякотной поры смените высохшие или сношенные дворники.

Виды дворников


  • Классические.

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

  • Бескаркасные.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам. В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще.

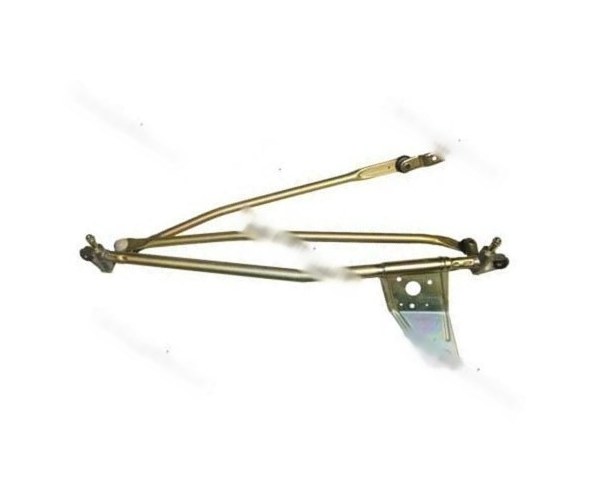

Замена трапеции стеклоочистителя ваз 2110


1. Отсоедините «-» провод аккумулятора. 2. Снимите облицовку и накладку ветрового окна 3. Выньте расширительный бачок

4. Отсоедините фишку двигателя «дворников».

5. Затем ключом «на 10» отверните гайку левого…

…потом правого крепления очистителя к автомобилю, …

6. Открутите болт крепления кронштейна двигателя «дворников».

7. После этого снимите трапецию со шпилек и достаньте ее из корпуса воздуховода.

8. Ключом «на 13» отверните гайку держащюю кривошип.

9. Ключом «на 10» открутите 3-и болта держащих двигатель на кронштейне…

… снимите его.

десяткаТрехскоростная система стеклоочистителей – одна из самых уязвимых в отечественной «десятке». Роль слабого места может исполнить практически любой узел: подрулевой переключатель, реле, предохранители, моторедуктор.

Первый этап: диагностика и устранение неисправностей электрического характера


Каждый владелец десятой модели наверняка замечал доносящиеся от расположенного слева моторедуктора щелчки и шум при активировании стеклоочистительной системы. Поэтому на первоначальном этапе решения вопроса, почему на ВАЗ 2110 не работают дворники, следует обратить внимание именно на характер работы этого агрегата.

Электродвигатель не подает никаких признаков работоспособности – необходимо осмотреть предохранитель F5 в монтажном блоке, расположенном слева под гидрокорректором светового пучка фар. Исправный предохранитель служит в первую очередь индикатором наличия проблем в системе подпитки электропривода.

Идентифицировать неисправный участок поможет мультиметр: необходимо «прозвонить» цепь в режиме сопротивления от предохранителя до моторедуктора и подрулевого рычага, да и сам переключатель. Мультиметр индуцирует ноль: участок исправный, бесконечно большое значение – повод к осмотру клемм и проводов.

Устраняется неисправность следующими действиями:

  • зачистить/обжать клеммы в блоке предохранителей, контактных разъемах подрулевого переключателя и моторедуктора;
  • заменить провода;
  • заменить рычаг на рулевой колонке, активирующий работу стеклоочистителей.

За работу стеклоочистителей по циклам с паузами (I и II положения) отвечает реле К2 типа 524.3747, расположенное в монтажном блоке. Система не работает в прерывистом режиме – повод к детальному осмотру и замене реле. При таких обстоятельствах «грешить» стоит и на подрулевой переключатель.

Следует иметь ввиду! При дефектном реле стеклоочистители совершенно беспрецедентно работают в крайнем третьем положении правого подрулевого переключателя.

Впрочем, неисправное реле далеко не всегда прекращает работу узла в прерывистом режиме. Стеклоочистители могут эффективно выполнять свою функцию в I и II положениях, однако на наличие дефекта в реле будет указывать отсутствие характерных для данных режимов пауз между взмахами щеток.

Попутно, выясняя другие причины, по которым дворники на ВАЗ 2110 в прерывистом режиме не работают с паузами, следует осмотреть концевой выключатель, расположенный на крышке моторедуктора:

  • окисленный слой следует убрать;
  • обгоревшие контакты необходимо очистить;
  • контактные лепестки, при необходимости, стоит подогнуть.

Второй этап решения вопроса, почему на автомобиле ВАЗ 2110 не работают дворники: электромеханические неисправности


Не работающий электродвигатель, отсутствие щелчка и кондиционный предохранитель F5 – комплекс этих обстоятельств вполне может указывать на серьезные неисправности в моторедукторе, часто устраняющиеся заменой узла в сборе:

  • зависшие щетки, обеспечивающие электрическую связь между цепями ротора и статора;
  • загрязненный коллектор, расположенный на роторе электродвигателя;
  • подгоревший коллектор;
  • обрыв в обмотке якоря.

Второй сценарий не менее критический: электродвигатель не включается, при этом либо слышен щелчок, либо выходит из строя предохранитель F5.

Внимание! В этом случае подрулевой переключатель следует немедленно вернуть в базовое нулевое положение.

При наихудшем стечении обстоятельств данные сигналы указывают на короткое замыкание в обмотке электродвигателя и необходимость замены моторедуктора в сборе. Нередко подобная симптоматика подтверждает наличие пустяковых неисправностей: примерзшие щетки или задевающие за детали кузова стеклоочистители. При этом следует крайне осторожно отделить щетки от стекла или выправить геометрию рычага крепления щетки (а возможно и заменить его) соответственно.

Неисправности механического происхождения


механикаЧасто дворники на автомобиле ВАЗ 2110 не работают по причине банального ослабления гайки, прижимающей щеткодержатель к валу трапеции. Восстановить работоспособность системы можно мгновенно, отрегулировав угол расположения щетки и притянув рычаг гайкой.

Об открученной гайке, способствующей передаче крутящего момента от редуктора к трапеции, может сообщить одно из двух событий:

  • электродвигатель сохраняет работоспособность во всех режимах, но обе щетки не двигаются;
  • щетки самопроизвольно прекращают работу в промежуточном положении.

Впрочем, остановка щеткодержателей в произвольном положении может произойти по причине плохого прижатия контактов «концевика» к шестерне моторедуктора или окисления/обгорания этих же контактов. А щетки не в состоянии двигаться еще и после выкрашивания зубьев шестерен, которые не располагают большим ресурсом – ведь они изготовлены из пластмассы.

Итого


Отказ стеклоочистителей может произойти по вполне банальным причинам:

  • cгорел предохранитель F5;
  • окислились или обгорели клеммы соединительных колодок;
  • вышли из строя провода;
  • сломалось реле К5 524.3747;
  • приказал «долго жить» подрулевой переключатель;
  • ослабла гайка, притягивающая кривошип трапеции к шестерне редуктора;
  • открутились гайки крепления рычагов к валам трапеции;
  • щетки примерзли к стеклу.

Нередко дворники на моделях семейства ВАЗ 2110 не работают из-за неисправностей сложного уровня:

Источники

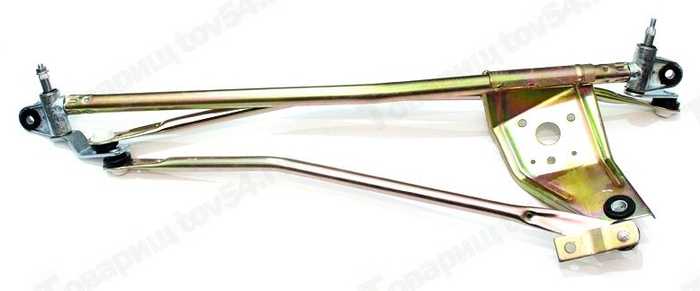

Замена трапеции дворников ваз 2110

Не думаю, что кто-то будет спорить с тем, что для безопасного управления автомобилем, необходим хороший обзор. Для этого необходимо, чтобы работал механизм, приводящий в движение щетки,была исправна трапеция дворников, но и сами щетки должны быть в хорошем состоянии и соответствовать времени году.

Погодные ненастья напоминают нам о регулярной замене щеток «дворников». Некоторые производители этих крайне важных деталей, рекомендуют менять щетки один раз в год. Дело в том, что под воздействием окружающей среды, резиновые вставки постепенно высыхают и теряют свою эластичность. Твердая резина работает как скребок, оставляя на стекле разводы и полосы. Проведите пальцем по лезвию резинки, если оно стерлось и затупилось, нужно заменить щетки. Не экономьте на мелочах и перед наступлением слякотной поры смените высохшие или сношенные дворники.

Своевременно пополняйте запас омывающей жидкости в бочке омывателя. Чтобы избежать отравления ядовитыми порами, покупайте только проверенную жидкость для чисткм стекол.

Виды дворников

  • Классические.

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

  • Бескаркасные.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам. В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще.

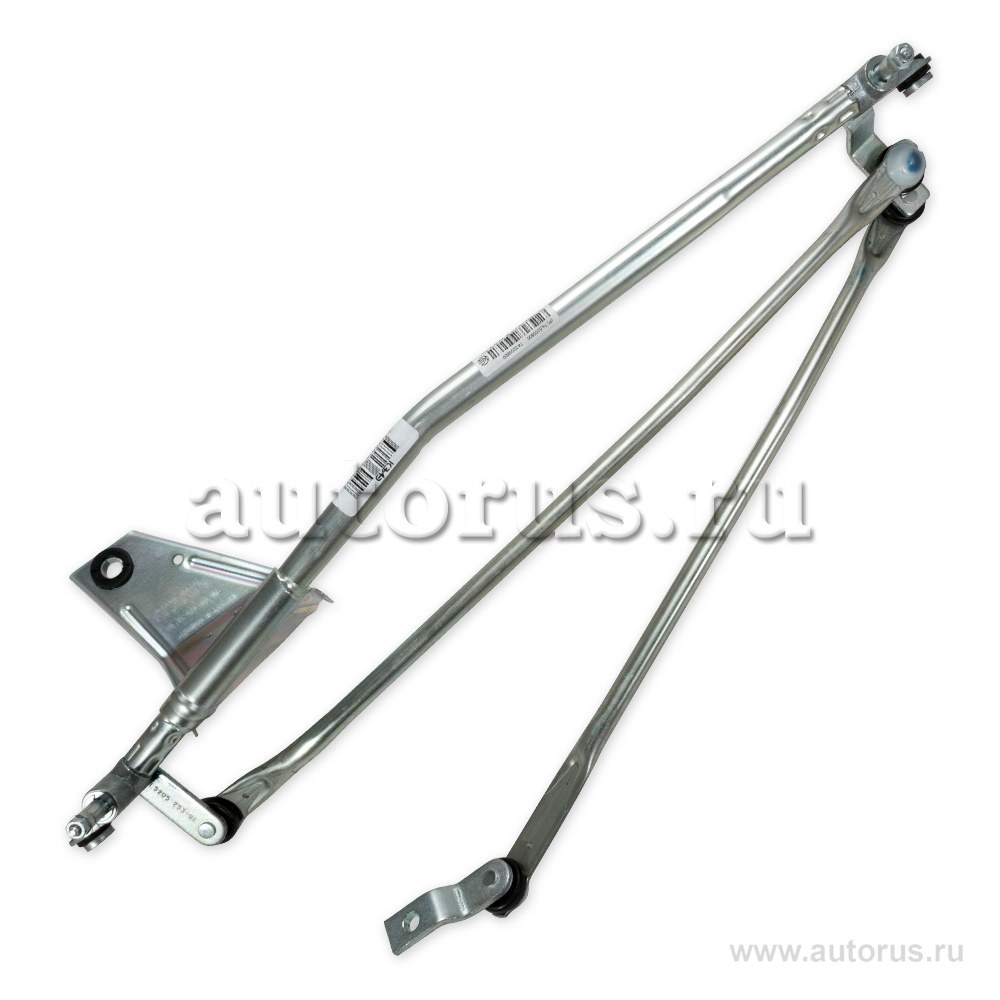

Замена трапеции стеклоочистителя ваз 2110

1. Отсоедините «-» провод аккумулятора.
2. Снимите облицовку и накладку ветрового окна
3. Выньте расширительный бачок

4. Отсоедините фишку двигателя «дворников».

5. Затем ключом «на 10» отверните гайку левого…

…потом правого крепления очистителя к автомобилю, …


6. Открутите болт крепления кронштейна двигателя «дворников».


7. После этого снимите трапецию со шпилек и достаньте ее из корпуса воздуховода.

8. Ключом «на 13» отверните гайку держащюю кривошип.

9. Ключом «на 10» открутите 3-и болта держащих двигатель на кронштейне…

… снимите его.

Похожие статьи

Трапеция стеклоочистителя — Запчасти ВАЗ

org/Product»> org/Product»>

Код товара: 490169

Трапеция стеклоочистителя FORD Focus2 (05-) под мотор BOSCH СтартВОЛЬТ

Артикул: VWA1079 (ОЕМ 4M5117504AC/1704580) Производитель СтартВОЛЬТ VWA1079

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трапеция стеклоочистителя ВАЗ LADA Largus, Logan1(F1,F2),Sandero,Duster QUARTZ
модели группы
Лада Ларгус 4601 Стеклоочиститель лобового стекла посмотреть

Код товара: 612388

Трапеция стеклоочистителя ВАЗ LADA Largus, Logan1(F1,F2),Sandero,Duster QUARTZ

Артикул: 6001550803 Производитель QUARTZ QZ3397020879

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трапеция стеклоочистителя ВАЗ Lada Vesta 15 PEKAR
модели группы
Lada Vesta 850110. Стеклоочиститель лобового стекла посмотреть

Код товара: 614155

Трапеция стеклоочистителя ВАЗ Lada Vesta 15 PEKAR

Артикул: 8450007313 Производитель PEKAR 8450007313

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трапеция стеклоочистителя ВАЗ Lada Vesta 15- СтартВОЛЬТ
модели группы
Lada Vesta 850110. Стеклоочиститель лобового стекла посмотреть

Код товара: 534046

Трапеция стеклоочистителя ВАЗ Lada Vesta 15- СтартВОЛЬТ

Артикул: 8450007313 Производитель СтартВОЛЬТ VWA0180

org/Offer»>

Код товара: 490223

Трапеция стеклоочистителя ВАЗ-1118 СтартВОЛЬТ

Артикул: 1117-5205010 Производитель СтартВОЛЬТ VWA0117

Код товара: 272220

Трапеция стеклоочистителя ВАЗ-2101-013 КЗАЭ

Артикул: 2101-5205* Производитель КЗАЭ ОАО г. Калуга 85.5205600

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трапеция стеклоочистителя ВАЗ-2101-013 СтартВОЛЬТ
модели группы
ВАЗ-2101 Стеклоочиститель и другое оборудование посмотреть
ВАЗ-2102 Стеклоочиститель и другое оборудование посмотреть

Код товара: 490230

Трапеция стеклоочистителя ВАЗ-2101-013 СтартВОЛЬТ

Артикул: 2101-5205010 Производитель СтартВОЛЬТ VWA0101

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трапеция стеклоочистителя ВАЗ-2103-07
модели группы
ВАЗ-2103 Стеклоочиститель и другое оборудование посмотреть

Код товара: 003972

Трапеция стеклоочистителя ВАЗ-2103-07

Артикул: 2103-5205010 Производитель АВТОПРИБОР г.Владимир СЛ193-5205400

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трапеция стеклоочистителя ВАЗ-2103-07 КЗАЭ
модели группы
ВАЗ-2103 Стеклоочиститель и другое оборудование посмотреть

Код товара: 423027

Трапеция стеклоочистителя ВАЗ-2103-07 КЗАЭ

Артикул: 2103-5205010 Производитель КЗАЭ ОАО г. Калуга 85.5205600

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трапеция стеклоочистителя ВАЗ-2103-07 СтартВОЛЬТ
модели группы
ВАЗ-2103 Стеклоочиститель и другое оборудование посмотреть

Код товара: 490225

Трапеция стеклоочистителя ВАЗ-2103-07 СтартВОЛЬТ

Артикул: 2103-5205010 Производитель СтартВОЛЬТ VWA0103

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трапеция стеклоочистителя ВАЗ-2108 АВТОПРИБОР

Код товара: 010585

Трапеция стеклоочистителя ВАЗ-2108 АВТОПРИБОР

Артикул: 2108-5205010 Производитель АВТОПРИБОР г.Владимир 33.5205020/75.5205600

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трапеция стеклоочистителя ВАЗ-2108 СтартВОЛЬТ

Код товара: 490226

Трапеция стеклоочистителя ВАЗ-2108 СтартВОЛЬТ

Артикул: 2108-5205010 Производитель СтартВОЛЬТ VWA0108

Код товара: 014400

Трапеция стеклоочистителя ВАЗ-2110 АВТОПРИБОР

Артикул: 2110-5205010 Производитель АВТОПРИБОР г.Владимир 493.5205400

Код товара: 091292

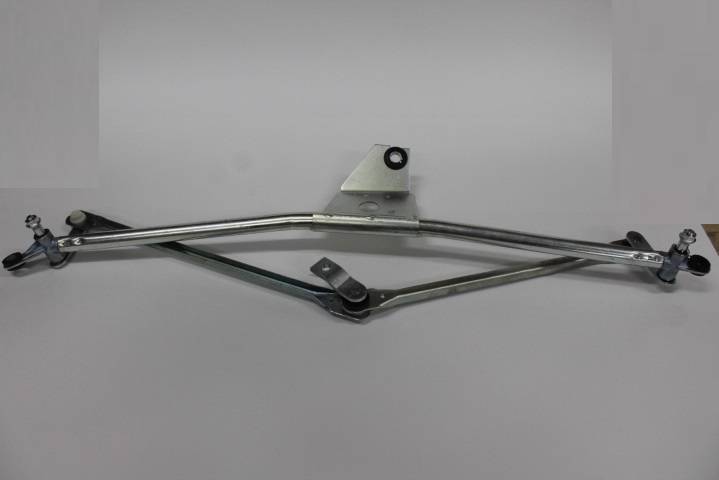

Трапеция стеклоочистителя ВАЗ-2110 КЗАЭ

Артикул: 2110-5205* Производитель КЗАЭ ОАО г. Калуга 74.5205600

Код товара: 490231

Трапеция стеклоочистителя ВАЗ-2110 СтартВОЛЬТ

Артикул: 2110-5205010 Производитель СтартВОЛЬТ VWA0110

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:

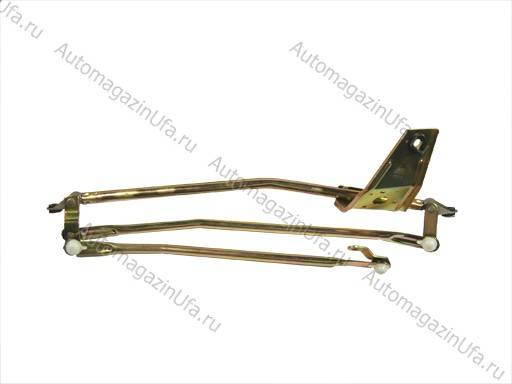

Трапеция стеклоочистителя ВАЗ-2121,21213 АВТОПРИБОР

Код товара: 010586

Трапеция стеклоочистителя ВАЗ-2121,21213 АВТОПРИБОР

Артикул: 2121-5205010 Производитель АВТОПРИБОР г.Владимир СЛ197-5205400

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Трапеция стеклоочистителя ВАЗ-2121,213,214 СтартВОЛЬТ

Код товара: 490232

Трапеция стеклоочистителя ВАЗ-2121,213,214 СтартВОЛЬТ

Артикул: 2121-5205010 Производитель СтартВОЛЬТ VWA0121

Код товара: 490227

Трапеция стеклоочистителя ВАЗ-2123 СтартВОЛЬТ

Артикул: 2123-5205010 Производитель СтартВОЛЬТ VWA0123

Код товара: 548035

Трапеция стеклоочистителя ВАЗ-2170 КЗАЭ

Артикул: 2170-5205015 Производитель КЗАЭ ОАО г. Калуга 16.5215100

Код товара: 490228

Трапеция стеклоочистителя ВАЗ-2170 СтартВОЛЬТ

Артикул: 2170-5205015 Производитель СтартВОЛЬТ VWA0170

org/Offer»>

Актуальные размеры щеток стеклоочистителя ВАЗ. Все модели. Какие щетки дворников нужно ставить на автомобили ваз

Для безопасной и комфортной поездки на автомобиле водителю необходим хороший обзор. Важную роль в этом играет эффективная работа дворников. Часто бывает так, что только в последний момент, с наступлением осенних дождей, водитель вспоминает о необходимости смены щеток стеклоочистителя.

Признаки и причины замены дворников на ВАЗ 2110

Нормы изготовления обусловлены использованием этих, казалось бы, невзрачных, но достаточно важных деталей, в течение одного года .

В процессе эксплуатации под воздействием солнечных лучей резиновые детали высыхают и теряют эластичность. Закаленная резина работает как скребок, оставляя разводы и разводы на стекле. Неисправный стеклоочиститель также можно определить по износу рабочей кромки, проведя пальцем по щетке стеклоочистителя. Также если край щетки изношен или затупился , это отражается на работе щетки. Вместо одного-двух взмахов дворнику приходится ползать по стеклу в несколько раз дольше, удаляя воду.

В сложных дорожных условиях, особенно в плохую погоду, лишние секунды, потраченные на восстановление нормальной видимости через стекло, могут обойтись очень дорого.

Своевременно пополняйте бачок омывающей жидкости. С приходом осени тем, кто использовал воду, необходимо перейти на зимнюю омывающую жидкость. Чтобы избежать отравления ядовитыми парами, покупайте только проверенную жидкость для омывания стекол.

Не стоит «экономить на спичках» — увядшие и изношенные щетки лучше поменять заранее, не дожидаясь начала дождливой и слякотной поры.Они не дорогие.

Цена оригинальных дворников ВАЗ 2110 с артикулом составит около 300 рублей. Вы также можете приобрести их аналог от производителя FINWHALE с артикулом

.

Очень важно правильно подобрать размер щеток стеклоочистителя, иначе могут возникнуть неприятные проблемы. Так, если щетки стеклоочистителя будут больше, чем нужно, прижимная сила упадет, что в итоге снизит качество очистки стекол. транспортное средство . Также, если щетки намного крупнее, то они могут даже «налезть» на уплотнительную резинку, что уменьшит площадь поверхности, которая соприкасается с дворниками и качество уборки значительно снизится.

Если щетки меньше, чем должно быть, то из-за малой площади уборки снизится общий уровень эффективности дворников. Плюс к этому в центре лобового стекла образуется островок грязи и воды, что значительно ухудшит видимость во время движения. Напомним, что в предыдущей статье мы рассмотрели, как отремонтировать его своими руками.

Размер щеток стеклоочистителя на автомобили серии Лада Самара (2115, 2114 и 2113)

С завода данные автомобили идут с семикратными дворниками, длина которых 51 сантиметр.При необходимости замены можно использовать для водительского «дворника» дворник длиной 53 см, а вот со стороны пассажира придется оставить щетку длиной 51 см, т. к. если поставить удлиненный дворник, получится «водопад» образуется в центре лобового стекла.

Обратите внимание, что автомобили Лада Самара также имеют задние дворники. С завода автомобили выходят с дворником длиной 30 см, но можно поставить и дворник длиной 33 см — это не вызовет никаких проблем. Учтите, что при желании вы можете поставить даже щетки длиной 40 сантиметров, но вам нужно будет сместить пару зубьев на моторчике дворника, чтобы отрегулировать его ход.

Размер щеток стеклоочистителя на ВАЗ 2108, 2109, 21099, 2110, 2111 и 2112

Все модели автомобиля производства автомобильного концерна «АвтоВАЗ», указанные в названии данного раздела статьи, являются родоначальниками серии Lada Samara. Именно по этой причине их передние дворники симметричны, как и их потомки, и имеют длину 53 сантиметра.

Размер щеток стеклоочистителя Лада Калина

Автомобили Lada Kalina

имеют несимметричные дворники.Так, со стороны водителя щетка стеклоочистителя имеет длину 60 сантиметров, а со стороны пассажира – 40 сантиметров. При этом вольности с размером водительского «дворника» не допускаются, а вот пассажирский можно увеличить до 41 сантиметра. Щетка заднего дворника на автомобиле Лада Калина имеет длину 36 сантиметров.

Размер щеток стеклоочистителя Лада Приора

Автомобили Lada Priora

оснащены несимметричными щетками стеклоочистителей. Со стороны водителя длина дворника составляет 53 сантиметра, а со стороны пассажира — 50 сантиметров.Как и в случае с Lada Kalina, вольности допускаются только с пассажирским «дворником». Вы можете заметить стандартную щетку стеклоочистителя длиной либо 48 сантиметров, либо 51 сантиметр. Задний «дворник» на автомобиле Лада Приора имеет длину 33 сантиметра.

Размер щеток стеклоочистителя Лада Гранта

Автомобили Лада Гранта

унаследовали систему очистки стекол от автомобиля Лада Калина. В связи с этим водительский дворник имеет длину 60 сантиметров, а пассажирский 40 сантиметров, но его можно заменить дворником длиной 41 сантиметр.

Как-то ночью под дождем при 0°С+2°С проехал и стало очевидно, что дворники заменены. У меня была рамка ЧЕМПИОН (по отзывам хорошие щетки пока новые). Порылся в инете и решил брать безрамочные, так как безрамочные зимой мерзнут, а гибридные слишком дорогие. Размер: 20 дюймов (508 мм) со стороны водителя, 20 дюймов (508 мм) со стороны пассажира. По марке: Облазил много топов, обзоров, рецензий и решил взять HEYNER All Seasons Graphit (Германия).Ну а если не нашла, то другие с этого топа рейтинга-avto.ru. Привлекло то, что они тихие (бесшумные), хорошая цена и всесезонность (не надо иметь в виду, что ближе к лету их нужно будет менять на летние, иначе от температуры резина рассыплется).

Много где был, в итоге в автолюбителе нашел нужных размеров (20″ 508 мм) последние две щетки HEYNER All Seasons (410 руб за штуку) в двух разных отделах :).В комплекте дворник со щеткой и плюс еще одна щеточка (резинка). Почитал отзывы, были случаи когда не было дополнительной щетки, то ли подделка, то ли сами продавцы вытаскивали.

Поставил их недели через две после покупки. И оказалось, что местами не чистят, так как десятки не касаются или плохо касаются лобового стекла. С водительской стороны посередине в районе крепления немного не чистят в начале. С пассажирской стороны справа в начале днище не убрано.



Ездил один день, остался доволен как убирают и бесшумной работой дворников, но эти пробелы в уборке все же не понравились. В итоге поставил обратно раму CHAMPION с запасными щётками HEYNER All Seasons. Опять шум щеток из-за люфта в креплении :(.


Моя ошибка была не искать щетки на 2110, а искать бескаркасные щетки в размере 20″(508 мм). У меня не было бескаркасные щетки раньше и не знал, что из-за загиба стекла может возникнуть такая проблема.С вайрфреймами вроде такой проблемы не возникает.


Порылся в отзывах тут на DRIVE2, был хороший отзыв blackSNR про Пиленгу стоящую на Приоре (2170). Нашел на Emex.ru по интересной для меня цене. Через две недели пришли бескаркасные щетки Pilenga WBP1510, заказанные на Emex.ru (114 и 157 рублей). Две щетки одной марки (Pilenga) и одной этикетки (WBP1510) от разных производителей. Логотипы разного размера, люфт в месте крепления у одного слабый, у другого очень сильный.У одного стертый логотип, у другого немного сколотый пластик на торце (снаружи не видно). С водительским сиденьем все в порядке, пассажирское сиденье справа в начале движения не задевает, но терпимо.


Поездив немного, было выявлено, что одна щетка (резинка) иногда поскрипывает и постукивает (не знаю как объяснить), я ее перекинул на пассажирскую сторону. К другому претензий нет.Поменял местами, тот же скрипит и постукивает, правда очень редко. Чистят отлично (ни полос, ни зазоров).

Как правило, о важности и пользе стеклоочистителей мы вспоминаем только в плохую погоду. В случае сильного дождя или снегопада вся надежда возлагается только на дворники и их слаженную работу. Но в случае старения или повреждения щеток все меняется – дворники перестают справляться со своей задачей. В результате передвижение в дождливую погоду становится невозможным и крайне опасным.

Проверка работоспособности

Для устранения неприятностей в дороге желательно время от времени контролировать качество щеток. Это легко сделать. Наполните обычный стакан водой и выплесните содержимое на лобовое стекло. После этого садитесь в машину и включите дворники. Идеальный вариант, если после 1-2 проходов дворников стекло становится чистым. Если после работы щеток остались водяные полосы или разводы, то дворники (или только резинки) лучше заменить.

Как правило, эта работа не вызывает затруднений даже у новичков — они справятся за 10-15 минут. Все, что нужно, это купить качественные дворники и уделить время работе. Нельзя игнорировать проблему. Если вы попали под сильный дождь, неисправности дворников могут привести к недостаточной видимости и, как следствие, к аварии. Так зачем лишний раз подвергать себя и своих близких риску?

В чем причина проблем?

В 90% случаев щетки стеклоочистителя выходят из строя по одной причине — изнашиваются. Ничего удивительного. Даже качественные дворники имеют свой ресурс, поэтому рано или поздно их необходимо заменить. В наших условиях эксплуатации замена щеток в идеале должна производиться два раза, а не реже одного раза в год. Опытные автолюбители прекрасно знают это правило и четко его придерживаются.


С другой стороны, не стоит спешить в магазин при первых признаках неисправности. Проанализируйте ситуацию. Естественный износ виден сразу – качество работы стеклоочистителя постепенно снижается.Сначала появляются мелкие полоски, затем они становятся шире и так далее.

Но ситуация может сложиться иначе. Например, вчера дворники справлялись со своей задачей, а сегодня в их работе вдруг появляются разводы и «пробелы». В такой ситуации не стоит торопиться с заменой – протрите резинку сухой чистой тряпкой. Как правило, такие внезапные проблемы часто бывают вызваны попаданием в десну мелких камней, песка или веточек.

Особенности снятия и установки дворников на ВАЗ-2110

Если вы впервые меняете стеклоочистители на своем автомобиле, то обратите особое внимание на их конструкцию. Многие новички, не успев разобраться в устройстве узла, пытаются силой снять дворники. Это неправильный подход, который может привести к поломке дворников и необходимости их полной замены.

Итак, рассмотрим последовательность замены дворников на ВАЗ-2110:

  1. Внимательно осмотрите старые щетки. Попробуйте погнуть специальные рычажки и достать дворники. После этого определитесь с принципом крепления дворника к специальному рычагу. На сегодняшний день существует множество различных видов крепежа – иголки, шурупы или специальные зажимы.Бывают ситуации, когда кисть и рука представляют собой цельную конструкцию.
  2. Измерьте длину установленных щеток.
  3. Подготовьте необходимые инструменты, которые пригодятся для замены — маленькое мягкое полотенце (можно использовать бумажные салфетки), набор с отверткой и плоскогубцами.
  4. Запаситесь необходимым оборудованием — новыми щетками и специальным средством для мытья стекол. Эти материалы можно легко приобрести в любом автомобильном магазине. Ни в коем случае не скупитесь на щетки, ведь это ваша безопасность.Экономия может привести к множеству проблем. Во-первых, дешевые изделия вряд ли прослужат долго, и через 3-4 месяца их придется менять. Во-вторых, установка бюджетных щеток — очень трудоемкий процесс. В-третьих, некачественная деталь может привести к поломке при монтаже. В этом случае доказать что-либо продавцу будет крайне сложно.

Найти подходящие щетки для старых автомобилей — большая проблема. Если это ваш случай, то где единственный выход — замена резиновой детали, установленной на металлическую основу.

Особое внимание уделите выбору жидкости для стекол. Тут главное не нарваться на контрафактную продукцию, которых в последние годы становится все больше. Некачественные жидкости производятся на основе метанола, который является настоящим ядом для человека. Помыв стекло такой «гадостью» все пары попадают в салон. Длительное вдыхание паров метанола может вызвать головокружение и даже частичную потерю зрения. Поэтому покупайте средство для мытья стекол только в проверенных точках.

  1. Припаркуйте машину на открытой площадке с легким доступом к дворникам.
  2. Изучите особенности установки дворников. Если они скрытого монтажа, то лучше изучить инструкцию к своему авто (в ней должны быть точные рекомендации по разборке этого элемента).


  1. Снимите грязесъемник с удерживающих зажимов. Если снятие дворника не предусмотрено (такое бывает в моделях старых годов выпуска), то достаточно поменять резиновую полоску (они продаются в магазине автозапчастей отдельно).
  2. Снимите стопорное устройство, расположенное на краю щетки стеклоочистителя. Это можно сделать с помощью плоскогубцев.
  3. Осмотрите старую и новую щетки — они должны быть одинаковыми по длине и конструкции.
  4. Вставьте новый грязесъемник и проведите им через все фиксирующие положения.
  5. Если у вас тройник, используйте обычную отвертку с плоским лезвием. При этом установка новой щетки осуществляется нажатием на специальный рычаг до появления характерного щелчка.
  6. Если крепление осуществляется маленькими винтами, удалите их и установите новую конструкцию. При этом старайтесь вкручивать саморезы как можно плотнее, предварительно подложив под головки шайбы.

  1. При Г-образном соединении инструменты не нужны – просто нажмите на защелку, слегка потяните грязесъемник и снимите его. Установка нового блока осуществляется в обратной последовательности. Нажмите и удерживайте защелку, пока щетка не встанет на место.

Выход

Если внимательно подойти к этой работе и предварительно изучить конструктивные особенности своей щетки, то на установку новых устройств и их тестирование уйдет не более 10-15 минут.Удачи.

Щетки стеклоочистителя, или просто «дворники» — очень важная деталь любого автомобиля. Как понятно из названия, позволяет убрать водяные потоки с лобового стекла (и не только) во время дождя, снега и грязи. Все это может серьезно загораживать обзор водителю, значительно снижая уровень безопасности на дороге. Поэтому, если при включении дворников на стекле остаются грязные разводы, если видимость улучшается лишь незначительно, необходимо заменить эти самые «дворники». Как это сделать? На что обратить внимание в процессе выбора и покупки новых запчастей? Ответы на эти и другие вопросы вы найдете в нашей статье.

Выбор наиболее подходящего типа стеклоочистителя на ВАЗ-2110


В первую очередь необходимо определиться с типом стеклоочистителей на автомобиль ВАЗ-2110, выбрать товар, который будет полностью подходить вам как по назначению, так и по конструктивным особенностям. Современный рынок предлагает несколько основных видов «дворников»:

  • стеклоочистители рамы. Они заслуженно считаются самыми надежными и пользуются популярностью у владельцев ВАЗ-2110 благодаря высокой эффективности в работе и доступной стоимости.Особенностью их конструкции является наличие стального или полимерного каркаса, а также байонетного или крюкового крепления, с помощью которых «дворники» фиксируются на рычаге соответствующего механизма. Лучше всего использовать эти изделия в теплое время года, так как зимой каркас может засориться, что негативно скажется на работе устройства;
  • зимние дворники, которые идеально подходят для использования даже в сильный мороз. При этом многие автолюбители отмечают такие недостатки, как сильный уровень шума при низких температурах и практически полное отсутствие эффективности при включении на высокой скорости.Последний минус связан с тем, что очистители сдуваются потоком воздуха слишком далеко от стекла и не плотно прилегают к нему;
  • бескаркасные щетки из натурального каучука, который, во-первых, отлично прилегает к стеклу и может очистить его от любых загрязнений, а во-вторых, легко справляется с агрессивным воздействием даже очень низких температур. Также изделия могут комплектоваться разными видами крепежа, что значительно облегчает их монтаж;
  • Универсальные щетки
  • , которые можно использовать как зимой, так и летом, успешно очищая стекло от любых загрязнений.

При выборе любого из вышеперечисленных видов дворников обязательно обращайте внимание на производителя, ни в коем случае не покупайте конструкции малоизвестных китайских брендов, так как их качество может быть на очень низком уровне.

Подбираем дворники по размеру


При выборе большое значение имеет не только тип, но и размер щеток стеклоочистителя для автомобиля ВАЗ-2110, поэтому остановимся на этом вопросе очень подробно. Многие наши автолюбители стараются следовать простой логике – чем больше дворников, тем лучше.Мы уверены, что это мнение ошибочно и готовы доказать свою точку зрения.

Как определить размер щеток стеклоочистителя? Для ответа на этот вопрос можно либо посмотреть спецификацию своего автомобиля, где указаны эти данные, либо самостоятельно измерить дворники рулеткой или линейкой. Также необходимо измерить сами очки — это поможет соблюдать следующие основные правила:

  • дворники не могут выходить за границы стекла;
  • щетки ни в коем случае не должны сцепляться друг с другом, так как это будет мешать им нормально выполнять свои основные функции.

Как показывает практика, оптимальные размеры щеток стеклоочистителя для автомобилей ВАЗ-2110 составляют 51 сантиметр — как со стороны водителя, так и со стороны пассажира лобового стекла. В этом случае вы можете варьировать этот параметр, но увеличивая его для одного «дворника», вам придется уменьшать размер для другого.

Если вы устанавливаете на свой автомобиль сразу три очистителя, их размеры должны быть следующими:

  • для лобового стекла со стороны водителя длина щетки не может превышать 50 сантиметров;
  • со стороны пассажира монтируется «дворник» длиной 450 мм;
  • на заднем стекле используется стеклоочиститель, размер которого 30 сантиметров.

Замена моторчика стеклоочистителя и трапеции. Задний и передний омыватели

Конструкция дворника на ВАЗ 2110 достаточно надежна и при нормальной эксплуатации мотор и сама трапеция могут спокойно отходить и все 300 000 км, что проверено личным опытом многих владельцев. Но есть и исключения из правил.

Часто случается обход шлицев или трапециевидная конструкция просто ломается.Если у вас возникли подобные проблемы, то процедура ремонта будет рассмотрена ниже.

Для замены всех деталей стеклоочистителя нам понадобится следующий инструмент:

  • плоская и крестовая отвертки
  • торцевая головка 10 мм
  • храповая рукоятка

Чтобы сделать эту работу, первым делом необходимо выполнить некоторые подготовительные действия, а именно:

  1. Снимите облицовку ветрового стекла (жабо)
  2. Снять изоляцию и уплотнение под капотом
  3. Отсоедините один конец резинки расширительного бачка и отведите его в сторону

Видео инструкция по замене трапеции с моторчиком стеклоочистителя на ВАЗ 2110-2112

Представленный ниже видеогайд был записан специально для этого сайта, чтобы наглядно продемонстрировать весь ремонт.Надеюсь, что все показано доступно и понятно, чтобы смог разобраться даже новичок.

Если у вас возникнут вопросы или проблемы во время просмотра видео, вы можете обращаться в комментарии под видео на моем канале YouTube. Ну а ниже рассмотрим этот ремонт в обычном его виде.

Фотоотчет по снятию и установке трапеции дворников на ВАЗ 2110-2112

Когда все подготовительные моменты будут выполнены, все будет выглядеть примерно так.Выше стрелками показаны точки крепления двух гаек:

Выкручивать их, конечно, надо.



После этого отсоединяем хомут расширительного бачка и немного приподнимаем его, отводим в сторону, чтобы получить доступ к третьей гайке-трапеции.

После этого гайку можно открутить, она находится практически в самом низу:

После того, как вы с этим разобрались, можно аккуратно повернуть трапецию и снять ее с левой стороны, слегка отогнув в сторону металлическую рамку под лобовым стеклом ( нужно совсем немного усилий — ни о какой реальной изгиб! )

И поднимаем его почти до конца, чтобы вынуть:

И осталось только отключить вилку питания:

И вот наконец можно вынуть всю конструкцию трапеции и моторчика стеклоочистителя из отверстия. Если надо отсоединить и заменить один моторчик, то в принципе сложностей с этим не будет — достаточно открутить и заменить.

Установите все снятые детали в обратном порядке. Отдельно стоит упомянуть цены на эти запчасти. Стоимость трапеции в сборе с мотором на ВАЗ 2110 около 2000-3000 рублей от производителя Автоваз. Китайские аналоги стоят около 2000 рублей.

При вождении автомобиля в неблагоприятных погодных условиях большое значение имеет своевременная очистка лобового стекла, и часто возникает вопрос, как проверить моторчик стеклоочистителя.Основное предназначение узла – избавление ветрового проема автомобиля от влаги, снега и других осадков, поэтому давайте разберемся, как поддерживать этот механизм в рабочем состоянии.

Электродвигатель стеклоочистителя — что это такое и как он работает?

Современные автомобили оснащены двумя стеклоочистителями, которые имеют двойную конструкцию для переднего стекла (на щетке для более эффективной работы две резинки), и одинарную версию для заднего стекла. Большинство стеклоочистителей работают в трех основных режимах.Это режимы прерывистой, медленной и быстрой работы.

Стеклоочиститель включает в свою конструкцию электродвигатель с редуктором, рычажной системой, щетками и механизмом, автоматически возвращающимся в исходное положение. Одновременно с очистителем проводятся работы. Когда этот небольшой, но важный механизм перестанет работать, нужно не медлить с его ремонтом, ведь погода редко бывает предсказуемой.


Ремонт моторчика стеклоочистителя — как определить причину поломки?

Причин, по которым не работает стеклоочиститель, может быть несколько, ниже мы рассмотрим распространенные ситуации.Во-первых, между коллектором и щетками может отсутствовать контакт. Если после разборки электродвигателя и очистки контактов неисправность не устранена, то в этом случае скорее всего требуется ремонт электродвигателя стеклоочистителя, но есть еще несколько вариантов, которые следует проверить перед кардинальными мерами.

При заклинивании рычагов или заклинивании коробки передач может сработать биметаллический предохранитель. Тогда ваша система также не будет реагировать на попытки его включения. Естественно, исправив положение этих компонентов и заменив предохранитель, эту проблему можно решить.После устранения неисправности стеклоочиститель должен работать нормально.

Иногда этот механизм начинает функционировать только на одной скорости. В этом случае скорее всего неисправен переключатель или резистор. Щетки можно не устанавливать в нижнее положение, для этого необходимо отрегулировать стопорный механизм. Нередко бывают ситуации, когда при включении стеклоочистителя возникают посторонние звуки в виде скрипа или скрежета. Если это не связано с сухостью стекла или наличием песочных щеток под резинками, то, видимо, внутри что-то барахлит, так что пора копнуть поглубже.

Конструкция стеклоочистителя не сложная. К пальцам крепятся рычаги-щетки, которые могут быть самыми первыми подозреваемыми источниками посторонних звуков. Как правило, они закисают во втулках кронштейна из-за нарушения защиты при попадании внутрь воды и грязи. Если устройство прошло эту проверку успешно, а звук сохранился, то необходим ремонт или замена моторчика стеклоочистителя.

Для снятия двигателя необходимо обесточить систему электрооборудования, и только после этого его можно демонтировать.



Замена моторчика стеклоочистителя – как снять устройство?

Иногда просто выходит из строя моторчик заднего дворника, а также моторчик переднего стеклоочистителя. Вряд ли это будет частая поломка, но если она вас зацепила, тут уж ничего не поделаешь, придется разбираться. Для того чтобы отремонтировать устройство, его необходимо снять, а это достаточно трудоемкий процесс. Например, классические ВАЗ овские модели, наиболее полно демонстрирующие весь техпроцесс.Итак, снятие мотора происходит в несколько этапов:

  • Откручиваются гайки крепления рычагов щеток, после чего их можно снять с конических шлицов привода. Если это сделать сложно, можно нанести на шлицы проникающую смазку. .
  • Приводы рычагов щеток демонтируются путем откручивания гаек крепления, затем снимаются пластиковые втулки и резиновые прокладки.
  • Блок проводки в жгуте отсоединяется и снимается путем поднятия края уплотнителя через прорезь в перегородке моторного отсека.
  • Следующим шагом является непосредственное снятие дворника. Затем от него откручивается шайба и фиксатор пружины, шток отсоединяется.
  • Открутив три болта крепления, можно также достать мотор.

После визуального осмотра все дефектные детали следует заменить. Если восстановление невозможно, то следует приобрести новый мотор. Сборка всей системы очистки стекол производится в обратном порядке.

Любая поломка в машине – это «конец света» для водителя.А если речь идет о таком деликатном устройстве, как ВАЗ, то дело обстоит еще хуже. Как бороться с неисправностью этого устройства на автомобиле — ниже в статье.

[Скрыть]

Принцип работы, функции и расположение двигателя

Это устройство универсально для многих автомобилей — не только для автомобиля, о котором пойдет речь. Принцип работы стеклоочистителя довольно прост: через короткие промежутки времени моторчик стеклоочистителя подает сигнал, и щетки смывают грязь, дождь и так далее с лобового стекла.Работа стеклоочистителя может быть разной: постоянной, разовой, а также с заданным периодом времени. Дополнительным устройством в работе является устройство для пуска воды.

Подводя итог, можно сделать вывод, что механизм состоит из следующих частей:

  • ось рычага;
  • рычаг щетки, сами щетки и спицы, на которых держатся щетки, по-другому «щеткодержатель»;
  • реле;
  • монтажный блок;

Вместе эти элементы составляют единый слаженный механизм, работающий на благо водителя и пассажиров.


Основные неисправности дворников и способы их устранения

Поломки возникают по нескольким причинам:

  • при нарушении контакта между щетками и коллектором дворники откажутся работать;
  • , если предохранитель сработал из-за неисправности рычагов или коробки передач;
  • если неисправен переключатель или резистор;
  • щетки могут скрипеть и издавать другие раздражающие звуки.

Для решения первой проблемы нужно разобрать двигатель механизма и почистить контакты.Если работу не восстановили, то, скорее всего, дело в том, что сломался моторчик стеклоочистителя. Чтобы исправить ситуацию, вам придется заменить его.

Во втором случае необходимо провести диагностику рычагов и коробки передач. В третьем — проверьте, какая скорость выставлена. Возможно, механизм работает только на определенной скорости (автор ролика — EDS Motor Company).

Если внутрь устройства попала вода или грязь, возможно, щетки окислились и издают странные раздражающие звуки.В этом случае нужно разобрать механизм и почистить его.

Инструкция по замене мотора стеклоочистителя

Если вышел из строя электродвигатель и не работает стеклоочиститель, то нужно копать глубже и чинить всю систему. Для этого нужно сначала.

Действие происходит так:

  1. Откручиваем гайки, которыми крепятся рычажные щетки.
  2. Далее необходимо снять их с конических шлицов привода. Если они не поддаются, следует нанести на щели смягчающее средство.
  3. Чтобы снять приводы щеток, нужно их отстегнуть и снять остальные пластмассовые и резиновые детали.
  4. На следующем этапе нужно снять колодку проводов через прорезь в моторном отсеке.
  5. Теперь снимается дворник, а затем и электродвигатель.

Обычно достаточно одного взгляда, чтобы понять, в чем причина поломки: возможно, это провода, возможно, контакты окислились или другие детали вышли из строя.Если решение о замене неисправного мотора уже принято, остается только действовать по вышеописанной схеме только в обратном порядке, заменив сломанный моторчик стеклоочистителя ВАЗ на новый, хорошего качества. Хоть эта статья и о конкретном автомобиле, она не помешает автомобилистам других автомобилей, например, УАЗ.


Иногда возникает необходимость заменить стеклоочиститель на заднем стекле.

Если вам необходимо демонтировать двигатель и заменить его новым, выполните следующие действия:

  1. Отсоедините кабель аккумулятора, подключенный к отрицательной клемме.
  2. Освободите заднюю дверь от обивки.
  3. Снимите рычаг стеклоочистителя с заднего стеклоочистителя.
  4. Вытащите колодку с проводкой моторного механизма.
  5. Отсоедините его от двери и демонтируйте двигатель.
  6. Когда все работы уже выполнены, необходимо заменить мотор на новый и собрать конструкцию в обратном порядке.

Цена вопроса

Ниже на фотографиях вы можете увидеть цены на детали механизма.

Видео «Чимим моторчик омывателя своими руками»

Являясь профессиональным производителем моторов стеклоочистителей автомобилей, мы гарантируем, что автокомпоненты производятся в строгом соответствии с оригинальной продукцией. Проверка качества продукции проводилась надежными китайскими агентствами по контролю качества, также продукция прошла иностранную сертификацию.

Характеристика
1. Мотор стеклоочистителя характеризуется чистой и гладкой поверхностью без царапин, деформаций, повреждений и других дефектов. Соединительные элементы хорошо затянуты, предотвращая расшатывание.
2. Рабочие параметры соответствуют национальным и международным стандартам OEM.
3. Многолетний опыт производства электродвигателей и мотор-редукторов. Экспорт продукции на рынок России: 6 лет. Годовой объем экспорта: 15 000 единиц стеклоочистителей.
4. Качество продукции соответствует требованиям китайского национального стандарта QC/T29090-92 «Технические требования к двигателям стеклоочистителей автомобилей».
5. Сертификация продукции по ГОСТу.
6. Сотрудничество с российским ОАО «Автоком» — одним из поставщиков АвтоВАЗа.

Прочие характеристики
Годовой объем производства этой серии: 30 000 шт./месяц.
Гарантированная поставка: 30000 шт.
Гарантийный срок: 24 месяца

Технические характеристики мотор-редукторов стеклоочистителей

1

Мотор-редуктор привода стеклоочистителя ВАЗ 2101-2107, ВАЗ 2121, ВАЗ 1111 (МЭ 241, 21010-3730000-00)

Мотор-редуктор привода стеклоочистителя ВАЗ 2108, ВАЗ 2109, ВАЗ 2115, Москвич (АЗЛК) 2141, ИЖ-2126; ГАЗ 2410, ГАЗ 3102, ГАЗ 31029, ГАЗ 3110, 3302, УАЗ 3160, 3163 (171. 3730, 176.3730, 2108-3730000)

Мотор-редуктор привода стеклоочистителя ВАЗ-2110, ВАЗ-2123, (84.3730, 2110-3730000)

Мотор-редуктор привода стеклоочистителя ВАЗ 2170, ВАЗ 1118 (842.3730, 842.3730-10, 2110-3730000)

Мотор-редуктор привода стеклоочистителя КАМАЗ (16.3730, КАМАЗ)

Мотор-редуктор привода стеклоочистителя ГАЗ 3307, 3308, ЗИЛ (161.3730, ГАЗ)

Мотор-редуктор привода стеклоочистителя КАМАЗ, БелАЗ (13.5305100-02, КАМАЗ)

Мотор-редуктор привода стеклоочистителей МАЗ (16.3730,351.5205200, МАЗ)

Мотор-редуктор привода стеклоочистителя КАМАЗ Евро (272.5205.100, КАМАЗ Евро)

Мотор-редуктор привода стеклоочистителя DAEWOO LANOS (96303118, DAEWOO LANOS)

Мотор-редуктор стеклоочистителя 2

Мотор-редуктор привода стеклоочистителя ЗАЗ 1102, 1102 Таврия, 1103 Славута (46.3730, 46.3730000)

Мотор-редуктор привода стеклоочистителя российских автобусов (52.3730, автобусы)

Мотор-редуктор привода стеклоочистителя российских автобусов (524. 3730, автобусы)

Мотор-редуктор привода стеклоочистителя ЛиАЗ, ЛАЗ (левый) (54.5205100-02 ЛиАЗ, ЛАЗ)

Мотор-редуктор привода стеклоочистителя ЛАЗ (левый) (541.5205100-02 ЛАЗ)

Моторедуктор привода стеклоочистителя ЛиАЗ, ЛАЗ (правый) (55.5205100-02 ЛиАЗ, ЛАЗ)

Мотор-редуктор привода стеклоочистителя ПАЗ (левый) (562.5205100-02 ПАЗ)

Мотор-редуктор привода стеклоочистителя ПАЗ (левый) (562.5205100-03 ПАЗ)

Мотор-редуктор привода стеклоочистителя ПАЗ (правый) (572.5205100-02 ПАЗ)

Мотор-редуктор привода стеклоочистителя ПАЗ (правый) (572.5205100-03 ПАЗ)

Мотор-редуктор стеклоочистителя 3

Редуктор мотора стеклоочистителя KIA PRIDE (Киа Прайд)

Мотор-редуктор стеклоочистителя FIAT (FIAT)

Стеклоочиститель передний на автомобиле Лада Приора имеет конструкцию аналогичную десятому семейству, поэтому данный ремонт будет аналогичным.Однако некоторые вещи будут отличаться. Итак, ремонт или замена некоторых деталей обычно происходит по следующим причинам:

  1. Неисправность электродвигателя стеклоочистителя
  2. Поломка трапеции
  3. Возникновение повышенного люфта в работе трапеции

Для самостоятельного ремонта или замены вам понадобится следующий инструмент:

  • Рукоятки с трещоткой
  • Расширение
  • Головка для 10 и 13 мм
  • Острый нож или отвертка
  • Крестовая отвертка

Снятие трапеции стеклоочистителя в сборе с моторчиком на Приоре

Первым делом снимаем рычаги стеклоочистителя, а также уплотнительную резинку на верхней части капота. После этого с помощью тонкого ножа поддеваем декоративные заглушки, под которыми находятся шурупы для крепления оборки.

Под этими заглушками откручиваем винты крепления жабо.

Теперь снова с левой стороны откручиваем несколько винтов крепления изоляции к жабо, как показано на фото ниже.

Затем можно снять одну часть оборки:

Также ослабляем болт хомута на тонком шланге расширительного бачка и снимаем его с отверстия в изоляции:

Шумоизоляция моторного отсека тоже крепится снизу, что не очень видно, но на фото ниже этот винт вполне хорошо виден.

Теперь можно поднять расширитель вверх и отложить в сторону секцию изоляции, как показано на фото ниже.

Теперь уже можно приступать к откручиванию гаек и болтов крепления мотора с трапецией. Вверху слева:

И вверху справа:

А вот чтобы добраться до болта крепления трапеции снизу по центру, нужно сначала открутить и снять кронштейн крепления расширительного бачка. Сверху два болта крепления, как видно на фото:

И еще два болта с внутренней стороны крыла, естественно после снятия подкрылка.

Теперь платформу можно снять, и открутить последний болт трапеции Приоры.

Теперь аккуратно снимаем весь узел, найдя нужное положение, чтобы трапеция не цеплялась за корпус и корпус отопителя.

Остался еще один момент — отсоединить колодку со жгутом проводов питания.

Теперь вся трапеция в сборе с мотором снимается без проблем.

Замена моторчика стеклоочистителя на Приоре

Для замены непосредственно самого моторчика стеклоочистителя необходимо предварительно отметить положение трапециевидной планки относительно его корпуса, чтобы потом можно было установить все в том же порядке.

Отвинтить три болта крепления двигателя:

И центральная гайка с ключом на 13 мм. Снимаем мотор и при необходимости меняем на новый.

Установка выполняется в обратном порядке.Цена новой трапеции от 1000 рублей за оригинал производства АвтоВАЗа. За мотор придется заплатить не менее 2000 рублей.

Видео обзор по замене моторчика и трапеции дворников на Приоре 2170, 2171, 2172

Чтобы более наглядно показать весь процесс данного ремонта, ниже будет показан видео обзор ремонта.

Если есть вопросы, задавайте ниже в комментариях или на канале под видео!

China Auto Стеклоочиститель для FIAT Uno OEM: 64342640 Поставщики, производители — Прямая цена с завода

Наша компания стремится реализовать диверсификацию и дифференциацию продукции, а также создать ведущее предприятие в отрасли 72250-SNA-A01, 58209042, 8204908.Будучи лучшими решениями на нашем заводе, наша серия решений была протестирована и получила сертификаты авторитетных органов. Мы постоянно укрепляем способность управления проектами и совершенствуем все уровни управления. Мы гордимся нашим быстрым, дружелюбным и компетентным обслуживанием и стремимся к тому, чтобы вы были больше, чем просто довольный клиент.

Описание продукта

(1) Имя продукта: 77539100 77998170 7799817 12V Windscreen Front Weiper Motor для Fiat Uno 1983-2000

(2) OEM: 77539100 77998170 77998100 77998170 7799817

(3) Применение: 1983 ~ 2000 Fiat uno

(4) Сведения о продукте

(5) Краткие сведения

Тип: стеклоочиститель Двигатель Размер: стандартный размер
Гарантия: 1 Год Состояние:100%НОВЫЙ
Место Происхождение: Чжэцзян, Китай OEM: 77539100 77998170 7799817
Марка Наименование: ОУ ШИ Марка: ОУ ШИ
Медель Номер: 77539100 77998170 7799817 Цена:Конкурентоспособная
Автомобиль Марка: Fiat UNO MOQ: 500

Упаковка и доставка

(1) Детали упаковки:1. Стандартная экспортная упаковка 2. Оригинальная упаковка или нейтральная упаковка 3. В соответствии с потребностями клиента

(2) Доставка: по воздуху/по морю

(3) Срок поставки: 30-60 дней после получения депозита

(4) Оплата :TT/Paypal

(5)

Информация о компании

(1) Размер завода: 3000 квадратных метров

(2) Страна/регион фабрики: округ Пинян, город Вэньчжоу, провинция Чжэцзян03 9000, Китай 9000 (3) Количество производственных линий: 5

(4) Годовой объем производства: 2–3 миллиона долларов США

Часто задаваемые вопросы

(1) Q1: Можем ли мы получить образец для тестирования?

A: Мы можем предоставить вам бесплатный образец, но вам нужно оплатить доставку

(2) Q2: Вы торговая компания?

A: Нет, мы являемся производителем с более чем 15-летним опытом экспорта оконных двигателей

(3) Q3: Проверяете ли вы все свои товары перед поставкой?

A: Да, у нас есть 100% тест перед поставкой

(4) Q4: Как насчет времени доставки?

О: Обычно это занимает 30 дней после получения предоплаты. Конкретное время доставки зависит от товаров и количества вашего заказа

(5) Q5: Как я могу получить цитату?

A: Мы отправим предложение в течение 8 часов, если получим подробную информацию в рабочие дни

Наша новая технология также имеет большие преимущества с точки зрения повышения производительности, обеспечения качества двигателя автоматического стеклоочистителя для FIAT Uno OEM: 64342640 или снижения затрат и снижения трудоемкости.Наша компания постоянно выдвигает меры по улучшению для последующих исследований и разработок системы и указывает направление развития для дальнейшего улучшения системы и зрелости продукта. Концепция нашей корпорации: «Искренность, скорость, услуги и удовлетворение».

Стеклоочиститель не работает. Дворники (дворники) не работают

Обязательно если не работают дворники вождение автомобиля становится опасным в плохую погоду. В этой статье мы затронем 7 причин, по которым могут перестать работать дворники. Сначала обсудим простые причины, затем перейдем к более сложным.

1) Перегорел предохранитель

Является самым слабым элементом схемы для защиты других устройств и устройств. В этом случае предохранитель защищает двигатель стеклоочистителя.

В любом случае начинать поиск неисправности лучше всего с предохранителей. Так как перегоревший предохранитель – довольно частая причина, по которой перестают работать дворники.

Для того, чтобы узнать местонахождение предохранителя, необходимо заглянуть в руководство к конкретному автомобилю.

2) Неисправность в проводке и контактах

Следующее, на что следует обратить внимание, это целостность проводки, а также контактов в разъёмах. Со временем контакты окисляются и это может сказаться на работе дворников. Окислившиеся контакты необходимо зачистить.

3) Неисправное реле


Неисправное реле можно определить по неработающему прерывистому режиму дворников. Если дворники исправно работают в медленном и быстром режиме, но не работают в прерывистом режиме, то необходимо заменить реле стеклоочистителя.

4) Неисправности крепления дворников


Со временем крепление грязесъемника может ослабнуть, в результате чего грязесъемники перестанут двигаться. Потому что мотор дворников не может сдвинуть ослабленный дворник. Чтобы исправить ситуацию, необходимо подтянуть гайку ослабленного дворника.

5) Неисправен блок управления стеклоочистителями


Благодаря блоку управления возможно переключение режима работы дворников. Частой причиной выхода из строя переключателя стеклоочистителя руля является окисление контактов.Если все элементы дворников работают, а дворники все равно отказываются работать. Тогда вам придется заменить блок управления дворниками.

6) Неисправен мотор стеклоочистителя

Если моторчик стеклоочистителя неисправен, дворники вообще перестанут двигаться, что неудивительно. Для обнаружения признаков жизни мотора необходимо проверить напряжение на разъеме электродвигателя. Напряжение двигателя стеклоочистителя должно быть таким же, как и у аккумулятора. Если да, то он жив.

Неработающий человек может буквально обездвижить автомобиль, ведь даже если все остальное в порядке, управлять таким автомобилем в дождливую, снежную или просто грязную погоду просто невозможно.

Правила дорожного движения абсолютно однозначны запрещают эксплуатацию автомобиля с неработающим дворником со стороны водителя, если погодные условия требуют использования дворника (идет дождь, снег или дороги просто грязные).

Механизм стеклоочистителя Автомобиль обычно сделан очень надежно.Обычно поломки происходят по двум причинам:

1. Сильный износ элементов системы или отсутствие смазки там, где она должна быть. Стеклоочиститель , как и любой другой механизм, требует периодического обслуживания и ревизии. Правда, за счет надежности конструкции делать это нужно не так уж и часто.

2. Неправильное использование дворников. Например, зимой, перед включением дворников , их нужно «отклеить», иначе может сгореть предохранитель, моторчик или слететь тяга.

Наиболее распространены следующие проблемы с дворниками:

1. Дворники не работают ни в одном из режимов , звука мотора не слышно. Причины могут быть в проводке, разъёмах, самом выключателе или моторе-редукторе.

2. Не работают дворники прерывистого режима … Тут проблема может быть в реле или переключателе дворников.

3. Дворники работают, но медленно . Это может быть связано с проблемами с мотор-редуктором, окислением и ржавлением механизма (требуется чистка и смазка) или неправильной установкой.

4. Слышно, как работает двигатель, но дворники не двигаются. В этом случае, скорее всего, сломались штоки или контактные элементы.

5. Рычаг управления стеклоочистителями не работает. Здесь проблема скорее всего в окислении, загибании или обрыве контактов внутри рычага. Рычаг нужно снять, разобрать, почистить, смазать, при необходимости подогнуть или припаять контакты.

6. Дворники не возвращаются в исходное положение . .. Здесь причиной могут быть ошибки при установке, неисправность мотор-редуктора контактной группы, поломка или износ шлицев на механизме привода щеток.

7. Не работают дворники при включенном омывателе стекол. Причиной может быть неисправный подрулевой переключатель или проблемы с проводкой и соединениями.

8. Щетки плохо очищают стекло. Здесь может быть две проблемы. Во-первых, щетки изношены и нуждаются в замене. Второе — плохое прилегание щеток к стеклу.В этом случае нужно посмотреть, не мешают ли какие-либо посторонние предметы нормально установить дворник. Если нет, то причина в механизме дворников. Нужно разобрать его и поискать изношенные детали.

Своевременное обслуживание механизма стеклоочистителя избавит вас от любых проблем с ним, так как сам механизм прост и надежен.

13 января 2014 г.

Рано или поздно каждый водитель столкнется с тем, что дворники автомобиля просто отказываются работать.Причин данной неисправности может быть огромное количество, но стоит отметить, что многие из них можно устранить самостоятельно прямо в гараже и не прибегая к чьей-либо помощи. Для того, чтобы разобраться с этой проблемой, вам просто необходимо освоить некоторую информацию, которая будет представлена ​​ниже.

Причиной неисправности дворников может быть как неисправное состояние моторчика стеклоочистителя, так и неисправность механической части данного узла автомобиля. Нередко трапеция тоже может выйти из строя. Это механизм, который непосредственно двигает дворники.Что касается неисправности электродвигателя, то в первую очередь стоит убедиться в его работоспособности. Для начала проверьте предохранитель, который отвечает за работу этого устройства. Если он в порядке и двигатель не подает признаков работы, то стоит прозвонить провода, идущие к электродвигателю, на обрыв или короткое замыкание.

Часто перегорает электродвигатель системы стеклоочистителей в результате попадания в его механизм посторонних предметов, таких как, например, гаечный ключ или что-то в этом роде.Многие водители возят под капотом много инструмента, чтобы не искать его в багажнике в случае поломки. Если электродвигатель стеклоочистителя все-таки сгорел, то вариантов развития событий всего два. Можно отдать двигатель электрику на ремонт или просто заменить на новый. Для того чтобы поменять этот электродвигатель нужен всего ключ на двенадцать и несколько минут времени. Единственное, что может вызвать затруднения, это правильно установить трапецию на электродвигатель, чтобы дворники останавливались в нужном месте.

Важно надежно закрепить электродвигатель, так как если он начнет шататься, то вскоре выведет из строя и трапецию. Если с электродвигателем все в порядке, то дело может быть только в трапеции стеклоочистителя. Зачастую они просто разваливаются и перестают двигать дворники. Варить трапецию просто нет смысла, так как такой ремонт поможет ненадолго и лучше сразу заменить. Стоит он не дорого около десяти долларов и заменить его можно самостоятельно, но надо сказать, что он расположен не самым удачным образом и может потребовать значительных усилий при замене, но в целом задача эта вполне выполнима.

Вот основные причины неисправности автомобильных дворников. Все они могут быть устранены в гаражных условиях. Важно только делать все ремонтные работы достаточно качественно и приобретать запасные части только у качественных производителей. В противном случае вы рискуете снова столкнуться с проведением этих работ через непродолжительное время. Теперь вы знаете достаточно, чтобы заняться ремонтом системы стеклоочистителей самостоятельно.

Трехскоростная система стеклоочистителей — одна из самых уязвимых в отечественной «десятке».Роль слабого места может выполнять практически любой узел: подрулевой переключатель, реле, предохранители, мотор-редуктор.

Первый этап: диагностика и устранение электрических неисправностей

Наверное, каждый владелец десятой модели замечал щелчки и шум, исходящие от мотор-редуктора, расположенного слева, при включении стеклоочистителя. Поэтому на начальном этапе решения вопроса, почему не работают дворники на ВАЗ 2110, следует обратить внимание именно на характер работы этого узла.

Электродвигатель не подает признаков работоспособности — необходимо осмотреть предохранитель F5 в монтажном блоке, расположенном слева под гидрокорректором светового пучка фар. Исправный предохранитель служит в первую очередь индикатором проблем в системе питания привода.

Выявить неисправный участок поможет мультиметр: необходимо «прозвонить» в режиме сопротивления цепь от предохранителя до моторедуктора и подрулевого рычага, и сам переключатель.Мультиметр выдает ноль: секция исправна, бесконечно большое значение — повод осмотреть клеммы и провода.

Неисправность устраняется следующими действиями:

  • очистить/обжать клеммы в блоке предохранителей, штыревые разъемы подрулевого переключателя и мотор-редуктора;
  • заменить провода;
  • заменить рычаг на рулевой колонке, который включает дворники.

Реле К2 тип 524.3747, расположенное в монтажном блоке, отвечает за работу дворников в циклах с паузами (I и II положения). Система не работает в повторно-кратковременном режиме — повод для детального осмотра и замены реле. При таких обстоятельствах также стоит «грешить» на подрулевой переключатель.

Имейте в виду! При неисправном реле дворники работают совершенно беспрецедентно в третьем крайнем положении правого подрулевого переключателя.

Однако неисправное реле не всегда останавливает работу узла в повторно-кратковременном режиме. Дворники могут эффективно выполнять свою функцию в I и II положениях, однако о наличии неисправности реле будет свидетельствовать отсутствие характерных для этих режимов пауз между взмахами щеток.

Попутно выясняя другие причины, по которым дворники на ВАЗ 2110 в прерывистом режиме не работают с паузами, следует осмотреть концевой выключатель, расположенный на крышке мотор-редуктора:

  • необходимо удалить оксидированный слой;
  • подгоревшие контакты необходимо зачистить;
  • контактные лепестки при необходимости следует подогнуть.

Второй этап решения вопроса почему не работают дворники на автомобиле ВАЗ 2110: электромеханические неисправности

Неработающий электродвигатель, отсутствие щелчка и предохранитель кондиционера F5 — комплекс этих обстоятельств вполне может свидетельствовать о серьезных неисправностях в моторе-редукторе, часто устраняемых заменой узла:

  • подвесные щетки, обеспечивающие электрическое соединение между цепями ротора и статора;
  • грязный коллектор, расположенный на роторе электродвигателя;
  • сгоревший коллектор;
  • обрыв в обмотке якоря.

Второй сценарий не менее критичен: электродвигатель не включается, и либо слышен щелчок, либо перегорает предохранитель F5.

Внимание! В этом случае подрулевой переключатель следует немедленно вернуть в исходное нулевое положение.

В худшем случае эти сигналы указывают на короткое замыкание в обмотке двигателя и необходимость замены мотор-редуктора в сборе. Зачастую такие симптомы подтверждают наличие пустяковых неисправностей: замерзшие щетки или касание дворников к деталям кузова.При этом следует предельно аккуратно отделить щетки от стакана или выправить геометрию кронштейна крепления щетки (и, возможно, заменить) соответственно.

Механические неисправности

Часто не работают из-за банального ослабления гайки, прижимающей щеткодержатель к трапециевидному валу. Систему можно мгновенно восстановить, отрегулировав угол наклона щетки и затянув рычаг гайкой.

О открученной гайке, способствующей передаче крутящего момента от редуктора к трапеции, может сообщить одно из двух событий:

  • электродвигатель остается работоспособным на всех режимах, но обе щетки не двигаются;
  • Щетки
  • самопроизвольно перестают работать в промежуточном положении.

Однако остановка щеткодержателей в произвольном положении может происходить из-за плохого прижатия контактов «концевика» к шестерне мотор-редуктора или окисления/подгорания тех же контактов. А щетки не способны двигаться даже после сколов зубьев шестерен, которые не имеют большого ресурса — ведь они из пластмассы.

Всего

Выход из строя стеклоочистителей может происходить по довольно частым причинам:

  • предохранитель F5 перегорел;
  • клеммы соединительных колодок окислены или подгорели;
  • провода вышли из строя;
  • реле К5 524.3747 сломался;
  • подрулевой переключатель приказал «жить долго»;
  • ослаблена гайка, притягивающая кривошип трапеции к зубчатому колесу;
  • откручены гайки крепления рычагов к трапециевидным валам;
  • кисти примерзли к стеклу.

Часто дворники на моделях семейства ВАЗ 2110 не работают из-за сложных неисправностей:

  • окисление/подгорание, недостаточное усилие прижима контактов концевого выключателя, расположенного на крышке коробки передач;
  • зависание щеток в редукторе;
  • прогорание/загрязнение коллектора;
  • обрыв обмотки якоря;
  • выкрашивание зубьев шестерни в редукторе.

Многие водители недооценивают роль дворников в обеспечении безопасности движения. На самом деле работа дворников – это важный параметр, за которым необходимо тщательно следить. Если вдруг перестали работать дворники, необходимо как можно быстрее разобраться в причинах неисправности и устранить их.

Сломанные дворники могут проявляться по разному, соответственно и причина неисправности может различаться в зависимости от «симптомов». Итак, вот основные признаки и причины, по которым не работают автомобильные дворники.

Дворники не работают, звука мотора не слышно

Скорее всего, проблему следует искать в самом моторе-редукторе. Для проверки электродвигателя, приводящего в движение дворники, его необходимо снять. Для начала нужно проверить предохранитель на самом моторе (он может быть как непосредственно в моторе-редукторе, так и где-то рядом с ним). Снятый моторчик дворников следует подключить напрямую от аккумулятора: если моторчик не «ожил», значит, проблема в нем. Причем чаще всего мотор не требует замены: в нем можно разобраться, заменив щетки или смазав весь механизм. Если мотор работает исправно, причина может быть и в подрулевом переключателе или в проводке. Проверить исправность подрулевого переключателя можно с помощью тестера: отсоединить колодку проводки стеклоочистителя и подключить тестер для проверки наличия напряжения при переключении режимов стеклоочистителя.

Дворники не работают при включении омывателя

Как и в описанном выше случае проблема скорее всего в подрулевом переключателе и в проводке.Их следует проверять таким же образом.

Моторчик гудит, но дворники все равно не работают

В данном случае можно сказать точно одно: мотор-редуктор исправен, но не имеет контакта с трапецией стеклоочистителя. Чаще всего причиной такой неисправности является износ зубьев приводного вала мотора или открученная гайка крепления трапеции к редукторному мотору. И если вторую причину легко определить, только взглянув на трапецию, то первую можно диагностировать, только разобрав мотор. Кстати, купить приводную часть мотор-редуктора бывает непросто, поэтому чаще всего автовладельцы предпочитают менять весь моторчик стеклоочистителя в сборе.

Дворники работают очень медленно

Бывают случаи, когда дворники еще выполняют свою функцию, но двигаются очень медленно, даже в самом быстром режиме. Скорее всего, проблема в недостатке смазки или ржавчине внутри механизма. В первую очередь необходимо снять всю трапецию и тщательно смазать все подвижные элементы смазкой.Если это не помогло, необходимо демонтировать и разобрать мотор-редуктор, затем тщательно очистить его от грязи и смазать.

Стеклоочистители не возвращаются в исходное положение

Причин такой неисправности может быть несколько. Скорее всего, проблема в том, что вы уже разобрали трапецию или моторчик, после чего неправильно поставили дворники. Кроме того, причиной того, что дворники не возвращаются на место, может быть неисправность концевого выключателя мотор-редуктора (в этом случае может потребоваться замена мотора) или поврежденные шлицы привода дворников.

Lada 2110 Альбом, английский

  • Lada110111112

    Альбом

  • АВТОВАЗ город Тольятти Россия2001

    Содержание

    ВАЗ-2110, ВАЗ-21102, Ваз-21103. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3ВАЗ-2111 компоновка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4ВАЗ-2112 компоновка . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Приборы и органы управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . двигатели .72110 и 2111 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . двигатель .72112 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Кривошипный механизм . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92110 распределительный механизм . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102112 распределительный механизм . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11Система смазки двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Система охлаждения двигателя .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Схема системы впрыска . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 ​​Система впрыска . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Топливная система . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16Карбюратор .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17Схема работы карбюратора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18Выхлопная система . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19Сцепление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . .20Коробка передач . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Механизм переключения передач . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22Схема работы коробки передач . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23Передний привод . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . .24Передняя подвеска . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25Задняя подвеска . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26Рулевое управление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27Тормозная система . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . .28Схема работы тормозной системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29Схема подключения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30Схема проводки системы впрыска (GM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31Схема подключения системы управления двигателем 2111, многоточечного впрыска топлива для соответствия нормам выбросов ЕВРО-2 (ECM MP7. 0Н), предназначенный для автомобилей ВАЗ-21102, 2111, 21122. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32Электросхема системы управления двигателем 2112, последовательный впрыск топлива для соответствия нормам выбросов ЕВРО-2 (ECM m1.5.4n и Январь-5.1), разработана для автомобилей ВАЗ-21103, 21113, 2112. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33Схема подключения системы управления двигателя 2111, последовательный впрыск топлива, по нормам выбросов ЕВРО-3 (ECM MP7.0H), предназначена для автомобилей ВАЗ-21102, 2111,21122.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34Электросхема системы управления двигателя 2112, последовательный впрыск топлива, для соответствия нормам выбросов ЕВРО-3 (ECM MP7.0H), предназначена для автомобилей ВАЗ-21103, 2113, 2112. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35Генератор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Стартер . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37Безразрывная система зажигания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38 Блок фары . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 Стеклоочиститель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40Кузов .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 Отделка кузова и уплотнения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42 Сиденья . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43Кузовные механизмы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . .44Отопление и вентиляция салона . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

  • ВАЗ-2110, ВАЗ-21102, ВАЗ-21103 компоновка

    СпецификацияВАЗ-2110 ВАЗ-21102 ВАЗ-21103

    Количество мест . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 . . . . . . . . . .Полезная нагрузка, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 475 . . . . . . . . . .

    Снаряженная масса, кг .. . . . . . . . . . . . . . . . 1010 . . . . . 1020 . . . . . .1035Двигатель . . . . . . . . . . . . . . . . . . . . . . . . 2110 . . . . . 2111 . . . . . . .2112

    Максимальная скорость, км/ч . . . . . . . . . . . . 165 . . . . . . 167 . . . . . . . .185

    Время разгона от 0 до 100 км/ч

    при переключении передач на автомобиле с полной массой 14 . . . . . . . 14 . . . . . . .12.5

    Размеры, мм:- общая длина. . . . . . . . . . . . . . . . . . . . . . 4265- общая ширина .. . . . . . . . . . . . . . . . . . . . . 1680- габаритная высота. . . . . . . . . . . . . . . . . . . . . . 1420

    Колесная база, мм . . . . . . . . . . . . . . . . . . . . . . . . 2492

    Колея передних колес, мм . . . . . . . . . . . . . . . . . . . 1400

    Колея задних колес, мм. . . . . . . . . . . . . . . . . . . . 1370

    1. Фара2. Забор холодного воздуха 3. Двигатель4. Воздухоочиститель5. Рулевое управление6. Бачок тормозной гидравлической системы 7. Наружное зеркало8. Внутреннее зеркало заднего вида9.Внутренний задний фонарь10. Крышка багажника11. Заднее сиденье

    12. Внешний задний фонарь13. Основной глушитель14. Запасное колесо15. Цилиндрическая пружина / амортизатор задней подвески16. Задние тормоза17. Балка заднего моста18. Топливный бак19. Промежуточный глушитель20. Переднее сиденье21. Панель приборов22. Боковой повторитель указателей поворота

    23. Расширительный бачок системы охлаждения24. Передние тормоза25. Стойка передней подвески 26. Бачок стеклоомывателя 27. Батарея28. Буксирная проушина 29. Передний бампер30. Номерной знак31. Решетка радиатора

    3

  • ВАЗ-2111 компоновка

    Спецификация

    Количество мест.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5Полезная нагрузка, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500Снаряженная масса, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1040 Двигатель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2110Максимальная скорость, км/ч . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165Время разгона автомобиля с полной массой от 0 до 100 км/ч с переключением передач, с .. . . . . . . . . . . . . . . . 14

    Размеры, мм: Общая длина . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4265Общая ширина . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1680Общая высота . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1460

    Колесная база, мм . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2492 Колея передних колес, мм . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . 1400 Колея задних колес, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1370

    1. Фара2. Воздушный фильтр 3. Двигатель4. Плегнум5. Бачок омывателя крышки багажника6. Бачок тормозной гидросистемы 7. Расширительный бачок системы охлаждения8. Дверное зеркало9. Панель приборов10. Рулевое колесо

    11. Внутреннее зеркало заднего вида12. Солнцезащитный козырек13. Рейлинг багажника на крыше14. Заднее сиденье15. Задняя дверь16. Блок задних фонарей 17. Запасное колесо18. Основной глушитель19. Цилиндрическая пружина / амортизатор задней подвески20.Задние тормоза

    21. Топливный бак22. Переднее сиденье23. Промежуточный глушитель24. Боковой повторитель указателей поворота25. Стойка передней подвески 26. Передние тормоза27. Коробка передач28. Бачок жидкости омывателя ветрового стекла/фар 29. Аккумулятор4

  • ВАЗ-2112 Компоновка

    Спецификация

    Количество мест . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

  • ВАЗ-2110: замена троса сцепления самостоятельно

    Сцепление в автомобиле играет очень важную роль.Этот узел на время отключает двигатель и коробку передач. После включения передачи эти механизмы снова включаются. На отечественных автомобилях ВАЗ эту функцию выполняет трос сцепления. 2110 не исключение. Со временем этот элемент выходит из строя. И сегодня мы рассмотрим, как заменить трос сцепления ВАЗ-2110 со снятием дворника и без него.

    Устройство

    На современных автомобилях вилка сцепления приводится в действие гидроприводом. Главный и рабочий цилиндры сцепления включены. У ВАЗ-2110 эта вилка двигается механически, с помощью тросика (как и акселератора).

    Сам привод сцепления состоит из нескольких элементов:

    • Кабель в оболочке.
    • Монтажные скобы.
    • Нижний наконечник оболочки кабеля.
    • Регулировочная гайка.
    • Трос с защитным кожухом.
    • Наконечник верхнего наконечника.
    • Упорная пластина
    • Уплотнитель.

    Весь механизм управляется педалью сцепления. Подвешивается на отдельном кронштейне. Нажав на нее, водитель перемещает вилку сцепления.Тот, в свою очередь, отсоединяет коробку от маховика двигателя при помощи корзины и фрикционного диска. После включения нужной передачи под действием возвратной пружины педаль перемещается вверх. Фрикционный диск входит в зацепление с маховиком. Передача крутящего момента производится на коробку, а затем на ведущие колеса. Накопитель имеет достаточно простое устройство, поэтому с проблемой замены шлейфа владельцы часто не сталкиваются. Однако, если его обрезать, вы сразу это заметите. Передачи обычно не включаются.

    Почему это происходит?

    Вообще трос очень надежный элемент, и сломать его достаточно сложно. Как правило, такая поломка возникает из-за большой нагрузки на деталь (либо автомобиль проехал более 300 тысяч километров).

    Основным признаком неисправности является неисправность педали сцепления. Также обратите внимание, что данная особенность наблюдается при поломке вилки включения сцепления. Его ресурс намного меньше. Но в любом случае без сцепления можно добраться до сервиса самостоятельно.Для этого заведите автомобиль на первой передаче и начните движение с запуском двигателя. Переключение на следующую скорость производится с перегазовкой. Добираясь до места ремонта, избегайте крупных перекрестков. Иначе вы заглохнете «на передаче».

    Инструменты

    Для выполнения этой операции нам потребуется минимальный набор инструментов. Среди них необходимо подготовить ключи «на 8», «на 17» и «на 19». Также нам понадобится крестовая отвертка. Замена троса сцепления ВАЗ-2110 своими руками может производиться двумя способами:

    1. Со снятием дворника и жабо.
    2. Без снятия.

    Рассмотрим оба варианта подробнее.

    Метод №1

    Этот метод занимает немного больше времени. Однако демонтаж таких элементов, как дворник и жабо (это декоративная панель, которая находится под «руками» дворников) значительно облегчит процесс замены троса. Итак, с чего начать работу? Сначала нужно снять дворник с помощью гаечных ключей, а затем пластиковую крышку под ним.

    Так освобождаем трос сцепления 2110-й ВАЗ от вилки.Сдвигаем кожух с наконечника троса и откручиваем гайку, которой наконечник крепится к скобе на трансмиссии. Используйте второй ключ («19»), чтобы наконечник не вращался. Снимите предмет с крепления. Кронштейн наконечника снимается со шпилек. Далее откручиваем защитную крышку держателя винта. Последняя немного отогнута в сторону. Итак, мы можем добраться до кончика троса сцепления. С помощью отвертки снимите стопорную скобу. Удалите наконечник. Далее идем в салон.

    Здесь нам нужно открутить болт, которым трос крепится к педали.Разберите втулку и осмотрите ее техническое состояние. Замените по мере необходимости. Не забывайте о смазке. На автомобиле ВАЗ-2110 замена троса сцепления не обходится без его предварительной обработки Литолом. Соберите в обратном порядке.

    Способ № 2

    Теперь рассмотрим, как производится замена троса сцепления на автомобиле ВАЗ-2110 без снятия дворника и декоративной накладки. Сначала берем ключ «на 19» и откручиваем трос крепления. Вынимаем наконечник вилки сцепления.

    Далее перемещаемся в салон и ключом «на 8» откручиваем гайку крепления элемента к педали. Последний слегка приподнимаем и цепляем клипсу, после чего клипсу отсоединяем. Далее из салона можно полностью убрать трос. Также установлен новый элемент из салона. Проталкиваем его в моторный отсек и прикручиваем на место. Соберите в обратном порядке.

    Регулировка

    Независимо от того, каким способом производилась замена троса сцепления на ВАЗ-2110, после проведенных работ элемент необходимо отрегулировать.Вся суть операции заключается в установке свободной педали.

    Расстояние между полом салона и верхним положением рычага сцепления должно быть 12,5-13 сантиметров. Измерить расстояние можно обычной рулеткой. Визуально она должна быть на одном уровне с педалью акселератора, а также педалью тормоза. Для регулировки зазора необходимо ослабить гайку на кронштейне коробки передач с помощью гаечного ключа. Метод выбора устанавливает нормальное расстояние между педалями и полом.При настройке важно не торопиться. В противном случае всю процедуру придется выполнять заново. Когда зазор составит 12,5 сантиметров, окончательно затяните гайки и проверьте работу сцепления. Лучше сделать небольшой тест-драйв. Через один-два километра вы поймете, насколько хорошо отрегулировано сцепление. Если педаль находится сильно вверху или внизу, отрегулируйте ее положение с помощью тех же гаек.

    Заключение

    Итак, мы разобрались, как заменить трос сцепления со снятием дворника и без него на автомобиле ВАЗ-2110.Как видите, эту процедуру можно проделать самостоятельно. А если такая поломка случилась в пути, всегда можно добраться до места ремонта своим ходом. Купить трос сцепления можно в любом автомагазине. Цена этого предмета около 360 рублей.

    как это работает, симптомы, проблемы, тестирование

    Обновлено: 21 июля 2021 г.

    Мотор стеклоочистителя в машине. Работающие стеклоочистители жизненно важны для обеспечения видимости водителя. Автомобиль считается небезопасным, если дворники не работают.Электродвигатель переднего стеклоочистителя и механизм привода стеклоочистителя (рычажный механизм) установлены под ветровым стеклом, под крышкой панели капота.

    Как работает система стеклоочистителей: когда вы включаете стеклоочистители, переключатель стеклоочистителей посылает сигнал на модуль управления. Модуль управления управляет реле стеклоочистителей. Реле посылает 12-вольтовую мощность на двигатель стеклоочистителя.

    Механизм привода стеклоочистителя (рычажный). Мотор вращает рычажок (см. схему), который через звенья приводит в движение рычаги стеклоочистителя. Подробнее читайте ниже.

    Если стеклоочистители не работают, механику или дилеру необходимо сначала диагностировать проблему, а затем заказать неисправную деталь. Это означает, что есть шанс, что ваш автомобиль не будет отремонтирован в тот же день. Стоимость ремонта зависит от проблемы. Диагностика проблем с моторчиком стеклоочистителя не очень сложна, читайте далее. Мы также обнаружили несколько отзывов, связанных со стеклоочистителями. Прочтите раздел отзывов.

    Почему не работают дворники: советы по устранению неполадок

    Первое, что ваш механик хотел бы знать, это механическая проблема с трансмиссией стеклоочистителя (рычажным механизмом) или электрическая проблема с цепью двигателя стеклоочистителя.Как вы можете сказать? Мотор стеклоочистителя работает или хотя бы шумит при включении переключателя стеклоочистителя? Если двигатель работает или пытается запуститься, но дворники не работают, это механическая проблема с рычажным механизмом, см. распространенные проблемы ниже. Если двигатель не реагирует на нажатие выключателя, проблема в электрике. Цепь двигателя стеклоочистителя необходимо будет проверить; более подробная информация ниже.

    Распространенные проблемы с механизмом трансмиссии (рычажным механизмом)

    Новая тяга стеклоочистителя в сборе (трансмиссия). Вал рычага стеклоочистителя заедает внутри рычажного механизма. Тяга стеклоочистителя, также известная как трансмиссия стеклоочистителя или узел тяги стеклоочистителя, имеет два вала, которые удерживают рычаги стеклоочистителя. Часто заклинивает один из валов, это распространенная проблема на многих автомобилях. Сначала дворники начинают двигаться медленнее, а потом и вовсе заедают.

    Если есть возможность высвободить валы рычагов стеклоочистителя из рычажного механизма, ваш механик может предложить вариант очистки и смазки валов без замены деталей. Это дешевле, но правильным решением является замена рычажного механизма.

    Замена соединения стоит не очень дорого: 35-130 долларов за деталь плюс 80-160 долларов за работу. В некоторых случаях заклинивший вал рычага стеклоочистителя может привести к перегреву двигателя стеклоочистителя и его остановке. В этом случае двигатель стеклоочистителя также необходимо будет заменить (деталь 35–169 долларов США). Посмотрите, как проверить двигатель стеклоочистителя ниже.

    Одно из звеньев разрывается. Звенья имеют пластиковые или резиновые втулки на каждом конце, которые соединяются с шатунами через шаровые шарниры. При износе или ржавчине звено может выскочить, смотрите это фото.Это приведет к тому, что один или оба стеклоочистителя не будут работать. Лязгающий звук, исходящий из области электродвигателя стеклоочистителей при их работе, является одним из первых признаков износа звена или другого компонента трансмиссии. Другим симптомом является то, что один из рычагов стеклоочистителя чувствует себя ослабленным или качается слишком далеко.

    Решение – замена изношенного звена, если оно продается отдельно, или всего механизма трансмиссии (рычага), если он идет как единое целое.

    Ослабляется гайка, удерживающая один из рычагов стеклоочистителя. Когда одна из гаек, удерживающих рычаг стеклоочистителя, ослабевает, один из рычагов полностью перестает работать или смещается в сторону от своего надлежащего положения. Исправить это просто: необходимо правильно переместить ослабленный рычаг стеклоочистителя и снова затянуть обе гайки рычага стеклоочистителя.

    Оба стеклоочистителя работают, но останавливаются в неправильном положении Это может произойти по ряду причин. Иногда маленький рычаг двигателя, который соединен с двигателем стеклоочистителя, ослабевает и смещается на валу двигателя, из-за чего он не останавливается в правильном положении «Парковка» (см. схему выше).

    Принцип работы двигателя и цепи стеклоочистителя

    Электрическая схема мотора стеклоочистителя. В современных автомобилях мотор стеклоочистителя управляется модулем управления. Его можно назвать модулем управления кузовом (BCM) или передним BCM (FBCM). Honda называет это Multiplex Integrated Control System MICU.

    Переключатель стеклоочистителя на рулевой колонке (многофункциональный переключатель) управляет модулем управления, а модуль управления управляет двигателем стеклоочистителя через реле двигателя стеклоочистителя; см. схему.

    Может быть до 3 реле: одно для цепи высокой скорости электродвигателя стеклоочистителей, одно для цепи низкой скорости и одно для цепи прерывистого режима работы стеклоочистителей.Схема не одинакова для всех автомобилей. Если вам нужна правильная схема для вашего автомобиля, мы разместили несколько ссылок внизу этого поста, где вы можете получить доступ к заводскому руководству по ремонту за абонентскую плату.

    При устранении неполадок, связанных со стеклоочистителями, механики дилерского центра могут получить доступ к модулю управления с помощью диагностического прибора, который может показать, правильно ли работает многофункциональный переключатель.

    Механики используют специальный съемник рычагов стеклоочистителя для снятия рычагов стеклоочистителя. Сканирующий прибор также позволяет проводить активный тест, что означает, что двигатель стеклоочистителя можно активировать с помощью сканирующего прибора.

    Двигатель стеклоочистителя представляет собой двигатель постоянного тока 12 В, который включает в себя набор шестерен и переключатель парковки. Переключатель парковки позволяет остановить двигатель, когда дворники находятся в нижней части ветрового стекла в положении «парковка».

    Реле стеклоочистителя

    Реле стеклоочистителей можно установить в блоке предохранителей под капотом или в других местах. В некоторых автомобилях реле стеклоочистителей встроено в модуль управления кузовным оборудованием (BCM). Реле стеклоочистителей нередко выходит из строя или залипает, в результате чего двигатель стеклоочистителя не работает или работает при выключенном выключателе.Мы видели залипание реле дворников после того, как дворники были включены, когда они примерзли к лобовому стеклу. Когда стеклоочистители включаются во время замерзания, сильный ток может повредить реле или сам двигатель стеклоочистителя. Это одна из причин, по которой всегда рекомендуется очищать лобовое стекло от снега перед поездкой или включением дворников.

    Как работают дворники с датчиком дождя?

    Датчик дождя. Датчик дождя часто устанавливается на внутренней стороне лобового стекла. Он измеряет отражение от лобового стекла.Когда идет дождь, отражение меняется, и датчик посылает сигнал на BCM. Если переключатель стеклоочистителей находится в режиме «Авто», BCM включает стеклоочистители. Во многих автомобилях с этой опцией функцию дворников с датчиком дождя можно включить или отключить через информационно-развлекательную систему.

    Если функция стеклоочистителя с датчиком дождя не работает, в то время как все остальное работает, в первую очередь необходимо проверить датчик дождя. Некоторые автомобили имеют прозрачную резиновую прокладку между датчиком и лобовым стеклом. Часто проблемы с датчиком дождя возникают из-за того, что эта прокладка выпадает с места или не сидит должным образом.Иногда видно, что прокладка не прилегает к лобовому стеклу.

    Как проверяется цепь электродвигателя стеклоочистителей?

    Мультиметр показывает 12,38 В, но двигатель не работает. Это означает, что двигатель стеклоочистителя неисправен и нуждается в замене. Вы можете найти правильную процедуру проверки цепи двигателя стеклоочистителя в руководстве по обслуживанию вашего автомобиля. Например, в этой машине на фото не работает моторчик дворников. При включении переключателя стеклоочистителей реле стеклоочистителей щелкает.Это означает, что переключатель работает, и BCM управляет реле.

    Диагностическая процедура для этого автомобиля рекомендует проверить массу и напряжение зажигания на разъеме электродвигателя стеклоочистителя. Проверяем напряжение мультиметром. Показывает 12В, смотрите фото. Разъем выглядит нормально, коррозии нет. Если на двигателе есть 12 вольт, но он не работает, двигатель стеклоочистителя неисправен и нуждается в замене. Замена мотора стеклоочистителя стоит от 42 до 168 долларов за деталь плюс 80-180 долларов за работу. Посмотрите эти видео на YouTube о том, как проверить двигатель стеклоочистителя.

    Выключатель парковки стеклоочистителя

    Проблема с переключателем парковки стеклоочистителя может привести к тому, что дворники не выключаются или паркуются в случайных местах. Это может происходить периодически, часто в холодную погоду. У некоторых автомобилей Honda и Acura была эта проблема. Переключатель парковки встроен в двигатель стеклоочистителя, но в некоторых автомобилях детали, относящиеся к переключателю парковки, поставляются отдельно. В большинстве автомобилей переключатель парковки поставляется вместе с двигателем, поэтому, если переключатель парковки неисправен, двигатель стеклоочистителя необходимо заменить.

    Проблемы с многофункциональным переключателем

    Проблемы с многофункциональным переключателем могут привести к тому, что моторчик стеклоочистителя будет работать в одних режимах, но не работать в других. Например, известно, что в некоторых грузовиках Ford неисправный многофункциональный переключатель приводил к тому, что стеклоочистители работали в низком/прерывистом режиме даже после выключения переключателя.

    Двигатель стеклоочистителя отзывает

    Работающие стеклоочистители важны для безопасного вождения. Несколько производителей выпустили отзывы, связанные с системой стеклоочистителей, и, возможно, в будущем будет больше отзывов.Это означает, что если вам нужно заплатить за ремонт двигателя стеклоочистителя, сохраните квитанцию. Если есть отзыв, вы можете подать заявление на возмещение. Вот отзывы, которые мы нашли. Чтобы проверить, отзывается ли ваш автомобиль, посетите сайт Safercar.gov.

    Компания Chrysler отозвала K24 по соображениям безопасности для Jeep Liberty 2008 года выпуска.
    Honda отозвала 4-дверную Honda Accord 2003 года выпуска из-за отказа двигателя стеклоочистителя (сервисный бюллетень 08-043).
    GM выпустила отзыв 25302 для устранения коррозии трансмиссии переднего стеклоочистителя в Chevrolet Equinox и GMC Terrain 2013 года.
    Toyota выпустила отзыв F0S из-за коррозии тяги стеклоочистителя в североамериканском RAV4 2009–2012 годов.
    Mitsubishi отозвала Outlander 2007-2013 годов выпуска из-за отказа мотора стеклоочистителя (вспомним SR-17-003). Другой отзыв Mitsubishi (SR-16-010) касается двигателя стеклоочистителя Outlander Sport / RVR 2011–2015 годов.
    Subaru отозвала некоторые автомобили Legacy и Outback 2010–2014 годов выпуска для замены нижней крышки электродвигателя переднего стеклоочистителя (бюллетень WTK-71).

    .

    Leave a Comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
