Регулируем ремень ГРМ на автомобилях ЛАДА Самара

Автор: admin | 22.12.2016

Рекомендуется проверять ремень привода ГРМ каждые 15000км при проведении очередного ТО.

Для выполнения данных работ вам потребуется ключ для натяжения ремня привода ГРМ.

---

1. При помощи ключа на 10 откручиваем 3 болта крепления передней крышки ремня привода ГРМ.
2. Приподнимаем ее вертикально вверх и снимаем с двигателя.
3. Крутим коленвал и визуально проверяем состояние ремня. Коленвал можно прокручивать ключом на 17 или 19 за болт крепления шкива. Визуально ремень должен быть чистым. Если на ремне заметы потертости, трещины, расслоения — его однозначно нужно менять.
4. Попробуйте повернуть ремень на 90 градусов двумя пальцами. Тянуть нужно на участке между шкивами коленчатого и распределительного валов, прилагая усилие 15–20 Н·м (1,5–2,0 кгс·м). Если провернуть не получается, значит ремень перетянут. Если же ремень можно развернуть на больший угол — натянут слабо. Внимание! Регулировать ремень нужно на холодном двигателе. Перетянутый ремень приводит к сокращению срока службы самого ремня, подшипников натяжного ролика и насоса охлаждающей жидкости. Слабое натяжение ремня может привести к перескакиванию ремня через зубья распредвала.
5. Для того, чтобы проверить взаиморасположение распревала и коленвала нужно установить поршень 1го цилиндра в ВМТ такта сжатия. Для этого:

а) Нужно снять заглушку в верхней части картера сцепления.

б) В этом окошке отверткой поворачиваем коленвал за зубья венца маховика

до совмещения метки на шкиве распределительного вала и выступа задней крышки ремня привода ГРМ.

При этом метка на маховике должна совместиться с центром шкалы.

Рекомендации:

Если взаимное положение коленчатого и распределительного валов нарушено, то поверните коленчатый вал до совмещения метки с центром шкалы.

Ослабьте натяжение ремня и снимите его со шкива распределительного вала. Поверните распределительный вал до совпадения метки на его шкиве с выступом на задней крышке. Не меняя взаимного положения валов, наденьте ремень на шкив распределительного вала и отрегулируйте натяжение ремня.

7. Ключом на 17 мм отпускаем затяжку гайки крепления натяжного ролика.

8.Поворачивая ролик специальным ключом, регулируем натяжение ремня и, удерживая ролик в этом положении, затягиваем гайку его крепления.

9. Проверяем натяжение ремня (см. выше) и, при необходимости, повторяем регулировку.

10. Окончательно затягиваем гайку крепления ролика моментом 33,2–41,2

11. Устанавливаем на место переднюю крышку ремня и затягиваем болты ее крепления.

Видео по теме:

Раздел: Двигатель ВАЗ 2114, 2113, 2115

Найти:

Свежие записи

• Замена ремня привода генератора на ВАЗ 2113, 14, 15
• Проверяем натяжение ремня генератора на ВАЗ 13, 14, 15.
• Замена рулевых тяг на ВАЗ 2113, 2114, 2115
• Замена рулевой рейки на автомобилях ваз 2113, 14, 15
• Замена наконечников рулевой тяги на ВАЗ 2113, 2114, 2115.

Рубрики

• Выхлоп
• Двигатель ВАЗ 2114, 2113, 2115
• Задняя дверь
• Задняя часть кузова
• Кузов ВАЗ 2114, 2113, 2115
• Передняя дверь
• Передняя часть кузова
• Рулевое управление
• Система отопления
• Система охлаждения
• Система питания
• Система управления
• Тормозная система
• Ходовая часть
• Электрооборудование

Архивы

• Январь 2019
• Декабрь 2018
• Ноябрь 2018
• Октябрь 2018
• Декабрь 2017
• Июль 2017
• Июнь 2017
• Январь 2017
• Декабрь 2016
• Ноябрь 2016
• Октябрь 2016
• Сентябрь 2016
• Август 2016
• Июль 2016
• Июнь 2016
• Апрель 2016
• Март 2016
• Январь 2016
• Ноябрь 2015
• Октябрь 2015
• Сентябрь 2015
• Апрель 2015
• Май 2014

Iconic One Theme | Powered by WordPress

Как правильно выставить метки ГРМ на 2109

На карбюраторных двигателях автомобиля ВАЗ 2109 установлен такой же механизм ГРМ, как и на инжекторных. Небольшие отличия имеются только в шкивах привода генератора.

Независимо от того, какой двигатель установлен на ВАЗ 2109, состав механизма ГРМ остается таким же. Правда, есть различие в шкивах привода генератора. На инжекторном двигателе установлен широкий многоручейковый ремень, а на карбюраторном клиновидный. Но эти детали не относятся к ГРМ, так как на функции газораспределения никак не влияют. На шкиве имеются зубья, которые необходимы для работы датчика оборотов двигателя. Чтобы снять ремень и правильно одеть его, нужно всего лишь соблюдать определенную последовательность действий.

Снятие ремня ГРМ

Итак, сначала открываем капот и отключаем минусовую клемму с аккумулятора. В процессе работы придется двигать генератор, можно нечаянно задеть его выводы и замкнуть на массу. После поднимаем правую сторону автомобиля на домкрате и снимаем колесо. Без снятия колеса не получится снять ремень ГРМ. С правой стороны уберите защиту, она крепится саморезами к кузову. Сразу поставьте коленчатый вал по метке, которая находится на маховике. Увидеть ее можно, сняв резиновую заглушку на блоке сцепления.

Теперь ослабьте гайку крепления генератора и подтяните его ближе к двигателю, чтобы проще было снять ремень генератора. Когда ослабили его, можно снять и посмотреть, есть ли на нем трещины и повреждения. Если таковые имеются, то лучше всего заменить его. Неважно, многоручейковый ремень у вас стоит, либо же клиновидный. А вот теперь самое сложное – снятие шкива с коленчатого вала.

На карбюраторных двигателях установлены шкивы, в которых имеются длинные окна. В них можно поставить зубило или гаечный ключ, чтобы упереть в блок двигателя. А торцовым ключом на 19 открутить болт. А вот на инжекторных посложнее, так как нет таких окошек. Придется снимать резиновую заглушку на блоке сцепления. В смотровое окно установить зубило или большую плоскую отвертку, упереть ее в зубья венца.

Когда сняли шкив, можно приступать и к снятию ремня. Для этого ослабьте натяжной ролик, снимите ремень со шкива на распределительном валу, а затем на коленчатом. Все, теперь, когда вы избавились от него, можно приступать к установке. Старайтесь менять помпу, ролик и ремень ГРМ вместе.

Установка ремня ГРМ

Для начала необходимо выставить коленчатый и распределительный валы по меткам. Как уже говорилось, коленчатый вал выставляется по метке, находящейся на маховике. Сняв заглушку, вы увидите металлическую планку с вырезом. Этот вырез должен совпасть с чертой на корпусе маховика.

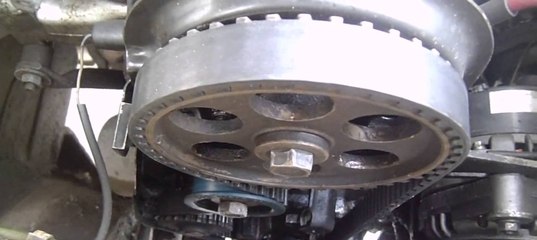

После приступаем к распределительному валу. На двигателе, со стороны салона, находится планка. А на шкиве есть метка, которая должна четко совпасть с этой планкой на двигателе. Заодно оцените состояние шкивов, нет ли на них выработки. Если имеется чрезмерный износ, то необходимо их заменить.

Берем новый ролик, устанавливаем и наживляем гайку. Теперь одеваем новый ремень. Сначала на шкив коленвала, а потом, слегка натягивая, на шкив распределительного вала. Также одеваем на помпу и ролик. Когда поставили ремень, специальным ключом натягиваем его с помощью ролика.
