Заменяем рапредвал и устанавливаем метки ГРМ на Ваз 2107 своими руками

Основные функции распределительного вала

Как понять, что распредвал нужно менять?

Как выбрать качественные детали

Снимаем распределительный вал

Устанавливаем новый вал

Проверяем совмещение меток ГРМ

Совет на заметку

Автовладельцев ваз 21 07  иногда тревожит стук под капотом. У этого явления может быть несколько причин. В этой статье рассмотрим одну из них.
Ниже вы узнаете, как заменить распредвал на ваз 07 модели, как установить метки грм, чтобы двигатель работал в такт.

Основные функции распределительного вала

Распределительный вал открывает и закрывает клапаны, впуская и выпуская горючую смесь в цилиндр. На распредвале есть кулачки. Это выступы, которые передают крутящий момент на рычаги. Одно плечо рокера (рычага) принимает вращательный момент от распределительного вала, другое передаёт его на клапаны. Таком образом, клапаны открываются.
Когда кулачок проворачивается дальше, он перестаёт действовать на рокер, и пружины возвращают клапан в исходное положение, то есть закрывают.
Распредвал приводится в движение работой коленвала. Их соединяет цепь или ремень ГРМ. Если проводить аналогию с велосипедом, то коленчатый вал – это педали, распределительный вал – это заднее колесо, а цепь ГРМ – это она же у двухколёсника. Пока коленвал делает два оборота, распредвал выполняет только один.

Как понять, что распредвал нужно менять?

Определить неисправность распределительного вала, не открывая капот, можно по двум признакам:

• стук;
• снижение давления масла в двигателе.

Основная причина нарушений в работе распредвала – это появление зазоров. Они появляются между опорными шейками вала и подшипниками постели, на которые опирается распределительный вал. Щели образуются за счёт того, что части распредвала стираются. Зазоры приводят к тому, что вал становится подвижен в вертикальной или горизонтальной оси. Если люфт вала составляет 1 мм, то это сказывается на работе двигателя.
Причины появления зазоров:

• не была произведена своевременная замена распредвала;
• не меняют масло в положенный срок;
• использование некачественного масла;
• водитель ездит на низких оборотах, таким образом, в ГРМ поступает мало масла и детали быстрее изнашиваются.

  Износ рокера в виде задира

  Кольцевые задиры на коренной шейке рапредвала

  Стержень клапана оставил кольцевой след




Распределительный вал также нужно менять, если в нём забились масляные каналы. Прежде чем менять деталь, посмотрите, есть ли люфт, перелом, деформации или задиры вала.

Как выбрать качественные детали

Покупайте распредвал от надежной и проверенной временем компании, например- ПАО «Автоваз». На упаковке есть пломба с голограммой. Она переливается на свету и на ней изображён фирменный значок компании. Также на коробке есть стикер со штрих-кодом. Деталь упакована в синюю полупрозрачную плёнку. Внутри упаковки есть штамп отдела ОТК.
Рокеры покупайте вместе с регулирующими болтами. Есть рычаги нового и старого образца. В них отверстия отличаются по диаметру и количеству пропилов. Если вы купите рокеры и болты по отдельности, есть вероятность, что они не подойдут друг другу.

Прочитайте, может пригодится:  Масляный фильтр имеет недостаток

Снимаем распределительный вал

Во время замены распредвала двигатель должен быть холодный.
Вам потребуются:

• Новый распредвал;
• Комплект рычагов с болтами;
• Гаечные ключи на 7, 8, 10, 13, 17 и 24;
• Маленькая и большая отвёртка;
• 3 запасные пружины рычагов;
• Рейка;
• Прокладка клапанной крышки;
• Динамометрический ключ

1. Снимите воздушный фильтр, отделите наконечник, трос и тяга привода дроссельной заслонки.
2. Если у вас карбюраторный двигатель, вытащите топливный шланг из кронштейна, если инжекторный – отсоедините вакуумный шланг, рукав подачи воздуха и выведите из кронштейна топливный фильтр.
3. Снимите крышку блока цилиндров.
4. Совместите метку на звёздочке распредвала с верхней мёртвой точкой 4-го цилиндра. Если у вас карбюраторный двигатель, можно провернуть коленвал специальным ключом. А если стоит инжектор, то нужно приподнять автомобиль домкратом, включить четвертую передачу и прокрутить заднее колесо.
5. Демонтируйте прокладку.
6. Отогните шайбу звёздочки распределительного вала зубилом.
7. Включите четвертую передачу, чтобы коленвал был зафиксирован.
8. Снимите натяжитель.
9. Открутите гайку и снимите звезду. Цепь привяжите к звезде, чтобы звенья не перескакивали на другие зубья.
10. Выкрутите гайки и вытащите распредвал.
11. Снимите рокера, болты и пружины.

Устанавливаем новый вал

Новый распредвал перед установкой необходимо смазать моторным маслом

1. Проверьте пружины рычагов. Если они сломались или погнулись, замените их.
2. Прикрутите на место регулировочные болты.
3. Установите пружины, затем присоедините к ним рокера.
4. Теперь можно вставлять распредвал с корпусом. Смажьте маслом рычаги, кулачки и шейки распределительного вала.
   Насадите их и затяните динамометрическим ключом. Процедура выполняется от центра к краю. Момент затяжки – 2 кгс*м.

Схема порядка затяжки гаек распредвала ваз 7 модели есть на фото

Схема порядка затяжки гаек распредвала

Проверяем совмещение меток ГРМ

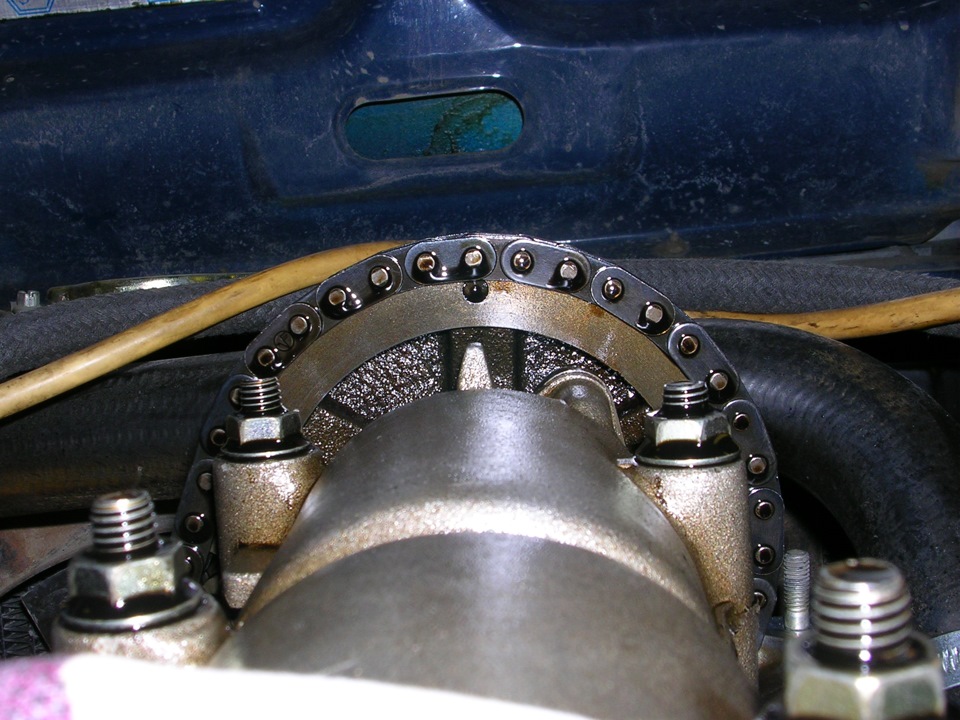

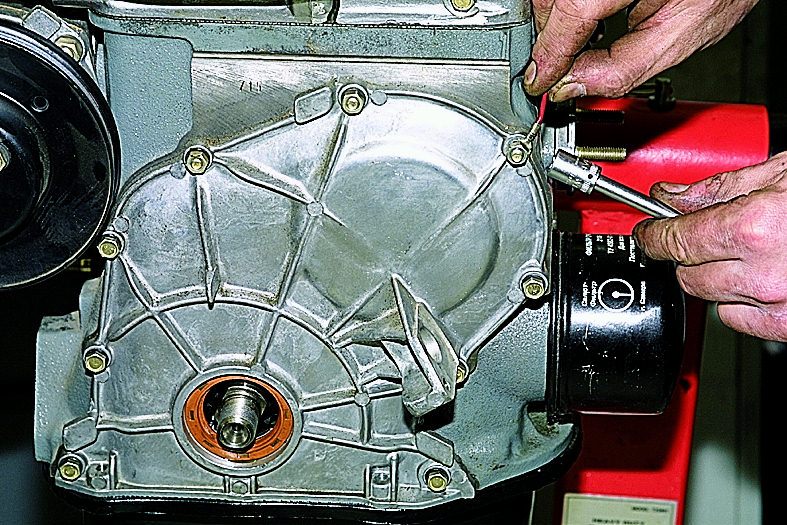

Если не сопоставить метки коленвала и распредвала, то двигатель будет работать неправильно. Выставление меток грм на ваз 07 инжектор ничем не отличается от этой же процедуры на карбюраторных двигателях. Отметка на шкиве коленчатого вала должна совпасть с меткой на передней крышке двигателя. А точка на ободке звёздочки распредвала должна встать напротив маячка на постели.

Совмещаем метку на звезде с выступом

Когда будете надевать звёздочку, зафиксируйте распредвал, чтобы он был неподвижен. Закрутите гайку звезды не до конца. Сопоставьте метки на распредвале, прокручивая звезду. Цепь должна оставаться в исходном положении, поэтому перекидывайте звенья, пока не достигните совмещения метки и отлива на постели. Затем отведите коленвал ключом на четверть оборота против часовой стрелки. Поверните коленчатый вал в обратное положение, чтобы метки на нём совпадали. Когда отметки сопоставились и на коленвале, и на распредвале, затягивайте гайку на звёздочке распредвала динамометрическим ключом. Момент затяжки – 5 кгс*м.
Настройте натяжение цепи с помощью натяжителя.

Прочитайте, может пригодится:  Как снять двигатель «семерки» пошаговая инструкция

Совет на заметку

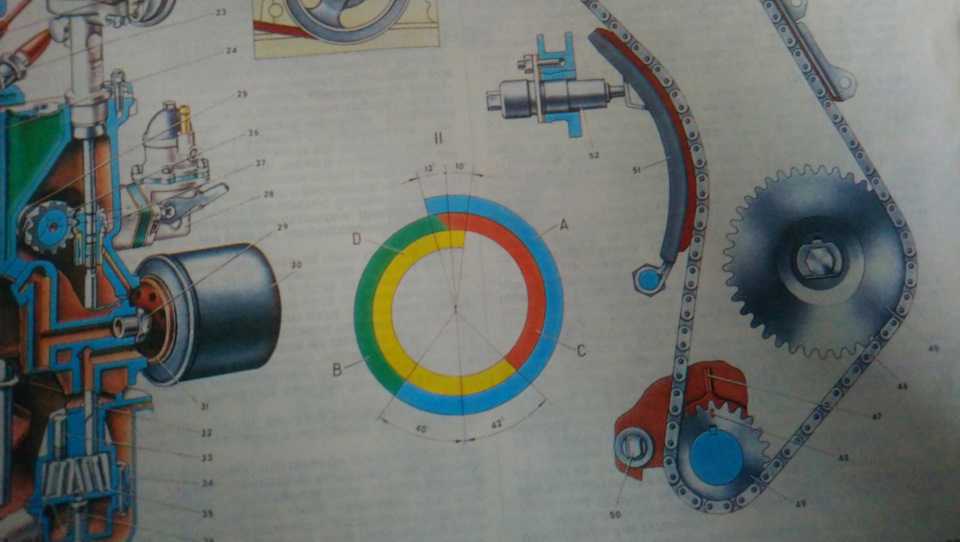

Установка фаз газораспределения по меткам на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!

Знаете ли Вы, что такое фазы газораспределения? В статье мы познакомимся с понятием и попытаемся объяснить и показать наглядно правильную установку фаз по меткам.

Примечание!
Вам понадобятся следующие инструменты: отвёртка, три гаечных ключа «на 8» «на 10» и «на 13», специальный ключом для проворачивания шкива коленвала (в отсутствие такового используйте головку «на 36»).

Краткое содержание:

• Установка фаз газораспределения по меткам
• Дополнительный видео-ролик

Момент, когда поршень в двигателе движется вверх и вниз по определённому заданному интервалу и есть та самая фаза. В случае случае поршень сбивается с интервала и получается неровная работа двигателя.

При неравномерной работе двигателя автомобиля, а именно:

• у автомобиля уменьшается мощность;
• у двигателя повышается расход топлива;
• автомобильный движок начинает работать с перебоями, глохнет на холостом ходу;
• скачут холостые обороты двигателя.

1) Снимите корпус воздушного фильтра.  (подробнее читайте в статье: «Замена корпуса воздухофильтра»)

2) Затем накройте горловину карбюратора чистой тряпкой, во избежание попадания грязи во время работы.

3) Теперь снимите со штуцера, расположенном на карбюраторе, шланг отвода картерных газов.

4) После ослабьте винт крепления троса заслонки воздуха.

5) Следом ослабьте болт крепления оболочки троса воздушной заслонки.

6) После откручивания обоих болтов, отсоедините трос от карбюратора, потянув рукой.

7) Затем отверните крепёжные болты поверхности головки блока.

8) Отвёрткой подденьте и снимите стопорную шайбу крепления промежуточного рычага.

9) Следом снимите промежуточный рычаг.

10) Аккуратно снимите крышку с головки блока.

Примечание!
Если на крышке или на самой головке осталась прокладка, снимите её и замените на новую. Изношенная прокладка в будущем дает течь масла!

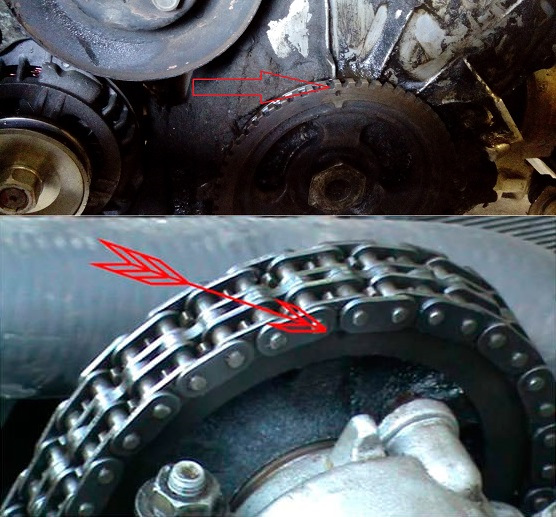

11) Прокрутите гайку шкива коленчатого вала с помощью специального ключа, пока метка звездочки распределительного вала не совпадет с меткой на корпусе как показано на фото ниже (подробнее процесс описан в статье: «Установка поршня в положение ВМТ» — здесь вы найдёте три способа проворачивания коленвала).

Примечание!

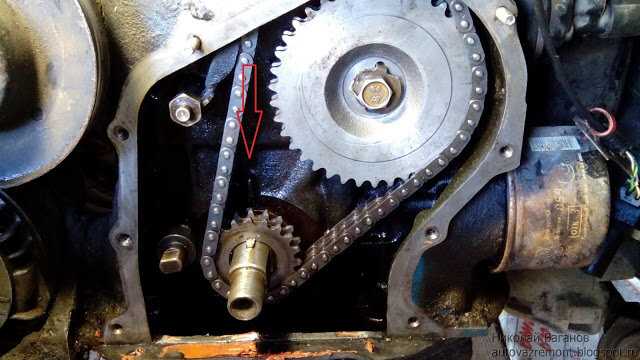

Метка звездочки коленчатого вала должна совпасть с длинной меткой на крышке распредвала!

Важно! Если у вас получилась такая ситуация:одна из меток совпала, а другая нет, тогда проделайте операцию, указанную ниже:

1. Сперва разогните лепесток стопорной шайбы болта, который крепит звездочку распредвала.

2. Включите первую передачу и открутите болт крепления звездочки распределительного вала.

3. Снимите звездочку вместе с цепью и удерживайте в руках.

4. Снимите цепь со звездочки и измените ее положение в нужную вам сторону, добившись совпадения обеих меток, как это показано в пункте «11».

карбюратор

Примечание!
Подробно процесс установки деталей по местам продемонстрирован в видеоролике внизу статьи. Однако, рекомендуем сначала прочитать.
