Электроусилитель руля на ваз 2109

Ставить электроусилитель руля на ВАЗ 2109 стало модно. Многие автомобилисты считают, что без ЭУРа жизнь не жизнь. Эта тяга понятна, езда с усилителем рулевого управления — это новый уровень комфорта.

Содержание

• Полезность системы
• Выбор между электро- и гидроусилителями
• ВАЗ 2109 инжектор и карбюратор
• Монтаж ЭУР Лада Приора на ВАЗ 2109

Вернуться к оглавлению

Полезность системы

Особенно это утверждение справедливо в больших, плотно набитых автомобилями городах. Припарковаться в тесном дворе многоэтажки поздно вечером в темноте под критические комментарии соседей довольно непросто, если вы не поставили электроусилитель руля на ВАЗ 2109. Попробуйте справиться без ЭУРа в глухой пробке, когда в соседнем ряду освободилось место чуть перспективнее и надо быстрее, чем сосед, вывернуть руль вправо до отказа, сдать назад на 15 сантиметров, вывернуть руль до отказа влево, подать вперёд на 20 сантиметров, ещё раз вывернуть, снова сдать, опять вывернуть и въехать на освободившееся место под носом у конкурента.

Интенсивность автомобильной жизни в мегаполисах привела в последнее время к смене правил. Ещё 3-5 лет назад формулировка «Я купил автомобиль» означала приобретение машины без усилителя рулевого управления. А в последнее время имеется в виду покупка средства передвижения с таким допоборудованием.

Вернуться к оглавлению

Выбор между электро- и гидроусилителями

Понуждаемые реалиями дорожной практики и капризами автомобильной моды, за покупателями новых автомобилей потянулись владельцы подержанных. Именно для них особенно актуален вопрос, какие именно органы управления выбрать. Владелец подержанной «девятки» должен учесть всё — от цены устройства и стоимости обслуживания до возможности установить агрегат самостоятельно. В последнее время статистика выбора владельцев подержанных машин заметно смещается в сторону электрического агрегата. Преимущества очевидны:

• Электроусилитель рулевого управления значительно компактнее, чем гидроусилитель (ГУР). Он практически не занимает места в моторном отсеке.
• Он значительно проще монтируется. Не требуется монтажа шлангов и ремней. ЭУР интегрируется в рулевую колонку и питается от аккумулятора.
• Электроусилитель экономичнее. Он работает, только когда помогает поворачивать руль, в то время как гидроусилителем жидкость прокачивает постоянно.
• ЭУР дешевле ГУР. Этим для владельца подержанной «девятки» почти всё сказано. В совокупности с возможностью установки усилителя на руль для ВАЗ 2109 своими руками это делает выбор почти безальтернативным.

Когда принципиальный выбор сделан, взоры многих владельцев ВАЗ 2109 обращаются к Ладам. Сильно искушение использовать что-то из арсенала «близких родственников». И это вполне удаётся. Оказывается, что ЭУР от Лада Приора почти без адаптации подходит к ВАЗ 2109.

Вернуться к оглавлению

ВАЗ 2109 инжектор и карбюратор

Без адаптации — это для инжекторной «девятки». В случае карбюраторного двигателя все не так просто. Штатный режим работы ЭУР предусматривает использование показаний спидометра и тахометра в электронном формате, которых нет при карбюраторном моторе. Приходится эмулировать эти сигналы.

Без сигнала со спидометра рулевое управление может в крайнем случае обойтись. Прибор служит для отключения ЭУР при достижении определённой скорости. Если усилитель руля не отключится, то ничего плохого, кроме небольшого снижения топливной экономичности, не произойдёт. Если не хочется терять эту функцию, можно установить датчик от инжекторного двигателя на карбюраторный.

Сигнал тахометра используется для отключения ЭУР при неработающем моторе. Отсутствие этой функции быстро посадит аккумулятор — лучше эмулировать необходимый сигнал. Известны три способа:

1. Снятие сигнала с катушки зажигания через диодный ограничитель, переводящий сигнал из 300В к уровню 5В. Ограничитель монтируется в подкапотном пространстве, в жёстких по температуре и влаге условиях. Это требует известной осторожности.
2. Использование сигнала датчика Холла. Сигнал будет в диапазоне до 12В, его можно спокойно заводить в салон и обрабатывать с помощью контроллера. Во избежание наводок в длинном проводе можно использовать витую пару.
3. Изготовление бесконтактного индукционного датчика, надетого на провод высокого напряжения системы зажигания. Напряжение в 30КВ наводит электродвижущую силу в катушке датчика, и этот сигнал можно подать на контроллер.

В самом крайнем случае придётся завести провод питания ЭУР на замок зажигания и вручную следить за своевременным отключением зажигания при длительной стоянке автомобиля.

Вернуться к оглавлению

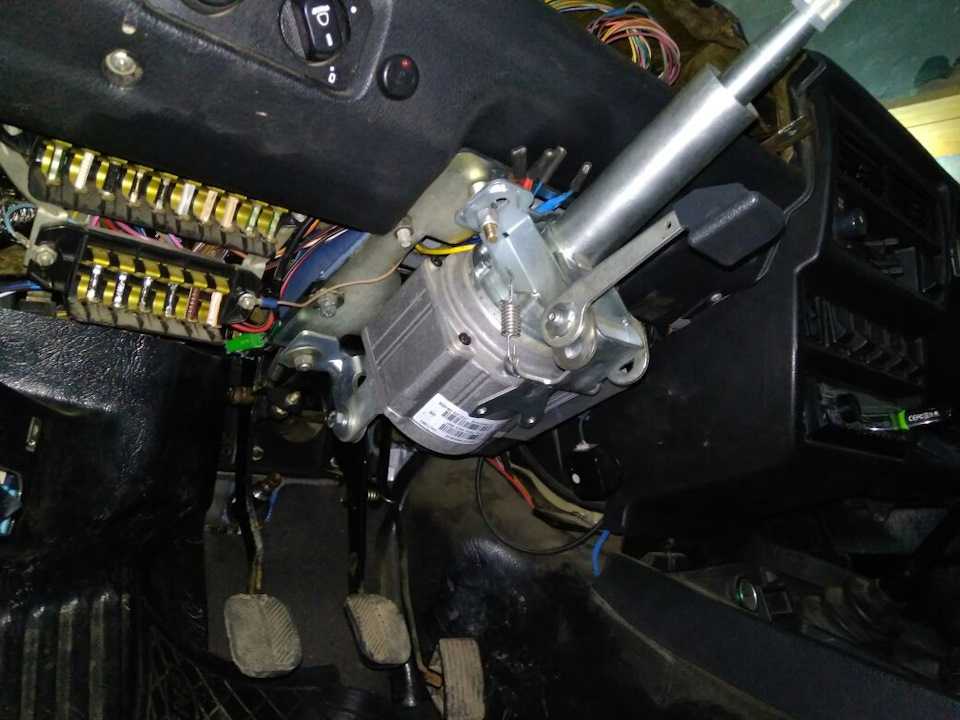

Монтаж ЭУР Лада Приора на ВАЗ 2109

Установка ЭУР на ВАЗ 2109 стала очень популярной. Если вы хотите довериться профессионалам, такое рулевое управление без проблем установят практически в любой мастерской. Если желаете сэкономить — в автомагазинах продают готовые установочные киты для «девятки».

Приобретя установочный набор, в который, кроме самого ЭУР, входят комплект проводов, специальная установочная пластина и укороченный карданный вал для передачи усилия на рулевой механизм, приступайте к монтажу. Процедура довольно проста, проводится из салона, даже замена рулевых тяг не требуется. Пошаговый порядок действий таков:

1. Отсоедините клемму «масса», обесточьте систему.
2. Снимите декоративную накладку руля, открутите центральную гайку крепления. Как снять руль на ВАЗ 2109, не получив по зубам при отдаче? Для этого оставьте гайку наживлённой на пару оборотов. Теперь руль с конического посадочного места оси снимается без опасений.
3. Демонтируйте блок рулевых переключателей и декоративный кожух. Рулевая колонка ВАЗ 2109 станет доступной для демонтажа.
4. Головки болтов крепления замка зажигания намеренно сорваны на заводе для безопасности. Засверлите их и удалите остатки. При сборке поставьте новые болты.
5. Снимите рулевой вал с промежуточным карданным валом. Из четырёх болтов крепления кронштейна вала два имеют намеренно сорванные головки. Засверлите их, удалите остатки. Смонтируйте переходную пластину.
6. Установите укороченный промежуточный карданный вал. Смонтируйте электроусилитель, закрепите его на переходной пластине четырьмя гайками.
7. Смонтируйте электропроводку, следуя цветовым обозначениям проводов. Заведите «массу» на специальный контакт.
8. Соберите рулевую колонку — замок зажигания, подрулевой переключатель ВАЗ 2109, рулевое колесо с декоративной накладкой.

ЭУР смонтирован. Садитесь за руль, пробуйте органы управления, регулируйте рулевую колонку — и в путь.

Электроусилитель руля на ВАЗ, установить электроусилитель руля (ЭУР) своими руками, нужен ли ЭУР.

Самостоятельная установка электроусилителя руля на ВАЗ 2110. Как самостоятельно установить электроусилитель руля на ВАЗ 2110?

Автомобили ВАЗ 2110 оборудуются электроусилителем рулевого управления, что невероятно радует автовладельцев. Данное дополнение существенно улучшает управляемость и маневренность транспортного средства, что дает водителю возможность увереннее чувствовать себя при езде. К тому же, нет потребности прикладывать большие усилия при повороте руля, что позволяет совершать длительные поездки, не чувствуя усталости.

Содержание

• ГУР и ЭУР, в чем разница
• ЭУР — устройство и принцип действия
• ЭУР, плюсы и минусы электроусилителя руля отечественной разработки для ВАЗ
• Технические характеристики ЭУР ЭУР при установке на ВАЗ, в чем преимущества автомобилиста
• Инструменты, запчасти, приспособления, расходные материалы для установки ЭУР на ВАЗ 2110
• Техника безопасности при работе с электричеством
• Установка ЭУР на ВАЗ 2110 своими руками пошагово
• Корректировочные работы и подгонка всех деталей
• Подлежит ли ремонту ЭУР изготовленного АвтоВАЗ

ГУР и ЭУР, в чем разница

Необходимо знать, что ГУР — это гидроусилитель руля, а ЭУР — электроусилитель. Данные устройства часто сравнивают, желая выяснить, какой лучше. По сути данные два компонента имеют общие показатели, однако электроусилитель отличается наличием в своем составе электронного блока, что делает агрегат более функциональным. Его производительность характеризуется такими показателями:

• Датчики электронного блока все время выполняют мониторинг скоростных показателей езды, считывают ее траекторию и контролируют работоспособность рабочих элементов.
• Когда информация собрана, она передается в блок управления, где подвергается обработке.
• Уровень давления масла регулируется только положением клапана, который может быть открытым и закрытым.
• Искусственный интеллект системы в автоматическом порядке изменяет параметры основного цилиндра.
• Чем большую скорость набирает транспортное средство, тем активнее и интенсивнее открывается клапан.
• В ходе повышения скорости параллельно увеличивается и тяжесть управления рулевым колесом, что, в свою очередь, увеличивает степень стабильности и безопасности при управлении автомобиля.
• На функционирование электроусилителя не воздействует наличие топлива, а наличие ЭУР не воздействует на его расход.

ЭУР — устройство и принцип действия

Работа электромеханического руля направлена на сокращение управляющих усилий водителя. Также прибор предназначен для активного возвращения управляющих колес и руля в изначальное положение после маневра. При наличии такого устройства транспортное средство быстрее возвращается к прямолинейной езде, что обеспечивает безопасность.

Сам узел являет собой встроенную в рулевую колонку конструкцию модульного типа. Состоит модуль из двух главных элементов: контроллера управляющего типа и силового агрегата — электроаппарата синхронного характера. Особенно актуален монтаж электроусилителя, если автовладелец ВАЗ 2110 монтирует более широкие покрышки на колеса большего диаметра, в сравнении с заводскими. Проблема «непослушного» руля при наличии электроусилителя исключается — даже при легком прикосновении рулевое колесо слушается водителя.

Если ранее водителю нужно было все время держать двумя руками рулевое колесо и прикладывать немало усилий для его поворота, сейчас все можно сделать одним пальцем. За счет данных показателей ВАЗ 2110 является одним из самых безопасных машин на отечественных дорогах.

ЭУР, плюсы и минусы электроусилителя руля отечественной разработки для ВАЗ

Преимущества ЭУР:

1. Простота установки.
2. Устройство потребляет сравнительно небольшое количество электроэнергии.
3. Узел не воздействует на экологические показатели транспортного средства.
4. Узел можно устанавливать не только на ВАЗ 2110, а и на прочие модели.
5. В ходе эксплуатации нет потребности в дополнительном уходе и использовании разных специальных материалов.
6. Параметрические показатели — эффективное снижение крутящего момента в соответствии с ростом скорости автомобиля.
7. При низких температурах данный вариант усиления руля показывает себя лучше.

Недостатки ЭУР:

К единственному минусу данного агрегата можно отнести то, что он функционирует немного слабее, нежели гидроусилитель. Однако этого вполне достаточно, чтобы водитель чувствовал себя комфортно при езде.

Технические характеристики ЭУР

ЭУР при установке на ВАЗ, в чем преимущества автомобилиста

1. Максимальная компенсация момента — 35 Нм.
2. Рабочие температуры находятся в диапазоне -40 — +85 градусов по Цельсию.
3. Потребление тока при скорости вращения руля 360 градусов в секунду и средних показателях Mmax = 35 Нм составляет 50A.
4. Общая масса узла составляет 9.5 кг.
5. Мотор с электронным управлением — индукторный реактивный.
6. Наличие трех фаз.
7. Вращение направляется реверсивно.
8. Червячный вал выполнен из стали 40x.
9. Наличие червячного редуктора с тремя заходами.
10. Червячное колесо выполнено из углепласта УПА 6/30-2.

Инструменты, запчасти, приспособления, расходные материалы для установки ЭУР на ВАЗ 2110

1. Сверла.
2. Линейка.
3. Отвертки различных конфигураций.
4. Руль и кожух.

5. Промвал.

6. Набор проводов.

7. Пластина.

8. Электроусилитель руля.

Техника безопасности при работе с электричеством

При работе с электричеством следует быть предельно осторожным. Перед началом работ отсоедините минусовую клемму с АКБ.

Установка ЭУР на ВАЗ 2110 своими руками пошагово

1. Из колодки вытащите штатную клемму и переместите ее на колодку, которая находится на жгуте.

2. Свободную клемму, отходящую от жгута, переместите на то место, где был расположен штатный провод, который примыкает к колодке. Это позволит пропустить штатный провод между жгутами. Провод, который идет от колодок, имеет номинал 50A.

3. Далее отделите кожух вала рулевого типа, снимите замок зажигания и отделите переключатели. Делайте это медленно, во избежание растрескивания кожуха.

4. Аккуратно открутите болт, удерживающий рулевую рейку, и снимите данную рейку.

5. Затем измеряем длину промвалов и при потребности подгоняем пластину. Для этого воспользуйтесь линейкой.

6. Устанавливаем на освобожденное место электроусилитель. Для этого подберите требуемый размер вала, поскольку он на рейку не налезает. Для подгона вала под требуемый размер вал и пластина перетачиваются под валы «Приоры». Именно элементы от ВАЗовской «Приоры» отлично подходят для этого.

7. Когда вал будет подогнан, нужно более глубоко просверлить пластину. Это не сложно сделать, поскольку вал являет собой полую конструкцию.

8. После этого установите пластину на усилитель для проверки полученной глубины. Если все нормально, крепко зажмите всю конструкцию с помощью более малого болта.

9. Далее установите на свои места переключатели и переходите к проводке, для чего следует вывести через левое крыло (из салона) два провода напрямую к аккумуляторной батарее.

10. Затем снимите бачок омывателя и возьмите проволоку, с помощью которой прикрепите выведенные два провода. Прицепите их к противоположному проводу и протяните оба.

11. Снимите панель приборов и достаньте оттуда красную колодку, потихоньку затяните проводку в пространство, которое есть под панелью. Затем достаньте из красной коробки оранжевый провод.

12. К этому проводу необходимо закрепить красную проводку. Затем объединяем ее с проводкой ЭУР. При этом «голый» конец проводки усилителя (с оголенной клеммой) укладывается в красную колодку на место штатного.

13. Также поступаем и с серым проводом, что тоже выходит из красной колодки. Его тоже протягиваем на место штатной проводки и закрепляем при помощи клеммы.

14. После этого переместитесь к аккумуляторной батарее и надежно закрепите черный провод (минус) на розовый (плюс).
15. Соединяем всю проводку электроусилителя и запускаем ее.
16. Теперь осталось аккуратно установить все элементы на свои места.

Корректировочные работы и подгонка всех деталей

Когда основные действия будут проведены, выполните подгонку:

1. Выравниваем руль.
2. Ликвидируем все зазоры и щели между деталями.
3. Устанавливаем светодиодный датчик диагностики электроусилителя.
4. Слегка укорачиваем питающий кабель.
5. При потребности меняем поврежденные части кожуха и испорченные детали.

Подлежит ли ремонту ЭУР изготовленного АвтоВАЗ

Завод АвтоВАЗ не предусматривает ремонт гидроусилителя рулевого колеса, только полную замену в сборе. Поэтому все действия по ремонту выполняются автовладельцем на свой риск и страх. Всегда помните, что самостоятельный ремонт ЭУР может привести к аварии.
