Необходимость внимательного отношения к шаровым опорам | Редкар

12 Апреля 2021

Надёжные шаровые опоры придают уверенность водителю. В случае их повышенного износа может произойти выскальзывание пальцев из корпуса. В итоге машину резко заносит в сторону. Если это происходит на большой скорости, то удержать автомобиль практически невозможно. В том случае, когда машина перемещается осторожно, произойдёт просто резкая её остановка без серьёзных последствий.

Факторы, ведущие к таким результатам

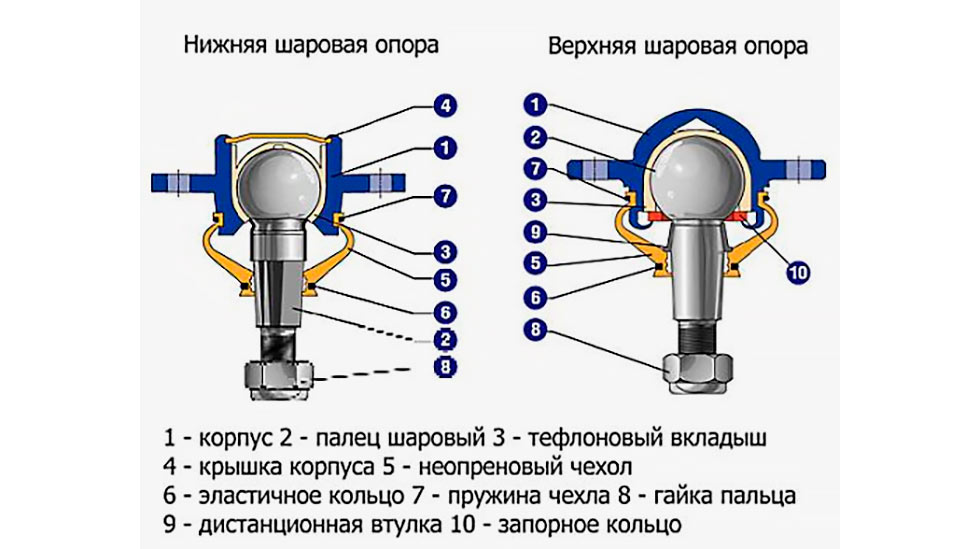

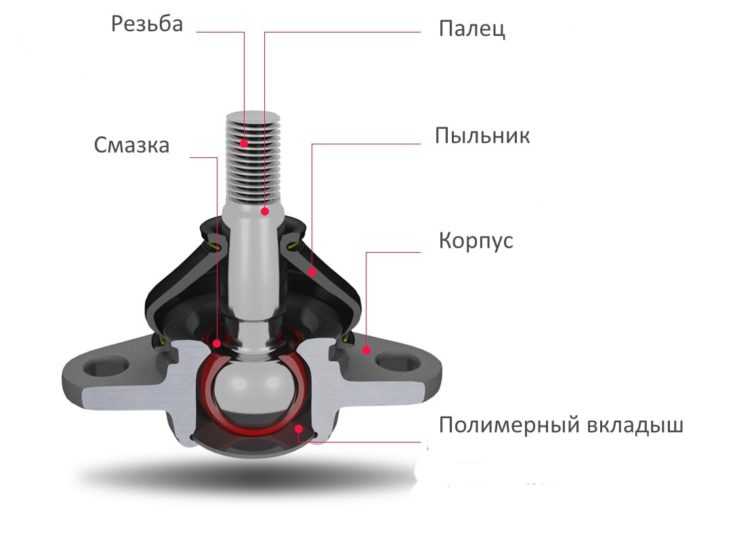

Основная роль в шаровой опоре принадлежит металлическому стержню, который туго перемещается в корпусе. С течением времени он изнашивается. На это влияют следующие факторы:
1. Резкие перепады температуры окружающей среды.
2. Состояние пыльника. На поверхности резиновой детали появляются трещины. После этого она не выполняет качественно уже своих функций.
3. Неаккуратное управление автомобилем.
4. Быстрое перемещение по плохим дорогам.
Это те основные факторы, которые приводят к разрушению шаровых опор.

Наиболее вероятные причины выработки

С течением времени между металлическим пальцем и вкладышем появляется зазор. Это происходит по следующим причинам:
1. Большой пробег автомобиля.
2. Грязь, которая попала через разорванный сальник. Действуя как абразив, она разрушает материал.
3. Отсутствие смазки. С течением времени она вырабатывается, а на современных автомобилях не предусмотрено её закачивание.
Если вовремя не заняться ремонтом, то постоянно увеличивающийся зазор приведёт к тому, что палец выскочит из своего гнезда.

Признаки неисправности

Будучи ответственной деталью, шаровая опора изготовлена качественно. По этой причине внезапный её обрыв случается редко. Как правило, это происходит по причине заводского брака. Обычно признаки неисправности проявляют себя постепенно следующим образом:
1. Сильный стук из-под передних колес. Если на улице стоит морозная погода и такой шум раздаётся только в момент выезда из дома, то заменой деталей заниматься ещё рано. Эти звуки издаёт замёрзшая смазка. Как только она прогреется, все посторонние стуки прекратятся.
2. Машина плохо слушается руля. Происходит это по причине увеличенного люфта в шаровых опорах.
3. Скрип рулевой колонки. Причины носит тот же характер.
4. Неравномерный износ протектора. Из-за люфта в шаровых опорах происходит болтанка колёс.
Эти признаки указывают на необходимость начала проведения ремонта.

Способы диагностики

Для проведения диагностики нет необходимости сразу ехать в сервисный центр. Для этого достаточно иметь одного помощника. С его помощью можно провести исследование шаровых опор двумя способами:
1. Один человек раскачивает машину, а другой прислушивается к раздающемуся снизу шуму.
2. При помощи домкрата поднимается переднее колесо, из-под которого слышен стук. Один из людей садиться за руль автомобиля и нажимает на педаль тормоза. Это сделать необходимо для того, чтобы устранить влияние люфта подшипника. Второй человек начинает раскачивать колесо. Одновременно он следит за состоянием верхней и нижней шаровой опоры. Если есть необходимость, проверяется и вторая пара шаровых опор с другой стороны.
Второй способ наглядно демонстрирует наличие неисправностей. После этого следует сразу же заняться ремонтом.

Вернуться

Рассказать друзьям:

Статьи 28.06.2021 Заправка кондиционера автомобиля Кондиционер в салоне автомобиля – настоящее спасение для автовладельца в жаркие летние дни

Новости 17.06.2021 Заправка кондиционера автомобиля

Статьи 12.04.2021 Необходимость внимательного отношения к шаровым опорам Надёжные шаровые опоры придают уверенность водителю

Признаки износа шаровых опор на Лада — Иксора

Вопрос износа деталей подвески особенно остро встает весной, когда сходит снег и качество дорожного покрытия резко ухудшается. И если при езде на заграничных трассах автомобилисты даже и не знают о проблемах с подвеской, то у нас это далеко не редкость. В лучшем случае при активном использовании автомобиля элементы подвески живут около года.

Шаровая опора – крайне уязвимый элемент подвески, во многом из-за своей конструкции, и последствия ее поломки могут быть плачевны. Если шаровая опора подвержена активному процессу износа, при наезде на дорожное препятствие в виде кочки или при попадании колеса в яму, она легко может выскочить из гнезда. Чтобы этого не случилось, внимательно следите за состоянием своего автомобиля и при появлении характерных признаков износа детали проводите диагностику.

Признаки износа шаровой опоры:

— самым показательным признаком износа является появление стука во время езды по неровной дороге даже на невысокой скорости. Это случается тогда, когда между головкой пальца опоры и внутренней частью ее корпуса появляется зазор, который со временем только увеличивается и, как результат, шар в корпусе разбалтывается;

— еще один характерный признак износа – появление скрипа при повороте руля, при этом источник звука локализуется в области шаровой опоры;

— неустойчивое движение, или «виляние» автомобиля, при езде по прямой дороге является третьим типичным признаком неполадки шаровой опоры;

— неравномерный износ покрышек – также характерный признак износа, он же является последствием предыдущего пункта, то есть «виляния» автомобиля во время езды.

Причины износа шаровых опор

Мы определились с признаками износа шаровых опор, теперь рассмотрим причины появления неполадок:

— повышенные ударные нагрузки при проезде на высокой скорости через препятствия на дороге, например, через трамвайные пути, или езда на скорости по неровной дороге;

— отсутствие смазочного материала;

— разрушение пыльника.

Таким образом, износ происходит по понятным и типичным для наших дорог причинам – ударам и трению. Для того, чтобы продлить срок службы элементов подвески рекомендуется проводить диагностику, а также преодолевать дорожные препятствия на минимальной скорости.

Диагностика шаровой опоры на Ладе

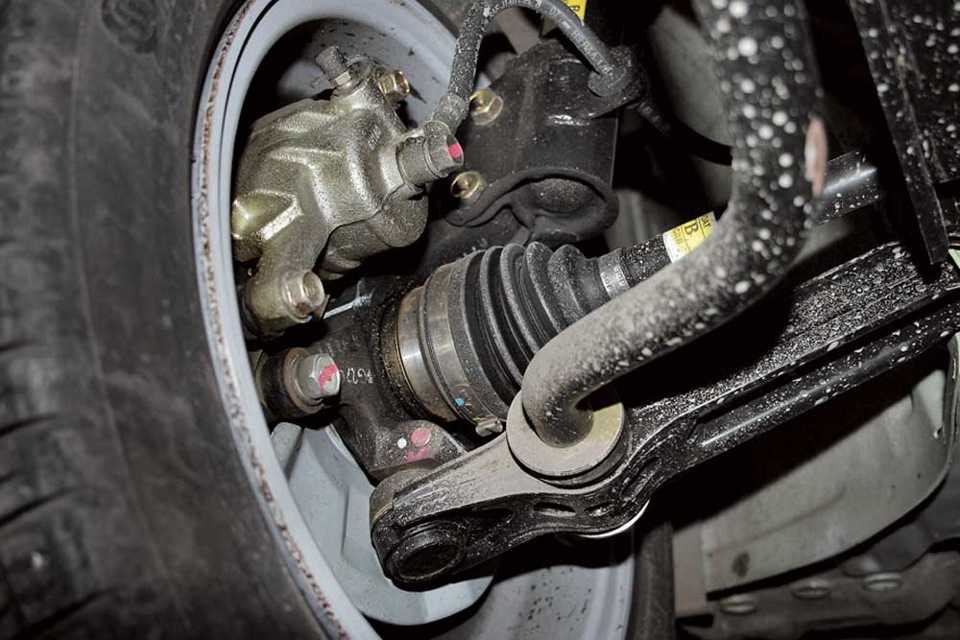

Самостоятельная диагностика шаровой опоры на любом автомобиле невозможна без использования домкрата или ямы. Для самостоятельной диагностики шаровых опор, необходимо поддомкратить автомобиль, а лучше поднять его на подъемнике. Износ шаровых опор проверить невозможно, если машина стоит на земле.

— во-первых, необходимо проверить состояние защитного кожуха шаровой опоры, даже маленькая трещина может стать причиной попадания абразивных частиц песка, грязи и воды на трущиеся поверхности опоры, что ощутимо сокращает «жизнь» детали;

— попытайтесь раскачать колесо, одновременно взявшись руками за его верхнюю и нижнюю части. Таким образом вы определите наличие радиального люфта в опоре;

— для определения осевого люфта опоры покачайте поворотный кулак колеса вверх-вниз сильными движениями.

Проводя самостоятельную диагностику состояния шаровой опоры на Ладе, имейте в виду, что точно определить степень износа детали невозможно без непосредственного ее снятия. Сильный износ детали будет сопровождаться появлением люфта во время диагностики, вкупе с перечисленными признаками износа, а вот при появлении незначительного зазора, определить степень износа уже сложнее. Дальновидные владельцы автомобиля Лада проводят диагностику опор во время комплексной проверки подвески в автосервисе.

          проверка осевого люфта                                 проверка радиального люфта

Какую шаровую опору выбрать на Лада

При появлении сильного стука и биения во время езды, а также ощутимого люфта во время диагностики, восстановление или ремонт шаровой опоры не имеют смысла, необходима только замена детали.

Разумеется, оригинальные детали максимально точно садятся в конструкцию автомобиля, их установка гарантирует качественную и бесперебойную работу подвески. Однако, на сегодняшний день на рынке представлено немало качественных неоригинальных замен, которые ни в чем не уступают оригиналу, и при этом имеют гораздо более демократичную цену.

В магазине IXORA вы можете приобрести оригинальные запчасти и аксессуары, а также аналоги на любые модели отчественных автомобилей. Получите бесплатную консультацию специалиста по телефону горячей линии 8 800 555-43-85.
