Предохранители и реле автомобиля Лада Хрей

Цепи питания электрооборудования автомобиля защищены предохранителями.

Лампы фар, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

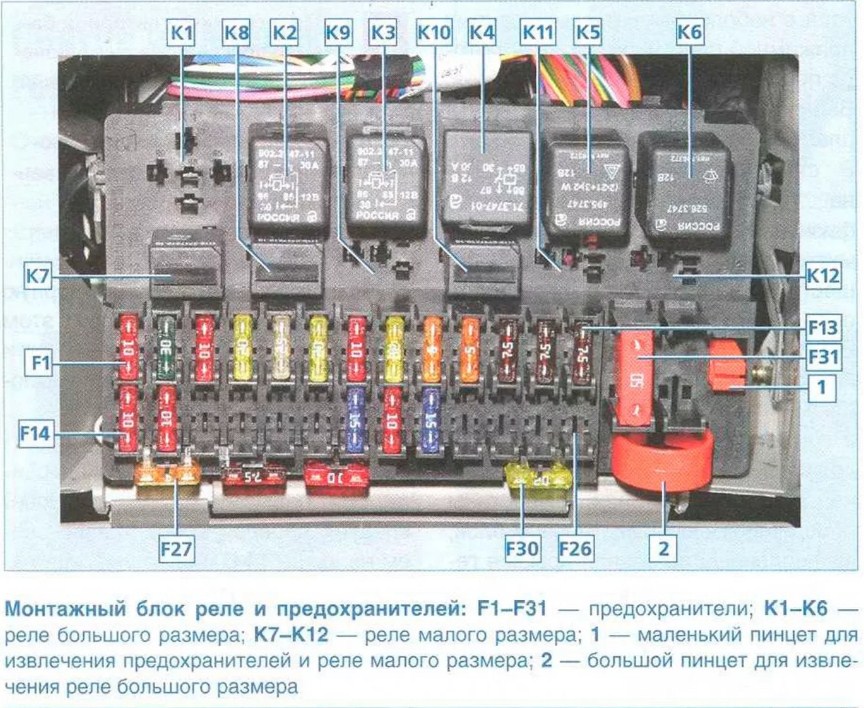

Предохранители и реле установлены в монтажных блоках, в салоне автомобиля и в моторном отсеке.

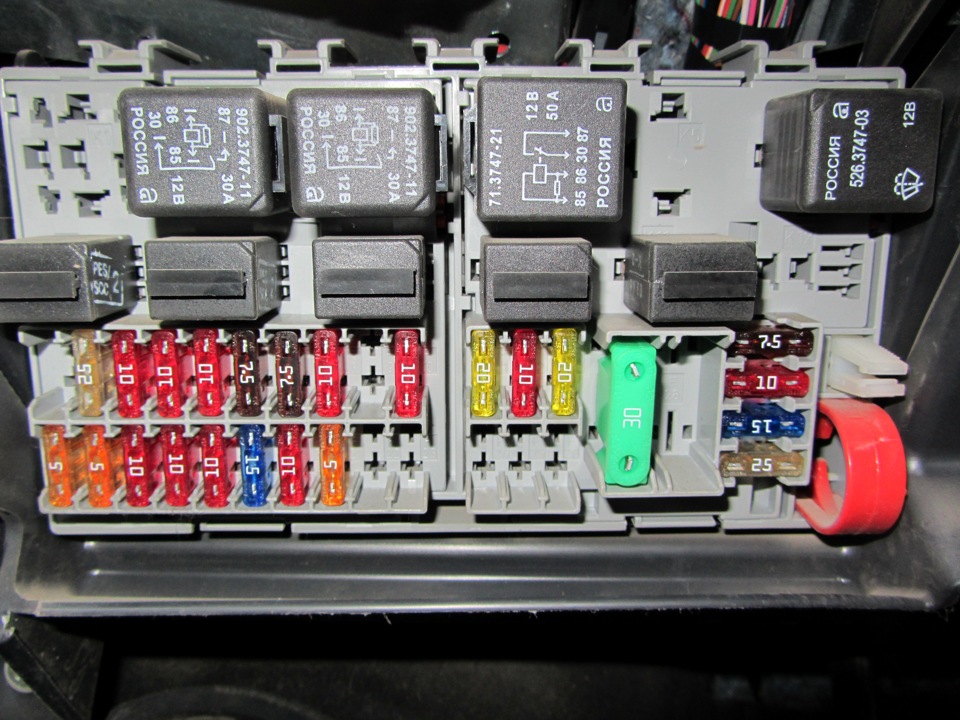

Большая часть предохранителей находятся в монтажном блоке, расположенном в салоне, в левом торце панели приборов, под пластмассовой крышкой, рисунок 1.

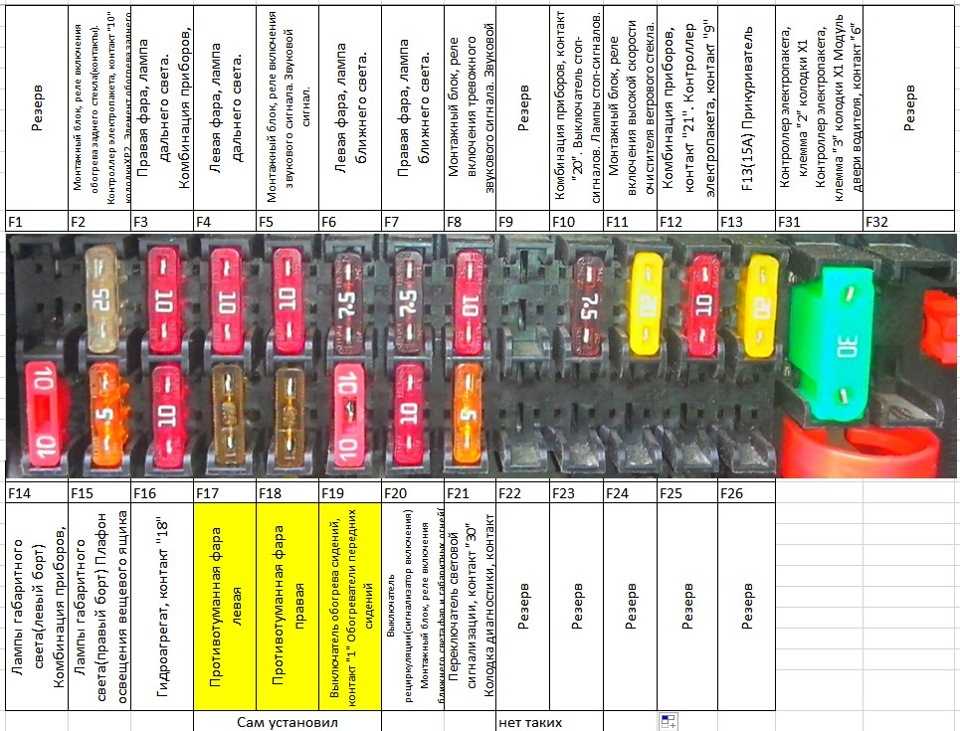

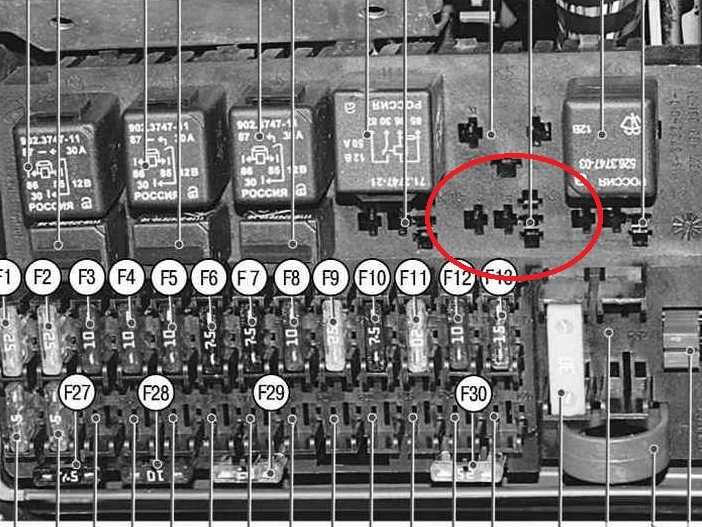

Предохранители монтажного блока салона

№ (сила тока, А) Защищаемая электрическая цепь

F1 (15 A) Омыватель ветрового стекла

F2 (25 A) – в исполнениях «стандарт» и «норма»

Дневные ходовые огни (через предохранитель F39)

Фары ближнего света (F42 и F44)

F2 (5 A) – в исполнении «люкс»

Сигнал включения ближнего света фар

Сигнал включения дневных ходовых огней

Сигнал включения заднего противотуманного огня

Сигнал включения противотуманных фар

Электрокорректор света фар (F39)

F3 (15 A) Патрон для подключения доп. потребителей/прикуриватель

F4 (20 A) – в исполнениях «стандарт» и «норма»

Фары дальнего света (F41 и F46)

Габаритные огни (F47 и F48)

Задний противотуманный огонь (F8)

F4 (5 A) – в исполнении «люкс»

Сигнал включения дальнего света фар

Сигнал включения габаритных огней

Реле звукового сигнала

F5 (15 A)** Обогреватели передних сидений

F6 (25 A)* Дальний свет правого борта

F6 (25 A)* Ближний свет левого борта

Габаритные огни левого борта

Дневной ходовой огонь правого борта

Фонари освещения номерного знака

Подсветка приборов и клавиш

F7 (30 A)* Очиститель ветрового стекла

F8 (3 A)*** Задний противотуманный огонь

F9 (15 A)* Противотуманные фары

Задний противотуманный огонь

F10 (25 A)*

Дальний свет левого борта

Ближний свет правого борта

Габаритные огни правого борта

Дневной ходовой огонь левого борта

Подсветка переключателей стеклоподъемников, прикуривателя, радиоприемника

F11 (15 A)

Реле электростеклоподъемников передних дверей (F33)

Реле электростеклоподъемников задних дверей* (F33)

Электропривод наружных зеркал (F35)

Контроллер САУКУ* (F33)

Панель управления климатической установкой (F33)

Антенна иммобилизатора

Выключатель сигнала торможения (F16)

Плафон освещения вещевого ящика** (F17)

Блок освещения салона (F17)

Плафон освещения багажника (F17)

Плафоны освещения порогов* (F17)

F12 (15 A)

Указатели поворота (в блок-фарах и фонарях)

Боковой указатель поворота в левом наружном зеркале (F43)

F12 (15 A) Боковой указатель поворота в правом наружном зеркале (F49)

F13 (10 A) Центральный блок кузовной электроники

F14 (10 A) Сигналы торможения (F37 и F38)

F15 (5 A)

Датчик дождя*

Переключатель корректора света фар

Реле обогрева заднего стекла

F16 (5 A) Выключатель сигнала торможения

F17 (5 A)

Плафон освещения багажника

Блок освещения салона

Плафон освещения вещевого ящика**

Плафоны освещения порогов*

F18 (30 A)

Моторедукторы блокировки дверей

Моторедуктор блокировки багажника /двери задка

F19 (30 A)

Электростеклоподъемники передних дверей

Электростеклоподъемники задних дверей*

F20 (5 A)** Обогрев наружных зеркал

F21 (15 A) Блок управления системой надувных подушек безопасности

F22 (5 A) Комбинация приборов

F23 (5 A) Комбинация приборов

F24 (5 A)

Дополнительное реле стартера

Реле дополнительных потребителей (ACC)

Реле клеммы 15А

F25 (30 A) Электровентилятор отопителя

F26 (15 A) Топливный насос

F27 (5 A)** Блок управления системой безопасной парковки

F28 (5 A) Электроусилитель рулевого управления

F30 (5 A) Блок системы «ЭРА-ГЛОНАСС»

F31 (5 A) Блок системы «ЭРА-ГЛОНАСС»

F32 (10 A) Клемма 15 приборов

F33 (5 A)

Реле электростеклоподъемников передних дверей

Реле электростеклоподъемников задних дверей*

Панель управления климатической установкой

Контроллер САУКУ*

F34 (5 A)

Датчик угла поворота рулевого колеса

Блок кнопок рулевого колеса**

F35 (5 A)** Электропривод наружных зеркал

F36 (5 A)

Радиоприемник/мультимедийное оборудование**

Диагностический разъем

F37 (7,5 A) Сигнал торможения правый

F38 (7,5 A)

Сигнал торможения левый

Сигнал торможения дополнительный

F39 (10 A)*** Дневные ходовые огни

F40 (25 A)*** Очиститель ветрового стекла

F41 (10 A)*** Дальний свет левого борта

F42 (10 A)***

Ближний свет левого борта

Электрокорректор левой фары

F43 (3 A) Боковой указатель поворота в левом наружном зеркале

F44 (10 A)***

Ближний свет правого борта

Электрокорректор правой фары

F46 (10 A)*** Дальний свет правого борта

F47 (5 A)*** Габаритные огни правого борта

F48 (5 A)***

Габаритные огни левого борта

Фонари освещения номерного знака

F49 (3 A) Боковой указатель поворота в правом наружном зеркале

F50 (5 A)** Привод управления роботизированной коробкой передач

F51 (5 A) Блок системы «ЭРА-ГЛОНАСС»

F52 (15 A) Очиститель заднего стекла
* Присутствует только в исполнении «Top».

** Присутствует только в исполнениях «Optima» и «Top».

*** Присутствует только в исполнениях «Optima».

Реле монтажного блока салона

№ (сила тока, А) Защищаемая электрическая цепь

К1 (40 А) Реле электровентилятора отопителя

К2 (30 А) Реле дополнительных потребителей (АСС)

К3 (30 А) Реле обогрева заднего стекла

К4 (30 А) Реле электростеклоподъемников передних дверей

К5 (30 А) Реле клеммы 15А

К6 (30 А)* Реле электростеклоподъемников задних дверей

К7 (20 А) Реле топливного насоса

Прежде чем заменить перегоревший предохранитель, нужно выяснить причину его перегорания.

Устранить причину, а затем установить новый предохранитель.

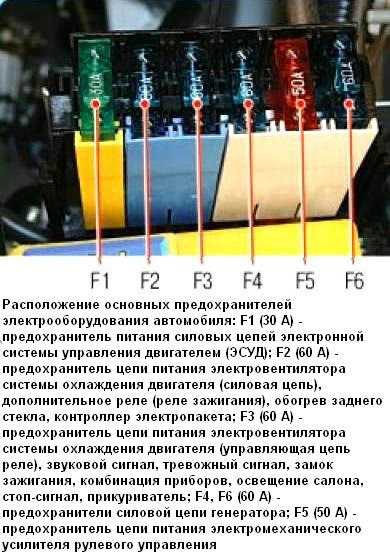

№ (сила тока, А) Защищаемая электрическая цепь

F60 (70 A) Электроусилитель рулевого управления

F61 (30 A) Обогреватель заднего стекла

F62 (40 A) Контроллер системы устойчивости

F63 (15 A) Муфта компрессора кондиционера

F64 (5 A) Контроллер системы устойчивости

F65 (25 A) Контроллер системы устойчивости

F66 (5 A) Контроллер управления роботизированной коробкой передач

F67 (15 A) Блок управления предпусковым подогревателем

F68 (70 A) Контроллер управления роботизированной коробкой передач

F69 (15 A)

Катушки зажигания

Форсунки

Контроллер системы управления двигателем

F70 (60 A) Клемма 30 приборов

F71 (60 A) Генератор

F72 (60 A) Генератор

F73 (10 A) Звуковой сигнал

F74 (5 A)

Свет заднего хода

Блок управления системой безопасной парковки

F75 (60 A) Обогреватель ветрового стекла

F76 (10 A) Тревожный звуковой сигнал

F77 (30 A) Дополнительное реле стартера

F78 (7,5 A)

Датчики кислорода

Клапан продувки адсорбера

Клапан ГРМ

F79 (40 A) Электровентилятор радиатора

F80 (5 A) Реле обогрева ветрового стекла

Расположение может отличаться в зависимости от комплектации автомобиля

Реле монтажного блока моторного отсека

№ предохранителя (сила тока, А) — Защищаемая электрическая цепь

К21 (30 А) Реле обогрева ветрового стекла 1

К22 (30 А) Реле обогрева ветрового стекла 2

К23 (30 А) Дополнительное реле стартера

К24 (20 А) Реле звукового сигнала

К25 (20 А) Реле тревожного звукового сигнала

К26 (30 А) Дополнительное реле стартера 2

К27 (20 А) Главное реле ЭСУД

К28 (20 А) Реле муфты компрессора кондиционера

Расположение может отличаться в зависимости от комплектации.

Причины неисправности ближнего света фар

Off Статьи,

Правила дорожного движения гласят, что ездить в темное время суток без включенного ближнего света строго запрещено. Кроме того, с недавних пор даже днем необходимо включать фары, тем самым делая свой автомобиль более заметным для других водителей. Если же этого не делать, то сотрудники автоинспекции вас остановят и оштрафуют. Так что если у вашей машины возникли определенные неполадки с системой освещения, то от них следует избавиться в максимально короткие сроки. Ну а причины их появления могут заключаться в следующем:

Из-за тряски во время движения или скачка напряжения может сгореть предохранитель. Это наиболее распространенная проблема, связанная с ближним светом фар. Очень часто она возникает непосредственно во время поездки, так что водитель может даже не сразу понять, что что-то случилось. Для его замены необходимо открыть капот и найти под ним блок предохранителей.

Отыскать нужный предохранитель достаточно просто, ведь в большинстве случаев на крышках блока присутствуют схемы. Дальше его следует вытянуть, тщательно осмотреть на наличие следов перегорания и, если нужно, заменить новым. Он, кстати говоря, должен иметь точно такое же сопротивление, как и старый, а иначе возможно возгорание проводки. В том же случае, если у вас под рукой нет запасного комплекта, то можно воспользоваться предохранителем дальнего света. Но в любом случае нужно будет съездить в магазин автозапчастей и докупить недостающие детали.

Также в процессе эксплуатации машины могут банально перегореть лампочки. Решить проблему очень просто – заменить их новыми. Сам процесс замены является индивидуальным и зависит от конструкции фары конкретного автомобиля, хотя в большинстве случаев никаких сложностей в этом нет. Ну а что касается того, где взять новые лампочки, то в идеале несколько запасных всегда должны быть под рукой, например в бардачке или ящике для инструментов.

Неисправность реле ближнего света – это еще одна частая причина неработающих фар. Данное реле выполняет следующие функции: передача тока от батареи к лампам, а также защита контактов подрулевого переключателя от обгорания. Оно включается в работу в тот момент, когда водитель при помощи переключателя включает ближний свет. Для проверки данного реле можно подсоединиться к другому, которое отвечает за дальний свет. Если оно исправно, то в момент включения фар должен раздаться щелчок. Он как раз и свидетельствует о том, что реле включилось. Если же даже после нескольких попыток вы его так и не услышите, то проблема, скорее всего, в электропроводке или самом переключателе.

При наличии соответствующей семы можно проверить и сам переключатель. Далеко не всегда его можно разобрать и провести более детальный осмотр, но если в вашем случае это реально, то не стоит пренебрегать этой возможностью. В некоторых случаях обычная зачистка контактов может решить проблему. Кроме того, для проверки можно воспользоваться и сторонним переключателем, в том числе и б/у. Его следует купить в магазине и, если окажется, что дело в чем-то другом, вернуть обратно, дабы не тратить деньги зря.

Для самой проверки совсем необязательно разбирать руль. Достаточно просто снять защиту, вытянуть соответствующий штекер и подсоединить его к новому переключателю. Как вариант, те же самые действия можно сделать и на специализированном сервисе, обратившись туда за диагностикой автомобиля. В таком случае проблема уж точно будет решена в самые короткие сроки.

Нет ближнего света | Форум VW Beetle

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Жук 1998 TDI 5 скоростей. Эта машина простояла 8 месяцев до того, как мы с женой ее получили. Мы попали в аварию на низкой скорости. У меня сзади закончилась другая машина. Визуально без внешних повреждений. Однако обе фары вылетели. Приехав домой, я обнаружил, что пассажирская фара не держится. После осмотра я обнаружил, что поддон установлен неправильно из-за погнутого металла под крылом и бампером. Я протянул страховочную проволоку от язычка на фаре до металлического язычка под капотом, фара остается на месте.

Из-за выцветания и воды в фаре купил новые фары. Когда я впервые установил новые фары, загорались только дальний и ближний свет со стороны водителя.

До этого удалял ДХО, подгибая язычки на переключателе фар. До столкновения при включении дальнего света индикатор дальнего света не загорался.

Итак, я вернулся к выключателю фар и снова загнул язычки. Теперь у меня нет ближнего света с обеих сторон. Я купил подержанный переключатель фар, чтобы полностью избавиться от него, и до сих пор нет ближнего света. Однако теперь индикатор дальнего света загорается вместе с дальним светом.

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится

1 — 8 из 8 сообщений

Вы проверили свои предохранители? Я думал, что у меня сломалась фара, потому что я поменял лампочку, а ближний свет не загорался. Это был предохранитель, который был как бы спрятан, и я не мог его увидеть, когда сидел на сиденье водителя, чтобы посмотреть на предохранители. Посмотрите на предохранители в верхней части ВСЁ справа.

Отправлено из бесплатного приложения AutoGuide.com

  • 1394465101009.jpg

    58,6 КБ Просмотров: 1 082

Увидеть меньше Узнать больше

Ответить

Сохранить

Типа

Предохранители проверил. Однако пойду еще раз посмотрю.

Ответить

Сохранить

Как и

Предохранители 18 и 19 предназначены для правого и левого дальнего света, 20 и 21 — правого и левого ближнего света. Вы можете проверить напряжение на разъемах фар, чтобы определить, связана ли проблема с переключателем / проводкой или с блоками фар.

Ответить

Сохранить

Нравится

Спасибо за помощь. Проверил предохранители, думаю не те. У меня до сих пор нет левого ближнего света. Но я буду исследовать дальше.

Ответить

Сохранить

Например,

На вилке, которая идет непосредственно к лампочке, есть маленькие металлические зажимы, похожие на штучки, думаю, они заземляют лампочку. У меня только что была проблема со мной 99 левого ближнего света, лампочка и предохранитель были в порядке. Выяснилось, что металлический зажим/земля не касались лампы, подогнули зажимы и все заработало. Я постараюсь сделать снимок, если вы не понимаете, о чем я говорю, я не лучший в объяснении.

Отправлено из бесплатного приложения AutoGuide.com

Увидеть меньше Узнать больше

Ответить

Сохранить

Например,

На моем старом 98-м проводка старых фар немного отличалась от проводки новых фар, и с этим были проблемы. Иногда это срабатывало, иногда нет, а иногда вы могли сделать Fonz и ударить по нему (и сказать «э-э-э»), и загорался свет.

Это произошло из-за оплавления жгута проводов в корпусе фары. Проверьте, что ваш не начал плавиться или расплавился и не идет на контакт.

Увидеть меньше Узнать больше

Ответить

Сохранить

Вроде

Не уверен, что это поможет, но у меня сегодня не работал правый ближний свет. Почитал форумы и увидел этот пост. Вот и решил проверить предохранители.

Я завел машину, не заводил, оставил в парке и опустил ручной тормоз.

Включил фары и снял предохранители №20 и №21.

Оба выглядели хорошо, поэтому я поставил предохранитель в гнездо № 21 и получил минимальное количество искр. Включился левый ближний свет.

Зная, что это хороший предохранитель, я снова вынул его и переставил в гнездо №20. Нет искры и правого ближнего света.

Немного напрягся, думая, что мне нужно исследовать больше, вставьте другой предохранитель в гнездо № 21 с минимальными искрами снова.

И каким-то чудом или высшей силой загорелись оба ближних света.

У меня нет объяснения, почему это сработало, но сработало. Может стоит попробовать.

Удачи.

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится

1 — 8 из 8 Сообщений
