Частые неисправности и ремонт бензопилы Хускварна 236

4.7/5 — (26 голосов)

Содержание:

  • Первичная диагностика Хускварна 236.
  • 1. Проскальзывает цепь при работе или рвется цепь
  • 2. Не подается масло на цепь.
  • 3. Неисправность —  Подсос воздуха в двигатель.
  • 4. Неисправность —  Стартер.
  • 5. Крышка шины — сломался натяжитель или лента тормоза.
  • 6. Ремонт и регулировка карбюратора Хускварна 236.
  • Вывод и комментарии.



Очень противоречивые отзывы приходится слышать про данные модели бензопил от Шведской компании Husqvarna. Одни владельцы уверяют о долгой и бесперебойной работе бензопилы, другие жалуются на недостатки в работе с момента покупки. В связи с действующими в Европе экологическими стандартами компании пришлось снимать с производства модели 137-142 (весьма надежные агрегаты) и выпустить на рынок новую модель 236-240.

Не будем вдаваться подробно в обсуждение о достоинствах и недостатках данной пилы, просто расскажем как устранить некоторые возможные неисправности, которые могут возникнуть в ходе эксплуатации.

Надеемся, что Вы тоже поделитесь своим опытом. Так что ждем отзывы и вопросы в комментариях.





Прежде чем разбирать всю пилу, при появлении каких-либо неисправностей — начните с простого, очень часто проблема может быть в важных мелочах:



Топливный фильтр. Хотелось бы отметить, что данная бензопила очень капризна к качеству топлива, поэтому важно следить за состоянием не только топливной смеси, но и топливного фильтра. Является единственным защитником карбюратора и двигателя от возможных загрязнений.

Периодический осмотр и замена раз в год, существенно продлит срок службы пилы.









Воздушный фильтр. На данном расходнике, компания откровенно говоря сэкономила… Не самого высокого качества фильтр, нуждается в периодической продувке и мойке в мыльной воде.

Рекомендуется замена раз в год









Свеча зажигания.

Ходовая свеча L7T, не нуждается в каком-то особенном уходе — внешний контроль состояния и зазор электрода в допустимом диапазоне обеспечат стабильную работу двигателя.







Рассмотрим другие возможные неисправности:



1. Проскальзывает цепь при работе, буксует. Рвется цепь

Причина — износ ведущей звездочки



Качество заводских звездочек нареканий не вызывает, следовательно износ возможен либо естественным путем, либо не соблюдение правил эксплуатации (использование не качественного масла для смазки цепи, использование цепей не пригодных для работы)











Не допускайте сильного износа ведущей звездочки, иначе вместе со звездочкой придется заменить и пильную гарнитуру (шину и цепь)













Для замены звездочки:







Откручиваем 3 винта (п. 2), снимаем крышку цилиндра

Выкручиваем свечу зажигания



















Демонтируем крышку цепи, открутив две гайки (п.14)

Снимаем пильную гарнитуру (шину и цепь)











Блокируем движение поршня в цилиндре





Стопор поршня используется для блокировки хода поршня в цилиндре, при снятии маховика, либо муфты сцепления. Может быть как пластиковым, так и металлическим.

Альтернативным вариантом является канат с накрученными узлами











Откручиваем сцепление (резьба левая!), снимаем шайбу (п.2), звездочку с подшипником.

Устанавливаем новую звездочку и закручиваем сцепление











Съемник муфты сцепления подойдет к известным бытовым моделям производителя Husqvarna: 137,142, 236, 240, Partner B250B,  350-420, Poulan 2150, 2250 и пр.

Артикул – 5300311-12







Ключ для разборки автомобильных амортизаторов может подойти почти для всех видов сцеплений (ключ регулируется). При периодических ремонтах можно приобрести, стоимость весьма демократичная.







Если по каким-то причинам нет возможности приобрести оригинальную звездочку, можно поискать аналог от компании IGP. Подходит как на бензопилы Партнер 350, так и на Хускварну 236.

Артикул: 1000026









2. Не подается масло на цепь Хускварна 236.



Пожалуй главной причиной здесь стоит отметить износ пластикового плунжера маслонасоса (выделен стрелкой на рис). Поскольку компанией Husqvarna не предусмотрена продажа плунжеров, придется раскошелиться на новый маслонасос в сборе.







Для замены маслонасоса, снимаем ведущую звездочку (см. выше)









Далее вынимаем маслонасос в сборе, открутив винты (п.8) из маслошланга (п.9)

При износе плунжера — меняем маслонасос на новый. Также следует обратить внимание на состояние маслянного шланга (п.9) и фильтра













Хотелось бы отметить, что в качестве более дешевого аналога, неплохо себя зарекомендовал аслонасос в сборе от компании  IGP

Артикул: 1400065











3. Неисправность —  Подсос воздуха в двигатель.



Стоит отметить, что многие владельцы пил, путают подсос воздуха с неисправностью карбюратора. Симптомы подсоса воздуха двигатель – сильное завышение оборотов, как кратковременное, так и постоянное. Либо пила просто отказывается заводиться.

В идеальном варианте проверить пилу на герметичность специальным инструментом, но стоимость такого инструмента очень высока. Расскажем об основных «источниках» воздуха в двигатель



Одной из причин подсоса воздуха в двигатель являются сальникоподшипники коленчатого вала.

В данных пилах они идут двух видов, поэтому прежде чем идти в магазин, необходимо выяснить какие именно Вам необходимы.





Как заменить сальникоподшипники Вы можете ознакомиться в статье (Замена поршневой группы бензопилы Husqvarna 236), процесс этот трудоемкий, повторяться в этой статье не будем.





Прокладки карбюратора и адаптера карбюратора также могут послужить причиной подсоса воздуха.

Для их замены:











Для  разборки необходимо снять рукоятку в сборе, для этого освобождаем ее от аммортизаторов.

Два из них располагаются снизу пилы (выдел. синим) — выкручиваем винты крепящие их.













И один крепится к цилиндру (выделено на рис. )

Далее снимаем рукоятку в сборе (отсоединив тягу газа от курка)

















Далее откручиваем винт (п.4) и снимаем защитную планку (п.3) с перегородкой (п.5)





















Выкручиваем винт (п.17), снимаем планку (п.5), воздушный фильтр (п.4)

Далее откручиваем две гайки (п.6) и саморез (п.15) и демонтируем адаптор (п.3)

Отсоединив шланги, снимаем карбюратор



















По необходимости откручиваем винты (п.13) и снимаем адаптор карбюратора (п.11) с уплотнителем (п.10) и прокладкой

Осматриваем состояние прокладок, и адаптера (п.11), при наличии повреждений — меняем на новые











Еще одним источником подсоса воздуха, могут послужить топливные шланги. Нужно отметить, что на этих пилах шланги  очень высокого качества, но со временем могут появиться трещины, при наличии таковых, придется заменить поврежденные шланги на новые.









4. Неисправность —  Стартер Хускварна 236.



Стартера на данных пилах бывают двух видов: обычные и с функцией легкого запуска. И если с обычными проблем гораздо меньше, то со вторыми обращаются довольно часто.



Честно говоря, придраться к надежности стартера на данных пилах довольно сложно, сделан он качественно.

Поломки случаются в основном по вине владельцев, которые забывая о функции легкого старта прилагают чрезмерные усилия в процессе заводки пилы.

В следствие чего выходит из строя пружина легкого пуска (п.2)





Поэтому прежде чем покупать новый стартер — проверьте состояние данной пружины — это не займет более пары минут. Необходимо сняь стартер с пилы и открутить винт (п.1). Под шкивом (п.2) и располагается данная пружина.







Облом одного из «усиков» пружины не позволит завести Вам бензопилу — стартер будет «прокручивать.









Если же стартер по каким-то причинам не подлежит восстановлению, но тратить не маленькую сумму на покупку оригинального не хочется, можно заменить аналогом от компании IGP

Артикул: 1400059







5. Крышка шины — сломался натяжитель или лента тормоза.



Сложно сказать почему, но крышка шины на бензопилу Хускварна 236 является одной из самых продаваемых на данные бензопилы. Конструкция весьма надежная, но владельцы, не желая заморачиваться с заменой натяжителя цепи (подходит от бензопилы Партнер 350) или же ленты тормоза клиенты берут крышку в сборе. Разумеется не оригинал, так как обойдется это дешевле, чем любая отдельная запчасть этого механизма.

Крышка тормоза сборе. Аналог IGP. Артикул: 1400064

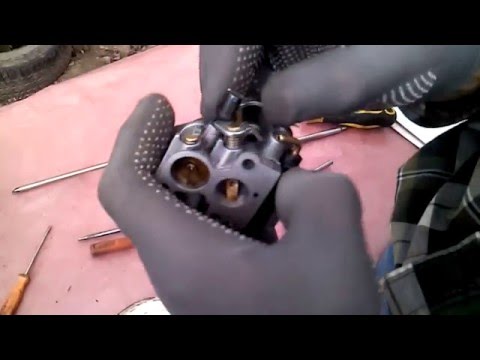

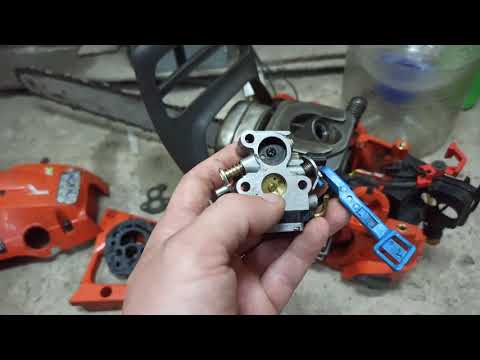

6. Ремонт и регулировка карбюратора Хускварна 236.



Пожалуй главный виновник источник всех бед данной бензопилы (по мнению владельцев) — карбюратор. Сомнительно, что данное утверждение верное. Главным недостатком является сложность поиска отдельных запасных частей на него (ускорительного насоса, жиклеров или винта холостого хода). В ближайшем будущем постараемся осветить более подробно тему данного карбюратора, его разборки и чистки.

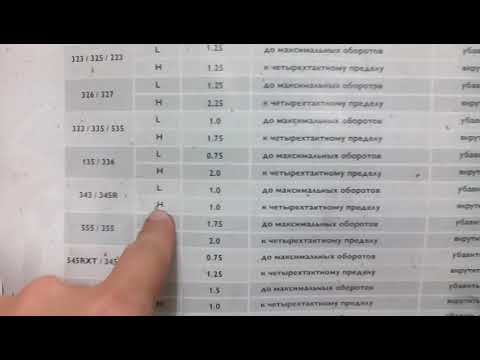

Заводские регулировки карбюратора Хускварна 236:







В качестве более доступного варианта в нашем сервисном центре периодически устанавливались карбюраторы компании IGP (без ускорительного насоса).

Каких-либо нареканий со стороны клиентов не было.

Артикул: 1400055 — Карбюратор Хускварна 236.







Вывод.

Как видите, большинство неисправностей Хускварна 236 под силу устранить самим в домашних условиях. Большинство проблем этой в целом неплохо собранной модели связаны с неудовлетворительным сервисным оснащением — с поиском запчастей могут возникнуть большие проблемы! Частое сервисное обращение — неисправность карбюратора. Пожалуй, это самое слабое место на 236-ой Хускварне и именно из за этого она такая капризная при запуске.

В заключении хотелось бы сказать, что компания выпустила улучшенную версию данной пилы — модель Хускварна 120Mark, надеемся, что инженеры устранили недочеты и новая пила будет радовать своих будущих владельцев. Ознакомиться с данной пилой можно в данном обзоре

4.2 9 голоса

Рейтинг статьи

Бензопилы Husqvarna 236 — характеристики, комплект поставки

Главные преимущества бензиновой пилы Husqvarna 236 заключаются в ее выносливости, простоте в повседневной эксплуатации и долговечности. Модель обладает высоким качеством фирменной заводской сборки и способностью быстро и эффективно распиливать древесину любого типа. Это делает шведский садовый инструмент пригодным не только для чистки деревьев, но и для выполнения различных задач во время строительства и ремонта.

Содержание

  • 1 Устройство бензопилы Husqvarna 236
  • 2 Технические характеристики садового инструмента
  • 3 Комплект поставки модели
  • 4 Регулировка карбюратора бензопилы Хускварна 236 своими руками
  • 5 Бензопила Хускварна 236 не заводиться
  • 6 Бензопила Хускварна 236 глохнет при нажатии на газ

Устройство бензопилы Husqvarna 236

От своих рыночных аналогов бензопила Husqvarna 236 отличается сбалансированной заводской сборкой, правильно установленным центром тяжести и отсутствием люфтов. В основу устройства садового инструмента вложен фирменный бензомотор, хромированный цилиндр которого имеет объем 38,2 см3. При разработке и производстве двигателя производителем была внедрена фирменная инновационная система XTorq, которая обеспечивает солидную экономию горючего и заметное снижение выбрасываемых в окружающую среду выхлопных газов.

Для запуска мотора бензопила Хускварна 236 комплектуется долговечным ручным стартером. За плавный и облегченный запуск холодного ДВС в устройстве модели отвечает насос для предварительной подкачки горючего. В базовую комплектацию мотора входит фирменная центробежная система очистки воздуха Airinjection, которая более эффективно фильтрует воздух, предотвращая, тем самым, быстрое засорение карбюратора. Для более удобной эксплуатации садового инструмента в его устройство входят стальные изолирующие пружины, которые отделяют рукоятки от работающего двигателя.

За непрерывную связь мотора и рабочих органов садового инструмента Husqvarna в его оснащении отвечает фирменная система сцепления, все запчасти которой изготовлены из кованых металлических сплавов. Механизм выдерживает интенсивное трение и длительную работу под высокими и переменными нагрузками.

Рабочие органы бензопилы Husqvarna представлены пильной гарнитурой, состоящей из кованой металлической 35-сантиметровой шины и цепи с 52 звеньями и шагом 3/8 «. За стабильную и непрерывную смазку гарнитуры отвечает встроенный масляный насос, исправно работающий в полностью автоматическом режиме. Насос гарантирует интенсивное вращение цепи с максимальной скоростью 16,3 м/c. Этого достаточно для эффективного распила даже самой твердой древесины.

Внутренние детали и рабочие механизмы фирменной бензопилы Husqvarna помещены в прочный корпус, изготовленный из ударостойкого пластика. В задней его части расположены все нужные для непрерывной работы кнопки, рычаги и переключатели.

Технические характеристики садового инструмента

Многофункциональности бензопилы Husqvarna на участке удалось достичь благодаря ее солидным заводским параметрам.

В перечень главных из них входит:

  • мощность бензомотора – 1,9 л. с.;
  • скорость вращения вала на холостых/максимальных оборотах – 3000/9000 об/мин;
  • рабочий вес с заполненными баками – 4,75 кг;
  • страна-производитель – Швеция.

Важное преимущество модели заключается в сниженном уровне шума во время ее работы. При работе двигателя под максимальными нагрузками этот параметры бензопилы Husqvarna 236 не превышает 113 дБ.

Комплект поставки модели

При заказе садового инструмента Husqvarna в 236-ой комплектации покупатель получает абсолютно все необходимое для самостоятельной сборки, а также дальнейшей эксплуатации и собственноручного обслуживания модели.

В набор входит:

  • ключи и отвертки;
  • металлические шина и цепь;
  • чехол для шины;
  • инструкция по эксплуатации.

При желании покупатель может дополнительно заказать фирменное масло для 2-тактных двигателей, цепь для бензопилы Husqvarna 236, а также сумку-чехол из непромокаемой ткани для транспортировки.

Регулировка карбюратора бензопилы Хускварна 236 своими руками

Настройка карбюратора садового инструмента предназначена, в первую очередь, для стабилизации работы двигателя.

О необходимости выполнения этой процедуры оператору бензопилы подскажут следующие признаки:

  • повышенное выделение дыма при работающем двигателе;
  • слишком высокие обороты во время работы ДВС на холостом ходу;
  • заниженные максимальные обороты и отсутствие требуемой тяги;
  • плохой запуск холодного и горячего мотора.

Кроме того, в некоторых случаях своевременная настройка карбюратора будет необходимой после проведения капитального ремонта бензопилы.

Чтобы отрегулировать карбюратор бензопилы Хускварна 236, ее владельцу нужно действовать в таком порядке:

  1. Сначала на пиле с холодным мотором нужно установить заводские настройки топливного узла. Чтобы узнать, в какое положение переводить винты, нужно изучить указания в инструкции по эксплуатации;
  2. Затем нужно завести ДВС и дать ему поработать до полного прогрева;
  3. Далее нужно начать вращение винта «L» по часовой стрелке до того момента, пока не будет найдена максимально стабильная работа мотора на высоких оборотах. Сразу после этого винт потребуется вывернуть на 1/4 оборота против часовой стрелки;
  4. После этого нужно обратить внимание на цепь. Если она вращается на шине, значит, оператор пилы должен отрегулировать положение винта «T». Для этого его нужно поочередно поворачивать в разные стороны до той поры, пока цепь не остановится;
  5. В конце останется настроить работу мотора на максимальных оборотах. Для этого нужно подключить к мотору тахометр и начать вращение винта «H». Как только обороты на приборе совпадут с указаниями в инструкции по эксплуатации пилы, вращение винта потребуется остановить.

После этого потребуется проверить работу пилы Husqvarna. Если мотора модели будет быстро набирать обороты при нажатии на курок газа, и также быстро терять их при отпускании курка, значит, настройка штатного карбюратора была выполнена правильно.

Бензопила Хускварна 236 не заводиться

Причин этой поломки может быть несколько. Первая из них заключается в засорении встроенного воздушного фильтра. В результате длительной эксплуатации пилы на поверхности фильтрующего элемента скапливается большое количество мусора и даже мелких насекомых. Из-за этого деталь перестает пропускать воздух, требуемый для обогащения топливной смеси. Чтобы решить эту проблему, нужно снять фильтр и промыть его в чистом бензине. После полного высыхания элемент необходимо установить на место и попытаться завести садовый инструмент.

Вторая причина поломки – нарушение зазора между маховиком и катушкой зажигания цепной пилы Husqvarna. В нормальном рабочем состоянии расстоянии между этими деталями должно составлять 0,5 мм. Если оно больше, значит, оператору бензопилы потребуется снять защитную крышку и отрегулировать зазор, используя для этого специальный шаблон.

Бензопила Хускварна 236 глохнет при нажатии на газ

Чаще всего с этой проблемой сталкиваются владельцы, которые заправляют свои пилы некачественным горючим. Из-за вредных посторонних примесей, который входят в состав бензина, топливный насос пилы быстро засоряется. Это приводит к тому, что при нажатии на курок газа помпа не может мгновенно перекачать в цилиндр то количество горючего, которое необходимо для стабильной работы садового инструмента.

Чтобы решить проблему, владельцу пилы потребуется снять топливный насос и осмотреть его. Как правило, насосы в бензопилах Husqvarna 236 не поддаются ремонту, поэтому их лучше всего менять на новые элементы.

Чтобы предотвратить дальнейшие неисправности с насосом пилы Husqvarna, нужно заправлять бензопилу только качественной топливной смесью, приготовленной на том бензине, который указан в инструкции по эксплуатации модели.
