Устройство карбюратора скутера 2т — СКУТЕРЫ И МОТОЦИКЛЫ

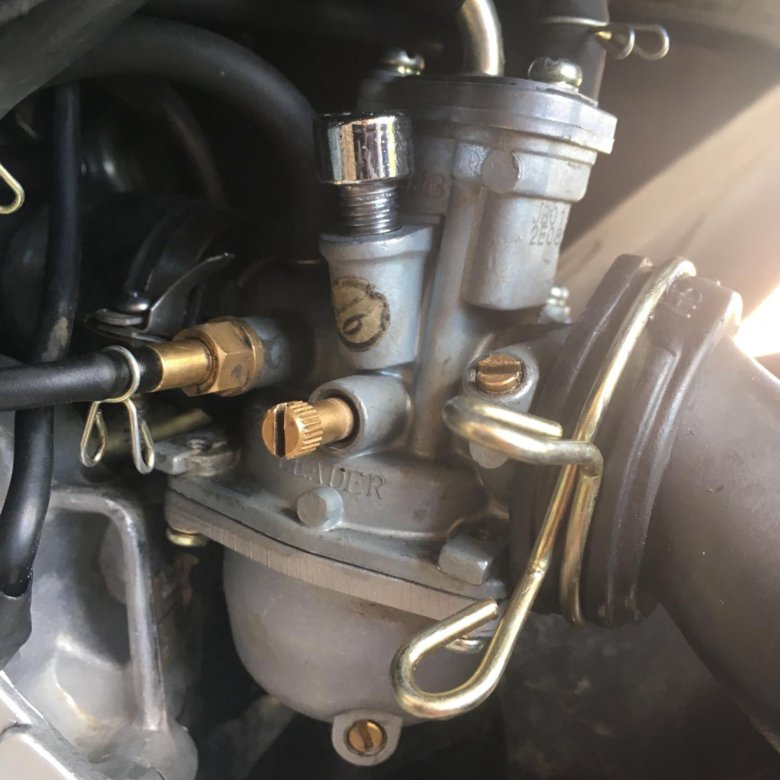

Карбюратор который мы сегодня будем рассматривать устанавливается на большинство  китайских  двухтактных скутеров с цепной трансмиссией, которые в народе принято именовать как:  «цепной китаец». Данный карбюратор имеет очень простое устройство, привод обогатителя здесь приводится механическим способом, то есть попросту в ручную, это конечно не совсем удобно, но с другой стороны и сложного ничего нет — нажал курок и заводи.

Откручиваем верхнею крышку заслонки и вынимаем все содержимое.

Игла в заслонке фиксируется специальной скобой, вынимаем скобу и достаем иглу.

Как вам видно на фото,  на игле есть регулировочные канавки передвигая по которым стопорную шайбу вы можете регулировать качество рабочей смеси в некоторых пределах. Для обогащения смеси иглу поднимаем, для обеднения смеси  иглу опускаем. Как видите ничего сложного в этом нет.

Данной регулировкой к сожалению можно корректировать состав смеси только в определенном положении иглы в карбюраторе, так как главная дозирующая система включается в работу только после поднятия заслонки на 1/4 своего хода и выключается после подъема заслонки более чем на 3/4 своего хода. При полном поднятии дроссельной заслонки на качество приготовления смеси влияние оказывает только главный топливный жиклер и частично система холостого хода (на этой модели карбюратора).

В данной модели карбюратора установлен механический пусковой обогатитель, здесь он представлен в качестве отдельного модуля.

Пусковой обогатитель это по сути тот же самый карбюратор, который включается в момент холодного пуска двигателя когда нужна богатая смесь, включение — выключение обогатителя может быть ручное как на данном карбюраторе или полностью автоматическое как вот здесь.

Снимаем крышку обогатителя и вынимаем все элементы наружу.

Для обеспечения работы обогатителя в карбюраторе есть два канала и жиклер с топливной трубкой.

Жиклер пускового обогатителя.

Топливная трубка.

Колодец обогатителя.

Воздушный канал пускового обогатителя.

Эмульсионный канал пускового обогатителя.

Продолжаем дальнейшее изучение устройства карбюратора с поплавкового механизма.

Чтобы снять поплавковый механизм надо вынуть ось.

Запорная игла.

Если вас по каким либо причинам не устраивает работа карбюратора — попробуйте отрегулировать уровень топлива в поплавковой камере с помощью язычка который можно в разумных пределах немного подгибать.

Главная дозирующая система.

Главная дозирующая система обеспечивает работу двигателя в среднем диапазоне оборотов и состоит из распылителя (эмульсионной трубки), жиклера, иглы, также для обеспечения ее работы в карбюраторе есть специальный воздушный канал в который дополнительно интегрирован воздушный жиклер.

Чтобы извлечь распылитель надо открутить топливный жиклер и вынуть (осторожно) уплотнительное кольцо.

Топливные жиклеры на китайских карбюраторах к  сожалению не имеют маркировки что усложняет поиск их аналогов.

Уплотнительное кольцо находится внутри извлекать которое  очень удобно большой швейной иглой.

После того как вы извлекли кольцо — можно вынуть распылитель для этого палочкой или карандашом со стороны заслонки просто выдавите его.

В паре с иглой.

Воздушный канал главной дозирующей системы в который дополнительно интегрирован воздушный жиклер (к сожалению на фото жиклера не видно).

Система холостого хода.

 Состоит из, распылителя, винта регулировки подачи воздуха в воздушный канал системы холостого хода, винта регулировки количества оборотов холостого хода, также для обеспечения работы системы холостого хода в карбюраторе есть два канала —  воздушный  и эмульсионный.

Выкручиваем распылитель.

Винт регулировки подачи воздуха в канал системы холостого хода (винт качества).

Винт регулировки количества оборотов холостого хода.

Для сборки карбюратора производим те же самые действия только в обратном порядке
