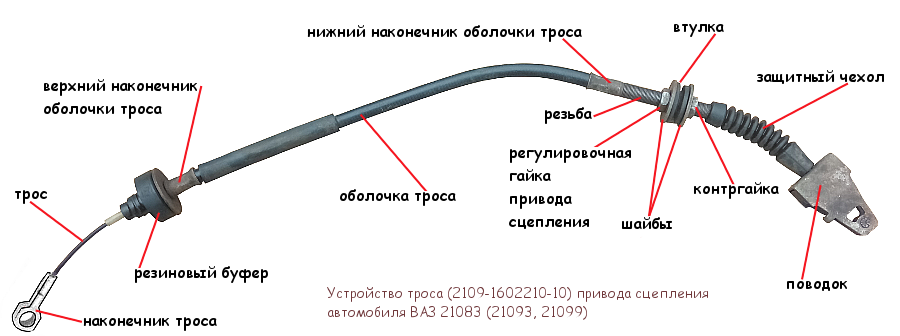

Устройство и функции сцепления в ВАЗ 2114

В автомобиле ВАЗ 2114 сцепление — простой по конструкции узел. Система оснащается специальным тросиком, который по сравнению с гидравлическим узлом не требует постоянного обслуживания. А поменять этот элемент при необходимости можно самому.

Привод включает в себя следующие детали:

• тросик для изменения положения в специальной оболочке;
• педаль, которой водитель управляет из салона автомобиля;
• ручка вилки переключения муфты;
• фиксатор, крепящий наконечник оболочки тросика;
• фиксатор педалей тормоза и муфты.

Механизм предназначен для передачи усилия от педали в салоне авто к вилке в моторном отсеке. Этот элемент отводит фрикционный вал от маховика силового агрегата. Благодаря применению тросиковой передачи инженеры АвтоВАЗ добились того, что водитель не столкнется с проблемами утечки масла и необходимостью удаления воздушных пробок из системы управления муфтой. В автомобилях ВАЗ 2114 тросик считается самым слабым компонентом, поэтому часто автовладельцы сталкиваются с процедурой его замены. Если вы будете правильно устанавливать и затягивать тросик при регулировке, это позволит обеспечить хорошую прижимаемость ведомого шкива к маховику мотора машины и корзины при активации муфты.

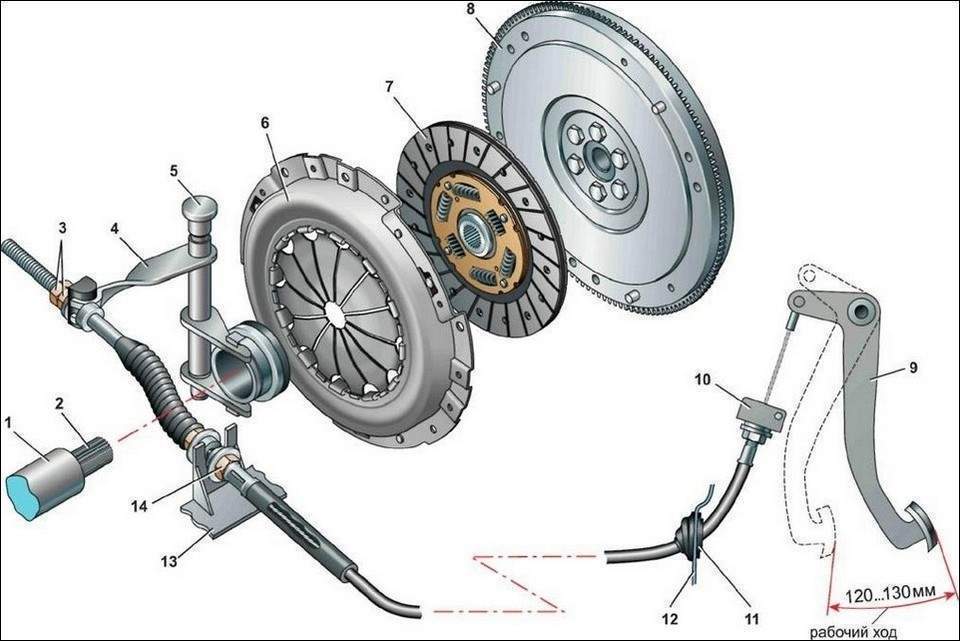

Устройство сцепления в ВАЗ 2114

Как определить поломку?

Если педаль в самом начале или в конце хода скрипит, ведет и плохо схватывает или даже полностью провалилась, это свидетельствует о наличии проблем в функционировании устройства.

Что касается остальных «симптомов» поломки:

• у водителя появились сложности с переключением скоростей;
• снизилась тяга силового агрегата, особенно при движении в гору;
• появились новые звуки, скрежет и скрип при нажатии на педаль;
• неполное переключение;
• когда водитель переключает скорости, машина пробуксовывает.

Как самостоятельно поменять и отрегулировать трос?

Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.

Правильная настройка и натяжка троса педали сцепления на ВАЗ 2114 8 клапанов осуществляется исключительно на рабочем механизме.

Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.

Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.

Необходимые инструменты

Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:

• сам трос;
• смазка Литол;
• набор гаечных рожковых ключей;
• линейка;
• пассатижи.

Как правильно заменить?

Чтобы отремонтировать трос, нужен помощник:

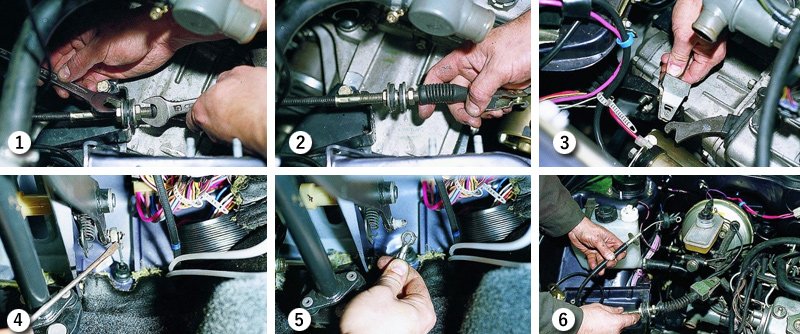

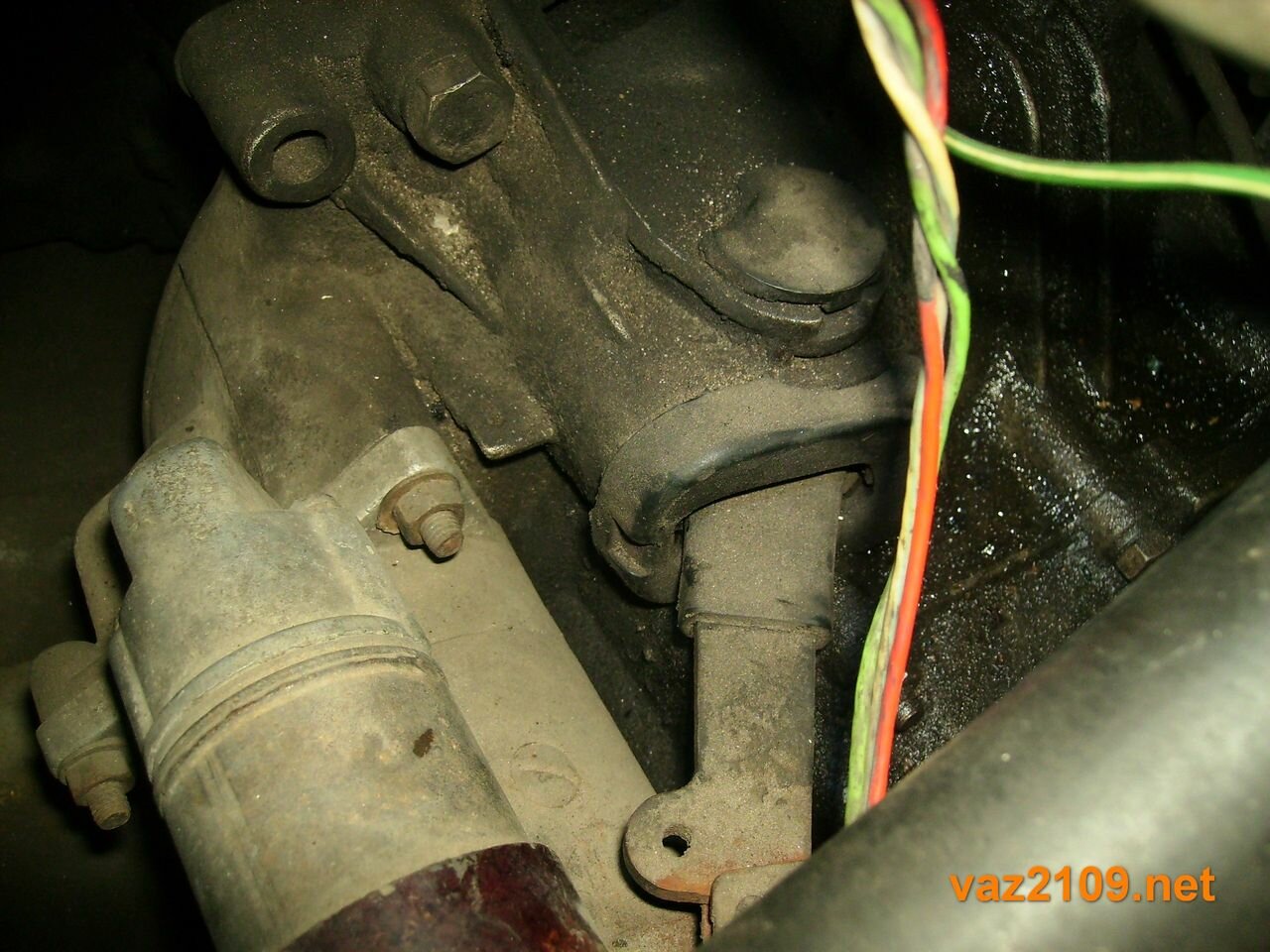

1. Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.

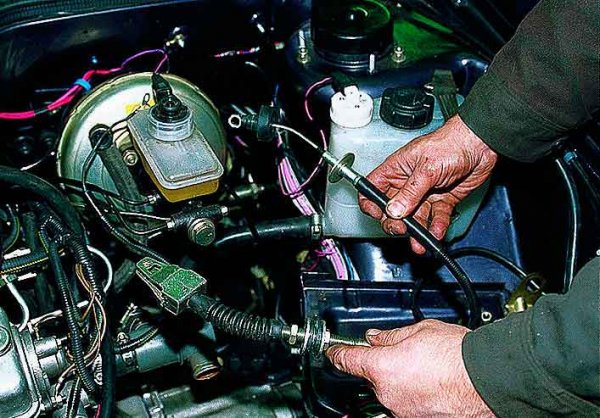

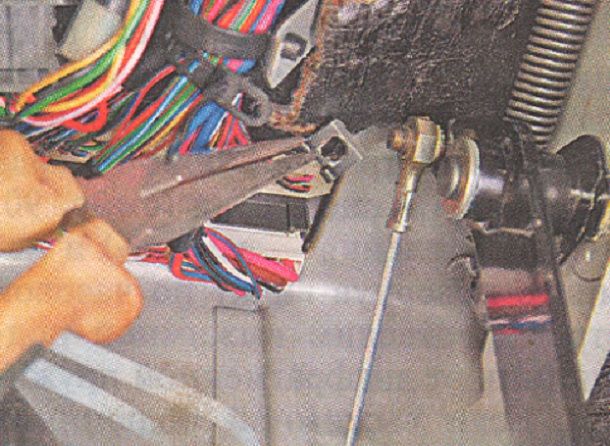

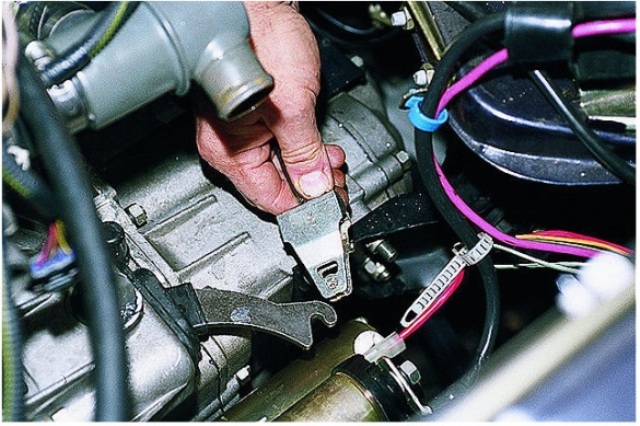

2. От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.

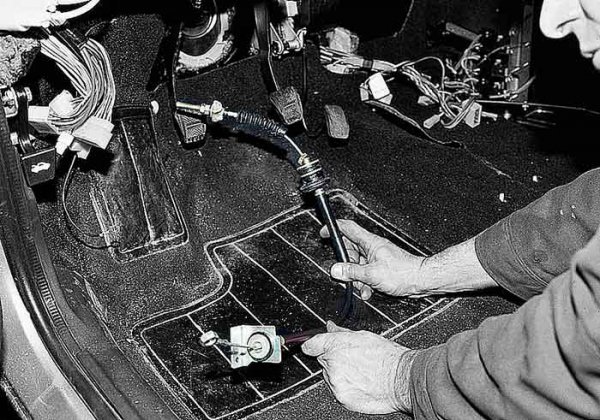

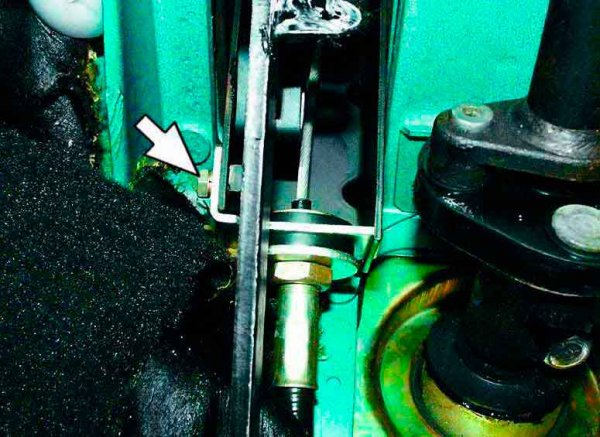

3. Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.

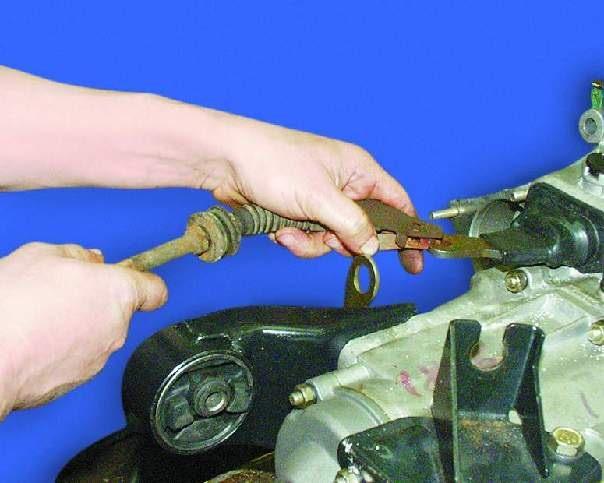

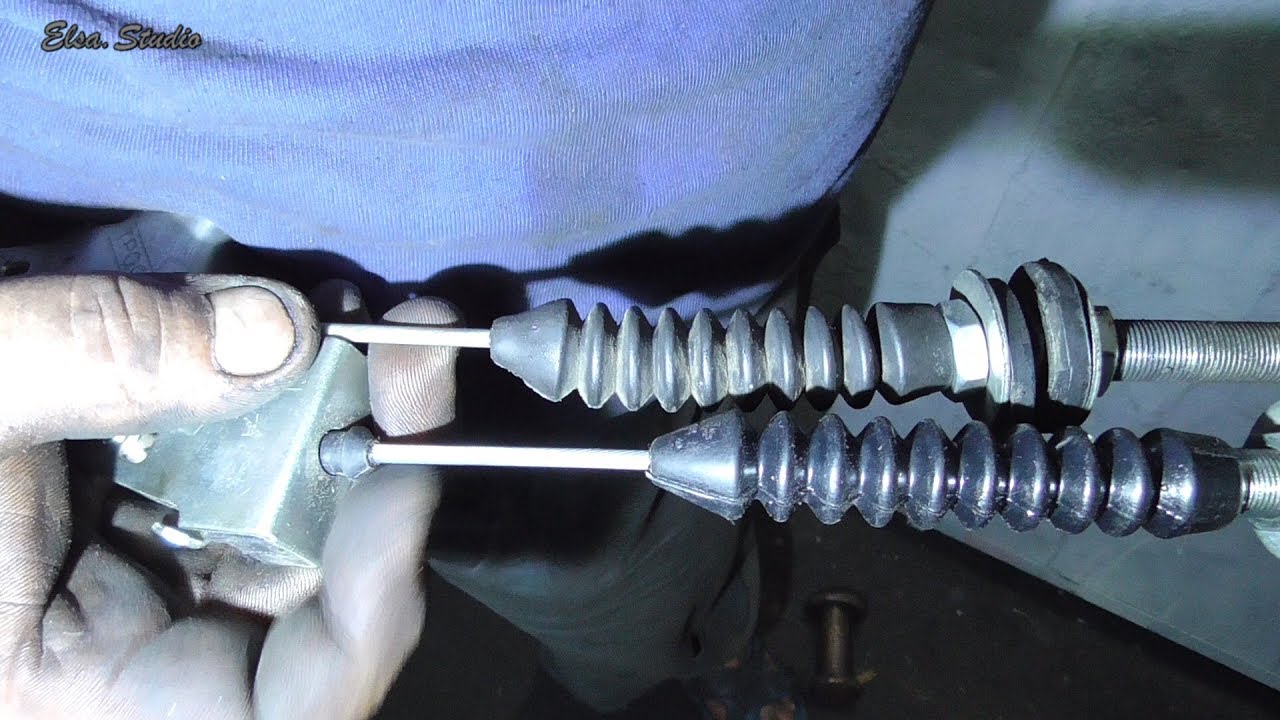

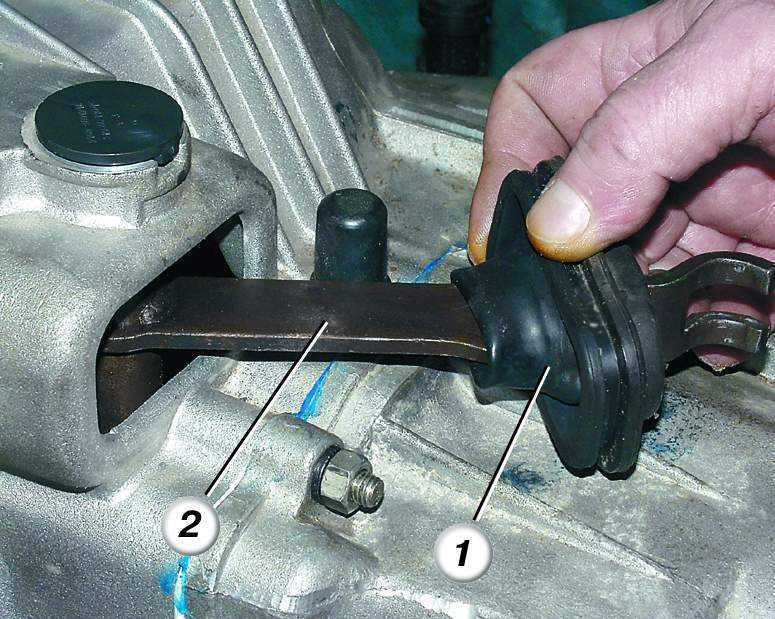

4. После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
5. После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.

Каналом Sdelaj Sam! Pljus interesnoe! обнародовано видео, в котором показана процедура замены изделия своими руками.

Как выполнить регулировку свободного хода?

После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.

Схема натяжки положения:

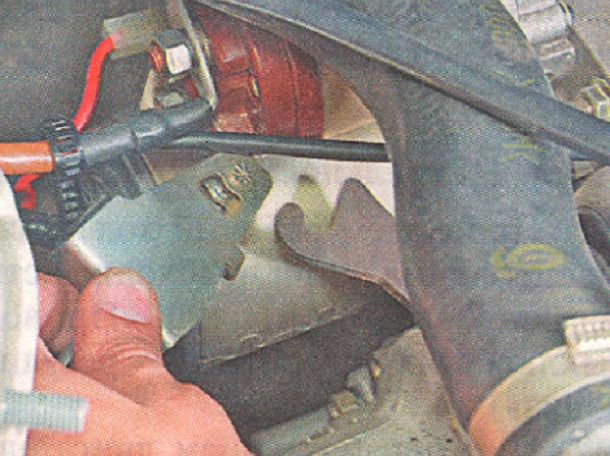

1. Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
2. Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».
3. Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.

Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.

Проверка работы

Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться. Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.

Как проконтролировать, все ли действия были выполнены верно:

1. Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
2. Активируется рычаг ручного тормоза.
3. Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
4. Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.

Фотогалерея

Фото процедуры смены троса и настройки положения педали приведены ниже.

 Загрузка …

Видео «Пособие по настройке»

Пользователь Сергей Серж опубликовал ролик, в котором наглядно продемонстрирована процедура изменения положения педали с указанием всех нюансов этой задачи.

Как отрегулировать сцепление ВАЗ — настройка сцепления

В приводе сцепления в ВАЗе-классике с оригинальной корзиной, родным выжимным и с обычным рабочим цилиндром должен присутствовать зазор между толкателем (штоком) рабочего цилиндра и вилкой сцепления. Этот зазор обязателен, так как выжимной подшипник не предназначен для постоянной работы и постоянного вращения. При отсутствующем зазоре подшипник будет постоянно упираться в лепестки корзины, вращаться, что со временем приведет к выбросу его смазки и перегреву. Через непродолжительное время такой работы подшипник заклинит. При наличии зазора подшипник работает только в том случае, когда мы выжимаем сцепление. При отпускании педали сцепления подшипник должен остановиться. Именно поэтому важно знать, как отрегулировать сцепление ВАЗ.

Проверка зазора

Проверка свободного хода педали сцепления

1. Перед тем как проверить зазор, необходимо снять оттяжную пружину. Если педель сцепления слишком тугая, данную пружину можно полностью демонтировать. Эта пружина служит для оттяжки вилки сцепления, что не дает выжимному подшипнику соприкасаться с корзиной. Но, конечно, правильнее, чтобы эта пружина находилась на своем месте.
2. Правильная регулировка сцепления достигается зазором в 4–5 миллиметров. Конечно, предельная точность не требуется, главное, вилка должна быть в свободном положении. Например, чтобы при трогании педаль включала сцепление в самом низу педали, этот зазор можно немного увеличить. И, соответственно, наоборот, чтобы педаль срабатывала раньше, зазор нужно уменьшить. Но толкатель и вилка обязательно должны быть в свободном положении, ни в коем случае не в натянутом, иначе в скором времени выжимной подшипник придет в негодность.

Схема педали и главного цилиндра выключения сцепления

При неправильной регулировке сцепления (если вилка натянута толкателем постоянно, а выжимной упирается в корзину) сцепление в работе может пробуксовывать.

В таком случае первым делом проверяем именно регулировку сцепления, если же это не помогает, меняем диск феродо.

Диск

Регулировка

1. Для того чтобы выставить шток, необходимо расконтрогаить две гайки на 17 и на 13.
2. Придерживая шток, закручиваем гайку – увеличиваем зазор, откручиваем – уменьшаем его.
3. Одной гайкой регулируем зазор, другой контрогаем конструкцию в нужном положении.
4. При необходимости возвращаем пружину на место.
5. Проверяем работу сцепления при трогании, и в движении.

Регулировка свободного хода

Основной задачей в данной процедуре является выдержка свободного хода, то есть зазора, чтобы выжимной подшипник не сгорел при постоянном вращении. Современные корзины уже идут без зазора, у них отличается конструкция, и он там просто не нужен, так как его заменяет рабочий самоподводящий цилиндр. Но такой вариант не идет с завода и не является распространенным.

Видео

Полезные советы по регулировке сцепления на классике ищите в следующем видеоролике:

Регулировка сцепления ВАЗ 2107 (фото и видео)

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную эксплуатацию узлов и деталей машины. Проверку правильности регулировки рекомендуется выполнять при каждом техническом обслуживании автомобиля.

В процессе эксплуатации неправильная регулировка может выражаться в двух видах неисправностей:

• Сцепление буксует — при полностью отпущенной педали диск пробуксовывает и не передает трансмиссии мощность то двигателя в полном объеме;
• Сцепление ведет – при полностью выжатой педали диск не отходит от маховика, что не позволяет нормально переключать скорости и заставляет машину двигаться тогда, когда это не нужно.

Кроме этого, сцепление может включаться слишком рано или поздно, что затрудняет управление транспортным средством.

Сам процесс регулировки состоит из двух частей. Первую выполняют в салоне, вторую – под днищем автомобиля ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобится:

• Ключ на 8 или 10, в зависимости от модели рабочего цилиндра сцепления;
• Рожковый ключ на 13;
• Рожковый ключ на 17.

Первая регулировка включает в себя установку хода педали сцепления. Выполняется она из салона, под рулевой колонкой. Для ограничения полного хода служит специальный регулировочный винт, зафиксированный контргайкой. Закручивая или выкручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Обычно регулировать полный ход нет необходимости, он установлен с завода и изменяется очень редко.

Вторая часть регулировки заключается в установке свободного хода педали. В нормальном режиме он должен составлять 30-35  мм. Однако некоторые автолюбители подстраивают свободный ход под свои индивидуальные привычки и предпочтения. Такой подход вполне допустим при условии, что он не отразится на работоспособности и долговечности деталей автомобиля ВАЗ 2107.

Итак, для проверки и регулировки спускаемся в смотровую яму. Проверка зазора производится оттягиванием вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор значительно отличается от нормативного, его необходимо отрегулировать. Для этого:

• Снимаем пружину, оттягивающую вилку сцепления в исходное положение;
• Отпускаем контргайку на толкателе;

• Удерживая толкатель ключом на 8 (10), накручиваем или скручиваем упорную гайку до достижения необходимого зазора;

• Фиксируем упорную гайку контргайкой;
• Проверяем зазор;
• Устанавливаем пружину на место.

На этом процедуру регулировки можно считать законченной. Однако для того чтобы убедиться в правильности полученного результата, необходимо проверить сцепление в действии. Для этого заводим автомобиль, включаем передачу и плавно начинаем отпускать педаль.  При правильной регулировке автомобиль должен трогаться примерно на половине хода педали. Допускается регулировка, включающая сцепление ниже или выше,  но недопустимо включение в самом верху или низу, так как появляется риск появления указанных выше неисправностей.

Регулировка педали сцепления своими руками — как правильно отрегулировать сцепление. Как регулировать сцепление Отрегулировать педаль сцепления на ваз 2106

В данном материале мы поговорим про регулировку сцепления на автомобиле ВАЗ 2110, определим основные ситуации для проведения подобных работ, а также расскажем о последовательности выполнения работы.

Когда нужна регулировка

Отправлять автомобиль в гараж и приступать к подстройке системы сцепления вашего ВАЗ 2110 нужно сразу, как только вы замечаете признаки отклонения от нормальной работы узла.

Сцепление сильно влияет на работу всего автомобиля. Что уж говорить, без него вы не сумеете включить ни одну передачу. Следовательно, никуда уехать вам не удастся.

Педаль может работать слишком туго, либо проваливаться при малейшем нажатии. Обе ситуации говорят о том, что требуется провести регулировку сцепления.

Вообще работа выполняется в два этапа:

• Проверяется ход сцепления;
• Проводится непосредственно сама настройка.

Но первое, с чего вам следует начать — это изучение самого главного инструмента по ремонту всех узлов, агрегатов и механизмов ВАЗ 2110. Разумеется, мы говорим про руководство по эксплуатации. Откройте его на разделе сцепления, изучите основные нюансы, поймите суть узла, его конструкцию, принцип работы, после чего ознакомьтесь с процессом регулировки.

Теперь мы поговорим про два основных этапа настройки.

Ход педали

С этого начинается весь процесс. В заводском руководстве указано, что нормальный ход составляет около 13 сантиметров.

Но с течением времени параметр увеличивается, поскольку накладка ведомого диска изнашивается.Это ведет к тому, что педаль немного поднимается. Замерить показатель не сложно.

1. Откройте дверь, ведущую к водительскому месту в салоне.
2. Присядьте, чтобы оказаться возле педалей.

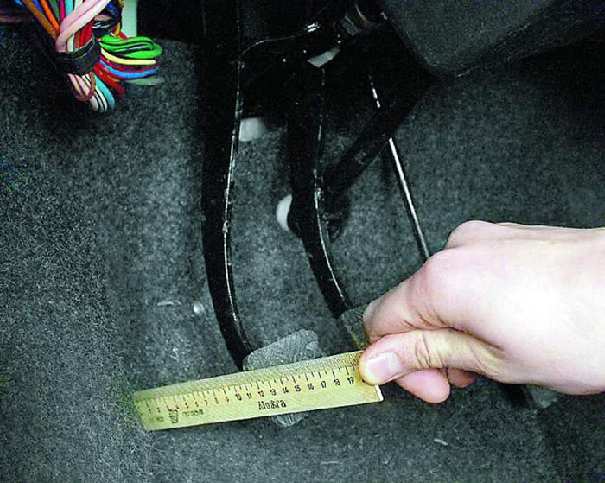

3. В коврик под педалью уприте обычную линейку, расположив ее перпендикулярно относительно педали сцепления.
4. Замерьте расстояние от коврика до крайней точки педали, то есть максимальное расстояние.
5. Если показатель составляет 16 сантиметров и больше, это говорит о срочной необходимости проведения настройки.

Раз ситуация требует, будем выполнять. Разбирать ничего не придется, потому этот процесс может выполнить даже новичок, не имеющий большого опыта в ремонте автомобилей.

Процесс настройки заключается в следующем:

1. Вооружитесь предварительно парой простых ключей на 13.
2. Откройте капот и найдите в подкапотном пространстве наконечник от троса сцепления.
3. На нем находится контргайка.
4. С помощью первого ключа несколько ослабьте крепление контргайки, а вторым проверните регулировочную гайку.
5. Если вы будете крутить ее ближе к наконечнику, полный ход педали увеличится, а если двигаться в противоположную сторону, ход уменьшится.
6. Подкручивайте гайку и проверяйте, как манипуляции сказываются на педали сцепления внутри салона.
7. Достигнув желаемой отметки в 13 сантиметров, резко нажмите на педаль сцепления около 5 раз и отпустите. Если расстояние оказалось меньше или больше требуемого, операцию повторите.
8. Закончив регулировку, затяните обратно контргайку, а потому сдвиньте резиновую втулку-ограничитель до упора.

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную эксплуатацию узлов и деталей машины. Проверку правильности регулировки рекомендуется выполнять при каждом техническом обслуживании автомобиля.

В процессе эксплуатации неправильная регулировка может выражаться в двух видах неисправностей:

• Сцепление буксует — при полностью отпущенной педали диск пробуксовывает и не передает трансмиссии мощность то двигателя в полном объеме;
• Сцепление ведет – при полностью выжатой педали диск не отходит от маховика, что не позволяет нормально переключать скорости и заставляет машину двигаться тогда, когда это не нужно.

Кроме этого, сцепление может включаться слишком рано или поздно, что затрудняет управление транспортным средством.

Сам процесс регулировки состоит из двух частей. Первую выполняют в салоне, вторую – под днищем автомобиля ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобится:

• Ключ на 8 или 10, в зависимости от модели рабочего цилиндра сцепления;
• Рожковый ключ на 13;
• Рожковый ключ на 17.

Первая регулировка включает в себя установку хода педали сцепления. Выполняется она из салона, под рулевой колонкой. Для ограничения полного хода служит специальный регулировочный винт, зафиксированный контргайкой. Закручивая или выкручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Обычно регулировать полный ход нет необходимости, он установлен с завода и изменяется очень редко.

Вторая часть регулировки заключается в установке свободного хода педали. В нормальном режиме он должен составлять 30-35 мм. Однако некоторые автолюбители подстраивают свободный ход под свои индивидуальные привычки и предпочтения. Такой подход вполне допустим при условии, что он не отразится на работоспособности и долговечности деталей автомобиля ВАЗ 2107.

Итак, для проверки и регулировки спускаемся в смотровую яму. Проверка зазора производится оттягиванием вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор значительно отличается от нормативного, его необходимо отрегулировать. Для этого:

• Снимаем пружину, оттягивающую вилку сцепления в исходное положение;
• Отпускаем контргайку на толкателе;

• Удерживая толкатель ключом на 8 (10), накручиваем или скручиваем упорную гайку до достижения необходимого зазора;

• Фиксируем упорную гайку контргайкой;
• Проверяем зазор;
• Устанавливаем пружину на место.

На этом процедуру регулировки можно считать законченной. Однако для того чтобы убедиться в правильности полученного результата, необходимо проверить сцепление в действии. Для этого заводим автомобиль, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен трогаться примерно на половине хода педали. Допускается регулировка, включающая сцепление ниже или выше, но недопустимо включение в самом верху или низу, так как появляется риск появления указанных выше неисправностей.

Сама по себе конструкция сцепления на автомобиле ВАЗ-2114 (Самара-2), была изменена и отличается от того, что было установлено на «классических» моделях семейства ВАЗ. Главные изменения коснулись системы регулировки, управления, ходом движения на вилке сцепления. И, если, ранее они были гидравлическими, то сейчас её движение приводится про помощи троса сцепления.

Видео регулировки сцепления на ВАЗ-2114

В этой статье мы подробно рассмотрим, как подтянуть и отрегулировать трос сцепления на ВАЗ-2114.

Пошаговый порядок натяжения тросика сцепления на ВАЗ-2114

Для того, чтобы изменить длину троса сцепления, нам понадобится в работе лишь гаечный ключ.

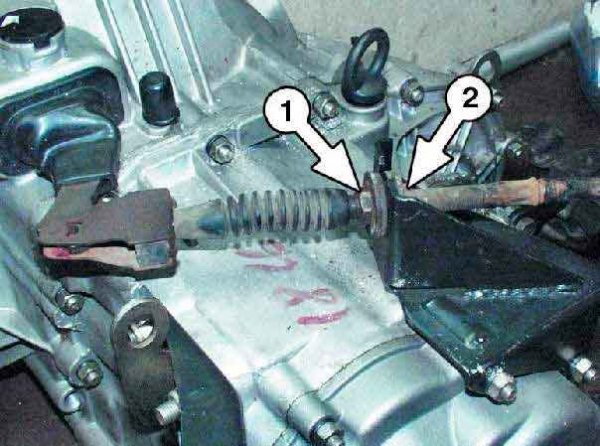

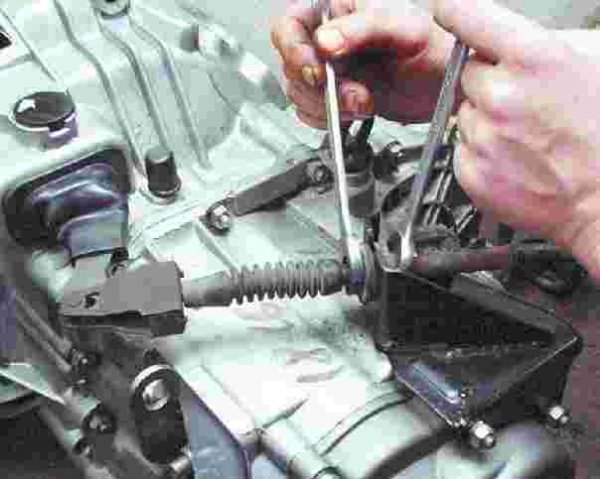

1. Первым делом открываем капот и ищем на корпусе КПП гайки расположенные с самого конца узла регулировки. Два болта на 17.

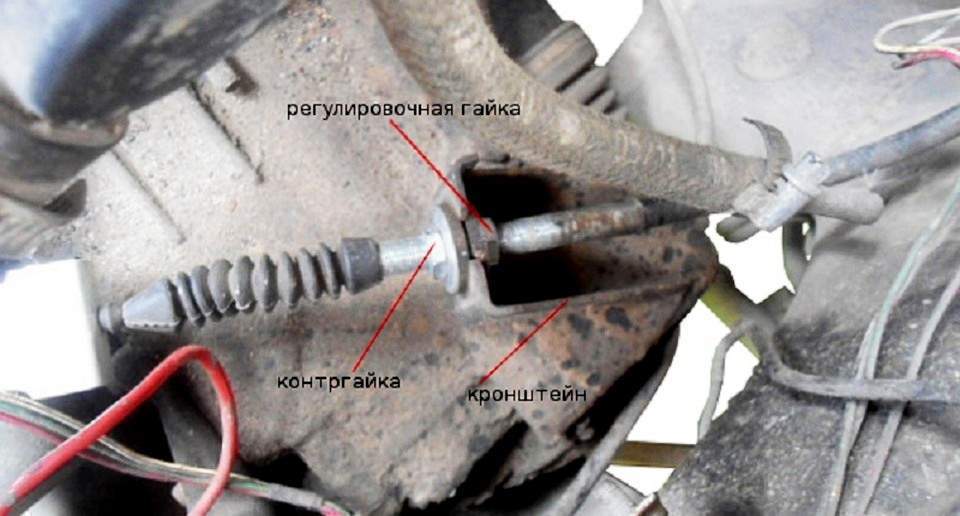

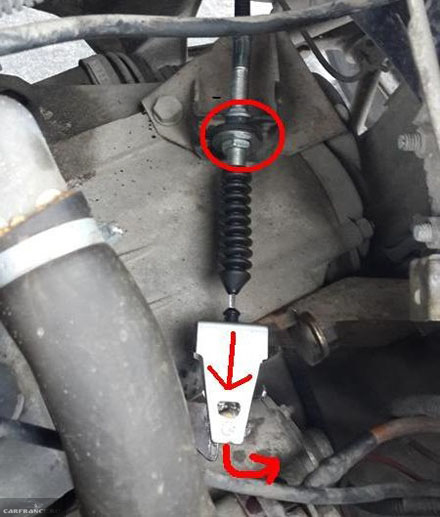

Трос сцепления отмечен красным маркером.

Гайки легко открутятся при любом нажатии.

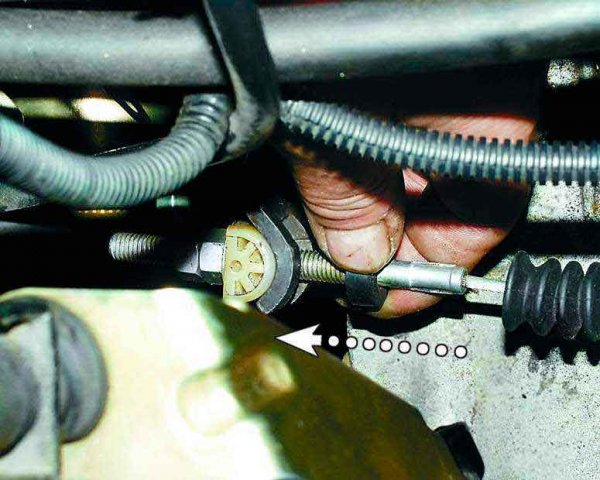

3. Когда гайка будет накручиваться, то педаль сцепления будет подниматься, увеличивая длину своего расстояния, а если будет откручиваться, то расстояние до пола будет сокращаться, прижимая педаль ближе к полу.

Стрелкой отмечена гайка для фиксации.

Бесспорно, что подобные работы намного легче проводить в компании помощника.

4. По окончании всех регулировочных работ, контрящаяся гайка закручивается настолько близко к регулировочной, насколько это возможно.

Во время проведения подобных процедур, убедитесь в том, что сам по себе трос сцепления целый, на его корпусе и оболочке отсутствуют повреждения и задиры, а также то, что он сам, свободно передвигается внутри поддерживающих его элементов. Если что-то подобное будет обнаружено, то трос лучше всего заменить на новый, так как износ поддержанного будет только увеличиваться, и говорить о надёжность произведённых работ нельзя.

Проверка работы

После того, как вы закончили эти работы, необходимо проверить правильность проведённых работ.

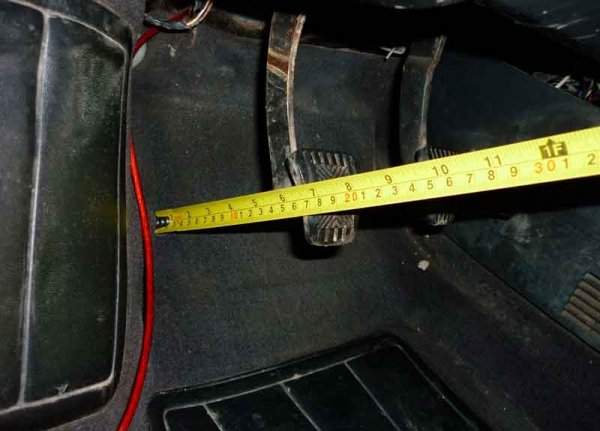

1. Сначала замеряем ход педали сцепления.
2. На выключенном двигателе выжимаем несколько раз педаль сцепления и возвращаем её на своё место.
3. Далее, производим новый замер и уточняем полученные показания.
4. Если они не изменились по сравнению с первыми замерами, то работы произведены, верно, и первый этап проверки можно считать оконченным.
5. А если они отличаются от первых показателей, значит, контрящаяся гайка была закручена не плотно, и процесс регулировки необходимо проводить вновь.

Среди автолюбителей есть одно правило! Правильно отрегулированное сцепление, должно начинать схватываться примерно посередине хода движения педали.

Окончательно сказать об исправности и правильно отрегулированном сцеплении может следующий тест:

1. Автомобиль должен быть установлен на ровную поверхность, «ручник» должен быть включён, двигатель запущен.
2. Далее, включаем передачу и пробуем начать движение.
3. Если в этот момент, когда педаль сцепления не зажата, автомобиль заглох, то это значит, что регулировка выполнена правильно.
4. А если этого не случилось, автомобиль работает на включенной передаче при не нажатой педали сцепления, то это будет говорить, о пробуксовке сцепления, которая будет нуждаться в регулировке.

Конструкция

Привод, механического типа на ВАЗ-2114 несмотря на то, что имеет наименее простую конструкцию, нисколько не уступает в надёжности гидравлическому аналогу. Его система состоит из регулируемого в длину троса, запечатанного в специальную противокоррозийную оболочку, и самой педали сцепления расположенной в салоне машины, которая путём свободного хода, предназначена для передачи усилия нажатия на вилку сцепления.

Несмотря на то, что подобная схема проста, в целом она достаточно надёжна.

Схема сцепления

Новинка, в виде троса сцепления на автомобили ВАЗ-2114 помогла избежать всех проблем, которые встречаются у всех владельцев классики. В первую очередь это относится к утечке гидравлической жидкости из системы, а в следствии к потере контроля за автомобилем. Также потребовалось бы проведение работ по удалению воздуха из системы сцепления после ремонта.

При этом периодическая проверка и регулировка педали сцепления как была, так и осталась.

Почему нужна регулировка хода троса

Эта процедура необходима для того, чтобы при достижении педали, а вместе с ней и троса сцепления определённых значений, было совершено наиболее приземистое прижатие маховика с корзиной к ведомому диску, в тот момент, когда необходима его эксплуатация. В это же время, благодаря точной регулировке этого привода, обеспечивается выключение сцепления в момент выключения педали сцепления.

Обратите внимание! Во время работы этой системы, когда рычаг находится в нейтральном положении, либо при её включении от корпуса КПП не должно исходить никаких посторонних звуков и тресков.

Контролировать состояние сцепления, не допуская появления подобной ситуации можно визуально, по нахождению педали сцепления относительно пола автомобиля, применив лишь линейку.

Значения

Оптимальные значения должны составлять от 125 до 140 мм , при замере показаний сначала на нажатой, а потом на отжатой педали. Самым максимальным значением, которое допускается при замере подобных показателей являются 160 мм , и если они превышают эти значения, то это будет означать сильный износ фрикционных накладок, а следовательно, после её регулировки, в скором времени может понадобится и замена самого сцепления.

Меряем результат по нижнему краю педали — на фото результат в норме.

Принцип работ по регулировке сцепления

Если после предварительной проверки вами было установлено, то что тросу сцепления необходима регулировка (т. е подтяжка – прим.), то не стоит пугаться, так как процесс подобных работ не представляет собой ничего сложного и никаких дополнительных усилий не потребует.

Регулировка натяжения тросика сцепления, осуществляется за счёт его подтяжки под капотом

Подобный процесс заключается в простом изменении длины тросика и его оболочки от узла регулировки, благодаря чему его показатели способны изменяться как в наименьшую, так и наибольшую строну.

Как вы могли догадаться, если длина троса будет уменьшена, то и ход педали будет меньше, тоже самое касается и увеличения хода, остаётся лишь достичь тех заветных показателей хода педали в 12,5 сантиметров.

Выводы

Благодаря таким несложным действиям, регулировку троса сцепления на ВАЗ-2114 можно выполнить в самые короткие сроки.

Основное предназначение сцепления заключается во временном разобщении трансмиссии и двигателя, их последующем плавном соединении. Данные операции важны в процессе движения, поскольку обеспечивают управление механической КПП: трогание с места, торможение, остановка и переключение передач. При нарушении регулировки свободного хода соответствующей педали управление транспортным средством становится затруднительным – автомобиль плохо разгоняется и буксует, наблюдается хруст при переключении передач, тронуться с места становится невозможно. Как отрегулировать сцепление, и какие неполадки могут встречаться при неправильной регулировке данной педали?

Механизм сцепления

Сцепление выступает в роли связующего звена между трансмиссией и двигателем и предназначается для отключения и подключения первичного вала КПП от маховика коленвала. Переключение передач в ТС с механической коробкой возможно только при полностью выжатой педали сцепления. В этот момент не наблюдается передача крутящего момента, поскольку между коробкой передач и маховиком связь отсутствует. Что касается структуры рассматриваемого узла, она представлена следующими компонентами:

1. Маховик, берущий на себя крутящий момент и отдающий его коробке передач через корзину. Корзина, в свою очередь, закреплена с маховиком.
2. Нажимной и ведомый диск между собой тесно связаны. На их соприкосновение влияет положение педали сцепления, которая располагается в салоне машины.
3. Вилка выключения обеспечивает разобщение дисков.
4. Первичный вал КПП, к которому передаётся крутящий момент.
5. Среди дополнительных элементов стоит выделить кожух, предназначенные для смягчения вибрации демпферные пружины, а также фрикционные накладки. Последние надеваются на ведомый диск и обеспечивают смягчение трения между корзиной и маховиком.

Маховик напрямую взаимосвязан с нажимным диском и вращается вместе с ним. Шлицевая муфта с расположенным внутри первичным валом КПП обеспечивает передачу вращения на ведомый диск. Механизм переключения передач выглядит следующим образом:

• передача давления на вилку выключения посредством системы привода;
• смещение выжимного подшипника вместе с муфтой посредством вилки по направлению к выжимным пружинам нажимного диска;
• временное отсоединение корзины от маховика под воздействием давления подшипника;
• опускание педали после переключения скоростей, прекращение давления на пружины со стороны подшипника, а также возобновление контакта между маховиком и корзиной.

Диагностика необходимости регулировки сцепления

Активная эксплуатация транспортного средства ведёт к тому, что со временем отключение происходит не до конца из-за увеличения хода педали. Валы не отключаются полностью при максимально отжатой педали, и соприкосновение с двигателем остаётся, что негативно сказывается на эксплуатационном сроке узла и увеличении нагрузки на зубья.

Если же ход педали недостаточно сводный, ведомый диск включается неполностью, следовательно, происходит передача не всего крутящего момента при движении и мощность автомобиля снижается. Также плавное отпускание педали сцепления в данном случае может приводить к резкому включению диска, что сопровождается дёрганием автомобиля и шумом в трансмиссии. Следующие признаки позволят достоверно определить необходимость регулировки:

• западание педали сцепления;
• удары или рывки при попытке тронуться;
• посторонний шум в момент переключения передачи;
• утечка жидкости из системы привода;
• недостаточно свободный ход педали сцепления.

Чтобы убедиться в необходимости регулировки на 100 %, измерьте расстояние между педалью и полом и сопоставьте полученное значение с параметрами, указанными в инструкции по эксплуатации вашего авто.

Распространённые неполадки

Отсутствие своевременных мер по регулировке сцепления приводит к следующим неисправностям:

1. Пробуксовка сцепления предполагает неполную передачу крутящего момента на ведущие колёса и трансмиссию от коленвала и маховика. Если педаль сцепления полностью опущена, машина может не трогаться с места или двигаться крайне медленно. Во втором случае в салоне можно будет почувствовать запах гари как результат сгорания фрикционных накладок ведомого диска. Также возможно движение рывками. Причина рассматриваемой неисправности заключается в отсутствии свободного хода педали сцепления, что легко устранить посредством регулировки свободного хода. Данная мера не будет эффективна, если сальники коленвала изношены, что ведёт к замасленности или износу фрикционных накладок ведомого диска.
2. Сцепление ведёт, при этом, оно выключается неполностью или не происходит отделения фрикционного диска от поверхности маховика при отпущенной педали. Подтверждающим фактором является переключение передач с определённым затруднением, удары шестерён КПП и зубьев синхронизаторов. В итоге зубья могут сломаться. Причина неисправности может заключаться в избытке свободного хода педали сцепления, попадании воздуха в гидравлический привод или перекосе ведомого диска, обрыве фрикционных накладок. Обе неполадки недопустимо игнорировать, в противном случае не только снижается управляемость ТС, но также увеличивается скорость износа фрикционного материала ведомого диска сцепления. Также изнашивается поверхность маховика и ведущего диска.
3. Сцепление срабатывает слишком поздно или рано. При позднем срабатывании автомобиль начнёт трогаться с места при медленном отпускании педали только в момент её пребывания в конце хода, при почти полностью отпущенном состоянии. При раннем срабатывании движение транспортного средства начинается в самом начале отпускания педали сцепления, то есть сводный ход педали отсутствует. Перед тем, как регулировать сцепление, следует найти информацию о точном расстоянии от педали до пола и для её свободного хода.

Регулировка сцепления на разных марках авто

Для разных автомобилей расстояние для сводного хода педали может быть разным и данный момент необходимо уточнять с помощью инструкции по эксплуатации. Рассмотрим поэтапную процедуру регулировки для разных моделей.

ВАЗ-2108, 2109, 2199

Процедура регулировки сцепления выглядит следующим образом.

1. Измерьте расстояние между нижней кромкой педали и полом при полностью отжатом состоянии педали. Оптимальное расстояние для данных моделей – 18 — 20 см.
2. Нажмите рукой на педаль до упора и измерьте расстояние от пола до нижней кромки. Оптимальное значение – 6 — 7 см.
3. Вычтите результат второго замера из первого, в итоге вы должны получить 13 — 14 см.
4. Ослабевание или подтягивание сцепления целесообразно, если полученное при вычитании значение не соответствует норме.
5. Удерживайте регулирующую гайку с помощью одного ключа и ослабьте контргайку с помощью второго. По часовой стрелке вращайте регулирующую гайку для увеличения хода педали. Последняя должна двигаться вниз.
6. Проведите контрольные замеры и затяните контргайку, если вас удалось достичь необходимого расстояния.

«Лада Калина»

Регулировка происходит следующим образом:

1. Откройте капот и открутите болты крепления корпуса воздушного фильтра для его снятия.
2. Отсоедините ДМРВ и открутите хомут.

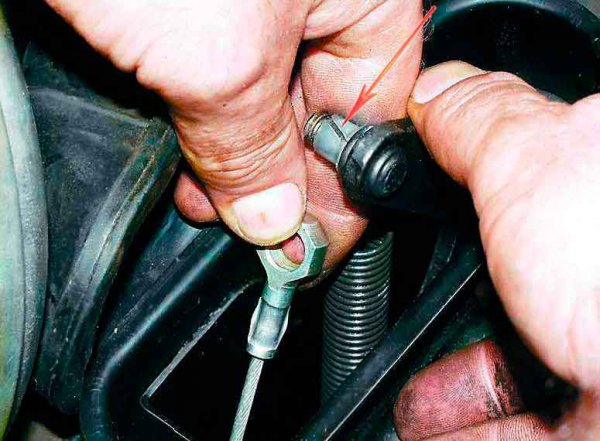

3. Изымите трос на максимально возможное расстояние, удерживая его за наконечник с резьбой. Приготовьтесь к необходимости преодолеть сопротивление, которое окажет прикреплённая в педали сцепления пружина.
4. Используйте штангенциркуль для измерения расстояния между рычагом вилки и пластиковым поводком. Полученные замеры должны соответствовать 2,7 см.
5. Используйте рожковый ключ для ослабевания или подтягивания гайки, если вы получили другой результат.
6. Сделайте повторные замеры путём зажимания соответствующей педали.
7. Установите на место воздушный фильтр.

ВАЗ-2107

Регулировка в данном случае требует использования эстакады или ямы. В крайнем случае можно установить транспортное средство на опоры с помощью домкрата:

1. После регулировки свободного хода вам необходимо добиться расстояния между верхним положением педали и упором в 0,4-2 мм. Для настройки при необходимости используйте ключа «на 10» и слегка открутите стопорящую ограничитель гайку за счет вращательных движений.
2. Необходимость в снятии защитного щитка возникает, если система двигателя предполагает инжекторный впрыск горючего.
3. Вычистите резьбу толкателя от грязи прежде, чем наносить смазывающую смесь.
4. Проверьте ход толкателя, поскольку он влияет на ход выжимного подшипника. Отожмите вилку назад до самого конца и измерьте расстояние хода толкателя (4 — 5 мм). Лучше заранее отсоединить пружинку от рычага, в противном случае придётся прикладывать усилие.
5. Используйте ключ «на 17» для регулировки хода толкателя. Параллельно сдерживайте регулирующую гайку от проворачивания. Для ослабевания контргайки используйте ключ «на 13».
6. Используйте ключ «на 8» для фиксации толкателя и выставьте необходимое расстояние в 4 — 5 мм с помощью ключа «на 17».
7. Зафиксируйте контргайку и проверьте ход педали. Расстояние между моментом отключения и его верхним положением должно составлять 3 см.

«Лада Приора»

В случае с «Ладой Приорой» можно воспользоваться двумя способами для замера положения троса. В первом случае ориентиром должен стать ход педали сцепления (123 — 125 мм). Во втором случае можно замерить длину троса, который выход из кожуха. 2,7 см должно быть в отпущенном состоянии. В подавляющем большинстве случаев водители отдают предпочтение первому способу, поскольку он более надёжен.

ВАЗ-2114, 2115

Для данных моделей авто регулировка сцепления выглядит следующим образом.

До сих пор, регулировка сцепления на ВАЗ 2106 и 2107 является актуальной для многих автолюбителей. Ведь далеко не все сервисы охотно работают со старыми отечественными машинами. Но, такой техники на дорогах еще много, и ее владельцам приходится самостоятельно решать возникающие проблемы. Которых у старых машин предостаточно. Проблемы со сцеплением являются одной из часто встречающихся заморочек. Вот поэтому, водителю и нужно знать, что делать с этим механизмом и в какие сроки. Запомните, что неправильная регулировка приводит к поломкам и сложному ремонту, который в наше время стоит не дешево.

Зачем нужна?

Регулировка сцепления на ВАЗ 2106 и 2107 производится сравнительно часто, но многие водители недооценивают важность этой процедуры, и не проводят ее. Что приводит к неприятным последствиям. Если, сцепление зажато, то есть выключается оно в самом верху, диск постоянно находится под нагрузкой. Это приводит к повышенному износу и соответственно преждевременному выходу из строя диска.

Если сцепление отключается слишком низко, то значит контакт ведущего диска с ведомым неполный. Это приводит к повышенной нагрузке на двигатель. В любом случае последствия для различных деталей автомобиля оказываются самыми плачевными.

Когда делается?

Производить регулировку сцепления на классике необходимо после любых работ, связанных со сцеплением. К этому относится снятие КПП, замена корзины или диска сцепления, замена рабочего цилиндра сцепления. Также регулировка производится при явном смещении в какую-либо сторону момента отключения сцепления. Ведь все элементы конструкции постепенно снашиваются, что и вызывает необходимость таких регулировок. Не забудьте перед проведением работ прокачать сцепление, выпустив из гидропривода воздух.

Для справки посмотрим данные о регулировке привода от производителя. Свободный ход педали должен быть в пределах 25-35 мм. То есть, от верхнего ее положения до момента, когда толкатель упрется в вилку сцепления, должно быть именно такое расстояние. Проверяется это с помощью линейки. Для этого подносите линейку к педали, и рукой надавливаете на сцепление. Когда почувствуете легкое сопротивление, то это есть искомая точка. Если разница между верхним положением и моментом включения будет больше или меньше, придется заняться регулировкой.

Элементы сцепления . Перед тем, как начать регулировку, необходимо определиться, что и где нужно регулировать. В салоне производят регулировку хода педали, иногда водители ограничиваются этой работой, считая, что этого достаточно и при правильной настройке педали все придет в норму. Отчасти это верно. Но, на практике так происходит далеко не всегда.

Регулировка

Для проведения работы вам понадобятся рожковые ключи на 8, 13 и 17. Также пригодятся пассатижи и шлицевая отвертка. Делать эту работу проще всего на смотровой яме или эстакаде. Если у вас нет под рукой ничего из перечисленного. Тогда достаточно сделать невысокие заезды из обычных досок, этого должно хватить. Регулировка производится следующим образом:

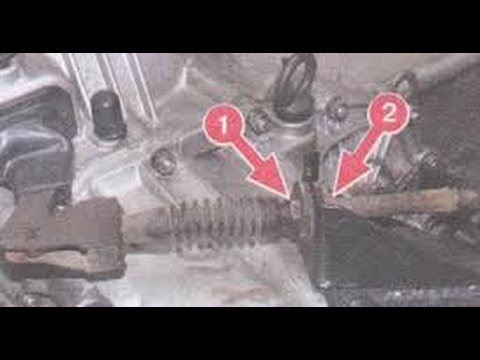

• С помощью пассатижей снимем оттяжную пружину с вилки сцепления. Этот пункт необязателен, но регулировку все же проводить удобнее со снятой пружиной;
• С помощью линейки замерьте ход вилки, он должен равняться 4-5 миллиметрам;
• Перед работой по регулировке очистите шток от грязи, и нанесите на него преобразователь ржавчины, подойдет ;
• Ключом на 17 удерживаем от проворачивания регулировочную гайку, одновременно ключом на 13 ослабляем контргайку;
• Берем ключ на 8 и, удерживая с его помощью шток, производим настройку с помощью регулировочной гайки;
• Затягиваем контргайку;
• Линейкой проверяем правильность настройки;
• Надеваем обратно пружину. Проще всего это сделать пассатижами, помогая себе отверткой:
• Проверяем ход педали в салоне, он должен соответствовать норме. Если, это не так, то необходимо произвести настройку. Для этого под педалью имеется специальная гайка. Вращая ее, добиваются идеальных показателей.

Заключение . Отечественные «классические» модели регулярно требуют к себе внимания. В первую очередь, следует уделять внимание настройкам. Часто требуется регулировка сцепления на ВАЗ 2106 и 2107, это связано с особенностями конструкции гидропривода. Но, на деле эта работа довольно простая и не требует никаких особенных навыков.

как правильно настроить своими руками, 7 фото и 3 видео

Устройство механизма сцепления ВАЗ 2107

На семерке применяется мокрый механизм сцепления. Он состоит из:

• непосредственно педаль, выведенная в салон;
• главный цилиндр;
• напорные патрубки;
• рабочий цилиндр;
• вилка сцепления;
• выжимной подшипник;
• корзина и диск сцепления.

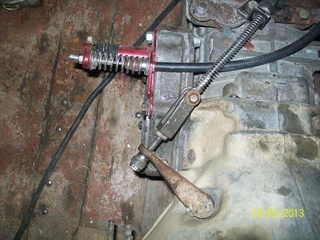

Некоторые автолюбители дорабатывают механизм, выбрасывая гидравлику и монтируя сухой привод. Процесс аргументируется большей точностью модификации и отсутствием необходимости ее частого обслуживания.

Регулировка сцепления ваз-2107

Сцепление – один из основных узлов автомобиля с механической коробкой передач. Без него нормальная эксплуатация автомобиля невозможна. Именно сцепление обеспечивает своевременно разъединение, а затем и плавное соединение «коробки» и коленчатого вала двигателя при переключении передач и начале движения двигателя. По сути, сцепление играет роль «выключателя» крутящего момента.

Состав и особенности

В большинстве автомобилей (в том числе и отечественной «классике») сцепление состоит из нескольких основных элементов:

— выжимного подшипника. Он находится не первичном валу, который немного выступает из КПП. При этом крепление подшипника производится не на самой оси (как считают многие), а на защитном кожухе. Именно благодаря подшипнику в действие приводится вилка привода. По своим конструктивным особенностям выжимной подшипник бывает оттягивающего или нажимного действия;

— фрикционных накладок. Для изготовления этих комплектующих применяется углеродный композитный материал, керамика или кевлар. Накладки устанавливаются непосредственно на основание и фиксируются с помощью специальных заклепок;

— ведомого диска сцепления. Этот узел отличается своей круглой формой. Его основное назначение – подсоединение первичного вала КПП. В составе диска есть демпферные пружины (необходимы для снижения вибраций), шлицевая муфта, лучевое основание и накладки;

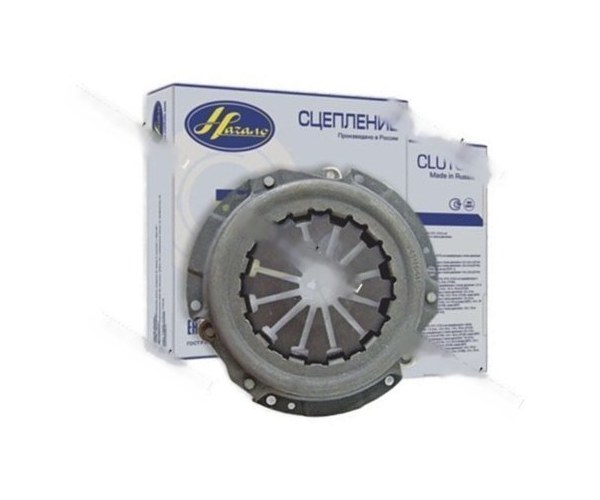

— «корзина» (нажимной диск) имеет оригинальную выпуклую форму. Диаметр «корзины» практически сопоставим с размером маховика. Диск идеально отшлифован с одной из сторон и плотно скреплен с маховиком.

Управление механизмом сцепления производится из салона автомобиля, путем нажатия на педаль сцепления. Принцип ее работы очень прост. В обычном положении (когда педаль отжата), выжимные пружины сдавливают между собой два диска – прижимной и сцепления. При этом оба они плотно прижаты к маховику. Как следствие, первичный вал находится в шлицевой муфте и осуществляет передачу момента вращения.

Как только водитель за рулем авто утапливает педаль сцепления в пол, выжимной подшипник приступает к своей работе. Он давит на выжимные пружины и отодвигает нажимной диски от диска сцепления. Первичный вал КПП перестает вращаться, а силовой узел продолжает работать.

Как работает привод сцепления

Принцип работы механизма следующий.

1. Водитель нажимает на педаль.
2. Поршень главного цилиндра нагнетает давление в систему, избыток жидкости уходит в расширительный бачок.
3. Содержимое системы перемещается по магистралям и попадает в рабочий цилиндр.
4. Поршень рабочей части проталкивает вилку и размыкает подшипник.
5. Диск сцепления отодвигается от корзины и двигатель отключается от коробки передач.

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение! Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:

Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание! Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0.4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!

Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».

Регулировка свободного хода педали сцепления:

Примечание! Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: «Регулировка свободного хода вилки сцепления»)

Когда нужно делать регулировку привода сцепления

Стандартная процедура настройки необходима в качестве планового обслуживания или внеочередного ремонта. Обычно причиной для выполнения операции являются такие неполадки.

1. Нарушение включения передач – позиции включаются со стуком, треском или посторонними звуками.
2. Нарушен порог срабатывания включателя сцепления. Оптимальным считается провал от 25 до 35 мм.
3. Увеличенный расход горючего. При неисправном механизме, перерасход бензина может составлять до 20% от эталонного значения.
4. Выбивание позиций. Во время разгона транспортного средства передачи «вылетают».
5. Диссонанс при наборе оборотов двигателем. Во время нажатия на педаль газа ДВС раскручивается, а автомобиль отстает.
6. Провалы рычага сцепления, также сюда относится увеличение или отсутствие рабочего люфта системы.
7. Раннее или позднее срабатывание механизма при нажатии педали.

Диагностика неисправностей сцепления ВАЗ 2107

Существует ряд поломок, указывающих, что машине требуется срочный ремонт.

Пробуксовка сцепления

Подобное обнаруживается при резком ускорении. Двигатель стабильно набирает обороты, но машина «опаздывает» с разгоном. Также процесс может сопровождаться рывками, продергиванием и посторонним шумом.

Ситуация сильно изнашивает фрикционный диск, негативно сказывается на расходе топлива.

Сцепление ведет

Подобное вызвано неправильной регулировкой или завоздушиванием системы. Фрикционные накладки не полностью отодвигаются от корзины и передачи включаются с затруднением.

Рывки при трогании и переключении скоростей

Требуется прокачка, настройка механизма, когда при втыкании передачи машина дергается. Диск может пробуксовывать на старте, быстром разгоне по причине его износа.

Шум при выключенном сцеплении

Когда при полностью выжатой педали машина слегка вибрирует и исходит посторонний звук – корзина и диск сцепления не разъединяются до конца.

Подобное проявляется при сбое настроек устройства.

Шум при включенном сцеплении

Причина и последствия аналогичны, указанным выше.

Провал педали и отсутствие сцепления

Здесь дело обстоит более серьезно. Педаль может проваливаться только при сильных повреждениях механизма. В 90% случаев причина скрывается в головном цилиндре или корзине. Эксплуатировать автомобиль с подобной проблемой запрещено категорически.

Сцепление выключается, но педаль не возвращается в исходное положение

Указанная неисправность часто решается банально просто – может слететь или лопнуть возвратная пружина. Гидравлическая система в ВАЗ 2107 представляет собой конструкцию, где нет возвратных устройств, кроме механических деталей.

Решается все благодаря замене поврежденного элемента.

Тугое сцепление

Отдельные автолюбители жалуются на то, что педаль сцепления нажимается чрезвычайно туго. Кроме гидравлической системы, затруднение хода вызывается закисанием подвижных шарниров, подклиниванием выжимного подшипника. Для устранения неполадки следует полностью разобрать всю систему.

Сцепление выключается в начале или конце хода педали

В этом случае все достаточно просто – системе требуется регулировка. Процедура примитивная и выполняется за 20-30 минут. Единственный нюанс – потребуется помощник.

Устройство сцепления ваз 2107 инжектор

Регулировка сцепления обычно проводится после проведения монтажных работ по замене механизма сцепления. Корректная регулировки даст возможность продолжить эксплуатацию компонентов агрегата без выхода из строя. Перед началом этих технологических операций необходимо протестировать систему гидравлического привода агрегата на предмет наличия в ней воздуха. Если в системе есть «воздушная пробка», то ее необходимо удалить. При этом лучше заменить жидкость для гидравлики автомобиля.

Принцип проведения таких регулировочных мероприятий состоит в создании требуемых размеров между штоком и поршнем цилиндров механизма, а также нужной величины размеров между подшипником выжимного типа и кольцом фрикционного типа на ведущем диске агрегата.

Замена

Итак, описание последовательности действий при замене сцепления.

— Вначале следует отсоединить клеммы от аккумулятора. Это поможет вам избежать короткого замыкания при работе.

— Необходимо убрать все коврики и прочие напольные покрытия около ручки КПП. Затем рычаг переключения передач отсоединяется от трансмиссии. Чтобы это сделать, нужно слегка надавить его вниз и с помощью тонкой отвертки извлечь пластмассовую белую втулку. После этого следует «перебазироваться» под авто. Поскольку все дальнейшие работы будут выполняться снизу, намного проще будет воспользоваться эстакадой или подъемником.

— В процессе работы следует внимательно осматривать снимаемые узлы на предмет износа или наличия повреждений. Вполне может оказаться, что понадобится замена главного цилиндра сцепления, а может — только замена тросика сцепления.

— Отсоединяется выхлопная труба от резонатора. Затем откручивается от кожуха КПП рабочий цилиндр сцепления. Конечно, можно просто отсоединить от него шланг подачи жидкости, но в этом случае в систему обязательно попадет воздух, а значит, без прокачки не обойтись.

— Отсоединяется от КПП кардан. Делается это путем откручивания соответствующих болтов и гаек. Также необходимо отсоединить имеющиеся провода.

— Отпускаются две нижние гайки, осуществляющие крепление трансмиссии к блоку двигателя. После этого отвинчиваются болты, крепящие стартер к корпусу коробки передач.

— Следующим этапом является снятие коробки передач. Это достаточно трудоемкий процесс, желательно воспользоваться чьей-нибудь помощью.Следует осторожно вытянуть коробку передач, после чего можно приступать к снятию корзины сцепления. Если планируется замена диска сцепления, то текущий момент очень важен. Ведь после снятия корзины из-под нее упадет диск сцепления, и очень важно при последующей установке не перепутать, какой стороной его устанавливать.

— Понятно, что на этапе, когда все разобрано, производится замена главного цилиндра сцепления на ВАЗ 2107 и замена прочих комплектующих, в частности, замена вилки сцепления. Для установления потребности в замене зачастую достаточно визуального осмотра. С его помощью можно легко установить степень износа диска, корзины и прочих деталей.

— Возможной неисправностью может стать поломка усиков на корзине. В этом случае узел подлежит ремонту — можно приклепать новые усики. Износ корзины проверяется с внутренней стороны. Износ диска проверяется по геометрическим размерам. Все эти параметры без труда отыщутся в руководстве по эксплуатации вашего авто. В частности, замена рабочего цилиндра сцепления, выжимного подшипника и стакана, а также выжимной пятки также производится, если при осмотре возникли сомнения в работоспособности детали.

— Сборка производится в обратном порядке. При закручивании болтов и гаек их рекомендуется смазывать трансмиссионным маслом или нигролом. «Обычное» масло в данном случае категорически не рекомендуется, поскольку оно «выгорит» и откручивание крепежей станет невозможным.

Инструкция: регулировка карбюратора.

Как выставить зажигание, материал доступен по ссылке.

Регулировка

Суть регулировки привода сцепления заключается в обеспечении нужных зазоров между штоком и поршнем главного цилиндра сцепления, а также между выжимным подшипником и фрикционным кольцом на корзине сцепления.

Зазор между штоком и поршнем главного цилиндра считается нормальным если он составляет 0,1–0,5 мм, который в свою очередь обеспечивает свободный ход педали сцепления значению 0,4–2 мм. Данный зазор регулируется при помощи ограничительного винта хода педали.

Правильный зазор между выжимным подшипником и фрикционным кольцом на корзине сцепления (2 мм) его можно определить по величине свободного хода (4–5 мм) штока рабочего цилиндра.

Эту регулировку легче производить на смотровой яме или подъемнике. Действия при регулировке.

Нажмите на вилку сцепления, упираясь пальцем в шток рабочего цилиндра сцепления. Вилка сцепления должна свободно перемещаться относительно штока на 4–5 мм.

Если зазор не соответствует этим значениям, нужна будет его регулировка

Берем ключики «на 13» и «на 17» и ослабляем контргайку на штоке рабочего цилиндра сцепления…

Удерживая шток ключом «на 8», регулируем его свободный ход вращая регулировочную гайку ключом.

После окончания регулировочных работ, свободный ход педали сцепления должен составлять 25–35 мм. И в завершении затягиваем контргайку.

Буксует

Почему буксует сцепление и что нужно делать? Разберёмся подробнее, что это за ситуации и как их избежать. Причины чаще всего следующие:

— попадание масла в сцепление: на фрикционные накладки ведомого диска, на поверхность маховика или нажимного диска (чаще всего у ВАЗ 2107 — течь заднего сальника коленвала, высокий уровень масла в картере КПП, плохо смазанный подшипник на валу КПП, засорение дренажного отверстия на валу маховика и др.). При этом сцепление буксует, потому что работает только сухая часть накладок. После устранения причин нужно тщательно протереть бензином или уайт-спиритом детали, на которые попало масло, и зачистить наждачной бумагой после высыхания фрикционные накладки.

— сильно изношены фрикционные накладки дисков сцепления, до заклёпок. В таком случае снижается свободный ход педали. При осмотре прокладок также необходима их замена, если они треснули или прогорели.

— Износ фрикционных накладок

— вышли из строя нажимные пружины. Если они потеряли упругость, то они неспособны создать достаточное давление на диск. В таком случае, их заменяют;

— нет зазоров в приводе выключения сцепления

— малый свободный ход педали сцепления. Чтобы определить величину смещения педали, берётся линейка и измеряется амплитуда смещения по центру площадки педали. В норме именно у ВАЗ 2107 диапазон должен быть от 25 до 35 мм

После того, как вы определились с причиной, почему буксует механизм сцепления и устранили её, необходимо отрегулировать привод сцепления.

— Берём рожковый ключ, им нужно вывернуть в салоне гайку М 10,, ограничивающую люфт педали. Чтобы это выполнить, поворачиваем ограничивающее устройство (оно обозначено буквой А), затем требуется выставить нужный зазор.

— Освобождаем толкатель сцепления, принадлежащий цилиндру от всевозможной засохшей пыли, обильно брызгаем на резьбовую область WD-40. Не забудьте, что каков размер хода вылета, такой же точно по абсолютной длине возникнет синхронно на выжимном подшипнике.

— Чтобы это проверить, собственной рукой оттягиваем кзади сцепную вилку полностью. При этом свободный выпуск сцепного толкателя в норме у ВАЗ 2107 около 4,5 мм.

Как окончательно настроить сцепление на ВАЗ 2107

После всех манипуляций необходимо проверить работоспособность системы. Для этого необходимо завести мотор и дать ему прогреться. Затем на включенном двигателе, требуется выжать сцепление и не газуя включить заднее положение кулисы. При этом не допустимо наличие посторонних звуков, скрежета. Положение включается легко – без дополнительных усилий.

Следом можно начать движение на первой скорости с последующим увеличением позиции до максимальной (5). При езде категорически недопустимо наличие посторонних звуков, скрежета, педаль продавливается ровно, без провалов или рывков.

Последним этапом выполняется разгон на каждой скорости КПП, при этом набор оборотов двигателя полностью соответствует разгону машины. Если присутствует диссонанс – диск сцепления проскальзывает и требуется повторная калибровка.

Как отрегулировать сцепление на ВАЗ 2107

Для начала нам необходимо точно удостовериться в необходимости проведения такой процедуры.

Какие инструменты понадобятся для ремонта

Заблаговременно проверяем наличие нужно для ремонта автомобильного инструмента, такого как:

• стационарный набор ключей;
• плоскогубцы;
• удлинитель и дополнительное освещение, если работы будут происходить в ночное время или в условиях недостаточного освещения;
• новый трос, манжеты, пыльники, иные детали оригинального производства от завода – изготовителя.

Зачем и как прокачать сцепление на автомобиле ВАЗ 2107 в своем гараже

Причиной прокачки сцепления является завоздушивание гидравлической системы. Пузырьки воздуха имеют свойство сжиматься, что снижает работоспособность устройства. Прокачать сцепление в ВАЗ 2107 дома просто. Для этого достаточно иметь набор примитивных инструментов и немного терпения.

Самостоятельный ремонт автомобилисты предпочитают по причине дороговизны процедуры у мастеров, а выполнить весь процесс самостоятельно не составляет труда.

Подготовка к прокачке системы сцепления

Чтобы прокачать магистраль и сделать это правильно, следует выполнить подготовку.

1. Загнать машину на смотровую яму, эстакаду или подъемник, где зафиксировать ее.
2. Очистить крышку расширительного бака и штуцер от грязи. Попадание мусора в систему недопустимо.

Этапы процесса прокачки сцепления

Процедура выполняется в определенной последовательности.

• Со штуцера снимается защитный колпачок и на него надевается шланг.
• Второй конец трубки опускается в бутылку с заранее налитой туда ТЖ.

• В бачок расширителя также наливается тормозуха до отметки максимум.

• Далее помощник садится в машину и надавливает на педаль несколько раз, при последнем качке следует вдавить рычаг до пола и удерживать его.

• После этого ключом №8 откручивается штуцер на рабочем цилиндре и отработка с пузырями воздуха выдавливается в бутыль. После того как давление упало (педаль провалилась) клапан нужно закрыть.

• Процедура повторяется до тех пор, пока воздух полностью не выйдет из системы.

Как самому прокачать сцепление ВАЗ 2107: альтернативные способы

Если попросить кого-то качать педаль нет возможности, нужна прокачка сцепления ВАЗ 2107 без помощника. В этой процедуре тоже нет ничего сложного. Самому прокачать сцепление на ВАЗ 2107 можно такими способами:

Как прокачать сцепление на классике самому

• фиксацией педали;
• давлением;
• вакуумом;
• самотеком.

Прокачка сцепления ВАЗ 2107 с фиксацией педали

Так как прокачать педаль сцепления ВАЗ 2107 и одновременно работать со штуцером самому невозможно, можно попробовать использовать вместо ассистента газлифт подходящей длины с силой от 100 Н. Подойдет и доска, обрезок трубы или другой продолговатый предмет, которым получится подпереть педаль в выжатом положении. Дальнейший порядок прокачки сцепления Жигулей – такой же, как и с помощником. Единственное отличие – качать педаль и фиксировать ее выжатой придется самому.

Прокачка сцепления ВАЗ 2107 под давлением

Второй вариант, как самостоятельно прокачать сцепление ВАЗ 2107 – под давлением. Для этого нужно взять большой шприц (желательно на 20 кубов или больше), какую-то тару для сбора жидкости и выполнить такие манипуляции:

1. Набрать полный шприц ТЖ.
2. Соединить шприц и штуцер шлангом от капельницы.
3. Открыть расширительный бачок гидропривода сцепления.
4. Открыть прокачной штуцер ключом на 8 и начать подавать жидкость в цилиндр шприцем, создавая напор.
5. Вдавливать свежую жидкость в цилиндр, пока в бачке не перестанут идти пузыри.
6. Закрутить штуцер, протереть все ветошью, надеть колпачок и закрыть бачок.

Прокачка сцепления ВАЗ 2107 с разрежением

Разрежение в системе и прокачать рабочий цилиндр сцепления можно используя большой медицинский шприц

Еще один способ, как быстро прокачать сцепление на ВАЗ 2107 в одиночку – прокачка вакуумом (разрежением). Она происходит по тому же принципу, что и под давлением, но жидкость нужно не подавать, а откачивать. Общий порядок прокачки цилиндров привода сцепления на семерке такой:

1. Открываем бачок и доливаем жидкость по горло.
2. Накидываем ключ на штуцер, надеваем шлангу на него, а второй конец – на шприц.
3. Открываем штуцер и шприцем тянем жидкость из цилиндра, контролируя уровень в бачке.
4. Периодически подливаем DOT-4, не допуская падения ниже 1,5-2 см от дна бачка.
5. Прекращаем тянуть жидкость после того, как она пойдет в шприц струйкой без пузырей, и затягиваем штуцер.
6. Снимаем приспособление, протираем цилиндр от жидкости, надеваем колпачок и закрываем крышку бачка.

Прокачка сцепления на классике ВАЗ самотеком

Прокачать сцепление на ВАЗ 2107 своими руками можно самотеком, но это займет чуть больше времени. Для этого надо:

• Открыть пробку бачка.
• Надеть шланг на штуцер, окунув концом в емкость для слива, и открыть штуцер.
• Начать доливать жидкость в бачок, следя за стекающей по шлангу струйкой.
• Прекратить доливку, когда струйка станет ровной и без пузырьков.
• Затянуть штуцер, снять шланг, протереть подтеки, надеть колпачок и закрыть пробку бачка.

Проверка сцепления

Чтобы проверить прокачку сцепления достаточно выполнить простую последовательность.

1. До упора поднять ручник.
2. Выжать сцепление и завести мотор.
3. Попробовать переключать передачи, при этом, не должно появляться посторонних звуков, затыков.
4. Включить случайную передачу и плавно отпустить педаль.
5. Примерно на середине хода мотор должен начать дергаться и заглохнуть. Это говорит о правильной работе сцепного устройства.

Важные советы и рекомендации

Опытные водители и слесаря рекомендуют придерживаться простых правил для продления срока эксплуатации устройства.

1. Не передерживать педаль в выжатом положении. Это заставляет диск нагреваться и может стать причиной его быстрого износа.
2. Использовать только качественную тормозную жидкость.
3. Своевременно проверять работоспособность устройства.
4. При появлении посторонних звуков, затыков, требуется выполнить диагностику механизма.

Регулировка педали сцепления ваз 2109

Статьи

Главная › Новости

Опубликовано: 22.08.2018

Как подтянуть сцепление на ВАЗ.Регулировка сцепления на ВАЗ 2115,2114,2113,2199,2109,2108

Регулировка сцепления ВАЗ 2109.

В любом автомобиле, особенно отечественном, по прошествии определенного срока эксплуатации растягивается тросик сцепления. что заметно сказывается на удобстве управления машиной, создавая дополнительные риски вашей безопасности. Устранить их можно лишь своевременно осуществляя регулировку сцепления ВАЗ 2109.

Регулировка сцепления ваз 2109. Как отрегулировать педаль сцепления ваз 2109.

Что значит своевременно?

Ход педали сцепления регламентировано должен быть равен 125-135 мм, при этом незначительное превышение этих цифр вполне допустимо. Регулировки же требует лишь то сцепление, ход которого равен или превышает расстояние в 160 мм.

Как отрегулировать сцепление на ВАЗ 2109 своими руками: пошаговая инструкция.

Установите машину на ручной тормоз и откройте капот. Там, в области КПП найдите металлический тросик. Совет: проще всего сделать это с помощью помощника. Попросите его понажимать на педаль сцепления, когда вы будете стоять у открытого капота. То, что будет в это время двигаться, и есть нужный вам элемент. Далее у кронштейна, вы увидите 2 гайки (регулировочная и контргайка). Сначала ослабьте контргайку, а после, подкручивая регулировочную, выполните регулировку натяжения тросика сцепления. Когда все регулировки на ваш взгляд будут закончены, сядьте за руль и понажимайте несколько раз на педаль сцепления, потом снова проверьте ее положение относительно коврика пола. Оно должно находиться в пределах 125-135 мм, если находится – считайте процедуру регулировки сцепления ВАЗ 2109 завершенной, если нет, повторите пункты 2 и 3 до тех пор, пока не получите ход нужной величины.

Видео инструкция.

Рекомендую прочитать:

Вникаем в процесс регулировки сцепления на примере автомобиля ВАЗ 2109

Сцепление транспортного средства играет важную связующую роль между трансмиссией и силовой установкой автомобиля. Иногда этот агрегат требует проведения профилактических мероприятий, поэтому регулировка сцепления ВАЗ 2109, да и других автомашин проводится в случаях, когда проявляются дефекты, связанные с эксплуатацией этого механизма. К таким неисправностям относятся:

регулировка педали сцепления; регулировка троса сцепления; регулировка педали по высоте; регулировка муфты сцепления.

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 2109 проводится по следующим причинам:

1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т. к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.

2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу. 3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

Откручиваем гайку, расположенную под педалью сцепления. Закручиваем контргайку, находящуюся ниже, до упора. Далее завинчиваем крепеж, находящийся под педалью сцепления. Подкручиваем к вилке сцепления до предела шайбу из резины. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления.

2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления. 3. Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали. Отвинчиваем упорный винт. Придаем ему вращение до нормализации движения педали. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

1. Демонтировать контргайку штока.

2. Перемещать ее до отсутствия свободного хода. 3. Вернуть шток на один полный оборот. 4. Определить наличие свободного хода сцепления. 5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно. 6. Завинтить контргайку.

Регулировка муфты сцепления ВАЗ 2109

Такая операция проводится в случаях, когда наблюдаются: толчки или фрикции при включении сцепления, незначительная пробуксовка сцепления при длительном отжиме муфты, сцепление «ведет».

Для регулировки муфты делаем следующее:

Поставить рычаг КПП в позицию «нейтраль». Демонтируем картер механизма сцепления. Демонтируем подшипник. Ремонтные операции следует выполнять в плавном и спокойном режиме, потому что возможен дефект подшипника. Вращаем крепеж регулировочного типа до полной регулировки перемещения педали. Тестируем муфту сцепления на наличие масляной течи, иначе возможно проскальзывание механизма сцепления. Для устранения этой проблемы необходимо обработать муфту обезжиривающим составом.

Регулировка троса сцепления ВАЗ 2109

Такая технологическая операция, как регулировка троса сцепления, считается несложной, и провести ее можно самостоятельно. Рекомендуется применять для установки на автомобиль трос сцепления с кодом по номенклатуре 2109-1602210. Для проведения такой ремонтной операции, как регулировка тросика сцепления ВАЗ 2109, потребуется набор гаечных ключей и новый трос, который может пригодиться в случае замены использованного изделия.

Проверяем трос на натяжение и при необходимости с помощью 2 гаечных ключей «на 17» регулируем трос с необходимой степенью натяжения, работая с 2 гайками. Для полного демонтажа троса полностью снимаем гаечный крепеж. Снимаем трос от МКПП. Снимаем трос от педали. Вынимаем трос из подкапотного пространства.

Важно: при регулировке тросика сцепления ВАЗ 2109 педаль должна быть средней степени упругости.

Как произвести регулировку сцепления ВАЗ 2109

Всем автолюбителям известно, что срок работы сцепления для каждого автомобиля составляет около 100 000 км. Конечно же, на сцепление влияет не только пробег, но и манера управления автомобилем, нагрузка, динамика езды и прочие факторы. Всё это,безусловно, сказывается на «жизни» сцепления. И когда наступает момент замены, возникает вопрос: «Как подтянуть сцепление на ВАЗ 2109 ?». На современных автомобилях для регулировки сцепления ВАЗА 2109 необходимо урегулировать лишь свободный ход и зазор. На многих современных авто зазор имеет функцию автоматической регулировки, однако при этом необходимо производить контроль над количеством жидкости бачка сцепления.

Свободный ход педали сцепления и величина

Накладки автомобиля во время длительной его эксплуатации изнашиваются, и таким образом происходит приподнятие ведущего диска. Из-за этого возрастает ход педали сцепления.

Что же такое «свободный ход»? Под данным понятием подразумевается ход самого сцепления перед началом работы. При нажатии педали сцепления Вы чувствуете свободный ход. При выжимании педали сцепления она идёт легко, а затем с некоторым усердием. Время от нажатия педали до момента усилия и будет свободным ходом. Хороший свободный ход должен быть около 30-40 мм. При свободном ходе менее указанной цифры сцепление будет буксовать, а при цифре превышающей показатели – работа будет происходить не на всей поверхности дисков. Для регулировки сцепления ВАЗ 2109 нужно руководствоваться следующими параметрами проверки: Необходимо выжать педаль сцепления. Пускаем сцепление и измеряем при помощи линейки расстояние от педали до пола. Если полученное расстояние превышает 160 мм, то необходимо произвести регулировку сцепления ВАЗ 2109. Регулировка сцепления ВАЗ 2109. Свободный ход педали

Для того чтобы отрегулировать сцепление ВАЗ 2109 в свободном ходе педали необходимо следующее:

Промерьте расстояние от пола до педали сцепления, расположив линейку перпендикулярно. При помощи нажимания на сцепление прочувствуем момент, где педаль начинает сопротивляться, и отметьте эту точку на линейке. Момент от свободного положения до момента сопротивления и будет свободным ходом педали. Откройте капот, найдите трос (именно при его помощи приводится в действие сцепление на ВАЗ в переднепроводных машинах), разыщите на нём 2 гайки и отрегулируйте длину привода троса сцепления.

Автор Иванов А.И.

Источники: http://autoepoch.ru/remont-i-obsluzhivanie-avto/regulirovka-scepleniya-vaz-2109.html, http://avtovx.ru/sceplenie-kpp/regulirovka-scepleniya-vaz-2109-112/, http://chinisam.ru/vaz/2744-kak-proizvesti-regulirovku-scepleniya-vaz-2109.html

Регулировка привода (педали) сцепления. Как регулировать сцепление Как правильно отрегулировать сцепления на ваз

В устройстве любого автомобиля присутствует такой элемент, как сцепление. Данный узел предназначен для передачи крутящего момента от маховика двигателя на коробку передач. Чтобы эти два агрегата (мотор и трансмиссию) ввести в зацепление, используется специальный ВАЗ-2106 оснащается элементом фрикционного типа. Он здесь однодисковый. Также в работе задействуется главный и ВАЗ-2106 имеет довольно простое устройство. Однако иногда случаются проблемы. Так, при эксплуатации владельцами периодически производится ВАЗ-2106. Фото и описание процесса — далее в нашей статье.

Стоит отметить, что главным преимуществом машин старшего поколения является возможность самостоятельного обслуживания и ремонта без специализированных ключей и оборудования. Так, регулировка сцепления ВАЗ-2106 может производиться даже при отсутствии гаража или смотровой ямы. Все, что вам нужно, — это минимальный набор рожковых ключей и головок.

Когда это делать?

Начинающие автомобилисты часто задаются вопросом: когда производится регулировка сцепления ВАЗ-2106? Привод сцепления устроен таким образом, что на педали имеется свободный ход. Так, в норме он составляет от 0,4 до 2 миллиметров. Если наблюдается большой люфт педали и заметные «провалы», значит, настройки элемента сбились. Автомобилю нужна повторная регулировка сцепления. ВАЗ-2106 будет работать неправильно. При люфте отсутствует интеграция механизма в рабочем сочленении с КПП. Поэтому, как только педаль начала проваливаться, нужно заново выставлять свободный ход.

Отметим, что зазор должен быть и между толкателем с вилкой сцепления. В нормальном состоянии люфт не превышает пяти миллиметров. Как проверить свободный ход? Для этого достаточно взяться рукой за вилку сцепления (она находится под днищем, рядом с коробкой) и покачать ее из стороны в сторону.

Обратите внимание на рабочий цилиндр сцепления. ВАЗ-2106 комплектуется им возле трансмиссии. Элемент не должен содержать следов потека жидкости. При повреждении пыльника или нарушении герметичности соединений механизм нужно заменить.

Регулировка сцепления ВАЗ-2106 — способ № 1

В данном случае мы будем выставлять зазор из салона автомобиля, непосредственно на самой педали. Здесь будет установлен специальный кронштейн. На последнем имеется толкатель главного цилиндра сцепления и гайки. Благодаря им и выставляется нужный зазор между двумя элементами (толкателем и цилиндром сцепления).

Отметим, что из салона можно выставить только начальный ход педали. Если зазор соответствует двум и меньше миллиметрам, приступаем к выставлению люфта снизу автомобиля.

Способ № 2

Теперь нам нужно выставить ход толкателя вилки. Он регулируется в пределах до 5 миллиметров. При помощи гаечного ключа придерживаем ограничитель хода. Ослабляем на два оборота контргайку. Далее вращаем ограничитель в сторону кронштейна. Выборочным путем выставляем нужный зазор. После этого снова придерживаем ограничитель и затягиваем контргайку обратно. Берем в руки линейку и измеряем зазор хода педали. Для этого нажимаем рукой на педаль сцепления до тех пор, пока не будет явного сопротивления. Измерьте, насколько далеко отодвинулась вилка. При необходимости выставите зазор заново.

Регулируем толкатель рабочего цилиндра

Отрегулировать оптимальный ход педали можно посредством настройки не только главного, но и рабочего цилиндра сцепления.

Для этого отсоединяем натяжную пружину от вилки выключения сцепления. Это нам нужно для того, чтобы снизить сопротивление при регулировке. Далее устанавливаем линейку так, чтобы она упиралась в конец элемента. Затем рукой до упора нажимаем на вилку сцепления. Ее мы фиксируем в выжатом положении. Запоминаем, как вилка расположилась относительно нашей линейки, и замеряем свободный ход.

Переходим к самой настройке рабочего цилиндра. Поскольку элемент находится под днищем, на нем могут иметься следы грязи и коррозии. Чтобы открутить нужную гайку, используйте ВД-40 либо его аналог от производителя «Маннол». Откручивать нужно двумя ключами.

Одним удерживаем регулировочный болт, вторым ослабляем контргайку рабочего цилиндра сцепления. Фиксируем толкатель, чтобы он не проворачивался. Регулируем свободный ход элемента. Закручиваем контргайку и устанавливаем на место пружину. Проверяем работу системы. Свободный ход должен нормализоваться.

Меняем сцепление своими руками без снятия трансмиссии

Иногда выставлением зазора не удается добиться нужного результата. В данном случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки сделать это вполне реально. Итак, с чего начинают работы? Сперва откручивают болты карданной передачи и сам вал. Далее отключают контакты от датчика индикации заднего хода. Выкручивают болты кожуха сцепления. Демонтируют траверсу днища. При помощи ключа на тринадцать откручивают гайки подушки крепления КПП. Саму трансмиссию отодвигают в сторону, противоположную двигателю, при помощи монтировки. В результате коробка должна лежать на системы. Чтобы агрегат не провис и не соскочил при замене сцепления, подоприте его.

Что далее

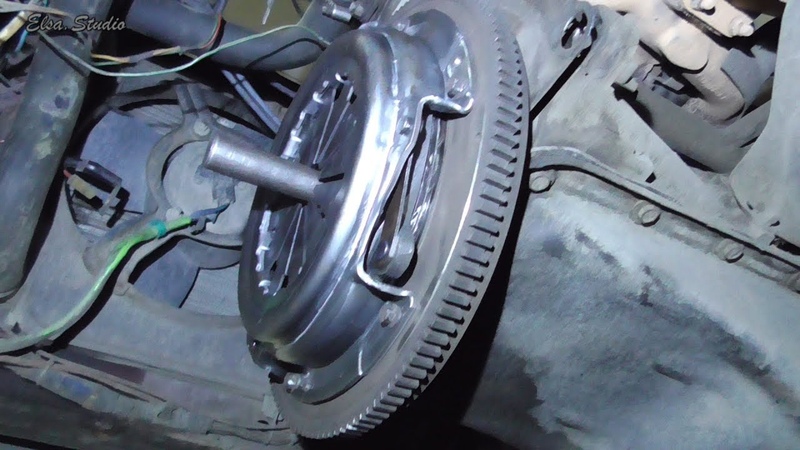

На следующем этапе нам предстоит снять корзину сцепления. Для этого фиксируем положение маховика (можно использовать монтировку) и откручиваем поочередно болты корзины. Понадобится ключ на тринадцать (для ускорения процесса воспользуйтесь головкой с трещоточным воротком). Аккуратно отодвигаем открученную корзину в сторону и вынимаем изношенный диск сцепления. Также нам потребуется извлечь выжимной КПП и вилку выключения сцепления.

Далее нам осталось лишь заменить изношенные элементы и собрать все в обратном порядке. Отметим, что при выжиме сцепления подшипник вала не должен шуметь. Если имеется такой симптом, элемент меняется на новый. На самом диске не должны быть следы нагара (иначе это жженое сцепление).

Лепестки корзины тоже проверяются. Если они стоят неровно относительно друг друга, элемент подлежит замене. Обратите внимание и на рабочую поверхность корзины. Она не должна иметь царапин и других следов деформации.

Заключение

Итак, мы выяснили, как выставить свободный ход педали и как заменить элементы сцепления, не снимая коробку с машины. Как видите, все операции можно произвести собственноручно. Главное при сборке сцепления — правильно отцентровать диск относительно маховика. Настройка выполняется при помощи оправки. Последняя должна свободно входить и выходить из подшипника.

Регулировка сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка сцепления — благодаря этой небольшой процедуре вы можете сократиться риск износа деталей сцепления таких как выжимной диск, но только в том случае если сцепление не настроено, если оно настроено то при правильной его работе риск износа деталей сцепления и так будет минимален при умеренной езде. Поэтому если у вас сцепление не отрегулировано, то мы вам рекомендуем ознакомиться с этой инструкцией чтобы вы в дальнейшем умели его регулировать.

Примечание!
Для регулировки вам нужно будет запастись: Основным набором гаечных ключей, а так же для более правильной регулировки рекомендуется взять с собой линейку или угольник.
А так же ещё необходимо будет воспользоваться: Пассатижами и клещами вида «Кобра»!

Где находится рабочий и главный цилиндр сцепления, за счет которых осуществляется регулировка сцепления?

Рабочий цилиндр можно легко увидеть заглянув под днище автомобиля, он располагается одним концом на самой коробке передач а другим концом вставлен в вилку сцепления, более подробно об местонахождении рабочего цилиндра смотрите на фото ниже:

Главный цилиндр располагается в подкапотном пространстве автомобиля, для того чтобы его разглядеть под днище автомобиля залазить не имеет смысла, потому что после открывания капота его можно легко увидеть.

Когда нужно регулировать сцепление?
Сцепление регулируется при появлении очень значительного люфта при нажатии на педаль сцепления, или же при полном отсутствии люфта, для заметки! Начальный свободный ход педали должен составлять «0.4 – 2.0 мм», если он больше или меньше то в таком случае отрегулируйте систему.

Примечание!
А так же замерьте на всякий случай свободных ход педали сцепления до его выключения, который должен укладываться в норму — «25 – 35 мм»!

Ещё систему обязательно нужно регулировать, если между толкателем который указан красной стрелкой и вилкой сцепления которая указана синей стрелкой, полностью пропал свободный ход или же он превышает «4-5 мм», проверить этот ход очень легко для этого возьмитесь рукой за вилку сцепления как показано на рисунке, и после чего покачайте вилку из стороны в сторону.

Примечание!
По сути это операцию можно и не проводить, а лучше всего всё внимание акцентировать на проверки свободного хода педали сцепления, потому что как правило если он будет нормальным то и свободный ход толкателя и вилки сцепления тоже скорее всего будет в норме. Но все же если вы захотите проверить вилку, тогда проверяйте её а иначе из-за большого свободного хода в вилки будет поддаваться постоянной нагрузки выжимной подшипник, из-за чего в ближайшее время он может прийти в негодность, в связи с чем его придётся заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:

Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание!
Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0.4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!

Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: «Регулировка свободного хода вилки сцепления »)

1) Сперва находясь в салоне автомобиля, при помощи гаечного ключа указанного под цифрой «1» придержите ограничитель хода, а в этот момент при помощи ключа под цифрой «2» ослабьте на 1 – 2 оборота контргайку.

Примечание!
Когда правильный свободный ход педали будут достигнут, опять же придержите гаечным ключом ограничитель и в следствии чего затяните контргайку!

3) Затем при помощи линейки измерьте полный начальный свободный ход педали, для этого нажмите рукой на педаль сцепления до того пока педаль не начнёт нажиматься с ощутимым сопротивлением. Когда педаль начала нажиматься с ощутимым сопротивлением, то при помощи линейки и замерьте свободный ход педали который должен составлять «0.4 – 2.0 мм».

Примечание!
Если свободный ход будет снова нарушен, то в таком случае произведите повторную операцию по регулировки длинны толкателя при помощи гаек!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого при помощи пассатижей отсоедините оттяжную пружину сперва от вилки выключения сцепления, а затем полностью её снимите с рабочего цилиндра.

Примечание!
Пружина снимается лишь для удобства, потому что по сути свободный ход можно так же проверить и не снимая пружины, но только в этом случае при проверке свободного хода вам придётся преодолевать сопротивление пружины!

2) Затем либо с помощью линейки или либо с помощью угольника проверьте свободный ход вилки сцепления, для этого установите сперва угольник таким образом чтобы его конец был зафиксирован т. е. упирался во что нибудь (Самое удачное расположение для проверки, показано на фото ниже).

Далее когда угольник будет расположен как надо, рукой нажмите вперёд до упора на вилку сцепления и зафиксируйте её в таком положении. Затем запомните положение вилки относительно угольника. После запоминания отпустите вилку и тем самым замерьте её свободный ход, который должен быть в пределах «4 – 5 мм».

Примечание!
Если свободный ход нарушен, то отрегулируйте вилку!

Примечание!
Из-за того что рабочий цилиндр находится практически под днищем автомобиля, в основном он бывает очень сильно загрязнён или же вообще гайки толкателя бывает закисают в связи с чем его гайки практически нереально сдвинуть со своего места, поэтому для облегчения работы на гайки можно побрызгать какой либо смазкой к примеру «WD-40», для облегчения работы!

1) Сперва воспользуйтесь двумя гаечными ключами, одним из которых удерживайте регулировочную гайку под буквой «А», а другим в это время ослабьте контргайку под буквой «Б».

2) Затем клещами вида «Кобра» зафиксируйте толкать от его проворачивания (Место указано буквой «А»), и после чего ослабьте контргайку «Б» на 1 – 2 оборота.

3) Следом продолжая удерживать клещами толкатель, посредством вращения регулировочной гайки «Б» добейтесь правильного свободного хода толкателя вилки сцепления.

Примечание!
После всех законченных операций, обязательно проверьте чтобы свободный ход педали сцепления соответствовал норме!

Окончательная проверка сцепления на работоспособность!

1) В начале включите нейтральную передачу в коробке передач. Затем заведите машину и дождитесь того когда двигатель нагреется до рабочей температуры. Далее на самых низких оборотах при которых у вас работает двигатель выжмите сцепление, и вследствие чего включите заднюю передачу.

Примечание!
Задняя передача в таком случае у вам должна будет включится без скрежета и стука или же еще каких либо посторонних шумов!

2) Теперь можно будет попробовать ещё один тест, для этого при разгоне на автомобиле попробуйте включать каждую передачу в тот момент когда нужно будет, если же передачи будут включаться без скрежета и стука то в таком случае сцепление исправно.

3) И в завершение попробуйте обратить своё внимание на разгон автомобиля,то есть машина при разгоне должна разгоняться нормально, не должно быть такого что вы жмёте на педаль обороты в красной зоне а автомобиль не едет.

Примечание!
Данный пример указывает на то, что сцепление буксует!

Если данная проверка не дала не каких результатов а сцепление всё равно работает не правильно, то в таком случае попробуйте сперва прокачать сцепление, а если это не поможет то в таком случае снимите и в следствие чего отремонтируйте сцепление заменив изношенные его детали на новые. (Как прокачать сцепление, см. в статье: «Прокачка сцепления на автомобиле »)

Дополнительный -ролик:
О том как отрегулировать свободный ход толкателя вилки, вы так же можете узнать из -ролика который расположен ниже:

http://vaz-russia.ru

Основное предназначение сцепления заключается во временном разобщении трансмиссии и двигателя, их последующем плавном соединении. Данные операции важны в процессе движения, поскольку обеспечивают управление механической КПП: трогание с места, торможение, остановка и переключение передач. При нарушении регулировки свободного хода соответствующей педали управление транспортным средством становится затруднительным – автомобиль плохо разгоняется и буксует, наблюдается хруст при переключении передач, тронуться с места становится невозможно. Как отрегулировать сцепление, и какие неполадки могут встречаться при неправильной регулировке данной педали?

Механизм сцепления

Сцепление выступает в роли связующего звена между трансмиссией и двигателем и предназначается для отключения и подключения первичного вала КПП от маховика коленвала. Переключение передач в ТС с механической коробкой возможно только при полностью выжатой педали сцепления. В этот момент не наблюдается передача крутящего момента, поскольку между коробкой передач и маховиком связь отсутствует. Что касается структуры рассматриваемого узла, она представлена следующими компонентами:

1. Маховик, берущий на себя крутящий момент и отдающий его коробке передач через корзину. Корзина, в свою очередь, закреплена с маховиком.
2. Нажимной и ведомый диск между собой тесно связаны. На их соприкосновение влияет положение педали сцепления, которая располагается в салоне машины.
3. Вилка выключения обеспечивает разобщение дисков.
4. Первичный вал КПП, к которому передаётся крутящий момент.
5. Среди дополнительных элементов стоит выделить кожух, предназначенные для смягчения вибрации демпферные пружины, а также фрикционные накладки. Последние надеваются на ведомый диск и обеспечивают смягчение трения между корзиной и маховиком.

Маховик напрямую взаимосвязан с нажимным диском и вращается вместе с ним. Шлицевая муфта с расположенным внутри первичным валом КПП обеспечивает передачу вращения на ведомый диск. Механизм переключения передач выглядит следующим образом:

• передача давления на вилку выключения посредством системы привода;
• смещение выжимного подшипника вместе с муфтой посредством вилки по направлению к выжимным пружинам нажимного диска;
• временное отсоединение корзины от маховика под воздействием давления подшипника;
• опускание педали после переключения скоростей, прекращение давления на пружины со стороны подшипника, а также возобновление контакта между маховиком и корзиной.

Диагностика необходимости регулировки сцепления

Активная эксплуатация транспортного средства ведёт к тому, что со временем отключение происходит не до конца из-за увеличения хода педали. Валы не отключаются полностью при максимально отжатой педали, и соприкосновение с двигателем остаётся, что негативно сказывается на эксплуатационном сроке узла и увеличении нагрузки на зубья.

Если же ход педали недостаточно сводный, ведомый диск включается неполностью, следовательно, происходит передача не всего крутящего момента при движении и мощность автомобиля снижается. Также плавное отпускание педали сцепления в данном случае может приводить к резкому включению диска, что сопровождается дёрганием автомобиля и шумом в трансмиссии. Следующие признаки позволят достоверно определить необходимость регулировки:

• западание педали сцепления;
• удары или рывки при попытке тронуться;
• посторонний шум в момент переключения передачи;
• утечка жидкости из системы привода;
• недостаточно свободный ход педали сцепления.

Чтобы убедиться в необходимости регулировки на 100 %, измерьте расстояние между педалью и полом и сопоставьте полученное значение с параметрами, указанными в инструкции по эксплуатации вашего авто.

Распространённые неполадки

Отсутствие своевременных мер по регулировке сцепления приводит к следующим неисправностям:

1. Пробуксовка сцепления предполагает неполную передачу крутящего момента на ведущие колёса и трансмиссию от коленвала и маховика. Если педаль сцепления полностью опущена, машина может не трогаться с места или двигаться крайне медленно. Во втором случае в салоне можно будет почувствовать запах гари как результат сгорания фрикционных накладок ведомого диска. Также возможно движение рывками. Причина рассматриваемой неисправности заключается в отсутствии свободного хода педали сцепления, что легко устранить посредством регулировки свободного хода. Данная мера не будет эффективна, если сальники коленвала изношены, что ведёт к замасленности или износу фрикционных накладок ведомого диска.
2. Сцепление ведёт, при этом, оно выключается неполностью или не происходит отделения фрикционного диска от поверхности маховика при отпущенной педали. Подтверждающим фактором является переключение передач с определённым затруднением, удары шестерён КПП и зубьев синхронизаторов. В итоге зубья могут сломаться. Причина неисправности может заключаться в избытке свободного хода педали сцепления, попадании воздуха в гидравлический привод или перекосе ведомого диска, обрыве фрикционных накладок. Обе неполадки недопустимо игнорировать, в противном случае не только снижается управляемость ТС, но также увеличивается скорость износа фрикционного материала ведомого диска сцепления. Также изнашивается поверхность маховика и ведущего диска.
3. Сцепление срабатывает слишком поздно или рано. При позднем срабатывании автомобиль начнёт трогаться с места при медленном отпускании педали только в момент её пребывания в конце хода, при почти полностью отпущенном состоянии. При раннем срабатывании движение транспортного средства начинается в самом начале отпускания педали сцепления, то есть сводный ход педали отсутствует. Перед тем, как регулировать сцепление, следует найти информацию о точном расстоянии от педали до пола и для её свободного хода.

Регулировка сцепления на разных марках авто

Для разных автомобилей расстояние для сводного хода педали может быть разным и данный момент необходимо уточнять с помощью инструкции по эксплуатации. Рассмотрим поэтапную процедуру регулировки для разных моделей.

ВАЗ-2108, 2109, 2199

Процедура регулировки сцепления выглядит следующим образом.

1. Измерьте расстояние между нижней кромкой педали и полом при полностью отжатом состоянии педали. Оптимальное расстояние для данных моделей – 18 — 20 см.
2. Нажмите рукой на педаль до упора и измерьте расстояние от пола до нижней кромки. Оптимальное значение – 6 — 7 см.
3. Вычтите результат второго замера из первого, в итоге вы должны получить 13 — 14 см.
4. Ослабевание или подтягивание сцепления целесообразно, если полученное при вычитании значение не соответствует норме.
5. Удерживайте регулирующую гайку с помощью одного ключа и ослабьте контргайку с помощью второго. По часовой стрелке вращайте регулирующую гайку для увеличения хода педали. Последняя должна двигаться вниз.
6. Проведите контрольные замеры и затяните контргайку, если вас удалось достичь необходимого расстояния.

«Лада Калина»

Регулировка происходит следующим образом:

1. Откройте капот и открутите болты крепления корпуса воздушного фильтра для его снятия.
2. Отсоедините ДМРВ и открутите хомут.
3. Изымите трос на максимально возможное расстояние, удерживая его за наконечник с резьбой. Приготовьтесь к необходимости преодолеть сопротивление, которое окажет прикреплённая в педали сцепления пружина.
4. Используйте штангенциркуль для измерения расстояния между рычагом вилки и пластиковым поводком. Полученные замеры должны соответствовать 2,7 см.
5. Используйте рожковый ключ для ослабевания или подтягивания гайки, если вы получили другой результат.
6. Сделайте повторные замеры путём зажимания соответствующей педали.
7. Установите на место воздушный фильтр.

ВАЗ-2107

Регулировка в данном случае требует использования эстакады или ямы. В крайнем случае можно установить транспортное средство на опоры с помощью домкрата:

1. После регулировки свободного хода вам необходимо добиться расстояния между верхним положением педали и упором в 0,4-2 мм. Для настройки при необходимости используйте ключа «на 10» и слегка открутите стопорящую ограничитель гайку за счет вращательных движений.
2. Необходимость в снятии защитного щитка возникает, если система двигателя предполагает инжекторный впрыск горючего.
3. Вычистите резьбу толкателя от грязи прежде, чем наносить смазывающую смесь.
4. Проверьте ход толкателя, поскольку он влияет на ход выжимного подшипника. Отожмите вилку назад до самого конца и измерьте расстояние хода толкателя (4 — 5 мм). Лучше заранее отсоединить пружинку от рычага, в противном случае придётся прикладывать усилие.
5. Используйте ключ «на 17» для регулировки хода толкателя. Параллельно сдерживайте регулирующую гайку от проворачивания. Для ослабевания контргайки используйте ключ «на 13».
6. Используйте ключ «на 8» для фиксации толкателя и выставьте необходимое расстояние в 4 — 5 мм с помощью ключа «на 17».
7. Зафиксируйте контргайку и проверьте ход педали. Расстояние между моментом отключения и его верхним положением должно составлять 3 см.

«Лада Приора»

В случае с «Ладой Приорой» можно воспользоваться двумя способами для замера положения троса. В первом случае ориентиром должен стать ход педали сцепления (123 — 125 мм). Во втором случае можно замерить длину троса, который выход из кожуха. 2,7 см должно быть в отпущенном состоянии. В подавляющем большинстве случаев водители отдают предпочтение первому способу, поскольку он более надёжен.

ВАЗ-2114, 2115

Для данных моделей авто регулировка сцепления выглядит следующим образом.

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную эксплуатацию узлов и деталей машины. Проверку правильности регулировки рекомендуется выполнять при каждом техническом обслуживании автомобиля.

В процессе эксплуатации неправильная регулировка может выражаться в двух видах неисправностей:

• Сцепление буксует — при полностью отпущенной педали диск пробуксовывает и не передает трансмиссии мощность то двигателя в полном объеме;
• Сцепление ведет – при полностью выжатой педали диск не отходит от маховика, что не позволяет нормально переключать скорости и заставляет машину двигаться тогда, когда это не нужно.

Кроме этого, сцепление может включаться слишком рано или поздно, что затрудняет управление транспортным средством.

Сам процесс регулировки состоит из двух частей. Первую выполняют в салоне, вторую – под днищем автомобиля ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобится:

• Ключ на 8 или 10, в зависимости от модели рабочего цилиндра сцепления;
• Рожковый ключ на 13;
• Рожковый ключ на 17.

Первая регулировка включает в себя установку хода педали сцепления. Выполняется она из салона, под рулевой колонкой. Для ограничения полного хода служит специальный регулировочный винт, зафиксированный контргайкой. Закручивая или выкручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Обычно регулировать полный ход нет необходимости, он установлен с завода и изменяется очень редко.

Вторая часть регулировки заключается в установке свободного хода педали. В нормальном режиме он должен составлять 30-35 мм. Однако некоторые автолюбители подстраивают свободный ход под свои индивидуальные привычки и предпочтения. Такой подход вполне допустим при условии, что он не отразится на работоспособности и долговечности деталей автомобиля ВАЗ 2107.

Итак, для проверки и регулировки спускаемся в смотровую яму. Проверка зазора производится оттягиванием вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор значительно отличается от нормативного, его необходимо отрегулировать. Для этого:

• Снимаем пружину, оттягивающую вилку сцепления в исходное положение;
• Отпускаем контргайку на толкателе;

• Удерживая толкатель ключом на 8 (10), накручиваем или скручиваем упорную гайку до достижения необходимого зазора;

• Фиксируем упорную гайку контргайкой;
• Проверяем зазор;
• Устанавливаем пружину на место.

На этом процедуру регулировки можно считать законченной. Однако для того чтобы убедиться в правильности полученного результата, необходимо проверить сцепление в действии. Для этого заводим автомобиль, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен трогаться примерно на половине хода педали. Допускается регулировка, включающая сцепление ниже или выше, но недопустимо включение в самом верху или низу, так как появляется риск появления указанных выше неисправностей.

Система сцепления в каждом автомобиле является одним из ключевых узлов системы управления, в случае отказа которого продолжение движения невозможно. Управление сцеплением происходит с помощью педали. Наверное, не стоит говорить, что это сложнейшая система, нуждающаяся в систематическом уходе и внимании, а регулировку должен уметь выполнить любой водитель.

Благодаря правильно отрегулированному сцеплению, существенно сокращается опасность преждевременного износа частей сцепления, к примеру, выжимного диска.

[ Скрыть ]

Признаки неисправности сцепления

Постараемся в общих чертах разобраться в процессе отладки сцепления. Зачем необходима регулировка? Если своевременно не провести настройку, то впоследствии это приведет к сложным ремонтным работам или полной замене всей системы. В случае, если ход педали увеличен, то это впоследствии приведет к неполному выключению, диск все равно будет находиться в контакте с маховиком мотора.

Если же наоборот, то есть ход педали небольшой, то не будет происходить полного включения ведомого диска, как говорят водители, будет происходить пробуксовка, или же утрата вращающего момента.

Диагностика системы

• Начнем с самого простого. Нам потребуется обычная линейка. Однако, измерение хода педали потребуется тогда, когда появятся неполадки во время переключения скоростей или же при старте.
• Если вы начинаете движение и в это время случаются рывки либо удары, треск при переключении скорости или же происходит западание педали – это явные симптомы того, что система нуждается в регулировке.
• Не считая этого, вы можете лично провести диагностику. Нужно завести мотор, не спеша отпускать педаль и тронуться с места.
• В случае, если машина стартует сразу, при отпускании педали, то это означает недостаточность свободного хода. И в противном случае, если машина не трогается с места, даже если педаль отпущена, то это означает, что ее ход превышает норму.
• С помощью линейки или рулетки измеряем расстояние между полом и педалью — оно должно равняться 160 миллиметрам, в противном случае нужно регулировать.

Инструменты

Подготовительные работы

Для выполнения регулировки ставим машину на яму или эстакаду. Если такой возможности нет, то соблюдая все меры безопасности, необходимо выставить автомобиль на опоры с помощью домкрата.

Регулировка

Проверка

После того, как вы завершите, обязательно проведите проверку:

1. Включите нейтралку. Заведите машину и дождитесь, пока она прогреется до рабочей температуры. Затем на низких оборотах выжмите сцепление и включите заднюю скорость. Если все в порядке, то она включится свободно без каких-либо шумов!
2. Следующий тест заключается в разгоне автомобиля ВАЗ 2107 и поочередном переключении всех скоростей. Если они включаются без лишних шумов, то система настроена правильно. Обязательно обращайте внимание на то, чтобы автомобиль разгонялся нормально.

В заключение скажем, что сцепление – это очень важная система, к которой нужно относиться внимательно. Например, в случае неправильного обращения и несвоевременного сервиса сцепление может просто сгореть. Равным образом может произойти непроизвольное движение машины, а в этом случае последствия могут быть самые непредсказуемые.

Извините, в настоящее время нет доступных опросов.

Видео «Регулировка системы сцепления на классических моделях ВАЗ»

В этом видео показано, как отрегулировать и подтянуть сцепление на традиционных автомобилях ВАЗ.

Ремонт сцепления ваз 2109 своими руками.

Французский или корейский Valeo

Сцепление на любом автомобиле служит для соединения и отсоединения колес от двигателя. Крутящий момент передается через два диска — ведущий и ведомый. При движении нужно обеспечить им плавное соединение. Если же резко отпустить педаль, то машина будет дергаться и глохнуть, а сам механизм портится.

Признаки неисправности

Если при нажатии педаль проваливается, а диски не расходятся, то механизму требуется срочный ремонт. Причины могут быть: погнутые вилки, изношенные шлицы, даже на самой педали может растянуться пружина. Но, если проблема все-таки в сцеплении, то его необходимо заменить.

Порядок работы

Замена сцепления ВАЗ 2109 может производиться как на СТО, так и в домашних условиях. Мы рассмотрим второй случай. Для того чтобы заменить сцепление своими руками вам потребуются следующие инструменты:

• Стандартный набор накидных или торцевых ключей.
• Наличие смотровой ямы в гараже.
• Новый комплект сцепления (два диска, вилка, насадки и т.д.).
• Джек.

Перед началом работ автомобиль необходимо загнать на яму, и поставить на ручной тормоз. Далее снять обе клеммы с аккумулятора. Положение коробки передач должно быть нейтральным. Так как на ВАЗ 2109 передний привод, ручник должен работать в обязательном порядке.

Теперь автомобиль готов к замене сцепления. Возьмите зубило и молоток и аккуратно разъедините контргайки.переднее колесо от тормозного диска. Поднимите часть автомобиля с открученным колесом на домкрате. Снимите его, а для удобства можно снять брызговик, если он есть.

После окончания демонтажа колеса следует также снять стартер. Далее отсоедините боковую опору двигателя и коромысло коробки передач. Для их снятия подставьте домкрат под двигатель. Когда все вышеперечисленные детали отсоединены, перед вами открывается кожух, под которым находятся два диска сцепления.

Следующим шагом является отключение коробки передач. Далее, чтобы снять редуктор, следует сдвинуть его по верхним болтам, расположенным с левой стороны крыла, до упора. Край ящика должен лежать на удлинителе руки.

Теперь между коробкой и двигателем появился зазор, через который можно демонтировать сцепление. После его снятия смажьте шлицы и установите оба новых диска, ведущий и ведомый, на свои места. Вилки сцепления также необходимо смазать и установить.Помните, что кроме самого механизма нужно заменить пружину вилки, чтобы педаль не провалилась.

По завершении замены соберите автомобиль в обратном порядке, от коробки к колесу. Прокачайте систему несколько раз, нажав на педаль сцепления, и убедитесь, что все работает правильно.

Поломка сцепления – одна из неприятностей, которая может подстерегать водителя в дороге. Обычно автомобиль просто перестает двигаться, несмотря на то, что двигатель работает нормально.Такая поломка не всегда происходит внезапно, часто перед этим можно наблюдать некоторые признаки скорой поломки.

Признаки и причины выхода из строя сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, выжимного подшипника, ведущего и ведомого дисков. Основными считаются пробуксовка сцепления и его неполное выключение:

• При неполное выключение (педаль нажата) затрудненное переключение передач при работающем двигателе, шум и треск при переключении передач, большой свободный ход педали сцепления.
• При Пробуксовка сцепления (педаль отпущена) в салоне ощущается запах гари от подгоревших накладок диска сцепления, ухудшится динамика автомобиля, возможен перегрев двигателя, увеличится расход топлива.

Чаще всего причиной поломки сцепления ВАЗ 2109 является неправильная эксплуатация автомобиля. Например, если машина «села» в снег, а вы продолжаете сильно разгоняться или очень любите трогаться с пробуксовкой — все это сокращает срок службы сцепления.

Помимо самого диска сцепления, может выйти из строя и — он служит для плавного включения и выключения сцепления. При сильном износе выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нуждается в замене. Причиной выхода из строя сцепления также может быть поломка механизма его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление гидравлические или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО вам могут посоветовать заменить и диск сцепления. Обычно, если начинаются проблемы со сцеплением, то лучше заменить все эти детали, потому что заменить сцепление очень сложно: это необходимо. Но если кто-то хочет на этом сэкономить, то все детали сцепления можно купить отдельно.

Для работы потребуется следующее:

• ключи на 8, 10, 13, 17 мм;
• динамометрический ключ, головка 8 мм; домкрат
• ;
• Емкость для слива масла;
• смотровая яма или подъемник.
• плоская отвертка, молоток.

При снятии или установке коробки передач не опирать первичный вал коробки передач на лепестки нажимной пружины сцепления, чтобы не повредить их.

Замена сцепления на ВАЗ 2109/21099 без снятия коробки передач

Заменить сцепление ВАЗ 2109/21099 без снятия коробки передач достаточно сложно. В руководстве по эксплуатации автомобиля вы не найдете указаний и рекомендаций на эту тему. Данная рекомендация основана на опыте автолюбителей, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления заключается в том, что не у каждого автомобилиста есть эстакада, яма, а тем более подъемник, и необходимо следить, чтобы массивный редуктор не упал на землю. И поднять его проблематично, так как с ним невозможно пролезть под машину. Все действия по снятию КПП почти не отличаются от вышеописанной инструкции, за исключением нюансов:

1. Приобретите в магазине два болта для верхнего рычага классической передней подвески.Их резьба точно такая же, как и на тех болтах, которые стягивают коробку и блок двигателя.
2. Вкручиваем их сверху, только после этого маленьким ломиком или отверткой начинаем разъединять узлы. Задняя часть после перемещения коробки ляжет на поперечную тягу, а между картером сцепления и маховиком образуется зазор – около 15 сантиметров.
3. Через образовавшийся зазор извлекается выжимной подшипник, откручиваются болты на корзине.

А вот установка немного отличается от процесса показанного в инструкции:

1. Установите новый выжимной на место.Затем на маховик устанавливается диск, а поверх него корзина.
2. Вкрутите болты всего на пару оборотов, но не затягивайте!
3. Осторожно начните надевать входной вал на шлицы диска.
4. Затем отодвигаем ящик назад и затягиваем болты на корзине. Затяжка болтов крепления корзины происходит только после установки коробки на место.
5. После этого можно поставить редуктор и закрутить на нем болты.

При замене сцепления без снятия коробки передач на автомобиле ВАЗ 2109/21099 центрировать диск не нужно!

Какую корзину сцепления поставить на ВАЗ 2109, ВАЗ 21099?

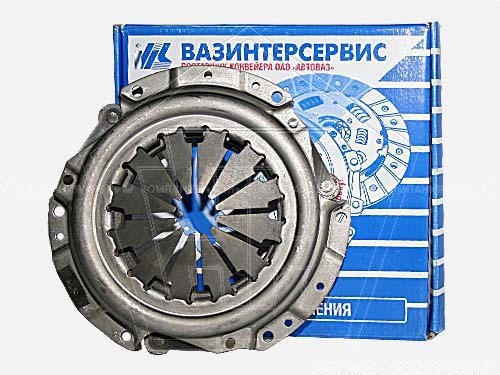

Оригинальный номер корзины сцепления 2108-1601085.

• Fenox PP60004C3 — 1369 руб.
• БелМаг ВМ.3792 — 1114 руб.
• Valeo PHC LDC-01 — 1526 руб.

Какой диск сцепления установить?

Оригинальный номер диска сцепления 2108-1601130, средняя цена 320 руб.

• Valeo PHC LD-03 — 1060 руб.
• Sachs 1861 696 146 — 1458 руб.
• Fenox CP61004C3 — 798 руб.

Какой подшипник сцепления следует установить?

Оригинальный номер подшипника сцепления 2108 1601182.

• Пиленга ПК-П 2108 — 360 руб.
• Лук 500 0439 20 — 1156 руб.
• Fenox TP2116C3 — 345 руб.

Снимаем «минусовую» клемму с аккумулятора «4», снимаем разъем с датчика массового расхода воздуха (ДМРВ) «2», ослабляем хомут крепления гофры к ДМРВ «3», снимаем корпус с автомобильный воздушный фильтр «один».

Снимите трос сцепления с вилки сцепления. Ослабляем две гайки крепления троса к кронштейну на редукторе.

Снимите кожух сцепления. Отсоедините провод массы и верхнюю мертвую точку датчика от картера сцепления. Отсоединяем провода от выключателя света заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления удлинителя рычага.

Поддомкрачиваем машину. Откручиваем два болта «1» и отсоединяем шаровую опору рычага подвески от поворотного кулака.Откручиваем гайку «2» крепления раскоса к рычагу подвески, вынимаем продольный раскос вместе с рычагом.

Снимаем колесо, откручиваем гайку ступицы и откручиваем крепление шаровой опоры к поворотному кулаку, затем извлекаем ШРУС из посадочного отверстия подшипника.

Упираясь монтировкой в ​​корпус коробки передач, вдавливаем внутренний шарнир привода от шестерни полуоси, для этого резко ударяем молотком по корпусу внутреннего шарнира.Выбиваем шарнир из боковой шестерни.

Крепление шаровой опоры без переднего привода.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения от шарнира выбора передач. Также необходимо подложить под двигатель опору, иначе он может слишком низко опуститься и оторвать шланги отопителя салона.

Отвернув болты крепления опоры задней подвески силового агрегата, снимите кронштейн подвески с проушин лонжерона кузова.

Ключом «на 17» отверните гайку и выньте болт левой опоры двигателя. Отверните три гайки крепления стартера и снимите стартер.

Ключом на 19 отверните три болта и одну гайку крепления картера сцепления к блоку цилиндров, отодвиньте коробку передач от двигателя и снимите ее.

Замена сцепления ВАЗ-2109 считается одной из самых сложных задач по ремонту руками водителя.Сложность в том, что приходится разбирать почти полностью нижнюю часть автомобиля, а для этого нужна эстакада или смотровая яма, которые есть не у всех. Кроме того, узлы содержат очень тяжелые детали, которые сложно снять без специальных инструментов. Но всегда можно найти выход из такой ситуации.

О строительных объектах

Перед полной разборкой всех узлов нужно разобраться, как это все работает в собранном виде.Система сцепления необходима для выполнения двух функций:

1. Моментальное отключение двигателя автомобиля от трансмиссии.
2. Плавное соединение двигателя с коробкой передач при переключении передач.

Сцепление на ВАЗ-2109 также предохраняет трансмиссию от повреждений и перегрузок в процессе эксплуатации, поэтому данный узел необходимо поддерживать в рабочем состоянии и заменять поврежденные детали сразу же при обнаружении повреждений.

«Девятка» оснащена простейшей однодисковой системой трения.Работает по следующему принципу:

1. Пока педаль не нажата, ведомый диск сжимается пружинным механизмом между маховиком и ведущим (нажимным) диском. В этом состоянии сцепление включено, и обороты через систему передаются на коробку передач.
2. При нажатии на педаль срабатывает механизм, отсоединяющий ведущий диск от ведомого, связь между элементами системы теряется, поэтому крутящий момент дальше не передается.

На этой диаграмме нас больше всего интересуют несколько деталей:

1. Ведомый и ведущий диски, которые очень часто быстро изнашиваются, из-за чего теряют необходимые эксплуатационные свойства.
2. Привод — устройство, приводящее агрегат в движение при нажатой педали. Если он неисправен, вы почувствуете рывки и вибрации при попытке переключения передач.
3. Трос сцепления — соединяет педаль с системой. Со временем его натяжение ослабевает, что вызывает эффект неполного зацепления механизма.

Неисправности

Замена сцепления на ВАЗ 2109 не самое простое дело, поэтому следует правильно определить момент, когда стоит что-то полностью демонтировать, а когда достаточно отремонтировать несколько деталей.

В «девятке» встречаются 4 распространенные проблемы, предшествующие замене или ремонту элементов сцепления:

1. Неполное переключение передач, сцепление ведет.
2. Неполная активация системы, в системе происходит буксировка.
3. Вибрационные рывки при попытке переключения передачи и выключения сцепления.
4. Шум из-под автомобиля при переключении передач.

Если у вас проблемы с первого пункта, сделайте так:

• проверить ход рычага вилки, он может быть слишком мал, из-за чего система работает некорректно;
• проверить трос, в случае повреждения потребуется замена троса сцепления ВАЗ-2109 с последующей регулировкой;
• очистить шлицы, чтобы ступица ведомого диска работала нормально;
• может потребоваться замена самой крышки сцепления с пружинами, а также может потребоваться замена нажимного диска.

Если сцепление включено не полностью:

• проверить диски (ведомый и ведущий), замена диска сцепления на ВАЗ-2109 выполняется при его повреждении или износе его элементов;
• заменить сальники и очистить детали системы;
• проверить состояние накопителя;
• проверьте заглушку выключения системы.

При рывках чаще всего приходится менять и ремонтировать диски или привод сцепления. Шум возникает, когда неисправен именно ведомый диск, его нужно будет демонтировать в сборе.Также гул может быть из-за подшипников.

Как добраться до нужного узла?

Теперь как правильно заменить сцепление. Если вы хотите добраться до этого агрегата, вам придется снять коробку передач и несколько дополнительных деталей. Для этого обязательно понадобится домкрат, смотровая яма или эстакада. При необходимости можно сделать самодельную эстакаду. Без таких приспособлений не обойтись, так как для замены сцепления на ВАЗе придется пролежать под своей машиной почти сутки.

Как только вы сможете нормально работать под машиной, вам придется разобрать коробку передач по частям. Выглядит так:

1. Отсоедините пусковой узел — отсоедините все контакты, затем открутите три винта и снимите устройство.
2. Далее следует разобраться с приводом переключения передач. Ослабьте зажим и вытащите устройство.
3. Отсоедините трос от спидометра и провод заднего хода.
4. Далее вы увидите растяжки к рычагам подвески.Необходимо ослабить их крепления, а затем отвести в разные стороны.
5. Снять шаровые шарниры с поворотными рычагами.
6. Вытяните наконечник ШРУСа и сразу заткните его какой-нибудь заглушкой, иначе выльется масло.
7. Нижняя часть защиты картера сцепления демонтирована, там всего 3 болта.
8. Для предотвращения падения двигателя и коробки передач под них делают подпорки.
9. Затем открутите оставшиеся опоры, после чего можно аккуратно вытащить редуктор в сборе.

Сцепление является достаточно важным элементом конструкции трансмиссии машины. С его помощью трансмиссия ненадолго отключается от двигателя и плавно подключается для переключения передач.
Помимо этой основной функции, необходим для гашения колебаний редуктора и для предохранения элементов трансмиссии от перегрузок. Если на ВАЗ 2109 механизм по каким-либо причинам не работает, замена диска сцепления неизбежна.
Замена диска сцепления ВАЗ 2109 легко осуществляется своими силами.

Тип сцепления

По устройству сцепления бывает трех видов:

• фрикционная;
• гидравлический;
• электромагнитный.

В первом варианте крутящий момент передается с помощью силы трения. Во втором случае с помощью потока жидкости, а в третьем за счет действия магнитного поля.
Наиболее распространена фрикционная муфта, которая в свою очередь может быть трех видов:

• однодисковые;
• двухдисковый;
• многодисковый.

Кроме того, следует выделить еще одну важную единицу:

В случае сухого сцепления между дисками происходит сухое трение, а во втором используется специальная жидкость.

Внимание! Сегодня на автомобили чаще всего устанавливают сухое однодисковое сцепление.

Параметры сухого однодискового сцепления

Это устройство состоит из:

• маховик;
• картер сцепления;
• нажимной и ведомый диск;
• пружины;
муфты
• ;
• запорный подшипник;
Вилки сцепления
• .

Когда менять диск сцепления

К сожалению, ни один производитель не указывает точные номера замены или , и это неудивительно, так как исправность и срок эксплуатации данного узла во многом будет зависеть от водителя. Следует отметить, что от качества работы сцепления напрямую зависит срок службы и риск возникновения текущих неисправностей.
По статистике часто ломается диск сцепления или диск сцепления.
Такие дефекты могут наблюдаться:

• любая механическая деформация;
• обрыв пружины амортизатора;
• неисправность шлицев ступицы;
• износ фрикционных накладок.

Все эти неприятности говорят о срочной смене диска сцепления.

Внимание! Так как дату смены детали производитель не устанавливает, нужно помнить об опыте и автомобильных советах людей.
Практически все мастера советуют проводить диагностику элемента раз в 80 тыс. км.Конечно, если в этот период не будет признаков неисправности узла.

Признаки неисправности

Это:

• муфта пробуксовки;
• выключение не выполняется;
• чувствуется вибрация при включении;
• педаль не реверсирует.

Внимание! Прежде чем принять решение о смене диска сцепления, требуется точно диагностировать его состояние.

Соответствующую проверку можно произвести как в сервисе, так и самостоятельно в гаражных условиях по подробной инструкции.Если имеется в виду второй способ замены, действия нужно будет выполнять аккуратно и качественно.

Как проверить толщину диска

Итак:

• С помощью измерительного прибора можно точно определить толщину диска. Нет необходимости снимать сцепление, чтобы завершить процесс.
  Лебедка с калибром и инструкция по применению обязательны. Этот датчик подключен к активному цилиндру сцепления.
• Злоупотреблять народными методами не рекомендуется, так как их использование может увеличить износ.Заводить двигатель необходимо при активной 4-5 передаче, сцеплением давим на газ.
  Если двигатель не заглох, это свидетельствует об износе ведомого диска.

Замена диска самостоятельно

Сразу стоит отметить, что заменить диск на переднеприводных автомобилях немного сложнее, чем на классических моделях. К тому же разные марки и модели автомобилей имеют свои нюансы по снятию и установке сцепления.
Для начала нужно прочитать инструкцию и рекомендации по самостоятельной замене сцепления.Консультация мастеров не будет лишней.

Внимание! В процессе замены поврежденной детали не нужно скупиться, лучше сразу заменить все элементы, вызывающие подозрения.
Что касается резинотехнических изделий, то их необходимо менять безоговорочно. По мнению специалистов, также необходимо менять выжимной подшипник.

При замене сцепления на автомобиле ВАЗ 2109 нет необходимости: полностью демонтировать коробку передач, слить масло, полностью удалить и т.д.

Как поменять сцепление в гараже

Итак:

• Сначала нужно повесить переднюю часть автомобиля на штатив.
• Далее снимаются колеса спереди.
• Отсоединяется от коробки передач, снимается с кронштейна.
• Также необходимо отсоединить трос спидометра от КПП.
• После этого откручиваются болты крепления, которые фиксируют шаровые опоры и поворотные кулаки.
• Далее необходимо ослабить заднее левое крепление продольного рычага.
• Осторожно откручиваются болты крепления кронштейна расчалки слева, после чего рычаг поворачивается на 90 градусов.
• К КПП можно пристроить «массу», которая также демонтируется.
• Нижний кожух маховика отвинчен.
• Опора двигателя с левой стороны откручена.
• С кузова снимается опора двигателя, расположенная сзади, это касается и хомута привода коробки передач.
• Диск снят с контрольной точки.
• Опора коробки передач отвинчена от двигателя.
• С двигателя снят редуктор, который будет висеть на приводах.
• Откручено сцепление, в некоторых случаях это корзина сцепления.
• Производится замена выжимного подшипника.
• С помощью удобной оправки, предназначенной для центровки таких дисков, производим замену ведомого диска.
Сборка
• осуществляется в порядке, обратном разборке.

На практике все будет происходить не так быстро, как в теории, особенно у новичков.Сегодня благодаря видео и фото можно заменить практически любую деталь своими руками, при этом не обязательно обращаться к мастерам автосервиса.
Подробная инструкция поможет вам легко демонтировать и правильно закрепить диск сцепления. Важно не только четкое соблюдение рекомендаций, но и качество купленной запчасти.
Среди большого разнообразия нужно, прежде всего, понимать, что цена должна соответствовать качеству.

Многие любят ВАЗ 2109 за отличную ремонтопригодность.Но это не значит, что нужно доводить его узлы и агрегаты до такого состояния. А если такое все-таки произошло, да еще и со сцеплением, то, скорее всего, потребуется его замена. Это станет нашей сегодняшней темой.

Сама процедура проста, но потребует от вас снять коробку передач. Поэтому эта процедура может занять много времени.

Хорошо, что не надо разбирать приводы (коробка снимается вместе с ними) и сливать масло.Но вам обязательно нужно найти помощника, ведь блокпост — это тяжелая единица.

Если вы никогда сами не меняли сцепление и не снимали коробку передач самостоятельно, то лучше доверить это дело мастерам из автосервиса. На все у них уйдет 20-30 минут, а вам это обойдется в 1000-1500 рублей.

Если у вас нет опыта, то замена сцепления ВАЗ 2109 может занять у вас много времени и сил. Если, несмотря на предупреждение, вы решите провести эту операцию самостоятельно, то ниже мы представим вам ряд рекомендаций.А именно:

• процедура замены;
• самый простой способ снять коробку передач;
• другие советы.

Порядок замены сцепления ВАЗ 2109

1. Снимите коробку передач.

2. Вставьте оправку в отверстие в прижимной пластине. Если оправки нет, то при снятии сцепления нужно придерживать ведомый диск, чтобы он не выпал из кожуха. В качестве каркаса можно использовать старый первичный вал.

3.Заблокируйте маховик отверткой и снимите шесть болтов, крепящих кожух к маховику.

4. Снимите крышку вместе с ведомым диском — делайте это осторожно.

Теперь внимательно рассмотрим ведомый диск и его элементы. На них не должно быть трещин. Фрикционные накладки не должны изнашиваться.

• головки заклепок имеют глубину менее 0,2 мм;
• наличие масла на поверхности фрикционных накладок;
• заклепочные соединения — слабые
• сломаны пружины демпфера в посадочных местах ступицы диска;
• , если на диске имеется коробление и значение биения превышает 0.5 мм …

… то диск сцепления нужно заменить.

5. Теперь осмотрите маховик и нажимной диск, особенно там, где они соприкасаются. Они не должны иметь:

• глубоких рисков;
• потертости;
• ники;
• хорошо видны следы износа и перегрева.

Кроме того, нельзя ослаблять заклепочные соединения деталей прижимной пластины.

Если вы обнаружите какой-либо из вышеперечисленных дефектов, то необходимо заменить нажимной диск или маховик.

Проверять и осматривать детали сцепления необходимо только в одном случае: если вы собираетесь менять его не целиком, а только изношенные детали. Но владельцы ВАЗ 2109 со стажем говорят, что лучше менять в комплекте. Самой дорогой, но качественной считается продукция компаний: Valeo и Sachs.

Сборка и замена сцепления производится в обратном порядке. Не забудьте просто центрировать его.

Замена сцепления ВАЗ 2109 своими руками

ВАЗ 2109 – один из самых ремонтопригодных автомобилей отечественного производства.Но это не значит, что его узлы и агрегаты надо доводить до плачевного состояния. Хотя даже при бережной эксплуатации любая деталь рано или поздно выйдет из строя. И сегодня мы рассмотрим, как производится замена сцепления (ВАЗ 2109-2199).

Инструкция

Итак, сначала нам нужно разделить переднюю часть машины и снять 2 колеса. Далее отсоедините трос сцепления от коробки передач с помощью двух ключей на 17 и разберите его. Трос спидометра легко извлекается из коробки передач без каких-либо специальных инструментов.После этого откручиваем болты крепления шаровой опоры к кулакам. Здесь нам также понадобится ключ на 17. Далее ослабляем заднее крепление левого рычага (головка на 24). Теперь открутите болты на левом удлинителе и поверните деталь на 90 градусов вниз.

Далее отсоединяем массу от коробки передач. Делается это ключом на 13. Далее откручиваем нижний кожух маховика, левый брызговик и левую опору двигателя. Здесь нам понадобятся ключи на 8, 10 и два на 17 миллиметров. После откручиваем от корпуса заднюю опору двигателя и хомут привода переключения передач.Перед этим необходимо снять редуктор. На данном этапе наша коробка передач практически готова к демонтажу. Осталось только открутить последние 3 болта и одну гайку, которая соединяет трансмиссию с двигателем. Теперь аккуратно наклоните двигатель и снимите коробку передач. Трансмиссия остается висеть на приводах.

Головкой на 8 открутить корзину сцепления и сразу заменить выжимной подшипник. Далее необходимо установить новый диск, используя центрирующий инструмент. Это все. Соберите коробку передач в обратном порядке.

Так происходит замена прилипания. ВАЗ 2109 по своей технической составляющей практически не отличается от своих собратьев моделей 21099 и 2108. Поэтому данную инструкцию можно использовать на всех ВАЗах «девятого» и «восьмого» семейств. Замена вилки сцепления не является исключением. ВАЗ 2109 — не единственный автомобиль, на котором можно использовать этот метод ремонта.

Способ №2

Можно использовать и другой способ замены. Принципиально его алгоритм не отличается от вышеописанного, но тут есть свои нюансы.Основное отличие этого способа в том, что вместо 2-х верхних болтов крепления редуктора поочередно прикручиваются крепежные детали головки блока. Резьба на них такая же, но по размеру они несколько длиннее обычных. После этого редуктор демонтируется с двигателя и подвешивается на этих болтах, а задняя его часть удобно укладывается на подрамник. После замены сцепления ВАЗ 2109 еще стоит на месте, а коробка передач в это время перемещается на болты к двигателю.Таким методом можно даже не центрировать сцепление. Дело в том, что болты от головки блока будут работать как направляющие, а для центровки достаточно просто надавить на них посильнее, потом поменять на стандартные (то есть на те, что покороче).

Преимущества данного способа замены сцепления в том, что не обязательно:

• Снять стартер.
• Слить масло из коробки передач.
• Открутить трос спидометра.
• Вынуть шарниры равных угловых скоростей из коробки передач.

Замена троса сцепления (ВАЗ 2109-21099)

Для начала отметим, что эта операция не требует особых навыков и знаний, поэтому лучше попробовать поменять эту деталь самостоятельно. Итак, что нужно сделать? Сначала открутите все регулировочные гайки и внимательно осмотрите сцепление, помня о расположении этих деталей. Затем снимите нижний конец троса с кронштейна. Будь осторожен! Эту операцию следует проводить с особой осторожностью, так как есть риск деформации наконечника.Затем отсоединяется поводок возле рычага выключения сцепления, а стопорная трубка снимается со штифта педали. После этого отсоединяем наконечник троса от педали и в отверстии щитка снимаем резиновую подушку таким образом, чтобы через нее можно было вытащить наконечник троса.

Замена диска сцепления (ВАЗ 2109-21099)

Эта операция также не требует специальных инструментов, навыков и знаний. Замена диска сцепления производится следующим образом. Сначала с машины снимается защита картера и сливается масло из трансмиссии.Затем ослабляются колеса и колесная гайка.

В этом случае автомобиль ставится на специальные опоры. Наконечник освобождается от подставки съемником, затем тормозной элемент снимается. Затем вынимаются шарикоподшипники, стартер и шарнир равных угловых скоростей. Последний можно извлечь путем монтажа. Затем от машины отсоединяется трос сцепления и снимается карданный вал. После того, как трос спидометра также окажется в нейтральном (свободном) состоянии, выключатель задней передачи выключается и извлекаются ШРУСы.Далее крышка закрывает маховик снизу. Затем элементы крепления коробки к двигателю. Под передачи поддерживаются. После замены подшипника корзина сцепления снимается и устанавливается новый диск. Вся эта процедура завершается центрированием. Соберите элементы в обратном порядке.

Заключение

Итак, мы выяснили, как происходит самостоятельная замена сцепления. ВАЗ 2109 – это та машина, которую при желании можно отремонтировать даже в полевых условиях. Поэтому не стоит при первой же неисправности гнать его в автосервис.

Модель ВАЗ 21013: технические характеристики, интерьер и экстерьер

Модель ВАЗ 21013 в свое время была классикой, однако она ей и осталась на данный момент. Является матерью всех «пятерок», «шестерок» и «семерок». Для подробного обзора автомобиля необходимо проследить историю его создания и развития все время, пока автомобиль не сошел с конвейера. Конечно, по сравнению с автомобилями, которые в тот период выпускались в Европе и Японии, «копейки» отставали на 30 и более лет.Но обо всем по порядку.

История автомобиля

Модель ВАЗ 21013 была разработана профессионалами, работавшими на заводах во времена правления фашистского режима Муссолини в Италии. К сожалению, итальянский автомобиль «Фиат 124» был родоначальником нашей «копейки» — самой популярной машины среди дальнобойщиков и скупщиков металлолома. Кстати, последний попался на дешевизну. Без всяких проблем его можно загрузить железом и сдать в пункт приема металлолома. Не только железо, но и сам автомобиль.

В далеком 1970 году был запущен конвейер, выпускавший это чудо, тогда еще советского автопрома. Несмотря на то, что мобильную душегубку изначально проектировали итальянские конструкторы, машина у них получилась для дачников и советских граждан. Скоростная характеристика ВАЗ-21013 не блистала. В то время, когда мотоцикл разгонялся до скорости 300 км/ч, этот автомобиль имел максимум 148. А до первой сотни ему нужно было разгоняться не менее 18 секунд.

Технические характеристики

На машину устанавливаются двигатели, даже те, которые были спроектированы еще при Муссолини.В нем есть сиденья, руль, фары, поворотники, даже печка на холодное время года. Да и вообще в ВАЗ-21013 технические характеристики просто поражают воображение.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом их много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов.Как и любые другие сложные устройства, эта система состоит из семи…

Кроме того, на передних колесах стоят дисковые тормоза. Даже если сравнивать с автомобилями, у «Волги», которую в начале 70-х годов выпускала советская промышленность, у «копейки» в плане торможения было явное преимущество. Однако есть и минусы – нет вакуумного усилителя, так что после часовой поездки на трубах невольно начинаешь вспоминать инженеров, проектировавших этот автомобиль. А когда вспоминаешь, что сделали это чудо люди, полжизни посвятившие служению нацистскому режиму, то сразу может захотеться избавиться от машины.

Внешний вид

Когда модель ВАЗ 21013 только поступила в продажу, достать ее было очень сложно. Та же история наблюдалась и с запчастями на нее: в 70-е и 80-е годы достать помпу или охладить обвес на машине было невозможно. Однако о комплектах тогда еще никто не знал, поэтому «копейки» были все одинаковые, отличались только цветом. Однако была роскошная комплектация – были металлические хромированные колпаки. Конечно, скорость не увеличилась, но немного изменился вид.

Автомобиль имеет идеально круглые фары, которые, возможно, были позаимствованы у мотоциклов «БМВ», на которых Германия триумфально пыталась въехать в СССР в далеком 41-м году.Конструкторы, проектировавшие «копейку», не знали, что это подушка безопасности, поэтому была выбрана такая конструкция кузова, которая препятствовала бы движению на больших скоростях. Об испытаниях в аэродинамической трубе инженеры тогда, видимо, и не думали. Поэтому получать такое тело неэстетично. Но у него совершенная отталкивающая внешность. Конечно, обязательные элементы экстерьера «копейки» для дальнобойщиков – фаркоп и багажник на крыше. Последнее, кстати, не только ухудшает аэродинамику, но и увеличивает расход топлива.

Салон автомобиля

Пожалуй, отличий от дедушки «Фиат 1100» (год начала выпуска 1937) в салоне не очень много. Модель 21013 ВАЗ была спроектирована по чертежам, которые предоставили итальянцы. Ничего лишнего, все просто и понятно. Руль, ручник, три педали и да панель приборов. Действительно, это увлекательно, так как можно увидеть все самое главное – скорость машины, ток заряда, количество бензина в баке.Колесо, правда, с завода было не очень легкое – обод у него тонкий. Да и диаметр руля слишком большой, что затрудняет управление.

Зато в «Копейке» сделано множество доработок, отличающих ее от родителя – «Фиата». Например, салон-трансформер. В те годы, конечно, такого определения не было, просто говорили, что передние сиденья устроены так, что салон образует огромный матрас. Для дальних поездок ВАЗ-21013, цена которого на тот момент составляла 3000-4000 рублей (советских), салон оказался очень кстати.Многие водители украсили салон, одна из модификаций – набалдашник на рычаге переключения передач. Шикарным считался такой атрибут, особенно если он похож на янтарь, внутри которого замурованы маленькие крабики.

Заключение

Несмотря на то, что ВАЗ 21013 по техническим характеристикам был намного хуже, чем у большинства европейских автомобилей и имел неприглядный внешний вид, эта машина стала частью нашей истории. Можно любить и ненавидеть, но выпускался он 18 лет, до 1988 года.Правда, купить его мог далеко не каждый житель наших просторов, а если бы удалось накопить немного денег и купить его, то это ох как значительно повысило бы статус советского гражданина.

Он был мобилен, мог летом с семьей поехать на популярные черноморские курорты или увезти любимую тещу на дачу. Но самое главное – именно благодаря таким автомобилям у мужского населения сложилась традиция собираться в гараже. Там и машину ремонтировали, и отмечали все значимые события в жизни, как своей, так и страны в целом.

Признаки того, что ваше сцепление выходит из строя и нуждается в регулировке или замене

Трудно точно сказать, как долго прослужит сцепление на вашей механической коробке передач. В некоторых случаях это может длиться всего 30 000 миль, но некоторые водители настолько легко обращаются со сцеплением, что могут проехать сто тысяч миль или больше. J&M Transmission & Auto Service может следить за вашим сцеплением и регулировать его так, чтобы оно служило дольше. Если вы заметили какой-либо из следующих признаков ниже, возможно, ваше сцепление выходит из строя.

Проблемы с ускорением

Часто изношенное сцепление не схватывает, и в конечном итоге возникают проблемы с ускорением. Ваш двигатель будет вращаться, но ваш автомобиль никуда не поедет. Это связано с тем, что сцепление включено не полностью, и вы можете не включить первую передачу. Это также может произойти, когда вы переключаетесь на пониженную передачу и пытаетесь ускориться, если сцепление изношено и не включается.

Жесткое переключение передач

Если сцепление изношено, будет непросто переключать передачи.Вы также можете обнаружить, что по утрам невозможно включить передачу с нейтральной передачи. Вы знаете, как движется ваш автомобиль, и этот процесс и насколько он сложен на самом деле, никогда не должны меняться. Если это так, это признак проблем со сцеплением или проблемы с самой механической коробкой передач.

Проскальзывающая муфта/шестерни

Если ваше сцепление проскальзывает, это означает, что оно выходит из зацепления до того, как вы выключите его самостоятельно. Это затрудняет включение или переключение передач вашего автомобиля, и вы можете получить высокие обороты двигателя, как обсуждалось выше.Еще одним признаком того, что ваше сцепление выходит из строя или возникла проблема с трансмиссией, является выскальзывание шестерен.

Скрип/урчание

Вы можете слышать скрип сцепления каждый раз, когда вы нажимаете на него, или оно может ворчать. Это признак того, что внутренние механизмы изнашиваются и нуждаются в замене. В некоторых случаях мы можем заменить шумные детали без замены всего сцепления. В других случаях нам, возможно, придется заменить сцепление в зависимости от степени повреждения.

Липкость или губчатость

Наконец, вы знаете, как работает ваша педаль сцепления, и она никогда не должна быть липкой или губчатой. Если это так, опять же, у вас есть внутренние механизмы, которые изнашиваются.

J&M Transmission & Auto Service в Tea SD с удовольствием осмотрит ваше сцепление и сообщит, можно ли его отрегулировать или нужно заменить. Пожалуйста, позвоните нам сегодня, чтобы назначить встречу.

ВАЗ-2109: регулировка зажигания. Как выставить зажигание

В статье будет рассмотрено, как осуществляется регулировка зажигания на автомобиле ВАЗ-2109.Если у вас возникли проблемы с последним, это влияет на работу ДВС. Поэтому время от времени необходимо корректировать угол опережения зажигания, чтобы нормализовать работу мотора. Делать это необходимо по определенной инструкции; без него настроить довольно сложно.

При регулировке зажигания необходимо установить установочные метки

Обратите внимание, что регулировка угла опережения зажигания невозможна без установки на метки коленвала и распредвала.При каждой замене ремня ГРМ необходимо регулировать зажигание. В инструкции по эксплуатации автомобиля ВАЗ-2109 сказано, что ремень ГРМ нужно менять каждые 60 тысяч километров. Но стоит отметить, что качество деталей не всегда хорошее. Да и девятки — это старые автомобили, у которых двигатель существенно отличается от обычного. Поэтому лучше всего сократить интервал между заменами ремня до 40-45 тыс. км. Также нужно каждые 15 тыс. км. осмотреть ремень с целью своевременного выявления замасливания, появления различных потертостей, трещин и надрывов.При обнаружении любого дефекта ремень следует немедленно заменить на новый. Также следует помнить, что все элементы системы, особенно коммутатор и катушка зажигания ВАЗ-2109, должны быть в нормальном рабочем состоянии.

Особенности двигателя малого размера

Обратите внимание, что заменить этот ремень можно в полевых условиях, потратив на это немного времени. Каких-либо специальных приспособлений для этой работы не требуется. Главное наличие нового ремня.Также стоит отметить, что на автомобилях с двигателем объемом 1,5 литра при обрыве ремня ГРМ клапана не гнутся. Во всех остальных двигателях, например, объемом 1,3 литра, обрыв ремня заканчивается печальными последствиями. Катушка зажигания ВАЗ-2109 не повредится, а вот пара клапанов обязательно загнется.

Инструменты

Для замены ремня ГРМ нужен ключ на «19». Он имеется в арсенале любого автолюбителя, так как именно таким ключом откручиваются ступичные болты на колесах.Также необходим любой ключ, либо головка размером «17». Кроме того, необходимо иметь накидной ключ на «10» и «8». Кроме того, нужен специальный ключ, которым вращается ролик для натяжения ремня. Но если его нет, то могут подойти пассатижи, концы которых загнуты. Но можно даже схитрить и установить в отверстия ролика два толстых винта, между которыми вставить отвертку и с их помощью натянуть этот механизм. Стоит отметить, что новый замок зажигания ВАЗ-2109 не требуется.Этот узел меняется крайне редко. Но, конечно же, обязательно нужно иметь хотя бы ремень ГРМ. Если это происходит в поле, то желательно, чтобы он мог проехать хотя бы 100 или 200 км. В том случае, если у вас заклинил натяжной ролик, желательно установить новый.

Подготовка к замене

Независимо от того, делаете ли вы ремонт в своем гараже или где-то на трассе, вы должны доставить автомобиль как можно более плавно. Это позволит добиться максимального удобства.Под заднее левое колесо устанавливаешь противооткатные колодки, также желательно выжать ручник, замок зажигания ВАЗ-2109 повернуть в выключенное положение. Под правую сторону автомобиля установите домкрат, немного приподнимите колесо. Затем ослабьте болты на ступице и полностью поднимите борт автомобиля. Снимите колесо и положите его под поддон двигателя внутреннего сгорания. Если двигатель защищен, потребуется открутить некоторые крепления ключом на «8», чтобы открыть доступ к шкиву коленчатого вала.

Замена ремня

Обратите внимание, что схема зажигания ВАЗ-2109 такова, что необходимо провести маркировку по меткам распредвала и коленвала. Распределитель ставится только в одно положение! Откройте капот, нужно ослабить натяжение ремня привода генераторной установки. Для этого ключом на «17» ослабьте верхнюю гайку на кронштейне, затем прижмите весь корпус устройства к блоку двигателя. Затем полностью снимите ремень и открутите три болта крепления пластиковой крышки в левой части двигателя, если смотреть спереди.Не теряйте уплотнительную резинку, надетую на край этой крышки! Самое сложное в этом деле – открутить болт, который используется для крепления шкива, предназначенного для привода ротора генератора. Для откручивания можно использовать ключ на «19», на его край желательно установить небольшой отрезок трубы, но застопорить коленвал все равно нужно. Для этого возьмите ключ на «13» или любой другой, установите его в прорезь на шкиве, чтобы при вращении он фиксировался. С помощью ключа шкив будет жестко соединен с корпусом масляного насоса.На автомобиле ВАЗ-2109 регулировка зажигания – это правильная установка привода ГРМ.

Установка ремня ГРМ

Сначала демонтируем старый ремень, ключом на «17» ослабляем натяжной ролик. Теперь нужно установить распредвал по меткам вне зависимости от того, какая присутствует схема зажигания ВАЗ-2109. Затем изначально поставить коленвал по меткам, которые есть на его шкиве и корпусе масляного насоса. В картере сцепления нужно вытащить резиновый колпачок и посмотреть, совпадают ли там метки.Если нет, то нужно провернуть коленчатый вал до тех пор, пока длинная линия на маховике не попадет в прорезь, расположенную на пластине, прикрученной к блоку двигателя. После этого, стараясь не проворачивать шкивы, установить новый ремень ГРМ. Как было сказано ранее, с помощью специального ключа или отвертки на эксцентрике проворачивается натяжной ролик. Таким образом добиться нормального натяжения ремня ГРМ. После затяните его и соберите весь механизм.

Инжекторные двигатели

А вот автомобили ВАЗ-2109 оснащены ровными инжекторными двигателями, а распределитель зажигания отсутствует.Поэтому зажигание ВАЗ-2109 имеет несколько иную конструкцию. Форсунка с механическим распределителем работать не может. Для установки угла опережения потребуется запрограммировать электронный блок, без опытного автоэлектрика сделать это очень сложно. Но стоит отметить, что все сказанное относится и к инжекторным двигателям. Отличие будет только в разборке всего механизма привода ГРМ. А именно, необходимо удерживать коленчатый вал от проворачивания либо толстой отверткой, установленной в смотровое окошко картера сцепления, либо включением пятой скорости и удерживанием тормозов.В остальном все процедуры, которые были описаны выше, актуальны для регулировки зажигания на инжекторных двигателях автомобиля ВАЗ-2109.

Подготовка к тюнингу со стробоскопом

Но если у вас обычный карбюраторный двигатель, то потребуется немного больше регулировки угла опережения зажигания. На ВАЗ-2109 регулировка зажигания без этого просто невозможна. Обратите внимание, что среднее число оборотов должно быть в районе 850 (при условии, что рабочая температура двигателя составляет 90 градусов).Если обороты выходят за допустимое значение более чем на 10-15 процентов, то нужно отрегулировать карбюратор вращением пластикового винта. С его помощью производится настойка количества топливовоздушной смеси. После этого отсоедините тонкий шланг, идущий к вакуумному корректору угла опережения. Выключите двигатель и ослабьте крепление трамблера. Стоит отметить, что таким образом у вас вряд ли получится настроить модуль зажигания ВАЗ-2109.

Процесс регулировки

Снимается резиновая заглушка, которая находится в картере сцепления, после чего датчик стробоскопа подключается к бронекабелю, ведущему к первому цилиндру.Он также подключает питание к стробоскопу и запускает двигатель. Если метка на маховике плохо видна, желательно завести двигатель, сделать ее более четкой. Это можно сделать, например, обычным белым корректором. После этого направьте луч, идущий от стробоскопа, в смотровое окно. В момент прохождения метки через щель на пластине световой сигнал стробоскопа должен пропустить. Добейтесь этого, вращая корпус распределителя. Больше никаких манипуляций не требуется.Теперь вы знаете, как производится регулировка зажигания на автомобиле ВАЗ-2109. Вы можете провести эту процедуру самостоятельно быстро.

.
