Регулировка стробоскопом

Отрегулировать неисправность модуля можно по другой схеме, с помощью стробоскопа — в этом случае процесс настройки осуществляется на холостых оборотах двигателя с карбюратором. Следует отметить, что обороты коленвала в данном случае должны составлять от 820 до 900 об/мин. Многие специалисты считают этот способ самым точным!

Как выставить зажигание на ВАЗ 2109 карбюратор с помощью стробоскопа:

1. Как сказано выше, частота оборотов должна составлять не более 900. Если этот параметр на карбюраторе выходит за пределы, необходимо отрегулировать объем топливно-воздушной смеси.
2. Затем от штуцера необходимо отключить вакуумный патрубок, после чего глушится мотор транспортного средства. При этом в вакуумном патрубке необходимо убрать просвет.

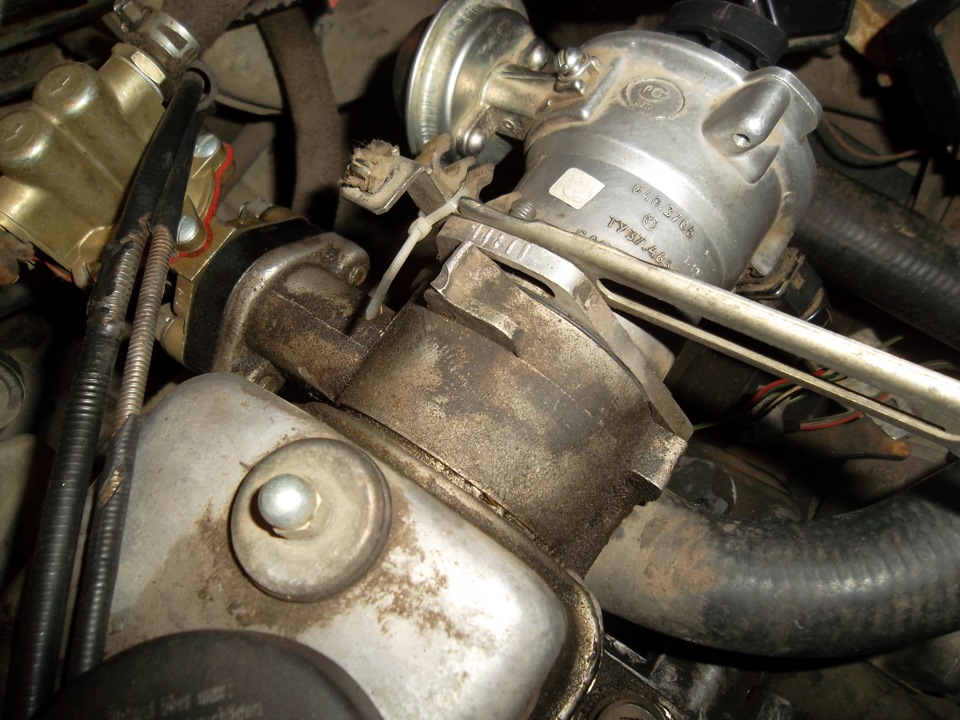

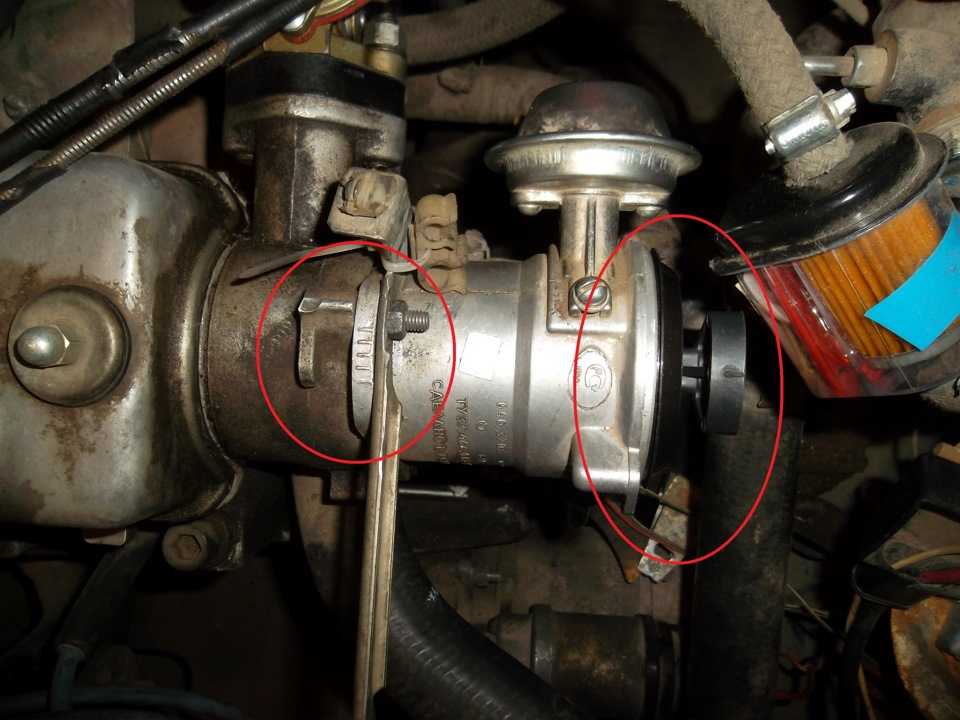

3. Если просвета нет, следующим этапом будет откручивание трех гаек фиксации устройства распределителя-прерывателя.
4. Далее, необходимо демонтировать резиновую пробку из картера коробки передач. За ней расположено смотровое отверстие маховика. Также необходимо отсоединить кабель первого цилиндра от крышки распредвала.
5. Теперь включается в работе стробоскоп — он подсоединяется вместо отключенного кабеля, а также к АКБ. Когда вы заведете двигатель, устройство станет посылать сигналы в такт работы маховика. Вам необходимо вращать распредвал до того момента, пока метка не совпадет с той, которая находится на маховике. При выставлении метки после подключения стробоскопа ее необходимо зафиксировать. Чтобы проверить метку в соответствии со схемой, произведите диагностику ее положения. Если риски на маховике и коленвале совпадают, то это свидетельствует о том, что настройка зажигания на карбюраторе прошла успешно (автор видео — Дмитрий).

Регулировка зажигания по лампочке

Если стробоскоп не включается или у вас его попросту нет, то неисправность коммутатора или другого элемента, которая привела к необходимости регулировки, может быть решена с помощью лампочки. Кстати, неисправность коммутатора для многих является проблемой. Итак, для выставления момента искры на модуле вам потребуется обычная лампа на 12 вольт. Сама процедура заключается в установке момента модуля путем ослабления фиксатора регулятор момента появления искры.

Процедура осуществляется следующим образом:

1. Чтобы правильно выставить момент искры на модуле ДВС с карбюратором, с помощью специального ключа необходимо провернуть коленчатый вал до совпадения рисок. Ели такого ключа у вас нет (необходим именно специальный ключ), то установите четвертую передачу на автомобиле и двигайте его до того момента, пока эти метки не совпадут.
2. Вам требуется подсоединить подготовленную лампу к проводу, который связывает трамблер с катушкой. Используя второй провод, необходимо подключить лампу к массе.
3. Теперь можно подсоединить центральный кабель к массе транспортного средства, то есть к кузову авто. На корпусе трамблера следует ослабить винты фиксации, после чего активировать зажигание — если проблем нет, то лампа загорится.
4. Далее, чтобы правильно выставить искру на модуле, следует вращать корпус вправо до того момента, пока лампа не погаснет. Когда лампа погаснет, начните проворачивать трамблер влево. Остановиться необходимо только тогда, когда лампочка загорится. Постарайтесь больше не двигать устройств, просто затяните винты корпуса. Схема настройки искры на карбюраторе с помощью лампы позволяет решить проблему регулировки своими руками, при этом вам не нужно будет тратиться на прибор. В принципе, справиться с такой задачей сможет любой автомобилист (автор видео — Наиль Порошин).

Регулировка по тахометру

Если у вас под рукой нет лампы или стробоскопа, для выставления модуля в нужное положение можно воспользоваться тахометром. Нет необходимости обладать специфическими знаниями для выполнения этой процедуры. Для ее осуществления вам потребуется напарник — один человек должен находиться за рулем авто, другой в этой время будет вращать трамблер.

Как произвести регулировку тахометром:

1. Сначала нужно включить зажигания, сделав это, следите за стрелкой тахометра.
2. В это время вам или вашему напарнику необходимо ослабить винты фиксации трамблера, устройство необходимо провернуть.
3. Когда ключ в зажигании повернется, стрелка на приборе должна резко отклониться и вернуться на нулевое значение. В тот момент, когда стрелка на приборе начнет отклоняться, прибор необходимо зафиксировать в одном положении. У многих автолюбителей не выходит произвести регулировку таким образом — у них просто нет терпения. Такая схема требует сосредоточенности и терпеливости, с первого раза осуществить ее практически невозможно.

Проверка зажигания

Как произвести проверку правильности выполнения процедуры?

Нет смысла делать это в гараже — для проверки следует выехать на ровную дорогу.

1. Чтобы проверить правильность, необходимо разогнаться до 50 км/час.
2. Затем для проверки активируется четвертая скорость, при этом педаль газа выжимается до упора.

Если после переключения передачи вы услышите, как двигатель начнет тихо детонировать, при этом звуки будут короткие, то это значит, что вы все сделали правильно. Если зажигание выставлено слишком позднее, об этом будет свидетельствовать отсутствие звуков при наборе скорости. При слишком раннем зажигании звуки будут достаточно громкими.

 Загрузка …

Видео «Как с помощью мультиметра проверить систему зажигания»

Подробнее о процессе проверки вы сможете узнать из видео ниже (автор видео — Рамиль Абдуллин).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Как выставить зажигание на ваз 2109 своими руками

Вы решили продать свой автомобиль здесь mycar.kz? И решили привести свой автомобиль перед продажей в порядок, тогда в этой статье поговорим о регулировке зажигания на ваз 2109.

Содержание статьи

Конструкция зажигания и принцип действия

Конструкция зажигания действует по такому принципу: для выработки искры проворачивается коленвал двигателя. Вместе с ним прокручивается и распредвал. Датчик передает сигнал коммутатору, катушка соединяется с общим приводом и вырабатывается искра, заводящая мотор.

Подготовка к настройке зажигания

Перед тем, как настроить зажигание на ВАЗ 2109, подготавливают инструменты и проделывают некоторые манипуляции.

1. Для карбюраторных автомобилей:

• Завести и прогреть автомобильный двигатель;
• Авто устанавливают на ручной тормоз, под задние колеса поставить опоры, чтобы машина не поехала назад.
• Осматривают все элементы системы, особое внимание уделяют распределителю.

2. Для инжекторных моделей подготовка такая же. Перед настройкой необходимо проверить модуль искрообразования на исправность. Часто именно он выводит систему из строя.

Для наладки зажигания потребуется следующий инструментарий:

• Отвертки;
• Стробоскоп, для более точной настройки;
• Ключи на 10 мм;
• Тахометр.

Как правильно выставить зажигание на ваз 2109

Настройка для карбюраторных ВАЗ 2109 выполняется по следующим пунктам:

1) Нужно завести двигатель автомобиля, довести частоту его вращения до 800 об/мин. Шлицевой отверткой отрегулировать винт, который отвечает за топливо в карбюраторе, и установить холостые ходы.

2) Машина заглушается после установки холостого хода и набора нужного количества оборотов.

3) От пустотного корректора отсоединяется шланг, его перегибают посередине, и заглушают винтом нужного размера.

4) Подключается стробоскоп стороной «+» к знаку «+» вывода АКБ. Соответственно минус подключают к минусу.

5) Провод свечи отсоединяют от гнезда первого цилиндра.

6) В освободившееся гнездо вставляют устройство датчика стробоскопа, а к нему присоединяют провод с высоковольтным напряжением.

7) Далее демонтируют заглушку коробки сцепления.

8) Включают зажигание, двигатель заводят. Поток света от стробоскопа, постоянно меняющийся, направляют в люк картера системы сцепления.

9) При частом мигании света будет казаться, что метка на маховике не двигается. Если зажигание правильно отрегулировано, то она (метка) будет располагаться между отметкой на шкале и технологической выемкой.

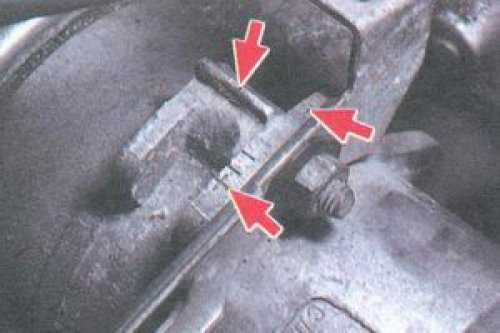

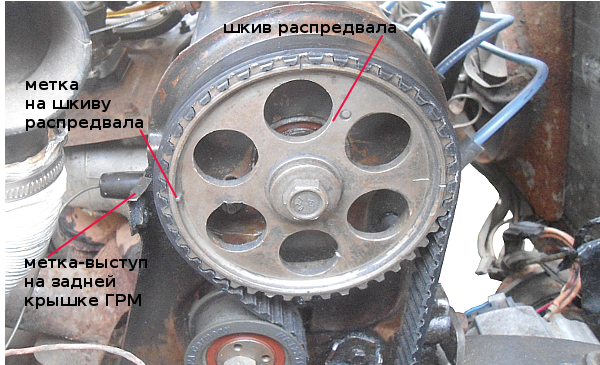

Метки зажигания на ВАЗ 2109

Если метка находится в правильном положении, то работу можно закончить. Если же нет, то настройку продолжают.

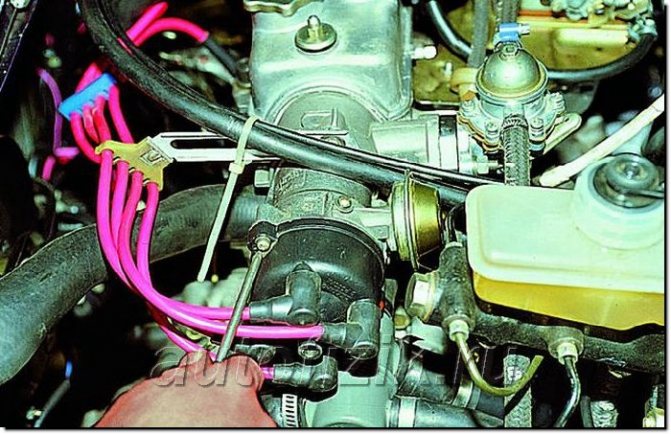

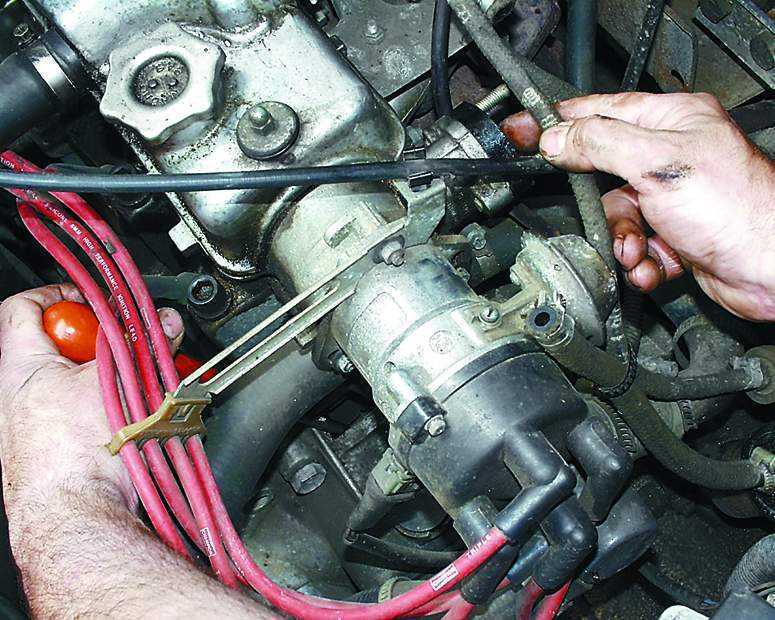

• Берут накидной ключ, и ослабляют закрепляющие гайки распределителя зажигательной системы.
• Проворачивают распределитель вправо – для увеличения угла зажигания, влево – для уменьшения.
• К пустотному корректору подсоединяют трубку, затем проверяют верность отладки зажигания. Если после проделанных процедур наладка остается неправильной, работу продолжают.

Как настроить зажигание на ВАЗ 2109 инжекторных моделей

ВАЗ 2109 с инжектором оборудован электронным модулем системы зажигания. Т.е. настраивание происходит программированием и перепрошивкой управляющего блока. Без специализированной аппаратуры отрегулировать систему невозможно.

Налаживание зажигания при помощи стробоскопа

Наладку и проверку угла зажигания производят на холостых ходах. Количество оборотов коленвала должно быть в диапазоне 800 – 900 об/мин.

• Мотор прогревают до 90 С.
• Частота вращений коленчатого вала 800 – 900 об/мин. Если частота становится выше – проводят проверку карбюраторного ТВС.
• Вакуумную трубку отсоединяют от штуцера и заглушают двигатель.
• Трубку загибают посередине винтом, затем откручивают закрепляющие гайки распределителя-прерывателя.
• Из картера КПП извлекают пробку из резины. Здесь находится отверстие маховика для осмотра.
• Провод цилиндра отсоединяют от крышки вала, на его место присоединяют стробоскоп.
• Заводят авто. Устройство (стробоскоп) будет посылать сигналы маховику.
• Вал-распределитель вращают до тех пор, пока отметка на риске не совпадет с отметкой на маховике.
• Метку помечают. Если отметка на маховике совпадает с меткой на шкиве коленвала, то значит настройка правильная.

Как настроить зажигание на ВАЗ 2109 по лампе накаливания

Для отладки зажигания с помощью лампы накаливания потребуется ключ на 10 мм, и лампочка на 12 Вольт.
Регулировка зажигания происходит за счет ослабления креплений датчика системы искрообразования.

Порядок настройки с лампочкой следующий:

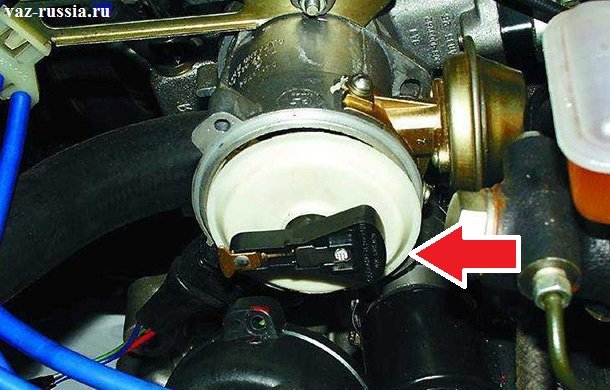

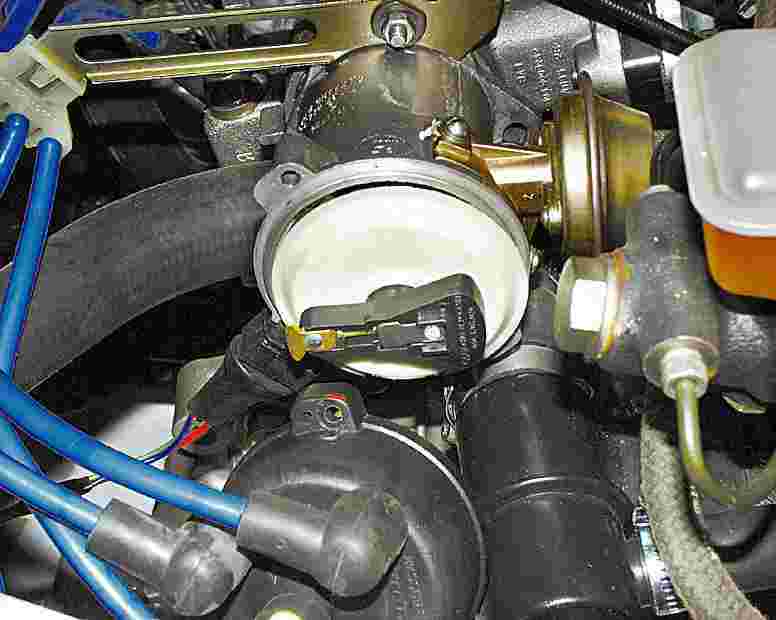

1) Коленчатый вал поворачивают ключом до того момента, пока не совпадут метки. Если ключа нет, то можно поставить четвертую скорость на холостых ходах и толкать машину до совпадения меток.

2) К кабелю, который соединяет прерыватель и катушку зажигания, подключают лампу.

3) При помощи других двух проводов лампочку подключают к массе ВАЗ 2109.

4) Болты на распределителе ослабляют и заводят машину. Лампа накаливания должна загореться.

5) Корпус трамблера поворачивают вправо до того момента, когда лампа потухнет. После — корпус плавно крутят влево. После загорания лампочки – останавливаются.

6) Закручивают крепежные гайки корпуса.

Этот способ более всего подходит для самостоятельной настройки системы искрообразования.

Настройка меток по тахометру

Для того, чтобы настроить зажигание данным способом, нужно два человека. Один будет находиться в яме и вращать трамблер, второй будет находиться в салоне авто.

Настройка по тахометру происходит следующим путем:

• Включают зажигание и следят за стрелкой прибора.
• Человек, находящийся в яме, амортизирует крепежные гайки и болты трамблера и проворачивает его.
• Ключ зажигания поворачивают, показатель тахометра скачком уходит и возвращается на отметку 0.
• Если трамблер остался в том расположении, в которое его повернули, когда стрелка прибора отклонилась – означает, что наладка конструкции зажигания прошла верно.

Как проверить зажигание

Машину выкатывают на дорогу, разгоняют его до скорости 50 км/ч. Затем включают четвертую передачу скорости и выжимают до конца педаль газа.

Если при этих манипуляциях появились тихие и короткие звуки, то значит регулировка зажигания прошла успешно.

Если детонационные звуки отсутсвуют при наборе скорости, или они слишком громкие – настройку необходимо повторить.

Когда необходимо регулировать систему зажигания

Налаживание угла опережения зажигания возможна только по отметкам коленвала и вала-распределителя. При замене ГРМ (газораспределительного механизма), необходимо регулировать систему зажигания.

В инструкции по ремонту ВАЗ 2109 указано, что замена ГРМ производится при автопробеге каждых 60 тыс. км. Но специалисты автосервисов рекомендуют проводить настройку каждые 40-45 тыс. км.

Ремень же подлежит осмотру каждые 15 тыс. км. Для своевременного выявления дефектов (потертости, порывы, трещины, замасливания). При нахождении какого-либо из них ремень заменяют на новый.

Если ремень сорвало в авто, с объемом двигателя 1,5 л, то сгибания клапанов не будет. Если мотор меньшего объема, то клапаны или сорвет, или погнет. Починка займет гораздо больше времени.

Отличие систем зажигания на карбюраторах и инжекторах

В автомобилях с карбюраторной конструкцией искрообразования за момент зажигания отвечает трамблери катушка.

В инжекторных моделях ВАЗ 2109 зажигание производится электронным модулем, в строение которого входит две катушки и электронное управление.

В отличие от карбюраторной системы, в электронной версии нет необходимости устанавливать опережение момента зажигания – за это отвечают датчики цилиндров.
