Почему плохо дает зарядку на ваз 2107

Болты на клеммах аккумулятора должны быть закручены максимально надежно.

Но перед этим считаю необходимым поговорить о мерах предосторожности и определенных правилах, которые нужно соблюдать при проверке генератора для того чтобы не повредить его.

При включении зажигания не загорается контрольная лампа, контрольные приборы не работают.

Напряжение упадет до уровня 13,3 — 13,8 В.Если это так, то у вас хороший аккумулятор и исправный генератор.

Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно.

Итак суть проблемы: приехав сегодня домой решил проверить как работает гена, устройством Black & Decker BDSBC10A.

При работе генератора слышен повышенный шум. При включенном зажигании если лампочка светится, то щетки и обмотка возбуждения скорее всего в норме (ну разве что межвитковое в роторе или короткое, но тогда лампочка горит ярче). Вот поэтому вы должны хоть маломальски знать как с помощью обыкновенного тестера можно проверить диоды в генераторе.

Напряжение питания на клеммах аккумулятора должно быть в пределах 12,6 ….

При повреждении этой системы — батарея заряжаться не будет, либо, если стабилизатор не выключится — аккумулятор может закипеть и выйдет из строя.

Для этого нужно обязательно снять весь диодный мост с генератора, вытащить его и положить на стол.

Как только напряжение на входе «Б» становится ниже нижнего предела напряжения регулирования РН (скажем — 13.5 вольта), регулятор начинает подавать ток на обмотку возбуждения генератора. Величина напряжение не должна измениться более чем на 0.5В.

Если сопротивление не показывает совсем, то в обмотке обрыв. Необходимо осмотреть и поправить контакты, а также проверить, хорошо ли соединен корпус регулятора с массой через крепежные винты. Это происходит потому, что аккумуляторная батарея была разряжена до нуля и нужно время на его подзарядку.

Аккумуляторные батареи содержат ядовитую и чрезвычайно агрессивную кислоту. Кроме того, нельзя допускать отсоединения аккумулятора от сети при работающем двигателе и отключенных Потребителях.

Ладно, если заряд от генератора идёт низкий, и вы просто посадите аккумулятор и заглохните на трассе. В некоторых автомобилях надо внимательно следить за затяжкой проводов на клеммах амперметра, через который проходит электрическая цепь.

Вообще может выбить таблетку на генераторе. не рекомендуется. Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. Любое иное поведение этого индикатора сигнализирует о наличии неисправностей. Так что, вопреки расхожему мнению, свечение лампочки «нет зарядки» свидетельствует скорее об исправности реле-регулятора и о проблемах с диодным мостом или статором. Для пайки применяют припой ПОС-40. После пропитки статора лаком ГФ-95 лаку нужно дать стечь в течение получаса и просушить статор 10 ч в сушильном шкафу.

Часто бывает так, что где то есть замыкание или плохие контакты, но это уже материал для отдельной статьи. Она должна быть не меньше 4,5 мм.

В любом автомобиле, в том числе и в ВАЗ 2107, невозможно обойтись без электрического тока. Каждый узел, запитанный от аккумуляторной батареи, имеет разное потребление энергии, и силу тока. Но, при таких перепадах напряжения, двигатель не смог бы работать стабильно и слажено, поэтому, чтоб по максимуму выровнять силу тока, используют регулятор напряжения.

Назначение

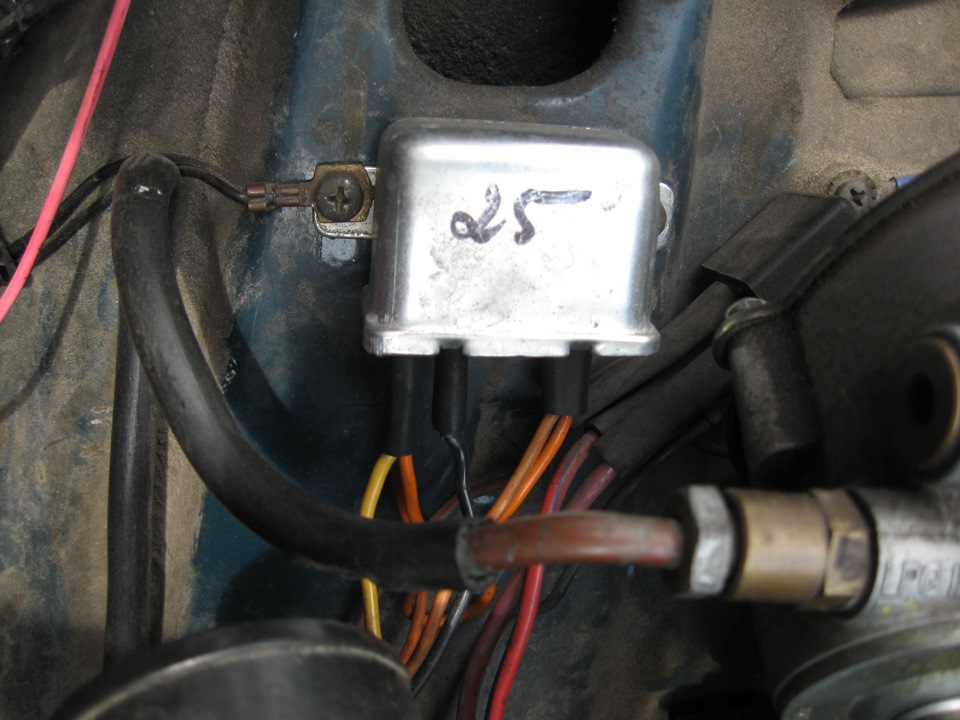

Регулятор напряжения на автомобиле ВАЗ 2107, находится в подкапотном пространстве, на правом крыле, рядом с реле ближнего и дальнего света. Его предназначение – стабилизировать энергию, под максимально допустимую для всех электроприборов.

Если генератор будет работать без данного устройства, то в электрической цепи, сила тока будет колебаться в диапазоне от 10 до 30 Вольт. Учитывая то, что все приборы рассчитаны на 12 – 15 Вольт, можно сделать только один вывод: без регулятора, все приборы сгорят практически мгновенно. Помимо этого, будет плавится проводка, и возможно произойдет замыкание, или того хуже, возгорание автомобиля.

Для того, чтоб избежать таких неприятных последствий, на всех автомобилях ВАЗ, в том числе и на модели 2107, устанавливается реле, отвечающее за отсутствие колебания напряжения.

Конструкция и принцип работы

Регулятор напряжения может быть нескольких типов: контактный, электронный и трехуровневый. Контактное реле регулятора можно упустить, так как оно, уже давно не используется на автомобилях ВАЗ.

На сегодняшний день, наибольшую популярность имеет регулятор напряжения электронного типа. Его конструкция, включает в себя обмотку, состоящую из 1300 витков провода. В процессе работы, она намагничивает металлический сердечник.

Заводской показатель сопротивления, в данном реле, равен 17 Ом. Если при проверке специальным прибором, уровень сопротивления будет ниже или выше, то это означает, что внутри реле происходит замыкание.

Основной составляющей устройства, отвечающего за стабилизацию напряжения, являются резисторы. Во время работы, в них происходит коммутация. Их устройство предусмотрено таким образом, чтоб выдерживать перепады напряжения до 80 Ом.

Исключением является трехуровневый регулятор. Он устанавливается отдельно от электронного реле, вместо щеток генератора. Для того, чтоб закрепить и подключить данное устройство на ВАЗ 2107, нужно просверлить небольшое отверстие в кожухе генератора. Провода, идущие от устройства, нужно просунуть в это отверстие, и подсоединить их таким образом, чтоб трехуровневый регулятор и блок управления ним, расположенный на массе кузова, получали питание от одного источника.

У многих может возникнуть такой вопрос: «почему данный аппарат, получил название «трехуровневый»?» Ответ прост: при его работе, выделяют три штатных режима работы: минимальный (13,72 В), средний (14,26 В), и максимальный (14,75 В).

Трехуровневый тип, отличается от электронного, своим предназначением. На ВАЗ 2107, существует такая проблема, как: во время морозов, аккумулятор не держит заряд, а генератор не заряжает его. Так вот, для того, чтоб устранить данную проблему, используют регулятор такого типа.

Итог

Поскольку, ВАЗ классика уже довольно устаревшие, проблем с проводкой и перепадами напряжения Вам не избежать. Так вот, для того, чтоб не было потом серьезных последствий, используйте регуляторы напряжения.

Причем, для нормально работы двигателя, как в мороз, так и в жару, рекомендуют устанавливать сразу два варианта устройства: трехуровневый и электронный. Тогда, Ваш автомобиль, вовсе не будет иметь проблем с пропавшей искрой, или перегоревшими узлами.

В автомобиле источников энергии два. Аккумуляторная батарея и генератор. Причём генератор является главным, так как способен заряжать аккумулятор во время движения. В самых крайних, отчаянных случаях энергией аккумулятора можно пользоваться. По разным оценкам, в самом оптимистичном случае на аккумуляторе можно по ровной дороге проехать около 100 км. При этом не должны быть включены фары, отключена печка, и, желательно, температура окружающего воздуха должна быть невысокой, а скорость — постоянной, чтобы не включался вентилятор радиатора. И аккумулятор при этом будет полностью заряжен. Только в этом случае вся энергия пойдёт в «искру».

Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда АКБ, причин может быть множество.

Начнём с генератора. На ВАЗ 2107 (карбюратор), стоит генератор переменного тока (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это синхронный трёхфазный двигатель.

Причины, при которых нет зарядки аккумулятора, могут быть общие, независимо от того стоит ли у вас карбюратор или инжектор. Рассмотрим причины, когда виноват генератор, то есть на его выводах отсутствует напряжение. Это может произойти потому, что перегорели выпрямительные мосты (диодные), обмотка и многие другие причины.

На ВАЗ 2107 (инжектор) установлен восьмёрочный генератор 5142.3771. Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдаёт больший ток, не 55 А, а около 80-90 А в час, так как инжектор требует большего расхода электроэнергии, он более современный и обладает большей удельной мощностью. На рисунке изображён генератор, дающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Прежде, чем утверждать, что зарядка пропала именно в генераторе ВАЗ 2107, проверьте:

• Если на генераторе есть входящее напряжение, то это ещё не доказывает, что повреждён именно он и нет выходящего тока. Ведь к обмотке возбуждения генератора ток подводят диоды. В таком случае на приборной панели будет гореть лампа заряда аккумулятора.
• Стоит также замерить тестером напряжение в сети. Если оно ниже 12 В, то, скорее всего, где – то случилось короткое замыкание, и в таком случае может интенсивно греться проводка.
• Следует проверить ремень генератора, точнее, его натяжение. Если он натянут слабо, то вместо того, чтобы приводить в движение ротор генератора, ремень скользит по нему сам, так как нет контакта.
• Вышло из строя реле зарядки генератора. Об этом нужно поговорить особо.

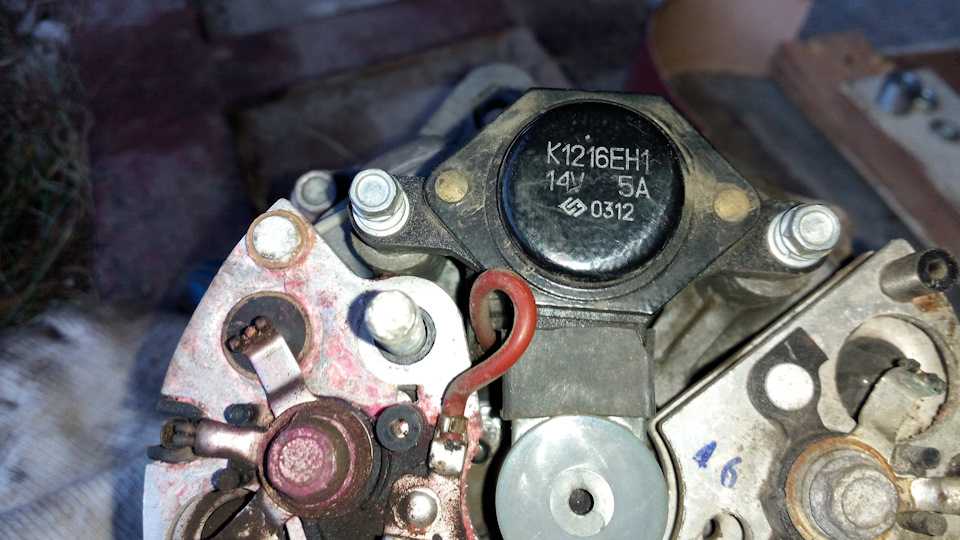

Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе с механизмом щёток, и его задача – стабилизировать напряжение на выходе. Несколько лет назад встречались реле, которые были вштампованы в печатную плату, и находились под панелью приборов, были неразборными. На рисунке реле указано стрелкой. В обиходе из – за характерной формы его называют «таблеткой».

Теперь с развитием микроэлектроники печатную плату с успехом заменяет полупроводниковое реле. Размеры стали меньше, и нет проблем с установкой.

Как проверить, исправно ли реле зарядки?

Для этого:

• открываем капот;
• заводим двигатель;
• С помощью вольтметра замеряем напряжение на клеммах аккумулятора, которое, естественно, является выходным с генератора. Если напряжение будет выше 14,8 В или меньше 13,2 В, колебаться, выходя за эти пределы – неисправно реле зарядки.

Какие причины могут вывести из строя реле зарядки?

Всего две, не считая грубых поломок корпуса генератора:

• «плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
• Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

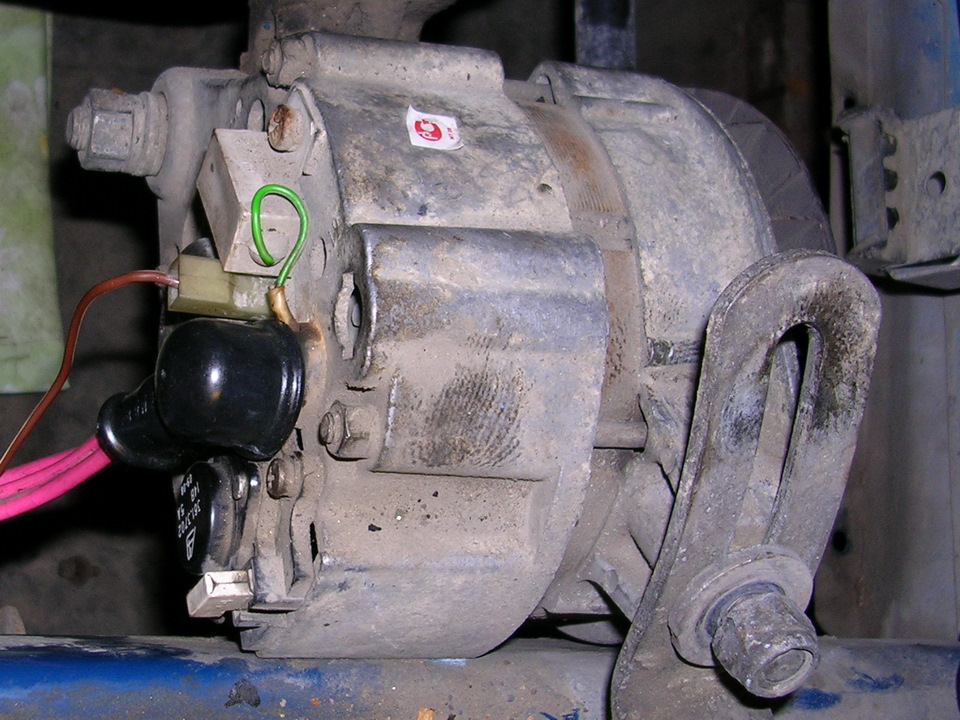

Реле зарядки находится на генераторе, на его задней крышке, и, какой бы формы и цвета не была «таблетка», из корпуса генератора к нему выходит жёлтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Самое неприятное что может случится с автомобилем это поломка в пути. Данная ситуация может заставить понервничать даже опытных автолюбителей, Вы спокойно едите к себе домой после тяжелого трудового дня и на полпути внезапно двигатель автомобиля глохнет. Ваша рука тут же тянется к замку зажигания, поворачиваете ключ, но вместо звука работающего стартера Вы слышите гробовую тишину, и только лампочки на приборной панели меняют интенсивность свечения. Если ваш автомобиль подает похожие «сигналы», то скорее всего виновником непредвиденной ситуации является отсутствие заряда аккумулятора.

Работа системы подзарядки в штатном режиме

Во время запуска двигателя происходит разряд аккумуляторной батареи, и для того что бы восстановить потраченную энергию в автомобиле устанавливают генератор. При нормальной работе генератора и регулятора напряжения, в электрическую сеть автомобиля поступает постоянное напряжение которое колеблется от 13.6 до 14.2 В. Ниже приведена принципиальная схема электроснабжения «классики»:

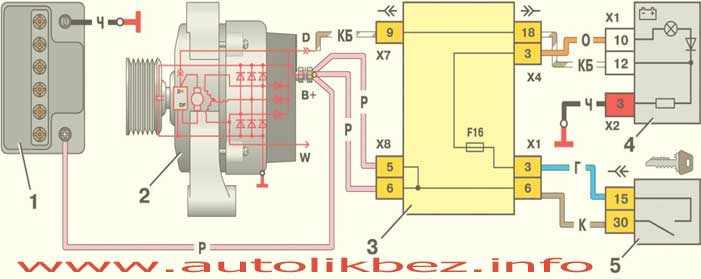

Работает данная схема так:

Когда твердая рука водителя поворачивает ключ зажигания, напряжение от аккумуляторной батареи поступает на катушку реле зажигания поз. 14. В следствии возникновения электромагнитного поля контакты реле замыкаются и напряжение через плавкий предохранитель поз. 10.

При исправной и заряженной аккумуляторной батареи данное напряжение равно 12 Вольтам. Если с предохранителем все нормально напряжение подается в бортовую сеть автомобиля и дальше делится между потребителями. Но нас интересует только цепь генератора и контрольная лампа зарядки аккумулятора, поэтому подробно опишем данные цепи.

Итак, напряжение попало на контрольную лампу заряда аккумулятора, которая при условии, что генератор не крутится (или не работает) должна гореть. Дальше напряжение поступает на клемму Ш5 и пройдя через монтажный блок поз. 10 поступает на клемму Ш10 (на рисунке верхний разъем). С разъема Ш10 напряжение поступает на клемму «61» которая находится непосредственно на генераторе. С клеммы «61» напряжение поступает на два потребителя:

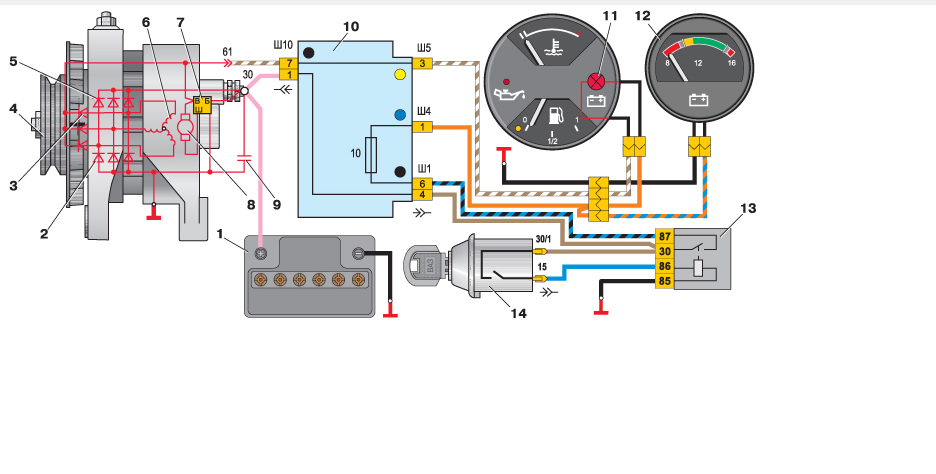

1 -регулятор напряжения
2- собственно сам генератор

После того, как на обмотку возбуждения подано питание генератор запускается. В зависимости от частоты вращения коленчатого вала будет меняться фазовое напряжение которое поступает на диодный блок.

При достижении напряжения в 12 Вольт (на выходе с диодного блока) напряжение на контактах контрольной лампы выравнивается, и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение, превышающее 12 Вольт, которым аккумуляторная батарея и заряжается.

Симптомы, сопровождающие отсутствие нормального заряда аккумулятора

Первым индикатором того что система подзарядки АКБ дает сбой является постоянное или периодическое горение контрольной лампы (при условии, что частота вращения коленвала не ниже 800 об/мин). Вторым индикатором по работе которого можно судить о исправной системе является стрелка вольтметра.

Если стрелка вольтметра при заведенном двигателе находится ниже зеленного диапазона — то берем тестер и проводим ручную диагностику. К сожалению, в отечественных автомобилях семейства ВАЗ «классика» как правило проводка и цепь контрольной лампы с вольтметром находится в удручающем состоянии, поэтому для исключения неожиданных поломок мы рекомендуем самостоятельно с помощью тестера проверять работу генератора.

Кстати, проверка работы с помощью генератора при помощи обычного тестера является самым надежным способом проверки работоспособности генератора и цепи зарядки АКБ.

Итак, берем в руки мультиметр (тестер) и открываем капот нашего автомобиля. Наша цель замерить напряжение на клеммах АКБ при работающем двигателе, при нормальной работе оно должно находится в диапазоне 13.5…14.2 Вольта.

Еще раз напоминаем, для того что бы избежать повреждения электронных компонентов автомобиля ЗАПРЕЩАЕТСЯ отсоединять клеммы от АКБ при работающем двигателе.
Если в процессе диагностики Вы обнаружили проблемы с подзарядкой АКБ, то переходим к следующему разделу нашей статьи.

Устраняем неисправность

Наиболее распространенной проблемой которая может привести к неполному заряду АКБ является банальное окисление клемм или места подсоединения кабеля к массе автомобиля. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контактов. Если напряжение по-прежнему не «вернулось» продолжаем поиски.

Этап второй . С помощью того же тестера замеряем напряжение на «30» клемме (плюсовой щуп на клемму, минусовой на кузов автомобиля) если измеренное напряжение сильно отличается от значений, полученных на клеммах аккумулятора, то проблема кроется или в окислении самой клеммы «30» или нарушена проводка соединяющая генератор и АКБ.

Этап третий. Часто можно встретить ситуацию, когда лампочка «заряда» не горит, напряжение на клеммах АКБ в норме, стрелка вольтметра находится на своем положенном месте, но при этом АКБ очень быстро разряжается. Причиной данной поломки кроется в прослабленном ремне генератора. Следовательно — проверяем натяжение ремня генератора, при прикладывании усилия в 10 кгс ремень не должен прогибаться более чем на 17мм.

Этап четвертый . После многолетней службы, щетки генератора истираются практически в «ноль» поэтому если Вам не помогли советы, описанные выше, проверяем длину щеток, если их длина менее 5 см — меняем щеточный узел в сборе.

Этап пятый . Проверка диодов, с помощью тестера проверяем целостность полупроводниковых диодов.

Этап шестой . Проверка обмоток генератора.

При включении зажигания не горит лампа аккумулятора авто

При включении зажигания не горит лампа аккумулятора

Если при включении зажигания не горит лампа аккумулятора, то это повод для проведения полноценного тестирования своего авто. Проблема этого типа является довольно распространённой, с ней сталкивается практически каждый опытный автомобилист.

Опасность данной неисправности в том, что поломка может произойти где-нибудь вдалеке от людных мест, ночью зимой. Тогда осуществить ремонт или замену повреждённой детали окажется не так и просто.

Про лампочку аккумулятора

Содержание

• 1 Про лампочку аккумулятора
• 2 Причины из-за чего не горит индикатор
  • 2.1 Разрядка АКБ
  • 2.2 Перегорание индикатора
  • 2.3 Если виновник – предохранитель
  • 2.4 Проблемы в цепи

Лампочку аккумулятора правильнее называть индикатором работы генератора. При его загорании после половины оборота ключа зажигания, можно сделать вывод, что всё в порядке. Однако если лампочка загорается в ходе движения машины, явно генератор не работает, а бортовая сеть питается от АКБ. Если такое происходит, то это повод заехать в ближайший автосервис.

При включении зажигания тускло горит лампа аккумулятора

Таким образом, индикатор должен загораться, как только водитель поворачивает ключ в замке зажигания на пол-оборота и тухнуть, как только запускается двигатель.

Но бывает и так, что лампочка не горит при включённом зажигании и отключённом двигателе. Из-за чего такое происходит, узнайте ниже.

Причины из-за чего не горит индикатор

Крайне важно уметь самостоятельно выяснять причины проблемы, а также изучить способы её устранения. На самом деле причин, из-за которых лампочка отказывает, бывает немало. Проверить, однако, придётся все варианты, чтобы прийти к единственно верному решению.

Как правило, начальных знаний автоэлектрика бывает достаточно, чтобы осуществить проверку. Как и было сказано выше, причин бывает несколько, но делятся они на две категории: безобидные и опасные.

К опасной причине, требующей незамедлительного ремонта, относится неисправность цепи или её обрыв. Что касается безобидных причин, то это банальное перегорание лампочки, разрядка аккумулятора и т.д.

Наряду с этим, одна и та же причина может превратиться из безобидной в опасную. И это важно понимать.

Разрядка АКБ

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Не горит лампочка аккумулятора при включении зажигания

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Перегорание индикатора

На щитке приборов присутствует лампочка аккумулятора, которая может просто перегореть со временем. Это простая поломка, но и она не всегда бывает такой безобидной, как кажется на первый взгляд.

Дело в том, что если не заменить лампочку вовремя, можно не заметить проблему с генератором. Это, в свою очередь, приведёт к разрядке батареи в самый ответственный момент (на дороге остановились, заглушили двигатель, зашли в магазин на минуту, машина не заводится).

Не загорается лампа аккумулятора при включении зажигания

Важно иметь в виду также конструктивные особенности автомашины конкретной модели. К примеру, на некоторых авто генерирующие устройства имеют встроенное сопротивление, что позволяет вырабатывать энергию даже при сгоревшем индикаторе. А на других – за контроль генератора отвечает только лампа аккумулятора, индикатор заряда. При перегорании лампочки генератор априори перестаёт вырабатывать напряжение.

Примечание. К таким автомобилям относятся наши ВАЗы и большая часть иномарок старого образца. Чтобы защититься от ситуации с разряжённым АКБ на дороге, владельцам этих машин следует держать под рукой запасную лампочку.

Если виновник – предохранитель

Часто причиной того, что не включается лампочка аккумулятора, становится защитный элемент. Он просто перегорает, и одновременно это сказывается на нескольких приборах. Расположен предохранитель в «чёрном ящике», а найти его можно, если изучить схему, указанную на крышке монтажного блока.

Совет. Чтобы проверить предохранитель было легче, рекомендуется извлечь его и поставить другой, заведомо исправный. Если лампочка и другие приборы, зависимые от этого предохранителя начнут работать, значит, нужна замена.

Почему горит аккумулятор при включении зажигания

Другой способ тестирования предохранителя – замер сопротивления мультиметром. По сути, предохранитель представляет собой обычный провод конкретной толщины, зависящей от значения тока, напряжения, проходящего через данную цепь. Диаметр предохранителя подбирается так, чтобы при увеличении силы напряжения выходил из строя защитный элемент, т.е, предохранитель. Это даёт возможность избежать замыкания во всей цепи защищаемых объектов.

Проверка мультиметром предохранителя сводится к таким действиям:

• Проверке тока на ножках предохранителя;
• Измерения силы напряжения в цепи;
• Определение сопротивления.

Что касается прибора, то на нём устанавливают предел измерения (около 20 В). Такое значение вполне достаточно для бортовой сети автомобиля, равное 12 В. Далее в работу включается электрооборудование, цепи которого этот самый предохранитель защищает. Один вывод тестера соединяется с кузовом автомобиля (массой), другой – к ножке предохранителя.

Что касается результатов измерений:

• Предохранитель можно считать исправным, если на обеих его ножках есть напряжение;
• То же самое нельзя сказать, если ток имеется только на входе;
• Если на обеих ножках предохранителя напряжение полностью отсутствует, это тоже признак неисправности.

Проблемы в цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

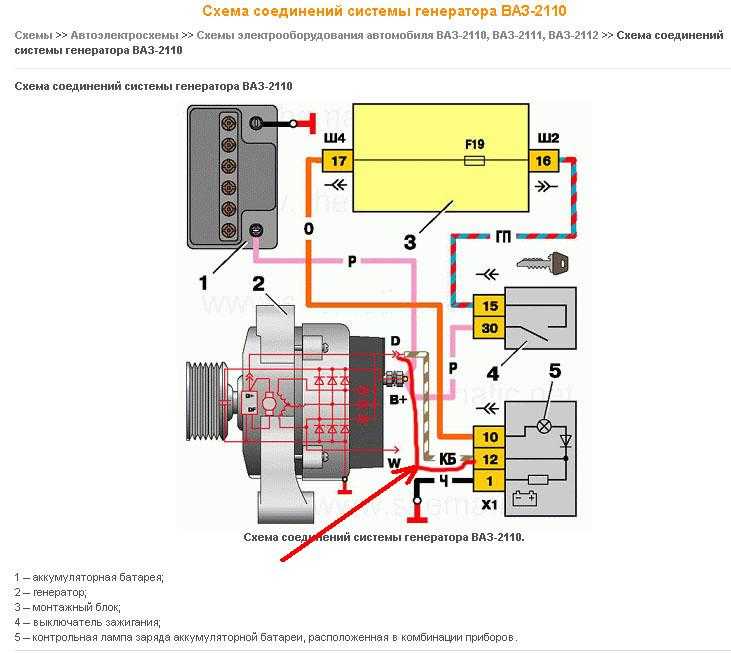

Схема пуска

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет.

Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле.
