Предохранители шевроле эпика и блоки реле с подробным описанием схем. Предохранитель прикуривателя.
ШевролеКомментарии: 15Chevrolet Epica — среднеразмерный седан выпускался в 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году. Дизельные версии на российский рынок официально не поставлялись. В нашей статье представлена информация о всех блоках реле и предохранителях шевроле эпика с описанием схем.
Содержание
- 1 Блок с предохранителями в салоне эпика
- 2 Блоки с предохранителями и реле в моторном отсеке
- 2.1 Основной блок реле и предохранителей
- 2.2 Дополнительный блок для дизельных Chevrolet Epica
- 2.3 Блок предохранителей блока переключателей со встроенной логикой
- 3 Дополнительная информация
- 4 Руководство по обслуживанию и эксплуатации
Блок с предохранителями в салоне эпика
Он находится с левой стороны в торцевой части приборной панели.
На обратной стороне крышки представлена оригинальное описание предохранителей.

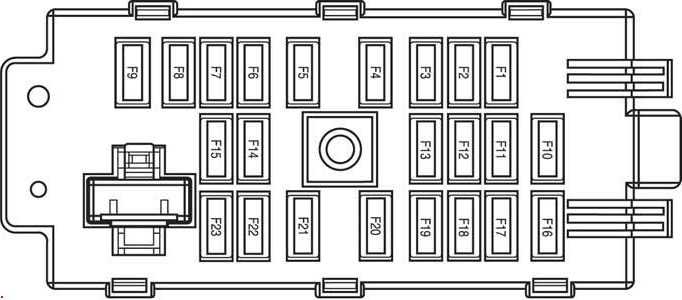

Общая схема
Описание
| F1 | 10 | CLUSTER2 | Комбинация приборов, блок информационного дисплея, LCM, модуль RKE, ТСМ, переключатель PNP |
| F2 | 25 | WIPER | Переключатель стеклоочистителя/ стеклоомывателя, электродвигатель стеклоочистителей, блок датчика дождя |
| F3 | 15 | ECU | Не используется |
| F4 | 10 | HVAC | ISU, реле вентилятора, переключатель MTC/FATC, привод выбора режима, привод рециркуляции |
| F5 | 10 | CLOCK | Переключатель переднего плафона освещения салона/ люка в крыше, LCM, цифровые часы |
| F6 | 10 | RADIO | Аудиосистема, модуль навигации |
| F7 | 20 | HEATING MAT | Выключатель ковриков с подогревом – водителя/ пассажира |
| F8 | 20 | AUDIO | Аудиосистема |
| F9 | 10 | CLUSTER1 | Комбинация приборов, переключатель MTC/FATC, цифровые часы, блок информационного дисплея, LCM, выключатель вставленного ключа, модуль RKE |
| F10 | 10 | SDM | SDM |
| F11 | 10 | AIR BAG | Контрольная лампа подушки безопасности/ непристегнутого ремня безопасности пассажира, датчик PPD |
| F12 | 10 | SPARE | Запасной |
| F13 | 10 | LCM | LCM |
| F14 | 20 | CIGAR | Дополнительная розетка, прикуриватель |
| F15 | 20 | SUB WOOFER | Динамик сабвуфер |
| F16 | 15 | B/UP LP | Рычаг переключателя передач, переключатель PNP, выключатель заднего хода, зеркало отсека ECM, тормозной выключатель, комбинация приборов |
| F17 | 15 | U/H J/B | ЕСМ, модуль топливного насоса, автоматическая КП в сборе с главной передачей, датчик MAF |
| F18 | 10 | BCM | ISU, переключатель стеклоочистителя /стеклоомывателя |
| F19 | 10 | OSRVM | Зеркало с электроприводом – водителя/ пассажира, переключатель MTC/FATC |
| F20 | 15 | A/D CONVERTER | Не используется |
| F21 | 15 | SSPS | Модуль SSPS |
| F22 | 15 | ALDL | DLC, выключатель открытия багажника |
| F23 | 30 | ESC | Электронный блок управления тормозами |
За прикуриватель отвечает предохранитель номер 14.
Блоки с предохранителями и реле в моторном отсеке
Основной блок реле и предохранителей
Главный блок предохранителей в моторном отсеке находится рядом с резервуаром охлаждающей жидкости и аккумуляторной батареей. Закрыт пластиковой крышкой.

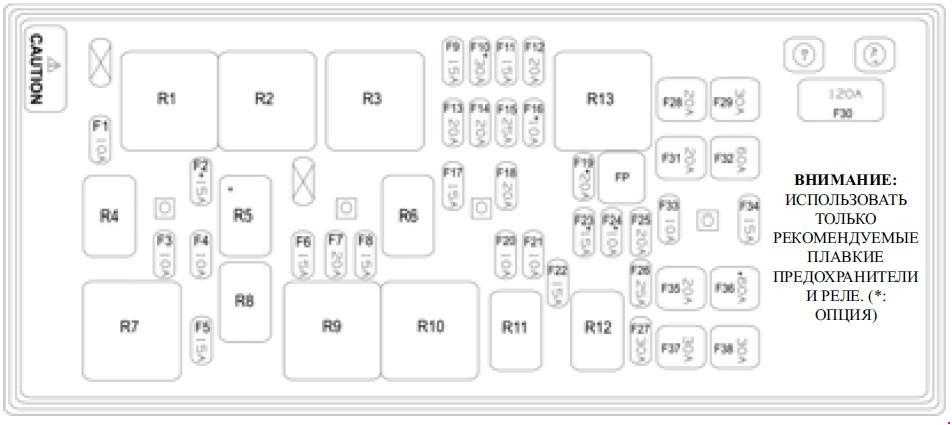

Схема расположения предохранителей и реле в блоке шевроле эпика
Расшифровка элементов

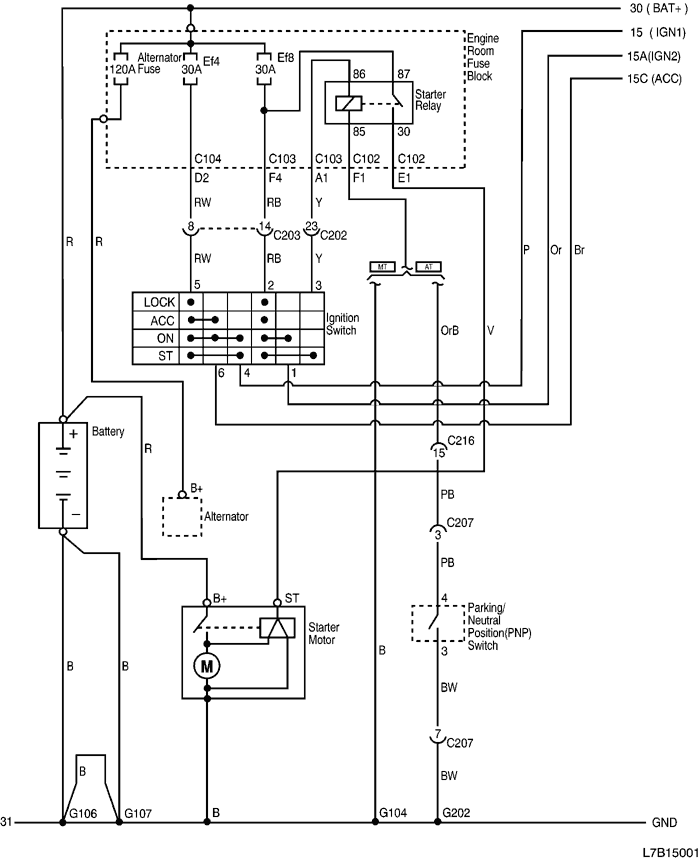

| № | А | Название | Назначение |
| Ef1 | 30 | HVAC BLWR | Реле вентилятора |
| Ef2 | 60 | BCM BATT | Блок переключателей со встроенной логикой |
| Ef3 | 60 | ABS | Электронный блок управления тормозами |
| Ef4 | 30 | IGN1 | Замок зажигания |
| Ef5 | 20 | PWR WIDW | Электрический стеклоподъемник/ выключатель запирания двери водителя |
| Ef6 | 30 401) | COOL FAN HI | Реле высоких оборотов вентилятора системы охлаждения |
| Ef7 | 20 401) | COOL FAN LOW | Реле низких оборотов вентилятора системы охлаждения |
| Ef8 | 30 | ST/IG2 | Замок зажигания, реле стартера |
| Ef9 | 15 | SPARE | Запасной |
| Ef10 | 10 | SPARE | Запасной |
| Ef11 | 20 | SPARE | Запасной |
| Ef12 | 25 | SPARE | Запасной |
| Ef13 | 30 | SPARE | Запасной |
| Ef14 | 10 | ABS WARNING | Не используется |
| Ef15 | 20 | S/ROOF | Люк в крыше в сборе |
| Ef16 | 15 | ABS | Электронный блок управления тормозами, разъем линии подачи масла в АБС |
| Ef17 | 15 | HVAC BLWR | Фара – левая/ правая |
| Ef18 | 20 | DRIVER’S PWR WIDW | Безопасный электрический стеклоподъемник в сборе |
| Ef19 | 10 | PWR MIRROR | Многофункциональный переключатель |
| Ef20 | 10 | ILLUM RT | Фара – правая, стояночный огонь – правый, задний габаритный огонь – правый |
| Ef21 | 30 | LCM | LCM |
| Ef22 | 25 | IP FUSE | Блок предохранителей на приборной панели |
| Ef23 | 20 | STOP LAMPS | Выключатель тормоза |
| Ef24 | 10 | ILLUM LT | Фара – левая, стояночный огонь – левый, задний габаритный огонь – левый, освещение номерного знака |
| Ef25 | 30 | PWR SEAT | Выключатель сиденья водителя с электрическим приводом регулировки |
| Ef26 | 20 | FUEL | Модуль топливного насоса |
| Ef27 | 15 | ECM | ECM, главное реле двигателя, автоматическая КП в сборе с главной передачей |
| Ef28 | 20 | IGN COIL | Бензин: Катушки зажигания 1~6 Дизель: – |
| Ef29 | 15 | HORN | Реле звукового сигнала |
| Ef30 | 15 | ENG2 | Бензин: Форсунки 1~6, датчик скорости автомобиля (VSS), электромагнитный клапан продувки угольного фильтра Дизель: ЭСУД, VSS, реле предпускового нагревателя PTC-1/2/3 |
| Ef31 | 20 | ENG3 | ECM |
| Ef32 | – | – | – |
| Ef33 | 15 | ENG1 | Бензин: Электромагнитный клапан EGR, генератор, ECM, электромагнитный клапан VIM, кислородный датчик, датчик CMP, датчик MAF, электромагнитный клапан вентиляции угольного фильтра Дизель: Привод регулятора наддува, датчик CMP, привод дроссельной заслонки, электромагнитный клапан рециркуляции выхлопных газов, реле нагревателя топлива, датчик WIF, контроллер свечей предпускового подогрева |
| Ef34 | 15 | FRT FOG | Реле передней противотуманной фары |
| Ef35 | 10 | LOW BEAM LT | Фара – левая |
| Ef36 | 20 | PWR AMP | Усилитель мощности |
| Ef37 | 10 | LOW BEAM RT | Фара – правая, многофункциональный переключатель |
| Ef38 | – | – | – |
| Ef39 | 10 | A/C CMPRSR | Реле компрессора кондиционера |
| Реле | |||
| R1 | Реле управления охлаждающим вентилятором | ||
| R2 | Реле вентилятора охлаждения – высокая скорость | ||
| R3 | Реле топливного насоса | ||
| R4 | Реле электромагнитной муфты компрессора кондиционера | ||
| R5 | Реле передних противотуманных фар | ||
| R6 | Реле звукового сигнала | ||
| R7 | Реле вентилятора охлаждения – низкая скорость | ||
| R8 | Реле ближнего света | ||
| R9 | Главное реле | ||
| R10 | Реле стартера | ||
| R11 | Реле габаритного освещения | ||
| R12 | Реле дальнего света | ||
| R13 | Реле электропривода стеклоподъёмников | ||
Дополнительный блок для дизельных Chevrolet Epica
Вспомогательный блок предохранителей в моторном отсеке находится рядом с передней панелью.
Схема
Назначение
| 1 | PTC 3 Дополнительный отопитель |
| 2 | PTC 2 Дополнительный отопитель |
| 3 | PTC 1 Дополнительный отопитель |
| 4 | Реле подогревателя топливного фильтра |
| F1 | (40A) Дополнительный отопитель |
| F2 | (40A) Дополнительный отопитель |
| F3 | (40A) Дополнительный отопитель |
| F4 | (30A) Подогреватель топливного фильтра |
| F5 | (60A) Свечи накаливания |
Блок предохранителей блока переключателей со встроенной логикой
Таблица с расшифровкой
| A | 15 | Прерыватель |
| В | 5 | Мощность блока переключателей со встроенной логикой |
| C | 15 | Дверной замок |
| D | 25 | Передний стеклоочиститель |
| Е | 20 | Электрический стеклоподъёмник |
| F | 30 | Обогрев стекла |
Дополнительная информация
Возможная причина проблем с запускам может быть в свечах зажигания.
Пример замены можете посмотреть в данном видео.
Руководство по обслуживанию и эксплуатации
Больше информации можете получить изучив инструкцию по эксплуатации шевроле эпика: “скачать”
Chevrolet Epica / Evanda — схема предохранителей и реле
ПРИМЕЧАНИЕ
Не все описания блоков предохранителей применимы к блокам предохранителей Вашего транспортного средства. Осмотрев блок предохранителей транспортного средства, см.
этикетку, расположенную на блоке предохранителей.
Блок предохранителей в салоне
Внутренний блок предохранителей расположен на левой стороне панели управления.
| № | А | Название | Назначение |
| F1 | 10 | CLUSTER2 | Комбинация приборов, блок информационного дисплея, LCM, модуль RKE, ТСМ, переключатель PNP |
| F2 | 25 | WIPER | Переключатель стеклоочистителя/стеклоомывателя, электродвигатель стеклоочистителей, блок датчика дождя |
| F3 | 15 | ECU | Не используется |
| F4 | 10 | HVAC | ISU, реле вентилятора, переключатель MTC/FATC, привод выбора режима, привод рециркуляции |
| F5 | 10 | CLOCK | Переключатель переднего плафона освещения салона/люка в крыше, LCM, цифровые часы |
| F6 | 10 | RADIO | Аудиосистема, модуль навигации |
| F7 | 20 | HEATING MAT | Выключатель ковриков с подогревом — водителя/пассажира |
| F8 | 20 | AUDIO | Аудиосистема |
| F9 | 10 | CLUSTER1 | Комбинация
приборов, переключатель MTC/FATC, цифровые часы, блок информационного
дисплея, LCM, выключатель вставленного ключа, модуль RKE |
| F10 | 10 | SDM | SDM |
| F11 | 10 | AIR BAG | Контрольная лампа подушки безопасности/непристегнутого ремня безопасности пассажира, датчик PPD |
| F12 | 10 | SPARE | Запасной |
| F13 | 10 | LCM | LCM |
| F14 | 20 | CIGAR | Дополнительная розетка, прикуриватель |
| F15 | 20 | SUB WOOFER | Динамик сабвуфер |
| F16 | 15 | B/UP LP | Рычаг переключателя передач, переключатель PNP, выключатель заднего хода, зеркало отсека ECM, тормозной выключатель, комбинация приборов |
| F17 | 15 | U/H J/B | ЕСМ, модуль топливного насоса, автоматическая КП в сборе с главной передачей, датчик MAF |
| F18 | 10 | BCM | ISU, переключатель стеклоочистителя/стеклоомывателя |
| F19 | 10 | OSRVM | Зеркало с электроприводом — водителя/пассажира, переключатель MTC/FATC |
| F20 | 15 | A/D CONVERTER | Не используется |
| F21 | 15 | SSPS | Модуль SSPS |
| F22 | 15 | ALDL | DLC, выключатель открытия багажника |
| F23 | 30 | ESC | Электронный блок управления тормозами |

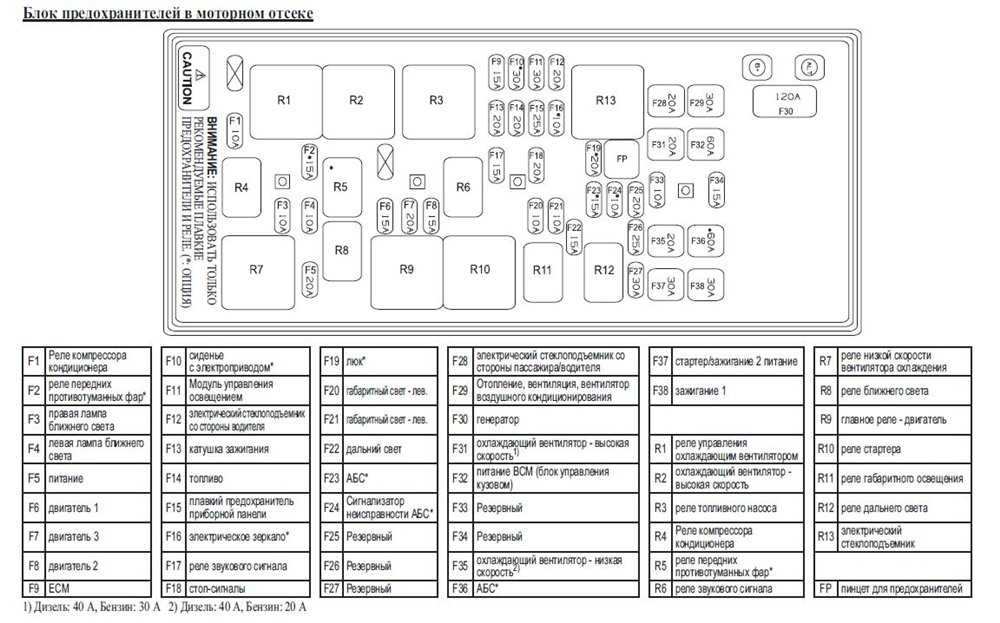

Блок предохранителей в моторном отсеке

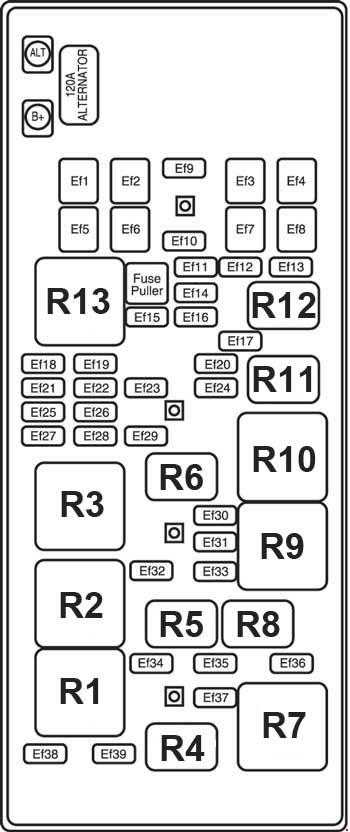

Блок предохранителей в моторном отсеке находится рядом с резервуаром охлаждающей жидкости.
| № | А | Название | Назначение |
| Ef1 | 30 | HVAC BLWR | Реле вентилятора |
| Ef2 | 60 | BCM BATT | Блок переключателей со встроенной логикой |
| Ef3 | 60 | ABS | Электронный блок управления тормозами |
| Ef4 | 30 | IGN1 | Замок зажигания |
| Ef5 | 20 | PWR WIDW | Электрический стеклоподъемник/выключатель запирания двери водителя |
| Ef6 | 30 401) | COOL FAN HI | Реле высоких оборотов вентилятора системы охлаждения |
| Ef7 | 20 401) | COOL FAN LOW | Реле низких оборотов вентилятора системы охлаждения |
| Ef8 | 30 | ST/IG2 | Замок зажигания, реле стартера |
| Ef9 | 15 | SPARE | Запасной |
| Ef10 | 10 | SPARE | Запасной |
| Ef11 | 20 | SPARE | Запасной |
| Ef12 | 25 | SPARE | Запасной |
| Ef13 | 30 | SPARE | Запасной |
| Ef14 | 10 | ABS WARNING | Не используется |
| Ef15 | 20 | S/ROOF | Люк в крыше в сборе |
| Ef16 | 15 | ABS | Электронный блок управления тормозами, разъем линии подачи масла в АБС |
| Ef17 | 15 | HVAC BLWR | Фара — левая/правая |
| Ef18 | 20 | DRIVER’S PWR WIDW | Безопасный электрический стеклоподъемник в сборе |
| Ef19 | 10 | PWR MIRROR | Многофункциональный переключатель |
| Ef20 | 10 | ILLUM RT | Фара — правая, стояночный огонь — правый, задний габаритный огонь — правый |
| Ef21 | 30 | LCM | LCM |
| Ef22 | 25 | IP FUSE | Блок предохранителей на приборной панели |
| Ef23 | 20 | STOP LAMPS | Выключатель тормоза |
| Ef24 | 10 | ILLUM LT | Фара — левая, стояночный огонь — левый, задний габаритный огонь — левый, освещение номерного знака |
| Ef25 | 30 | PWR SEAT | Выключатель сиденья водителя с электрическим приводом регулировки |
| Ef26 | 20 | FUEL | Модуль топливного насоса |
| Ef27 | 15 | ECM | ECM, главное реле двигателя, автоматическая КП в сборе с главной передачей |
| Ef28 | 20 | IGN COIL | Бензин: Катушки зажигания 1~6 Дизель: — |
| Ef29 | 15 | HORN | Реле звукового сигнала |
| Ef30 | 15 | ENG2 | Бензин: Форсунки 1~6, датчик скорости автомобиля (VSS), электромагнитный клапан продувки угольного фильтра Дизель: ЭСУД, VSS, реле предпускового нагревателя PTC-1/2/3 |
| Ef31 | 20 | ENG3 | ECM |
| Ef32 | — | — | — |
| Ef33 | 15 | ENG1 | Бензин: Электромагнитный клапан EGR, генератор, ECM, электромагнитный клапан VIM, кислородный датчик, датчик CMP, датчик MAF, электромагнитный клапан вентиляции угольного фильтра Дизель: Привод регулятора наддува, датчик CMP, привод дроссельной заслонки, электромагнитный клапан рециркуляции выхлопных газов, реле нагревателя топлива, датчик WIF, контроллер свечей предпускового подогрева |
| Ef34 | 15 | FRT FOG | Реле передней противотуманной фары |
| Ef35 | 10 | LOW BEAM LT | Фара — левая |
| Ef36 | 20 | PWR AMP | Усилитель мощности |
| Ef37 | 10 | LOW BEAM RT | Фара — правая, многофункциональный переключатель |
| Ef38 | — | — | — |
| Ef39 | 10 | A/C CMPRSR | Реле компрессора кондиционера |
| Реле | |||
| R1 | Реле управления охлаждающим вентилятором | ||
| R2 | Реле вентилятора охлаждения — высокая скорость | ||
| R3 | Реле топливного насоса | ||
| R4 | Реле электромагнитной муфты компрессора кондиционера | ||
| R5 | Реле передних противотуманных фар | ||
| R6 | Реле звукового сигнала | ||
| R7 | Реле вентилятора охлаждения — низкая скорость | ||
| R8 | Реле ближнего света | ||
| R9 | Главное реле | ||
| R10 | Реле стартера | ||
| R11 | Реле габаритного освещения | ||
| R12 | Реле дальнего света | ||
| R13 | Реле электропривода стеклоподъёмников | ||
1) Дизельные двигатели
Блок предохранителей блока переключателей со встроенной логикой
| № | А | Назначение |
| A | 15 | Прерыватель |
| В | 5 | Мощность блока переключателей со встроенной логикой |
| C | 15 | Дверной замок |
| D | 25 | Передний стеклоочиститель |
| Е | 20 | Электрический стеклоподъемник |
| F | 30 | Обогрев стекла |
Вспомогательный блок предохранителей в моторном отсеке (только дизель)
Вспомогательный блок предохранителей в моторном отсеке (только дизель) находится рядом с передней панелью.
| № | А | Назначение |
| F1 | 40 | PTC 3 |
| F2 | 40 | PTC 2 |
| F3 | 40 | PTC 1 |
| F4 | 30 | Подогреватель топливного фильтра |
| F5 | 50 | Свечи накаливания |
| R1 | Реле PTC 3 | |
| R2 | Реле PTC 2 | |
| R3 | Реле PTC 1 | |
| R4 | Реле подогревателя топливного фильтра | |
Схема блока предохранителей Chevrolet Epica (Daewoo Tosca) и реле с назначением и расположением
ChevroletКомментарии: 0 Chevrolet Epica — среднеразмерный седан, выпускавшийся в 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годах.
Дэу Тоска. В нашей статье представлена информация обо всех блоках реле и предохранителей Chevrolet Epica с описанием и расположением. Выделите предохранитель прикуривателя.
Содержимое
- 1 Салон
- 2 Моторный отсек
- 2.1 Основной блок
- 2.2 Дополнительный блок
- 2.3 Блок логических переключателей
Пассажирский отсек
Расположен с левой стороны в конце приборная панель.
На обратной стороне крышки оригинальное описание предохранителей.
Схема
Обозначение
| F1 | 10 9004 9 | CLUSTER2 | Комбинация приборов, блок отображения информации, LCM, модуль RKE, TCM, переключатель PNP |
| F2 | 25 Блок датчика дождя | ||
| F3 | 15 | ECU | Не используется |
| F4 | 10 | HVAC | ISU, реле вентилятора, переключатель MTC/FATC, привод выбора режима , привод рециркуляции |
| F5 | 10 | ЧАСЫ | Передний плафон/переключатель люка, LCM, цифровые часы |
| F6 | 10 | РАДИО | Аудиосистема, навигационный модуль |
| F7 | 20 | ОТОПЛЕНИЕ MAT | Выключатель коврика с подогревом — водитель/пассажир |
| F8 | 20 | AUDIO | Аудиосистема |
| F9 | 10 | КЛАСТЕР1 | Комбинация приборов, переключатель MTC / FATC, цифровые часы, блок информационного дисплея, LCM, вставленный ключевой переключатель, модуль RKE 6 |
| F11 | 10 | ВОЗДУХ BAG | Контрольная лампа подушки безопасности пассажира / ремня безопасности, датчик PPD |
| F12 | 10 | ЗАПАСНЫЕ | Запасные |
| F13 | 10 | LCM | LCM |
| F14 | 20 | CIGAR | Дополнительная розетка, прикуриватель |
| F15 | 9 0048 20SUB WOOFER | Динамик сабвуфер | |
| F16 | 15 | B/UP LP | Рычаг переключения передач, переключатель PNP, переключатель заднего хода, зеркало ECM, переключатель тормоза, комбинация приборов датчик 9 |
| F19 | 10 900 49 | OSRVM | Зеркало с электроприводом — водитель/пассажир, переключатель MTC/FATC |
| F20 | 15 | АЦП | Не используется |
| F21 | 15 | SSPS | Модуль SSPS | F22 | 15 | ALDL | DLC, переключатель открытия багажника |
| F23 | 30 | ESC | Электронный блок управления тормозами |
Предохранитель №14 отвечает за прикуриватель.
Моторный отсек
Главный блок
Главный блок предохранителей в моторном отсеке расположен рядом с бачком охлаждающей жидкости и аккумуляторной батареей. Закрыт пластиковой крышкой.
Назначение
| № | Имя | Назначение | B СМ БАТТБлок переключателей со встроенной логикой | |
| Ef3 | 60 | СЕКЦИЯ | Электронный блок управления тормозом | |
| Ef4 90 049 | 30 | IGN1 | Замок зажигания | |
| Ef5 | 20 | PWR WIDW | Выключатель стеклоподъемника/замка двери водителя 90 049 | |
| Ef6 | 30 40 1) | ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ HI | Реле высокой скорости вентилятора охлаждения | |
| Ef7 | 20 40 1) | COOL FAN LOW | Реле низкой скорости вентилятора охлаждения | |
| Ef8 | 30 | ST/IG2 | Замок зажигания, реле стартера | |
| Ef9 | 15 | ЗАПАСНЫЕ | Запасные | Ef10 | 10 | ЗАПАСНЫЕ | Запасные |
| Ef11 | 20 | ЗАПЧАСТИ | Запасные | |
| Ef12 | 25 | ЗАПАСНЫЕ | Запасные | |
| Ef13 | 30 | ЗАПАСНЫЕ | Запасные | Не используется | Люк в сборе |
| Ef16 | 15 | СЕКЦИЯ | Маслопровод ECM, ABS разъем | |
| Ef17 | 15 | HVAC BLWR | Фара — левая/правая | |
| Ef18 | 20 | ВОДИТЕЛЬСКИЙ ПИТАТЕЛЬ WIDW | Безопасный электрический стеклоподъемник в сборе | |
| Ef19 | 10 | PWR MIRROR | Многофункциональный переключатель | |
| Ef20 | 10 90 049 | RT SPST | Фара правая, габаритный огонь правый, габаритный фонарь задний правый | |
| Ef21 | 30 | LCM | LCM | |
| Ef22 | 25 | ПРЕДОХРАНИТЕЛЬ IP | Блок предохранителей приборной панели | 9005 6|
| Ef23 | 20 | СТОП-ФОНАРИ | Выключатель тормоза | |
| Ef24 | 10 | RU SPST | Фара левая, габаритный огонь левый, фонарь задний левый, освещение номерного знака | |
| Ef25 | 30 | СИДЕНЬЕ PWR | Водительское переключатель сиденья с электрической регулировкой | |
| Ef26 | 20 | FUEL | Модуль топливного насоса | |
| Ef27 | 15 | ECM | ECM, главное реле двигателя, автоматическая коробка передач | |
| Ef28 | 20 | КАТУШКА ЗАЖИГАНИЯ | Бензин: Катушки зажигания 1 ~ 6 Дизель: – | |
| Ef29 | 15 | СИГНАЛ | Реле звукового сигнала | |
| Ef30 | 15 | ENG2 | Бензин: форсунки 1 ~ 6, датчик скорости автомобиля (VSS), электромагнитный клапан продувки угольного фильтра 0052 ENG3 | ECM |
| Ef32 | – | – | – | |
| Ef33 | 1 5 | ENG1 | Бензин: Соленоид EGR, Генератор, ECM, Соленоид VIM, Датчик кислорода, Датчик CMP, Датчик MAF , Соленоид вентиляции угольного фильтра Дизель: Привод управления наддувом, датчик CMP, привод дроссельной заслонки, электромагнит EGR, реле нагревателя топлива, датчик WIF, контроллер свечи накаливания | |
| Ef34 | 15 | FRT FOG | Реле передних противотуманных фар | |
| Ef35 | 10 | БЛИЖНИЙ СВЕЧ LT | Фара — левая | |
| Ef36 | 20 | PWR AMP | Усилитель | |
| Ef37 | 10 | НИЗКИЙ BEAM RT | Фара правая, многофункциональный переключатель | |
| Ef38 | – | – | – | |
| Ef39 9 0049 | 10 | А/С КПРСР | Реле компрессора кондиционера | |
| Реле | ||||
| R1 | Реле управления вентилятором охлаждения | |||
| R 2 | Реле вентилятора системы охлаждения — высокая скорость | |||
| R3 | Реле топливного насоса | |||
| R4 | Реле электромагнитной муфты компрессора кондиционера | |||
| R5 | Реле передних противотуманных фар | |||
| R6 | Реле звукового сигнала | |||
| R7 | Реле вентилятора системы охлаждения – низкая скорость | |||
| R8 | Реле ближнего света | |||
| R9 | Главное реле | 9 0056|||
| R10 | Реле стартера | |||
| R11 | Реле габаритных огней | |||
| R12 | Реле дальнего света | |||
| R13 | Реле стеклоподъемника | |||
Дополнительный блок
Дополнительный блок предохранителей в моторном отсеке расположен рядом с приборной панелью.
Схема
Обозначение
| 1 | PTC 3 Дополнительный обогреватель |
| 2 | PTC 2 Дополнительный обогреватель |
| 3 | PTC 1 Дополнительный обогреватель |
| 4 | Реле нагревателя топливного фильтра |
| F1 | (40A) Дополнительный отопитель |
| F2 | (40A) A дополнительный отопитель |
| F3 | (40A) Дополнительный отопитель |
| F4 | (30A) Подогрев топливного фильтра |
| F5 90 049 | (60A) Свечи накаливания |
Блок логических переключателей
Декодирование
| A | 15 | Выключатель |
| B | 5 | Интегрированная логика Блок переключателей питания |
| C | 15 | Замок двери |
| D | 25 | Стеклоочиститель передний |
| E | 20 | Электростеклоподъемник регулятор |
| F | 30 | Стекло с подогревом |
Блок предохранителей Схема Chevrolet Epica (2000-2006)
Ad vertisements
Среднеразмерный седан Chevrolet Epica, выпускавшийся с 2000 по 2006 год.
В этой статье вы найдете схемы блока предохранителей из Chevrolet Epica 2000, 2001, 2002, 2003, 2004, 2005 и 2006 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Предохранители прикуривателя (розетка) в Chevrolet Epica расположены в блоке предохранителей панели приборов (см. )).
Содержание
Блок предохранителей на приборной панели
Расположение блока предохранителей
Он расположен со стороны водителя на приборной панели, за крышкой.

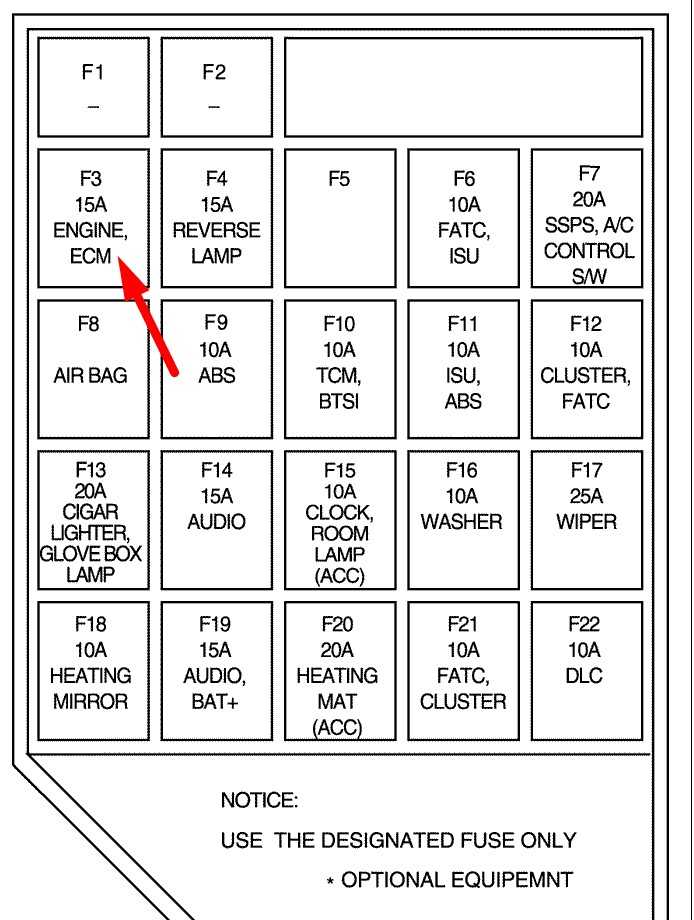

Схема блока предохранителей (2001-2004 гг.)
Назначение предохранителей и реле в панели приборов (2001-2004 гг.)
| Имя | Использование |
|---|---|
| ПУСТО | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТО | Не используется |
| ECM | Главное реле двигателя, реле топливного насоса, модуль управления двигателем (ECM) |
| BCK/UP CRUISE | Выключатель фонарей заднего хода, круиз-контроль |
| ABS | Электронный модуль управления тормозной системой (EBCM), аналого-цифровой преобразователь |
| AUTO A/C BCM | Автоматический контроль температуры, реле компрессора кондиционера, блок управления кузовным оборудованием (BCM) |
| HVAC EPS | Ручная система кондиционирования воздуха, электронный усилитель руля (EPS), HVAC EPS |
| ПОДУШКА БЕЗОПАСНОСТИ | Модуль датчиков и диагностики (SDM) |
| ПУСТО | Не используется |
| TCM BTSI | Модуль управления коробкой передач (TCM), тормоз Блокировка переключения передач/блокировка переключения передач автоматической коробки передач (BTSI) |
| BCM ABS | Блок управления кузовным оборудованием (BCM), антиблокировочная тормозная система (ABS) |
| CLSTR AUTO A/C | Панель приборов, автоматический контроль температуры. Дневные ходовые огни (ДХО) |
| LTR | Прикуриватель, лампа для перчаточного ящика |
| РАДИО | Радио |
| CLK | Часы, купольная лампа, блокировка с ключом |
| WSWA | Стеклоомыватель |
| WPR | Стеклоочиститель |
| ГТД/МИР | Наружное зеркало заднего вида (OSRVM), переключатель обогревателя заднего стекла |
| РАДИО КРУИЗ | Положительное напряжение батареи радио, круиз |
| HTD/SEAT | Нагревательный мат, розетка для аксессуаров |
| AUTO A/C CLSTR | Автоматический контроль температуры, блок |
| DLC | Разъем канала передачи данных (DLC) |
Ad vertisements
Схема блока предохранителей (2005-2006)
Назначение предохранителей и реле в панели приборов (2005-2006 гг.
)
| Имя | Использование |
|---|---|
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| ПРЕДОХРАНИТЕЛЬ PLR | Съемник предохранителя |
| ECM | Главное реле двигателя: реле топливного насоса, модуль управления двигателем (ECM) |
| BCK/UP CRUISE | Выключатель фонарей заднего хода, круиз-контроль |
| TPMS | Система контроля давления в шинах (опция) |
| AUTO A/C BCM | Автоматический контроль температуры, реле компрессора кондиционера, блок управления кузовным оборудованием (BCM) |
| HVAC EPS | Кондиционер с ручным управлением, электронный усилитель рулевого управления (EPS) (опция) |
| ПОДУШКА БЕЗОПАСНОСТИ | Модуль датчиков и диагностики (SDM) (опция) |
| АБС | Антиблокировочная система тормозов (опция) |
| TCM BTSI | Модуль управления коробкой передач (TCM), тормоз Блокировка переключения передач/блокировка переключения передач автоматической коробки передач (BTSI) |
| BCM ABS | Блок управления кузовным оборудованием (BCM), антиблокировочная тормозная система (ABS) |
| CLSTR AUTO A/C | Комбинация приборов, автоматический контроль температуры, дневные ходовые огни (DRL) |
| LTR | Прикуриватель, лампа для перчаточного ящика |
| РАДИО | Радио |
| CLK | Часы, купольная лампа, блокировка с ключом |
| WSWA | Стеклоомыватель |
| WPR | Стеклоочиститель |
| HTD/MIR | Внешнее зеркало заднего вида (OSRVM), переключатель обогревателя заднего стекла |
| РАДИО КРУИЗ | Положительное напряжение батареи радио, круиз |
| HTD/SEAT | Нагревательный мат. Дополнительная розетка питания |
| AUTO A/C CLSTR | Автоматический контроль температуры, блок |
| DLC | Разъем канала передачи данных (DLC) |

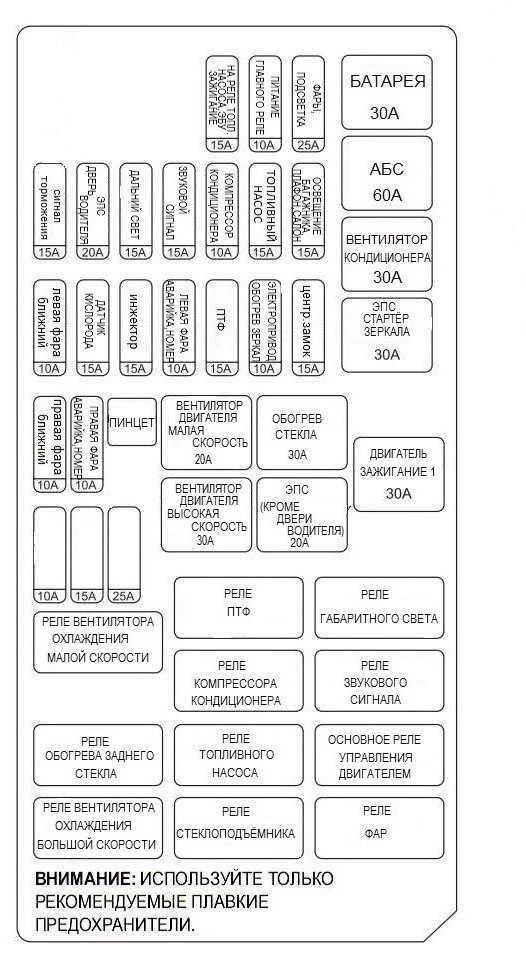

Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Он расположен в моторном отсеке под крышкой.
Ad vertisements
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| Имя | Использование |
|---|---|
| ПУСТО | Не используется |
| ближний свет RT | правая фара ближнего света |
| БЛИЖНИЙ СВЕЧ LT | Левая фара ближнего света |
| INT LTS | Внутренняя лампа |
| Кондиционер | Кондиционер |
| БЛИЖНИЙ СВЕТ | Фара ближнего света |
| Дальний свет | Фара дальнего света |
| ТОПЛИВО | Топливный насос, разъем канала передачи данных (DLC) |
| ЕСМ | Катушка зажигания |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ HI | Электрический вентилятор охлаждения, высокая скорость |
| BCM BATT | Блок управления кузовным оборудованием (BCM) |
| IGN 1 | Ключ зажигания (ACC : ON : START) |
| ПРОТИВОТУМАННЫЕ ФАРЫ | Реле противотуманных фар |
| Стоп-сигналы | Тормозной выключатель |
| I/P FUSE BATT | Блок предохранителей приборной панели |
| ILLUM RT | Освещение, правый стояночный фонарь |
| FRT DEFOG | Передний обогреватель |
| ILLUM LT | Левый стояночный фонарь |
| BLWR HVAC | Двигатель вентилятора |
| IGN 2 | Ключ зажигания (ON. |
