Ваз 2109 не включается вентилятор карбюратор

Не работает вентилятор охлаждения на ВАЗ 2109 (Карбюратор): проверка датчика включения вентилятора, замена и ремонт своими руками

Содержание:

Проверка
Датчик
Вентилятор
Модернизация

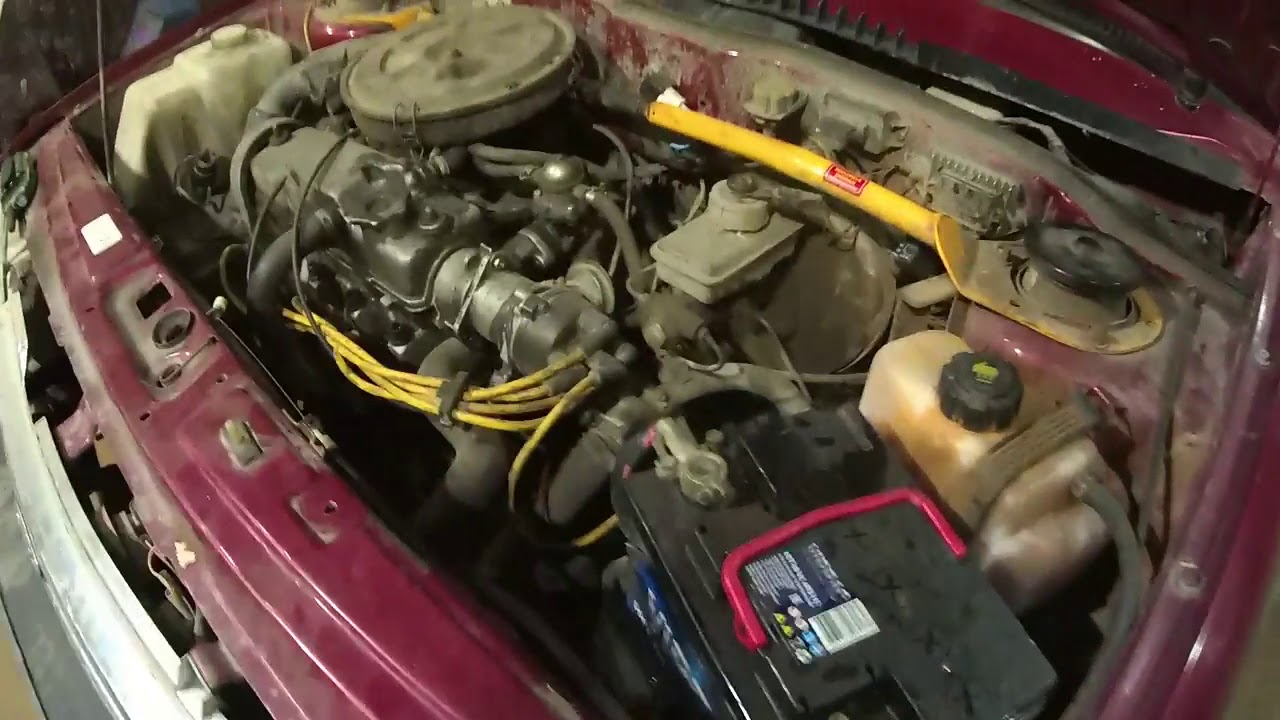

Автомобили ВАЗ 2109 оснащаются инжекторными и карбюраторными двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы служит вентилятор.

Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Если стрелка указателя пересекла отметку в 100 градусов, автомобиль следует немедленно остановить, заглушить мотор и ждать, пока силовой агрегат остынет. Не сделав этого, вам грозит капитальный, дорогостоящий ремонт мотора.

Мотор может перегреваться по разным причинам:

Вышел из строя термостат;
Забился радиатор;
Вышел из строя вентилятор радиатора;
Сломался датчик включения вентилятора;
Упал уровень ОЖ в системе;
Вышла из строя помпа;
Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки	Метод
Вентилятор	Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять

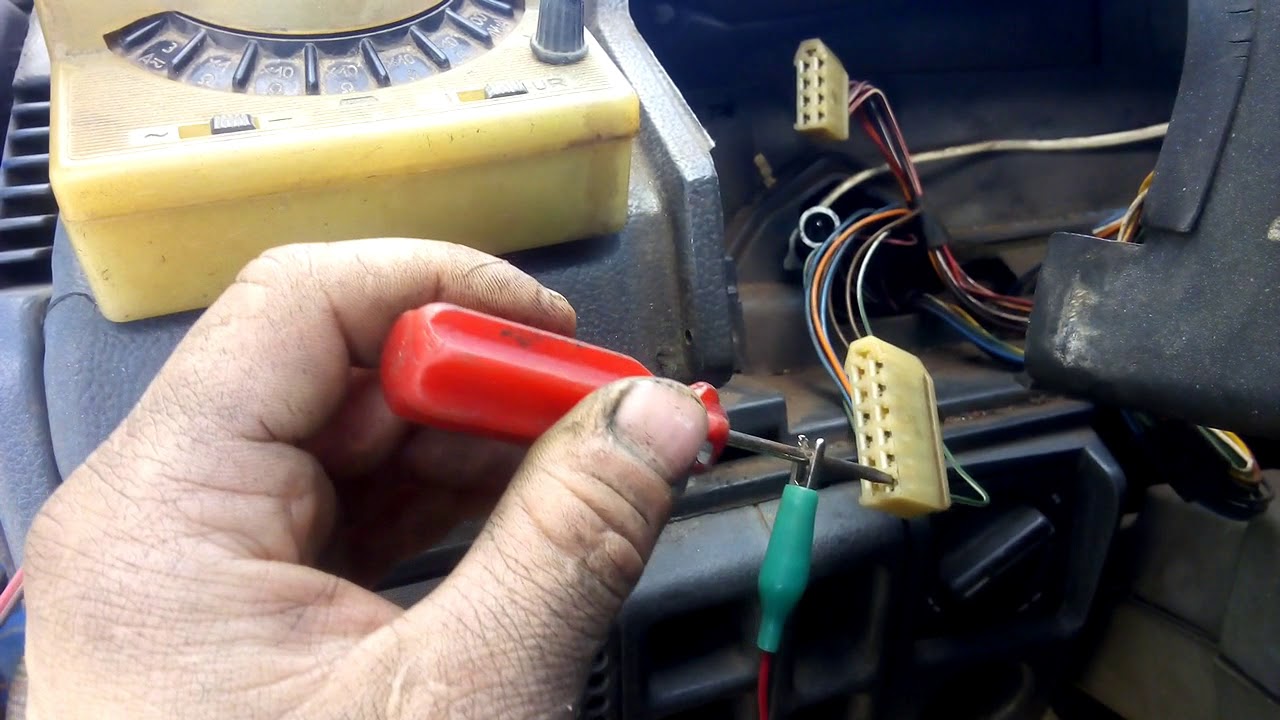

Датчик вентилятора	Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

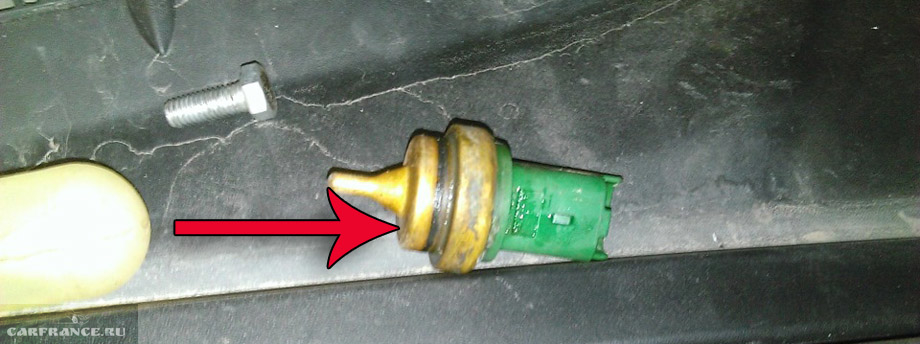

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

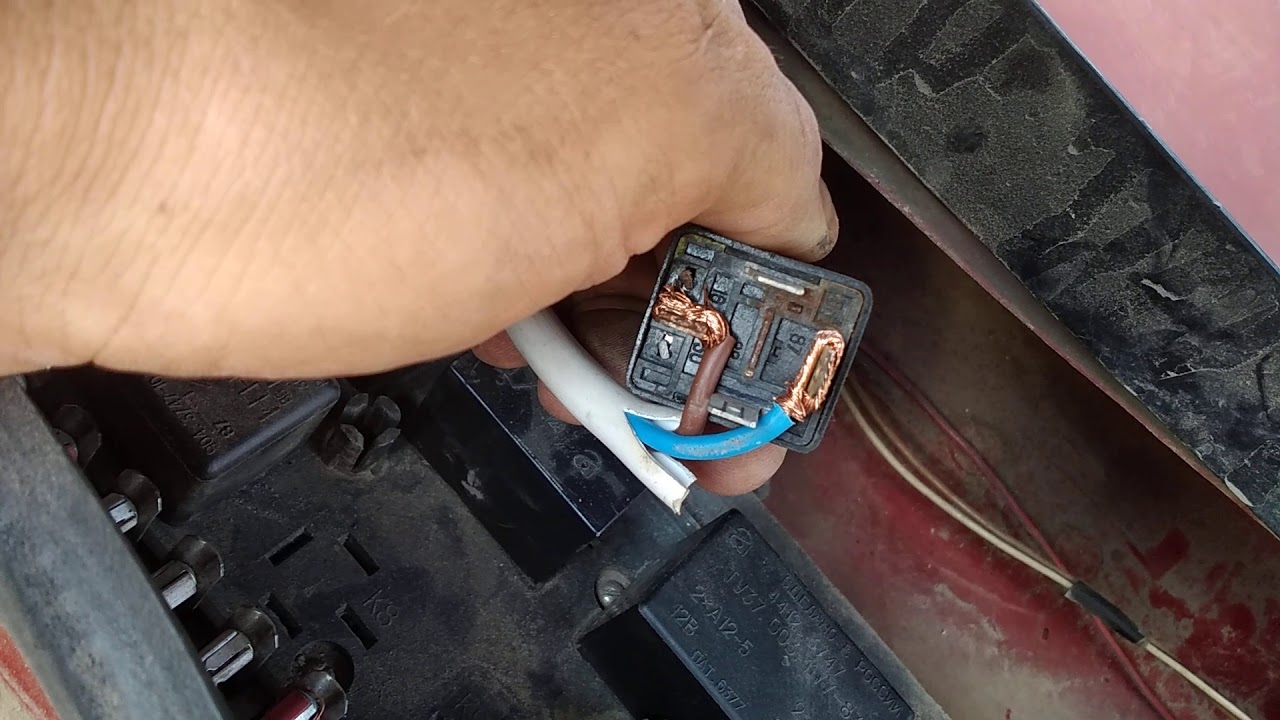

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.

При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

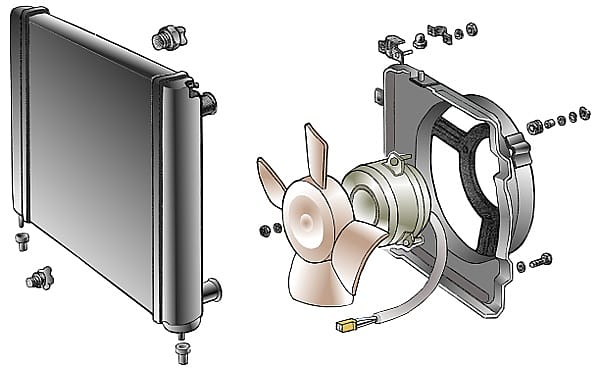

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;

Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Штифт направьте в продольное отверстие

Модернизация

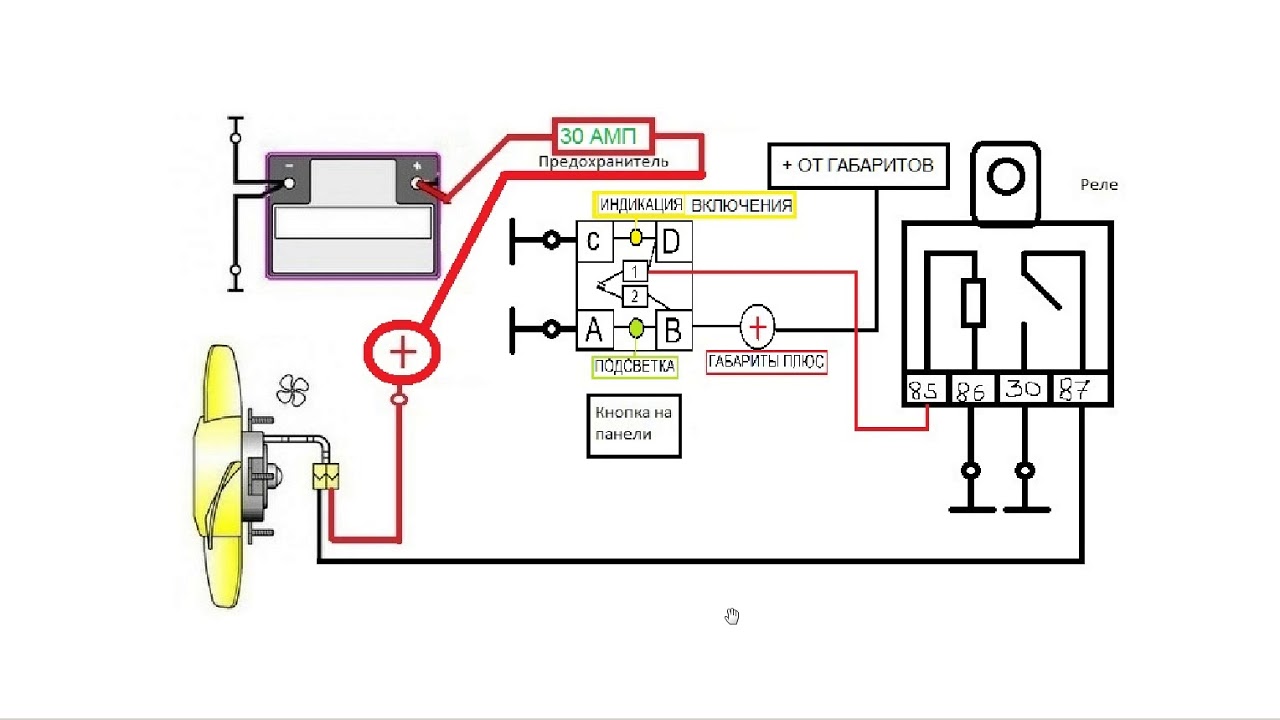

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

Загрузка …

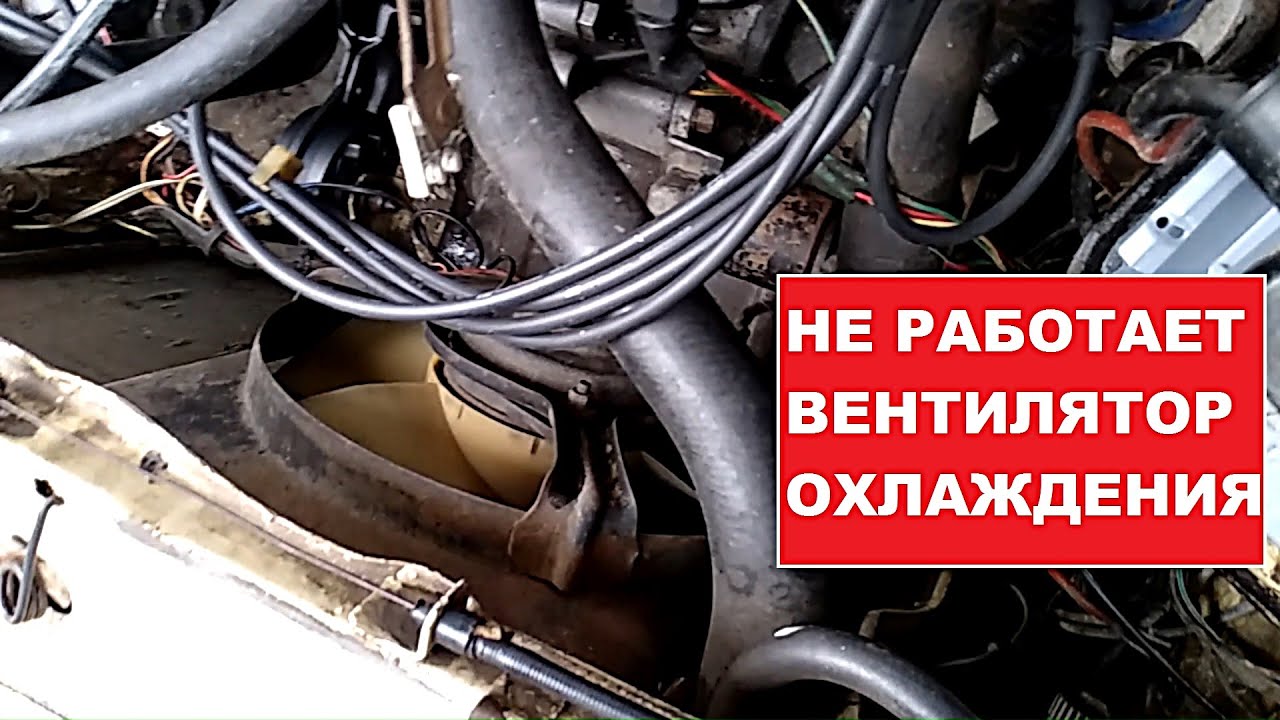

Не работает вентилятор охлаждения ВАЗ 2109 карбюратор

всю цепь лезь звонить
от карлсона и до проводов под рулём

Первое что тебе нужно попробовать, отцепить на радиаторе датчик.Если не получилось то один провод идёт на массу под правую фару, другой идёт на монтажный блок на разъём Ш6-9контакт общая схема www.lada72.tk/scheme/29-s…orudovaniya-vaz-2108.html схема монтажного блока www.lada72.tk/scheme/30-s…08-novogo-obrazca-.html.И приходит на К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя.Из данных прочитанных схем, у тебя замкнут датчик вентилятора на корпус, возможно что пробит термистор в самом датчике что редко случается, или залипли контакты на реле К9.

эта беда… такая ж ситуация. что только не делал. предохранители менял, датчик менял… все короче менял кроме вентилятора)) в итоге зае бло и подключил принудительное включение через кнопку. минус, плюс и в салон. прям под клемы вентилятора засунул провода. так эта сука начал сам включаться при 95…)) кнопка теперь и нахер не нужна… оказывается был плохой контакт на самом вентиляторе…

Беда твоя в том что постоянный минус разъёма Ш6-9контакта, провод на датчик, шёл на реле контакта 86-включение самого реле.Всего скорее этот провод сидел на корпусе.Вентилятор тут не причём так как сам он минус сидит на корпусе, а плюс связь с обогревом заднего стекла, рулевой переключатель поворота, кнопка аварийки.

С монтажником всё в порядке, открывал всё чисто сухо, он новый там ещё прокладка целая, и я куском резины его сверху накрываю

А я тебе и не писал что у тебя не в порядке он, ты прочитай заново то что написано, это вся связь твоего вентилятора, тебе объяснил дальше некуда. Чтоб тебе не мучится расцепи Ш6 разъёма 9-контакт вентилятор перестанет крутить(отключение реле), а этот провод идёт на сам датчик, вот потом и прыгай от 5 контакта к датчику, что не понятного?

Авто-помощь

Советы для автомобилистов

Почему не работает вентилятор — ваз 2109

На автомобиле ВАЗ-2109 устанавливается два вентилятора. Первый, более мощный, устанавливается в системе охлаждения двигателя, для того, чтобы увеличить поток воздуха через сердцевину радиатора. Второй вентилятор устанавливается перед радиатором отопителя («печки»), его задача нагнетать подогретый или не подогретый воздух внутрь салона автомобиля. Оба вентилятора приводятся в действие при помощи электродвигателей постоянного тока.

Начинать искать причину неисправностей необходимо с датчика включения электродвигателя вентилятора. Для этого открываете капот и отсоединяете клемму от датчика. Для дальнейшей проверки датчика потребуется кусочек провода, при помощи которого необходимо замкнуть два провода подходящие к клемме. Перемычку обмотайте изолентой, чтобы она не касалась массы автомобиля. Включаете зажигание, и если всё остальное исправно, вентилятор начнёт работать. Причём, работать он в этом случае, будет постоянно, пока включено зажигание.

Для этого Вам потребуются два изолированных провода, чтобы соединить клеммы электродвигателя вентилятора напрямую с аккумуляторной батареей. Если вентилятор заработал, убедитесь, что поток воздуха идёт под капот автомобиля, а не наоборот. При неправильном подключении поменяйте полярность проводов, подсоединённых к аккумуляторной батарее. При устранении неисправности, таким образом, можно добираться до места ремонта, а выключить электродвигатель вентилятора Вы сможете, только отсоединив провода от аккумулятора. В этом случае причиной, того что вентилятор не включался, будет либо неисправность реле, либо неисправность проводки.

Чтобы водителю не остаться один на один с такими неисправностями, ему необходимо иметь в багажнике своего автомобиля моток автомобильных проводов длинной метра три и запас предохранителей, которые стоят в монтажном блоке.

Вентилятор охлаждения ВАЗ 21099 карбюратор не работает: что делать?

Общая характеристика модели

Машина мечты в 90-х

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

он способен развивать достаточно высокую скорость;

имеет отличную управляемость при движении;

устойчив на абсолютно разных видах дорог.

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Проверка системы охлаждения

Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.
Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.
В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.
Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.
После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Имейте в виду, что перегретый двигатель не сможет сразу же выключиться. Но такая работа достаточно вредна для мотора ВАЗ, поэтому нужно завершить ее независимо от сопротивления машины.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

Сначала необходимо открыть капот машины и осмотреть все пространство под ним. Найти источник пара. Проверить, достаточно ли охлаждающей жидкости в бачке, целы ли все резиновые шланги, радиатор и, конечно, термостат. Возможно, нужна замена именно этих деталей и систем.
Посмотреть под коврики для ног — не обнаружится ли там жидкость. Должна же быть весомая причина, почему не происходит охлаждение двигателя машины.
Если жидкость не найдена, необходимо посмотреть, работают ли датчики, которые запускают электродвигатель радиатора. Чтобы это сделать, надо снять с креплений датчика, находящегося внутри радиатора, два проводка и соединить их. После этого повернуть ключ зажигания на автомобиле. Если после соединения этих проводов вентилятор охлаждения начинает крутиться, значит, необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
Сам вентилятор охлаждения должен работать постоянно. Надо проверить датчики в радиаторе. При первой же возможности стоит заменить эти детали на новые, а также провести замену патрубков.
Если при замыкании проводов вентилятор системы охлаждения не работает, причиной всему может быть сгоревший предохранитель или сломанное реле включения вентилятора. Еще один вариант — перегоревший электродвигатель системы охлаждения. В данном случае необходимо заменить все неисправные детали.
После замены вышедших из строя элементов следует провести контрольную проверку. Для этого надо замкнуть пару проводов, которые присоединены к автомобильному датчику включения вентилятора охлаждения, и повернуть ключ зажигания. Если электродвигатель вентилятора сможет включиться, значит, проблема устранена.
Если же вентилятор охлаждения не включается, нужно проверить его, подав питание для электродвигателя от аккумулятора.
Мотор машины ВАЗ 21099 карбюратор может перегреваться и в том случае, если вышел из строя термостат, который регулирует прохождение жидкости в системе охлаждения мимо радиатора или через него. Для того чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, значит, термостат неисправен.

Причины неисправности вентилятора

Бывают случаи, когда вентилятор охлаждения радиатора работает беспрерывно. Это также неправильно. Что же делать в таком случае? В чем кроется причина неисправности?

Возможно, произошел обрыв цепей в датчике температуры. Об этом будет сигнализировать постоянно горящая лампочка датчика. В данном случае необходимо просто заменить датчик температуры либо блок системы впрыскивания. Возможно, необходима замена реле. Также могут не размыкаться контакты на термовыключателе радиатора, запускающем реле. Чтоб устранить проблему, потребуется замена термовыключателя.

Для выяснения причины неисправности вентилятора нужно будет его снять.

Отсоединить колодку вентилятора и жгута, разъединив провода.
Отсоединить провод электродвигателя, открутив левую гайку. При необходимости использовать подходящие ключи.
Под капотом открутить два винта, которыми крепится вентилятор.
Достать кожух.
Снять два болта крепления вентилятора.
Снять еще пять болтов и решетку воздухозабора.
Поднять опору вентилятора и потянуть его на себя.
Повернуть сам вентилятор на 90 градусов и вынуть его.

Схема подключения электродвигателя вентилятора

При любой поломке в автомобиле, независимо от того, перестал работать вентилятор или что-то другое, стоит обратиться в специализированную мастерскую. Опытные мастера всегда найдут причину проблемы, подберут подходящие детали, датчики и выполнят ремонт. Конечно, многие автовладельцы желают сами ремонтировать свой транспорт, это доставляет им немало удовольствия, требует минимальных затрат. Но в данном случае есть риск ошибиться с подбором детали и правильностью диагностики. Автолюбитель может потратить много сил и времени, а в итоге не получить необходимого результата. Чтобы этого не произошло, лучше обратиться к специалисту.

В качестве заключения

При неисправности системы охлаждения мотор начнет перегреваться. В конечном итоге это приведет к закипанию двигателя. Из-под капота машины начнет валить дым, авто заглохнет и не захочет ехать дальше. Открыв капот, водитель увидит неутешительную картину: горячая жидкость брызжет в разные стороны, валит пар, мотор автомобиля настолько сильно раскален, что при приближении к нему чувствуется жар.

Чтобы не допустить всего этого, стоит внимательно следить за своим автомобилем. Так вы сможете максимально продлить срок его службы. Своевременная диагностика и обращение к мастеру избавят автолюбителя от возможных проблем.

Вентилятор охлаждения Ваз 2109

Поршень заклинившего от перегрева двигателя

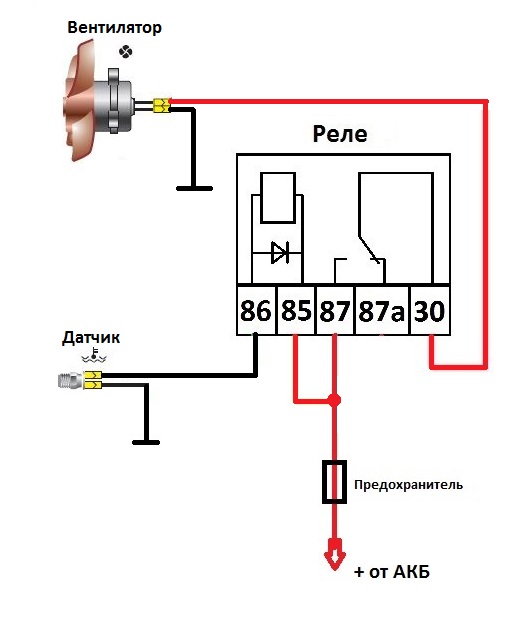

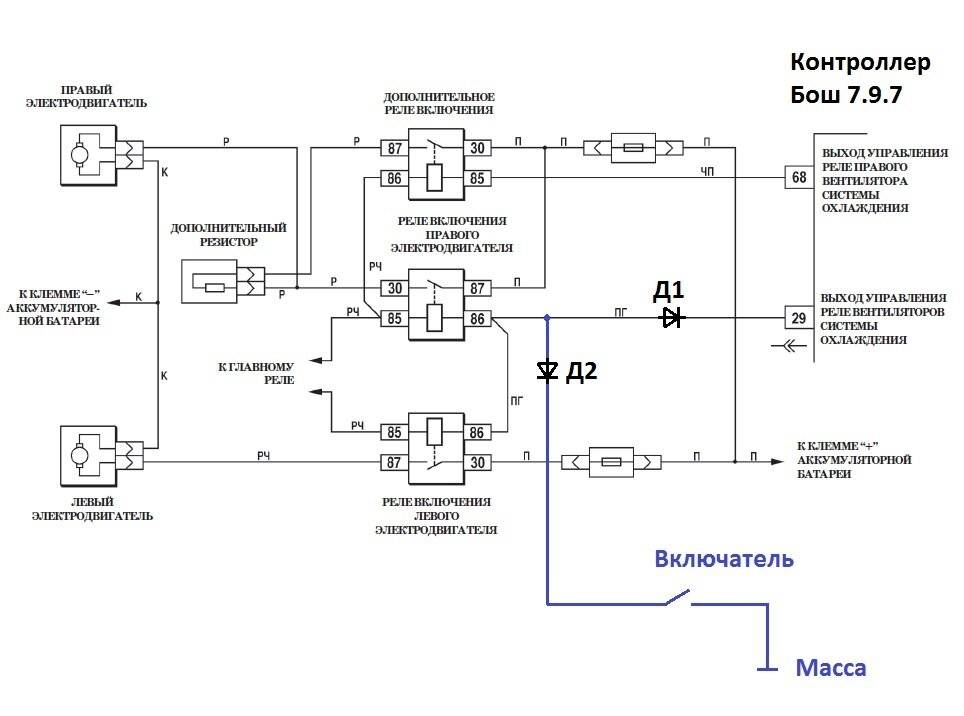

Схема включения вентилятора Ваз 2109

Из рисунка понятно как работает схема: при включенном зажигании +12 Вольт через предохранители подводится к реле включения вентилятора. Как только датчик включения вентилятора замкнет минус реле на массу,то отработают исполнительные контакты самого реле и включат двигатель вентилятора.

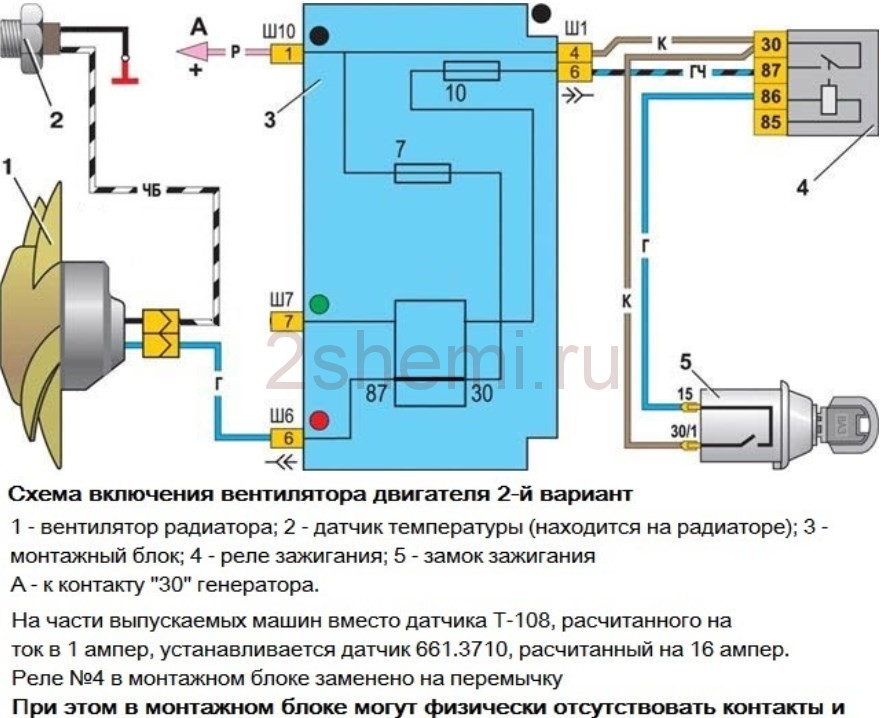

Схема 2 включения вентилятора Ваз 2109

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

всю цепь надо проверить
начинаем от предохранителя вентилятора. потом сам вентик. потом его разъем. потом термостат. если все ранее перечисленное живое, то пошел «геморрой» под названием проводка подкапотная.
если машина оставлялась недалеко от мусорных контейнеров, то есть шанс перегрызанной проводки (сам на такое попадал. сегодня только проложил, а завтра офигел от того что ее пожрали крысы)

Причина может быть в каждом компоненте.
Кстати, ваз-2109 с карбюратором или инжектор? Это ТОЖЕ имеет значение.

попробуйте поменять датчик включения вентилятора или может просто с него разьем слетел

НО В ПЕРВУЮ ОЧЕРЕДЬ — ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛЮЧЕНИЯ ТЕМПЕРАТУРЫ И ВКЛЮЧАЕМ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧИЛСЯ ЧЕРЕЗ НЕСКОЛЬКО СЕКУНД, ТО МЕНЯЕТ ДАТЧИК ВКЛ. ВЕНТИЛЯТОРА, ЕСЛИ НЕТ, ТО ВЫКЛЮЧАЕМ ЗАЖИГАНИЕ, СТАВИМ РАЗЪЕМ НА МЕСТЕ И СМОТРИМ ВСЕ ПО ПОРЯДКУ КАК НАПИСАННО ВЫШЕ.
-ЕСЛИ 2109 КАРБЮРАТОР-ТО ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛ. ВЕНТИЛЯТОРА (НАХОДИТСЯ НА РАДИАТОРЕ-ДВУХ КОНТАКТНЫЙ ДАТЧИК), ПЕРЕМЫКАЕМ РАЗЪЕМ И СМОТРИМ: ЕСЛИ ВКЛ. ВЕНТИЛЯТОР, ТО ПРОБЛЕМА В ДАТЧИКЕ, ЕСЛИ НЕТТО СМОТРИМ ПРЕДОХРАНИТЕЛЬ, РАЗЪЕМ НА ВЕНТИЛЯТОР И САМ ВЕНТИЛЯТОР (КРЫЛЬЧАТКУ МОГЛО ЗАКЛИНУТЬ).

В обоих случая должен быть антифриз (тосол), рабочий вентилятор (если от руки вращается легко, то норма), не сгнивший разъем на вентиляторе, целый предак. удачи! Если карбюратор снимите наконечники проводов с датчика включения на радиаторе и перемкните их при включенном зажигании, если вентилятор заработает меняйте датчик, если нет проверьте предохранитель, реле, электромотор, у инжекторных только предохр, реле и электромотор

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

Не включается вентилятор охлаждения на Ваз 2109. При этом был поменян термостат, датчик и сам вентилятор. Однако проблема так и не решилась, что может быть?

Чтобы найти причину следует пойти простым путем — одну за другой исключить возможные причины. Вентилятор и датчик поменян, соответственно причина может быть либо в реле, либо в предохранителе.

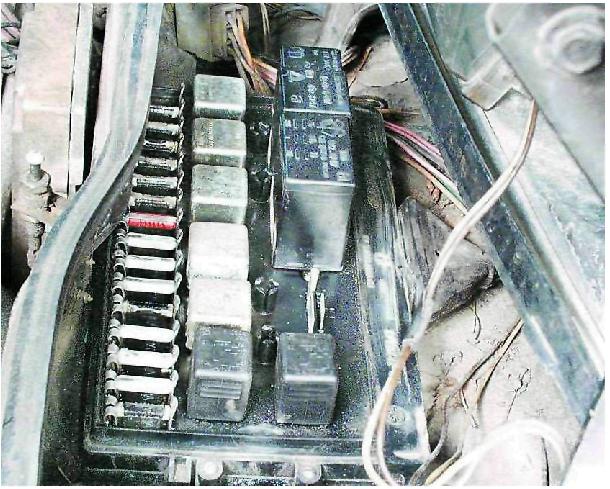

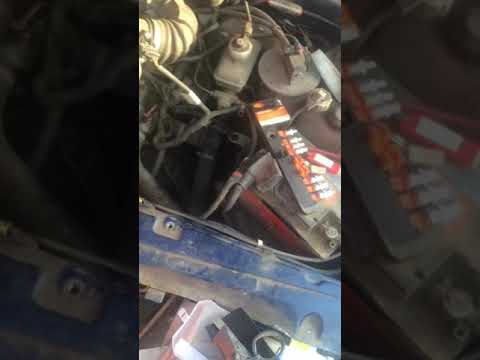

1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

2. Убедиться в работоспособности датчика. Замкнуть его контакты, опустить в кипяток и проверить сопротивление.

3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

Если после всех проведенных выше процедур вентилятор так и не срабатывает, обратитесь в диагностический центр

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе. Сегодня мы поговорим о последней неисправности, то есть о ситуации, когда вентилятор охлаждения не включается в определенный момент. Вы узнаете о том, почему это происходит, где искать причину, а также в какой последовательности. В качестве примера возьмем «девятку «, однако сам способ и причины будут практически одинаковы для всех моделей ВАЗ.

Поиск поломки не столько трудоемкий, сколько всеобъемлющий, т. к. причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.

Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается. Как проверить термостат читайте в этой статье .

Следующий претендент на проверку — предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым.

Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор. К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются. Как вариант причина может крыться в штекере, поэтому если с проводкой все «гуд», отключаем питание вентилятора и проверяем штекер на предмет неисправности. Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен.

Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ «умер» и требует замены.

Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской). Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой. После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.

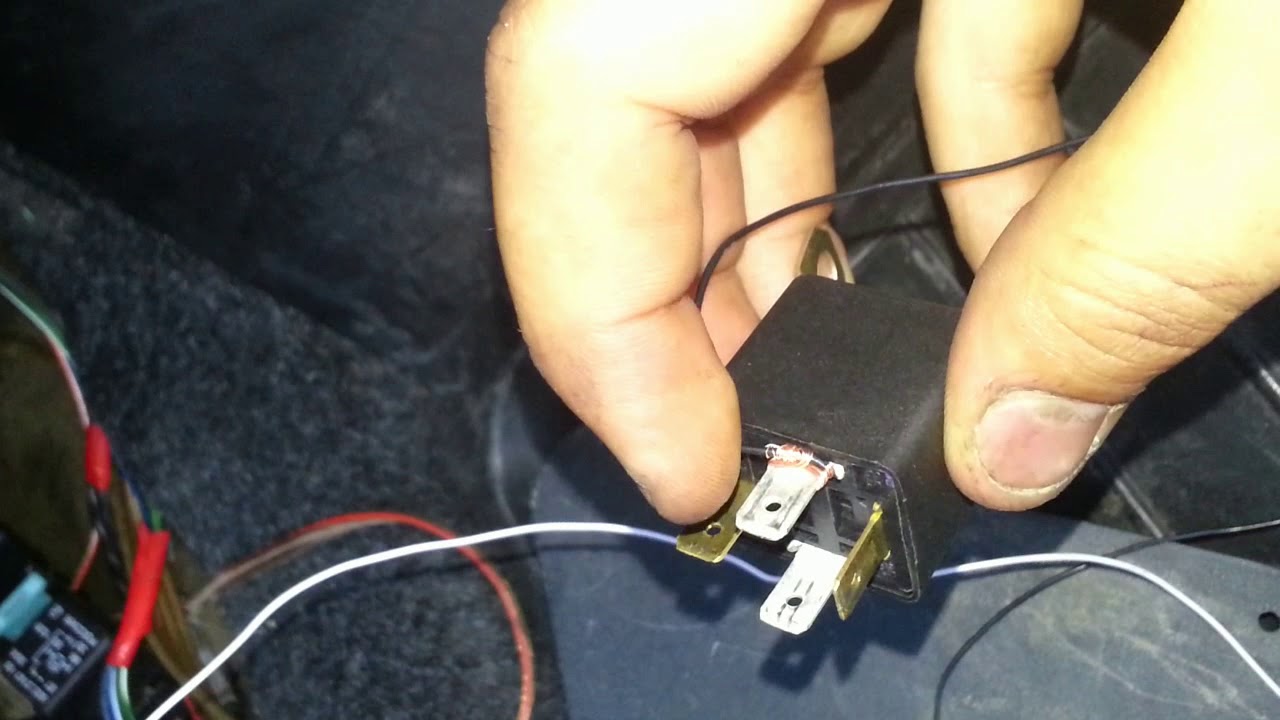

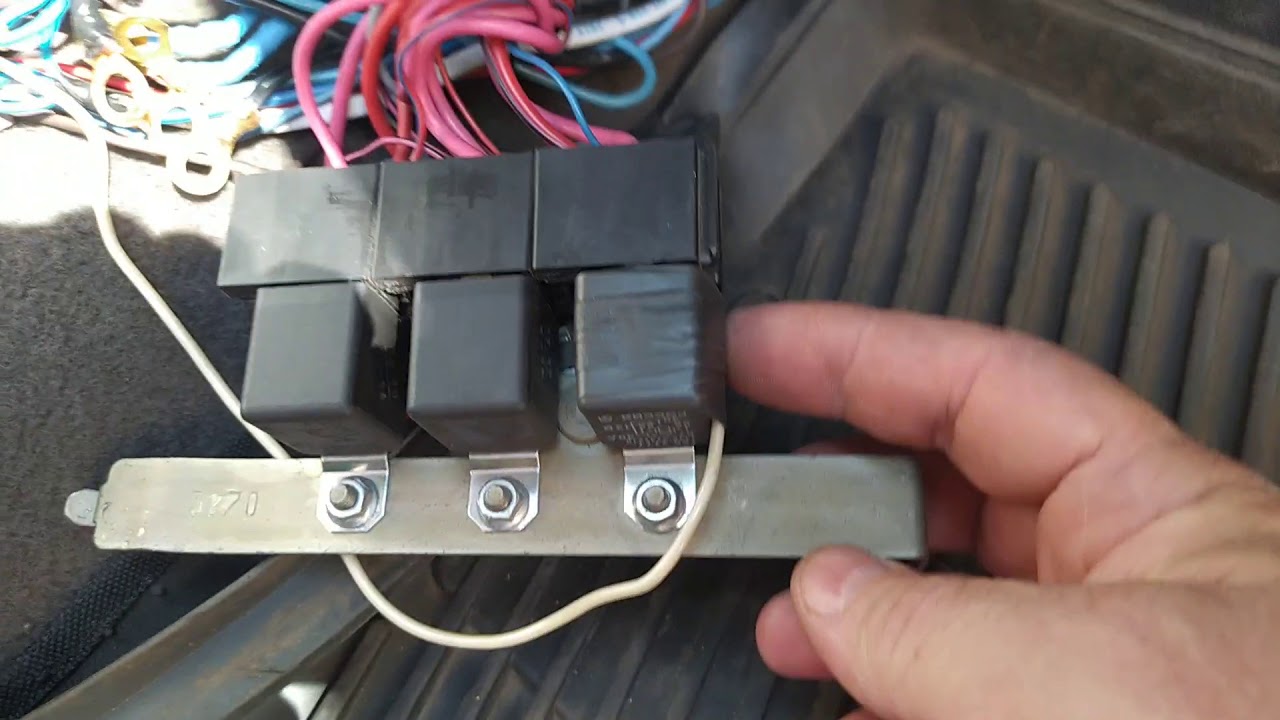

Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.

Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор через блок предохранителей. Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.

Вполне вероятно, что напряжение не поступает на реле вентилятора. Чтобы это проверить, можно воспользоваться «дедовским» способом. Берем лампочку, которая послужит в качестве «контрольки». Если лампочки нет, достаточно просто легонько чиркнуть вторым концом провода по массе, если при этом вы увидите искру, проблем быть не должно, скорее всего причина не в этом. Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.

Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается. остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.

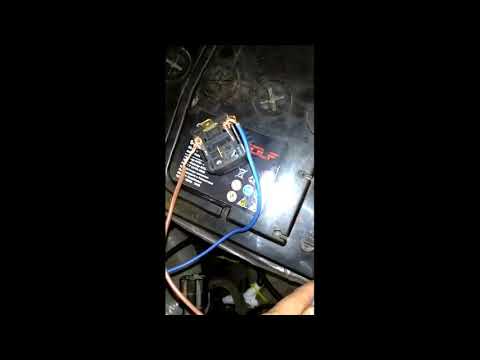

Проверяем следующим образом: подключаем провод к «+» клемме АКБ. второй конец устанавливаем в разъем фишки. Далее снимаем штекер с датчика и подключаем лампочку. Если лампочки нет, делаем «чирк» на массу. Если напряжения нет, скорее всего, этот провод оборван.

Если вентилятор не включается, то причина может быть и вовсе неожиданной, например — прогоревшая прокладка под головкой. Включение не происходит по той причине, что охлаждающая жидкость не поступает в цилиндр, при этом газы из цилиндра проникают в ОЖ, создавая при этом эффект известный как воздушная пробка. Эта пробка препятствует нормальной прокачке ОЖ. Как понять, что у вас прогар? Достаточно заглянуть в расширительный бачок, если во время работы из него то и дело идут пузыри — у вас прогорела прокладка, или имеется трещина в цилиндре.

Отличная статья 0

Не работает вентилятор радиатора ВАЗ 2108, 2109, 21099

Причины отказа вентилятора радиатора связаны с его электрической или механической частью. В результате при определенных условиях двигатель автомобиля начинает перегреваться.

Причины неисправности: «не работает вентилятор радиатора» системы охлаждения

На примере вентилятора радиатора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

— Вышел из строя датчик вентилятора радиатора

На карбюраторных ВАЗ 2108, 2109, 21099 и их модификациях датчик расположен на правом бачке радиатора. Его выход из строя – наиболее распространенная причина отказа вентилятора на радиаторе. Включаем зажигание. Замыкаем отрезком провода контакты датчика (провода с них при этом не снимаем). Если вентилятор заработал – неисправен датчик, нет – неисправна его электрическая цепь.

— Неисправна электрическая цепь датчика

Для диагностики неисправности цепи удобнее всего использовать ее схему.

Неисправности в цепи:

окислились контакты проводов на выводах датчика температуры;

нет «массы»;

перегорел предохранитель в монтажном блоке.

— Неисправен электродвигатель вентилятора на радиаторе системы охлаждения

Попросту сгорел или вышел из строя от старости. Заменяем новым или заведомо исправным.

— Механическое повреждение электродвигателя вентилятора или его рамки (лопасти задевают за погнутую рамку)

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска и после электрические цепи включения датчика вентилятора на радиаторе разные (после 1998 г «плюс» постоянно подается на датчик, до 1998 г только после включения зажигания). Это нужно учитывать при диагностике неисправностей.

Еще статьи по системе охлаждения автомобилей ВАЗ 2108, 2109, 21099

— Датчик указателя температуры охлаждающей жидкости ВАЗ 2108, 2109, 21099

— Схема системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Постоянно работает вентилятор радиатора на ВАЗ 2108, 2109, 21099

Не работает вентилятор охлаждения ВАЗ-2109: причины, что делать?

С того момента, как на ВАЗах с карбюраторами стали использовать электрические вентиляторы, автолюбители часто стали сталкиваться с их отказом. Прежние механические модели считались практически вечными. В большинстве случаев, когда о вентиляторе ВАЗ-2109 с карбюратором говорят, что он не работает, узел полностью прекращает выполнять свои функции. Температура двигателя в этом случае превышает 100 градусов, и автомобиль может выйти из строя. Чтобы избежать капитального ремонта силового агрегата, необходимо прекратить движение после отклонения стрелки температуры в красную зону. Затем нужно найти причину, почему не работает вентилятор.

Начинать проверку стоит с уровня жидкости в системе охлаждения (проверьте расширительный бачок), а затем постепенно отмести неисправности других частей системы:

предохранителя;
датчика температуры;
электромотора вентилятора;
крыльчатки (она может быть деформирована, что приводит к заклиниванию).

Во время выполнения работ вам предстоит попутно проверить состояние цепи питания. Все проводники визуально должны быть в норме. Лучше всего одну за одной исключать вероятные причины поломки, чтобы система работала стабильно.

Как проверить предохранитель

Это самая простая часть проверки, подходящая, если силовая установка оснащена карбюратором. Вам необходимо в подкапотном пространстве ВАЗ-2109 найти монтажный блок. В нем на месте F-4 располагается предохранитель, отвечающий за работу вентилятора охлаждения. Вытащите его с посадочного места, а затем при помощи мультитестера сделайте пробное измерение (тест на работоспособность).

Если предохранитель рабочий, ищите другую неисправность. В противном случае вам нужно поставить на его место новый с маркировкой 16 А и провести обкатку. Если вентилятор заработал, больше ничего делать не нужно. В противном случае исследуйте другие части системы охлаждения.

Проверка и замена датчика температуры

На ВАЗ-2109 часто причиной несвоевременного срабатывания или полного отказа вентилятора является датчик температуры охлаждающей жидкости. Поэтому его необходимо проверить во вторую очередь. Датчик расположен в нижней части радиатора, от него отходят два провода. Перед тем как вывернуть его с места, нужно провести точную проверку работы системы охлаждения:

Замкните между собой концы проводов, ведущих на датчик. Если после этого вентилятор начал работать, а датчик нагрелся, то этот контроллер нужно поменять. При проведении тестирования на горячем радиаторе, вы можете обнаружить, что корпус датчика тоже теплый. В этом случае проверьте термостат.
Если вентилятор не работает даже после замыкания проводов, то проблема может крыться в реле или предохранителе. Проверку реле нужно проводить в том случае, если не слышно звука его срабатывания. В зависимости от типа автомобиля оно может находиться в монтажном блоке (для моделей с карбюраторами) или в салоне под отсеком для вещей водителя (у инжекторных авто). Самый простой способ проверки этого устройства – установка на его место подобного устройства. Если после замены реле, вентилятор заработал, можете не проводить дальнейшую проверку.
Иногда устройство не работает, а звук срабатывания реле присутствует. В этом случае проверьте предохранитель F-8.

Если вы не обнаружили неисправности в других системах, то необходимо заменить датчик температуры в системе охлаждения. Это делают по инструкции:

Выключите зажигание, снимите клемму с аккумулятора и слейте жидкость из расширительного бачка и генератора. Для этого нужно вынуть специальные пробки.
Затем отключите датчик от клеммной колодки.
Накидным ключом выверните датчик с его места, не прикладывая чрезмерного усилия.

Читайте также: Что делать, если не работает спидометр на ВАЗ-2109

Установите новый датчик и проведите обратную сборку. Некоторые автолюбители предпочитают не сливать тосол из системы, а просто действовать быстро. В этом случае, после того как датчик покинет посадочное место, систему покинет некоторое количество охлаждающей жидкости, поэтому ее нужно будет долить.

Проверка и замена электромотора

Если после замены датчика вентилятор так и не работает, то необходимо проверить и заменить его электродвигатель. Но для начала нужно демонтировать его:

Удалите минусовую клемму с АКБ.
Отсоедините вентилятор от цепи питания (одна из колодок находится на его кожухе).
Открутите крепежные винты с кожуха устройства: слева и снизу.
Головкой с удлинителем удалите крепеж, соединяющий кожух с генератором.
Удалите две гайки слева, чтобы открутить прижимную пружину вентилятора. Снимите ее.
Вытащите весь узел, вместе с корпусом. Попутно вам может быть нужно отсоединить его провода.

Теперь вам нужно добраться до электромотора и установить на его место новый:

Хомутом на корпусе закреплен провод электромотора, отсоедините его.
Затем открутите три гайки, чтобы снять мотор.
Осмотрите посадочное место мотора, все резиновые вкладки на нем должны быть целыми и не деформированными. Если вы заметите повреждения, установите новые прокладки.
После этого вам нужно установить новый мотор на место старого, провести обратную сборку вентилятора.

Некоторые автолюбители считают, что можно починить мотор, но в большинстве случаев попытки их не приводят к успеху.

Как поменять крыльчатку или выровнять ее

Если после демонтажа вентилятора вы заметили, что крыльчатка повреждена или стоит неровно, вам нужно снять ее:

В центре крыльчатки расположена стопорная шайба, подденьте ее плоской отверткой и снимите. Если есть дополнительное крепление в виде гайки, открутите его.
Снимите крыльчатку и осмотрите ее. При любой деформации лучше всего установить другую крыльчатку.

В процессе этой работы можно модернизировать вентилятор, установив крыльчатку на 8 лепестков вместо стандартной на 4.

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

Если карбюратор снимите наконечники проводов с датчика включения на радиаторе и перемкните их при включенном зажигании, если вентилятор заработает меняйте датчик, если нет проверьте предохранитель, реле, электромотор, у инжекторных только предохр, реле и электромотор

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

Источники: http://fano-events.ru/04/04/ne-srabativaet-ventilyator-ohlazhdeniya-v-chem-prichina-vaz-2109/, http://remontautomobilya.ru/ne-vklyuchaetsya-ventilyator-oxlazhdeniya-vaz-2109.html, http://vaz-remont.ru/ne-vklyuchaetsya-ventilyator-radiatora-oxlazhdeniya-prichiny-poisk-neispravnostej/

Лада 21099 девять девять › Бортжурнал › Для тех у кого не включается вентилятор (или установка датчика с карбюратора) по уму на ваз 2108-99 инжектор, подробная инструкция, причины, решения

Всем привет, решил написать запись о установке датчика включения вентилятора с карбюраторных машин, пока занимаюсь шумоизоляцией машины, как по уму без лишних реле-предохранителей и колосальных переделок.
Внимание данная статья написана и проверена лично мной, что будет у вас я ответственности не несу, так же могу сказать что статья подойдет не для всех машин (подробности и все тонкости будут описаны ниже, Данная статья сделана для тех у кого не включается вентилятор охлаждения на инжекторных ваз 2108-99 так же можно отнести к ним и ваз 2113-15.
и так приступим для начала я хочу обьяснить почему может не включатся вентилятор, за это у нас отвечает датчик ДТОЖ (ДАТЧИК Охлаждающей Жидкости), реле которое находится под ногами у пассажира (высокая панель 2108-99) и сбоку «бороды) которая смотрит на ноги пассажира на Европанели (ваз 2113-15 если европанель установлена на ваз 2108-99 уму находится они будут там же) так же есть предохранитель К5 который находится в монтажном блоке и отвечает и за клаксон и за вентилятор, так что если клаксон работает то смысла проверять предохранитель нет, если все наоборот не работает клаксон и вентилятор, может быть не рабочий клаксон, либо его просто нет, не будем на нем останавливаться и читаем ниже (что ваз 2108-99,2113-15 все одинаковое) для начала проверяем их, если вентилятор не срабатывает, заводим машину снимаем с датчика ДТОЖ штекер (находится он около термостата) если вентилятор рабочий он включится в аварийном режиме (загорится лампочка чем не пугаемся все нормально вы просто отключили датчик (просто после этого подключаем штекер на место и скидываем клемму с аккумулятора на 5 секунд), если фишку вы скинули а вентилятор не включился отключаем сам штекер на вентиляторе и проверяем его на прямую подав + и -, если вентилятор не работает меняем его (если работает но ничего не помогает значит где то обрыв расказывать про это нудно и долго поэтому ищем статью как сделать все на прямую но через датчик или через кнопку).
И так реле у нас рабочее, предохранитель тоже, обрыва нет, вентилятор срабатывает при скидываний фишки с датчика ДТОЖ, что можно сделать еще как поставить карбюраторный датчик, если вы владеете пк, смартфоном и шнуром для диагностики можете подключится к машине через шнур (статью про это я писал) и попробовать включить вентилятор программно для проверки (как показывает практика он включится и щелкнет реле, у меня было так) теперь после всех проверок начнем грешить на Датчик ДТОЖ (самое взять у друга исправный датчик и проверить на своей машине, если вентилятор начал включатся поздравляю вам повезло и теперь будете знать как все проверяется) (кстати вентилятор включается при 100-105 градусах поэтому прогрейте машину до нужной температуры и после этого начинайте проверять), теперь перейдем к установке датчика включения вентилятора с ваз 2108-99 карбюраторной, ничего сложного в этом нет за исключением одного но, не на всех инжекторных машинах есть отверстие под датчик вентилятора (у меня он был, машина 2001 года) тут решение проблемы 2 либо ехать к электрику и искать причину либо купить радиатор охлаждения с карбюраторной машины (все подходит как родное, насчет ваз 2113-15 не проверял) и так:
отверстие есть, покупаем датчик включения вентилятора именно от карбюратора ( можно взять от ваз 2108-99 он на 99,94 градуса либо от ваз 2107 он на 87-89 градусов кому какой нравится), и клеммы мама 2 шт, прежде чем что то ставить нужно проверить будет ли это все работать, поэтому делаем так как делал я, идем к машине с датчиком, кипятильником, стаканом воды (горячую воду нести бесполезно) и берем переноску. Откручиваем наше реле (кто не умеет ищем в интернете, так же можно не откручивать а подлезть прямо так) на него идут два провода Синий и Сине-черный, отрезаем эти два провода от реле изолируем провода которые шли на реле а обрезаные два провода для начала замыкаем между собой (вентилятор должен включится сразу же) и так вентилятор включился размыкаем провода и подключаем их к датчику включения вентилятора(полярности у датчика как таковой нет), включаем кипятильник ложим в стакан с водой ждем пока начнет кипеть вода, вода кипить бурлит, берем датчик и макаем на половину в кипящую воду(не пугайтесь если вода бурлит уже -1 максимум 2 минуты а вентилятор не включается во время, ура вентилятор включился, выливаем воду, относим стакан с кипятильником домой, берем длинные провода (желательно не очень тонкие), снимаем заглушку датчика (отворачивается она большим шестигранником, так же можно попробовать пассатижами, датчик находится со стороны генератора на радиаторе), берем датчик одеваем кольцо которое должно быть в комплекте с датчиком и вкручиваем вместо заглушки в радиатор, подключаем датчик тянем провода в салон к реле (точнее к обрезаным проводам) подключаем хорошо изолируем и радуемся, данный способ так же не потерял предохранитель и реле, так же вентилятор по прежнему можно включить через диагностику.
Надеюсь данный способ будет полезен.

Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор) — Auto-Self.ru

Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Мотор может перегреваться по разным причинам:

Вышел из строя термостат;
Забился радиатор;
Вышел из строя вентилятор радиатора;
Сломался датчик включения вентилятора;
Упал уровень ОЖ в системе;
Вышла из строя помпа;
Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки	Метод
Вентилятор	Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять
Датчик вентилятора	Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Датчик

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Вентилятор

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Электромоторчик

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

Штифт направьте в продольное отверстие

Модернизация

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Vkontakte

Почему не работает вентилятор — ваз 2109

Вентилятор включается в работу без участия водителя. Датчик должен срабатывать при превышении рабочей температуры антифриза равной 90-95 градусов и подавать сигнал на реле включения электродвигателя, находящегося в монтажном блоке. Электрическая схема включения электродвигателя защищена предохранителем № 4 и № 8 на монтажных блоках типа 17. 3722.

Если на Вашем автомобиле ВАЗ-2109 установлен монтажный блок типа 2114-3722010-60, то включение электродвигателя вентилятора происходит напрямую от датчика включения, без участия реле. Его просто в монтажном блоке нет совсем. Электрическая схема защищена предохранителем, обозначенным под № 5.
В случае появления, каких либо неисправностей в этих электрических схемах, вентилятор включаться не будет. Водитель определит это по показаниям указателя температуры охлаждающей жидкости. Стрелка этого указателя пойдёт в красную зону шкалы. В этом случае необходимо снизить нагрузку на двигатель до холостых оборотов, включить вентилятор отопителя салона и открыть кран, для подачи охлаждающей жидкости в радиатор печки, начать движение накатом до полной остановки, для устранения причин неисправности.

Если вентилятор на ваз 2109 не заработал, то откройте крышку монтажного блока и проверьте исправность предохранителей № 5 на блоке 2114-3722010-60 и № 4, № 8 на блоке 17. 3722. Искать маркировку № предохранителей надо на верхней части крышки. Убедившись в исправности предохранителей и при условии, что вентилятор всё равно не работает, необходимо проверить его электродвигатель.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

ВАЗ 21099 — не включается вентилятор охлаждения: что делать, причины неисправности

Работа вентилятора охлаждения очень важна, особенно летом, при высокой температуре. В жаркое время года вероятность перегрева мотора сильно возрастает, поэтому очень важно правильное функционирование системы охлаждения путем холодного потока воздуха, который подается на радиатор. Если система охлаждения автомобиля, а в частности вентилятор, вышла из строя, то происходит неминуемое закипание жидкости в системе, что может привести к сложнейшей поломке.

Когда на малых скоростях движения автомобиля не включается вентилятор охлаждения, первой мыслью многих автолюбителей становится то, что проблема в термостате. Как правило, в данном случае перестает циркулировать жидкость в радиаторе. Но на самом деле проблем с системой охлаждения может быть гораздо больше.

Чаще всего проблемы с неработающем вентилятором встречаются у автомобилей с большим пробегом, а из-за схожести конструкции системы охлаждения, могут быть применимы к любым моделям семейства Lada.

В первую очередь стоит обратить внимание н поломку термостата. Проверить его работоспособность очень просто. Для этого нужно потрогать низ радиатора, если он холодный, но при этом вода кипит, то скорее всего вентилятор исправлен, а проблема заключается именно в термостате. Напротив, если радиатор горячий – термостат исправлен, и причина отсутствия охлаждения кроется в вентиляторе.

Частые причины поломки вентилятора на ВАЗ 21099

Для того чтобы, провести ручную диагностику и выявить поломку вентилятора на ВАЗ 21099, нужно знать основной перечень наиболее частых причин данной неисправности.

Поломка электропривода вентилятора.
Выход из строя предохранителя.
Поломка реле.
Возможные обрывы электропроводки.
Проблемы с датчиком температуры (отсутствие контакта).

Чтобы провести ручную диагностику по выявлению данной проблемы, нужно начать с поиска причин, которые может выполнить каждый.

Поиск причины

В начале следует выключить и снова включить вентилятор, соблюдая нужную полярность к аккумуляторным клеммам. Вентилятор должен запустится, если этого не произошло, значит электропривод работает, и причина кроется в другом. Напротив, если после данных манипуляций, вентилятор по-прежнему не работает, то нужно произвести проверку электрики на датчике.

Если проводка в порядке, то следует перейти к предохранителю, расположен в монтажном блоке, под капотом автомобиля со стороны водителя. Там находится сдвоенный предохранитель отвечающий за звуковой сигнал и систему охлаждения. Поэтому проверить его работоспособность очень просто при помощи обыкновенного автотестера. Если звукового сигнале во время проверки нет, то проблема именно в нем.

Если выявить причину не удалось, нужно проверить работоспособность реле. Для этого нужно найти другое рабочее реле и вставить его в посадочный разъем на место старого. Если вентилятор не работает и в этом случае, то возможно проблема с датчиком, перед проверкой его следует обесточить.

После этого контролер запускает вентилятор в принудительном режиме. Далее следует отсоединить разъем от датчика, и повернуть ключ зажигания. Если вентилятор заработал, это говорит о том, что датчик не исправлен и требует немедленной замены. Стоит отметить что, этот метод актуален для инжекторных моделей.

Для карбюраторных моделей, нужно проверить работоспособность предохранителей в монтажном блоке. Если данный предохранитель неисправен, это достаточно легко заметить по характерной копоти на нем. Также, во многих российских автомобилях наблюдается проблема с реле, отвечающим за включение вентилятора. Здесь проверка производится аналогичным способом с инжекторными моделями.

Если в карбюраторной модели наблюдается неисправность датчика установленного в радиатор автомобиля, нужно просто замкнуть между собой находящиеся на нем контакты. Как и в инжекторных моделях, вентилятор должен запуститься, что свидетельствует о поломке датчика.

Неисправность вентилятора

Если во время поиска неисправности, выяснилось, что все же сломался вентилятор, то его можно попробовать отремонтировать собственноручно. Обычно при такой поломке в первую очередь выходят из строя щетки или стираются подшипники, но иногда происходит замыкание или обрыв проводки внутри вентилятора. В этом случае если нет должной сноровки и знаний, лучше приобрести новый вентилятор.

Чтобы снять поломанный вентилятор, нужно в первую очередь:

Снять клеммы с аккумулятора.
Для большего удобства, демонтировать воздушный фильтр
Отсоединить провода, закрепленные в защитном кожухе вентилятора.
Открутить гайки, при помощи которых кожух крепиться к кузову и радиатору.
Снять кожух.
Извлечь вентилятор, немного наклонив его в сторону мотора.

Запрещено управлять автомобилем со сломанным вентилятором, так как в результате перегрева жидкости в радиаторе в лучшем случае выйдут из строя резиновые патрубки и шланги, а также клапанная крышка и прокладки ГБЦ. В худшем, из-за высокой температуры в двигателе деформируются элементы поршневой группы, что может привести к серьезному ремонту и дополнительным финансовым затратам.

После установки нового вентилятора, нужно запустить и прогреть двигатель до момента включения системы охлаждения. Если вентилятор так и не включился, нужно заглушить двигатель и повторить процедуру включения и выключения несколько раз.

Все описанные действия способен выполнить любой автолюбитель, но за ремонтом многих частей придется обратиться в специализированные автосервисы. Поскольку проблема в системе охлаждения автомобиля может таиться как внутри, так и из вне, найти ее порой бывает сложно. Поэтому если у автомобилиста нет должной сноровки и умений, лучше всегда воспользоваться советом специалиста и сделать грамотный ремонт.

не срабатывает вентилятор охлаждения в чем причина ваз 2109

ваз 2109-инжектор или карбюратор? если ИНЖЕТОР: -открываем капот и смотрим-на месте ли антифриз (тосол) в расширительном бачке? разъем на вентиляторе охлаждения не сгнивший ли (двух контактный разъем идет)? нагревается и срабатывает ли термостат? датчик включения вентилятора так же может быть не исправен (двух контактный датчик стоит на термостате), так же стоит проверить предохранитель на вентилятор. НО В ПЕРВУЮ ОЧЕРЕДЬ — ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛЮЧЕНИЯ ТЕМПЕРАТУРЫ И ВКЛЮЧАЕМ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧИЛСЯ ЧЕРЕЗ НЕСКОЛЬКО СЕКУНД, ТО МЕНЯЕТ ДАТЧИК ВКЛ. ВЕНТИЛЯТОРА, ЕСЛИ НЕТ, ТО ВЫКЛЮЧАЕМ ЗАЖИГАНИЕ, СТАВИМ РАЗЪЕМ НА МЕСТЕ И СМОТРИМ ВСЕ ПО ПОРЯДКУ КАК НАПИСАННО ВЫШЕ!! ! -ЕСЛИ 2109 КАРБЮРАТОР-ТО ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛ. ВЕНТИЛЯТОРА (НАХОДИТСЯ НА РАДИАТОРЕ-ДВУХ КОНТАКТНЫЙ ДАТЧИК), ПЕРЕМЫКАЕМ РАЗЪЕМ И СМОТРИМ: ЕСЛИ ВКЛ. ВЕНТИЛЯТОР, ТО ПРОБЛЕМА В ДАТЧИКЕ, ЕСЛИ НЕТТО СМОТРИМ ПРЕДОХРАНИТЕЛЬ, РАЗЪЕМ НА ВЕНТИЛЯТОР И САМ ВЕНТИЛЯТОР (КРЫЛЬЧАТКУ МОГЛО ЗАКЛИНУТЬ) . В обоих случая должен быть антифриз (тосол), рабочий вентилятор (если от руки вращается легко, то норма), не сгнивший разъем на вентиляторе, целый предак. удачи!

Причина может быть в каждом компоненте. Кстати, ваз-2109 с карбюратором или инжектор? Это ТОЖЕ имеет значение.

попробуйте поменять датчик включения вентилятора или может просто с него разьем слетел

начинаем от предохранителя вентилятора. потом сам вентик. потом его разъем. потом термостат. если все ранее перечисленное живое, то пошел «геморрой» под названием проводка подкапотная… . если машина оставлялась недалеко от мусорных контейнеров, то есть шанс перегрызанной проводки (сам на такое попадал. сегодня только проложил, а завтра офигел от того что ее пожрали крысы)

всю цепь надо проверить

Датчик вентилятора ВАЗ 2108, 2109, 21099

Датчик включения вентилятора является элементом системы охлаждения карбюраторного двигателя (2108, 21081, 21083) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

Назначение датчика включения вентилятора

Датчик включения вентилятора в системе охлаждения карбюраторного двигателя предназначен для включения или выключении в зависимости от температуры ОЖ вентилятора на радиаторе.

Расположение на автомобиле

Датчик включения вентилятора ввернут в резьбовое отверстие правого (по ходу автомобиля) бачка радиатора охлаждения.

Устройство датчика включения вентилятора

Корпус датчика выполнен из латуни или бронзы. Это продолговатый цилиндрический баллон, имеющий в верхней части гайку, в средней резьбу, а в нижней плоскую поверхность. Соединение датчика с радиатором уплотнено алюминиевым или медным уплотнительным кольцом. Датчик имеет два вывода: на один ток подается (минус), с другого уходит на реле включения вентилятора (113.3747) в монтажном блоке (также минус). Внутри корпуса выводы имеют два контакта. Так же внутри корпуса расположена биметаллическая пластина (прикреплена к днищу), по мере нагрева она изменяет свою кривизну и замыкает контакты.

Принцип действия датчика включения вентилятора

На автомобилях ВАЗ 2108, 2109, 21099 до 1998 г. в. с монтажным блоком предохранителей 17.3722 (пальчиковые предохранители).

Датчик включения вентилятора установлен в разрыв минусового провода ведущего к реле включения вентилятора в монтажном блоке. При повышении температуры в радиаторе системы охлаждения до 99±3º С, контакты внутри датчика включения вентилятора замыкаются биметаллической пластиной, и электрический ток (минус) через него поступает на реле в монтажном блоке. С реле ток (уже плюс) идет на электромотор вентилятора на радиаторе и включает его.

На автомобилях ВАЗ 2108, 2109, 21099 после 1998 г. в. с монтажными блоками 2114, реле включения вентилятора удалено из электрической цепи. Датчик включения вентилятора также установлен в разрыв минусового провода, но уже идущего напрямую к вентилятору. Температура замыкания контактов аналогична.

Если температура в радиаторе падает ниже 93±3º С, биметаллическая пластина размыкает контакты, электромотор вентилятора обесточивается.

Неисправности датчика включения вентилятора

В случае неисправности датчика охлаждающая жидкость (антифриз, тосол) начинает кипеть, что заметно в расширительном бачке. Датчик включения вентилятора редко выходит из строя, так как ломаться там практически нечему. Причинами его отказа может быть низкое качество изготовления, механическая деформация. При появлении проблем с включением вентилятора на радиаторе следует проверить в первую очередь его электрические соединения. Сняв с датчика оба провода, соединяем их между собой. Включаем зажигание. Если вентилятор заработал – неисправен датчик включения (выключения). Если нет, неисправность следует искать в других элементах цепи.

Помимо этого возможна ситуация, когда вентилятор на радиаторе не выключается после включения. Практически всегда в этом виноват датчик. Подробнее: «Постоянно работает вентилятор радиатора на карбюраторной ВАЗ 21093».

Применяемость датчика включения вентилятора

В системе охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 применяется датчик ТМ 108 с маркировкой на корпусе «99-94». Он работает как через реле в монтажном блоке в автомобилях до 1998 г. в., так и без реле в автомобилях более поздних годов выпуска. В продаже также имеются аналоги данного датчика разных производителей.

Примечания и дополнения

— На инжекторном двигателе автомобилей ВАЗ 21083, 21093, 21099 включение вентилятора системы охлаждения происходит по команде блока управления (ЭБУ), анализирующего показания датчика температуры охлаждающей жидкости (ДТОЖ).

— В системе охлаждения карбюраторных и инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 присутствует еще один температурный датчик. Это датчик указателя температуры в щитке приборов (ТМ 106). Он работает только на указатель температуры.

Еще статьи по системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

— Перегревается двигатель на автомобилях ВАЗ 2108, 2109, 21099, причины

— Потек радиатор системы охлаждения двигателя

— Электрическая схема включения вентилятора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Удаление воздушной пробки в системе охлаждения карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099

Не включается вентилятор радиатора охлаждения на ВАЗ 2109 — причины, поиск неисправностей

Бывает так, что после планового ТО машины марки ВАЗ, владельцу выдают перечень запасных частей, которые в ближайшее время, а то и срочно нужно будет заменить. Когда речь идет о расходных материалах, это стандартная, и, в принципе, привычная процедура, не вызывающая вопросов. Но иногда приходится сталкиваться с нетипичными неисправностями, связанными, например, с системой охлаждения двигателя и ее отдельными компонентами. В подобных случаях автолюбитель задается следующими вопросами: где бы купить вентилятор радиатора охлаждения на ВАЗ 2109 и почему он, собственно, вышел из строя.

Кстати, непосредственно сам вентилятор может быть рабочим, но, по определенным причинам, просто не включаться, когда это нужно. Ведь основная функция данного устройства – создание потока воздуха, направленного на радиатор, с целью его охлаждения, то есть понижения температуры охлаждающей жидкости. В противном случае, если движение будет продолжено, мотор просто-напросто перегреется, это как минимум, как максимум дело может закончиться «закипанием» двигателя, что чревато серьезными последствиями.

Итак, для начала проверим сам вентилятор, это можно сделать путем подключения его непосредственно к источнику питания, АКБ или внешнему устройству. Если вентилятор начинает крутиться, значит, причина неисправности заключается в иных узлах, непосредственно влияющих на своевременное включение данного устройства.

Следующим шагом будет проверка работоспособности таких деталей, влияющих на вентилятор радиатора охлаждения на ВАЗ 2109:

Реле вентилятора охлаждения (проверка тестером).
Датчик температуры (проверка самого датчика, а также штекера подключения).
Термостат (можно проверить «на ощупь», в определенном месте рабочий термостат должен быть теплым).
Проводка (контакты, провода и разъемы, проверка при помощи тестера).
Предохранители (визуальная целостность, как самого блока, так и каждого предохранителя в отдельности, замена местами).
Датчик-сигнализатор термостата (проверка при помощи тестера).

Как видите, перечень составляющих, которые необходимо диагностировать, не так уж велик, учитывая их относительную доступность в плане размещения, все вышеперечисленные работы вполне по силам выполнить самостоятельно, не прибегая к услугам дорогостоящих специалистов. Подобная ситуация и с возможной установкой новых запасных частей, в случае необходимости.

В автомобилях ВАЗ также встречается подобная проблема, тесно связанная с системой охлаждения, в целом, и вентилятором, в частности: когда включение происходит в стандартных режимах, а вот выключение запаздывает. То есть, уже после того, как температура в радиаторе упала до необходимых пределов, вентилятор все равно продолжает функционировать, даже после того, как мотор заглушен. Помимо шумового эффекта, это может привести к весьма неприятным последствиям, таким как снижение ресурса всего узла и разрядка аккумулятора.

Причины такой неисправности могут быть как достаточно серьезными (например, сбои в работе электронного блока управлением двигателя), так и относительно простыми – залипание контактов реле включения (наиболее частый случай).

Процедура проверки и устранения поломки схожа с нашим первым обсуждаемым случаем (когда вентилятор не включается).

В том случае, если после проведенной диагностики окончательно поставлен вердикт – необходима замена детали, то самое время определиться, где купить вентилятор радиатора охлаждения на ВАЗ 2109. В качестве места приобретения можем порекомендовать интернет-магазин автозапчастей azon.ua – большой выбор элементов систем охлаждения на автомобили ВАЗ по приемлемым ценам.

Ваз 21099 инжектор не включается вентилятор охлаждения

Главная » Блог » Ваз 21099 инжектор не включается вентилятор охлаждения

Что делать, если не включается вентилятор на ВАЗ 21099

Вам понадобится

— плоская отвертка;
— бокорезы или плоскогобцы;
— провод сечением минимум 0,75 кв.мм в изоляции;
— изоляционная лента;

Инструкция

Возьмите электрическую схему вашего автомобиля и найдите элементы, отвечающие за управление электрическим вентилятором. Первым делом проверьте целостность электрического предохранителя. Обратите внимание, что на старых автомобилях не применялся электрический вентилятор, вместо него на помпе устанавливалась крыльчатка, которая вращалась постоянно. Такой обдув радиатора хорош тем, что в жаркую погоду охлаждение лучше. Но в мороз двигатель дольше набирает рабочую температуру, поэтому приходится на зиму закрывать радиатор картоном или куском пластика.

Проверьте работоспособность датчика температуры, установленного в корпусе радиатора. Электрический вентилятор может не включаться по причине выхода из строя датчика, который представляет собой простой выключатель, контакты которого замыкаются при определенной температуре. Немного поразмыслив, можно прийти к выводу, что, замкнув контакты этого датчика, мы добьемся принудительного включения электровентилятора. Взглянув на простейшую схему управления, которая применяется на автомобилях ВАЗ, можно увидеть, что датчик установлен в разрыв массового провода питания вентилятора.

Проверьте работоспособность электромагнитного реле, если схема включения вентилятора релейная. Сделать это можно, замкнув контакты реле, подключенные к датчику. Должен раздаться слабый щелчок, говорящий о том, что катушка цела. Но не забывайте, что на плюсовом выводе вентилятора должно появиться напряжение. Если его нет, то вполне возможно, что имеет место быть разрушение контактов реле. При размыкании и замыкании образуется небольшая искра, которая может расплавить даже контакты. Поэтому после проверки катушки обязательно замкните силовые провода. Только не замкните плюсовой провод на массу.

Возьмите провод, сечение которого составляет не менее 0,75 кв. мм, чтобы подключить электрический вентилятор на клеммы аккумуляторной батареи. Такое решение будет верным в том случае, если поломку быстро диагностировать не получается. Как правило, осложнение диагностики происходит при нарушении электропроводки. Например, на автомобилях восьмого семейства датчик температуры подключен к массе не в самой ближайшей точке, а провод протянут под радиатором и уходит к блоку предохранителей. Чтобы не закипеть в пробке, наилучшим выходом будет размыкание штекерного соединения и подключение вентилятора к АКБ. Только не перепутайте полярность, иначе двигатель будет вращаться в другую сторону, радиатор в итоге не охладится.

Обратите внимание

Двигатель электрического вентилятора — это машина постоянного тока, которая чувствительна к полярности. При подключении к батарее неправильно вращаться двигатель будет в обратную сторону.

Источники:

проверка системы охлаждения на автомобиле ваз 2108, ваз 2109

Вентилятор охлаждения ВАЗ 21099 карбюратор не работает: что делать?

Машина ВАЗ 21099 седан — это заключительная модель серии «Самара». Изготавливалась она на базе ВАЗ 2109, от иных вариантов этого семейства ее совсем немного отличал передок кузова.

Вернуться к оглавлению

Общая характеристика модели

Машина мечты в 90-х

Размеры машины несколько изменились за счет удлинения крыла и увеличения капота. Кроме того, появились абсолютно новая, улучшенная решетка радиатора ВАЗ и, конечно, обновленная приборная панель. Длина ВАЗ 21099 по сравнению с иными авто данной группы увеличилась на 20 см.

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

он способен развивать достаточно высокую скорость;

имеет отличную управляемость при движении;

устойчив на абсолютно разных видах дорог.

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Автомобили ВАЗ 21099 бывают двух типов. У ВАЗ 21099 карбюратор, так же как и у ВАЗ 21099 инжектор, схема системы подачи топлива практически идентична.

В ВАЗ 21099 инжектор подача бензина при нажатии на педаль газа контролируется компьютером. В карбюраторном двигателе подобный выброс контролируют специальные заглушки-заслонки.

Достаточно часто владельцы данного автомобиля сталкиваются с одной проблемой: не работает вентилятор охлаждения ВАЗ 21099 карбюратор.

Вернуться к оглавлению

Проверка системы охлаждения

Устройство системы

Что же делать, если не работает вентилятор охлаждения ВАЗ 21099 карбюратор? Как только автовладелец заметил первые признаки перегрева, то есть стрелка датчика температур подошла к красной зоне, но из-под капота ВАЗ 21099 карбюратор еще не начал валить дым, нужно проверить работу системы охлаждения.

Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.
Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.
В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.
Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.
После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

Сначала необходимо открыть капот машины и осмотреть все пространство под ним. Найти источник пара. Проверить, достаточно ли охлаждающей жидкости в бачке, целы ли все резиновые шланги, радиатор и, конечно, термостат. Возможно, нужна замена именно этих деталей и систем.
Посмотреть под коврики для ног — не обнаружится ли там жидкость. Должна же быть весомая причина, почему не происходит охлаждение двигателя машины.
Если жидкость не найдена, необходимо посмотреть, работают ли датчики, которые запускают электродвигатель радиатора. Чтобы это сделать, надо снять с креплений датчика, находящегося внутри радиатора, два проводка и соединить их. После этого повернуть ключ зажигания на автомобиле. Если после соединения этих проводов вентилятор охлаждения начинает крутиться, значит, необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
Сам вентилятор охлаждения должен работать постоянно. Надо проверить датчики в радиаторе. При первой же возможности стоит заменить эти детали на новые, а также провести замену патрубков.
Если при замыкании проводов вентилятор системы охлаждения не работает, причиной всему может быть сгоревший предохранитель или сломанное реле включения вентилятора. Еще один вариант — перегоревший электродвигатель системы охлаждения. В данном случае необходимо заменить все неисправные детали.
После замены вышедших из строя элементов следует провести контрольную проверку. Для этого надо замкнуть пару проводов, которые присоединены к автомобильному датчику включения вентилятора охлаждения, и повернуть ключ зажигания. Если электродвигатель вентилятора сможет включиться, значит, проблема устранена.
Если же вентилятор охлаждения не включается, нужно проверить его, подав питание для электродвигателя от аккумулятора.
Мотор машины ВАЗ 21099 карбюратор может перегреваться и в том случае, если вышел из строя термостат, который регулирует прохождение жидкости в системе охлаждения мимо радиатора или через него. Для того чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, значит, термостат неисправен.

Вернуться к оглавлению

Причины неисправности вентилятора

Для выяснения причины неисправности вентилятора нужно будет его снять.

Отсоединить колодку вентилятора и жгута, разъединив провода.
Отсоединить провод электродвигателя, открутив левую гайку. При необходимости использовать подходящие ключи.
Под капотом открутить два винта, которыми крепится вентилятор.
Достать кожух.
Снять два болта крепления вентилятора.
Снять еще пять болтов и решетку воздухозабора.
Поднять опору вентилятора и потянуть его на себя.
Повернуть сам вентилятор на 90 градусов и вынуть его.

Схема подключения электродвигателя вентилятора

При любой поломке в автомобиле, независимо от того, перестал работать вентилятор или что-то другое, стоит обратиться в специализированную мастерскую. Опытные мастера всегда найдут причину проблемы, подберут подходящие детали, датчики и выполнят ремонт. Конечно, многие автовладельцы желают сами ремонтировать свой транспорт, это доставляет им немало удовольствия, требует минимальных затрат. Но в данном случае есть риск ошибиться с подбором детали и правильностью диагностики. Автолюбитель может потратить много сил и времени, а в итоге не получить необходимого результата. Чтобы этого не произошло, лучше обратиться к специалисту.

Вернуться к оглавлению

В качестве заключения

Поломка вентилятора охлаждения ВАЗ 21099 — достаточно серьезная проблема. Стоит уделить этой неисправности особое внимание. Ни в коем случае нельзя игнорировать данную проблему и продолжать движение. Не обращая внимания на неисправность, водитель рискует не только не добраться до места назначения, но и вовсе загубить свой автомобиль.

Что делать, если не включается вентилятор на ВАЗ 21099?

Иногда причина того, что автомобиль ВАЗ 21099 заметно перегревается, кроется в некорректной работе вентилятора, например, если вентилятор не включается. В подобной ситуации автомобилисту в первую очередь обратить внимание на электрическую цепь включения вентилятора охлаждения мотора. Проверьте ее состояние, вполне вероятно, проблема в ней. Если это так, то водитель может справиться с подобной проблемой самостоятельно. Даже не придется посещать салон техобслуживания. Впрочем, отечественные автомобили всегда были относительно просты в использовании и ремонте.

Приступая к ремонтным работам подобного типа, следует сразу обратить внимание на то, какой именно двигатель установлен на транспортном средстве. От этого фактора будет напрямую зависеть план действий по устранению проблемы с вентилятором системы охлаждения.

Принцип включения вентилятора системы охлаждения

Возьмем для примера моторы ВАЗ 2108 и 21083: на этих моделях автомобиля электровентилятор включается, благодаря специальному предустановленному датчику, который располагается в правой части радиатора охлаждения. Таким образом, вентилятор приходит в действие, когда его контакты замыкаются, то есть при температуре 99°С.

Кстати, на автомобилях, сошедших с конвейера еще до 1998 года, этот датчик корректирует работу вентилятора только через специальное реле 113.3747, которое находится в монтажном блоке.

На инжекторных моторах, например, на двигателе автомобиля ВАЗ 2111, ситуация несколько иная: на таких моторах вентилятор системы охлаждения также управляется через реле, но исключительно по сигналу от блока управления.

Выявление неисправности включения вентилятора на моторах автомобилей ВАЗ 2108 и ВАЗ 21083

Из вышесказанного становится ясно, что принцип удаления неисправности включения вентилятора на автомобилях с двигателем инжекторного и карбюраторного типа, будут сильно отличаться.

Для удаления неисправности на карбюраторном двигателе для начала придется тщательно проверить предохранители в монтажном блоке. Впрочем, если предохранитель на карбюраторном моторе сгорел, это легко заметить даже невооруженным глазом.

В отечественных автомобилях, выпущенных до 1998 года, в первую очередь необходимо проверить реле включения вентилятора. Вполне возможно, что при проверке выявится следующие неисправности: либо имеется электрический контакт между выводами «с» и «b», либо отсутствует контакт между выводами «c» и «d». В обоих случаях, реле подлежит обязательной замене.

Еще одной причиной проблем с включением вентилятора может быть поломка датчика, который установлен в радиаторе транспортного средства. Также есть вероятность, что из строя вышел сам вентилятор. Для проверки работоспособности датчика нужно просто снять контакты с датчика и попытаться замкнуть их между собой. В том случае если после этого электровентилятор включился, то проблема заключалась в датчике. Если же нет, то, скорее всего, неисправность в моторе вентилятора.

Выявлениена моторе автомобиля ВАЗ 2111

Если перегревание замечено на инжекторном двигателе, то в первую очередь необходимо проверить целостность предохранителя, который защищает цепь электрического вентилятора. После этого обязательно проверьте вспомогательное реле, которое обычно располагается в автомобильном салоне под бардачком со стороны пассажирского сиденья. Также не забудьте проверить, срабатывает ли мотор вентилятора в принудительном режиме.

Вентилятор на двигателе ВАЗ 2111 может не включаться еще и потому, что неисправен датчик, который находится на выпускном патрубке мотора. Однако проверить исправность датчика на инжекторном двигателе самостоятельно практически невозможно. В этом случае необходима сервисная компьютерная диагностика

Ответы@Mail.Ru: ВАЗ 21099 Инжектор. не включается вентилятор охлаждения.

Залезаете в настройки ЭБУ и уменьшаете температуру включения вентилятора. Правда просто?

А что мешает поехать к электрику? Жадность или скупость ?)))

Датчик может быть некачественный. Когда выдёргиваешь штекер, контроллер принудительно включает вентилятор.

Как вариант — датчик включения вентилятора, который включает вентилятор без реле, напрямую. Сами поменяли 4 датчика, все работали через реле, их ставишь а они сразу подгарают. Пока не нашли электрика советских времен, который дал сгоревший датчик в руки и сказал такой поставите и все работать будет. В продаже таких не было, продавцы смотрели как на новые ворота. Нашли все таки, и заработало.

Там блок управления (мозги включают вентилятор, а не датчик напрямую, как на классике например, гони на диагностику, можно и напрямую переделать по классической схеме, если немного в электрике шаришь, то не сложно

пробку на расширительном бачке смените

отсюда вывод: Всё исправно, меняй пробку бачка и выстави t° на 99°, там штатно вентилятор срабатывает при 105°С

Если есть БК то поставь температуру включения меньше. А датчик можно проверить прозвонив его на холодную и на горячую. Он то ли должен разомкнуться, то ли сопротивление поменять, точно не помню.

Как выявить неполадку электродвигателя отопителя (вентилятора отопителя)

Конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то, что радиатор печки ВАЗ 2110 и его вентиляторнаходится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем(САУО).

Блок САУО на ВАЗ 210 разного года выпуска различаются. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Уважаемые покупатели, во избежание ошибок при отправке системы автоматического управления отопителем(САУО), в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Вентилятор печки не включается — понять очень просто: при заведённой машине, включаем печку на скорости. Если никаких дополнительных «шумов» не появилось, то вентилятор не включается. Сразу отметим:

— для ВАЗ 2108 – 21099; 2113-2115 и их модификаций, если вентилятор не включается на 1-2 скорости, а на 3 включается, то дело в добавочном резисторе или в переключателе интенсивности работы печки.

-для ВАЗ 2110- 2112 и их модификаций и их модификаций выпущенных до 2003 г., если вентилятор работает только в одном положении 2, на корпусе отопителя сгорел дополнительный резистор, который позволяет регулировать обороты – через него в положении «А» и 1 подключается вентилятор.

Основные причины, почему не работает вентилятор отопителя

1.Перегорел предохранитель. Самая простая и в тоже время самая неприятная неисправность, потому что заменить предохранитель активная ссылка переход в корзину предохранители очень просто, и в то же время, мы не знаем причины, по которой он перегорел.

Если предохранитель перегорает, то значит, где то кроется коротыш (короткое замыкание). В этом случае нужно перебирать всё цепь предохранителя и искать источник короткого замыкания.

За печкой закреплён предохранитель F7 с силой тока в 30А. Так же этот предохранитель отвечает за прикуриватель, электродвигатель омывателя фар, подсветки бардачка, обогрев заднего стекла. Так что, если перегорел предохранитель, то помимо вентилятора отопителя, от работы откажутся вышеприведённые элементы электрики автомобиля.

2.Плохой контакт в монтажном блоке. Плохой или окислившийся контакт в монтажном блоке так же является распространённой болезнью. В данном случае нужно пошевелить колодку жгутиков, идущих к монтажному блоку.

3.Залипло реле зажигания. Если у Вас, включается печка только на прогретую, то дело в реле зажигания. Удивительно конечно, каким образом реле зажигания влияет на работу печки, но факт остаётся фактом. Нужно заменить реле. Кстати оно находится под панелью приборов в центральной консоли.

4. Для ВАЗ 2108 – 21099; 2113-2115 и их модификаций

4.1.печка включается только на 3 положении переключателя. Если вы столкнулись с такой ситуацией, то Вам нужно заменить добавочный резистор. Дело в том, что на 1 и 2 положениях переключателя отопителя, ток на вентилятор идёт через добавочный резистор, а на 3 положении – напрямую к вентилятору. Поэтому следует вывод о неисправности добавочного резистора.

4.2. не работает переключатель печки (отопителя). Чтобы проверить переключатель положения, Вам понадобится обычная габаритная лампочка на 12 вольт с двумя припаянными проводками. Снимаете центральную консоль панели приборов, для того чтобы получить доступ к переключателю печки: включаете зажигание; замыкаете минусовой провод лампочки на массу кузова, а другую подключаете к выходам 1-2-3 на добавочный резистор (серый, белый и красный провод — обычно). Если лампочка горит – значит переключатель работает, если не горит, то подключаете лампу к плюсовому проводу на переключатель положения. Если лампа не горит, то где то обрыв цепи или выбило предохранитель.

5. Для ВАЗ 2110 – 2112 и их модификаций выпущенных до 2003 г.

5.1. печка включается только в одном положении 2, на корпусе отопителя сгорел дополнительный резистор,который позволяет регулировать обороты — через него в положении «А» и «1» подключается вентилятор. В этом случае нужно добраться до отопителя (это возможно только из моторного отсека) и заменить резистор.

5.2. неисправен датчик температуры салона. Алгоритм работы отопителя должен быть следующий: на максимуме (красная точка) — движение на открытие заслонки; на минимуме (синяя точка) — движение на закрытие заслонки, остальные положения фиксируются в зависимости от задания температуры датчиком температуры салона. Чтобы увидеть ходит ли заслонка, лучше снять передние дефлекторы, у них по две пластмассовые защелки справа и слева (осторожно, при снятии не оторвите провод подсветки). После снятия дефлекторов прекрасно видно, ходит ли заслонка или нет, т.е. воздух идет через отопитель или нет. Кроме того, проверте сопротивление датчика температуры салона.

5.3. отгорели провода внутри контроллера (для устранения требуется разобрать контроллер и заменить их). Вытаскиваете из гнезда контроллер. Включаете зажигание, крутите ручку температуры и меряете напряжение на розовом и коричневом проводе (длинный разъем контроллера). Если напряжение меняется (должно включаться после изменения положения рукоятки температуры и выключаться примерно через 13 секунд), то контроллер исправен, если нет, то нужно менять контроллер.

Систему автоматического управления отопителем (САУО) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

6. Не работает моторчик печки (вентилятора отопителя). Если переключатель отопителя работает, напряжение идёт, а вентилятор не включается, то либо он перегорел, либо плохой контакт массы вентилятора (масса находится под гайкой крепления отопителя), либо залипли щётки моторчика.

Вентилятор отопителя (электродвигателя отопителя в сборе) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Вам, так же будет полезна информация : Как самостоятельно заменить вентилятор отопителя на автомобиле семейства ВАЗ 2108 –2112; 2113 — 2115, ВАЗ -2120 и их модификаций выпущенных до 2003 г.?

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Не включается вентилятор ваз 2109

Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор)

Содержание:

Проверка
Датчик
Вентилятор
Модернизация

Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Мотор может перегреваться по разным причинам:

Вышел из строя термостат;
Забился радиатор;
Вышел из строя вентилятор радиатора;
Сломался датчик включения вентилятора;
Упал уровень ОЖ в системе;
Вышла из строя помпа;
Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки	Метод
Вентилятор	Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять
Датчик вентилятора	Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Датчик

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Вентилятор

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Электромоторчик

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

Штифт направьте в продольное отверстие

Модернизация

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Загрузка … No Comments Yet! You can be first to comment this post! Close Window

Loading, Please Wait!

This may take a second or two.

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

-ЕСЛИ 2109 КАРБЮРАТОР-ТО ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛ. ВЕНТИЛЯТОРА (НАХОДИТСЯ НА РАДИАТОРЕ-ДВУХ КОНТАКТНЫЙ ДАТЧИК), ПЕРЕМЫКАЕМ РАЗЪЕМ И СМОТРИМ: ЕСЛИ ВКЛ. ВЕНТИЛЯТОР, ТО ПРОБЛЕМА В ДАТЧИКЕ, ЕСЛИ НЕТТО СМОТРИМ ПРЕДОХРАНИТЕЛЬ, РАЗЪЕМ НА ВЕНТИЛЯТОР И САМ ВЕНТИЛЯТОР (КРЫЛЬЧАТКУ МОГЛО ЗАКЛИНУТЬ).

В обоих случая должен быть антифриз (тосол), рабочий вентилятор (если от руки вращается легко, то норма), не сгнивший разъем на вентиляторе, целый предак. удачи!

1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе. Сегодня мы поговорим о последней неисправности, то есть о ситуации, когда вентилятор охлаждения не включается в определенный момент. Вы узнаете о том, почему это происходит, где искать причину, а также в какой последовательности. В качестве примера возьмем «девятку «, однако сам способ и причины будут практически одинаковы для всех моделей ВАЗ.

Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается. остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

Не работает вентилятор охлаждения ВАЗ 2109 карбюратор

всю цепь лезь звонитьот карлсона и до проводов под рулём

А я тебе и не писал что у тебя не в порядке он, ты прочитай заново то что написано, это вся связь твоего вентилятора, тебе объяснил дальше некуда.Чтоб тебе не мучится расцепи Ш6 разъёма 9-контакт вентилятор перестанет крутить(отключение реле), а этот провод идёт на сам датчик, вот потом и прыгай от 5 контакта к датчику, что не понятного?

На автомобиле ВАЗ-2109 устанавливается два вентилятора. Первый, более мощный, устанавливается в системе охлаждения двигателя, для того, чтобы увеличить поток воздуха через сердцевину радиатора. Второй вентилятор устанавливается перед радиатором отопителя («печки»), его задача нагнетать подогретый или не подогретый воздух внутрь салона автомобиля. Оба вентилятора приводятся в действие при помощи электродвигателей постоянного тока.

Начинать искать причину неисправностей необходимо с датчика включения электродвигателя вентилятора. Для этого открываете капот и отсоединяете клемму от датчика. Для дальнейшей проверки датчика потребуется кусочек провода, при помощи которого необходимо замкнуть два провода подходящие к клемме. Перемычку обмотайте изолентой, чтобы она не касалась массы автомобиля. Включаете зажигание, и если всё остальное исправно, вентилятор начнёт работать. Причём, работать он в этом случае, будет постоянно, пока включено зажигание.

Чтобы водителю не остаться один на один с такими неисправностями, ему необходимо иметь в багажнике своего автомобиля моток автомобильных проводов длинной метра три и запас предохранителей, которые стоят в монтажном блоке.

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

Для выяснения причины неисправности вентилятора нужно будет его снять.

Схема подключения электродвигателя вентилятора

Вентилятор охлаждения Ваз 2109

Поршень заклинившего от перегрева двигателя

Схема включения вентилятора Ваз 2109

Схема 2 включения вентилятора Ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе. Сегодня мы поговорим о последней неисправности, то есть о ситуации, когда вентилятор охлаждения не включается в определенный момент. Вы узнаете о том, почему это происходит, где искать причину, а также в какой последовательности. В качестве примера возьмем «девятку «, однако сам способ и причины будут практически одинаковы для всех моделей ВАЗ.

Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор)

Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Мотор может перегреваться по разным причинам:

Вышел из строя термостат;
Забился радиатор;
Вышел из строя вентилятор радиатора;
Сломался датчик включения вентилятора;
Упал уровень ОЖ в системе;
Вышла из строя помпа;
Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки	Метод
Вентилятор	Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять
Датчик вентилятора	Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Датчик

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Статья в тему: Установка задних дисковых тормозов на ВАЗ 2110

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Вентилятор

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Статья в тему: Устанавливаем ЭУР и ГУР на ВАЗ 2110 своими руками

Электромоторчик

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

Штифт направьте в продольное отверстие

Модернизация

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Если не работает вентилятор охлаждения ВАЗ 2109 инжектор

Длительная езда на перегретом двигателе, когда не работает вентилятор охлаждения ВАЗ 2109 инжектор, чревата серьёзными последствиями. Мотор может застучать или заклинить, и тогда не обойтись без капитального ремонта. Поэтому при устойчивом перемещении стрелки датчика температуры в красную зону незамедлительно включите на полную мощность отопитель, остановитесь в безопасном месте и дайте мотору остыть. Не открывайте крышку расширительного бачка на горячем двигателе, на вас может плеснуть перегретым тосолом.

Вернуться к оглавлению

Система охлаждения ВАЗ 2109

Жидкостная система охлаждения двигателя автомобиля ВАЗ 2109 инжектор — это система замкнутого типа с принудительной циркуляцией охлаждающей жидкости (ОЖ). Система состоит из следующих агрегатов:

водяная помпа с крыльчаткой, с приводом от ремня газораспределительного механизма;
термостат, направляющий ОЖ по малому или большому кругу в зависимости от степени прогретости двигателя;
радиатор из двух пластмассовых ёмкостей для тока ОЖ и алюминиевых трубок для рассеивания тепла, расположенный в передней части моторного отсека для облегчения доступа воздуха;
расширительный бачок, снабжённый впускным и выпускным клапанами для поддержания нормативного давления в системе;
вентилятор охлаждения радиатора, расположенный непосредственно перед радиатором для эффективного теплоотвода.

Работа вентилятора критически важна в жаркое время года при замедленном движении в пробке. В этих условиях особенно вероятен перегрев мотора и, соответственно, необходимо качественное функционирование вентилятора. Охлаждающий поток воздуха должен исправно подаваться на радиатор. Если не работает вентилятор охлаждения ВАЗ 2109 инжектор, то возможно «закипание» системы охлаждения.

Вернуться к оглавлению

Управление вентилятором

Если в автомобиле ВАЗ 2109 стоит двигатель с распределённым впрыском и инжектор, то привычного для владельцев карбюраторной модели датчика-выключателя на нём нет вообще. Включает и выключает вентилятор контроллер электронного блока управления мотором. Этот контроллер получает информацию с датчика температуры охлаждающей жидкости (ДТОЖ), который установлен в выпускном патрубке между термостатом и головкой блока цилиндров. Датчик используется для управления не только работой вентилятора, но и двигателя. В том числе обеспечиваются:

оптимизация степени обогащения топливовоздушной смеси: в холодном двигателе смесь переобогащена, по мере прогрева она обедняется;
повышение скорости вращения коленвала при запуске двигателя, чтобы мотор не глох сразу после запуска;
установка угла опережения зажигания для обеспечения экономии топлива;
удержание рециркуляционного клапана в закрытом положении до выхода мотора в рабочий режим.

Для определения температуры ДТОЖ ВАЗ 2109 инжектор использует термистор — резистор, сопротивление которого зависит от температуры. На ВАЗ 2109 применяется термистор с отрицательным температурным коэффициентом. Это означает, что с ростом температуры его сопротивление падает.

На термистор подаётся напряжение, по его изменению датчик определяет температуру охлаждающей жидкости и передаёт её в ЭБУ. А уже этот блок включает и выключает вентилятор радиатора.

Вернуться к оглавлению

Диагностика вентилятора

Для того чтобы проверить работоспособность агрегата, понадобится полутораметровый провод, желательно с «крокодилами» на концах. При выключенном двигателе соедините проводом клемму «плюс» аккумуляторной батареи с контактом вентилятора напрямую. Исправный агрегат должен начать вращаться. Если не начал — он неисправен. Если при перегреве мотора не включается вентилятор охлаждения, хотя диагностика свидетельствует о том, что они исправен, следует проверить ДТОЖ.

При проверке вам понадобится омметр для измерения сопротивления датчика. Омметр входит в состав любого, даже самого простого портативного цифрового мультиметра. Порядок действий таков:

При выключенном холодном двигателе снимите провода с контактов ДТОЖ.
Поставьте переключатель режимов мультиметра в положение «измерение сопротивления».
Измерьте сопротивление датчика. При комнатной температуре оно должно составлять примерно 2 200 — 2 800 Ом.
Установите обратно провода датчика.
Заведите двигатель и дайте ему прогреться на холостом ходу примерно до 80 градусов.
Выключите мотор. Снимите провода с контактов датчика.
Измерьте сопротивление датчика. При 80 градусах сопротивление должно быть в интервале 270 — 389 Ом.

Если сопротивление датчика почему-либо, не соответствует нормативному, деталь надо менять. А если соответствует, но агрегат не включается, что-то не срабатывает в электронном блоке управления двигателем. С этим следует обратиться на сервисную станцию. Для диагностики и перепрошивки ЭБУ нужно специальное оборудование.

Вернуться к оглавлению

Снятие и ремонт вентилятора

Прежде чем снимать перегоревший вентилятор с автомобиля, обесточьте электросистему. Снимите клемму с отрицательного контакта аккумуляторной батареи. Далее следуйте инструкции:

Откройте капот и снимите воздушный фильтр с двигателя для обеспечения удобного доступа.
Отсоедините колодку проводов от её ответной части, закреплённой на кожухе вентилятора.
Кожух крепится к левому бачку двумя винтами. Выкрутите их полностью.
Отверните гайку, которая крепит нижнюю часть кожуха к кузову.
Отверните гайку крепления кожуха к радиатору. Используйте накидную головку и удлинитель.
Отверните две гайки крепления кронштейна и снимите его.
Наклоните вентилятор в сторону двигателя и извлеките его из моторного отсека.

Причиной, почему не работает вентилятор, как правило, является выход из строя его электродвигателя. Для замены отсоедините провода электропитания, открутите три винта крепления мотора к кожуху и гайку крепления крыльчатки к двигателю. Снимая крыльчатку, позаботьтесь о сохранности шпонки, предотвращающей проворачивание крыльчатки на оси. Она очень маленькая и легко теряется. После замены электродвигателя соберите агрегат в обратном порядке. Не забудьте хорошенько затянуть на оси вентилятора гайку, крепящую крыльчатку. Плохо затянутая гайка может привести к её отворачиванию, при этом начинаются биения и вибрации, появляются посторонние звуки.

Система включения вентилятора ВАЗ 2109 инжектор значительно надёжнее, чем у версии 2109 карбюратор. Поэтому обычно нет необходимости заниматься тюнингом, устанавливая второй вентилятор или монтируя в салоне кнопку, обеспечивающую принудительное включение вентилятора. Штатная конфигурация работает вполне удовлетворительно.

Почему не работает вентилятор — ваз 2109

Вентилятор, который установлен в отверстие кожуха, закрывающего сердцевину радиатора, в электрической схеме его подсоединения, имеет датчик автоматического включения электродвигателя. Этот датчик вворачивается в резьбовое отверстие, находящееся в правом бачке радиатора, так как там будет самая высокая температура охлаждающей жидкости, после срабатывания термостата. Вентилятор включается в работу без участия водителя. Датчик должен срабатывать при превышении рабочей температуры антифриза равной 90-95 градусов и подавать сигнал на реле включения электродвигателя, находящегося в монтажном блоке. Электрическая схема включения электродвигателя защищена предохранителем № 4 и № 8 на монтажных блоках типа 17. 3722.

Если на Вашем автомобиле ВАЗ-2109 установлен монтажный блок типа 2114-3722010-60, то включение электродвигателя вентилятора происходит напрямую от датчика включения, без участия реле. Его просто в монтажном блоке нет совсем. Электрическая схема защищена предохранителем, обозначенным под № 5. В случае появления, каких либо неисправностей в этих электрических схемах, вентилятор включаться не будет. Водитель определит это по показаниям указателя температуры охлаждающей жидкости. Стрелка этого указателя пойдёт в красную зону шкалы. В этом случае необходимо снизить нагрузку на двигатель до холостых оборотов, включить вентилятор отопителя салона и открыть кран, для подачи охлаждающей жидкости в радиатор печки, начать движение накатом до полной остановки, для устранения причин неисправности.

Поделитесь статьей с друзьями:

Ремонт и эксплуатация автомобиля Ваз 2108 2109 21099

С наступлением тепла актуальной проблемой для владельцев Ваз 2108, Ваз 2109, Ваз 21099 становится перегрев двигателя. Все прекрасно знают к чему приводит игнорирование стрелки температуры двигателя в красной зоне: 1) Прогорание прокладки головки блока цилиндров; 2) Повышенный износ деталей двигателя; 3) Заклинивание и стук двигателя.

Если Вы недолго проехали на перегретом двигателе Ваз 2108, Ваз 2109, Ваз 21099, то последствия будут не очень тяжелые: какие-то поршни могли немного оплавится, кольца поцарапать стенки цилиндра. На глаз без разборки двигателя это не видно, поэтому владельцы не подозревают, насколько страшен для двигателя перегрев.Однако если двигатель долгое время работал перегретым, то тут все печально. Рано или поздно он стукнет или заклинит.

Вентилятор охлаждения Ваз 2109

Рабочая температура двигателя — 90 градусов, именно при этой температуре масло имеет необходимую вязкость, поршни и кольца не расширяются до пределов, когда начинают клинить внутри цилиндра. Поэтому стрелка указателя температуры на панели приборов Ваз 2108, Ваз 2109, Ваз 21099 выведена туда не просто так. Значение температуры двигателя необходимо знать и в случае перегрева до 100 и больше останавливать машину, глушить двигатель и давать ему остыть. Иначе можно запросто попасть на капитальный ремонт двигателя.

Поршень заклинившего от перегрева двигателя

Перегрев двигателя Ваз 2108, Ваз 2109, Ваз 21099 возможен по следующим причинам: 1) Неисправен термостат; 2) Забит радиатор системы охлаждения; 3) Неисправен вентилятор охлаждения радиатора;

4) Неисправен датчик включения вентилятора;

5) Неисправность проводки в цепи включения вентилятора охлаждения;

6) Низкий уровень тосола в системе охлаждения двигателя;

7) Неисправна помпа. Все перечисленные выше причины можно легко проверить собственными руками без какого-либо специального инструмента и специфических знаний автомобиля. Давайте пройдем по порядку по все пунктам:

1) Подробная проверка термостата на работоспособность уже была описана в статье: «Проверка термостата Ваз 2109«. Там подробно указано,что делать, и для этого совершенно не нужно снимать термостат и нести его домой для купания в кипятке.

2) Проверить забит радиатор или нет можно слив тосол и сняв его с автомобиля. Снимаем радиатор, подносим к одному из отверстий шланг с водой и подаем ее внутрь. Если вода хорошим напором будет вытекать из второго отверстия, значит радиатор не забит. Таким же способом его можно частично промыть подавая напор воды поочередно в отверстия радиатора. 3) Чтобы проверить исправность самого вентилятора системы охлаждения нам понадобятся один провод, длиной около метра. Проверка заключается в следующем: при подаче напряжения на вентилятор Ваз 2108, Ваз 2109, Ваз 21099 напрямую с аккумулятора он должен вращаться. Очень хорошо,если Ваш провод имеет на двух концах крокодилы. Масса уже подключена на самом вентиляторе, затем осторожно стараясь не закоротить между собой провода подаем +12 Вольт на второй контакт вентилятора. Крутится — значит исправен, не крутится — надо искать новый. 4) Проверка датчика включения вентилятора очень проста: при включенном зажигании его контакты замыкаются отверткой. Замкнули — вентилятор крутится, разомкнули остановился. Только обязательно должно быть включено зажигание автомобиля, иначе замыкание датчика отверткой не будет коммутировать реле включения вентилятора Ваз 2108, Ваз 2109, Ваз 21099. Тут есть небольшой нюанс: датчики включения вентилятора разных производителей и разных марок автомобилей имеют немного разную температуру отработки. У одних датчик замыкает контакты уже при 87 градусах Цельсия, у других при температуре более 90 градусов.

5) Это единственный пункт, для проверки которого необходимо понимать в проводке. Проверка заключается в прозвонке электрической цепи включения вентилятора представленной на рисунке ниже.

Схема включения вентилятора Ваз 2109

Схема 2 включения вентилятора Ваз 2109

Как только температура опустится ниже температуры отработки датчика либо выключится зажигание реле К9 разомкнет свои контакты и вентилятор выключится. 6) Из- за низкого уровня тосол в двигателе Ваз 2108, Ваз 2109, Ваз 21099 возможен перегрев. Проверяется просто: смотрите уровень охлаждающей жидкости в расширительном бачке системы охлаждения. 7) При неработающей помпе не будет циркуляции тосола в системе охлаждения двигателя. Проверяется передавливанием рукой шлангов от двигателя к радиатору Ваз 2109 и от радиатора к термостату. При передавливании и отпускании должна чувствоваться циркуляция жидкости, выраженная в напоре патрубков.

Также в конце статьи следует упомянуть, что у многих автомобилей Ваз, особенно моделей классики владельцы включают вентилятор охлаждения кнопкой. То есть люди либо не хотят разбираться почему он не включается автоматически, либо не хотят покупать или реле или датчик, а может просто не хотят возиться с ремонтом а просто включают когда надо вентилятор Ваз 2108, Ваз 2109, Ваз 21099 кнопкой. Удобней всего данную кнопку расположить в салоне, но многие делают ее и под капотом. Схема тут простая, кнопка с фиксацией либо переключатель просто подают напряжение +12 на вентилятор охлаждения, масса уже подключена на самом вентиляторе.

Схема включения вентилятора кнопкой

На Главную.

Не работает вентилятор охлаждения ваз 2109

Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор)

Содержание:

Проверка
Датчик
Вентилятор
Модернизация

Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Мотор может перегреваться по разным причинам:

Вышел из строя термостат;
Забился радиатор;
Вышел из строя вентилятор радиатора;
Сломался датчик включения вентилятора;
Упал уровень ОЖ в системе;
Вышла из строя помпа;
Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки	Метод
Вентилятор	Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять
Датчик вентилятора	Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Датчик

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Вентилятор

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Электромоторчик

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

Штифт направьте в продольное отверстие

Модернизация

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Загрузка … No Comments Yet! You can be first to comment this post! Close Window

Loading, Please Wait!

This may take a second or two.

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе. Сегодня мы поговорим о последней неисправности, то есть о ситуации, когда вентилятор охлаждения не включается в определенный момент. Вы узнаете о том, почему это происходит, где искать причину, а также в какой последовательности. В качестве примера возьмем «девятку «, однако сам способ и причины будут практически одинаковы для всех моделей ВАЗ.

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

Не работает вентилятор охлаждения ВАЗ 2109 карбюратор

всю цепь лезь звонитьот карлсона и до проводов под рулём

А я тебе и не писал что у тебя не в порядке он, ты прочитай заново то что написано, это вся связь твоего вентилятора, тебе объяснил дальше некуда.Чтоб тебе не мучится расцепи Ш6 разъёма 9-контакт вентилятор перестанет крутить(отключение реле), а этот провод идёт на сам датчик, вот потом и прыгай от 5 контакта к датчику, что не понятного?

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

Для выяснения причины неисправности вентилятора нужно будет его снять.

Схема подключения электродвигателя вентилятора

Вентилятор охлаждения Ваз 2109

Поршень заклинившего от перегрева двигателя

Схема включения вентилятора Ваз 2109

Схема 2 включения вентилятора Ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

Это интересно: Где находится стартер на Хендай Акцент

1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе. Сегодня мы поговорим о последней неисправности, то есть о ситуации, когда вентилятор охлаждения не включается в определенный момент. Вы узнаете о том, почему это происходит, где искать причину, а также в какой последовательности. В качестве примера возьмем «девятку «, однако сам способ и причины будут практически одинаковы для всех моделей ВАЗ.

Если не работает вентилятор охлаждения ВАЗ 2109 инжектор

Вернуться к оглавлению

Система охлаждения ВАЗ 2109

водяная помпа с крыльчаткой, с приводом от ремня газораспределительного механизма;
термостат, направляющий ОЖ по малому или большому кругу в зависимости от степени прогретости двигателя;
радиатор из двух пластмассовых ёмкостей для тока ОЖ и алюминиевых трубок для рассеивания тепла, расположенный в передней части моторного отсека для облегчения доступа воздуха;
расширительный бачок, снабжённый впускным и выпускным клапанами для поддержания нормативного давления в системе;
вентилятор охлаждения радиатора, расположенный непосредственно перед радиатором для эффективного теплоотвода.

Вернуться к оглавлению

Управление вентилятором

оптимизация степени обогащения топливовоздушной смеси: в холодном двигателе смесь переобогащена, по мере прогрева она обедняется;
повышение скорости вращения коленвала при запуске двигателя, чтобы мотор не глох сразу после запуска;
установка угла опережения зажигания для обеспечения экономии топлива;
удержание рециркуляционного клапана в закрытом положении до выхода мотора в рабочий режим.

Вернуться к оглавлению

Диагностика вентилятора

При выключенном холодном двигателе снимите провода с контактов ДТОЖ.
Поставьте переключатель режимов мультиметра в положение «измерение сопротивления».
Измерьте сопротивление датчика. При комнатной температуре оно должно составлять примерно 2 200 — 2 800 Ом.
Установите обратно провода датчика.
Заведите двигатель и дайте ему прогреться на холостом ходу примерно до 80 градусов.
Выключите мотор. Снимите провода с контактов датчика.
Измерьте сопротивление датчика. При 80 градусах сопротивление должно быть в интервале 270 — 389 Ом.

Вернуться к оглавлению

Снятие и ремонт вентилятора

Откройте капот и снимите воздушный фильтр с двигателя для обеспечения удобного доступа.
Отсоедините колодку проводов от её ответной части, закреплённой на кожухе вентилятора.
Кожух крепится к левому бачку двумя винтами. Выкрутите их полностью.
Отверните гайку, которая крепит нижнюю часть кожуха к кузову.
Отверните гайку крепления кожуха к радиатору. Используйте накидную головку и удлинитель.
Отверните две гайки крепления кронштейна и снимите его.
Наклоните вентилятор в сторону двигателя и извлеките его из моторного отсека.

Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор)

Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Мотор может перегреваться по разным причинам:

Вышел из строя термостат;
Забился радиатор;
Вышел из строя вентилятор радиатора;
Сломался датчик включения вентилятора;
Упал уровень ОЖ в системе;
Вышла из строя помпа;
Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки	Метод
Вентилятор	Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять
Датчик вентилятора	Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Датчик

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Вентилятор

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Статья в тему: Стойки на ВАЗ 2110

Электромоторчик

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

Штифт направьте в продольное отверстие

Модернизация

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Почему не работает вентилятор — ваз 2109

Если на Вашем автомобиле ВАЗ-2109 установлен монтажный блок типа 2114-3722010-60, то включение электродвигателя вентилятора происходит напрямую от датчика включения, без участия реле. Его просто в монтажном блоке нет совсем. Электрическая схема защищена предохранителем, обозначенным под № 5. В случае появления, каких либо неисправностей в этих электрических схемах, вентилятор включаться не будет. Водитель определит это по показаниям указателя температуры охлаждающей жидкости. Стрелка этого указателя пойдёт в красную зону шкалы. В этом случае необходимо снизить нагрузку на двигатель до холостых оборотов, включить вентилятор отопителя салона и открыть кран, для подачи охлаждающей жидкости в радиатор печки, начать движение накатом до полной остановки, для устранения причин неисправности.

Поделитесь статьей с друзьями:

Почему не включается вентилятор охлаждения радиатора? Не включается вентилятор охлаждения радиатора! Поиск возможных причин и неисправностей! Не работает вентилятор охлаждения двигателя

В пути вы заметили, что стрелка указателя температуры жидкости перевалила за красную отметку и неуклонно движется дальше. Срочно останавливаемся, поднимаем капот: так и есть – лопасти вентилятора неподвижны. Как устранить поломку и доехать домой? Об этом читайте дальше.

1 Вентиляторы радиатора – назначение и устройство

Вентилятор охлаждения радиатора применяется для воздушного охлаждения, которое вместе с жидкостным обеспечивает оптимальный температурный режим работы мотора. Для повышения эффективности жидкостного охлаждения применяется радиатор: встречный воздух проходит через его соты и охлаждает жидкость. Но при малой скорости движения или в городских пробках воздушный поток недостаточный. Чтобы избежать перегрева, включается вентилятор, который направляет воздух на радиатор, охлаждая его.

На старых моделях и современных внедорожниках с продольно размещенным двигателем применяется механический привод вентилятора охлаждения. У старых автомобилей он работает постоянно, позже начали устанавливать вискомуфту, которая его отключает при необходимости. Применяется на крупных грузовиках и внедорожниках. Достоинства в том, что не боится попадания воды, в отличие от элекровентиляторов.

Большинство вентиляторов охлаждения на современных легковых автомобилях имеют электропривод. Система устроена просто – всего три ключевых элемента: 12-вольтовый электродвигатель, крыльчатка на его валу и электрическая проводка. Работа вентилятора нужна только тогда, когда температура охлаждающей жидкости приближается к критической и возникает угроза перегрева.

Для автоматического включения вентилятора охлаждения предусмотрено использование датчика температуры. Он измеряет температуру охлаждающей жидкости. Когда она допустима для нормальной работы мотора, вентилятор отключен. Если возникает угроза перегрева, термовыключателем подается команда на включение вентилятора. При снижении температуры вентилятор охлаждения отключается датчиком.

Более совершенная, но и более сложная система управления вентилятором – с электронным блоком управления. Кроме ЭБУ в нее входит контролирующий датчик – на современных машинах чаще два. Один установлен в трубе выхода из радиатора, другой – на выходе силового узла. Модуль блока управления, отвечающий за систему охлаждения, реагирует на разницу в показаниях двух датчиков. На некоторых новых моделях возможно участие в управлении вентилятором охлаждения и других датчиков, контролирующих частоту вращения коленвала, расход топлива. Все сигналы подаются на ЭБУ, который их анализирует и подает нужную команду.

2 Не работает вентилятор – диагностика неисправностей

Неисправности вентиляторов охлаждения встречаются независимо от способа их подключения и управления. На автомобилях с механическим приводом вентилятора диагностика проводится визуально. Системы с электроприводом, использующие только термовыключатель, диагностируются легко. В самых современных системах требутся определить среди цепи устройств неисправный элемент. Проблема с неработающим вентилятором может скрываться в блоке предохранителей, любом из датчиков, ЭБУ, самом моторе.

Если вентилятор не запускается, начинаем с проверки термостата. Делается это рукой: пробуем нижнюю трубу радиатора на ощупь. Если она холодная – термостат не рабочий, его заклинило. Жидкость все время движется по малому кругу, в радиаторе она холодная, а в двигателе перегревается. Термодатчик, расположенный на радиаторе, фиксирует низкую температуру жидкости и не подает команды на включение вентилятора, требуется замена термостата. Действуйте при проверке осторожно: можно обжечься.

Особенно часты поломки термостата на авто Лада Калина. Многие ее владельцы знают об этом и возят с собой запасной или прибегают к радикальным мерам: заменяют штатный на надежный 6-отверстный.

Убеждаемся в работоспособности электродвигателя вентилятора. Отключаем от него штатные провода, чтобы не задействовать различные датчики, ЭБУ, и подключаем напрямую к аккумулятору. Вращающийся вентилятор подсказывает, что проблема в другом месте. Диагностировать электрическую проводку следует методом исключения отдельных элементов. Не мешает также осмотреть проводку, контакты. Иногда достаточно заизолировать поврежденные места или почистить контакты.

Проверяем предохранитель, который на большинстве автомобилей одновременно защищает цепь звукового сигнала. Нажимаем клаксон: если сигнал не работает – меняем предохранитель. Если плавкая вставка не виновата, осматриваем реле вентилятора: целостность проводов, состояние изоляции, контакты. Отключаем его и замыкаем проводку, чтобы включить вентилятор напрямую. Если он заработал, неисправна отключенная деталь, ее следует заменить.

Пришла очередь заняться проверкой термодатчика. Отсоединяем разъем и отверткой замыкаем контакты термовыключателя. Если вентилятор заработал, неисправен термодатчик, если нет – поломка двигателя или на других участках цепи. Некоторые модели оборудованы двойным термодатчиком. Принцип проверки тот же: замыкаем одну пару, затем другую. При работающем вентиляторе будет меняться скорость его вращения. На инжекторных двигателях просто снимаем разъем, ЭБУ должен включить аварийный режим вентилятора. Если так произошло – термодатчик нерабочий.

Если автомобиль оборудован бортовым компьютером, который, кроме многих других функций, отвечает за работу вентилятора охлаждения, следует обратиться в автосервис. Проверить и отремонтировать ЭБУ могут только профессионалы с применением соответствующего оборудования.

3 Устранение поломки – мелкий и капитальный ремонт

Поломки отдельных деталей системы воздушного охлаждения устраняются заменой на новые. Если вентилятор не включается и вы убедились, что причина в нем, следует его демонтировать, чтобы узнать конкретную поломку. В зависимости от сложности она или устраняется, или двигатель меняем на новый. Приведем в качестве примера демонтаж вентилятора на ВАЗ-21099: семейство «Самара» часто страдает летом из-за перегрева.

Снимаем вентилятор:

отключаем проводку, отсоединив колодку от жгута;
откручиваем левую гайку, чтобы отключить двигатель;
выкручиваем винты крепления вентилятора;
достаем кожух;
снимаем оставшиеся болты и воздухозаборную решетку;
поднимаем опору вентилятора и тянем на себя;
поворачиваем вентилятор на 90° и вынимаем.

Проверяем работоспособность ротора, состояние обмоток. Сначала очищаем их щеткой и тряпкой с растворителем. Прозваниваем обмотки тестером:

включаем мультиметр на 50–100 Ом;
проверяем парные выводы на коллекторе: сопротивления всех обмоток должно быть равными;
сопротивление между ламелями коллектора и корпусом в норме бесконечное;
прозваниваем обмотки статора;
проверяем цепь корпус–вывод обмоток на наличие пробоя.

Если обнаружена неисправность обмотки, лучше купить новый мотор вентилятора, а не сдавать в ремонт старый.

Оцениваем состояние коллекторного узла. Пластины должны быть чистыми, в промежутках не должно ничего находиться. На неухоженном двигателе пластины коллектора грязные, со следами графита в пазах. Изношенные щетки вызывают искрение из-за уменьшенной силы прижатия к ламелям. Это вызывает повышенный износ щеток и коллектора, отчего двигатель перестает работать. Убираем загрязнения тряпочкой с растворителем, между пластинами – кусочками твердого не смолистого дерева. Притираем щетки наждачкой-нулевкой. Коллектор с выбоинами, подгоревшими участками протачивается и полируется.

4 Неисправность в пути – как доехать домой

Неисправный вентилятор лучше отремонтировать дома, но если поломка произошла в пути и устранить ее не удается, домой можно все-таки добраться своим ходом. Когда обнаружили по приборам перегрев из-за неработающего вентилятора, съезжаем на обочину и останавливаемся. Глушим двигатель, поднимаем капот, чтобы скорее охладить. Проверяем работоспособность вентилятора, как было описано выше, или сразу подключаем вентилятор напрямую.

Если и при прямом подключении он не заработал, продолжаем движение без вентилятора. Скорость движения выбираем не меньше 60 км/час, чтобы охлаждение радиатора происходило встречным воздухом без вентилятора. При не очень жаркой погоде или зимой удастся доехать домой без проблем. Если стоит жара, открываем окна и включаем отопление: часть тепла уйдет в салон и станет возможным проехать большее расстояние. Постоянно посматриваем на температуру охлаждающей жидкости. Если охлаждающая жидкость начинает перегреваться, останавливаемся и ждем, пока охладится. Лучше приехать позже, чем перегреть двигатель.

Следует сказать, что многие владельцы ВАЗов, особенно классики, заблаговременно делают вывод выключения вентилятора в салон. Видно им не хочется разбираться с причиной поломки или покупать детали, делать ремонт. Делается очень просто: на кнопку через штатный предохранитель подается плюс, от него – на двигатель вентилятора. К массе вентилятор уже подключен.

Всем привет! В этой статье я расскажу, что делать, если у вас, вдруг, перестал работать вентилятор. Не спешите его выбрасывать и бежать в магазин покупать новый. Быть может, старине воздухомесу еще рано выходить на пенсию и его можно реанимировать! Как продлить вентилятору жизнь?! Читайте статью дальше!

Вчера на дворе была жарень.

Мы с женой подумали, что нашему продавцу в магазине будет очень неуютно без вентилятора. Пора его ставить. Принесли. Давай включать, а он не включается.

Вот не включается и всё тут! Ты хоть в розетку его включай, хоть кнопки нажимай, песенки ему пой, уговаривай — ни в какую! Пропеллер не вертится. Мы даже второй вентилятор принесли, чтобы первый забрать домой и там его попробовать починить. Но затем, решили чинить его прямо в магазине! Заодно и статью об этом написать!

Почему не включается вентилятор?!

И вот тут, внимание, один маленький секрет. Если пропеллер вентилятора не крутится, это вовсе не означает, что вентилятор приказал долго жить и с ним нужно расставаться. Нифига!

Дело в том, что, как оказалось, практически у всех подобных вентиляторов есть одна большая проблема. Самая распространённая.

Моторчик, который ответственнен за вращение пропеллера, время от времени пересыхает. Да-да, ему не хватает смазки, из-за чего он не в состоянии справиться со своей задачей — провернуть металлический штырь. Поэтому мотору необходимо помочь, и как следует смазать его машинным (или любым техническим) маслом!

Чтобы это сделать, необходимо разобрать вентилятор.

Какие инструменты нужны, чтобы разобрать вентилятор

Для того, чтобы разобрать вашего старого друга — воздухомеса, вам потребуются следующие инструменты:

1. Крестообразная отвёртка (возьмите к ней несколько крестообразных бит)

2. Нож (чтобы поддеть одну маленькую беленькую заглушку).

Как разобрать вентилятор: пошаговая инструкция

1. Для начала снимите обод, открутив первый винт (сверху). В некоторых разновидностях вентилятора, его может и не быть. Могут быть просто защелки.

2. Затем снимите лопасть вентилятора (отвёртка для этого не нужна).

3. Открутите сдерживающую гайку и снимите защитную рамку вентилятора.

4. Затем вы увидите 4 винта, которые следует открутить.

5. Снимите панель

6. Затем открутите верхний фиксатор-положения вентилятора. Там внутри есть маленький шуруп.

7. Ножом подденьте белую заглушку, которая находится в задней части вентилятора.

8. И выкрутите, обнаруженный там, крестообразный шуруп.

9. У вас в руках окажется вот такая вот преинтереснейшая штуковина.

К слову, я когда разбирал вентилятор, по незнанию, открутил ещё и нижний винт держателя, подумав, что если этого не сделаю, то не сниму верхнюю крышку.

Да-да, петушок тоже в шоке был! Видите его глаза?!

В общем, откручивать этот винт было необязательно. Крышка и так бы снялась. А вот вкрутить его обратно — оказалось не такой простой штукой. Ведь подлезть к шурупу мешает верхняя конструкция вентилятора.

10. Ну, и теперь, щедро капайте машинное масло в моторчик (см. на фото чёрное отверстие, где виднеется пружина)

Работа силовой установки авто невозможна без обеспечения оптимального температурного режима. Для этого в конструкцию мотора включена . Она подразделяется на воздушную и жидкостную.

Воздушная система охлаждения конструктивно проще, поскольку включает в себя только турбину с крыльчаткой, приводимой в действие от коленчатого вала ремнем. Эта турбина действует постоянно, пока вращается коленчатый вал. Она подает воздух на цилиндры двигателя, охлаждая их. Для лучшего охлаждения на цилиндрах имеются специальные ребра.

Виды привода вентилятора охлаждения радиатора

Ещё кое-что полезное для Вас:

Этот вентилятор работает не постоянно, включается он только при превышении определенного уровня температуры. Определение температуры жидкости осуществляется датчиком, который и управляет работой вентилятора.

При превышении температуры датчик включает вентилятор в работу и он обеспечивает дополнительный поток воздуха для охлаждения жидкости. Как только температура снижается, датчик отключает устройство.

Так что у вентилятора системы охлаждения только одна функция, но она очень важна – снижать температуру жидкости, чтобы не было перегрева двигателя.

Когда автомобиль движется вентилятор редко когда включается в работу, поскольку потока воздуха вполне достаточно. Но при стоянке с работающим двигателем, к примеру, в пробке, потока воздуха нет, температура быстро повышается и без вентилятора уже не обойтись.

Причины неисправностей

1. Вентилятор охлаждения не включается

Видео: Почему Не включаются вентиляторы охлаждения радиатора НИВА ВАЗ. Все причины. Поиск и устранение 1-я ч

Проверить работоспособность устройства несложно. Достаточно завести двигатель, но на автомобиль не должен двигаться. После этого остается только подождать, пока температура жидкости не превысит оптимальное значение. При доходе стрелки датчика температуры на приборной панели к красной зоне, указывающей на превышение температуры, вентилятор должен включиться, появиться дополнительный шум из подкапотного пространства. Если же стрелка добралась до красно зоны, а вентилятор так и не включился, следует сразу же остановить мотор, дать ему остыть и затем уже искать причину.

Вначале нужно проверить электродвигатель вентилятора. Для этого его можно напрямую подключить к АКБ. Просто берутся два провода, подсоединяю их к АКБ, а вторые концы проводов подключаются к клеммам вентилятора. Если он не работает, значит, его нужно заменять. А вот если он заработал, значит, все в порядке и нужно искать причину не включения его в работу дальше.

Видео: Не включаются вентиляторы охлаждения НИВА ВАЗ Все причины Поиск и устранение 2-я ч.

Далее проверяется температурный датчик вентилятора. Обычно он установлен в радиаторе. Проверка его тоже не сложная, достаточно отсоединить от него провода и замкнуть между собой – если вентилятор заработает, это будет указывать на неисправность датчика и надобность его замены.

Дополнительно проверяются провода питания на обрыв, а также целостность предохранителя и реле, обеспечивающее подачу электроэнергии на вентилятор. Проведя проверку всего указанного, обязательно найдется причина не включения в работу вентилятора при превышении температуры охлаждающей жидкости.

2. Вентилятор охлаждения радиатора работает постоянно

Теперь разберемся с такой проблемой, как постоянная его работа или очень раннее его включение.

Вентилятор может постоянно работать, если произошло залипание контактов реле в положении, когда подается напряжение на электродвигатель.

Видео: Принудительное включения вентиляторов минуя ЭБУ НИВЫ. Установка на НИВЕ 21214

Еще одной причиной постоянной работы может быть заклинивание термостата в положении, когда жидкость движется по малому кругу. Но это происходит только когда нет отдельного датчика контроля температуры, отвечающего за включение вентилятора.

В таком случае жидкость быстро перегревается, вентилятор включается в работу, но жидкость не подается на радиатор для охлаждения. При этом температура будет сохраняться высокой и вентилятор будет постоянно работать.

Также причиной может быть и заклинивание термостата в промежуточном положении, когда жидкость все же подается на радиатор, но из-за неполного открытия не успевает в достаточном количестве пройти через радиатор для охлаждения.

А вот причина раннего включения вентилятора в работу кроется в температурном датчике. У них замыкание контактов может происходить при разной температуре, поэтому если кажется, что устройство включается рано, то нужно просто заменить датчик.

Но постоянная работа вентилятора не так опасна, как невключение его в работу. Поэтому важно знать, как поступать, если обнаружено, что вентилятор не работает.

Что делать, если вентилятор не работает?

Итак, двигаясь на авто было отмечено, что температура дошла до критической отметки, а вентилятор не включился. Автомобиль следует сразу остановить и дать остыть двигателю. После чего можно:

Двигаться постоянно на скорости свыше 60 км/ч, чтобы охлаждение жидкости осуществлялось встречным потоком воздуха;
Замкнуть провода, идущие на датчик, чтобы включить принудительную работу вентилятора;
Включить на полную мощность систему отопления салона, чтобы часть тепла от жидкости отводилась в салон;

Эти три способа помогут без особых проблем и перегрева двигателя добраться до ближайшего СТО и же домой для устранения неисправности.

Вам понадобится

— плоская отвертка;
— бокорезы или плоскогобцы;
— провод сечением минимум 0,75 кв.мм в изоляции;
— изоляционная лента;

Инструкция

Проверьте работоспособность электромагнитного реле, если включения вентилятора релейная. Сделать это можно, замкнув контакты реле, подключенные к датчику. Должен раздаться слабый щелчок, говорящий о том, что катушка цела. Но не забывайте, что на плюсовом выводе вентилятора должно появиться напряжение. Если его нет, то вполне возможно, что имеет место быть разрушение контактов реле. При размыкании и замыкании образуется небольшая искра, которая может расплавить даже контакты. Поэтому после проверки катушки обязательно замкните силовые провода. Только не замкните плюсовой провод на массу.

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе. Сегодня мы поговорим о последней неисправности, то есть о ситуации, когда вентилятор охлаждения не включается в определенный момент. Вы узнаете о том, почему это происходит, где искать причину, а также в какой последовательности. В качестве примера возьмем «девятку», однако сам способ и причины будут практически одинаковы для всех моделей ВАЗ.

Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается , остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.

Проверяем следующим образом: подключаем провод к «+» клемме АКБ, второй конец устанавливаем в разъем фишки. Далее снимаем штекер с датчика и подключаем лампочку. Если лампочки нет, делаем «чирк» на массу. Если напряжения нет, скорее всего, этот провод оборван.

Реле в салоне ВАЗ 21099. Как заменить отдельный предохранитель или весь блок

На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип — монтажный блок с 11 реле, есть два варианта:

Установочный блок старого образца (самый единственный)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо.У них 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку и контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.

Характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и переключатель ротора, а это сделано для функции «Стояночный свет»: потянув за ключ повернуть поворотный переключатель влево или вправо габаритов, при этом подсветка номера и приборов не включалась.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.

Faroocomiters: При включении света на Ш4 / 8 появился плюс, дальше предохранителя 3, от него на реле Faroocomiters K6.Если включить омыватель лобового стекла, я включил реле, а если фары включены на ш7 / 3, то плюс на моторы.

Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и ш5 / 15.

Заряд генератора: Эти блоки могут отличаться. На старом образце блок питания на обмотку возбуждения генератора (ш7 / 9) подавался через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы …

Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что рычаг от себя отжимаем до упора на доли секунды, а вода все равно 5 секунд потечет.Чтобы мы не отвлекались на дорогу на мытье заднего стекла.

Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось если включить фары ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.

Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже не понятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 — реле времени омывателя заднего стекла

K3 — реле стеклоочистителя
K4 — Реле контрольных ламп (или перемычка, или ничего)
K5 — Реле светового сигнала боли
K6 — Реле очистителей фазовых ламп
K7 — реле питания электрические стеклоподъемники
K8 — Реле включения звука
K9 — включение мощности вентилятора двигателя охлаждения двигателя
K10 — Реле обогрева заднего стекла
K11 — Реле включения ближнего света фар
Выключатели:
1 (8A) Правая противотуманка фонарь, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Руководитель аптек (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16А) Очистители фар (в рабочем режиме). Очистители фар Bellex (обмотка). Электродвигатель вентилятора отопителя. Электор омывателя шайбы. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание указателей поворота разгрузочного бокса
5 (8А) и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (фонарь заднего хода) .Маторедуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Возрождения. Машинка компьютерная. Электропитание стеклоподъемников и подогрев сидений (обмотка).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электростеклоподъемники (контакты)
7 (8А) Освещение подсветки номерного знака. Популярная лампа.Фонарик для освещения приборов. Лампа постоянного наружного освещения.
8 (16А) Вентилятор охлаждения двигателя двигателя и реле питания (контакты). Реле звукового сигнала и его включения
9 (8А) Левая фара (габаритный свет). Задний фонарь (габаритный свет)
10 (8А) Передняя правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Подберите патрон для переносной лампы. Частный компьютер. Машинка компьютерная. Лыжи.Замки руля и мотора коробки передач
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Непрерывная лампа включения дальнего света фар
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Расположен предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.

Второй тип — монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле стеклоочистителей, или вентилятора), количеством предохранителей на блоке. размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:

Первый тип блоков с 9 реле: К1 — Реле Фарусиллера
У них:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.

Габаритные размеры: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.

Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеров: Тоже накормили, но реле включили плюсовую подачу (с кнопки) на ш3 / 16.
Генератор заряда: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключается напрямую без реле, то есть пока держишь рычаг, водитель льет.

Задние туманки
Здесь 2 варианта разводки щитка приборов:
— Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. От него на реле фарфора и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
— Кнопка без фиксации: Есть реле заднего туманка, питается от чатающего рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятку заднюю.

На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: K1 — реле вентилятора:
для электронной педали газа
Фароокомитаторы: Их реле заменило реле вентилятора, поэтому sh3 / 16 (плюс от кнопки) пошел прямо на sh7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку форсунки, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шестерка оксида.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что они были рядом) стали использовать ш6 / 1, он подключался к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. В основном это автомобили с электронной педалью газа.
Реле:
K1 — Реле включения очистителей персонала
OR
K1 — Реле включения вентилятора двигателя (E-gas)
K2 — Реле-указатели хода экскаватора и сигнализации
K3 — Реле очистителя ветрового стекла
K4 — Реле контрольных ламп остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 — Реле включения электрических стеклоподъемников
K6 — Реле включения звука
K7 — Реле выхода заднего указателя
K8 — Реле включения дальнего света фар
K9 — Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).Лелект на очистители фар (Контакты). Фара включения омывателя
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фар. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. Подсветка напольных выключателей. Фонарик поджигает
F4 (20А) Прикуриватель.Облегчение обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Патрон Highten для переносной лампы
F5 (20А) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30А) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электростеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла. Элексипрод очистителя заднего стекла.СВЯЗАННАЯ ИНСТРУКЦИЯ ПО ИГРЕ (обмотка). Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на е-газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Напольное освещение. Лампа постоянного наружного освещения.
E-gas — это дополнительно блок управления электропакетом
F11 (7.5А) Правая фара (габаритный свет). Прямой задний фонарь (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Непрерывная лампа включения дальнего света фар
F15 (7.5A) Правая фара (Far Light)
F16 (15A) Повторное замораживание индикаторов поворота и аварийной сигнализации (в режиме индикаторов поворота). Индикаторы вращения в режиме индикации вращения и соответствующая контрольная лампа. Лампа света (лампа заднего хода).Мотор и переключающее реле очистителя лобового стекла. Выключатель возбуждения генератора (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. СВЯЗЬ ЭЛЕКТРОЭНЕРГИИ Электрические стеклоподъемники и подогрев сидений (обмотка). Заказчик сигнализатора Anvaria
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, выключателе и индикаторе заднего обогрева воздуха
F17-F20 Запасные предохранители

На все карбюраторные автомобили семейства «Самара 1» и часть карбюраторных машин семейства «Самара 2» (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старого и нового образца.Эти устройства еще называют монтажными блоками. Они — сердце электромобиля, потому что имеют реле включения слаботочных цепей. С помощью монтажного блока также управляются реле сильноточной и дополнительных цепей — стартера, противотуманной фары, подогрева сидений и других. Расположение обоих блоков одинаковое, разница в мелких, разных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей влагозащищенности, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише пространства помпы, куда часто попадает дождевая вода или моющая жидкость. В новом монтажном блоке нет омывателей заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие — предохранители другого типа, более устойчивые к сырости в новой блочной модели.Чтобы отличить один блок от другого, нужно прочитать надпись на крышке, указан номер модели. Если по какой-то причине вы не можете прочитать текст на крышке, снимите его и сравните блоки с фотографиями из этой статьи.

Неисправности и блок-схемы

Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:

окисление контактов;
цепь из-за грязи.

Вода, находящаяся внутри корпуса монтажного блока, смешивается с пылью и образует грязь, которая распространяется по нижней или верхней части печатной платы.Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому просто установить причину нужно только после демонтажа и вскрытия блока.

Снять и проверить смонтированный блок необходимо, если наблюдаются следующие неисправности:

или произвольное включение / выключение / режим переключения;
проблемы с радио;
периодически пропадающее зажигание;
нечеткая работа дворников или мойщиков;
срабатывание нечеткого звукового сигнала;
неправильная или нечеткая работа указателей поворота.

Видео — возникновение короткого замыкания

Как снять и установить вазонный блок предохранителей

Основные процедуры снятия монтажного блока у любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:

Снимите вспомогательную клемму аккумуляторной батареи.
Открутите две гайки по бокам блока (находится на водительской стороне в пространстве лобового стекла вверху).
Поднимите блок насколько возможно и вытащите все соединители ниже.
Устанавливаем в обратном порядке. Сначала вставляем все разъемы, затем накручиваем гайки.

Как разобрать и собрать

Перед тем, как разобрать монтажный блок, распечатайте фото или установку предохранителей и реле, а также отметьте или запишите, где какие реле установлены, т.к. описание деталей присутствует на внутренней стороне чехол не всегда помогает.

Снимите крышку. Для этого на старом блоке блока снимите по одной защелке с каждой стороны, на новой модели снимите по две защелки с каждого блока.
Вытащить все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытащить предохранители, он находится рядом с реле указателя ротора.
После этого откручиваем винты, соединяющие обе половины корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы. Самое новое дно. Но бывает наоборот, ведь блоки производит не только АвтоВАЗ. С помощью тонкой плоской отвертки отсоедините обе половины корпуса.Если разделение не работает, убедитесь, что вы открутили все винты, и попробуйте вставить отвертку в другое место. Открыв корпус, снимаем печатную плату с установленными на ней разъемами. Сборку проводят в обратном порядке. Сначала установите печатную плату на крепление одной половины корпуса, затем наденьте вторую половину и плавно сожмите их, чтобы они соединились. Если не получается подключить половину корпуса, разберите их и убедитесь, что печатная плата находится на месте, затем повторите сборку.Затем закрепите половинки туловища самозатяжками.

Как отремонтировать

Тщательно осмотрите дорожки печатной платы. Если где-то между дорожками обнаружили грязь, смочите ее жидкостью для снятия лака и кисточками. Следите, чтобы лак не растворял кисть. После удаления всей грязи тщательно протрите трек спиртом и просушите воздух. Эта операция выполняется с обеих сторон печатной платы. Осмотрите все разъемы.

Если вы обнаружили грязь или окисление, замените их.Если у вас нет для этого необходимых знаний, инструментов или запасных частей, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность того, что часть контактов не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены. Если печатная плата не справляется, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит для вашего блока, для чего вы сравните каталожный номер вашего блока и того, для которого предназначена плата.

Блоки предохранителей, устанавливаемые на автомобили ВАЗ 2109 старых и обновленных версий, служат для объединения всей электропроводки.

Основная задача БП — не допустить поломки электрооборудования, установленного в автомобиле.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно разделить на две ветви — выпуска до 1998 г. и выпуска после 1998 г.

Старые автомобили комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного щита.Контакты проводов, предохранителей и реле припаиваются.

Более новые версии девяток, начало выпуска которых произошло с 1998 года, тогда БП имеет маркировку 2114-3722010-60. Вот уже смотрим предохранители.

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива не играет ни карбюратора, ни инжектора. БП будет отличаться только годом выпуска машины. Следовательно, монтажные блоки карбюратора и инжектора одинаковые.

Нужный узел крепления тоже везде одинаковый — в пространстве ротора напротив водительского сиденья, почти под лобовым стеклом.

Разница

Есть ли отличия между старой и новой версиями БП? Конечно. Они следующие:

Детали монтажного блока обозначены разными способами;
Номинальные предохранители разные;
Новый БП не имеет системы охлаждения системы охлаждения и устройства омывателя заднего стекла.

БП старого образца

Рассмотрим в первую очередь БП старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109.Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя	Ток силы	Цепь защищает
		Запасной предохранитель
		Указатели поворотников, прерыватель аварийной сигнализации (в аварийном режиме), световой сигнал аварийного управления
		Задние фары стоп-сигнала, освещение кабины
		Элемент обогрева заднего стекла, контакт обогрева заднего стекла, переносное гнездо, прикуриватель
		Звук (Cluson), Classone Switch
		Запасной предохранитель
		Электродвигатель вентилятора, электродвигатель омывателя лобового стекла, выключатель электровентилятора электрорадиатора, реле обогрева заднего стекла, контрольная лампа обогрева на заднем стекле, освещение Бардачка
		Запасной предохранитель
		Запасной предохранитель
		Фара габаритная левая
		Фара габаритная правая
		Правая фара ближнего света
		Фара левая
		Левая фара, контрольная лампа дальнего света
		Правая фара дальнего света
		Указатели поворота и выключатель (в режиме индикации указателей поворота), контрольная лампа указателей поворота, задних фонарей, мотор-выключатель и включение дворников, контрольная лампа давления масла, контрольная лампа ручных тормозов, указатель температуры охлаждающей жидкости , указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Кроме обозначений предохранителей вам не нужно будет знать, какой номер реле в монтажном блоке за какие функции отвечает.

Номер реле	Функции
	Рабочие элементы очистки передней оптики
	Омыватель заднего стекла работоспособность двигателя
	Защита от поломки ламп поворотных сигналов и световой сигнализации
	Защита лобового стекла от мотора лобового стекла
	Позволяет определить производительность лампы
	Защита от перенапряжения системы обогрева заднего стекла
	Фонари Far Far
	Лампы средней фары
	Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя
	Работа Класона

БП новый образец

Здесь схема узла крепления немного другая, но она более актуальна для владельцев ВАЗ 2109, так как большинство сохранившихся до наших дней девяток — это модернизированные версии.

Схема актуальна как для карбюраторных, так и для инжекторных двигателей.

Номер предохранителя	Номинальный ток	Цепь электрическая, за которую отвечает
		Запасной предохранитель
		Запасной предохранитель
		Запасной предохранитель
		Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигатель
		Поворотный переключатель сигналов, режим скорости вращения, поворотный переключатель сигналов, лампа поворота, лампа поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, лампа контроля уровня бензина, указатель температуры охлаждающей жидкости , датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного тормоза, гидравлический выключатель тормозной системы, ручной выключатель тормоза
		Выключатель стоп-сигналов и лампочки, салонная подсветка Пол
		Лампы освещения помещения, габаритный поворотный фонарь, лампа обогревателя и ручки прикуривателя, зажим подсветки Бардачки, выключатель и лампа подсветки приборной панели
		Claxon, переключатель Claxon, электрический двигатель вентилятора радиатора
		Фонарь левого габарита, фонарь левый задний габарит
		Фонарь правый, задний правый затемняющий фонарь, выключатель противотуманной фары, контрольная лампа противотуманного света
		Переключатель и указатели поворота стрелы, указатели поворота, контрольная лампа в аварийном режиме
		Прикуриватель, розетка для переноски лампы
		Дальний свет Передняя правая фара
		Левая фара дальнего света, контрольная лампа дальней оптики
		Средний свет правой фары
		Ближний свет, левая фара

Реле

Что касается реле в монтажном узле нового образца на ВАЗ 2109, то распиновка следующая.

Номер реле	Его особенности
	Без него не будет работать двигатель омывателя заднего стекла
	Ответственный за работу указателей поворота и световой сигнализации
	Обеспечивает работу стеклоочистителя
	Защищает лампы Стоп-сигналы и габариты автомобиля
	Обеспечивает работу длинномерных фонарей
	Гарантирует работу омывателя оптики
	Защищает электродвигатель стеклоподъемников, если так, установлен на вашем автомобиле
	Звуковой сигнал или просто щелчок по
	Защищает от высокого напряжения вентилятор охлаждения двигателя
	Ответственный за работу устройства обогрева заднего стекла
	Обеспечивает лампы ближнего света

Необходимо не просто разбираться в расположении предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

Разборка и замена

Если вы вышли из строя, необходимо сначала проверить состояние предохранителя, ответственного за это.

На практике снять неподходящий предохранитель или реле несложно. Для этого вам необходимо:

Поднять капот и выключить минус от аккум. Так как вы работаете с блоком предохранителей, отвечающим за электрооборудование, то под напряжением у автомобиля в этой точке быть не должно;
Найдите монтажный блок.Он расположен в пространстве ветрового стекла напротив водительского сиденья прямо под лобовым стеклом. Сверху блок закрывается пластиковой крышкой. Чтобы его снять, достаточно прижать фиксаторы по бокам;
Снимите крышку и посмотрите на ее заднюю часть. Есть электрический молоток, где указано расположение того или иного предохранителя, реле. Достаточно найти элемент, отвечающий за оснащение объекта по таблицам выше;
Снимите предохранитель. Во всех монтажных блоках есть специальные щипцы.Удалять предохранители вручную не рекомендуется. Реле снимаются небольшими покачиваниями вверх и вниз;
Заменить неисправный компонент.

Выход из строя предохранителя определяется расплавленной резьбой. Это гибкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию испытывать чрезмерное напряжение.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть клемму с АКБ и проверить работоспособность оборудования.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки. Основная задача БП — не допустить установленного в автомобиле электрооборудования.

Колодки предохранителей карбюратора ВАЗ 2109 и форсунки ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то фактор системы впрыска топлива (инжектор или карбюратор) не играет совершенно никакой роли. БП будет отличаться только годом ТС. То есть монтажные блоки форсунки и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Нужный блок находится под капотом напротив водительского сиденья собственно под лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Весь модельный ряд ВАЗ 2109 можно разделить на две категории — выпускаемые с 1998 года и выпущенные после 1998 года старые автомобили комплектуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса.Реле припаяны к плате, проводам и предохранителям. На обновленных версиях «девятки», которые выпускались после 1988 года, БП имела маркировку 2114-3722010-60. Вот уже и наблюдаем предохранители.

БП 17.3722.

Различия между старой и обновленной версиями заключаются в следующем:

Элементы монтажного блока имеют разную маркировку.
Различное количество предохранителей.
В новом блоке нет реле времени омывателя задних стекол и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищенная цепь	Ток силы	Номер предохранителя
Запасной	10А.	F1
Контрольная лампа аварийная, прерыватель сигнализации, указатели поворота	10А.	F2.
Зажим подсветки салона, стоп-сигналы задние фары	10А.	F3.
Прикуриватель, розетка для переноски, активация обогрева заднего стекла, элемент обогрева заднего стекла	20А.	F4.
Клэксон	20А.	F5
Запасной	30А.	F6
Блок ленточной подсветки, контрольная лампа обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения электровентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки	30А.	F7.
Запасной	7,5А.	F8.
Запасной	7,5А.	F9.
Фара левая общая	7,5А.	F10
Фара правая общая	7,5А.	F11
Ближний свет фар	7,5А.	F12.
Левая фара левая	7,5А.	F13
Дальний свет фар, дальний свет активации	7,5А.	F14
Фара дальняя правая	7,5А.	F15
Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампочки стояночного тормоза, давление масла, указатели поворота, реле включения стеклоподъемников ветровой мастерской, фонари заднего хода, реле прорыва, указатели поворота	15А.	F16

Блок крепления реле ВАЗ 2109 старый образец, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Цепь защищенная	Номинальный ток	Номер предохранителя
Запасной	8А.	1
Запасной	8А.	2
Запасной	8А.	3
Плита электропривода и выключатель печки, реле вентилятора радиатора	16А.	4
Выключатель стояночного тормоза, лампа стоп-сигнала, датчик и датчик давления масла лампа, датчик температуры, датчик температуры охладителя, датчик уровня топлива, датчик уровня топлива, сигнал топлива, вольтметр, тахометр, лампа заднего хода, задняя оптика, поворотный поворот Контрольные и сигнальные лампы, переключатель переключателя, поворотный переключатель переключателя	3А.	5
Зажим подсветки салона и выключатель стоп-сигнала	8А.	6
Лампа и выключатель дальнего света, роскошное сияние, осветительная лампа прикуривателя и обогревателя, контрольная лампа габаритов, осветительные лампы	8А.	7
Электромотор вентилятора радиатора, Klaxon	16А.	8
Лампочка левого габарита, лампа заднего левого габарита	8А.	9
Лампа правого габаритного света, лампа заднего правого габаритного света, сигнальная лампа и выключатели противотуманных фар	8А.	10
Лампочки указателей поворота, выключателя и выключателя, контрольной лампы в аварийном режиме	8А.	11
Гнездо для переноски лампы, прикуривателя	16А.	12
Дальний свет (передняя правая фара)	8А.	13
Дальний свет (левая фара), Дальний свет управления оптикой	8А.	14
Средний свет (передняя правая фара)	8А.	15
Средний свет (левая фара)	8А.	16

Блок крепления реле ВАЗ 2109 нового образца, расшифровка

Где схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которая закрыта блоком.

Как понять, что предохранитель заблокирован

Мощность предохранителя может быть определена по расплавленной нити — плавкому элементу предохранителя, который плавится и замыкает контакты, не позволяя электрическому оборудованию страдать от сильного напряжения.

Безопасность при напряжении

Обязательно отключите минусовую клемму от АКБ.

Разборка и замена предохранителей своими руками (подробно)

Порядок работы:

Добрый день.Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине были скачки электричества, а после этого перестали работать щетки дворника, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099. Также примените подробную схему предохранителей в монтажном блоке.

Артикул:

Установочный блок предохранителей — 2114-3722010

Приборы:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Откройте капот.Под лобовым стеклом вы увидите монтажный блок.

Внутри можно найти специальный пинцет для замены предохранителей.

На следующем этапе вам нужно забрать предохранитель и произвести ему замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задних противотуманных фар.

За какие предохранители в ВАЗ 2108, 2109, 21099 отвечают сборщики.

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель		Что отвечает:
		Фара противотуманная правая
		Противотуманные фары слева
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворот Задние фонари Щетки лобового стекла Генератор Уровень тормозной жидкости
		Давление масла Runt Охлаждающая жидкость Уровень топлива в баке Лампа «Check» Открытие дверей
		Освещение салона Фонари задние
		Электрические стеклоподъемники
		Государственный номер Лампа подкаст Светотехника Габариц. Освещение приборной панели Сигарета
		Звуковой сигнал
		Фонарь задний правый, газ
		Избегание
		Нагревательный элемент обогрева заднего стекла Включение заднего обогрева заднего стекла (контакты) Патрон подключения переносной лампы Сигарета
		Фара правая
		Фара левая
		Фара ближняя левая
		Средний свет правой фары
		Запасной
		Запасной
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давление масла Воздушная заслонка карбюратора Runt Охлаждающая жидкость Уровень топлива в баке Лампа «Check» Открытие дверей
		Тормоза задние Освещение салона
		Государственный номер Лампа подкаст Светотехника Габариц. Освещение приборной панели Сигарета
		Вентилятор радиатора
		Габрит задний левый
		Габрит задний правый
		Аварийный сигнал
		Сигарета Обогрев заднего стекла
		Фары дальнего света правые
		Фара дальнего света левая
		Фара ближняя левая
		Средний свет правой фары

Как сделать выше ВАЗ 21099.Строительный ускорительный насос. В машине не включается вентилятор охлаждения двигателя

Чтобы получить уникальный автомобиль, который будет выгодно отличаться от всех остальных и подчеркивать индивидуальный стиль владельца, проводится тюнинг. Для подержанных автомобилей целью тюнинга является не улучшение внешнего вида автомобиля, а увеличение его мощности и динамики. Тюнинг ВАЗ 21099 тоже нужно делать, даже на новую машину, потому что она не особо оригинально выглядит, а если красиво ее покрасить, наклеить наклейки и наклеить на заднее крыло, то она будет выглядеть почти как спорткар.

ВАЗ 21099 — довольно старый автомобиль, который для нормальной эксплуатации следует доработать. Кроме того, у автомобиля нередки треснувшие или сломанные бамперы, устаревший двигатель и трансмиссия, которые необходимо заменить.

Внутренний тюнинг ВАЗ 21099

Внутренний тюнинг данной модели автомобиля в первую очередь касается двигателя. Задача любого тюнинга — увеличить мощность двигателя, в идеале еще и его КПД. Для увеличения мощности двигателя ВАЗ 21099 можно расточить блок цилиндров, либо заменить головку блока на головку от Лада Калина.

Если тюнинг проводится в профессиональных компаниях, то рекомендуется делать это только с помощью чип-тюнинга. Только этот метод позволит полностью перепрограммировать все функции управления двигателем.

В настоящее время вниманию автомобилистов предлагается множество программ для перепрошивки двигателя автомобиля, одними из самых востребованных являются «спортивные» и «экономичные» прошивки.

Программа «Спорт» сделает автомобиль намного динамичнее и увеличит скоростные характеристики автомобиля.Однако это, безусловно, приведет к увеличению расхода топлива во время движения автомобиля.

Для тех, кто наоборот хочет сэкономить топливо, отлично подойдет программа «Эконом». Установив эту программу, автомобилю станет легче маневрировать, легко разгоняться. Однако эта прошивка подходит только любителям спокойного и размеренного движения.

Чип-тюнинг — процедура короткая, но сделать ее самостоятельно невозможно; Лучше передать прошивку автомобиля в руки профессионалов автосервиса.

После двигателя можно произвести тюнинг коробки передач и тормозной системы и трансмиссии. Установить коробку передач можно самостоятельно, так как производители предлагают приобрести для нее уже готовую начинку — ряды валов. Задача водителя будет заключаться только в выборе динамического отклика и установке валов.

Сложности могут возникнуть в процессе самонастройки внутреннего тюнинга, однако из-за наличия большого количества видеороликов в Интернете их может решить любой автовладелец.

ВАЗ 21099 имеет задний тормоз, поэтому можно улучшить состояние тормозной системы, заменив ее на дисковый вариант. Дисковые тормоза особенно подходят для автомобилей со «спортивной» прошивкой, так как хорошо работают на высоких скоростях.

Автолюбители обычно больше внимания уделяют внешнему тюнингу, чем внутреннему. Кроме того, вы можете сделать это самостоятельно. Внешний тюнинг затрагивает спойлеры, обвесы, фары и бамперы. Процесс аналогичен тому, что было описано, когда мы говорили о нем.

Тюнинг часто касается фар автомобиля, и для этого даже не нужно их менять. В эконом-варианте тюнинга фар их можно просто накрыть фольгой. Сейчас очень модно устанавливать на фары светодиодные фонари, или экспериментировать со светодиодными лентами. Заднюю оптику можно доработать самостоятельно, но замену фар лучше доверить профессионалам, если у вас нет необходимых навыков.

После изменения экстерьера приступаем к тюнингу салона.ВАЗ 21099 имеет достаточно комфортный, стандартный для таких автомобилей салон, однако хозяева всегда стараются его максимально улучшить. В качестве усовершенствования используется установка акустической системы, замена сидений, установка отопления и кондиционирования и многое другое, здесь все ограничивается только фантазией хозяина. Недостаток интерьера — некачественная обивка сидений, поэтому ее в первую очередь следует заменить. Замена обивки сразу преобразит интерьер.

Для автомобилей с прошивкой «Спорт» лучше всего будет начать с замены руля на спортивный — так будет удобнее управлять. К тому же такой руль лучше впишется в интерьер.

Тюнинг ВАЗ 21099 можно проводить как на небольшие расходы, так и на серьезные вложения … Если вы настроили свой автомобиль, сфотографируйте результат и разместите его на специальном сайте, возможно, это поможет другим автомобилистам добиться желаемого результата.

Это гонки, которые организовали ребята на тюнингованной «девяносто девятой»! Смотрим, вдохновляемся:

Тюнинг ВАЗ 2107: чем занимаются настоящие профессионалы?

Самонастраивающийся седан Шевроле Лачетти

Датчик скорости на ВАЗ 2114 иногда требует замены

Прицеп к автомобилю

ВАЗ 21099 — отличный четырехдверный седан, получивший всеобщее признание, сменив такие популярные предшественники, как ВАЗ 2101, ВАЗ 2103, ВАЗ 2106 и ВАЗ 2109.Как представитель семейства ВАЗ 2108-09 он стал одним из самых продаваемых автомобилей нашей страны и получил звание поистине «народного автомобиля».

Функционирование всех узлов и агрегатов девяносто девятой модели давно доведено производителем до полной автоматики. Однако в этой области все же есть место для тех владельцев, которые желают воплотить в жизнь незначительные доработки и тюнинг основных элементов этого автомобиля. Поэтому мы постарались объединить все грамотные рекомендации в одну систему, а теперь представляем вашему вниманию то, чего мы достигли.

Регулируем обороты двигателя ВАЗ 21099

Проведение глубокой модернизации мотора может обеспечить хороший прирост его мощности, но требует серьезных материальных затрат, а также наличия специалистов высокого уровня … Дело в том, что двигатель автомобиля ВАЗ 21099 изначально вполне достаточно тяговитый, отзывчивый и выносливый. Поэтому в настройке инжектора нет необходимости — конструкцию этого элемента можно считать идеальной.

Тюнинг двигателя ВАЗ 21099 может заключаться только в изменении штатных калибровок системы управления двигателем, а также в адаптации ее к стилю вождения и личным предпочтениям автовладельца.Перепрограммируя встроенные микросхемы флеш-памяти, вы можете кардинально изменить производительность своей машины, причем с небольшими затратами и риском повреждения отличного двигателя.

Надо сказать, что на модель ВАЗ 21099 существует несколько десятков прошивок. Но специалисты в этой области рекомендуют тюнинг ВАЗ 21099 в одном из двух вариантов: спортивном или экономичном. Автомобили с такими типами прошивок эксплуатируются много лет, поэтому эффективность этих обновлений доказана на практике.

Спортивный чип-тюнинг ВАЗ 21099 подойдет любителям быстрой езды, предпочитающим динамичное передвижение даже в черте города. Недаром прошивку Sport выбирают те, кто привык держать пятки на педали газа и класть пальцы ног на педаль тормоза. Эти люди не обращают внимания на увеличение потребления энергии, которое происходит в результате такой настройки.

Программа «Эконом», напротив, подходит более сдержанным водителям, которые хотят снизить расход топлива на 5-8%.Тут стоит добавить, что ремонт и тюнинг ВАЗ 21099 должны проводить квалифицированные специалисты, так как метод «научного тыка» здесь не работает.

Модернизируем коробку передач для получения прибавки в динамике

Этот шаг необходим для тех, кто хочет максимально использовать возможности двигателя. Ведь грамотная модернизация коробки передач позволяет значительно улучшить ходовые параметры машины. Как правило, тюнинг шасси ВАЗ 21099 заключается в оптимизации передаточного числа главной передачи, а также во внесении изменений в специфику взаимодействия главного вала с ведомым.

Автовладельцам предлагается несколько проверенных комбинаций размеров валов. И окончательный выбор зависит от конкретной ситуации, когда водитель хочет добиться определенных параметров, не выходя за рамки своего стиля вождения. При этом не следует забывать, что в результате тюнинга ВАЗ 21099 одни эксплуатационные характеристики могут быть улучшены за счет ухудшения других.

Например, если заменить передаточное число главной пары коробки передач с 3.7 на 4.1 можно разогнать двигатель до максимальных оборотов, а также значительно улучшить динамику разгона и сделать «пикап» более живучим независимо от выбранной передачи. С другой стороны, такая легкая настройка приведет к неизбежному увеличению расхода топлива на 3-5%. Хотя, если вы сначала перепрограммировали движок в соответствии с прошивкой «Эконом», то теперь у вас есть некоторый запас по этому параметру. Таким образом, в результате может получиться автомобиль, который ускоряется быстрее, плавно движется и в то же время потребляет меньше топлива, чем предполагали его производители.

В отличие от настройки карбюратора, изменение параметров коробки передач помогает выровнять нагрузку, прилагаемую к двигателю поршневой группы. Это означает, что ресурс двигателя увеличивается, а необходимость его капитального ремонта наступает намного позже.

Если вы настраиваете ВАЗ 21099 своими руками, то учтите, что изменение передаточного числа главной передачи влечет за собой замену заводской ведомой шестерни, которая находится на коробке дифференциала. Вместе с ним вам придется поменять вторичный вал, а все его шестерни переставить на новую тюнинговую деталь.Помните, что первичный вал и шестерня вторичного вала не могут оставаться старыми, если вы применили к шасси новый диапазон размеров валов.

Качественная выхлопная система избавит вас от многих проблем

Ни для кого не секрет, что кузов модели ВАЗ 21099 устанавливается на упругих опорах из металла с резиной. Такая конструкция призвана обеспечить прочную и качественную изоляцию кузова от вибраций и вибраций двигателя. Но если говорить о выхлопной системе, то она жестко связана с двигателем, а потому полностью испытывает всю динамическую нагрузку.Помимо этих вибрационных воздействий на выхлопные трубы также влияют внутренние напряжения, связанные с периодами нагрева и охлаждения, которые следуют друг за другом в непредсказуемой комбинации. Помимо всего этого, газы давят на выхлопную трубу изнутри, а снаружи она может быть повреждена камнями и другими дорожными препятствиями.

Таким образом, при тюнинге ВАЗ 21099 рекомендуется применять гофрированную трубу к выхлопной системе, что снизит вредность вибраций.А приобрести такой компенсатор металла сильфонного типа можно в любом магазине автозапчастей. В результате таких действий вы надолго забудете о звуке глушителя внизу, а также убережете выхлопную трубу от неожиданной перфорации.

Надо сказать, что для качественного выполнения внутреннего и внешнего тюнинга ВАЗ 21099 требуется умение обращаться с электросварочным аппаратом. Если у вас его нет, вы можете использовать высокотемпературный герметик или трубку для холодной сварки с парой зажимов.Дело в том, что нужно отрезать кусок с выхлопной трубой болгарки, а затем к образовавшемуся зазору приварить покупной компенсатор.

Ходовые качества автомобиля зависят от состояния подвески.

С этим утверждением не поспоришь, ведь при неэффективной работе амортизатора тормозной путь автомобиля может увеличиться в два и более раза. В отличие от объемных обвесов, неоновых светодиодов, футуристических спойлеров и прочего декора тюнинг подвески ВАЗ 21099 действительно способен улучшить управляемость автомобиля.

Роль подвески в дорожном покрытии нашей страны нельзя недооценивать. Ведь из-за плохого качества дорог и без того невысокий ресурс стоек передних штатных амортизаторов становится еще меньше. А также учтите, что многие наши водители не учитывают паспортную грузоподъемность своей легковой машины и часто перегружают ее различными стройматериалами. В такой ситуации может спасти только идеальная подвеска.

Для достижения этой цели достаточно заменить телескопические гидроамортизаторы на газонаполненные устройства, состоящие из одной или двух труб.Таким образом вы повысите управляемость и устойчивость машины, а также немного увеличите дорожный просвет.

Амортизаторы, которые появятся в результате тюнинга ВАЗ 21099, должны быть более жесткими, чтобы водитель мог эффективно тормозить разгоняемый до высокой скорости автомобиль, не увеличивая износ резиновых покрышек. Единственный недостаток, который можно наблюдать, — это небольшое снижение плавности хода. Хотя, без сомнения, с ним можно будет мириться.

Перед покупкой газонаполненных амортизаторов обязательно ознакомьтесь с таблицей взаимозаменяемости амортизаторов.Тогда вы легко сможете сравнить эксплуатационно-технические характеристики, габаритные и установочные размеры приобретаемых устройств с требованиями вашего станка.

Известно, что пружины подвески играют важную роль в демпфировании. Они принимают на себя часть веса автомобиля и смягчают динамическое воздействие, которое передается на тело от дорожного покрытия. Но стандартные пружины имеют ряд недостатков, устранить которые можно, только полностью заменив их.Поэтому покупайте пружины с характеристикой прогрессивного действия и устанавливайте их на задний мост … Подобная настройка запчастей на ВАЗ 21099 сделает автомобиль более плавным, а также повысит комфорт его пассажиров.

Отличительной особенностью таких пружин является наличие рабочих витков с разной степенью жесткости. Они намотаны с переменным шагом, что дает им возможность по-своему реагировать на разную степень сжатия. По мере увеличения нагрузки более мягкие повороты касаются друг друга и перестают выполнять свою функцию.А жесткие катушки в это время продолжают деформироваться и гасить колебания корпуса. В целом такие пружины по массе и габаритам соответствуют стандартным, а главное отличие заключается в значительно большей энергоемкости настроенных изделий.

Какой может быть модернизация авто без замены дисков?

Согласитесь, было бы странно тюнинговать кузов ВАЗ 21099 и забыть о колесах машины. Украсить внешний вид автомобиля можно очень просто: для этого достаточно поставить легкосплавные диски вместо штампованных штатных колес, которые сделаны из стали.Благодаря тому, что вес новых дисков в 5 раз меньше, нагрузка на подвеску будет намного меньше, а срок ее службы увеличится. Кроме того, с точки зрения качества и долговечности легкосплавные диски значительно превосходят штампованные диски. Их превосходная геометрия сводит к минимуму дисбаланс, который может присутствовать в общей динамике машины. А управляемость автомобиля растет вместе со сроком службы шин.

При покупке литых дисков или бампера на ВАЗ 21099 обратите внимание на авторитет производителя данной продукции.Ведь существует большое количество любителей, продающих некачественные диски. Их изготавливают кустарным способом из таких марок металла, которые по своим характеристикам не подходят для изготовления автомобильных колес. Даже если вы найдете продукт, созданный с хорошим художественным вкусом, оцените вес продукта и убедитесь, что он весит не больше стандартного диска. Кроме того, ремесленные диски отличаются повышенной хрупкостью и твердостью материала, а нас интересуют пластмассовые и упругие изделия.

Вершиной мастерства должен быть тюнинг тела

Чтобы избавить корпус от присущей ему «стамежевой» простоты, необходимо придать ему футуристический вид. Именно на этой основе возникает огромный простор для фантазии, в результате чего рождается множество шедевров автомобильного экстерьера.

Тюнинг капота заключается в оснащении автомобиля точечными источниками света, дверьми без замочных скважин, обвесами и накладками, а также вентиляционными проемами и модернизированными бамперами.Если все это придать матовой окраске, то машина предстанет перед нами в виде настоящего «гостя из будущего».

Ремесленные автолюбители постоянно придумывают все новые и новые варианты обвеса, благодаря которым автомобиль становится единственным и неповторимым. Но самое главное во всем этом процессе, что вы сделали это сами — без помощи именитых специалистов из дорогих салонов.

Что ж, теперь вы знаете, как делать тюнинг самостоятельно: смело беритесь за дело и начинайте улучшать свою машину!

Карбюратор — важная деталь любого транспортного средства, на котором он установлен.

Довольно часто возникает вопрос, как его поменять. Рассмотрим особенности этого подробнее.

Зачем делать тюнинг

Для начала разберемся, что такое тюнинг карбюратора.

При правильной ревизии вы можете:

1. Увеличьте мощность двигателя.
2. Значительно снизить расход топлива.

Довольно часто доработку карбюратора проводят своими руками именно для увеличения мощности установленного двигателя.

Аналогичным образом можно добавить несколько десятков лошадей, что позволит чувствовать себя увереннее при обгоне, старте со светофора или при подъеме в гору.

Характеристики карбюраторов ВАЗ

Часто устанавливаются на автомобили отечественного производства.

Где:

Имеет систему бесконтактного зажигания подаваемой горючей смеси.
Имеются две камеры с последовательно открывающимися заслонками.
Также есть две дозирующие камеры и система холостого хода.

В составе пусковое устройство полуавтоматическое, экономайзер силовых показателей, ускорительный насос. В целом можно сказать, что конструкция одновременно простая и сложная. Простота заключается в наличии большого количества механических элементов.

Почему проводится доработка

Многие задаются вопросом, что не так с карбюратором, почему многие решают его доработать. Есть много разных способов изменить этот дизайн.Чаще всего переделка заключается в сглаживании внутренней поверхности с целью снижения сопротивления. Методы отливки корпуса и многих других элементов стали причиной того, что внутренняя поверхность имеет большое количество углов и неровностей.

Боковая панель: Важно: Дополнительное сопротивление, создаваемое движением воздуха, является причиной снижения мощности и ухудшения ходовых качеств автомобиля.

Тюнинг карбюратора

Следующее:

Для начала его следует снять с автомобиля, так как только после разборки можно будет провести полный разбор и внести изменения.
Следующий шаг — разделить структуру на верхнюю и нижнюю. Для этого откручиваются хомуты. После разборки рекомендуется промыть конструкцию и продуть сжатым воздухом. Загрязнения, которые могли скопиться внутри, значительно усложнят работу.
Первый элемент, который требует доработки, — это оси, которые сильно выступают. В таком большом вылете нет смысла, пока они создают дополнительное сопротивление. Решить проблему можно шлифованием поверхности.Для этого можно использовать небольшие файлы и скины.
Далее демонтируем ось и воздушную заслонку. Не лишним будет вызвать притирку демпфера, что также значительно снизит сопротивление в системе. Шлифовка проводится аналогично: иглами и мелкозернистым абразивом.
Вышеупомянутая работа относилась к вершине. Далее переходим к доработке днища. Для этого разбираем все элементы, вытаскиваем дроссельные заслонки и оси.
Особое внимание уделяем осям при рассмотрении нижней части дроссельной заслонки… Как и в верхней части, в нижней они сильно выступают наружу. Сделайте их круглым напильником, головки винтов желательно скрыть, так как они создают дополнительное сопротивление. Для этого можно использовать саморез, имеющий конусообразный колпачок. Утопление шапки осуществляется при помощи дрели и дрели, с помощью которых можно утопить конструкцию.
Далее проводим обратный сбор амортизаторов.
Ошибки литья распространены в области мелких диффузоров корпуса карбюратора.Дефекты представлены острыми углами, скачками. Рекомендуется добиться формы «крыло», так как оно обладает лучшими аэродинамическими свойствами.
Практически все модификации предусматривают установку кулачка привода насоса №4. Самостоятельно поменять установленный кулачок невозможно, да и стоимость нового невелика.

Такие модификации позволяют значительно улучшить работу карбюратора.

Строительный ускорительный насос

Несколько слов об установленном ускорительном насосе.Существует несколько разновидностей этого конструктивного элемента. В классическом варианте предусмотрено расположение двух трубок, которые разворачиваются в одну камеру.

Также возможна установка двух трубок в двух камерах. Таким образом можно значительно повысить эффективность этого элемента. Сложности заключаются только в правильной настройке зазора.

Куда приведет такая доработка?

Воздух движется со скоростью 120 м / с. При такой скорости воздуха даже небольшая неровность вызовет сильную турбулентность, которая создаст дополнительное сопротивление.

В результате смесь не будет правильно обогащаться, это приведет к падению мощности и увеличению расхода топлива. Убрав все неровности, можно снизить вероятность завихрений.

Каково мнение экспертов?

Евгений. Если требуется значительное увеличение мощности двигателя, следует рассмотреть именно модификацию карбюратора. Для этого не требуется больших денег, вы можете выполнить работу самостоятельно, если у вас есть несложный инструмент.Опытный механик работает всего за пару часов.

Дмитрий. ДВС — это сложная конструкция, в которой важную роль играют доли миллиметра. При этом небольшие неровности карбюратора, являющиеся причиной некачественного отлива элементов конструкции, становятся причиной недостаточного обогащения смеси воздухом. Обсуждаемая выше доработка устранит вероятность падения мощности из-за турбулентности.

Видео тюнинг карбюратора ВАЗ 21099

Инструкции

Решайте для себя, что вы хотите изменить в своей «девятке» и сколько денег вы готовы потратить на это улучшение.Чтобы принять правильное решение по усовершенствованию автомобиля, нужно исходить из тех целей, для которых автомобиль был приобретен. Если он предназначен для поездок на дачу, то доработка должна заключаться в увеличении клиренса, модернизации подвески и установке багажника на крышу. Если вы молоды и хотите из вашей невзрачной машины сделать автомобиль, на который обратят внимание, то этот вариант не для вас.

Позаботьтесь о внешнем виде вашей «ласточки». Осмотрите лакокрасочное покрытие и сделайте заключение о его состоянии.Если на нем есть мелкие дефекты, то их можно исправить полировкой корпуса. Если есть мелкие царапины, их нужно аккуратно закрасить краской под цвет вашей машины. Ну а если проблем с кузовом слишком много, то стоит делать полный ремонт кузова с полной покраской.

Рассмотрим антикоррозийное покрытие. Зимой используются очень сильные реагенты, способные нанести вашему автомобилю непоправимый ущерб. Обращаем ваше внимание, что кузов ВАЗ 21099 подвержен коррозии, поэтому антикоррозионную обработку необходимо проводить регулярно.

Изменения могут коснуться и салона автомобиля. Вы можете сделать чехлы на сиденья самостоятельно или купить уже готовые. Крайне не рекомендуется заменять стандартное рулевое колесо, так как эксперименты показали, что стандартное рулевое колесо с девяткой менее травматично, чем его тюнинговые аналоги. Добавьте дополнительное освещение, но так, чтобы оно не слепило глаза. Используйте мягкие и нейтральные тона.

Также замените все фильтры и расходные материалы на новые. Можно использовать импортные аналоги, так как они более долговечные.Добавьте привозное масло. При модернизации автомобиля крайне не рекомендуется использовать обвесы, которых сейчас очень много. Это потраченные зря деньги. Такие обвесы, как правило, ухудшают динамику и значительно уменьшают клиренс. Такой обвес можно легко повредить при проезде лежачих полицейских.

Полезный совет

Не стремитесь сделать из своей девятки гоночную машину, помните, что это просто экономичный городской автомобиль.

Источники:

Как улучшить подвеску ВАЗ 21099, 2109, 2108 видео

Хруст при трогании с места — первый признак неисправности ШРУСа.К сожалению, виновниками выхода гранаты из строя становятся сами водители. Необходимо следить за состоянием пыльников и менять их при малейших дефектах.

Граната представляет собой металлический механизм с подшипником внутри. Различают внешние и внутренние гранаты (правильное название — ШРУС, ШРУС). Наружные устанавливаются в ступицу колеса ВАЗ 2108-21099, а внутренние — в коробку передач. Гранаты ремонту не подлежат, поэтому при выходе из строя необходимо их заменить на новые.Особое внимание стоит уделить пыльникам, так как песок и вода, попавшие на ШРУС, приводят к его быстрому износу.

Удаление гранаты на ВАЗ 21099

Работы производить на смотровой яме или эстакаде. Поставьте машину на ручник и зафиксируйте ее противооткатными упорами заднее колесо … Теперь самое сложное — оторвать гайки, которыми граната крепится к колесу. Для этого понадобится торцевой ключ на 30, а для того, чтобы все сделать успешно, нужен хороший рычаг.Оптимальный вариант — сделать пристройку из отрезка трубы.

Далее поднимите автомобиль на домкрате, поставьте на опору и снимите колесо. Теперь нужно отсоединить рулевую тягу от поворотного кулака стойки. Делается это с помощью специального съемника. А шаровую опору можно просто открутить, выдавливать ее не нужно. Только постарайтесь не повредить пыльники, иначе придется их менять.

Теперь, когда стойка свободна, нужно повернуть ее вправо или влево (в зависимости от того, с какой стороны машины вы работаете), снять ступицу с ШРУСа.Она должна выпасть, теперь осталось только снять внутреннюю, которая находится в ящике. Для этого нужна смотровая яма, ведь в ней гораздо удобнее производить эту операцию. Граната извлекается с помощью лома.

Установка гранаты и меры предосторожности

Вместе с ШРУСами необходимо поменять пыльники. Даже если старые были в удовлетворительном состоянии, для надежности их лучше заменить на новые. Кроме того, необходимо установить новые хомуты.Ни в коем случае не вынимайте из коробки обе бытовые гранаты. Если снять их все, положение механизма дифференциала будет нарушено, что приведет к невозможности установки ШРУСов.

Для ремонта отечественной ВАЗ 21099 не нужно быть квалифицированным автомехаником. Автомобили российского производства всегда отличались простотой в эксплуатации и обслуживании.

ВАЗ 21099 принадлежит к семейству Lada «Спутник». Серийно выпускался на Волжском автозаводе с 1990 по 2004 год.Такие автомобили оснащались карбюраторными двигателями ВАЗ 2108 (1,3 л), ВАЗ 21083 (1,5 л) и инжекторными ВАЗ 2111 (1,5 л).

В машине не включается вентилятор охлаждения двигателя

Итак, вы столкнулись с проблемой — в машине перестал включаться вентилятор охлаждения. В этой ситуации не отчаивайтесь, все вполне поправимо. Ваши действия будут полностью зависеть от того, какой двигатель установлен на ВАЗ 21099, так как принцип включения вентилятора несколько отличается на карбюраторных и инжекторных.

Принцип включения вентилятора

Дело в том, что на двигателях ВАЗ 2108 и 21083 включение электровентилятора происходит благодаря датчику, установленному в правой части радиатора охлаждения. Вентилятор включается напрямую при замыкании его контактов при температуре 99 ° С. На автомобилях выпуска до 1998 года датчик управляет вентилятором через специальное реле 113.3747, расположенное в монтажном блоке. А на инжекторном моторе ВАЗ 2111 вентилятор охлаждения работает только через реле по сигналу с блока управления.

Устранение неисправностей на двигателях ВАЗ 2108 и ВАЗ 21083

Таким образом, для устранения неисправности на двигателе карбюратора необходимо в первую очередь проверить целостность предохранителей в монтажном блоке. Перегоревшие предохранители легко увидеть невооруженным глазом. На автомобилях до 1998 года проверьте реле включения электровентилятора. Если обнаруживается электрический контакт между клеммами «c» и «b» или отсутствие контакта между «c» и «d», реле необходимо заменить.

Также не стоит исключать возможность выхода из строя датчика, установленного в радиаторе автомобиля, а также самого электровентилятора.Для того, чтобы проверить их работоспособность, достаточно снять с датчика контакты и замкнуть их между собой. Если начинает работать охлаждающий вентилятор — все дело в датчике, нет — проблема в моторе электровентилятора.

Проверка включения вентилятора на двигателе ВАЗ 2111

При нагревании инжекторного двигателя стоит сначала проверить предохранитель, защищающий цепь электровентилятора, затем вспомогательное реле. Реле вентилятора системы охлаждения находится в салоне под перчаточным ящиком.При этом убедитесь, что двигатель вентилятора принудительно включен.

Дополнительно электровентилятор на двигателе ВАЗ 2111 включается по данным с датчика, расположенного на выхлопной трубе двигателя. Однако для установления неисправности этого датчика требуется сервисная компьютерная диагностика.

Источники:

ВАЗ 2111 — антифриз закипает, не включается мотор вентилятора системы охлаждения двигателя, причины и способы устранения
Система охлаждения 2108 — Энциклопедия журнала «За рулем»
Обслуживание, устройство и ремонт автомобилей ВАЗ 2108, 2109, 21099 — Электродвигатель вентилятора системы охлаждения двигателя
ВАЗ 2108, Проверка реле вентилятора охлаждения, Лада Самара

Тюнинг ВАЗ 21099 своими руками производится довольно часто, на наших дорогах можно встретить огромное количество самых ярких, необычных внешне и до мелочей продуманных внутри автомобилей.В целом тюнинг предполагает не только визуальные изменения, но и техническое усовершенствование автомобиля, его доработку и доводку до совершенно новых показателей. Но, как правило, это делают соответствующие мастерские: либо профессиональные тюнинговые студии, либо заведения «гаражного» типа с местными мастерами. Но внешний вид 099-й модели автолюбители часто меняют самостоятельно, так как выбор доступных тюнинговых элементов в этом случае достаточно разнообразен. Именно поэтому появляются внешне мощные спорткары, а рядом с ними 099-е, больше похожие на автомобили бизнес-класса.

Наши соотечественники не боятся интерьерной обработки 21099: некоторые умеют сотворить с интерьером такое, чему позавидуют выдающиеся мастера. В этой статье мы просто расскажем, как делали свой тюнинг на ВАЗ 21099.

Меняем внешний вид

Делая внешний автонастройку ВАЗ 21099, мы решили не тратить время на подбор различных элементов и сразу установил комплект обвесов. На внутреннем рынке, к счастью, имеется широкий выбор различных моделей, которые способствуют не только и не столько улучшению аэродинамических характеристик автомобилей, сколько приданию внешнему виду некоторых уникальных особенностей.Выбор был долгим, потому что хотелось чего-то узнаваемого, но всегда с ноткой оригинальности.

Итак, передний бампер, который мы выбрали, имел большой центральный воздухозаборник и боковые, которые плавно уходят вглубь самого обвеса. Его форма довольно массивная, в результате чего автомобиль приобрел некоторые черты внушительности. Этому, кстати, способствовала большая защитная юбка, которая отлично справляется со своим основным назначением и защищает машину от повреждений. В комплект, который мы купили, также входил воздухозаборник, который мы установили на капоте.Он отлично дополнил образ спортивной, дерзкой и агрессивной машины.

Также сзади был установлен бампер из комплекта. Он выполнен в едином стиле с фасадом, но его отличительной чертой является наличие боковых воздуховодов, которые, помимо своей основной функции, придавали образу нашей 099 уникальные черты. Также бампер получился интересным тем, что в нем есть отверстия для двух сдвоенных патрубков выхлопной системы, внешний вид которых намекает на серьезную мощь автомобиля.

Но простой установки заднего бампера нам показалось мало, и поэтому мы также решили провести стрижку, т.е. полностью удалить все лишние элементы с задней части автомобиля. Кроме того, мы установили кристальные фары, так как они идеально вписываются в цветовую гамму автомобиля. Завершает весь образ задней части небольшой спойлер, тоже из комплекта.

Конечно же, мы установили пороги. Их стремительный внешний вид позволил усовершенствованному ВАЗ 21099 обрести законченный спортивный характер.

Легкосплавные диски не обошлись и, поскольку у нас было два комплекта резины (один для спортивных гонок), колеса также были куплены в двух наборах.

Мы больше не работали над экстерьером, однако впоследствии внесли несколько косметических изменений: нанесли аэрографию на заднюю часть кузова и заменили штатные дворники. После этого было решено перейти к модернизации салона.

Обновленный салон

Без излишней скромности можно сказать, что в салоне ВАЗ 21099 мы проделали поистине колоссальную работу.Изначально ставилась задача создать комфортный, качественный и технологичный интерьер.

В соответствии с этой целью начались работы. Мы разобрали салон и провели действия сразу по двум направлениям:

Сначала работы велись непосредственно с отделочными материалами. Итак, все сиденья, обивка потолка, центральная консоль, внутренние дверные панели были покрыты черным винилом в сочетании с зеленой алькантарой. При этом мы уделили внимание абсолютно каждой мелочи.Так, зона в районе бардачка была сделана максимально элегантной и стильной, в результате чего наш 099 стал выглядеть по этому параметру лучше многих иномарок. Обшитая алькантарой крышка перчаточного ящика очень приятна на ощупь, а виниловая вставка наверху придает помещению нотку богатства.

Чтобы придать интерьеру особую эксклюзивность, было решено оформить своеобразную паутину, используя аналогичную линию. Чтобы подчеркнуть эту идею, на потолке сформировали композицию из паутины, которую покрасили люминесцентным раствором.Дополнили этот рисунок ультрафиолетовые лампы, установленные по бокам.

Во-вторых, мы модернизировали техническое оборудование и некоторые элементы управления. Итак, в машину установили мощную акустическую систему, динамики появились практически везде, особенно в передней части машины. Из чисто внешних изменений отметим оригинальные накладки на педали, а также новый рычаг переключения передач и ручку ручного тормоза. Кстати, рычаг КПП поместили в чехол, тоже сшитый из алькантары. Рулевое колесо обтянуто кожей для комфорта с рельефными элементами, предотвращающими скольжение рук.

Не обделил вниманием при обработке салона и задней части, при тюнинге ВАЗ 21099. Весь задний диван был отделан так же, как и остальной интерьер. При этом обшивка была сделана таким образом, чтобы вставка из алькантары располагалась прямо под пассажиром: тогда посадка намного комфортнее, а устойчивость при маневрах сохраняется. А для обеспечения максимального комфорта в подголовники передних сидений встроены шестидюймовые ЖК-дисплеи, при этом у каждого пассажира есть собственный монитор.

Именно так мы проводили тюнинг ВАЗ 21099. Следует отметить, что работа была кропотливой и долгой, поэтому обязательно учитывайте это при планировании собственного тюнинга. Ведь один из основных принципов улучшения машины своими руками (любой, а не только 099-й) — медлительность. В спешке вы только усугубите себе ситуацию: риск неправильной установки тех или иных элементов в этом случае очень велик. Кроме того, мы не советуем начинать самостоятельную модернизацию автомобиля, если вы не уверены в своих силах: начав это дело, вы не сможете остановиться на полпути.

И с учетом этого следует признать, что самонастройка автомобилей ВАЗ 21099 имеет ряд безусловных преимуществ, среди которых следует выделить возможность выполнять все действия и изготавливать все детали исключительно по своему усмотрению, и, Что тоже немаловажно, бюджетный процесс по сравнению с профессиональным тюнингом.

Подключение вентилятора охлаждения форсунки ВАЗ 2107. Схема подключения вентилятора охлаждения ВАЗ. Особенности системы охлаждения в разных модификациях

На автомобили ВАЗ-2107 за годы выпуска устанавливались как карбюраторные, так и впоследствии инжекторные двигатели.Поэтому электрические схемы, подающие напряжение на электродвигатель вентилятора охлаждения двигателя, отличаются друг от друга.

На впрыске Двигатели ВАЗ-2107, датчик контакта двух вентиляторов, который стоит в верхнем сопле, при повышении температуры охлаждающей жидкости выше той, на которую она рассчитана, должен подавать сигнал на ЭБУ. Электронный блок управления, анализируя сигнал, через реле включает вентилятор.

Поэтому поиск причин не включается вентилятор, начнем со снятия разъема с датчика, при включении зажигания.Если вентилятор сам по себе хороший, значит, он должен заработать. Вставив нагрузку в клемму разъема в виде лампочки, вентилятор должен остановиться. Таким образом, вы проверяете электрическую схему двигателя вентилятора. В этом случае все будет нормально, и датчик вентилятора придется заменить. Правда, следует отметить, что в продаже нет некачественных датчиков, которые при установке на двигатель тоже не подойдут.

Если после снятия разъема с датчика вентилятор не заработал, то его работоспособность необходимо проверить, подключив его напрямую к аккумулятору.Экспериментальных вариантов всего два. Если вентилятор работает, вам придется проверить исправность предохранителя, защищающего эту цепь, реле вентилятора и компьютера. А если вентилятор не работает, придется проверить состояние его щеток, на предмет их износа.

На карбюраторных двигателях автомобиля ВАЗ-2107, в электрической цепи вентилятора, включающего вентилятор, не будет ЭБУ, а некоторые «семерки» даже не ставят реле мощности вентилятора. Поэтому найти причину, по которой вентилятор не включается в работу, намного проще и многие автомобили ВАЗ-2107 с этим справятся.

ВАЗ 2107 комплектуется электровентилятором охлаждения радиатора. Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру двигателя вне зависимости от температуры воздуха и режима движения.

Но есть одна проблема. Иногда выходит из строя реле (датчик) вентилятора и вентилятор радиатора ВАЗ 2107 не запускается. В результате двигатель перегревается и дело в лучшем случае ограничивается закипанием и утечкой охлаждающей жидкости, а в худшем — капитальным ремонтом двигателя.Во избежание проблем можно улучшить конструкцию, организовав принудительный обдув радиатора. Это можно сделать двумя способами: механическим и электрическим.

Механическое принудительное охлаждение радиатора ВАЗ 2107

На старых моделях ВАЗ охлаждение радиатора осуществлялось за счет удара крыльчатки о ротор водяного насоса. Такое решение обеспечивало постоянный продув радиатора при снятии двигателя. Учитывая, что конструкция ВАЗ 2107 мало отличается от «предшественников», установить такую крыльчатку не составит труда.

Преимущество такого решения — надежность. Принудительный механический обдув радиатора гарантирует, что машина не закипит, стоя в пробке в жаркий день. Но при этом эффективность обдува на малых оборотах снижается по сравнению с электрическим обдувом. Зимой проявляется еще один недостаток принудительного охлаждения — двигатель холодный, дополнительно обдувается вентилятором, что замедляет его нагрев. То, что вентилятор обдувает радиатор на холодном двигателе, не влияет на скорость нагрева при условии исправного термостата.Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по небольшому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно доработать :

Установить диффузор, направляющий воздушный поток через ячейки радиатора. Это повысит эффективность охлаждения.
Снимите радиатор немного назад, ближе к крыльчатке. Для этого можно наклонить его верхнюю часть, используя для крепления жесткие стальные планки. Доски следует рассчитывать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом можно защитить автомобиль от перегрева.

Электровентилятор охлаждения радиатора (форсированный)

Разбить датчик вентилятора ВАЗ 2107 не удается, можно организовать принудительное охлаждение Без замены штатного электровентилятора с крыльчаткой, изношенной на шкиве помпы. Для этого достаточно обеспечить резервное питание вентилятора кнопкой. Поддерживаются такие детали и материалы:

Вам также понадобится новый датчик вентилятора, если старый неисправен. Контроль можно проверить с помощью омема или кольца.Если при нагревании днища радиатора вентилятор не включается, его необходимо заменить.

Для начала нужно уменьшить ток, проходящий через контакты теплового реле, контролирующего включение вентилятора. Для этого схему вентилятора ВАЗ 2107 нужно изменить так, чтобы она использовалась не напрямую с датчика, а через дополнительное реле. В этом случае контакты датчика вентилятора (термостара) не сгорят, а в случае выхода из строя дополнительного реле заменить последнее будет намного проще.

Так же надо подключить кнопку включения вентилятора, чтобы при включении дублировал датчик, подавая напряжение на катушку реле при включении. В этом случае при поломке датчика можно вручную включить вентилятор охлаждения ВАЗ и защитить двигатель от перегрева.

Улучшение системы охлаждения электровентилятором

Для улучшения охлаждения возможна замена штатного вентилятора охлаждения ВАЗ 2107 на более мощный и совершенный. В этом качестве подойдут любители от «Калины» или «Приоры».Особенно эффективен вентилятор с восемью лопастями, обеспечивающий особенно сильный воздушный поток.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально рассчитана на эффективную работу. Если не справляется, причина кроется не в неэффективном штатном аккумуляторе, а в приподнятом охлаждении радиатора или отсутствии охлаждающей жидкости в системе. Поэтому в случае перегрева двигателя при работающем вентиляторе стоит проверить уровень охлаждающей жидкости и очистить охлаждающую жидкость радиатора (или заменить ее).

В данной статье будет подробно рассказано о нагнетательном вентиляторе ВАЗ 2107. Можно выделить два типа такой конструкции — электрическую и механическую. Любой владелец семерки начинает жалеть, что летом в пробке у него вдруг выходит из строя датчик включения вентилятора. После такого случая, как правило, начинают задумываться об улучшении конструкции. И сделать обновления можно несколькими способами.

Первый способ — принудительное охлаждение механического типа

Пожалуй, так можно это называть.Напомним первые автомобили ВАЗ 2101-2107, в которых не использовались электровентиляторы. В них обдув радиатора происходил за счет крыльчатки, прикрученной к ротору помпы. Так же вентилятор можно установить на инжектор ВАЗ 2107. Конструкция системы охлаждения не особо отличается.
Но нужно сразу сказать о некоторых особенностях этой конструкции. Дело в том, что даже зимой радиатор будет продувать потоком воздуха. Это снижает температуру двигателя, поэтому в салоне может быть довольно прохладно.Лето хорошее — мотор всегда остывает, вентилятор постоянно работает, Тосол не кипит.

Но возьмите еще две небольшие доработки и летняя эксплуатация будет просто сказкой:
Поставьте пластиковый диффузор, который будет направлять воздушный пучок в ячейки радиатора.
Верхнюю часть радиатора необходимо установить чуть ближе к лопастям крыльчатки. Застежки составляют небольшие жесткие металлические ремешки. Постарайтесь, чтобы расстояние от поверхности радиатора до крыльчатки оказалось в пределах 2-4 см.
Эти небольшие хитрости помогут улучшить охлаждение двигателя ВАЗ 2107. Цена вопроса буквально мизерная — не более 80 рублей (столько стоит крыльчатка).
Способ второй — электрический

Если у вас новая машина, установлены Инжектор и электровентилятор, стоит ли его портить форсированной крыльчаткой? Несколько с умом оставлю электровентилятор, но сделать запасной способ включения с помощью кнопки. В магазине приобретите несколько элементов и материалов:
Новый датчик (если старый пришел в негодность).
Реле электромагнитное с нормально разомкнутыми контактами.
Красный провод сечением 0,75 кв. мм.
Кнопка установки в приборную панель ВАЗ 2107 (желательно с подсветкой).
Термоусадочная изоляция.
Мама разъемов и колодка для реле.
Схема подключений представлена на фото. Первым делом отключаем вентилятор и меняем датчик его включения. Затем соберите схему.

Обратите внимание, что в новых автомобилях используются датчики, способные коммутировать очень большие токи.Но, несмотря на это, они все равно горят. Медленные нагрузки все равно быстро выводят его из строя. Что делать? Выходной предназначен для уменьшения тока на выходах датчиков. Для этого введите в схему электромагнитное реле. Теперь шанс неудачи снижен. Но это становится выше, чем шанс выхода реле из строя. Правда, поменять будет проще.
Установить принудительное включение вентилятора в приборной панели и протянуть от него два провода — один можно сразу подключать к «массе», а второй выводить датчик.Получается, что у вас контакты и контакты датчика соединены параллельно. Поэтому при выходе из строя датчика можно включить электромагнитное реле кнопкой.
Третий метод — Идеальные поклонники

Для улучшения охлаждения ВАЗ 2107 можно вместо штатного электровентилятора использовать более современный. Тем, кто ставит на автомобили модели «Калина», как нельзя лучше подходят Приора. Восемь хорошо, электрический вентилятор с восемью лопастями подойдет.Поток воздуха от него будет намного сильнее, поэтому ячейки радиатора остывают быстрее.

Можно даже заняться улучшением охлаждения и поставить два таких вентилятора. Но есть ли в этом смысл. Лучше полностью очистить систему охлаждения изнутри, заменить все форсунки, поставить помпу с улучшенной крыльчаткой. И в завершение поменять радиатор. Это будет намного эффективнее, чем делать вокруг радиатора огромный «колхоз».

Приведены все основные электрические сети и модификации подключения охлаждающей жидкости вентилятора (С) автомобилей ВАЗ различных моделей. В чем суть работы? Электродвигатель с крыльчаткой на валу, установлен внутри прямоугольной металлической рамы, с помощью которой она крепится к задней части радиатора. Когда на контакты привода подается напряжение (12 В), он начинает работать, вращая лопасть и создавая направленную воздушную струю, которая, по сути, охлаждает тосол или антифриз.
Если не работает охлаждающий вентилятор, не спешите обращаться в автосервис. Установить причину неисправности также можно самостоятельно. Тем более, что для этого необязательно иметь специальные навыки — достаточно изучить справочный материал с сайта и следовать инструкциям по проверке / замене.
Схема включения радиатора ВАЗ 2104, 2105 и 2107
вентилятор радиатора
датчик температуры (находится на радиаторе снизу)
монтажный блок
реле зажигания
Замок зажигания
А — на контакт «30» генератора.
Электровентилятор охлаждения ВАЗ 2106
датчик мощности мотора;
электродвигатель вентилятора;
реле переключения электродвигателя;
блок главных предохранителей;
выключатель зажигания;
блок предохранителей дополнительный;
Генератор
;
аккумуляторная батарея.
Соединительный вентилятор 2108, 2109, 21099
До 1998 года на автомобилях со старым монтажным блоком предохранителей 17 стояло реле 113.3747.3722 (пальцевые предохранители) в цепи вентилятора 113.3747. После 1998 года реле нет.
Также до 1998 года использовался датчик переключения ТМ-108 (температура его контактов 99 ± 3ºС, размыкание 94 ± 3ºС), после 1998 года ТМ-108-10 с аналогичными диапазонами температур или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленное под сильным током ТМ-108-10 может работать как с реле, так и без него.
Цепь включения вентилятора охлаждения двигателя на ВАЗ 2109 с узлом крепления 17.3722
Электродвигатель вентилятора
Датчик мощности двигателя
Монтажный блок
Замок зажигания
К9 — включение электродвигателя вентилятора. А — к выводу генератора «30»
Цепь включения вентилятора охлаждения двигателя на ВАЗ 2109 с узлом крепления 2114-3722010-60
Электродвигатель вентилятора
Датчик включения двигателя 66.3710
Монтажный блок
А — к выводу генератора «30»
Схема включения в ВАЗ 2110
Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях разная.На автомобилях S. carburetor Engine используется термобиметаллический датчик TM-108, а на автомобилях с инжектором Engine Management выполняет контроллер.
Схема на 2113, 2114, 2115 Форсунка и карбюратор
Где находится реле вентилятора
4 — реле электровентилятора;
5 — электрические буровые;
6 — Главное реле (реле зажигания).
Внимание: порядок реле и предохранителей может быть произвольным, ориентируйтесь на цвет проводов.Поэтому находим реле, от которого идет тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85 *) (не путать с тонкой, красной с черной полосой с проводом, идущим от контроллера. ) и толстый силовой белый с черной полосой провод (контакт 87) (бело-розовый провод вам нужен), это реле вентилятора.
Если вентилятор охлаждения не работает
Электродвигатель для привода вентилятора постоянного тока с возбуждением постоянными магнитами ОТ МЭ-272 или аналогичный ему.Технические данные электровентилятора и датчика мощности вентилятора:
Частота вращения вала электродвигателя с рабочим колесом номинальная 2500 — 2800 об / мин.
Потребляемый ток электродвигателя, 14 А
Ставка температуры контактов датчика, 82 ± 2 градуса.
Рабочая температура контактов датчика 87 ± 2 градуса.
Вентилятор системы охлаждения может не входить в комплект из-за:
неисправность электропривода;
предохранитель дистиллированный;
неисправен термостат;
вышел из строя термодатчик, включивший охладитель;
неисправное реле в;
обрыв электропроводки;
Неисправные свечи расширительного бачка.
Для проверки самого электродвигателя к его выводам прилагается вентилятор ВАЗ 12В аккумуляторная батарея — Конкурсный мотор заработает. Если причина проблемы в вентиляторе, можно попробовать его отремонтировать. Проблема обычно заключается в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за замыкания или обрыва обмоток. В таких случаях лучше заменить весь привод.
Предохранитель находится в монтажном блоке моторного отсека вагона и имеет обозначение F7 (20 А).Проверка производится автомобильным тестером, включенным в режим пробника.
В машине с карбюраторным мотором Нужно проверить датчик — включить зажигание и замкнуть два провода к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
Для инжекторных машин Необходимо прогреть мотор до рабочей температуры, и отсоединить разъем датчика, отключив его от бортовой сети машины.В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и приводит в постоянный режим работы вентилятора. Если привод завелся — неисправен датчик.
Замена электровентилятора в авто
Ставим машину на ровную поверхность, обездвиживаем ее стояночный тормоз.
Открыть капот, выключить минусовую клемму.
Ключ на 10 откручивая крепление кожуха воздушного фильтра.
Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
Откручиваем винты, фиксирующие крышку корпуса воздушного фильтра, снимаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключ на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отключаем колодку проводов на разъеме вентилятора.
Осторожно снимите кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта держащих электродвигатель на корпусе.
Ставим на его место новую.
Установить конструкцию на место, закрепить, подключить разъем.
Дальнейший монтаж производим в обратном порядке.
Модернизация схемы управления
Вентилятор охлаждения на десятке включается при теплоносителе 100-105 ° С, при нормальном рабочем
Температура двигателя 85-90 ° С, вентилятор включается при перегреве двигателя, что естественно сказывается негативно .
Эту проблему можно решить двумя способами: выставить в «мозгах» температуру включения или сделать кнопкой.Остановимся на втором. Включение вентилятора с кнопки очень удобно: в сюжет попал — включил, оставил — выключил, а никто не перегревает.
В салоне установлена кнопка выбора режима вентилятора (постоянно отключен, постоянно включен, включение автоматически по датчику) — эта «тюнинг» не является обязательной, но будет очень полезным дополнением.
На контактах реле 87, 30, на проводе от АКБ до предохранителя и массе вентилятора будет большой ток и поэтому необходимо использовать провода сечением не менее 2 мм. иначе он не выдержит и не сгорит.
Видео — Подключение и проверка в
На старых моделях автомобилей ВАЗ «Классик» охлаждение радиатора было принудительным. То есть охлаждающий вентилятор работал непосредственно от водяного насоса, и приводил его в движение ремнем генератора. Но на более поздних выпусках, например ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал от датчика температуры, если доходило до 100 градусов.
Бывает не часто, но вполне возможно, что мотор вентилятора перегорит.В этом случае ремонтировать его довольно проблематично и дорого, поэтому большинство автовладельцев предпочитают заменять вентилятор охлаждения радиатора целиком. Как сделать с наименьшими затратами, вы можете прочитать в статье, которую я написал специально на примере своей машины.
Для этого ремонта вам понадобится какой-нибудь инструмент, список которых я привел ниже:
головка на 10 мм
малый удлинитель, заказ 10 см
рукоятка с храповым механизмом (для удобства работы)
Обратите внимание, что при любых работах с электрооборудованием необходимо отключить хотя бы минусовую клемму от АКБ.
После этого отключаем шнур питания от вентилятора, как показано на фото ниже:
Отсоедините провода, идущие к датчику температуры:
С помощью храповика и головки с удлинителем необходимо открутить верхний болт конструкции конструкции, см. Фото ниже:
И еще один с нижней стороны корпуса вентилятора:
Также мотор крепится с другой стороны одним болтом.Удлинитель использовать больше нет необходимости, как откручивать будет не очень удобно:
Также отключаем провода от датчика температуры, который ввинчивается в радиатор охлаждения двигателя правой стороной снизу:
После этого аккуратно, без перекосов и резких движений вынимаем корпус вместе с электровентилятором, чтобы не повредить радиатор:
Но на фото ниже показан финальный этап моего ремонта:
Если вы собираетесь покупать новый вентилятор с корпусом в сборе, то на ВАЗ 2107 его цена будет порядка 1000-1200 рублей.В большей степени эта разница зависит от производителя.
ВАЗ
«девятка» — машина на любителя
Есть в России такие вещи, которых уму не понять. Одно из них — неубывающая популярность автомобилей отечественного производства. Несмотря на низкий уровень безопасности и некачественную сборку, российские автомобилисты продолжают покупать «Волгу» и «Ваз». Это касается и легендарной «девятки» ВАЗ-2109. Несмотря на то, что отечественная «девятка» появилась в модельном ряду. времен Советского Союза она до сих пор пользуется большим спросом.
Большая семья
«Девятка» имеет несколько разновидностей — модели 21093 и 21099 (т.н. «девяносто девять»). 93-я модель пришла на смену старому предшественнику и выпускалась с 1991 года. Это был пятидверный хэтчбек переднеприводного типа. Новинка претерпела несколько изменений. Основное отличие — это внешний вид и конструкция кузова — теперь на смену коротким крыльям и капоту пришли дополнительные конструкции. Немного изменен дизайн салона — появилась так называемая «европанель».
Об изменении технических характеристик
Вместо старых бензиновых двигателей рабочим объемом 1,3 литра был установлен 1,5-литровый двигатель. Его мощность составляла 70 лошадиных сил (на 6 лошадиных сил больше, чем у старого двигателя). За счет увеличенного рабочего объема и мощности он без труда разгонял машину до ста километров в час за 13,5 секунд (у предшественницы этот показатель был на уровне 16 секунд). Причем максимальная скорость была увеличена до 156 километров в час.Крутящий момент был 106 Нм.
Новые обновления
Спустя три года на Волжском заводе стала выпускаться инжекторная версия ВАЗ 21093 «девятка». У машины было 2 версии: 21093-02 и 21093-03. Они друг от друга отличаются своей колесной базой и передаточным числом трансмиссии. Впервые на этой машине были применены бортовая система управления, бортовой компьютер и микропроцессорная система зажигания.
Вазы «девяносто девять»
Автомобиль серии ВАЗ 21099 выпускался с 1990 года. В отличие от 93-й модели, она имела четырехдверный кузов типа «седан» и имела новую решетку радиатора.Технические характеристики и дизайн были такими же, как у «девятки».
Рекомендуем
Как работает сайлентблок задний переднего рычага и сколько он служит?
Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Впрочем, с этим товаром их много …
Расход масла в двигателе. Шесть причин
Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …
Как работает выхлопная система?
Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …
Завершение
В России серийное производство «девятки» было прекращено в 2004-м году.На ее место пришла новая Lada Samara 2 (фактически второе поколение автомобиля). Вторую самарскую серию производят на АВТОВАЗе и по сей день. Имеет несколько модификаций кузова — четырехдверный седан и трех- и пятидверные хэтчбеки. Но прекращение производства в России не означает, что легендарная «девятка» — 90-х годов, больше нигде не возможна. Производится на украинском ЗАЗе (Запорожский автомобильный завод). Удивительно, но модели 20-летней давности до сих пор активно покупают на территории Украины.Новые автомобили можно найти в каждом городе Украины.
Стоимость
На данный момент начальная стоимость украинских Жигулей составляет около 230 тысяч рублей. Но у автомобилей ВАЗ 2109 ужасное качество сборки (за 3 года кузов гниет). Но все происходит по причине отсутствия какой-либо антикоррозийной обработки. ВАЗ «девятка» — машина на любителя.
Датчик температуры охлаждающей жидкости как проверить на ВАЗ и иномарках?
В любом автомобиле одну из главных ролей играет система охлаждения.Как проверить датчик температуры охлаждающей жидкости, должен знать каждый автомобилист. На всех инжекторных и карбюраторных машинах установлены датчики температуры, но они имеют немного другое назначение.
Например, на карбюраторных двигателях датчик температуры только позволяет отображать информацию о текущем значении параметра на приборной панели. Но в инжекторных системах один датчик позволяет не только показывать текущую температуру системы на панели приборов, но и отправляет сигнал на компьютер, в котором есть вентилятор охлаждения.
Для чего нужен датчик?
Этот прибор нужен для того, чтобы показывать температуру в системе охлаждения. Как уже упоминалось выше, с помощью этого датчика ЭБУ включает охлаждающий вентилятор, установленный на радиаторе.
Кроме того, анализируя данные, поступающие с прибора, микроконтроллерная система позволяет корректировать частоту вращения коленчатого вала на ХХ (холостой ход) во время прогрева.
При этом изменяется соотношение воздуха и бензина в топливной смеси, корректируется угол зажигания.В конструкции датчиков температуры, которые используются на автомобилях, использованы свойства полупроводников. Такие материалы обладают разным сопротивлением электрическому току при изменении температуры окружающей среды.
А вот датчики, которые установлены на двигателях с карбюраторами и имеют охлаждающий вентилятор, сделаны из биметаллических пластин. Они просто деформируются при достижении определенной температуры и переключают силовые контакты.
Принцип работы прибора
Вы должны знать, как работает прибор, прежде чем проверять датчик температуры охлаждающей жидкости.ДЭТЖ ВАЗ-2110 устанавливается непосредственно в корпус термостата. Он имеет два выхода, один из которых подключен к корпусу и замкнут на массу, а второй идет к блоку управления микроконтроллера.
От микроконтроллера поступает напряжение DCE 5 В. Далее к рабочему элементу поступает с помощью пружины из токопроводящего материала. Термистор имеет отрицательный температурный коэффициент, поэтому при повышении температуры в системе охлаждения его сопротивление уменьшается.
По разнице напряжений на электронном блоке рассчитывается температура. При выходе из строя устройства его необходимо проверить, а в случае поломки заменить на новый. Ремонтировать или пытаться восстановить устройство не имеет смысла, стоимость его не очень велика.
Признаки поломки
Но прежде чем проверять датчик температуры охлаждающей жидкости ВАЗ-2109, нужно обратить внимание на симптомы, которые могут возникнуть при поломке этого устройства:
На приборной панели появляется сообщение об ошибке.
На холодном сложно запустить двигатель.
При перегреве двигателя вентилятор охлаждения не включается.
Увеличение расхода бензина.
Когда двигатель работает на холостом ходу, высокие обороты поддерживаются.
Вентилятор в системе охлаждения может не работать также из-за поломки в системе питания. Часто выходят из строя реле, провода и электродвигатель. Поэтому нужно убедиться, что вентилятор находится в рабочем состоянии, для этого необходимо заменить электромагнитное реле и подключить двигатель напрямую.
Основные неисправности датчика
Необходимо знать, как проверить датчик температуры охлаждающей жидкости в «Пассате Б3», имея под рукой минимальный набор инструментов. Вам нужен только мультиметр. Среди основных отказов датчика можно выделить следующие:
Калибровка термистора нарушена, из-за чего сопротивление элемента не соответствует значениям температуры, установленным для датчика.
Положительный вывод прибора замыкается на массу.
Нарушена целостность элемента.
В разъеме нет электрического контакта, обрыв проводки.
Причины поломок
При нарушении калибровки датчик начинает показывать «погоду». В результате ЭБУ использует неверную информацию, неправильно корректирует зажигание и впрыск топлива. В результате холодный двигатель заводится довольно сложно, увеличивается расход бензина, самопроизвольно включается вентилятор охлаждения.
Если в датчике происходит короткое замыкание, то неисправностью обычно становится разрушение или деформация корпуса.Такую поломку определяет электронный блок управления, он подает сигнал об ошибке на панель приборов. Герметичность корпуса датчика также теряется при механических повреждениях, не говоря уже о длительной эксплуатации, особенно с проточной водой в системе охлаждения.
В случае отсутствия контакта микроконтроллер переводит двигатель в аварийный режим. В то же время вентилятор охлаждения работает постоянно, чтобы предотвратить перегрев двигателя. Если восстановить контакт в жгуте проводов удастся без проблем, то в первых трех случаях поможет только замена датчика.
Где находится ДЭТЖ?
Перед проверкой датчика температуры охлаждающей жидкости ВАЗ-21099 необходимо найти его на двигателе. На отечественных машинах с передним приводом это устройство располагается на корпусе термостата. В карбюраторных автомобилях датчик температуры устанавливается в блоке двигателя, также на стороне термостата, под распределителем зажигания.
В других автомобилях это устройство может располагаться как на выходных патрубках возле головки блока, так и на термостате.На некоторых автомобилях используются два датчика, один из которых необходим для работы индикатора температуры, расположенного на панели приборов. А второй датчик отправляет сигнал на ЭБУ микроконтроллера.
Как снять и проверить датчик?
Перед проверкой датчика температуры охлаждающей жидкости на ВАЗ-2107 необходимо произвести демонтаж прибора. Для этого нужно:
От минусовой клеммы отсоединить провод.
Затем отсоедините штекер от корпуса датчика с проводами.
Отвинтите прибор с помощью кольца или ключа-карабина.
На время ремонта желательно прикрыть отверстие чистой тряпкой. Проверка выглядит следующим образом:
В электрочайник налейте холодную воду.
Для проверки градуировки необходимо использовать электрический термометр (чем точнее, тем лучше).
Мультиметр подключается к контактам датчика, обязательно соблюдайте полярность. Переведите тестер в режим омметра.
Далее необходимо нагреть воду и свериться с данными, приведенными в таблице.
20
Температура воды, ºС
Сопротивление датчика, Ом
-20
28680
3520
40
1459
60
667
667
177
Установка нового прибора
Если все показания несущественны, это можно отнести к ошибке измерения.Но если разница значительная, необходимо установить новый датчик. Причем купить можно в любом автомобильном магазине, стоимость этих устройств относительно невысока. Установка производится в порядке, обратном демонтажу.
Не использовать при установке датчика ленты FSM или силиконовые герметики. Достаточно установить новую медную шайбу, которая обеспечит должный уровень герметичности в системе. Если использовать герметики, они могут попасть внутрь системы и каналы забьются. Очистить систему от такого рода засоров будет сложно, возможно, даже придется полностью разобрать двигатель на части, чтобы избавиться от них.
p>
на заметку начинающему автомобилисту
Добро пожаловать!
Сегодня мы заменим «нижнюю панель» панели приборов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.
Примечание!
В артикуле заменяется комбинация приборов на нижнюю панель! (О том, как заменить комбинацию приборов на высокой панели, читайте в статье «»)
Сколько будет стоить замена низкой панели приборов на ВАЗ 2108-ВАЗ 21099?
1) Новая стандартная комбинация приборов «низкая панель» вам обойдется примерно в 1000-2400 рублей.
Что нужно для замены нижней панели приборов на ВАЗ 2108-ВАЗ 21099?
1) Отвертки.
Как заменить нижнюю панель панели приборов на ВАЗ 2108-ВАЗ 21099?
Снятие:
1) Для начала отсоедините трос спидометра от коробки передач.
2) После чего отверткой откручиваем два винта, которыми крепится козырек панели приборов.
Примечание!
На фото руль снят для наглядности!
4) Затем, зажав и потянув руками за боковые защелки комбинации приборов, снимите комбинацию приборов с панели.

5) Далее откручиваем гайку крепления троса к спидометру, после чего отсоединяем трос.

7) Затем отсоедините шланг от эконометрического штуцера.

Примечание!
Если кабель сильно изношен, замените его новым!
10) Снимите комбинацию приборов с панели.
Установка:
1) Установите новую комбинацию приборов в порядке, обратном снятию.
Важно!
1) Перед началом работы отсоединить минусовой полюс от аккумуляторной батареи!
Для новичков!
Вопрос: Как выглядит стандартная «нижняя панель» комбинации приборов?
Ответ:

Пластиковая панель ВАЗ 2109 оснащена приборным блоком, рычагами и решетками для регулировки обдува, гнездом прикуривателя и другими необходимыми кнопками. Для улучшения тюнинга приборной панели ВАЗ 2109 некоторые автолюбители устанавливают светодиодную подсветку.Не требует серьезного вмешательства в приборную панель. Комбинация приборов ВАЗ 2109, оснащенная высокой панелью, просто меняется.

Улучшение подсветки
Заводская настройка торпеды ВАЗ 2109 сделана так, чтобы лампы могли освещать все индикаторы снаружи. Качество такого освещения довольно низкое. Для того, чтобы приборная панель автомобиля ВАЗ 2109 имела внутреннюю подсветку, необходимо произвести некоторую доработку. Обычно здесь используется прозрачная накладка.Схема выполнения такой операции довольно проста.
Сначала полностью разбирается высокая приборная панель машины ВАЗ 2109. Индикаторные стрелки и родные накладки сняты. Чтобы новая крышка подсвечивалась изнутри, сделаны специальные прорези. Сделать это несложно нагретым ножом или паяльником. Для новой подсветки пульта ВАЗ 2109 необходимо использовать ленту со светодиодами. Его следует разрезать на отдельные части, состоящие из трех диодов.Чтобы свечение было более равномерным, устанавливается световозвращающий лист из гладкой фольги.
Схема установки диодов следующая.
По окончании проклейки диодной ленты выполняется схема ее подключения к контактным пластинам штатной подсветки. Выполняя данный ремонт, необходимо соблюдать правильную полярность диодов.
Доработка торпеды на отечественную «Жигули»
Многие автолюбители, модернизируя ВАЗ 2109 своими руками, производят тюнинг передней панели.Чаще всего пластик обтянут кожей или окрашен. Для этого сначала снимают штатную торпеду, после чего производятся дополнительные работы. Хотя такой ремонт очень хлопотный, результат стоит того, чтобы на него потратить свое время. После ремонта передняя часть салона будет выглядеть более эффектно и привлекательно.
Если при движении автомобиля торпеда начинает издавать неприятные скрипы, необходимо приклеить панель. Для быстрого и качественного проведения такого ремонта потребуются следующие инструменты и материалы: отвертка универсальная
;
;
ключи рожковые;
набор торцовых головок;
плоскогубцы;
,
ножницы;
поролон;
плотный материал с липучкой (герлен).
Перед снятием панели отсоедините кабели от аккумулятора. Далее снимаются рычаги управления обогревом, и откручиваются консоли. Для этого используйте крестообразную насадку универсальной отвертки. В разобранном агрегате отсоединены все жгуты проводов. Перед снятием кожуха рулевого управления выкручиваются шесть крепежных винтов.
Чтобы добраться до привода спидометра на ВАЗ 2109, необходимо отсоединить трос от трансмиссии. Для этого сначала монтируют оболочку.Затем со спидометра откручивается крепежная гайка. Затем удерживающий кронштейн отворачивается, и трос незаметно снимается. На следующем этапе эксплуатации снимается замок зажигания, после чего устройство снимается.
Еще одна схема разборки относится к рулевому управлению. Сигнальная табличка снимается с руля. Затем с помощью набора торцевых головок демонтируется узел соединения руля направления с валом и снимается штурвал. Далее закручиваются оставшиеся крепежные винты, после чего освобожденная торпеда снимается.На данном этапе можно считать, что схема демонтажа высокой панели успешно реализована.
В разобранной торпеде открывается доступ к форточкам системы вентиляции, на которые можно установить дополнительную светодиодную подсветку.
На автомобили семейства ВАЗ 2109 с завода устанавливались как низкие, так и высокие панели приборов. Подробное описание приборной панели ВАЗ 2109 как низкой, так и высокой можно увидеть, прочитав эту статью.
Панель приборов ВАЗ 2109 высокая панель
Описание панели приборов ВАЗ 2109 (Высокая панель) : 1.Замок зажигания, 2. Выключатель аварийной сигнализации, 3. Рычаг переключателя стеклоочистителей и омывателей, 4. Гнездо магнитолы, 5. Центральные форсунки систем вентиляции и отопления салона, 6. Бортовой компьютер (входит в стандартную комплектацию). , 7. Панель приборов, 8. Крышка бардачка, 9. Боковые форсунки системы вентиляции и отопления, 10. Накладка на динамик, 11. Полка, 12. Переключатели стеклоподъемников (устанавливаются в комплекте), 13 Прикуривателя, 14. Пульт управления вентиляцией и обогревом Нахожусь в салоне, 15.Рычаг переключения передач, 16. Рычаг стояночного тормоза, 17. Пепельница, 18. Ручка крышки воздушной заслонки карбюратора, 19. Педаль акселератора, 20. Педаль тормоза, 21. Педаль сцепления, 22. Выключатель звукового сигнала, 23. Выключатель освещения приборов, 24. Гидрокорректор фар, 25. Выключатель обогрева передних сидений (устанавливается в комплекте), 26. Выключатель заднего противотуманного света, 27. Выключатель противотуманных фар (устанавливается в комплекте), 28. Обогрев заднего стекла, 29 Рычаг блокировки капота, 30. Указатель поворота и переключатель фар, 31. Выключатель наружного освещения, 32.Приборный щиток.
Детали на комбинации приборов для высокой панели (торпеды) ВАЗ 2109

1. Спидометр, 2. Ручка сброса счетчика суточного пробега, 3. Счетчик суточного пробега, 4. Счетчик общего пробега, 5. Указатель уровня топлива, 6. Световая панель для бортовой системы мониторинга, 7. Дисплей «ТЕСТ», 8. «СТОП», 9. Контрольная лампа неисправности стоп-сигналов и габаритных огней, 10. Контрольная лампа падения уровня тормозной жидкости, 11. Контрольная лампа падения уровня охлаждающей жидкости, 12.Контрольная лампа износа передних тормозных колодок, 13. Контрольная лампа падения уровня в бачке омывателя, 14. Контроль падения уровня масла в картере двигателя la МПа, 15. Указатель температуры охлаждающей жидкости, 16. Тахометр, 17. Стояночный тормоз. световой индикатор, 18. Контрольная лампа системы впрыска «CHECK ENGINE» («Проверьте двигатель»), 19. Контрольная лампа крышки карбюратора, 20. Контрольная лампа остатка топлива, 21. Контрольная лампа аварийного давления масла в системе впрыска. система смазки двигателя, 22. Контрольная лампа включения указателей правого поворота, 23.Контрольная лампа заряда аккумулятора, 24. Контрольная лампа контрольная лампа поворота левого указателя поворота, 25. Контрольная лампа непристегнутых ремней безопасности, 26. Контрольная лампа незакрытых дверей, 27. Контрольная лампа включения габаритных огней, 28 Контрольная лампа включения дальнего света фар, 29. Контрольная лампа «CHECK ENGINE» («Проверьте двигатель») Системы снижения токсичности.
Панель приборов ВАЗ 2109 нижняя панель

Описание панели приборов ВАЗ 2109 (Низкая панель) 1.Комбинация приборов, 2. Выключатель зажигания, 3. Панель приборов, 4. Центральные патрубки системы вентиляции и отопления, 5. Боковые патрубки системы вентиляции и отопления, 6. Крышка перчаточного ящика, 7. Полка, 8. Заглушка, 9 Выключатель обогрева стекла двери задка, 10. Выключатель задних противотуманных фар, 11. Выключатель аварийной сигнализации, 12. Центральный выключатель наружного освещения, 13. Панель управления. для системы вентиляции и отопления, 14. Разъем магнитолы, 15. Рычаг переключения передач, 16 Стояночный рычаг тормоза, 17.Пепельница, 18. Прикуриватель, 19. Рычаг переключателя стеклоочистителя и омывателя, 20. Педаль акселератора, 21. Педаль тормоза, 22. Педаль сцепления, 23. Крышка крышки воздушной заслонки карбюратора, 24. Выключатель звукового сигнала, 25. Ручка ежедневного сброса счетчик пробега, 26. Переключатель освещения приборов, 27. Рукоятка гидрокорректора фар, 28. Рычаг привода замка капота, 29. Рычаг переключателя указателей поворота и фар.

1. Спидометр, 2. Индикатор температуры охлаждающей жидкости, 3. Вольтметр, 4.Индикатор уровня топлива, 5. Контрольная лампа остатка топлива, 6. Эконометрический, 7. Счетчик суточного пробега, 8. Счетчик общего пробега, 9. Контрольная лампа «СТОП», 10. Контрольная лампа зарядки аккумулятора, 11. Контрольная. лампа прикрытия воздушной заслонки карбюратора, 12. Контрольная лампа включения аварийной сигнализации, 13. Контрольная лампа падения уровня тормозной жидкости, 14. Контрольная лампа включения стояночного тормоза, 15. Контрольная лампа и давление масла. , 16. Контрольная лампа указателей поворота, 17. Контрольная лампа включения габаритного фонаря 18.Контрольная лампа Задние противотуманные фары 19. Контрольная лампа индикатора дальнего света 20. Контрольная лампа включения обогрева стекла задней двери.
Как снять панель приборов на ВАЗ 2109 высокая
Снимите облицовку рулевого колеса.
Отвинтите гайку рулевого колеса так, чтобы конец гайки был заподлицо с концом вала рулевой колонки. Руль очень плотно сидит на шлицах вала, поэтому сразу не откручивайте гайку колеса: при резком ударе рулевое колесо может соскользнуть со шлицев и нанести травму.Отметьте положение руля относительно вала.
Резкие удары рукой сбивают рулевое колесо со шлицев рулевого вала
Наконец откручиваем гайку и снимаем руль.
Выверните шесть винтов, крепящих нижнюю крышку рулевой колонки.
Снимите нижний кожух рулевой колонки и облицовку переключателя зажигания.
Снимите верхний капот рулевой колонки.
Ослабьте болт крепления основания подрулевых переключателей.
Снимите основание с вала и отсоедините две колодки с проводами от контактов звукового сигнала.
Отсоедините колодку с проводами от рычага переключателя стеклоочистителей и омывателя. При отключении колодок с проводами рекомендуем их маркировать. Это позволит избежать путаницы при сборке и сэкономит ваше время.
Отсоедините колодку с проводами от рычага переключателя указателей поворота и света фар.
Вытяните ручку воздушной заслонки карбюратора (всасывание), чтобы появилась тяга, и снимите с нее ручку.
Выверните два винта крепления накладки консоли панели приборов.
Снимите накладку с консоли.
Выньте гнездо прикуривателя из розетки.
Выньте пепельницу из гнезда, нажав на заглушку сигареты.
Снимите ручку переключателя вентилятора отопителя.
Снимите три ручки управления нагревателем, поддев их отверткой.
Отсоедините колодку проводов от переключателя вентилятора отопителя под панелью управления обогревателем.
Отсоедините два провода от контактов подсветки панели управления отопителем.
Снимите ручку гидрокорректора фар, потянув ее на себя.
Снимите ручку переключателя освещения комбинации приборов.
Отверните гайку крепления гидрокорректора света фар.
Вставьте переключатель света комбинации приборов и корректор света фар в панель.
С помощью отвертки снимите боковые форсунки с обеих сторон панели приборов.
Выкрутите по одному винту на крышке с обеих сторон панели приборов.
Подцепите отверткой и снимите переключатель внешнего освещения с панели.
Отсоедините колодку с проводами от выключателя внешнего освещения. Вставьте блок внутрь панели приборов.
Подсоедините отвертку и выньте розетку для радиоаппаратуры. Если на автомобиле установлено радиооборудование, сначала снимите его.
Выверните винт, которым крепится обшивка панели приборов.
Вставьте две отвертки, чтобы отогнуть пластиковые защелки.
Поднимите облицовку приборной панели.
Отсоедините колодку с проводами от гнезда прикуривателя.
Отсоедините колодку с проводами от разъема освещения прикуривателя.
Отсоедините колодку с проводами от лампы освещения выключателя аварийной сигнализации.
Отсоедините колодку с проводами от выключателя сигнализации и окончательно снимите накладку панели приборов.
Слегка отожмите и снимите накладку динамика с левой стороны панели приборов. Будьте осторожны — защелки легко отламываются.
Отсоедините колодку с проводами от выключателя обогрева стекла двери спинки.
Снимите блок с переключателя задних противотуманных фонарей.
Выверните два винта, которыми крепится комбинация приборов.
Снимите комбинацию приборов с панели, отверните гайку крепления и отсоедините трос от спидометра.
Отсоедините красный блок с проводами от комбинации устройств.
Отсоедините колодку с проводами от бортовой системы управления.
Отсоедините блок замка зажигания с проводами от реле зажигания.
Отсоедините провод массы от реле зажигания.
Отсоедините колодку с проводами контрольной лампы открытия воздушной заслонки.
Выкрутите по одному винту нижнего крепления панели приборов с двух сторон.
Отсоедините обувной ящик от проводов лампы перчаточного ящика.
Ослабьте два крепежных винта и опустите панель управления нагревателем.
Откручиваем два винта на верхнем креплении панели приборов с двух сторон.
Возьмите отвертку и выньте по одной заглушке с каждой стороны приборной панели. Выкрутите по одному винту со стороны панели приборов с обеих сторон панели.
Отвинтите винт центрального крепления панели приборов.
Снимите приборную панель.
Установка высокого щитка приборов на ВАЗ 2109 производится в порядке, обратном снятию.
Как снять торпеду на ваз 2109 low
Снимите три ручки управления нагревателем.
Снимите ручку переключателя вентилятора отопителя, потянув ее на себя.
Выверните два винта, которыми крепится облицовка консоли панели приборов с обеих сторон консоли.
Наденьте подушечку на себя.
Отсоедините колодку с проводами от выключателя задних противотуманных фар.
Отсоедините две колодки с проводами и один провод от переключателя обогревателя заднего стекла.
Отсоедините колодку с проводами от выключателя сигнализации.
Снимите блок проводов с выключателя наружного освещения.
Отсоедините колодку с проводами освещения прикуривателя.
Отсоедините жгут проводов от прикуривателя и снимите облицовку консоли.
Выверните четыре винта, которыми крепится панель управления нагревателем.
Выверните два винта, которыми козырек крепится к комбинации приборов.
Снимите козырек комбинации приборов.
Сожмите пружинные зажимы.
Снимите корпус комбинации приборов с панели.
Отверните гайку крепления и отсоедините трос от спидометра.
Отсоедините белый блок с проводами от комбинации приборов.
Снимите шланг с эконометрического штуцера.
Выньте шплинт.
Отсоедините трос сброса счетчика суточного пробега от спидометра.
Отсоедините красный башмак от комбинации приборов.
Снимите ручки гидрокорректора фар и выключатель освещения комбинации приборов, потянув их на себя.
Отверните гайку крепления выключателя освещения комбинации приборов.
Отверните гайку крепления гнезда гидрокорректора света фар.
Снимите рулевое колесо и подрулевые переключатели.
Установите ключ в замке зажигания в положение «1», чтобы выключить противоугонное устройство, и отсоедините блок с проводами замка зажигания.
Отверните два болта и две гайки крепления трубы рулевой колонки.
Снимите трубку рулевой колонки с выключателем зажигания.
Вытяните ручку воздушной заслонки карбюратора (всасывание), чтобы появилась тяга, и снимите ручку с тяги.
Выверните два винта, которыми направляющий стержень воздушной заслонки крепится к панели приборов.
Выверните винт, которым крепится панель приборов с левой стороны.
Выкрутите винт нижнего крепления панели приборов с левой стороны.
Выверните винт, которым панель приборов крепится справа.
Выкрутите винт нижнего крепления панели приборов с правой стороны.
Выверните винт, которым панель приборов крепится к бардачку.
Ослабьте один винт, которым с обеих сторон крепится консоль панели приборов, и снимите панель приборов.
Установка малой торпеды на ВАЗ 2109 производится в порядке, обратном снятию.
Если у вашего автомобиля низкая приборная панель, рекомендуем установить накладки на панель ВАЗ 2109, они придадут интерьеру автомобиля более современный вид и удобство использования торпеды в целом.
Дизайн салона ВАЗ-2109 зависит от года выпуска автомобиля. В любом случае демонтаж панели — очень трудоемкое дело, на которое уходит достаточно времени. Разберемся, как снять высокую или низкую панель приборов на ВАЗ-2109.
Процедура демонтажа нижнего варианта

Низкая панель приборов используется на некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика». Если ситуация вынудила вас разобрать эту часть кабины, то проделайте работу так:
Первым делом снимаем со щита 3 ручки, переключая режимы печки.
Снять ручку управления воздушным потоком просто — слегка потяните ее на себя.
С обеих сторон экрана снимите фиксаторы декоративной накладки и сдвиньте ее на себя.
Отсоединить колодки с проводами от выключателей противотуманных фар и обогревателя заднего стекла. Последний — это еще один провод, который нужно отключить.
Отсоедините выключатель аварийного освещения и прикуриватель.
Теперь можно приступить к снятию проводки прикуривателя и декоративной накладки с печки.
На элементе управления каменкой вы увидите 4 фиксатора, которые необходимо будет удалить.
Далее снимаем 2 крепежа с панели приборов.
Снимите козырек приборной панели.
Сожмите пружинные зажимы и снимите корпус с комбинации устройств.
Открутите крепления спидометра и отсоедините его от троса привода.
На панели приборов найдите блок с белыми проводами и отключите его от питания.
Найдите эконометрический фитинг и снимите с него шланг.Затем вы можете удалить шплинт.
Затем отсоедините спидометр от троса, с помощью которого снимаются показания прибора за сутки.
Отключите красную проводку от источника питания.
Вытащите ручки гидрокорректора и выключателя света.
Отвинтите две крепежные гайки, которые находятся у домкрата гидрокорректора и рядом с переключателем подсветки приборов.
Снимите рулевое колесо вместе с переключателями, находящимися под ним.
Снять силовые блоки с замка зажигания можно только в том случае, если перевести ключом в положение 1.
Снимите 2 крепежа и столько же гаек с рулевой колонки.
Вместе с выключателем зажигания снимите рулевую колонку.
Потяните рукоятку воздушной заслонки на себя, чтобы снять ее со звена. Эта тяга удерживается двумя крепежными элементами, которые необходимо удалить.
С левой стороны и внизу панели приборов отверните болты. Проделайте то же самое с правой стороной.
Внутри бардачка есть еще одно крепление, которое нужно открутить.
Удалите последние крепления и осторожно снимите панель.
Теперь вы можете заменить ее на новую торпеду или провести плановый ремонт.
Как снять высокую панель типа

Если на ВАЗ-2109 установлена высокая модель панели, то действовать нужно иначе:
Сначала снимите рулевое колесо, чтобы получить доступ к приборной панели.
Если у вас карбюраторный двигатель, вытащите воздушную заслонку и снимите с нее ручку.
Теперь нужно снять декоративную накладку, она держится на двух шурупах.
Снимите пепельницу и прикуриватель.
Вытяните ручку управления вентилятором.
Подденьте отверткой и снимите декоративные ручки управления обогревателем обогревателя салона.
Будьте осторожны при снятии колодок силовых проводов, идущих к выключателю печки и к лампе подсветки регулировки обогрева.
Снимите ручки корректора фар и управления освещением приборной панели.
Поверните эти ручки с головкой под торцевой ключ и осторожно вставьте их внутрь.
Снимите дефлекторы обдува левого и правого боковых окон, а также открутите крепления, которые находились под ними.
Подденьте выключатель фар отверткой и потяните на длину проводов, отключите от источника питания. Верните блок обратно в пластиковую часть.
Снимите магнитолу или стандартную магнитолу, а затем открутите центральную декоративную опору.
По краям декоративной накладки есть защелки, на которые нужно нажать, чтобы снять декоративную часть панели приборов движением вверх.
Отключить питание от прикуривателя, подсветки, сигнализации.
Снимите декоративные крышки и динамики, отсоединив их от проводки. После этого обесточьте заднее стекло и выключатель противотуманных фар.
Откручиваем крепления и снимаем панель приборов, откручиваем центральный винт на спидометре и отсоединяем его от тросиков.Отсоедините щиток.
Отсоединить и отсоединить замок зажигания, отсоединить тягу управления воздушной заслонкой от источника питания.
Отсоедините свет в личном отсеке от лампы питания. Выверните оставшиеся крепления слева и справа, снимите панель.
Отечественный автопром всегда несколько отставал от западных соседей, но это, конечно, нельзя отнять от его фундаментальности и солидности. «Восьмерка», появившаяся в 84-м году прошлого века, была заменена своим пятидверным «кузеном» «Девяткой» всего через три года, то есть в 1987 году.Он отличался не только наличием дополнительной пары дверей, но и другими дизайнерскими решениями. Его существенно доработали инженеры-разработчики КБ АвтоВАЗ, как и приборная панель автомобиля ВАЗ 2109, что сразу бросается в глаза искушенному отечественному автолюбителю.
Дизайнеры решили, что далеко ходить не стоит, и не пошли по пути своих зарубежных коллег. Тем более, что сам автомобиль ВАЗ 2109 вовсе не должен был быть чем-то выдающимся.Как и почти все разработки АвтоВАЗа, девятая модель должна была занять нишу «рабочей лошадки», а потому особого шика от нее никто не ожидал. Из-за этого приборная панель оформлена достаточно просто и понятно. Но с этим справился даже ребенок, и это, конечно, обрадовало потребителей.

Панель приборов Nines имела прямоугольную, стандартную форму, закругленные углы, а также стильные козырьки, на Волжском автозаводе появились чуть позже, а пока все имело классический вид, безупречную компоновку и удобное расположение приборов.Сразу видно, что надо было хорошо поработать над расположением устройств на панели, ведь они должны располагаться в оптимальном сочетании, не мешать считыванию индикаторов друг друга, не перекрывать друг друга.
Низкая и высокая панель
Изначально ВАЗ 2109 выпускался с приборной панелью, которую условно называли «низкой», а модели с установленной «высокой» панелью появились значительно позже и по ряду причин были менее удачными. Также они отличались от начала выпуска 87-го и последующих модификаций.Основным отличием стал переход с карбюраторного типа на инжекторный, однако внешняя конструкция претерпела незначительные изменения, в основном спереди.
На нижней панели приборов был только один индикатор часового типа, на классической панели приборов — спидометр, а на верхней панели — два основных больших датчика (те же спидометр и тахометр). Кроме того, указатель уровня бензина в баке, а также температуры охлаждающей жидкости также имел стрелки-указатели, как в той, так и в другой версии.

На «низком» пульте тоже был вольтметр, который в последствии убрали за ненадобностью. Спидометр размечен до скорости 180 километров в час, что неплохо, как для «народной» машины, однако «девяткой» так и не стало.
Сразу над стрелкой спидометра был показан суточный пробег автомобиля, а под ним — общий пробег автомобиля. Все предельно просто и понятно. На «высокой» панели спидометр располагался слева, а на нижней — по центру.
Все остальные индикаторы работы систем автомобиля на «низком» пульте собраны в специальном блоке с левой стороны, в виде специальных сигнальных ламп.
Например, датчик давления масла, управление заслонкой карбюратора, функциональный знак «СТОП», включение / выключение габаритов и т. Д. Высокая панель была устроена иначе, спидометр и тахометр размещены по бокам, а в средней части находились все остальные датчики и контрольные лампы, выполняющие свои функции.
Также в нижней части панели приборов расположилась дополнительная лента индикаторов. Однако «высокая» панель не особо понравилась автомобилистам, так как на морозе начинала дребезжать, а печка с ней работала намного хуже, чем с «низкой».
Европанель для ВАЗ 2109
Кроме того, с 1996 года специально для модели ВАЗ 2108 разработана более современная приборная панель, которая получила название «Европанель». Естественно, что устанавливать его, хотя бы как вариант, начали.Панели этого типа имели трапециевидную форму с закругленными краями, выглядели более эргономичными и обтекаемыми, а значит, более привлекательными.
Тахометр и спидометр заняли лидирующее место на европанели, а все остальные индикаторы и индикаторы были размещены вокруг, играя второстепенную роль, однако не мешая водителю считывать информацию друг от друга. Причем датчики пройденного расстояния, за сутки, и вообще в этой версии уже были цифровые, как дань все более развивающемуся научно-техническому прогрессу.
Как включить вентилятор охлаждения на ВАЗ
Электровентилятор можно включить двумя способами. В первом используется электромагнитное реле, а во втором — без него. Но в любой из этих схем будет нелишним использовать принудительное переключение вентилятора.
Охлаждающий вентилятор
Инструкции
Шаг 1
В автомобилях для обдува радиатора системы охлаждения используются электрические вентиляторы. Вентилятор представляет собой крыльчатку с приводом от двигателя постоянного тока, установленную в круглой или квадратной раме. Включение электровентилятора полностью автоматическое, в зависимости от температуры охлаждающей жидкости в радиаторе.Данные о температуре жидкости снимаются с датчика, установленного в боковом отсеке радиатора. Датчик представляет собой простой микровыключатель с нормально разомкнутыми контактами. Они закрываются при достижении определенной температуры.
Шаг 2
Для подключения электровентилятора можно использовать две схемы: релейную и безрелейную. Разница между этими схемами видна из названия. Безрелейная схема состоит из датчика температуры, вентилятора, предохранителя и соединительных проводов. Положительная клемма электровентилятора подключена через предохранитель к положительной клемме аккумуляторной батареи.Отрицательный вывод вентилятора подключается к любому выводу датчика температуры; полярность переключателя не имеет значения. Второй вывод датчика необходимо подключить к кузову автомобиля. Это самая простая схема подключения, не требует много времени на реализацию.
Простейшая схема переключения без реле
Step 3
Релейная цепь содержит электромеханическое реле. Хорошо то, что с датчика на реле снимается большой ток. Положительная клемма вентилятора подключена через предохранитель к аккумуляторной батарее, отрицательная — к корпусу.Отрицательный провод необходимо разрезать, а полученные два провода подключить к нормально разомкнутым контактам реле. По умолчанию у нас вентилятор выключен. Один вывод катушки реле должен получать питание от плюса аккумуляторной батареи через предохранитель или от замка зажигания. Второй вывод катушки нужно приложить к первому контакту датчика температуры, а от второго контакта смонтировать провод, соединенный с корпусом. Заранее проверьте, есть ли в реле диод, включенный параллельно катушке.В таком случае важно соблюдать полярность питания обмотки.
Схема реле включения вентилятора
Шаг 4
Еще одно полезное усовершенствование схемы переключения вентиляторов — это кнопка, установленная в салоне автомобиля. Датчик температуры может выйти из строя в самый неподходящий момент, поэтому кнопка пригодится в экстренных случаях. Как при использовании первой схемы, так и при использовании второй нужно соединить нормально разомкнутые контакты кнопки с датчиком температуры.Так проще, но в случае использования первой схемы оказывается, что на кнопке будет большой ток, и это может привести к сгоранию контактов кнопки и оплавлению корпуса.

Температура воды, ºС	Сопротивление датчика, Ом
-20	28680
	3520
40	1459
60	667

Не включается вентилятор ваз 21099: Ваз 2109 не включается вентилятор карбюратор

Ваз 2109 не включается вентилятор карбюратор

Не работает вентилятор охлаждения на ВАЗ 2109 (Карбюратор): проверка датчика включения вентилятора, замена и ремонт своими руками

Проверка

Датчик

Точная проверка

Замена датчика

Вентилятор

Замена электромотора

Замена крыльчатки

Модернизация

Не работает вентилятор охлаждения ВАЗ 2109 карбюратор

Авто-помощь

Советы для автомобилистов

Почему не работает вентилятор — ваз 2109

Вентилятор охлаждения ВАЗ 21099 карбюратор не работает: что делать?

Общая характеристика модели

Проверка системы охлаждения

Причины неисправности вентилятора

В качестве заключения

Вентилятор охлаждения Ваз 2109

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

Похожие статьи:

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Не работает вентилятор радиатора ВАЗ 2108, 2109, 21099

Не работает вентилятор охлаждения ВАЗ-2109: причины, что делать?

Как проверить предохранитель

Проверка и замена датчика температуры

Проверка и замена электромотора

Как поменять крыльчатку или выровнять ее

Не срабатывает вентилятор на ваз 2109

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

Похожие статьи:

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор) — Auto-Self.ru

Проверка

Датчик

Точная проверка

Замена датчика

Вентилятор

Замена электромотора

Замена крыльчатки

Модернизация

Почему не работает вентилятор — ваз 2109

ВАЗ 21099 — не включается вентилятор охлаждения: что делать, причины неисправности

Частые причины поломки вентилятора на ВАЗ 21099

Поиск причины

Неисправность вентилятора

не срабатывает вентилятор охлаждения в чем причина ваз 2109

Датчик вентилятора ВАЗ 2108, 2109, 21099

Не включается вентилятор радиатора охлаждения на ВАЗ 2109 — причины, поиск неисправностей

Ваз 21099 инжектор не включается вентилятор охлаждения

Что делать, если не включается вентилятор на ВАЗ 21099

Вентилятор охлаждения ВАЗ 21099 карбюратор не работает: что делать?

Общая характеристика модели

Проверка системы охлаждения

Причины неисправности вентилятора

В качестве заключения

Что делать, если не включается вентилятор на ВАЗ 21099?

Ответы@Mail.Ru: ВАЗ 21099 Инжектор. не включается вентилятор охлаждения.

Как выявить неполадку электродвигателя отопителя (вентилятора отопителя)

Не включается вентилятор ваз 2109

Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор)

Проверка

Датчик

Точная проверка

Замена датчика

Вентилятор

Замена электромотора

Замена крыльчатки

Модернизация

Loading, Please Wait!

Не срабатывает вентилятор на ваз 2109

Похожие статьи:

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей
