Ремонт ГАЗ Волга (31105) : Неисправности системы управления двигателем

1. Руководства по ремонту
2. Волга 31105 2004-2009
3. Неисправности системы управления двигателем

В блоке управления имеется режим самодиагностики, с помощью которого можно определить неисправности в системе.

Если блок управления в режиме самодиагностики не может определить неисправность, то следует пользоваться специальным прибором DST-2. При этом необходимо руководствоваться инструкцией, прилагаемой к прибору. Блок управления в режиме самодиагностики выдает световые коды на контрольную лампу в комбинации приборов. Каждой неисправности присвоен свой цифровой код. Цифровой код определяют по числу включений контрольной лампы. Сначала считают число включений лампы для определения первой цифры кода (например, цифра 1 – одно короткое включение 0,5 с, цифра 2 – два коротких включения). Затем идет пауза 1,5 с. После нее считают число включений для определения второй цифры кода, затем третьей, после чего идет пауза в 4 с, определяющая конец кода. Если код трехзначный, то первая цифра высвечивается длительностью 1 с.

1. Включите зажигание. Контрольная лампа должна загореться на 0,5 с и погаснуть, если система самодиагностики не обнаружила неисправность. Таким образом определяется исправность и самой контрольной лампы.

2. Если в системе есть неисправность, лампа может гореть постоянно, либо только при работающем двигателе. В любом случае необходимо провести диагностику и техническое обслуживание системы управления двигателем.

3. Выключите зажигание.

4. Для перевода блока управления в режим самодиагностики:

– отключите аккумуляторную батарею на 10–15 с и вновь подключите;

– пустите двигатель и дайте ему поработать 30–60 с на холостом ходу;

Рис. 9.4. Диагностический разъем: 1 – розетка; 2 – дополнительный провод

– откройте крышку диагностического разъема и отдельным проводом соедините выводы 10 и 12 разъема согласно рис. 9.4.

Разъем установлен в моторном отсеке на щите передка с правой стороны, на кронштейне, общем для реле системы управления и реле топливного насоса.

5. После перевода блока управления в режим самодиагностики контрольная лампа должна высветить код 12 три раза, что свидетельствует о начале работы режима самодиагностики. Следующие коды будут отображать имеющуюся неисправность или несколько неисправностей. Каждый код повторяется трижды.

После индикации всех кодов имеющихся неисправностей трижды высвечивается код 12 и индикация кодов повторяется. Если блок управления не может определить неисправность или неисправностей нет, то высвечивается код 12.

Основные коды неисправностей приведены в табл. 9.3

Хранящиеся в памяти коды неисправностей можно удалить при снятии клеммы «массы» аккумулятора на время более 10 с. Необходимо следить за тем, чтобы зажигание было выключенным во избежание повреждения электронного блока. Кроме того, в списке однократных неисправностей будет некоторое время сохраняться код 62 – ошибка ОЗУ. Необходимо учесть, что при отключении аккумулятора накопленная в оперативной памяти информация о состоянии двигателя стирается и при первом пуске двигатель может работать неудовлетворительно. Для адаптации системы управления, пустив двигатель, дайте ему поработать на холостом ходу не менее 1 мин, а затем прогрейте двигатель до рабочей температуры и проедьте на автомобиле не менее 1 км в режиме частичной нагрузки.

Скачать информацию со страницы

↓ Комментарии ↓



---

Содержание. ГАЗ-31105 «Волга»

Раздел 1. ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ
Особенности конструкции Паспортные данные автомобиля Ключи автомобиля

Раздел 2. РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
Правила техники безопасности и рекомендации Проверка автомобиля перед выездом Обкатка автомобиля Инструменты и принадлежности Пользование домкратом Буксировка автомобиля

Раздел 3. НЕИСПРАВНОСТИ В ПУТИ
Двигатель не заводится Неисправности системы впрыска топлива Перебои в работе двигателя Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. ДВИГАТЕЛЬ
Полезные советы Снятие и установка брызговика двигателя Замена масла и фильтрующего элемента масляного фильтра Снятие, установка и регулировка натяжения ремня привода вспомогательных агрегатов Замена опор силового агрегата Снятие и установка двигателя Замена уплотнений двигателя Ремонт привода газораспределительного механизма Снятие и разборка гидронатяжителей цепей Сборка («зарядка») и установка гидронатяжителей цепей Снятие, ремонт и установка распределительных валов Снятие и установка головки блока цилиндров Ремонт головки блока цилиндров Снятие, ремонт и установка промежуточного вала Снятие, ремонт и установка шатунно-поршневой группы Снятие, ремонт и установка коленчатого вала Дефектовка и ремонт блока цилиндров Система смазки Система охлаждения Система питания Система выпуска отработавших газов

Раздел 5. ТРАНСМИССИЯ
Сцепление Коробка передач Карданная передача Задний мост

Раздел 6. ХОДОВАЯ ЧАСТЬ
Передняя подвеска Задняя подвеска

Раздел 7. РУЛЕВОЕ УПРАВЛЕНИЕ
Проверка технического состояния рулевого управления Регулировка зазора в рулевом механизме Рулевая колонка Механизм рулевого управления без гидроусилителя Рулевая трапеция Механизм рулевого управления с гидроусилителем

Раздел 8. ТОРМОЗНАЯ СИСТЕМА
Проверка и регулировка тормозной системы Прокачка гидропривода тормозной системы Снятие и установка педали тормоза Главный тормозной цилиндр Вакуумный усилитель Регулятор давления Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 9. ЭЛЕКТРО-ОБОРУДОВАНИЕ
Аккумуляторная батарея Предохранители и реле Генератор Стартер Система управления двигателем Освещение и световая сигнализация Замена выключателей Звуковой сигнал Стеклоочиститель Омыватель ветрового окна Снятие и установка комбинации приборов

Раздел 10. КУЗОВ
Полезный совет Замена буферов Снятие и установка облицовки радиатора Капот Снятие и установка переднего крыла Передняя дверь Задняя дверь Крышка багажника Снятие и установка наружного зеркала заднего вида Снятие и установка панели приборов Снятие и установка центральной консоли Сиденья Снятие и установка навесного оборудования салона Отопитель Замена ветрового и заднего стекол Снятие и установка ремней безопасности Снятие и установка задней полки Уход за кузовом Антикоррозионная защита кузова

Раздел 11. УХОД ЗА АВТОМОБИЛЕМ
Проверка автомобиля перед выездом Мойка автомобиля

Раздел 12. ПОКУПКА ЗАПАСНЫХ ЧАСТЕЙ
Моторное масло Трансмиссионные масла Пластичные смазки Охлаждающие жидкости Тормозная жидкость

Раздел 13. ПОЕЗДКА НА СТО
Полезные советы

Раздел 14. ЗИМНЯЯ ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Приложения
Приложение 1. Основные данные для регулировок и контроля Приложение 2. Заправочные объемы Приложение 3. Лампы Приложение 4. Подшипники качения Приложение 5. Моменты затяжки ответственных резьбовых соединений Приложение 6. Горючесмазочные материалы, эксплуатационные жидкости, автопрепараты Приложение 7. Перечень сертифицированных моторных масел Приложение 8. Манжеты Приложение 9. Трансмиссионные масла для коробки передач, заднего моста и крестовин карданного вала Приложение 10. Зарубежные аналоги горючесмазочных материалов и эксплуотационных жидкостей Приложение 11. Топливо

Схемы электрооборудования
Условные обозначения к электросхемам ВАЗ 31105

Табличные данные
Таблица 12.2 Отечественные и зарубежные масла, рекомендованные для автомобилей для автомобилей ГАЗ Таблица 12.3 Трансмиссионные масла для коробки передач, заднего моста и крестовин карданного вала Таблица 12.4 Пластичные смазки Таблица 12.5 Охлаждающая жидкость Таблица 12.6 Тормозная жидкость Таблица 14.1 Температурная поправка к показаниям ареометра при измерении плотности электролита Таблица 14.2 Плотность электролита при 25 °С, г/см3 Таблица 14.3 Характеристики зимних масел Таблица 14.4 Температурный диапазон применения универсальных моторных масел (по классификации SAE) Таблица 14.5 Соответствие классов вязкости моторных масел по классификациям SAE и России Таблица 1.1 Технические характеристики автомобиля Таблица 4.1 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей головки блока цилиндров двигателя мод. ЗМЗ-40621 Таблица 4.2 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей промежуточного вала двигателя мод. ЗМЗ-40621 Таблица 4.3 Размерные группы поршней, шатунов и пальцев двигателей мод. 402 Таблица 4.4 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей шатунно-поршневой группы двигателя мод. 40621 Таблица 4.5 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей коленчатого вала двигателя мод. 40621 Таблица 4.6 Размерные группы цилиндров и поршней двигателя ЗМЗ-40621 Таблица 5.1 Номинальные и предельно допустимые размеры, посадка сопрягаемых деталей сцепления Таблица 5.2 Номинальные размеры и посадки сопрягаемых деталей коробки передач Таблица 5.3 Номинальные размеры и посадки сопрягаемых деталей карданной передачи Таблица 5.4 Номинальные и предельно допустимые размеры, посадка сопрягаемых деталей заднего моста Таблица 5.5 Тип и размер регулировочных колец ведущей шестерни главной передачи Таблица 9.1 Цепи, защищаемые плавкими предохранителями Таблица 9.2 Цвет корпуса предохранителей Таблица 9.3 Коды неисправностей системы управления двигателем ЗМЗ-4062 Таблица 10.1 Антикоррозионные составы для обработки кузова Таблица 11.1 Примерный комплект средств для ухода за автомобилем Таблица 12.1 Температурный диапазон применения моторных масел (классификация по SAE)

Двигатель Крайслер на Волге: характеристики, неисправности и тюнинг

«Волга» – известная торговая марка советского и российского автопрома. Легковые автомобили под этим названием выпускались автозаводом ГАЗ (г. Нижний Новгород, во времена СССР г. Горький) с 1956 по 2010 год. Начиная с 70-х годов прошлого столетия специалистами завода велись экспериментальные работы по установке на них силовых агрегатов зарубежного производства. В серийное производство модели, оснащенные такими двигателями не пошли, однако в гаражах различных государственных структур можно было встретить автомобили с моторами от BMW, Toyota, Ford, Peugeot и др. Серийно двигатель Крайслер на Волге начали устанавливать только в 2006 году (ГАЗ 31105-501).

Выбор мотора Chrysler 2,4 DOHC EDZ был обусловлен его конструктивной схожестью с силовыми агрегатами ЗМЗ, которыми в то время агрегатировались автомобили «Волга» (ГАЗ 3110). Устанавливался американский мотор без особых переделок подкапотного пространства (убрали только одно ребро жесткости) и комплектовался штатной (волговской) 5-ти ступенчатой коробкой переключения передач.

С крайслеровским двигателем объемом 2,4 л выпускалась также Volga Siber, впервые показанная на московской выставке «Интеравто-2007». Однако автомобили «Волга» в современной России перестали пользоваться спросом, что привело к полному прекращению их выпуска (2010).

Технические характеристики

Характеристики двигателя Chrysler 2,4 DOHC EDZ:

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПАРАМЕТРЫ	ЗНАЧЕНИЯ
Раб. объем цилиндров, куб. см	2429
Номинальная мощность, л. с. (при 5200 об/мин.)	137
Мах крутящий момент, Нм (при 4000 об/мин.)	210
Степень сжатия	9.47
Количество цилиндров	4
Количество клапанов на цилиндр, шт.	4
Общ. количество клапанов, шт.	16
Диаметр цилиндра, мм	87.5
Ход поршня, мм	101
Система питания	Распределенный впрыск с электронным управлением
Горючее	Неэтилированный бензин АИ-92, АИ-95
Расход топлива, л/100 км (город/трасса/смешанный)	12/8,8/9,4
Система смазки	Комбинированная (разбрызгивание +под давлением)
Тип моторного масла	5W-30, 5W-40, 10W-30, 10W-40
Количество моторного масла, л	5.3
Система охлаждения	Жидкостная, замкнутого типа, с принудительной циркуляцией
Масса, кг	179
Моторесурс, тыс. час.	более 350

С двигателем Крайслер выпускались следующие автомобили Dodge Caravan, Dodge Stratus, Chrysler Voyager, Chrysler Sebring, Jeep Liberty, Jeep Wrangler, «Волга 31105-501», Volga Siber, Газель, ГАЗ-Соболь.

Описание

Мотор Chrysler 2,4 DOHC EDZ – это проверенный многолетней практикой силовой агрегат, серийно выпускаемый с 1995 года. Конструктивно он представляет собой рядный 4-х цилиндровый 16 клапанный двигатель с многоточечным впрыском топлива и газораспределительным механизмом (ГРМ) типа DOHC.

Концептуально похожий на отечественные моторы ЗМЗ, он обладает значительно меньшим весом при большем объеме цилиндров. Американцы добились этого, спроектировав тонкостенный блок цилиндров из высокопрочного чугуна, а его голову (ГБЦ) из алюминия.

Роль основания блока цилиндров выполняет замыкающая стальная пластина, которая обеспечивает необходимую жесткость и долговечность конструкции в целом. Такая пластина дополнительно снижает и риск появления резонансных колебаний крайслеровского двигателя в процессе эксплуатации.

Уменьшению веса мотора способствует также использование:

• поршней с уменьшенной высотой юбки;
• поршневых колец оригинальной формы;
• пластмассового впускного коллектора;
• тонкостенного выпускного коллектора;
• пластмассовой крышки ГБЦ и пр.

ГРМ приводится в действие с помощью зубчатого ремня. В процессе разработки конструкторы много внимания уделили устранению вибраций и шумов. Для снижения вибраций мотора во время работы предусмотрены уравновешивающие валы, стабилизирующие функционирование кривошипно-шатунной группы и снижающие вибрационные нагрузки на опоры силового агрегата. Приводятся они в действие стальной роликовой цепью.

Дополнительно мотор оснащен специальным маховиком со встроенным демпфирующим устройством, которое снижает колебания трансмиссии. Картер силового агрегата выполнен из двух слоев стали, что существенно снижает шум работающих механизмов. Кроме того, под коробкой переключения передач установлен специальный шумопоглощающий экран.

Выделяется американский силовой агрегат и оригинальной системой отвода выхлопных газов, оснащенной каталитическим нейтрализатором и резиновыми элементами ее подвески.

Управление работой двигателя Крайслер (впрыск горючего, зажигание и др.) осуществляется электронным блоком управления (ЭБУ), параметры которого адаптированы к отечественным условиям эксплуатации.

Техническое обслуживание

В процессе эксплуатации с двигателем Крайслера особых проблем нет. Мотор достаточно неприхотлив и нуждается только в регулярном техническом обслуживании, во время проведения которого через каждые:

• 10 000 км – меняют автомасло и масляный фильтр;
• 15 000 км – рекомендуется заменить воздушный фильтр;
• 75 000 км – осуществляют замену ремня ГРМ.

Кроме того, при проведении регламентных работ желательно:

1. Проверить уровень охлаждающей жидкости в расширительном бачке и при необходимости долить ее.
2. Визуально осмотреть силовой агрегат для выявления протечек масла и/или охлаждающей жидкости. При обнаружении протечек их необходимо устранить.
3. Снять и осмотреть свечи зажигания. При необходимости заменить.
4. Одновременно опытные водители советуют также регулярно замерять компрессию в цилиндрах двигателя; проводить компьютерную диагностику ЭБУ; измерять давление моторного масла при помощи механического манометра.

Неисправности

Пробег автомобиля «Волга» с крайслеровским двигателем до капитального ремонта составляет не менее 200 тыс. км, а при эксплуатации с соблюдением рекомендаций изготовителя может достигать и 350 тыс. км. Во время работы могут проявиться мелкие неисправности, которые рекомендуется оперативно устранять.

НЕИСПРАВНОСТИ	ПРИЧИНЫ
Шум работающего двигателя.	Растянулась цепь привода балансировочных валов. Цепь подлежит замене.
Прогорела прокладка ГБЦ. Прогар поршней. Залегание поршневых колец.	Двигатель был перегрет. Неисправные детали требуют замены. ВАЖНО! Ремонт поршневой группы и замена прокладки ГБЦ демонтажа мотора не требует.
Увеличенный расход моторного масла.	Текут сальники. Требуется их замена.

Тюнинг

Учитывая, что управление двигателем Chrysler 2,4 DOHC EDZ осуществляется с помощью ЭБУ, параметры которого оптимально настроены изготовителем под характерные для России условия эксплуатации, чип-тюнинг его проводить нецелесообразно.

Что касается механической доработки двигателя, то это связано с большим объемом работ и значительными финансовыми затратами и, при этом не гарантируется достижение положительного результата.

Оптимальный вариант – замена атмосферного мотора Chrysler 2,4 DOHC EDZ на силовой агрегат с наддувом, например, Chrysler 2,4 DOHC EDV (2.4L Inline 4 Cylinder DOHC 16V High Output Turbo).

Ремонт ГАЗ 31105 (Волга) : Перебои в работе двигателя

1. Руководства по ремонту
2. Руководство по ремонту ГАЗ 31105 (Волга) 2004+ г.в.
3. Перебои в работе двигателя

Диагностика состояния двигателя по внешнему виду свечей зажигания

При перебоях двигатель неровно работает на холостом ходу, не развивает достаточную мощность, повышенно расходует бензин. Перебои, как правило, объясняются неисправностью форсунок или электробензонасоса (подробнее см. «Система управления двигателем «), неисправностью свечи зажигания одного из цилиндров, подсосом воздуха в один из цилиндров. Нужно найти неисправность и по возможности ее устранить.

1. Пустите двигатель и оставьте его работать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Звук должен быть ровный, « мягкий « , одного тона. Хлопки из выхлопной трубы через регулярные промежутки времени свидетельствуют о том, что один цилиндр не работает из-за выхода из строя свечи, отсутствия искры на ней, отказе форсунки, о сильном подсосе воздуха в один цилиндр или значительном снижении компрессии в нем. Хлопки через нерегулярные промежутки времени возникают по причине загрязнения распылителей форсунок, сильного износа или загрязнения свечей зажигания. Если хлопки происходят через неравные промежутки времени, можно попробовать самостоятельно заменить весь комплект свечей независимо от пробега и внешнего вида, однако лучше это делать после обращения на автосервис для диагностики и ремонта системы управления двигателем.

2. Если хлопки регулярны, остановите двигатель и откройте капот. Проверьте состояние проводов системы зажигания. Высоковольтные провода не должны иметь повреждений изоляции, а их наконечники не должны быть окислены. Если есть повреждения проводов, замените неисправный провод.

3. Снимите наконечники высоковольтных проводов и выверните свечи свечным ключом.

ПРЕДУПРЕЖДЕНИЕ При снятии наконечников высоковольтных проводов никогда не тяните за сам провод. Возьмитесь рукой непосредственно за наконечник и перед снятием поверните его из стороны в сторону, а затем потяните.

Внимательно осмотрите свечи и сравните их внешний вид с приведенными в конце подраздела фотографиями. Зазор между электродами свечи должен быть 0,8–0,9 мм. Если свеча черная и влажная, ее можно выбросить.

4. Если все свечи выглядят исправными, установите их на место и подсоедините высоковольтные провода. Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1-й, 2-й, 3-й, 4-й) производится от шкива коленчатого вала двигателя.

5. Возьмите запасную свечу. Любым способом зафиксируйте ее на двигателе.

ПРЕДУПРЕЖДЕНИЕ Не фиксируйте свечу на маслоналивной горловине, маслоизмерительном щупе, топливных шлангах.

Надежный контакт корпуса или резьбовой части свечи с «массой » необязателен, но желателен. Подсоедините высоковольтный провод с 1-го цилиндра к запасной свече. Пустите двигатель. Если перебои двигателя не усилились, замените свечу в 1-м цилиндре заведомо исправной. Наденьте высоковольтный провод и пустите двигатель. Если перебои усилились, последовательно повторяйте процедуру п. 5 со всеми цилиндрами, чтобы выявить неисправную свечу.

Если в результате принятых мер перебои двигателя не устраняются, обратитесь на автосервис для диагностики системы зажигания на стенде или диагностики двигателя — замера компрессии. Нормальная компрессия — более 1,1 МПа (11 кгс/см ²), отличие более 0,1 МПа (1 кгс/см ²) в одном цилиндре свидетельствует о необходимости ремонта двигателя.

6. Для устранения подсоса воздуха подтяните все гайки крепления впускной трубы и выпускного коллектора или замените прокладки. Если эта мера не дает результата, снимите шланг, соединяющий вакуумный усилитель тормозов с двигателем, надежно заглушите его и пустите двигатель. Если перебои в работе двигателя прекратились, требуется диагностика и замена вакуумного усилителя тормозов (см. разд. 8 « Тормозная система « ). Если перебои в работе двигателя продолжаются, попробуйте жидкостью типа WD-40 облить шланг снаружи. Если перебои в работе двигателя хотя бы на короткий промежуток времени прекратились, попробуйте заменить шланг — возможно, в нем есть разрыв.

Скачать информацию со страницы

↓ Комментарии ↓



---

1. Общие сведения об автомобиле
1.0 Общие сведения об автомобиле 1.1 Особенности конструкции 1.2 Паспортные данные автомобиля 1.3 Ключи автомобиля

2. Рекомендации по эксплуатации и техническому обслуживанию
2.0 Рекомендации по эксплуатации и техническому обслуживанию 2.1. Правила техники безопасности и рекомендации 2.2. Проверка автомобиля перед выездом 2.3 Обкатка автомобиля 2.4 Инструменты и принадлежности 2.5 Пользование домкратом 2.6 Буксировка автомобиля

3. Неисправности в пути
3.0 Неисправности в пути 3.1. Двигатель не заводится 3.2 Неисправности системы впрыска топлива 3.3. Перебои в работе двигателя 3.4 Автомобиль плохо разгоняется 3.5 Двигатель заглох во время движения 3.6. Упало давление масла 3.7. Перегрев двигателя 3.8. Аккумуляторная батарея не подзаряжается 3.9. Появились посторонние стуки 3.10. Проблемы с тормозами 3.11. Прокол колеса

4. Двигатель
4.0 Двигатель 4.1. Полезные советы 4.2 Снятие и установка брызговика двигателя 4.3 Замена масла и фильтрующего элемента масляного фильтра 4.4 Снятие, установка и регулировка натяжения ремня привода вспомогательных агрегатов 4.5 Замена опор силового агрегата 4.6 Снятие и установка двигателя 4.7. Замена уплотнений двигателя 4.8 Ремонт привода газораспределительного механизма 4.9 Снятие и разборка гидронатяжителей цепей 4.18. Система смазки 4.19. Система охлаждения 4.20. Система питания 4.21. Система выпуска отработавших газов

5. Трансмиссия
5.0 Трансмиссия 5.1. Сцепление 5.2. Коробка передач 5.3. Карданная передача 5.4. Задний мост

6. Ходовая часть
6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска

7. Рулевое управление
7.0 Рулевое управление 7.1. Проверка технического состояния рулевого управления 7.2 Регулировка зазора в рулевом механизме 7.3. Рулевая колонка 7.4. Механизм рулевого управления без гидроусилителя 7.5. Рулевая трапеция 7.6. Механизм рулевого управления с гидроусилителем

8. Тормозная система
8.0 Тормозная система 8.1. Проверка и регулировка тормозной системы 8.2 Прокачка гидропривода тормозной системы 8.3 Снятие и установка педали тормоза 8.4. Главный тормозной цилиндр 8.5. Вакуумный усилитель 8.6. Регулятор давления 8.7. Тормозные механизмы передних колес 8.8. Тормозные механизмы задних колес 8.9. Стояночный тормоз

9. Электро-оборудование
9.0 Электро-оборудование 9.1. Аккумуляторная батарея 9.2. Предохранители и реле 9.3. Генератор 9.4. Стартер 9.5. Система управления двигателем 9.6. Освещение и световая сигнализация 9.7. Замена выключателей 9.8. Звуковой сигнал 9.9. Стеклоочиститель 9.10. Омыватель ветрового окна

10. Кузов
10.0 Кузов 10.1 Полезный совет 10.2. Замена буферов 10.3. Снятие и установка облицовки радиатора 10.4. Капот 10.5 Снятие и установка переднего крыла 10.6. Передняя дверь 10.7. Задняя дверь 10.8. Крышка багажника 10.9 Снятие и установка наружного зеркала заднего вида 10.12. Сиденья 10.13. Снятие и установка навесного оборудования салона 10.14. Отопитель 10.18. Уход за кузовом 10.19. Антикоррозионная защита кузова

11. Уход за автомобилем
11.0 Уход за автомобилем 11.1 Проверка автомобиля перед выездом 11.2 Мойка автомобиля

12. Покупка запасных частей
12.0 Покупка запасных частей 12.1 Моторное масло 12.2 Трансмиссионные масла 12.3 Пластичные смазки 12.4 Охлаждающие жидкости 12.5 Тормозная жидкость

13. Поездка на СТО
13.0 Поездка на СТО 13.1 Полезные советы

14. Зимняя эксплуатация автомобиля
14.0 Зимняя эксплуатация автомобиля 14.1 Как подготовить автомобиль к зиме 14.2 Рекомендации по пуску двигателя в сильный мороз 14.3 Что полезно купить к зиме 14.4 Полезные зимние советы

15. Приложения
15.0 Приложения 15.1 Приложение 1. Основные данные для регулировок и контроля 15.2 Приложение 2. Заправочные объемы 15.3 Приложение 3. Лампы 15.4 Приложение 4. Подшипники качения 15.5 Приложение 5. Моменты затяжки ответственных резьбовых соединений 15.6 Приложение 6. Горючесмазочные материалы, эксплуатационные жидкости, автопрепараты 15.7 Приложение 7. Перечень сертифицированных моторных масел 15.8 Приложение 8. Манжеты 15.9 Приложение 9. Трансмиссионные масла для коробки передач, заднего моста и крестовин карданного вала

16. Схемы электрооборудования
16.0 Схемы электрооборудования 16.1 Условные обозначения к электросхемам ГАЗ 31105

17. Табличные данные
17.0 Табличные данные 17.1 Таблица 1.1 Технические характеристики автомобиля 17.2 Таблица 4.1 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей головки блока цилиндров двигателя мод. ЗМЗ-40621 17.3 Таблица 4.2 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей промежуточного вала двигателя мод. ЗМЗ-40621 17.4 Таблица 4.3 Размерные группы поршней, шатунов и пальцев двигателей мод. 402 17.5 Таблица 4.4 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей шатунно-поршневой группы двигателя мод. 40621 17.6 Таблица 4.5 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей коленчатого вала двигателя мод. 40621 17.7 Таблица 4.6 Размерные группы цилиндров и поршней двигателя ЗМЗ-40621 17.8 Таблица 5.1 Номинальные и предельно допустимые размеры, посадка сопрягаемых деталей сцепления 17.9 Таблица 5.2 Номинальные размеры и посадки сопрягаемых деталей коробки передач

«Волга 31105», двигатель «Крайслер»: обзор, технические характеристики

«Волга» – легендарная советская разработка, которая по сей день радует многих автомобилистов. Со времени создания первой модели прошло много времени, но ГАЗ так же хорошо производит автомобили. С каждым новым поколением «Волга» все больше покоряла любителей комфортной езды.

Конечно, в ее истории были и тяжелые времена, но «Волга» их вынесла с достоинством и все же укрепилась в современном мире машин. Конкурентов у этой марки довольно много, но и они не смогли уменьшить ее всенародную популярность.

Обзор ГАЗ-31105 «Волга»

Автомобиль «Волга-31105» – это последнее поколение модельного ряда легковых автомобилей производства ГАЗ. На машину устанавливались такие известные двигатели, как 24, 402, 405, 406 и 505. В процессе разработки в качестве эксперимента был установлен двигатель от «Крайслера». Но, поскольку он сработал, руководством завода было принято решение внедрить технологию в массовое производство.

Конечно, новая «Волга» с двигателем «Крайслер» по интерьеру и экстерьеру ничем не отличалась от стандартных машин с 406-м двигателем. Единственной модификацией была установка другого силового агрегата, который пришелся по сердцу многим автолюбителям. Естественно, не все оценили доработку, и находились водители, которые осуждали нововведение, поскольку, по их мнению, «Волга» должна была оставаться собой.

Небольшие изменения получил салон. Впервые был установлен мультируль, который позволял управлять аудиосистемой. Также инженеры добавили возможность регулировки положения руля. Обшивка салона была полностью заменена на новую, такой оформлены «Крайслеры» в базовой комплектации. От новых изменений выиграли владельцы, поскольку «Волга» стала более комфортабельной и уютной.

Купить автомобиль можно только на рынке подержанных машин, поскольку его производство прекратилось в 2009 году, когда на заводе посчитали, что выпуск данного автомобиля следует прекратить из-за падения продаж в 2 раза.

Технические характеристики ГАЗ-31105 с двигателем «Крайслер»

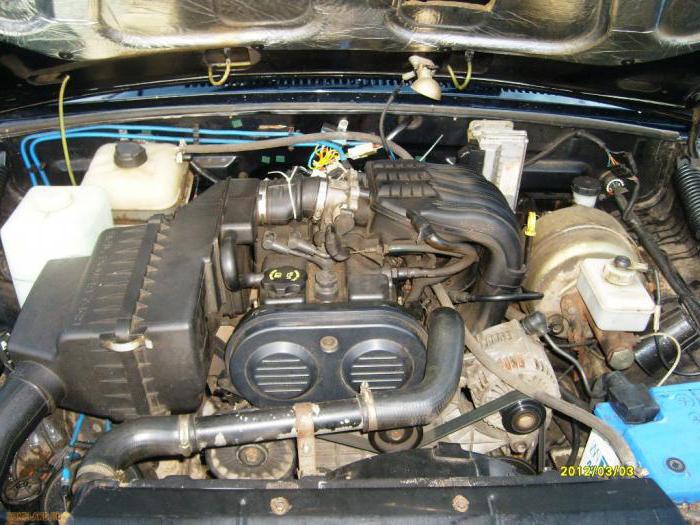

ГАЗ-31105 «Волга» получил новый усовершенствованный двигатель «Крайслер», что добавило мощности и динамических данных. Конечно, пришлось немного видоизменить некоторые конструктивные элементы, но производитель справился с этим заданием как нельзя лучше.

«Волга-31105», двигатель «Крайслер» на которую был установлен, получила новые технические характеристики. Чтобы использовать полный потенциал автомобиля, был установлен мотор 2.4 Dohc Daimler Chrysler, который имел мощность 137 лошадиных сил. Поскольку старая КПП была неспособна функционировать с данным двигателем, конструкторам пришлось разработать новую 5-ступенчатую МКПП, которая оснащалась новыми подшипниками для более эффективного использования потенциала ДВС.

Также ГАЗ-31105 «Волга» смог уменьшить время разгона от 0 до 100 км, и составлял этот показатель всего 11 секунд. А это означало, что новый мотор был мощнее отечественного аналога. Максимальная скорость, которую развивала «Волга-31105» (двигатель «Крайслер» был движущей силой), составляла 178 км/час.

Новая «Волга» была более экономичной по сравнению со своими аналогами. Так, средний расход горючего составлял около 9 литров, при этом по трассе – 7,8 л, а вот по городу — все 10,8 л. Это примерно на 1-1,5 литра меньше, нежели при 405-м или 406-м моторе.

«Волга-31105» (двигатель «Крайслер») выпускалась недолго, с 2007 по 2009 гг., но за этот короткий срок успела обрести армию поклонников.

Плюсы и минусы установки двигателя «Крайслер» на «Волгу»

Конечно, этот автомобиль имел много как позитивных, так и негативных качеств. Собрав разные мнения людей, в число которых вошли эксперты, профессиональные водители, автомастера и обычные владельцы, нам удалось все это выделить и систематизировать. Рассмотрим ближе все за и против. Итак, какие же имеет преимущества и недостатки «Волга-31105» (двигатель «Крайслер»)?

Плюсы:

1. Увеличенная мощность двигателя.
2. Ресурс мотора вырос в 1,5 раза.
3. Уменьшился расход топлива.
4. Выросли динамические характеристики.
5. Уменьшился шум.
6. Машина стала соответствовать стандарту Euro-4.

Но наряду с положительными качествами можно выделить и минусы. Некоторые из них были и в отечественных моторах.

1. Расход бензина все равно велик, что бьет по карману владельца.
2. Стоимость обслуживания данного вида двигателя увеличилась по сравнению с отечественными версиями, поскольку запасные части теперь были привязаны к курсу иностранной валюты. Конечно, в данной ситуации есть выход – покупать аналоги.
3. Появилась небольшая сложность в ремонте. Цена на проводимые работы по двигателю приравнялась к ремонту «Крайслера».

Таким образом, становится понятно любому потребителю, что обслуживание и ремонт автомобиля подорожали, зато им на смену пришли надежность и уверенность.

Общие и отличительные черты ремонта двигателей от «Крайслер» и ЗМЗ

В автомобиле «Волга-31105» двигатель «Крайслер» по общему принципу не отличается от 406-го мотора. Но проведение ремонтных операций, расположение деталей и демонтаж-монтаж отличаются. Конечно, завод-изготовитель выпустил отдельно книгу по ремонту и эксплуатации ДВС на этот автомобиль.

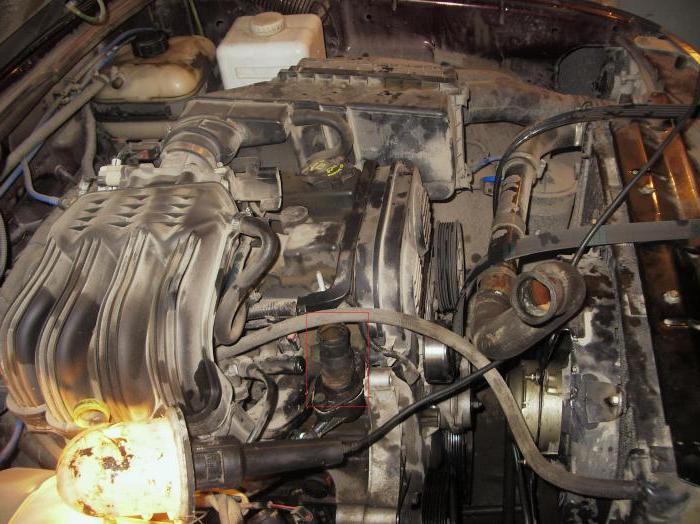

Обслуживание двигателя «Крайслер»

На машине ГАЗ двигатель «Крайслер» обслуживать довольно просто. Что входит в данную операцию? Замена масла и масляного фильтра, диагностика свечей зажигания и проверка высоковольтных проводов.

Рекомендованное время между проведением ТО составляет 10000 км +- 1500км. Главным образом, сюда входит только замена смазочной жидкости в двигатели и фильтрующего элемента. Рассмотрим ближе процесс:

1. Ставим автомобиль на яму или загоняем на подъемник. В целях безопасности, чтобы ничего не обжечь, даем машине остыть.
2. Снимаем защитный экран, который закрывает мотор снизу.
3. На картере двигателя имеется сливная пробка, которую стоит открутить, предварительно очистив от грязи и мусора. Важно! Не забываем приготовить емкость на 7 литров, поскольку в двигатели «Крайслер» залито 6,5 литров масла. Подставляем под сливное отверстие и ждем, пока масло сбежит.
4. Теперь можно закрутить сливной канал. На сливную пробку необходимо установить новый уплотнитель.
5. При помощи специального съемника откручиваем масляный фильтр. Новый элемент необходимо вкручивать руками, очень туго завинчивать не нужно. Предварительно необходимо налить в него немного масла.
6. Через заливную горловину заливаем 6 литров масла. Закручиваем ее. Теперь необходимо завести двигатель и дать ему немного поработать. Далее доливаем масло до необходимого уровня. Данный показатель можно посмотреть на щупе.

После совершения всех операций и повторного прогрева двигателя стоит посмотреть, нет ли потеков.

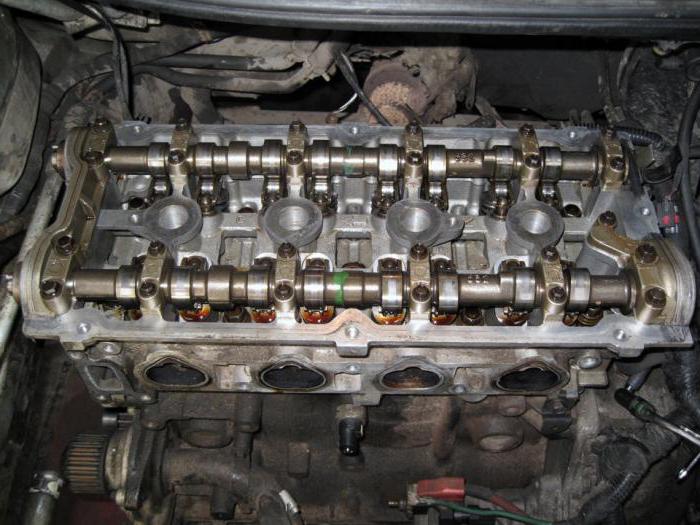

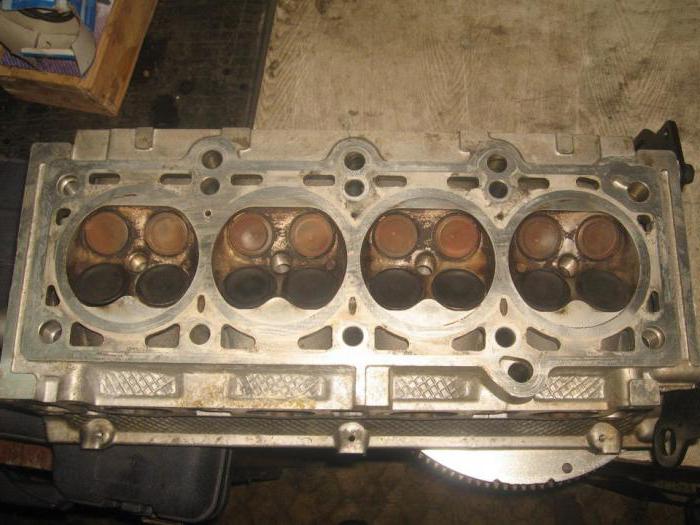

Ремонт головки блока

Ремонт ГАЗ-31105 («Крайслер» двигатель), а именно головки блока, — довольно тяжелая и тщательная операция. Не рекомендуется проводить ее в гаражных условиях, поскольку отсутствие специнструмента и оборудования не даст проделать это полноценно. Конечно, все понимают, что ремонт данного узла дорогостоящий, поэтому не стоит доводить до этого.

Рассмотрим основные причины, по которым выходят из строя головки блока цилиндров на 105-й Волге:

1. Перегрев двигателя.
2. Механические повреждения.
3. Недостаток масла.
4. Прогорание клапанов.
5. Коррозия вследствие залива воды в систему охлаждения.
6. Несвоевременная замена запасных частей.
7. Неисправность узла ГРМ.

В списке приведены только основные причины, которые могут послужить поломке ГБЦ, но не стоит забывать, что регулярное обслуживание спасет узел от преждевременного выхода из строя.

Ремонт блока цилиндров

Двигатель ГАЗ-31105 501 «Крайслер» имеет рабочий ресурс в 750 тыс. км. Поэтому выход из строя основного силового агрегата в принципе невозможен, только если его не обслуживать или автомобиль попал в ДТП, где был поврежден мотор.

Ремонт данного узла стоит доверить профессионалам, которые разбираются в конструкции мотора и знают процесс последовательности замены запасных частей. Поэтому расписывать операции, которые нужно проводить, нет смысла, тем более о них детально можно прочитать в руководстве по ремонту и обслуживании автомобиля «Волга-31105» (двигатель «Крайслер»).

Подбор запасных частей

Подбор запасных частей осуществляется при помощи специального каталога, который можно найти в Интернете, или приобретенной книги с каталожными номерами. Обычно это доверяют продавцам в магазинах продажи запчастей или на официальном автосервисе.

Ценовая политика на детали довольно разная, все зависит от поставщика. Конечно, можно подобрать аналоги оригинальным запасным частям по каталожному номеру. Они обычно стоят на 20% дешевле, но здесь стоит следить за качеством.

Рекомендации завода-изготовителя

Производитель рекомендует доверять ремонт и обслуживание автомобиля официальным автосервисам, которые имеют дилерскую лицензию. Мастера на ней специально обучены и изучили последовательность ремонта.

В процессе эксплуатации следует регулярно, согласно сервисной инструкции, обслуживать автомобиль. Это не только убережет детали «Волги-31105» от повышенного износа и поломки, но и обеспечит стабильную работу.

Этот автомобиль хоть и был экспериментальным, но получил признание у автолюбителей, и полюбился им так же, как и ГАЗ-31105 с 406-м двигателем.

ГАЗ-31105 с двигателем «Крайслер» ⋆ CHIPTUNER.RU

ГАЗ-31105 с двигателем «Крайслер»

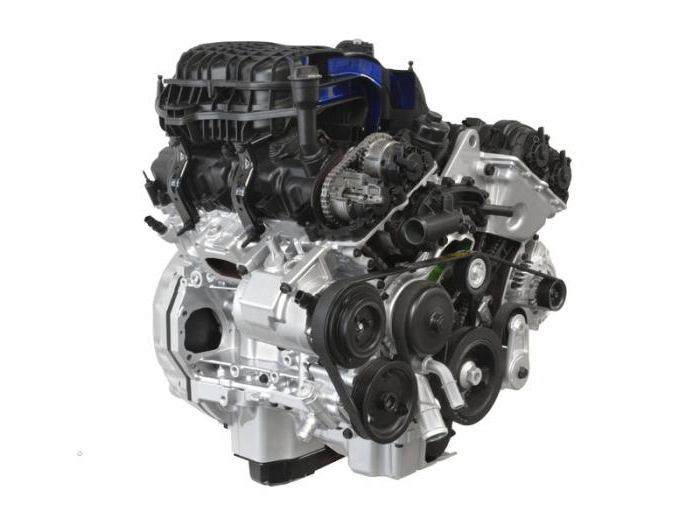

Конструктивно двигатель DCC 2.4L DOHC близок к двигателям семейства ЗМЗ 406, что позволило адаптировать его к серийно выпускаемым автомобилям ГАЗ-31105/3102 и «Соболь»/«ГАЗель».

Двигатель имеет меньшую массу за счет применения тонкостенного чугунного блока цилиндров. При этом в конструкции блока предусмотрена замыкающая пластина – основание блока, обеспечивающая блоку повышенную жесткость, долговечность двигателя и снижающая склонность агрегата к возникновению резонансных колебаний в диапазоне рабочих частот двигателя. Вопросам оптимизации конструкции двигателя, как источника вибраций и шумов уделено очень большое внимание. Для снижения виброактивности в конструкции двигателя применены специальные уравновешивающие валы, снижающие неуравновешенность КШМ, а так же уменьшающие вибронагрузку на блок и опоры двигателя, кронштейны силовых агрегатов, впускной и выпускной коллекторы и ликвидирующие резонансные явления в трансмиссии от неуравновешенных сил инерции второго порядка, что повышает уровень комфортности автомобиля. С этой же целью применен «двухмассовый» маховик с встроенным мощным демпфером крутильных колебаний, позволяющим снизить до минимума колебания и рывки в трансмиссии (что бывает особенно дискомфортно для пассажиров при низкой скорости движения автомобиля – маневрирование, ускорения и торможение в плотном транспортном потоке). Масляный поддон двигателя отштампован из двуслойной листовой стали, эффективно гасящей излучение механических шумов двигателя. Так же, в конструкции автомобиля применена новая, более эффективная система выпуска отработавших газов с каталитическим нейтрализатором и новыми резиновыми элементами в подвеске СВОГ. Кроме того, применен эффективный шумоизолирующий экран, расположенный под коробкой передач автомобиля.

Для снижения внутренних потерь, повышения долговечности, уменьшения массы двигателя используются поршни с уменьшенной высотой юбки и оптимизированной конфигурацией колец поршня, пластмассовый впускной трубопровод с гладкими впускными каналами, тонкостенный выпускной коллектор, пластмассовая крышка клапанов и другие современные решения. Конструкция двигателя предусматривает установку насоса ГУP, компрессора кондиционера.

Управление впрыском топлива и зажиганием производится электронным блоком управления с оптимизированным для эксплуатационных условий России алгоритмом управления, учитывающим наружную температуру воздуха, температуру АКБ и режим работы климатической установки автомобиля. Двигатель с запасом обеспечивает выполнение норм токсичности Евро‑2. Совместно с фирмой «Крайслер» проведена перекалибровка блока управления и создано оригинальное ПО управления двигателем.

Для установки двигателя в конструкцию а/м внесены некоторые изменения:

• Изменена исходная конфигурация масляного поддона двигателя.
• Изменение конфигурации поперечины подвески.
• Изменение ведущего вала КПП.
• Изменение расположения крепежных отверстий в корзине сцепления.
• Изменение ведомого диска сцепления.
• Снижена жесткость диафрагменной пружины сцепления.
• Применен новый картер сцепления и выжимной подшипник сцепления плавающего типа
• Изменена подвеска двигателя.
• Новая приемная и промежуточная трубы СВОГ.
• Новый привод акселератора.
• Новый жгут проводов подключения двигателя к бортовой сети автомобиля
• Введен топливный насос (погружного типа) с измененными характеристиками расхода и давления и регулятором давления в насосном модуле.
• Новый однопроводной топливопровод без сливной магистрали.
• Новая комбинация приборов.

Характеристики двигателя DDC 2,4L DOHC
Рабочий объем, куб.см		2429
Максимальная мощность, кВТ (л.с) / на оборотах		112 (150) /5500
Максимальный крутящий момент, Нм / при оборотах		224 / 4200
Топливо		АИ-91
Число и расположение цилиндров, мм		4 в ряд
Диаметр цилиндра, мм		87,5

двигатель «Крайслер» на «Газели». Установка двигателя «Крайслер» на «Газель»

Согласитесь, новые экономические реалии, и мощная экспансия импортных автомобилей в конце 90-х годов прошлого века поставили российских автопроизводителей перед выбором – «сдаться» на милость победителей или бороться за отечественный автомобильный рынок, внедряя современные мировые технологии в производство автомобильной техники. У кого-то это получилось, пускай и не самым лучшим образом. Кто-то, кажется, навсегда потерял надежду возродить собственное производства, перейдя на производство «отверточное».

Как бы там ни было, но гремевший ранее на всю страну ГАЗ «с головой» окунулся в конкурентную борьбу, в частности, предлагая новые варианты популярной в прежние времена Волги. На смену ГАЗ – 24 приходили новые, более современные модели, в конструкции которых отмечались попытки в той или иной степени внедрить современные наработки мирового автопрома. Начиная с 1997 и по 2005 год, с конвейера Горьковского автозавода сходит модель ГАЗ 3110, во внешнем облике, в интерьере и технической части которого можно было заметить существенные улучшения и позитивные сдвиги.

В 2004 году на базе этой модели начался выпуск нового автомобиля – ГАЗ 31105 «Волга» являвшегося, по сути, результатом ее рестайлинга. Новинка предлагалась в нескольких модификациях, в том числе и волга 31105 крайслер. Правда, этот автомобиль не был результатом многоплановой совместной деятельности с корпорацией CHRYSLER. Автомобиль этой модификации комплектовался силовым агрегатом корпорации. Практически это была полностью отечественная волга с двигателем крайслер. Тем не менее, новинка была воспринята автолюбителями довольно позитивно, а установленный на газ 31105 двигатель крайслер выгодно выделял популярный и без этого автомобиль среди своих «соотечественников».

ВОЛГА 31105 крайслер: внешний вид и интерьер

По сравнению со своим предшественником внешность газ 31105 крайслер претерпела существенные изменения. Кстати, именно этот вариант ГАЗ 31105 отличался и от остальных модификаций этого модельного ряда уникальным рисунком решетки радиатора. Дизайнеры изменили не только радиаторную решетку, но и передние крылья, бампер и капот. На широком бампере уютно разместились противотуманки, стильные хромированные накладки и вставки из черного пластика. Капот получился довольно оригинальным и непривычным для отечественных автомобилей.

Во-первых, выштамповка в центральной части капота волга крайслер плавно переходит в выпуклую радиаторную решетку. Во-вторых, при внимательном осмотре оказывалось, что капот и решетка радиатора составляют одно целое. Кроме того, полностью была изменена конструкция блока головной оптики. На смену угловатым фарам пришли более современные каплевидные фары, производящиеся в г. Вязники фирмой «Освар». Общий блок, включающий фары с оптическими элементами дальнего и ближнего света, а также указатель поворота имеет общий высокопрочный оптический рассеиватель со «свободной» поверхностью.

Благодаря этому освещение, как полотна дороги, так и обочины стало более интенсивным и равномерным. Тыльная сторона выделяется тем, что проем багажника теперь опущен до уровня бампера, что существенно повысило удобство загрузки багажа. Это можно отметить как еще один результат влияния современных тенденций в автомобилестроении. К тому же новая волга крайслер получила новые наружные дверные ручки и замки фирмы «Brano», закрывающиеся практически бесшумно и гарантирующие надежное запирание дверей. Следует также отметить, что этот автомобиль является единственным среди авто отечественного производства, который оснащается пластиковыми подкрылками еще на заводе.

Габаритные размеры ГАЗ 31105 составляют (высота х ширина х длина): 1455 х 1800 х 4921 миллиметров. Длина колесной базы составляет 2800 миллиметров, клиренс – 156 миллиметров. На протяжении нескольких лет по отдельному заказу можно было получить модель «бизнес-класса» ГАЗ 311055, отличавшуюся удлиненной колесной базой (+300 мм) и удлиненными дверьми (+150 мм). Относительно интерьера достаточно заметить, что в его разработке принимали участие ведущие немецкие дизайнерские ателье, включая «Engineering + Design AG (EDAG)» и «Hormann Rawena». В свое время эти бюро успешно сотрудничали с такими автогигантами как БМВ, Ауди, Порш, Мерседес, Фольксваген и др.

Основные новшества коснулись панели приборов и системы освещения салона, на новом рулевом колесе разместилось управление магнитолой, для регулировки зеркал использован мультипозиционный «джойстик». Водитель получил возможность регулировать рулевую колонку. Для повышения комфорта поездок изменен профиль, а также стиль подушек и спинок кресел. Обивка дверей и потолка 31105 крайслер выполнена из нового, более качественного материала. Одним словом, от сотрудничества выигрывает, в первую очередь, водитель и пассажиры.

ВОЛГА 31105: те
