F4 (20 А) — фары дальнего света .
Для включения дальнего света необходимо переместить левую ручку под рулем в более дальнее от себя положение. Чтобы моргнуть, потяните на себя.
Если у вас не работает дальний свет, проверьте исправность ламп (могли перегореть сразу обе), исправность реле L, H и их контактов, контакты в гнезде предохранителя. Подрулевой переключатель также может быть одной из причин. Если вышесказанное верно, скорее всего дело в проводке или контактах в разъёмах фары.

F5 (10 А) — ближний свет, электрокорректор левой фары .
F6 (10 А) — ближний свет, электрокорректор правой фары .
Если дальний свет работает, а ближний нет, скорее всего дело в подрулевом переключателе света, проверьте его контакты и провода, прочность разъемов. Можно снять переключатель, аккуратно разобрать его и проверить пластины на предмет короткого замыкания, а также пластиковый переключатель, надежно ли он размыкает контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают оба ближнего света, а также контакты в разъёмах и проводах. Причина отсутствия света может быть в контактной группе замка зажигания. Если вы не разбираетесь в электрике, то лучше обратиться в сервис.

Если перестал работать топливный насос, проверьте контакты в гнезде предохранителя, а также реле С и его контакты. Если они окислились или есть следы подгорания, замените реле. Может отсутствовать контакт в замке зажигания или контактной группе. Если есть перебои в работе бензонасоса, двигатель заводится, то нет, скорее всего реле, а возможно дело в топливном фильтре, который нужно заменить.

При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сам насос. Проверить можно, подав на него напряжение 12 В напрямую, либо подключив шланг, опущенный в емкость, вместо топливопровода.

Топливный насос также может не работать из-за проводки в кабине внизу слева от водителя, возле левого переднего крыла. Чтобы добраться до проводов, нужно снять накладку слева от педали сцепления. Увидев блок разъемов, проверьте все провода и соединения, идущие от него. Желто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Также проверьте, чтобы провода не были перебиты возможными саморезами, вкрученными в корпус.

Если ничего из вышеперечисленного не помогло и в контактной группе замка зажигания установлено разгрузочное реле, проверьте его и при необходимости замените.

F8 (20 А) — поворотники, сигнализация, стоп-сигналы .
Если перестали работать указатели поворотов, в первую очередь проверьте этот предохранитель и реле-прерыватель А, а также его контакты. Если поворотники работают с перебоями, то дело скорее всего в том же реле А, в проводке или в коротком замыкании в разъемах поворотников. Если при включении указателей поворотов не горят ни поворотники, ни контрольные лампы на приборной панели, скорее всего, дело в подрулевом переключателе, его контактах или реле.

Если «аварийка» не срабатывает, скорее всего дело еще и в реле, в самой кнопке и ее контактах или проводке от кнопки до предохранителя/реле.
Не забудьте также проверить сами лампочки поворотников.

Если «дворники» не работают, смотри реле F и его контакты. Проверить, исправен ли сам мотор-редуктор, подав на него напряжение 12 В, туго ли затянуты гайки на валах держателей стеклоочистителей, исправен ли трапецеидальный механизм. Проверьте исправность правого подрулевого переключателя, контактов и проводов в его разъеме. Еще одной причиной некорректной работы мотора очистителя может быть плохой контакт с массой. Попробуйте напрямую соединить провод между кузовом автомобиля и корпусом мотора и проверить его работу.

При низкой температуре наружного воздуха проверьте, не замерз ли механизм стеклоочистителя, особенно валы с гайками, при необходимости очистите его ото льда и влаги.

F11 (10 А) — реле компрессора кондиционера .
Для исправной работы кондиционера после зимы, зимой рекомендуется время от времени включать его в теплом месте (гараж, бокс, автомойка) для смазки уплотнительных соединений. В противном случае их придется менять весной. При низких температурах из-за отсутствия давления кондиционер не включится.
Если перестал работать кондиционер, проверьте помимо этого предохранителя еще и реле J. Возможно, в системе закончился фреон. Проверить можно, открутив крышку сбоку ресивера, расположенную возле аккумулятора. При нажатии на вентиль фреон должен с шипением выйти из отверстия, значит давление и газ есть.

Если давления нет, проверьте датчик давления, установленный на трубке рядом с воздушным фильтром. При замыкании контактов в двухконтактном разъеме датчика давления кондиционер должен включиться. Заполните систему фреоном, предварительно проверив систему на герметичность. Возможны утечки в соединениях, трубках и радиаторе кондиционера.

Дело может быть и в муфте, которая при включении кондиционера должна двигаться (будет слышен щелчок), если не работает, проверьте ее разъем, также можно проверить, подав напряжение 12 В к нему, доступ к контактам только снизу, удобнее всего добираться из смотровой ямы. Также может быть неисправен компрессор или может порваться его ремень, проверьте наличие целого и натянутого нижнего ремня в передней части двигателя (под верхним ремнем генератора).

Если воздух из системы кондиционирования поступает в салон плохо или недостаточно холодный, проверьте салонный фильтр и замените его. Испаритель также может быть засорен, проверьте и очистите его.

F12 (30 А) — низкая скорость вентилятора охлаждения радиатора .
Если вентилятор работает только на высокой скорости, проверьте этот предохранитель, контакты в его гнезде и реле В и К.

F13 (20 А) — приборная панель, часы, прикуриватель, зуммер, фонари заднего хода, генератор, обогрев зад. окно.

F14 (30 А) — звуковой сигнал высокой скорости вентилятора охлаждения радиатора .

Если звуковой сигнал не работает, проверьте предохранитель и контакты в его гнезде, а также реле I. Если частота сигнала изменилась или сигнал пропал вовсе, скорее всего, дело в проводке к одному из звуковых сигналов . 2 сигнала — 2 тона. Проверьте контакты и провода на рогах, сняв решетку радиатора, они обычно гниют от влаги. Также проверьте подрулевой контакт звукового сигнала кнопки включения и его механизм.

Если при высоких температурах перестает включаться вентилятор радиатора, проверьте исправность реле В, Е, К и их контактов. Проверьте датчик вентилятора, отсоедините от него контакты и замкните их, вентилятор должен включиться. Либо подать напряжение 12 В напрямую на разъем вентилятора, тем самым проверив исправность его электродвигателя, проверить этот разъем на предмет подключения проводов к вентилятору на предмет окисления контактов.

Если двигатель вентилятора работает, это может быть предохранитель и реле, проводка, термостат и датчик температуры охлаждающей жидкости. Если проверить проводку, от датчика температуры до ЭБУ, от ЭБУ до реле.

F15 (20 А) — свет в салоне, свет в багажнике, электроантенна .
Если свет в фонаре возле зеркала заднего вида не работает только в положении «Авто», проверьте концевые выключатели в дверях и проводке, а также сам переключатель режимов освещения. Проводка от концевых выключателей жгута на пороге водительской двери или под сиденьем водителя, проверьте целостность всех проводов.

Если свет не работает ни в одном из режимов, проверьте исправность светильника и выключателя в плафоне.
Если не работает освещение багажника, проверьте лампу с левой стороны багажника, контакты освещения и проводку.

Если у вас перестали работать стеклоподъемники, скорее всего дело в проводке. Проверьте провода, идущие к дверям, не оборваны ли они в местах сгибов (в гофрированных резинках), стандартная болезнь многих моделей Nexia. Также проверьте работоспособность моторов, подав на них напряжение 12 В и состояние щеток в них. Если не работает один стеклоподъемник, дело также может быть в проводке двери или в кнопке управления стеклоподъемником, проверьте ее контакты и исправность.

Также проверьте сам механизм в двери на наличие дефектов и заеданий, состояние шестерни и троса. Причина может быть в блоке управления стеклоподъемниками со стороны водителя. Проверьте его на короткое замыкание.
Если стекло начинает коробиться, из-за чего стеклоподъемник не справляется с этим, попробуйте полностью опустить стекло и смазать уплотнительные резиновые полоски жидкостью WD-40 или силиконом.

Обычно магнитола подключена таким образом, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения в контактной группе замка зажигания и подключите ее к постоянному питанию 12 В через предохранитель. Если магнитола перестала работать, проверьте замок зажигания, контакты в нем, контактную группу и проводку.

F18 (30 А) — питание магнитолы от аккумулятора, обогрев заднего стекла, электрозамок багажника, центральный замок.

Обогрев заднего стекла в Нексии автоматически отключается. Если он у вас не работает, проверьте этот предохранитель, F13 и контакты в своих гнездах, а также реле G и его контакты. Реле таймера обогрева можно установить не в монтажный блок, а под приборную панель, сразу над педальным блоком. Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки к заднему стеклу, она могла передаваться на днище автомобиля. Проверьте клеммы нагревательных элементов задних стоек по краям стекла и отсутствие оборванной резьбы на стекле. Если найдете обрыв, заклейте его специальным клеем, содержащим металл.

Если не работает центральный замок и не закрывается какая-то дверь, снимите с нее кожух и проверьте правильность работы привода замка и исправность тяги. Если замок 5-контактный, проверьте исправность всех его контактов и проводки. Также проверьте провода в гофре на сгибе при открытии двери. Дело может быть и в реле центрального замка, которое находится за электронным блоком управления (ЭБУ), со стороны пассажира на центральной консоли.

F19 — резерв .

F20 (30 А) — вентилятор кондиционера .

F21 (30 А) — противотуманные фары .
Если перестали гореть «противотуманки», проверьте предохранитель, контакты его гнезда, исправность ламп в фарах, кнопку включения в салоне, проводку, реле Д и его контакты.

Реле в монтажном блоке салона

А — реле прерывателя указателей поворота, сигнализация .
См. информацию о F8.

B — высокая скорость вентилятора охлаждения радиатора .
См. информацию о F14.

С — топливный насос .
См. информацию о F7.

D — противотуманные фары .
См. информацию о F21.

E — максимальная скорость вентилятора кондиционера .

F — стеклоочиститель, прерывистый режим .

G — реле-таймер обогрева заднего стекла с автоотключением .
См. информацию о F18.

H — фары ближнего света (при включенном дальнем свете) .
См. информацию о F5, F6.
В новых моделях после 2008 года это реле при включении дальнего света не выключает ближний и включает дальний свет.

И — звуковой сигнал .
См. информацию о F14.

J — компрессор кондиционера .
См. информацию о F11.

K — низкая скорость вентилятора охлаждения радиатора .

М — наружное освещение .

N-зуммер .

Схемы подключения

С помощью следующей схемы подключения можно определить места разъемов и контактов на массу, которые могут вызывать перебои в работе устройств при их ослаблении.

Электрические разъемы отмечены желтым цветом и начинаются с X.
Провод заземления, контакты заземления корпуса отмечены синими точками, пронумерованы.

Контакты заземления

1 — в центральной части рулевой колонки
2 — возле аккумулятора
3 — не используется
4 — на верхней части блока цилиндров
5 — в багажнике
6 — под сиденьем водителя
Б — непосредственный контакт корпуса агрегата с кузовом автомобиля.

Не работает аварийка на Daewoo Nexia. Почему Дэу Нексия узбек не работают поворотники, не работают мигалки

Привет кадабра. Пришло время порадовать вас новой головоломкой по узбекским средствам перемещения пятой точки системы «дэу нексия».

(под катом классная история и немного фото)

Дело в том, что несколько дней назад при включении аварийки или поворотника перестали мигать лампочки время от времени. Они просто погасли, и не начинали мигать, пока не выключишь и не включишь рычажком. Сначала это проявлялось раз в день, потом раз в час, а вчера, после того, как проблема стала проявляться каждую минуту, машина решила, что впредь мне вообще не нужны указатели поворотов и перестала их светить в принципе.

«Зачем, мол они тебе,» — решила Нексия, — «поворотники нормальные Потсоны не устраивают, пусть окружающие учатся читать маневры». Кстати, самое смешное, что поломка произошла на территории незабвенного Купчино.

Так как отрубилось сразу все — и поворотники и аварийка — это предложило искать проблему в блоке предохранителей и реле. Предохранитель оказался целым, а вот с реле (на фото оно вверху слева) случилась странность: при нажатии аварийной кнопки или включении поворотника оно издавало один «щелчок» — и все. Это. В этом случае лампочки не загорелись.

В блоке реле поворотников оказался затемнён один из контактов. Для верности я его немного подогнул, хотя реле уже достаточно плотно в него влезло. Это не решило проблему

Было решено попробовать заменить реле, так как рядом на ул. Салов. Но вам все равно нужно добраться туда через несколько кварталов и оживленных перекрестков. Правила дорожного движения гласят, что при отсутствии указателей поворота остальные участники дорожного движения должны быть оповещены жестами рук в окно. Впрочем, — подумал я, — не все помнят, ЧТО означает рука, торчащая из окна по ПДД, — мало ли что-то не так считают — люди сейчас нервничают. Опять же — Купчино. Объясните потом замучаетесь, что средний палец не поднят на торчащей руке и приподнят в локте (для обозначения правого поворота).

Так что я просто перемкнул контакты 49 и 49а, которые размыкают цепь освещения, вставил реле и отправился в путь. Поворотниками теперь можно пользоваться как и раньше, за исключением того, что они не моргали при включении, а горели постоянно.

Абсолютно не ориентируюсь на Саловском авторынке и был там второй раз в жизни, да и времени было в обрез, поэтому приличных магазинов с автоэлектроникой не нашел и воспользовался услугами барыг, торгующих всем от подносы — от синих букв до КПП с двигателями в сборе. Взял с собой собственное реле для пробы

Полностью идентичных реле у барыг почему-то не нашлось. Все были с более коротким телом. Тем не менее, логично было предположить, что это все равно сработает.

Однако ничего подобного нет. После установки нового реле (укороченного) ситуация не изменилась. Все то же самое: нажимаем кнопку или поворотник, реле щелкает один раз — и тишина. Насторожило только то, что новое реле щелкает вообще еле слышно. Вернул реле, побежал к другому барыге, снова взял у него укороченное реле — поставил — все равно опять.

Теперь, внимание, вопрос. Взаимозаменяемы ли длинная и короткая версии реле поворотников? А где в Питере можно раздобыть годное родное Нексиевское реле?
К сожалению, забыл сфотографировать короткую статью о реле, но, кажется, это 07. 3747. Артикул оригинала 495.3747-01.

Нексия – один из самых распространенных и доступных автомобилей марки Daewoo. Хорошие динамические качества для автомобиля такого класса, простота обслуживания и относительно невысокая цена на новые и подержанные модели сделали свое дело. Сейчас их много на дорогах. Нексии используются в основном в качестве такси, а также в качестве арендованных и личных автомобилей.

Узбекская сборка электродеталей во многих моделях не так надежна, как хотелось бы. Часто выходят из строя многие устройства, в частности предохранители и реле Дэу нексия а, а контактная группа в замке зажигания – это «больное место» автомобиля.

Если электроприбор вышел из строя, первое, что нужно сделать, это проверить его предохранитель. Недостаточно визуально осмотреть его, щель может быть не видна глазу. Хорошо, если под рукой есть тестер. Если нет тестера, вместо проверки предохранителя можно сразу заменить его на заведомо исправный. Поэтому всегда носите с собой комплект новых резервных предохранителей. Это сэкономит ваши нервы и время во многих случаях.

Обнаружив перегоревший предохранитель, не спешите его менять. В противном случае новый предохранитель также может быть поврежден. Поймите, из-за чего он сгорел. Убедитесь в отсутствии короткого замыкания в цепи, которую он защищает, а также в целостности всех проводов. Бывает, что один из проводов перегибается или пережимается и начинает при случае замыкаться на кузов автомобиля.

Всегда старайтесь доводить работу с электрикой до конца, проверяйте как можно больше причин поломки, иначе любое короткое замыкание может стать причиной пожара или аварии. Если у вас есть схема автомобиля, используйте ее, если можете. Если нет опыта ремонта и знаний, лучше обратиться в автосервис к любому электрику.

В моделях Daewoo Nexia до 2008 года монтажный блок имел обозначение N100, в моделях после 2008 года — N150. Нумерация и функция в блоках предохранителей и реле Daewoo Nexia одинаковы.

Блок крепления салона

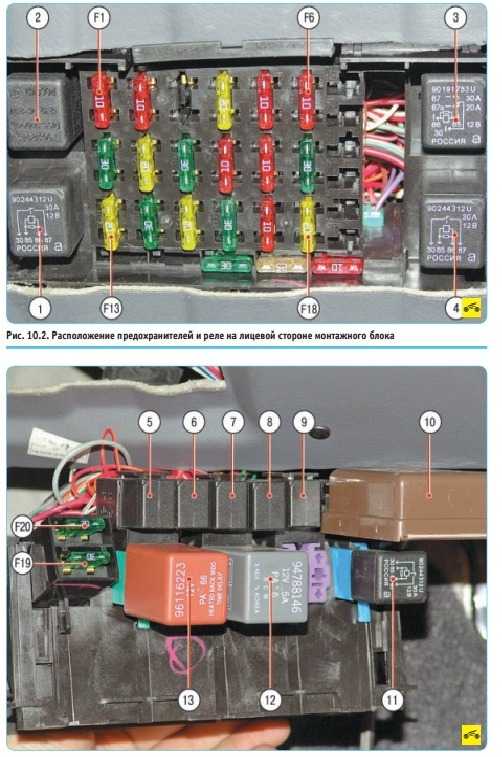

Блок крепления в салоне Нексии расположен слева от руля в нижней части приборной панели, под кнопками открытия багажника и бензобака. Чтобы добраться до него, нужно открыть крышку. Предохранители и реле на нем расположены с двух сторон — на лицевой стороне, обращенной к водителю, и на нижней стороне, обращенной к педалям. Чтобы поменять реле и один из двух передних предохранителей на нижней стороне, может понадобиться снять весь монтажный блок или повернуть его.

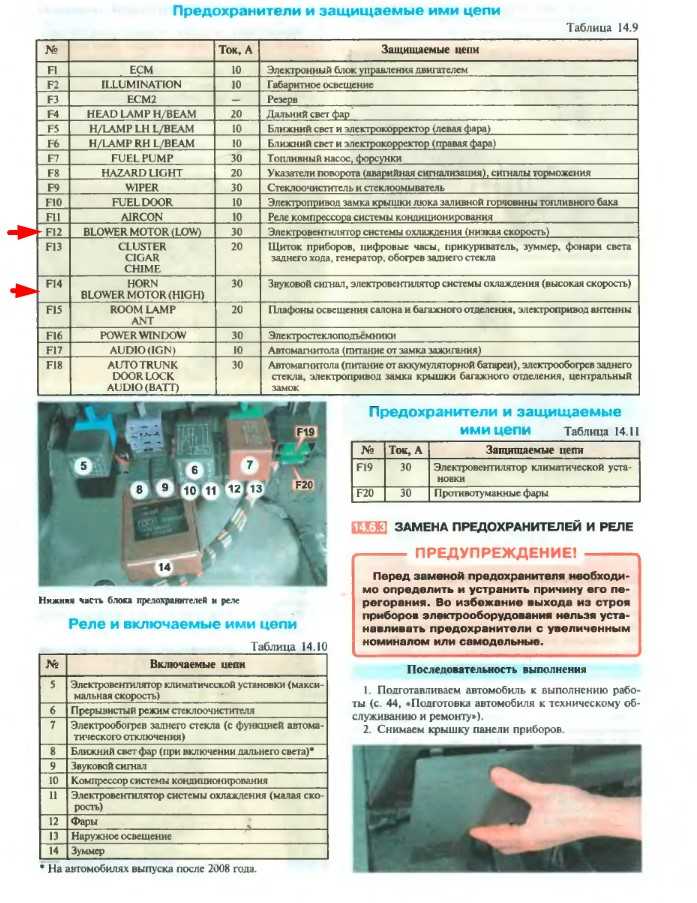

Предохранители в монтажном блоке салона

F1 (10 А) — электронный блок управления двигателем (ЭБУ) .

F2 (10 А) — габаритные огни .
Если габариты вам не подходят, проверьте ручку переключателя света и поворотников, она могла выйти из строя или могли быть повреждены контакты/провода в ее основании. Цена нового выключателя света около 700-1000 рублей. Также проверьте контакты этого предохранителя, бывает что подгорели, зачистите их и добейтесь хорошего контакта предохранителя в розетке. Причина может быть и в реле М и его контактах. Также возможно, что перегорели дорожки в монтажном блоке.

Если предохранитель перегорает очень часто, значит где-то короткое замыкание. Проверьте разъемы в каждой фаре, а также провода, особенно те, что идут в жгутах по днищу автомобиля. Они могут быть переданы или отрезаны. Общая схема проводки и разъемы в конце этой статьи. Не забудьте проверить и сами лампы габаритных огней, бывает, что перегорают все они одновременно или одна за другой.

F3 — резерв .

F4 (20 А) — фары дальнего света .
Для включения дальнего света необходимо переместить левую ручку под рулем в более дальнее от себя положение. Чтобы моргнуть, потяните на себя.
Если у вас не работает дальний свет, проверьте исправность ламп (могли перегореть сразу обе), исправность реле L, H и их контактов, контакты в гнезде предохранителя. Подрулевой переключатель также может быть одной из причин. Если вышесказанное верно, скорее всего дело в проводке или контактах в разъёмах фары.

F5 (10 А) — ближний свет, электрокорректор левой фары .
F6 (10 А) — ближний свет, электрокорректор правой фары .
Если дальний свет работает, а ближний нет, скорее всего дело в подрулевом переключателе света, проверьте его контакты и провода, прочность разъемов. Можно снять переключатель, аккуратно разобрать его и проверить пластины на предмет короткого замыкания, а также пластиковый переключатель, надежно ли он размыкает контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают оба ближнего света, а также контакты в разъёмах и проводах. Причина отсутствия света может быть в контактной группе замка зажигания. Если вы не разбираетесь в электрике, то лучше обратиться в сервис.

F7 (30 А) — топливный насос, топливные форсунки .

Если перестал работать топливный насос, проверьте контакты в блоке предохранителей, а также реле С и его контакты. Если они окислились или есть следы подгорания, замените реле. Может отсутствовать контакт в замке зажигания или контактной группе. Если есть перебои в работе бензонасоса, двигатель заводится, то нет, скорее всего реле, а возможно дело в замене топливного фильтра.

При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сам насос. Проверить можно, подав на него напряжение 12 В напрямую, либо подключив опущенный в емкость шланг вместо топливопровода.

Топливный насос также может не работать из-за проводки в кабине слева внизу от водителя, возле левого переднего крыла. Чтобы добраться до проводов, нужно снять накладку слева от педали сцепления. Увидев блок разъемов, проверьте все провода и соединения, идущие от него. Желто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Также проверьте, чтобы провода не были перебиты возможными саморезами, вкрученными в корпус.

Если ничего из вышеперечисленного не помогло и в контактной группе замка зажигания установлено разгрузочное реле, проверьте его и при необходимости замените.

F8 (20 А) — поворотники, сигнализация, стоп-сигналы .
Если перестали работать указатели поворотов, в первую очередь проверьте этот предохранитель и реле-прерыватель А, а также его контакты. Если поворотники работают с перебоями, дело скорее всего в том же реле А, в проводке или в коротком замыкании в разъемах поворотников. Если при включении указателей поворотов не работают ни поворотники, ни контрольные лампы на приборной панели, скорее всего, дело в подрулевом переключателе, его контактах или реле.

Если «аварийка» не срабатывает, скорее всего дело еще и в реле, в самой кнопке и ее контактах, либо в проводке от кнопки до предохранителя/реле.
Не забудьте также проверить сами лампочки поворотников.

F9 (30 А) — стеклоочиститель, шайба .

Если «дворники» не работают, смотри реле F и его контакты. Проверить, исправен ли сам мотор-редуктор, подав на него напряжение 12 В, туго ли затянуты гайки на валах держателей стеклоочистителей, исправен ли трапецеидальный механизм. Проверьте исправность правого подрулевого переключателя, контактов и проводов в его разъеме. Еще одной причиной некорректной работы мотора очистителя может быть плохой контакт с массой. Попробуйте напрямую соединить провод между кузовом автомобиля и корпусом мотора и проверить его работу.

Если на улице низкая температура, проверьте, не примерз ли механизм стеклоочистителя, особенно валы с гайками, при необходимости очистите его ото льда и влаги.

F10 (10 А) — электропривод замка крышки бензобака .

F11 (10 А) — реле компрессора кондиционера .
Для исправной работы кондиционера после зимы, зимой рекомендуется время от времени включать его в теплом месте (гараж, бокс, автомойка) для смазки уплотнительных соединений. В противном случае их придется менять весной. При низких температурах из-за отсутствия давления кондиционер не включится.
Если перестал работать кондиционер, проверьте кроме этого предохранителя еще и реле J. Возможно, в системе закончился фреон. Проверить можно, открутив крышку сбоку ресивера, расположенную возле аккумулятора. При нажатии на вентиль фреон должен с шипением выйти из отверстия, значит давление и газ есть.

Если давления нет, проверьте датчик давления, установленный на трубке возле воздушного фильтра. При замыкании контактов в двухконтактном разъеме датчика давления кондиционер должен включиться. Заполните систему фреоном, предварительно проверив систему на герметичность. Возможны утечки в соединениях, трубках и радиаторе кондиционера.

Дело может быть и в муфте, которая при включении кондиционера должна двигаться (будет слышен щелчок), если не работает, проверьте ее разъем, также можно проверить, подав напряжение 12 В к нему, доступ к контактам только снизу, удобнее всего добираться из смотровой ямы. Так же может быть неисправен компрессор или порвался его ремень, проверьте наличие целого и натянутого нижнего ремня в перед двигателем (под верхним ремнем генератора).

Если воздух из системы кондиционирования поступает в салон плохо или недостаточно холодный, проверьте салонный фильтр и замените его. Испаритель также может быть засорен, проверьте и очистите его.

F12 (30 А) — работа вентилятора охлаждения радиатора на малой скорости .
Если вентилятор работает только на повышенных оборотах, проверьте этот предохранитель, контакты в его гнезде и реле В и К.

F13 (20 А) — приборная панель, часы, прикуриватель, зуммер, лампы заднего хода, генератор, обогрев зад окно.

F14 (30 А) — звуковой сигнал, работа высокоскоростного вентилятора охлаждения радиатора .

Если звуковой сигнал не работает, проверьте предохранитель и контакты в его гнезде, а также реле I. Если частота сигнала изменилась или сигнал пропал вовсе, скорее всего, дело в проводке к одному из звуковых сигналов . 2 сигнала — 2 тона. Проверьте контакты и провода на рогах, сняв решетку радиатора, они обычно гниют от влаги. Также проверьте подрулевой контакт кнопки звукового сигнала и его механизм.

Если при высоких температурах перестает включаться вентилятор радиатора, проверьте исправность реле В, Е, К и их контактов. Проверьте датчик вентилятора, отсоедините от него контакты и замкните их, вентилятор должен включиться. Либо подать напряжение 12 В напрямую на разъем вентилятора, проверив тем самым исправность его электродвигателя, проверить этот разъем на предмет подключения проводов к вентилятору на предмет окисления контактов.

Если двигатель вентилятора работает, это может быть предохранитель и реле, проводка, термостат и датчик температуры охлаждающей жидкости. Если проверить проводку, от датчика температуры до ЭБУ, от ЭБУ до реле.

F15 (20 А) — свет в салоне, свет в багажнике, электроантенна .
Если не работает свет в плафоне возле зеркала заднего вида только в положении «Авто», проверьте концевые выключатели в дверях и проводке, а также сам переключатель режимов освещения. Проводка от концевиков проложена в пороге водительской двери или под сиденьем водителя, проверьте целостность всех проводов.

Если свет не работает ни в одном из режимов, проверьте исправность светильника и выключателя в плафоне.
Если не работает освещение багажника, проверьте лампу с левой стороны багажника, контакты освещения и проводку.

F16 (30 А) — электрические стеклоподъемники .

Если у вас перестали работать окна, скорее всего, дело в проводке. Проверьте провода, идущие к дверям, не оборваны ли они в местах сгибов (в гофрированных резинках), стандартная болезнь многих моделей Nexia. Также проверьте работоспособность моторов, подав на них напряжение 12 В и состояние щеток в них. Если не работает один стеклоподъемник, дело также может быть в проводке двери или в кнопке управления стеклоподъемником, проверьте ее контакты и исправность.

Также проверьте сам механизм в двери на наличие дефектов и заеданий, состояние шестерни и троса. Причина может быть в блоке управления стеклоподъемниками со стороны водителя. Проверьте его на короткое замыкание.
Если стекло начинает коробиться, из-за чего стеклоподъемник не справляется с этим, попробуйте полностью опустить стекло и смазать уплотнительные резиновые полоски жидкостью WD-40 или силиконом.

F17 (10 А) — питание магнитолы от замка зажигания .

Обычно магнитола подключена так, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения в контактной группе замка зажигания и подключите ее к постоянному питанию 12 В через предохранитель. Если магнитола перестала работать, проверьте замок зажигания, контакты в нем, контактную группу и проводку.

F18 (30 А) — питание магнитолы от аккумулятора, обогрев заднего стекла, электрозамок багажника, центральный замок.

Обогрев заднего стекла в Нексии автоматически отключается. Если он у вас не работает, проверьте этот предохранитель, F13 и контакты в своих гнездах, а также реле G и его контакты. Реле таймера обогрева можно установить не в монтажный блок, а под приборную панель, чуть выше педального узла. Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки к заднему стеклу, она могла передаваться на днище автомобиля. Проверьте клеммы нагревательных элементов задних стоек по краям стекла и отсутствие оборванной резьбы на стекле. Если найдете обрыв, заклейте его специальным клеем, содержащим металл.

Если не работает центральный замок и не закрывается какая-то дверь, снимите с нее кожух и проверьте правильность работы привода замка и исправность тяги. Если замок 5-контактный, проверьте исправность всех его контактов и проводки. Также проверьте провода в гофре на сгибе при открытии двери. Это может быть и реле. центральный замок, расположенный за электронным блоком управления (ECU), со стороны пассажира на центральной консоли.

Ф19- резерв .

F20 (30 А) — вентилятор кондиционера .

F21 (30 А) — противотуманные фары .
Если перестали гореть «противотуманки», проверьте предохранитель, контакты его гнезда, исправность ламп в фарах, кнопку включения в салоне, проводку, реле Д и его контакты.

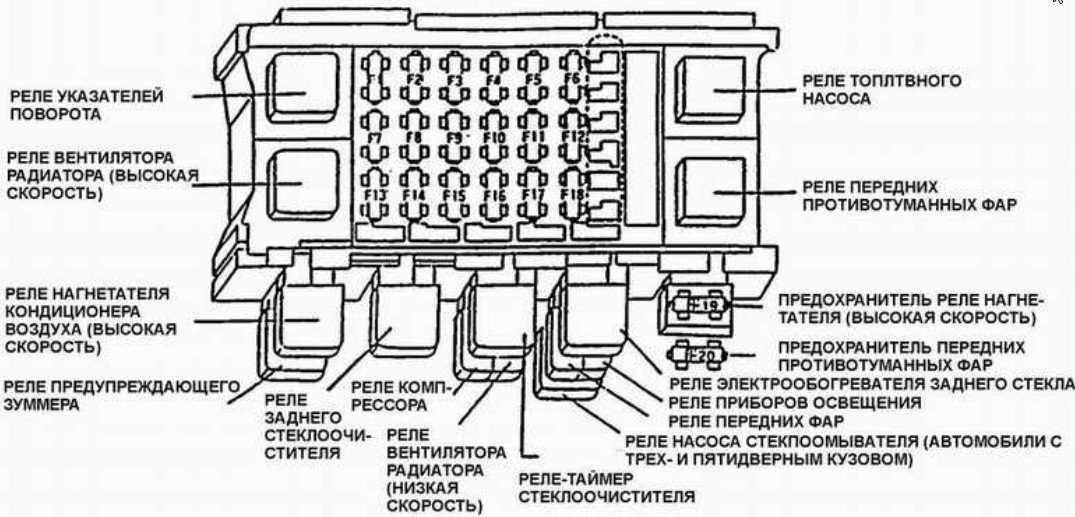

Реле в монтажном блоке салона

А — реле прерывателя указателей поворота, сигнализация .
См. информацию о F8.

B — высокая скорость вентилятора охлаждения радиатора .
См. информацию о F14.

С — топливный насос .
См. информацию о F7.

D — противотуманные фары .
См. информацию о F21.

E — максимальная скорость вентилятора кондиционера .

F — стеклоочиститель, прерывистый режим .

G — реле-таймер обогрева заднего стекла с автоотключением .
См. информацию о F18.

H — фары ближнего света (при включении дальнего света) .
См. информацию о F5, F6.
В новых моделях после 2008 года это реле при включении дальнего света не выключает ближний свет и не включает дальний свет.

И — звуковой сигнал .
См. информацию о F14.

J — компрессор кондиционера .
См. информацию о F11.

K — низкая скорость вентилятора охлаждения радиатора .

L-фары .

М — наружное освещение .

N-зуммер .

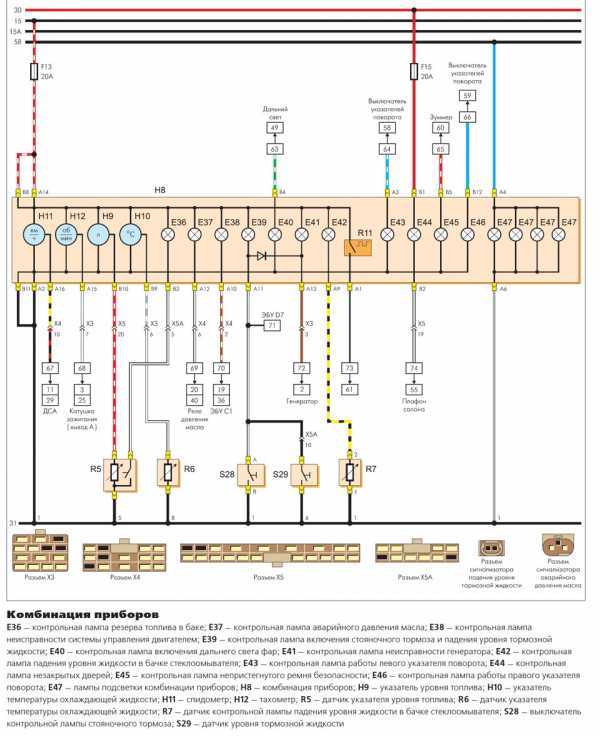

Схемы подключения

С помощью следующей схемы подключения можно определить расположение разъемов и контактов на массу, что может вызвать перебои в работе устройств при их ослаблении.

Электрические разъемы обозначены желтым цветом и начинаются с буквы X.
Провод заземления, контакты заземления корпуса отмечены синими точками, пронумерованы.

Контакты заземления

1 — в центральной части рулевой колонки
2 — возле аккумулятора
3 — не используется
4 — на верхней части блока цилиндров
5 — в багажнике
6 — под сиденьем водителя
Б — непосредственный контакт корпуса агрегата с кузовом автомобиля.

Ни один из водителей не застрахован на 100% от попадания в дорожную ситуацию, когда нужно включить сигнализацию, а если она не срабатывает, то приходится ставить знак аварийной остановки. Но современным автовладельцам, в том числе Daewoo Nexia, приятнее пользоваться аварийной сигнализацией, нажимаешь кнопку и твоя машина уже отмечена на проезжей части. Поэтому водители обычно следят за тем, чтобы он был в рабочем состоянии.

А где искать неисправность, если сигнализация вдруг вышла из строя? Как всегда, начинают с проверки предохранителя, который находится в монтажном блоке. Этот блок на Daewoo Nexia находится в левой части передней панели. К сожалению, на всех схемах, выложенных в интернете, указано, что за «аварийку» отвечает предохранитель F8, но автовладельцы, столкнувшиеся с этой проблемой, утверждают, что это электрическая цепь, а также цепь часов, потолка фары и освещение багажника защищены 20-амперным желтым предохранителем F15.

В монтажных блоках (до 2008 года N100, а с 2008 года стали ставить N150) Daewoo Nexia, есть одна болячка, со временем ослабевают контакты куда вставляются предохранители, что приводит к нарушениям в работе защищаемых им электрических цепей . Поэтому при проверке предохранителя F15 необходимо обязательно вынуть его, осмотреть визуально на предмет перегорания, подтянуть контакты в местах его вставки и, если он исправен, поставить обратно. Затем проверьте работу сигнализации.

Целостность предохранителя F15 проверять включением лампы в салоне не корректно, так как при слабых контактах она может пропускать небольшой ток, а при включенной аварийке ток около 7 требуется ампер, который не проходит через такое слабое соединение. Иногда предохранитель перегорает так, что визуально его не видно, и чтобы убедиться в исправности F15, его нужно прозвонить.

Мигание ламп указателей поворотов, которые не должны перегорать, при включении сигнализации обеспечивается реле, расположенным в монтажном блоке слева вверху (на схемах обозначено буквой А) . Если она выйдет из строя, то ее щелчки водитель не услышит после нажатия «аварийной» кнопки. А если реле и предохранитель исправны, то придется проверить проводку, начиная с вывода 30 замка зажигания. Да и сама кнопка включения может прийти в негодность.

13.7.1. Передние и задние указатели поворотов

13.7.2. Повторители боковых указателей поворота

При нажатии красного выключателя аварийной сигнализации при выключенном зажигании все четыре указателя поворота и прозрачная кнопка самого выключателя будут мигать в едином ритме.

Для проверки указателей поворота необходимо включить зажигание и выключить аварийную сигнализацию, так как они перекрывают указатели поворотов. При перемещении рычага рулевой колонки в соответствующее положение указатели поворотов с одной стороны и зеленая контрольная лампа в комбинации приборов должны начать загораться через равные промежутки времени. Работа сигнализатора организована таким образом, что в соответствии с установленными нормами сигнализация работает даже при выключенном зажигании, — напряжение на выключатель подается непосредственно от аккумуляторной батареи. Электропитание указателей поворотов осуществляется только при включенном зажигании, через установленный предохранитель. В случае сбоя системы могут быть полезны следующие рекомендации:

Если контрольная лампа перестает работать в штатном режиме или мигает, как правило, неисправна одна из системных ламп;

Если лампы перестали мигать и горят постоянно, реле прибора неисправно;

Если лампы мигают быстрее или медленнее, а проводка, в том числе и провод массы, не повреждена, реле подлежит замене;

Если указатели поворотов не работают при включении, но начинают действовать при включении сигнализации, перегорел предохранитель, неисправен переключатель указателей поворота или его проводка;

Если не работают ни указатели поворота, ни сигнализация, то неисправно реле. Помимо контрольной лампы, которая мигает в одном ритме с контрольными лампами, включение системы подтверждается еще и акустическим сигналом – щелчками, которые издает реле в панели приборов. При выходе из строя приходится разбирать приборную панель, что довольно трудоемко.

Указатели поворота на легковом автомобиле Daewoo Nexia, как и на других автомобилях, играют важную роль в обеспечении безопасности движения. Ведь если они не сработают, то выполнение различных маневров на проезжей части будет неожиданным для остальных участников движения. Конечно, ориентируясь на Правила дорожного движения, можно подавать сигналы о поворотах рукой, но поймут ли их все наши водители, так как даже в автошколах на учебных автомобилях эти действия не практикуются.

В электрическую цепь указателей поворота Daewoo Nexia входят: лампы с правой и левой стороны автомобиля; реле, работающее и на сигнализацию; Подрулевой переключатель; двадцатиамперный предохранитель F8 и провода, соединяющие эти устройства.

Чаще всего на этой схеме электрооборудования на автомобиле Daewoo Nexia выходит из строя трехвыводное реле указателей поворотов, которое маркируется следующим образом: 96312545U. Контрольная лампа на панели приборов предупредит о том, что она вышла из строя, а ее щелчка слышно не будет, так как она находится в салоне в монтажном блоке (верхняя левая сторона), расположенном на передней панели в районе, где ваше левое колено.

В этом случае лампы поворотников просто загорятся, не моргая. Обычно реле перед тем, как окончательно выйти из строя, начинает работать с аритмией, включается на пару секунд, потом выключается и водителю приходится несколько раз за время маневра перевести подрулевой переключатель в нейтральное положение, а затем снова включите указатели поворота.

Как только эта аритмия началась, реле необходимо заменить. Штатное реле довольно дорогое, аналогичное реле от BOSCH еще дороже, поэтому для тех водителей, у которых с деньгами туго, целесообразно приобрести реле производства корейской фирмы POMAX, оно более чем в два раза дешевле штатного. обычный. Также можно попробовать поставить трехвыводное реле от отечественной «восьмерки», имеющее такие же присоединительные размеры, как и штатное реле.

При перегорании желтого предохранителя F8 (20А), который второй слева в монтажном блоке среднего ряда, не загорятся не только лампы поворотников, но и стоп-сигналы. Это значит, что при торможении водителей позади движущегося транспорта будет не о чем предупреждать. Если у вас на автомобиле Daewoo Nexia установлена ​​антиблокировочная система тормозов (ABS), она тоже работать не будет. Это связано с тем, что все они получают питание через предохранитель F8.

Не работают поворотники на Daewoo Nexia. Слабые стороны и недостатки Дэу Нексия Дэу Нексия не работает печка не крутит вентилятор

Daewoo Nexia GNJ › Бортжурнал › Перестала работать 4 скорость вентилятора печки

Перестала работать 4 скорость вентилятора печки, и какой-то щелчок с левой стороны при включении, может предохранитель поможет? где их посмотреть, или подскажите в чем может быть проблема)

Daewoo Nexia 2013, 109 л.

13

Четвертая скорость подключена через реле, видимо реле срабатывает, но контакты не сходятся. Попробуйте поменять местами любое рабочее реле, станет ясно, что реле не рабочее или еще что-то.

Удачи на дорогах!))

Уже давно сделал) сгорел предохранитель

а где этот предохранитель?) Он отдельно на 4 скорость идет? У меня такая же проблема

Смотри сюда, там видно где находится предохранитель 4 скорости!

отдельное реле идет на четвертую скорость.

Спасибо за совет)

поэтому я и рассказал о своем специалисте по ручному обслуживанию. парень меня проверил и вот уже несколько лет доверяю машину только ему. и получатель, и сервисный директор знают об этом. Просто я их мозги в свое время выносил, причем на их же языке (на узбекском). дело в том, что я родом из Узбекистана, вырос там, получил образование, поэтому проблем с узбекским языком нет. так что я их затыкаю этим.)))))

Не работает печка Дэу Нексия не крутит вентилятор

одна из причин почему не работает не одна скорость на печках вк страницу добавить))

Не работает печка Дэу Нексия.

Почему в Daewoo Nexia не работает печка … Авто.

не ленись, гони в сервис. пусть смотрят и делают все по гарантии. У меня этого не было.

мой вам совет, заходите в сервис пораньше, на час так в 6-30 утра и занимайте очередь в регистратуру на сервис, т.к. туда приезжает много машин, потому что это единственный сервис в Алматы. Сама работа по замене масла и все такое не занимает много времени. больше времени уходит на раскачку лиц со службы. кстати, они любят играть в футбол, используя вместо мяча хозяина машины. иди туда, звони тому, покупай… в общем немного терпения и все будет хорошо. а вообще лучше скинтуйся там с кем нибудь и будет у тебя практически сам себе хозяин -))))) лично у меня такой. Я до сих пор езжу к нему на машине сестры. У нее матизик

Да вот только время на первое ТО это только одно и я скажу что бы сделали, и сколько вообще будут менять масло? а машину там оставить? или можно подождать

Когда будете привозить к ним машину на ТО, то мой вам совет оставайтесь там и посмотрите как они с вами поступят. там не долго около часа! Я всегда присматриваю за ними на службе, им нельзя доверять, мой вам искренний совет!

Daewoo Nexia – популярный автомобиль и в какой-то степени легендарный для российского автолюбителя. И дело как раз в цене, и в том, что за относительно небольшие деньги можно купить автомобиль, характеристики которого не слишком уступают средней иномарке. И уж точно намного лучше некоторых современных ВАЗов.

Однако и не самая высокая цена дает о себе знать, выражаясь в первую очередь в «начинке» и надежности некоторых деталей. Поэтому перед совершением такой покупки необходимо очень внимательно изучить все недостатки Daewoo Nexia, и определить, стоят ли все возможные поломки комфортный и достаточно мощный (для города) автомобиль.

Слабые стороны Daewoo Nexia:

• Различные датчики, которые после нескольких лет эксплуатации могут показывать неверную информацию, либо вообще перестать ее показывать;
• Высокий износ амортизаторов, которые совершенно не подходят для наших дорог;
• Глушитель с феноменально малым сроком службы;
• Коробка передач хоть и является проблемой многих автомобилей, но на «Нексии» за ней следует начинать следить уже на пробеге в 150 000 километров.
• Тумблеры поворотников просто ломаются, внезапно, без особых причин;
• Коррозия, которая, как уже говорилось, может естественным образом «съесть» ваш автомобиль, если за ним не следить.

Пожалуй, один из главных недостатков Daewoo Nexia в том, что она не оправдывает ожиданий. Автомобиль выглядит очень солидно, что подкупает неопытных владельцев, а в дальнейшем их просто разочаровывает. Ведь ждут какую-то премиальную машину, а на деле получается только хорошая иномарка последнего десятилетия.

Качество металла

Одним из самых слабых мест Daewoo Nexia является качество металла, которое однозначно должно быть лучше. По этой причине даже новый автомобиль следует тщательно обрабатывать различными составами, призванными помочь в борьбе с коррозией. Особенно это актуально в крупных городах, где дороги посыпаны различными вредными составами.

Также следует следить за различными электроприборами. В этих автомобилях очень сильно развит быстрый износ проводов, и они очень плохо выдерживают различные внешние воздействия. Даже такие узлы, как, например, замок зажигания, могут выйти из строя из-за внешних факторов. И, кстати, на все это очень негативно влияют лютые российские морозы и тот же порошок на дороге. А более «открытые» детали, такие как сцепление, могут сделать вас частым гостем на СТО, ведь такую ​​поломку трудно назвать мелкой, и этот ремонт нужно будет делать немедленно.

Шасси

Отдельно хотелось бы выделить амортизаторы, как больное место Daewoo Nexia. Дело в том, что хоть машина и создавалась в основном для плохих российских дорог, надежной в этом плане ее назвать сложно. По этой причине подвеска, амортизаторы и все остальные узлы этого плана очень быстро выходят из строя, подставляя водителя в самый неожиданный момент. В частности, заводские пружины уже после 50 000-60 000 километров пробега начинают «рассыпаться», и если упустить этот момент и не произвести ремонт, то дальнейшая поломка будет намного тяжелее и дороже.

Проблемы с ржавчиной и краской

При покупке Daewoo Nexia особое внимание следует уделить кузову. Потому что он не способен бороться с солью, которую сыплют на дорогу. И даже с краской начинаются проблемы, после нескольких лет эксплуатации. Удивительно, но при выборе автомобиля есть возможность обезопасить себя, причем весьма необычным способом – нужно выбрать цвет «металлик». Видимо, из-за характера краски он способен выдержать гораздо больше, чем другой тип цвета.

Недостатки Daewoo Nexia:

• Замки дверей;
• Электроприборы;
• Противотуманные фары;
• Оборудование.

Дверные замки

Помимо проблем с краской, стоит приготовиться к тому, что вас будет «мучить» износ личинок дверных замков, вплоть до их полного выхода из строя. Особенно это будет ощущаться на замке багажника.

Да и лобовое стекло сложно назвать надежным, мелкие камешки из-под колес встречных машин через три-четыре года придадут ему не совсем товарный вид, и даже могут повлиять на обзор в машине.

Сложная электрика

Электрика в машине хоть и работает исправно, но ненадолго. Особенно это касается панели приборов, которая в один момент может просто выйти из строя из-за обрыва провода.

Да и вообще все элементы автомобиля, использующие электричество, достаточно быстро выходят из строя, в том числе и такие ключевые, как генератор или стартер. И оставаться с открытым окном просто потому, что мотор не может его поднять, тоже может быть очень обидно.

Противотуманные фары

Отдельным пунктом хотелось бы выделить противотуманные фары, которые специалисты вообще советуют не включать в сырость — они просто лопаются от неожиданного попадания холодной воды. Немного странно, если учесть, что туман появляется именно в сырую погоду.

Простота сборки

Выбор комплектации этого автомобиля, наверное, требует особого внимания. И если характеристика меняется не слишком сильно, то разнообразие вариантов поражает.

В самой дешевой комплектации автомобиль будет комплектоваться только магнитолой и сигнализацией. Никаких функций, которые сейчас являются стандартными, таких как электрические подъемники, гидроусилитель руля или кондиционер, здесь нет. Даже тахометра не будет. Хотя, как более дорогая «начинка», они все равно появятся в машине.

Таким образом, в самой максимальной комплектации будут все «плюшки» хорошей иномарки — электроподъемники всех стекол, кондиционер, подогрев сидений, гидроусилитель руля, противотуманки и многое другое. Конечно, за все это придется доплачивать, и не самую маленькую сумму.

С другой стороны, если посмотреть на «соперников» Нексии, а чаще всего в качестве противовеса ставят отечественный ВАЗ — у него вообще нет некоторых функций, даже в дорогих комплектациях. А покупать машину с набором опций, или нет, это решение каждого.

Автосборка может производиться:

1. в Корее, на родном заводе автомобиля. И хотя автомобили оттуда мастерятся давно, популярность они начали набирать только после того, как цена на авто резко упала. Причина была не в изменении характеристик или еще в чем-то, а в том, что машины разбирали на границе, а потом разбирали уже на территории России. Таким образом, удалось сэкономить на пошлинах, а как следствие – снизить конечную цену.
2. в Ростове, на заводе Красный Аксай. И хотя принято думать, что автомобили российской сборки страдают качеством, это явно не так. Особенность в том, что такие автомобили полностью собираются из деталей, присланных из Кореи. Это означает, что их качество одинаково.
3. Еще вариант сборки в Узбекистане. И что удивительно, именно здесь собираются самые качественные автомобили, в то же время более дешевые по цене. Секрет заключается в том, что многие детали производятся там же, на месте, а при сборке используется серийное производство, а не «отверточная сборка». Хотя, собранные там автомобили старого поколения действительно могут быть хуже по качеству, обладая, как выражаются автомеханики, «детскими болезнями».

Определить место, куда конкретно ехала ваша машина, довольно просто — по VIN-коду, который есть на любом автомобиле, а также по дополнительным меткам. Для автомобилей Ростова это «Завод « Красный Аксай »», а для Узбекистана — надпись « УЛВ » в VIN-коде автомобиля.

Заключение.

Подводя итог, то, несмотря на все плюсы и минусы, можно смело сказать — есть смысл покупать такой автомобиль.

Одной из ключевых особенностей автомобиля при покупке является достаточно качественная сборка за дешевую цену. Альтернатив машине среди новых просто нет, не считая ВАЗа, а вот Daewoo Nexia она просто проигрывает по всем параметрам. Но, так же как и с ВАЗами, нужно быть готовым к периодическим ремонтам и замене деталей. С другой стороны, если использовать качественные детали, то повторные поломки появятся нескоро.

Сами детали очень дешевые, и найти их не составит проблем, ведь большая их часть производится в России, а в связи с популярностью автомобиля, ключевые «расходники» всегда будут в наличии в автосалонах и станции технического обслуживания.

Итак, если вы готовы к тому, что за автомобилем нужно будет следить, а иногда и ремонтировать, а уязвимые стороны вас не пугают — выбирайте Daewoo Nexia и наслаждайтесь владением. Тем более, что выбрать действительно есть из чего, благодаря большому количеству самых разных комплектаций.

P.S.: Уважаемые автовладельцы, если вы заметили систематические поломки каких-либо деталей, узлов данной модели, то сообщите нам об этом в комментариях ниже.

При перебоях двигатель работает на холостом ходу неравномерно, не развивает достаточной мощности, потребляет больше бензина. Перебои, как правило, объясняются неисправностью форсунок или электрического бензонасоса, подробнее см. «Электронная система управления двигателем (система впрыска топлива)» , неисправность свечи зажигания одного из цилиндров, подсос воздуха в один из цилиндров. Необходимо найти неисправность и по возможности устранить ее.

1. Запустите двигатель и дайте ему поработать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Звук должен быть ровным, «мягким», одного тона. Хлопки из выхлопной трубы через равные промежутки времени свидетельствуют о том, что один цилиндр не работает из-за выхода из строя свечи зажигания, отсутствия искры на ней, выхода из строя форсунки, сильного подсоса воздуха в один цилиндр или значительного снижения при сжатии в нем. Нерегулярные хлопки вызваны грязными форсунками, сильным износом или грязными свечами зажигания. Если хлопки возникают с неравномерной периодичностью, можно попробовать заменить весь комплект свечей самостоятельно, вне зависимости от пробега и внешнего вида, но лучше это сделать после обращения в автосервис для диагностики и ремонта системы управления двигателем.

2. Если хлопки появляются регулярно, заглушите двигатель и откройте капот. Проверьте состояние проводов зажигания. Изоляция высоковольтных проводов не должна иметь повреждений, а наконечники проводов не должны быть окислены. Если он поврежден, замените неисправный провод.

3. Снять наконечники высоковольтных проводов и свечным ключом выкрутить свечи.

4. Внимательно осмотрите свечи и сравните их внешний вид с фотографиями ниже (см. «Диагностика состояния двигателя по внешнему виду свечей зажигания» ). Зазор между электродами свечи должен быть 0,70–0,85 мм. Если свеча черная и влажная, ее можно выбросить.

5. Если все разъемы в порядке, переустановите их и подсоедините высоковольтные провода. Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1, 2, 3, 4) осуществляется от шкива коленчатого вала двигателя.

6. Возьмите запасную свечу зажигания. Закрепите его на двигателе любым способом.

Надежный заземляющий контакт корпуса или резьбы вилки необязателен, но желателен. Подсоедините высоковольтный провод от 1-го цилиндра к запасной свече зажигания. Запустите двигатель. Если перебои в работе двигателя не увеличились, замените свечу зажигания в 1-м цилиндре на заведомо исправную. Наденьте высоковольтный провод и запустите двигатель. При усилении перебоев повторите эту процедуру последовательно со всеми цилиндрами для выявления неисправной свечи зажигания.

7. Если в результате проведенных мероприятий перебои в работе двигателя не устранены, обратитесь в автосервис для диагностики системы зажигания на стенде или для диагностики двигателя — замерьте компрессию. Нормальная компрессия более 1,1 МПа (11 кгс/см 2 ), разница более 0,1 МПа (1 кгс/см 2) в одном цилиндре свидетельствует о необходимости ремонта двигателя.

Небольшой вентилятор иногда доставляет хлопоты. Во время его работы могут появиться посторонние звуки или он внезапно перестанет работать. Причин, приводящих к неисправностям, несколько. Но для начала лучше понять, что такое вентилятор и зачем он нужен.

Для чего нужен вентилятор печки?

Автомобиль сконструирован таким образом, что воздух поступает в салон автомобиля через или через систему отопления. Радиатор может быть холодным или горячим, в зависимости от того, как тосол или антифриз прогрелись. Если охлаждающая жидкость прогревается до рабочего уровня в девяносто градусов, прогревается радиатор и в салоне становится тепло. Вентилятор печки Дэу Нексия необходим для того, чтобы всасывать окружающий воздух, пропускать его направленным потоком через радиатор, где воздух нагревается.

Новички, мало разбирающиеся в устройстве машины, часто спрашивают, где находится реле вентилятора печки Дэу Нексия. Реле найти несложно: оно находится под лобовым стеклом справа. Кстати салонный фильтр рядом надо менять по мере засорения. Хорошо работающий салонный фильтр очищает поступающий от печки воздух, собирает пыль, препятствует прохождению выхлопных газов.

Какие факторы приводят к отказу вентилятора

Специалисты выделяют несколько основных причин, приводящих к выходу из строя вентилятора, рассмотрим некоторые из них:

1. Перегорел предохранитель. На первый взгляд, это не повод для беспокойства, его изменение не требует особых усилий. На самом деле все не так просто, это довольно неприятная ситуация и дело не в сложности замены предохранителя. А дело в том, что перегоревший предохранитель означает короткое замыкание и вам предстоит найти его источник, перебрав всю электрическую цепь.
2. Следующий фактор заключается в окислении контакта монтажного блока. Для его выявления достаточно сдвинуть или слегка покачать блок жгутов, которые идут к монтажному блоку, нужный находится внутри. Если двигатель вентилятора заработал, выключите его, снимите блок и зачистите необходимые контакты.
3. Если печка работает только при хорошо прогретом автомобиле, то источник проблемы кроется в реле зажигания и подлежит замене. Его легко найти, даже если вы не знаете, где находится реле вентилятора печки Дэу Нексия. Он расположен под приборной панелью.
4. Неисправный вспомогательный регистр приводит к тому, что печка работает только на третьей скорости. На первых двух скоростях электрический ток подается к двигателю от добавочного резистора, а на третьей он поступает непосредственно на вентилятор. Чтобы устранить проблему, вам придется заменить этот резистор.
5. Наличие неисправного переключателя отопителя. Чтобы убедиться в этом, нужно взять двенадцативольтовый габаритный фонарь с двумя припаянными проводами. Затем минусовой (минусовой) провод замкните на корпус, а второй по очереди приложите к трем контактам резистора. Лампочка горит? Значит, был обнаружен обрыв цепи или перегорел этот предохранитель (его выбили).
6. Чаще всего проблема кроется в поломке, которая выходит из строя из-за предохранителя. В этом случае замените неисправный предохранитель на новый. Также важно устранить неисправность, приведшую к короткому замыканию, кроме того, есть вероятность повреждения кабеля.

Рассмотрены основные причины/варианты вызывающие поломку, но не работает вентилятор печки на Дэу Нексия? Важный! Есть еще несколько моментов, влияющих на правильную работу электродвигателя печки. Это может быть сгоревший мотор или у него недостаточно хороший контакт с массой машины, кроме того, могло произойти «залипание» щеток отопителя Дэу Нексия

Иногда вентилятор работает на трех скоростях и не не отвечайте на четвертый. Отказ в работе может быть вызван тем, что у максимальной скорости есть свой предохранитель, заменив его, вы обеспечите рабочий процесс на всех четырех скоростях. Если предохранитель исправен, то реле не работает.

В корпус вентилятора могут попасть листья, из-за чего этого не происходит. Решение простое: нужно разобрать и почистить вентилятор, а заодно и смазать электродвигатель печки Нексия.

При замене мотора

Вентилятор меняют при невозможности ремонта: перестал работать мотор отопителя Дэу Нексия и не включается при переключении ручки регулятора печки. Посторонний шум и свист также являются симптомами плохой работы вентилятора.

Замена мотора начинается с разборки передней части консоли, снятия магнитолы и бардачка. Для удобства некоторые автолюбители снимают переднее сиденье. Дальше остается открутить винты, вытащить моторчик отопителя и поставить новый, прикрутить и все остальное.

Послесловие

Мы разобрали основные вопросы, связанные с неисправностями в вентиляторе печки Daewoo Nexia, и рассказали, где находится моторчик печки Nexia. Надеемся, что советы профессионалов помогут вам самостоятельно справиться с такими проблемами.

И по традиции приглашаем вас подписаться на наши статьи! Напишите нам, расскажите о своем опыте ремонта мотора и способах устранения неполадок. Пусть наши читатели воспользуются новыми советами!

Nexia Один из самых распространенных и доступных автомобилей Daewoo. Неплохие для автомобиля такого класса динамические качества, простота обслуживания и сравнительно невысокая цена на новые и подержанные модели сделали свое дело. Сейчас их много на дорогах. Нексии используются в основном в качестве такси, а также в качестве арендованных и личных автомобилей.

Узбекская сборка электродеталей во многих моделях не так надежна, как хотелось бы. Часто выходят из строя многие устройства, в частности предохранители и реле Daewoo Nexiaа, а контактная группа в замке зажигания – это «больное место» автомобиля.

При выходе из строя электроприбора в первую очередь проверьте его предохранитель. Недостаточно визуально осмотреть его, щель может быть не видна глазу. Хорошо, если под рукой есть тестер. Если нет тестера, вместо проверки предохранителя можно сразу заменить его на заведомо исправный. Поэтому всегда носите с собой комплект новых резервных предохранителей. Это сэкономит ваши нервы и время во многих случаях.

Обнаружив перегоревший предохранитель, не спешите его менять. В противном случае новый предохранитель также может быть поврежден. Поймите, из-за чего он сгорел. Убедитесь в отсутствии короткого замыкания в цепи, которую он защищает, а также в целостности всех проводов. Бывает, что один из проводов перегибается или пережимается и начинает при случае замыкаться на кузов автомобиля.

Всегда старайтесь доводить работу с электриком до конца, проверяйте как можно больше причин неисправности, иначе любое короткое замыкание может стать причиной пожара или аварии. Если у вас есть схема автомобиля, используйте ее, если можете. Если нет опыта ремонта и знаний, лучше обратиться в автосервис к любому электрику.

В моделях Daewoo Nexia до 2008 года монтажный блок имел обозначение N100, в моделях после 2008 года — N150. Нумерация и назначение блоков предохранителей и реле Daewoo Nexia одинаковы.

Блок крепления салона

Блок крепления в салоне Нексии расположен слева от руля в нижней части приборной панели, под кнопками открытия багажника и бензобака. Чтобы добраться до него, нужно открыть крышку. Предохранители и реле на нем расположены с двух сторон — на лицевой стороне, обращенной к водителю, и на нижней стороне, обращенной к педалям. Для замены реле и одного из двух передних предохранителей снизу может потребоваться снять весь монтажный блок или повернуть его.

Предохранители в монтажном блоке салона

F1 (10 А) — электронный блок управления двигателем (ЭБУ) .

F2 (10 А) — габаритные огни .
Если у вас не работают габариты, проверьте ручку переключателя света и поворотников, она могла выйти из строя или повредиться контакты/провода у ее основания. Цена нового выключателя света около 700-1000 рублей. Также проверьте контакты этого предохранителя, бывает что подгорели, зачистите их и добейтесь хорошего контакта предохранителя в розетке. Причина может быть и в реле М и его контактах. Также возможно, что перегорели дорожки в монтажном блоке.

Если предохранитель перегорает очень часто, значит где-то короткое замыкание. Проверьте разъемы в каждой фаре, а также провода, особенно те, что идут в жгутах по днищу автомобиля. Они могут быть переданы или отрезаны. Общая схема подключения и разъемы в конце этой статьи. Не забудьте проверить и сами лампочки габаритного света, бывает, что перегорают все одновременно или одна за другой.

F3 — резерв .

F4 (20 А) — фары дальнего света .
Для включения дальнего света необходимо переместить левую ручку под рулем в более дальнее от себя положение. Чтобы моргнуть, потяните на себя.
Если у вас не работает дальний свет, проверьте исправность ламп (могли перегореть сразу обе), исправность реле L, H и их контактов, контакты в гнезде предохранителя. Подрулевой переключатель также может быть одной из причин. Если вышесказанное верно, скорее всего дело в проводке или контактах в разъёмах фары.

F5 (10 А) — ближний свет, электрокорректор левой фары .
F6 (10 А) — ближний свет, электрокорректор правой фары .
Если дальний свет работает, а ближний нет, скорее всего дело в подрулевом переключателе света, проверьте его контакты и провода, прочность разъемов. Можно снять переключатель, аккуратно разобрать его и проверить пластины на предмет короткого замыкания, а также пластиковый переключатель, надежно ли он размыкает контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают оба ближнего света, а также контакты в разъёмах и проводах. Причина отсутствия света может быть в контактной группе замка зажигания. Если вы не разбираетесь в электрике, то лучше обратиться в сервис.

F7 (30 А) — топливный насос, топливные форсунки .

Если перестал работать топливный насос, проверьте контакты в гнезде предохранителя, а также реле С и его контакты. Если они окислились или есть следы подгорания, замените реле. Может отсутствовать контакт в замке зажигания или контактной группе. Если есть перебои в работе бензонасоса, двигатель заводится, то нет, скорее всего реле, а возможно дело в топливном фильтре, который нужно заменить.

При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сам насос. Проверить можно, подав на него напряжение 12 В напрямую, либо подключив шланг, опущенный в емкость, вместо топливопровода.

Топливный насос также может не работать из-за проводки в кабине внизу слева от водителя, возле левого переднего крыла. Чтобы добраться до проводов, нужно снять накладку слева от педали сцепления. Увидев блок разъемов, проверьте все провода и соединения, идущие от него. Желто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Также проверьте, чтобы провода не были перебиты возможными саморезами, вкрученными в корпус.

Если ничего из вышеперечисленного не помогло и в контактной группе замка зажигания установлено разгрузочное реле, проверьте его и при необходимости замените.

F8 (20 А) — поворотники, сигнализация, стоп-сигналы .
Если перестали работать указатели поворотов, в первую очередь проверьте этот предохранитель и реле-прерыватель А, а также его контакты. Если поворотники работают с перебоями, дело скорее всего в том же реле А, в проводке или в коротком замыкании в разъемах поворотников. Если при включении указателей поворотов не работают ни поворотники, ни контрольные лампы на приборной панели, скорее всего, дело в подрулевом переключателе, его контактах или реле.

Если «аварийка» не срабатывает, скорее всего дело еще и в реле, в самой кнопке и ее контактах или проводке от кнопки до предохранителя/реле.
Не забудьте также проверить сами лампочки поворотников.

F9 (30 А) — стеклоочиститель, шайба .

Если «дворники» не работают, смотри реле F и его контакты. Проверить, исправен ли сам мотор-редуктор, подав на него напряжение 12 В, туго ли затянуты гайки на валах держателей стеклоочистителей, исправен ли трапецеидальный механизм. Проверьте исправность правого подрулевого переключателя, контактов и проводов в его разъеме. Еще одной причиной некорректной работы мотора очистителя может быть плохой контакт с массой. Попробуйте напрямую соединить провод между кузовом автомобиля и корпусом мотора и проверить его работу.

При низкой температуре наружного воздуха проверьте, не замерз ли механизм стеклоочистителя, особенно валы с гайками, при необходимости очистите его ото льда и влаги.

F10 (10 А) — электропривод замка крышки бензобака .

F11 (10 А) — реле компрессора кондиционера .
Для исправной работы кондиционера после зимы, зимой рекомендуется время от времени включать его в теплом месте (гараж, бокс, автомойка) для смазки уплотнительных соединений. В противном случае их придется менять весной. При низких температурах из-за отсутствия давления кондиционер не включится.
Если перестал работать кондиционер, проверьте помимо этого предохранителя еще и реле J. Возможно, в системе закончился фреон. Проверить можно, открутив крышку сбоку ресивера, расположенную возле аккумулятора. При нажатии на вентиль фреон должен с шипением выйти из отверстия, значит давление и газ есть.

Если давления нет, проверьте датчик давления, установленный на трубке рядом с воздушным фильтром. При замыкании контактов в двухконтактном разъеме датчика давления кондиционер должен включиться. Заполните систему фреоном, предварительно проверив систему на герметичность. Возможны утечки в соединениях, трубках и радиаторе кондиционера.

Дело может быть и в муфте, которая при включении кондиционера должна двигаться (будет слышен щелчок), если не работает, проверьте ее разъем, также можно проверить, подав напряжение 12 В к нему, доступ к контактам только снизу, удобнее всего добираться из смотровой ямы. Также может быть неисправен компрессор или может порваться его ремень, проверьте наличие целого и натянутого нижнего ремня в передней части двигателя (под верхним ремнем генератора).

Если воздух из системы кондиционирования поступает в салон плохо или недостаточно холодный, проверьте салонный фильтр и замените его. Испаритель также может быть засорен, проверьте и очистите его.

F12 (30 А) — низкая скорость вентилятора охлаждения радиатора .
Если вентилятор работает только на высокой скорости, проверьте этот предохранитель, контакты в его гнезде и реле В и К.

F13 (20 А) — приборная панель, часы, прикуриватель, зуммер, фонари заднего хода, генератор, обогрев зад. окно.

F14 (30 А) — звуковой сигнал, высокая скорость вентилятора охлаждения радиатора .

Если звуковой сигнал не работает, проверьте предохранитель и контакты в его гнезде, а также реле I. Если частота сигнала изменилась или сигнал пропал вовсе, скорее всего, дело в проводке к одному из звуковых сигналов . 2 сигнала — 2 тона. Проверьте контакты и провода на рогах, сняв решетку радиатора, они обычно гниют от влаги. Также проверьте подрулевой контакт кнопки звукового сигнала и его механизм.

Если при высоких температурах перестает включаться вентилятор радиатора, проверьте исправность реле В, Е, К и их контактов. Проверьте датчик вентилятора, отсоедините от него контакты и замкните их, вентилятор должен включиться. Либо подать 12 В напрямую на разъем вентилятора, проверив тем самым исправность его электродвигателя, проверить этот разъем на предмет подключения проводов к вентилятору на предмет окисления контактов.

Если двигатель вентилятора работает, это может быть предохранитель и реле, проводка, термостат и датчик температуры охлаждающей жидкости. Если проверить проводку, от датчика температуры до ЭБУ, от ЭБУ до реле.

F15 (20 А) — свет в салоне, свет в багажнике, электроантенна .
Если не работает свет в плафоне возле зеркала заднего вида только в положении «Авто», проверьте концевые выключатели в дверях и проводке, а также сам переключатель режимов освещения. Проводка от концевиков проложена в пороге водительской двери или под сиденьем водителя, проверьте целостность всех проводов.

Если свет не работает ни в одном из режимов, проверьте исправность светильника и выключателя в плафоне.
Если не работает освещение багажника, проверьте лампу с левой стороны багажника, контакты освещения и проводку.

F16 (30 А) — электрические стеклоподъемники .

Если у вас перестали работать окна, скорее всего, дело в проводке. Проверьте провода, идущие к дверям, не оборваны ли они в местах сгибов (в гофрированных резинках), стандартная болезнь многих моделей Nexia. Также проверьте работоспособность моторов, подав на них напряжение 12 В и состояние щеток в них. Если не работает один стеклоподъемник, дело также может быть в проводке двери или в кнопке управления стеклоподъемником, проверьте ее контакты и исправность.

Также проверьте сам механизм в двери на наличие дефектов и заеданий, состояние шестерни и троса. Причина может быть в блоке управления стеклоподъемниками со стороны водителя. Проверьте его на короткое замыкание.
Если стекло начинает коробиться, из-за чего стеклоподъемник не справляется с этим, попробуйте полностью опустить стекло и смазать уплотнительные резиновые полоски жидкостью WD-40 или силиконом.

F17 (10 А) — питание магнитолы от замка зажигания .

Обычно магнитола подключена таким образом, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения в контактной группе замка зажигания и подключите ее к постоянному питанию 12 В через предохранитель. Если магнитола перестала работать, проверьте замок зажигания, контакты в нем, контактную группу и проводку.

F18 (30 А) — питание магнитолы от аккумулятора, обогрев заднего стекла, электрозамок багажника, центральный замок.

Обогрев заднего стекла в Нексии автоматически отключается. Если он у вас не работает, проверьте этот предохранитель, F13 и контакты в своих гнездах, а также реле G и его контакты. Реле таймера обогрева можно установить не в монтажный блок, а под приборную панель, чуть выше педального узла. Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки к заднему стеклу, она могла передаваться на днище автомобиля. Проверьте клеммы нагревательных элементов задних стоек по краям стекла и отсутствие оборванной резьбы на стекле. Если найдете обрыв, заклейте его специальным клеем, содержащим металл.

Если не работает центральный замок и не закрывается какая-то дверь, снимите с нее кожух и проверьте правильность работы привода замка и исправность тяги. Если замок 5-контактный, проверьте исправность всех его контактов и проводки. Также проверьте провода в гофре на сгибе при открытии двери. Дело может быть и в реле центрального замка, которое находится за электронным блоком управления (ЭБУ), со стороны пассажира на центральной консоли.

F19 — резерв .

F20 (30 А) — вентилятор кондиционера .

F21 (30 А) — противотуманные фары .
Если перестали гореть «противотуманки», проверьте предохранитель, контакты его гнезда, исправность ламп в фарах, кнопку включения в салоне, проводку, реле D и его контакты.

Реле в монтажном блоке салона

А — реле прерывателя указателей поворота, сигнализация .
См. информацию о F8.

B — высокая скорость вентилятора охлаждения радиатора .
См. информацию о F14.

С — топливный насос .
См. информацию о F7.

D — противотуманные фары .
См. информацию о F21.

E — максимальная скорость вентилятора кондиционера .

F — стеклоочиститель, прерывистый режим .

G — реле таймера обогрева заднего стекла с автоотключением .
См. информацию о F18.

H — фары ближнего света (при включенном дальнем свете) .
См. информацию о F5, F6.
В новых моделях после 2008 года это реле при включении дальнего света не выключает ближний и включает дальний свет.

И — звуковой сигнал .
См. информацию о F14.

J — компрессор кондиционера .
См. информацию о F11.

K — низкая скорость вентилятора охлаждения радиатора .

L-фары .

М — наружное освещение .

N-зуммер .

Схемы подключения

С помощью следующей схемы подключения можно определить расположение разъемов и контактов на массу, которые могут вызывать перебои в работе устройств при их ослаблении.

Электрические разъемы желтого цвета и начинаются с буквы X.
Провод заземления, контакты заземления корпуса отмечены синими точками, пронумерованы.

Контакты заземления

1 — в центральной части рулевой колонки
2 — возле аккумулятора
3 — не используется
4 — на верхней части блока цилиндров
5 — в багажнике
6 — под сиденьем водителя
Б — непосредственный контакт корпуса агрегата с кузовом автомобиля.

Nexia FAQ — Biamp Cornerstone

1. Последнее обновление

2. Сохранить как PDF

Вопросы по настройке и установке

Что нужно для настройки нескольких устройств Nexia в сети?

Что нужно для настройки одной Nexia?

Каковы ограничения по расстоянию для Ethernet-кабелей Cat5?

Какой тип кабеля необходим для подключения ПК напрямую к устройству Nexia?

Какой тип кабеля необходим для соединения ПК и Nexia в сетевой системе?

Сколько устройств Nexia можно объединить в сеть?

Вопросы о сети

Как установить IP-адрес на моем ПК?

Как установить IP-адрес на устройстве Nexia?

Могут ли устройства в моей системе иметь одинаковый IP-адрес?

Можно ли управлять и контролировать несколько отдельных систем Nexia из одного места?

Должна ли Nexia находиться в сети с подсетью 192. 168.1?

Я потерял/не знаю IP-адрес своей Nexia. Как мне его получить?

Как узнать MAC-адрес моей Nexia?

Рекомендует ли Biamp определенные коммутаторы Ethernet для использования с Nexia?

Вопросы об использовании Nexia

Какой задержки можно ожидать от Nexia?

Могу ли я вносить изменения в раскладку Nexia в режиме реального времени?

Какова самая большая матрица, которую можно создать с помощью системы Nexia?

Как посмотреть, какому устройству Nexia назначены мои блоки DSP?

Могу ли я подключить систему Nexia и управлять ею, если у меня нет исходного файла макета?

Как работают пароли?

Как лучше всего создать минус микса при использовании автоматического микшера для телеконференции?

Что такое прямые выходы автоматического микшера?

Что такое микс минус объединитель?

Можно ли при использовании объединителя микс-минус установить максимальное количество открытых микрофонов?

Могу ли я изменить порог канала на автомикшере?

Как автоматически приглушать музыку при появлении страницы?

Что такое пользовательский блок?

Какая максимальная задержка звука может быть у устройства Nexia?

Есть ли у Nexia блок DSP кодека объемного звука?

Что такое идентификатор экземпляра?

Как узнать идентификатор экземпляра блока DSP?

Если Nexia отключится во время передачи, будет ли звук остановлен при включении питания?

Когда я обновляю программное обеспечение Nexia, мне также нужно обновлять прошивку?

Как обновить прошивку на Nexia?

Что находится в файле CSN и почему эту информацию нельзя сохранить в файле NEX?

Контрольные вопросы

Какие варианты управления существуют для Nexia?

Можно ли настроить Nexia на вывод данных через последовательный порт во время определенных событий?

Можно ли использовать шестнадцатеричное представление в блоке командной строки?

Могу ли я использовать блоки командной строки для управления другим оборудованием, таким как камера или проектор?

Когда я отправляю несколько строк быстрых последовательных данных, иногда возникают ошибки. Что мне нужно сделать?

На какой скорости передачи данных работает последовательный порт Nexia?

Советы по устранению неполадок

Я установил свой IP-адрес, но по-прежнему не могу подключиться к Nexia.

Я подтвердил свой IP-адрес, но по-прежнему не могу подключиться.

Почему мои настройки меняются каждый раз, когда я включаю свою систему Nexia?

Как запустить командную строку?

Каковы настройки последовательной связи Nexia по умолчанию?

Что нужно для подключения к Nexia через последовательный порт?

Как подключиться к Nexia с помощью HyperTerminal?

Как подключиться к Nexia через Telnet?

RCB (шина дистанционного управления) Вопросы

Сколько устройств RCB (шина дистанционного управления) можно подключить к Nexia?

Нужно ли предоставлять локальный источник питания для удаленного устройства?

Какой кабель мне нужен для подключения устройств RCB?

Как запрограммировать устройства RCB?

Как настроить Select 8 для вызова пресетов?

Что делать, если я хочу иметь две или более групп взаимоисключающих пресетов?

Могу ли я использовать S8 для приглушения или отключения звука канала?

NexLink

Что такое NexLink?

Сколько каналов можно передавать между устройствами?

Сколько устройств Nexia можно соединить вместе с помощью NexLink?

Какой длины может быть кабель между блоками?

Какой тип кабеля и разъема необходим?

Нужен ли перекрестный кабель?

NexLink похож на CobraNet?

Могу ли я передавать цифровое аудио по моей сети управления? Или наоборот?

Могу ли я передать соединение NexLink через сетевой коммутатор?

Как использовать NexLink в моем макете?

1. Наверх

• Была ли эта статья полезной?

1. Тип изделия

   Артикул

   Стадия

   Финал

2. Теги

   1. Часто задаваемые вопросы

Устранение неполадок термостата: решения распространенных проблем

Без термостата ваша система ОВКВ не смогла бы функционировать. Думайте о своем термостате как о менеджере ваших систем отопления и охлаждения. Когда вы решите, что хотите повысить или понизить температуру в вашем доме, термостат отвечает за передачу этого сообщения и активацию правильных систем HVAC для выполнения задачи. По сути, ваш термостат сообщает другим компонентам вашей системы HVAC, что делать.

Это означает, что правильная работа вашего термостата имеет большое значение. Но если вы окажетесь в ситуации, когда ваш термостат не работает, не паникуйте! Мы собрали список наиболее распространенных проблем с термостатом, а также способы их устранения, чтобы вы могли легко вернуть свой термостат — и остальную часть вашей системы HVAC — в нужное русло.

Не работает термостат? Вот что вы можете сделать

Несмотря на то, что с вашим термостатом и регуляторами температуры может возникнуть ряд распространенных проблем, обычно существует широкий спектр решений по устранению неполадок термостата, которые вы можете попробовать самостоятельно. Итак, если вы обнаружите, что ваш термостат сталкивается с одной из этих распространенных проблем, вот что вы можете сделать, чтобы безопасно попытаться решить эту проблему. Если эти решения не работают или вам неудобно пробовать их самостоятельно, обратитесь за помощью к специалисту по ОВКВ.

Термостат не включается

Если вы столкнулись с пустым экраном на вашем термостате, когда вы идете изменить температуру, что-то заставляет термостат не включаться. Это в конечном итоге заставит вас дрожать или потеть в своем доме, что не является идеальным.

Советы по устранению неполадок

Наиболее вероятная причина того, что ваш термостат не включается, относительно проста: разряженные батареи. Решение столь же простое: попробуйте заменить батарейки, чтобы посмотреть, снова ли включается термостат. Если замена батареек не помогает, проблема может заключаться в основном источнике питания в вашем доме. Если вы можете безопасно добраться до автоматического выключателя, попробуйте включить и выключить его, чтобы термостат снова заработал. Если проблема не в батареях и не в прерывателе, вызовите специалиста по HVAC для устранения неполадок в вашей системе.

Система вентиляции и кондиционирования внезапно не работает

Как мы упоминали ранее, термостат является своего рода боссом вашей системы HVAC. Поэтому, если ваша система HVAC внезапно перестала работать, причиной может быть термостат, который неправильно передает сообщения об изменении температуры в систему. Проблемы с системой HVAC могут быть немного сложнее и сложнее, чем некоторые сбои термостата, но устранение неполадок термостата всегда является хорошим началом, когда в вашей системе возникла проблема.

Советы по устранению неполадок

Если ваша система ОВКВ внезапно перестала работать, проверьте основной источник питания в вашем доме на наличие перегоревшего предохранителя. Включите и выключите автоматический выключатель, чтобы увидеть, перезагрузит ли он вашу систему и устранит ли проблему. Если неисправность не в поломке, лучше обратиться к специалисту. Ваша система HVAC может внезапно перестать работать из-за неисправной детали в системе или сложной проблемы с электричеством, особенно если у вас есть высокоэффективная система, подключенная к вашему интеллектуальному термостату. Профессиональный технический специалист сможет диагностировать проблему и предоставить вам дальнейшие рекомендации по устранению неполадок в вашей системе.

Температура в помещении не соответствует настройкам термостата

Программируемые термостаты — это большой шаг вперед в технологии ОВКВ, поскольку они позволяют настроить устройство в соответствии с вашими собственными уникальными потребностями в температуре, а затем позволить термостату выполнять настоящую тяжелую работу, пока вы просто настраиваете его по мере необходимости. Эта технология может столкнуться с проблемой, когда комнатная температура не соответствует запрограммированным настройкам термостата.

Советы по устранению неполадок

Одной из распространенных причин этой проблемы является грязный термостат, который не может должным образом регулировать температуру в вашем доме. Попробуйте аккуратно снять крышку термостата и слегка почистить ее тканью, чтобы избавиться от пыли или грязи, скрывающихся под ней. В качестве альтернативы проблема может быть связана с пылью и грязью в вашей реальной системе HVAC. В этом случае попробуйте заменить воздушные фильтры в ваших системах отопления, вентиляции и кондиционирования воздуха. После выполнения обеих этих функций очистки отрегулируйте термостат и посмотрите, сохраняется ли проблема.

Кроме того, вы можете выполнить простую калибровку термостата с помощью бытового термометра. Просто прикрепите термометр к стене рядом с термостатом, подождите 15 минут и проверьте, показывают ли они одинаковую температуру. Если термометр показывает другую температуру, чем термостат, проблема, скорее всего, связана с дисплеем термостата. В этом случае или если предыдущее решение по очистке не устранило проблему, обратитесь к специалисту по ОВКВ.

Система HVAC работает с короткими циклами или постоянно работает

Приобретение умного термостата может сэкономить вам деньги во многих отношениях. Например, интеллектуальные термостаты отслеживают и контролируют использование вашей системы HVAC и программируют систему на работу только тогда, когда вам это нужно. Это в конечном итоге останавливает работу вашей системы HVAC слишком часто, что, в свою очередь, может помочь снизить ваши счета за коммунальные услуги. Но проблема может возникнуть, если ваша система HVAC работает с короткими циклами или постоянно. Подобно ситуациям, когда ваша система HVAC может внезапно перестать работать, термостат или более серьезная проблема системы HVAC могут привести к тому, что ваша система будет работать непрерывно.

Советы по устранению неполадок

Если вы обнаружите, что ваша система работает постоянно или с коротким циклом, первое, что вы должны сделать, это выполнить некоторые советы по устранению неполадок термостата, которые мы уже обсуждали, такие как замена батарей, проверка автоматического выключателя и очистка от пыли. Если вы делаете все это, но ваша система по-прежнему не работает должным образом, вероятно, вы можете исключить термостат как основную причину проблемы. Вместо этого проблема, вероятно, является результатом неправильного размера или типа системы HVAC для ваших температурных потребностей и дома. В этом случае вызовите специалиста по ОВКВ, чтобы определить, нужен ли вам ремонт или замена системы.

Термостат не дает изменить температуру

После трудного выбора температуры, которую нужно установить на термостате, вас может раздражать, если ваш термостат фактически не позволяет запрограммировать температуру по вашему выбору. Если каждый раз, когда вы нажимаете элементы управления на термостате, вы сталкиваетесь с неизменяющимся экраном, попробуйте эти советы по устранению неполадок, чтобы решить проблему.

Советы по устранению неполадок

Одна из причин, по которой ваш термостат не позволяет вам изменять температуру, заключается в том, что он заблокирован. Чтобы разблокировать термостат Trane, одновременно нажмите клавиши «плюс» («+») и «минус» («-») в течение трех-четырех секунд, затем снова попробуйте отрегулировать температуру. Если это не сработает, попробуйте сбросить настройки термостата с помощью кнопки сброса, заменить батарейки или очистить внутреннюю часть от пыли и грязи. Если температура все еще держится, возможно, виновата проблема с электричеством или дисплеем. Свяжитесь со специалистом по HVAC для получения дополнительной помощи.

Признаки неисправности термостата: как понять, что вам нужна замена

Если с вашим термостатом возникли проблемы, и ни один из советов по устранению неполадок, упомянутых выше, не помог решить проблему, это хороший признак того, что в вашем будущем появится новый термостат. Вот несколько других признаков, которые указывают на то, что вам может потребоваться замена термостата:

• Вашему термостату более 15 лет.
• Проблема с термостатом вызвана неисправностью электрических элементов управления или проводки.
• Ваш термостат часто показывает неверную комнатную температуру.
• Ваш термостат часто зависает на одной температуре.
• Ваши счета за электроэнергию необъяснимо высоки.
• Ваш термостат издает странные звуки.
• Ваш термостат не запоминает запрограммированные вами настройки температуры.

Когда вызывать мастера для ремонта термостата

Если вы испробовали все наши советы по устранению неполадок безрезультатно, пока не бегите в магазин за новым термостатом. Вместо этого вызовите специалиста по HVAC, который поможет вам определить, необходима ли замена или можно ли спасти и отремонтировать ваш термостат. Пришло время обратиться к профессионалу, если вы выполнили все основные шаги по устранению неполадок, такие как замена батарей термостата, разблокировка, сброс и очистка термостата, а также проверка источника питания вашего дома. Домовладельцы никогда не должны пытаться устранять проблемы с электричеством или ремонтировать неисправную часть системы HVAC самостоятельно. Оставьте это профессионалам. Они восстановят работоспособность вашего термостата!

Советы по обслуживанию

Исправная система HVAC может служить дольше и экономить деньги. Поддерживайте свою систему с помощью этих советов.

Получить советы

Руководство пользователя

Узнайте больше о своем продукте, например о его технических характеристиках и инновационных технологиях.

Найдите свое руководство

Гарантия и регистрация

После получения новой системы не забудьте защитить ее гарантией.

Защитите свою систему

Не работают поворотники и мигалки на Nexia. Не работает аварийка на Daewoo Nexia

13.7.1. Передние и задние указатели поворотов

13.7.2. Повторители боковых указателей поворота

При нажатии красного выключателя аварийной сигнализации при выключенном зажигании все четыре указателя поворота и прозрачная кнопка самого выключателя будут мигать в едином ритме.

Для проверки указателей поворота необходимо включить зажигание и выключить аварийную сигнализацию, так как они перекрывают указатели поворотов. Когда рычаг рулевой колонки перемещается в соответствующее положение, указатели поворота с одной стороны и зеленая контрольная лампа на комбинации приборов должны начать загораться через равные промежутки времени. Работа сигнализатора организована таким образом, что по установленным нормам тревожная сигнализация работает даже при выключенном зажигании — напряжение на выключатель подается непосредственно от аккумуляторной батареи. Электропитание указателей поворотов осуществляется только при включенном зажигании, через установленный предохранитель. В случае сбоя системы могут быть полезны следующие рекомендации:

Если контрольная лампа перестает работать в штатном режиме или мигает, как правило, неисправна одна из системных ламп;

Если лампы перестали мигать и горят постоянно, реле прибора неисправно;

Если лампы мигают быстрее или медленнее, а проводка, в том числе и провод массы, не повреждена, реле подлежит замене;

Если указатели поворотов не работают при включении, но начинают действовать при включении сигнализации, перегорел предохранитель, неисправен переключатель поворотников или его проводка;

Если не работают ни указатели поворота, ни сигнализация, то неисправно реле. Помимо контрольной лампы, которая мигает в одном ритме с контрольными лампами, система активируется еще и акустическим сигналом – щелчками, издаваемыми реле на панели приборов. При его неисправности приходится разбирать приборную панель, что достаточно трудоемко.

Автолюбители часто сталкиваются с такой проблемой, как сломанный поворотник, но не все из них знают, как быстро устранить проблему. При такой поломке очень опасно продолжать движение. Лучше остановиться и попытаться решить проблему.

Виды проблем и методы устранения

Указатель поворота работает правильно при соблюдении следующих показателей:

• наличие включенного зажигания обеспечивает рабочий режим;
• перемещение подрулевого переключателя вверх-вниз должно сопровождаться включением указателя поворота с соответствующей стороны;
• сигнализатор поворота должен мигать с частотой 60 циклов в минуту.

Любое другое поведение указателя поворота указывает на проблему. Наиболее распространенными причинами неисправностей являются:

Немигающий указатель поворота. Задача требует знакомства с основным принципом работы реле: проходящий через лампы ток приводит к нагреву измерительного резистора — элемента, определяющего необходимость включения той или иной лампы. Поэтому сопротивление лампы, отличное от номинального, изменяет время включения поворотника: он начинает мигать. В этой ситуации рекомендуется слегка постучать по реле (это помогает при слабом контакте или попадании влаги). Если вы заменили реле, а поворотник не моргает, а горит постоянно, то слабый контакт с блоком предохранителей. Также может помочь замена предохранителя с значением сопротивления, не соответствующим номинальному.

Прекращение работы одного поворотника несовместимо с неисправностью реле (сбои такого плана вызывают сбой в работе обоих поворотников). Один из поворотников может выйти из строя из-за перегоревшей лампочки (самый простой вариант) или нарушения проводки или патрона. Новая лапа должна не только входить в гнездо поворотника, но и соответствовать мощности, указанной на плафоне. Если после замены лампочки не начинает работать поворотник, нужно обратить внимание на патрон. Если на нем есть следы окисления, то их следует удалить. Для этого хорошо подойдет наждачная бумага или напильник. А если лампочка слишком плотно прилегает к контактам, то нужно их подогнуть тонкогубцами. Делать это нужно максимально аккуратно, не допуская замыкания контактов, что может привести к другой проблеме — поворотники работают в шахматном порядке. Нормальное состояние картриджа означает, что причина неисправности кроется в проводке. Для начала нужно убедиться, что провод надежно подключен к розетке. При этом недопустимо замкнутое состояние проводов между собой или замыкание «массы» на металлический корпус автомобиля. В этом случае необходимо заменить провода или хотя бы изолировать их.
Если при этом еще и мигалки не работают, то реле однозначно нужно менять — оно неисправно.

Сбой в автоматическом отключении можно исправить только одним способом — заменой выключателя. В случае такой поломки лучше обратиться за помощью к специалисту.

Также сам переключатель может быть причиной неработающего поворотника. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если есть неприятность в виде не включающейся сигнализации при наличии нормально работающих поворотников, то нужно просто заменить кнопку, отвечающую за включение аварийки.

Слишком частое мигание поворотника — верный признак того, что перегорела одна из лампочек, либо окислилась фишка в заднем фонаре или дорожка в монтажном блоке.

Тусклый свет указателя поворота является сигналом к ​​проверке соответствия модели и мощности. Если все в порядке, то исправить ситуацию может очистка контактов лампочек.

Реле поворотников, издающее щелчки, тоже не норма. Неисправность таит в себе монтажный блок, а точнее контакты реле. Звуки, похожие на щелкающие звуки, могут возникать, если контакт окислен или слишком туго затянут. К этому же приводит неисправное реле. Устранить проблему можно, зачистив контакты или установив новое реле.

Не работающий указатель поворота на одной из сторон, либо спереди, либо сзади, либо в повторителе, свидетельствует о том, что сломался подрулевой переключатель, нет с ним контакта, или что то самое реле вышел из строя.

Цепь указателя поворота защищена 8-амперным предохранителем, расположенным в монтажном блоке. В случае поломки перестанут работать повороты как с левой, так и с правой стороны автомобиля.

Система световой сигнализации обеспечивает безопасность движения, поэтому водитель всегда должен иметь при себе лампочки как минимум требуемой мощности.

Видео

Как диагностировать неисправные поворотники смотрите ниже:

Ни один из водителей не застрахован на 100% от попадания в дорожную ситуацию, когда нужно включить сигнализацию, а если она не срабатывает, то у вас поставить знак аварийной остановки. Но современным автовладельцам, в том числе Daewoo Nexia, приятнее пользоваться аварийной сигнализацией, нажимаешь кнопку и твоя машина уже отмечена на проезжей части. Поэтому водители обычно следят за тем, чтобы он был в рабочем состоянии.

А где искать неисправность, если сигнализация вдруг вышла из строя? Как всегда, начинают с проверки предохранителя, который находится в монтажном блоке. Этот блок на Daewoo Nexia находится в левой части передней панели. К сожалению, на всех схемах, выложенных в Интернете, указано, что за «аварийку» отвечает предохранитель F8, но автовладельцы, столкнувшиеся с этой проблемой, утверждают, что эта электрическая цепь, как и цепь часов, Лампа плафона и освещение багажника защищены 20-амперным желтым предохранителем F15.

В монтажных блоках (до 2008 года N100, а с 2008 года стали ставить N150) Daewoo Nexia, есть одна болячка, со временем ослабевают контакты куда вставляются предохранители, что приводит к сбоям в работе защищаемых электроцепей этим. Поэтому при проверке предохранителя F15 необходимо обязательно достать его, осмотреть визуально на предмет перегорания, подтянуть контакты в местах его вставки и, если он исправен, поставить обратно. Затем проверьте работу сигнализации.

Целостность предохранителя F15 проверять включением плафона в салоне не корректно, так как при слабых контактах он может пропускать небольшой ток, а при включении аварийки ток около 7 А требуется ампер, который не проходит через такое слабое соединение. Иногда предохранитель перегорает так, что визуально его не видно, и чтобы убедиться в исправности F15, его нужно прозвонить.

Мигание ламп указателей поворотов, которые не должны перегорать, при включении сигнализации обеспечивается реле, расположенным в монтажном блоке слева вверху (на схемах обозначено буквой А) . Если она выйдет из строя, то ее щелчков водитель не услышит после нажатия кнопки аварийки. А если реле и предохранитель исправны, то придется проверить проводку, начиная с вывода 30 замка зажигания. Да и сама кнопка включения может прийти в негодность.

Nexia Один из самых распространенных и доступных автомобилей Daewoo. Неплохие для автомобиля такого класса динамические качества, простота обслуживания и сравнительно невысокая цена на новые и подержанные модели сделали свое дело. Сейчас их много на дорогах. Нексии используются в основном в качестве такси, а также в качестве арендованных и личных автомобилей.

Узбекская сборка электродеталей во многих моделях не так надежна, как хотелось бы. Часто выходят из строя многие устройства, в частности предохранители и реле Daewoo Nexiaа, а контактная группа в замке зажигания – это «больное место» автомобиля.

Если электроприбор вышел из строя, в первую очередь проверьте его предохранитель. Недостаточно визуально осмотреть его, щель может быть не видна глазу. Хорошо, если под рукой есть тестер. Если нет тестера, вместо проверки предохранителя можно сразу заменить его на заведомо исправный. Поэтому всегда носите с собой комплект новых резервных предохранителей. Это сэкономит ваши нервы и время во многих случаях.

Обнаружив перегоревший предохранитель, не спешите его менять. В противном случае новый предохранитель также может быть поврежден. Поймите, из-за чего он сгорел. Убедитесь в отсутствии короткого замыкания цепи, которую он защищает, а также в целостности всех проводов. Бывает, что один из проводов перегибается или пережимается и начинает при случае замыкаться на кузов автомобиля.

Всегда старайтесь доводить работу с электриком до конца, проверяйте как можно больше причин неисправности, иначе любое короткое замыкание может стать причиной пожара или аварии. Если у вас есть схема автомобиля, используйте ее, если можете. Если нет опыта ремонта и знаний, лучше обратиться в автосервис к любому электрику.

В моделях Daewoo Nexia до 2008 года монтажный блок имел обозначение N100, в моделях после 2008 года — N150. Нумерация и назначение блоков предохранителей и реле Daewoo Nexia одинаковы.

Блок крепления салона

Блок крепления в салоне Нексии находится слева от руля в нижней части приборной панели, под кнопками открытия багажника и бензобака. Чтобы добраться до него, нужно открыть крышку. Предохранители и реле на нем расположены с двух сторон — на лицевой стороне, обращенной к водителю, и на нижней стороне, обращенной к педалям. Чтобы поменять реле и один из двух передних предохранителей на нижней стороне, может понадобиться снять весь монтажный блок или повернуть его.

Предохранители в монтажном блоке салона

F1 (10 А) — электронный блок управления двигателем (ЭБУ) .

F2 (10 А) — габаритные огни .
Если у вас не работают габариты, проверьте ручку переключателя света и поворотников, она могла выйти из строя или повредиться контакты/провода у ее основания. Цена нового выключателя света около 700-1000 рублей. Также проверьте контакты этого предохранителя, бывает что перегорели, зачистите их и добейтесь хорошего контакта предохранителя в розетке. Причина может быть и в реле М и его контактах. Также возможно, что перегорели дорожки в монтажном блоке.

Если предохранитель перегорает очень часто, значит где-то короткое замыкание. Проверьте разъемы в каждой фаре, а также провода, особенно те, что идут в жгутах по днищу автомобиля. Они могут быть переданы или отрезаны. Общая схема подключения и разъемы в конце этой статьи. Не забудьте проверить и сами лампочки габаритного света, бывает, что перегорают все одновременно или одна за другой.

F3 — резерв .

F4 (20 А) — фары дальнего света .
Для включения дальнего света необходимо переместить левую ручку под рулем в более дальнее от себя положение. Чтобы моргнуть, потяните.
Если у вас не работает дальний свет, проверьте исправность ламп (могли перегореть сразу обе), исправность реле L, H и их контактов, контакты в гнезде предохранителя. Подрулевой переключатель также может быть одной из причин. Если вышесказанное верно, скорее всего дело в проводке или контактах в разъёмах фары.

F5 (10 А) — ближний свет, электрокорректор левой фары .
F6 (10 А) — ближний свет, электрокорректор правой фары .
Если дальний свет работает, а ближний нет, скорее всего дело в подрулевом переключателе света, проверьте его контакты и провода, прочность разъемов. Можно снять переключатель, аккуратно разобрать его и проверить пластины на предмет короткого замыкания, а также пластиковый переключатель, надежно ли он размыкает контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают оба ближнего света, а также контакты в разъёмах и проводах. Причина отсутствия света может быть в контактной группе замка зажигания. Если вы не разбираетесь в электрике, то лучше обратиться в сервис.

F7 (30 А) — топливный насос, топливные форсунки .

Если перестал работать топливный насос, проверьте контакты в гнезде предохранителя, а также реле С и его контакты. Если они окислились или есть следы подгорания, замените реле. Может отсутствовать контакт в замке зажигания или контактной группе. Если есть перебои в работе бензонасоса, двигатель заводится, то нет, скорее всего реле, а возможно дело в топливном фильтре, который нужно заменить.

При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сам насос. Проверить можно, подав на него напряжение 12 В напрямую, либо подключив шланг, опущенный в емкость, вместо топливопровода.

Топливный насос также может не работать из-за проводки в кабине внизу слева от водителя, возле левого переднего крыла. Чтобы добраться до проводов, нужно снять накладку слева от педали сцепления. Увидев блок разъемов, проверьте все провода и соединения, идущие от него. Желто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Также проверьте, чтобы провода не были перебиты возможными саморезами, вкрученными в корпус.

Если ничего из описанного не помогает и в контактной группе замка зажигания установлено разгрузочное реле, проверьте его и при необходимости замените.

F8 (20 А) — поворотники, сигнализация, стоп-сигналы .
Если перестали работать указатели поворотов, в первую очередь проверьте этот предохранитель и реле-прерыватель А, а также его контакты. Если поворотники работают с перебоями, дело скорее всего в том же реле А, в проводке или в коротком замыкании в разъемах поворотников. Если при включении указателей поворотов не работают ни поворотники, ни контрольные лампы на приборной панели, скорее всего, дело в подрулевом переключателе, его контактах или реле.

Если «аварийка» не срабатывает, скорее всего дело еще и в реле, в самой кнопке и ее контактах или проводке от кнопки до предохранителя/реле.
Не забудьте также проверить сами лампочки поворотников.

F9 (30 А) — стеклоочиститель, шайба .

Если «дворники» не работают, смотри реле F и его контакты. Проверить, исправен ли сам мотор-редуктор, подав на него напряжение 12 В, туго ли затянуты гайки на валах держателей стеклоочистителей, исправен ли трапецеидальный механизм. Проверьте исправность правого подрулевого переключателя, контактов и проводов в его разъеме. Еще одной причиной некорректной работы мотора очистителя может быть плохой контакт с массой. Попробуйте напрямую соединить провод между кузовом автомобиля и корпусом мотора и проверить его работу.

При низкой температуре наружного воздуха проверьте, не замерз ли механизм стеклоочистителя, особенно валы с гайками, при необходимости очистите его ото льда и влаги.

F10 (10 А) — электропривод замка крышки бензобака .

F11 (10 А) — реле компрессора кондиционера .
Для исправной работы кондиционера после зимы, зимой рекомендуется время от времени включать его в теплом месте (гараж, бокс, автомойка) для смазки уплотнительных соединений. В противном случае их придется менять весной. При низких температурах из-за отсутствия давления кондиционер не включится.
Если перестал работать кондиционер, проверьте помимо этого предохранителя еще и реле J. Возможно, в системе закончился фреон. Проверить можно, открутив крышку сбоку ресивера, расположенную возле аккумулятора. При нажатии на вентиль фреон должен с шипением выйти из отверстия, значит давление и газ есть.

Если давления нет, проверьте датчик давления, установленный на трубке рядом с воздушным фильтром. При замыкании контактов в двухконтактном разъеме датчика давления кондиционер должен включиться. Заполните систему фреоном, предварительно проверив систему на герметичность. Возможны утечки в соединениях, трубках и радиаторе кондиционера.

Дело может быть и в муфте, которая при включении кондиционера должна двигаться (будет слышен щелчок), если не работает, проверьте ее разъем, также можно проверить, подав напряжение 12 В к нему, доступ к контактам только снизу, удобнее всего добираться из смотровой ямы. Также может быть неисправен компрессор или может порваться его ремень, проверьте наличие целого и натянутого нижнего ремня (под верхним ремнем генератора) в передней части двигателя.

Если воздух из системы кондиционирования поступает в салон плохо или недостаточно холодный, проверьте салонный фильтр и замените его. Испаритель также может быть засорен, проверьте и очистите его.

F12 (30 А) — низкая скорость вентилятора охлаждения радиатора .
Если вентилятор работает только на высоких оборотах, проверьте этот предохранитель, контакты в его гнезде и реле В и К.

F13 (20 А) — приборная панель, часы, прикуриватель, зуммер, фонари заднего хода, генератор, обогрев зад. окно.

F14 (30 А) — звуковой сигнал, высокая скорость вентилятора охлаждения радиатора .

Если звуковой сигнал не работает, проверьте предохранитель и контакты в его гнезде, а также реле I. Если частота сигнала изменилась или сигнал пропал вовсе, скорее всего, дело в проводке к одному из звуковых сигналов . 2 сигнала — 2 тона. Проверьте контакты и провода на рогах, сняв решетку радиатора, они обычно гниют от влаги. Также проверьте подрулевой контакт кнопки звукового сигнала и его механизм.

Если при высоких температурах перестает включаться вентилятор радиатора, проверьте исправность реле В, Е, К и их контактов. Проверьте датчик вентилятора, отсоедините от него контакты и замкните их, вентилятор должен включиться. Либо подать напряжение 12 В напрямую на разъем вентилятора, тем самым проверив исправность его электродвигателя, проверить этот разъем на предмет подключения проводов к вентилятору на предмет окисления контактов.

Если двигатель вентилятора работает, это может быть предохранитель и реле, проводка, термостат и датчик температуры охлаждающей жидкости. Если проверить проводку, от датчика температуры до ЭБУ, от ЭБУ до реле.

F15 (20 А) — свет в салоне, свет в багажнике, электроантенна .
Если не работает свет в плафоне возле зеркала заднего вида только в положении «Авто», проверьте концевые выключатели в дверях и проводке, а также сам переключатель режимов освещения. Проводка от концевиков проложена в пороге водительской двери или под сиденьем водителя, проверьте целостность всех проводов.

Если свет не работает ни в одном из режимов, проверьте исправность светильника и выключателя в плафоне.
Если не работает свет в багажнике, проверьте лампу с левой стороны багажника, контакты света и проводку.

F16 (30 А) — электрические стеклоподъемники .

Если у вас перестали работать окна, скорее всего, дело в проводке. Проверьте провода, идущие к дверям, не оборваны ли они в местах сгибов (в гофрированных резинках), стандартная болезнь многих моделей Nexia. Также проверьте работу моторов, подав на них напряжение 12 В и состояние щеток в них. Если не работает один стеклоподъемник, дело также может быть в проводке двери или в кнопке управления стеклоподъемником, проверьте ее контакты и исправность.

Также проверьте сам механизм в двери на наличие дефектов и заеданий, состояние шестерни и троса. Причина может быть в блоке управления стеклоподъемниками со стороны водителя. Проверьте его на короткое замыкание.
Если стекло начинает коробиться, из-за чего стеклоподъемник не справляется с этим, попробуйте полностью опустить стекло и смазать уплотнительные резиновые полоски жидкостью WD-40 или силиконом.

F17 (10 А) — питание магнитолы от замка зажигания .

Обычно магнитола подключена таким образом, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения в контактной группе замка зажигания и подключите ее к постоянному питанию 12 В через предохранитель. Если магнитола перестала работать, проверьте замок зажигания, контакты в нем, контактную группу и проводку.

F18 (30 А) — питание магнитолы от аккумулятора, обогрев заднего стекла, электрозамок багажника, центральный замок.

Обогрев заднего стекла в Нексии автоматически отключается. Если он у вас не работает, проверьте этот предохранитель, F13 и контакты в своих гнездах, а также реле G и его контакты. Реле таймера обогрева можно установить не в монтажный блок, а под приборную панель, чуть выше педального узла. Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки к заднему стеклу, она могла передаваться на днище автомобиля. Проверьте клеммы нагревательных элементов задних стоек по краям стекла и отсутствие оборванной резьбы на стекле. Если найдете обрыв, заклейте его специальным клеем, содержащим металл.

Если не работает центральный замок и не закрывается какая-то дверь, снимите с нее кожух и проверьте правильность работы привода замка и исправность тяги. Если замок 5-контактный, проверьте исправность всех его контактов и проводки. Также проверьте провода в гофре на сгибе при открытии двери. Дело может быть и в реле центрального замка, которое находится за электронным блоком управления (ЭБУ), со стороны пассажира на центральной консоли.

F19 — резерв .

F20 (30 А) — вентилятор кондиционера .

F21 (30 А) — противотуманные фары .
Если перестали гореть «противотуманки», проверьте предохранитель, контакты его гнезда, исправность ламп в фарах, кнопку включения в салоне, проводку, реле D и его контакты.

Реле в монтажном блоке салона

А — реле прерывателя указателей поворота, сигнализация .
См. информацию о F8.

B — высокая скорость вентилятора охлаждения радиатора .
См. информацию о F14.

С — топливный насос .
См. информацию о F7.

D — противотуманные фары .
См. информацию о F21.

E — максимальная скорость вентилятора кондиционера .

F — стеклоочиститель, прерывистый режим .

G — реле-таймер обогрева заднего стекла с автоотключением .
См. информацию о F18.

H — фары ближнего света (при включенном дальнем свете) .
См. информацию о F5, F6.
В новых моделях после 2008 года это реле при включении дальнего света не выключает ближний и включает дальний свет.

И — звуковой сигнал .
См. информацию о F14.

J — компрессор кондиционера .
См. информацию о F11.

K — низкая скорость вентилятора охлаждения радиатора .

L-фары .

М — наружное освещение .

N-зуммер .

Схемы подключения

С помощью следующей схемы подключения можно определить расположение разъемов и контактов на массу, которые могут вызывать перебои в работе устройств при их ослаблении.
