Нет искры ваз 2107: Если нет искры на ВАЗ 2107 карбюратор
Почему Ваз 2107 дергается — разбираемся в работе трамблера
Содержание
- Почему Ваз – 2107 дергается- разбираемся в работе «трамблера»
- Основные узлы трамблера и описание его работы
- Устройство
- Работа
- Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106
- Подготовка
- Установка
- Проверка угла опережения зажигания двигателя
Отсутствие искры на свечах зажигания – одна из двух базовых неисправностей, чаще всего встречающихся на автомобилях (вторая – нет подачи топлива в двигатель). Исчезновение искры или слабая искра на свечах зажигания свидетельствуют о проблемах в системе зажигания.

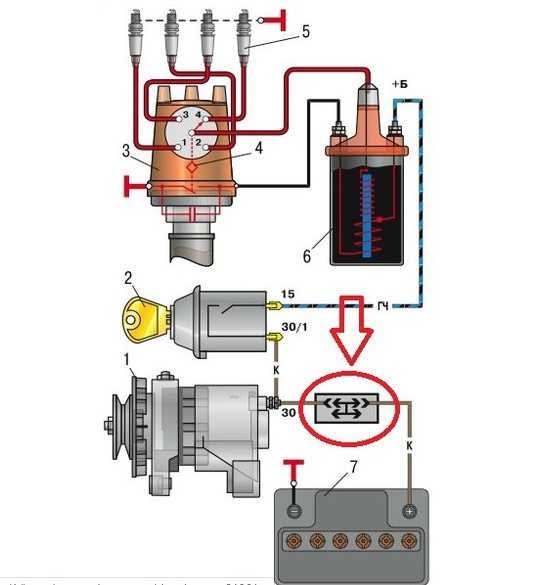

Либо в цепи высокого напряжения, либо низкого. При этом двигатель автомобиля не запустится вовсе (как холодный, так и горячий), или будет запускаться и глохнуть (если искра есть, но слабая). Рассмотрим основные причины пропажи искры на карбюраторных двигателях автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 с контактной и бесконтакной системами зажигания.
После чего снимаем центральный высоковольтный провод, вставляем в его наконечник исправную свечу и кладем ее на двигатель (чтобы был контакт с «массой»). Пока помощник крутит двигатель стартером нужно визуально убедиться в отсутствии, либо наличии искры на свече зажигания.
Искра появилась – неисправны сами свечи, высоковольтные провода или распределитель зажигания в трамблере. Искры как не было, так и нет – проблемы с коммутатором, датчиком Холла, катушкой зажигания.
Пропала искра, причины для бесконтактной системы зажигания:
- Отказала катушка зажигания.

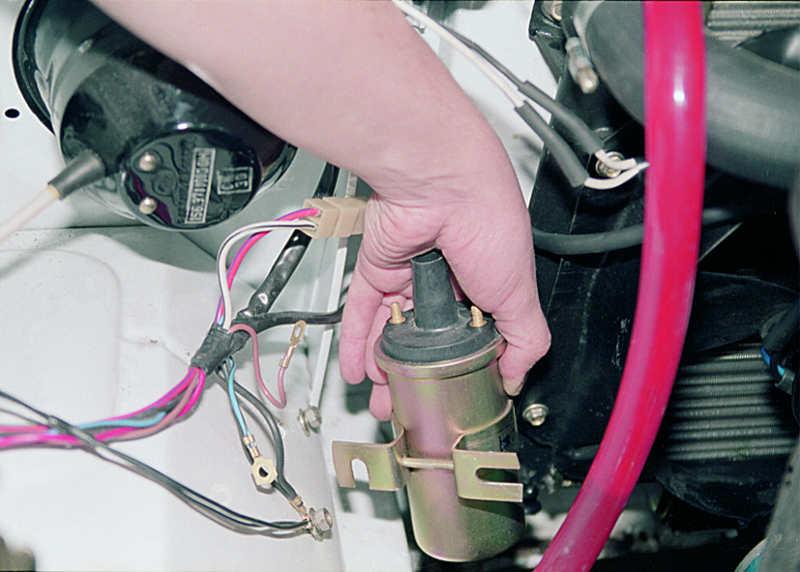

Проверяем катушку зажигания. У катушки зажигания обычно проверяют сопротивление обмоток и сопротивление изоляции при помощи тестера. Для маслонаполненных катушек (27.3705) и сухих (3122.3707) сопротивление несколько различается. Подробнее: «Проверка катушки зажигания». При отсутствии специального прибора для проверки применяем метод замены — своей катушки, на другую, заведомо исправную.
- Неисправен коммутатор.
Проверяется осциллографом. Так как не у каждого он есть, применяем метод замены – вместо своего коммутатора устанавливаем заведомо исправный. Весьма приблизительно можно оценить работоспособность коммутатора по показаниям вольтметра после включения зажигания (см. «Проверка коммутатора»).
- Неисправен датчик Холла.
Проверяется вольтметром по специальной схеме подключения (см. «Проверка датчика Холла»). Если вольтметра нет, применяем метод замены.
- Обрыв в цепи низкого напряжения.
По схеме просматриваем провода входящие в систему зажигания, при необходимости «прозваниваем» на предмет обнаружения «обрыва». См. «Схема бесконтактной системы зажигания».
В контактной системе зажигания список неисправностей приводящих к исчезновению искры следующий
- Неисправен механический прерыватель в трамблере.
Окислились, разрушились или пригорели его контакты. Нет зазора между контактами прерывателя.
- Неисправна катушка зажигания.
- «Обрыв» в цепи низкого напряжения.
Почему Ваз – 2107 дергается- разбираемся в работе «трамблера»
Ладно еще, если «движок» вашего Ваз-2107 резко заглох и не заводится, причину мы найдем и устраним быстро. Каждый знает, что так бывает, если пропала «искра» или совсем не подается бензин. Гораздо хуже, когда машина, вроде едет, но мотает нервы- неравномерная работа на холостом ходу, рывки и подергивание при движении. Поиски корня проблемы могут занять много времени и вытянуть из вашего кармана немало денег. И чаще всего, эти поиски, в конце концов, приводят к трамблеру. Правильно поменять его на исправный, подобрать подходящую замену, разобраться в устройстве и работе поможет этот материал.
Прежде чем копаться в «электрике», нужно сказать, что причиной «дерганья» Ваз-2107 и других «классических» моделей Ваз может быть неудачное сочетание демпфера ведомого диска сцепления и эластичной муфты карданного вала.
В запчасти поставляются детали, характеристики которых могут сильно отличаться от заводских, поэтому, если «дерганье» усилилось после замены сцепления или «мягкого соединения», нужно искать причину именно в нем. Попробуйте установить узел от другого производителя — его характеристики будут другими, резонанс в трансмиссии пропадет и «дерганье» прекратится.
Основные узлы трамблера и описание его работы
Устройство
Трамблер собран в корпусе. Внутри него на подшипнике смонтирована контактная группа: подвижный и неподвижный контакты или датчик Холла (для бесконтактного зажигания). Для коррекции угла опережения вакуумный регулятор может поворачивать контактную группу на небольшой угол относительно корпуса. Снизу корпуса на винтах закреплен конденсатор.
В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания).
На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок).
Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания.
Трамблер закреплен на блоке двигателя с помощью шпильки, гайки и прижимной шайбы. Для регулировки угла опережения зажигания корпус можно поворачивать относительно блока.
Работа
Трамблер через привод связан с коленвалом двигателя и вращается вместе с ним. За два полных оборота коленчатого вала валик трамблера делает один оборот. Это из-за того, что двигатель у нас четырехтактный. Устанавливая трамблер на место, валик ориентируют в строгом соответствии с порядком работы двигателя.
Сделано так для того, чтобы контакты размыкались и искра на свече проскакивала тогда, когда поршень каждого цилиндра, сжимая горючую смесь, не дошел до верхней мертвой точки (ВМТ) на несколько миллиметров.
Это называют опережением зажигания. При увеличении числа оборотов расстояние должно быть увеличено, а при уменьшении уменьшено, что и выполняет центробежный регулятор. Его грузики под влиянием центробежной силы, которая тем больше, чем выше обороты двигателя, расходятся в стороны и сдвигают кулачки относительно валика, делая зажигание более «ранним». При уменьшении оборотов двигателя пружины возвращают грузики на место и зажигание становится «позднее».
Это необходимо для повышения мощности и экономичности двигателя. Кроме центробежного, на трамблере установлен еще и вакуумный регулятор опережения зажигания. Его функция- делать зажигание «раньше» при малых углах открытия дроссельной заслонки и «позже» при резком открытии дросселя. На холостом ходу и на полном «газу» вакуумник не работает.
Настраиваются регуляторы только на стендах, поэтому, менять настройки самостоятельно не нужно.
Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106
Подготовка
Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя. На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм. При этом выступ кулачка должен максимально отодвинуть подвижный контакт от неподвижного.
Регулируем, слегка ослабив винты, а потом затягиваем их посильнее и еще раз проверяем зазор. Изрядно поработавшие контакты могут иметь выступ на одном и впадину на другом, что мешает регулировке. Обойти эту проблему можно, сточив выступ надфилем. Наждачную бумагу лучше не использовать, т.к. мелкие частички абразива обязательно «въедятся» в поверхность и помешают работе контактов.
Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером.
Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.
Установка
Установив на новом трамблере точно такое же положение валика в корпусе аккуратно вставляем его в отверстие блока, слегка проворачивая валик для совмещения шлицев. «Посадив» прибор на место поворотом корпуса относительно блока устанавливаем примерный угол опережения, как на старом трамблере. Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания.
Провода должны входить плотно, с легким натягом, защитные колпачки следует осадить до конца. Не увлекайтесь, не отгибайте лепестки наконечников проводов слишком сильно, а то потом, при попытке их снять оторвете провода «с корнями»! От контактного провода к клемме «К» катушки зажигания идет провод, обычно, он зеленого цвета.
Если же на вашем Ваз-2107 установлена бесконтактная система зажигания, то подключать нужно разъем с тремя проводами. Воткнув его в гнездо, проверьте посадку проводов, случается, что они «вылезают» из своих мест и прибор не работает.
Все сделано, новый трамблер установлен и готов к работе. Пробуем запустить двигатель. Завелся? Прекрасно, значит все сделано правильно, осталось лишь проверить и чуть-чуть подправить опережение зажигания.
Проверка угла опережения зажигания двигателя
Способы, описанные ниже, дают возможность самостоятельно подправить угол опережения зажигания. Они подходят одинаково хорошо и для контактного, и для бесконтактного трамблера.
Корректируем угол опережения зажигания по холостому ходу. Прогреваем мотор до рабочей температуры, на холостом ходу, проворачивая корпус относительно блока, «ловим» положение, в котором обороты будут самые высокие. Закрепляем трамблер в этом положении.
Проводим проверку правильности установки угла опережения зажигания «на ходу».
Присмотрев свободный участок ровной дороги, выезжаем на него. Держим скорость 40 км/ч на четвертой передаче и резко нажимаем на педаль газа. под капотом должен быть слышен звонкий металлический стук, пропадающий сам собой через несколько (четыре-шесть) секунд. У вас все именно так? Значит, регулировка закончена.
Присмотрев свободный участок ровной дороги, выезжаем на него. Держим скорость 40 км/ч на четвертой передаче и резко нажимаем на педаль газа. под капотом должен быть слышен звонкий металлический стук, пропадающий сам собой через несколько (четыре-шесть) секунд. У вас все именно так? Значит, регулировка закончена.Если стук не пропадает долго- останавливаемся, ослабляем трамблер и поворачиваем трамблер по часовой стрелке на пару миллиметров, делая зажигание более поздним. Снова заводим мотор, разгоняемся, повторяем проверку.
Если стука нет совсем, то трамблер нужно повернуть против часовой стрелки, поставив зажигание «пораньше» и снова проверить на ходу. Проделав несколько раз эти действия, получаете оптимальный угол опережения зажигания именно для вашего двигателя Ваз.
Коммутатор ваз 2107 карбюратор неисправности
Содержание
- Как проверить коммутатор зажигания
- Проверяем коммутатор на ВАЗ 2107
- Видеоурок проверки коммутатора ВАЗа
- Проверка коммутатора ВАЗ 2108, ВАЗ 2109, а также УАЗ 31519 (Хантер)
- Как проверить коммутатор на автомобилях марки «Волга»
- Проверяем коммутатор на скутер 4т и мопед «Альфа»
- Пропала искра в карбюраторной семерке
- Выявляем причины исчезновения искры
В статье рассмотрим возможные неисправности, связанные с системой зажигания автомобиля и методы устранения
Причина неисправности (Метод устранения)
Двигатель не запускается
Ток не проходит через контакты прерывателя:
– загрязнены, окислены или пригорели контакты прерывателя; увеличенный зазор между контактами;
зачистите контакты и отрегулируйте зазор между ними
– ослаблено крепление или окислены наконечники проводов в цепи низкого напряжения, обрыв в проводах или замыкание их с массой;
проверьте провода и их соединения; поврежденные провода замените;
– неисправен выключатель (не замыкаются контакты “30/1” и ‘15”) или реле зажигания;
проверьте, замените неисправную контактную часть выключателя зажигания или реле зажигания;
– обрыв в первичной обмотке катушки зажигания
замените катушку зажигания
Не размыкаются контакты прерывателя:
– нарушена регулировка зазора между контактами прерывателя;
– сильно изношена текстолитовая колодка или втулка рычажка прерывателя;
отрегулируйте зазор между контактами;
замените контактную группу;
– вышел из строя подшипник подвижной пластины прерывателя;
замените подшипник или распределитель зажигания
Не подается высокое напряжение к свечам зажигания:
– неплотно посажены в гнездах, оторвались или окислены наконечники проводов высокого напряжения; провода сильно загрязнены или повреждена их изоляция;
проверьте и восстановите соединения, очистите или замените провода;
– износ или повреждение контактного уголька, зависание его в крышке распределителя зажигания;
проверьте и, при необходимости, замените контактный уголек;
– утечка тока через трещины или прогары в крышке или роторе распределителя зажигания, через нагар или влагу на внутренней поверхности крышки;
проверьте, очистите крышку от влаги и нагара, замените крышку и ротор, если в них имеются трещины;
– перегорание резистора в роторе
– Повреждены свечи зажигания (трещина на изоляторе)
Замените свечи новыми
– Нарушен порядок присоединения проводов высокого напряжения к выводам крышки распределителя зажигания
Присоедините провода в порядке зажигания 1-3-4-2
– Неправильная установка момента зажигания
Проверьте, отрегулируйте момент зажигания
На коммутатор не поступают импульсы напряжения от бесконтактного датчика:
– обрыв в проводах между датчиком распределителем зажигания и коммутатором;
проверьте провода и их соединения, поврежденные провода замените;
– неисправен бесконтактный датчик
проверьте датчик с помощью переходного разъема и вольтметра; неисправный датчик замените
Не поступают импульсы тока на первичную обмотку катушки зажигания:
– обрыв в проводах, соединяющих коммутатор с реле или катушкой зажигания;
проверьте провода и их соединения; поврежденные провода замените;
проверьте коммутатор осциллографом; неисправный коммутатор замените
Двигатель работает неустойчиво или глохнет на холостом ходу:
– Слишком раннее зажигание в цилиндрах двигателя
Проверьте, отрегулируйте момент зажигания
– Большой зазор между электродами свечей зажигания
Проверьте, отрегулируйте зазор между электродами
– Малый зазор между контактами прерывателя
Отрегулируйте зазор между контактами
Двигатель неравномерно и неустойчиво работает при большой частоте вращения коленчатого вала:
– Ослабла пружина подвижного контакта прерывателя
Замените контактную группу
– Большой зазор между контактами прерывателя
Проверьте, отрегулируйте зазор между контактами
– Ослабли пружины грузиков регулятора опережения зажигания в датчике распределителе зажигания
Замените пружины, проверьте работу центробежного регулятора на стенде
Перебои в работе двигателя на всех режимах:
Повреждены провода в системе
Проверьте провода и их соединения.
– Износ электродов или замасливание свечей зажигания, значительный нагар; трещины на изоляторе свечи
Проверьте свечи, отрегулируйте зазор между электродами, поврежденные свечи замените
– Износ или повреждение контактного уголька в крышке распределителя зажигания
Замените контактный уголек
– Сильное подгорание центрального контакта ротора распределителя зажигания
Зачистите центральный контакт
– Трещины, загрязнение или прогары в роторе или крышке распределителя зажигания
Проверьте, замените ротор или крышку
– Снижение емкости конденсатора или обрыв в нем
– Чрезмерно большое биение валика распределителя зажигания; повышенный износ втулки валика
Замените распределитель зажигания
– Неисправен коммутатор – форма импульсов на первичной обмотке катушки зажигания не соответствует норме
Проверьте коммутатор с помощью осциллографа, неисправный коммутатор замените
Двигатель не развивает полной мощности и не обладает достаточной приемистостью
– Неправильная установка момента зажигания
Проверьте, отрегулируйте момент зажигания
– Заедание грузиков регулятора опережения зажигания, ослабление пружин грузиков
Проверьте, замените поврежденные детали
– Большой износ втулки подвижного контакта прерывателя
Проверьте, замените контактную группу
– Неисправен коммутатор – форма импульсов на первичной обмотке катушки зажигания не соответствует норме
Проверьте коммутатор с помощью осциллографа, неисправный коммутатор заменит

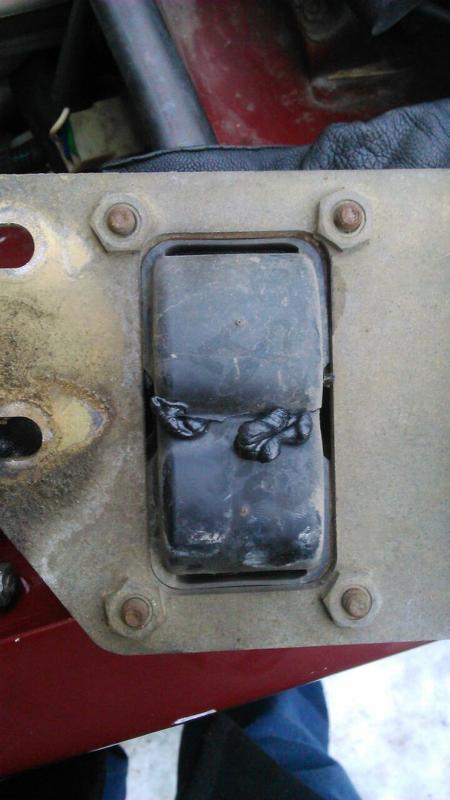

Коммутатор играет серьезную роль в автомобильной системе зажигания.
И если данный элемент неисправен, то запустить двигатель не удастся. Поэтому опытные водители, особенно владельцы отечественных машин, таких как вазовские «семерки», «девятки» и т.д., давно взяли за привычку возить с собой запасной трамблер и коммутатор.
Коммутатор играет серьезную роль в автомобильной системе зажигания и, если он неисправен, двигатель не заработает
Впрочем, далеко не всегда имеется запасной комплект, и в случае чего приходится проверять систему зажигания в полевых условиях. Так что давайте разберемся, как без сервисного оборудования можно легко произвести проверку коммутатора на различных транспортных средствах.
Как проверить коммутатор зажигания
Существует немало способов проверки коммутатора. Некоторые из них потребуют примитивных инструментов либо ассистента.
Но есть один совсем элементарный вариант проверки. Актуален такой способ для тех модификаций переднеприводных ВАЗов и «классики», чьи приборные щитки оборудованы штатным вольтметром.
Необходимо повернуть ключ и включить зажигание. В этот момент нужно внимательно смотреть на шкалу вольтметра. В момент включения стрелка будет стремиться показать номинальное значение напряжения в бортовой сети. На незаведенном двигателе показатель составляет примерно 12 Вольт. При этом рабочий коммутатор некоторое время сперва как бы «добирает» напряжение. Это можно увидеть невооруженным глазом по вольтметру. После включения зажигания стрелка сразу останавливается на определенном значении, но потом, через полсекунды, она еще проходит около 1 мм пути и полностью завершает свое движение.
При отсутствии вольтметра проверку коммутатора можно произвести при помощи контрольной лампочки на 12 Вольт с проводами
Чтобы убедиться в обратном, достаточно отключить коммутатор и повторить процедуру включения зажигания без него.
Стрелка вольтметра сразу займет конечную позицию и с места уже не сдвинется. При отсутствии в арсенале автомобиля вольтметра можно произвести аналогичных эксперимент при помощи контрольной лампочки на 12 Вольт с проводами. Для этого подсоединяем один проводок к «массе», второй — к клемме «К» вывода конца первичной обмотки катушки зажигания. Никаких проводов отсоединять не нужно. Аналогично включаем зажигание (тут потребуется помощник) и смотрим на свечение лампочки. Первые полсекунды оно будет выглядеть немного тускловатым, но потом напряжение увеличится, что отразится на яркости спирали. То есть, имеем тот же эффект, что и в случае с вольтметром.
Проверяем коммутатор на ВАЗ 2107
Если у вас классика с бесконтактной системой зажигания, то проверить коммутатор в случае отсутствия искры можно следующим образом.
Для начала снимаем центральный бронепровод с крышки распределителя зажигания. Вторым действием должно стать отсоединение нижних проводов от трехконтактного разъема на трамблере. Нам необходим второй разъем (он таковым является что слева, что справа), к нему подсоединяется провод длиной 6-10 см с оголенными концами.
Нужно попросить помощника включить зажигание и провернуть несколько раз стартер. При этом и центральный бронепровод, и второй проводок от разъема нужно удерживать на расстоянии около 1 см от ближайшей «массы». В случае, если коммутатор исправен, искра должна появиться как на бронепроводе, так и на нижнем проводке. Если же искры нет, то коммутатор, вероятней всего, неисправен и подлежит замене.

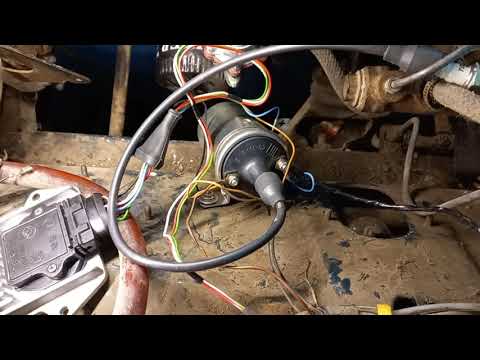

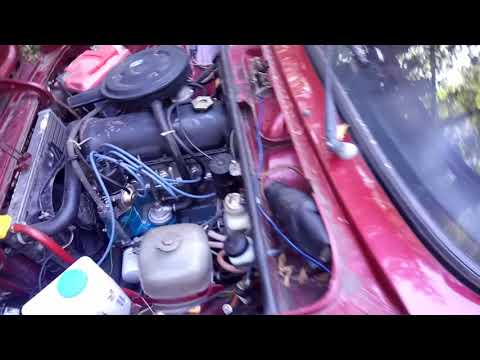

Видеоурок проверки коммутатора ВАЗа
Проверка коммутатора ВАЗ 2108, ВАЗ 2109, а также УАЗ 31519 (Хантер)
При помощи несложного метода можно быстро выяснить, подает ли коммутатор управляющие импульсы на катушку зажигания.
Итак, отсоединяем коричневый с красной полоской провод от клеммы «К» вывода конца первичной обмотки катушки зажигания, который другим концом связан с контактом «1» коммутатора зажигания.
Провод подключается к 12-вольтовой контрольной лампе мощностью 3 Вт. Второй контакт лампочки идет на освободившуюся клемму «К». После этого включаем зажигание и проворачиваем стартер. Лампа при этом должна замигать. Если мигание не наблюдается, коммутатор необходимо заменить.
Как проверить коммутатор на автомобилях марки «Волга»
Опытные водители-владельцы отечественных машин взяли в привычку возить с собой запасной коммутатор
Перед проверкой коммутатора нужно подать питание от АКБ на «плюсовую» клемму и корпус коммутатора. К выводам катушки зажигания и «+» подключается лампа 12 Вольт и 21 Ватт. Затем на клемму «Д» кратковременно подается «+» коммутатора. В момент отключения контрольная лампочка должна загореться, что указывает на исправность коммутатора. Если лампочка горит постоянно, то это говорит о возможном пробое выходного транзистора.
В случае замыкания клеммы «Д» на корпус у коммутаторов модели 13.3702 лампочка должна светиться постоянно. У коммутаторов моделей 131.3702, 90.3702 и 94.3702 лампа сперва должна загореться, а через некоторое время погаснуть. Проверять можно прямо на машине. Для этого замыкаются кратковременно клеммы «Д» и «плюс». В случае если при размыкании слышно характерный щелчок в трамблере, это значит, что есть искра. То есть коммутатор и катушка зажигания исправны.
Проверяем коммутатор на скутер 4т и мопед «Альфа»
Если хоть одно звено коммутатора на скутере сгорело, то далее ток не поступает, потому как в данном случае всё завязано одной цепью
Специалисты советуют установить потенциально неисправный коммутатор на другой мопед (скутер) и проверить, будет ли он там работать. Навредить другой мототехнике при помощи сгоревшего коммутатора физически невозможно. Если хоть одно звено коммутатора сгорело, то далее ток не поступает, потому как в данном случае всё завязано одной цепью.
Тестером в гаражных условиях прощупать «поломку» невозможно. Поэтому необходимо производить либо замену коммутатора на заведомо новый, либо обращаться в сервис для проверки оборудования на специальном стенде.
В завершение нужно сказать, что даже в случае выявления неисправности коммутатора особо переживать по этому поводу не стоит. Цена вопроса в случае замены данного элемента совсем не велика, независимо от того, какой транспорт нуждается в сервисных работах: маленький мопед или полноразмерный автомобиль. А на будущее лучше предварительно запастись новым коммутатором и положить его в багажник — на всякий случай.
Одной из наиболее распространенных проблем, которые встречаются на авто, проявляются в виде отсутствия искры на свечах воспламенения топлива. Если нет искры с катушки зажигания ВАЗ 2107 карбюратор, то это говорит о проблемах с зажиганием. При такой неисправности двигатель автомобиля может вовсе не завестись или при запуске будет наблюдаться нестабильная его работа.
Устранить такую поломку нужно незамедлительно, иначе это приводит к ускоренному износу деталей двигателя, его перегреву, повышению расхода топлива и прочим поломкам. Почему пропадает искра на ВАЗ 2107, подробно рассмотрим в материале.
Пропала искра в карбюраторной семерке
Начинать поиски поломки в виде отсутствия искры следует непосредственно с осмотра высоковольтных кабелей, катушки и трамблера. Причинами неисправности может быть бронепровод, контакт которого отошел от трамблера или свечи. Если высоковольтный провод исправен, тогда нужно прибегнуть к проверке наличия искры в свече.
Чтобы проверить присутствие искры в свече, требуется выкрутить ее из цилиндра, и положить на двигатель, подключив к бронепроводу. После этого один человек должен попытаться запустить двигатель, вращая стартер, а второму нужно наблюдать за наличием или отсутствием искрения. От наличия или отсутствия искры можно судить о неисправностях:
- Если искра присутствует, то это говорит о неисправностях в свечах зажигания, высоковольтных проводах или распределителя трамблера.
- Отсутствие искры обозначает, что поломка возникла в коммутаторе, катушке зажигания или датчике Холла.
После такого нетрудного теста можно понять, в какой стороне искать поломку. Для выявления поломки, следует произвести проверку каждой детали, которые перечислены выше.
Выявляем причины исчезновения искры
Если нет искры на карбюраторном ВАЗ 2107 с бесконтактным зажиганием, то причину поломки можно выявить самостоятельно, прибегнув к проверке каждой детали системы зажигания автомобиля. Как проверить каждый элемент системы зажигания, рассмотрим далее:

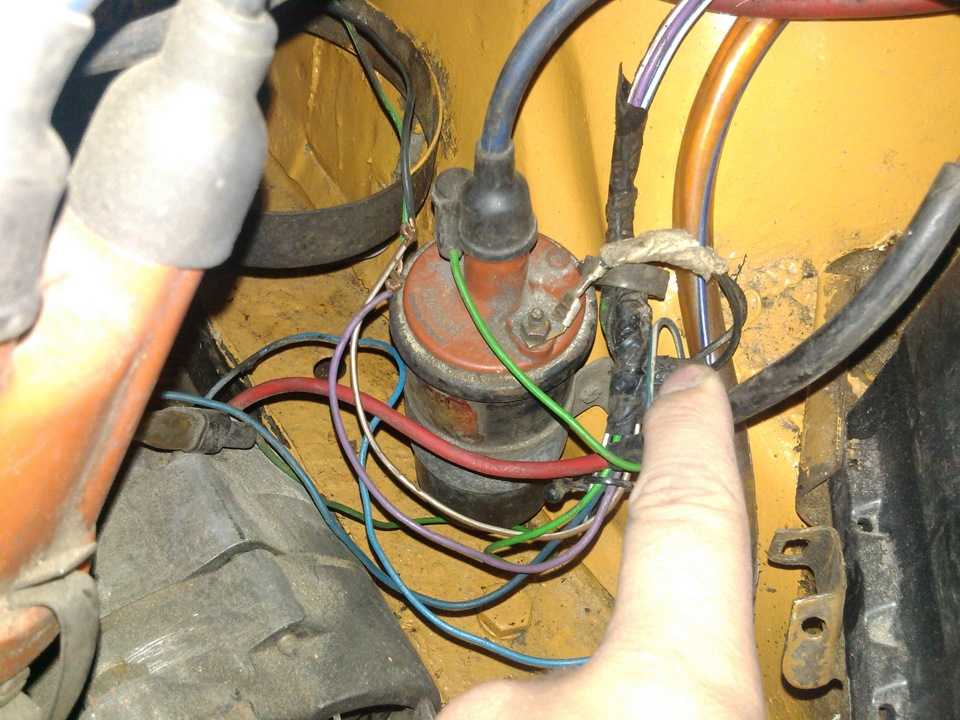

- Если вышла из строя катушка — чтобы ее проверить, необходимо измерить величину сопротивления обмоток и изоляции. Для этого понадобится воспользоваться мультиметром, установив его в режим замера сопротивления. В зависимости от того, какой тип катушек применяется, величина сопротивления будет отличаться. Первоначально необходимо установить мультиметр в режим измерения на 200 Ом, и прикоснуться щупами к контактами «+» и «К».
- Если неисправен коммутатор — для его проверки понадобится осциллограф. Однако далеко не у всех есть такие приборы, поэтому самый простой способ проверки — установить заведомо исправное устройство. Есть простой способ проверки, посредством которого можно определить, исправно ли это устройство. Для проверки выполняются следующие манипуляции: от катушки зажигания отсоединить провод, который от коммутатора, после чего подключить его к лампе на 12В. Второй конец от лампы следует подключить к клемме катушки зажигания. После этого нужно попытаться осуществить запуск мотора. Лампа при этом должна мигать. Если она не мигает, значит устройство неисправно.
- Неисправность датчика Холла. Используя вольтметр, нужно произвести проверку исправности датчика. Чтобы датчик не снимать, его проверяем следующим способом — используя булавки, прокалываем ими изоляцию зеленого и бело-черного провода. После этого к булавкам прикоснуться щупами мультиметра, установив режим измерения напряжения. Осуществляется вращение коленчатого вала, и при этом контролируем показания прибора. Показания должны падать до 0,4В и подниматься до величины в 9-12В. Такие показания означают, что датчик исправен.
- Если оборвана цепь низкого напряжения — для этого необходимо проверить целостность питающих проводов на предмет нарушения изоляции. Чтобы определить наличие обрыва в питающих проводах, необходимо воспользоваться мультиметров в режиме прозвонки.
Лампа при этом должна мигать. Если она не мигает, значит устройство неисправно.Если на ВАЗ 2107 используется система зажигания контактного типа, тогда поиск неисправности следует начинать непосредственно с исправности механического прерывателя на трамблере.
Если контакты трамблера имеют признаки окислений и нагара, а также отсутствует зазор между ними, то деталь подлежит замене. В контактной системе зажигания также проверяется исправность катушки, и прозванивается цепь низкого напряжения.
В завершении нужно отметить, что найти причину отсутствия искры на свечах зажигания вовсе не трудно, если знать принцип работы системы. Принцип работы этой системы в том, что в определенный момент времени происходит появление тока высокой величины, который поступает по бронепроводам на свечи. Создает ток большой величины катушка зажигания, на первичную обмотку которой подается низкое напряжение. Для бесконтактной системы прерывание тока осуществляется по сигналам, поступающим от датчика Холла, а в контактной используется механический прерыватель с контактами.
Как проверить модуль зажигания ВАЗ 2107 инжектор ~ AUTOTEXNIKA.RU
Содержание
катушка зажигания автомобиля ВАЗ
2107 — проверка — заменаДля выполнения работы по проверке катушки зажигания автомобиля ВАЗ 2107 будет нужно мультиметр.
Последовательность выполнения работ по проверки катушки зажигания на автомобиле ВАЗ 2107 1. Подготавливаем автомобиль ВАЗ 2107 к выполнению операций (см. «Подготовка автомобиля ВАЗ 2107 к техническому обслуживанию и ремонту»). 2. Освободив фиксатор, отсоединяем колодку жгута проводов от катушки зажигания. 3. Подсоединяем «минусовой» щуп вольтметра к «массе» мотора автомобиля ВАЗ 2107 и, включив зажигание, измеряем напряжение питания на выводе «15» (средний) колодки жгута проводов катушки зажигания.
Напряжение на выводе колодки катушки зажигания должно быть не меньше 12 В. Если напряжение не поступает на колодку либо оно меньше 12 В, — неисправность в цепи питания, разрядилась аккумуляторная батарея либо неисправен ЭБУ. 4. Выключаем зажигание на автомобиле ВАЗ 2107. 5. Снимаем корпус воздушного фильтра (см. «Корпус воздушного фильтра — снятие — установка»). 6. Очищаем катушку зажигания от загрязнения. 7. Отсоединяем наконечники высоковольтных проводов от катушки зажигания.
8. Подсоединяем поочередно щупы омметра к высоковольтным выводам катушки зажигания 1-4 и 2-3 и замеряем сопротивление вторичных обмоток. У исправной катушки зажигания оно должно быть в пределах 5,0 — 6,0 кОм. 9. Для проверки замыкания первичных обмоток на «массу» подсоединяем щупы омметра к среднему выводу «15» разъема и к металлической части корпуса катушки зажигания. Если сопротивление стремиться к бесконечности, замыкания нет. 10. Для проверки на обрыв цепей первичных обмоток подсоединяем щупы омметра к крайним выводам «1а» и «1b» разъема катушки зажигания. Если сопротивление стремится к бесконечности, значит, в цепи
произошел обрыв и катушку зажигания на автомобиле ВАЗ 2107 необходимо заменить. 11. Для снятия катушки зажигания шестигранным ключом на 5 мм отворачиваем четыре винта крепления и снимаем катушку зажигания. Установка катушки зажигания на автомобиль ВАЗ 2107 Установка катушки зажигания на автомобиль ВАЗ 2107 выполняется в обратной последовательности.
При этом высоковольтные провода подсоединяем к катушке зажигания в соответствии с номерами цилиндров, нанесенными на корпус катушки зажигания рядом с выводами.
Как заменить катушку и модуль зажигания на ВАЗ 2101-ВАЗ 2107?
Примечание! При проведении обоих операций клемму минус с АКБ скиньте, если вы не знаете как это сделать то в таком случае ознакомьтесь «вот с этой » статьёй в которой всё написано, а именно первый пункт вам нужно будет изучить!
Кой что ещё добавим, после того как вы снимите катушку или модуль зажигания они внешне должны быть в нормальном состоянии и на корпусе не должно быть никаких трещин и тем более сквозных трещин, если у вашей катушки или модуля это всё есть то в таком случае замените свой агрегат на новый!
Снятие: 1) В снятии обоих агрегатов нет ничего сложного и проверять их тоже легко если есть специальный прибор, в начале снятие и проверку начнём с катушки зажигания и по немного будет переходить к модулю, так вот чтобы снять катушку с неё сперва нужно отсоединить центральный высоковольтный провод который к месту (Указано которое синей стрелкой на фото ниже) крепиться, затем возьмите гаечный ключ или накидную головку с воротком или же с удлинителем (Чем удобней вам будет) и ими отверните две гайки под которыми находятся провода (Указаны красными стрелками) и после чего провода все скиньте с катушки, но перед тем как вообще работать с проводами, либо запомните куда какие идут, либо сделайте фотографию по которой вы потом и поймёте куда какие провода нужно подсоединять (Это важно), а когда всё будет отсоединено, по бокам ещё две гайки отверните которые катушку зажигания крепят к кузову автомобиля (см.
маленькое фото) но и под этими болтами находятся провода, поэтому не перепутайте их во время установки новой катушки.
Примечание! После снятия катушки проверьте её на сопротивление и узнаете тем самым в каком состоянии у неё находится обмотка и есть ли изоляция у катушки, для этого проверьте мульти-метром включив у него режим омметра сопротивление первичной обмотки которое должно быть в пределах 3.07-3.5 Ом для контактной системы и 0.45± 0.05 Ом для бесконтактной системы зажигания при температуре окружающей среды 20 °С, при этой же температуре измерьте сопротивление вторичной обмотки оно должно быть большим и составить около 5400-9200 Ом, более подробно о том как проверить сопротивление обоих обмоток смотрите в ролике ниже:
Ещё не забудьте проверить катушку на изоляцию, для этого подключите один из выводов прибора на массу как показано на схеме ниже, а другой вывод подсоединяйте поочерёдно к каждой клемме и у вас прибор должно выдать показания не менее 50 МОм, в противном случае замените катушку на новую!
2) Теперь займёмся модулем зажигания, как вы поняли он стоит с завода только на инжекторных автомобилях, снимается данный агрегат тоже довольно просто но только для его снятия шестигранный ключ «на 5 мм» понадобиться (Сразу проверьте при помощи каких болтов ваш модуль крепиться, просто вместо болтов под шестигранник они так же крепились обычными болтами под гаечные ключи и накидные головки), сперва если вам мешает корпус воздушного фильтра то снимите его (О том как снять корпус, читайте в статье: «Замена корпуса воздухофильтра на ВАЗ »), после снятия вам придётся подсоединить клемму минус обратно если вы её ранее снимали и повернуть ключ в зажигании до того когда все приборы загорятся, теперь проверить колодку проводов нужно которая подсоединяется к модулю, для её проверки во-первых отсоедините её (см.
фото 1) и после этого минусовой щуп идущий от вольтметра киньте на массу а плюсовой подсоедините к среднему выводу на колодке проводов (Данный вывод ещё цифрой 15 маркируется) и прибор должен будет показать 12 В, если напряжение показано меньше то либо с проводкой что то, либо аккумулятор сел или же либо контроллер не настроен или пришёл в негодность, после этой проверки выключите зажигание и выньте ключ и очистите модуль зажигания от грязи после этого (Тряпкой например), следом отсоедините от него все четыре высоковольтных провода (см. фото 2) и отверните либо три гайки (см. фото 3) которые крепят модуль к кронштейну, либо четыре шестигранных болта (см. фото 4) в зависимости от того как у вас модуль крепиться.
Примечание! Когда модуль снимите переходите к его проверки, на самом модуле как вы можете видеть на картинке снизу есть номера обозначающие номер цилиндра (То есть каждый вывод говорит на какой цилиндр он идёт, один из выводов для наглядности указан синей стрелкой), ко всем выводам поочерёдно вам нужно подсоединить омметр и тем самым вы узнаете живы вторичные обмотки или нет, провода к выводам подсоединяйте в следующем порядке 1-4 и затем 2-3 прибор должен будет в обоих случаях показать 5.
0-6.0 кОм, после этого один из контактов киньте на массу модуля зажигания (Масса это металлическая часть модуля) а второй подсоедините к выводу 15 (Данный вывод находиться в разъёме, разъём где все выводы находятся указан зелёной стрелкой) и если прибор выдаст бесконечность (Бесконечность это когда измерение не меняется, к примеру перед тем как всё подсоединить прибор у вас показывал 1 и после его подсоединения цифра не поменялась, то это и есть бесконечность) то первичные обмотки не замыкают на массу и проводите проверку дальше, ну и завершение в том же разъёме который зелёной стрелкой указан разыщите выводы «1а» и «1b» (Это самые крайние выводы) и к ним подсоедините омметр, если прибор покажет бесконечность то это говорит о том что в цепи модуля произошёл обрыв контактов и он неисправен!
Установка: Устанавливается катушка зажигания на своё место в обратном порядке но с проводами только не ошибитесь, а вот модуль зажигания уже немного по другому нужно устанавливать, на нём как вы уже увидели из фотографий выше есть цифры цилиндров которые обозначают какой вывод модуля зажигания на какой цилиндр идёт, так вот и на высоковольтных проводах эти же пометки есть (То есть какой провод на какой цилиндр идёт), поэтому когда будете подсоединять провода к выводам катушки, подсоединяйте строго чтобы первый провод к примеру шёл на первый вывод катушки, второй на второй и т.
д.
Не проверяйте никогда модуль мульти метром смысла в этом никакого нет как вы уже отмечено в этой статье, я вон всегда собой на всякий случай второй вожу и по необходимости меняю его если пришел в негодность старый и появились соответствующие симптомы, таким образом и проверить можно в модуле или не в модуле дело, да и второй всегда нужен потому что никто не знает когда основной выйдет из строя, а если и выйдет то до места ремонта даже тяжело будет доехать.
Новые записи
Копирование материалов сайта запрещено!
В ходе эксплуатации приходится сталкиваться с разными проблемами в работе двигателя. Если мотор начинает работать неустойчиво или пропала тяга, возможно неисправен модуль зажигания (МЗ или катушка). Не спешите менять его на новый, сначала проверьте его при помощи мультиметра.
Проверки проводки модуля зажигания
- Отсоединить от модуля зажигания колодку с проводами.
- Включить зажигание.
- Мультиметром в режиме вольтметра проверить напряжение между выводом 15 и «массой» колодки с проводами.
Напряжение должно быть не меньше 12 В. Если оно меньше или отсутствует, значит сел аккумулятор или неисправна цепь ЭБУ.
Признаки неисправности модуль зажигания
Симптомы при неисправном модуле зажигания могут быть следующие:
- горит индикатор «Check Engine», бортовой компьютер показывает ошибку «пропуски зажигания в цилиндре»;
- двигатель троит;
- двигатель не тянет;
- при разгоне машина дергается;
- плохой запуск двигателя.
Выставляем зажигание
Еще одной важной проблемой среди владельцев ВАЗ 2107, имеющих систему инжектор, является то, как точно выставить зажигание.
Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки.
Первым делом включите зажигание и массу, чтобы убедиться в работе электронасоса.
Мигает лампочка неисправности? Подключите к бортовому компьютеру авто свой персональный ноутбук со специальной программой, чтобы попытаться установить причину с помощью доступных данных.
В случае исправной работы двигателя, следует его завести и проверить дроссельное устройство: датчик положения дроссельной заслонки, уровень открытия дросселя (не более 1%) и проходящие провода. Измерьте тестером, какое напряжение у датчика (оно не должно превышать 0,55 вольт), и бортовой сети (ее напряжение должно превышать 12 вольт).
Опять совершите эти же действия, но уже с нажатой до упора педалью газа. Теперь все показания должны измениться, так как напряжение датчика в норме составляет примерно 4-4,5 вольт, а открытие дросселя колеблется около 90%. Отрегулируйте дроссель до полного открытия и отключите дополнительный поток воздуха, а после заведите двигатель и зафиксируйте половинное открытие заслонки. Теперь следует скорректировать дроссель по полному закрытию отверстия.
Как видите, нет ничего сложного ни в самостоятельной установке катушки, ни в том, чтобы выставить зажигание на данной модели авто. Теперь вы можете решить сами, обращаться ли вам к специалистам или нет. Помните, что вовремя совершая небольшие проверки и мелкий ремонт ВАЗ 2107, вы всегда будете уверены в надежности своего «железного коня».
Модуль зажигания ВАЗ 2107 (инжектор) – узел, неисправности которого достаточно трудно диагностировать. На проблемы работы модуля обращают внимание лишь после появления серьезных сбоев в работе двигателя. Если двигатель не запускается, стоит попробовать настроить зажигание. При неровной работе мотора может требоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.
Как
проверить катушку зажигания мультиметром || Лада 21110-3705010 (ВАЗ 2107/Нива)Зажигание представляет собой электронную систему для преобразования низкого напряжения бортовой сети автомобиля в высокое и подачи последнего на электроды свечей зажигания.
«ВАЗ 2107
инжектор на свечи не поступает искра в чём причина?ОТ мазгов что-нибудь зависит?«ВАЗ 2107 инжектор на свечи не поступает искра в чём причина?ОТ мазгов что-нибудь зависит?
- да не трогай мозги он не причем че к ним докопались то
Если с предохранителями вс «ок», проверить, щлкает-ли одно из реле (главное) при включении зажигания. Если щлкает, проверитьнапряжение на выходе реле (бывает, хоть и щлкает но контакты в нм не замыкаются). Если не щлкает, проверить, напряжение на катушке реле (можно лампочкой). Если нет, проверять цепь от замка до ЭБУ и от ЭБУ до реле. Если нет от ЭБУ до реле, снять-поставить разъм ЭБУ, заодно осмотрев контакты на предмет наличия в них влаги, следов окисления и т. п. Если нет от замка до ЭБУ, смотреть цепь, замок, сигналку (если она есть). Допустим, с этим вс «ок». Смотрим цепь от реле на модуль зажигания, форсунки, ДМРВ, РХХ. Если с реле на выходе есть, а дальше нет, то только обрыв. Ну, или опять сигналка. Проверили, на модуль и т. п. ряжение есть, проверяем искру. На разрыв нежелательно, может повезт, а может и нет (тогда ЭБУ каюк). лучше вставить в наконечник свечу и наджно пристроить на массу. Искры нет, значит что-то с датчиком положения коленвала или цепи от него.
При неисправности всех остальных датчиков всех вместе или по отдельности, искра будет! Искра есть, но не заводится — смотреть топливо. Снять пластмассовый колпачк с рампы и зажать отверстие пальцем, так, чтобы в нм, отверстии, утопился штырк ниппеля и включить зажигание (с помошником). Там давление 2,5-3 атмосферы, и если вс нормально, то пальцем не удержать. Правда заводится и с 1-й атмосферой, но работает хреновато. Если давления нет, послушать, работает-ли насос при включении зажигания (вообще-то с этого начинаются все проверки). Не слышно, лезть опять к тем-же реле, проверять цепи. Гудит, проверить фильтры, трубки (не пережаты?)
Фары горят. Свечи сухие??ВАЗ 2107
инжектор — лечение троения и пропусков зажиганияДиагностика выявила что четвертая бензиновая форсунка забита, троение и множественные пропуски по всем.
Проверка элементов системы зажигания
Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.
Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.
[tip]Свечи зажигания не должны иметь видимых повреждений.
Необходимо проверить, что зазор между контактами равен 0,8 мм.
Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене.
Service Solutions: Скрипт CKP
Автор: Владимир Постоловский, Перевод Олле Гладсо, инструктора Riverland Technical and Community College Albert Lea, MN
Сигнал положения или скорости вращения датчика положения коленчатого вала (CKP). ) содержит много информации о двигателе. Когда двигатель работает, цилиндры двигателя нажимают на шейку коленчатого вала.
Вот почему коленчатый вал кратковременно ускоряется после верхней мертвой точки (ВМТ) в такте расширения (или сгорания). Если бы топливо не воспламенялось в цилиндре, ускорения не было бы.
Вместо этого коленчатый вал замедлится.
Таким образом, вклад мощности от каждого цилиндра можно определить, наблюдая за ускорением и замедлением коленчатого вала.
Даже если блок управления двигателем постоянно регулирует скорость оборотов двигателя на холостом ходу, чтобы поддерживать скорость в заданном диапазоне, ускорение и замедление от цилиндров двигателя присутствуют.
Сигнал датчика CKP вместе с сигналом зажигания от цилиндра ГРМ (обычно цилиндр №1) содержит информацию о значительном количестве параметров двигателя.
Анализ этих сигналов позволяет:
оценить статическую и динамическую компрессию для каждого цилиндра;
выявления неисправностей в системе зажигания;
оценить состояние форсунок;
получить информацию об угле опережения зажигания;
определение характеристик вращения маховика; и
определить отсутствующие и погнутые зубья маховика.
Сигнал датчика CKP вместе с сигналом опережения зажигания можно записать с помощью USB-автоскопа (или осциллографа) и проанализировать с помощью скрипта «CKP».
Скрипт CKP способен анализировать сигнал датчика скорости/положения коленчатого вала двигателя, работающего в паре с маховиками с любым количеством зубьев и с зазорами или без них типа 60-2, 36-1, 60-2- 2, 36-2-2-2 и так далее.
Основным требованием является жесткое крепление маховика или гибкой пластины к коленчатому валу. Цепные или ременные крепления маховика дадут плохой результат, так как в этом случае происходит значительное сглаживание сигнала от коленчатого вала.
Скрипту CKP требуется минимум информации для анализа сигнал датчика коленвала, сигнал зажигания от цилиндра ГРМ, количество цилиндров в двигателе, порядок включения и начальный угол опережения зажигания. Подробное описание результатов анализа, отображаемых во вкладках скрипта отчета «CSS», приведено ниже.
Вкладка «Отчет» (Кадр 1)
В первой строке данной вкладки указано название и версия анализатора сценариев. Это помогает убедиться, что используется последняя версия программного обеспечения.
Затем отображаются результаты анализа, выполненного этим скриптом:
Количество зубьев на один оборот коленчатого вала:
Формула привода маховика, который работает совместно с датчиком частоты вращения/CKP.
Например, «60-2» означает, что диск имеет 60 зубьев, два из которых отсутствуют.
Примечание: Ford часто использует маховики с формулой 36-1; новый дизель Volkswagen 60-2-2, Subaru 36-2-2-2.
Если сигнал с ДКП записывается с помощью зубчатого венца маховика, зазоров не будет и зубцов обычно будет 136.
Отклонение при определении количества зубьев:
Значение отклонения формулы расчета маховика.
ВМТ первого цилиндра совпадает с номером зуба: Это число зубьев от маркерного зуба. Этот зуб может располагаться прямо напротив датчика скорости/CKP, когда поршень синхронизирующего цилиндра находится в ВМТ.
ВМТ также может указываться как количество зубов, удаленных от отсутствующего зуба (сигнал).
Если на тормозном колесе коленчатого вала обнаружен отсутствующий зуб, то приложение рассчитывает количество зубьев от отсутствующего зуба до ВМТ 0° цилиндра ГРМ.
Если отсутствуют зубья, то первым зубом будет зуб, расположенный под углом 180° к датчику положения коленчатого вала, когда поршень первого цилиндра находится в ВМТ.
Следует отметить, что точность количества зубьев по прохождению зубьев до ВМТ зависит от точности заданного пользователем начального угла опережения зажигания. Также на этой вкладке находятся советы для диагноста, а также сообщения об ошибках, которые могут отображаться.
Вкладка «Эффективность (ускорение)»
(кадры 2-6)
В нашем первом наборе кадров (2-6) мы видим, как серая кривая показывает мгновенную частоту вращения коленчатого вала.
Цветные кривые показывают эффективность каждого цилиндра двигателя. Чем выше кривая ускорения, тем мощнее цилиндр. Цилиндр, который вообще не работает, создает замедление коленчатого вала, в результате чего форма волны находится ниже черной горизонтальной оси.
Тестовый автомобиль: Audi A6 1995 V6 2.6L :
Симптом: Попеременное отключение форсунки цилиндра №4 и цилиндра №5.
Во время записи двигатель изначально работал на холостом ходу. Электрический разъем форсунки четвертого цилиндра был отсоединен, а затем снова подсоединен. Затем такая же процедура применялась для цилиндра № 5.
Заметили интересную особенность в алгоритме работы блока управления двигателем. После отключения форсунки двигатель начал трясти.
В результате ЭБУ моментально реагировал на уменьшение мгновенной частоты вращения коленчатого вала, и для сохранения заданных оборотов двигателя на холостом ходу увеличивал КПД следующего по порядку зажигания цилиндра за счет опережения опережения зажигания. Во время записи дроссельная заслонка плавно открывалась.
Эти графики показывают, что вклад мощности от каждого цилиндра увеличивался при открытии дроссельной заслонки. Затем дроссельная заслонка была резко закрыта.
Вклад мощности от каждого цилиндра упал ниже нулевой линии. После этого двигатель продолжал работать на холостых оборотах.
Затем резко открылась дроссельная заслонка. Графики также показывают значительное увеличение вклада мощности от каждого цилиндра. Как только обороты двигателя достигли 3000 об/мин, зажигание выключили, но дроссельную заслонку удерживают в полностью открытом положении до полной остановки двигателя.
Как только зажигание выключается, частота вращения коленчатого вала начинает уменьшаться.
В этот момент двигатель работает как воздушный насос. Двигатель всасывает воздух, сжимает его, а затем выбрасывает. (Зажигание отсутствует и обычно нет топлива, так как зажигание выключено.)
В результате сжатый воздух в цилиндре (после прохождения поршнем ВМТ на такте сжатия) действует как пружина и давит на шейку коленчатого вала.
Чем больше воздуха было сжато в цилиндре, тем мощнее «толчок». Расчетное ускорение коленчатого вала на этом этапе зависит только от механической работы двигателя и не зависит от состояния системы зажигания или состояния системы подачи топлива.
Другой пример был записан на карбюраторный двигатель ВАЗ 2109 1,5л .
Эффективность цилиндра №3 снизилась из-за утечки. Кривая ускорения третьего цилиндра на холостом ходу расположена ниже черной нулевой линии ( кадр 5 ).
Это свидетельствует о значительном снижении КПД данного цилиндра. Двигатель имеет пропуски зажигания. Другими словами, двигатель трясется.
Интересно, что при открытии дроссельной заслонки КПД этого цилиндра увеличивается. Однако по сравнению с другими цилиндрами он имеет более низкий КПД.
По этому графику фазы разгона (по мере замедления оборотов двигателя при полностью открытой дроссельной заслонке и при выключенном зажигании) видно, что по мере снижения оборотов двигателя форма ускорения третьего цилиндра отклоняется больше и более вниз от кривой ускорения всех других цилиндров.
Этот символ диаграммы отклонения указывает на пониженную рабочую компрессию в данном цилиндре.
Измерение компрессии с помощью манометра обычным способом с использованием пускового устройства дало следующие результаты: цилиндр 1 = 12 бар, цилиндр 2 = 14 бар, цилиндр 3 = 7 бар и цилиндр 4 = 12 бар (174, 203, 102, 174 psi соответственно).
Примечание: Двигатель в этом примере не оснащен датчиком положения коленчатого вала. В данном случае сигнал регистрировался с помощью индуктивного датчика (датчика Lx), установленного вблизи зубьев маховика, который входит в зацепление с шестерней стартера при пуске двигателя. Датчики индуктивного типа (часто называемые переменным магнитным сопротивлением или VRS) часто используются в качестве датчиков коленчатого вала, распределительного вала и скорости вращения колеса.
(Можно также использовать датчик оптического типа.) Ранее мы заявляли, что скрипт «CKP» способен записывать и анализировать сигнал практически любого датчика вращения, а также определять любую скорость любого маховика, пока на нем жестко закреплен на коленчатом валу диагностируемого двигателя.
На последней фазе графиков разгона ( Кадр 6 ) учитывается падение оборотов двигателя при полностью открытой дроссельной заслонке, при выключенном зажигании. Вклад одних цилиндров меньше, чем других во всем диапазоне оборотов двигателя.
Это свидетельствует либо о недостаточном наполнении цилиндра воздухом, либо о том, что степень сжатия в цилиндре снижена (возможно, из-за погнутого штока).
Таким образом, скрипт «CKP» может точно определить неисправности в механической части двигателя. Поскольку топливо и/или искра исключены из уравнения, изменения момента зажигания и подачи топлива не влияют на измерение.
Аналогично, сценарий «CKP» может идентифицировать периодические и трудно диагностируемые механические проблемы, такие как клапаны, которые периодически заедают в открытом или закрытом положении. Вклад цилиндра в мощность зависит от качества и количества воздушно-топливной смеси, качества искры зажигания, точности опережения зажигания, а также механических условий, влияющих на компрессию двигателя (клапаны, погнутые штоки).
Неисправности системы зажигания могут быть эффективно диагностированы, потому что этот тип неисправности будет влиять на работу цилиндра при определенных условиях и никак не влияет на другие условия.
Неисправная катушка зажигания
Кривая ускорения, относящаяся к неисправной катушке зажигания, выделит затронутые цилиндры.
Отказ системы зажигания, как правило, приводит к тому, что затронутые цилиндры вообще не вносят вклад в мощность. Частичное снижение вклада мощности обычно не наблюдается при отказах системы зажигания.
Возможны некоторые исключения из этого правила (например, слабая искра или искра в неподходящее время). Неисправность системы зажигания может привести к снижению компрессии, если ее не остановить в течение определенного периода времени. (На кольцевое уплотнение может повлиять снижение давления в цилиндре, вызванное недостаточным сгоранием.)
Диагностика загрязненных форсунок
На холостом ходу этот двигатель имеет явные пропуски зажигания. Последняя фаза графиков разгона (во время торможения двигателя из-за выключения зажигания) указывает на то, что двигатель механически исправен. Наполнение цилиндра и компрессия нормальные и одинаковые для всех цилиндров.
КПД цилиндров неодинаков во время торможения, но ни один цилиндр не дает пропусков зажигания полностью. Наиболее вероятной причиной этого типа проблем без каких-либо явных механических проблем является подача топлива. Измерение расхода форсунок на испытательном стенде дало следующие результаты: 64 мл, 80 мл, 40 мл, 60 мл.
В заключение, если последняя фаза графика (при выключенном зажигании) не указывает на проблему, а график при зажигании указывает на частичную потерю вклада цилиндра (но не полностью), наиболее вероятной причиной является проблема с подачей топлива, например неисправная или забитая форсунка. Этот метод может обнаружить частично забитую форсунку до того, как это окажет существенное влияние на эффективность двигателя. Это избавляет техника от необходимости демонтировать форсунки для проверки их расхода без уважительной причины.
Следует отметить, что если двигатель оснащен двумя свечами зажигания на цилиндр и искра есть только на одной из свечей зажигания, вклад мощности от этого цилиндра может быть уменьшен на 10-20%.
Сценарий «CKP» может служить хорошим инструментом для диагностики периодических пропусков зажигания и/или неравномерной работы двигателя. Сценарий сам по себе не может определить, является ли причиной проблема с зажиганием или подачей топлива, если цилиндр вообще не вносит вклад в мощность.
Однако, если мы подливаем топливо в двигатель во время его работы и на неисправном цилиндре увеличивается вклад цилиндра, причиной пропусков зажигания является нехватка топлива, например, из-за забитой форсунки.
Вкладка «Момент зажигания до ВМТ1 (Относительный угол опережения зажигания)» (Кадры 7 и 8)
Скрипт может рассчитать угол опережения зажигания и отобразить результат в графическом виде. Кадры 7 и 8 относятся к результату анализа сценария опережения зажигания. Результат показывает изменения синхронизации, вызванные оборотами двигателя и нагрузкой.
Тестовый автомобиль: Renault Laguna:
Графики показывают, что момент зажигания больше опережает при средней нагрузке на двигатель по мере увеличения оборотов (зеленая кривая), чем при большой нагрузке.
Следующий пример записан с бензиновым двигателем ВАЗ 2108.
В этом двигателе используется карбюратор и распределитель с механическим вакуумом и центробежным опережением.
График показывает отсутствие коррекции угла опережения зажигания при увеличении оборотов двигателя.
Центробежный механизм опережения зажигания не работает. Однако изменение синхронизации при манипулировании дроссельной заслонкой показывает, что опережение вакуума работает так, как предполагалось. Этот скрипт в чем-то похож на скрипт «Px». Сценарий «Px» вычисляет абсолютное значение момента зажигания, тогда как сценарий «CKP»
вычисляет относительное значение. Это означает, что когда сценарий «Px» вычисляет угол опережения зажигания как 10°, тогда угол опережения зажигания составляет это число градусов от ВМТ. Если сценарий «CKP» отображает 10°, то угол опережения зажигания отклоняется на это число градусов от начального момента, который был установлен.
По этой причине сценарий «CKP» не может использоваться для установки начального угла опережения зажигания.
На графике область нуля градусов выделена серым цветом, чтобы показать, что это не абсолютное измерение.
Даже если на графике или диаграмме представлены только относительные значения, можно легко увидеть проблемы опережения синхронизации, вызванные неисправностью механизмов управления синхронизацией (будь то электронных или механических).
Вкладка «Зубчатый диск к ВМТ1 (Маховик)» ( Рамы 9 и 10 )
Скрипт «CKP» автоматически определяет количество зубьев и зазоров на маховике, а также их расположение относительно ВМТ маховика. синхронизирующего цилиндра и создает диаграммы, показывающие характеристики маховика и датчика положения коленчатого вала.
Один пример записан с двигателя ВАЗ 2107, оснащенного впрыском топлива. Черная диаграмма (кадр 9) показывает наличие и/или отсутствие зубов. В этом случае отсутствуют два зуба в области 120° до ВМТ.
Красная диаграмма показывает отклонение между зубьями. Если расстояние между зубьями меняется (например, из-за погнутого или сломанного зуба), будет показано отклонение.
Также здесь будет отображаться погнутый или иным образом деформированный маховик. Если вариация составляет более 2%, красная диаграмма будет находиться за пределами розовой области.
На некоторых двигателях маховик может быть специально сконструирован с отсутствующим одним или несколькими зубьями. Цель отсутствующего зуба или зубьев состоит в том, чтобы создать ссылку для компьютера управления двигателем. ВМТ цилиндра ГРМ может быть показана, например, с отсутствующим зубом. В 1-, 2- и 4-цилиндровых двигателях красная диаграмма будет иметь циклическое, почти синусоидальное изменение. Это связано с тем, что все цилиндры будут находиться в мертвой точке одновременно.
Например, в 4-цилиндровом двигателе, когда цилиндры №1 и №4 находятся в ВМТ, цилиндры №2 и №3 будут в НМТ (нижняя мертвая точка).
В этот момент времени вся кинетическая энергия накапливается в маховике и коленчатом валу. Из-за этого даже без нагрузки на двигатель вращение коленчатого вала неравномерно и изменение скорости распознается скриптом «CKP» как небольшое отклонение положения зубьев.
Для 3-, 5- и 6-цилиндровых двигателей и более характер вращения коленчатого вала более равномерный. Зеленая диаграмма показывает уровень сигнала от датчика CKP. Амплитуда выходного сигнала этого датчика, в том числе, зависит от скорости вращения коленчатого вала.
Алгоритм расчета уровня сигнала на данном графике разработан таким образом, что расчетный уровень сигнала не зависит от скорости вращения коленчатого вала. Таким образом, расчетная мощность сигнала зависит от самого датчика, маховика и расстояния между датчиком и зубьями маховика.
Если зеленая диаграмма расположена ниже оси светло-зеленого цвета, воздушный зазор между датчиком и маховиком может быть слишком большим. Кроме того, на зеленой диаграмме четко показано изменение скорости маховика.
На следующем кадре показан маховик с более выраженными проблемами, чем в предыдущем примере.
Этот пример был записан для автомобиля Alfa Romeo 146 с двухконтурным двигателем объемом 1,4 л. Точность соосности зубьев низкая и шаг зубьев «гуляет» в пределах ±2%.
Отсутствующие зубы расположены ближе к ВМТ, чем в предыдущем примере.
Следует отметить, что диаграммы во вкладке «Маховик» показывают только постоянные неисправности, связанные с конкретным маховиком. Если сигнал датчика CKP будет периодически искажаться, то это отразится только на графике мгновенных оборотов двигателя во вкладке «Разгон» в виде искажений этого графика.
Искажения сигнала датчика скорости/положения из-за ненадежных электрических соединений.
Диагностика дизеля
Скрипт «CKP» применим для диагностики дизеля, и актуален тем, что не все системы управления дизелями позволяют выводить через сканер информацию о работоспособности каждого цилиндра. И те, которые позволяют вам видеть такую информацию, в большинстве случаев будут отображать только данные о значениях подачи топлива по цилиндрам на холостом ходу или на более низких оборотах. Это связано с тем, что компьютеру требуется относительно стабильная скорость вращения для выполнения этого типа теста.
При работе с дизельным двигателем мы должны использовать другие средства синхронизации с цилиндром ГРМ, так как нет свечи зажигания, от которой можно получить сигнал синхронизации. Если на топливораспределительной рампе есть датчик давления, этот датчик можно использовать для синхронизации.
Если датчик встроен, например, в форсунку третьего цилиндра, начните с цилиндра №3 в порядке зажигания. Итак, для четырехцилиндрового двигателя с порядком работы 1-3-4-2 используйте 3-4-2-1. Запустите порядок зажигания с номером цилиндра, который используется для синхронизации.
Для систем впрыска дизельного топлива, использующих систему Common Rail, и для систем со встроенными форсунками можно использовать датчик тока с чувствительностью 100 мВ/А. Закрепите зонд вокруг провода форсунки. Это должен быть провод, используемый для управления электромагнитным или пьезоэлектрическим штифтом форсунки.
Сценарий «CKP» автоматически синхронизируется с сигналом основного впрыска, игнорируя события до и после впрыска топлива, поскольку продолжительность основного впрыска топлива намного больше, чем продолжительность других событий впрыска.
На двигателе 2003 Renault Trafic 1.9 DCI мы обнаружили, что шток в цилиндре № 3 погнулся из-за гидроблокировки двигателя (вода или другая несжимаемая жидкость в цилиндре).
Погнутый шток вызвал слишком низкую компрессию в этом цилиндре. Если дизельный двигатель оснащен механическим впрыском топлива, для генерации сигнала синхронизации можно использовать пьезоэлектрический преобразователь (например, датчик детонации). Здесь вы должны прикрепить датчик к топливопроводу, идущему к цилиндру синхронизации, чтобы диагностировать эту проблему.
Подробнее о диагностике и ремонте систем впрыска топлива, зажигания и электроники автомобиля с помощью USB-осциллографа можно узнать на сайте http://injectorservice.com.ua/home.php?lang=eng.
Историческая база данных FIA
В соответствии со ст. 4.1.4 к Приложению K FIA: Для любого омологированного автомобиля к HTP должна быть приложена заверенная ASN копия (распечатанная на бумаге с печатью/водяным знаком FIA с дополнительной аутентификацией ASN) оригинальной формы омологации автомобиля или заверенная ASN копия (распечатанная на бумаге с печатью/водяным знаком FIA с дополнительной аутентификацией ASN) Формы ретроспективной омологации автомобиля.
Ни одна из форм, доступных на этом веб-сайте, не будет признана действительной на мероприятии, это только для консультации.
Make VAZ VFTS
-РЕСЕТ-04.AVR 09.MARS 1,5 10 100 1000 101 104 105 105F 106 11 110 1100 111.154 113 116 118 120 1200 1202 1204 1204-612 122 124 125 125P 126 127 128 128 130 1300 1300-211 1301 1302 1304 1307 1308 131 1310 132 1320 135 1411 1430 1430/144 145 147 1500 1501 151.154 155 156 16 16.55 16/60 160 164 17 1700 1700-112 1750 180 1800 1800/68 1802 1844 1919.422 190 190E 1935 1936 1962 1963 1964 1965 1AZ-FE 2 2.5 20 200 2000 2002 204 205 206 21 2101 21011 2103 21074 21RX 220 220E 230 230.4 2300 24 240 242 244 25 250 2500 26.55 2600 2635 2636 264 27.464 275 280 2800 3 3.5 3,8 30 300 3000 304 305 306 307 308 309 311 316 318 318i 318IS 318IS-4 320 320/6 3200 320i 323 325 325i 33 330 340 343 350 3500/3500 353 356 360 365 3S-GTE 4 4.2 4/4L 4/4L/4 4/70 400 403 404 405 406 407 408 411 412 431010 43223 44 440 450 47 480 4911 49250 49251 49252 49255 4G93 5 50 500 504 505 512 520 525 528 530 544 55 56 575M 6/110 600 604 62 626 633 635 650 650T 66 700 750 8 80 80 Quattro 800 850 86 9 90 900 9000 904 910 911 912 914 917 924 928 928S 944 95 950 96 99 A A1 A112 A310 A4 A40 Abarth Accord ACE Admiral Aero Alfa Alfasud Alfetta AlfettaGTV Allardette Almera Alpine Alter AM Ambassador Ami AMX Anadol Anglia Appia Ascona Ascona-A Aska Astra AU Audi Austin Austin/Morris Avenger AX Axor AZLK B16 B16A B16B16A B18C Bagheera Baleno Ballade Barracuda Bellel Bellett Berlina Berlinetta Beta Bianchina Bighorn Biturbo Blazer Blue Bluebird Bravo BX C C(L)10 c.
block C220 C290 Cabriolet Calibra Camaro Campagno Campagnola Camry Capella Capri Caravan Caravelle Carina Carol Carrera CD Cedric Celica Challenger Chamois Charade Charmant Chaser Cherokee Cherry Chevette Chevrolet Chevy Cielo Cinquecento City Civic Climax Clio CLK-GTR CLK-LM Cobra Colt Commodore Compagno Consul Consul/ Contessa Cooper Cordia Corolla Corona Corsa Corsair Cortina Corvair Corvette Cosmo Cosworth Cougar Countach Coupe Cresta/ Crown Cuda Cultus CX Cyclone Cyma D Daffodil Dart Datsun Dauphine Daytona DB Delta Dino Diplomat Discovery Diva Djet DKW Dodge Dodge/Chrysler Domani Double DS DS-19Dyane E E90 EH Elan Elantra Elava Electron Eleven Elf Elite Elva Ensign Equipe Escort Esprit Europa Europe F F1 F2000 F20C F40 F50 Fabia Facelia Fairlady Fairlane Falcon Familia FAV Favorit FB FBH FBS/D/E Felicia Fellow Feroza Fiat Fiesta Firebird Firenza Flaminia Flavia Florian Floride Focus Ford Fronte Fuego Fulvia Fura Fusca Fuso G180 G270 Gacel Galant Galaxie Gazelle Gemini Ginetta Giulia Giulietta Gloria Gol Golf Gordini Grand Grantura Gremlin Griffith GS GSA GT GT-A GT-A-L GT1 GT6 GTA GTB GTO GTR GTX Guilia Gypsy H h32A HA Hawk HBR HC HD Herald Hillman Hilux Horizon Hornet HP Humber Hummer Hunter I-4 Ibiza ID Ignis Iltis IM Imp Impala IPV Javelin Jeep Jensen Jet Jetta Junior K KA Kadett Kadett-B Kadett-B-Coupé Капитан Karmann Kerax Kitten KL L2000 Lada Laguna Lancer Lancia Land Langley Lanos Lantis LeBaron Leon Lima Lotus Luce M M-21-M M2000 M2223 M271 M3 M42 Magnette Mangusta Manta Manta-A Mantara Marathon Marbella March Marina Mark Matra Maverick Maxima Mazda MC Megane Mercury Metro MG MGA MGB MGC Micra Midget Mini Minica Minor Minx Mira Mirage Missile Mk ML ML140 Mondeo Monomille Montreal Monza Morris MP-1 MP190 Murat Murcielago Musso Mustang MX Méhari N Neon New Nexia Nova NSU Nubira Nuevo Octavia Oggi Oltcit Olympia Omega Optra OT Oxford P P130 P5 P6 P7 Padmini Pajero Palio Panda Pantera Passat Pathfinder Patrol Пикап Pinto Pkw Plus Plymouth Polo Polonez Polski Pony Prelude Premier Primera Primula Prinz Probe Publica Pulsar Punto Quattro Quint R R12 R18 R20 R4 R5 R6 R8 Rancho Range Ranger Rapier RAV4 Regatta Rekord Renault Ritmo Rivolta Rockette Rocky Ronda Rotary Rover RS RT RVR S S1100 S124A S14 S40 S60 S7 SA22C SA310 Saab Sabre Samba Samurai Satria Savanna Saxo Scepter Scimitar Scirocco Sedan Seicento Sephia SF Sierra Silvia Sim’4 Simca Singer Sirion Skoda Skyline SM SM/SB SMT Solara Sonett SP SP(L)311 Spazio Special Speedwell Spider Spidereuropa Spirit Spitfire Sport Sport-Prinz Sportage Sports Sporty Sprinter Sprite SR(L) 311 SR20DE SR20VE Standard Starion Starlet Stiletto Storm Stratos SU4A Subaru Sunbeam Sundance Sunny Super Supra Suzulight Swift SX Syrena SZ T T.
Spark T2-603 T2000 T815 TA-CB Tagora Talisman Talladega Taunus Tempest Terrano Tiger Tipo Toledo Torana Torino TP TR Trabant Tredia Triumph TT TTS Twin TYP Type Type-E Unimog Uno UP Urraco V-Car V8 Valiant Vanden Vauxhall Vectra Vedette Vega Vehicross Velox/ Vento Ventora Victor Violet Visa Vitara Vitesse Viva Viva/ Vogue Volga Voyage VW VX Wartburg Wira/Persona Wolseley X X2222 X2223 Xantia Xedos XJ XJ-220 XJS XK XR4Ti Xsara Y Yugo Zafira ZAZ-1102 Zephyr ZETEC Zodiac ZX
Модель Лада 110-2,0 (Ваз 21106) Лада 2105 Лада 2108 Лада Нива (Ваз 2121) Лада Самара 21083 Лада ВФТС
Группа А Б Т1
Страна Швеция
7 Сбросить список фильтров
25
5
ВАЗ Лада 110-2,0 (Ваз 21106)
ГРУППА: A
Число цилиндров: 4
ГОД: 2 мая 1998 г.
СТРАНА: Швеция
ВАЗ Лада 2105
ГРУППА: A
Число цилиндров: 4
ГОД: 2 ноября 1983 г.
СТРАНА: Швеция
ВАЗ Лада 2108
ГРУППА: A
Число цилиндров: 4
ГОД: 2 августа 1986
СТРАНА: Швеция
ВАЗ Лада Нива (Ваз 2121)
ГРУППА: T1
ГОД: 2 апр 1990
СТРАНА: Швеция
ВАЗ Лада Самара 21083
ГРУППА: A
Число цилиндров: 4
ГОД: 2 января 1988 г.
СТРАНА: Швеция
ВФТС Лада ВФТС
ГРУППА: B
Количество цилиндров: 4
ГОД: 2 октября 1982 г.
СТРАНА: Швеция
- Последние модели
- Самые просматриваемые
Chevrolet Monza 2+2
Renault 5 GT Turbo C 405 (1401)
Fiat X 1/9 (1290)
Toyota Celica 1600 GT TA40
Peugeot 106 Rallye
ISO GRIFO A3/C
9000 21800 GT — спортивное купе
Nissan Skyline GTR Turbo BNR32 (2568)
- следующий ›
Почему ВАЗ-2107 не заводится? Советы автомехаников
Автогигант ВАЗ подарил отечественным автолюбителям множество моделей автомобилей, ставших сегодня классикой.
Они по-прежнему очень популярны. Бывает, системы автомобиля выходят из строя. Машина не может двигаться.
Этому есть множество причин. В каждом случае есть причины, по которым ВАЗ-2107 не заводится. Для решения этой проблемы необходимо рассмотреть наиболее распространенные поломки данной модели. Опытные автомеханики готовы поделиться своим опытом с владельцами «семерок».
Самостоятельное решение проблемы
Причин, по которым ВАЗ-2107 заводится и глохнет или вообще не едет, довольно много. Вы можете найти поломку самостоятельно. Но для этого нужно иметь терпение, необходимые инструменты и достаточно свободного времени. Если беда настигла владельца машины, когда он носится по своим делам, лучше взять другую машину. Это будет исправлено позже, когда будет достаточно времени для диагностики.
Неважно, карбюраторный или инжекторный двигатель установлен на эту модель. Диагностика производится в любом случае по единой схеме.
В первую очередь стоит обратить внимание на аккумулятор, он заряжен.
Также батарея может выйти из строя по каким-то причинам. Далее осматриваются свечи и топливные фильтры. Также можно проверить дроссельную заслонку. Он может быть засорен. Это самый простой тест, который иногда сразу выявляет неисправность. Если причину установить не удалось, потребуется более глубокая диагностика.
Первый этап диагностики
Что нужно проверить в первую очередь, если ВАЗ-2107 не заводится? Стартер — вот что требует большого внимания. Надо посмотреть, как он себя ведет при зажигании. Он может работать бодро, слабо или вообще не реагировать на зажигание.
Если стартер вообще не работает, то неисправность может быть связана с этим узлом. Но эта картина характерна для полностью разряженной батареи. Реле стартера даже не щелкает. Для проверки этой версии нужно включить любое оборудование на батарейках, например фары.
Если стартер крутит слабо, проблема в разряженном аккумуляторе. Это может подтвердить тусклый свет фар.
Поломка аккумулятора в лучшем случае решается подтяжкой крепления клемм.
Если батарея полностью разряжена, вы можете оставить толкать, тянуть или скользить. А вот машину с электронным впрыском топлива или АКПП таким образом привести в движение не удастся.
Отказ системы зажигания
Стартер крутит бодро, но двигатель не заводится. ВАЗ-2107 (карбюраторный или инжекторный), скорее всего, не может сдвинуться с места из-за системы подачи топлива или ее зажигания. Начать лучше с последней диагностики. Эта система в представленной модели чаще выходит из строя. Особенно это характерно для сырой погоды.
Система контактов «семерки» может быть самой разной. Есть машины с простейшим устройством (классические) или с очень сложным электронным бесконтактным принципом. Есть и комбинированные варианты.
В любом случае система зажигания будет состоять из 4 частей. Это низковольтная группа, повышающая трансформатор (катушка). Затем следует высоковольтная часть и свечи. Аудит проводится поэтапно (а лучше с конца).
Высоковольтная часть системы
Если ВАЗ-2107 плохо заводится или вообще не работает, необходимо проверить центральный провод.
Он соединяет распределитель с катушкой. Для этого наконечник проволоки аккуратно вынимается из крышки. Далее его приближают к любой детали, тесно соприкасающейся с массой машины. Неважно, окрашена эта поверхность или нет.
Затем необходимо закрепить проволоку таким образом, чтобы между выбранной деталью и ее кончиком был небольшой зазор (достаточно 5-7 мм). Если в автомобиле используется электронный тип зажигания, необходимо очень аккуратно монтировать проводник. Ведь при ней падает масса всей электроники с большой вероятностью выхода из строя.
Нельзя также обкручивать центральный провод вокруг тела. Не держите проводник рукой. Удар током будет достаточно сильным. Если в этой системе есть искра, то проблема в другой системе.
Дальнейшее изучение электроники
В поисках причины, почему не заводится ВАЗ-2107, необходимо дополнительно изучить электронику. Если это не искра центрального провода зажигания, необходимо снять крышку трамблера.
Необходимо визуально оценить его внутреннее состояние.
Если на крышке распределителя скопилась грязь или конденсат, искра может идти не туда, где должна быть. Для устранения таких нарушений это пространство следует вымыть, высушить и очистить. Контакты трамблера также шлифуются мелкой наждачной бумагой. Если на бегунке или крышке от удара током остался темный след, эту деталь необходимо заменить.
Далее очень внимательно нужно просмотреть провода идущие к свечам. Их кончики и все коммуникации должны быть чистыми, сухими. После этого крышку можно заменить. Система снова проверяется. Если все напрасно, свечи переворачивают и чистят. Иногда их вообще нужно заменить.
Проверка напряжения на катушке зажигания
Если после проведенных манипуляций ВАЗ-2107 нет, необходимо проверить катушку зажигания. Напряжение может быть подано на него или нет. В первом случае причиной неисправности является катушка. Это бывает редко, но в этом случае необходимо его изменить.
Иногда к нему не крепятся провода, что приводит к неисправности.
Если нет напряжения на катушке, причина, скорее всего, именно в электронике, у которой контакты и соединения в низковольтной части закреплены ненадежно. Но с диагностикой в этой системе одной не справиться. Придется обращаться к профессиональному механику.
Если система зажигания автомобиля классического контактного типа, можно попробовать осмотреть контакты прерывателя. Если машина постояла какое-то время, они могут окислиться. В таком случае их очищают. Если на катушку подать напряжение, можно эксплуатировать автомобиль дальше. Если нет, то необходимо обратиться в сервисный центр.
Подача топлива
Если автомобиль ВАЗ-2107 не заводится даже после всех перечисленных манипуляций, проблема может быть в системе подачи топлива. С системой впрыска топлива самостоятельно ничего не сделаешь. Вы можете только навредить. В этом случае визитов в сервис не избежать.
Система карбюратора проще.
Поэтому его можно диагностировать самостоятельно. Сначала проверьте, не поступает ли бензин в карбюратор. После отсоединения шланга необходимо включить ручную подачу топлива. Если все работает, можно проверить, поступает ли топливо прямо в карбюратор.
Для этого воздушный фильтр снимается, резко нажимается педаль акселератора. Вместо этого вы можете натянуть дроссельную заслонку на трос. Карбюратор следует смотреть сверху (воздушная заслонка открыта). Если в первом диффузоре нет струйки бензина, то засорилась игла клапана или топливный фильтр.
Влияние температуры
Часто ВАЗ-2107 зимой не заводится. Эта неприятность может быть вызвана неправильным выбором вязкости масла или его загустением в коробке передач. Стартеру становится сложно провернуть его в системе.
Если вязкость масла не подходит, это может привести к выходу из строя двигателя. Поэтому в морозы нужно относиться к подбору смазочных материалов очень внимательно. Зимой, чтобы машина побыстрее завелась, надо выжимать сцепление до конца.
