Реле зарядки аккумулятора ваз 2107

В автомобиле источников энергии два. Аккумуляторная батарея и генератор. Причём генератор является главным, так как способен заряжать аккумулятор во время движения. В самых крайних, отчаянных случаях энергией аккумулятора можно пользоваться. По разным оценкам, в самом оптимистичном случае на аккумуляторе можно по ровной дороге проехать около 100 км. При этом не должны быть включены фары, отключена печка, и, желательно, температура окружающего воздуха должна быть невысокой, а скорость — постоянной, чтобы не включался вентилятор радиатора. И аккумулятор при этом будет полностью заряжен. Только в этом случае вся энергия пойдёт в «искру».

Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда АКБ, причин может быть множество.

Начнём с генератора. На ВАЗ 2107 (карбюратор), стоит генератор переменного тока (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это синхронный трёхфазный двигатель.

Причины, при которых нет зарядки аккумулятора, могут быть общие, независимо от того стоит ли у вас карбюратор или инжектор.

Рассмотрим причины, когда виноват генератор, то есть на его выводах отсутствует напряжение. Это может произойти потому, что перегорели выпрямительные мосты (диодные), обмотка и многие другие причины.

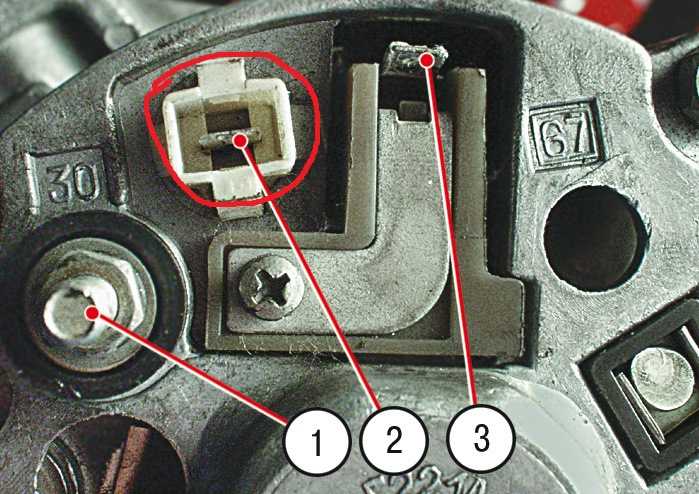

На ВАЗ 2107 (инжектор) установлен восьмёрочный генератор 5142.3771. Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдаёт больший ток, не 55 А, а около 80-90 А в час, так как инжектор требует большего расхода электроэнергии, он более современный и обладает большей удельной мощностью. На рисунке изображён генератор, дающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Прежде, чем утверждать, что зарядка пропала именно в генераторе ВАЗ 2107, проверьте:

• Если на генераторе есть входящее напряжение, то это ещё не доказывает, что повреждён именно он и нет выходящего тока. Ведь к обмотке возбуждения генератора ток подводят диоды. В таком случае на приборной панели будет гореть лампа заряда аккумулятора.
• Стоит также замерить тестером напряжение в сети. Если оно ниже 12 В, то, скорее всего, где – то случилось короткое замыкание, и в таком случае может интенсивно греться проводка.
• Следует проверить ремень генератора, точнее, его натяжение. Если он натянут слабо, то вместо того, чтобы приводить в движение ротор генератора, ремень скользит по нему сам, так как нет контакта.
• Вышло из строя реле зарядки генератора. Об этом нужно поговорить особо.

Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе с механизмом щёток, и его задача – стабилизировать напряжение на выходе. Несколько лет назад встречались реле, которые были вштампованы в печатную плату, и находились под панелью приборов, были неразборными. На рисунке реле указано стрелкой. В обиходе из – за характерной формы его называют «таблеткой».

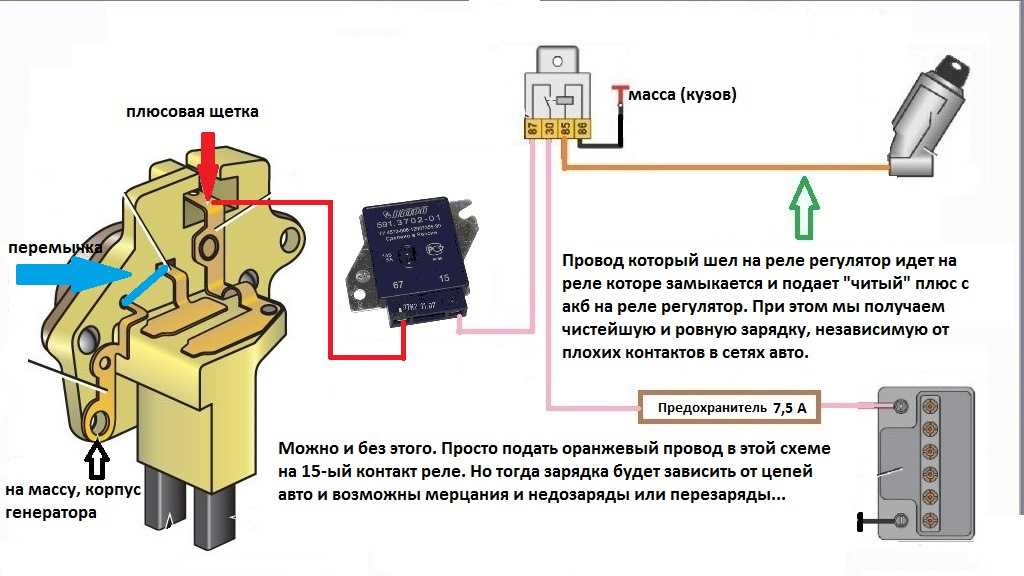

Теперь с развитием микроэлектроники печатную плату с успехом заменяет полупроводниковое реле. Размеры стали меньше, и нет проблем с установкой.

Как проверить, исправно ли реле зарядки?

Для этого:

• открываем капот;
• заводим двигатель;
• С помощью вольтметра замеряем напряжение на клеммах аккумулятора, которое, естественно, является выходным с генератора. Если напряжение будет выше 14,8 В или меньше 13,2 В, колебаться, выходя за эти пределы – неисправно реле зарядки.

Какие причины могут вывести из строя реле зарядки?

Всего две, не считая грубых поломок корпуса генератора:

• «плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
• Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и, какой бы формы и цвета не была «таблетка», из корпуса генератора к нему выходит жёлтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Самое неприятное что может случится с автомобилем это поломка в пути. Данная ситуация может заставить понервничать даже опытных автолюбителей, Вы спокойно едите к себе домой после тяжелого трудового дня и на полпути внезапно двигатель автомобиля глохнет. Ваша рука тут же тянется к замку зажигания, поворачиваете ключ, но вместо звука работающего стартера Вы слышите гробовую тишину, и только лампочки на приборной панели меняют интенсивность свечения. Если ваш автомобиль подает похожие «сигналы», то скорее всего виновником непредвиденной ситуации является отсутствие заряда аккумулятора.

Работа системы подзарядки в штатном режиме

Во время запуска двигателя происходит разряд аккумуляторной батареи, и для того что бы восстановить потраченную энергию в автомобиле устанавливают генератор. При нормальной работе генератора и регулятора напряжения, в электрическую сеть автомобиля поступает постоянное напряжение которое колеблется от 13. 6 до 14.2 В. Ниже приведена принципиальная схема электроснабжения «классики»:

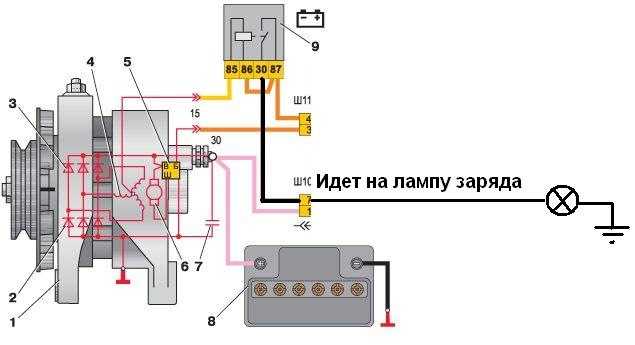

Работает данная схема так:

Когда твердая рука водителя поворачивает ключ зажигания, напряжение от аккумуляторной батареи поступает на катушку реле зажигания поз. 14. В следствии возникновения электромагнитного поля контакты реле замыкаются и напряжение через плавкий предохранитель поз. 10.

При исправной и заряженной аккумуляторной батареи данное напряжение равно 12 Вольтам. Если с предохранителем все нормально напряжение подается в бортовую сеть автомобиля и дальше делится между потребителями. Но нас интересует только цепь генератора и контрольная лампа зарядки аккумулятора, поэтому подробно опишем данные цепи.

Итак, напряжение попало на контрольную лампу заряда аккумулятора, которая при условии, что генератор не крутится (или не работает) должна гореть. Дальше напряжение поступает на клемму Ш5 и пройдя через монтажный блок поз. 10 поступает на клемму Ш10 (на рисунке верхний разъем). С разъема Ш10 напряжение поступает на клемму «61» которая находится непосредственно на генераторе. С клеммы «61» напряжение поступает на два потребителя:
1 -регулятор напряжения
2- собственно сам генератор

После того, как на обмотку возбуждения подано питание генератор запускается. В зависимости от частоты вращения коленчатого вала будет меняться фазовое напряжение которое поступает на диодный блок.

При достижении напряжения в 12 Вольт (на выходе с диодного блока) напряжение на контактах контрольной лампы выравнивается, и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение, превышающее 12 Вольт, которым аккумуляторная батарея и заряжается.

Симптомы, сопровождающие отсутствие нормального заряда аккумулятора

Первым индикатором того что система подзарядки АКБ дает сбой является постоянное или периодическое горение контрольной лампы (при условии, что частота вращения коленвала не ниже 800 об/мин). Вторым индикатором по работе которого можно судить о исправной системе является стрелка вольтметра.

Если стрелка вольтметра при заведенном двигателе находится ниже зеленного диапазона — то берем тестер и проводим ручную диагностику. К сожалению, в отечественных автомобилях семейства ВАЗ «классика» как правило проводка и цепь контрольной лампы с вольтметром находится в удручающем состоянии, поэтому для исключения неожиданных поломок мы рекомендуем самостоятельно с помощью тестера проверять работу генератора.

Кстати, проверка работы с помощью генератора при помощи обычного тестера является самым надежным способом проверки работоспособности генератора и цепи зарядки АКБ.

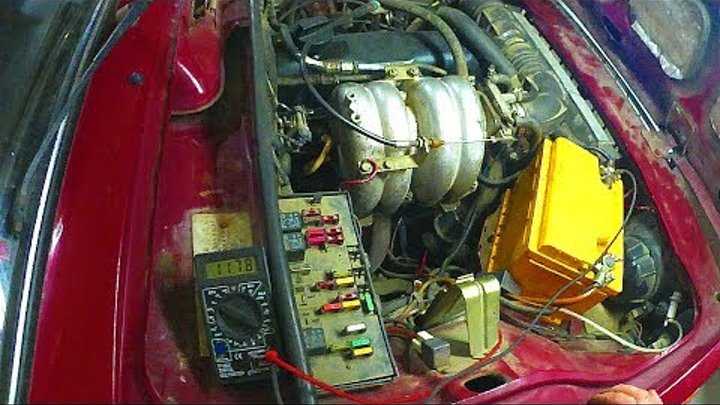

Итак, берем в руки мультиметр (тестер) и открываем капот нашего автомобиля. Наша цель замерить напряжение на клеммах АКБ при работающем двигателе, при нормальной работе оно должно находится в диапазоне 13.5…14.2 Вольта.

Еще раз напоминаем, для того что бы избежать повреждения электронных компонентов автомобиля ЗАПРЕЩАЕТСЯ отсоединять клеммы от АКБ при работающем двигателе.
Если в процессе диагностики Вы обнаружили проблемы с подзарядкой АКБ, то переходим к следующему разделу нашей статьи.

Устраняем неисправность

Наиболее распространенной проблемой которая может привести к неполному заряду АКБ является банальное окисление клемм или места подсоединения кабеля к массе автомобиля. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контактов. Если напряжение по-прежнему не «вернулось» продолжаем поиски.

Этап второй . С помощью того же тестера замеряем напряжение на «30» клемме (плюсовой щуп на клемму, минусовой на кузов автомобиля) если измеренное напряжение сильно отличается от значений, полученных на клеммах аккумулятора, то проблема кроется или в окислении самой клеммы «30» или нарушена проводка соединяющая генератор и АКБ.

Этап третий. Часто можно встретить ситуацию, когда лампочка «заряда» не горит, напряжение на клеммах АКБ в норме, стрелка вольтметра находится на своем положенном месте, но при этом АКБ очень быстро разряжается. Причиной данной поломки кроется в прослабленном ремне генератора. Следовательно — проверяем натяжение ремня генератора, при прикладывании усилия в 10 кгс ремень не должен прогибаться более чем на 17мм.

Этап четвертый . После многолетней службы, щетки генератора истираются практически в «ноль» поэтому если Вам не помогли советы, описанные выше, проверяем длину щеток, если их длина менее 5 см — меняем щеточный узел в сборе.

Этап пятый . Проверка диодов, с помощью тестера проверяем целостность полупроводниковых диодов.

Этап шестой . Проверка обмоток генератора.

Реле-регулятор напряжения ВАЗ-2107 необходим для стабильной работы всех потребителей электроэнергии. Правильнее его называть регулятором без добавления «реле», так как современные автомобили оснащаются электронными приборами на основе полупроводников. И электромагнитное реле в конструкции отсутствует. Но именно на примере механического регулятора нужно рассматривать работу и принцип функционирования прибора.

Для чего необходим регулятор?

На автомобилях используются генераторные установки, которые вырабатывают переменное трехфазное напряжение. После этого происходят такие преобразования:

1. Три фазы подаются на выпрямительный блок из шести кремниевых диодов.
2. Происходит выпрямление каждой фазы и преобразование напряжения в постоянное однополярное.
3. Отсекается вся переменная составляющая при помощи электролитического конденсатора.
4. Выпрямленное напряжение подается на силовой контакт в задней крышке генератора.

Величина напряжения зависит от частоты вращения, так как на выходе генератора может быть 10 В при 1000 об/мин и 30 В при 7000 об/мин (если не использовать регулятор).

Поэтому нужно стабилизировать напряжение. Способ, который используется в бытовой технике, — установка простого стабилитрона, не подходит. Мощность у генератора очень высокая, ток свыше 50 А. Если и можно найти в природе такой стабилитрон, то он не будет уступать своими размерами двигателю автомобиля. Стоимость производства такого прибора очень высокая. Фото реле-регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

В статорной обмотке может вырабатываться электрический ток только в том случае, если на нее будет воздействовать постоянное магнитное поле.

Чтобы создать магнитное поле, нужно на обмотку ротора подать напряжение. А чтобы сделать магнитное поле постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. А у нее максимальный потребляемый ток не более 2,6 А. Его намного проще стабилизировать.

Электромеханические устройства

Они не используются уже несколько десятилетий, так как у них имеются существенные недостатки:

1. Маленький ресурс.
2. Необходимость в частом обслуживании.
3. Массивная конструкция.

Основные компоненты прибора:

1. Электромагнитное реле.
2. Термокомпенсирующее сопротивление.
3. Дроссель.
4. Дополнительные резисторы — 2 шт.

Якорь закреплен при помощи хомута к Таким реле-регулятором напряжения ВАЗ-2107 (карбюратор в системе впрыска) комплектовались первые выпуски модели.

Процессы в регуляторе при остановленном двигателе

Весь цикл работы устройства можно разделить на несколько этапов:

1. Как только включается зажигание, подается ток от аккумулятора на сердцевину дросселя.
2. Ток проходит также по нормально замкнутым контактам, подается на клемму «Ш» регулятора.
3. Цель — обмотка возбуждения. На нее подается питание при включении зажигания.
4. Напряжение поступает через контакт «Я» на сопротивление термокомпенсации и обмотку регулятора, второй конец которой соединен с массой.
5. Покуда намагничивающая сила у сердцевины незначительная, контакты К1 замкнуты, по роторной обмотке возбуждения проходит ток. Его величина порядка 2,6 Ампер.
6. При этом ток поступает на выключатель в замке зажигания, нормально замкнутые контакты, хомут, лампу в приборной панели, реле для контролирования зарядки.

При запуске двигателя

Как только будет запущен двигатель, происходят такие процессы:

1. Намагничивание сердцевины.
2. Преодолевается усилие пружины, и группа контактов К1 размыкается.
3. Производится включение первой ступени регулировки.
4. Электрический ток поступает на дроссель и добавочные сопротивления (R доб = 5,5 Ом).
5. Ток в роторной обмотке постепенно возрастает, а напряжение уменьшается.
6. Группа контактов К1 замыкается.

Процесс повторяется снова, якорь вибрирует и постоянно замыкает и размыкает контакты. Напряжение на обмотку возбуждения то подается, то нет. Когда ротор вращается очень быстро, то в цепь его обмотки включается небольшое сопротивление — в результате этого напряжение повышается максимум до 14,6 Вольт. Величина тока в обмотке возрастает до такого значения, что притягивается вторая группа контактов К2. При этом включается в работу вторая ступень регулировки напряжения.

Особенности полупроводниковых конструкций

Все вышеописанные процессы можно применить и к электронным регуляторам на основе полупроводников. Вот только функции силовых контактов взяли на себя транзисторы. Всего можно выделить два типа электронных устройств:

1. Контактно-транзисторные , которые являются симбиозом механического и электронного регулятора. Надежность устройств такого типа все равно оставляет желать лучшего, так как присутствуют механические элементы в конструкции.
2. Полностью бесконтактные — изготовлены на современной электронной базе. Позволяют более эффективно проводить регулировку напряжения в бортовой сети.

Некоторые автомобилисты не знают, где находится реле-регулятор напряжения ВАЗ-2107. На новых машинах он монтируется непосредственно в корпусе генератора в одном узле с щетками. На старых модификациях автомобилей они устанавливались в подкапотном пространстве, соединялись с щеточным механизмом проводами.

Болты на клеммах аккумулятора должны быть закручены максимально надежно.

Но перед этим считаю необходимым поговорить о мерах предосторожности и определенных правилах, которые нужно соблюдать при проверке генератора для того чтобы не повредить его.

При включении зажигания не загорается контрольная лампа, контрольные приборы не работают.

Напряжение упадет до уровня 13,3 — 13,8 В.Если это так, то у вас хороший аккумулятор и исправный генератор.

Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно.

Итак суть проблемы: приехав сегодня домой решил проверить как работает гена, устройством Black & Decker BDSBC10A.

При работе генератора слышен повышенный шум. При включенном зажигании если лампочка светится, то щетки и обмотка возбуждения скорее всего в норме (ну разве что межвитковое в роторе или короткое, но тогда лампочка горит ярче). Вот поэтому вы должны хоть маломальски знать как с помощью обыкновенного тестера можно проверить диоды в генераторе.

Напряжение питания на клеммах аккумулятора должно быть в пределах 12,6 ….

При повреждении этой системы — батарея заряжаться не будет, либо, если стабилизатор не выключится — аккумулятор может закипеть и выйдет из строя.

Для этого нужно обязательно снять весь диодный мост с генератора, вытащить его и положить на стол.

Как только напряжение на входе «Б» становится ниже нижнего предела напряжения регулирования РН (скажем — 13.5 вольта), регулятор начинает подавать ток на обмотку возбуждения генератора. Величина напряжение не должна измениться более чем на 0.5В.

Если сопротивление не показывает совсем, то в обмотке обрыв. Необходимо осмотреть и поправить контакты, а также проверить, хорошо ли соединен корпус регулятора с массой через крепежные винты. Это происходит потому, что аккумуляторная батарея была разряжена до нуля и нужно время на его подзарядку.

Аккумуляторные батареи содержат ядовитую и чрезвычайно агрессивную кислоту. Кроме того, нельзя допускать отсоединения аккумулятора от сети при работающем двигателе и отключенных Потребителях. Ладно, если заряд от генератора идёт низкий, и вы просто посадите аккумулятор и заглохните на трассе. В некоторых автомобилях надо внимательно следить за затяжкой проводов на клеммах амперметра, через который проходит электрическая цепь.

Вообще может выбить таблетку на генераторе. не рекомендуется. Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. Любое иное поведение этого индикатора сигнализирует о наличии неисправностей. Так что, вопреки расхожему мнению, свечение лампочки «нет зарядки» свидетельствует скорее об исправности реле-регулятора и о проблемах с диодным мостом или статором. Для пайки применяют припой ПОС-40. После пропитки статора лаком ГФ-95 лаку нужно дать стечь в течение получаса и просушить статор 10 ч в сушильном шкафу.

Часто бывает так, что где то есть замыкание или плохие контакты, но это уже материал для отдельной статьи. Она должна быть не меньше 4,5 мм.

Нет зарядки на ВАЗ 2107 (инжектор)

Электрооборудование ВАЗ 2107 (инжектор) обеспечивает работу зажигания и многих потребителей, таких как фары, отопитель, приборная панель и т.п. Питание потребителей осуществляется от аккумулятора, который должен постоянно обеспечиваться зарядкой. Но что делать, когда нет зарядки на ВАЗ 2107 инжектор. Рассмотрим основные причины этого явления.

Плохой контакт на клеммах АКБ

Основная и самая распространенная причина – это плохой контакт электрических соединений. Как правило, он возникает при слабой затяжке клемм. При малой площади соприкосновения, клеммы начинают искрить и окисляются, снижая количество тока, проходящего за единицу времени. В конечном итоге, ток вообще перестает идти. Но проблема может и вовсе не дать запустить двигатель.

В первую очередь, нужно проверить состояние клемм. Если они окислились, их нужно зачистить и обработать солидолом. Второй момент – это правильная затяжка, которая должна выполняться до отказа. Кроме того, нужно проверить контактные соединения с кузовом и на самом генераторе. В большинстве случаев проблема уходит.

Нет зарядки аккумулятора

Неисправность аккумулятора на ВАЗ 2107

Вторая проблема заключается в самом аккумуляторе. Дело в том, что его работа не вечная, и он имеет определенный срок годности. При правильной эксплуатации он способен прослужить до 10 лет. Его исправность определяется его способностью брать на себя зарядку. Для этого нужно подключить его к выпрямителю и замерить время, за которое он полностью зарядится. Нормальный аккумулятор заряжается не менее 20 часов, а установленный на автомобиле при движении за 60 километров пробега.

Если зарядка произошла очень быстро или после зарядки напряжение не выходит выше предела 12-13 Вольт, то такая АКБ считается неисправной.

Генератор на Ваз-2107

Перестал работать генератор на ВАЗ 2107

Чаще всего, сопровождается появлением индикатора на приборной панели. Он выглядит, как красный аккумулятор. Отсутствие зарядки может быть по нескольким причинам:

1. Неисправность генератора
2. Порвался ремень генератора
3. Неисправен реле-регулятор напряжения
4. Изношены щетки генератора

Раньше работу генератора проверяли одним простым способом – просто снимали клемму во время работы двигателя. Если он продолжал работу, то работа генератора считалась нормальной. Если машина заглохла – зарядки нет. В настоящее время, так делать нельзя, так как ЭБУ (электронный блок управления) может выйти из строя.

Для проверки генератора используют простой метод. Нужно подключить к аккумулятору вольтметр во время работы двигателя и замерить напряжение с включенной печкой и ближним светом фар. Если оно 12 и ниже, то зарядка недостаточна. Попросите напарника прибавить газу, если ситуация не изменилась, то генератор неисправен. Если же напряжение увеличивается, то неисправен реле-регулятор.

В случае неисправности генератора можно снять диодный мост и проверить его. Для этого каждый диод осматривается на наличие внешних повреждений, а его контакты прозваниваются. Если он звонится в обе стороны, то считается неисправным. Его можно заменить отдельно или поменять мост целиком.

Реле регулятора напряжения

Реле-регулятор напряжения – это отдельный блок, который раньше устанавливался на лонжероне. Он отвечает за ограничение напряжения, если оно превышает 14 Вольт. Дело в том, что скорость вращения генератора может быть разная, но при этом должно сохраняться напряжение от 13,5 до 14,5 Вольт. Именно для этого он и предназначен. Сейчас он устанавливается прямо на щетках. Если реле неисправно, то напряжение будет низким, но начнет повышаться до номинала при увеличении оборотов. Таким образом, определяется его неисправность.

Износ щёток генератора

Если зарядка то появляется, то пропадает, то изношены щетки генератора. Поэтому их нужно менять вместе с реле регулятором. Износ исправных щеток должен быть равномерным. В случае, когда одна короче другой, их принято считать изношенными.

Проверка стартера – Причины неисправности, устранение неполадок

Здесь вы найдете полезную информацию и важные советы по автомобильным стартерам.

Поскольку двигатель внутреннего сгорания не может запуститься сам по себе, исправный стартер необходим для исправного автомобиля. Неисправности могут быть вызваны, например, неправильными соединениями, неисправными электромагнитными выключателями или поврежденной одинарной шестерней. Узнайте все о возможных проблемах и о том, как вы можете исправить отдельные случаи, здесь.

Основы

Стартеры

Функция

Устройство и функция стартера

Симптомы

Стартер неисправен

Причина отказа

Причины неисправностей
Стартеры

Поиск и устранение неисправностей

Проверка стартера

СТАРТЕРЫ: ОСНОВНЫЕ УСТРОЙСТВА

Двигатели внутреннего сгорания не могут запускаться сами по себе, они должны запускаться с помощью внешней энергии. Эта процедура запуска может быть электрической, гидравлической или пневматической.



Электродвигатели, обычно называемые стартерами, используются для этой цели в большинстве транспортных средств. Поскольку в процессе пуска необходимо преодолевать высокое сопротивление трению и сжатию, двигатель постоянного тока особенно подходит в качестве стартера из-за его высокого начального крутящего момента.

КОНСТРУКЦИЯ И ФУНКЦИЯ СТАРТЕРА: НАЗНАЧЕНИЕ

Стартер обычно состоит из следующих узлов:



Электрический стартер состоит из трубчатого полюсного корпуса, в котором размещены полюсные башмаки, обмотки возбуждения и постоянные магниты. В этом корпусе полюса находится электрический якорь с якорной обмоткой. Включающее реле, также известное как соленоидный переключатель, представляет собой комбинацию реле и соленоидного магнита и монтируется вверху в подшипнике со стороны привода. В подшипнике ведущей стороны расположена одноступенчатая шестерня с шестерней, роликом свободного хода, зацепляющим рычагом, водилом и линейной пружиной.

Функция

Реле включения срабатывает при запуске двигателя через замок зажигания. Протекание тока во втягивающей и удерживающей обмотках притягивает якорь реле. Это приводит в действие зацепляющий рычаг и прижимает узел водила с шестерней и муфтой свободного хода к зубчатому венцу маховика двигателя. Как только шестерня полностью зацепится, контактная перемычка в замыкающем реле замыкает главную цепь стартера. Стартер включается и крутит.

НЕИСПРАВНОСТЬ СТАРТЕРА: СИМПТОМЫ

Следующие симптомы могут указывать на неисправность стартера, если двигатель не запускается:

• Нет реакции при нажатии на замок зажигания
• Стартер слышно крутит, но двигатель не включается

ПРИЧИНЫ НЕИСПРАВНОСТИ СТАРТЕРА: ПРИЧИНА НЕИСПРАВНОСТИ

Неисправность стартера может иметь разные причины:

• Неисправны электрические соединения
• Электромагнитный переключатель (включающее реле) тугой или неисправный
• Электродвигатель поврежден электрически
• Одинарная шестерня, шестерня стартера или муфта свободного хода повреждены

ВНИМАНИЕ

A стартер необходим для его успешного функционирования. Аккумулятор автомобиля, плюс и масса стартера должны быть включены в диагностику неисправностей.

ПРОВЕРКА СТАРТЕРА: ПОИСК НЕИСПРАВНОСТЕЙ

Электрические неисправности в пускателе в основном вызваны перегрузками. Это может проявляться в замыканиях на землю и обмотку возбуждения и обмотки якоря, а иногда и в катушках управляющих элементов (электромагнитный выключатель). Угольные щетки и коллекторы подвергаются высоким нагрузкам и более подвержены неисправностям, чем генератор. В то время как, например, зажатие угольных щеток в генераторе не приводит к возникновению напряжения и, таким образом, разгружает генератор, зажатие угольных щеток в стартере приводит к образованию значительной дуги из-за больших токов. Эти дуги часто разрушают коллектор. Для устранения неполадок потребуются мультиметр и амперметр. Однако источники неисправности (такие как шестерня) также могут быть обнаружены с помощью акустического восприятия. См. также техническую информацию: «Земля (31)».

Стартер не крутит при включении зажигания.

ПРИЧИНА:	УСТРАНЕНИЕ:
Включите освещение (ближний свет). Освещение слабое или не работает = Обрыв кабеля или заземления Недостаточный ток из-за ослабленных или окисленных соединений Аккумулятор разряжен Генератор неисправен	Проверьте кабели и соединения аккумуляторной батареи Очистите полюса и клеммы аккумуляторной батареи Электрически надежное соединение между стартерами Подсоедините аккумуляторную батарею к массе Измерьте напряжение аккумуляторной батареи
Электромагнитный выключатель не активируется: Bridge terminals 30 and 50 on the starter, Starter runs / engages = Ignition switch faulty or Break in the cable	Replace ignition switch Repair break
Электромагнитный переключатель активирует: Отсоедините кабель аккумулятора от клеммы 30 на стартере и подсоедините непосредственно к контактному винту под соединительной клеммой 30. Стартер запускается = Контакты электромагнитного выключателя загрязнены или изношены	Очистите/замените электромагнитный выключатель и контакты

ниже клеммы 30, или стартер вращается слишком медленно, или двигатель не прокручивается.

ПРИЧИНА:	REMEDY:
Carbon brushes worn	Replace carbon brushes
Carbon brushes clamping	Clean carbon brushes and guides of the brush brackets
Springs not supplied with sufficient voltage. Угольные щетки не соприкасаются	Замените пружины
Коллектор загрязнен	Очистите коллектор
Коллектор с канавками или прогорел	Восстановите или замените стартер
Неисправность якоря или обмотки возбуждения	Восстановите или замените стартер

Стартер срабатывает и включается.

Мотор крутится только рывками или вообще не крутится.

Причина:	Средство:
БАЙТНАЯ БЕСПЛАТНА0135	Чистые столбы и соединения аккумулятора и затяните
Зажимы углеродных кистей	Чистые углеродные щетки и руководства по щетке.
Коллектор с канавками или прогаром	Восстановить или заменить стартер
Неисправность якоря или обмотки возбуждения	Восстановить или заменить стартер

Ведущая шестерня не расцепляется. Стартер срабатывает и заводится. Мотор крутится только рывками или вообще не крутится.

,,

Причина:	Средство:
приводной штифт. Необходимый	Заменить приводной штифт
RING RING ON The Fly Fly Fly -Whalty
	RING RING ON The Fly Fly Fly -Whalty
RING ON The Fly Fly -Flay Whalty
RING ON The Fly Fly -Flaywhlty
. 0135

Ведущая шестерня не расцепляется.

Причина:	Средство:
. Печата или крутая нить. изношен или сломан	Заменить возвратную пружину

Стартер продолжает работать после отпускания замка зажигания.

ПРИЧИНА:	УСТРАНЕНИЕ:
Неисправность замка зажигания или реле	Немедленно выключите двигатель! Проверить переключатель и реле и при необходимости заменить

Насколько полезна эта статья для вас?

Совершенно бесполезно

Очень полезно

Расскажите, пожалуйста, что вам не понравилось.

Ваш отзыв**

Капча*

Большое спасибо. Но прежде чем ты уйдешь.

Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы получать последние технические видеоролики, советы по ремонту автомобилей, информацию о курсах обучения, сведения о маркетинговых кампаниях и советы по диагностике.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня.
