Блок предохранителей в салоне

Блок предохранителей в моторном отсеке (№1)

Блок предохранителей в моторном отсеке (№2)

Блок предохранителей на плюсовой клемме аккумулятора

Предохранители Ниссан Х-Трейл Т30, Т32: cхемы блоков реле, расшифровка

Предохранители Nissan X Trail Т30 и Т32 (двух наиболее распространенных моделей данного семейства) — один из наиболее полных наборов устройств среди всех машин такого класса.

Элементы расположены как в салоне автомобиля, так и под его капотом. Если в первом случае набор зависит только от поколения, то во втором свою роль играет бензиновый или дизельный мотор. В салоне есть небольшой блок, находящийся у водительского места.

Содержание

• 1 Блок предохранителей
  • 1.1 В салоне
  • 1.2 Под капотом
• 2 Схема предохранителей X-Trail T30 и T32
  • 2.1 Первый блок
  • 2.2 Второй блок
  • 2.3 Третий блок
  • 2.4 Предохранитель прикуривателя
  • 2.5 Печка
  • 2.6 Вентилятор
  • 2.7 Кондиционер
  • 2.8 Круиз-контроль
  • 2.9 Стартер
  • 2.10 Бензонасос
  • 2.11 Габариты
  • 2.12 Предохранители на свет в салоне
  • 2.13 Предохранители сигнала
  • 2.14 Магнитола
  • 2.15 Предохранитель дворника
• 3 Реле Х-Трейла
  • 3.1 Реле АБС: где находится
  • 3.2 Реле поворотов
  • 3.3 Реле кондиционера
  • 3.4 Реле стартера
  • 3.5 Топливный насос
• 4 Замена предохранителей

Блок предохранителей

Основное отделение в салоне расположилось слева от руля и чуть ниже его на центральной консоли. Его крышка хорошо видна и напоминает по форме перчаточное отделение. Ещё один блок находится в торце торпедо и для его открытия потребуется отвертка.

Блоки под капотом расположены под воздуховодом. Это место хорошо видно на фото.

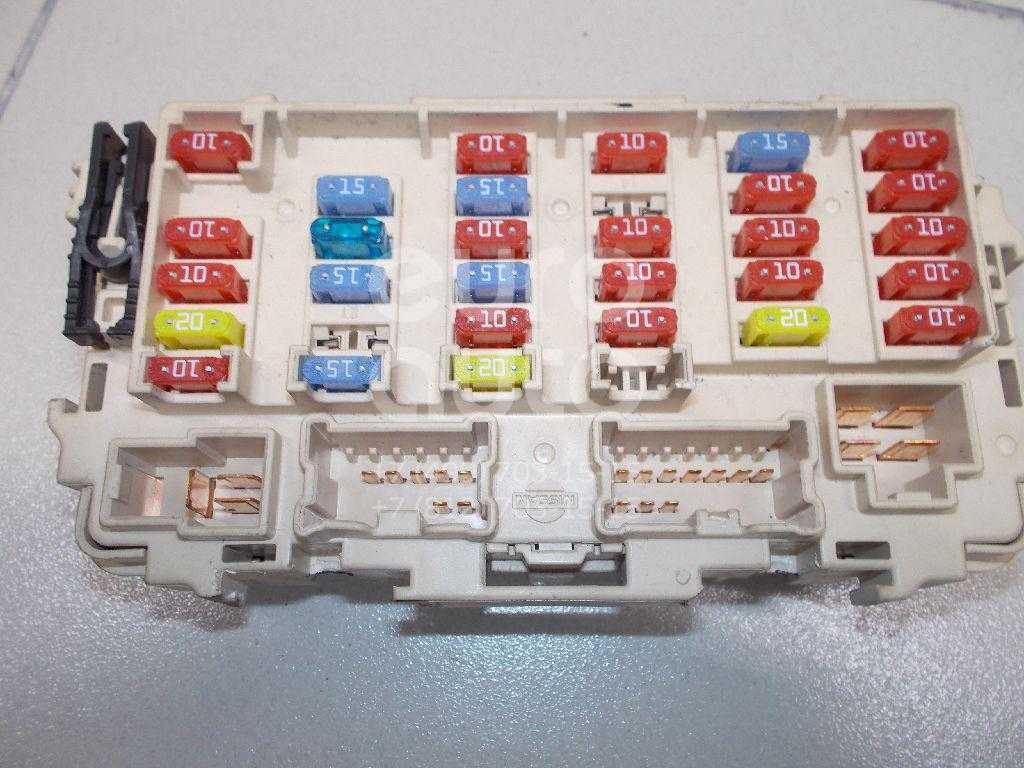

В салоне

Играет основную роль — тут их сосредоточено наибольшее количество. Это справедливо для старых моделей и новых, выпускающихся с 2012 года. Тут находятся элементы, отвечающие за кондиционирование и отопление, освещение, 4 ВД, а также, в случае Т30 — топливный насос.

Под капотом

В моторном отсеке Х-Трейл Т30 и набор предохранителей Т32 отвечают за работу важнейших технических элементов автомобиля — стартера, свечей зажигания, охладительной системы. С 2005 года производитель начал постепенно менять схему расположения реле подкапотного пространства, в результате на свет появилась нынешняя система, состоящая из трех блоков.

Схема предохранителей X-Trail T30 и T32

Расшифровка представлена ниже.

У кузова T32 схема расположения предохранителей в салоне и их назначение несколько отличаются от предложенных в предыдущих моделях, хотя впервые была применена в 2012 году.

Что касается реле на данной схеме, то это:

Блок предохранителей в отсеке двигателя X-Trail T30

У X-Trail T32 в моторном отсеке три блока предохранителей. Их схема несколько отличается от типа установленного двигателя (обозначены двумя буквами).

Первый блок

Есть также реле, отвечающее за сигнализацию.

Второй блок

Тут же есть три реле:

• R1 – стартера;
• R2 – повторного пуска системы Start/Stop;
• R3 – обогревательного комплекса топлива.

Третий блок

Предохранители в противоположном от водителя торце торпедо, в модификации, оснащенной системой Start/Stop.

Схема основных реле T30 с лицевой и обратной сторон главного блока предохранителей в салоне авто.

1. R1 — PTC
2. R2 — стеклоподъемников
3. R3 — зажигания
4. R4 – отопительного вентилятора
5. R5 — вспомогательное

Схема реле в отсеке двигателя.

Как и каждый японец, X-Trail T30 или T32 может иметь и левый, и правый руль, что влияет на расположение блока реле в передней стойке, поскольку он должен быть со стороны водителя.

• R1 — Реле обогрева заднего стекла и зеркал
• R2 — Реле топливного насоса

Предохранитель прикуривателя

В первой модели семейства — Т30 за прикуриватель отвечали 3 элемента в блоке, расположенном в салоне машины, обозначенные номерами 17, 18 и 23 на 15, 10 и 15 А. После 2008 с выходом новых модификаций за этот важный для многих водителей устройство отвечает лишь один предохранитель под номером 19 на 20 Ампер.

Печка

За отопитель у Х-Трейла первого поколения отвечают три элемента в блоке салона. Они имеют номера 15, 19 и 24 и рассчитаны на 10, 15 и 15 Ампер, соответственно. У последнего поколения Ниссан Т32 таких приборов уже два в том же блоке — под номерами 17 и 27, оба на 15 А.

Вентилятор

За него отвечают 2 предохранителя, находящиеся оба в блоке моторного отсека — это приборы, обозначенные буквами C и D. В новом Т32 это элементы под номером 50 и буквой Р.

Кондиционер

Отвечают те же предохранители, что и за печку, но есть одно исключение — блок в торце торпедо в авто с системой Start/Stop: там это прибор под номером 59.

Круиз-контроль

Стартер

В новом поколении Т32 отвечает элемент, обозначенный буквой I в первом блоке моторного отсека. Предохранитель в старых моделях обозначен буквой J тоже находится в блоке отсека двигателя.

Бензонасос

В поколении, выпущенном до 2007 года, предохранитель топливной помпы находится в блоке салона под номером 1 и рассчитан на 10 Ампер. В новым машинах его переместили во второй узел, где присвоили № 51, но его мощность осталась без изменений.

Габариты

Расположены только в Т31, выпускавшемся до 2013 года.

Предохранители на свет в салоне

Отвечают 3 предохранителя — 5, 26 и 28. А вот в новом Т32 с 2016 г эта миссия лежит только на одном элементе № 25.

Предохранители сигнала

Отдельные элементы звукового сигнала есть только в Т32 — под номерами 41 и 47 в первом блоке моторного отсека.

Магнитола

Отсутствуют.

Предохранитель дворника

У Т30 есть элементы для передней и задней лопатки — под номерами 6 и 16 на 20 и 10 А. в блоке салона А в модели Т32 он рассчитан только на задние стеклоочистители и имеет номер 4 с мощностью в 15А.

Реле Х-Трейла

Находятся в салоне и моторном отсеке. В старых модификациях присутствовал лишь один блок в отсеке двигателя, помимо двух внутри салона. В Т32 их уже три, но реле находятся в двух из них.

Реле АБС: где находится

Изначально отсутствует, но его можно найти и установить дополнительно. Это недорогой артикул, присутствующий в большинстве специализированных автомагазинах.

Реле поворотов

Отсутствует в заводской комплектации Х-Трейл.

Реле кондиционера

Находится в блоке моторного отсека под номером R7.

Реле стартера

Занимает место с обратной стороны блока предохранителей в салоне под номером R3. А вот в Т32 имеет номер R1 и расположено в области второго узла.

Топливный насос

За него отвечает реле R2 в блоке со стороны водителя.

Замена предохранителей

Процедура простоя и может выполнена самостоятельно.

1. Отключают замок зажигания и освещение.
2. Открывают крышку блока в салоне или капот.
3. Под капотом снимают, перед крышкой блока, воздухозаборник.
4. Находят и удаляют сломанный предохранитель пинцетом.
5. Вставляют на его место новый.
6. Закрывают крышку блока.

Новый предохранитель должен быть такого же номинала, как перегоревший, не больше.

Оставить отзыв

Как найти предохранитель стеклоподъемника на Nissan X-trail

В настоящее время подавляющее большинство современных автомобилей оснащены электростеклоподъемниками, причем на моделях Nissan X-trail последних лет. Это очень удобно, так как мы можем открывать и закрывать окна только для того, чтобы проветрить автомобиль. Это также важный фактор с точки зрения безопасности, так как в случае опасности мы можем быстро закрыть окна нашего Nissan X-trail . Но вот беда, с таким количеством электростеклоподъемников обязательно механические поломки . Потребуется немного терпения, но это вполне реально сделать своими руками, если иметь минимум терпения. Мы в этой статье поможем вам найти предохранители, которые питают стеклоподъемники вашего Nissan X-trail по порядку чтобы можно было их заменить. Мы посвятим абзац их положению и обращению с ними, затем второй абзац другим возможным неисправностям на вашем Nissan X-trail, если они не исходили от предохранителей электростеклоподъемников.

Schulz von Thun und Watzlawick in e…

Пожалуйста, включите JavaScript Предохранители и как они работают . Значение предохранителя связано со способностью проводов выдерживать проходящий через него ток, он сгорит и таким образом отключит ток до того, как сгорят провода компонентов вашего Nissan X-trail. Это означает, что если вы хотите добавить предохранитель на свой Nissan X-trail большего сопротивления, потому что тот, что на месте, всегда перегорает после установки, улучшая сопротивление предохранителя, мы рискуем, что он больше не используется ни к чему. и что в результате сгорают электронные компоненты вашего Nissan X-trail.
Мы рекомендуем вам внимательно ознакомиться с руководством для вашего Nissan X-trail, чтобы проверить значение потребляемого тока, необходимого для работы ваших электрических стеклоподъемников.
Предохранители стеклоподъемников вашего Nissan X-trail (да и вообще все предохранители) работают следующим образом, чем больше провод, тем меньше его сопротивление, тем больше будет течь ток (ампер).
Таким образом, сопротивление предохранителя определяется его диаметром, длиной, компонентом (медью) и изоляционной способностью. Поэтому он сгорит, когда тепло, выделяемое током, слишком велико, и, следовательно, отключит подачу тока.
На некоторых моделях Nissan X-trail, в зависимости от года выпуска, очевидно, что если у вас все еще есть закрывающиеся вручную окна, значит, у вас нет предохранителей.
В противном случае руководство для вашего Nissan X-trail сможет помочь вам найти точное положение предохранителей стеклоподъемников, вы найдете в этом известном руководстве страницы, специально посвященные расположению предохранителей, с соответствующими названиями. . Итак, найдите те, которые связаны с закрытием окон вашего Nissan X-trail.
Отдельные предохранители закрытия окон пронумерованы для облегчения сортировки по пронумерованному списку в руководстве. Это позволит вам узнать, какой предохранитель защищает какую цепь.
Если же номера нет и вы затрудняетесь его найти, то конечно можно взять каждый предохранитель вашего Ниссан Х-трейл по одному и с помощью мультиметра убедиться, что через предохранитель проходит ток . Мультиметр работает очень просто, с плюсовой клеммой и минусовой клеммой он пропускает ток через тело. Если вы поместите плюсовую клемму на одну сторону предохранителя автомобильного радиоприемника, а минусовую клемму — на другую, вы сможете проверить, может ли течь ток. Если ничего не проходит, то перегорел предохранитель электростеклоподъемников вашего Nissan X-trail.
Если у вас нет руководства пользователя , вот что вы можете сделать, чтобы найти предохранители электрических стеклоподъемников на вашем Nissan X-trail. Слева от руля внизу вы найдете небольшой люк, который можно снять вручную. В противном случае вы найдете их под радиочастью вашего Nissan X-trail в центре салона. Последний вариант, они расположены под перчаточным ящиком, доступ к которому можно получить вручную, сняв защитную пластиковую крышку.
Чтобы вам было легче, мы также подготовили статью, посвященную предохранителям и обращению с ними на Nissan X-trail, которая, безусловно, поможет вам найти предохранитель электростеклоподъемников:
— Где найти блок предохранителей на Nissan X-trail

Другие возможные поломки электрических стеклоподъемников вашего Nissan X-trail

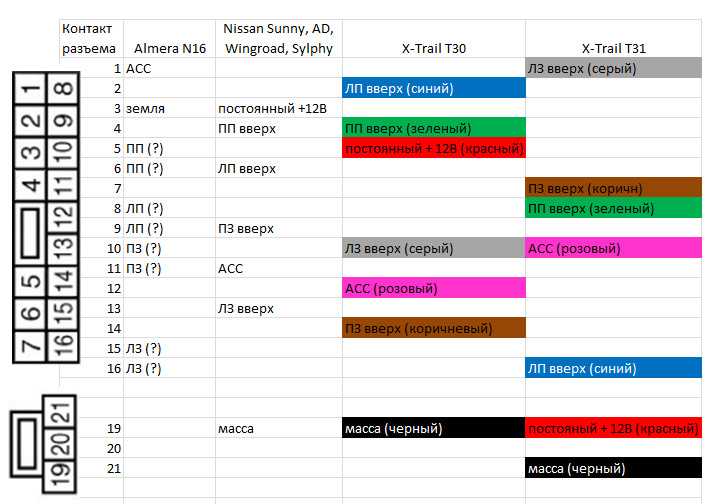

Если же неисправность исходила не от предохранителей стеклоподъемников вашего Nissan X-trail, мы постараемся перечислить другие возможные неисправности. В первую очередь вам понадобится панель управления , где размещены кнопки открывания. Обычно они расположены слева или посередине сидений вашего Nissan X-trail.
Извлеките его из основания, чтобы получить доступ к кабелям, расположенным под ним. Если вы не видите ничего неподключенного и ничего не выглядит странным, снимите пластиковую часть, защищающую электрическую цепь, и посмотрите, не распаяно ли что-нибудь. Такую же операцию можно проделать и на двери своего Nissan X-trail, но она потребует больше терпения и тщательности, запаситесь терпением.
Оттуда у вас должен быть доступ к двигателю, который позволяет открывать ваши окна, и, следовательно, посмотреть, как он выглядит, если какие-либо кабели перерезаны.
Важное замечание: если при нажатии на кнопку стеклоподъемника на вашем Nissan X-trail вы слышите звук срабатывания, но ничего не происходит, то это означает, что мотор работает, значит предохранители на месте, но что неисправная часть находится на уровне тросов, которые должны открыть окно. Затем вам придется разобрать дверь, чтобы добраться до них на Nissan X-trail и, таким образом, заменить их.
Если же вы слышите щелчок запуска двигателя, ничего не происходит, а при стуке в дверь стекло опускается/поднимается, то дело в вашем двигателе .
