Схема предохранителей и реле Nissan X-Trail T31 (2007-2014) » Схемы предохранителей, электросхемы автомобилей

Осторожно!

Не «ремонтировать” предохранители и не менять их на более мощные — опасность пожара! Кроме того, это может привести к серьезным повреждениям других компонентов электрооборудования.
Назначение предохранителей, ампераж, блок предохранителей могут отличаться в зависимости от оборудования автомобиля и года изготовления.

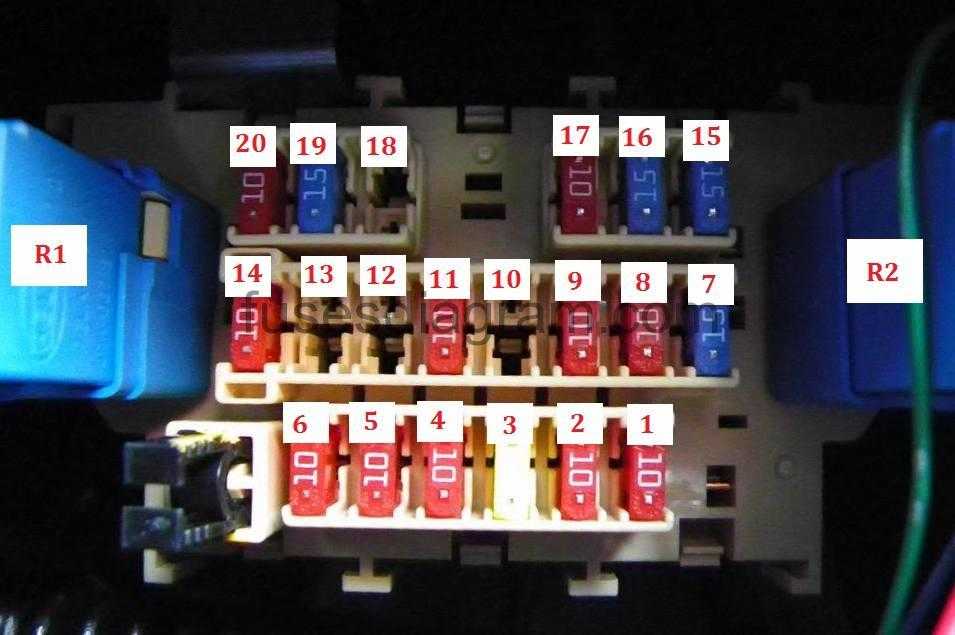

Блок предохранителей в салоне

№	А	Назначение
1	10	Электропривод зеркал, аудиосистема
2	15	Розетки
3	10 15	Прикуриватель
4	—	Не используется
5	15	Вентилятор климатической установки
6	15	Вентилятор климатической установки
7	10	Система без ключевого доступа
8	15	Дополнительные фары
9	10	Блок управления полным приводом
10	10	Стоп-сигналы
11	10	Освещение салона
12	10	Комбинация приборов
13	10	Блок управления электрооборудованием кузова (BCM)
14	10	Аудиосистема
15	10	Обогрев зеркал
16	20	Аудиосистема
17	10	Насос стеклоомывателя
18	10	Комбинация приборов
19	10	Подушки безопасности
20	10	Диагностический разъем, блок управления двигателем, корректор фар
Реле
R1	Реле дополнительного оборудования
R2	Реле вентилятора климатической установки
R3	Реле дополнительных фар
R4	Реле обогрева сидений
R5	Реле дополнительных фар

Блок предохранителей в моторном отсеке (№1)

№	А	Назначение
1	—	Не используется
2	—	Не используется
3	10	Дальний свет с правой стороны
4	10	Дальний свет с левой стороны
5	10	Задние габаритные огни
6	10	Передние габаритные огни
7	—	Не используется
8	30	Стеклоочиститель
9	15	Ближний свет с левой стороны
10	15	Ближний свет с правой стороны
11	10	Компрессор кондиционера
12	—	Не используется
13	—	Не используется
14	—	Не используется
15	15	Обогрев заднего стекла, обогрев зеркал
16	15	Обогрев заднего стекла, обогрев зеркал
17	15	Топливный насос
18	10	Реле стартера, датчик режимов работы АКП
19	10	Блок управления ABS
20	10	Лампы заднего хода, датчик состава смеси
21	15	Дроссельная заслонка
22	20	Блок управления двигателем
23	15	Лямбда зонд
24	15	Форсунки
25	15	Передние противотуманные фары
Реле
R1	Реле обогрева заднего стекла
R2	Главное реле (блок управления двигателем)
R3	Реле ближнего света фар
R4	Реле передних противотуманных фар
R5	Реле стартера
R6	Реле вентилятора системы охлаждения 3
R7	Реле вентилятора системы охлаждения 2
R8	Реле вентилятора системы охлаждения 1
R9	Реле зажигания

Блок предохранителей в моторном отсеке (№2)

№	А	Назначение
1	40 50	ABS, ESP (50А с ESP, 40А без ESP)
2	30	ABS, ESP
3	30	Омыватель фар
4	60	Электроусилитель рулевого управления
5	10	Звуковой сигнал, генератор
6	10	Дневные ходовые огни
7	10	Насос охлаждения турбокомпрессора
8	20	Обогрев сидений
9	10	Блок управления коробкой передач
10	30	Дополнительный обогреватель
11	30	Дополнительный обогреватель
12	15	Аудиосистема
13	40	Вентилятор системы охлаждения двигателя 2
14	40	Замок зажигания
15	40	Вентилятор системы охлаждения двигателя 1
16	50	Блок управления стеклоподъемниками, блок управления электрооборудованием кузова
Реле
R1	Реле звукового сигнала
R2	Реле вентилятора системы охлаждения (высокая скорость)
R3	Реле дневных ходовых огней (Европа) Реле звукового сигнала
R4	Реле омывателя фар (бензиновые двигатели) Реле подогревателя (дизельные двигатели)
R5	Реле вентилятора системы охлаждения (низкая скорость)
R6	Реле стоп-сигналов (бензиновые двигатели) Реле подогревателя (дизельные двигатели)

Блок предохранителей на плюсовой клемме аккумулятора

№	А	Назначение
1	140	Бензиновые двигатели: Генератор, предохранители: №2, №3
1	250	Дизельные двигатели: Генератор, предохранители: №2, №3
2	100	Предохранители: № 1, 2, 3, 4, 13, 14, 15, 16 (Блок предохранителей в моторном отсеке №2)
3	100	Освещение, кондиционер
4	100	Бензиновые двигатели: Реле зажигания, предохранители: №?
4	80	Дизельные двигатели: Реле зажигания, предохранители: №?
5	80	Бензиновые двигатели: Предохранители: № 21, 22 (Блок предохранителей в моторном отсеке №1)
5	100	Дизельные двигатели: Предохранители: № 21, 22 (Блок предохранителей в моторном отсеке №1)
6	60	Блок управления свечами накаливания

Предохранители Ниссан Х-Трейл Т31, 2007

31. 08.2019

Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Рассмотрены схемы Ниссан Х-Трейл Т31 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

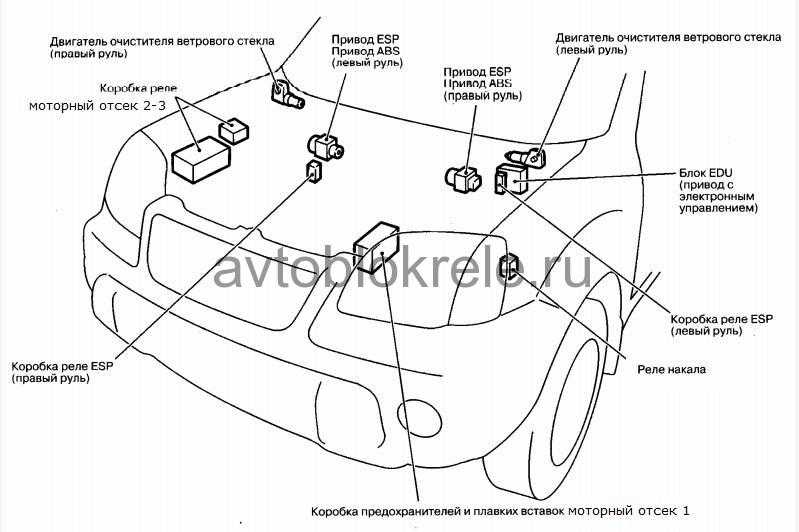

В моторном отсеке

В подкапотном пространстве защитные элементы установлены в основном А и дополнительном Б монтажных блоках, которые находится под воздухозаборником.

Общий вид.

Схема предохранителей моторного блока А (Тип 1)

№	Описание	Ток, А
1	Нет	—
2	Нет	—
3	Дальний свет (правый)	10
4	Дальний свет (левый)	10
5	Габаритные огни	10
6	Подсветка	10
7		—
8	Стеклоочиститель ветрового окна	20
9	Ближний свет (правый)	10
10	Ближний свет (левый)	10
11	Муфта компрессора кондиционера	10
12	Нет	—
13	Запасной	30
14	Нет	—
15	Электрообогрев боковых зеркал и стекла двери задка	15
16	Электрообогрев боковых зеркал и стекла двери задка	15
17	Бензонасос	15
18	Датчик режимов работы АКП, реле обмотки стартера	10
19	Блок управления ABS / система АБС	10
20	Фонари света заднего хода	10
21	ЭБУ двигателя	15
22	ЭБУ двигателя, система управления катушками зажигания	15
23	Диагностический датчик концентрации кислорода	20
24	Система управления форсунками	15
25	Противотуманные фары	15
Реле
R1	Противотуманные фары
R2	ближний свет
R3	Реле ЭБУ двигателя
R4	обогрев боковых зеркал и стекла двери задка
R5	стартер
R6	электровентилятор системы охлаждения
R7
R8
R9	зажигание

Схема предохранителей моторного блока А (Тип 2)

№	Описание	Ток, А
F1	Обогрев стекла	15
F2	Обогрев стекла	15
F3	Противотуманные фары	15
F4	Очиститель ветрового стекла	30
F5	Лампа ближнего света правой фары	15
F6	Лампа ближнего света левой фары	15
F7	Лампа дальнего света правой фары	10
F8	Лампа дальнего света левой фары	10
F9	Лампы габаритных огней	10
F10	Запасной
F11	Управление трансмиссией	15
F12	Блок управления двигателем	20
F13	Компрессор кондиционера	10
F14	Лампы света заднего хода	10
F15	Коробка передач	10
F16	Система управления двигателем	10
F17	Бензонасос	15
F18	Система питания (топливные форсунки)	10
F19	Гидро электронный блок ABS	10
F20	Запасной
R6	Реле системы зажигания
R8	Реле обогреватель стекла двери задка
R16	Реле малых оборотов вентилятора системы охлаждения двигателя I
R17	Реле высоких оборотов вентилятора системы охлаждения двигателя II

Схема моторного блока Б (Тип 1)

№	Расшифровка	Ток, А
1	ЭБУ вариатора (CVT)	10
2	Обогрев задних сидений	20
3	Дополнительный обогреватель (дизельный двигатель)	30
4	Аудиосистема	15
5	Звуковой сигнал, генератор	10
6	Дневной свет, звуковой сигнал	10
7	Электронасос охлаждения турбокомпрессора (дизельный двигатель)	20
8	Обогрев передних сидений	20
P1	Система ABS (ESP)	50
P2	Система ABS (ESP)	30
P3	Омыватели фар	30
P4	Электроусилитель рулевого управления	60
P5	Электровентилятор системы охлаждения двигателя	40
P6	Выключатель (замок) зажигания	40
P7	Электровентилятор системы охлаждения двигателя	40
P8	Блок управления стеклоподъемниками	50
Реле
R1	Реле наружного освещения
R2	омыватель фар
R3	Реле низкой скорости электровентилятора системы охлаждения двигателя
R4	включение стоп-сигнала, дополнительный обогреватель (дизельный двигатель)
R5	звуковой сигнал
R6	Реле высокой скорости электровентклятора системы охлаждения двигателя

Схема моторного блока предохранителей Б (Тип 2)

№	Описание	Ток, А
F1	Турбина охладителя воздуха (турбодизель)	20
F2	Блок переключателя режимов работы трансмиссии (автомобили с полным приводом)	10
F3	Генератор	10
F4	Звуковой сигнал	10
FL5	Электро усилитель рулевого управления, насос омывателя фар, система АБС	60/30
F6	Система АБС, система курсовой устойчивости	40
F7	Электрообогреватель салона (для автомобиля с дизельным двигателем)	30
F8	Электрообогреватель салона	30
F9	Электрообогреватель салона	30
F10	Резерв
FL11	Вентилятор системы охлаждения двигателя, зажигание	50/30/40
F12	Блок управления электрооборудованием салона	40
R3	Реле звукового сигнала
R4	Реле вентилятора системы охлаждения двигателя
R5	Реле насоса омывателя фар

Также в дополнительном блоке плавких предохранителей, прикрепленном к клемме «плюс» аккумуляторной батареи.

— EfA — 250/140А генератор, цепи предохранителей EBfB и EBfC;
— EfB — 100А цепи предохранителей блока в моторном отсеке;
— EfC — 100А освещение, климатическая установка;
— EfD — 80/100А реле зажигания, цепи предохранителей блока в моторном отсеке;
— EfE — 80/100А цепи предохранителей блока в моторном отсеке;
— EfN — 60А блок управления свечами подогрева

В салоне

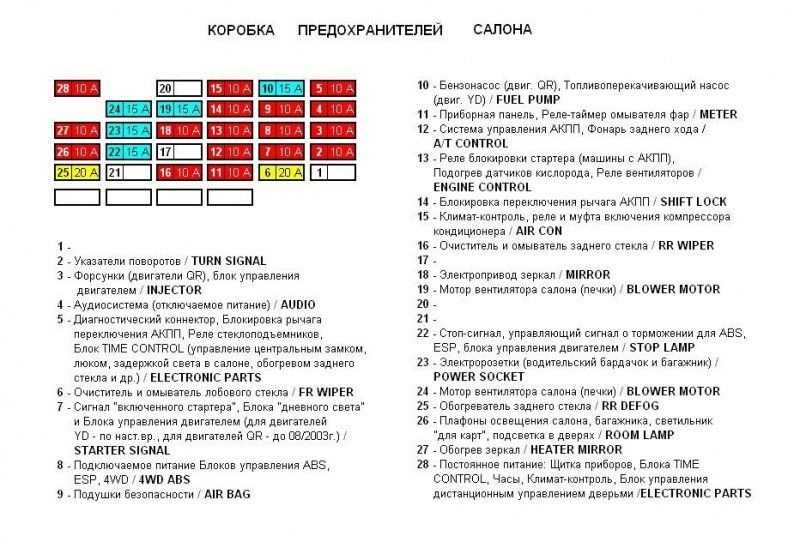

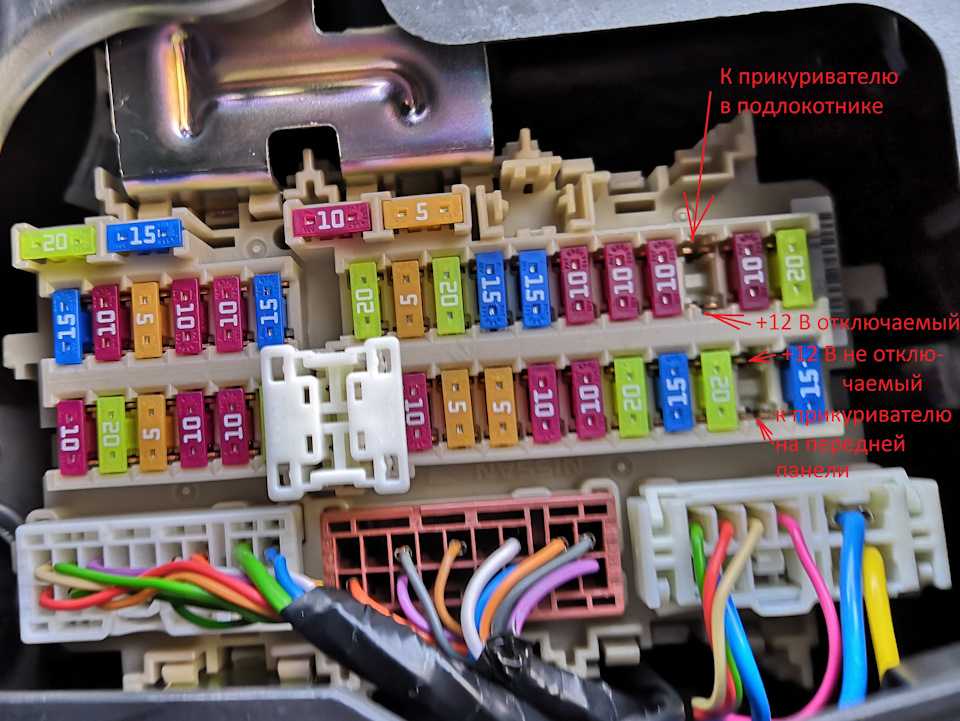

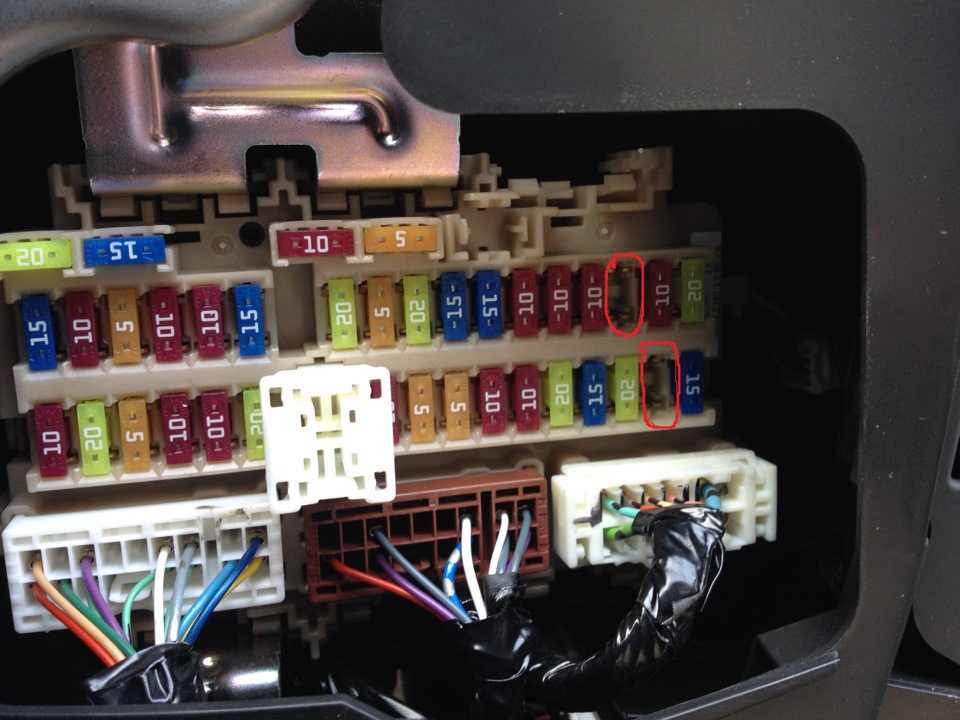

Монтажный блок, расположен под крышкой в проеме нижней облицовки панели приборов.

Схема салонного блока предохранителей Х Трейл Т31 (Вариант 1)

№	Описание	Ток, А
1	Электропривод зеркал, аудиосистема	10
2	Розетки	15
3	предохранитель прикуривателя Трейл 31	10
4		—
5	Электровентилятор климатической установки	15
6	Электровентилятор климатической установки	15
7	Система доступа без ключа	10
8	Верхние дополнительные фары	15
9	Блок управления полным приводом	10
10	Стоп-сигналы	10
11	Освещение салона	10
12	Комбинация приборов	10
13	Блок управления электрооборудованием	10
14	Аудиосистема	10
15	Электрообогрев боковых зеркал заднего вида	10
16	Аудиосистема	20
17	Насос стеклоомывателей	10
18	Комбинация приборов	10
19	Подушки безопасности	10
20	Диагностический разъем, ЭБУ двигателя, электрокорректор света фар	10
Реле
R1	Реле включения верхних дополнительных фар
R2	Дополнительное оборудование
R3	Включение электровентилятора климатической установки
R4	Включение обогрева сидений
R5	Включение верхних дополнительных фар

Схема предохранителей в блоке салона (Вариант 2)

№	Описание	Ток, А
F1	Аудиосистема, электропривод наружных зеркал	10
F2	Передняя розетка (прикуриватель)	15
F3	Прикуриватель	15
F4	Кондиционер, электрообогреватель салона	10
F5	Электромотор отопителя	15
F6	Электромотор отопителя	15
F7	Дополнительное оборудование	10
F8	Датчики вариатора (механическая КП)	15
F9	Аудиосистема	15
F10	Лампы стоп-сигналов	10
F11	Запасной	—
F12	Блок управления электро оборудованием салона	10
F13	Электрооборудование	10
F14	Розетка задняя (если установлена)	15
F15	Обогрев зеркал	10
F16	Блок управления электрооборудованием салона	10
F17	Электрооборудование	1
F18	Моторедуктор стеклоочистителя ветрового окна	20
F19	Подушки безопасности системы SRC	10
F20	Обогрев сидений	10
R1	Реле дополнительное оборудование салона
R2	Реле электро вентилятора отопителя

Материалы по теме

Предохранители Ниссан X-Trail Т31 и реле: расшифровка схем блоков

Предохранители Ниссан X-Trail Т31 – второго поколения разнесены на несколько модулей. Расположение аргументировано экономией места и облегчением доступа во время обслуживания.

Содержание

1 Блок предохранителей Х Трейл Т31 в салоне
- 1.1 Блок под капотом
2 Схема предохранителей Ниссан Т31
3 Распиновка предохранителей
4 Расшифровка предохранителей X-Trail Т31
- 4.1 Реле и предохранитель кондиционера Ниссан Т31: где находится
- 4.2 Предохранитель прикуривателя
- 4.3 Габариты
- 4.4 Предохранитель печки
- 4.5 Предохранитель и реле бензонасоса Х Трейл Т31: где находится
- 4.6 Предохранитель сигнала
- 4.7 Ближний свет
- 4.8 Отопитель
- 4.9 Стартер
- 4.10 Круиз-контроль
5 Частые причины выхода из строя предохранителей
6 Типичные признаки неисправности предохранителей
7 Правильный порядок замены предохранителей
8 Рекомендации по обслуживанию предохранителей
9 Процесс снятия и замены блока предохранителей
10 Итог

Далее в статье представлены фото модулей в натуральную величину и расшифровка их содержимого.

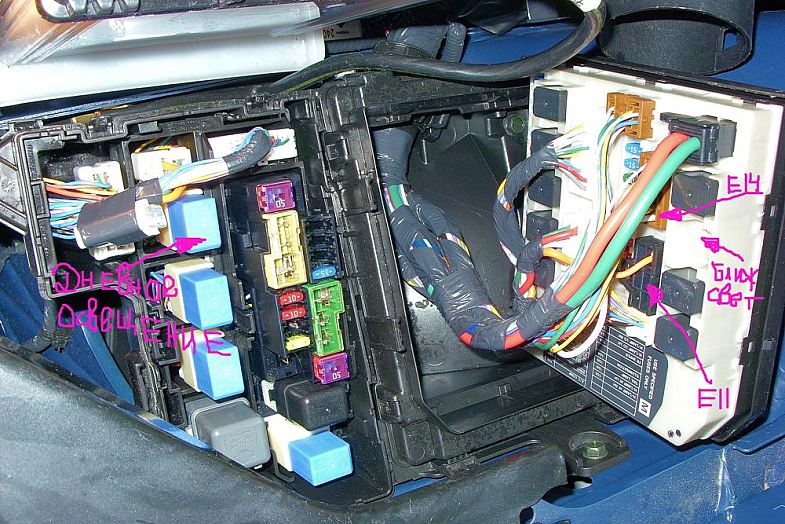

Блок предохранителей Х Трейл Т31 в салоне

Модуль расположен под приборной панелью с левой стороны (в ногах водителя). Здесь находятся плавкие элементы, отвечающие за электронные агрегаты салона и вспомогательных систем, не имеющих привязки к силовой установке.

Блок под капотом

Модуль представляет сборную конструкцию. Узел разделен на несколько независимых блоков. Подобный подход позволил значительно сэкономить место и облегчить доступ к содержимому.

В подкапотной части устанавливаются плавкие вставки и реле, ответственные за стабильную работу систем двигателя, трансмиссии и связанного оборудования.

На фото ниже указан основной монтажный блок под капотом, разнесенный на два независимых модуля.

Первая часть (А) открывается путем снятия крышки. Второй элемент требуется вынуть из специального чехла. Выглядит он так.

Также под капотом есть третий блок. Узел крепится к плюсовой клемме аккумуляторной батареи.

Схема предохранителей Ниссан Т31

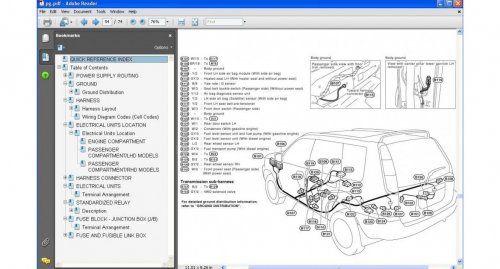

Отдельно следует привести рисунок расположения элементов машины. Она будет единой для всего второго поколения. Независимо от года выпуска 2009 или 2013, элементы расположены одинаково.

Расположение вставок салонного модуля:

Следующим представлен блок №1 подкапотной части:

Часть №2:

Также здесь есть отдельная составляющая, присоединенная к аккумулятору:

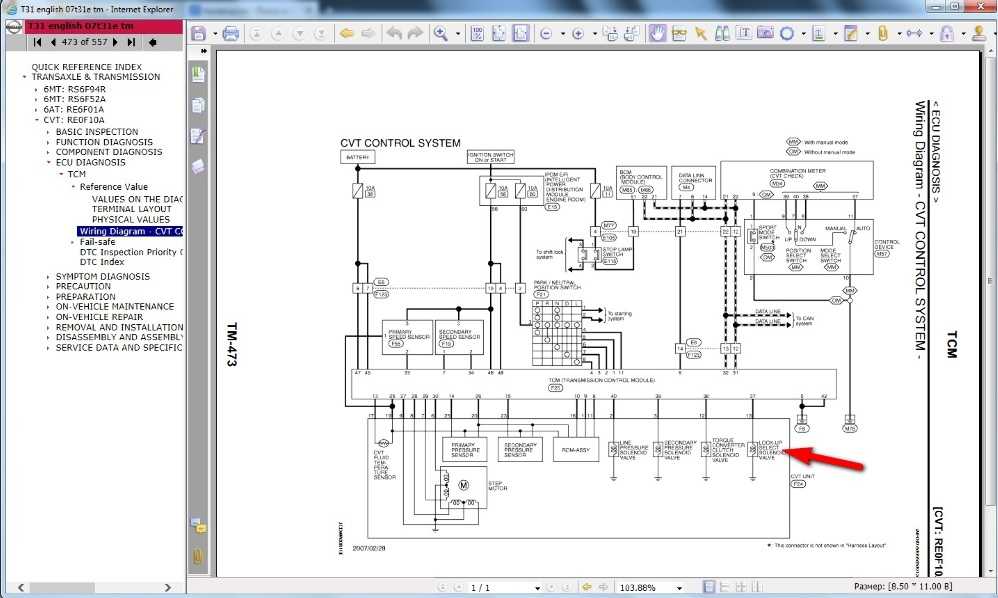

Распиновка предохранителей

На заводских таблицах приводятся плавкие вставки, как часть описываемого устройства. Вывод контактных групп следует смотреть в отдельных схемах.

Расшифровка предохранителей X-Trail Т31

Дальнейшее описание актуально для модификаций 2007-2011 и распространенного – 2008 года.
Салонный блок.

Маркировка	Описание
1	Приводная система наружных зеркал и питание штатной акустической системы от замка зажигания.
2	Основные, салонные розетки.
3	Подача питания на прикуриватель
4	Пустой
5	Питание вентилятора климатконтроля на низких оборотах
6	Аналогично для высоких оборотов кулера
7	Система доступа к авто без ключа
8	Дополнительный комплект головной оптики (устанавливается опционально)
9	Система управления электроникой полного привода
10	Стопы
11	Подсветка салона
12	Питание приборки
13	Независимый модуль управления салонным оборудованием
14	Питание аудиосистемы напрямую от АКБ.
15	Подогрев наружных зеркал
16	Питание магнитолы от замка зажигания (зависит от комплектации маины)
17	Насос системы омывателя стекол
18	Питание приборки
19	Устройство подушек безопасности
20	Подача питания на реле корректора фар и ЭБУ. Также отвечает за диагностический разъем.

Салонные реле

Номер	Значение
1	Выключатель дополнительного оборудования
2	Силовое реле включения вентилятора климатической установки.
3	Релюшка дополнительных осветителей головной оптики
4	Подогрев передних сидений
5	Аналогично №3

Первая часть подкапотного блока предохранителей и реле

Номер	Назначение
1	Не применяется
2	Пустой
3	Левая фара в режиме дальнего света
4	Аналогично для правой стороны
5	Кормовые габариты
6	Передние габариты
7	Пустой
8	Привод дворников
9	Левая часть ближнего света
10	Аналогично для правой стороны
11	Муфта компрессора кондиционера
12	Пустые
13
14
15	Подогрев заднего стекла
16	Подогрев заднего стекла
17	Питание топливного насоса
18	Питание реле стартера и датчика работы АКПП
19	Модуль управления системой АБС
20	Питание ламп заднего хода и контроля качества топливной смеси
21	Положение дроссельной заслонки
22	Питание ЭЬУ
23	Лямбда зонд
24	Топливные форсунки
25	Передние противотуманки
R1	Подогрев заднего стекла
R2	Главное реле
R3	Ближний свет головной оптики
R4	Передние противотуманки
R5	Питание стартера
R6	Питание вентиляторов системы охлаждения
R7
R8
R9	Система зажигания

Номер	Описание
1	Питание систем АБС и ЕСП
2	Питание систем АБС и ЕСП
3	Омыватель фар
4	ЭУР
5	Клаксон и генератор
6	Габариты
7	Насос системы охлаждения турбины (при наличии)
8	Подогрев передних сидений
9	Основной блок управления коробкой передач
10	Питание дополнительного обогревателя
11	Питание дополнительного обогревателя
12	Штатная акустическая система – силовая часть
13/15	Предохранители головного вентилятора системы охлаждения мотора
14	Силовая жила замка зажигания
16	Силовые кабели блока управления стеклоподъемниками и электрооборудованием кузова
R1	Клаксон
R2/5	Высокая/нихкая скорость вращения вентилятора охлаждения мотора
R3	Для европейских модификаций – ДХО
R3	Клаксон для остальных
R4	Омыватель фар для бензиновых версий
R4	Подогрев свечей зажигания для дизелей
R6	Стопы на бензине
R6	Подогреватель на дизеле

Отдельный блок на АКБ

Номер	Описание
1	Предохранители генератора
2	Страховка предохранителей второго подкапотного модуля
3	Силовые линии освещения, система кондиционирования воздуха
4	Реле зажигания
5	Предохранители 21 и 22
6	Модуль управления свечами накаливания

Реле и предохранитель кондиционера Ниссан Т31: где находится

За питание системы управления климата отвечает вставка №11 салонного модуля. Силовые жилы устройства запитаны через элемент №3 блока, расположенного на аккумуляторной батарее.

Предохранитель прикуривателя

В модификации второго поколения 2012 года расположен под номером 3 салонного блока. Комплектации, прошедшие второй рестайлинг комплектуются по другому принципу.

Габариты

Работа элементов на стандартной схеме полностью зависит от предохранителей 5 и 6 для передней и задней части авто. Искать вставки следует в салонном модуле №1.

Предохранитель печки

В большинстве модификаций автомобиля применяется климатическая система. Как таковой печки на машине нет. Только отдельные версии поставляются на рынок с устаревшим отопителем. В подобных вариантах работа моторчика вентилятора контролируется вставкой у самой печки. На дизеле и бензине расположение идентично.

Предохранитель и реле бензонасоса Х Трейл Т31: где находится

В большинстве вариантов исполнения автомобиля, вставка топливного насоса расположена в подкапотном блоке №17. Релюшка располагается возле топливного бака и выведена отдельно.

В европейских вариантах за систему ответственен предохранитель №2 подкапотного отдела. Соответствующая релюшка смонтирована там же в гнезде №5.

Предохранитель сигнала

№5 подкапотного блока отвечает за управление клаксоном. Силовые жилы проходят через реле №1 и 3.

Ближний свет

Отдельно выведено питание ламп головной оптики. Элементы находятся в основном подкапотном модуле под номерами 9 и 10 для левой и правой стороны.

Отопитель

Штатная система кондиционирования запитана от двух магистралей. Линия управления работает от предохранителя 11, установленного в основной части подкапотного блока. Силовые жилы проходят от третьего плавкого элемента вспомогательного отсека возле мотора.

Стартер

Силовая магистраль управления проходит через элемент №18 в моторном отсеке. Здесь находится и соответствующая релюшка. Выключатель R5 питает силовую магистраль агрегата.

Круиз-контроль

Монтируется опционально. В большинстве бюджетных модификаций подобной системы нет. Если агрегат в наличии присутствует, его питание и управление проходит через ЭБУ и не выносится отдельно.

Частые причины выхода из строя предохранителей

Среди распространенных поводов встречаются.

Повреждение проводки с закорачиванием на массу или плюсовые магистрали перегружает систему и выводит элементы из строя.
Попадание влаги на проводку. Дождевая вода или конденсат нередко может закоротить систему.
Повреждение приборов, обслуживаемых предохранителем.
Подключение к защитной вставке приборов, превышающих номинальную величину.

Типичные признаки неисправности предохранителей

Самый распространенный и по сути единственный признак перегорания — полный отказ обслуживаемой цепи. В случае, если элемент отвечает одновременно за несколько агрегатов – отключается все оборудование.

Правильный порядок замены предохранителей

Чтобы заменить вставки правильно, следует придерживаться инструкции.

Полностью обесточить автомобиль путем снятия клеммы с аккумуляторной батареи.
Вскрыть крышку блока предохранителей и найти нужный элемент.
Используя специальный пинцет вынуть поврежденную деталь из гнезда.
Собрать систему в обратном порядке.

Важно! Категорически запрещено вынимать предохранители из гнезда голыми руками, или раскачивая их. Так можно повредить тонкие ножки детали.

Процесс снятия и замены блока предохранителей

Чтобы заменить блоки потребуется выполнить определенную последовательность действий.
В моторном отсеке головной блок снимается так.

Отжать пластиковые фиксаторы и откинуть крышку устройства.
Здесь следует найти 4 винта и открутить их, используя отвертку TORX T20.
Далее, преодолевая сопротивление посадочного гнезда нужно вынуть устройство со своего места.

Вскрыть крышку монтажного блока.
При помощи отвертки открутить панель со стационарных креплений.
Поднять монтажный блок и отключить разъем контактной группы с обратной стороны.
Установка монтажного блока выполняется в обратном порядке.

Итог

Стандартные предохранители Т31 расположены в удобных местах и легкодоступны при обслуживании машины.

Оставить отзыв

Предохранители Ниссан Х Трейл Т31 и реле с описанием и схемами блоков. Предохранитель прикуривателя.

Nissan X Trail T31 компактный кроссовер, который выпускался в 2008, 2009, 2010, 2011, 2012 и 2013 году. За это время модель прошла рестайлинг. В данной статье Вы найдете информацию с описанием блоков предохранителей и реле Ниссан Х Трейл T31, а так же их фотографии и схемы. Отдельно выделим предохранитель отвечающий за прикуриватель.

Обращаем Ваше внимание, что количество предохранителей и реле, а так же схемы блока могут отличатся от данного материала и зависят от электро оснащенности, года выпуска и страны поставки автомобиля. Сверяйте актуальное назначение элементов схем с Вашим описанием на обратной стороне защитной крышки блока.

Не подходит поколение модели?

[Описание для X Trail T32]
[Описание для X Trail T30]

Содержание

1 Блок в салоне
- 1.1 Вариант 1
- 1.2 Вариант 2
2 Блоки под капотом
- 2.1 Блок А
  - 2.1.1 Вариант 1
  - 2.1.2 Вариант 2
- 2.2 Блок Б
  - 2.2.1 Вариант 1
  - 2.2.2 Вариант 2
- 2.3 Блок на клемме аккумулятора

Блок в салоне

Находится в панели приборов за защитной крышкой, там же где и у предыдущие поколения.

Фото – пример

Вариант 1

Схема

Обозначение

1	10А Электропривод зеркал, аудиосистема
2	10А Розетки
3	15А Прикуриватель
4	Не используется
5	15А Вентилятор климатической установки
6	15А Вентилятор климатической установки
7	10А Система без ключевого доступа
8	15А Дополнительные фары
9	10А Блок управления полным приводом
10	10А Стоп-сигналы
11	10А Освещение салона
12	10А Комбинация приборов
13	10А Блок управления электрооборудованием кузова (BCM)
14	10А Аудиосистема
15	10А Обогрев зеркал
16	20А Аудиосистема
17	10А Насос стекло омывателя
18	10А Комбинация приборов
19	10А Подушки безопасности
20	10А Диагностический разъем, блок управления двигателем, корректор фар

За прикуриватель отвечает предохранитель номер 3 на 15А.

R1 – Реле дополнительного оборудования
R2 – Реле вентилятора климатической установки
R3 – Реле дополнительных фар
R4 – Реле обогрева сидений
R5 – Реле дополнительных фар

Вариант 2

Фото – схема

Расшифровка

F1	10А Аудиосистема, электропривод наружных зеркал
F2	15А Передняя розетка (прикуриватель)
F3	15А Прикуриватель
F4	10А Кондиционер, электрообогреватель салона
F5	15А Электромотор отопителя
F6	15А Электромотор отопителя
F7	10А Дополнительное оборудование
F8	15А Датчики вариатора (механическая КП)
F9	15А Аудиосистема
F10	10А Лампы стоп-сигналов
F11	Резерв
F12	10А Блок управления электро оборудованием салона
F13	10А Электрооборудование
F14	15А Розетка задняя (если установлена)
F15	10А Обогрев зеркал
F16	10А Блок управления электрооборудованием салона
F17	15А Электрооборудование
F18	20А Мото редуктор стеклоочистителя ветрового окна
F19	10А Подушки безопасности системы SRC
F20	10А Обогрев сидений
R1	Реле дополнительное оборудование салона
R2	Реле электро вентилятора отопителя

Если не работает прикуриватель проверьте предохранители с номерами 2 и 3 на 15А.

Блоки под капотом

Во втором поколении ниссан икс трейл т31 под рядом с аккумуляторной батареей находятся 2 блока с предохранителями. Для доступа к ним, надо убрать патрубок воздуховода.

Блок А

Вариант 1

Схема

Обозначение

1	ABS, ESP (50А с ESP, 40А без ESP)
2	30А ABS, ESP
3	30А Омыватель фар
4	60А Электроусилитель рулевого управления
5	10А Звуковой сигнал, генератор
6	10А Дневные ходовые огни
7	10А Насос охлаждения турбокомпрессора
8	20А Обогрев сидений
9	10А Блок управления коробкой передач
10	30А Дополнительный обогреватель
11	30А Дополнительный обогреватель
12	15А Аудиосистема
13	40А Вентилятор системы охлаждения двигателя 2
14	40А Замок зажигания
15	40А Вентилятор системы охлаждения двигателя 1
16	50А Блок управления стекло подъемниками, блок управления электрооборудованием кузова
R1	Реле звукового сигнала
R2	Реле вентилятора системы охлаждения (высокая скорость)
R3	Реле дневных ходовых огней (Европа) Реле звукового сигнала
R4	Реле омывателя фар (бензиновые двигатели) Реле подогревателя (дизельные двигатели)
R5	Реле вентилятора системы охлаждения (низкая скорость)
R6	Реле стоп-сигналов (бензиновые двигатели) Реле подогревателя (дизельные двигатели)

Вариант 2

Назначение

F1	20А Турбина охладителя воздуха (турбодизель)
F2	10А Блок переключателя режимов работы трансмиссии (автомобили с полным приводом)
F3	10А Генератор
F4	10А Звуковой сигнал
FL5	60/30A Электро усилитель рулевого управления, насос омывателя фар, система ABS
F6	40А Система ABS, система курсовой устойчивости
F7	30А Электрообогреватель салона (для автомобиля с дизельным двигателем)
F8	30А Электрообогреватель салона
F9	30А Электрообогреватель салона
F10	Резерв
FL11	50/30/40A Вентилятор системы охлаждения двигателя, зажигание
F12	40A Блок управления электрооборудованием салона
R3	Реле звукового сигнала
R4	Реле вентилятора системы охлаждения двигателя
R5	Реле насоса омывателя фар

Блок Б

Вариант 1

Схема

Обозначение предохранителей

Ef41	резерв
Ef42	резерв
Ef43	10А H/LAMP HI RH – дальний свет (правая блок-фара)
Ef44	10А H/LAMP HI LH – дальний свет (левая блок-фара)
Ef45	10А TAIL LAMP – габаритное освещение
Ef46	10А ILLUMINATION – подсветка
Ef47	резерв
Ef48	20А FR WIPER – передний стеклоочиститель
Ef49	10А H/LP LH – ближний свет (левая блок-фара)
Ef50	10А H/LP RH – ближний свет (правая блок-фара)
Ef51	10А A/C COMP – муфта компрессора кондиционера
Ef52	резерв
Ef53	30А SPARE FUSE – запасной предохранитель
Ef54	резерв
Ef55	15А RR DEF – электро обогрев боковых зеркал и заднего стекла
Ef56	15А RR DEF – электро обогрев боковых зеркал и заднего стекла
Ef57	15А FUEL PUMP – топливный насос
Ef58	10А A/TECU – датчик режимов работы АКП, реле стартера (обмотка)
Ef59	10А ABS ECU – анти блокировочная система (АБС)
Ef60	10А REVERSE LAMP – фонари света заднего хода
Ef61	15А ETC – электронный блок управления двигателем (ЭБУ)
Ef62	15А EGI – электронный блок управления двигателем (ЭБУ), катушки зажигания
Ef63	20А 02 SENSOR – датчик концентрации кислорода диагностический
Ef64	15А INJECTOR – форсунки
Ef65	15А FR FOG LAMP – передние противотуманные фары

Описание реле

Er7	FRON FOG – реле передних противотуманных фар
Er8	HEAD LAMP LOW – реле ближнего света
Er9	ECM – реле электронного блока управления двигателем (ЭБУ)
Er10	WINDOW DEFOGGER – реле обогрева заднего стекла и наружных зеркал
Er11	START – реле стартера
Er12	COOLING FAN 3 – реле электровентиляторов системы охлаждения 3
Er13	COOLING FAN 2 – реле электровентиляторов системы охлаждения 2
Er14	COOLING FAN 1 – реле электровентиляторов системы охлаждения 1
Er15	IGN – реле зажигания

Вариант 2

Схема

Расшифровка

F1	15А Обогреватель стекла
F2	15А Обогреватель стекла
F3	15А Противотуманные фары
F4	30А Очиститель ветрового стекла
F5	15А Лампа ближнего света правой фары
F6	15А Лампа ближнего света левой фары
F7	10А Лампа дальнего света правой фары
F8	10А Лампа дальнего света левой фары
F9	10А Лампы габаритных огней
F10	Резерв
F11	15А Управление трансмиссией
F12	20А Блок управления двигателем
F13	10А Компрессор кондиционера
F14	10А Лампы света заднего хода
F15	10А Коробка передач
F16	10А Система управления двигателем
F17	15А Топливный насос
F18	10А Система питания (топливные форсунки)
F19	10А Гидро электронный блок ABS
F20	Резерв
R6	Реле системы зажигания
R8	Реле обогреватель стекла двери задка
R16	Реле малых оборотов вентилятора системы охлаждения двигателя I
R17	Реле высоких оборотов вентилятора системы охлаждения двигателя II

Блок на клемме аккумулятора

На плюсовой клемме аккумуляторной батареи находятся предохранители в виде плавких ставок высокой мощности.

EfA – 250/140А генератор, цепи предохранителей EBfB и EBfC
EfB – 100А цепи предохранителей блока в моторном отсеке
EfC – 100А освещение, климатическая установка
EfD – 80/100А реле зажигания, цепи предохранителей блока в моторном отсеке
EfE – 80/100А цепи предохранителей блока в моторном отсеке
EfN – 60А блок управления свечами подогрева

Данная статья носит информационный характер. Напомним еще раз, что актуальное обозначение для Вашего автомобиля, находится на защитной крышке.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

На этом всё. Но если Вы хотите дополнить материал либо задать вопрос, пишите в комментариях.

Предохранители и реле Nissan X-Trail T31

Перейти к содержимому

Рассмотрены автомобили 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

Расположение монтажного блока предохранителей и реле в моторном отсеке.

Чтобы добраться до блока необходимо снять воздухоотвод…

Предохранители и реле находятся в 2-х блоках А и Б:

Чтобы добраться к «А», необходимо отжать фиксатор и снять крышку.

А вот и схема расположения деталей в блоке «А»:

Расшифровка:

*Предохранители плавкие вставки и защищаемые ими цепи*
№	*Обозначение*	*Ток, А*	*Защищаемые цепи*
Ef31	FR HEATER SEAT	20	обогрев передних сидений
Ef32	TURBINE COOLANT*	20	реле электронасоса охлаждения турбокомпрессора
Ef33	DTRL АДНЕРТ, HORN	10	дневной свет, звуковой сигнал
Ef34	HORN	10	звуковой сигнал, генератор
Ef35	AUDIO	15	аудиосистема
Ef36	PTC*	30	дополнительный обогреватель
Ef37	PTC*	30	дополнительный обогреватель
	RR HEATER SEAT***	20	система обогрева задних сидений
Ef38	A/T CONT	10	система управления CVT
EfF	EPS	60	электроусилитель рулевого управления
EfG	H/LWASH	30	омыватель фар
EfH	ABS MTR, ESP MTR	30	антиблокировочная система (ABS), система курсовой устойчивости (ESP)***
Efl	ABS SOL, ESP SOL	50	антиблокировочная система (ABS), система курсовой устойчивости (ESP)***
EfJ	BCM/PWR WDW	50	стеклоподъемники
EfK	RAD FAN 1	40	электровентилятор системы охлаждения двигателя
EfL	!GN SW	40	выключатель (замок) зажигания
EfM	RAD FAN 2	40	электровентилятор системы охлаждения двигателя
Реле и подключаемые ими цепи
№	*Обозначение*			*Наименование*
ЕМ	HORN			реле звукового сигнала
Ег2	RAD FAN MID/HI			реле средней и высокой скорости электровентилятора системы охлаждения двигателя
ЕгЗ	PTC*			реле дополнительного обогревателя
	STOP LAMP**			реле сигнала торможения
Ег4	RAD FAN LO			реле низкой скорости электровентилятора системы охлаждения двигателя
Ег5	H/LAMP WASH			реле омывателя фар
Ег6	DTRL			реле постоянно включенного наружного освещения

* — дизельный двигатель

** — бензиновый двигатель

*** — если установлена

Чтобы добраться до блока «Б» в моторном отсеке, необходимо освободить четыре фиксатора и вытащить блок из кожуха.

Детали в нем расположены следующим образом:

Расшифровка:

№	*Обозначение*	*Ток, A*	*Защищаемые цепи*
Ef41		резерв
Ef42		резерв
Ef43	H/LAMP HI RH	10	дальний свет (правая блок-фара)
Ef44	H/LAMP HI LH	10	дальний свет (левая блок-фара)
Ef45	TAIL LAMP	10	габаритное освещение
Ef46	ILLUMINATION	10	подсветка
Ef47			резерв
Ef48	FR WIPER	20	передний стеклоочиститель
Ef49	H/LP LH	10	ближний свет (левая блок-фара)
Ef50	H/LP RH	10	ближний свет (правая блок-фара)
Ef51	A/C COMP	10	муфта компрессора кондиционера
Ef52			резерв
Ef53	SPARE FUSE	30	запасной предохранитель
Ef54			резерв
Ef55	RRDEF	15	электрообогрев боковых зеркал и заднего стекла
Ef56	RR DEF	15	электрообогрев боковых зеркал и заднего стекла
Ef57	FUEL PUMP	15	топливный насос
Ef58	A/TECU	10	датчик режимов работы АКП, реле стартера (обмотка)
Ef59	ABS ECU	10	антиблокировочная система (АБС)
Ef60	REVERSE LAMP	10	фонари света заднего хода
Ef61	ETC	15	электронный блок управления двигателем (ЭБУ)
Ef62	EG I	15	электронный блок управления двигателем (ЭБУ), катушки зажигания
Ef63	02 SENSOR	20	датчик концентрации кислорода диагностический
Ef64	INJECTOR	15	форсунки
Ef65	FR FOG LAMP	15	передние противотуманные фары
Реле:
№	Обозначение	Наименование
Er7	FRON FOG	реле передних противотуманных фар
Er8	HEAD LAMP LOW	реле ближнего света
Er9	ECM	реле электронного блока управления двигателем (ЭБУ)
Er10	WINDOW DEFOGGER	реле обогрева заднего стекла и наружных зеркал
Er11	START	реле стартера
Er12	COOLING FAN 3	реле электровентиляторов системы охлаждения 3
Er13	COOLING FAN 2	реле электровентиляторов системы охлаждения 2
Er14	COOLING FAN 1	реле электровентиляторов системы охлаждения 1
Er15	IGN	реле зажигания

Нахождение предохранителей на клемме «плюс» аккумуляторной батареи.

Расшифровка:

EfA	250* 140**	генератор, цепи предохранителей EBfB и EBfC
EfB	100	цепи предохранителей EfJ, EfK, EfL, EfM, Ef35, Ef36, Ef37, Ef38
EfC	100	освещение, климатическая установка
EfD	80* 100**	реле зажигания, цепи предохранителей F55, F56, F61, F62
EfE	100* 80**	цепи предохранителей Ef61, Ef62
EfN	60*	блок управления свечами подогрева

* — дизель

* — бензин

* — если установлена

Блок предохранителей и реле в салоне.

Данный блок находится слева приборной панели:

Вот и сама схема нахождения предохранителей и реле в салоне авто:

Расшифровка:

*Предохранители и плавкие вставки*
№		*Обозначение*		*Ток, А*		*Защищаемые цепи*
F1		ELEC PARTS		10		диагностический разъем, электронный блок управления двигателем (ЭБУ), автоматический электрокорректор фар
F2		AIR BAG		10		подушки безопасности
F3		METER		10		щиток приборов
F4		WASHER MOTOR		10		стеклоомыватель
F5		BOSEAMP		20		аудиосистема
F6		HEATER MIRROR		10		обогрев наружных зеркал заднего вида
F7		WOOFER AMP		10		аудиосистема
F8		ELEC PARTS		10		электроприборы, блок управления электроборудованием
F9		METER		10		щиток приборов
F10		ROOM LP		10		освещение салона
F11		STOP LAMP		10		сигнал торможения
F12		4WD		10		блок управления режимом 4WD
F13		DRIVING LAMP		15		дополнительные фары
F14		INTELLIGENT KEY		10		система доступа без ключа
F15		BLOWER		15		электровентилятор климатической установки
F16		BLOWER		15		электровентилятор климатической установки
F17						резерв
F18		CIG LIGHTER		10		Предохранитель прикуривателя ниссан x трейл
F19		POWER SOCKET		15		розетки
F20		MIRROR&AUDIO		10		электропривод зеркал, аудиосистема
Реле:
№ 1	Обозначение				Наименование
R1	ACC		реле дополнительного оборудования
R2	BLOWER		реле электровентилятора климатической установки
R3	DRIVING LAMP 1		реле дополнительных фар 1
R4	HEATER SEAT		реле обогрева сидений
R5	DRIVING LAMP 2		реле дополнительных фар 2

Предохранители Ниссан Х Трейл Т31

Nissan X Trail T31 – это компактный внедорожник, который выпускался в 2008, 2009, 2010, 2011, 2012 и 2013 годах. За это время модель претерпела рестайлинг. В этой статье вы найдете информацию с описанием блоков предохранителей и реле Nissan X Trail T31, а также их фотографии и схемы. Отдельно выделим предохранитель, отвечающий за прикуриватель.

Обратите внимание, что количество предохранителей и реле, а также блок-схемы могут отличаться от данного материала и зависят от электрооборудования, года выпуска и страны поставки автомобиля. Сверяйте фактическое назначение элементов схемы с их описанием на обратной стороне защитной крышки блока.

Содержание

Блок в салоне
Вариант 1
Вариант 2
Блоки под капотом
Блок А
Вариант 1
Вариант 2
Блок Б
Вариант 1
Вариант 2
Блок на клемме аккумулятора

Блок в салоне

Он расположен на панели приборов за защитной крышкой, там же, где и у предыдущих поколений.

Фото — пример

Вариант 1

Схема

Обозначение

1	Электрозеркала 10А, аудиосистема
2	Розетки 10А
3	15А прикуриватель
4	Не используется
5	15А вентилятор кондиционера
6	15А вентилятор кондиционера
7	10А система бесключевого доступа
8	15А Дополнительные фары
9	10А блок управления полным приводом
10	10А стоп-сигналы
11	10А Внутреннее освещение
12	Панель приборов 10А
13	10A Блок управления кузовным оборудованием (BCM)
14	Аудиосистема 10А
15	Тепловые зеркала 10А
16	Аудиосистема 20А
17	10A Стеклянный насос посудомоечной машины
18	Панель приборов 10А
19	Подушки безопасности 10А
20	10А Диагностический разъем, блок управления двигателем, корректор фар

За прикуриватель предохранитель №3 отвечает на 15А.

R1 — Дополнительное реле
R2 — Реле вентилятора кондиционера
R3 — Реле дополнительных фар
R4 — Реле обогрева сиденья
R5 — Реле дополнительных фар

Вариант 2

Фото — схема

Расшифровано

F1	10A Аудиосистема, электрические наружные зеркала заднего вида
F2	Передняя розетка 15А (прикуриватель)
F3	15А прикуриватель
F4	10A Кондиционер, внутренний электронагреватель
F5	Электродвигатель отопителя 15А
F6	Электродвигатель отопителя 15А
F7	10A Дополнительное оборудование
F8	Датчики 15А CVT (МКПП)
F9	Аудиосистема 15А
F10	10А стоп-сигналы
F11	Бронирование
F12	10А Блок управления электрооборудованием помещения
F13	10А Электрооборудование
F14	Задняя вилка 15А (если установлена)
F15	Тепловые зеркала 10А
F16	10A Внутренний электрический блок управления
F17	15А Электрооборудование
F18	Редуктор стеклоочистителя Moto 20A
F19	10A Система подушки безопасности SRC
F20	10А подогрев сиденья
R1	Внутренние аксессуары реле
R2	Реле вентилятора отопителя

Если прикуриватель не работает, проверьте предохранители под номерами 2 и 3 на 15А.

Блоки под капотом

На Nissan X-Trail T31 второго поколения под аккумулятором расположены 2 блока предохранителей. Чтобы получить к ним доступ, нужно снять трубу с воздуховода.

Блок А

Вариант 1

Схема

Обозначение

1	ABS, ESP (50А с ESP, 40А без ESP)
2	30А АБС ЕСП
3	Омыватель фар 30А
4	60А электроусилитель руля
5	10А Звуковой сигнал, генератор
6	Дневные ходовые огни 10А
7	10А помпа охлаждения турбонагнетателя
8	20А подогрев сиденья
9	10А Блок управления коробкой передач
10	30А Дополнительный нагреватель
11	30А Дополнительный нагреватель
12	Аудиосистема 15А
13	40A Вентилятор охлаждения двигателя 2
14	Замок зажигания 40А
15	40A Вентилятор охлаждения двигателя 1
16	50А Блок управления стеклоподъемниками, блок управления электрооборудованием кузова
R1	Реле звукового сигнала
R2	Реле вентилятора охлаждения (высокая скорость)
R3	Реле дневных ходовых огней (Европа) Реле звукового сигнала
R4	Реле омывателя фар (бензиновые двигатели) Реле обогревателя (дизельные двигатели)
R5	Реле вентилятора охлаждения (низкая скорость)
R6	Реле стоп-сигналов (бензиновые двигатели) Реле отопителя (дизельные двигатели)

Вариант 2

Цель

F1	Турбина воздухоохладителя 20А (дизель турбо)
F2	10A Блок выбора режима трансмиссии (автомобили с полным приводом)
F3	Генератор 10А
F4	Звуковой сигнал 10А
FL5	60/30А Электроусилитель руля, насос омывателя фар, система АБС
F6	40A ABS, система курсовой устойчивости
F7	Электроотопитель салона 30А (для автомобиля с дизельным двигателем)
F8	Внутренний электронагреватель 30А
F9	Внутренний электронагреватель 30А
F10	Бронирование
FL11	50/30/40А Вентилятор охлаждения двигателя, вкл
F12	40A Внутренний электрический распределительный щит
R3	Реле звукового сигнала
R4	Реле вентилятора охлаждения двигателя
R5	Реле насоса омывателя фар

Блок Б

Вариант 1

Схема

Обозначение предохранителя

EF41	бронирование
Эф42	бронирование
Эф43	10A H/LAMP HI RH — дальний свет (правая фара)
Эф44	10A H/LAMP HI LH — дальний свет (левая фара)
EF45	10A TAIL LAMP — габаритное освещение
Эф46	ОСВЕЩЕНИЕ 10А — подсветка
Эф47	бронирование
Эф48	20A FR WIPER — передний стеклоочиститель
Эф49	10A H/LP LH — ближний свет (левая фара)
Эф50	10A H/LP RH — ближний свет (правая фара)
Ef51	10A A/C COMP — Муфта компрессора кондиционера
Эф52	бронирование
Эф53	SPARE FUSE 30A — запасной предохранитель
Эф54	бронирование
EF55	15A RR DEF — электрообогрев боковых зеркал и заднего стекла
Эф56	15A RR DEF — электрообогрев боковых зеркал и заднего стекла
Эф57	FUEL PUMP 15A — топливный насос
Ef58	10A A/TECU — датчик режимов работы АКПП, реле стартера (обмотка)
Ef59	10А ЭБУ АБС — антиблокировочная система (АБС)
Эф60	REVERSING LIGHT 10A — фонари заднего хода
Эф61	15A ETC — электронный блок управления двигателем (ECU)
Эф62	15А EGI — электронный блок управления двигателем (ECU), катушки зажигания
Эф63	20A 02 SENSOR — диагностический датчик концентрации кислорода
Эф64	ИНЖЕКТОР 15А — форсунки
EF65	FOG LIGHT 15A FR — передние противотуманные фары

Описание реле

Er7	FRON FOG — реле передних противотуманных фар
Er8	HEAD LAMP LOW — реле ближнего света
Er9	ECM — реле электронного блока управления двигателем (ECU)
Er10	ОБОГРЕВ ОКНА — реле обогрева заднего стекла и наружных зеркал заднего вида
Er11	СТАРТ — реле стартера
Er12	COOLING FAN 3 — реле вентилятора охлаждения 3
Er13	COOLING FAN 2 — реле вентилятора охлаждения 2
Er14	COOLING FAN 1 — реле вентилятора охлаждения 1
Er15	IGN — реле зажигания

Вариант 2

Схема

Расшифровано

F1	15А обогреватель стекла
F2	15А обогреватель стекла
F3	15А Противотуманные фары
F4	Стеклоочиститель 30А
F5	15А Ближний свет правой фары
F6	15А Ближний свет левой фары
F7	10А Дальний свет правой фары
F8	10А Дальний свет левой фары
F9	10А Габаритные огни
F10	Бронирование
F11	15А Управление коробкой передач
F12	20А Блок управления двигателем
F13	10А компрессор кондиционера
F14	Фонари заднего хода 10А
F15	Коробка передач 10А
F16	10А Система управления двигателем
F17	15А топливный насос
F18	10А Топливная система (топливные форсунки)
F19	10А гидроэлектронный блок АБС
F20	Бронирование
R6	Реле зажигания
R8	Реле, обогреватель заднего стекла
Р16	Реле низкой скорости вентилятора системы охлаждения двигателя I
Р17	Реле высокой скорости вентилятора охлаждения двигателя II

Блок на клемме аккумулятора

На плюсовой клемме аккумулятора есть предохранители в виде предохранителей большой мощности.

EfA — Генератор 250/140A, цепи предохранителей EBfB и EBfC
EfB — Цепь блока предохранителей 100A в моторном отсеке
EfC — 100А освещение, кондиционер
EfD — Реле зажигания 80/100А, блок предохранителей в моторном отсеке
EfE — Цепь предохранителей 80/100А в моторном отсеке
Блок управления свечами накаливания EfN-60A

Схема блока предохранителей Nissan X-Trail T31 и реле с назначением и расположением

Nissan X Trail T31 — компактный кроссовер, который выпускался в 2008, 2009, 2010, 2011, 2012 и 2013 годах. За это время, модель подверглась рестайлингу. В этой статье вы найдете информацию с описанием блоков предохранителей и реле Nissan X Trail T31, а также их фото и схемы. Отдельно выделим предохранитель, отвечающий за прикуриватель.

Обратите внимание, что количество предохранителей и реле, а также схемы коробок могут отличаться от данного материала и зависеть от электрооборудования, года выпуска и страны поставки автомобиля. Сверяйте текущее назначение элементов схемы с вашим описанием на обратной стороне защитной крышки коробки.

Поколение модели не подходит?

[ Описание для X Trail T32 ]
[ Описание для X Trail T30 ]

Contents

1 Passenger compartment
- 1.1 Type 1
- 1.2 Type 2
2 Engine compartment
- 2.1 Box A
  - 2.1.1 Type 1
  - 2.1.2 Type 2
- 2.2 Коробка B
  - 2.2.1 Тип 1
  - 2.2.2 Тип 2
- 2.3 Аккумуляторный ящик

Расположен в салоне, в том же месте, что и защитная крышка приборной панели

90 в предыдущих поколениях.

Photo for example

Type 1

Diagram

Designation

398

82 10A Body control module (BCM)

Диагностический блок управления фарами, блок управления двигателем

1	10A Power mirrors, audio system
2	10A Sockets
3	15A Прикуриватель
4	Не используется
5	Вентилятор кондиционера 90A 150086
6	15A вентилятор воздуха
7	10A Система без ключа
	15A Дополнительные фары
15A Дополнительные фары
15A Дополнительные фары
15A Дополнительные фары
15A. 10	10A Стоп-сигналы
11	10A Освещение салона
12	10A Комбинация приборов
14	10A Audio system
15	10A Heated mirrors
16	20A Audio system
17	10A Washer glass pump
18	10A Комбинация приборов
19	10A Подушки безопасности
20	10083

Предохранитель №3, 15А, отвечает за прикуриватель.

R1 – Relay additional equipment
R2 – Air conditioner fan relay
R3 – Additional headlights relay
R4 – Seat heating relay
R5 – Additional headlights relay

Type 2

Diagram

Назначение

F1	10А Аудиосистема, электропривод наружных зеркал
F2	15A Front socket (cigarette lighter)
F3	15A Cigarette lighter
F4	10A Air conditioning, electric cabin heater
F5	15A Двигатель отопителя
F6	15A Двигатель отопителя
F7	10A Дополнительное оборудование
F8	3 3
F9	15A Audio system
F10	10A Brake lights
F11	Reserve
F12	10A Control unit for electrical equipment of the passenger compartment
F13	10А Электрооборудование
F14	15А Розетка задняя (если установлена)
F15	10А Обогрев зеркал
F16	10A Control unit for electrical equipment of the passenger compartment
F17	15A Electrical equipment
F18	20A Moto windshield wiper gear
F19	10A SRC airbags
F20	10A Подогрев сидений
R1	Реле доп. оборудования салона
R2	Реле вентилятора отопителя

Если прикуриватель не работает, проверьте предохранители на 15 А под номерами 2 и 3.

Моторный отсек

Во втором поколении Nissan X Trail T31 под аккумулятором расположены 2 блока предохранителей. Чтобы получить к ним доступ, нужно снять патрубок воздуховода.

Коробка A

Тип 1

Схема

Обозначение

0081 1 ABS, ESP (50A with ESP, 40A without ESP) 2 30А ABS, ESP 3 30A Headlight washer 4 60A Electric power steering 5 10A Генератор звуковых сигналов 6 10A День.0082 20A Seat heating 9 10A Transmission control unit 10 30A Additional heater 11 30A Additional heater 12 15A Audio system 13 40A Вентилятор охлаждения двигателя 2 14 40A Замок зажигания 15 40A Вентилятор охлаждения двигателя 10082 16 50A Glass lifter control unit, body control unit R1 Horn relay R2 Cooling fan relay (high speed) R3 Daytime Running Light Relay (Europe) RONGE RELAY R4 Фаровая реле вилки на машине (бензиновая) Реле обогревателя (дизель) R5 RELAP дизель)

Тип 2

Назначение

F1	20A Air Cooler Turbine (Turbodiesel)
20A Air Cooler Turbine (Turbodiesel)
20A Air Cooler Turbine (TurbodieSel)
20A. drive)
F3	10A Generator
F4	10A Sound signal
FL5	60 / 30A Electric power steering, headlight washer pump, ABS system
F6	40A ABS system, stability control system
F7	30A Electric cabin heater (for a car with a diesel engine)
F8	30A Electric heater of salon
F9	30A Electric heater of salon
F10	Reserve
FL11	50/30 / 40A Engine cooling fan, ignition
F12	40A Control unit for electrical equipment of the passenger compartment
R3	Horn relay
R4	Engine cooling fan relay
R5	Headlight washer pump relay

Box B

Тип 1

Схема

Обозначение

Ef41	3 резерв
EF42	Резерв
EF43	10A H / LAMP HI RH — HIGH BEAM (правая фара)
EF44	10A H / H / LAMP HI LH -LH -HEAM -HEAM (LATE LAMP).	EF45	10A Хвостовая лампа — боковое освещение
EF46	10A освещение — подсвет0083
Ef49	10А H / LP LH – low beam (left headlamp unit)
Ef50	10А H / LP RH – low beam (right headlamp)
Ef51	10A A / C COMP – A / C Compressor Clutch
Ef52	reserve
Ef53	30A SPARE FUSE – spare fuse
Ef54	reserve
Ef55	15А RR DEF – electric heating of боковые зеркала и заднее стекло
Ef56	15А RR DEF – electric heating of side mirrors and rear window
Ef57	15A FUEL PUMP – fuel pump
Ef58	10A A / TECU – automatic transmission operating mode sensor, реле стартера (обмотка)
Ef59	10А ЭБУ АБС — антиблокировочная система (ABS)
Ef60	10А ФОНАРЬ ЗАДНЕГО ХОДА — фонари заднего хода
0083	15A и т. Д. — Электронный блок управления двигателями (ECU)
EF62	15A EGI — Электронный блок управления двигателями (ECU), катушка зажигания
EF63	20A186
EF63	20A 02 SENSOR –MENSORSIC.	EF64	15A Инжектор — Инжекторы
EF65	15A FOG LAMP — передние туман0081	ER7	FRON FOG — Реле передней туманной лампы
ER8	HEAD LILE — RELAY LOW BEAM
ER9	ECM — RELAY OF EXELTRON ENGINE CONTTROP UNTORTING UNTORT ONTORGENTION CORPTORNTION (ECU).		ОБОГРЕВАТЕЛИ ОКНА – реле обогрева заднего стекла и наружных зеркал
Er11	ПУСК – реле стартера0086
Er13	COOLING FAN 2 – cooling fan relay 2
Er14	COOLING FAN 1 – cooling fan relay 1
Er15	IGN – ignition relay

Type 2

Диаграмма

Назначение

1 6 15A Топливный насос

F1	15A Стеклянный нагреватель
F2	15A Стеклянная нагреватель
F2	15A
	15A
	15A
	15A
	15A0081	F3	15A FOG Lights
F4	30A WIPER
F5	15A Low Bead Lame, правая фары
15A Low Beam, правая фары
15A Low Beam, правая фана. F7	10A Лампа дальнего света, правая
F8	10A Лампа дальнего света, левая
F9	10A Лампы габаритного света
F10	Reserve
F11	15A Transmission control
F12	20A Engine control unit
F13	10A A / C Compressor
F14	10A Reversing lamps
F15	10A Коробка передач
F16	10A Система управления двигателем
F17	082 F18		10A Power system (fuel injectors)
F19	10A Hydro electronic unit ABS
F20	Reserve
R6	Ignition system relay
R8	Tailgate glass реле отопителя
R16	Реле низкой скорости вентилятора охлаждения двигателя I
R17	Реле высокой скорости вентилятора охлаждения двигателя II

Аккумуляторный ящик

На плюсовой клемме аккумуляторной батареи установлены предохранители в виде плавких предохранителей большой мощности.

EfA – 250/140A генератор, цепи предохранителей EBfB и EBfC
EfB – 100A блок предохранителей в моторном отсеке
EfC – 100A освещение, кондиционер
EfE — 80/100A Блок предохранителей в моторном отсеке
EfN — 60A блок управления свечами накаливания

Эта статья предназначена только для информационных целей. Напоминаем еще раз, что актуальное обозначение вашего автомобиля находится на защитной крышке.

Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.

Вот и все. Но если вы хотите дополнить материал или задать вопрос, пишите в комментариях.

Схема блока предохранителей Nissan X-Trail (T31), 2007

18.01.2021

Большинство силовых цепей электрооборудования японского кроссовера защищены предохранителями. Фары, моторы вентиляторов, топливный насос и другие мощные потребители тока подключаются через реле. Защитные элементы установлены в монтажных блоках, которые расположены под капотом и в салоне.

Рассмотрены схемы Nissan X-Trail T31 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

В моторном отсеке

В моторном отсеке защитные элементы установлены в основных блоках предохранителей А и дополнительных В, которые расположены под воздухозаборником.

Диаграмма (коробка A)

№	Расшифровка	А
1	ЭБУ вариатора (вариатор)	10
2	Обогрев задних сидений	20
3	Дополнительный отопитель (дизель)	30
4	Аудиосистема	15
5	Генератор звуковых сигналов	10
6	Дневной свет, звуковой сигнал	10
7	Электронасос охлаждения турбокомпрессора (дизель)	20
8	Подогрев передних сидений	20
Р1	Система АБС (ESP)	50
Р2	Система АБС (ESP)	30
Р3	Омыватели фар	30
Р4	Электроусилитель руля	60
Р5	Вентилятор охлаждения двигателя	40
Р6	Замок зажигания (замок)	40
Р7	Вентилятор охлаждения двигателя	40
Р8	Блок управления стеклоподъемниками	50
Реле
Р1	Реле наружного освещения
Р2	омыватель фар
Р3	Реле низкой скорости вентилятора системы охлаждения
Р4	включение стоп-сигналов, дополнительный отопитель (дизель)
Р5	звуковой сигнал
Р6	Высокоскоростное реле вентилятора системы охлаждения двигателя

Схема (коробка A — тип 2)

№	Легенда
F1	20А Воздухоохладитель турбины (турбодизель)
F2	10А Блок переключателя режима коробки передач (автомобили с полным приводом)
F3	Генератор 10А
F4	10А Звуковой сигнал
FL5	60/30А Электроусилитель руля, насос омывателя фар, система ABS
F6	40A Система ABS, система курсовой устойчивости
F7	30А Электроотопитель салона (для автомобиля с дизельным двигателем)
F8	30А Электрический обогреватель салона
F9	30А Электрический обогреватель салона
Ф10	Резерв
FL11	50/30/40А Вентилятор охлаждения двигателя, зажигание
F12	40А Блок управления электрооборудованием салона
Р3	Реле звукового сигнала
Р4	Реле вентилятора охлаждения двигателя
Р5	Реле насоса омывателя фар

Диаграмма (коробка B — тип 1)

№	Описание	А
1	№	—
2	№	—
3	Дальний свет (правый)	10
4	Дальний свет (левый)	10
5	габаритные огни	10
6	Подсветка	10
7		—
8	Стеклоочиститель	20
9	Ближний свет (правый)	10
10	Ближний свет (левый)	10
11	Муфта компрессора кондиционера	10
12	№	—
13	Запасной	30
14	№	—
15	Обогрев боковых зеркал и стекла задней двери	15
16	Обогрев боковых зеркал и стекла задней двери	15
17	Бензонасос	15
18	Датчик режима работы АКПП, реле обмотки стартера	10
19	Блок управления АБС/система АБС	10
20	Фонари заднего хода	10
21	ЭБУ двигателя	15
22	ЭБУ двигателя, система управления катушкой зажигания	15
23	Диагностический датчик концентрации кислорода	20
24	Система управления форсунками	15
25	Противотуманные фары	15
Реле
Р1	Противотуманные фары
Р2	ближний свет
Р3	Реле ЭБУ двигателя
Р4	Боковые зеркала с подогревом и стекло задней двери
Р5	стартер
Р6	вентилятор охлаждения
Р7
Р8
Р9	зажигание

Диаграмма (коробка B — тип 2)

№	Описание
F1	15A Обогреватель стекла
F2	15A Обогреватель стекла
F3	15А Противотуманные фары
F4	30А Стеклоочиститель
F5	15А Лампа ближнего света, правая фара
F6	15А Лампа ближнего света, левая фара
F7	10А Лампа дальнего света, правая фара
Ф8	10А Лампа дальнего света, левая фара
F9	10A Лампы габаритного света
Ф10	Резерв
F11	15А Управление коробкой передач
F12	20А Блок управления двигателем
Ф13	10A Компрессор кондиционера
Ф14	10А Фонари заднего хода
Ф15	10А Коробка передач
Ф16	10А Система управления двигателем
Ф17	15А Топливный насос
Ф18	10А Система питания (топливные форсунки)
Ф19	10A Гидроэлектронный блок ABS
Ф20	Резерв
Р6	Реле системы зажигания
Р8	Реле обогрева стекла задней двери
Р16	Реле низкой скорости вентилятора охлаждения двигателя I
Р17	Реле высокой скорости вентилятора охлаждения двигателя II

Клеммная колодка аккумулятора

На плюсовой клемме аккумуляторной батареи установлены предохранители в виде предохранителей большой мощности.
— EfA — генератор 250/140A, цепи предохранителей EBfB и EBfC
— EfB — 100A блок предохранителей в моторном отсеке
— EfC — 100A освещение, кондиционер
— EfD — реле зажигания 80/100A, цепь предохранителей в моторном отсеке
— EfE — 80 / 100A Блок предохранителей в моторном отсеке
— EfN — 60A блок управления свечами накаливания

В салоне

Блок предохранителей находится под крышкой в проеме нижней обшивки панели приборов.

Схема — Тип 1

№	Описание	А
1	Электропривод зеркал, аудиосистема	10
2	Розетки	15
3	Предохранитель прикуривателя Trail 31	10
4		—
5	Вентилятор кондиционера	15
6	Вентилятор кондиционера	15
7	Система бесключевого доступа	10
8	Верхние дополнительные фары	15
9	Блок управления полным приводом	10
10	Стоп-сигналы	10
11	Внутреннее освещение	10
12	Комбинация приборов	10
13	Электрический блок управления	10
14	Аудиосистема	10
15	Боковые зеркала с подогревом	10
16	Аудиосистема	20
17	Насос омывателя	10
18	Комбинация приборов	10
19	Подушки безопасности	10
20	Диагностический разъем, ЭБУ двигателя, электрокорректор фар	10
Реле
Р1	Реле включения верхних дополнительных фар
Р2	Дополнительное оборудование
Р3	Включение вентилятора кондиционера
Р4	Включение обогрева сиденья
Р5	Включение верхних дополнительных фар

Схема — тип 2

№	Описание
F1	10А Аудиосистема, электропривод наружных зеркал
F2	15А Розетка передняя (прикуриватель)
F3	15A Прикуриватель
Ф4	10A Кондиционер, электрический обогреватель салона
F5	15А Электродвигатель отопителя
F6	15А Электродвигатель отопителя
F7	10A Дополнительное оборудование
F8	Датчики вариатора 15А (механическая коробка передач)
F9	15А Аудиосистема
Ф10	10А Стоп-сигналы
F11	Резерв
F12	10А Блок управления электрооборудованием салона
Ф13	10А Электрооборудование
Ф14	15А Задняя розетка (если установлена)
Ф15	10А Обогрев зеркал
Ф16	10А Блок управления электрооборудованием салона
Ф17	15А Электрооборудование
Ф18	20A Механизм стеклоочистителя Moto
Ф19	10A Подушки безопасности SRC
Ф20	10A Подогрев сидений
Р1	Реле допоборудования салона
Р2	Реле вентилятора отопителя

Сопутствующие материалы

ниссан х трейл т31 расшифровка предохранителей.

Описание блока предохранителей в ниссан х-трейл

Рассмотрены автомобили 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

Расположение монтажного блока предохранителей и реле в моторном отсеке.

Для доступа к блокам снимаем вентиляционное отверстие.

Предохранители и реле установлены в двух блоках А и В.

Для доступа к блоку А отожмите защелку и снимите крышку.

Схема расположения элементов блока А.

Назначение.

Плавкие вставки автоматических выключателей и цепи, которые они защищают
	Обозначение	Ток, А	Защищенные цепи
Ef31	ПОДОГРЕВАТЕЛЬ ПЕРЕДНЕГО СИДЕНЬЯ		подогрев передних сидений
Ef32	ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ ТУРБИНЫ *		Реле электронасоса охлаждения турбонагнетателя
Ef33	DTRL АДНЕРТ, СИГНАЛ		дневной свет, звуковой сигнал
Ef34	СИГНАЛ		генератор звуковых сигналов
Ef35	АУДИО		аудиосистема
Ef36	ПТК *		дополнительный обогреватель
Ef37	ПТС *		дополнительный обогреватель
	ПОДОГРЕВ ЗАДНЕГО СИДЕНЬЯ ***		система обогрева заднего сиденья
Ef38	А/Т ПРОДОЛЖ.		Система управления вариатором
			электроусилитель руля
	H / LWASH		омыватель фар
	АБС МТР, ЭСП МТР
	АБС СОЛ, ЭСП СОЛ		антиблокировочная система тормозов (ABS), система курсовой устойчивости (ESP) ***
	БКМ / PWR WDW		стеклоподъемники
	ВЕНТИЛЯТОР RAD 1
	GN SW		Замок зажигания (замок)
	ВЕНТИЛЯТОР 2		Вентилятор охлаждения двигателя
Реле и цепи, которые они соединяют
	Обозначение			Имя
ЕАТ	СИГНАЛ			Реле звукового сигнала
Пример2	ВЕНТИЛЯТОР RAD СРЕДНИЙ/ВЫСОКИЙ			реле средней и высокой скорости электровентилятора системы охлаждения двигателя
Eg3	ПТК *			Реле дополнительного отопителя
	СТОП **			Реле сигнала тормоза
Пример4	БЛОК ВЕНТИЛЯТОРА RAD			Реле низкой скорости вентилятора охлаждения
Eg5	H / ПРОМЫВКА ЛАМПЫ			Реле омывателя фар
Eg6	ДТЛ			наружное освещение с постоянным включением реле

* — дизельный двигатель

** — Газовый двигатель

*** — если установлен

Для доступа к блоку В подкапотного пространства откройте четыре защелки и снимите блок с корпуса.

Расположение элементов.

Расшифровка блока предохранителей B.

	Обозначение	Ток, А	Защищенные цепи
Ef41		резерв
Ef42		резерв
Ef43	H / ЛАМПА HI RH		дальний свет (правая фара)
Эф44	H / ЛАМПА HI LH		дальний свет (левая фара)
Эф45	ЗАДНИЙ ФОНАРЬ		габаритное освещение
Эф46	ОСВЕЩЕНИЕ		подсветка
Ef47			резерв
Ef48	ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ		передний стеклоочиститель
Ef49	Н/Н ЛР		ближний свет (левая фара)
Эф50	H / LP RH		ближний свет (правая фара)
Ef51	А/С КОМП		Муфта компрессора кондиционера
Ef52			резерв
Ef53	ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ		запасной предохранитель
Ef54			резерв
Ef55	РРДЕФ
Ef56	РР DEF		электрообогрев боковых зеркал и заднего стекла
Ef57	ТОПЛИВНЫЙ НАСОС		топливный насос
Ef58	А/ТЕКУ		Датчик режима работы АКПП, реле стартера (обмотка)
Ef59	ЭБУ АБС		антиблокировочная система тормозов (ABS)
Эф60	ФОНАРЬ ЗАДНЕГО ХОДА		Фонари света заднего хода
Ef61			электронный блок управления двигателем (ЭБУ)
Ef62	ЭГ I		электронный блок управления двигателем (ECU), катушки зажигания
Ef63	02 ДАТЧИК		диагностический датчик концентрации кислорода
Ef64	ИНЖЕКТОР		форсунки
Ef65	ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА		передние противотуманные фары
Реле
	Обозначение	Имя
	ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ	Реле противотуманных фар
	ФАРА ближнего света	реле ближнего света
		Реле электронного блока управления двигателем (ECU)
Er10	ОБОГРЕВАТЕЛИ ОКНА	Реле обогрева заднего стекла и наружных зеркал
Er11	СТАРТ	реле стартера
Er12	ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 3	Реле вентилятора охлаждения 3
Er13	ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 2	Реле вентилятора охлаждения 2
Er14	ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 1	Реле вентилятора охлаждения 1
Er15		реле зажигания

Расположение предохранителей на плюсовой клемме аккумулятора.

	250* 140**	генератор, цепи предохранителей EBfB и EBfC
		предохранительные цепи EfJ, EfK, EfL, EfM, Ef35, Ef36, Ef37, Ef38
		освещение, кондиционер
	100**	реле зажигания, цепи предохранителей F55, F56, F61, F62
	100* 80**	цепи предохранителей Ef61, Ef62
		блок управления свечами накаливания

* — дизель

* — бензин

* — если установлен

Блок предохранителей и реле в автосалоне Nissan1 X-Trail T3.

Блок предохранителей в салоне расположен с левой стороны приборной панели.

Схема расположения предохранителей и реле в салоне автомобиля nissan x trail

Назначение. Стол.

Предохранители и предохранители
		Обозначение		Ток, А		Защищенные цепи
		ЭЛЕКТРИЧЕСКИЕ ЧАСТИ				диагностический разъем, электронный блок управления двигателем (ECU), автоматический корректор фар
		ПОДУШКА БЕЗОПАСНОСТИ				подушки безопасности
		СЧЕТЧИК				приборная панель
		МОТОР СТИМАЛЫ				стеклоомыватель
		BOSEAMP				аудиосистема
		ЗЕРКАЛО ОБОГРЕВАТЕЛЯ				наружные зеркала с подогревом
		УСИЛИТЕЛЬ ВУФЕРА				аудиосистема
		ЭЛЕКТРИЧЕСКИЕ ЧАСТИ				электроприборы, электрический блок управления
		СЧЕТЧИК				приборная панель
		КОМНАТА LP				внутреннее освещение
		СТОП				тормозной сигнал
						Блок управления режимом 4WD
		ФОНАРЬ дальнего света				дополнительные фары nissan x trail t31
		ИНТЕЛЛЕКТУАЛЬНЫЙ КЛЮЧ				система бесключевого доступа
		ВОЗДУХОДУВКА
		ВОЗДУХОДУВКА				Вентилятор кондиционера
						резерв
		ЗАЖИГАЛКА				Предохранитель прикуривателя nissan x trail
		РОЗЕТКА				розетки
		ЗЕРКАЛО И АУДИО				электрозеркала, аудиосистема
Реле
№ 1	Обозначение				Имя
			Реле вспомогательного оборудования
	ВОЗДУХОДУВКА		Реле вентилятора кондиционера
	ФАРА дальнего света 1		реле дополнительных фар 1
	ПОДОГРЕВ СИДЕНЬЯ		реле обогрева сидений nissan x trail t31
	ФАРА дальнего света 2		Реле дополнительных фар 2

В автомобилях Ниссан Х Трейл т31 и т30 цепи питания защищены предохранителями. В этой статье мы покажем вам, как выглядят предохранители Ниссан Х Трейл Т31 и расскажем, как их заменить.

[Скрыть]

Что это такое и для чего оно нужно

Предохранители – это специальные устройства, защищающие потребителя электроэнергии и, собственно, электрические цепи от системных перегрузок и коротких замыканий. Чаще всего они объединены в блок предохранителей; таких блоков в машине может быть несколько. Он состоит из таких элементов, как плавкая вставка, специальный соединительный штифт, электрическая цепь и изолирующий корпус. Он также может содержать кварцевый песок, который помогает защитить систему от перегрева.

Используются системой в целях ее защиты от пожаров, которые могут возникнуть в случае резких скачков уровня тока. Таким образом предохранитель перегорает первым, тем самым подавая сигнал и не давая выгореть основной части. В большинстве случаев предохранители одноразовые.

Расположение и компоновка

Блок предохранителей чаще всего можно найти в салоне и под капотом. В автомобиле Nissan X Trail T31 и T30 блок находится в моторном отсеке (под капотом) и в салоне. Ниже будет размещена схема расположения предохранителей. Эта схема необходима владельцу автомобиля для того, чтобы понимать принцип работы деталей, а также видеть происходящие процессы. В ремонтных работах незаменим.

Процесс снятия и замены

В этой статье мы точно определили, что эти элементы созданы для того, чтобы выгорать, что требует последующей замены. Иногда в автомобилях Nissan X Trail T31 и T30 требуется замена одного элемента, а иногда и целого блока. У Ниссан Трейл Т30 и Т31 общий принцип Замена защитных элементов одинакова, однако под капотом и в салоне автомобиля замена происходит по-разному.

Для того, чтобы приступить к замене, нужно сначала определить, действительно ли деталь сгорела. Ни в коем случае не вытаскивайте деталь и не просматривайте ее на свету, как это делают многие автовладельцы. Этот метод не является надежным. Для того, чтобы обнаружить поврежденную деталь, нужно включить все нерабочие цепи (например, плиту, магнитофон и т. д.), взять щуп и начать проверять напряжение, сделать это сначала с одной стороны, потом с другой соответственно. Если с одной клеммы напряжение есть, а с другой нет, то деталь повреждена. Такая проверка в автомобиле Nissan Trail T31 занимает около 1 минуты.

Замена в моторном отсеке

Будьте осторожны, используйте только предохранители того же номинала, что и ранее.

Выключите двигатель и фары.
Теперь откройте капот и снимите воздухозаборник.
Вы увидите блок, снимите с него крышку. Нажмите на защелку.
Когда вы найдете сломанную часть, возьмите пинцет и вытащите ее.
Поставить новый.
Теперь установите все в обратном порядке.

Предохранитель рабочий и перегоревший

Замена в салоне

Совет, перед использованием пачки новых предохранителей желательно проверить один из них на работоспособность.

Выключите двигатель и фары.
Возле пассажирского сиденья вы увидите блок, снимите с него крышку.
Возьмите специальный пинцет и удалите сгоревшую часть.
Закройте крышку.

Готово, наша замена Nissan успешно завершена. Мы надеемся, что вы найдете эту статью полезной. Все интересующие вопросы вы можете задать в комментариях.

Видео «Замена предохранителей на Nissan X-trail»

Посмотрите как правильно менять предохранители.

В автомобилях Nissan X Trail t31 и t30 цепи питания защищены предохранителями. Эта статья покажет вам, как выглядят предохранители Ниссан Х Трейл Т31 и расскажет, как их заменить.

Что это такое и для чего он нужен

Предохранители – это специальные устройства, защищающие потребителя электроэнергии и, собственно, электрические цепи от системных перегрузок и коротких замыканий. Чаще всего они объединены в блок предохранителей; таких блоков в машине может быть несколько. Он состоит из таких элементов, как плавкие предохранители, специальный соединительный провод, электрическая цепь и изолирующий корпус. Он также может содержать кварцевый песок, который помогает защитить систему от перегрева.

Используются системой для того, чтобы защитить ее от пожаров, которые могут возникнуть в случае резких скачков текущего уровня. Таким образом предохранитель перегорает первым, тем самым подавая сигнал и не давая выгореть основной части. В большинстве случаев предохранители одноразовые.

Расположение и компоновка

Чаще всего блок предохранителей можно найти в салоне и под капотом. В Nissan X Trail T31 и T30 блок расположен в моторном отсеке (под капотом) и в салоне. Ниже будет размещена схема расположения предохранителей. Эта схема необходима владельцу автомобиля для того, чтобы понимать принцип работы деталей, а также видеть происходящие процессы. Незаменим в ремонтных работах.

Вид изнутри

Процесс снятия и замены

В этой статье мы точно определили, что эти элементы созданы для того, чтобы выгорать, что требует последующей замены. Иногда в автомобилях Nissan X Trail T31 и T30 требуется замена одного элемента, а иногда и целого блока. В Nissan Trail T30 и T31 общий принцип замены защитных элементов одинаков, однако под капотом и внутри автомобиля замена происходит по-разному.

Для того, чтобы приступить к замене, нужно сначала определить, действительно ли деталь сгорела. Ни в коем случае не вытаскивайте деталь и не просматривайте ее на свету, как это делают многие автовладельцы. Этот метод не является надежным. Для того, чтобы обнаружить поврежденную деталь, нужно включить все нерабочие цепи (например, плиту, магнитофон и т.д.), взять щуп и начать проверять напряжение, сделать это сначала с одной стороны, потом с другой соответственно. Если с одной клеммы напряжение есть, а с другой нет, то деталь повреждена. Такая проверка в автомобиле Nissan Trail T31 занимает около 1 минуты.

Замена в моторном отсеке

Будьте осторожны, используйте только предохранители того же номинала, что и ранее.

Выключите двигатель и фары.
Теперь откройте капот и снимите воздухозаборник.
Вы увидите блок, снимите с него крышку. Нажмите на защелку.
Когда вы найдете сломанную часть, возьмите пинцет и вытащите ее.
Поставить новый.
Теперь установите все в обратном порядке.

Предохранитель рабочий и перегоревший

Замена в салоне

Выключите двигатель и фары.
Рядом с пассажирским сиденьем вы увидите блок; снимите с него крышку.
Возьмите специальный пинцет и удалите сгоревшую часть.
Закройте крышку.

Видео «Замена предохранителей на Nissan X-trail»

Посмотрите как правильно менять предохранители.

Комментарии и отзывы

Баранов Иван Иванович

Опыт работы на СТО:

Посмотреть все ответы

Автозам. ком — Ваш помощник в ремонте и обслуживании автомобилей

Использование Вами данного сайта означает Ваше согласие с тем, что вы используете его на свой страх и риск.

Рассмотрены автомобили 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

Расположение монтажного блока предохранителей и реле в моторном отсеке.

Для доступа к блокам снимаем вентиляционное отверстие.

Предохранители и реле установлены в двух блоках А и В.

Для доступа к блоку А отожмите защелку и снимите крышку.

Схема расположения элементов блока А.

Предохранители плавкие вставки и цепи, защищаемые ими

Обогрев передних сидений

Реле электронасоса охлаждения турбонагнетателя

DTRL Adnert, Horn

Daylight, Horn

Генератор звукового сигнала

Система нагрева заднего сиденья

Система управления CVT

Электрический рулевой рулевой управление

ABS MTR, ESP MTR

ABS SOL, SOL

ANTI-ABS MTR, MTR

ABS, ESP SOL

ABS MTR MTR

блокировка тормозной системы (ABS), система курсовой устойчивости (ESP)***

выключатель зажигания (замок)

вентилятор охлаждения двигателя

реле и цепи, которые они соединяют

реле звукового сигнала

реле средних и высоких оборотов двигателя электровентилятор системы охлаждения двигателя

реле дополнительного отопителя

реле сигнала торможения

реле малой скорости вентилятора системы охлаждения

реле омывателя фар

Для доступа к блоку В моторного отсека отожмите четыре защелки и снимите блок с кожуха.

Расшифровка блока предохранителей B.

дальний свет (правая фара)

дальний свет (левая фара)

ближний свет (левая фара)

ближний свет (правая фара)

7 муфта кондиционера0007

электрообогрев боковых зеркал и заднего стекла

датчик режима работы АКПП, реле стартера (обмотка)

антиблокировочная система тормозов (ABS)

фонари заднего хода

электронный блок управления двигателем (ЭБУ)

электронный блок управления двигателем блок (ECU), катушки зажигания

диагностический датчик концентрации кислорода

передние противотуманные фары

реле передних противотуманных фар

реле ближнего света

реле электронного блока управления двигателем (ECU)

реле обогрева заднего стекла и наружных зеркал

реле вентилятора системы охлаждения 3

реле вентилятора системы охлаждения 2

реле вентилятора системы охлаждения 1

Расположение предохранителей на плюсовой клемме аккумуляторной батареи.

цепи предохранителей генератора, EBfB и EBfC

цепи предохранителей EfJ, EFK, EfL, EfM, EF35, EF36, EF37, EF38

освещение, кондиционер

реле зажигания, F1, F6, F5, F5

предохранительные цепи Ef61, Ef62

Блок управления свечами накаливания

Блок предохранителей и реле в салоне Nissan x-trail T31.

Блок предохранителей в салоне расположен с левой стороны панели приборов.

Схема расположения предохранителей и реле в салоне автомобиля nissan x trail

Предохранители и предохранители

разъем диагностический, электронный блок управления двигателем (ЭБУ), автоматический корректор фар

обогрев наружных зеркал

электроприборы, блок управления электрооборудованием

блок управления режимом 4WD

дополнительные фары nissan x trail t31

система бесключевого доступа

вентилятор кондиционера

предохранитель прикуривателя nissan x trail

вспомогательное оборудование 9 электрозеркала, аудиосистема реле

реле вентилятора кондиционера

Nissan X-Trail — это компактный внедорожник, построенный с использованием системы полного привода меньшего размера от Nissan Terrano.

Эта система обеспечивает комфорт вождения, низкий расход топлива и хорошие внедорожные качества автомобиля.

Блок предохранителей 1, под панелью приборов

(10А) — 08/03 Топливный насос

(10А) Указатели поворота

(10А) Управление двигателем

(10А) Аудиосистема/система навигации

27 (1000027 ) Диагностический разъем, управление коробкой передач, центральный замок, противоугонная система, электростеклоподъемники, обогреватель заднего стекла, лампы освещения салона, люк, сигнализаторы и индикаторы, система навигации

(20А) Стеклоочиститель/омыватель ветрового стекла

(10А) Управление двигателем система, модуль управления дневным освещением

(10A) Электронный блок управления ABS/ESP Система управления 4WD

(10A) Система SRS

(15A) Топливный насос, система управления двигателем

(10A) Система управления двигателем, система управления коробкой передач, электронное управление ABS/ESP блок, система управления 4WD, электронный блок управления SRS, комбинация приборов, омыватель/омыватель фар

(10A) Управление коробкой передач, фонари заднего хода, система навигации

(10A) Управление двигателем

(10A) — 08/03: Подогрев сидений

(10A) Стеклоочиститель/омыватель заднего стекла

(10A) Прикуриватель, разъем питания дополнительного оборудования

(10A) Зеркала с электроприводом

(15A) Выключатель стоп-сигналов (датчик положения педали тормоза), система управления коробкой передач, электронное управление ABS блок, система управления 4WD

(15A) Прикуриватель, разъем питания дополнительного оборудования

(15A) кондиционер/отопитель

(20A) Управление двигателем, обогрев заднего стекла

(10A) Лампы освещения салона

(10A) Обогрев заднего стекла окно

(10A) Система управления двигателем, система управления коробкой передач, центральный замок, противоугонная система, обогрев заднего стекла, освещение салона, люк, сигнализаторы/индикаторы

Блок предохранителей 2, под приборной панелью

Реле главного цепи зажигания

Реле электродвигателя вентилятора кондиционера/отопителя

Реле прикуривателя/реле обогревателя зеркал заднего вида

Блок предохранителей 1, моторный отсек.

(100А) Генератор, подкапотный блок предохранителей/реле 1-предохранители FB-FG/F39-F43 (Дизель)

(40A) Двигатель вентилятора охлаждения

(30A) Омыватель фар

(50A) Система курсовой устойчивости (ESP) (при наличии)

(15A) Аудиосистема, система навигации, телефон

(10A) Система управления двигателем, противоугонная система

(10A) Генератор, противоугонная система

(10A) Задний противотуманный фонарь

(10A) Антиблокировочная тормозная система (ABS), система рулевого управления 4WD

(15А) Система управления двигателем, наружные фонари

(15A) Наружные фонари, противотуманные фары

(20A) Система управления двигателем, противоугонная система

Блок предохранителей 2, моторный отсек.

Блок предохранителей 3, моторный отсек.

Блок предохранителей 4, в моторном отсеке.

(20А) Блок управления ксеноновыми фарами прав.

(20А) Блок управления ксеноновой фарой левой

Схема блока предохранителей Nissan X-Trail (T32; 2013-2018)

Объявление vertisements

-Trail (T32), выпускается с 2013 года по настоящее время. Здесь вы найдете схемы блока предохранителей Nissan X-Trail 2013, 2014, 2015, 2016, 2017, 2018 и 2019 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.

Предохранитель прикуривателя (розетка) в Nissan X-Trail — это предохранитель № 19 в блоке предохранителей приборной панели.

Содержание

Блок предохранителей приборной панели (J/B)

Расположение блока предохранителей

Автомобили с левым рулем
Блок предохранителей расположен на краю панели приборов (со стороны водителя), за крышкой.

Автомобили с правым рулем
Блок предохранителей расположен за перчаточным ящиком.

Схема блока предохранителей

Объявление vertisements

Назначение предохранителей на панели приборов (J/B)

№	Ампер	Защита цепи
1	15	Лампа поворота, аварийная сигнализация (блок управления кузовным оборудованием (BCM))
2	5	Блок управления 4WD
3	20	Центральный замок (блок управления кузовным оборудованием (BCM))
4	15	Задний стеклоочиститель (блок управления кузовным оборудованием (BCM))
5	20	Центральный замок (блок управления кузовным оборудованием (BCM))
6	10	Блок управления 4WD, разъем канала передачи данных, блок управления электрическим стояночным тормозом
7	10	Блок управления кузовным оборудованием (BCM)
8	5	Выключатель блокировки сцепления
9	5	Антенный усилитель NATS
10	10	Выключатель стоп-сигналов, блок управления кузовным оборудованием (BCM)
11	20	Аудиоблок
12	10	Сабвуфер (дополнительный разъем 8)
13	10	Комбинированный счетчик
14	5	Кузовной блок управления (BCM), переключатель отмены датчика, блок управления сиреной
15	20	Аудиоблок, блок управления Navi, блок управления монитором кругового обзора
16	20	Аудиоблок, блок управления Navi, блок управления монитором кругового обзора
17	15	Двигатель вентилятора, усилитель кондиционера, силовой транзистор (автоматический кондиционер)
18	10	Запасной
19	20	Прикуриватель
20	10	Усилитель кондиционера, автоматический усилитель кондиционера, переключатель положения педали тормоза, блок управления кондиционером, переключатель дистанционного управления дверными зеркалами, переключатель стоп-сигнала (R9М)
21	10	Привод и блок управления ABS
22	10	Дверное зеркало (со стороны водителя), Дверное зеркало (со стороны пассажира)
23	15	Конденсатор (обогрев заднего стекла)
24	15	Конденсатор (обогрев заднего стекла)
25	20	Реле освещения салона (блок управления кузовным оборудованием (BCM)), дополнительный разъем 8
26	5	Аудиоблок, блок управления Navi, корректор фар
27	15	Вентилятор кондиционера, реле обхода перезапуска двигателя
28	15	Выключатель обогрева левого переднего сиденья, Выключатель обогрева правого переднего сиденья
29	10	Преобразователь постоянного тока в постоянный (реле зажигания — № предохранителей: 54, 55, 56, 57)
30	10	Блок управления гидролокатором, датчик угла поворота рулевого колеса, выключатель стоп-сигнала, блок управления 4WD, блок управления EPS, разъем канала передачи данных, аудиоблок, блок управления Navi, блок управления монитором кругового обзора, блок управления электрическим стояночным тормозом, блок управления шасси, Auto Anti -ослепляющее внутреннее зеркало, дополнительный разъем (8), комбинированный переключатель (спиральный кабель), реле подогревателя топлива, датчик расстояния, блок передней камеры, реле PTC-1, реле PTC-2, реле PTC-3, реле зажигания (с стоп/ Система запуска)
31	5	Комбинированный счетчик, диод 1 (с системой старт/стоп)
32	10	Блок датчиков диагностики подушек безопасности
33	15	Комбинированный переключатель, блок управления насосом

Реле
R1		Зажигание
R2		Вентилятор
R3		Обогрев заднего стекла
R4		Аксессуар

Ad vertisements

Блок предохранителей приборной панели (с системой «Стоп/Старт»)

Назначение предохранителей на панели приборов (с системой «Стоп/Старт»)

№	Ампер	Защита цепи
54	10	Датчик угла поворота рулевого колеса
55	10	Диод 2
56	10	Блок управления монитором кругового обзора, датчик расстояния, блок передней камеры, аудиоблок
57	10	Модуль управления двигателем, модуль управления коробкой передач, переключатель диапазона коробки передач, IPDM E/R (интеллектуальный модуль распределения питания в машинном отделении), переключатель нейтрального положения, первичный датчик скорости, вторичный датчик скорости, входной датчик скорости, Переключатель диапазонов коробки передач, переключатель фонарей заднего хода
58	—	Не используется
59	10	Кондиционер
60	10	Привод и блок управления ABS
61	—	Не используется
62	—	Не используется
63	20	Аудиоблок, блок управления Navi, блок управления монитором кругового обзора
64	—	Не используется

Реле
R1		Аксессуар
R2		Зажигание

Ж/Б №2

№	Усилитель	Защита цепи
74	10	Реле электрического масляного насоса
75	10	Модуль управления коробкой передач
76	—	Не используется

г. н.э. Вертификации

БОЛЬШЕ сторона).

Диаграмма бокса предохранителей

Двигатель QR

Двигатель MR

ДВИГАТЕЛЬ R9M

AD Вертификаты

Назначение предохранителей в моторном отсеке (Е4)

№	Ампер	Защита цепи
41	15	Реле звукового сигнала 1
42	30	Р9М: Реле PTC 2
43	30	R9M: Реле PTC 3
44	30	R9M: Реле PTC 1
45	30	Блок управления электрическим стояночным тормозом
46	30	Дополнительный разъем 9
47	15	Реле звукового сигнала 2
48	30	Блок управления электрическим стояночным тормозом
F	50	Блок управления ESP
F	50	R9M: Реле стеклоподъемника, главный переключатель стеклоподъемника, электродвигатель люка в сборе, электродвигатель солнцезащитной шторки в сборе, реле электростеклоподъемника, переключатель поясничной опоры, переключатель поясничной опоры, главный переключатель стеклоподъемника, переключатель электропривода сиденья (водитель) сбоку), переключатель сиденья с электроприводом (со стороны пассажира)
G	30	Привод и блок управления ABS
H	50	Блок управления ESP
H	30	R9M: Реле вентилятора системы охлаждения 2
I	30	Реле омывателя фар
I	50	R9M: Блок управления ESP
J	30	Блок управления автоматической задней дверью
J	50	R9M: Блок управления ESP
К	40	Привод и блок управления ABS
K	30	R9M: Реле вентилятора системы охлаждения 2
L	30	Реле управления стартером, блок предохранителей (J/B), реле зажигания
M	50	Реле стеклоподъемника, главный переключатель стеклоподъемника, электродвигатель люка в сборе, электродвигатель солнцезащитной шторки в сборе, реле электростеклоподъемника, переключатель поясничной опоры, переключатель поясничной опоры, главный переключатель стеклоподъемника, переключатель электропривода сиденья (со стороны водителя) , Переключатель сиденья с электроприводом (со стороны пассажира)
M	40	R9M: Привод и блок управления ABS

Реле
R1		Реле звукового сигнала

г. н.э. Вертификации

БОЛЬШОЙ БОКА0005 Двигатель R9M

Назначение предохранителей в моторном отсеке (F116)

№	Ампер	Защита цепи
49	10	Модуль управления коробкой передач
50	10	Реле вентилятора охлаждения 4, реле вентилятора охлаждения 5
51	10	Реле топливного насоса высокого давления
51	20	R9M: Реле подогревателя топлива
52	10	Главное реле
53	15	Главное реле
T	30	Блок управления автоматической задней дверью
P	40	Реле вентилятора охлаждения 1
P	50	R9M: блок управления накалом
Q	40	IPDM E/R
R	30	Модуль управления двигателем (реле двигателя управления дроссельной заслонкой)
S	30	Реле омывателя фар

Реле
R1		Управление стартером
R2		Реле обхода перезапуска двигателя
R3		Реле подогревателя топлива

Ad vertisements

Блок предохранителей в моторном отсеке (IPDM E/R)

Схема блока предохранителей

Назначение предохранителей в моторном отсеке (IPDM E/R)

№	Ампер	Защита цепи
81	10	Модуль управления двигателем
82	15	Модуль управления двигателем
83	15	Реле двигателя управления дроссельной заслонкой, модуль управления двигателем, электромагнитный клапан управления объемом продувки адсорбера EVAP, датчик массового расхода воздуха, конденсатор, катушка зажигания №1 (с силовым транзистором), катушка зажигания №2 ( с силовым транзистором), катушка зажигания №3 (с силовым транзистором), катушка зажигания №4 (с силовым транзистором), реле топливной форсунки, электромагнитный клапан управления синхронизацией выпускного клапана, электромагнитный клапан управления синхронизацией впускного клапана, реле топливного насоса высокого давления , Топливная форсунка №1, Топливная форсунка №2, IPDM E/R (интеллектуальное машинное отделение модуля распределения питания), Топливная форсунка №3, Топливная форсунка №4, Привод подачи топлива, Соотношение воздух-топливо (A/F) Датчик, электромагнитный клапан управления перепускным клапаном охлаждающей жидкости двигателя, подогреватель топлива и датчик уровня воды в топливе
84	10	Модуль управления двигателем, электромагнитный клапан регулировки фаз выпускного клапана, электромагнитный клапан управления промежуточной блокировкой фаз впускного клапана, электромагнитный клапан регулировки фаз впускного клапана, управляющий клапан рабочего колеса впускного коллектора
85	15	Датчик соотношения воздух-топливо (A/F) 1, подогреваемый кислородный датчик 2, электромагнитный клапан управления наддувом турбонагнетателя, модуль управления двигателем, блок управления накалом
86	15	Топливная форсунка №1, Топливная форсунка №2, Топливная форсунка №3, Топливная форсунка №4, Конденсатор, Катушка зажигания №1 (с силовым транзистором), Катушка зажигания №2 (с силовым транзистор), катушка зажигания №3 (с силовым транзистором), катушка зажигания №4 (с силовым транзистором), IPDM E/R (интеллектуальный модуль распределения питания, машинное отделение), предохранитель № Q (реле вентилятора охлаждения 1 (вентилятор охлаждения Электродвигатель 2, реле вентилятора охлаждения 2, резистор (R9M))
87	15	Реле кондиционера (компрессор)
88	—	Не используется
89	—	Не используется
90	30	Реле переднего стеклоочистителя (двигатель переднего стеклоочистителя)
91	20	Реле топливного насоса (блок управления двигателем, блок управления топливным насосом, датчик уровня топлива, топливный насос)
92	—	Не используется
93	10	Модуль управления двигателем, модуль управления коробкой передач, переключатель диапазона коробки передач, IPDM E/R (интеллектуальный модуль распределения питания в машинном отделении), переключатель нейтрального положения, первичный датчик скорости, вторичный датчик скорости, входной датчик скорости, задний ход / Переключатель нейтрального положения, предохранитель № 57 (с системой старт/стоп)
94	—	Не используется
95	5	Узел блокировки руля
96	10	Реле перезапуска двигателя
97	10	Компрессор, правый передний комбинированный фонарь, левый передний комбинированный фонарь, переключатель диапазона коробки передач, переключатель нейтрального положения, переключатель фонаря заднего хода, переключатель заднего хода/нейтрального положения

Предохранители на аккумуляторе

Ad vertisements

Двигатель QR

Двигатель0007

Двигатель R9M

Назначение предохранителей на аккумуляторе

№	Ампер	Защита цепи
A	450	Генератор, стартер (QR, MR), реле байпаса перезапуска двигателя, предохранитель № F (ESP)
B	100	Генератор, стартер, реле обхода перезапуска двигателя, предохранитель № F (ESP)
Б	450	Генератор, стартер, обходное реле перезапуска двигателя, предохранитель № F (ESP)
C	100	MR, R9M: Блок предохранителей (J/B) — (дополнительное реле, BCM, предохранители №: 7, 25), реле вентилятора (предохранители №: 17, 27)
D	80	IPDM E/R
D	100	IPDM E/R, блок управления термоплунжером (R9M)
E	100	QR: Блок предохранителей (J/B) — (дополнительное реле, BCM, предохранители №: 7, 25), реле вентилятора (предохранители №: 17, 27)
E	50	Блок предохранителей (FI 16)
U	100	Блок предохранителей (FI 16), реле зажигания
В	100	ЭЦН

Дополнительные предохранители

E71

E137

№	AMP
№	AMP	88 №	AMP	8 №	8 №	8 №	№
№
.
Н	30	Преобразователь постоянного тока в постоянный, блок предохранителей (J/B) № 63 — (аудиоблок, блок управления Navi, блок управления монитором кругового обзора) С системой «стоп/старт»: преобразователь постоянного тока в постоянный — блок предохранителей (J /B) — (Дополнительное реле, предохранитель №: 20, 59, 60)
O	30	Преобразователь постоянного тока в постоянный, блок предохранителей (J/B № 2) №: 74 (реле электрического масляного насоса), 75 (модуль управления коробкой передач)
W	50	Блок управления термоплунжером (R9M)
X	50	Блок управления термоплунжером (R9M)

RELay Box

Узнайте больше:
Nissan X-Trail Horn Не работает-причина и как его исправить
. Тащить. Вождение автомобиля со сломанным звуковым сигналом может быть опасным для вас и других участников дорожного движения. Если в вашем X-Trail не подается звуковой сигнал при нажатии кнопки на рулевом колесе, это может иметь разные причины. Что это такое и что с этим делать, мы расскажем в этой статье.
Nissan X-Trail — (фото Nissan)
Некоторыми из распространенных причин, по которым звуковой сигнал не работает нормально на вашем Nissan X-Trail, являются перегоревший предохранитель, неисправное реле, неисправный звуковой сигнал, коррозия или изношенный разъем, сломанный провод, сломанная часовая пружина или неисправная кнопка звукового сигнала.
1. Перегорел предохранитель
Для работы звукового сигнала Nissan X-Trail требуется электричество. В случае неисправного предохранителя цепь прерывается и звуковой сигнал работать не может.
Проверьте руководство по эксплуатации вашего X-Trail или крышку блока предохранителей, чтобы найти точное расположение предохранителя звукового сигнала. Если предохранитель перегорел, замените его новым с указанным номинальным током.
Сравнение исправного и неисправного предохранителя.
Чтобы проверить предохранитель, вытащите его из блока предохранителей X-Trail с помощью съемника предохранителей или острогубцев и держите против света. Если металлическая полоска сломана посередине, предохранитель перегорел. Вы должны заменить его на другой такой же силы тока и, следовательно, того же цвета. Неважно, в каком направлении вы вставляете предохранитель.
Видео

2. Неисправное реле
Реле представляют собой электромагнитные переключатели, которые используются для включения и выключения электрических нагрузок. Плохое реле также может быть причиной отказа звукового сигнала на вашем Nissan X-Trail.
Реле звукового сигнала имеет прямоугольную или квадратную форму с тремя или более ножками внизу.
В первую очередь следует выяснить, где находится реле звукового сигнала в вашей конкретной модели X-Trail. Информация может быть указана в руководстве по эксплуатации вашего автомобиля. Обычно реле расположены в моторном отсеке или под рулевым колесом с левой стороны. Если повезет, схема подключения будет нарисована на облицовке. Перед началом замены всегда необходимо отсоединять аккумуляторную батарею автомобиля.
Как только вы определили реле для звукового сигнала, вы должны проверить, есть ли в коробке идентичное реле, обычно вы можете использовать реле переменного тока для проверки реле звукового сигнала. С его помощью вы можете легко проверить, действительно ли электромагнитный переключатель является причиной неисправности звукового сигнала на вашем X-Trail. Большинство реле подключены, но они все еще могут быть относительно тугими. Будьте осторожны, чтобы ничего не повредить при снятии реле. Помните: после замены реле аккумулятор следует снова подключить, иначе ток не будет течь.
3. Плохой звуковой сигнал
Сломанный звуковой сигнал может быть причиной того, что вы больше не можете сигналить на своем Nissan X-Trail. Звуковые сигналы редко ломаются, они могут служить десятилетиями и даже пережить жизнь автомобиля. Тем не менее, он может выйти из строя в зависимости от того, как часто вы его используете. В частности, если гудок работает, но не звучит, это связано с тем, что один из рожков изношен.
Вы можете проверить звуковой сигнал на вашем X-Trail, проверив напряжение на разъеме или с помощью контрольной лампы.
4. Обрыв провода или плохой разъем
Звуковой сигнал находится в передней части Nissan X-Trail, где со временем может скапливаться грязь и другие мелкие частицы. Это может привести к коррозии разъема, что приведет к плохой проводимости. Вам не обязательно заменять проржавевший разъем, в большинстве случаев разъем можно очистить с помощью WD-40. В целях безопасности перед очисткой разъема убедитесь, что батарея отключена, а разъем полностью высох, прежде чем снова подключить его. чтобы выполнить проверку напряжения с помощью мультиметра, или вы также можете использовать тестовую лампу. Включите мультиметр и вставьте щупы в разъем, по одному в каждой точке, следя за тем, чтобы металлические части щупов не соприкасались друг с другом, иначе произойдет короткое замыкание и перегорание предохранителя, что может привести к повреждению бортовой сети автомобиля. . Вставив щупы, попросите друга нажать кнопку звукового сигнала в автомобиле. Мультиметр должен показать 12+ вольт, если он показывает 0 вольт, это указывает на нарушение проводимости в системе звукового сигнала: оборванный провод, плохой разъем, сломанная часовая пружина или неисправный переключатель могут быть причиной, отличной от перегоревшего предохранителя или неисправного реле.
Мультиметр должен показывать 12+ вольт на разъеме, когда вы нажимаете кнопку звукового сигнала на рулевом колесе вашего X-Trail. Если он показывает 0 вольт, это означает, что на рупор не поступает ток.
Ущерб от грызунов: Если обнаружены следы укусов и т. п., велика вероятность того, что грызун выпустил пар в моторном отсеке вашего X-Trail. Затем важно внимательно осмотреть все остальные кабели и шланги на наличие повреждений, в том числе и электрические провода к клаксону.
5. Сломанная часовая пружина
Спиральный кабель или часовая пружина представляет собой спиральный специальный поворотный электрический разъем в вашем Nissan X-Trail, который позволяет поворачивать рулевое колесо, сохраняя при этом электрическое соединение между кнопками на рулевом колесе, включая звуковой сигнал. кнопку и электрические системы автомобиля. Часовая пружина расположена между рулевым колесом и рулевой колонкой. Часовая пружина содержит тонкие провода, которые могут быть повреждены во время обслуживания или из-за чрезмерного использования, если автомобиль проехал слишком много миль.
Если часовая пружина вашего X-Trail повреждена, вы можете увидеть и другие неисправности системы. Например, на комбинации приборов может загореться сигнальная лампа подушки безопасности или перестать работать другие кнопки на рулевом колесе. Но в редких случаях возможно повреждение только роговой проволоки в спирали.
Иллюстрация Часовой пружины.
Невозможно восстановить поврежденную часовую пружину. Они относительно недороги и при обнаружении дефекта должны быть заменены на новые.
6. Неисправен выключатель кнопки звукового сигнала
Другой причиной неработающего звукового сигнала может быть выход из строя кнопки звукового сигнала на рулевом колесе вашего Nissan X-Trail. Со временем, в зависимости от того, как часто использовался звуковой сигнал, кнопка может изнашиваться и перестать функционировать.
Заключение
Существует множество причин, по которым звуковой сигнал может не работать в вашем Nissan X-Trail. При поиске причины всегда следует начинать с наиболее очевидной причины, перегоревшего предохранителя или неисправного реле.
В любом случае неспециалистам рекомендуется посетить мастерскую, так как вы легко можете повредить свой автомобиль, особенно электрическую систему. Опытный механик может диагностировать проблему, пока вы потягиваете кофе в зоне ожидания.
Блок предохранителей Nissan X-trail | Дешевая замена автомобильных запчастей в блоке предохранителей
&nbsp&nbspNissan&nbsp&nbspX trail&nbsp&nbspfuse box новые и подержанные автомобили и автозапчасти для продажи и доступны сегодня
Уточнить поиск Наиболее актуальными Самая высокая цена Самая низкая цена Недавно добавленный Скоро заканчивается Недавно просмотренные
Фильтры
Блок предохранителей(0)
Очистить все
Nissan X
X трейлX
Б/У
£24,99

NISSAN X TRAIL T31 20 DCI ДИЗЕЛЬНЫЙ ПРЕДОХРАНИТЕЛЬ РЕЛЕ КОРОБКА 2008
NISSANTRA 7
7 0
90
Б/У
£23,00

NISSAN X TRAIL T31 2008 20 DCI ПОД КАПОТОМ КЛЕММА АККУМУЛЯТОРА КОРОБКА ПРЕДОХРАНИТЕЛЕЙ
НИССАН
Х ТРЕЙЛ
Б/У
£24,99

NISSAN X TRAIL 2001 2008 БЛОК ПРЕДОХРАНИТЕЛЕЙ 7240 4200
X TRAIL 70
9 NISSAN TRAIL 70
7
7
использовал
£ 29,99
715432666YA 2
Nissan x Trail T30.
Б/У
10,11 фунтов стерлингов

NISSAN X TRAIL MK1 T30 DCI ПАНЕЛЬ ПЕЧАТНОЙ ПЛАТЫ ВНУТРЕННЕГО КОРОБКИ ПРЕДОХРАНИТЕЛЕЙ
NISSAN
X TRAIL
Б/У
£44.00

NISSAN X TRAIL T31 2008 20 DCI РУЧНОЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ БЛОК УПРАВЛЕНИЯ 090 XTRAIL 090 NISSAN 007
Б/У
7,03 фунтов стерлингов

NISSAN X TRAIL MK1 T30 22 DCI КРЫШКА КОРОБКИ ПРЕДОХРАНИТЕЛЕЙ, МАЛАЯ
НИССАН
Х ТРЕЙЛ
Б/У
24,99 фунтов стерлингов

NISSAN X TRAIL 2001 2008 БЛОК ПРЕДОХРАНИТЕЛЕЙ 7240 4200
X TRA70
9 NISSAN TRAIL
7
USED
8,75 £

NISSAN X TRAIL MK1 T30 22 DCI КРЫШКА КОРОБКИ ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА
NISSAN 790
7
Б/У
16,25 фунтов стерлингов
9239″/> 9239″/> 9239″/>
2004
NISSAN X TRAIL XTRAIL T30 22 DCI FUSEBOX БЛОК ПРЕДОХРАНИТЕЛЕЙ
NISSAN
X TRAIL
Б/У
£17,00
02
NISSAN X TRAIL SE T30 20 БЕНЗИН РЕЛЕ ПРЕДОХРАНИТЕЛЬ БЛОК 00 07
XIL 09 00002 XIL
Б/У
£25. 00

NISSAN X TRAIL 2007 2013 ПОД КАПОТОМ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ ПОЛОЖИТЕЛЬНОЙ КЛЕММЫ АККУМУЛЯТОРНОЙ БАТАРЕИ2 NISSAN 070002 Х ТРЕЙЛ
использовал
£ 48,99

Nissan X TRAIL MK2 T31 20 Diesel Engine Bay Box 2007 2014
Nissan
x Trail
Б/У
£40.00
2001
NISSAN X TRAIL БЛОК ПРЕДОХРАНИТЕЛЕЙ 8H802
NISSAN
X 07
НОВИНКА
15,99 фунтов стерлингов
12-КОНТАКТНЫЙ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ ШИНА АВТОМОБИЛЬНЫЙ КОМПЛЕКТ С КРЫШКОЙ ДЕРЖАТЕЛЬ МОРСКОГО КОРОБКИ ПРЕДОХРАНИТЕЛЕЙ 12 В 32 В
НИССАН
Х ТРЕЙЛ
USED
£22. 49

NISSAN X TRAIL MK3 T32 FUSE RELAY BOX MIRROR OPEN CLOSE 2014 2021 2523079918
NISSAN
X TRAIL
Б/У
29,99 фунтов стерлингов

NISSAN X TRAIL 2004 ПОД ПАНЕЛИ ПРЕДОХРАНИТЕЛЕЙ
NISSAN
X 07
Б/У
29,99 фунтов стерлингов

NISSAN X TRAIL 2004 ПОД КАПОТОМ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ
NISSAN
X TRAIL
Б/У
29,99 фунтов стерлингов

NISSAN X TRAIL 2004 ВНУТРЕННИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
NISSAN
X 07 TRAIL
USED
17,50 фунтов стерлингов

NISSAN X TRAIL 2006 КРЫШКА БЛОКА ПРЕДОХРАНИТЕЛЕЙ СЕРАЯ
NISSAN
X 0 7 TRAIL
Б/У
£24,29

NISSAN X TRAIL T31 MK2 20 DCI ДИЗЕЛЬНЫЙ ПРЕДОХРАНИТЕЛЬ РЕЛЕ БЛОК 2008
NISSAN
X 7
USED
8,96 £

NISSAN X TRAIL T30 MK1 2001 2007 22 DCI РЕЛЕ ПРЕДОХРАНИТЕЛЕЙ КРЫШКА КРЫШКИ 090 0 9 9 0 0 0 0 0 7 X 9 0 0 0 2 NISSAN
Б/У
16,30 фунтов стерлингов

NISSAN X TRAIL T30 22 ДИЗЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ 40 80 60 100A
НИССАН
Х ТРЕЙЛ
НОВИНКА
15,99 фунтов стерлингов
ДЕРЖАТЕЛЬ БЛОКА ПРЕДОХРАНИТЕЛЕЙ 12V 32V 12-КОНТ.
ПЛАСТИНЧАТЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ ШИНА АВТОМОБИЛЬНЫЙ КОМПЛЕКТ С КРЫШКОЙ MARINE
NISSAN
X TRAIL
использовал
£ 29,99

Nissan X TRAIL T32 2014 2017 BUSE BOX 4CL0B C57936A10
NISSAN
x Trail
.
Б/У
24,99 фунтов стерлингов

NISSAN X TRAIL T31 20 DCI DIESEL FUSE RELAY BOX 2008
NISSAN
X TRAIL
использовал
£ 31,49

Nissan X TRAIL MK3 T32 RELAY RELAY BOX 16 1621 2021 4CL0B
NISSAN
x Trail
Б/У
£19,99

NISSAN X TRAIL БЛОК ПРЕДОХРАНИТЕЛЕЙ 22 DCI REF842
NISSAN
X 0 7
НОВИНКА
4,79 фунта стерлингов
АВТОМОБИЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ ЗАПАСНАЯ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ ДЛЯ ДВИЖЕНИЯ ПРЕДОХРАНИТЕЛИ ПРЕДОХРАНИТЕЛИ ЛОПАТКА ДЛЯ
NISSAN
NISSAN
X TRAIL
NEW
£15,89
12В 32В ПРЕДОХРАНИТЕЛЬНАЯ КОРОБКА С ОТРИЦАТЕЛЬНЫМ ДЕРЖАТЕЛЕМ ШИНЫ 12-КОНТ.
СО СВЕТОДИОДНЫМ ИНДИКАТОРОМ
NISSAN
X TRAIL
10,89 фунтов стерлингов
БЛОК ПРЕДОХРАНИТЕЛЕЙ 4-ПЛОСКИЙ ПЛОСКИЙ БЛОК ДЕРЖАТЕЛЬ ПЛАСТИКОВЫЙ МЕТАЛЛИЧЕСКИЙ ДЛЯ АВТОМОБИЛЯ ГРУЗОВОЙ КОРОБКИ
НИССАН
Х ТРЕЙЛ
Б/У
99,99 фунтов стерлингов

NISSAN X TRAIL T31 20 DCI ДИЗЕЛЬНЫЙ ПРЕДОХРАНИТЕЛЬ РЕЛЕ КОРОБКА 2008
NISSANTRA 7
7 0 90
Б/У
£19,99

NISSAN X TRAIL БЛОК ПРЕДОХРАНИТЕЛЕЙ T30 22 DCI REF1083
NISSAN
70
НОВИНКА
23,89 фунтов стерлингов
12-КОНТАКТНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЕЙ 12 32 В АВТОМОБИЛЬ ГРУЗОВИК ТРАНСПОРТНОЕ СРЕДСТВО МОРСКАЯ ЛОДКА КОМПЛЕКТ
НИССАН
Х ТРЕЙЛ
использовал
£ 71,20

Nissan x Trail Bluse Box Mk3 T32 14 15 16 18 19 20 21
Nissan
x Trail
Б/У
£65. 00

NISSAN X TRAIL БЛОК ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА
NISSAN
X TRAIL
Б/У
119,20 фунтов стерлингов

NISSAN X TRAIL T31 2010 2013 БЛОК ПРЕДОХРАНИТЕЛЕЙ 284B6 JG43A IPDM
NISSAN
X TRAIL
НОВИНКА
15,75 фунтов стерлингов
БЛОК ПРЕДОХРАНИТЕЛЕЙ С ОТРИЦАТЕЛЬНОЙ ШИНОЙ ДЕРЖАТЕЛЬ ДЕРЖАТЕЛЯ НОЖЕЙ, 12-КОНТ.
NEW
£20,60
12V NEW 12-КОНТАКТНЫЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ ДЛЯ АВТОМОБИЛЯ С КОНТАКТНЫМИ КЛЕММАМИ И РЕЛЕ 40A
NISSAN
X TRAIL
НОВИНКА
15,75 фунтов стерлингов
12-КОНТАКТНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ ШИНА АВТОМОБИЛЬНЫЙ КОМПЛЕКТ ДЕРЖАТЕЛЬ МОРСКОГО ПРЕДОХРАНИТЕЛЯ 12V32V С КРЫШКОЙ
NISSAN
X TRAIL
Б/У
£39,85
2018
NISSAN X TRAIL T32 13 20 16 DCI КОРОБКА ПРЕДОХРАНИТЕЛЕЙ OEM 4CL0B 7 90 XTRA 90 90 9002 NISSAN
Б/У
£10,00
GENIUNE
NISSAN X TRAIL 2004 КРЫШКА БЛОКА ПРЕДОХРАНИТЕЛЕЙ
НИССАН
Х ТРЕЙЛ
Б/У
£25. 00

NISSAN X TRAIL MK1 2000 07 22 ДИЗЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ EQ51A
9 0 2 XTRAIL 7 9000 NISSAN 9000
Б/У
£59.00
81″/> 2017
NISSAN X TRAIL 16DCI FUSE BOX 4CL0B
NISSAN
X TRAIL
НОВЫЙ
11,49 фунтов стерлингов
72″/> 6-ПЛАСТИКОВЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ ДЕРЖАТЕЛЬ БЛОКА ПРЕДОХРАНИТЕЛЕЙ АВТОМОРСКАЯ ШИНА АВТОМОБИЛЬНЫЙ КОМПЛЕКТ 12 В 32 В
NISSAN
X 7 900
Б/У
£12.00

X TRAIL FUSE BOX 2004 AUTO
NISSAN
X TRAIL
Б/У
25 фунтов стерлингов

NISSAN X TRAIL 2001 2008 22 БЛОК ПРЕДОХРАНИТЕЛЕЙ
NISSAN
X TRAIL
USED
£19. 00
214″/>
NISSAN X TRAIL 2014 T32 БЛОК ПРЕДОХРАНИТЕЛЕЙ
NISSAN
X 07 900
Б/У
28,00 фунтов стерлингов
2″/> 2006 NISSAN X TRAIL 22 DCI ДИЗЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
NISSAN
X TRAIL
Б/У
£25.00
9825″/> ПОДЛИННАЯ
NISSAN X TRAIL T32 ПАНЕЛЬ КРЫШКИ КОРОБКИ ПРЕДОХРАНИТЕЛЕЙ 24382 4BA0A 0907
NISSAN 900
Б/У
£22. 00

NISSAN X TRAIL 2004 БЛОК ПРЕДОХРАНИТЕЛЕЙ 7154 3266 YA2
NISSANTRA7
900
Б/У
£19.00

NISSAN X TRAIL T31 2008 20 DCI РУЧНАЯ КРЫШКА БЛОКА ПРЕДОХРАНИТЕЛЕЙ
XTRA0 90
7
НОВИНКА
11,99 фунтов стерлингов
ЛОДКА АВТОБУС КОРОБКА ПРЕДОХРАНИТЕЛЕЙ АВТОМОБИЛЬНЫЙ КОМПЛЕКТ МОРСКОЙ ДЕРЖАТЕЛЬ 6-ПОД. РАСПРЕДЕЛИТЕЛЬНАЯ ШИНА 12V32V
НИССАН
Х ТРЕЙЛ
использовал
£ 32,20

Nissan x Trail Fuse and Relay Box с 2014 по 2017 г.
Б/У
£12,00

X TRAIL FUSE BOX 2004 AUTO
NISSAN
X TRAIL
НОВИНКА
14,99 фунтов стерлингов
ВЕЛИКОБРИТАНИЯ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ 12-КОНТ.
0002 НИССАН
Х ТРЕЙЛ
Б/У
£16,14

NISSAN X TRAIL 2009 DCI 20D T31 КРЫШКА КОРОБКИ ПРЕДОХРАНИТЕЛЕЙ БЕСПЛАТНАЯ ПОЧТА 0907
NISSAN 90
NEW
3,99 фунтов стерлингов
АВТОМОБИЛЬНЫЙ НОЖ ДЛЯ КОМПЛЕКТА СТАНДАРТНОГО БЛОКА ПРЕДОХРАНИТЕЛЕЙ MINI 5 10 15 20 25 30 АМП ЗАМЕНА
NISSAN
X TRAIL
НОВИНКА
14,89 фунтов стерлингов
ДЕРЖАТЕЛЬ БЛОКА ПРЕДОХРАНИТЕЛЕЙ НА 6 КОНТ.0002 НИССАН
Х ТРЕЙЛ
НОВИНКА
15,75 фунтов стерлингов
ВЕЛИКОБРИТАНИЯ БЛОК ПРЕДОХРАНИТЕЛЕЙ 12-КОНТ.
Б/У
£46.99

NISSAN X TRAIL T32 16 ДИЗЕЛЬ РЕЛЕ ПРЕДОХРАНИТЕЛЬНАЯ КОРОБКА 2014 2021
XIL 0
7 NISSAN
7
Б/У
99,99 фунтов стерлингов

NISSAN X TRAIL T32 2013 2020 16 ДИЗЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
NISSAN
X TRAIL
использовал
£ 69,00
2019
Nissan x Trail Estate DCI 18 Diesel T32 Mk3 Box Ref13645
Nissan
x Trail
.
Б/У
£15.00
2005
NISSAN XTRAIL T30 22 DCI ДИЗЕЛЬ ПРЕДОХРАНИТЕЛЬ РЕЛЕ БЛОК
NISSAN
X TRAIL
Б/У
£20.39

NISSAN X TRAIL 2005 ПРЕДОХРАНИТЕЛЬ РЕЛЕ БЛОК
NISSAN
X TRAIL
Б/У
£20.39

NISSAN X TRAIL 2004 ПРЕДОХРАНИТЕЛЬ РЕЛЕ КОРОБКА
NISSAN
X 7 TRAIL 900
£23,89
ДЕРЖАТЕЛЬ КОРОБКИ ПРЕДОХРАНИТЕЛЕЙ НА 12 КОНТАКТОВ С ВИНТОВОЙ ГАЙКОЙ КЛЕММА ПРЕДОХРАНИТЕЛИ ДЛЯ АВТОМОБИЛЯ МОРСКАЯ ЛОДКА
NISSAN
X TRAIL
NEW
£14,89
«/> 6-ПОЗИЦИОННЫЙ ПРЕДОХРАНИТЕЛЬ, БЛОК ДЕРЖАТЕЛЯ С ПЫЛЬЦЕВОЙ КРЫШКОЙ ДЛЯ АВТОМОБИЛЯ, ГРУЗОВИКА, ЛОДКИ, ВОДОНЕПРОНИЦАЕМЫЙ
NISSAN
X TRAIL
USED
£20. 00

NISSAN X TRAIL БЛОК ПРЕДОХРАНИТЕЛЕЙ XTRAIL 22 DCI РУЧНОЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ 2006 СВЕЧИ ЗАКАЛА 007 0 9 0 9 0 0
Б/У
£20,00

NISSAN X TRAIL БЛОК ПРЕДОХРАНИТЕЛЕЙ XTRAIL 22 DCI РУЧНОЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ 2006
NISSAN
X TRAIL
Б/У
£30.00

NISSAN X TRAIL 2001 2008 22 КОРОБКА ПРЕДОХРАНИТЕЛЕЙ
NISSAN
XTRAIL 70
X TRAIL 2001 2008
Б/У
£19,95
ПОДЛИННАЯ
NISSAN X TRAIL РЕЛЕ ПРЕДОХРАНИТЕЛЬ БЛОК
NISSAN
X 7
Б/У
26,99 фунтов стерлингов

NISSAN X TRAIL MK1 2005 ДИЗЕЛЬ ВНУТРЕННИЙ ПРЕДОХРАНИТЕЛЬ РЕЛЕ КОРОБКА
NISSAN
X TRAIL
использовал
£ 40,00

Nissan x Trail 2008 2008 22 Box Fuse Box 24382 AU010 24382AU010
Nissan
x Trail
Б/У
£23,99

NISSAN X TRAIL T30 22 DCI ДИЗЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ 2001 2007
НИССАН
Х ТРЕЙЛ
НОВЫЙ
15,99 фунтов стерлингов
ДЕРЖАТЕЛЬ КОРОБКИ ДЛЯ 12-КОНТАКТНЫХ ПРЕДОХРАНИТЕЛЕЙ ДЛЯ АВТОМОБИЛЕЙ 12V 32V BOAT BUS BAR KIT АВТОМОБИЛЬНЫЙ МОРСКОЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
NISSAN
X 07 TRAIL
Б/У
24,99 фунтов стерлингов
02
NISSAN X TRAIL SE T30 20 БЕНЗИНОВЫЙ РЕЛЕ ПРЕДОХРАНИТЕЛЬ БЛОК 00 07 7
XIL 9 0
Б/У
£39,00

NISSAN X TRAIL T31 2009 20 DCI РУЧНОЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ 24384 ET80A
NISSAN
X TRAIL
NEW
22,89 £
1550″/> 12-КОНТАКТНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ 12V 80A 4 ДЕРЖАТЕЛЬ РЕЛЕ С ЛОПАСТНЫМИ КЛЕММАМИ ДЛЯ АВТОМОБИЛЯ ЛОДКИ
NISSAN
X TRAIL
использовал
£ 22,99

Nissan X TRAIL T30 22 DCI DASH BOX 2523079981 2001 2007
NISSAN
X TRAIL
Б/У
£20. 00

NISSAN X TRAIL БЛОК ПРЕДОХРАНИТЕЛЕЙ XTRAIL 22 DCI УНИВЕРСАЛ РЕЛЕ БЛОК EQ51A 2006 0907
NISSAN 9000
Б/У
£25,00

NISSAN X TRAIL T31 2009 20 DCI РУЧНОЙ ПРЕДОХРАНИТЕЛЬ РЕЛЕ БЛОК 7
XTRA0 90
7
Б/У
£13,24

NISSAN X TRAIL 2005 БЛОК ПРЕДОХРАНИТЕЛЕЙ РЕЛЕ БЛОК УПРАВЛЕНИЯ AMD26466
NISSAN
X TRAIL
использовал
£ 119,00

Nissan x Trail 2019 DBA NT32 Buse Box 4cl1b JP использовал PA763
Nissan
X.
использовал
£ 129,00

Nissan x Trail 2004 UA NT30 Box Box 24350EQ000 Используется PA64849159
Nissan
x Trail
Б/У
£32,99

NISSAN X TRAIL 2004 ВЕРХНЯЯ ОТДЕЛКА КАПОТА ВОДИТЕЛЯ
NISSAN
70TRAIL 7
Б/У
£119. 00

NISSAN X TRAIL 2014 DBA T32 БЛОК ПРЕДОХРАНИТЕЛЕЙ Б/У PA745
0 NISSAN 900
14,89 фунтов стерлингов
ДЕРЖАТЕЛЬ КОРОБКИ ПРЕДОХРАНИТЕЛЕЙ НА 6 КОНТАКТОВ ДЕРЖАТЕЛЬ ЭЛЕКТРИЧЕСКОЙ КЛЕММНОЙ БЛОКИ 12 В 32 В ДЛЯ АВТОМОБИЛЯ ГРУЗОВОЙ ЛОДКИ
НИССАН
Х ТРЕЙЛ
NEW
14,89 фунтов стерлингов
12V24V АВТОМОБИЛЬ 6 ПОРЯДОК ПРЕДОХРАНИТЕЛЕЙ КОМПЛЕКТ ПРЕДОХРАНИТЕЛИ НА ДЕРЖАТЕЛЕ ЭЛЕКТРИЧЕСКИЙ КЛЕММНЫЙ БЛОК
NISSAN
X 7
Б/У
£13,99
2004
NISSAN X TRAIL ПРЕДОХРАНИТЕЛЬ РЕЛЕ БЛОК
NISSAN
X 7 9000
Б/У
14,95 фунтов стерлингов

NISSAN X TRAIL MK1T30 ПОД КАПОТОМ FUSEBOARD FUSEBOARD
NISSAN
X TRAIL
Б/У
£26,07

NISSAN X TRAIL MK3 T32 2013 БЛОК ПРЕДОХРАНИТЕЛЕЙ
NISSAN
0 X 07
Б/У
£23,50

NISSAN X TRAIL 2001 2006 ВНУТРЕННЯЯ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ
NISSAN
X 70
Б/У
£55,00
2016
NISSAN X TRAIL T32 FUSE BOX DASH 4CL0B
NISSAN
X TRAIL
НОВИНКА
15,75 фунтов стерлингов
ВЕЛИКОБРИТАНИЯ БЛОК ПРЕДОХРАНИТЕЛЕЙ 12-ПОД.
Б/У
£30.00

NISSAN X TRAIL 13 НА 16 MK3 ДИЗЕЛЬ R9M КОРОБКА ПРЕДОХРАНИТЕЛЕЙ C57996L0A 0907NISSAN 900007
Х ТРЕЙЛ
НОВЫЙ
£22,89
ВОДОНЕПРОНИЦАЕМЫЙ 12-ПОЗИЦИОННЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ КОРОБКА ДЕРЖАТЕЛЬ РЕЛЕ ДЛЯ АВТОМОБИЛЯ GARAVAN BOAT RV TRUCK
NISSAN
X TRAIL
Загрузить больше результатов
БЕСПЛАТНО

Поиск запчастей в Интернете
Вы можете найти как новые, так и подержанные автомобильные запчасти различными способами, используя наши онлайн-формы, ссылки, окна поиска, а также сопоставить нужные детали, используя регистрационный номер вашего автомобиля.
БЕСПЛАТНО

Продавайте свои запчасти через Интернет
Мы предлагаем всем поставщикам автозапчастей возможность бесплатно размещать свои запасы у нас, мы находимся в процессе настройки, поэтому, если вы заинтересованы, пожалуйста, свяжитесь с нами сегодня
БЕСПЛАТНО

MOT/TAX Notifications
Мы можем отправлять вам бесплатные напоминания как о MOT, так и об акцизном налоге на транспортные средства различными способами совершенно бесплатно, все, что вам нужно сделать, это ввести регистрацию вашего автомобиля.
БЕСПЛАТНО

База знаний и руководства
Вы можете найти как новые, так и подержанные автомобильные запчасти различными способами, используя наши онлайн-формы, ссылки, окна поиска, а также сопоставить нужные детали, используя регистрационный номер вашего автомобиля.
БЕСПЛАТНО

Запрос запчастей, новых и бывших в употреблении
Вы можете найти как новые, так и подержанные автомобильные запчасти различными способами, используя наши онлайн-формы, ссылки, поля поиска, а также подобрать нужные детали, используя регистрационный номер вашего автомобиля.
БЕСПЛАТНО

Возможности учетной записи пользователя
Вы можете найти как новые, так и подержанные автомобильные запчасти различными способами, используя наши онлайн-формы, ссылки, окна поиска, а также сопоставлять нужные детали, используя регистрационный номер вашего автомобиля.
БЕСПЛАТНО

Подходящие шины для вашего автомобиля
Вы можете найти как новые, так и подержанные автомобильные запчасти различными способами, используя наши онлайн-формы, ссылки, окна поиска, а также подобрать нужные детали, используя регистрационный номер вашего автомобиля.
