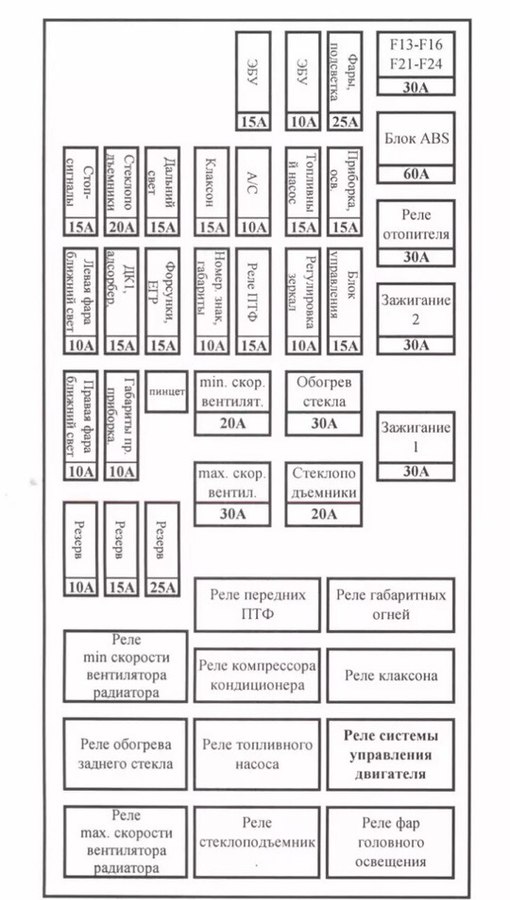

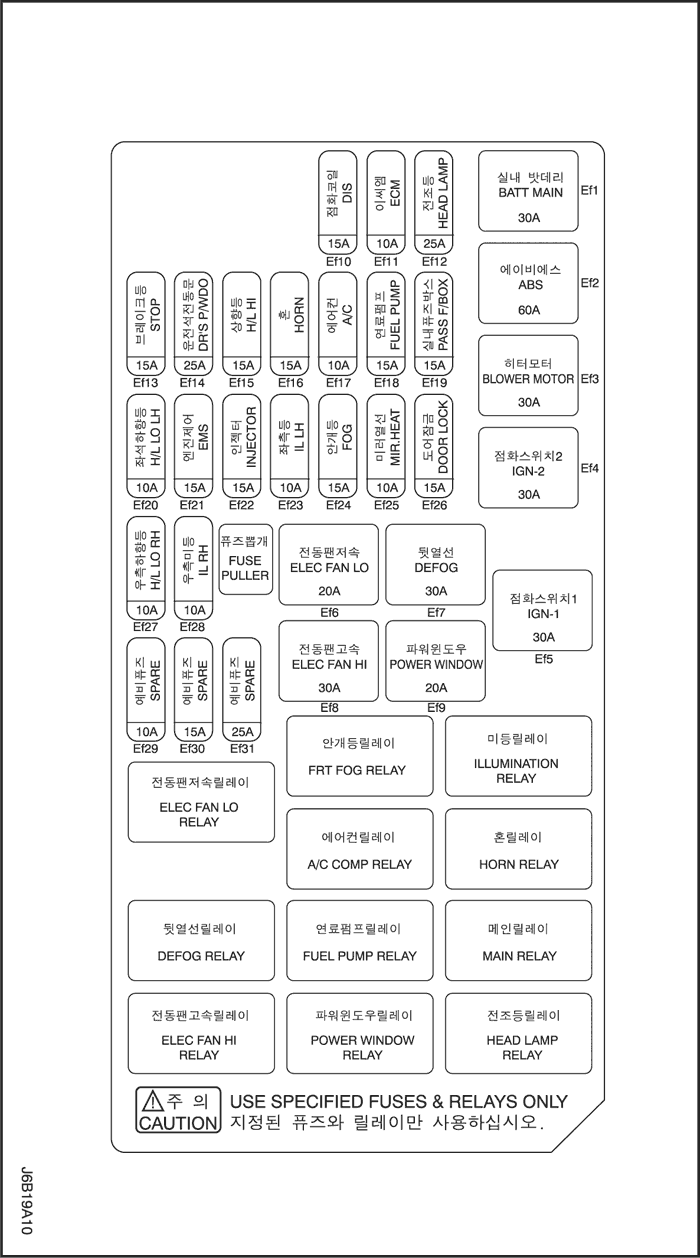

Предохранители Chevrolet Lacetti: схема, расположение блоков

А — пинцет для извлечения предохранителей	FUSE PULLER*
Ef1	ВАТТ MAIN	30	Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
Ef2	ABS	60	Блок управления АБС, исполнительный блок АБС
Ef3	BLOWERMOTOR	30	Электровентилятор климатической установки
Ef4	IGN-2	30	Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Ef5	IGN-1	30	Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
Ef6	ELEC FAN LO	20	Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Ef7	DEFOG	30	Электрообогрев заднего стекла
Ef8	ELEC FAN HI	30	Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Ef9	POWER WINDOW	20	Электростеклоподъемники (кроме двери водителя)
Ef10	DIS	15	Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
Ef11	ECM	10	Цепь питания главного реле
Ef12	HEADLAMP	25	Фары головного света, подсветка приборов и органов управления
Ef13	STOP	15	Сигнал торможения
Ef14	DR’S P/WDO	20	Элекгростеклоподьемники (дверь водителя)
Ef15	H/L HI	15	Дальний свет фар
Ef16	HORN	15	Звуковой сигнал
Ef17	A/C	10	Компрессор кондиционера
Ef18	FUEL PUMP	15	Цепь питания топливного насоса
Ef19	PASS F/BOX	15	Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника
Ef20	H/L LO LH	10	Ближний свет (левая фара)
Ef21	EMS	15	Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя
Ef22	INJECTOR	15	Форсунки, система рециркуляции отработавших газов
Ef23	IL LH	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Ef24	FOG	15	Противотуманные фары
Ef25	MIR HEAT	10	Электропривод и электрообогрев зеркал заднего вида
Ef26	DOOR LOCK	15	Система центральной блокировки замков
Ef27	H/L LO RH	10	Ближний свет (правая фара)
Ef28	IL RH	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Ef29	SPARE	10	Не используется
Ef30	SPARE	15	Не используется
Ef31	SPARE	25	Не используется

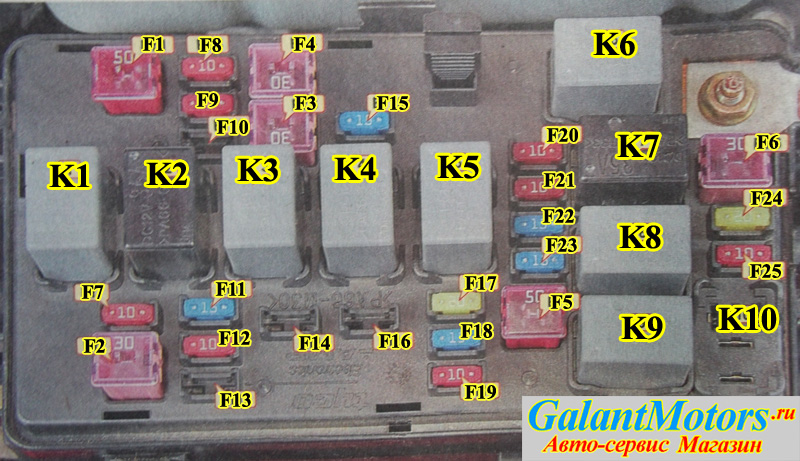

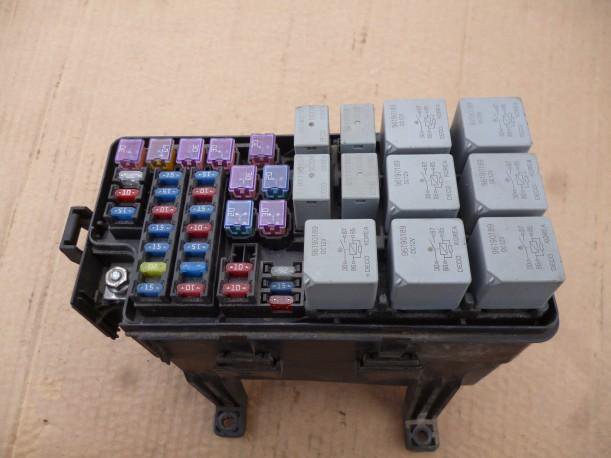

Блок предохранителей и реле Chevrolet Lacetti как проверить и заменить – пошаговая инструкция

.	.	ef1	30a	Главная аккумуляторная батарея (f13~f16, f21~f24)
.	.	ef2	60a	Цепи блока управления ABS
.	.	ef3	30a	Вентилятор отопителя
30	sb	ef4	30a	Выключатель зажигания (стартер, цепи предохранителей F5 – F8)
ВАТ (+)	(Медленно перегорающийпредохранитель)	ef5	30a	Выключатель зажигания (цепи предохранителей F1 – F4, F9 – F12, F17 – F19)
.		ef6	20a	Низковольтное реле вентилятора системы охлаждения
.	.	ef7	30a	Элемент обогрева заднего стекла
.	.	ef8	30a	Силовая цепь реле высокой скорости вентилятора системы охлаждения
Ign2 (15a)	.	ef9	20a	Электродвигатели стеклоподъемников правой передней и задних дверей
Ign1 (15)	.	ef10	15a	Катушка зажигания, ЭБУ, клапан рециркуляции отработавших газов
30	.	ef11	10a	Контроллер ЭСУД, главное реле (sirius d4)
ВАТ(+)	.	ef12	25a	Фары, обмотка реле габаритного света
.	.	ef13	15a	Выключатель сигналов торможения, сигналы торможения
Ign2 (15a)	.	ef14	20a	Электродвигатель стеклоподъемника левой передней двери
56 СВЕТ	.	ef15	15a	Фары, дальн. свет
30	.	ef16	15a	Реле звукового сигнала, сирены, контактный выключатель капота
ВАТ(+)	.	ef17	10a	Компр. кондиц. Реле
Ign1 (15)	.	ef18	15a	Топливный насос
30 ВАТ(+)	.	ef19	15a	Комбинация приборов, выключатель напоминания о ключе, блок складывающегося зеркала, плафон индивидуального освещения, плафон освещения салона, лампа освещения багажника, выключатель открытия багажника
56 СВЕТ	Ножевой	ef20	10a	Лампа ближнего света левой фары
Ign1 (15)	предохранитель	ef21	15a	Датчики концентрации кислорода, клапан продувки адсорбера, датчик фаз, ЭБУ (Sirius D4), обмотка реле низкой скорости вентилятора системы охлаждения, обмотка реле высокой скорости вентилятора системы охлаждения, обмотка управляющего реле вентилятора системы охлаждения
30 ВАТ(+)	.	ef22	15a	Форсунки, клапан рециркуляции отработавших газов, обмотка реле топливного насоса (ЭБУ HV-240)
ПОДСВ. (58)	.	ef23	10a	Фонари освещения номерного знака, лампа габаритного света в левой фаре, лампа габаритного света в левом заднем фонаре, предупредительный сигнал
30 ВАТ (+)	.	ef24	15a	Реле противотуманных фар
Ign2 (15a)	.	ef25	10a	Наружное зеркало заднего вида с электроприводом
30 ВАТ (+)	.	ef26	15a	Центральная система блокировки дверных замков
56 СВЕТ	.	ef27	10a	Лампа ближнего света правой фары
ПОДСВ. (58)	.	ef28	10a	Лампа габаритного света в правой фаре, лампа габаритного света в правом заднем фонаре, регулятор яркости подсветки приборов, часы, подсветка комбинации приборов, подсветка блока управления вентиляцией, отоплением и кондиционированием, подсветка блока автоматического управления кондиционером, подсветка пепельницы, подсветка регулятора направления пучков света фар, подсветка головного устройства звуковоспроизведения, подсветка выключателя режима HOLD, подсветка выключателя аварийной сигнализации
ЗАПАСНОЙ	.	ef29	10a	Не используется
	.	ef30	15a	Не используется
	.	ef31	25a	Не используется

Электросхема цепи габаритных огней Шевроле Лачетти Chevrole Lachetti (Дэу Дженра)

Схема включения габаритного света: 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — реле габаритного света; 3 — лампа фонаря освещения номерного знака; 4 — лампа габаритного света в левой блок-фаре; 5 — лампа габаритного света в правой блок-фаре; 6 — выключатель освещения в левом подрулевом переключателе; 7 — реле фар; 8 — лампа габаритного света/сигнала торможения в левом заднем фонаре; 9 — лампа габаритного света/сигнала торможения в правом заднем фонаре

1) Цепь подсветки — без регулятора освещения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель — кузов	Левая часть пространства для ног водителя
С208 (контакт 15, белый)	Приборная панель — автоматическое регулирование температуры	За вещевым ящиком
С209 (контакт 20, черный)	Автоматическое регулирование температуры — дополнительное автоматическое регулирование температуры	Между сердцевиной обогревателя и сердцевиной испарителя
С302 (контакт 6, белый)	Приборная панель — консоль	Под ящиком в консоли
s203 (красн. )	Приборная панель	За кронштейном аудиосистемы
s204 (пурпур.)	Приборная панель	За кронштейном аудиосистемы
g201	Приборная панель	С левой стороны блока предохранителей на приборной панели
g203	Приборная панель	За левым кронштейном аудиосистемы

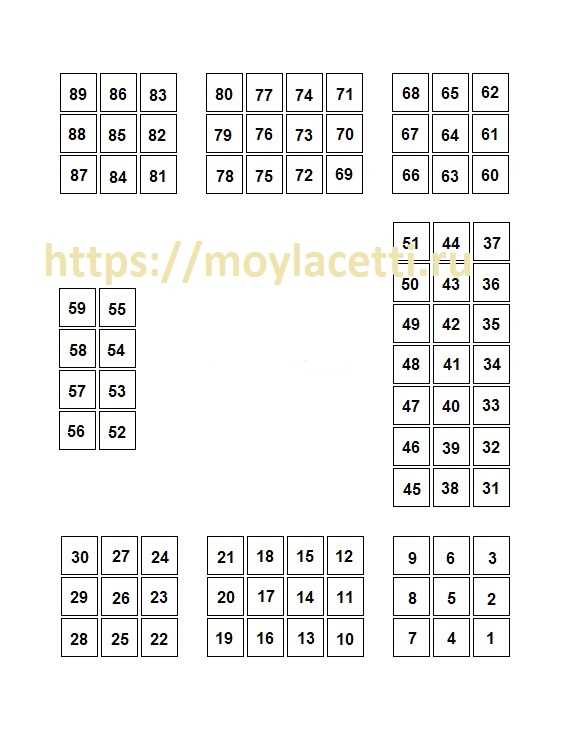

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

г. КОНТАКТНАЯ КОЛОДКА

s203

s204

2) ЦЕПЬ ПОДСВЕТКИ — С РЕГУЛЯТОРОМ ОСВЕЩЕНИЯ

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель — кузов	Левая часть пространства для ног водителя
С208 (контакт 15, белый)	Приборная панель — автоматическое регулирование температуры	За вещевым ящиком
С209 (контакт 20, черный)	Автоматическое регулирование температуры — дополнительное автоматическое регулирование температуры	Между сердцевиной обогревателя и сердцевиной испарителя
С302 (контакт 6, белый)	Приборная панель — консоль	Под ящиком в консоли
s203 (красн. )	Приборная панель	За кронштейном аудиосистемы
s204 (пурпур.)	Приборная панель	За кронштейном аудиосистемы
g201	Приборная панель	С левой стороны блока предохранителей на приборной панели
g203	Приборная панель	За левым кронштейном аудиосистемы

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

г. КОНТАКТНАЯ КОЛОДКА

s203

s204

3) ЦЕПЬ ЛАМП (ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА И ПЕРЕДНИХ/ЗАДНИХ СТОЯНОЧНЫХ ОГНЕЙ) : СЕДАН

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С104 (контакт 24, белый)	Передняя часть кузова — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель — кузов	Левая часть пространства для ног водителя
С401 (контакт 8, белый)	Багажник — кузов	Внутренняя правая панель багажника
С402 (контакт 6, белый)	Крышка багажника — кузов	Внутренняя правая панель багажника
g101	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
g102	ПЕРЕДНЯЯ ЧАСТЬ	За правой фарой
g201	Приборная панель	С левой стороны блока предохранителей на приборной панели
g302	Кузов	Под левой задней стойкой
g401	Багажник	Центральная нижняя панель багажника

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

4) ЦЕПЬ ЛАМП (ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА И ПЕРЕДНИХ/ЗАДНИХ СТОЯНОЧНЫХ ОГНЕЙ) : ХЭТЧБЭК

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С104 (контакт 24, белый)	Передняя часть кузова — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель — кузов	Левая часть пространства для ног водителя
С401 (контакт 8, белый)	Багажник — кузов	Внутренняя правая панель багажника
С403 (контакт 6, белый)	Удл. задней двери — кузов	Внутренняя сторона левой задней стойки
С405 (контакт 8(10), белый)	Удл. задней двери — задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
g101	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
g102	ПЕРЕДНЯЯ ЧАСТЬ	За правой фарой
g201	Приборная панель	С левой стороны блока предохранителей на приборной панели
g302	Кузов	Под левой задней стойкой
g401	Багажник	Центральная нижняя панель багажника
g402	Удл. задней двери	Внутренняя сторона задней стойки со стороны водителя

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

5) ЦЕПЬ ЛАМП (ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА И ПЕРЕДНИХ/ЗАДНИХ СТОЯНОЧНЫХ ОГНЕЙ) : УНИВЕРСАЛ

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С104 (контакт 24, белый)	Передняя часть кузова — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель — кузов	Левая часть пространства для ног водителя
С403 (контакт 4, белый)	Удл. задней двери — кузов	Внутренняя сторона левой задней стойки
С404 (контакт 8, белый)	Удл. задней двери — кузов	Внутренняя сторона левой задней стойки
С405 (контакт 8, белый)	Удл. задней двери — задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
С406 (контакт 4, белый)	Удл. задней двери — задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
g101	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
g102	ПЕРЕДНЯЯ ЧАСТЬ	За правой фарой
g201	Приборная панель	С левой стороны блока предохранителей на приборной панели
g303	Кузов	Под правым задним комбинированным фонарем
g304	Кузов	Под левым задним комбинированным фонарем

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

Как читать электрическую схему
Расположение разъемов и соединений с массой

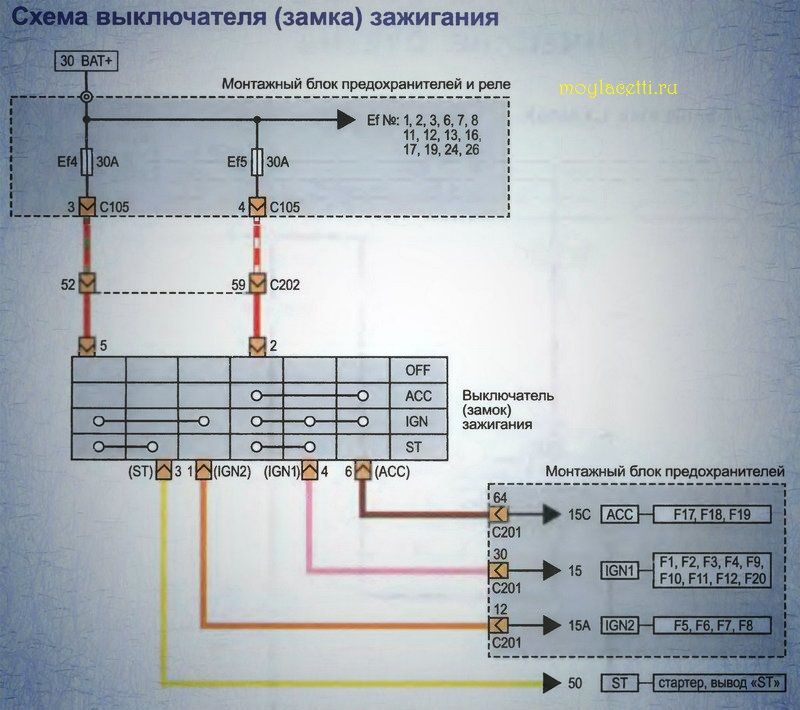

Схема источников электропитания

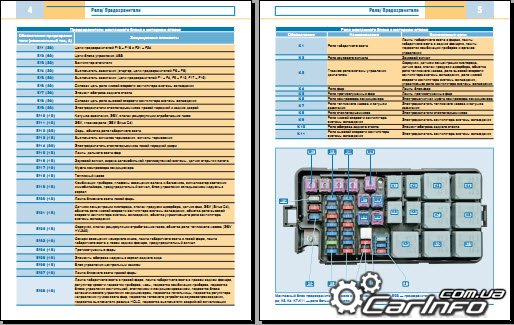

Назначение и номинал предохранителей в блоке предохранителей
Электрические схемы
Система пуска двигателя и зарядки
Схема ЭСУД : MR-140
Схема ЭСУД : HV — 240
Схема ЭСУД : Sirius d4
Схема КПП: MR-140/HV-240
Схема КПП: Sirius D4
Схема кондиционера
Схема автоматического регулирования температуры
Цепь вентилятора охлаждения
Цепь фар и корректора фар
Цепь предупредительного света фар
Цепь габаритных огней
Цепь передних и задних противотуманных фар
Цепь указателя поворота и аварийной сигнализации
Цепь стоп-сигнала и фонаря заднего хода
Цепь выключателя открытия багажника/задней двери, выключателя защелки багажника, плафона освещения багажника и звукового сигнала
Схема освещения и салона
Цепь часов, прикуривателя, пепельницы, лампы вещевого ящика и дополнительной розетки
Цепь выключателя звуковой сигнализации, напоминания о ремне безопасности и ключе
Схема стеклоочистителей
Схема обогрева стекла и системы обогрева зеркал заднего вида
Цепь наружного зеркала заднего вида с электроприводом
Цепь складывающегося зеркала
Цепь электрических стеклоподъемников
Цепь системы центральной блокировки дверей
Комбинация приборов
Цепь аудиосистемы
АБС
Цепь подушки безопасности (модуль датчиков и диагностики)
Цепь люка в крыше
Схема рулевого механизма с гидроусилителем
Цепь системы иммобилизатора
Цепь системы управления противоугонной системой
Цепь экономайзера

Не работает звуковой сигнал Шевроле Лачетти, перегорел предохранитель

Автомобиль Chevrolet Lacetti штатно комплектуется двойным звуковым сигналом. Чтобы звуковые излучатели работали как можно дольше, цепь питания звукового сигнала пролегает через реле и плавкий предохранитель. Кстати, их можно найти в каталоге запчастей Лачетти. Часто такое бывает, что при нажатии кнопки звукового сигнала, мгновенно перегорает предохранитель. А если на место сгоревшего поставить новый предохранитель, то проблема вновь повторяется, то есть перегорает и новый предохранитель.

Это интересно! Особенностью звукового сигнала Chevrolet Lacetti является возможность регулировки громкости. То есть водитель может на свое усмотрение приглушить сигнал или сделать его более выразительным.

Плавкий предохранитель звукового сигнала рассчитан на силу тока до 15 (А). Многие водители пытаются решить проблему перегорания предохранителя установкой защиты с более высоким номиналом силы тока. То есть вместо предохранителя на 15 (А) ставится предохранитель на 20 (А) или даже с более высокой силой тока. Делать этого не стоит! Использование более сильного предохранителя чревато скорым выходом из строя звуковых излучателей.

Чтобы решить проблему с постоянным перегоранием плавкого предохранителя, нужно найти первопричину появления избыточного тока. В конце обзора выложен видеоролик, в котором наглядно показан процесс диагностики проблемно работающего звукового сигнала.

Диагностика звукового сигнала Chevrolet Lacetti

Неправильная работа электроцепи звукового сигнала может быть спровоцирована следующими причинами:

Выход из строя реле
Короткое замыкание проводки, на участке от реле к излучателям
Выход из строя какого-то из звуковых излучателей

Звуковые излучатели находятся за передним бампером, сразу под правой и левой блок-фарами. Благо, что разработчики Шевроле Лачетти предусмотрели возможность простого обслуживания излучателей. Чтобы подобраться к источникам звука, не нужно отсоединять ни бампер, ни фары. Свободный доступ к звуковым излучателям можно получить снизу.

Между бампером и лонжероном рамы имеется зазор, в котором и монтируются излучатели.

Для диагностики электроцепи звуковых излучателей необходимо прибегнуть к помощи мультиизмерительного инструмента. Мастеру понадобится автомобильный тестер, который способен измерять сопротивление, напряжение и силу тока.

Проверяем участок цепи от АКБ к реле

Извлекаем расплавленный предохранитель звуковых излучателей. Предохранитель находится в посадочном месте EF-16. Место его расположения отмечено на фото ниже.

Ставим на место расплавленного предохранителя новую защиту. Начиная с этого момента кнопку звукового сигнала лучше не трогать, так как есть высокая вероятность перегорания нового предохранителя.

Если и нужно нажать на звуковой сигнал, это необходимо делать максимально отрывисто, коротко, 0.5 секунды. В этом случае предохранитель скорее всего уцелеет.

Обратите внимание, работоспособность реле можно проверить без каких-либо дополнительных средств. Нужно лишь извлечь «подозрительное» реле и задействовать его на месте другой функциональной системы авто. Если все будет работать, значит реле полностью исправно.

Извлекаем реле звукового сигнала. Это нужно для того, чтобы проверить целостность проводки от АКБ к реле, а также от реле к излучателям звука. На картинке ниже указано место расположения реле.

Оголяем скрутку проводов, которая соединяет в себе провод, идущий от реле, с проводами от звуковых излучателей. То есть всего в скрутке 3 провода, каждый из проводов должен быть по отдельности, отсоединенным от других.

Готовим мультитестер. Нужно активировать режим измерения сопротивления.
Подключаем один их щупов к минусовой клемме АКБ.

Второй щуп следует подключить к контакту 87 на посадочном месте реле звукового сигнала. Все контакты реле промаркированы. Так что проблем с его поиском возникнуть не должно. Но перед этим следует проверить сопротивление самих щупов. На картинке ниже указано расположение контакта 87.

Измеряем сопротивление на участке цепи от АКБ к реле. На данном участке цепи сопротивление должно стремиться к бесконечности. Это значит, что цепь исправна, в ней нет обрывов и она нигде не коротит на массу.
Ставим реле на свое место.

Проверяем напряжение на участке цепи от реле к излучателям

Перенастраиваем мультитестер с измерения сопротивления на измерение напряжения.
Измеряем напряжение на участке цепи от реле к массе. Для этого нужно подключить один из щупов к оголенному проводу, который идет от реле. Второй щуп просто накидываем на массу кузова. Напряжение должно соответствовать напряжению аккумуляторной батареи. В случае на видеоролике, напряжение составляет 12,65 (В).

Подключаем к концу провода реле провод одного из излучателей. Щуп должен находиться в данной скрутке. Второй щуп следует оставить на массе.

Измеряем напряжение звукового излучателя, провод которого был соединен с проводом реле. Значение напряжения следует снимать при нажатии на кнопку подачи звукового сигнала. Если звука не будет, значит проверяемый излучатель неисправен.

В случае на видеоролике, при проверке правого динамика напряжение составило 8,5 (В), звук отсутствовал при нажатии на кнопку сигнала. Данное напряжение является слабоватым. Можно сделать вывод, что электроцепь проверяемого излучателя является неисправной.

Откидываем от провода реле проводку неисправного излучателя. На его место подключаем провод питания второго излучателя. Измеряем напряжение на втором излучателе. В примере на видеоролике видно, что напряжение второго излучателя звука превышает 10 (В). При этом нажимая на кнопку был отчетливо слышен звуковой сигнал.

Если какой-то из звуковых излучателей был проблемным, следует произвести замену всего комплекта динамиков. Мастер же на видеоролике просто отключил один из излучателей, электроцепь которого и приводила к перегоранию плавкой защиты. Так делать нежелательно. Но если под рукой не окажется комплекта новых излучателей, то временно можно поездить с одним динамиком, пока не будет приобретен комплект новых излучателей.

Дополнительная информация

Есть множество водителей Chevrolet Lacetti, которых не устраивает звучание штатных излучателей. Далеко не каждый водитель, особенно из числа новоиспеченных, знает, что звук штатного сигнала можно регулировать. В частности можно добавить или убавить громкость. Специально для этого на корпусе каждого излучателя предусмотрен регулировочный винтик.

Но что касается тона звукового сигнала Шевроле Лачетти, увы, его изменить одной лишь регулировкой не получится. Чтобы изменить тон звукового сигнала, придется заменить штатные излучатели на аналоги с другим раструбом.

Chevrolet lacetti предохранитель прикуриватель. Блог, объявления, фото

Содержание статьи:
Фото

Предохранители и реле в Chevrolet Lacetti

Видео

Похожие статьи

Как снять и заменить предохранители на Chevrolet Lacetti? На наших дорогах в последнее время автомобиль Шевроле Лачетти — не редкость, он завоевал большую популярность в первую очередь, благодаря 15. прикуриватель.

Вдруг еще кому поможет. Салонный блок предохранителей в Chevrolet Lacetti. F19 (15 А) — прикуриватель. Аналогично предыдущему. F20 (10 А) — свет заднего хода, датчик положения селектора АКПП, свет в салоне.

Это интересно! Наиболее популярной моделью Chevrolet по праву является Camaro. История Камаро начинается с 1966 года. Название взято от слова «Комрад» — товарищ. Мощное авто быстро завоевало рынок в этом сегменте. Авто вышло не только мощным, но и эстетически привлекательным. Не зря Camaro постоянно встречается в различных кинокартинах.

Таблицы расшифровок блоков предохранителей Chevrolet Lacetti. № Номинальный ток, A. Прикуриватель.

Предохранители и реле в Chevrolet Lacetti…… Система отопления и кондиционирования. Ford создал Mustang для фильма Need for Speed… Проверьте её под приборной панелью, могла сгореть, особенно если у вас хэтчбек. Для замены ламп скорее всего придётся снять корпус воздушного фильтра.

Расшифровка блоков предохранителей Chevrolet Lacetti

На наших дорогах в последнее время автомобиль Шевроле Лачетти — не редкость, он завоевал большую популярность в первую очередь, благодаря надежности, комфорту и невысокой цене. С конвейера сходит в кузовах седан и хэтчбек. Очень часто эту модель приобретают подержанной и не стоит расстраиваться, если внезапно откажет какая-то из систем в электрооборудовании.

Предохранители Шевроле Лачетти расположены в трех блоках, которые размещены в хорошо доступных местах, и если не работает подкуриватель или не горит фара, то скорее всего один из них перегорел.

Для того, чтобы самостоятельно и быстро устранить любую неисправность, нужно просто внимательно изучить схему, которая достаточно проста и наглядна. В нашей статье мы подробно расскажем, какие именно предохранители находятся в каждом из блоков, как определить и заменить перегоревший. Чтобы вам было проще ориентироваться, опишем каждый блок Шевроле Лачетти отдельно. В моделях, выполненных в кузовах седан и хэтчбек, их расположение очень похоже, поэтому описывать по отдельности нет смысла. Первый блок расположен слева панели приборов.

Чтобы получить доступ к нему, достаточно всего лишь открыть дверь со стороны водителя и открыть закрывающую блок крышку. Следующий блок с предохранителями находится под крышкой капота слева, рядом с аккумуляторной батареей. Этот блок, в котором находятся только реле, расположен под панелью приборов на специальном кронштейне, вблизи педалей. Прочитав и изучив материал данной статьи, можно быстро отыскать, что в чем суть любой проблемы, которая связана с системой электропроводки в автомобиле Шевроле Лачетти седан и хэтчбек.

Диагностика неполадок производится при помощи тестера. Визуальный осмотр предохранителей скорее всего не даст никаких результатов, снаружи они могут ничем не отличаться от исправных. Не будет заметно никаких разрывов, но во время установки такой предохранитель не будет работать. Чтобы точно определить состояние предохранителя, воспользуйтесь тестером и поочередно проверяйте каждый, при этом доставать из блока нет необходимости.

В свою очередь обязательно имейте запас предохранителей различной мощности и реле, места они занимают совсем мало, а в экстренной ситуации могут пригодиться. На всех автомобилях Шевроле замена предохранителей очень похожа. Ставим только тот номинал, что положен по инструкции, чтобы не было, как говорят электрики, кастров. Посмотреть все ответы Использование вами данного веб-сайта означает ваше согласие с тем, что вы используете его на свой страх и риск.

Частичное или полное использование материалов разрешается только при условии прямой и открытой ссылки для поисковых систем на непосредственный адрес материала на Сайте DMCUNMOR.RU. Как снять и заменить предохранители на Chevrolet Lacetti? Процесс снятия и замены. Как поменять топливный фильтр на Шевроле Лачетти?

Проводим замену салонного фильтра в Шевроле Лачетти Седан и Хэтчбек. Как поменять антифриз на Шевроле Лачетти? Как поменять ремень генератора на автомобилях Шевроле: полезные советы. Особенности замены ремня ГРМ на Шевроле Лачетти в домашних условиях. Датчики Шевроле Лачетти: что следует знать начинающему автомобилисту? Юрий says: Ставим только тот номинал, что положен по инструкции, чтобы не было, как говорят электрики, кастров.

Добавить комментарий Отменить ответ. Ваш e-mail не будет опубликован. ГРМ, КШМ и ГБЦ. Система смазки в двигателе. Видео и медиа устройства. Световые и звуковые приборы. Система отопления и кондиционирования. Система подачи воздуха в салон. Опыт работы на СТО:.

Chevrolet Lacetti — Установка Противотуманных фар (ПТФ)

Предохранители шевроле лачетти (описание): характеристики и фото

Замена предохранителей на Chevrolet Lacetti

Для удобного пребывания в салоне автомобиля, а в нашем случае в Шевроле Лачетти, вы должны быть уверены в его безопасности и прекрасном техническом состоянии. Порой случается так, что можно избавиться от досадной неисправности, сказывающейся на безопасности и комфорте поездки, просто заменив предохранители Шевроле Лачетти, находящиеся в определенном блоке. Существует большая вероятность, что поломка дворников на Лачетти хэтчбек либо седан или передние неработающие огни лишь последствия неисправности предохранителя.

Схема и расположение

Блок реле и предохранителей в моторном отсеке

Расположение реле и предохранителей

Назначение и описание реле и предохранителей

Где находится блок предохранителей в салоне?

Расположение реле и предохранителей на приборной панели

Назначение и описание

Реле, установленные под панелью приборов

Назначение и описание

Процесс снятия и замены

Видео «Блок предохранителей и реле»

Комментарии и Отзывы

Схема и расположение

Для их замены, когда требуется плавка, не нужны никакие специализированные приспособления или аппараты. Не забывайте о том, что использование только штатных инструментов – обязательное условие. Перемычная проволока в блоке предохранителя является причиной больших проблем, способных вывести огромный узел машины из строя.

Поломки предохранительного блока – одна из самых распространенных причин неполадок с электрикой в Chevrolet Lacetti.

Именно поэтому в первую очередь обратите внимание на предохранители, если случился отказ электрического модуля.

Блок реле и предохранителей в моторном отсеке

Главный предохранительный блок на модели 2008 года, как и на большинстве других, находится под крышкой капота. Пара креплений из пластмассы, легко снимающихся без малейших усилий, держат крышку модуля. В данной части машины присутствует пинцет со специальным назначением – замена предохранителей Шевроле Лачетти .
Оставшиеся предохранительные элементы были перенесены инженерами в другой блок, расположенный в области края приборной панели.
Электросхема на русском для Шевроле Лачетти универсала представлена фото ниже.

Схема наглядно показывает отсек мотора.
Таким образом выглядит блок предохранителей вместе с реле под капотом.

Всего в Шевроле Лачетти используется тридцать один предохранитель.

Расположение реле и предохранителей

Как было отмечено выше, реле и предохранители находятся под крышкой капота за емкостью с жидкостью для охлаждения.

Чтобы его разглядеть, необходимо надавить на специальную защелку и удалить крышку. Схема реле и предохранительных аппаратов находится на ней с внутренней стороны.

Назначение и описание реле и предохранителей

Мы перечислили для вашего удобства все номера компонентов, например, предохранителей габаритов и их функции. Ниже представлена таблица с их краткой характеристикой.

Схема и расположение предохранителей и реле в автомобиле Шевроле Лачетти

Неполадки в блоке предохранителей — наиболее частая причина отказа электрики в Chevrolet Lacetti и многих других автомобилях. Поэтому в случае выхода из строя электрических агрегатов машины прежде всего рекомендуется проверить предохранители.

В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающим при превышении силой тока относительно номинального значения, тем самым разрывая цепь, и, предотвращая последующее развитие аварии. Основной блок предохранителей, которые отвечают за самые важные узлы электроцепи автомобиля на Шевроле Лачетти, расположен под капотом. Крышка блока держится на двух пластмассовых креплениях и легко снимается руками без применения инструмента. Под крышкой, помимо самого блока предохранителей, имеется специальный пинцет, предназначенный для их замены.

Остальная часть предохранителей автомобиля Шевроле Лачетти расположена во втором блоке, который находится с краю приборной панели, а точнее внутри неё.

Схема расположения предохранителей в основном блоке

Маркировка и назначение предохранителей из основного блока Chevrolet Lacetti:

EF29, 30, 31 — не используемые предохранители
EF28 — предохранитель правых габаритов
EF27 — предохранитель правого ближнего света
EF26 — предохранитель центрального замка
EF25 — предохранитель привода зеркал
EF24 — предохранитель «противотуманок»
EF23 — предохранитель левых габаритов
EF22 — предохранитель форсунок
EF21 — предохранитель датчика кислорода
EF20 — предохранитель ближнего левого света

Ещё за ближний свет в этой фаре отвечает предохранитель Ef27:

EF19 — предохранитель освещения салона
EF18 — предохранитель топливного насоса

Если бензонасос отказал в работе, проверьте также предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7.

EF17 — предохранитель компрессора в кондиционере
EF16 — предохранитель звуковых сигналов
EF15 — предохранитель дальнего света

Работу дальнего света контролирует и реле К4, проверьте его, если данный предохранитель в норме.

EF14 — предохранитель переднего левого стеклоподъемника
EF13 — предохранитель задних фар

Не горит стоп-сигнал? за него отвечает и предохранитель F4.
Ef12 — предохранитель фар и габаритных огней

Если вышли из строя лампы габаритов только с одной стороны, тогда проверьте ещё предохранители Ef23 или Ef28.

EF11 — предохранитель ЭСУД
EF10 — предохранитель ЭБУ
EF9 — предохранитель правого переднего и правого заднего стеклоподъемников
EF8 — предохранитель вентилятора охлаждения
EF7 — предохранитель обогревателя заднего стекла
EF6 — предохранитель вентилятора охлаждения

Если вентилятор не включается (он работает тихо, так что по звуку определить достаточно не просто), также проверьте предохранители Edf8, Ef21 и реле К9 и К11.
EF5 — цепь предохранителей
EF4 — предохранитель стартера

Рекомендуем проверять данный предохранитель в том случае, когда стартер не крутит. Помимо, за работу стартера отвечает реле 4 на кронштейне под приборной панелью с водительской стороны. При этом:

EF3 — предохранитель вентилятора отопителя
EF2 — предохранитель ABS
EF1 — предохранитель аккумулятора

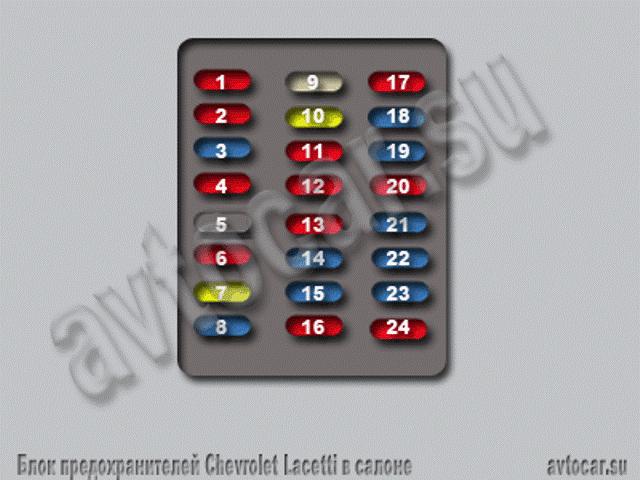

Расположение предохранителей в салоне Chevrolet Lacetti

Блок предохранителей располагается с торцевой части панели приборов со стороны водителя. Для того, чтобы получить к нему доступ, вам необходимо открыть водительскую дверь и снять крышку с панели.

F24 — предохранитель иммобилайзера
F23 — предохранитель автомагнитолы
F22 — предохранитель отопителя и кондиционера
F21 — предохранитель задних «противотуманок»
F20 — задний ход
F19 — предохранитель прикуривателя
F18 — розетка
F17 — предохранитель аудио-системы и часов
F16 — колодка и диагностика
F15 — предохранитель охранной системы
F14 — выключатель «аварийки»
F13 — АКП
F12 — охранная система, иммобилайзер, датчик дождя
F11 — предохранитель АБС
F10 — не используется
F9 — предохранитель омывателей и щеток
F8 — электрический привод зеркал и люка
F7 — предохранитель печки и кондиционера
F6 — реле заднего обогрева стекла и стеклоподъемников
F5 — не используется
F4 — сигнал, ГУР, тормоза
F3 — предохранитель аварийной сигнализации
F2 — датчик скорости, БУ двигателя и АКПП, генератор
F1 — предохранитель подушек безопасности

Расположение реле в салоне Chevrolet Lacetti

Кронштейн, на котором крепятся разъёмы и предохранители, расположен под панелью приборов в пространстве для ног водителя. Согласно схеме:

1 — блок управления системой защиты аккумуляторной батареи;
2 — прерыватель указателей поворотов;
3 — реле включения противотуманного света в задних фонарях;
4 — реле блокировки стартера.

Если в вашем автомобиле вышел из строя один из электроприборов или узлов, не спешите обращаться к автоэлектрику. Произведите самостоятельную диагностику. Это можно сделать с помощью проверки состояния предохранителей. Так, вы сэкономите не только время, но и деньги.

Блок предохранителей и реле Lacetti

В любом транспортном средстве присутствует система защиты. Предохранители предназначены для предотвращения короткого замыкания электроцепей транспортного средства. У Шевроле Лачетти имеется два места расположения: моторный отсек и салон. Выход со строя одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.

Предохранители в подкапотном пространстве

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.

Расположение предохранителей в монтажном блоке, который находится под капотом Лачетти:

ЕФ1 (30 А) — работа основного источника тока.

ЕФ2 (60 А) — отвечает за АБС.

ЕФ3 (30 А) — работоспособность вентилятора отопителя салона.

ЕФ4 (30 А) — работа системы зажигание и стартера.

В случае не работоспособности стартера, не крутит, стоит проверить реле под №4, который расположен в салоне сбоку приборной панелью, со стороны водителя. Для этого необходимо проверить АКБ, коробку поставить на нейтралку и замкнуть контакты втягивающего реле. Если стартер начинает крутить, то имеется разрыв цепей проводки. Ещё один способ проверки – это подать напрямую ток от аккумулятора на пусковой механизм.

ЕФ5 (30 А) — отвечает за систему зажигания. Проверяем реле № К3.

ЕФ6 (20 А) — замыкание цепи вентилятора системы охлаждения.

Если после замены предохранителя вентилятор не начал работать, то рекомендуется также проверить предохранители ЕФ8, ЕФ21 и реле №К9, №К11.

ЕФ7 (30 А) — цепь обогрева заднего стекла.

ЕФ8 (30 А) — неисправность, увеличенная скорость работы вентилятора системы охлаждения (радиатора).

ЕФ9 (20 А) — работоспособность цепи электрических стеклоподъёмников, которые расположены в правой передней двери и в всех задних дверях.

ЕФ10 (15 А) — обрыв связи: электронного блока управления двигателем(ЭБУ), катушек зажигания, клапана рециркуляции отработавших газов.

ЕФ11 (10 А) — главное реле, обеспечивает работу контроллера электронных систем управления двигателем.

ЕФ12 (25 А) — предохранитель габаритных огней и света фар.

Если отсутствует свет габаритов по правой стороне, то проверяем ЕФ23 или ЕФ28. Отсутствие работоспособности основных габаритов или дальнего света при включённом переключателе, означает, что стоит проверить колодки проводов, которые могли окислиться или неплотно прилегать.

ЕФ13 (15 А) — цепь электропитания стоп-сигналов. Также, стоит проверить предохранитель F4. В случае, если включается и горит один дополнительный стоп-сигнал, то всё дело в лампах фар, которые стоит заменить.

ЕФ14 (20 А) — работоспособность цепи электрического стеклоподъёмника в левой передней двери.

ЕФ15 (15 А) — лампы, отвечающие за дальней свет в фарах. В случае не работоспособность дальнего света, стоит проверить также реле №К4 и замерить входящие напряжение.

ЕФ16 (15 А) — предохранитель клаксона, сирены, концевого выключателя капота.

ЕФ17 (10 А) — отвечает за замыкание электроцепи компрессора кондиционера.

ЕФ18 (15 А) — цепь топливного насоса. Также за работоспособность бензонасоса отвечает предохранитель в салоне с маркировкой F2. Если после замены изменений не произошло и по прежнему не работает насос, то стоит прозвонить проводку вплоть до самого элемента. Конечно, для этого придётся снимать задний диван, поскольку бензонасос расположен в самом топливном баке.

ЕФ19 (15 А) — предохранитель, который отвечает за множество элементов. В контроль входит работа комбинации приборов, электронного привода складных зеркал заднего вида, замыкание цепи лампочек освещения салона, общего салонного света, включения и работоспособности света в багажном отделении, концевой выключатель положения багажника.

ЕФ20 (10 А) — цепь, отвечающая за свет в левой фаре и ближнее освещение. В случае неработоспособности стоит проверить обрыв проводки, которая идёт от монтажного блока непосредственно к лампочкам.

ЕФ21 (15 А) — работоспособность электронного блока управления двигателем (ЭБУ), клапана продувки адсорбера, датчиков концентрации кислорода, датчик фаз, основной вентилятор охлаждения силового агрегата(радиатора).

ЕФ22 (15 А) — предохранитель бензонасоса, форсунок, клапана рециркуляции отработавших газов.

ЕФ23 (10 А) — контроль цепи ламп габаритного света с левой стороны, лампы освещения государственного номерного знака, сигнал предупреждения.

ЕФ24 (15 А) — предохранитель противотуманных фар. История с противотуманками, та же, что и с ближним/дальним светом.

ЕФ25 (10 А) — работа электропривода зеркал заднего вида.

ЕФ26 (15 А) — цепь центрального замка.

ЕФ27 (10 А) — предохранитель, что отвечает работоспособность и включение правой фары, а также ближнего света.

ЕФ28 (10 А) — работоспособность цепи световых приборов. В них входит — лампы и габаритов с правой стороны, подсветки комбинации приборов и центральной пластиковой консоли, подсветка автомагнитолы и хронометра.

ЕФ29 (10 А), ЕФ30 (15 А), ЕФ31 (25 А) — резервные предохранители для ремонта, в случае неисправность элементов монтажного блока.

Распиновка реле в монтажном блоке.

1 — света комбинации приборов, а также центральной консоли.

2 — работоспособности клаксона.

3 — главное реле системы зажигания. Также, рекомендуется провести осмотр предохранителя с маркировкой ЕФ5.

4 — отвечающее за фары головного света.

5 — работоспособности цепи противотуманных фар.

6 — отвечает за работу реле муфты компрессора кондиционера.

7 — работа топливного насоса, катушки зажигания.

8 — электрические стеклоподъёмники.

9 — пониженная скорость работы вентилятора СО (радиатора).

10 — обогрев заднего стекла.

11 — регулятор скорости работы вентилятора ОЖ(радиатора).

Также, необходимо удостовериться в работоспособности блока реле под ногами водителя в салоне.

Распиновка салонного реле под ногами водителя:

1 — отвечающие за работоспособность и защиту аккумулятора

2 — прерывателя указателей поворотов

3 — работоспособности задних ПТФ

4 — блокирующее стартер

На Chevrolet Lacetti имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.

Chevrolet Lacetti manual

Chevrolet Lacetti Замена предохранителей и реле

Работу проводим при выходе из строя предохранителей и реле.

При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.

Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку, снимаем крышку монтажного блока.

На обратной стороне крышки нанесена схема расположения предохранителей и реле и указано их назначение.
Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель.
Заменяем перегоревший предохранитель новым.

Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой.
Для доступа к предохранителям монтажного блока в салоне автомобиля открываем левую переднюю дверь.

Потянув за ручку, преодолевая сопротивление защелок…

…снимаем крышку в левом торце панели приборов.
С помощью пинцета из монтажного блока в моторном отсеке заменяем перегоревший предохранитель новым.

На обратной стороне крышки нанесена схема расположения предохранителей и указано их назначение

Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).

Если необходимо снять монтажный блок в моторном отсеке…

…головкой «на 10» отворачиваем гайку.

Снимаем со шпильки наконечник провода.

Отверткой отжимаем два фиксатора с одной стороны блока и два с другой…

…и приподняв блок, отсоединяем от него колодки проводов.

Снимаем монтажный блок.
Устанавливаем монтажный блок в обратной последовательности.
Для замены реле расположенных под панелью приборов, снимаем нижнюю облицовку панели приборов (см. Снятие нижней облицовки панели приборов).

Реле установлены на кронштейне, закрепленном на каркасе панели приборов.

Вынимаем рукой неисправное реле и заменяем его новым.
Устанавливаем нижнюю облицовку панели приборов.

Предохранители Шевроле Лачетти (описание): характеристики и фото

Блок предохранителей и реле Chevrolet Aveo T Первое что следует сделать — это проверить в порядке ли соответствующий предохранитель.

Fuse replacement the cigarette lighter and horn for Chevrolet — Niva

Жмите на кнопки, делитесь с друзьями!

Hardy @Michelle Chevrolet Epica Электрооборудование. Если в прикуривателе дело, сперва проверьте предохранитель, но не любой,…

В нем находятся 43 предохранительных элемента электрооборудования автомобиля. Потом, прилагая не очень большую силу, потянуть его вверх петли бардачка стоят в защелках на торпедо и вытащить. Открыть блоки предохранителей не представляет большой сложности, все интеллектуально понятно и просто.

Для этого блока в инструкции тоже все расписано.

Открываем капот, надавив с боков на три защелки крышки, открываем блок предохранителей, проверяем и меняем.

Здесь же расположен белый пинцет для удобной замены, которого, кстати, нет в салонном блоке. Для этого блока в инструкции тоже все расписано.

Следите, чтобы маркировка старого и нового предохранителя при замене совпадала. Если нет такого-же, то временно можно поставить менее мощный предохранитель, но не наоборот.

Комментарии и отзывы

Например, вместо ти амперного подойдет 5-ти амперный. Также обычно имеются три запасных предохранителя на 10А, 15А и 20А.

В нем находятся 43 предохранительных элемента электрооборудования автомобиля. Внутренний блок предохранителей Авео Т Наружный блок предохранителей находится под капотом в моторном отсеке двигателя с левой стороны, возле аккумуляторной батареи.

В нем находится уже 61 элемент защиты и управления работой электрооборудования.

Наружный блок предохранителей Авео Т Советы по замене предохранителей Шевроле Авео Выньте нужный предохранитель и проверьте целостность металлической нити, посмотрев в специальное окошко в верхней его части.

Второй — в салоне, в Шевроле Авео Т с левой стороны центральной консоли в доступ открывается при открытой двери , Внутренний блок предохранителей Авео Т а в Шевроле Авео Т со стороны водителя под центральной консолью в районе левого колена водителя.

Схемы предохранителей Авео Т Наружный блок предохранителей состоит из 23 предохранителей и 10 реле. Предохранители, которые в нем находятся, отвечают за работу системы зажигания, блока управления двигателем, стеклоподъемников, передних фар, аварийной сигнализации и др. Схема наружного блока предохранителей Авео Т Открыв крышку наружного блока, на ее внутренней стороне вы увидите схему расположения предохранителей с маркировкой достаточно минимальных знаний английского, чтобы понять какой из них за что отвечает.

Замена предохранителя прикуривателя на Авео Т300

Также вы найдете пластмассовый пинцет для вынимания предохранителей и три запасных предохранителя на 10, 15 и 20 Ампер. У меня такая фигня тоже была, предохранители на прикуривателе летели только так.

Наиболее популярной моделью Chevrolet по праву является Camaro. История Камаро начинается с года.

2. Блок предохранителей в салоне на приборной панели

Мощное авто быстро завоевало рынок в этом сегменте. Авто вышло не только мощным, но и эстетически привлекательным.

Не зря Camaro постоянно встречается в различных кинокартинах. Далее Светодиодная подсветка прикуривателя на панели своими ручонками. Магнитола, так понимаю уже не штатная?

Предохранители шевроле лачеттии реле: схемы блоков с описанием

Инструкция: Как включить кондиционер на шевроле лачетти

Так обично на простих кондиционерах. На климате , скорее всего стоит датчик, работающий на ЭБУ климата и фиксирующий конкретное давление системи.

Неисключено, что датчиков 2 или более. Короче надо смотреть по схемам.

Форум сайта «Автоэлектрик для всех» -> Кондиционер на Лачетти.

Пока я копался по схемам и редактировал сообщение — ты уже ответил, поэтому посылаю новым ответом. Это подробно описано в этой статье. Это давно известная проблема Лачетти.

Устранить её не сложно самостоятельно. Если при включении кнопки индикация загорается, но всё-равно не работает кондиционер Лачетти, тогда, чаще всего, это недостаточное количество хладагента в системе.

Советы для автомобилистов

Давление в системе кондиционирования Шевроле Лачетти в программе диагностики Chevrolet Explorer С этой проблемой советую сразу ехать на СТО, а не пытаться разобраться самому. В сети есть инструкции по заправке кондиционеров самостоятельно из баллончиков по контролю давления на манометрах.

Но это некорректная заправка. Не работает — и это зимой! Своими силами сделать можно?

Igor Ariane Эта стандартная проблема наших машинок, почти у каждой второй, проблема обычно появляется на год эксплуатации, начинает глючить на холодной или влажной после дождя например машине, если машина на гарантии, то поменяют в салоне, НО эта проблема появится опять через те же года. Вот так снимается консоль http: Удачи, там все просто.

Один раз сделал и забыл. Ruslan Trevon Спасибо за исчерпывающий ответ! Igor Ariane Не за что, просто сам неделю назад лечил эту болезнь, вот и пришлось изучить инфу по теме. Поднимаю тему для интересующихся.

Тут и ответы есть. Ivan Atmananda у меня такие вопросы: Alexey Theresa Иван, надо просто про звонить цепи стекла и зеркала на предмет обрыва.

Бывает при тонеровке косорукие мастера режут нити

Распространенные неисправности: почему кондиционер не работает

На работоспособность системы кондиционирования влияет множество факторов, следствие которых может стать причиной выхода из строя аппаратуры. Основными причинами нестабильной работы оборудования являются:

Малый объем охлаждающего вещества – недостаток хладагента в системе АС сказывается на производительность оборудования, постепенно снижая качество охлаждения. При критически низком объеме фреона, кондиционер начнет перегреваться, что негативно сказывается на эксплуатационном ресурсе деталей и станет причиной дорогостоящего ремонта;
Выход из строя вентилятора конденсора – неисправность вентилятора, реле или силовой проводки приводит к функционированию кондиционера при завышенной температуре, в результате чего снижается интенсивность охлаждения салона и могут появиться посторонние запахи;
Высокое загрязнение конденсора – забитый грязью радиатор ухудшает охлаждение разогретого фреона в патрубках высокого давления, что также снижает эффективность функционирования устройства;
Загрязнение фильтров влагой или пылью – попадание влаги в систему охлаждения конденсора через радиатор приводит к образованию конденсата, который при низкой температуре замерзает в ледяные крупинки. Образование льда в АС может стать причиной разрыва магистральных патрубков охлаждения, в результате чего устройство перестанет стабильно функционировать;
Наличие засоров или механической деформации в системе – изношенность компрессора, поломка датчиков или клапанов, а также разрыв патрубков серьезно сказываются как на качестве охлаждения салона, так и на ресурсе запчастей.

При наличии проблем в работе системы кондиционирования пренебрегать ремонтом не стоит – в противном случае ситуация будет только ухудшаться. Оперативная замена и ремонт комплектующих позволит минимизировать ущерб автомобилю и восстановить функциональность устройства.

Схема и расположение

Именно поэтому в первую очередь обратите внимание на предохранители, если случился отказ электрического модуля

Блок реле и предохранителей в моторном отсеке

Главный предохранительный блок на модели 2008 года, как и на большинстве других, находится под крышкой капота. Пара креплений из пластмассы, легко снимающихся без малейших усилий, держат крышку модуля. В данной части машины присутствует пинцет со специальным назначением – замена предохранителей Шевроле Лачетти . Оставшиеся предохранительные элементы были перенесены инженерами в другой блок, расположенный в области края приборной панели. Электросхема на русском для Шевроле Лачетти универсала представлена фото ниже.

Схема наглядно показывает отсек мотора. Таким образом выглядит блок предохранителей вместе с реле под капотом.

Всего в Шевроле Лачетти используется тридцать один предохранитель.

Расположение реле и предохранителей

Назначение и описание реле и предохранителей

Процесс снятия и замены блока предохранителей и реле, его элементов

Каждый модуль на автомобиле ремонтируется и снимается с машины только после полного отключения питания бортовых цепей и надежной фиксации транспорта.

Как разобрать блок предохранителей

Процедура выглядит так.

Загнать машину на ровное место и зафиксировать ее.
Снять клеммы с аккумуляторной батареи.
Открыть крышку модуля. Для салона отщелкивается боковой элемент приборки со стороны двери. Для основного модуля – отжимаются клеммы верхней крышки.
Далее потребуется открутить основные крепления панели к кузову автомобиля.
После выполнения операции модуль аккуратно вытягивается с посадочного места.
Сзади панели расположены контактные группы проводов

Их следует предельно осторожно вынуть.
Далее деталь полностью демонтируется с автомобиля.

Замена предохранителей

Для этого следует использовать пинцет или специальную прищепку. Деталь вынимается из гнезда и на ее место устанавливается новая

Важно! Недопустимо вынимать элементы из гнезд раскачивая их – это может повредить тонкие ножки

Предохранители шевроле каптива и блоки реле со схемами и описанием

№ А Назначение

Блок питания: 30 В(+)

Ef1 20 Электромотор заднего стеклоочистителя

Ef2 60 Блок предохранителей на приборной панели (главный аккумуляторной батареи)

Ef3 40 Блок предохранителей на приборной панели (зажигание IGN II), электровентилятор

Ef4 40 Контроллер ABS

Ef5 20 Реле стартера

Ef6 30 Обогрев стекла задней откидной двери

Ef7 40 Блок предохранителей на приборной панели (реле ACC/RAP, реле «Работа/Пуск»)

Ef8 30 Вентилятор охлаждения, доп.

Ef9 30 Вентилятор охлаждения, осн.

Блок питания: главное реле

Ef10 20 Контроллер ЭСУД

Ef11 15 Двигатель LD9: Клапан продувки адсорбера супб, клапан рециркуляции выхлопных газов (LERG), датчик положения распределительного вала (CP)Двигатель LLW: Привод дроссельной заслонки, привод давления наддува, датчик положения распределительного вала (CMP)Двигатель LU1: Катушка зажигания, форсунка (2, 4, 6)

Ef12 15 Двигатель LD9: управляющий датчик кислорода, диагностический датчик кислородаДвигатель LLW: Контроллер ЭСУДДвигатель LU1: Датчик кислорода, управление конфигурацией впускного коллектора, исполнительный элемент управления положением распредвала, впуск/выпуск, соленоид продувки адсорбера

Блок питания: 30 В(+)

Ef13 10 Реле стартера, главное реле

Ef14 10 Реле компрессора кондиционера

Блок питания: главное реле

Ef15 15 Двигатель LD9: Форсунка, вентилятор охлаждения (доп., осн., управление), реле компрессора кондиционераДвигатель LLW: Контроллер свечей предпускового подогрева, вентилятор охлаждения (доп. , осн., управление), реле компрессора кондиционера, доп. блок предохранителей в моторном отсекеДвигатель LU1: Катушка зажигания, форсунка (№ 1, 3, 5), вентилятор охлаждения (доп., осн., управление), реле компрессора кондиционера

Блок питания: 30 В(+)

Ef16 15 Контроллер муфты

Ef17 15 Реле топливного насоса

Ef18 20 Контроллер абс, штуцер подачи масла

Ef19 — Не используется

Ef20 15 Выключатель тормоза

Ef21 25 Управляющее реле вентилятора системы охлаждения

Ef22 15 Реле звукового сигнала

Блок питания: 30 В(+)

Ef23 30 Выключатель сиденья с электрической регулировкой и ковриков с подогревом, диагностический разъем сиденья с электрической регулировкой

Блок питания: Реле стояночных огней

Ef24 15 Левая фара, левый задний фонарь, левый указатель поворота/стояночный огонь, освещение номерного знака

Блок питания: Реле обогрева стекол

Ef25 20 Блок управления люком в крыше

Блок питания: Реле фар

Ef26 15 Правая фара, переключатель управления зеркалом

Ef27 15 Левая фара

Ef28 15 фара

Блок питания: 30 В(+)

Ef29 15 Реле передней противотуманной фары

Блок питания: Реле обогрева стекол

Ef30 10 Левая фара, левый задний фонарь

Блок питания: Реле стояночных огней

Ef31 10 Правая фара, правый задний фонарь

Блок питания: 30 В(+)

Ef32 15 TCM

Ef33 20 Стеклоомыватель фар

Ef34 — Не используется

Запасной

Ef35 20 Не используется

Ef36 25 Не используется

Ef37 10 Не используется

Не горит ближний свет на Шевроле Лачетти

Эта ситуация возникает намного чаще, чем предыдущая и вариантов поиска неисправности может быть много, начиная от сгоревших ламп (да-да, нередко обе лампы сгорают одновременно) и заканчивая неисправным подрулевым переключателем.

Первым делом, по моему мнению необходимо локализовать часть схемы, в которой находится проблемное место. Самым быстрым и простым способом это сделать является замер напряжений на предохранителях ef20 и ef27 в моторном отсеке.

Это два предохранителя 10 А, которые выделены желтым овалом. Необходимо извлечь предохранитель, включить зажигание и ближний свет фар. На одном из двух контактов блока предохранителей (обычно на правом, если стоять лицом к лобовому стеклу) должно присутствовать напряжение больше 11В.

На фото один предохранитель уже извлечен для замера

Если напряжение присутствует, значит неисправность находится на участке от блока предохранителей к лампам фар. Необходимо проверить проводку, лампы, разъёмы ламп и «массы» фар.

Но чаще случается так, что напряжение на блоке предохранителей отсутствует. Это означает, что проблема кроется на участке от подрулевого переключателя к блоку предохранителей и самым главным подозреваемым тут является печально известный разъём S201.

На схеме он изображен из нескольких частей, но на самом деле он представляет собой одно целое и является не столько разъёмом, сколько перемычкой.

Он не выдерживает большого тока ламп и со временем начинает плавиться до полной потери контакта. Данный разъём, вроде бы, устранили в машинках после 2008 года выпуска. Изначально была информация, что данная проблема ушла на авто с 2007 года выпуска, но как показала практика — это не так и автомобили 2007 года также подверглись данному недугу.

Схема и расположение предохранителей Chevrolet Lacetti инструкция

Каждый водитель примерно разбирается в конструкции своего автомобиля, в том числе, и в особенностях его электрооборудования. Это поможет быстрее разобраться с проблемой, почему, например, не горят фары или отказывают дворники. Информация о блоках предохранителей не будет лишней потому, что в противном случае при их неправильной замене понадобится дополнительный ремонт машины. Представленная ниже схема и расположение предохранителей Chevrolet Lacetti поможет лучше понять, где находятся эти элементы и как их менять. Строго следуйте указанным номиналам.

Подготовка к проведению работы

Нам понадобятся:

— предохранители;

— реле.

Инструменты для подобных мероприятий будут не нужны.

Этапы проведения работы

Выключаем зажигание и прочие электрические приборы.
Проследим за тем, чтобы устанавливаемый предохранитель был нужного номинала.
Меняем предохранитель

Схема и расположение предохранителей Chevrolet Lacetti под капотом

Здесь же располагается и специальный инструмент, с помощью которого можно провести эту работу.

В блоке предохранителей эти детали отвечают за подачу электропитания к следующим элементам автомобиля:

Элемент авто	Наименование предохранителя	Номинал в амперах
Работа аккумулятора	ef1	30 А
Вентилятор отопителя	ef3	30 А
Стартер	ef4	30 А.
Блок ABS	ef2	60 А.
Цепь предохранителей	ef5	30 А
Вентилятор системы охлаждения	ef6	20 А
Обогрев заднего стекла	ef7	30 А
Вентилятор системы охлаждения	ef8	30 А
Стеклоподъемник правой передней и задних дверей	ef9	20 А
Электронный блок управления (ЭБУ)	ef10	15 А
Электрическая система управления двигателем (ЭСУД)	ef11	10 А
Фары, габариты	ef12	25 А
Задние фары	ef13	15 А
— Стеклоподъемник левой передней двери	ef14	20 А
Дальний свет	ef15	15 А
Звуковой сигнал	ef16	15 А.
Компрессор кондиционера	ef17	10 А
Топливный насос	ef18	15 А
Освещение салона	ef19	15 А
Ближний свет левой фары	ef20	10 А
Датчик кислорода	ef21	15 А
Форсунки	ef22	15А
Габариты в левой фаре	ef23	10 А
Противотуманные фары	ef24	15 А
Зеркала с электроприводом	ef25	10 А
Центральный замок	ef26	15 А
Ближний свет правой фары	ef27	10 А
Габариты в правой фаре	ef28	10 А

Предохранители номиналом 10 Ампер наименованием ef29,30,31 для Chevrolet Lacetti под капотом не используются.

Схема и расположение предохранителей Chevrolet Lacetti в салоне

В салоне эти детали отвечают за подачу электропитания к следующим элементам салона автомобиля.

Деталь авто	Наименование предохранителя	Номинал в амперах
Подушки безопасности	f1	10 А
Генератор, датчик скорости, БУ двигателем, БУ акпп	f2	10
Аварийная сигнолизация	f3	15
Гидроусилитель, тормоза, сигнал	f4	10
Реле стелоподъемников, заднего обогрева стекла	f6	10
Кондиционер, печка	f7	20
Люк, электрозеркала	f8	15
Щетки и омыватели	f9	25
АБС	f11	10
Иммобилайзер, датчик дождя, противоугонная система	f12	10
АКП	f13	10
Выключатель аварийной сигнализации	f14	15
Противоугонная система	f15	15
Диагностика, колодка	f16	10
Аудиосистема, часы	f17	10
Розетка	f18	15
Прикуриватель	f19	15
Задний ход	f20	10
Задние противотуманные фары	f21	15
Печка, кондиционер	f22	15
Магнитола	f23	15
Иммобилайзер	f24	10

Если замененный предохранитель перегорает сразу, то значит проблема в неисправной элетросети. Лучше всего будет приобрести набор работающих запасных предохранителей и возить их с собой.

Раздел 3. Вождение автомобиля Шевроле Лачетти Инструкция

Информация по управлению машиной в различных условиях.Инструкция Шевроле Лачетти приводит важные правила управления. В том числе:

Стартер не должен непрерывно работать более 15 секунд, между попытками завести машину должно проходить не менее 10 секунд, иначе стартер сломается.
Не позволяйте мотору работать вхолостую на повышенных оборотах более 5 минут, это приведет к поломке выхлопной системы.
Дизельный двигатель нужно заводить после прогрева свечей и исчезновения их индикатора с приборной панели.

Регулировка устройств водительского места, запуск двигателя, работа самых важных узлов конструкции автомобиля.

Раздел 4. Микроклимат и аудиосистема Шевроле Лачетти Инструкция по эксплуатации

Информация по пользованию системами подогрева воздуха, вентиляции, кондиционирования, а также аудиосистемой.

Описание приборной панели, средств управления электроникой автомобиля, инструкция по их эксплуатации и принципы настройки.

Раздел 5. Повреждения, устраняемые в пути

В этой главе вы найдете всю необходимую информацию и указания по разрешению проблем, возникающих при эксплуатации автомобиля.

В этом разделе Руководства к Шевроле Лачетти описываются мелкие ремонтные работы, которые может провести сам водитель: замена колеса, «прикуривание» от внешнего аккумулятора, буксировка машины, действия в случае перегрева и действия для вытаскивания застрявшей машины из грязи.

Проверяем нити накала обогрева стекла

Схема проверки нитей накала обогревателя

В случае, когда после детальной проверки мы не обнаружили неприятностей в проводке, приступаем к проверке и ремонту самого нагревательного элемента.

Запускаем двигатель и включаем обогреватель.
Последовательно измеряем напряжение ка каждой из токопроводящих полос, установив один щуп мультиметра на массу, а второй на полосу на разном удалении от центра стекла.
Если напряжение на полосе одинаково в любой ее точке, независимо от удаления от плюсовой шины, проверяем контакт минусовой шины с массой (кузовом) автомобиля.
При исправном нагревательном элементе напряжение должно падать по мере удаления щупа мультиметра от положительной шины обогревателя.
Резкое отсутствие напряжения на полосе скажет об обрыве токопроводящего слоя. Как только мы зафиксировали обрыв, отмечаем это место маркером или любым другим способом.

Чтобы отремонтировать обрыв, можно использовать токопроводящий клей Контактол, но для начала необходимо зачистить и обезжирить поврежденный участок, только после этого нанести клей, а после его высыхания покрыть отремонтированный участок бесцветным лаком. Бывают ситуации, когда резистивная полоса отламывается от самой шины. В этом случае ее можно припаять с помощью паяльника мощностью до 30-40 Вт и серебросодержащим припоем (3%), а в качестве флюса можно использовать обычную канифольную пасту.

Моторный отсек

Найти расположение под капотом просто. Он находится между АКБ и бачком антифриза системы охлаждения двигателя.

Для защиты от попадания воды и пыли предохранители закрыты пластиковой крышкой (черного цвета). Крышка корпуса фиксируется на двух защелках. Демонтаж выполняется руками — нужно отщелкнуть зажимы.

Внутри выглядит так:

Расшифровка предохранителей моторного отсека

Согласно схеме, каждый предохранитель отвечает за определенную цепь, что позволяет минимизировать нагрузку на него. Еще это предотвращает одновременный выход из строя нескольких цепей автомобиля.

№	Обозначение	Мощность, A	За что отвечает
А — пинцет для извлечения предохранителей	FUSE PULLER*
Ef1	ВАТТ MAIN	30	Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
Ef2	ABS	60	Блок управления АБС, исполнительный блок АБС
Ef3	BLOWERMOTOR	30	Электровентилятор климатической установки
Ef4	IGN-2	30	Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Ef5	IGN-1	30	Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
Ef6	ELEC FAN LO	20	Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Ef7	DEFOG	30	Электрообогрев заднего стекла
Ef8	ELEC FAN HI	30	Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Ef9	POWER WINDOW	20	Электростеклоподъемники (кроме двери водителя)
Ef10	DIS	15	Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
Ef11	ECM	10	Цепь питания главного реле
Ef12	HEADLAMP	25	Фары головного света, подсветка приборов и органов управления
Ef13	STOP	15	Сигнал торможения
Ef14	DR’S P/WDO	20	Элекгростеклоподьемники (дверь водителя)
Ef15	H/L HI	15	Дальний свет фар
Ef16	HORN	15	Звуковой сигнал
Ef17	A/C	10	Компрессор кондиционера
Ef18	FUEL PUMP	15	Цепь питания топливного насоса
Ef19	PASS F/BOX	15	Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника
Ef20	H/L LO LH	10	Ближний свет (левая фара)
Ef21	EMS	15	Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя
Ef22	INJECTOR	15	Форсунки, система рециркуляции отработавших газов
Ef23	IL LH	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Ef24	FOG	15	Противотуманные фары
Ef25	MIR HEAT	10	Электропривод и электрообогрев зеркал заднего вида
Ef26	DOOR LOCK	15	Система центральной блокировки замков
Ef27	H/L LO RH	10	Ближний свет (правая фара)
Ef28	IL RH	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Ef29	SPARE	10	Не используется
Ef30	SPARE	15	Не используется
Ef31	SPARE	25	Не используется

Расшифровка реле моторного отсека

Рядом с предохранителями подкапотного модуля располагаются реле, отвечающие за работу ряда электрических приборов или механизмов.

№	Обозначение	Артикул	За что отвечает
1	ILLUMINATION RELAY	96190187	Подсветка приборов и органов управления
2	HORN RELAY	96190187	Звуковой сигнал
3	MAIN RELAY	96190189	Главное реле/реле зажигания
4	HEAD LAMP RELAY	96190189	Блок-фары
5	FRT FOG RELAY	96190187	Противотуманные фары
6	A/C COMP RELAY	96190187	Муфта компрессора кондиционера
7	FUEL PUMP RELAY	96190189	Топливный насос, катушки зажигания
8	POWER WINDOW RELAY	96190189	Элекгростеклоподьемники
9	ELEC FAN LO RELAY	96190189	Элекгровентилятор системы охлаждения двигателя (малая скорость вращения)
10	DEFOG RELAY	96190189	Электрообогрев заднего стекла
11	ELEC FAN HI RELAY	96190189	Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения)

Chevrolet Lacetti Снежка v 2.

01 › Бортжурнал › Не горит задний ход (решенно)

Привет… Выйдя с утра на работу, а это рань темная 5:30 утра, я как обычно сел немного прогрелся и уже был готов сдавать назад, как заметил что вроде не горит задний ход. Не было времени разбираться уехал. Вечером по приезду с работы встал задом к сугробу и все же понял что рилли не фурычит освещение заднего хода. Потом вывел законамерность, на холодную не работает, а на горячую все гуд… Воспользовавшись поиском на Д2 пришел к выводу что скорее всего вышел из строя датчик заднего хода… Сходил взял очиститель карбюратора не дорогой (что было то и взял) и по приезду начал снимать этот датчик, откручивается ключём на 19, достаточно сдернуть, потом идёт руками. Вот его месторасположение…

На него идёт провод с синей фишкой

Занёс домой этот концевик и понажимав на него, понял что он не в порядке (не много закусывал) буквально раз 5 пшикнув на него пришел к выводу что так его не особо очистишь.

Во внутрь датчика тяжело запшикать

Взял изопропиловый спирт прошелся щеткой по внешним контактам и буквально по капельке лил сверху, попутно нажимая, что бы жижа прошла во внутрь (влезло много)

Делать нех) сидел смотрел кинчик и нажимал этот концевик как антистресс прям))) Ну и в итоге он сейчас так легко и плавно ходит. Поставил все работает. Знаю что возможно временное решение и что проще заказать и стоит копейки: не оригинал 100 против 280 оригинала. Дело не в этом, хотел понять, в этом ли проблема вообще. Теперь уверен что в этом и если он сдохнет то уже поставлю новый) потом узнал что можно было проверить неисправность по другому просто засунув перемычку в фишку, тем самым замкнув контакты) А в ближайшее время замена ГРМ. По запчастям пока к этому наборчику лежит) Спасибо maxx096 за помощь с определением запчастей)

Листая д2 проявил интерес ко вкладке топ Лачетти… Выбрал свой город и оказалась что я на первом (улыбнуло)

Всем спс за проявленный интерес к данной записи)

https://youtube. com/watch?v=1NOQOjCDj7Y

Предохранители шевроле лачетти (описание): характеристики и фото

Расположение и электросхема

Чтобы вам было проще ориентироваться, опишем каждый блок Шевроле Лачетти отдельно. В моделях, выполненных в кузовах седан и хэтчбек, их расположение очень похоже, поэтому описывать по отдельности нет смысла.

С торца приборной панели

Первый блок расположен слева панели приборов. Чтобы получить доступ к нему, достаточно всего лишь открыть дверь со стороны водителя и открыть закрывающую блок крышку.

№	Ампер	Назначение предохранителя или реле
F1	10	предохранитель, отвечающий за состояние подушек безопасности
F2	10	ЭБУ
F3	15	аварийка
F4	10	панель приборов, стоп-сигналы, автоматика кондиционеров, ГУР
F5	свободен
F6	10	кондиционер, наружный свет, подогрев заднего стекла, электрические стеклоподъемники
F7	20	отопление, рециркуляция воздуха, скорость работы вентилятора, автоматика кондиционера
F8	15	управление зеркалами и люком
F9	25	стеклоочистители
F10	свободен
F11	10	ABS
F12	10	иммобилайзер, сигнализатор дождя
F13	10	автоматическая коробка передач
F14	15	аварийка
F15	15	сигнализация
F16	10	разъем для диагностики
F17	10	аудиосистема
F18	15	розетка двенадцать вольт
F19	15	прикуриватель
F20	10	задний ход, датчик селектора автоматической трансмиссии, салонное освещение
F21	15	задние противотуманки
F22	15	автоматика кондиционера
F23	15	аудиосистема
F24	10	иммобилайзер

Подкапотный блок

Следующий блок с предохранителями находится под крышкой капота слева, рядом с аккумуляторной батареей.

№	Ампер	Назначение предохранителя или реле
Ef1	30	аккумуляторная батарея
Ef2	60	ABS
Ef3	30	вентилятор системы отопления
Ef4	30	система зажигания
Ef6	20	охлаждение
Ef7	30	обогрев заднего стекла
Ef8	30	увеличенная скорость вентилятора радиатора
Ef9	20	электростеклоподъемники (правая и задняя двери)
Ef10	15	ЭБУ
Ef11	10	основное реле, электронное управление двигателем
Ef12	25	наружное оборудование, габаритные огни
Ef13	15	стопы
Ef14	20	электростеклоподъемник (дверь со стороны водителя)
Ef15	15	дальний свет
Ef16	15	звук, сирена
Ef17	10	кондиционер
Ef18	15	топливонасос
Ef19	15	панель приборов, складывания зеркал, лампы салонного освещения, освещение багажника
Ef20	10	левая фара
Ef21	15	ЭБУ, продувка адсорбера, охлаждение радиатора
Ef22	15	насос подкачки бензина, клапан рециркуляции отработавших газов
Ef23	10	левые габариты, освещения номера, предупреждающий сигнал
Ef24	15	противотуманки
Ef25	10	электропривод боковых зеркал
Ef26	15	центральный замок
Ef27	10	правая фара, ближний свет
Ef28	10	правые габариты
Ef29	10	запасной
Ef30	15	запасной
Ef31	25	запасной
К1	реле подсветки панели приборов и главной консоли
К2	реле звука
К3	главное реле зажигания
К4	запасной
К5	реле противотуманок
К6	компрессор кондиционера
К7	насос подкачки бензина, катушка зажигания
К8	электростеклоподъемники
К9	низкая скорость работы вентилятора
К10	обогрев заднего стекла
К11	высокая скорость работы вентилятора радиатора

Под приборной панелью

Этот блок, в котором находятся только реле, расположен под панелью приборов на специальном кронштейне, вблизи педалей.

№	Ампер	Назначение предохранителя или реле
1	реле-защита аккумуляторной батареи
2	реле-прерыватель указателей поворотов
3	реле-задние противотуманки
4	реле-блокировка стартера

Прочитав и изучив материал данной статьи, можно быстро отыскать, что в чем суть любой проблемы, которая связана с системой электропроводки в автомобиле Шевроле Лачетти седан и хэтчбек. Диагностика неполадок производится при помощи тестера.

Процесс снятия и замены

Визуальный осмотр предохранителей скорее всего не даст никаких результатов, снаружи они могут ничем не отличаться от исправных. Не будет заметно никаких разрывов, но во время установки такой предохранитель не будет работать.

Чтобы точно определить состояние предохранителя, воспользуйтесь тестером и поочередно проверяйте каждый, при этом доставать из блока нет необходимости.

В свою очередь обязательно имейте запас предохранителей различной мощности и реле, места они занимают совсем мало, а в экстренной ситуации могут пригодиться.

Видео «Замена предохранителя прикуривателя»

На всех автомобилях Шевроле замена предохранителей очень похожа. На примере замены электропредохранителя на Авео мастер продемонстрирует, как происходит замена на Лачетти.

ЭБУ Шевроле Лачетти – принцип работы

При обнаружении неисправности, во избежание негативных последствий (прогорание поршней из-за детонации, повреждение каталитического нейтрализатора в случае возникновения пропусков воспламенения топливовоздушной смеси, превышение предельных значений по токсичности отработавших газов и пр.), ЭБУ переводит систему на аварийные режимы работы.

Суть их состоит в том, что при выходе из строя какого-либо датчика или его цепи блок управления двигателем применяет замещающие данные, хранящиеся в его памяти.

Если система исправна, то при включении зажигания сигнализатор должен загореться — таким образом, ЭБУ проверяет исправность сигнализатора и цепи управления.

Прошивка ЭБУ Шевроле Лачетти

После пуска двигателя сигнализатор должен погаснуть, если в памяти ЭБУ отсутствуют условия для его включения. Включение сигнализатора при работе двигателя информирует водителя о том, что бортовая система диагностики обнаружила неисправность, и дальнейшее движение автомобиля происходит в аварийном режиме.

При этом могут ухудшиться некоторые параметры работы двигателя (мощность, приемистость, экономичность), но движение с такими неисправностями возможно, и автомобиль может самостоятельно доехать до СТО.

Если неисправность носила временный характер, электронный блок управления выключит сигнализатор в течение трех поездок без неисправностей.

Коды неисправностей (даже если сигнализатор погас) остаются в памяти блока и могут быть считаны с помощью специального диагностического прибора — сканера, подключаемого к колодке диагностики.

Схема предохранителей

Chevrolet Aveo (2007-2011)

В данной статье мы рассматриваем Шевроле Авео первого поколения. Здесь вы найдете схемы блоков предохранителей Chevrolet Aveo 2007, 2008, 2009, 2010 и 2011 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.

Посмотреть другие Chevrolet Aveo:

Схема предохранителей Шевроле Авео 2007-2011

Предохранители прикуривателя (розетки) в Chevrolet Aveo находятся в блоке предохранителей на панели приборов.2007, 2008 (хэтчбек) — см. Предохранители «LTR» (прикуриватель) и «AUX LTR» (вспомогательный прикуриватель)). 2007, 2008 (седан) — см. Предохранитель «СИГАРА» (прикуриватель, розетка вспомогательного питания). 2009, 2010, 2011 — см. Предохранители «СИГАРА» (прикуриватель) и «СОКЕТ» (силовой разъем).
